1 NENECHÁVEJTE CENNÉ VĚCI V AUTĚ ÚVOD

2 ÚVOD Vítáme Vás na školení firmy VARIANT plus

3 ÚVOD Školení zajišťují: Roman Hobl vedoucí zkušebny a servisu, TŘEBÍČ Jiří Vočadlo servisní technik, TŘEBÍČ Organizace školení: informační materiály - MODRÁK WC, kouření, občerstvení potvrzení o proškolení poštou asi do týdne

4 ÚVOD Program semináře Úvodní informace o V+, přehled sortimentu Ústředny DIGIPLEX specifikace HW vlastnosti moduly programování Komunikační moduly (GPRS/IP) Kontrola přístupu Použití SW WinLoad a NEWARE

5 výrobková řada CEL-TEC zaměřená na koncového uživatele ÚVOD PŘEDSTAVENÍ distributor bezpečnostních systémů od r od počátku orientace na EZS pro menší a střední objekty reprezentace kanadské firmy vždy důraz na kvalitní technickou podporu zákazníků (poradenství, projektová podpora, certifikace výrobků ) postupné doplňování další oborů: EVS SKS CCTV EPS zavádění vlastních značek: LAN-TEC, VAR-NET, VAR-TEC pro r projekt na integraci bezpečnostních systémů (SW VAR-NET INTEGRAL)

6 ÚVOD ELEKTRONICKÉ SYSTÉMY BUDOV 1992 ELEKTRONICKÉ ZABEZPEČOVACÍ SYSTÉMY 2008 KAMEROVÉ SYSTÉMY 2007 ELEKTRONICKÉ VSTUPNÍ SYSTÉMY 2010 ELEKTRONICKÉ POŽÁRNÍ SYSTÉMY 2008 STRUKTUROVANÉ KABELÁŽNÍ SYSTÉMY 2010 INTEGRACE SYSTÉMŮ BUDOV

7 ÚVOD ELEKTRONICKÉ SYSTÉMY BUDOV ELEKTRONICKÉ ZABEZPEČOVACÍ SYSTÉMY Detekce Vnitřní Venkovní Infrazávory PIR PIR + MW PIR + MW Detektory požáru Plotový systém PIR Magnetické kontakty Detektory plynu Infrabariéry

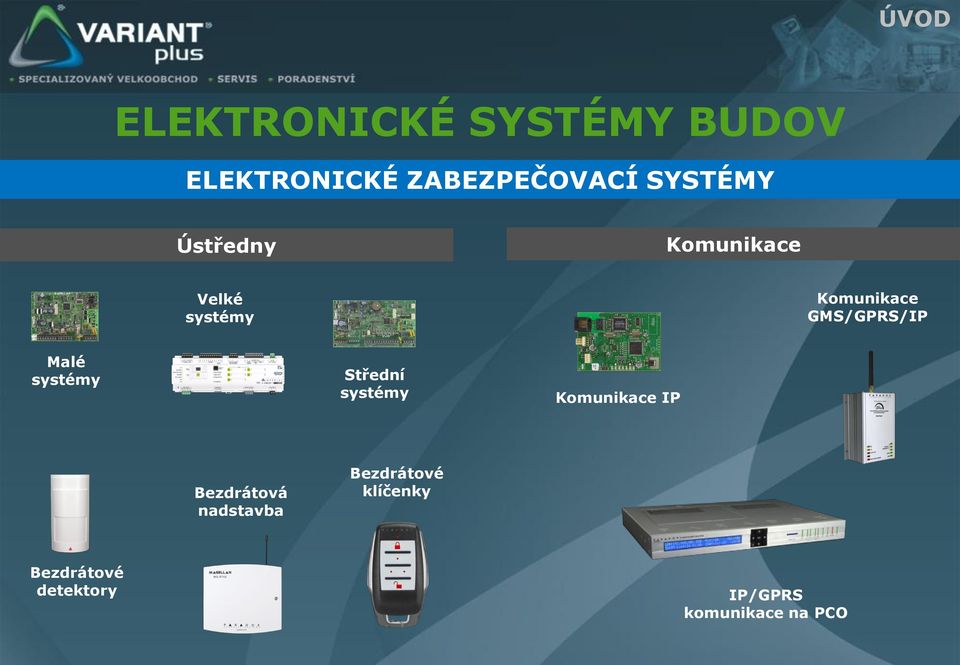

8 ÚVOD ELEKTRONICKÉ SYSTÉMY BUDOV ELEKTRONICKÉ ZABEZPEČOVACÍ SYSTÉMY Ústředny Komunikace Velké systémy Komunikace GMS/GPRS/IP Malé systémy Střední systémy Komunikace IP Bezdrátová nadstavba Bezdrátové klíčenky Bezdrátové detektory IP/GPRS komunikace na PCO

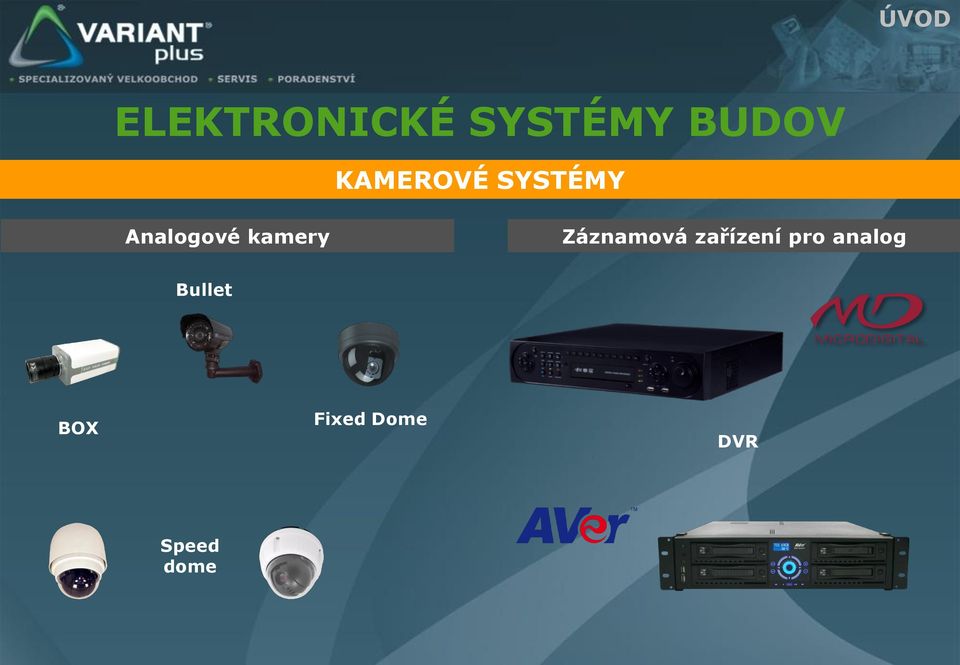

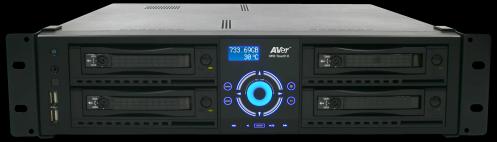

9 ÚVOD ELEKTRONICKÉ SYSTÉMY BUDOV KAMEROVÉ SYSTÉMY Analogové kamery Záznamová zařízení pro analog Bullet BOX Fixed Dome DVR Speed dome

10 ÚVOD ELEKTRONICKÉ SYSTÉMY BUDOV KAMEROVÉ SYSTÉMY IP kamery Fixed Dome Bullet BOX Fixed Dome Speed dome Záznamová zařízení pro IP Speed dome BOX Bullet Fixed Dome Síťové videorekordéry NVR

11 ÚVOD ELEKTRONICKÉ SYSTÉMY BUDOV ELEKTRONICKÉ VSTUPNÍ SYSTÉMY Kontrola vstupu Audio telefony Docházkový a přístupový systém Adresné audio / video telefony

12 ÚVOD ELEKTRONICKÉ SYSTÉMY BUDOV ELEKTRONICKÉ POŽÁRNÍ SYSTÉMY adresovatelné ústředny 1-4 smyčky (126 hlásičů na každé smyčce) požární detektory všech typů s vynikajícím designem, sirény, majáky, tísňové hlásiče detektory pro průmyslové prostředí síťové prvky, možnost propojení ústředen programovací a uživatelský SW v češtině vše s CPD certifikací podle platných norem EU

13 ÚVOD ELEKTRONICKÉ SYSTÉMY BUDOV STRUKTUROVANÉ KABELÁŽNÍ SYSTÉMY Pasivní prvky (třída 5e a 6) datové zásuvky, patch panely, keystony, USB a patch kabely, konektory, spojky UTP/FTP datové metalické kabely, datové rozvaděče (nástěnné a stojanové) optické kabely, optické rozvaděče nářadí pro instalace, měřicí přístroje

14 ÚVOD ELEKTRONICKÉ SYSTÉMY BUDOV INTEGRACE SYSTÉMŮ BUDOV Modulární systém správy budovy a řízení dodávaných technologií Integrované technologie v rámci SW EZS: CCTV: EPS: EVS: analog IP kamery

15 ÚVOD KONTAKTNÍ ÚDAJE Ing. Jiří Würtherle, obchodní ředitel , , Bc. Jiří Zahrádka, produktový manažer EZS , , Ing. Pavel Koška, produktový manažer CCTV , , Ing. Martin Jahoda, produktový manažer EVS , , Ing. Jiří Bartušek, produktový manažer EPS , , Bc. Alexandr Haman, produktový manažer SKS , , Bc. Petr Zelníček, produktový manažer pro ISB , ,

16 CENTRÁLA TŘEBÍČ TŘEBÍČ 7:30-16:30 U Obůrky 5, TŘEBÍČ zásilky zboží do 24h zákazník volí způsob dopravy oddělení zákaznických služeb technická oddělení sklady, expedice

17 ÚVOD POBOČKA PRAHA PRAHA 8:00-17:00 Rostovská 260/2b, Praha 10 u parku Grébovka, v blízkosti stadiónu Bohemians 1905 a nádraží Vršovice pouze osobní odběr

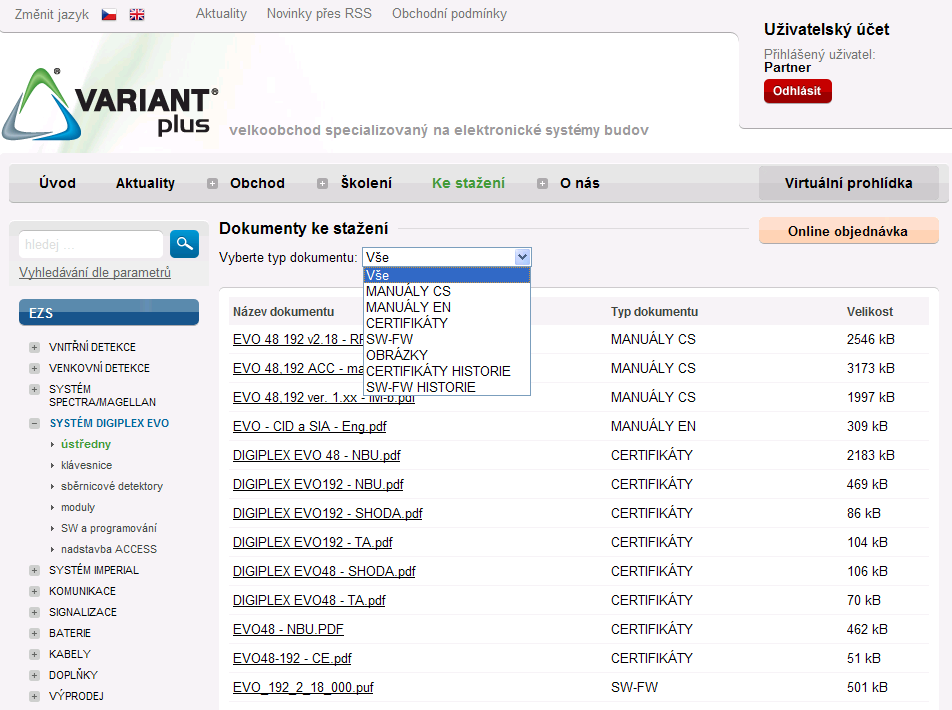

18 ÚVOD Internet - nepřihlášený

19 ÚVOD Přihlašovací jméno partner heslo 7913

20 ÚVOD Dokumentace na DVD

21 ÚVOD Přihlašovací jméno IČO vaší firmy heslo volitelné

22 ÚVOD Co nabízíme? Montážním firmám: spolehlivé dodávky zboží ze skladových zásob do 24 hodin odborné zaškolení v rámci oborových seminářů možnost individuálního zaškolení projektovou podporu připravujeme projektový den (1x měsíčně Praha/Třebíč) zákazník si určí téma, kterému se budeme věnovat poskytneme metodickou podporu při tvorbě projektů technickou hot-line i v mimopracovní době konzultace a poradenství v místě instalace svařování optických vláken s certifikačním měřením v místě zápůjčku certifikačního měřicího přístroje pro proměření instalace datových kabelů

23 Srdečně Vás zveme k návštěvě VARIANT café Pardubice, hotel Panorama Olomouc, hotel Hesperia Co Vám nabízíme? výstavku sortimentu naší firmy ve všech oborech, vše živě včetně SW a programování konzultace s klíčovými lidmi z naší firmy na libovolné téma, které zvolíte (budou přítomni: jednatel, obchodní ředitel, vedoucí zákaznických služeb a produktoví manažeři) krátkou souhrnnou prezentaci naší nabídky včetně poskytovaných služeb a co ještě? setkání bez časového stresu v příjemném prostředí při dobré kávě a dobrém jídle malý dárek pro každého návštěvníka VARIANT café vylosovaní výherci získají hodnotné ceny z naší nabídky spotřební elektroniky pod značkou CEL-TEC!!! TĚŠÍME SE NA SETKÁNÍ S VÁMI!!!

24 PŘEHLED ÚSTŘEDEN PARADOX KOMPAKTNÍ INTEGROVANÁ ÚSTŘEDNA VYSOKÝ UŽIVATELSKÝ KOMFORT 2 PODSYSTÉMY, 64 ZÓN (pouze bezdrát) KLASICKÁ INSTALACE TIŠŤÁK + BEDNA MALÉ A STŘEDNÍ INSTALACE 2 PODSYSTÉMY, 32 ZÓN (drát, bezdrát) KLASICKÁ INSTALACE TIŠŤÁK + BEDNA STŘEDNÍ A VĚTŠÍ INSTALACE 8 PODSYSTÉMŮ, 192 ZÓN (drát, bezdrát, BUS) EZS, ACC INSTALACE NA DIN lištu VĚTŠÍ A ROZSÁHLÉ INSTALACE 32 PODSYSTÉMŮ, 384 ZÓN (drát, bezdrát, BUS) EZS, ACC, automatizace budov MAMA

25 STŘEDNÍ ÚSTŘEDNY EVO 48 EVO 192 Vstupy na DPS (2x8 = 16 zón) klasické NC detektory BUS detektory bezdrát přístup ACC SHODNÉ VLASTNOSTI, STEJNÉ MODULY, SHODNÉ PROGRAMOVÁNÍ

26 PARAMETRY PARAMETRY EVO 48 EVO 192 Maximální počet zón zóny na desce 8 (16) 8 (16) - klávesnicové zóny ANO ANO - zóny na expandérech ANO - do počtu zón ANO - do počtu zón Maximální počet modulů Bezdrátová nadstavba ANO do počtu modulů ANO do počtu modulů Počet podsystémů 4 8 Maximální počet PGM do počtu modulů PGM 4 do počtu modulů PGM 4 Počet PGM na desce 2 5 Počet uživatelů Události v paměti

27 PARAMETRY PARAMETRY EVO 48 EVO 192 Telefonní komunikátor ano ano PCS200 (GSM/GPRS) ano ano IP100 (TCP/IP) ano ano VDMP3 (hlasový modul) ano ano Upgrade firmware ano ano Přímé programování I307 ano ano Instalační SW WINLOAD WINLOAD Uživatelský SW NEWARE NEWARE

28 VLASTNOSTI HW

29 HW vlastnosti a postup zapojování shodný s ostatními ústřednami PARADOX Reset

30 Napájení AC POZOR nikdy nepřipojujte na transformátor jiné zařízení. Z transformátoru napájejte pouze ústřednu. Připojením dalšího spotřebiče dojde ke zničení zdroje ústředny.

31 HW PARADOX ZDROJ, ZÁLOHOVÁNÍ zdroj 1,7A / tavná pojistka 5A / porucha accu 10,5V / odpojování accu 8,5V / dobíjení mA / max 18Ah

32 Dobíjení ACCU dle ČSN Stupeň 2 Riziko nízké až střední - zálohování po dobu 12h - doba dobíjení 72h Stupeň 3 Riziko střední až vysoké - zálohování po dobu 30h (přenos na PCO) - doba dobíjení 24h

33 CVIČENÍ KAPACITA ACCU DOBÍJECÍ ČAS ACCU PRACOVNÍ SEŠIT str. 2

34 CVIČENÍ CVIČENÍ 1 odběr 550mA odběr 900mA odběr 1,3A stupeň 2 zálohování 12h stupeň 3 zálohování 30h

35 CVIČENÍ CVIČENÍ 1 odběr 550mA odběr 900mA odběr 1,3A stupeň 2 zálohování 12h výpočet 6,6Ah accu 1-7Ah výpočet 10,8Ah accu 2-12Ah výpočet 15,6 accu 3 18Ah stupeň 3 zálohování 30h

36 CVIČENÍ CVIČENÍ 1 odběr 550mA odběr 900mA odběr 1,3A stupeň 2 zálohování 12h výpočet 6,6Ah accu 1-7Ah výpočet 10,8Ah accu 2-12Ah výpočet 15,6 accu 3 18Ah stupeň 3 zálohování 30h výpočet 16,5Ah accu 4-18Ah výpočet 27Ah accu 5-40Ah (ext) výpočet 39Ah accu 6 40 (65)Ah (ext)

37 CVIČENÍ doba nabíjení (h) = 1,2 x kapacita akumulátoru (mah) / nabíjecí proud CVIČENÍ 2 dobíjecí proud 700mA lze vypočítaný akumulátor použít? maximální použitelný akumulátor AKU 1 7Ah stupeň 2 dobíjení max.72h AKU 2-12Ah AKU 3 18Ah AKU 4 18Ah stupeň 3 dobíjení max. 24h AKU 5 40Ah AKU 6 40Ah

38 CVIČENÍ CVIČENÍ 2 dobíjecí proud 700mA lze vypočítaný akumulátor použít? maximální použitelný akumulátor AKU 1 doba dobíjení 12h stupeň 2 dobíjení max.72h AKU 2 doba dobíjení - 21h AKU 3 doba dobíjení 31h AKU 4 doba dobíjení 31h stupeň 3 dobíjení max. 24h AKU 5 doba dobíjení X (69h) AKU 6 doba dobíjení X (69h)

39 CVIČENÍ CVIČENÍ 2 dobíjecí proud 700mA lze vypočítaný akumulátor použít? maximální použitelný akumulátor AKU 1 doba dobíjení 12h ano stupeň 2 dobíjení max.72h AKU 2 doba dobíjení - 21h ano 18Ah (31h) (limitováno ústřednou) AKU 3 doba dobíjení 31h ano stupeň 3 dobíjení max. 24h AKU 4 doba dobíjení 31h AKU 5 doba dobíjení X (69h) ne ne 12Ah (21h) (limitováno normou) AKU 6 doba dobíjení X (69h) ne

40 HW PARADOX Pomocný zdroj VAR-TEC PS07 DUO Baterie 30 až 100 Ah Dobíjecí proud 2 až 6 A AUX 3A / 2A / -- Trafo 16V - až 100VA Ústředna vyhodnocuje napětí ACCU, AC a provádí zátěžový test ACCU. Lze použít i samostatně ŽÁDNÉ DODATEČNÉ DRÁTOVÁNÍ

41 SBĚRNICE BUS

42 SBĚRNICE BUS

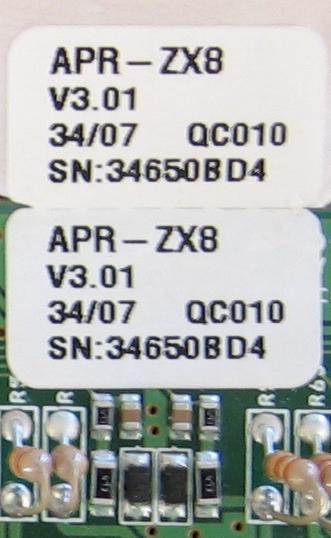

43 Sběrnice BUS - vlastnosti - každý modul má jedinečné SN číslo - max. 127 / 256 modulů - BUS začíná / končí v modulu - libovolné větvení a řazení - neustálá kontrola modulů (8sec.) - BUS 4 vodiče (+, -, data, hodiny)

44 Sběrnice BUS - pravidla - libovolný EZS vodič (lanko, drát,)(doporučeno 6 žil) - maximální součet kabelů na BUS 900m - úbytek napětí na vedení (min. napětí pro BUS moduly 11V) - (80% chyb v nízkém napětí, měřit při odpojeném AC, výpočet úbytku) - používat pomocné zdroje - nelze zvyšovat průřez kabelu smotáním vodičů - samostatný kabel pro BUS (neslučovat jiné technologie) - správný typ kabelu - VLHKO (venkovní závěs, v zemi) - stínění zemnit v jednom bodě - sběrnice je jeden celek

45 Úbytek napětí Tabulka úbytků pro délku vedení a odběr. kompletní úbytek - odpor pro pár tam a zpátky Pro vodič o průřezu 0,22 Pro vodič o průřezu 0,5 10m 20m 50m 100m 300m 10m 20m 50m 100m 300m 5 ma 0,01V 0,02V 0,05V 0,1V 0,3V 0V 0V 0,02V 0,04V 0,12V 10 ma 0,02V 0,04V 0,1V 0,2V 0,6V 0V 0,01V 0,04V 0,08V 0,24V 20 ma 0,04V 0,08V 0,2V 0,4V 1,2V 0,01V 0,03V 0,08V 016V 0,48V 50 ma 0,1V 0,2V 0,5V 1V 3V 0,04V 0,08V 0,2V 0,4V 1,2V 100 ma 0,2V 0,4V 1V 2V x 0,08V 0,16V 0,4V 0,8V 2,4V 200 ma 0,4V 0,8V 2V 4V x 0,16V 0,32V 0,8V 1,6V 4,8V 300 ma 0,6V 1,2V 3V x x 0,24V 0,48V 1,2V 2,4V x 400 ma 0,8V 1,6V 4V x x 0,32V 0,64V 1,6V 3,2V x 500 ma 1V 2V x x x 0,4V 0,8V 2V 4V x

46 CVIČENÍ ÚBYTEK NAPĚTÍ

47 CVIČENÍ odběr vzdálenost úbytek 250mA 50m 35mA 100m 20mA 150m 50mA 65m

48 CVIČENÍ odběr vzdálenost úbytek 250mA = m 35mA = m 20mA 150m = mA 65m = (0,5x10)

49 CVIČENÍ odběr vzdálenost úbytek 250mA = m 2 + 0,5 = 2,5V 35mA = m 0,4 + 0,2 + 0,1 = 0,7V 20mA 150m = ,4 + 0,2 = 0,6V 50mA 65m = (0,5x10) 0,5+0,1+0,05 = 0,65V

50 CVIČENÍ zdroj 13V, 1A 50m 100mA vodič o průřezu 0,22 úbytek napětí napětí na konci vodič o průřezu 0,5 úbytek napětí napětí na konci

51 CVIČENÍ zdroj 13V, 1A 50m vodič o průřezu 0,22 vodič o průřezu 0,5 úbytek napětí 1V napětí na konci 12V úbytek napětí 0,4V napětí na konci 12,6V

52 CVIČENÍ zdroj 13V, 1A 20m 50m EXPANDÉR 1 odběr 200mA 100m EXPANDÉR 2 odběr 100mA 300mA vodič o průřezu 0,5 úbytek na úseku 20m úbytek na úseku 50m úbytek na úseku 100m napětí na na EXPANDÉRU 1 napětí na na EXPANDÉRU 2

53 CVIČENÍ zdroj 13V, 1A 20m 50m EXPANDÉR 1 odběr 200mA 100m EXPANDÉR 2 odběr 100mA 300mA vodič o průřezu 0,5 úbytek na úseku 20m 0,48V úbytek na úseku 50m 0,8V úbytek na úseku 100m 0,8V napětí na na EXPANDÉRU 1 11,72V napětí na na EXPANDÉRU 2 11,72V

54 Sběrnice BUS pomocný zdroj + AUX - AUX GRN YEL x + zdroje + DGP - zdroje - DGP v případě že není zdroj sběrnicový PS 17BUS GRN a YEL se nepoužijí

55 Sběrnice SPECTRA nebo DIGIPLEX APR3 - HUB 2 BUS pro další moduly BUS pro další moduly Výstup 1 Výstup 2 Napájení výstupu 1 (trafo, zdroj, záloha) Napájení výstupu 2 (trafo, zdroj, záloha) BUS pro další moduly Výstup 3 Výstup 4 Napájení výstupu 3 (trafo, zdroj, záloha) Napájení výstupu 4 (trafo, zdroj, záloha) BUS pro další moduly

56 BUS optic - MM - SM Optický převodník - varianta pro 2 vlákna MULTIMODE dosah 4 km - varianta pro 2 vlákna SINGLEMODE dosah 8 km - napájení 12Vdc, 2x 110mA - kompatibilita pro všechny ústředny DIGIPLEX 100% odolnost na elektromagnetické rušení (souběh 230V) dosah BUS na velkou vzdálenost (km) úplné galvanické oddělení

57 Sběrnice BUS důsledek chyb - po zadání instalačního kódu dlouhá odezva - blikání LED AC a STATUS na LCD + nápis PORUCHA KOM. VOLEJTE SERVIS - vyhlášen tamper klávesové zóny - odstupňování přenosu dat (Winload, klávesnice)

58 MODULY PŘEHLED

59 PŘEHLED MODULŮ KLÁVESNICE K641 K641R K641LX všechny zóny všechny podsystémy R - integrovaná čtečka LX RF nadstavba K656 všechny zóny všechny podsystémy ANC zón zón 1 8 podsystémů nad klávesnici K07C GRAFICA všechny zóny všechny podsystémy grafické zobrazování TM4/TM40 všechny zóny všechny podsystémy

60 PŘEHLED MODULŮ DRÁTOVÉ EXPANDÉRY s ATZ ZX 1 zóny 1 / 2 bez ATZ na DIN ZX 8 D zóny 8 signalizace stavu zón ZX 4 zóny 4 / 8 ZX 8 zóny 8 / 16 ZX 16 D zóny 16 signalizace stavu zón ZX 32 D zóny 32 signalizace stavu zón pomocný zdroj 1A AUX baterie 850 ma

61 PŘEHLED MODULŮ BUS BETEKTORY DM50 DM60 DM70 DG85 ZC1 DG457 GLASSTREK DG467 PARADOME

62 PŘEHLED MODULŮ PCS 200 GSM / GPRS PGM4 4 PGM výstupy RELÉ PRT3 tisk-integrace ASCII PS 17 pomocný zdroj VDMP3 hlasový modul IP 100 IP / internet

63 CVIČENÍ ODBĚR

64 CVIČENÍ zařízení počet odběr celkem čidlo 11 klávesnice Grafika 1 klávesnice LCD 1

65 CVIČENÍ zařízení počet odběr celkem čidlo klávesnice Grafika klávesnice LCD mA

66 CVIČENÍ VRÁTNICE zařízení odběr kusu počet odběr celkem klávesnice LCD 110mA 1 zobrazovač ANC 100mA 1 Modul PGM min. 15mA max. 150mA 2 PATRO zařízení odběr kusu počet odběr celkem čidlo NC 30mA 15 požární čidlo 32mA 16 klávesnice LCD 110mA 1 EXPANDÉR 30mA 2 SIRÉNA při poplachu 200mA 1

67 CVIČENÍ VRÁTNICE zařízení odběr kusu počet odběr celkem klávesnice LCD 110mA zobrazovač ANC 100mA Modul PGM min. 15mA max. 150mA PATRO zařízení odběr kusu počet odběr celkem čidlo NC 30mA požární čidlo 32mA klávesnice LCD 110mA EXPANDÉR 30mA ,3A SIRÉNA při poplachu 200mA 1 nepočítá se je na bell

68 PŘEHLED MODULŮ BEZDRÁTOVÁ NADSTAVBA BEZDRÁTOVÉ ZÓNY 2WPGM PŘIJÍMAČ BEZDRÁTOVÝ KOUŘÁK BEZDRÁTOVÉ MAGNETY

69 PŘEHLED MODULŮ BEZDRÁTOVÁ NADSTAVBA

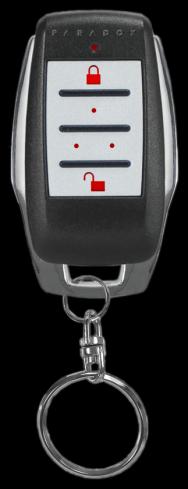

70 PŘEHLED MODULŮ BEZDRÁTOVÉ OVLÁDÁNÍ dosah cca. 40m v budově BEZDRÁTOVÉ KLÍČENKY PŘIJÍMAČ REM 1 jednosměrná 1 podsystém REM 15 jednosměrná 1 podsystém REM 2 obousměrná 1 podsystém REM 3 obousměrná 2 podsystémy zapnutí, vypnutí systému ovládání PGM (vrata, garáž.) tísňové volání (PANIK)

71 BEZDRÁTOVÉ OVLÁDÁNÍ DATA v modulu RTX3 max. 32 klíčenek na 1 modul Platnost klíčenky je ověřena v RTX3. DATA v ústředně EVO max. 96/999 klíčenek na 1 modul RTX3 slouží pouze jako tunel a platnost klíčenky ověří ústředna.

72 PŘEHLED MODULŮ BEZDRÁTOVÁ NADSTAVBA

73 CVIČENÍ BLOKOVÁNÍ GARÁŽOVÝCH VRAT

74 CVIČENÍ PGM1 ZAPNUTÝ SYSTÉM PGM5 STISK TLAČÍTKA NA KLÍČENCE

75 CVIČENÍ PGM1 ZAPNUTÝ SYSTÉM PGM5 STISK TLAČÍTKA NA KLÍČENCE

76 CVIČENÍ

77 OBČERSTVENÍ

78 PROGRAMOVÁNÍ PROGRAMOVÁNÍ

79 PROGRAMOVÁNÍ PROGRAMOVÁNÍ MEMORY KEY DO ÚSTŘEDNY - na 5 pinový konektor na tišťáku - příkaz z klávesnice pro stažení Z / DO MEMORY-KEY DO PC - do USB - WINLOAD a stažení Z / DO PC

80 PROGRAMOVÁNÍ PROGRAMOVÁNÍ WINLOAD V MÍSTĚ I307 - PŘIPOJIT A PROGRAMOVAT NA DÁLKU - MODEM - PŘES TELEFONNÍ LINKY NA DÁLKU - IP - PCS200 GPRS - IP100 - INTERNET

81 PROGRAMOVÁNÍ PROGRAMOVÁNÍ KLÁVESNICE - VSTUP DO PROGRAMOVÁNÍ stisknout podržet (0) - INSTALAČNÍ KÓD (000000) - SEKCE (xxxx) - DATA

82 SW DIGIPLEX EVO DIGIPLEX EVO Popis programování a nastavení Rychlé Programování

83 Rychlé programování uspořádání po tématech 2

84 2

85 Tabulka kompatibilit k ústřednám DIGIPLEX pouze zde uvedené moduly lze použít k uvedeným ústřednám vyráběné produkty // tyto produkty se již nevyrábí moduly DGP 48 DGP 96 DGP x 2.x, 3.x 1.1x 1.2, 1.3, 1.4 EVO 96 EVO 48 EVO 192 klávesnice Grafica ano -- ano ano ano EVO-641 ano ano ano ano ano ano ano DGP2-641 ano ano ano ano ano ano ano DGP2-648 ano ano ano ano ano ano ano DGP2-ANC1 ano ano ano ano ano ano ano DGP-641 ano ano DGP2-641R -- ano ano ano ano ano ano DGP2-641acc -- ano ano ano ano ano ano DGP-641acc -- ano DGP-610 ano ano DGP-620 ano ano DGP-648 ano ano čidla DGP2-50 ano ano ano ano ano ano ano DGP2-60 ano ano ano ano ano ano ano DGP2-70 ano ano ano ano ano ano ano DG85 ano ano ano ano ano ano ano DGP-25 ano ano ano DGP-60 ano ano ano DGP-70 ano ano ano PGM APR3-PGM4 ano ano ano ano ano ano ano APR-PGM4 ano ano ano APR3-PGM1 ano ano ano ano ano ano ano DGP2-PGM1 ano ano ano ano ano ano ano DGP-PGM1 ano ano ano expandéry APR-ZX8 (3jumpry) ano ano ano ano ano ano ano APR3-ZX8 ano ano ano ano ano ano ano APR-ZX8 (starý) ano ano ano DGP-ZX8 ano ano ano DGP2-ZX1 ano ano ano ano ano ano ano DGP-ZX1 ano ano ano APR3-ZX4 ano ano ano ano ano ano ano DGP2-ZX4 ano ano ano ano ano ano ano DGP-ZX4 HW ano ano -- ano ano DGP2-ZC1 ano ano ano ano ano ano ano DGP-ZC1 ano ano ano MG-RTX3 ano ano ano ano ano ano ano MG-RCV3 ano ano ano ano ano ano ano OMN-RCV3 ano ano ano ano ano ano ano doplňky VDMP ano IP ano APR3-HUB2 ano ano ano ano ano ano ano APR3-ADM2 ano ano ano ano ano ano ano APR-ADM2 ano ano ano APR3-PRT1 ano ano ano ano ano APR-PRT1 ano ano ano DGP2-ACM12 -- ano ano ano ano ano ano DGP2-ACM11 -- ano ano ano ano ano ano DGP2-ACM1P -- ano ano ano ano ano ano DGP2-ACM1 -- ano ano ano ano ano ano DGP2-PS17 ano ano ano ano ano ano ano 3 I306, I307 ano ano ano ano ano ano ano

86 Poruchy systému 5

87 5

88 6

89 6

90 6

91 7

92 7

93 9

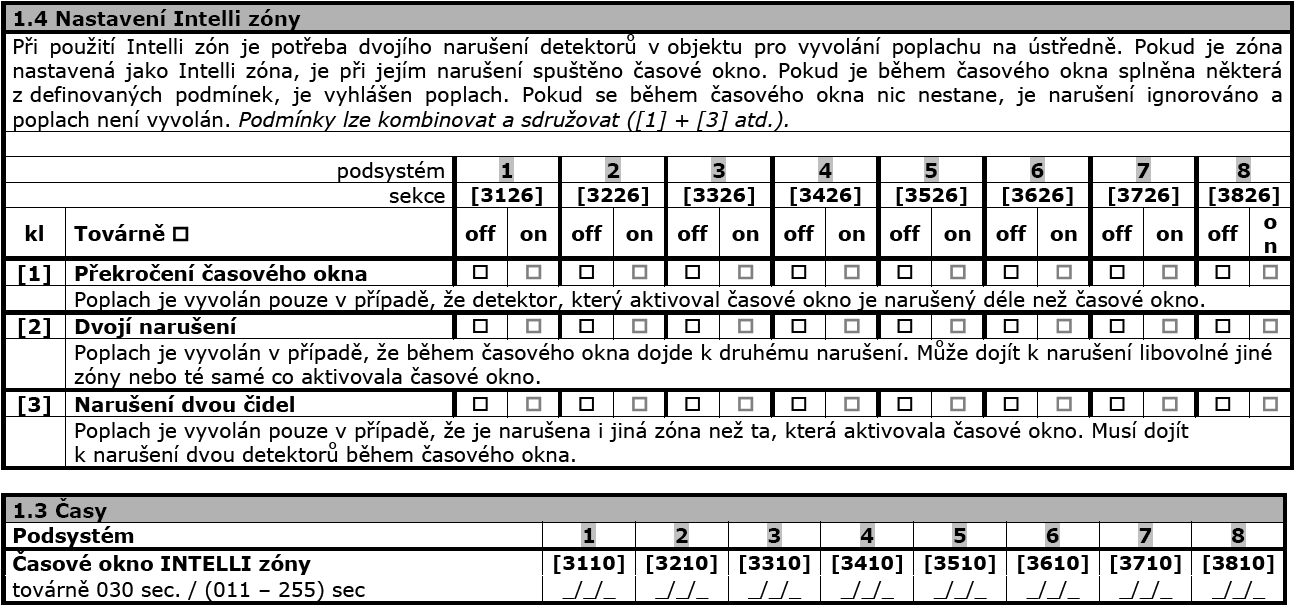

94 9

95 10

96 10

97 11

98 SN vstup 1 vstup 9 1k 2,2k Programování zón po sekcích čísla zón Popis Číslo zóny Parametry zóny popis modul sekce sériové číslo vstup sekce DEF PŘI nastavení [0001] / / / / / / / / / [0101] [0002] / / / / / / / / / [0102]

99

100 10

101

102

103

104 15

105 15

106 16

107 16

108 17

109 17

110 18

111 18

112 19

113 19

114 20

115 20

116

117

118

119 21

120 21

121 22

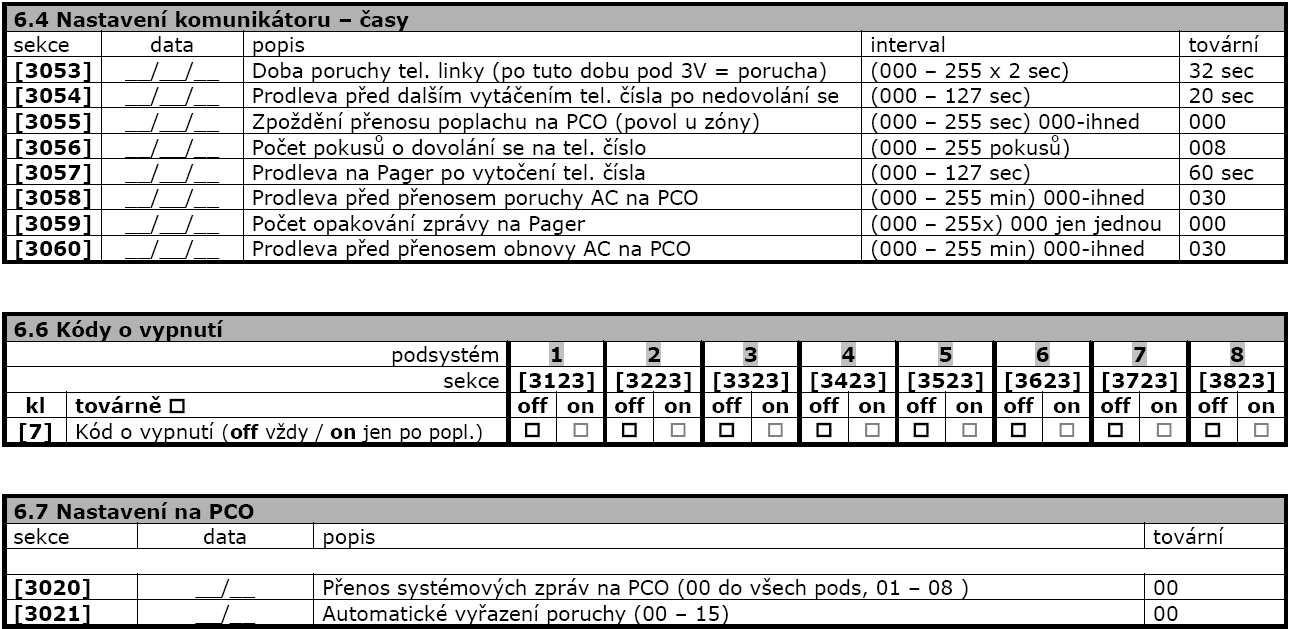

122 22

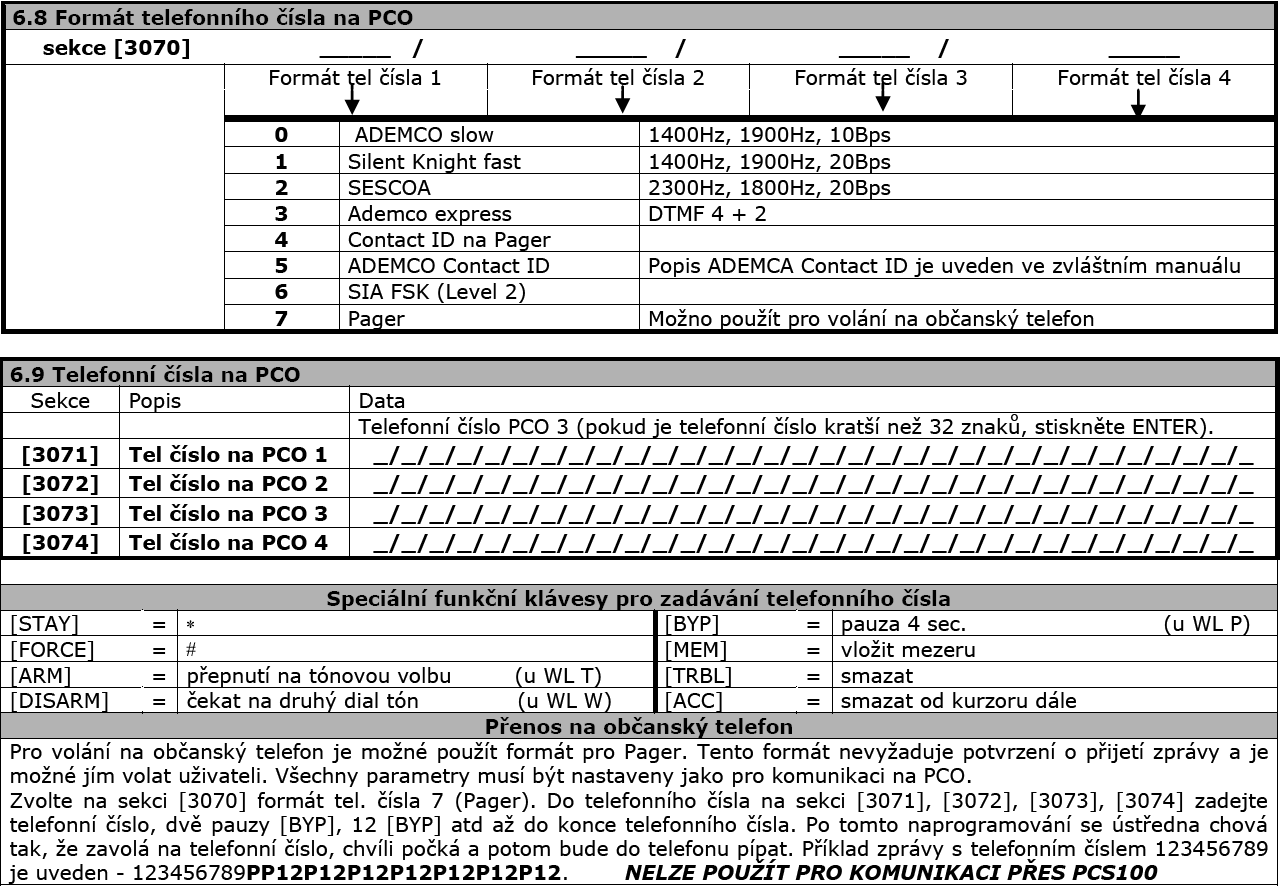

123 22

124 23

125 24

126 25

127 28

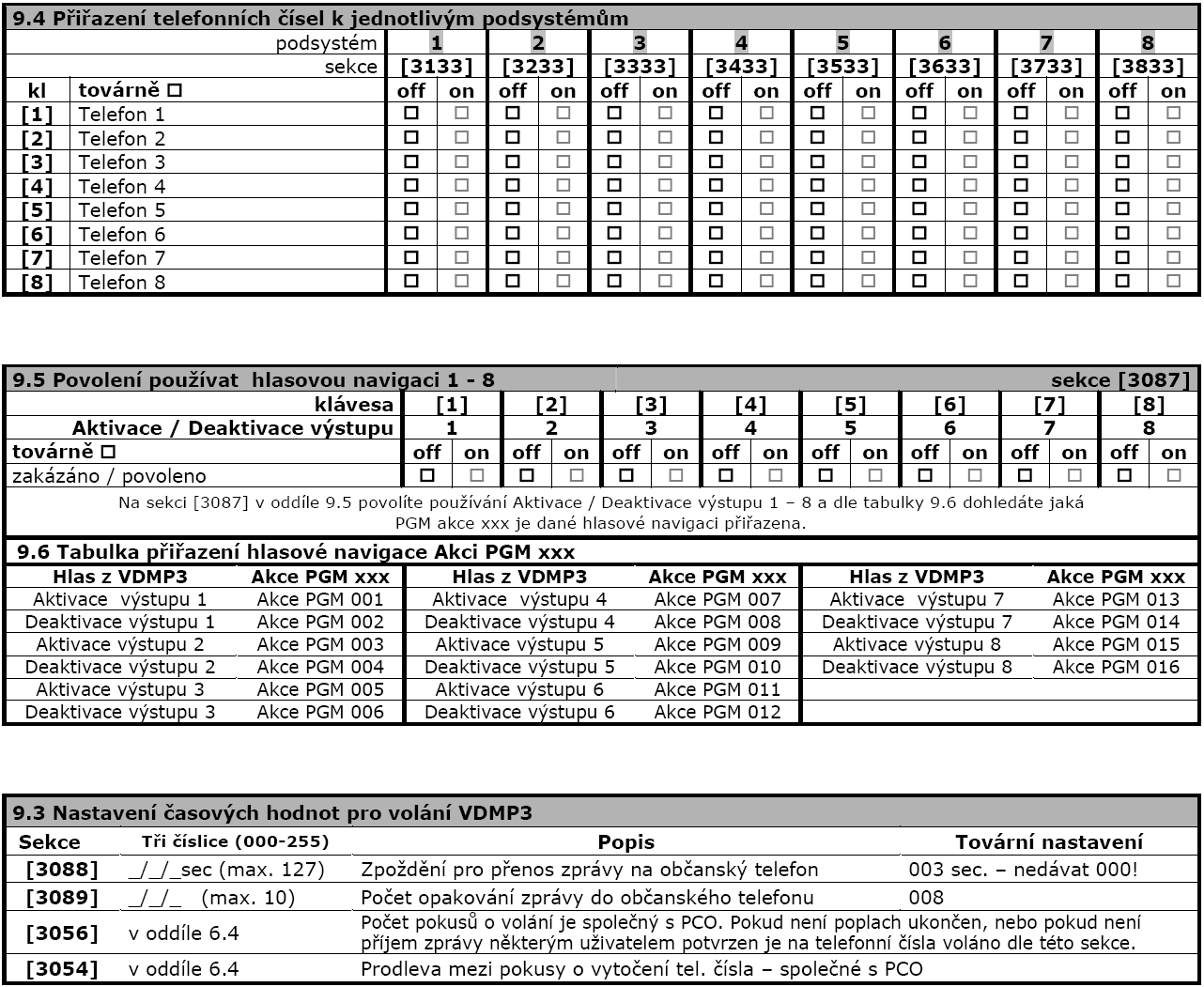

128 29

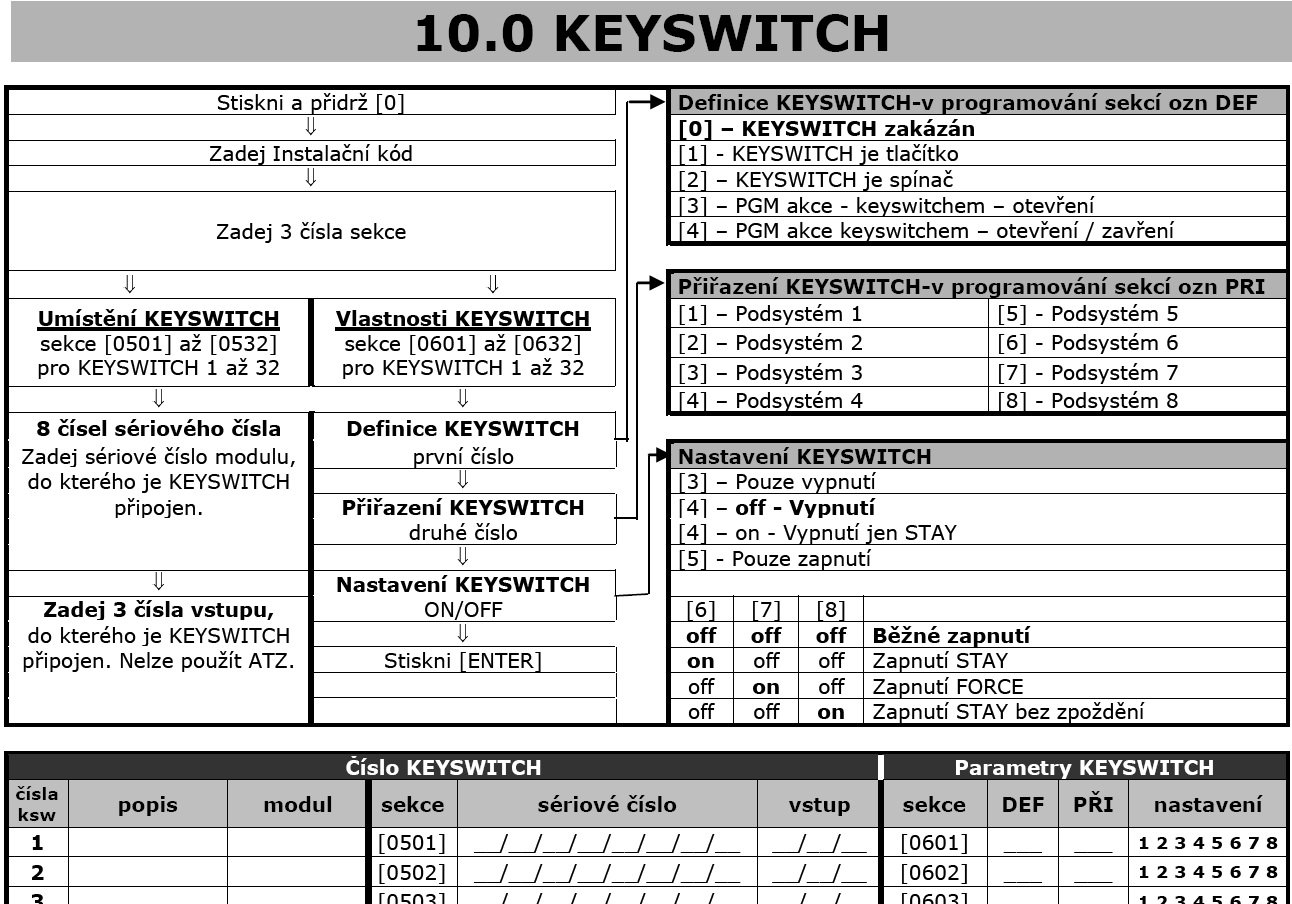

129 1kOhm Zóna COM 30

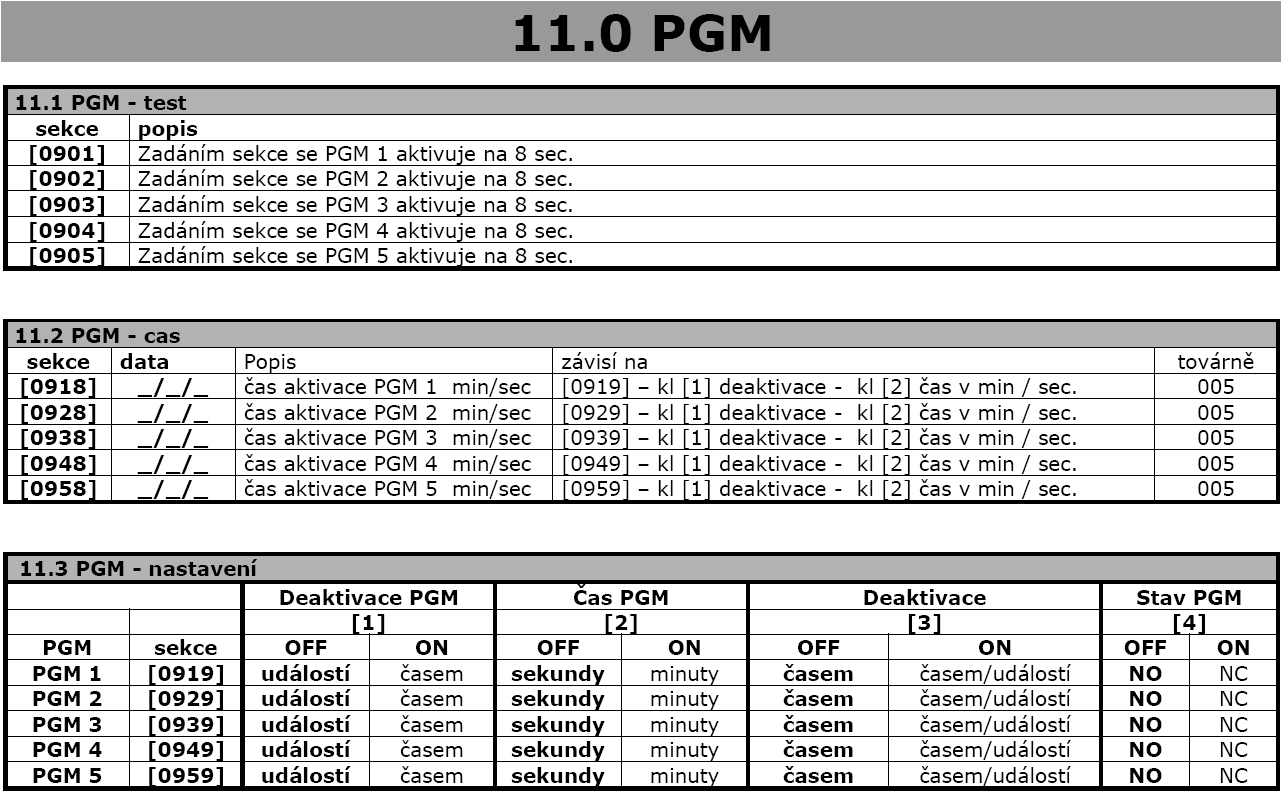

130 31

131 31

132 34

133 20

134 35

135 36

136 38

137 40

138 MODULY PROGRAMOVÁNÍ

139 PROGRAMOVÁNÍ BUS ČIDEL DM50 DM60 DM70 DG85 DG467 PARADOME

140 PROGRAMOVÁNÍ KLÁVESNIC

141

142 PROGRAMOVÁNÍ EXPANDÉRU

143 PROGRAMOVÁNÍ RTX3

144 OBČERSTVENÍ

145 KOMUNIKAČNÍ MODULY KOMUNIKAČNÍ MODULY

146 MODULY KOMUNIKACE IP 100 IP / internet PCS 200 GSM / GPRS PCS 300 GPRS / IP

147 INTERNETOVÝ MODUL IP100 NASTAVENÍ Programování pomocí utility VYHLEDÁVAČ IP

148 INTERNETOVÝ MODUL IP100 INSTALAČNÍ FIRMA -PŘENOS DAT WINLOAD PCO - PŘENOS DAT NA IPR512 PCO - kryptování (AES 256bit, MD5 a RC4) UŽIVATEL -PŘENOS DAT NEWARE - WEB server PRO STAV, OVLÁDÁNÍ,

149 INTERNETOVÝ MODUL IP100

150 INTERNETOVÝ MODUL IP100

151 INTERNETOVÝ MODUL IP100

152 GSM / GPRS MODUL PCS200 REŽIM GSM DATA / SMS / PCO připojit do E-BUS REŽIM GPRS DATA / IPR512 připojit do SERIAL VDMP3 + HLAS POUZE 1x PCS200 NA ÚSTŘEDNU

153 GSM / GPRS MODUL PCS200 REŽIM GSM INSTALAČNÍ FIRMA UŽIVATEL - PŘENOS NA PCO 4/2, CID (hlasový kanál) - PŘENOS DAT WINLOAD 48Kbit/s - SMS přesná lokalizace (zóna, uživatel) - SMS INFORMACE O STAVU - SMS zapnutí / vypnutí - PŘENOS DAT NEWARE + VDMP3 - HLAS INFORMACE O STAVU - OVLÁDÁNÍ ÚSTŘEDNY DTMF - HLASOVÉ MENU - OVLÁDÁNÍ PGM

154 GSM / GPRS MODUL PCS200 REŽIM GPRS INSTALAČNÍ FIRMA - PŘENOS NA PCO IPR512 - PŘENOS DAT WINLOAD 48Kbit/s UŽIVATEL - PŘENOS DAT NEWARE

155 GSM / GPRS MODUL PCS200 PROGRAMOVÁNÍ

156 GSM / GPRS MODUL PCS200 Spojení s WinLoadem PCS 200 GSM / GPRS SPOJENÍ Na straně PCS200 pevná veřejná IP adresa na SIM Na straně WINLOADU pevná veřejná IP (metoda SMS)

157 IPR512

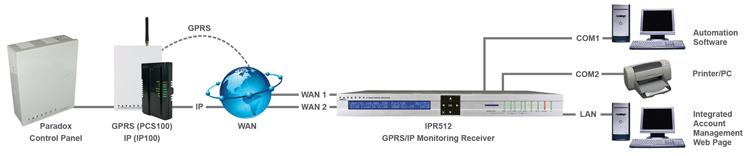

158 KOMUNIKACE GPRS / IP ÚSTŘEDNY EZS - PCO Ústředna EZS PARADOX IP100 Internet PRACOVIŠTĚ PCO Přímé spojení formátem MLR2 PCO PCS200 GPRS MLR2 IPR translator Telefonní linka ADEMCO ID Výhody: - GPRS/IP komunikace z poplachových ústředen PARADOX na libovolný PCO - při použití nového modulu PCS300 (GPRS/IP) přenos z libovolné ústředny - zvýšení komfortu pro uživatele (přístup k ovládání vlastního objektu přes internet, zisk ů o stavu zabezpečení, zasílání zpráv na PCO přes internet zdarma) - pro instalační firmy možnost programování přes GPRS resp. internet - akční nabídka přijímače IPR512 za 9 999,- Kč (bez DPH) pro provozovatele PCO

159 KOMUNIKACE GPRS / IP ÚSTŘEDNY EZS - PCO Ústředna EZS PCS300 Internet PRACOVIŠTĚ PCO Přímé spojení formátem MLR2 PCO GPRS MLR2 IPR translator Telefonní linka ADEMCO ID Výhody: - GPRS/IP komunikace z libovolných ústředen na libovolný PCO - zvýšení komfortu pro uživatele (přístup k ovládání vlastního objektu přes internet, zisk ů o stavu zabezpečení, zasílání zpráv na PCO přes internet zdarma) - pro instalační firmy možnost programování přes GPRS resp. internet - akční nabídka přijímače IPR512 pro provozovatele PCO

160 WWW - Podpora PCO PCO osazené přijímačem IPR512

161 KOMUNIKAČNÍ MODULY NADSTAVBA PŘÍSTUPU

162 PŘEHLED MODULŮ NADSTAVBA PŘÍSTUPU

163 NADSTAVBA PŘÍSTUPU Zabezpečení - objekt bez osob Přístup - řízení pohybu osob po objektu Analýza požadavků zákazníka Shoda požadavků a možností systému Průnik zabezpečení a přístupu

164 NADSTAVBA PŘÍSTUPU ACCESS CONTROL ACCESS standardně zabudovaný v EVO 48 / EVO 192 jednoduchá instalace a programování společné programování EZS i ACCESS možnost ovládat EZS pomocí karet! V jedné ceně - 2 systémy!! DOCHÁZKOVÝ SYSTÉM - NE!

165 ZÁKLADNÍ VLASTNOSTI 96 / 999 uživatelů - držitelů karet 32 dveří ovládaných čtečkou 16 skupin času pro vstup uživatele 16 skupin dveří (úrovní přístupů uživatele) 1024 / 2048 událostí ACC v paměti zapnutí / vypnutí EZS kartou dle oprávnění zobrazení stavu systému pomocí LED čtečky stažení událostí do NEWARE

166 KOMPONENTY PŘÍSTUPU PANEL EVO BUS DGP ACM12 ACM12 WIEGAND 26BIT PDX RS485 K641R LCD PROXIMITY KLÍČENKA / KARTA / RAC1 / RAC2 ČTEČKA PRSTU F007 VNITŘNÍ ČTEČKA CR-870 INDOOR/OUTDOOR ČTEČKY R910, R915 PROXIMITY KLÍČENKA / KARTA / RAC1 / RAC2 PROXIMITY KLÍČENKA /KARTA/RAC1/RAC2

167 PŘÍSTUPOVÝ BOD - plný ODCHODOVÉ TLAČÍTKO UVNITŘ DVEŘNÍ MAGNET ČTEČKA VNĚ ZAŘÍZENÍ - DVEŘE KOULE/KOULE - ELMECHANICKÝ ZÁMEK - DVEŘNÍ MAGNET (ZÓNA EZS) - ČTEČKA ELMECH. ZÁMEK

168 PŘÍSTUPOVÝ BOD - vstup VSTUP DO ZASTŘEŽENÉHO PROSTORU - UŽIVATEL 1x PŘILOŽÍ KARTU KE ČTEČCE - PO AUTORIZACI VYPNUTA EZS (vypnutí a otevření) - OTEVŘEN ELEKTROMECHANICKÝ ZÁMEK - VOLNÝ VSTUP DO DVEŘÍ VSTUP DO NESTŘEŽENÉHO PROSTORU - UŽIVATEL 1x PŘILOŽÍ KARTU KE ČTEČCE - PO AUTORIZACI POVOLEN PŘÍSTUP (otevření) - OTEVŘEN ELEKTROMECHANICKÝ ZÁMEK - VOLNÝ VSTUP DO DVEŘÍ

169 PŘÍSTUPOVÝ BOD - odchod POUZE ODCHOD - STISK ODCHODOVÉHO TLAČÍTKA - OTEVŘEN ELEKTROMECHANICKÝ ZÁMEK -ODCHOD ODCHOD + ZASTŘEŽENÍ SYSTÉMU - STISK ODCHODOVÉHO TLAČÍTKA - OTEVŘEN ELEKTROMECHANICKÝ ZÁMEK -ODCHOD - 2x PŘILOŽENÍ KARTY KE ČTEČCE - ZASTŘEŽENÍ

170 Klávesnice se čtečkou vstup pro 1 dveře (pouze PGM 50mA, nutné relé) připojení na BUS integrovaná čtečka K641R LCD kontrola otevření dveří magnetickým kontaktem vstup do dveří kartou či klíčenkou PROXIMITY (včetně RAC1/RAC2 s integrovanou kartou) varianty pro odchod: PARADOOR / tlačítko / klika K641R LCD

171 ACM12 MODUL PŘÍSTUPU ACM12 + čtečka = ovládání pro jedny dveře připojení k ústředně přes BUS vestavěný zdroj 1,7A (1A AUX, 700mA pro dobíjení AKKU) samostatné napájení (nikoli přes BUS) 1 transfomátor pro více modulů připojení čteček: 7 vodičů (100m), čtečky Wiegand 26bit 4 vodiče (300m) po RS485 PARADOX kontrola otevření dveří magnetickým kontaktem vstup do dveří kartou odchod tlačítkem / klikou ACM12

172 Čtečky pouze pro vnitřní prostředí výstup Wiegand 26bit 7-vodičové připojení k modulu ACM12 vzdálenost čtečky od modulu max. 100m ovládání: ČTEČKY karty a klíčenky PROXIMITY bezdrátová klíčenka RAC1/RAC2 s integrovanou kartou PROXIMITY R870

173 Čtečka pro vnitřní i vnější prostředí výstup RS485 PARADOX 4-vodičové připojení k modulu ACM12 vzdálenost čtečky od modulu max. 300m ovládání: ČTEČKY karty a klíčenky PROXIMITY bezdrátová klíčenka RAC1/RAC2 s integrovanou kartou PROXIMITY R910

174 ČTEČKY Čtečky s klávesnicí pro vnitřní i vnější prostředí výstup RS485 PARADOX 4-vodičové připojení k modulu ACM12 vzdálenost čtečky od modulu max. 300m pouze pro karty a klíčenky PROXIMITY ovládání: pouze karta (lze i RAC1/RAC2) pouze kód kód nebo karta kartu potvrdit kódem R915

175 PŘÍSTUP Systémové čtečky karet SEBURY Slouží k autorizaci vstupu pomocí karet EM 125kHz resp. MIFARE 13,5MHz. Mají výstup WIEGAND 26bit, používají se s jiným vyhodnocovacím zařízením. LR110-EM / MIFARE R2-EM / MIFARE bezdotyková čtečka dosah: 6 cm programování přes nadřazený systém (EZS, ) karta: EM 125kHz / MIFARE 13,5MHz optická LED signalizace, audio (bzučák) vnitřní/venkovní instalace

176 PŘÍSTUP Systémové čtečky karet ROSSLARE Slouží k autorizaci vstupu pomocí karet EM 125kHz. Mají výstup WIEGAND 26bit, používají se s jiným vyhodnocovacím zařízením. AY-K12 AY-Q12 AY-Q64 AY-R12 miniaturní, plast antivandal, kovová s klávesnicí, antivandal, kovová Venkovní čtečky karet, všechny na karty EM 125kHz, WIEGAND 26bit, dosah 6 cm, optická a audio signalizace, tamper. s LED pruhy (8 barev), plast

177 PŘÍSTUP Systémová čtečka BC-2008NT, SEBURY Slouží pro vytvoření jednoduchého přístupového systému. Programování z PC, SW v češtině pro on-line monitorování až 99 čteček přes RS485. Přes výstup Wiegand 26bit lze čtečku připojit do systému EZS a i ten ovládat kartou. Výstup Wiegand lze využít i k připojení externí čtečky. čtečka EM karet 125kHz, s klávesnicí čtecí dosah: 3 8 cm programování: pomocí SW (nutno dokoupit převodník RS232/RS485) max uživatelů / karet / kódů až záznamů v SW, včetně fota uživ. výstup: relé 12V/2A, NC/NO odchodové tlačítko optická (LED) a audio signalizace plast, vnitřní/venkovní instalace

178 PŘÍSTUP Autonomní / systémové biometrické čtečky SEBURY Slouží k autorizaci vstupu pomocí otisku prstu. Mají výstup WIEGAND 26bit, používají se s jiným vyhodnocovacím zařízením, mohou pracovat i v autonomním režimu. F007-EM otisk prstu + karta otisk prstu + klávesnice karta EM 125kHz 160 otisků / karet 800 otisků programování: pomocí klávesnice rozlišení snímání otisku: 450 dpi rychlost čtení: pod 1s čas identifikace: pod 2s / pod 4s výstup: relé 12V/2A, NC/NO vstup: dveřní kontakt, odchodové tlačítko poplachový výstup LED a audio signalizace masivní kovový kryt OUTDOOR plast - INDOOR BC-2018

179 PŘÍSTUP Autonomní / systémová biometrická čtečka SF101 Slouží k autorizaci vstupu pomocí otisku prstu. Má výstup WIEGAND 26bit, může pracovat i v autonomním režimu. otisk prstu / karta karta EM 125kHz 200 otisků programování: pomocí PC rozlišení snímání otisku: 500 dpi rychlost čtení: pod 1s čas identifikace: pod 2s výstup: relé 12V/2A, NC/NO vstup: dveřní kontakt, odchodové tlačítko poplachový výstup LED a audio signalizace masivní kovový kryt OUTDOOR

180 PŘÍSTUP Autonomní / systémová biometrická čtečka MA300 Slouží k autorizaci vstupu pomocí otisku prstu. Má výstup WIEGAND 26bit, může pracovat i v autonomním režimu. otisk prstu / karta karta EM 125kHz 1500 otisků programování: USB klávesnice / PC rozlišení snímání otisku: 500 dpi nastavitelná citlivost čas identifikace: pod 2s výstup: relé 12V/2A, NC/NO vstup: dveřní kontakt, odchodové tlačítko poplachový výstup LED a audio signalizace masivní kovový kryt OUTDOOR

181 ZÁSADY NAČÍTÁNÍ OTISKU PRSTU

182 DIGIPLEX Nadstavba přístupu ACC

183 9

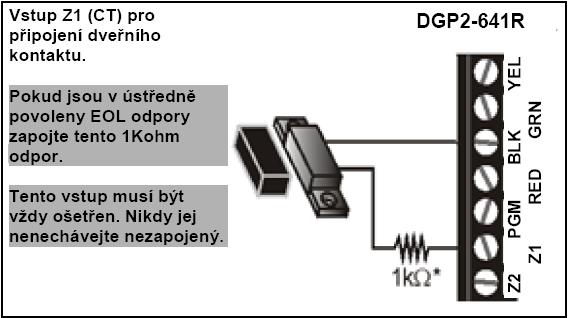

184 9

185 10

186 12

187 1.0 Uživatelské kódy nastavení 3

188 14

189 14

190 15

191 16

192 21

193 21

194 22

195 23

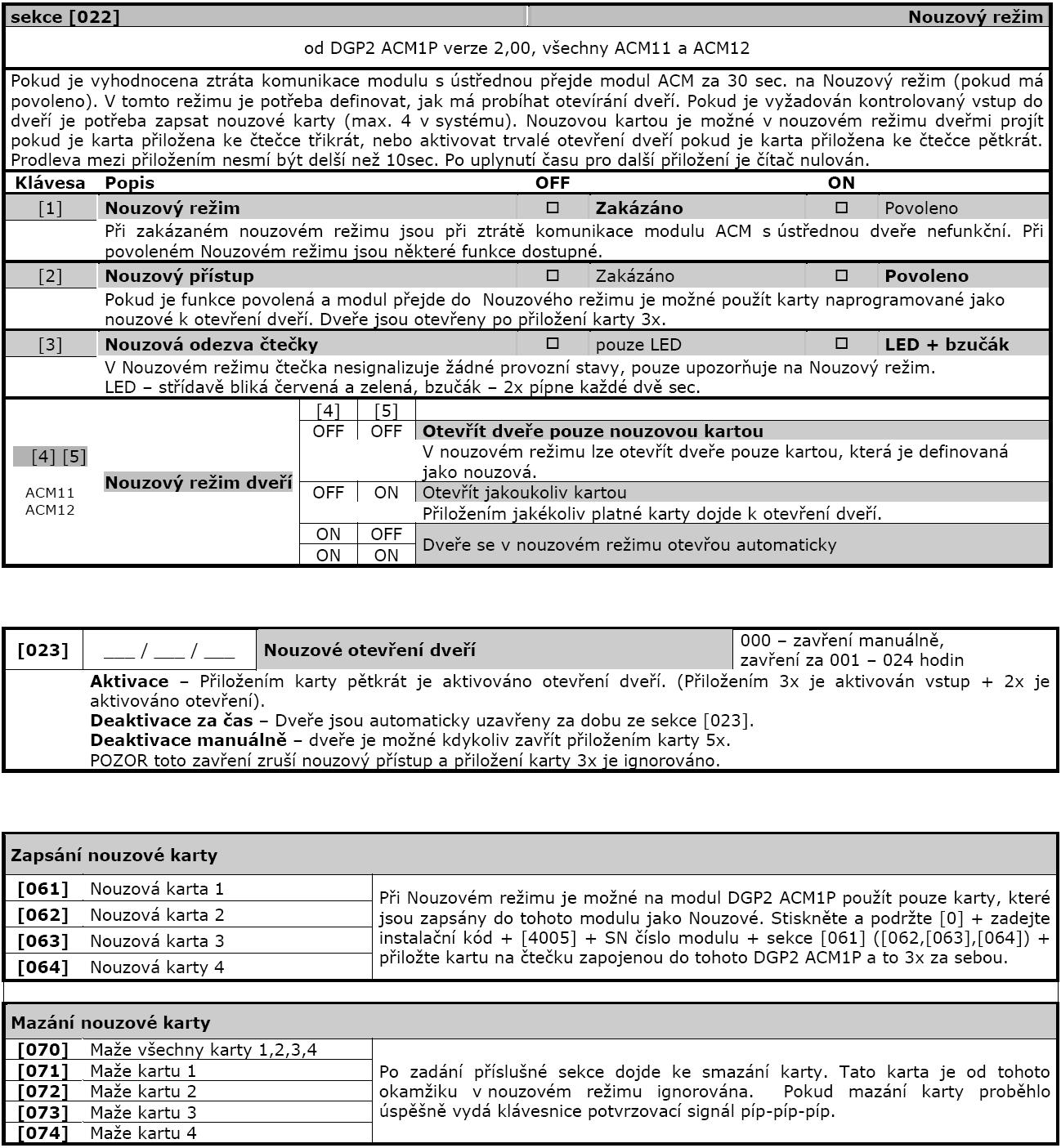

196 23

197 24

198 4

199 INSTALAČNÍ PROGRAM WINLOAD

200 WINLOAD INSTALACE BEZPEČNOSTNÍ KÓD

201 PROGRAMOVÁNÍ WINLOAD PROGRAMOVÁNÍ

202 PROGRAMOVÁNÍ WINLOAD PROGRAMOVÁNÍ

203 PROGRAMOVÁNÍ WINLOAD PROGRAMOVÁNÍ

204 PROGRAMOVÁNÍ WINLOAD PROGRAMOVÁNÍ

205 PROGRAMOVÁNÍ WINLOAD PROGRAMOVÁNÍ

206 PROGRAMOVÁNÍ WINLOAD PROGRAMOVÁNÍ

207 PROGRAMOVÁNÍ WINLOAD PROGRAMOVÁNÍ

208 PROGRAMOVÁNÍ WINLOAD PROGRAMOVÁNÍ

209 PROGRAMOVÁNÍ WINLOAD PROGRAMOVÁNÍ

210 In Field Spuštění aplikace PROGRAMOVÁNÍ

211 In Field Krok 1 výběr komunikačního zařízení PROGRAMOVÁNÍ

212 In Field Krok 2 navázání komunikace PROGRAMOVÁNÍ

213 In Field Krok 3 výběr firmware Krok 4 Start přenosu PROGRAMOVÁNÍ

214 WINLOAD ZÁLOHOVÁNÍ automatické zálohování zálohování celé složky WinLoad C:/Program Files/ParadoxSecuritySystems/Winload Raději častěji než vůbec!

215 UŽIVATELSKÝ PROGRAM NEWARE

216 Uživatelský program pro konečného uživatele Možnost připojení jen k DIGIPLEXU EVO48, EVO192 Placený program s nutností registrace

217 UŽIVATELSKÝ SW DEMO verze zdarma - určena k seznámení) - limitována pro programování max. 5 uživatelů - k dispozici na CD VARIANT a na ( SECURITY - plná verze pouze pro EZS - programování a ovládání celé části EZS SECURITY + ACCESS - plná verze EZS i ACCESS - programování a ovládání celého systému

218 kompatibilní s oběma systémy EVO48 i EVO192 spojení s PC: UŽIVATELSKÝ SW I307 I307 GPRS PCS200 IP100 IP100 ROUTER

219

220

221

222 Děkujeme za pozornost
