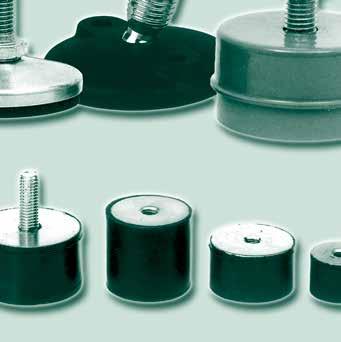

1 Podstavce strojů

2 Obsah Obsah Typ MF_B s otvory pro ukotvení 647 Typ MF_SS nerezové 647 Typ MFS 648 Nivelační podstavce 650 Silenbloky Podstavce strojů Vydání 2015 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny.

Podstavce strojů Typ MF_B - s otvory pro ukotvení n Talíř: Polyamid, tvrzený n Šroub: Ocel, pozink n Tlumící pryž: Pryž NBR, olejivzdorná n Se dvěma otvory pro ukotvení (předchystané) n

80B MF D80 M8 70 80 65 16 67 40 12 9 54 9.000 0,052 0,028 MF 10.80B MF D80 M10 70 80 95 16 97 71 12 9 54 9.000 0,062 0,028 MF 12.80B MF D80 M12 70 80 95 16 97 69 12 9 54 9.

80B MF D80 M20 70 80 130 16 132 100 19 9 54 10.000 0,280 0,028 MF 24.100B MF D100 M24 92 102 185 19 188 146 22 11 74 12.000 0,596 0,048 Typ MF SS - nerezové n Talíř: Nerezová ocel 1.

4305 n Tlumící pryž: Pryž NBR, olejivzdorná n Matice: Šestihranná DIN 934, nerezová ocel tlumící pryž Objednací číslo M D D 1 h H D L m m 1 SW Zatížení Hmotnost N kg MF 8.

3 Podstavce strojů Typ MF_B - s otvory pro ukotvení n Talíř: Polyamid, tvrzený n Šroub: Ocel, pozink n Tlumící pryž: Pryž NBR, olejivzdorná n Se dvěma otvory pro ukotvení (předchystané) n Tlumící pryž je nutné objednat zvlášť tlumící pryž Objednací číslo M D D 1 H h H D L SW n O Zatížení Hmotnost kg Podstavec Pryž N Podstavec Pryž MF 8.80B MF D80 M ,052 0,028 MF 10.80B MF D80 M ,062 0,028 MF 12.80B MF D80 M ,094 0,028 MF 14.80B MF D80 M ,130 0,028 MF 16.80B MF D80 M ,158 0,028 MF 20.80B MF D80 M ,280 0,028 MF B MF D100 M ,596 0,048 Typ MF SS - nerezové n Talíř: Nerezová ocel n Šroub: Nerezová ocel n Tlumící pryž: Pryž NBR, olejivzdorná n Matice: Šestihranná DIN 934, nerezová ocel tlumící pryž Objednací číslo M D D 1 h H D L m m 1 SW Zatížení Hmotnost N kg MF 8.40 SS M ,5 2, ,08 MF SS M ,0 3, ,18 MF SS M ,0 3, ,20 MF SS M ,0 4, ,42 MF SS M ,0 5, ,52 MF SS M ,0 6, ,96 MF SS M ,0 7, ,28 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny. Vydání 2015 Podstavce strojů 647

Podstavce strojů Typ MFS Materiál n Talíř: n Tlumící pryž: Ocel, hlubokotažená, zelený lak Polyuretan, olejivzdorný matice

h min mm Nastavitelnost mm Tvrdost Sh ±5 Zatížení N Hmotnost kg MFS 8.35 M8 37 20,0 8 60 1.000 0,044 MFS 10.35 M10 37 20,0 8 60 1.

000 0,460 MFS 16.133 M16 134 40,0 12 70 30.000 1,145 MFS 20.133 M20 134 40,0 12 70 30.000 1,145 MFS 24.133 M24 134 40,0 12 70 30.

000 3,30 Montáž 1 2 3 Zařízení zvednout asi o dvojnásobnou výšku podstavce.

4 Podstavce strojů Typ MFS Materiál n Talíř: n Tlumící pryž: Ocel, hlubokotažená, zelený lak Polyuretan, olejivzdorný matice (přivařená) ocelový talíř ocelová deska tlumící pryž Objednací číslo Závit* D1 mm * Šroub ani matice nejsou součástí dodávky! h min mm Nastavitelnost mm Tvrdost Sh ±5 Zatížení N Hmotnost kg MFS 8.35 M , ,044 MFS M , ,044 MFS M , ,18 MFS M , ,460 MFS M , ,460 MFS M , ,145 MFS M , ,145 MFS M , ,145 MFS M , ,30 MFS M30x1, , ,30 Montáž Zařízení zvednout asi o dvojnásobnou výšku podstavce. Podstavec vsunout pod zařízení a našroubovat šestihranný šroub s pojistnou matkou. Zařízení postavit na podstavec, znivelovat a utáhnout šestihrannou maticí. 648 Podstavce strojů Vydání 2015 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny.

5 Podstavce strojů Typ MFS Zátěžové diagramy F = Zatížení P = Měrný tlak na tlumič s = Stlačení n e = Vlastní počet kmitů f = Frekvence MFS 8/10.35 MFS MFS 12/16.95 MFS 16/20/ Faktor tření podstavce na beton: 0,8 / na ocel: 0,6 Použití n Obráběcí stroje n Vstřikovací stroje n Buchary n Balící stroje n Čerpadla n Textilní stroje n Klimatizace a větrací zařízení Tiskové chyby, rozměrové a konstrukční změny vyhrazeny. Vydání 2015 Podstavce strojů 649

Nivelační podstavce umožňují za vynaložení minimální síly pohodlné a přesné nastavení výšky u již stojícího stroje.

6 Nivelační podstavce Popis Tyto samostatně stojící nivelační podstavce slouží k vyrovnání a tlumení vibrací velkých strojů, např. obráběcích strojů, textilních strojů, vstřikovacích strojů, automatických výrobních linek atd. Klínové části jsou spojeny silovým stykem a vyznačují se velkou příčnou a podélnou stabilitou. Nivelační podstavce umožňují za vynaložení minimální síly pohodlné a přesné nastavení výšky u již stojícího stroje. Utahovací matice zajistí nivelační podstavec v nastavené výšce a tím je zaručeno pevné uložení. Optimálním nastavením přestavitelné matice v nivelačním podstavci je při minimálním nebo maximálním nastavení výšky zajištěna dostačující stabilita. Jiná provedení a velikosti na poptávku. nivelační šroub zajišťovací šroub Objednací číslo a b H Materiál Zatížení tlumící pryže Shore kn N150G ± 5 Pryž N150P ± 5 Polyuretan N220G ± 10 Pryž N220P ± 10 Polyuretan Podstavce strojů Vydání 2015 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny.

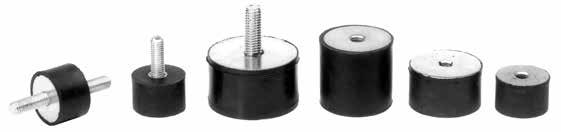

Silenbloky Materiál n Pryž: n Kovové části: Přírodní kaučuk NR - není odolný vůči minerálním olejům a mazacím tukům - provozní teploty: -30 C až +80 C Ocel St 37

S 1 Plocha Typ A Typ B Typ C Typ D Typ E mm mm N mm mm mm mm cm 2 Shore 15.15 A 15.15 B 15.15 C 15.15 D 15.15 E 15 15.40 M 4 12 2 4,5 2,36 55 20.15 A 20.15 B 20.

30 E 25 30.150 M 6 15 2 6,5 4,91 55 30.20 A 30.20 B 30.20 C 30.20 D 30.20 E 30 20.210 M 8 20 2 9,5 7,07 55 30.30 A 30.30 B 30.30 C 30.30 D 30.30 E 30 30.

300 M 8 20 2 9,5 12,57 55 50.30 A 50.30 B 50.30 C 50.30 D 50.30 E 50 30.600 M10 25 2 10,5 19,64 55 50.40 A 50.40 B 50.40 C 50.40 D 50.40 E 50 40.

200 M12 37 3 12,5 44,18 55 75.50 A 75.50 B 75.50 C 75.50 D 75.50 E 75 50 1.200 M12 37 3 12,5 44,18 55 100.40 A 100.40 B 100.40 C 100.40 D 100.40 E 100 40 2.

000 M16 42 3 16,5 78,54 55 150.55 A 150.55 B 150.55 C 150.55 D 150.55 E 150 55 6.000 M16 42 3 16,5 176,62 55 150.75 A 150.75 B 150.75 C 150.75 D 150.75 E 150 75 6.

7 Silenbloky Materiál n Pryž: n Kovové části: Přírodní kaučuk NR - není odolný vůči minerálním olejům a mazacím tukům - provozní teploty: -30 C až +80 C Ocel St 37 K, žlutý pozink Typ A Typ B Typ C s oboustranným se šroubem se dvěma šroubem a závitem závity Typ D se šroubem Typ E se závitem Objednací číslo D H Zatížení M I S S 1 Plocha Typ A Typ B Typ C Typ D Typ E mm mm N mm mm mm mm cm 2 Shore A B C D E M ,5 2, A B C * D E M ,5 3, A B C D E M ,5 4, A B C D E M ,5 4, A B C D E M ,5 7, A B C D E M ,5 7, A B C D E M ,5 12, A B C D E M ,5 12, A B C D E M ,5 19, A B C D E M ,5 19, A B C D E M ,5 38, A B C D E M ,5 44, A B C D E M ,5 44, A B C D E M ,5 78, A B C D E M ,5 78, A B C D E M ,5 78, A B C D E M ,5 176, A B C D E M ,5 176,62 55 Jiné tvrdosti (Sh) na poptávku. U určitých typů minimální objednací množství. * U tohoto provedení je výška silenbloku 20mm. Tiskové chyby, rozměrové a konstrukční změny vyhrazeny. Vydání 2015 Podstavce strojů 651

8 Poznámky 652 Podstavce strojů Vydání 2015 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny.
