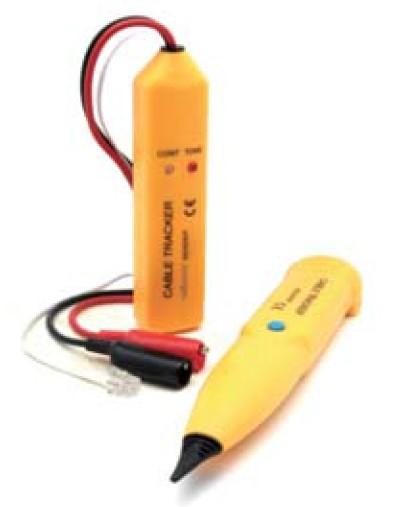

1 Kabelový vyhledávač s tónovým generátorem VELLEMAN VTTEST11N

2

3 1. Úvod Pro všechny obyvatele Evropské unie. Důležité informace o tomto výrobku, týkající se životního prostředí. Tento symbol na výrobku nebo balení značí, že vyhozením tohoto výrobku do odpadu můžete poškodit životní prostředí. Nevyhazujte jednotku (nebo baterie) do směsného odpadu. Měla by být odnesena na určené sběrné místo k recyklaci. Toto zařízení by mělo být vráceno distributorovi nebo společnosti zabývající se recyklací. Respektujte zákony o životním prostředí. V případě jakýchkoliv dotazů kontaktujte vaše místní úřady zabývající se životním prostředím. Děkujeme, že jste si vybrali výrobek značky Velleman! Než přístroj zapnete, pečlivě si přečtěte tento manuál. Pokud bylo zařízení poškozeno při přepravě, neinstalujte jej, ani nepoužívejte a kontaktujte vašeho prodejce. Tento kabelový vyhledávač je navržen k detekci a sledování drátů a kabelů, aniž by byla narušena izolace, a k testu vodivosti, díky nemuž můžete kontrolovat přerušení nebo zkraty. 2. Bezpečnostní informace Přečtěte si informace o záruce na konci tohoto manuálu. Varování: Průmyslové obvody pod proudem mohou způsobit vážný elektrický ráz, popáleniny nebo dokonce smrt, pokud se jich dotknete. Pokud kabelový vyhledávač používáte s tímto typem obvodů, je třeba vyjmout z hlavního jističe pojistku předtím, než sledování jakéhokoliv elektrického obvodu. V takovém případě smí provádět měření pouze kvalifikovaný elektrikář. Nepoužívejte tento přístroj v prostředí s vysokým napětím. Pokud se nebudete řídit těmito instrukcemi, můžete způsobit poškození přístroje nebo zranění. - Udržujte toto zařízení z dosahu deště a vlhkosti, prachu a extrémních teplot. - Chraňte toto zařízení před šoky a špatným použitím. Při práci se zařízením nepoužívejte hrubou sílu. - Vždy po použití vypněte jak vysílač, tak přijímač. - Než přístroj použijete, pečlivě se seznamte se všemi jeho funkcemi. - Z bezpečnostních důvodů je zakázáno provádět jakékoliv úpravy na tomto zařízení. Na poškození způsobená úpravami provedenými uživatelem se nevztahuje záruka. - Přístroj používejte pouze k těm účelům, k nimž je určen. Pokud jej použijete jinak, zaniká tím záruka. - Na poškození způsobené neuposlechnutím některé části tohoto návodu se nevztahuje záruka a distributor nepřijme zodpovědnost za způsobené defekty a problémy. - Zachovejte tento manuál pro pozdější použití.

4 3. Přehled Viz ilustrace na druhé stránce tohoto manuálu. Vyhledávač (přijímač) Tónový generátor (vysílač) 1 Hrot sondy 6 Testovací vodiče 2 Ovládání hlasitosti 7 Telefonní přípojka 3 Tlačítko pro hledání 8 LED indikátory 4 Reproduktor 9 Přepínač módu 5 Výstup 3.5 mm sluchátek 4. Použití Nikdy nepropojujte textovací vodiče s aktivním AC nebo DC vodičem. 4.1 Test kabelu Tónový generátor může být použit k zjištění, zda je kabel porušený. 1. Nastavte mód tónového generátoru (9) na CONT. 2. Vytvořte mezi testovanými vodiči zkrat na vzdálenější části kabelu. 3. Propojte červený a černý konektor (6) s testovanými vodiči: - Pokud se rozsvítí indikátor (8), dva testovací vodiče jsou narušené. - Pokud se indikátor (8) nerozsvítí, jeden nebo oba vodiče jsou poškozené, nebo byly propojeny špatné vodiče, či byly zkratovány. Upozornění: Ujistěte se, že pár testovaných vodičů není v kontaktu s jiným elektrifikovaným nebo uzemněným objektem. Toto může vést k nesprávným výsledkům. 4.2 Test / detekce kabelu Použijte jak kabelový vyhledávač, tak tónový generátor pro zjištění, kudy vede kabel, zda je narušený, případně, kde přesně je toto narušení. 1. Nastavte mód tónového generátoru (9) na TONE. Začne blikat indikátor TONE (8). 2. K jednomu konci testovaného kabelu / drátu připojte červený konektor s libovolným vodičem nebo jedním vodičem, který chcete testovat. Propojte černý konektor se zemnicím kabelem nebo, pokud jej nemůžete najít, dalším vodičem. 3. Použijte ovládání hlasitosti (2) pro vámi žádané nastavení. 4. Použijte hrot sondy (1) na kabelovém vyhledávači následovně: - Pokud nevíte, kudy kabel vede, nebo se tam nachází několik podobných kabelů, můžete zachytit jeden konkrétní pomocí sondy. Přidržte sondu u kabelu, o němž si myslíte, že je správný a stiskněte tlačítko pro hledání. U správného kabelu bude signál nejhlasitější. - Pokud víte, kudy kabel vede, sonda vám umožní ihned potvrdit na druhém konci, zda je nebo není tento kabel narušený. Přidržte sondu na konci kabelu a stiskněte tlačítko pro hledání. Pokud

5 nezískáte žádný signál, testovaný vodič je pravděpodobně přerušený. - Stiskněte a přidržte tlačítko pro hledání (3) a následujte kabel až k místu, kde signál končí: v tom místě je přerušený. Poznámky: Nejlepší výsledky získáte, když je černý konektor připojen k jinému zemnicímu vodiči. Sonda je velmi citlivá: Jak se dostane blíže k signálnímu vodiči, tón zesílí. Elektrické pole může narušovat detekci signálního vodiče. 4.3 Test telefonního konektoru RJ12 Tónový generátor lze použít k zjištění polarity telefonní linky a stavu pracovní linky. 1. Nastavte mód tónového generátoru (9) na OFF. 2. Vložte telefonní přípojku (7) do telefonní zásuvky a propojte červený a černý konektor (6) k měřenému vodiči. Rozsvítí se indikátor CONT (8). - Zelená znamená, že polarita je správná (černý je "+" a červený je "-"). - Červená znamená, že polarita je obrácená (černý je "-" a červený je "+"). - Pokud se LED nerozsvítila, buď není spojení správně ustálené nebo není zásuvka napojená. 3. Pro testování stavu telefonní linky nejprve propojte červený konektor ke straně "-" a černý konektor ke straně "+". Rozsvítí se indikátor CONT (8). - Zelená indikuje nezatíženou linku. - Žluté blikání znamená příchozí hovor. Poznámka: V tomto případě nastavte mód na CONT, abyste hovor ukončili. - Pokud se LED nerozsvítila, linka je obsazená. 4.4 Výběr tónu Vyberte tón, který chcete slyšet (jednotlivý nebo duální) pomocí přepínače audio signálu na straně tónového generátoru. 1. Otevřete kryt baterií a vyjměte baterii. 2. Odšroubujte šroubek ve slotu na baterie a čtyři šroubky na zadním krytu. 3. Opatrně odejměte zadní kryt a vyzvedněte desku plošných spojů. Přepínač audio signálu je na její levé straně (stranou s komponenty nahoru, konektory na baterie vespod). 4. Nastavte přepínač na vámi zvolenou pozici. 5. Opatrně vraťte dovnitř desku plošných spojů a vraťte zpět kryt. Upozornění: Ujistěte se, že jste nepřeložili žádné vodiče a že je přepínač módu na svém místě. Indikační LED by měly snadno projít otvory. Netlačte je tam hrubou silou. 6. Zašroubujte zpět všech pět šroubků. 7. Vraťte zpět baterii a zavřete kryt.

6 5. Baterie Baterie nepropichujte, ani je neházejte do ohně, mohou explodovat. Nepokoušejte se dobíjet nedobíjecí katerie (alkalické). Použitých baterií se zbavujte podle zákonů a nařízení své země. Udržujte baterie z dosahu dětí. 1. Na tónovém generátoru nastavte mód (9) na OFF. 2. Otevřete kryt baterií na zadní straně a vyměňte baterii (9 V, 6LF22). Dávejte pozor na správnou polaritu. 3. Zavřete kryt baterií. 4. Na kabelovém vyhledávači odšroubujte kryt baterie na zadní straně. 5. Vyměňte baterii (9 V 6LF22). Dávejte pozor na správnou polaritu. 6. Zavřete kryt baterie a utáhněte šroubek. 6. Skladování Pokud jej delší dobu nepoužíváte, vyjměte ze zařízení baterie. Staré baterie by mohly do zařízení vytéct a poškodit jej. Skladujte zařízení v suchém a neprašném místě při pokojové teplotě. 7. Technické specifikace Tónový generátor Pracovní napětí Výstupní tvar vlny Frekvence jednotlivého audia Frekvence dual audia Kabelový vyhledávač Pracovní napětí Maximální citlivost příjmu Maximální výstupní hlasitost Rozměry Přijímač Vysílač Celková hmotnost DC 9 V (baterie nepřiložena) Signál čtvercového tvaru vlny ± 3.5 Vpp ± 1500 Hz ± 1300 Hz Hz DC 9 V (baterie nepřiložena) > 30 mv ± 100 db 238 x 43 x 26 mm / 9.4'' x 1.7'' x 1.0'' 145 x 35 x 25 mm / 5.7'' x 1.4'' x 1.0'' ± 160 g Používejte tento přístroj pouze s originálním příslušenstvím. Velleman nv není zodpovědný za škody nebo zranění způsobená (nesprávným) použitím tohoto výrobku. Pro více informací o tomto výrobku a nejnovětší verzi manuálu, prosím, navštivte stránky

7 Informace v tomto manuálu mohou být bez předchozího upozornění meněny. Autorská práva Autorská práva k tomuto manuálu vlastní Velleman nv. Všechna práva vyhrazena celosvětově. Žádná část tohoto manuálu není být kopírována, reprodukována, překládána nebo předělávána do elektronické podoby bez předchozího písemného svolení vlastníka autorských práv. Velleman servis a záruka Od založení roku 1972 Velleman získal značné zkušenosti se světem elektroniky a v současné době distribuuje svoje výrobky ve více než 85 zemích světa. Všechny naše produkty splňují požadavky na kvalitu a právní ustanovení v zemích Evropské unie. Aby byla zajištěna kvalita, naše výrobky často prochází testem kvality navíc, jak v interním oddělení kontroly kvality, tak u specializované externí společnosti. Pokud i přesto nastane nějaký problém, uplatněte, prosím, naši záruku. Základní podmínky záruky týkající se spotřebního zboží (pro Evropskou unii) Na všechny výrobky platí záruka v délce 24 měsíců, týkající se chyb a defektního materiálu, která se počítá ode dne zakoupení. Velleman může rozhodnout o výměně zboží za stejné nebo vrácení peněz, ať již úplném nebo částečném, pokud je stížnost oprávněná a oprava nebo výměna vadného dílu nemožná, příliš nákladná nebo nevýhodná. Co záruka nepokrývá: - Všechna přímá i nepřímá poškození způsobená po doručení výrobku (například oxidace, náraz, pád, prach, špína, vlhkost...) jak na výrobku, tak na příslušenství (například ztráta dat), nebo ztrátu zisku; - Spotřební zboží, části příslušenství, které podléhají při normálním použití opotřebení, například baterie (dobíjecí, nedobíjecí, vestavěné nebo výměnné), lampy, gumové části, převodové řemeny... (více položek); - Chyby způsobené ohněm, vodou, bleskem, nehodou, přírodní katastrofou, atd...; - Chyby způsobené vědomě, z nedbalosti nebo následkem nesprávného použití, nedbalou údržbou, zneužitím nebo použitím proti instrukcím speficikovaným výrobcem. - Poškození způsobené komerčním, profesionálním nebo společným použitím výrobku (platnost záruky bude zkrácena na šest (6) měsíců, pokud je výrobek používán profesionálně);

8 - Poškození následkem nesprávného balení a přepravování výrobku; - Všechna poškození způsobená modifikováním, opravami nebo úpravami vykonanými třetí osobou bez písemného svolení společnosti Velleman. Výrobky vyžadující opravu musí být doručeny k vašemu distributorovi výrobků Velleman, řádně zabalené (ideálně v originálním balení) a doplněné o původní doklad o koupi a jasný popis chyby. Rada: Abyste ušetřili čas i peníze, přečtěte si nejprve znovu manuál a zkontrolujte, zda chyba není způsobena příčinou, která nevyžaduje opravu. Upozorňujeme, že vrácení výrobku bez jakýchkoliv vad vás může stát poplatky například za dopravu. Opravy, které budou na přístroji vykonány po záruční době, vyžadují zaplacení poplatku za dopravu. Podmínky výše nejsou právně proti žádným podmínkám o záruce. Výčet výše může podléhat změnám dle konkrétního výrobku (viz manuál k výrobku). Made in PRC Imported by Velleman nv Legen Heirweg 33, 9890 Gavere, Belgium
