Digitální multimetr EM3082

Transkript

1 Digitální multimetr EM3082 Záruka Záruka na vady materiálu a zpracování, platí po dobu dvou let od data zakoupení. Tato záruka se nevztahuje na baterie a pojistky. Záruka se také nevztahuje na situace, pokud byla chyba způsobena špatným použitím nebo abnormálními operačními podmínkami. Bezpečnostní informace Multimetr byl navržen podle IEC pro CAT II 250V a stupeň znečištění 2. Varování Abyste zabránili možnému elektrickému šoku nebo zranění, řiďte se těmito pokyny: - Nepoužívejte měřič, pokud je poškozený. Před použitím si prohlédněte kryt přístroje. Dávejte si zvláště pozor na izolaci kolem konektorů. - Prohlédněte si testovací vodiče, zda nemají poškozenou izolaci nebo odhalené kovové části. Zkontrolujte kontinuitu testovacích vodičů. Vyměňte poškozené testovací vodiče, než měřič použijete. - Nepoužívejte měřič, pokud se chová abnormálně. Může být narušena ochrana. Pokud máte pochyby, nechte měřič zkontrolovat. - Nepracujte s měřičem v blízkosti výbušných plynů, par nebo prachu. - Nezavádějte vyšší než přímo na měřiči specifikované napětí, mezi sondy nebo mezi jakoukoliv sondu a uzemnění. - Před použitím potvrďte správnou operaci měřič změřením známého napětí. - Při měření proudu vypněte napájení měřeného obvodu, než k němu připojíte měřič. Měřič zapojte s měřeným obvodem sériově. - Při servisu měčiře používejte jen specifikované náhradní díly. - Buďte opatrní při práci s napětími přes 30V AC rms, 42V peak nebo 60V DC. Taková napětí představují riziko. - Když používáte sondy, udržujte prsty za bariérami na sondách. - Když provádíte spojení, připojte černý testovací vodič dříve, než připojíte červený vodič. Když testovací vodiče odpojujete, odpojte nejprve červený vodič. - Než otevřete zadní kryt přístroje, odpojte testovací vodiče od testovaného obvodu. - Nepracujte s měříčem, když má odpojený nebo uvolněný zadní kryt. - Abyste zabránili chybným údajům, které by mohly vést k elektrickému šoku nebo zranění, vyměňte baterie hned, jakmile se objeví indikátor. - Abyste zabránili elektrickému šoku, nesahejte na odhalené vodiče a při použití měřiče se neuzemňujte. - Další nebezpečí: Když je sonda připojená k nebezpečnému aktivnímu potenciálu, je třeba si uvědomit, že se tento potenciál může udát na druhé sondě! - CAT II - kategorie měření II je pro měření prováděná přímo na obvodech připojených k instalacím se slabým napětím. (Například měření domácích spotřebičů, elektrického ručního nářadí a podobného vybavení.) Nepoužívejte měřič pro kategorie měření III a IV. Upozornění Abyste zabránili možnému poškození měřiče nebo testovaného vybavení, řiďte se následujícími pokyny: - Před testováním odporu, diod nebo kontinuity odpojte napájení obvodu a vybijte všechny kapacitory. - Pro dané měření používejte správnou funkci. - Před měřením proudu zkontrolujte pojistku měřiče a před připojením měřiče vypojte napájení měřeného obvodu. - Před otočením voliče funkcí kvůli přepnutí funkce odpojte testovací vodiče od testovaného obvodu. Elektrické symboly 1) Střídavý proud (AC) 2) Stejnosměrný proud (DC) 3) Jak stejnosměrný, tak střídavý proud 4) Pozor, riziko. Před použitím nahlédněte do operačního manuálu. 5) Pozor, riziko elektrického šoku. 6) Terminál uzemnění 7) Pojistka 8) Splňuje nařízení Evropské unie 9) Toto zařízení je chráněno pomocí dvojité nebo posílené izolace Úvod Tento měřič je kompaktní 3 1/2 číselný digitální multimetr s automatickým rozsahem pro měření DC a AC napětí, DC a AC proudu, odporu, diod a kontinuity. Má funkcí data hold a indikaci polarity. Snadno se s ním pracuje, jedná se o ideální měřicí nástroj.

2 Vzhled 1) Displej - 3 1/2 číselný LCD s maximální hodnotou ) Tlačítko "HOLD" - pro spuštění/vypnutí módu data hold. 3) Tlačítko "FUNC" - pro přepnutí měřiče mezi: a) Funkcemi měření AC a DC proudu. b) Funkcemi testování kontinuity a diod. 4) Přepínač funkcí - pro výběr požadované funkce a zapnutí/vypnutí měřiče. Nastavte tento přepínač na pozici "OFF", když měřič nepoužíváte. 5) Testovací sondy. Vestavěný bzučák: 1. Když stisknete tlačítko, bzučák vydá zvuk, pokud jste stiskli správně. 2. Bzučák zazní několikrát krátce po sobě jednu minutu předtím, než se měřič automaticky vypne, a zazní jednou dlouze těsně předtím, než se měřič vypne. Základní specifikace Displej: 3 1/2 číselný LCD s maximální hodnotou Indikace negativní polarity: Na displeji se automaticky objeví značka "-". Indikace přesahu: Na displeji se objeví "OL". Vzorkování: zhruba dvakrát až třikrát za sekundu. Baterie: 1.5V knoflíková, LR44 nebo ekvivalentní, 2 kusy. Indikace slabé baterie: Na displeji se zobrazí. Operační prostředí: teplota: 0 C až 40 C, vzdušná vlhkost: <75% Skladovací prostředí: teplota: -10 C až 50 C, vzdušná vlhkost: <85% Rozměry: 114 x 56 x 23 mm Hmotnost: zhruba 101 g (včetně baterií) Specifikace Přesnost je specifikována po dobu jednoho roku po kalibraci a při teplotách 18 C až 28 C a vzdušné vlhkosti do 75 %. Specifikace přesnosti je: ±[(% hodnoty) + (čislo nejméně důležitých digitů)] DC napětí 200mV 0.1mV ± (0.8% + 5) 2V 0.001V 20V 0.01V 200V 0.1V 250V 1V ± (1.0% + 5) Vstupní odpor: 10MΩ AC napětí 2V 0.001V ± (1.0% + 5) 20V 0.01V 200V 0.1V 250V 1V ± (1.2% + 5) Vstupní odpor: 10MΩ

3 Frekvenční rozsah: 40Hz až 400Hz Odezva: průměrná, kalibrovaná v rms sinusové vlny DC proud 20mA 0.01mA ± (1.2% + 5) 200mA 0.1mA Ochrana před přetížením: 250mA/250V rychlá pojistka AC proud 20mA 0.01mA ± (1.5% + 5) 200mA 0.1mA Ochrana před přetížením: 250mA/250V rychlá pojistka Frekvenční rozsah: 40Hz až 400Hz Odezva: průměrná, kalibrovaná v rms sinusové vlny Odpor 200Ω 0.1Ω ± (1.2% + 5) 2kΩ 0.001kΩ ± (1.0% + 5) 20kΩ 200kΩ 0.01kΩ 0.1kΩ 2MΩ 0.001MΩ ± (1.2% + 5) 20MΩ 0.01MΩ ± (1.5% + 5) Napětí otevřeného obvodu: zhruba 0.25V Diody a kontinuita Rozsah Popis Poznámka Zobrazí se přibližný pokles posměrného napětí diody. Napětí otevřeného obvodu: zhruba 1.5V Vestavěný bzučák zazní, pokud je odpor menší než 30Ω. Bzučák může, ale nemusí zaznít, pokud je odpor mezi 30Ω a 100Ω. Bzučák nezazní, pokud je odpor vyšší než 100Ω. Napětí otevřeného obvodu: zhruba 0.5V Operační instrukce Mód data hold Stiskněte tlačítko "HOLD" pro udržení aktuální hodnoty na displeji. Na displeji se objeví indikátor "HOLD". Pro ukončení módu data hold stiskněte tlačítko znovu. Indikátor "HOLD" zmizí. Měření DC napětí 1. Nastavte přepínač funkcí na pozici V. 2. Připojte testovací vodiče přes zdroj obvodu, který bude testován. 3. Přečtěte si hodnotu na displeji. Bude též indikována polarita spojení červeného testovacího vodiče. Poznámky: 1. Měřič může zobrazovat před zapojením testovacích vodičů k testovanému obvodu nestabilní hodnoty. To je normální jev a neovlivní měření. 2. Abyste zabránili elektrickému šoku nebo poškození měřiče, neměřte napětí vyšší než 250V.

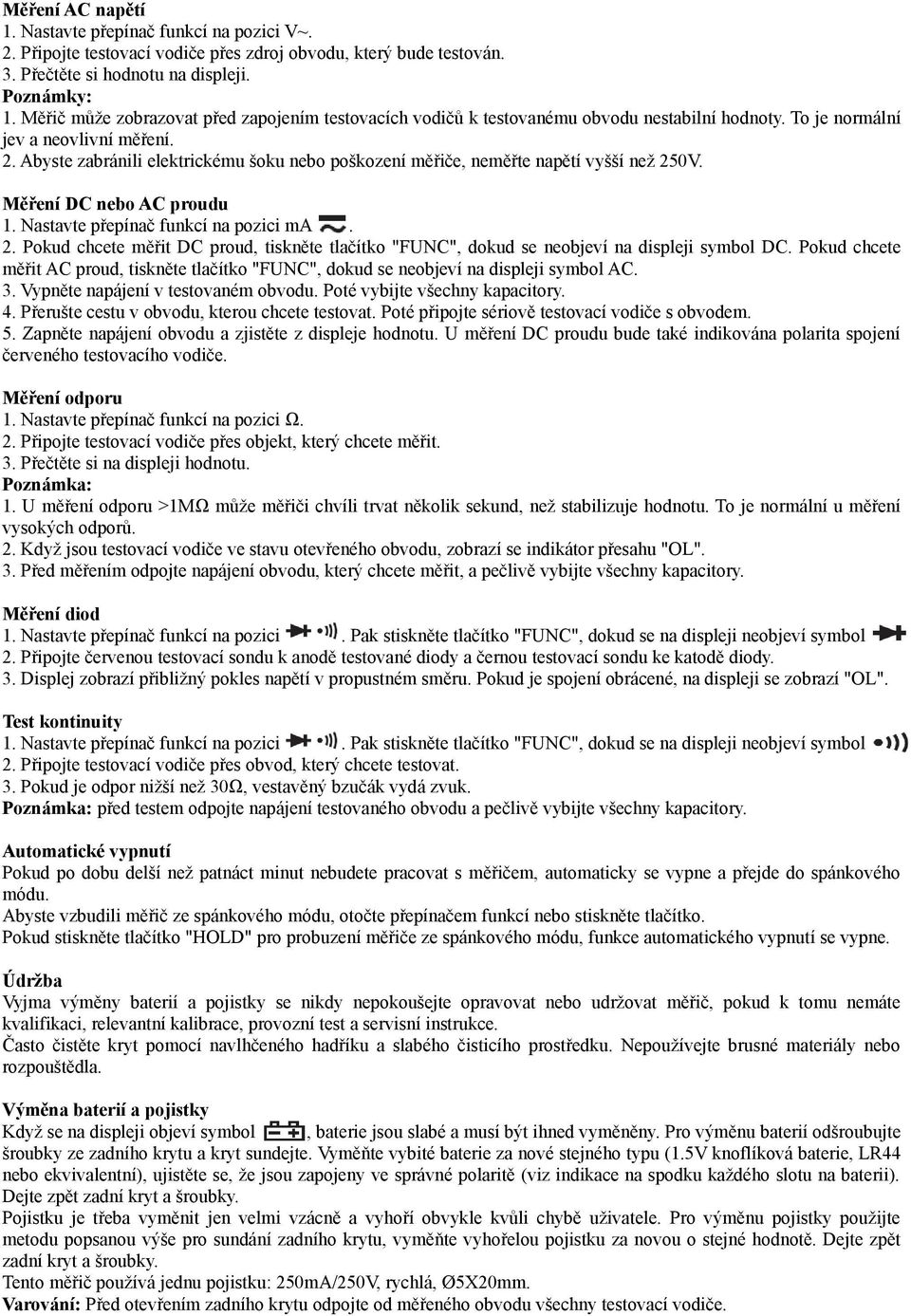

4 Měření AC napětí 1. Nastavte přepínač funkcí na pozici V~. 2. Připojte testovací vodiče přes zdroj obvodu, který bude testován. 3. Přečtěte si hodnotu na displeji. Poznámky: 1. Měřič může zobrazovat před zapojením testovacích vodičů k testovanému obvodu nestabilní hodnoty. To je normální jev a neovlivní měření. 2. Abyste zabránili elektrickému šoku nebo poškození měřiče, neměřte napětí vyšší než 250V. Měření DC nebo AC proudu 1. Nastavte přepínač funkcí na pozici ma. 2. Pokud chcete měřit DC proud, tiskněte tlačítko "FUNC", dokud se neobjeví na displeji symbol DC. Pokud chcete měřit AC proud, tiskněte tlačítko "FUNC", dokud se neobjeví na displeji symbol AC. 3. Vypněte napájení v testovaném obvodu. Poté vybijte všechny kapacitory. 4. Přerušte cestu v obvodu, kterou chcete testovat. Poté připojte sériově testovací vodiče s obvodem. 5. Zapněte napájení obvodu a zjistěte z displeje hodnotu. U měření DC proudu bude také indikována polarita spojení červeného testovacího vodiče. Měření odporu 1. Nastavte přepínač funkcí na pozici Ω. 2. Připojte testovací vodiče přes objekt, který chcete měřit. 3. Přečtěte si na displeji hodnotu. Poznámka: 1. U měření odporu >1MΩ může měřiči chvíli trvat několik sekund, než stabilizuje hodnotu. To je normální u měření vysokých odporů. 2. Když jsou testovací vodiče ve stavu otevřeného obvodu, zobrazí se indikátor přesahu "OL". 3. Před měřením odpojte napájení obvodu, který chcete měřit, a pečlivě vybijte všechny kapacitory. Měření diod 1. Nastavte přepínač funkcí na pozici. Pak stiskněte tlačítko "FUNC", dokud se na displeji neobjeví symbol 2. Připojte červenou testovací sondu k anodě testované diody a černou testovací sondu ke katodě diody. 3. Displej zobrazí přibližný pokles napětí v propustném směru. Pokud je spojení obrácené, na displeji se zobrazí "OL". Test kontinuity 1. Nastavte přepínač funkcí na pozici. Pak stiskněte tlačítko "FUNC", dokud se na displeji neobjeví symbol 2. Připojte testovací vodiče přes obvod, který chcete testovat. 3. Pokud je odpor nižší než 30Ω, vestavěný bzučák vydá zvuk. Poznámka: před testem odpojte napájení testovaného obvodu a pečlivě vybijte všechny kapacitory. Automatické vypnutí Pokud po dobu delší než patnáct minut nebudete pracovat s měřičem, automaticky se vypne a přejde do spánkového módu. Abyste vzbudili měřič ze spánkového módu, otočte přepínačem funkcí nebo stiskněte tlačítko. Pokud stiskněte tlačítko "HOLD" pro probuzení měřiče ze spánkového módu, funkce automatického vypnutí se vypne. Údržba Vyjma výměny baterií a pojistky se nikdy nepokoušejte opravovat nebo udržovat měřič, pokud k tomu nemáte kvalifikaci, relevantní kalibrace, provozní test a servisní instrukce. Často čistěte kryt pomocí navlhčeného hadříku a slabého čisticího prostředku. Nepoužívejte brusné materiály nebo rozpouštědla. Výměna baterií a pojistky Když se na displeji objeví symbol, baterie jsou slabé a musí být ihned vyměněny. Pro výměnu baterií odšroubujte šroubky ze zadního krytu a kryt sundejte. Vyměňte vybité baterie za nové stejného typu (1.5V knoflíková baterie, LR44 nebo ekvivalentní), ujistěte se, že jsou zapojeny ve správné polaritě (viz indikace na spodku každého slotu na baterii). Dejte zpět zadní kryt a šroubky. Pojistku je třeba vyměnit jen velmi vzácně a vyhoří obvykle kvůli chybě uživatele. Pro výměnu pojistky použijte metodu popsanou výše pro sundání zadního krytu, vyměňte vyhořelou pojistku za novou o stejné hodnotě. Dejte zpět zadní kryt a šroubky. Tento měřič používá jednu pojistku: 250mA/250V, rychlá, Ø5X20mm. Varování: Před otevřením zadního krytu odpojte od měřeného obvodu všechny testovací vodiče.

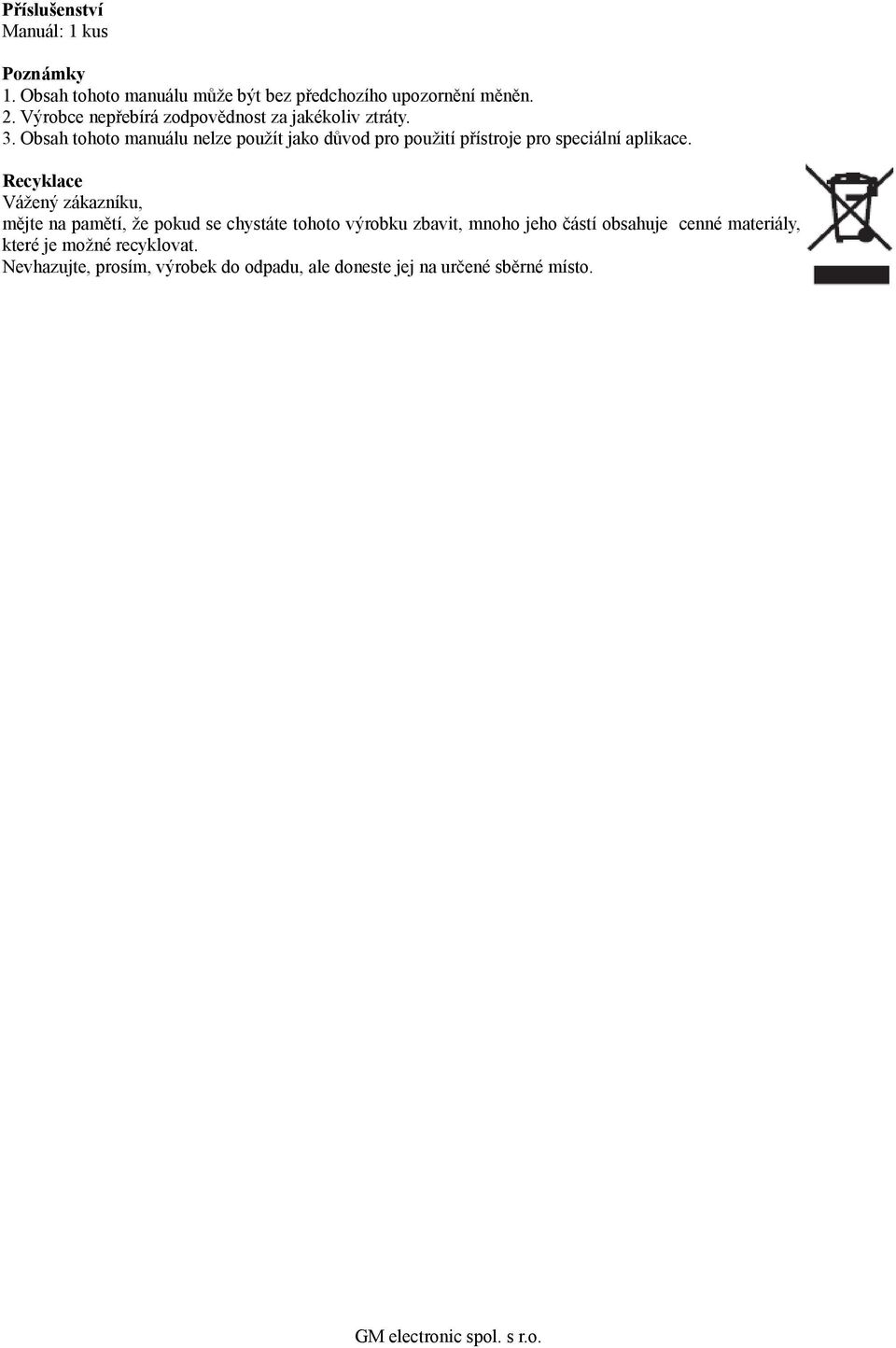

5 Příslušenství Manuál: 1 kus Poznámky 1. Obsah tohoto manuálu může být bez předchozího upozornění měněn. 2. Výrobce nepřebírá zodpovědnost za jakékoliv ztráty. 3. Obsah tohoto manuálu nelze použít jako důvod pro použití přístroje pro speciální aplikace. Recyklace Vážený zákazníku, mějte na pamětí, že pokud se chystáte tohoto výrobku zbavit, mnoho jeho částí obsahuje cenné materiály, které je možné recyklovat. Nevhazujte, prosím, výrobek do odpadu, ale doneste jej na určené sběrné místo. GM electronic spol. s r.o.
