1 TECHNICKÁ ZPRÁVA-ZTI PLYNOVOD D.1.4.ZTI/P-a Místo: k.ú. Plazy Investor: Obec Plazy, č.p.46 Plazy, Plazy Název akce: PŘÍSTAVBA HASIČSKÉHO SBORU A TECHNICKÉHO ZÁZEMÍ -OÚ- VČETNĚ STAVEBNÍCH ÚPRAV OBECNÍHO ÚŘADU č.p.46, na st.p.č.58/1, 58/2, 18/1 a p.č.54 + úprava přilehlých ploch + inženýrské sítě na pozemcích stavebníka, k.ú.plazy Stupeň dokumentace: Projekt (DUR/DSP) Část dokumentace: Textová část D-ZTI/P Projektant: Vladimír Erben

2 1.0. IDENTIFIKAČNÍ ÚDAJE STAVBY A) Identifikace stavby, jméno a adresa stavebníka, jméno a příjmení autorizovaného projektanta a evidenční číslo autorizovaných osob Stavebník : Obec Plazy, č.p.46 Plazy, Plazy Projektant : Vladimír Erben ČKAIT Jeřábkova 68, 7 43 Sobotka ATELIÉR PROZIS, Šafaříkova č.p.277, Mladá Boleslav IČO , tel Označení stavby a pozemků : PŘÍSTAVBA HASIČSKÉHO SBORU A TECHNICKÉHO ZÁZEMÍ -OÚ- VČETNĚ STAVEBNÍCH ÚPRAV OBECNÍHO ÚŘADU č.p.46, na st.p.č.58/1, 58/2, 18/1 a p.č.54 + úprava přilehlých ploch + inženýrské sítě - přípojky, k.ú.plazy Charakter stavby : přístavba + stavební úpravy Účel stavby : občanská vybavenost Projektová dokumentace stavby je vypracována v rozsahu nutném pro její posouzení dotčenými orgány státní správy, správci sítí, dalšími účastníky řízení a příslušným stavebním úřadem (podklad pro ohlášení stavby, stavební povolení ). Pro realizaci stavby je nutné vypracovat realizační a dílenskou dokumentaci (zajišťuje dodavatel stavby, alt. další stupeň projektové dokumentace zpracovaný projekční kanceláří). B) Údaje o dosavadním využití a zastavěnosti území, o stavebním pozemku a o majetkoprávních vztazích Záměrem stavebníka je realizovat na pozemcích st.p.č.58/1, 58/2, 18/1 a p.č.54 v obci Plazy přístavbu objektu hasičského sboru a technického zázemí OÚ, včetně stavebních úprav objektu obecního úřadu, dále úpravy přilehlých ploch - zpevněné plochy + zeleň a inženýrské sítě na pozemcích stavebníka. Dotčené pozemky se nachází v zastavěné části obce a to v její centrální části. Na pozemek a pro objekt OÚ jsou zřízeny stávající přípojky vodovodu, plynovodu, elektro-nn, kanalizace, O2. Způsob napojení objektu obecního úřadu a hasičského sboru na dopravní a technickou infrastrukturu je zřejmý z výkresu situace. Pro napojení na dopravní infrastrukturu jsou využity stávající hlavní komunikace na p.č.434/1 a p.č.430/1. Napojení bude realizováno přes stávající manipulační plochy na st.p.č.18/1 na p.č.430/1, a dále přes stávající sjezd na komunikaci z p.č.58/1 na p.č.434/1. Napojení na technickou infrastrukturu je z prostor veřejného prostranství komunikace na p.č.434/1. Vstupy a vjezdy jsou umístěny k přilehlým zpevněným plochám a komunikacím. Navazují na hlavní veřejné prostranství obce, a to na pěší komunikace a vozovky s p.č.434/1 a p.č.430/1 a manipulační plochy na st.p.č.18/1. Majetkoprávní vztahy :

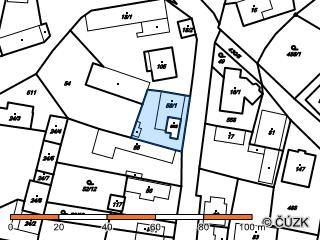

3 Informace o pozemku Parcelní číslo: st. 58/1 Obec: Plazy [536458] Katastrální území: Plazy [721590] Číslo LV: Výměra [m 2 ]: 358 Typ parcely: Mapový list: Určení výměry: Druh pozemku: Parcela katastru nemovitostí KMD Graficky nebo v digitalizované mapě zastavěná plocha a nádvoří Informace o pozemku Parcelní číslo: st. 58/2

4 Obec: Plazy [536458] Katastrální území: Plazy [721590] Číslo LV: Výměra [m 2 ]: 51 Typ parcely: Mapový list: Určení výměry: Druh pozemku: Parcela katastru nemovitostí KMD Graficky nebo v digitalizované mapě zastavěná plocha a nádvoří Informace o pozemku Parcelní číslo: st. 18/1 Obec: Plazy [536458] Katastrální území: Plazy [721590] Číslo LV: Výměra [m 2 ]: 1421 Typ parcely: Mapový list: Určení výměry: Druh pozemku: Parcela katastru nemovitostí KMD Graficky nebo v digitalizované mapě zastavěná plocha a nádvoří Informace o pozemku

5 Parcelní číslo: 54 Obec: Plazy [536458] Katastrální území: Plazy [721590] Číslo LV: Výměra [m 2 ]: 845 Typ parcely: Mapový list: Určení výměry: Způsob využití: Druh pozemku: Parcela katastru nemovitostí KMD Graficky nebo v digitalizované mapě manipulační plocha ostatní plocha 2.0.PLYNOVÁ ZAŘÍZENÍ A) Druh a tlak plynového média, provozní tlak média, bilance spotřeby plynu. V objektu jsou instalovány tyto spotřebiče : Nové rozvody plynovodu OPZ-1 - (odběrné plynové zařízení-1) OÚ - OBECNÍ ÚŘAD I/ Plynový kondenzační kotel + nepřímoohřívaný zásobník TUV o jmenovitém výkonu 6,5-25,0 kw. (ZP - 0,65-2,65 m3/hod.) Na přívodu plynu osazen : Kulový uzávěr rohový s protipožární armaturou FireBag IVAR.G2T40 DN-15 + připojovací nerezová ohebná trubka TFA12 DN-15 II/ Plynová vařidlová deska MORA

6 (1-9,0kW - ZP 0,12-1,10 m3/hod.) Na přívodu plynu osazen : Kulový uzávěr rohový s protipožární armaturou FireBag IVAR.G2T40 DN-15 + připojovací nerezová ohebná trubka TFA12 DN-15 CELKOVÝ SOUČET MAXIMÁLNÍCH SPOTŘEB ZP (OPZ1) - 3,75 m 3 /hod. Nové rozvody plynovodu OPZ-2 - (odběrné plynové zařízení-2) HS - HASIČSKÝ SBOR III/ Plynový kondenzační kotel + nepřímoohřívaný zásobník TUV o jmenovitém výkonu 12,5-45,0 kw. (ZP - 1,30-4,80 m3/hod.) Na přívodu plynu osazen : kulový uzávěr rohový s protipožární armaturou FireBag IVAR.G2T40 DN-20 + připojovací nerezová ohebná trubka TFA34 DN-20 CELKOVÝ SOUČET MAXIMÁLNÍCH SPOTŘEB ZP (OPZ2) CELKOVÝ SOUČET MAXIMÁLNÍCH SPOTŘEB ZP (OPZ) - 4,80 m 3 /hod. - 8,55 m 3 /hod. Redukovaný odběr plynu V r v m 3 /h se stanoví podle vztahu: V r = K 1. V 1 + K 2. V 2 + K 3. V 3 + K 4. V 4 kde V 1 je součet objemových průtoků spotřebičů pro přípravu pokrmů (sporáky, vařidlové desky apod. s výjimkou spotřebičů ve velkokuchyních) a průtokových ohřívačů vody v m 3 /h (objemový průtok zemního plynu pro jeden plynový sporák činí 1,2 m 3 /h a pro jeden elektroplynový sporák 0,8 m 3 /h), V 2 - součet objemových průtoků lokálních topidel a zásobníkových ohřívačů vody v m 3 /h, V 3 - součet objemových průtoků všech kotlů včetně kotlů kombinovaných v m 3 /h, V 4 - součet objemových průtoků všech technologických plynových spotřebičů a plynových spotřebičů ve velkokuchyních (restaurace apod.) v m 3 /h, K 1 - koeficient současnosti pro skupinu spotřebičů uvedených u V 1 (K 1 = n -0,5 ), K 2 - koeficient současnosti pro skupinu spotřebičů uvedených u V 2 (K 2 = n -0,15 ), K 3 - koeficient současnosti pro skupinu spotřebičů uvedených u V 3 (K 3 = n -0,1 ), K 4 - koeficient současnosti pro skupinu spotřebičů uvedených u V 4, který se stanovuje individuálně. n - počet spotřebičů, které jsou zásobovány plynem z příslušného úseku potrubí. Nové rozvody plynovodu OPZ-1 - (odběrné plynové zařízení-1) OÚ - OBECNÍ ÚŘAD Vr = (1 x 2,65) x 1,00 + (1 x 1,10) x 1,00 Vr = 3,95 m 3 /hod. CELKOVÁ REDUKOVANÁ SPOTŘEBA ZP (OPZ1) - 3,75 m 3 /hod.

7 Nové rozvody plynovodu OPZ-2 - (odběrné plynové zařízení-2) HS - HASIČSKÝ SBOR Vr = (1 x 4,80) x 1,00 Vr = 4,80 m 3 /hod. CELKOVÁ REDUKOVANÁ SPOTŘEBA ZP (OPZ2) - 4,80 m 3 /hod. Nové rozvody plynovodu OPZ - (odběrné plynové zařízení) OBJEKT - CELKEM Vr = /(1 x 4,80)+ (1 x 2,65)/ x 0,93 + (1 x 1,10) x 1,00 Vr = 8,87 m 3 /hod. CELKOVÁ REDUKOVANÁ SPOTŘEBA ZP (OPZ) - 8,03 m 3 /hod. REKAPITULACE : Nové rozvody plynovodu OPZ - (odběrné plynové zařízení) OBJEKT - CELKEM Minimální hodinová spotřeba plynu (minimální spotřeba instalovaného spotřebiče) Maximální hodinová spotřeba plynu (součet maximálních spotřeb jednotlivých spotřebičů) Redukovaná hodinová spotřeba plynu (souběh spotřebičů dle TPG-G-70401, ČSN ) Médium Provozní tlak média - 0,12 m 3 /hod. - 8,55 m 3 /hod. - 8,03 m 3 /hod. - zemní plyn - 2,1 kpa Roční spotřeba plynu CELKEM : Spotřeba tepla (v palivu) Vytápění - 226,0 GJ = 62,78 MWh/rok Ohřev TUV - 15,0 GJ = 4,16 MWh/rok Sporák - 20,0 GJ = 5,56 MWh/rok Celkem - 261,0 GJ = 72, MWh/rok Eutrok = 261,0 GJ Eutrok = 261,0 x 2,7778 x 100 Eutrok = 72 0 kwh Qrok = 72 0 : 10,55 Qrok = m 3 /rok OBJEKT - CELKEM Spotřeba tepla (v palivu) - 261,0 GJ/rok - 72, MWh/rok Spotřeba paliva (zemní plyn) m3/rok

8 B) Popis technického řešení včetně schémat vnitřních rozvodů plynu v objektu, způsob odzkoušení bezpečnosti plynového zařízení před uvedením do provozu a způsob kontroly bezpečnosti při provozu. STÁVAJÍCÍ Plynovodní přípojka : STÁVAJÍCÍ plynovodní přípojka STL- PE100 SDR11 32x3,0mm DN-25, je napojena na plynovodní řad STL- PE100 d DN-40 na st.p.č.58/1. Plynovodní přípojka je dovedena do stavební niky 12x800mm, hl.300mm, se skříní ve stávajícím stavebním pilíři u objektu OÚ-. Skříň s plechovými dvířkami 1200x7mm s označením HUP a větracími otvory.ve skříni je osazen hlavní uzávěr plynu HUP- KK-DN-25, dále regulátor tlaku plynu B-10, uzávěr za regulátorem KK-DN-32. Za tímto uzávěrem, budou demontována 3x stávající obchodní měření s plynoměry -G4- a bude nově zřízeno 1x OBCHODNÍ MĚŘENÍ spotřeby plynu pro projektovaný záměr - objekt OU+HS. Pro přístavbu HS bude zřízeno odpočtové měření. Nově bude osazen uzávěr před obchodním plynoměrem KK-DN-32, membránový plynoměr dvouhrdlový G-6, typ BK PREMAGAS/ELSTER DN-32 s roztečí 2mm, (obchodní měření - 6,0m3/hod., min.0,06m3/hod., max.10m3/hod.), za plynoměrem osazen uzavírací kohout KK-DN-32. Umístění měřícího přístroje bude odpovídat technickým pravidlům TPG Za uzávěrem obchodního plynoměru DN-32, bude provedeno rozdělení OPZ plynovodu DN-32 - na dvě větve OPZ-1-OÚ a OPZ-2-HS. Na větvi OPZ-2-HS, bude umístěno odpočtové měření spotřeby plynu : uzávěr před plynoměrem KK-DN-32, membránový plynoměr dvouhrdlový G-4, typ BK PREMAGAS/ELSTER DN-32 s roztečí 2mm, (odpočtové měření - 4,0m3/hod., min.0,04m3/hod., max.6m3/hod.), za plynoměrem osazen uzavírací kohout KK-DN-32. Umístění měřícího přístroje bude odpovídat technickým pravidlům TPG Ze stavební niky se skříní HUP je proveden nový oddílný přívod do objektu OÚ- a HS-, a to k plynovým spotřebičům (odběrná plynová zařízení OPZ1 + OPZ2). Přívod plynovodu do jednotlivých částí objektu, bude zajištěn novým plynovodním potrubí NTL z potrubí ROBUST PE x3,6mm DN-32 SRD11 s ochranným pláštěm + signalizační vodič CYY 2,5, dle TPG a v souladu s ČSN EN Před objektem je umístěn přechodový spoj lpe-ocel dn40 - typ GC-I zaválcovaný-přivařovací DN-32. Ocelové potrubí DN-32 BRALEN s izolací je vedeno v drážce základu a tepelné izolaci zdiva 1.NP - vně objektu a bude zaústěno do objektu nad úrovní podlahy 1.NP. Prostup bude proveden v chráničce min.dn-65 s utěsněním trvaleplastickou hmotou. Za prostupem potrubí do objektu projektované stavby, bude osazen : Protipožární kulový uzávěr přímý s FIREBAGEM IVAR.G4T4 DN-32. Za uzávěrem je proveden nový rozvod plynovodu k plynovým spotřebičům. Vnitřní rozvody - odběrné plynové zařízení OPZ1 a OPZ2. Potrubí vnitřního plynovodu může být vedeno volně (viditelně) podél stěn a pod stropem nebo ve stavebních drážkách pod omítkou. Je třeba respektovat zákazy vedení plynovodu. Plynovod je zakázáno vést: a) nepřístupnými a nevětranými šachtami, výtahovými, větracími šachtami a šachtami pro shoz odpadků, b) komínovými průduchy a komínovým zdivem,

9 c) za i pod stavebně stabilně zabudovanými předměty (např. obezděnou vanou), d) půdami (netýká se podkrovních místností), e) ve schodišťových stupních nebo ve stropech (nevztahuje se na prostupy stropy a vedení v podlaze), f) prostorami jiného uživatele (cizím bytem), kromě stoupacího vedení. Stoupací vedení, kromě spotřebního rozvodu, nesmí procházet pokoji a kuchyněmi v bytech, g) místnostmi určenými pro elektrická zařízení (transformátorové stanice, strojovny výtahu apod.) Křížení dutého prostoru plynovodním potrubím je třeba provést pomocí chráničky (pouze přímý úsek trubky). Volně (po povrchu) vedené potrubí musí být v prostupech plnými stěnami a stropy opatřeno ochrannou trubkou. Vedení plynovodu v podlaze je možné pouze při dodržení požadavků TPG Prostupy volně vedeného potrubí zdmi budou řešeny pomocí ochranných trubek. Prostupy budou po provedení tlakové zkoužky utěsněny trvaleplastickou hmotou. Potrubí pod omítkou nesmí být uloženo do agresivního materiálu. Materiálem potrubí plynovodu uvnitř objektu bude ocelové závitové (DN15-DN32, jakosti ), potrubí spojované svařováním. Vedení plynovodu provedeno z ocelového potrubí závitového černého, spojovaného svařováním, jakosti v dimenzi DN15-DN32, v zaomítnutých drážkách ve svislých konstrukcích stavby. Potrubí taktéž vedeno po ocelových konzolkách s trubkovými objímkami ROMOS pro potrubí DN15-DN32. Konzoly budou kotveny do svislých konstrukcí stavby. Jako uzávěry budou použity kulové kohouty s atestem na zemní plyn, před spotřebiči budou osazeny uzávěry s protipožární armaturou FIREBAG IVAR. Prostupy do sousedních prostor a sousedních požárních úseků budou opatřeny protipožárními spojkami FIREBAG IVAR. - provedení dle ČSN a TPG. Plynovod bude realizován dle ČSN a TPG. Před uvedením plynovodu do provozu musí být provedena zkouška pevnosti a těsnosti podle ČSN EN 1775, ČSN a TPG a výchozí revize odběrného plynového zařízení podle vyhlášky č. 85/1978 Sb. Po provedení zkoušek pevnosti a těsnosti bude potrubí natřeno žlutým lakem. C) Popis fakturačního a podružného měření odběru plynu a jeho regulace, včetně uvedení parametrů měřícího a regulačního zařízení STAVEBNÍ PILÍŘ PRO UMÍSTĚNÍ OBCHODNÍHO MĚŘENÍ : Stavební nika - š=12mm, h=800mm, hl.300mm, se skříní pro osazení HUP + MaR zemního plynu s plechovými šířkami s označením HUP a větracími otvory dle ČSN a TPG. Montážní otvor - š=1200mm, h=7mm, hl.2mm. VYBAVENÍ NIKY OBCHODNÍ MĚŘENÍ : - přechodka lpe-ocel DN-25 - držák přechodky 1/ HLAVNÍ UZÁVĚR PLYNU - STÁVAJÍCÍ kulový plynový kohout - KK DN-25 - potrubí ocelové DN-25 2/ REGULAČNÍ SOUPRAVA S REGULÁTOREM TLAKU PLYNU - STÁVAJÍCÍ - vsuvka - redukce DN-25/DN-20

10 - filtrační sítko - regulátor tlaku plynu B-10 (max.10m3/h) DN-20/DN-32 - vsuvka jednoznačná DN-32 3/ kohout plynový kulový DN-32 - uzávěr za regulátorem - STÁVAJÍCÍ 4/ kohout plynový kulový DN-32 - rozpěrka (doplňující vybavení) 5/ MEMBRÁNOVÝ PLYNOMĚR G-6, TYP-BK PREMAGAS/ELSTER DN-32, rozteč 2mm - OBCHODNÍ MĚŘENÍ (6m3/h, min.0,06m3/h - max.10m3/h) 6/ kohout plynový kulový DN-32 - šroubení + 3x koleno + vsuvky DN-32 - T-kus odbočka DN-32/DN-32 - potrubí ocelové DN-32 - přechodka ocel-lpe DN-32 - držák přechodky VYBAVENÍ NIKY ODPOČTOVÉ MĚŘENÍ : - ocelové potrubí DN-32 - vsuvka jednoznačná DN-32 7/ kohout plynový kulový DN-32 - rozpěrka (doplňující vybavení) 8/ MEMBRÁNOVÝ PLYNOMĚR G-4, TYP-BK PREMAGAS/ELSTER DN-32, rozteč 2mm - ODPOČTOVÉ MĚŘENÍ (6m3/h, min.0,06m3/h - max.10m3/h) 9/ kohout plynový kulový DN-32 - šroubení + 3x koleno + vsuvky DN-32 - potrubí ocelové DN-32 - přechodka ocel-lpe DN-32 - držák přechodky D) Popis strojního zařízení, spotřebičů, regulace plynu u spotřebičů, plynového zařízení kotelny, umístění hlavních uzávěrů plynu a popis trasy. Tepelná bilance Tepelné ztráty jsou vypočítány dle ČSN EN 12831, kdy v jednotlivých místnostech se dosáhne teplot vyznačených ve výkresu. Tepelné ztráty činí 28,4 kw. Roční spotřeba tepla pro vytápění činí 226,0 GJ. Spotřeba tepla na přípravu TUV bude 15,0 GJ. Spotřeba tepla na přípravu pokrmů bude 20,0 GJ. Vytápění Zdroj tepla Objekt je rozdělen do dvou funkčních částí. Hlavním zdrojem tepla v objektu obecního úřadu, bude plynový kondenzační kotel o výkonu 25 kw s přípravou teplé vody v zásobníku o objemu 120 litrů. Zásobník bude umístěn pod kotlem a bude připojen propojovací sadou, která je součástí kotle. Kotel bude osazen v technické místnosti 115. Kotel bude odkouřen do zděného komína. Kotel bude vybaven automatickou regulací a bude do systému připojen přes anuloid. Za anuloidem bude osazen kompaktní rozdělovač sběrač pro tři směšované okruhy. První okruh bude zásobovat přízemí obecního úřadu, druhý podkroví a třetí bude sloužit pro vytápění dílny

11 údržby. Okruhy budou vybaveny oběhovými čerpadly a směšováním a budou řízeny dle pokojových termostatuů v jednotlivých referenčních místnostech. Hlavním zdrojem tepla v objektu hasičského sboru bude plynový kondenzační kotel o výkonu 45kW s přípravou teplé vody v zásobníku o objemu 120 litrů. Zásobník bude umístěn pod kotlem abude připojen propojovací sadou, která je součástí kotle. Kotel bude osazen v technické místnosti 129. Kotel bude odkouřen do třísložkového komína vedeného po fasádě. Kotel bude vybaven automatickou regulací a bude do systému připojen přes anuloid. Za anuloidem bude osazen kompaktní rozdělovač sběrač pro dva směšované okruhy a jeden bez směšování. První okruh bude zásobovat zázemí hasičského sboru, druhý otopnou soustavu ve vytápěné garáži a přidruženém prostoru garáže ve 2NP a třetí bude sloužit pro dotápění prostoru garáže prostřednictvím teplovzušné jednotky sahara. Dopuštění systému bude realizováno automatickým dopouštěním z okruhu pitné vody, přes změkčovací stanici. UMÍSTĚNÍ HLAVNÍCH UZÁVĚRŮ : 1/ Nika stavební se skříní HUP : HUP KK-DN-25 Uzávěr před obchodním plynoměrem KK-DN-32 Uzávěr za obchodním plynoměrem KK-DN-32 Uzávěr před odpočtovým plynoměrem KK-DN-32 Uzávěr za odpočtovým plynoměrem KK-DN-32 2/ V prostoru za vstupem do objektu OU a HS : Protipožární kulový uzávěr přímý s FIREBAGEM IVAR.G4T4 DN-32 Protipožární kulový uzávěr přímý s FIREBAGEM IVAR.G4T4 DN-32 3/ Plynové spotřebiče Uzávěry před plynovými spotřebiči s protipožární armaturou FireBag IVAR.G2T40 DN-15 a DN-20. Podmínky připojení na plynovodní síť v souladu se závazným stanoviskem provozovatele (výpočet tlakových ztrát a dimenzování plynovodu). Doložená souhlasná a zapracovaná stanoviska, rozhodnutí, vyjádření : STANOVISKA VYJÁDŘENÍ SMLOUVY : - RWE GasNet s.r.o. Klišská č.p.940, Ústí nad Labem Smlouva o připojení k distribuční soustavě Č. : - RWE Distribuční služby, s.r.o. Plynárenská č.p.499/1, Brno OPZ existence sítí z pohledu dotyku na plynárenská zařízení n.zn.. - RWE Distribuční služby, s.r.o. Plynárenská č.p.499/1, Brno OPZ odběrné plynárenské zařízení n.zn.. odsouhlasení projektové dokumentace odběrné plynárenského zařízení - OPZ. dimenzování nového nízkotlakého plynovodu je následující: a) Písmeny nebo číslicemi se označí úseky potrubí s rozdílnými objemovými průtoky plynu (mezi spotřebičem a odbočkou nebo mezi odbočkami). b) Podle vztahu (6.1) se stanoví redukovaný odběr plynu V r v každém úseku. c) Změří se skutečná délka ležatého potrubí (bez stoupacího vedení) L v trase od hlavního uzávěru plynu k nejvzdálenějšímu spotřebiči.

12 d) Vypočítá se ztráta tlaku Δp L v Pa/m v ležatém potrubí domovního plynovodu podle vztahu: Δp L = Δp c / (L + Σl e ) (6.2) kde Δp c je celková ztráta tlaku v ležatém potrubí v Pa, která má dovolenou hodnotu Δp c = 100 Pa, L - skutečná délka ležatého potrubí v m, tj. délka od hlavního uzávěru plynu až k nejvzdálenějšímu spotřebiči (bez stoupacího vedení), Σl e - součet ekvivalentních délkových přirážek pro tvarovky a armatury v m podle tabulky 6.1 (za každou odbočkou se předpokládá redukce, do součtu se zahrnou také ekvivalentní délkové přirážky pro kolena na stoupacím vedení). e) Jmenovitá světlost DN (vnitřní průměr) ležatého potrubí se stanoví podle ztráty tlaku Δp L v Pa/m (viz vztah (6.2)) tak, že se v tabulce 6.2 nalezne stejná nebo nejblíže nižší ztráta tlaku Δp a k ní se nalezne stejná nebo nejblíže vyšší hodnota redukovaného odběru plynu V r v m 3 /h a tomu odpovídající jmenovitá světlost DN (vnitřní průměr) potrubí. f) Jmenovitá světlost DN (vnitřní průměr) stoupacího vedení se stanoví tak, že se v tabulce 6.2 nalezne ztráta tlaku 2 Pa/m potrubí a k ní se nalezne stejná nebo nejblíže vyšší hodnota redukovaného odběru plynu V r v m 3 /h a tomu odpovídající jmenovitá světlost DN (vnitřní průměr) stoupacího vedení. Pokud se na stoupacím vedení nenacházejí žádné tvarovky a armatury, může se při stanovení jmenovité světlosti DN (vnitřního průměru) stoupacího vedení předpokládat ztráta tlaku až 5 Pa/m. g) Ve směru proudění plynu se jmenovitá světlost DN potrubí nesmí zvětšovat. Tabulka 6.1 Orientační hodnoty ekvivalentních délkových přirážek pro tvarovky a armatury podle TPG (výběr) Tvarovka nebo armatura Ekvivalentní přirážka l e m T kus (průchod) 0,5 T kus (odbočení) 1,3 Koleno 0,7 Redukce 0,4 Kulový kohout přímý nebo šoupátko 0,5 Kulový kohout rohový 1,3 Tabulka 6.2 Ztráty tlaku v závislosti na jmenovité světlosti potrubí a redukovaném odběru zemního plynu podle TPG (výběr) DN 1) Ztráta tlaku Δp Pa/m ,667 0,5 0,4 0,33 0,25 0,2 Redukovaný odběr plynu V r m 3 /h

13 15 1,81 1,62 1,40 1,14 0,81 0,66 0,57 0,51 0,46 0,40 0, ,71 3,32 2,87 2,34 1,66 1,34 1,17 1,05 0,95 0,83 0, ,48 5,79 5,02 4,10 2,90 2,37 2,05 1,83 1,66 1,45 1, ,00 10,70 9,30 7,59 5,37 4,38 3,80 3,40 3,03 2,68 2, ,00 18,80 16,20 13,30 9,38 7,66 6,63 5,93 5,39 4,69 4,19 36,60 32,80 28,40 23,20 16,40 13,40 11,60 10,40 9,41 8,19 7,33 1) U měděného a polyetylénového potrubí se jedná o vnitřní průměr v mm. Δp c Celková ztráta tlaku v ležatém potrubí v Pa, která má dovolenou hodnotu Δp c = max.100 Pa Δp c skut. Celková vypočtená ztráta tlaku v ležatém potrubí v Pa, od nejvzdálenějšího odběrného plynového zařízení má dovolenou hodnotu Δp c skut. vnitřní rozvody = 20,0 Pa Δpc skut. vnější rozvody = 30,0 Pa Δpc skut. =,0 Pa Popis plynových spotřebičů v rozdělení dle parametrů příkonu (do kw a nad kw) a jejich propojení na instalaci plynovodu, předběžný soupis základního zařízení PLYNOVÉ SPOTŘEBIČE DO kw : I/ Plynový kondenzační kotel + nepřímoohřívaný zásobník TUV o jmenovitém výkonu 6,5-25,0 kw. (ZP - 0,65-2,65 m3/hod.) Na přívodu plynu osazen : Kulový uzávěr rohový s protipožární armaturou FireBag IVAR.G2T40 DN-15 + připojovací nerezová ohebná trubka TFA12 DN-15 II/ Plynová vařidlová deska MORA (1-9,0kW - ZP 0,12-1,10 m3/hod.) Na přívodu plynu osazen : Kulový uzávěr rohový s protipožární armaturou FireBag IVAR.G2T40 DN-15 + připojovací nerezová ohebná trubka TFA12 DN-15 III/ Plynový kondenzační kotel + nepřímoohřívaný zásobník TUV o jmenovitém výkonu 12,5-45,0 kw. (ZP - 1,30-4,80 m3/hod.) Na přívodu plynu osazen : kulový uzávěr rohový s protipožární armaturou FireBag IVAR.G2T40 DN-20 + připojovací nerezová ohebná trubka TFA34 DN-20 PLYNOVÉ SPOTŘEBIČE NAD kw : V objektu novostavby RD jsou instalovány pouze spotřebiče do kw.

14 Požadavky na profese : Stavební část: provést a zaizolovat prostupy obvodovými a nosnými konstrukcemi, prostupy střechou pro odkouření spotřebičů Elektroinstalace: Přivést silové napájení plynového kotle Zdravotní technika: Přivést studenou vodu pro dopouštění plynového kotle Zemní plyn Přivést plynovod k plynovým spotřebičům. ZÁVĚR Před zahájením prací bude provedeno přesné vytyčení a vyznačení vedení veškerých stávajících inženýrských sítí a instalací, aby během prací nedošlo k jejich poškození!!! Při provádění veškerých prací při realizaci nutno dodržovat všechny předpisy BOZP. Nově upraveny především zákonem č. 262/2006 Sb (zákoník práce), zákonem č.309/2006 Sb. (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci) a nařízením vlády č.591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích a souvisejících technických norem. Před zahájením prací budou všichni pracovníci seznámeni se zněním zákonů, vyhlášek a nařízení vlády a bude vedena řádná dokumentace BOZP. Zemní práce Pro přípojky a ostatní potrubí uložená v zemi jsou hloubeny výkopové rýhy. Tam, kde bude potrubí uloženo na násypu je třeba tento násyp předem dobře zhutnit. Při provádění je třeba dodržovat zásady bezpečnosti práce. Výkopy o hloubce větší než 1,4m je nutno pažit příložným pažením. Výkopy je nutno ohradit a označit. Případnou podzemní vodu je třeba z výkopů odčerpávat. Výkopek bude po dobu výstavby uložen podél rýh, přebytečná zemina odvezena na skládku. Před prováděním zemních prací je nutno, aby provozovatelé všech podzemních inženýrských sítí tyto sítě vytýčili (u provozovatelů objedná investor nebo dodavatel stavby). Při křížení a souběhu s jinými sítěmi budou dodrženy vzdálenosti podle ČSN , normy ČSN , ČSN , ČSN , ČSN a podmínky provozovatelů těchto sítí. Při zjištění nesouladu polohy sítí s mapovými podklady získanými od jejich provozovatelů, je nutná konzultace s příslušnými provozovateli. Výkopové práce v místě křížení a souběhu s jinými sítěmi je nutno provádět ručně a velmi opatrně bez použití pneumatického, bateriového nebo motorového nářadí, aby nedošlo k poškození křížených sítí. Obnažené křížené sítě je při zemních pracích nutno zabezpečit proti poškození. Před zásypem výkopů budou provozovatelé obnažených inženýrských sítí přizváni ke kontrole jejich stavu. O této kontrole bude proveden zápis do stavebního deníku. Lože a obsyp křížených sítí budou uvedeny do původního stavu.

15 Tabulka 1 - Ochranná pásma sítí technického vybavení - vzdálenosti od budov při souběhu (pokud jsou sítě vedeny ve veřejném pozemku jedná se o vzdálenosti při souběhu s hranicemi soukromých pozemků) Druh sítě Ochranné pásmo vzdálenost od povrchu sítě m Vodovod do DN 0 1,5 Vodovod nad DN 0 2,5 Kanalizace do DN 0 1,5 Kanalizace nad DN 0 2,5 Nízkotlaký nebo středotlaký plynovod 1,0 Tepelná síť 2,5 Elektrický kabel do 110 kv 1,0

16 Práce budou prováděny dle platných ČSN a vyhlášek : PLYNOVOD ČSN Technické výkresy Instalace Zdravotnětechnické a plynovodní instalace ČSN Tepelné soustavy v budovách Příprava teplé vody Navrhování a projektování ČSN Tepelné soustavy v budovách Zabezpečovací zařízení ČSN Prostorové uspořádání sítí technického vybavení ČSN Návrh a provádění zemního tělesa pozemních komunikací ČSN Kotelny se zařízeními na plynná paliva ČSN Ochrana před účinky atmosférické elektřiny ČSN EN až 4 ( ) Zásobování plynem Plynovody s nejvyšším provozním tlakem do 16 barů včetně ČSN EN 1775 (386441) Zásobování plynem - Plynovody v budovách - Nejvyšší Provozní tlak <= 5 bar Provozní požadavky ČSN Průmyslové plynovody ČSN EN (731000) Eurokód 7: Navrhování geotechnických konstrukcí ČSN (736133) Návrh a provádění zemního tělesa pozemních komunikací TPG Regulátory tlaku plynu pro vstupní tlak do 5 barů včetně. Umísťování a provoz TPG Plynovody a přípojky z polyetylénu TPG Plynovody a přípojky z oceli s nejvyšším provozním tlakem do 100 barů včetně TPG Odběrná plynová zařízení a spotřebiče na plynná paliva v budovách TPG Domovní plynovody z vícevrstvých trubek. Navrhování a stavba TPG Plynoměry. Umísťování, připojování a provoz TPG Systém rozdělení spotřebičů na plynná paliva TPG Připojování odběrných plynových zařízení a jejich uvádění do provozu TPG Svařování plynovodů a přípojek z polyetylenu Ostatní související ČSN, Technická pravidla GAS (TPG) Vše včetně citovaných souvisejících norem ČSN a vyhlášek. Datum: duben 2016 Vypracoval: Vladimír Erben

17 1400 HUP + REGULACE A MĚŘENÍ SPOTŘEBY PLYNU -NIKA POZNÁMKA HUP Plynovodní přípojka -STL- STÁVAJÍCÍ - DN-25 + ochranná trubka + signalizační vodič CYY-2,5 Zásobování plynem pro objekty OÚ a HS PŘED ZAPOČETÍM VÝKOPOVÝCH PRACÍ INVESTOR ZAJISTÍ VYTYČENÍ A VYZNAČENÍ VEŠKERÝCH VEDENÍ INŽENÝRSKÝCH SÍTÍ V PROSTORU STAVBY A V MÍSTECH VÝKOPOVÝCH PRACÍ DANÝCH ZÁMĚREM A PROJEKTOVOU DOKUMENTACÍ!!! PLYNOVODNÍ POTRUBÍ - NTL ROBUST PE-100 SDR11 40x3,6mm DN-32 (ochranná vrstva PE + signalizační vodič CYY 2,5) PLYNOVODNÍ POTRUBÍ - NTL ROBUST PE-100 SDR11 40x3,6mm DN-32 (ochranná vrstva PE + signalizační vodič CYY 2,5) 300 HLAVNÍ PROJEKTANT ing. Simona Skrbková Lhotecká č.p.333, Dolní Bousov IČO tel , skrbkova@volny.cz STAVEBNÍ ÚŘAD: Mladá Boleslav OBSAH VÝKRESU: HUP + REGULACE + OBCHODNÍ MĚŘENÍ - přechodka lpe-ocel DN-25 - držák přechodky 1/ HLAVNÍ UZÁVĚR PLYNU - STÁVAJÍCÍ kulový plynový kohout - KK DN-25 - potrubí ocelové DN-25 2/ REGULAČNÍ SOUPRAVA S REGULÁTOREM TLAKU PLYNU - STÁVAJÍCÍ - vsuvka - redukce DN-25/DN-20 - filtrační sítko - regulátor tlaku plynu B-10 (max.10m3/h) DN-20/DN-32 - vsuvka jednoznačná DN-32 3/ kohout plynový kulový DN-32 - uzávěr za regulátorem - STÁVAJÍCÍ 4/ kohout plynový kulový DN-32 - rozpěrka (doplňující vybavení) 5/ MEMBRÁNOVÝ PLYNOMĚR G-6, TYP-BK PREMAGAS/ELSTER DN-32, rozteč 2mm - OBCHODNÍ MĚŘENÍ (6m3/h, min.0,06m3/h - max.10m3/h) 6/ kohout plynový kulový DN-32 - šroubení + 3x koleno + vsuvky DN-32 - T-kus odbočka DN-32/DN-32 - potrubí ocelové DN-32 - přechodka ocel-lpe DN-32 - držák přechodky ODPOČTOVÉ MĚŘENÍ SPOTŘEBY ZP - HS - ocelové potrubí DN-32 - vsuvka jednoznačná DN-32 7/ kohout plynový kulový DN-32 - rozpěrka (doplňující vybavení) 8/ MEMBRÁNOVÝ PLYNOMĚR G-4, TYP-BK PREMAGAS/ELSTER DN-32, rozteč 2mm - ODPOČTOVÉ MĚŘENÍ (4m3/h, min.0,04m3/h - max.6m3/h) 9/ kohout plynový kulový DN-32 - šroubení + 3x koleno + vsuvky DN-32 - potrubí ocelové DN-32 - přechodka ocel-lpe DN-32 - držák přechodky E PROJEKTANT Vladimír Erben Jeřábkova č.p.68, 7 43 SOBOTKA IČO Šafaříkova č.p.277/ii, Mladá Boleslav tel , fax PROJEKČNÍ KANELÁŘ DATUM: 03/2016 INVESTOR: Obec Plazy, Plazy č.p.46, Mladá Boleslav STUPEŇ: Projektová dokumentace NÁZEV AKCE: ( DUR/DSP ) PŘÍSTAVBA HASIČSKÉHO SBORU A TECHNICKÉHO ZÁZEMÍ -OÚ- VČETNĚ STAVEBNÍCH ÚPRAV OBECNÍHO ÚŘADU, na st.p.č.58/1, 58/2, 18/1 a p.č.54 + ÚPRAVA PŘILEHLÝCH PLOCH + INŽENÝRSKÉ SÍTĚ, k.ú. Plazy PLYNOVOD - PILÍŘ SE SKŘÍNÍ - HUP + MAR MĚŘÍTKO: 1 : 25 ČÍSLO VÝKRESU: D.1.4. ZTI-b13

18 Allplan LEGENDA (1800) 20(1800) , ,230 +0,230 +0,230-0,020 +0,000 1.NP - PŮDORYS (0) 4200(0) 4200(0) 2300(0) 17(800) 17(800) 3700(0) OBJEKT OBECNÍHO ÚŘADU A HASIČSKÉHO SBORU na p.č.54 a st.p.č.18/1, 58/1, 58/2 k.ú. PLAZY , ,000 Prostup v chráničce DN- s utěsněním trvaleplastickým těsněním (800) 17(800) 17(800) 2300(0) 17(800) (10) 10(10) 10(10) 10(10) 10(10) 10(10) 10(10) 10(1300) 10(1300) 12(1300) 12(1300) 12(1300) 12(1300) 12(1300) 17(800) 17(800) 17(800) HUP+REGULACE+OBCHODNÍ MĚŘENÍ - přechodka lpe-ocel DN-25 - držák přechodky 1/ HLAVNÍ UZÁVĚR PLYNU - STÁVAJÍCÍ kulový plynový kohout - KK DN-25 - potrubí ocelové DN-25 2/ REGULAČNÍ SOUPRAVA S REGULÁTOREM TLAKU PLYNU - STÁVAJÍCÍ - vsuvka - redukce DN-25/DN-20 - filtrační sítko - regulátor tlaku plynu B-10 (max.10m3/h) DN-20/DN-32 - vsuvka jednoznačná DN-32 3/ kohout plynový kulový DN-32 - uzávěr za regulátorem - STÁVAJÍCÍ 4/ kohout plynový kulový DN-32 - rozpěrka (doplňující vybavení) 5/ MEMBRÁNOVÝ PLYNOMĚR G-6, TYP-BK PREMAGAS/ELSTER DN-32, rozteč 2mm - OBCHODNÍ MĚŘENÍ (6m3/h, min.0,06m3/h - max.10m3/h) 6/ kohout plynový kulový DN-32 - šroubení + 3x koleno + vsuvky DN-32 - T-kus odbočka DN-32/DN-32 - potrubí ocelové DN-32 - přechodka ocel-lpe DN-32 - držák přechodky Plynový kondenzační kotel + nepřímoohřívaný zásobník TUV o jmenovitém výkonu 12,5-45,0 kw. (ZP - 1,30-4,80 m3/hod.) Na přívodu plynu osazen : kulový uzávěr rohový s protipožární armaturou FireBag IVAR.G2T40 DN-20 + připojovací nerezová ohebná trubka TFA34 DN-20 Za obvodovou stěnou v uzaviratelné větrané nice je osazen uzávěr plynu v objektu KK-DN-32 FireBag IVAR G4T4 s protipožární armaturou Ocelové potrubí (BRALEN) DN-32 bude vedeno drážkou základem a obvodovou stěnou (vně) s prostupem do prostoru 1.NP nad úrovní podlahy. Přechodový spoj lpe-ocel DN NP-DN-32 ODPOČTOVÉ MĚŘENÍ SPOTŘEBY ZP-HS - ocelové potrubí DN-32 - vsuvka jednoznačná DN-32 7/ kohout plynový kulový DN-32 - rozpěrka (doplňující vybavení) 8/ MEMBRÁNOVÝ PLYNOMĚR G-4, TYP-BK PREMAGAS/ELSTER DN-32, rozteč 2mm - ODPOČTOVÉ MĚŘENÍ (4m3/h, min.0,04m3/h - max.6m3/h) 9/ kohout plynový kulový DN-32 - šroubení + 3x koleno + vsuvky DN-32 - potrubí ocelové DN-32 - přechodka ocel-lpe DN-32 - držák přechodky Plynový kondenzační kotel + nepřímoohřívaný zásobník TUV o jmenovitém výkonu 6,5-25,0 kw. (ZP - 0,65-2,65 m3/hod.) Na přívodu plynu osazen : kulový uzávěr rohový s protipožární armaturou FireBag IVAR.G2T40 DN-15 + připojovací nerezová ohebná trubka TFA12 DN-15 Za obvodovou stěnou v uzaviratelné větrané nice je osazen uzávěr plynu v objektu KK-DN-32 FireBag IVAR G4T4 s protipožární armaturou Ocelové konzolky s trubkovými třmeny ROMOS s pryží NP-DN-25 Přechodový spoj lpe-ocel DN-32 Prostup v chráničce DN-65 s utěsněním trvaleplastickým těsněním. 1.NP-DN-25 LEGENDA Prostup v chráničce DN- s utěsněním trvaleplastickým těsněním ,020 Ocelové konzolky s trubkovými třmeny ROMOS s pryží NP-DN-20 1.NP-DN-32 1.NP-DN Prostup v chráničce DN-65 s utěsněním trvaleplastickým těsněním. Ocelové potrubí (BRALEN) DN-32 bude vedeno drážkou základem a obvodovou stěnou (vně) s prostupem do prostoru 1.NP nad úrovní podlahy , , Nové plynovodní vedení -NTL- provedeno z potrubí ROBUST PE x3,7mm DN-32 s ochranným pláštěm + signalizační vodič CYY 2,5 Nové plynovodní vedení -NTL- provedeno z potrubí ROBUST PE-100 SDR11 40x3,7mm DN-32 + ochranný plášť + signalizační vodič CYY-2,5 Potrubí vedeno z plynoměrového pilíře do objektu OÚ a HS Potrubí je vedeno vně základu a obvodového zdiva s prostupem nad úrovní podlahy 1.NP v trubní chráničce. Vnitřní vedení plynovodu provedeno z ocelového potrubí závitového černého, spojovaného svařováním, jakosti v dimenzích DN-15 až DN-32. Plynová varná deska o jmenovitém výkonu 1,0-2,5-2,5-3,0 = 9,0kW. (ZP - 0,12-1,10 m3/hod.) Na přívodu plynu osazen : Kulový uzávěr rohový s protipožární armaturou FireBag IVAR.G2T40 DN-15 + připojovací nerezová ohebná trubka TFA12 DN-15 1.NP-DN-20 Ocelové konzolky s trubkovými třmeny ROMOS s pryží Plynovodní řad -STL- Plynovodní přípojka -STL- STÁVAJÍCÍ - DN-25 + ochranná trubka + signalizační vodič CYY-2,5 Zásobování plynem pro objekty OÚ a HS ,020 0, Skříň -HUP- stávající stavební pilíř u objektu HUP + MaR zemního plynu s plechovými dvířkami nika - š=12mm, hl.4mm, h=800mm montážní otvor - š=1200mm, hl.4mm, h=7mm Nové plynovodní vedení -NTL- provedeno z potrubí ROBUST PE x3,7mm DN-32 s ochranným pláštěm + signalizační vodič CYY 2,5 POZNÁMKA Plynoměr G-6 OBCH.MĚŘENÍ (viz. legenda) Plynoměr G-4 ODP.MĚŘENÍ (viz. legenda) (800) 17(800) 17(800) Stávající plynovodní přípojka -STL- DN-25 v ochranné trubce + signalizační vodič CYY 2,5 Napojeno na STL-řad d- PŘED ZAPOČETÍM VÝKOPOVÝCH PRACÍ INVESTOR ZAJISTÍ VYTYČENÍ A VYZNAČENÍ VEŠKERÝCH VEDENÍ INŽENÝRSKÝCH SÍTÍ V PROSTORU STAVBY A V MÍSTECH VÝKOPOVÝCH PRACÍ DANÝCH ZÁMĚREM A PROJEKTOVOU DOKUMENTACÍ!!! HLAVNÍ PROJEKTANT ing. Simona Skrbková Lhotecká č.p.333, Dolní Bousov IČO tel , skrbkova@volny.cz STAVEBNÍ ÚŘAD: Mladá Boleslav OBSAH VÝKRESU: E číslo PROJEKTANT účel místnosti vstupní zádveří + chodba schodiště 1.NP - 2.NP provozovna - služby - zádveří provozovna - služby - šatna provozovna - služby obecní úřad - kancelář obecní úřad - zasedací místnost obecní úřad - archiv úklidová komora zádveří - umyvárna - muži pisoár - muži WC - muži zádveří - umyvárna - ženy WC - ženy WC - OsOSP obecní úřad - technická místnost kuchyňka příruční sklad hasiči - klubovna obecní úřad - údržba - dílna obecní úřad - údržba - šatna hasiči - vstupní zádveří hasiči - sklad hasiči - šatna hasiči - chodba hasiči - zádveří - umyvárna hasiči - pisoár + sprcha hasiči - WC hasiči - úklidová komora hasiči - technická místnost hasiči - garáž - 3x stání hasiči - dílna hasiči - schodiště 1.NP-2.NP 133 hasiči - věž - sušení hadic Vladimír Erben Jeřábkova č.p.68, 7 43 SOBOTKA IČO Šafaříkova č.p.277/ii, Mladá Boleslav tel , fax PROJEKČNÍ KANELÁŘ DATUM: 03/2016 INVESTOR: Obec Plazy, Plazy č.p.46, Mladá Boleslav STUPEŇ: Projektová dokumentace NÁZEV AKCE: ( DUR/DSP ) PŘÍSTAVBA HASIČSKÉHO SBORU A TECHNICKÉHO ZÁZEMÍ -OÚ- VČETNĚ STAVEBNÍCH ÚPRAV OBECNÍHO ÚŘADU, na st.p.č.58/1, 58/2, 18/1 a p.č.54 + ÚPRAVA PŘILEHLÝCH PLOCH + INŽENÝRSKÉ SÍTĚ, k.ú. Plazy PLYNOVOD - 1.NP - PŮDORYS MĚŘÍTKO: 1 : 75 ČÍSLO VÝKRESU: plocha 35,70 2,70 2,45 2,85 13,40 19,25 26,70 6,45 1,90 4,55 1,45 1,35 4,55 1,90 4,80 10,05 9, 5,25 17,10 40,15 7, 6,00 33,90 10,40 14,80 1,55 3, 1,70 2,00 7,75 154,90 20,90 4,10 5,00 D.1.4. ZTI-b11

19 Allplan NP-DN-20 Prostup v chráničce DN- s utěsněním trvaleplastickým těsněním. 1.NP 1.NP-DN-25 1.NP-DN-20 Plynový kondenzační kotel + nepřímoohřívaný zásobník TUV o jmenovitém výkonu 6,5-25,0 kw. (ZP - 0,65-2,65 m3/hod.) Na přívodu plynu osazen : kulový uzávěr rohový s protipožární armaturou FireBag IVAR.G2T40 DN-15 + připojovací nerezová ohebná trubka TFA12 DN-15 DN-32 1.NP PLYNOVOD - IZOMETRIE Plynový kondenzační kotel + nepřímoohřívaný zásobník TUV o jmenovitém výkonu 12,5-45,0 kw. (ZP - 1,30-4,80 m3/hod.) Na přívodu plynu osazen : kulový uzávěr rohový s protipožární armaturou FireBag IVAR.G2T40 DN-20 + připojovací nerezová ohebná trubka TFA34 DN-20 Za obvodovou stěnou v uzaviratelné větrané nice je osazen uzávěr plynu v objektu KK-DN-32. FireBag IVAR G4T4 s protipožární armaturou 1.NP-DN-25 1.NP-DN-25 DN-25 DN-32 1.NP-DN-20 1.NP-DN-20 Ocelové konzolky s trubkovými třmeny ROMOS s pryží 1.NP-DN-25 Za obvodovou stěnou v uzaviratelné větrané nice je osazen uzávěr plynu v objektu KK-DN-32. FireBag IVAR G4T4 s protipožární armaturou Vnitřní plynovod z ocelového potrubí závitového černého, spojovaného svařováním, jakosti v dimenzi DN-15 až DN-32. Vedení plynovodu provedeno po svislých konstrukcích stavby v drážkách ve zdivu, nebo po ocelových konzolách s trubkovými objímkami ROMOS pro potrubí DN-15 až DN-32. Ocelové konzolky s trubkovými třmeny ROMOS s pryží DN-32 DN-25 DN-32 Prostup v chráničce DN-65 s utěsněním trvaleplastickým těsněním. Ocelové potrubí (BRALEN) DN-32 bude vedeno drážkou základem a obvodovou stěnou (vně) s prostupem do prostoru 1.NP nad úrovní podlahy. Přechodový spoj lpe-ocel d-40/dn NP-DN-25 Plynová varná deska o jmenovitém výkonu 1,0-2,5-2,5-3,0 = 9,0kW. (ZP - 0,12-1,10 m3/hod.) Na přívodu plynu osazen : Kulový uzávěr rohový s protipožární armaturou FireBag IVAR.G2T40 DN-15 + připojovací nerezová ohebná trubka TFA12 DN-15 Koleno d40/90 lpe elektrotvarovka Plynovodní potrubí - NTL ROBUST PE x3,6mm SDR-11 DN-32 ochranný plášť + signalizační vodič CYY 2, Prostup v chráničce DN-65 s utěsněním trvaleplastickým těsněním. Ocelové potrubí (BRALEN) DN-32 bude vedeno drážkou základem a obvodovou stěnou (vně) s prostupem do prostoru 1.NP nad úrovní podlahy. Přechodový spoj lpe-ocel d-40/dn Nové plynovodní vedení -NTL- provedeno z potrubí ROBUST PE-100 SDR-11 40x3,7mm DN-32 Potrubí vedeno z plynoměrového pilíře do objektu -HS- Plynovodní potrubí - NTL ROBUST PE x3,6mm SDR-11 DN-32 ochranný plášť + signalizační vodič CYY 2, Objekt obecního úřadu -OÚ- Regulační souprava s regulátorem tlaku plynu B-10 (max.10m3/h) Membránový plynoměr G-6, TYP BK, PREMAGAS/ELSTER DN-32, rozteč 2mm OBCHODNÍ MĚŘENÍ HUP - plynový kulový kohout KK - DN 25 Přechodky lpe-ocel (ocel-lpe) jsou kotveny pomocí ocelových držáků. Nové plynovodní vedení -NTL- provedeno z potrubí ROBUST PE-100 SDR-11 40x3,7mm DN-32 Potrubí vedeno z plynoměrového pilíře do objektu -OÚ- Před a za plynoměrem osazeny uzávěry - KK-DN-32 Na potrubí NTL DN-32 osazen T-kus DN-32/DN-32 Membránový plynoměr G-4, TYP BK, PREMAGAS/ELSTER DN-32, rozteč 2mm ODPOČTOVÉ MĚŘENÍ Přechodka ocel-lpe kotvena pomocí ocelových držáků. Koleno d40/90 lpe elektrotvarovka Koleno d40/90 lpe elektrotvarovka Ochranná trubka dn-75 DN-65 lpe POZNÁMKA PŘED ZAPOČETÍM VÝKOPOVÝCH PRACÍ INVESTOR ZAJISTÍ VYTYČENÍ A VYZNAČENÍ VEŠKERÝCH VEDENÍ INŽENÝRSKÝCH SÍTÍ V PROSTORU STAVBY A V MÍSTECH VÝKOPOVÝCH PRACÍ DANÝCH ZÁMĚREM A PROJEKTOVOU DOKUMENTACÍ!!! PODÉLNÝ ŘEZ PLYNOVODNÍ PŘÍPOJKOU - STL 1.NP Koleno d40/90 lpe elektrotvarovka 1.NP Svislá část přípojky v ochranné trubce lpe Koleno d 32/90 lpe elektrotvarovka LEGENDA HUP DN Zpevněná plocha - BZD parkovací stání Před a za plynoměrem osazeny uzávěry - KK-DN-32 Stavební nika se skříní pro osazení HUP + MaR zemního plynu s plechovými dvířkami š=12mm, hl.4mm, h=800mm montážní otvor š=1200mm, hl.4mm, h=7mm PLYNOVODNÍ PŘÍPOJKA -STL- STÁVAJÍCÍ DN-25 V OCHRANNÉ TRUBCE + VODIČ CYY-2,5 Ochranná trubka dn-75 DN-65 lpe PLYNOVODNÍ PŘÍPOJKA -STL- STÁVAJÍCÍ DN-25 V OCHRANNÉ TRUBCE + VODIČ CYY-2, (V+S část) Plynovodní řad -STL- Plynovodní přípojka -STL- STÁVAJÍCÍ - DN-25 + ochranná trubka + signalizační vodič CYY-2,5 Zásobování plynem pro objekty OÚ a HS Nové plynovodní vedení -NTL- provedeno z potrubí ROBUST PE-100 SDR11 40x3,7mm DN-32 + ochranný plášť + signalizační vodič CYY-2,5 Potrubí vedeno z plynoměrového pilíře do objektu OÚ a HS Potrubí je vedeno vně základu a obvodového zdiva s prostupem nad úrovní podlahy 1.NP v trubní chráničce. Vnitřní vedení plynovodu provedeno z ocelového potrubí závitového černého, spojovaného svařováním, jakosti v dimenzích DN-15 až DN-32. Navrtávací přípojkový T-kus Georg Fischer Glynwed-rialen PE d-/ STL PLYNOVOD PE dn DN-40 HLAVNÍ PROJEKTANT ing. Simona Skrbková Lhotecká č.p.333, Dolní Bousov IČO tel , skrbkova@volny.cz STAVEBNÍ ÚŘAD: Mladá Boleslav OBSAH VÝKRESU: HUP + REGULACE + OBCHODNÍ MĚŘENÍ - přechodka lpe-ocel DN-25 - držák přechodky 1/ HLAVNÍ UZÁVĚR PLYNU - STÁVAJÍCÍ kulový plynový kohout - KK DN-25 - potrubí ocelové DN-25 2/ REGULAČNÍ SOUPRAVA S REGULÁTOREM TLAKU PLYNU - STÁVAJÍCÍ - vsuvka - redukce DN-25/DN-20 - filtrační sítko - regulátor tlaku plynu B-10 (max.10m3/h) DN-20/DN-32 - vsuvka jednoznačná DN-32 3/ kohout plynový kulový DN-32 - uzávěr za regulátorem - STÁVAJÍCÍ 4/ kohout plynový kulový DN-32 - rozpěrka (doplňující vybavení) 5/ MEMBRÁNOVÝ PLYNOMĚR G-6, TYP-BK PREMAGAS/ELSTER DN-32, rozteč 2mm - OBCHODNÍ MĚŘENÍ (6m3/h, min.0,06m3/h - max.10m3/h) 6/ kohout plynový kulový DN-32 - šroubení + 3x koleno + vsuvky DN-32 - T-kus odbočka DN-32/DN-32 - potrubí ocelové DN-32 - přechodka ocel-lpe DN-32 - držák přechodky ODPOČTOVÉ MĚŘENÍ SPOTŘEBY ZP - HS - ocelové potrubí DN-32 - vsuvka jednoznačná DN-32 7/ kohout plynový kulový DN-32 - rozpěrka (doplňující vybavení) 8/ MEMBRÁNOVÝ PLYNOMĚR G-4, TYP-BK PREMAGAS/ELSTER DN-32, rozteč 2mm - ODPOČTOVÉ MĚŘENÍ (4m3/h, min.0,04m3/h - max.6m3/h) 9/ kohout plynový kulový DN-32 - šroubení + 3x koleno + vsuvky DN-32 - potrubí ocelové DN-32 - přechodka ocel-lpe DN-32 - držák přechodky E PROJEKTANT Vladimír Erben Jeřábkova č.p.68, 7 43 SOBOTKA IČO Šafaříkova č.p.277/ii, Mladá Boleslav tel , fax PROJEKČNÍ KANELÁŘ DATUM: 03/2016 INVESTOR: Obec Plazy, Plazy č.p.46, Mladá Boleslav STUPEŇ: Projektová dokumentace NÁZEV AKCE: ( DUR/DSP ) PŘÍSTAVBA HASIČSKÉHO SBORU A TECHNICKÉHO ZÁZEMÍ -OÚ- VČETNĚ STAVEBNÍCH ÚPRAV OBECNÍHO ÚŘADU, na st.p.č.58/1, 58/2, 18/1 a p.č.54 + ÚPRAVA PŘILEHLÝCH PLOCH + INŽENÝRSKÉ SÍTĚ, k.ú. Plazy PLYNOVOD - IZOMETRIE MĚŘÍTKO: 1 : 75 ČÍSLO VÝKRESU: D.1.4. ZTI-b12

20 / vrch Stávající odvodnění stávajícího OU 33 stávající SR+NN stávající VP STAVEBNÍ NIKA SE SKŘÍNÍ - RE stávající PVKS stávající pilíř HUP+MaR Plynu stávající KP / / / /1 hostinec 18/ asfalt 18/1 asfalt asfalt /2 18/ asfalt terasa 162 obruba terasa / / /5 52/12 travní porost HUP / obruba prodejna bet.zámková dlažba manipulační plocha schody zatravňovací tvárnice parkovací stání Sloup -VO- schody bet.zámková dlažba / Obecní úřad údržba Hasičský sbor přístavba 58/1 Obecní úřad okrasná zeleň /1 58/ bet.žlabovky bet.žlabovky /3 434/1 Legenda : mapa KN situace plot drátěný ohradní zeď vrstevnice svah strom, keř, tůje uliční vpusť kanalizační šachta šachta bez rozlišení vodovodní šoupě studna uliční lampa vrata plynový uzávěr HUP elektrická skříň parcelní číslo nadmořská výška - stávající terén číslo bodu nadmořská výška - upravený terén LEGENDA - INŽENÝRSKÉ SÍTĚ + PŘÍPOJKY SPLAŠKOVÁ A DEŠŤOVÁ KANALIZACE STÁVAJÍCÍ Kanalizační přípojka DN-200 Odstavená část stávající kanalizační přípojky DN-200 Na pozemku stavebníka, bude osazena na stávající kanalizační přípojce DN-200 kanalizační vstupní šachta BOCR typ SB-1000 Na pozemku bude nové kanalizační svodní potrubí z hrdlových trub a tvarovek KG SN-4(8) PVC (OSMA) s pryžovým těsněním. DN-110, DN-125, DN-160, DN-200. Kanalizační vstupní šachty a uliční (dvorní) vpustě jsou od firmy BOCR Trading spol. s.r.o. Pro revizní šachty použity systémové prvky - TEGRA. STÁVAJÍCÍ Plynovodní přípojka - STL - DN-25 PE x3,0mm SDR11 DN-25 + ochranná trubka + signalizační vodič CYY-2,5 Zásobování plynem pro objekty OÚ a HS Nové plynovodní vedení -NTL- provedeno z potrubí ROBUST PE-100 SDR11 40x3,7mm DN-32 + ochranný plášť + signalizační vodič CYY-2,5 Potrubí vedeno z plynoměrového pilíře do objektu OÚ a HS Potrubí je vedeno vně základu a obvodového zdiva s prostupem nad úrovní podlahy 1.NP v trubní chráničce. STÁVAJÍCÍ Vodovodní přípojka do nově osazené šachty -VAŠz potrubí PE x3,0mm SDR11 PN-16 DN-25 Přívod vodovodu z -VAŠ- do objektu OU - Potrubí PE x3,0mm SDR11 PN-16 DN-25 HS - Potrubí PE x3,0mm SDR11 PN-16 DN-25 KABELOVÝ PŘÍVOD -NN- do 1kV do skříně RE KABELOVÝ PŘÍVOD -PVKS - CETIN - do skříně MRK LEGENDA - STÁVAJÍCÍ TECHNICKÁ INFRASTRUKTURA JEDNOTNÁ SPLAŠKOVÁ A DEŠŤOVÁ KANALIZACE DEŠŤOVÁ KANALIZACE PLYNOVODNÍ ŘADY - STL PŘELOŽKA PLYNOVODNÍHO ŘADU - STL - REALIZOVANÁ ODSTAVENÝ PLYNOVODNÍ ŘAD - STL VODOVODNÍ ŘAD PE x10,0mm SDR11 PN-16 DN-90 VODOVODNÍ ŘAD PE x8,0mm SDR11 PN-16 DN-75 PVKS - metalický kabel - CETIN PVKS - optický kabel - CETIN V místech realizace nových úprav zpevněných ploch budou optické kabely uloženy v dělených trubkách AROT-A-110-PS v souběhu bude uložena ochranná trubka PE-63 ohebná VEŘEJNÉ OSVĚTLENÍ - VO V místech realizace nových úprav zpevněných pojezdových ploch budou kabely VO uloženy v dělených trubkách AROT, ZEKAN PODZEMNÍ VEDENÍ -NN- do 1kV V místech realizace nových úprav zpevněných pojezdových ploch budou kabely NN uloženy v dělených trubkách AROT, ZEKAN POZNÁMKA PŘED ZAPOČETÍM VÝKOPOVÝCH A STAVEBNÍCH PRACÍ INVESTOR ZAJISTÍ VYTYČENÍ A VYZNAČENÍ VEŠKERÝCH VEDENÍ INŽENÝRSKÝCH SÍTÍ V PROSTORU STAVBY A V MÍSTECH PRACÍ DANÝCH ZÁMĚREM A PROJEKTOVOU DOKUMENTACÍ!!! VEDENÍ PŘÍPOJENÍ INŽENÝRSKÝCH SÍTÍ KOORDINOVAT S VÝKRESY JEDNOTLIVÝCH ŘEMESEL. SÍTĚ ZAJISTIT PROTI POŠKOZENÍ. PRÁCE V OCHRANNÉM PÁSMU VEDENÍ INŽENÝRSKÝCH SÍTÍ, BUDE PROBÍHAT DLE PODMÍNEK SPRÁVCŮ SÍTÍ!!! PŘI SOUBĚHU A KŘÍŽENÍ NOVĚ PROVÁDĚNÝCH TRAS INŽ.SÍTÍ S DALŠÍMI PODZEMNÍMI INŽ. SÍTĚMI JE NUTNÉ BEZVÝHRADNĚ DODRŽET MINIMÁLNÍ SVISLÉ A VODOROVNÉ ODSTUPY, NEJMENŠÍ DOVOLENÉ KRYTÍ A ZPŮSOB ULOŽENÍ DLE ČSN LEGENDA - OBJEKTŮ A PLOCH OBJEKT OBECNÍHO ÚŘADU - STAVEBNÍ ÚPRAVY OBJEKT OBECNÍHO ÚŘADU - PŘÍSTAVBA OBJEKT HASIČSKÉHO SBORU + OÚ ÚDRŽBA - PŘÍSTAVBA ZPEVNĚNÉ PLOCHY - ASFALT - ŽIVIČNÝ POVRCH ZPEVNĚNÉ PLOCHY - BETONOVÁ ZÁMKOVÁ DLAŽBA ZPEVNĚNÉ PLOCHY - ZATRAVŇOVACÍ TVÁRNICE ZELENÉ PLOCHY - ZATRAVNĚNÍ + OKRASNÁ ZELEŇ BETONOVÉ OPĚRNÉ STĚNY - VYROVNÁVACÍ SCHODIŠTĚ BOURACÍ PRÁCE - OBECNÍ ÚŘAD HLAVNÍ PROJEKTANT PROJEKTANT ing. Simona Skrbková Lhotecká č.p.333, Dolní Bousov IČO tel , skrbkova@volny.cz STAVEBNÍ ÚŘAD: Mladá Boleslav Šafaříkova č.p.277/ii, Mladá Boleslav tel , fax PROJEKČNÍ KANELÁŘ DATUM: 03/2015 INVESTOR: Obec Plazy, Plazy č.p.46, Mladá Boleslav STUPEŇ: Projektová dokumentace NÁZEV AKCE: ( DUR/DSP ) OBSAH VÝKRESU: E Vladimír Erben Jeřábkova č.p.68, 7 43 SOBOTKA IČO PŘÍSTAVBA HASIČSKÉHO SBORU A TECHNICKÉHO ZÁZEMÍ -OÚ- VČETNĚ STAVEBNÍCH ÚPRAV OBECNÍHO ÚŘADU, na st.p.č.58/1, 58/2, 18/1 a p.č.54 + ÚPRAVA PŘILEHLÝCH PLOCH + INŽENÝRSKÉ SÍTĚ, k.ú. Plazy MĚŘÍTKO: 1 : 100 ČÍSLO VÝKRESU: KOORDINAČNÍ SITUACE D.1.4.ZTI-b1 Allplan 2013 okrasná zeleň / /1 18/ / /1 asfalt travní porost chodník /1 spád 6,2% studna okrasná zeleň 18/ okr.zeleň 54 18/1 18/ spád 6,2% / /1 okrasná zeleň 58/1 bet.zámková dlažba / Zemní šachtice pro spojkování optického kabelu - CETIN stávající - bude zachována v zeleném pásu / Obecní úřad přístavba /1 54 travní porost Zdržovací a vsakovací galerie dešťových vod ze systému Q-bic x1200x600mm chodník / přístavba / bet.zámková dlažba

21 Výkaz výztuže včetně tvaru prutů 1.NP - PŮDORYS Pol. Ks Ø [mm] Jednotl. délka [m] Tvar prutu s popisem (bez měřítka) Celková délka [m] Hmotnost [kg] A 5 62 ø 8 / ŘEZ A-A 58 B 4 ø ø 8 5 B Celková hmotnost [kg] : ø 20 BETON RÁMU C30/37 XC1 OCEL B 0B KRYTÍ 25mm 1 23 ø 8 /2 konstrukční ocel S 235 JR+N 4x JAKL 100/100/5,l=4900mm 3 4 ø ø 20 1) Panely ukládat na železobetonový věnec do suché směsi 2) Do spar mezi panely vložit kleštinovou výztuž Ř R10 3) Spáry zality betonem C20/25-XC1, dmax 8mm 4) Před zalitím spáry navlhčit a řádně vyčistit 5) Pod sloupky krovu vložit roznášecí ocelový prvek BETON C45/55 XC1,Cl 02, Dmax16 KRYTÍ VÝZTUŽE ŘEZ B-B 5 62 ø 8 /200 NÁVRH 6 4 ø ø ø 8 /2 7 2 ø ø ø ø ø 8 /2 3 2 ø ø ø 8 /2 3 2 ø ø 20 OBEC PLAZY PLAZY č.p MLADÁ BOLESLAV Ing. Pavel Vaněk Českobratrské náměstí Mladá Boleslav gsm vanek@p-statika.cz 2 23 ø 8 /2 S_14_081 OBJEKT OBECNÍHO ÚŘADU A HASIČSKÉHO SBORU na st.p.č.58/1,58/2,18/1 a p.č ø ø ø 20 4 ø 20 4 STROP 1.NP D.1.2.b.01 -

22 2.NP - PŮDORYS 625(8) 625(8) 625(8) 1200(1800) 1200(1800) 1200(1800) 17(800) 17(800) (800) +1, , (1800) 1200(1800) ,0 +3, (1800) 1200(1800) 1200(1800) 1200(1800) 1200(1800) 1) Panely ukládat na železobetonový věnec do suché směsi 2) Do spar mezi panely vložit kleštinovou výztuž Ř R10 3) Spáry zality betonem C20/25-XC1, dmax 8mm 4) Před zalitím spáry navlhčit a řádně vyčistit 5) Pod sloupky krovu vložit roznášecí ocelový prvek BETON C45/55 XC1,Cl 02, Dmax16 KRYTÍ VÝZTUŽE NÁVRH 1200(1800) 1200(1800) 1200(1800) 17(800) 17(800) OBEC PLAZY PLAZY č.p MLADÁ BOLESLAV Ing. Pavel Vaněk Českobratrské náměstí Mladá Boleslav gsm vanek@p-statika.cz S_14_081 OBJEKT OBECNÍHO ÚŘADU A HASIČSKÉHO SBORU na st.p.č.58/1,58/2,18/1 a p.č.54 STROP 2.NP D.1.2.b.02 -

23 AUTORIZACE Projektant: Ing. Pavel Vaněk Ing. Pavel Vaněk Vypracoval: Ing. Pavel Vaněk Českobratrské náměstí 133 Mladá Boleslav INVESTOR: gsm: OBEC PLAZY PLAZY č.p Mladá Boleslav STUPEŇ: DSP STAVBA: OBJEKT OBECNÍHO ÚŘADU A HASIČSKÉHO SBORU Na st.p.č. 58/1,58/2,18/1, a p.č. 54 DATUM: 09/2014 ČÍSLO AKCE: ZAK. Č.: S_14_081 ČÁST: D.1.2 STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ D.1.2.a,c TECHNICKÁ ZPRÁVA + STATICKÝ VÝPOČET PARÉ.:

24 OBECNÍ ÚŘAD A HASIČSKÝ SBOR PLAZY DSP Obsah: 1. ÚVOD Objekt hasičské zbrojnice... Chyba! Záložka není definována Popis objektu Objekt obecního úřadu... Chyba! Záložka není definována Popis objektu Krov Statický výpočet KROV OCELOVÉ NOSNÍKY KROV... Chyba! Záložka není definována. 5. Seznam Software

25 OBECNÍ ÚŘAD A HASIČSKÝ SBOR PLAZY DSP 1. ÚVOD Jedná se o novostavbu komplexu dvou budov obecního úřadu a hasičské zbrojnice. Budovy jsou od sebe oddilatovány. Objekt zbrojnice je jednopodlažní. Dispoziočnšě je navržena pro garážování hasičských aut a záchranářských prostředků. Obejkt obecního úřadu je dvoupodlažní. Konstrukčně se jedná o stěnodeskový systém tvořený zděnými stěnami a stropními deskami z předpjatých panelů různé výšky. Založení je plošné na odstupňovaných základových pasech. Založení je v nezámrzné hloubce. Obvodové stěny jsou šíře 440 (400) mm z cihel POROTHERM EKO +44 (40)PROFI DRYFIX P8, vnitřní nosné stěny jsou šíře 300 mm z cihel POROTHERM 30 PROFI DRYFIX P 10/15. Krov nad prostorem obecního úřadu je je vaznicový se dvěma středovými vaznicemi. Každá vazba je opatřena kleštinou. 2. OBJEKT HASIČSKÉ ZBROJNICE 2.1. Popis objektu Jedná se o jednopodlažní objekt, v části optřen technickým patrem. Založení je plošné na základových pasech. Svislé konstukce jsou zděné. V čelní stěně v místě velkých vjedových vrat je třípolový monolitický sdružený rám tvořený sloupy a překladem. Stropní konstrukci tvoří systém předpjatých desek výšky 320 mm, v místě patra a přilehlé střechy pak 200 mm. Panely se ukládají na monolitický věnec. Po osazení jsou desky spáry mezi deskami opatřeny kleštinovou výztuží a následně jsou zaliti jemnozrnným betonem pevnosti C20/25 XC1, Dmax 8. Monolitický portál v místě vjszdu je vyztužení vvázanou výztuží a je z betonu C 30/37 XC1,Dmax OBJEKT OBECNÍHO ÚŘADU 3.1. Popis objektu Jedná se o dvoupodlažní objekt. Založení je plošné na základových pasech. Svislé konstukce jsou zděné. Stropní konstrukci nad 1.NP tvoří systém předpjatých desek výšky 265 mm uložených na monolitický věnec. Po osazení jsou desky spáry mezi deskami opatřeny kleštinovou výztuží a následně jsou zaliti jemnozrnným betonem pevnosti C20/25 XC1, Dmax Krov Krov je vaznicový se dvěma středovými vaznicemi. Krokve jsou 80/220, středové vaznice 160/220, pozednice 140/140. Hamabalky jsou 80/200. Sloupky pak 140/160, pásky 100/100. Materiál je dřevo C27. Pozednice se kotví do monolitických železobetonových věnců 200/2 vyztužených 4Ø12 a třmeny Ø6/200 pomocí chemických kotev. 4. Statický výpočet Na následujících stránkách je proveden návrh a dimenze konstrukcí krovu a železobetonového portálu. Stropní panely jsou uvažovány dle podkladů PREFA PRAHA. Konkrétní typ bude zvolen podle poždované únosnosti a případného oslabení otvory. Bude zparcován podrbný výkres sestavy stropních dílců. - 3-

26 OBECNÍ ÚŘAD A HASIČSKÝ SBOR PLAZY DSP 4.1. KROV RIB Posudek pro hambalkový krov 2014 RIB Software AG s g,q B C w A D Návrhová norma : ČSN EN Druh dřeva : C27 Užitná třída : 1 Kategorie proměnných zatížení: H Emean / Gmean = 110 / 720 N/mm2, gama.m = 1.30 fm,k / fc,k / fc90,k / fv,k = 27.0 / 22.0 / 2.6 / 4.0 N/mm2 dov. průhyb w,inst = L/300, w,fin = L/2, kdef = 0.60 Součinitele:gam.sup gam.inf psi.0 psi.1 psi.2 Stálé Proměn.zať Sníh Vítr Krokev vlevo b/h = 8 / 22 cm Krokev vpravo b/h = 8 / 22 cm Krakorec vlev.b/h = 8 / 22 cm Krakorec vprav.b/h = 8 / 22 cm Hambálek b/h = 8 / 20 cm dvojdílný Rozteč krokví a = cm Sklon střechy le/pr= 36.3 / 36.3 Hloubka zářezu t = 6.0 cm Zatížení Stálé zať. lk g1 = 0.80 kn/m2 Ast (x = 0.00 až 0.76 m) Stálé zať. ld g2 = 0.80 kn/m2 Ast (x = 0.00 až 1.98 m) Stálé zať. lh g3 = 0.80 kn/m2 Ast (x = 0.00 až 2.52 m) Stálé zať. rh g4 = 0.80 kn/m2 Ast (x = 0.00 až 2.52 m) Stálé zať. rd g5 = 0.80 kn/m2 Ast (x = 0.00 až 1.98 m) Stálé zať. rk g6 = 0.80 kn/m2 Ast (x = 0.00 až 0.76 m) Stálé zať. Kl g7 = 1.00 kn/m2 (x = 0.00 až 3.15 m) Stálé zať. Kr g8 = 1.00 kn/m2 (x = 0.00 až 1.90 m) Zať.sněhem s = 0.44 kn/m2 Aštít(sk = 0.70 kn/m2) < 1000 m.n.m. Tlak vzdutí větru q = 0.54 kn/m2 Astřechy Tlak větru FG0 wd = 0.38 kn/m2 Astře(x = 0.00 až 2.00 m) RIB Posudek pro hambalkový krov 2014 RIB Software AG - 4-

27 OBECNÍ ÚŘAD A HASIČSKÝ SBOR PLAZY DSP Dílec: PLAZY Tlak větru H0 wd = 0.26 kn/m2 Astře(x = 2.00 až 5.26 m) Sání větru FG0 ws = kn/m2 Astře(x = 0.00 až 2.00 m) Sání větru H0 ws = kn/m2 Astře(x = 2.00 až 5.26 m) Sání větru I0 ws = kn/m2 Astře(x = 0.00 až 3.26 m) Sání větru J0 ws = kn/m2 Astře(x = 3.26 až 5.26 m) Sání větru F90 ws = kn/m2 Astře(x = 0.00 až 5.00 m) Sání větru G90 ws = kn/m2 Astře(x = 5.00 až 5.26 m) Charakteristické vnitřní účinky max/min M Pole ZS x maxmk Nk Vk x minmk Nk Vk [m] [knm] [kn] [kn] [m] [knm] [kn] [kn] lk sum M ld sum M lh sum M rh sum M rd sum M rk sum M Kl sum M Kr sum M Charakteristické vnitřní účinky max/min N Pole ZS x Mk maxnk Vk x Mk minnk Vk [m] [knm] [kn] [kn] [m] [knm] [kn] [kn] lk sum N ld sum N lh sum N rh sum N rd sum N rk sum N Kl sum N Kr sum N Charakteristické vnitřní účinky max/min V Pole ZS x Mk Nk maxvk x Mk Nk minvk [m] [knm] [kn] [kn] [m] [knm] [kn] [kn] lk sum V ld sum V lh sum V rh sum V rd sum V rk sum V Kl sum V Kr sum V

28 OBECNÍ ÚŘAD A HASIČSKÝ SBOR PLAZY DSP RIB Posudek pro hambalkový krov 2014 RIB Software AG Dílec: PLAZY Charakteristický průhyb Pole ZS L' x w,inst.min x w,inst.max [m] [m] [cm] [m] [cm] lk sum ld sum lh sum rh sum rd sum rk sum Kl sum Kr sum Posouzení průhybů w,inst : wg,inst + wq,inst,s wg,fin : wg,inst * (1 + k,def) wq,fin,s : wq,inst,s * (1 + k,def * psi.2) w,fin.s : wg,fin + wq,fin,s w,fin.q : wg,fin + wq,fin,q Pole L' x w,inst dov.l'/w x w,fin.s dov.l'/w x w,fin.q L'/w [m] [m] [cm] [cm] [-] [m] [cm] [cm] [-] [m] [cm] [-] lk ld lh rh rd rk Kl Kr Dílec: PLAZY Posudek podélného napětí Krokev : A = 176 cm2, Wy = 645 cm3, Iy = 7099 cm4 Podpora : A = 128 cm2, Wy = 341 cm3, Iy = 2731 cm4 Hambálek : A = 320 cm2, Wy = 1067 cm3, Iy = cm4 Vybočení kolem y kolem z Sklopení Pole l,ef lambda,rel kc,y l,ef lambda,rel kc,z km lk ld lh rh rd rk Kl Kr Pole x Md Nd sig-h/dov.<=1.00 x Md Nd sig-d/dov.<=1.00 [m] [knm] [kn] [N/mm2] [m] [knm] [kn] [N/mm2] maximálně lk /18.46= /12.46=0.00 ld /17.63= /18.09=0.03 lh /13.85= /16.93=0.11 rh /13.85= /16.93=0.11 rd /17.63= /18.09=

29 OBECNÍ ÚŘAD A HASIČSKÝ SBOR PLAZY DSP rk /18.46= /12.46=0.00 Kl /11.08= /12.38=0.33 Kr /11.08= /12.37=0.31 minimálně lk /10.15= /17.=0.10 ld /15.67= /18.44=0.23 lh /18.32= /16.94=0.28 rh /18.32= /16.94=0.28 rd /15.67= /18.44=0.23 rk /10.15= /17.=0.10 Kl /12.13= / 7.38=0.00 Kr /12.11= / 7.38=0.01 Posudek smykových napětí Pole x Vd tau/dov.<= 1.00 [m] [kn] [N/mm2] lk / 2.77 = 0.08 ld / 2.77 = 0.14 lh / 2.77 = 0.18 rh / 2.77 = 0.18 rd / 2.77 = 0.14 rk / 2.77 = 0.08 Kl / 1.85 = 0.13 Kr / 1.85 = 0.13 RIB Posudek pro hambalkový krov 2014 RIB Software AG Dílec: PLAZY Reakce Bod paty krokve Podpora ZS max Avk max Ahk min Avk min Ahk max Ad a1 sig-90 dov. rozhodující [kn/m] [kn/m] [kn/m] [kn/m] [kn] [cm] [N/mm2] A sum B sum C sum D sum Charakteristické spojovací síly ZS Hřebenový kloub: sum max V = 0.52 kn max/min H = / kn ZS Spoj hambálku: sum max V le = 0.00 kn max/min H le = 1.58 / 0.92 kn max V pr = 0.00 kn max/min H pr = 1.58 / 0.92 kn Tlaková výslednice: R le/pr = 0.00 / 0.00 kn Úhel proti krokvi: phi le/pr = 0.00 /

30 OBECNÍ ÚŘAD A HASIČSKÝ SBOR PLAZY DSP RIB Posudek pro hambalkový krov 2014 RIB Software AG Dílec: PLAZY Výsledková grafika max 0.11 min max 0.95 min max 2.23 min Průhyb[cm] Krokev vlevo Moment [knm] Krokev vlevo Posouv.síla [kn] Krokev vlevo max 1.20 min Normálová síla [kn] Krokev vlevo max 0.71 min 0.00 max 3.19 min 0.00 max 2.53 min max 1.58 min 0.00 Průhyb[cm] Hambalek Moment [knm] Hambalek Posouv.síla [kn] Hambalek Normálová síla [kn] Hambalek - 8-

31 OBECNÍ ÚŘAD A HASIČSKÝ SBOR PLAZY DSP Posudek RIB dřevěný spojitý nosník 2014 RIB Software AG PLAZY-VAZNICE g,q s A B C Návrhová norma : ČSN EN Druh dřeva : C24 Užitná třída : 1 Kategorie proměnných zatížení: H Emean / Gmean = / 690 N/mm2, gama.m = 1.30 fm,k / fc,k / fc90,k / fv,k = 24.0 / 21.0 / 2.5 / 4.0 N/mm2 dov. průhyb w,inst = L/300, w,fin = L/2, kdef = 0.60 Návrh při požáru pro F30-B, 3-stranné ohoření Průřez b/h = 16 / 22 cm Zatížení Stálé zať. g1 = 8.55 kn/m (x = 0.00 až 5.76 m) Součinitele:gam.sup gam.inf psi.0 psi.1 psi.2 Stálé Proměn.zať Charakteristické vnitřní účinky Pole ZS x max Mk x min Mk x max Vk x min Vk [m] [knm] [m] [knm] [m] [kn] [m] [kn] 1 sum sum

32 OBECNÍ ÚŘAD A HASIČSKÝ SBOR PLAZY DSP Posudek RIB dřevěný spojitý nosník 2014 RIB Software AG Dílec: PLAZY Charakteristický průhyb Pole ZS L' x w,inst.min x w,inst.max [m] [m] [cm] [m] [cm] 1 sum sum Posouzení průhybu w,inst : wg,inst + wq,inst,s wg,fin : wg,inst * (1 + k,def) wq,fin,s : wq,inst,s * (1 + k,def * psi.2) w,fin.s : wg,fin + wq,fin,s w,fin.q : wg,fin + wq,fin,q Pole L' x w,inst dov.l'/w x w,fin.s dov.l'/w x w,fin.q L'/w [m] [m] [cm] [cm] [-] [m] [cm] [cm] [-] [m] [cm] [-] Komb. maximum Komb. minimum Posudek podélného napětí Průřezové hodnoty: A = 352 cm2 Wy = 1291 cm3 Iy = cm4 Pole x Md sig-h/dov. <= 1.00 x Md sig-d/dov. <= 1.00 [m] [knm] [N/mm2] [m] [knm] [N/mm2] Komb. maximum - max Eta /11.08 = /11.08 = /11.08 = /11.08 = 0.42 Komb. minimum - max Eta /11.08 = /11.08 = /11.08 = /11.08 = 0.82 Komb. maximum - max Md /11.08 = /11.08 = /11.08 = /11.08 = 0.42 Komb. minimum - max Md /11.08 = /11.08 = /11.08 = /11.08 = 0.82 Posudek podélného napětí (Návrh při požáru) Zbytkový průřez: d(tf) = 2.4 cm Ar = 220 cm2 ur = cm k,fi = 1.25 Wr = 717 cm3 kmod,m,fi = 0.90 kmod,e,fi = 0.93 km,fi = 1.00 Pole x Md sig-h/dov. <= 1.00 x Md sig-d/dov. <= 1.00 [m] [knm] [N/mm2] [m] [knm] [N/mm2] Komb. maximum - max Eta /26.94 = /26.94 = /26.94 = /26.94 = 0.23 Komb. minimum - max Eta /26.94 = /26.94 = /26.94 = /26.94 =

33 OBECNÍ ÚŘAD A HASIČSKÝ SBOR PLAZY DSP Posudek RIB dřevěný spojitý nosník 2014 RIB Software AG Dílec: PLAZY Posudek smykových napětí Pole x Vd tau/dov.<= 1.00 [m] [kn] [N/mm2] max Eta / 1.85 = / 1.85 = 0.70 max tau / 1.85 = / 1.85 = 0.70 Posudek smykových napětí (Návrh při požáru) Pole x Vd tau/dov.<= 1.00 [m] [kn] [N/mm2] / 4.49 = / 4.49 = 0.34 Reakce Podpora ZS max Ak min Ak max Myk min Myk [kn] [kn] [knm] [knm] A sum B sum C sum Kontaktní napětí Podpora ZS max Ad L-ef kc.alfa kmod sig-90 / dov.<= 1.00 [kn] [cm] [N/mm2] [N/mm2] A max Eta = 0.00 B max Eta = 0.00 C max Eta = 0.00 A max Ad = 0.00 B max Ad = 0.00 C max Ad =

34 OBECNÍ ÚŘAD A HASIČSKÝ SBOR PLAZY DSP Posudek RIB dřevěný spojitý nosník 2014 RIB Software AG Dílec: PLAZY Výsledková grafika max 0.30 min 0.00 Průběh průhybů [cm] max 5.64 min max min Ohybový moment [knm] Průběh posouv.síly [kn] - 12-

35 35.0 OBECNÍ ÚŘAD A HASIČSKÝ SBOR PLAZY DSP 4.2. PŘEKLAD-SOUČÁST RÁMU PR_01 RIB RTbalken ČSN EN RIB Software AG Dílec: PR_01 Soubor: PLAZY_ERBEN.rtbal Zatěžov ací stav 1 Dodatečná zatížení A B C D Y 1 2 Z Průřez: Q-2 x = m Protokol zadání Druh stavby : Pozemní stavby Norma : ČSN EN (Šířky trhlin metodikou MC90) Konstrukční třída : Třída S3 Průřez.charakter. Průřez A Iy zs Wh Wd [m2] [m4] [cm] [m3] [m3] Q Systém Pole x Podpora Průřez Typ uložení Šířka Ozub č. [m] dx dz rx ry b h (1=fixní,-1=kloub) [cm] [cm] [cm] A Zdivo

36 OBECNÍ ÚŘAD A HASIČSKÝ SBOR PLAZY DSP Dílec: PR_01 Systém Pole x Podpora Průřez Typ uložení Šířka Ozub č. [m] dx dz rx ry b h (1=fixní,-1=kloub) [cm] [cm] [cm] Q Q-9-Uložení B Zdivo Q-9-Uložení Q-211-Uložení C Zdivo Q-211-Uložení Q-2 D Zdivo Materiálové parametry a vrstvy výztuže fck/fyk gama alfa E-Modul G-Modul Sp.tíha d1-h d1-d [MN/m2] [MN/m2] [MN/m2] [kn/m3] [cm] [cm] C25/ B0S vysoká duktilita Zatížení Automatický výpočet vlastní tíhy Zatěžovací stav: Vlastní tíha nosníku a0 a1 g0 g1 [m] [m] [kn/m] [kn/m] z Liniová zatížení a e qzz mxz qzk mxk [m] [m] [kn/m] [knm/m] [kn/m] [knm/m] Zatěžovací stav: Dodatečná zatížení Zatěžovací stav: Zatěžovací stav 1 (PZH) Dílčí a kombinační součinitele nepřízn. přízn. Komb. částá kvazis. občasná gam.sup gam.inf psi.0 psi.1 psi.2 psi.1' Stálé zatížení Proměnné (PZH) Vnitřní účinky a reakce max/min reakcí Podpora x Účinek max Az min Az přís.ax přís.mx přís.my [m] [kn] [kn] [kn] [knm] [knm] A 0.00 Stálé zať Proměnné zať

37 OBECNÍ ÚŘAD A HASIČSKÝ SBOR PLAZY DSP Dílec: PR_01 Vnitřní účinky a reakce max/min reakcí Podpora x Účinek max Az min Az přís.ax přís.mx přís.my [m] [kn] [kn] [kn] [knm] [knm] Součet charakt Zákl. kombinace B 3.75 Stálé zať Proměnné zať Součet charakt Zákl. kombinace C 8.00 Stálé zať Proměnné zať Součet charakt Zákl. kombinace D Stálé zať Proměnné zať Součet charakt Zákl. kombinace max min Návrhové momenty [knm] max min Návrhové posouvající síly [kn] Základní kombinace ohyb/posouvající síla Návrhové účinky (bez předpětí) rdbmy, rdbvz: Vnitřní účinky po redistribuci r = vyhlazení momentů m = rozhodující: 65% plného vetknutí e = rozhodující: 25% max. momentu v poli x minmy rdbmy maxmy minvz rdbvz maxvz rdbvz rdbfak [m] [knm] [knm] [knm] [kn] [kn] [kn] [kn] [%]

38 OBECNÍ ÚŘAD A HASIČSKÝ SBOR PLAZY DSP Základní kombinace ohyb/posouvající síla Návrhové účinky (bez předpětí) rdbmy, rdbvz: Vnitřní účinky po redistribuci r = vyhlazení momentů m = rozhodující: 65% plného vetknutí e = rozhodující: 25% max. momentu v poli x minmy rdbmy maxmy minvz rdbvz maxvz rdbvz rdbfak [m] [knm] [knm] [knm] [kn] [kn] [kn] [kn] [%] Nulové body ohyb.momentů (oblast záporných momentů) Tlak dolní hrana Tah horní hrana Pole od začátku od konce od začátku od konce [m] [m] [m] [m] Kombinace MSP Ohyb Návrhové účinky (bez předpětí) charakteristic. častá kvazistálá x minmy maxmy minmy maxmy minmy maxmy [m] [knm] [knm] [knm] [knm] [knm] [knm] Přehled MSÚ(M,N), MSP, MS únavy Časy posudků: dny Nutná výztuž x As-h ds As-d ds [m] [cm2] [mm] [cm2] [mm] Q Q-10-hr.uložení Q-9-Uložení Q-9-Uložení Q-22-hr.uložení Q-211-Uložení - 16-

39 OBECNÍ ÚŘAD A HASIČSKÝ SBOR PLAZY DSP Dílec: PR_01 Přehled MSÚ(M,N), MSP, MS únavy Časy posudků: dny Nutná výztuž x As-h ds As-d ds [m] [cm2] [mm] [cm2] [mm] Q-211-Uložení Q-33-hr.uložení Q max min nut. výztuž stojina horní [cm2] max 9.42 min 9.42 nut. výztuž stojina dolní [cm2] Návrh na smyk Návrhové parametry x VEd VRdc VRdmax min-b red-b max-h t Průřez [m] [kn] [kn] [kn] [cm] [cm] [cm] [dny] Q Q-11-vzdál.d Q-13-vzdál.d Q-9-Uložení Q-9-Uložení Q-23-vzdál.d Q-25-vzdál.d Q-211-Uložení Q-211-Uložení Q-34-vzdál.d Q-36-vzdál.d Q-2-17-

40 OBECNÍ ÚŘAD A HASIČSKÝ SBOR PLAZY DSP Dílec: PR_01 Nutná výztuž z návrhu na posouvající sílu M = Minimální výztuž x As,w VEd VRds ró-l theta Dm Zi Krytí betonem [m] [cm2/m] [kn] [kn] [%] [ ] [cm] [cm] [cm] max min 0.29 VEd,w [kn] - 0 max min VRd,c [kn] max min VRd,max [kn] max 4.62 min 2.40 nut. výztuž na p.sílu [cm2/m] - 18-

41 OBECNÍ ÚŘAD A HASIČSKÝ SBOR PLAZY DSP Přehled deformací (lineárně) Celkové deformace t1-tn max (lineárně) Celkové kvazistálé deformace od 28 do 360 dnů (maximal dz) x dx dz rx ry [m] [mm] [mm] [1000] [1000] max 2.00 min Kvazistálý průhyb od 28 do 360 dnů - min dz [mm] max 5.89 min 0.00 Kvazistálý průhyb od 28 do 360 dnů - max dz [mm] Přehled deformací (nelineárně) Metoda zatěžovacího kroku Spolupůsobení betonu v tahu, f.ctm dle normy max 0.08 min 0.00 max 3.66 min Kombinace t=7 Průhyb dz [mm] (nelineárně) Kombinace po t=28 Průhyb dz [mm] (nelineárně) max 7.57 min Kombinace t=360 Průhyb dz [mm] (nelineárně) - 19-
