1 Efektivnější ovládání systémů Objevte novou dimenzi servisních rozhraní se systémy FrontCom Vario Let s connect. Průmyslová datová komunikace

2 2

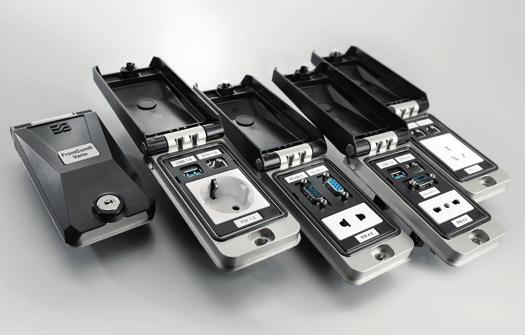

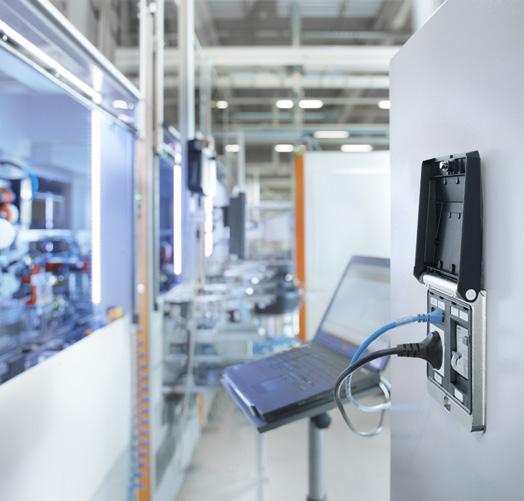

3 Snadný přístup k PLC a funkční elektronice FrontCom Vario nastavuje nové standardy Díky optimálnímu ovládání a vysoké produktivitě systému získáte nedocenitelnou konkurenční výhodu. Servisní rozhraní na skříně rozváděčů je jednoduché a bezpečné řešení, kterým lze podstatně zvýšit dostupnost a produktivitu systému. Vaši technici získají rychlý a bezpečný přístup k ovládacím prvkům a funkční elektronice v rozváděči pohodlně zvenku přes zavřené dveře skříně. Velkou část servisních činností tak lze provádět za provozu a není nutné čekat na pracovníky se zvláštním povolením. Zároveň se významně snižuje riziko chybného použití a nehod. Výhody moderních servisních rozhraní Rychlejší pracovní postupy Rychlé načtení výrobních údajů Pohodlná konfigurace, identifikace chyb a odstraňování problémů Žádné odstávky kvůli čekání na pracovníky se zvláštním povolením Menší riziko nesprávné manipulace uvnitř skříně Vyšší provozní spolehlivost a nižší riziko nehod Optimalizovaná dostupnost systému Nový rozměr servisních rozhraní FrontCom Vario je nově vyvinuté servisní rozhraní, které nastavuje nové standardy. Oproti konvenčním servisním rozhraním vyžaduje pouze poloviční prostor a může se také pochlubit mnoha inteligentními detaily, které dovolí provádět údržbu a optimalizaci systémů daleko efektivněji a tudíž i levněji. Rozhraní FrontCom Vario je proto chytrou investicí, která přináší mnoho atraktivních výhod. Další výhody systému FrontCom Vario Zabere poloviční prostor ve srovnání s konvenčními servisními rozhraními Nižší náklady na instalaci, protože datové, signální i napájecí konektory jsou uloženy v jednom rámu Technologie připravená na budoucnost díky plné kompatibilitě datových přenosů se standardem Cat.6 A Optimálně vybavené pro vyšší bezpečnost a komfort během provozu i údržby Bezproblémový design díky široké nabídce pro nejrůznější aplikace Vysoká flexibilita díky rozsáhlým možnostem přizpůsobení a kombinování Další informace o servisních rozhraních FrontCom Vario: Rychlá online konfigurace rozhraní? Žádný problém: 3

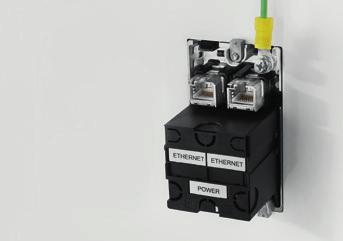

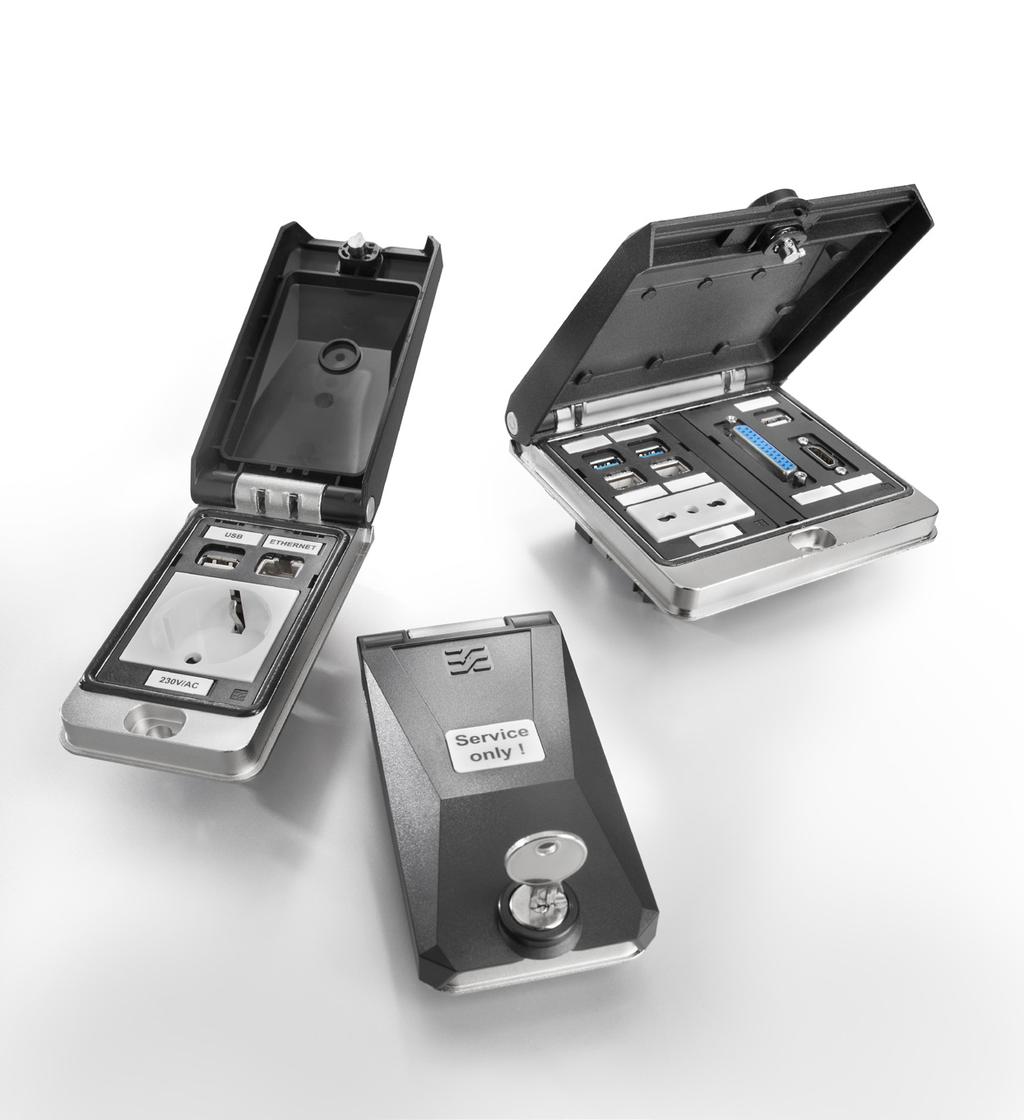

4 Za stejně peněz více muziky Zkombinujeme napájení, přenos signálů a dat na polovičním prostoru V porovnání s konvenčními servisními rozhraními dokáže rozhraní FrontCom Vario sloučit několik funkcí v jediném rámu, takže zabere pouze poloviční prostor. Systém je kompaktní, snadno se instaluje a lze jej flexibilně sestavovat. K dispozici jsou různé datové, signálové i napájecí moduly a kryt v atraktivním designu. Můžete si tak vybrat řešení, které bude vyhovovat vašim specifickým požadavkům. Rychlá a snadná identifikace Velká plocha pro označení na krytu zajistí optimální identifikaci a fantastickou čitelnost. Volitelná vnitřní ochrana proti dotyku nabízí další možnosti označení rozhraní pro snazší identifikaci. Vyšší bezpečnost Varianta s unikátním bezpečnostním zámkem, která je dostupná volitelně, nabízí dokonalou ochranu před neoprávněným přístupem. 4

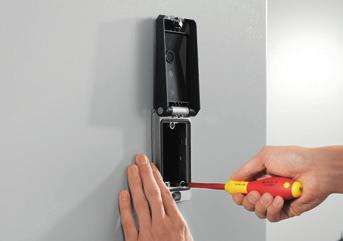

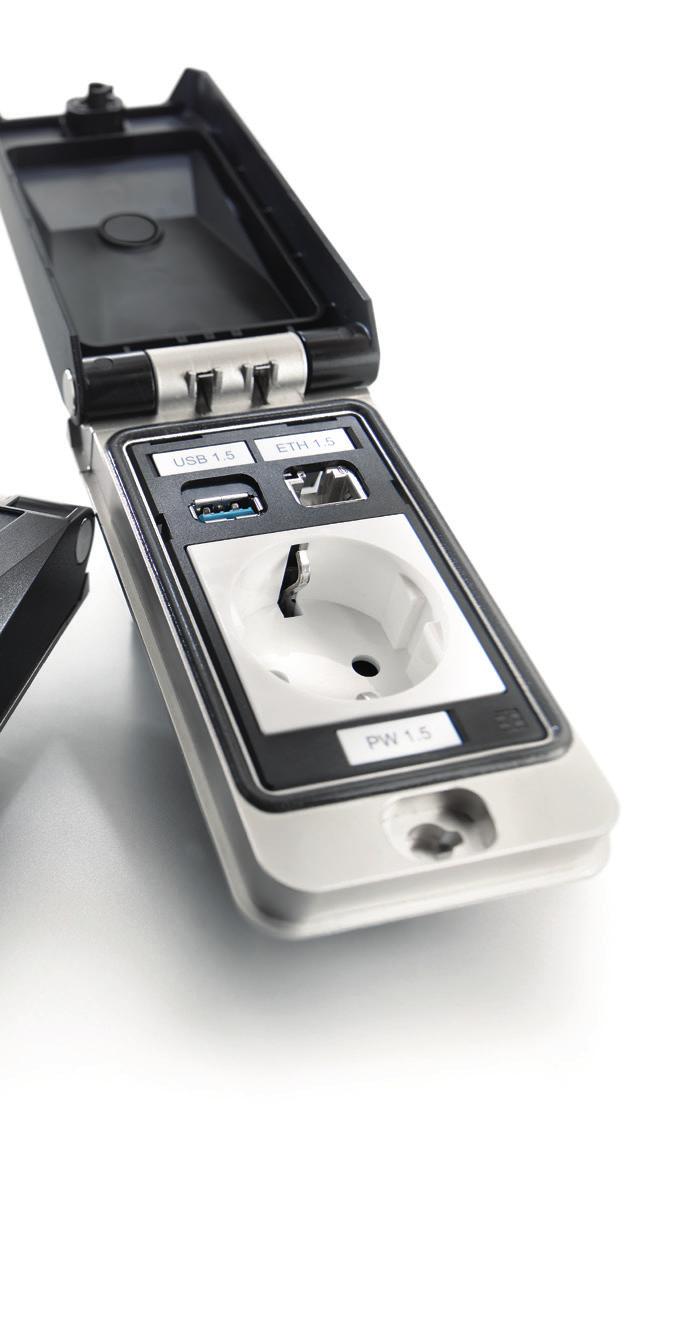

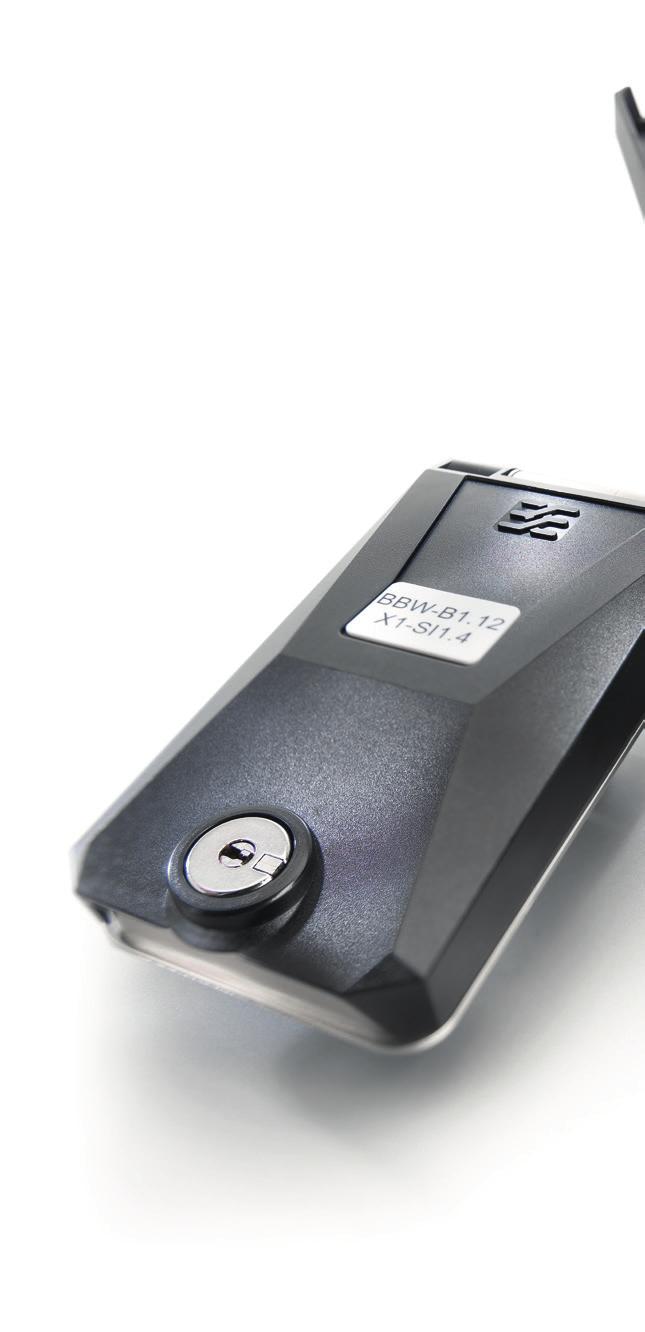

5 Snadnější každodenní práce Kryt lze díky magnetu zafixovat v otevřené pozici, což velmi usnadňuje přístup a urychluje pracovní postup. Znamená to také, že budete mít obě ruce volné pro práci. Vysoká flexibilita díky modularitě systému FrontCom Vario je synonymem pro unikátní flexibilitu díky modulárnímu designu a více než 5000 možných kombinací. K dispozici jsou varianty z plastu nebo robustního kovu pro nejtvrdší prostředí. Všechny varianty splňují požadavky standardu krytí IP 65. Jistě rovněž oceníte plnou montážní kompatibilitu systémů FrontCom Vario se standardem na trhu. Volitelné příslušenství pro stínění Volitelné příslušenství pro přizemnění stínění je možné nainstalovat k zemnícímu šroubu rámu. Tím se automaticky propojí funkční země všech metalických konektorů v rámu. Datové přenosy i pro budoucnost Konektory RJ45 odpovídající nejnovějšímu standardu Cat.6 A zaručují nejlepší přenosové charakteristiky. Umožňují vysokou přenosovou rychlost až 0 GB/s. 5

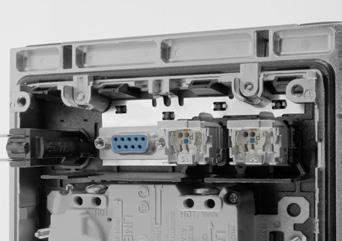

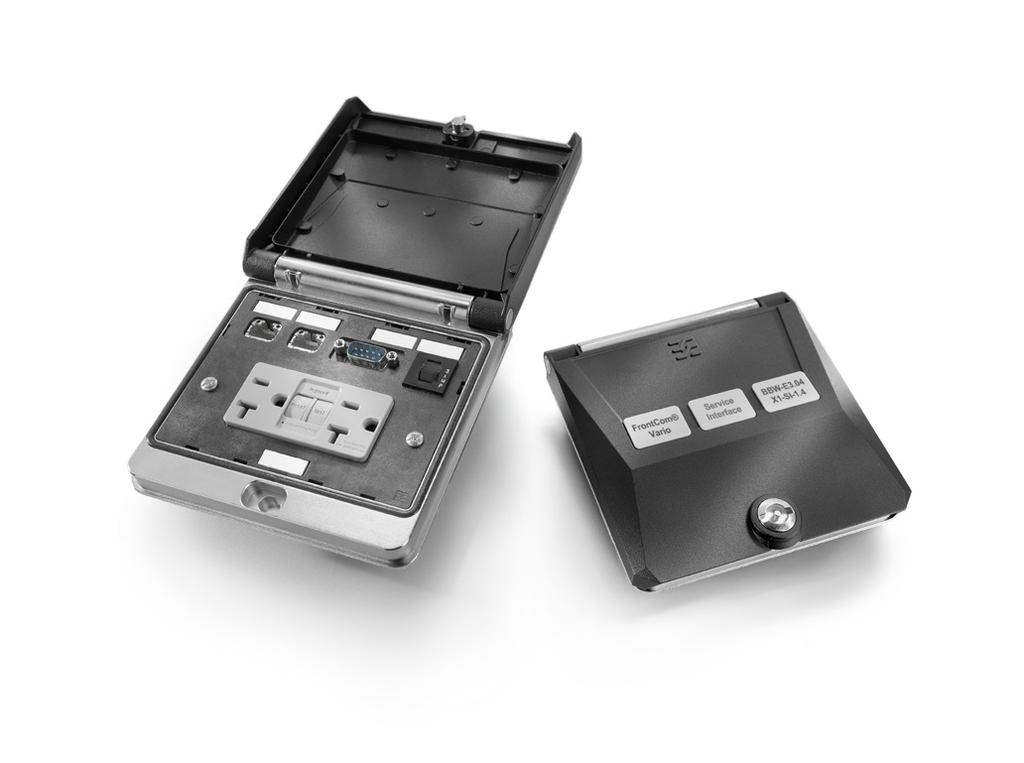

6 Přistupte jednodušuji k technologii a řídícím a ochranným obvodům Dvojitý rám FrontCom Vario poskytuje větší interface V dnešních průmyslových systémech je nezbytný rychlý přístup k řídícím systémům. Jednotlivé aplikace vyžadují ovládání ochranných prvků (jističů a proudových chráničů) z vnější strany rozváděče. Další aplikace vyžadují řadu vstupních konektorů v jednotném designu. FrontCom Vario umožňuje technikům rychlý přístup k řídícím prvkům v kabinetu bez toho, aby museli čekat na autorizovanou osobu, která jim umožní přístup do rozváděče. Nový servisní interface má dvojitý rám, který poskytuje dostatečný prostor pro instalaci až 0ti portů/ konektorů včetně napájecí zásuvky a jističe. Díky svým unikátních vlastnostem je FrontCom Vario bezpečným, rychlým a do budoucnosti orientovaným řešením. Údržba a optimalizace průmyslových procesů je tak výrazně efektivnější a tudíž levnější. FrontCom Vario umožňuje rychlý a bezpečný přístup k řídícím jednotkám v rozvaděči pro snadnou konfiguraci, změnu programu, nahrádní dat a případné řešení problémů. Výhodné: Kombinace vícenásobných konektorů v dvojitém rámu FrontCom Vario umožňuji instalaci až 0ti portů/konektorů. Je kompatibilní s konektorovými paneli jednoduchích rámů a umožňuje tak velké množství rozličných konektorových kombinací. 6

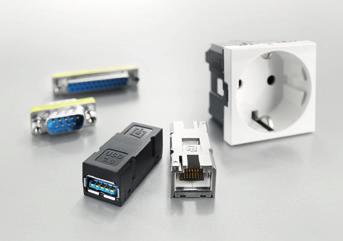

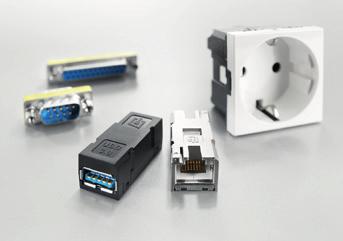

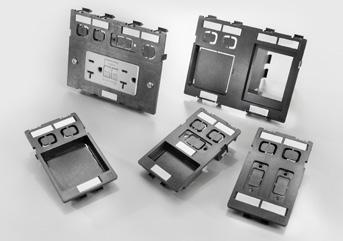

7 Flexibilní a modulární systém FrontCom Vario díky své modulární konstrukci nabízí bezkonkurenční flexibilitu. Všechny varianty splňují krytí IP 65 a jsou kompatibilní se zavedenými standardy. Datové přenosy zítřka Konektory RJ45 standardu Cat. 6A, garantují ty nejlepší přenosové charakteristiky. Díky tomu není problém využívat přenosové rychlosti až do 0ti Gbps. Jasná identifikace Velký prostor pro označení dovoluje vždy jasnou a čitelnou identifikaci. Připojení stínění Volitelné příslušenství pro přizemnění stínění je možné nainstalovat k zemnícímu šroubu rámu. Tím se jednoduše propojí funkční země všech metalických konektorů v rámu. Zabezpečení přístupu FrontCom Vario umožňuje volbu z řady zámků. Od jednoduchého otočného zámku přes standardní rozvaděčový klíč až po zámek s unikátním klíčem. 7

8 Při projektování je třeba vzít v úvahu mnoho faktorů Nabízíme více než 5000 možných kombinací Při plánování systémů se konstruktéři a projektanti setkávají se specifickými požadavky. Žádné dva přístroje nejsou stejné a každý zákazník preferuje jiná řešení. Se systémem FrontCom Vario vám nabízíme rozsah možností pro přizpůsobení individuálním požadavkům, které nemají obdoby. Nabízíme například elektrické zásuvky specifické pro jednotlivé země nebo různé typy konektorů, jako jsou RJ45, USB nebo D-Sub, které lze využít k napojení na systémy v rozváděči. Platí to také pro případné úpravy a modernizace, které bude nutné provádět za provozu. Modulární servisní rozhraní FrontCom Vario nabízí dokonalou kombinaci jediného rámu, komunikačních a napájecích konektorů a konektorového panelu pro téměř každou konfiguraci. Sečteno podtrženo: Můžete si vybírat z více než 5000 možných kombinací. Modulární princip: Každou variantu systému FrontCom Vario je možné navrhnout s využitím následujících součástí: Rozmanité rámy Díky různým rámům se může systém FrontCom Vario přizpůsobit různým požadavkům a podmínkám v provozním prostředí. Instalace? Hračka! Pokud připravíte vhodný výřez, stačí už jen vložit osazený rám a upevnit třemi šrouby.. Konektory pro všechny požadavky V závislosti na tom, jaké jsou vaše požadavky, si můžete vybrat různé datové, signálové nebo napájecí konektory a jednoduše je zacvaknout do příslušného konektorového panelu. Variantní konektorové panely K dispozici jsou tři různé konektorové panely, které drží konektory. Odlišují se různými kombinacemi napájecích datových a signálových konektorů. Každá varianta je volitelně k dispozici se stíněním. Při instalaci lze konektorové panely jednoduše zacvaknout do rámu. 8

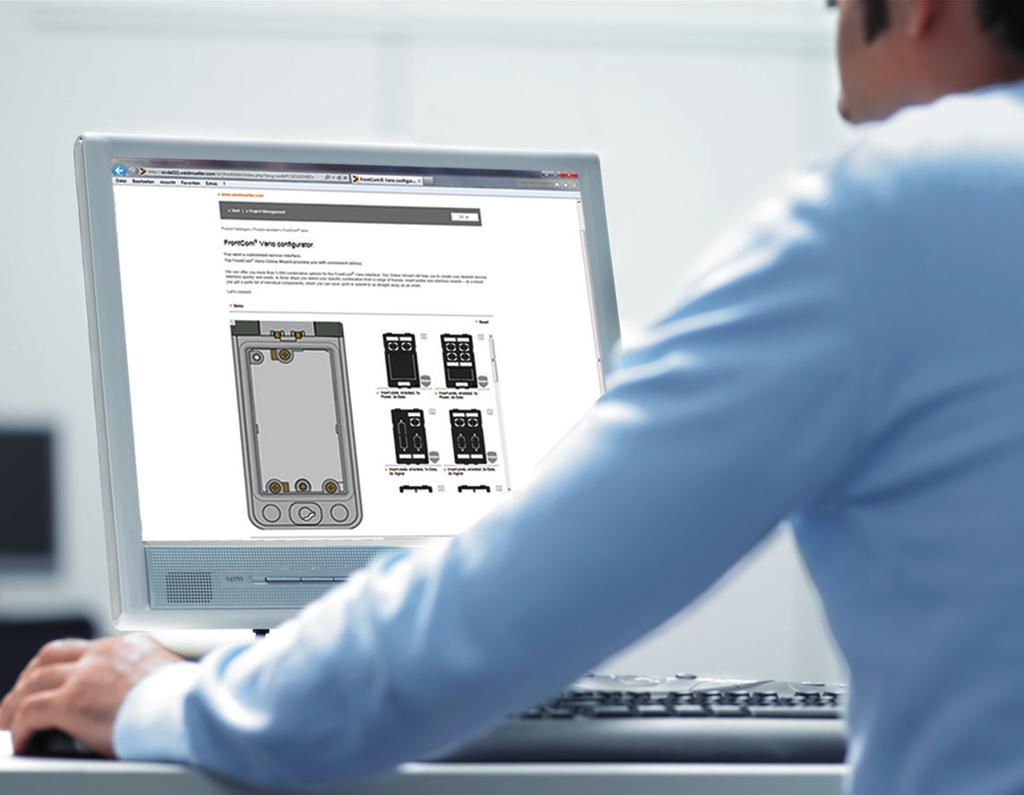

9 Výběr je na vás Pomůže vám náš online konfigurátor FrontCom Vario Variabilita FrontCom Vario nabízí více než 5000 možných kombinací. Ale neděste se toho! Pro snadnou a rychlou konfiguraci je vám k dispozici online konfigurátor, kde jednoduchým výběrem a přetažením požadovaných modulů, snadno a rychle vytvoříte svůj optimální FrontCom Vario interface. V následujícím kroku pak získáte seznam všech potřebných dílů, který si můžete uložit a hned podle něj odeslat online poptávku. Online weidmueller.com/ frontcom 9

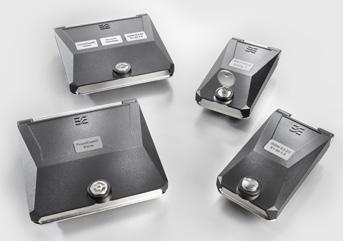

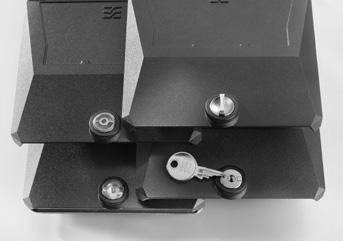

10 FrontCom Vario Dvojitý rám IP 65 Pro montáž jednoho dvojitého konektorového rámu nebo dvou jednoduchých rámů. Kovový kryt Stupeň krytí / Třída krytí (UL) Materiál krytu Materiál rámu Schválení IP 65 po zavření / Typ 2 Tlakově litý zinek, prášková barva Tlakově litý zinek -40 C...70 C Náhradní klíč Bezklíčový zámek Zámek na klíč Zámek na rozvaděčový klíč Zámek na rozvaděčový klíč (standard Daimler) Značení Stříbrná Světle šedá Bílá Značení na ochranný kryt proti dotyku Ochranný kryt proti dotyku Ochrana proti dotyku Lišta (pro montáž jednotlivých panelů) Přepážka IE-FC-DFM-KNOB IE-FC-DFM-KEY IE-FC-DFM-CAB IE-FC-DFM-CAB-DB IE-FC-KEY SM 27/8 K MC NE SI SM 27/8 K MC NE GR SM 27/8 K MC NE WS ESG 7/20 SIRIUS MC NE WS IE-FC-PWPC IE-FC-DF-IPH

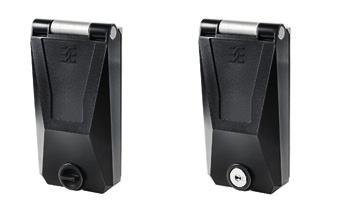

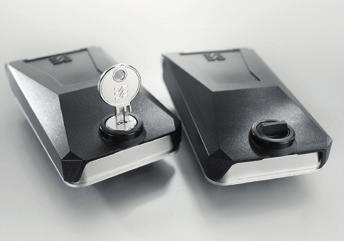

11 FrontCom Vario Rám IP 65 Kovový kryt Plastový kryt Stupeň krytí Materiál krytu Materiál rámu Schválení IP 65 po zavření Tlakově litý zinek, prášková barva Tlakově litý zinek 40 C C IP 65 po zavření Tlakově litý zinek 40 C C Bezklíčový zámek Zámek na klíč IE-FC-SFM-KNOB IE-FC-SFM-KEY IE-FC-SFP-KNOB IE-FC-SFP-KEY Náhradní klíč Značení Bílá Stříbrná Světle šedá Značení na ochranný kryt proti dotyku Ochranný kryt proti dotyku Ochrana proti dotyku IE-FC-KEY SM 27/8 K MC NE WS SM 27/8 K MC NE SI SM 27/8 K MC NE GR ESG 7/20 SIRIUS MC NE WS IE-FC-PWPC IE-FC-KEY SM 27/8 K MC NE WS SM 27/8 K MC NE SI SM 27/8 K MC NE GR ESG 7/20 SIRIUS MC NE WS IE-FC-PWPC

12 FrontCom Vario Panely pro dvojitý rám IP 20 x napájecí, 2 x datový, x LS přepínač Materiál Konektor, datový Konektor napájecí velký Příprava pro LS přepínač Panel 2 x zásuvka US + GFCI Schválení 2-40 C...70 C Stíněný Nestíněný IE-FC-DSP-PWB/2ST/FILS IE-FC-DIP-PWB/2ST/FILS Konektory napájecí Zásuvka CZ Zásuvka AU 5 A Zásuvka AU 0 A Zásuvka CH Zásuvka CN Zásuvka GB Zásuvka DE Zásuvka DE oranžová Zásuvka FR Zásuvka FR oranžová Zásuvka IT/EU Zásuvka IND RCBO Konektory datové RJ45 spojka RJ45 modul EIA/TIA T568 B RJ45 modul PROFINET RJ45 modul EIA/TIA T568 A USB 2.0 A / A USB 3.0 A / A USB 2.0 A / B Značení Značení na ochranný kryt proti dotyku Ochranný kryt proti dotyku Ochranný kryt proti dotyku IE-FCI-PWB-CZ IE-FCI-PWB-AU IE-FCI-PWB-AU-0A IE-FCI-PWB-CH IE-FCI-PWB-CN IE-FCI-PWB-GB IE-FCI-PWB-DE IE-FCI-PWB-DE-OR IE-FCI-PWB-FR IE-FCI-PWB-FR-OR IE-FCI-PWS-IT IE-FCI-PWB-IND IE-FCI-PWB-RCBO IE-BI-RJ45-C IE-BI-RJ45-FJ-B IE-BI-RJ45-FJ-P IE-BI-RJ45-FJ-A IE-BI-USB-A IE-BI-USB-3.0-A IE-BI-USB-AB ESG 7/20 SIRIUS MC NE WS IE-FC-PWPC

13 FrontCom Vario Panely pro dvojitý rám x GFCI, 2 x datový, x signálový, x pojistka IP 20 Materiál Konektor, datový Konektor napájecí velký Pojistkové pouzdro Konektor signálový D-Sub 9-pólový / VGA / HDMI Příprava pro LS přepínač (2TE) Panel 2 x zásuvka US + GFCI Schválení Technická data GFCI panel Provozní napětí / Jmenovitý proud US zásuvka s ochranou GFCI Self-test Indikace stavu Typ připojení Příčný průřez připojení Jemně laněný s dutinkou Jemně laněný bez dutinky Průřez připojovacího vodiče, pevný 2-35 C...66 C 25 V AC / 20 A 2 ks Automaticky každé 3 sekundy Červená LED Šroubový spoj mm² Stíněný Nestíněný IE-FC-DSP-CI/3A/2ST/D IE-FC-DIP-CI/3A/2ST/D incl. pre-mounted GFCI Panely, signál Pojistkové pouzdro Konektory datové Značení D-Sub, 9-pólový, zásuvka/zásuvka D-Sub, 9-pólový, zásuvka/zástrčka D-Sub, 9-pólový, zásuvka/pájený 3 A RJ45 spojka RJ45 modul EIA/TIA T568 A RJ45 modul EIA/TIA T568 B RJ45 modul PROFINET USB 2.0 A / A USB 3.0 A / A USB 2.0 A / B Značení na ochranný kryt proti dotyku IE-FCI-D9-FF IE-FCI-D9-FM IE-FCI-D9-FS IE-FCI-PWCB-3A IE-BI-RJ45-C IE-BI-RJ45-FJ-A IE-BI-RJ45-FJ-B IE-BI-RJ45-FJ-P IE-BI-USB-A IE-BI-USB-3.0-A IE-BI-USB-AB ESG 7/20 SIRIUS MC NE WS

14 FrontCom Vario Panely IP 20 dvojitý plný panel jednoduchý plný panel Materiál Schválení -40 C...70 C -40 C...70 C CURUS; GERMLLOYD nestíněný IE-FC-DIP-BP IE-FC-IP-BP

15 FrontCom Vario Panely IP 20 x napájecí, 2 x datový x napájecí, 2x datový, x signálový Materiál Konektor, datový Konektor signálový D-Sub 9-pólový / VGA / HDMI Konektor signálový D-Sub, 25-pólový Konektor napájecí velký Konektor napájecí malý Konektor napájecí USA Schválení 2-40 C...70 C CURUS; GERMLLOYD 2-40 C...70 C CURUS; GERMLLOYD Stíněný Nestíněný IE-FC-SP-PWB/2ST IE-FC-IP-PWB/2ST IE-FC-SP-PWS/2ST/D IE-FC-IP-PWS/2ST/D Konektory napájecí Zásuvka AU 5 A Zásuvka AU 0 A Zásuvka CH Zásuvka CN Zásuvka GB Zásuvka DE Zásuvka DE oranžová Zásuvka FR Zásuvka FR oranžová Zásuvka IT/EU Zásuvka CZ Zásuvka IND RCBO Konektory datové RJ45 spojka RJ45 modul EIA/TIA T568 B RJ45 modul PROFINET RJ45 modul EIA/TIA T568 A USB 2.0 A / A USB 3.0 A / A USB 2.0 A / B Značení Značení na ochranný kryt proti dotyku Ochranný kryt proti dotyku Ochranný kryt proti dotyku Panely, signál D-Sub, 9-pólový, zásuvka/zásuvka D-Sub, 9-pólový, zásuvka / zástrčka D-Sub, 9-pólový, zásuvka / pájený IE-FCI-PWB-AU IE-FCI-PWB-AU-0A IE-FCI-PWB-CH IE-FCI-PWB-CN IE-FCI-PWB-GB IE-FCI-PWB-DE IE-FCI-PWB-DE-OR IE-FCI-PWB-FR IE-FCI-PWB-FR-OR IE-FCI-PWS-IT IE-FCI-PWB-CZ IE-FCI-PWB-IND IE-FCI-PWB-RCBO IE-BI-RJ45-C IE-BI-RJ45-FJ-B IE-BI-RJ45-FJ-P IE-BI-RJ45-FJ-A IE-BI-USB-A IE-BI-USB-3.0-A IE-BI-USB-AB ESG 7/20 SIRIUS MC NE WS IE-FC-PWPC Typ Ks Ks Obj. Obj. číslo IE-FCI-PWS-IT IE-BI-RJ45-C IE-BI-RJ45-FJ-B IE-BI-RJ45-FJ-P IE-BI-RJ45-FJ-A IE-BI-USB-A IE-BI-USB-3.0-A IE-BI-USB-AB ESG 7/20 SIRIUS MC NE WS IE-FC-PWPC IE-FCI-D9-FF IE-FCI-D9-FM IE-FCI-D9-FS

16 FrontCom Vario Panely IP 20 x napájecí, 4 x datový x napájecí, 2 x signálový Materiál Konektor datový Konektor signálový D-Sub 9-pólový / VGA / HDMI Konektor signálový D-Sub, 25-pólový Konektor napájecí velký Konektor napájecí malý Konektor napájecí USA Schválení 4-40 C...70 C CURUS; GERMLLOYD 2-40 C...70 C CURUS; GERMLLOYD Stíněný Nestíněný IE-FC-SP-PWS/4ST IE-FC-IP-PWS/4ST IE-FC-SP-PWS/2D IE-FC-IP-PWS/2D Konektory napájecí Zásuvka IT/EU Konektory datové RJ45 spojka RJ45 modul EIA/TIA T568 A RJ45 modul EIA/TIA T568 B RJ45 modul PROFINET USB 2.0 A / A USB 3.0 A / A USB 2.0 A / B Značení Značení na ochranný kryt proti dotyku Ochranný kryt proti dotyku Ochranný kryt proti dotyku Panely, signál D-Sub, 9-pólový, zásuvka/zásuvka D-Sub, 9-pólový, zásuvka/zástrčka D-Sub, 9-pólový, zásuvka/pájený IE-FCI-PWS-IT IE-BI-RJ45-C IE-BI-RJ45-FJ-A IE-BI-RJ45-FJ-B IE-BI-RJ45-FJ-P IE-BI-USB-A IE-BI-USB-3.0-A IE-BI-USB-AB ESG 7/20 SIRIUS MC NE WS IE-FC-PWPC Typ Ks Ks Obj. Obj. číslo IE-FCI-PWS-IT ESG 7/20 SIRIUS MC NE WS IE-FC-PWPC IE-FCI-D9-FF IE-FCI-D9-FM IE-FCI-D9-FS

17 FrontCom Vario Panely IP 20 x napájecí, 2 x datový x napájecí, x 3A pojistka, x datový Materiál Konektor, datový Konektor signálový D-Sub 9-pólový / VGA / HDMI Konektor signálový D-Sub, 25-pólový Konektor napájecí velký Konektor napájecí malý Konektor napájecí USA Pojistkové pouzdro Schválení 2-40 C...70 C CURUS; GERMLLOYD -40 C...70 C Stíněný Nestíněný IE-FC-SP-PWU/2ST IE-FC-IP-PWU/2ST Pro zásuvku USA je ochrana proti dotyku povinná IE-FC-IP-PWU/ST/CB Pro zásuvku USA je ochrana proti dotyku povinná Panely, signál D-Sub, 9-pólový, zásuvka/zásuvka D-Sub, 9-pólový, zásuvka/zástrčka D-Sub, 9-pólový, zásuvka/pájený D-Sub, 25-pólový, zásuvka/zásuvka D-Sub, 25-pólový, zásuvka/zástrčka D-Sub, 25-pólový, zásuvka/pájený Konektory datové RJ45 spojka RJ45 modul EIA/TIA T568 A RJ45 modul EIA/TIA T568 B RJ45 modul PROFINET USB 2.0 A / A USB 3.0 A / A USB 2.0 A / B Značení Značení na ochranný kryt proti dotyku Ochranný kryt proti dotyku Ochranný kryt proti dotyku Konektory napájecí Pojistkové pouzdro 3 A IE-BI-RJ45-C IE-BI-RJ45-FJ-A IE-BI-RJ45-FJ-B IE-BI-RJ45-FJ-P IE-BI-USB-A IE-BI-USB-3.0-A IE-BI-USB-AB ESG 7/20 SIRIUS MC NE WS IE-FC-PWPC IE-FCI-PWS-US Typ Ks Ks Obj. Obj. číslo IE-BI-RJ45-C IE-BI-RJ45-FJ-A IE-BI-RJ45-FJ-B IE-BI-RJ45-FJ-P IE-BI-USB-A IE-BI-USB-3.0-A IE-BI-USB-AB ESG 7/20 SIRIUS MC NE WS IE-FC-PWPC IE-FCI-PWS-US IE-FCI-PWCB-3A

18 FrontCom Vario Panely 2 x datový, 2 x signálový x datový, 2 x signálový IP 20 Materiál Konektor, datový Konektor signálový D-Sub 9-pólový / VGA / HDMI Konektor signálový D-Sub, 25-pólový Konektor napájecí velký Konektor napájecí malý Konektor napájecí USA Pojistkové pouzdro Schválení C...70 C CURUS; GERMLLOYD -40 C...70 C CURUS; GERMLLOYD Stíněný Nestíněný IE-FC-SP-2ST/2D IE-FC-IP-2ST/2D IE-FC-SP-ST/D9/D IE-FC-IP-ST/D9/D Panely, signál D-Sub, 9-pólový, zásuvka/zásuvka D-Sub, 9-pólový, zásuvka/zástrčka D-Sub, 9-pólový, zásuvka/pájený D-Sub, 25-pólový, zásuvka/zásuvka D-Sub, 25-pólový, zásuvka/zástrčka D-Sub, 25-pólový, zásuvka/pájený Konektory datové RJ45 spojka RJ45 modul EIA/TIA T568 A RJ45 modul EIA/TIA T568 B RJ45 modul PROFINET USB 2.0 A / A USB 3.0 A / A USB 2.0 A / B Značení Značení na ochranný kryt proti dotyku Ochranný kryt proti dotyku Ochranný kryt proti dotyku Konektory napájecí IE-FCI-D9-FF IE-FCI-D9-FM IE-FCI-D9-FS IE-BI-RJ45-C IE-BI-RJ45-FJ-A IE-BI-RJ45-FJ-B IE-BI-RJ45-FJ-P IE-BI-USB-A IE-BI-USB-3.0-A IE-BI-USB-AB ESG 7/20 SIRIUS MC NE WS IE-FC-PWPC Typ Ks Ks Obj. Obj. číslo IE-FCI-D9-FF IE-FCI-D9-FM IE-FCI-D9-FS IE-FCI-D25-FM IE-FCI-D25-FS IE-FCI-D25-FF IE-BI-RJ45-C IE-BI-RJ45-FJ-A IE-BI-RJ45-FJ-B IE-BI-RJ45-FJ-P IE-BI-USB-A IE-BI-USB-3.0-A IE-BI-USB-AB ESG 7/20 SIRIUS MC NE WS IE-FC-PWPC Pojistkové pouzdro 3 A 8

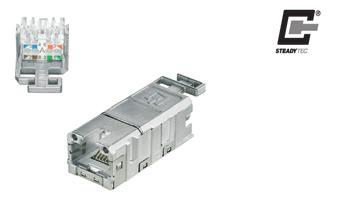

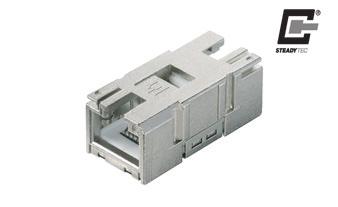

19 Konektory datové RJ45 Modul Spojka 3,9 3,9 Cat. 6A IP 20 Pro varianty krytu, 4, 5, 4 and for FrontCom 5,6 40, 5,6 5 32, Stupeň ochrany Počet zapojení Stínění Materiál krytu Povrch kontaktu Připojení cross-section, flexible, min. / max. Připojení cross-section, solid, min. / max. Průměr izolace, min./max. Konektor standardní PoE / PoE+ Schválení IP67 s pouzdrem Zinkový odlitek Zlato na niklu, Au 0.8 µm AWG 26 / AWG 22 AWG 24 / AWG mm...6 mm IEC C...70 C Splňující IEEE 802.3af CULUS IP67 s pouzdrem Zinkový odlitek Zlato na niklu, Au 0.8 µm IEC C...70 C Splňující IEEE 802.3af CULUS; GERMLLOYD tool-free TIA-A. Cat. 6A TIA-B. Cat. 6A PROFINET Cat. 5 Spojka Typ IE-BI-RJ45-FJ-A IE-BI-RJ45-FJ-B IE-BI-RJ45-FJ-P Ks Obj. číslo Typ Ks Obj. číslo IE-BI-RJ45-C Obj. číslo Typ Ks Obj. číslo Nástroje Lisovací kleště Typ PWZ RJ45 Ks 9

20 Konektory datové USB Spojka USB A/A Spojka USB A/B Cat. 6A IP 20 Pro varianty krytu, 4, 5, 4 and for FrontCom Stupeň ochrany Stínění Připojení / 2 Konektor standardní Schválení IP67 s pouzdrem C...70 C USB A / USB A IEC GERMLLOYD IP67 s pouzdrem C...70 C USB A / USB B IEC GERMLLOYD USB 2.0 USB 3.0 Typ IE-BI-USB-A IE-BI-USB-3.0-A Ks 0 0 Obj. číslo Typ IE-BI-USB-AB Ks 0 Obj. číslo Typ Ks Obj. číslo Typ Ks Obj. číslo 20

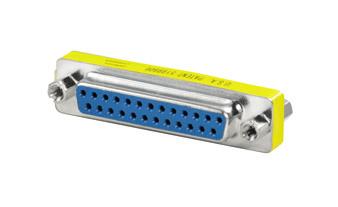

21 Konektory signálové D-sub IP 20 9-pólový 25-pólový Stupeň ochrany Materiál krytu Počet pólů Povrch krytu Materiál izolace Povrch kontaktu Odpor kontaktu Izolační odpor Dielektrická pevnost, kontakt/kontakt Schválení IP 20 SPCC 9 Pocínované PBT se skelným vláknem UL 94 V-0 Pozlacené 20 mω 000 MΩ at 500 V DC kv eff / min. -55 C...05 C GERMLLOYD IP 20 SPCC 25 Pocínované PBT se skelným vláknem UL 94 V-0 Pozlacené 20 mω 000 MΩ at 500 V DC kv eff / min. -55 C...05 C GERMLLOYD Zásuvka/Zásuvka Zásuvka/Zástrčka Zásuvka/pájený IE-FCI-D9-FF IE-FCI-D9-FM IE-FCI-D9-FS IE-FCI-D25-FF IE-FCI-D25-FM IE-FCI-D25-FS

22 Konektory signálové IP 20 HDMI HD5 / VGA 4.75±0. #5 #5 # # 25± ± ±0.5 Stupeň ochrany Materiál krytu Počet pólů Povrch krytu Povrch kontaktu Odpor kontaktu Izolační odpor Dielektrická pevnost, kontakt/kontakt Schválení IP 20 PVC 9 Pozlacené -5 C...50 C IP Zlato na niklu 000 MΩ at 500 V DC 000 V eff / min -55 C...05 C GERMLLOYD IE-FCI-HDMI-FF IE-FCI-HD5-FF

23 Konektory napájecí Zásuvky IP 20 Německo, bílá Německo, oranžová Stupeň ochrany Materiál krytu Typ připojení Příčný průřez připojení Jemně laněný s dutinkou Jemné laněný bez dutinky Jemně laněný s dutinkou Jemné laněný bez dutinky Průřez připojovacího vodiče, pevný Délka odizolování Jmenovité napětí (AC) Jmenovitý proud Schválení IP 20 PUSH IN mm² mm² 0 mm 250 V 6 A -5 C...50 C GERMLLOYD IP 20 PUSH IN mm² mm² 0 mm 250 V 6 A -5 C...50 C GERMLLOYD IE-FCI-PWB-DE IE-FCI-PWB-DE-OR

24 Švýcarsko Francie, bílá Francie, oranžová IP 20 PUSH IN IP 20 PUSH IN IP 20 PUSH IN mm² mm² 0 mm 250 V 0 A -5 C...50 C GERMLLOYD mm² mm² 0 mm 250 V 6 A -5 C...50 C GERMLLOYD mm² mm² 0 mm 250 V 6 A -5 C...50 C IE-FCI-PWB-CH IE-FCI-PWB-FR IE-FCI-PWB-FR-OR

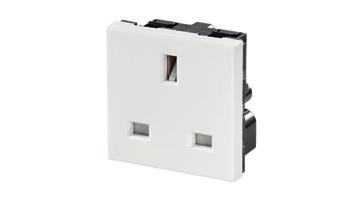

25 Konektory napájecí Zásuvky IP 20 Velká Británie Itálie / Evropa Stupeň ochrany Materiál krytu Typ připojení Příčný průřez připojení Jemně laněný s dutinkou Jemné laněný bez dutinky Jemně laněný s dutinkou Jemné laněný bez dutinky Průřez připojovacího vodiče, pevný Délka odizolování Jmenovité napětí (AC) Jmenovitý proud Schválení IP 20 Šroubový spoj mm² mm² mm² 9 mm 250 V 3 A -5 C...50 C GERMLLOYD IP 20 Šroubový spoj mm² mm² mm² 9 mm 250 V 6 A -5 C...50 C GERMLLOYD IE-FCI-PWB-GB IE-FCI-PWS-IT

26 Austrálie, 0 A 32 Austrálie, 5 A Česká republika IP 20 PUSH IN IP 20 Šroubový spoj IP 20 Šroubový spoj mm² mm² 2 mm 250 V 6 A -5 C...50 C mm² mm² mm² 9 mm 240 V 5 A -5 C...50 C GERMLLOYD mm² mm² mm² 9 mm 240 V 0 A -5 C...50 C GERMLLOYD Typ IE-FCI-PWB-CZ Ks Obj. číslo Typ IE-FCI-PWB-AU Ks Obj. číslo Typ IE-FCI-PWB-AU-0A Ks Obj. číslo Typ Ks Obj. číslo Typ Ks Obj. číslo Typ Ks Obj. číslo 27

27 Konektory napájecí Zásuvky IP 20 Čína USA Stupeň ochrany Materiál krytu Typ připojení Příčný průřez připojení Jemně laněný s dutinkou Jemné laněný bez dutinky Jemně laněný s dutinkou Jemné laněný bez dutinky Průřez připojovacího vodiče, pevný Délka odizolování Jmenovité napětí (AC) Jmenovitý proud Schválení IP 20 Šroubový spoj mm² mm² mm² 9 mm 250 V 0 A -5 C...50 C GERMLLOYD IP 20 PA 66 Pájený, FS 4.8 x V 5 A -20 C...85 C GERMLLOYD; UR IE-FCI-PWB-CN IE-FCI-PWS-US For US Zásuvka the Ochranný kryt proti dotyku is mandatory Typ Ks Ks Obj. Obj. číslo VFSKHV/,5-2,5/

28 Indie IP 20 Šroubový spoj mm² 9 mm 250 V 3 A -5 C...50 C IE-FCI-PWB-IND

29 O Konektory napájecí RCBO IP 20 RCBO 230 V I 3000 m : 500A T TEST Frequently n 30mA C6 Provozní napětí Jmenovitý proud IΔm IΔn Spouštěcí charakteristika Typ připojení Příčný průřez připojení Jemně laněný s dutinkou Jemně laněný bez dutinky Průřez připojovacího vodiče, pevný -5 C...40 C 230 V AC 6 A 500 A 30 ma Typ C Šroubový spoj IE-FCI-PWB-RCBO

30 Konektory napájecí USB nabíjecí modul IP 20 USB-Charger 5 V / 2.4 A Vstupní napětí Frekvenční rozsah Vstupní proud Výstupní napětí Výstupní proud Stupeň účinnosti Spotřeba energie v pohotovostním režimu Standardy Třída ochrany Materiál krytu Typ připojení Příčný průřez připojení Jemně laněný s dutinkou Jemně laněný bez dutinky Průřez připojovacího vodiče, pevný Délka odizolování 0 C...45 C V AC Hz 300 ma 5 V DC 2.4 A 8 % max. 0. W EN , EN 62684, EN II Šroubový spoj 6 mm IE-FCI-PWB-2USB-A-5V

31 Pojistka 3A Pojistka 3A IP 20 Provozní napětí Jmenovitý proud Typ připojení 32 V DC, 250 V AC 3 A Nádržky s plochým ostřím 6,5 mm IE-FCI-PWCB-3A Konektor s plochým ostřím, 6.5 mm angled straight WFSKHV/,5-2, VFSKHV/,5-2,5/

32 Sety se stíněním 2x datový x napájecí DE Plastový kryt Rám Vstupy Vložené údaje Konektory napájecí Jmenovité napětí pro zásuvku Jmenovitý proud pro zásuvku Stupeň ochrany Výrobky zahrnuté v sadě Plastový kryt 2x datový, x napájecí, stíněný USB 2.0 A/A, RJ45 spojka Cat.6 A Zásuvka DE 250 V 6 A IP 65 po uzavření ; ; ; ; IE-FC-SET-SPDED00-KN-P

33 Sety Obsahuje předtištěné značky: Service only!, USB, Ethernet, 230 V / AC 2x datový, x napájecí 2x datový, x napájecí Rám Vstupy Vložené údaje Konektory napájecí Jmenovité napětí pro zásuvku Jmenovitý proud pro zásuvku Stupeň ochrany Výrobky zahrnuté v sadě Plastový kryt uzamykatelný klíčem 2x datový, x napájecí, stíněný USB 2.0 A/A, RJ45 spojka Cat.6 A Zásuvka DE 250 V 6 A IP 65 po uzavření ; ; ; ; ; Plastový kryt uzamykatelný klíčem 2x datový, x napájecí, nestíněný USB 2.0 A/A, RJ45 spojka Cat.6 A Zásuvka DE 250 V 6 A IP 65 po uzavření ; ; ; ; ; Stíněný Nestíněný IE-FC-SET-SPDEK00-KY-P IE-FC-SET-IPDEK00-KY-P Nemůžeme zaručit, že v publikacích nebo softwaru, který poskytneme zákazníkovi za účelem zadávání objednávek, nejsou žádné chyby. Snažíme se, abychom co nejrychleji opravili chyby v našich tištěných médiích. 34
