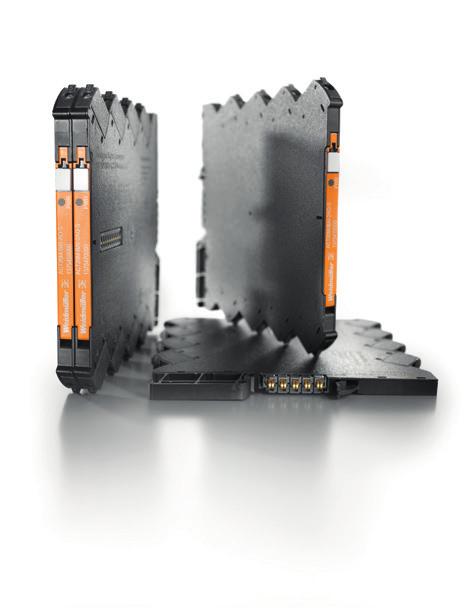

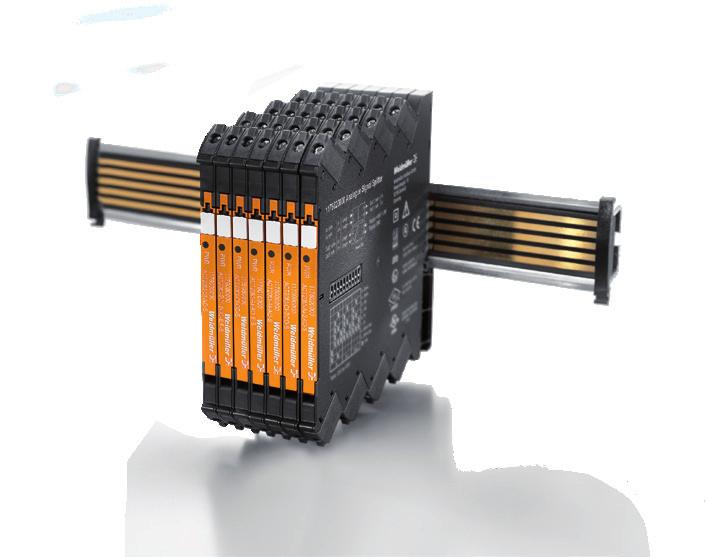

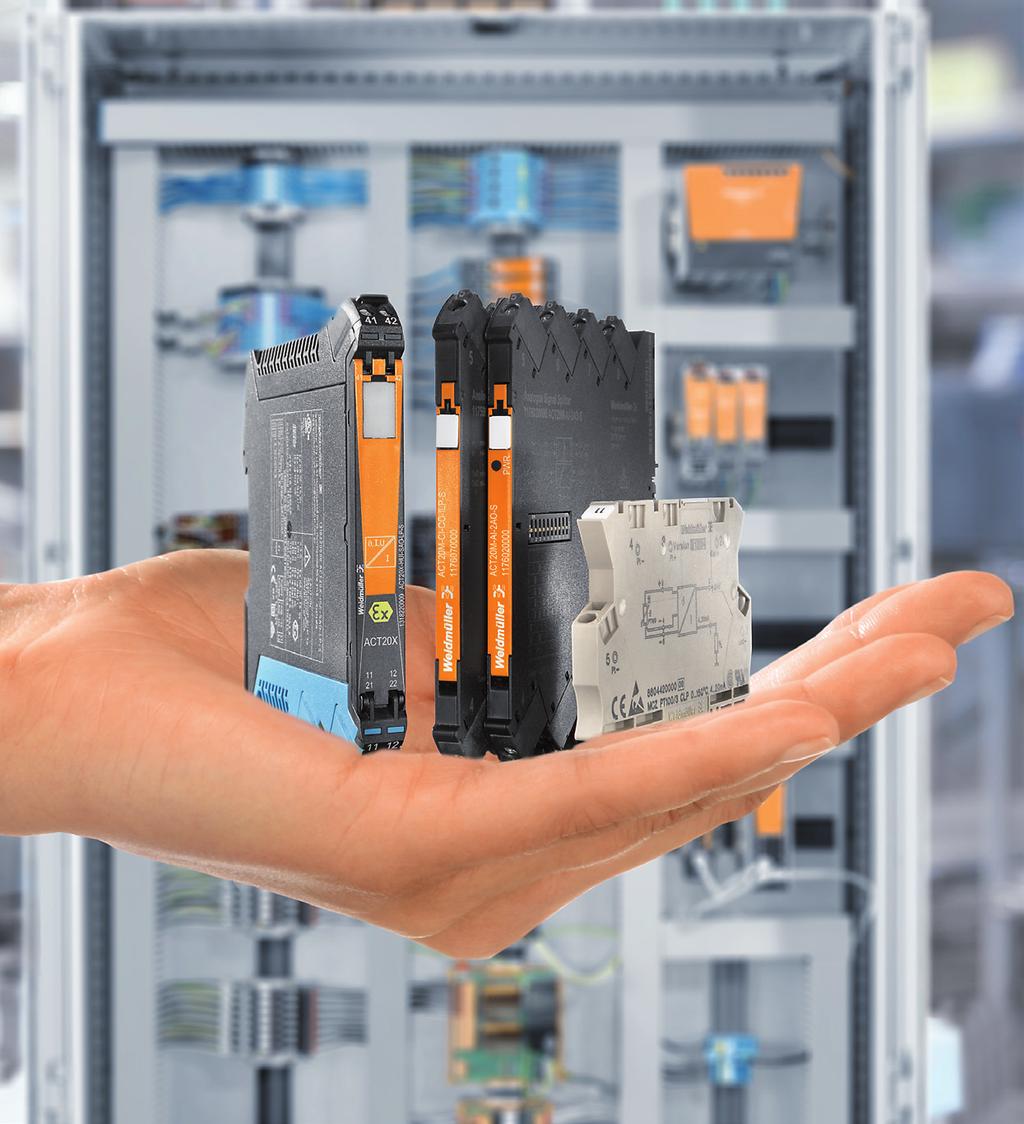

2 Převodníky signálů ACT20M šířka 6mm Vám ušetří prostor v rozváděči jednoduchá parametrizace pomocí DIP switchů široký rozsah pracovních teplot -25 až +70 C galvanické oddělení až 2,5kV přesnost až 0,05% možnost použití napájecí sběrnice široký nabízený sortiment mezinárodní certifikace Vstup Výstup Nastavení Napájení Označení -10(-5) (+5)V P100 2, 3, 4 vodič Termočlánek J,K Splitter-rozdělovač DIP switch FDT software Přes vstupní smyčku Přesnost ACT20M-CI-CO-S 1 0,05% ACT20M-AI-AO-S 1 0,05% ACT20M-AI-AO-E-S 1 0,2% ACT20M-BAI-AO-S 1 0,05% ACT20M-CI-2CO-S 1 0,05% ACT20M-AI-2AO-S 1 0,05% ACT20M-BAI-2AO-S 1 0,05% PICOPAK-CI-CO-LP-S 1 0,1% ACT20M-CI-CO-ILP-S 1 0,1% ACT20M-2CI-2CO-ILP-S 2 0,1% ACT20M-CI-CO-OLP-S 1 0,05% ACT20M-2CI-2CO-OLP-S 2 0,05% ACT20M-RTCI-CO-OLP-S 1 0,05% ACT20M-RTI-CO-EOLP-S 1 0,1% ACT20M-RTI-AO-S 1 0,05% ACT20M-RTI-AO-E-S 1 0,1% ACT20M-TCI-AO-S 1 0,05% ACT20M-TCI-AO-E-S 1 0,1% ACT20M-UI-AO-S 1 0,1%

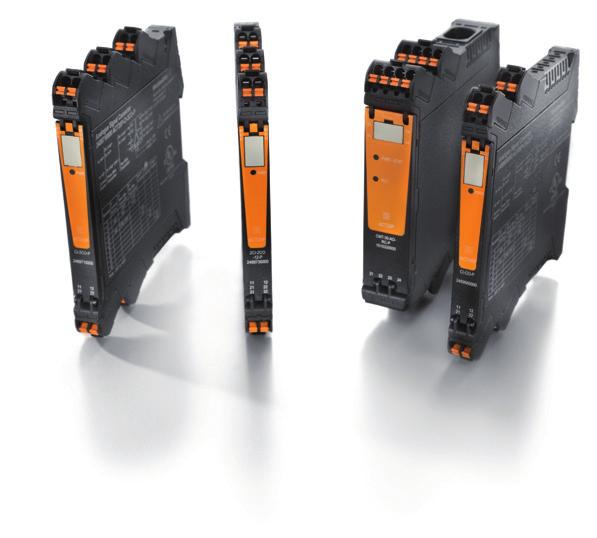

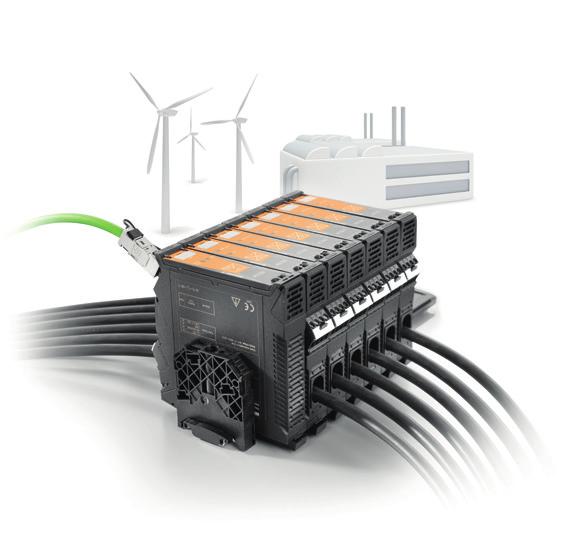

3 Převodníky signálů ACT20P osazeny konektory s možností kódování jednoduchá parametrizace pomocí DIP switchů široký rozsah pracovních teplot až -20 až +60 C galvanické oddělení až 4kV přesnost až 0,05% typy HART transparent široký nabízený sortiment mezinárodní certifikace nově dostupné i s konektory verze najdete na Vstup Výstup Nastavení Napájení -10(-5) (+5)V P100 2, 3, 4 vodič Termočlánek J,K Splitter-rozdělovač DIP switch Software Přes vstupní smyčku Přesnost HART transparent ACT20P-CI-CO 1 0,1% ACT20P-CI-2CO 1 0,1% ACT20P-2CI-2CO ,1% ACT20P-CI-VO 1 0,1% ACT20P-CI-2CO-OLP 1 0,1% EPAK-CI-4CO 1 0,1% Univerzální převodníky Vstup Výstup ACT20P-PRO DCDC II-S ± 0.1mA...± 100 ma, ±20 mv ±300 V 0...±20 ma, 0...±10 V 0,05% ACT20P-VM-AO-S 0-30 VDC až VDC a 0-60 VAC až VAC 0/ ma, V 0,5% ACT20P-UI-AO-DO-LP-S ACT20P-PRO-RTCI-AO-DO-S ± 5ADC, VAC, ±300 VDC PT100 a PT1000 2,3,4 vodič, PT200, Ni120, Termočlánky: B, E, J, K, L, N, R, S, T, U" 0 15kΩ, PT100 2,3,4 vodič PT200, PT500, KT81, KT82, KT84, ST13, ST20 Průvlakové převodníky Vstup Výstup ma, ma 0,1% V, V, V, V, ma, ma, ma tlačítka 0,1% ACT20P-CMT-10-AO-RC-S 0...5/10 A V, V, V, ACT20P-CMT-30-AO-RC-S ACT20P-CMT-60-AO-RC-S /25/30 A /50/60 A V, ma, ma, ma s displayem 0,5%

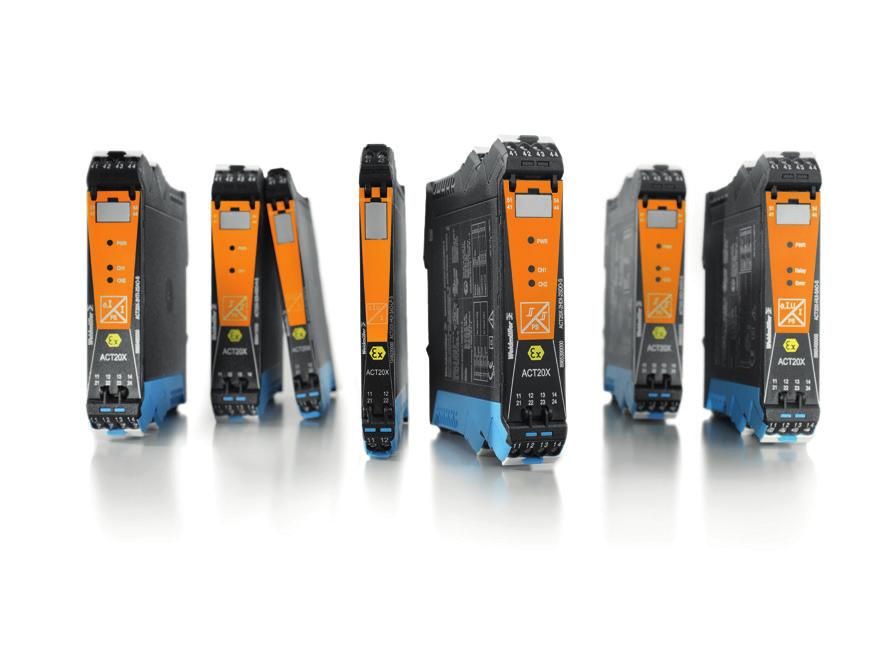

4 Převodníky signálů z prostředí s nebezpečím výbuchu ACT20X SIL certifikace jednoduchá parametrizace pomocí FDT software široký rozsah pracovních teplot -20 až +60 C poruchový kontakt 1 a 2 kanálové verze osazeny konektory s možností kódování mezinárodní certifikace Vstup Výstup Napájení PT a Ni čidla Termočlánky Splitter-rozdělovač Hart transparent Poznámka ACT20X-HAI-SAO-S ACT20X-2HAI-2SAO-S ACT20X-SAI-HAO-S ACT20X-2SAI-2HAO-S ACT20X-HTI-SAO-S ACT20X-2HTI-2SAO-S 2 pro čidla (4-20) v Ex zóně "řízení analogových (4-20) členů v Ex zóně" teplotní čidla ACT20X-HUI-SAO-S 1 univerzál ACT20X-HUI-SAO-LP-S 1 univerzál - napájení po smyčce ACT20X-HDI-SDO-RNO-S 1 digitální vstup - NAMUR relé 1NO pro digitální signály ( relé ) ACT20X-2HDI-2SDO-RNO-S 2 digitální vstup - NAMUR relé 1NO pro digitální signály ( relé ) ACT20X-HDI-SDO-RNC-S 1 digitální vstup - NAMUR relé 1NC pro digitální signály ( relé ) ACT20X-2HDI-2SDO-RNC-S 2 digitální vstup - NAMUR relé 1NC pro digitální signály ( relé ) ACT20X-HDI-SDO-S 1 digitální vstup - NAMUR NPN tranzistor pro digitální signály ( relé ) ACT20X-2HDI-2SDO-S 2 digitální vstup - NAMUR NPN tranzistor pro digitální signály ( relé ) ACT20X-SDI-HDO-L-S 1 digitální signál digitální signál pro spínání ventilů v Ex zóně IIC ( 35 ma) ACT20X-2SDI-2HDO-S 2 digitální signál digitální signál pro spínání ventilů v Ex zóně IIC ( 35 ma) ACT20X-SDI-HDO-H-S 1 digitální signál digitální signál pro spínání ventilů v Ex zóně IIB ( 60 ma) CBX200 USB kabel pro parametrizaci ACT20X převodníků pomocí software FDT Ex zóna

5 Stavová relé pro monitoring hodnoty měřené veličiny proudová napěťová monitoring 3f sítě - výpadek fáze termistorová Vstup Výstup Napájení Objednací číslo Počet kanálů oddělené napájení 24 VDC oddělené napájení 230 VAC Poznámka ACT20P-CMT-60-RC-S /50/60 A AC/DC 1x releový výstup proudové relé, 3 vstupní rozsahy ACT20P-CML-10-AO-RC-S 1 0 1/5/10 A AC/DC 1x releový výstup, analog proudové relé, 3 vstupní rozsahy EPAK-CMR-1PH-5-24V 1 0 1/5 A AC/DC 1x releový výstup proudové relé, 2 vstupní rozsahy ACT20P-VMR-1PH-H 1 110/240/400 V AC/DC 2x releový výstup napěťové relé, 3 vstupní rozsahy EPAK-VMR-1PH V 1 60/300 V AC/DC 1x releový výstup napěťové relé, 2 vstupní rozsahy ACT20P-VMR-3PH-ILP-H V AC 2x releový výstup monitoring 3f sítě, možnost nastavení EPAK-VMR-3PH-480-ILP-H V AC 1x releový výstup monitoring 3f sítě, možnost nastavení EPAK-VMR-3PH-PH V AC 1x releový výstup monitoring 3f sítě WPM-VMR-3PH-PH V AC 1x releový výstup výpadek fází 3f sítě ACT20P-TMR-RTI-S 1 PT100 / 2-/3-/4-wire, PTC: 0 4 kω 2x releový výstup PT100 a termistorové relé EPAK-TMR-PTC 1 PTC - práh 3.6kΩ 1x releový výstup termistorové relé Další typy převodníků Vstup Výstup Napájení PT a Ni čidla Termočlánky Frekvence Frekvence Poznámka ACT20P-PRO-FI-AO-DO-S 1 převod frekvence na analogový signál WAS4 PRO Freq 1 převod frekvence na analogový signál WAS6 TTA 1 parametrizovatelný univerzál MCZ VFC 0-10V 1 převod analogového signálu na frekvenci MCZ CFC 0-20MA 1 převod analogového signálu na frekvenci MCZ CFC 4-20MA 1 převod analogového signálu na frekvenci AP MCZ1.5 koncové čelo k řadě MCZ ACT20P-BRIDGE-S tenzometry pro vážení Signálové přepěťové ochrany zvýší spolehlivost Vašich procesních aplikací možnost rozpojení signálové cesty pouze 6,2 mm široký modul uzemnění na DIN lištu možnost měření pomocí 2,3mm pinu Použití VSSC6 CL 24VAC/DC 0.5A Pro analogový signál VSSC6 CLFG24VAC/DC 0.5A Pro analogový signál, plovoucí zem VSSC6 TRCL24VAC/DC 0.5A Pro analogový signál, možnost rozpojení signálové cesty VSSC6 TRCLFG24VAC/DC 0.5A Pro analogový signál, plovoucí zem, možnost rozpojení signálové cesty VSSC6 TRCLFG24VAC/DC EX Pro analogový signál, plovoucí zem, možnost rozpojení signálové cesty, pro signály z Ex prostředí AP VSSC6 Koncové čelo k přepěťovým ochranám. kompletní nabídku převodníků a přepěťových ochran najdete v našich produktových katalozích
