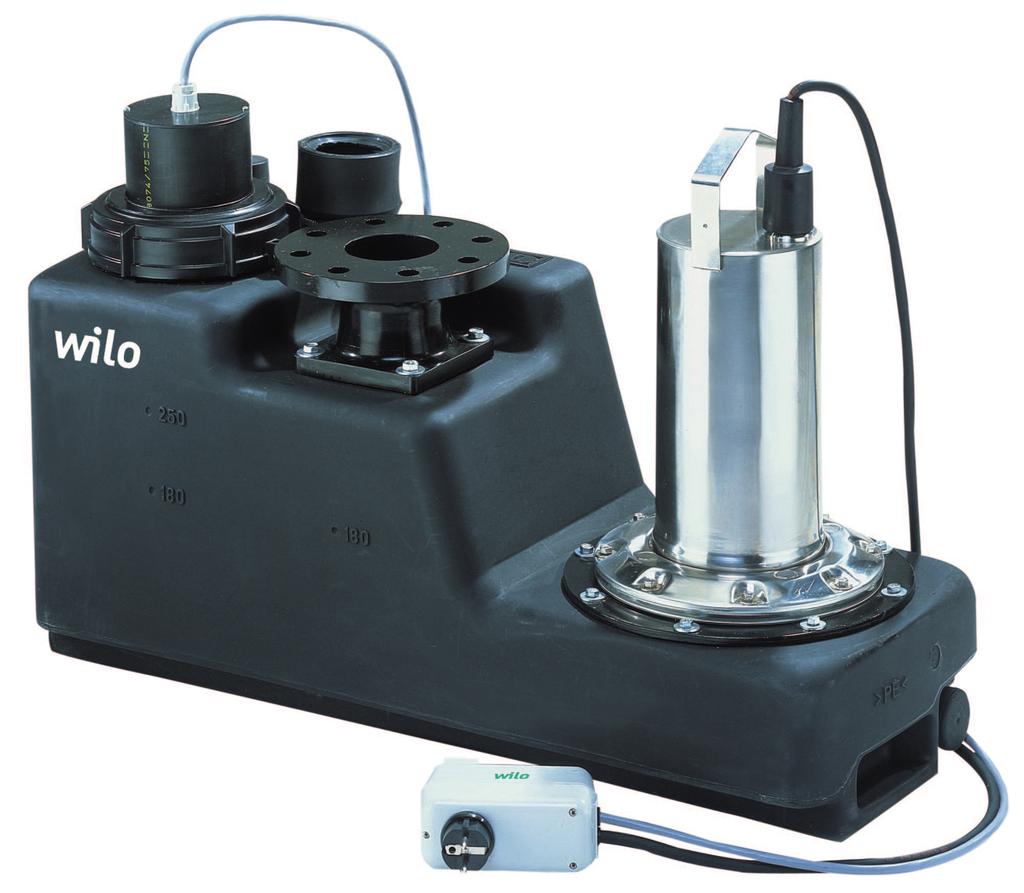

1 Popis konštrukčného radu: Wilo-DrainLift S H[m] 5,0 Wilo-DrainLift S 4,0 3,0 2,0 S 1/5 1,0 Konštrukčný typ Kompaktné zariadenie na prečerpávanie odpadových vôd s integrovaným čerpadlom Použitie Plnohodnotné okamžite pripojiteľné zariadenie na prečerpávanie odpadových vôd v súlade s normou DIN EN Na čerpanie surovej odpadovej vody, ktorú nie je možné odvádzať do kanalizačného systému prirodzeným samospádom. Wilo DrainLift S spĺňa predpisy normy DIN EN a DIN EN Minimálne rozmery spolu s priestorovo optimalizovanou inštalačnou plochou umožňujú mnohostranné možnosti použitia: pri dodatočnej inštalácii spŕch, toaliet, sáun atď. inštalácia toaliet v suterénnych bytoch Rozširovanie/renovácia bytov a objektov Inovatívne zlúčenie rôznych možností inštalácie pre zariadenia na prečerpávanie odpadových vôd v jednom zariadení, ako napr.: priame napojenie toaliet odvodňovanie jednotlivých priestorov inštalácia na predsadenú stenu/inštalácia na stenu Možnosť použitia nasledujúcich druhov inštalácie: Ako konvenčné zariadenie na prečerpávanie odpadových vôd na pripojenie k nástennej alebo stojanovej toalete alebo na kompletné odkanalizovanie priestorov. Vďaka kompaktným rozmerom zariadenia sú potrebné iba minimálne požiadavky na priestor. V spojení s inštaláciou na predsadenú stenu/zabudovaním do steny ako zariadenie na prečerpávanie odpadových vôd, zapojené do bežne predávaných systémov s inštaláciou na predsadenú stenu, zabudovaním do steny a stojanových profilov. Upozornenie: Aj po obložení stien musí byť možné zariadenie voľne vstavať a znovu demontovať. Prihliadajte na montážne pokyny a na správne príslušenstvo Q[m³/h] Vybavenie/funkcia Pripravené na pripojenie Termická kontrola motora Regulácia hladiny pneumatickým tlakovým snímačom beznapäťový kontakt Odpojiteľný kábel čerpadla Spätná klapka Prítokové tesnenie Dierovka pre otvor prítoku Hadicový spoj pre odvzdušnenie Hadicový spoj pre ručné membránové čerpadlo Upevňovací materiál Zvukovoizolačný materiál Opis/konštrukcia Motor z ušľachtilej ocele Osvedčená konštrukcia v modernom designu INOX & Composite, vrátane vírivého obežného kolesa s optimalizovanou účinnosťou. Držadlo na nosenie a úchytný pás Jednoduchá manipulácia, bezpečná inštalácia a upevnenie v súlade s normou (na zaistenie vztlaku). Prítok DN 40 Pre ďalšie prítoky z umývadiel, vaní atď. Ľubovoľne voliteľné prítoky Voľné plochy na oboch pozdĺžnych stranách a na čelnej strane umožňujú maximálne možnú flexibilitu pripojenia (v. obrázok). Dbajte na minimálnu prítokovú výšku odvodňovaných predmetov. Typový kl'úč Príkl.: DrainLift S1/5 (1~) S1 Zariadenie so samostatným čerpadlom /5 Max. dopravná výška [m] (1~) 1~: vyhotovenie na striedavý prúd 3~: trojfázové vyhotovenie Zvláštne znaky/prednosti produktu Jednoduchá montáž vďaka Nízka hmotnosť veľkému rozsahu dodávky Vrátane spätnej klapky Flexibilné vďaka Ľubovoľne voliteľné prítoky Inštalácia podobná tej na prednú stenu Úsporná inštalácia (hĺbka 30 cm) Bezpečné vďaka Spoľahlivé, pneumatické snímanie hladiny Materiály Teleso motora: ušľachtilá oceľ (AISI 316L) Teleso hydrauliky: Plast PE/PUR Obežné koleso: plast PUR Nádrž: plast PE Montážne žľaby Pre bežné systémy inštalácie na predsadenú stenu. Sériové izolačné pásiky alebo izolačný materiál Zabraňujú prenášaniu hluku v tuhých látkach. Nádrž Veľký revízny otvor. Zberný priestor so šikmým prítokom pre bezpečnú prevádzku bez usadenín. Možnosť pripojenia odvetrávcieho potrubia DN 70, ako aj ručného membránového čerpadla Rozsah dodávky zariadenie na prečerpávanie odpadovej vody, pripravené k okamžitému zapojeniu spínací prístroj/zástrčka Spätná klapka Zmeny vyhradené 50 Hz EU / 11

2 Popis konštrukčného radu: Wilo-DrainLift S Technické údaje Sieťová prípojka 1~230 V, 50 Hz alebo 3~400 V, 50 Hz Príkon P 1 podľa typu od 1,1 do 1,25 kw Dĺžka kábla medzi zariadením a spínacím prístrojom/zástrčkou 4 m Prevádzkový režim S3-15%, 120 s Max. teplota čerpaného média 35 C, krátkodobo 60 C Teplota okolia max. 40 C Guľová priechodnosť 40 mm Tlaková prípojka DN 80 Prípojka prítoku DN 40 / DN 100 odvetrávacia prípojka DN 70 min. prítoková výška (inštalačná výška po stred prítoku) 180 mm druh ochrany (bez spínacieho prístroja) IP 67 hrubý objem nádrže 45 l Tesnenie prítoku DN 100 dierovačka Upevňovací materiál Zvukovoizolačný materiál Návod na montáž a obsluhu Zmeny vyhradené 50 Hz EU / 11

3 Celková charakteristika: Wilo-DrainLift S Charakteristiky Wilo-DrainLift S H[m] Wilo-DrainLift S 5,0 4,5 4,0 3,5 3,0 2,5 DrainLift S 1/5 2,0 1,5 1,0 0, Q[m³/h] Q[l/s] Zmeny vyhradené 50 Hz EU / 11

4 Vybavenie/funkcia: Wilo-DrainLift S Konštrukcia Zaplaviteľné Zariadenie s jedným čerpadlom Zariadenie s dvoma čerpadlami Jednofázový motor Trojfázový motor Poloha čerpadla: Časti motora mimo nádrže Poloha čerpadla: mimo nádrže Poloha čerpadla: v nádrži Tesniaca komora Utesnenie na strane média pomocou mechanickej upchávky Utesnenie radiálnych hriadeľových tesniacich krúžkov na strane média Integrovaná spätná klapka Prúdové chladenie plášťa Jednokanálové obežné koleso Viackanálové obežné koleso Vírivé obežné koleso Rezacie ústrojenstvo Vybavenie/funkcia Voľne voliteľná poloha nátoku Filter s aktívnym uhlím Regulácia hladiny: s plavákovým spínačom Regulácia hladiny: so snímačom hladiny Regulácia hladiny: s pneumatickým snímačom tlaku Monitorovanie tesnosti motora Alarm nezávislý od sieťového napájania Poplach beznapäťový poplach Pripravené na pripojenie Odpojiteľný pripojovací kábel spínací prístroj Hadicový spoj pre ručné membránové čerpadlo Tesnenie prípojky nasávacieho potrubia ručného membránového čerpadla Hadicový spoj pre odvzdušnenie Montážny materiál Montážna sada pripojenia výtlačného potrubia vyrezávač otvorov pre vyvŕtanie prítoku Dierovka pre otvor prítoku Prítokové tesnenie Zvukovoizolačný materiál = k dispozícii, - = nie je k dispozícii, = voliteľné Zmeny vyhradené 50 Hz EU / 11

5 Zoznam výrobkov: Wilo-DrainLift S Typ čerpadla Sieťová prípojka Max. prívod/h v prevádzke S3 Objem brutto Max. spínací objem Tlaková prípojka Prípojka prívodu Diagonálny rozmer Č. výr. V / L V / L V / L S 1/5 3~400 V, 50 Hz max DN 80 DN 100/DN S 1/5 1~230 V, 50 Hz max DN 80 DN 100/DN Zmeny vyhradené 50 Hz EU / 11

6 Priame napojenie toaliet - stojace WC 180 Zmeny vyhradené 50 Hz EU / 11

7 Priame napojenie toaliet - nástenné WC 250 Zmeny vyhradené 50 Hz EU / 11

8 Rám predsadenej steny Zmeny vyhradené 50 Hz EU / 11

9 Podobné inštalácii na predsadenú stenu Zmeny vyhradené 50 Hz EU / 11

10 Pripojenie ručného membránového čerpadla stacionárne Zmeny vyhradené 50 Hz EU / 11

11 Pripojenie ručného membránového čerpadla v prípade potreby Zmeny vyhradené 50 Hz EU / 11
