1 1. Workshop Přeshraniční spolupráce pro rozvoj železniční dopravy Sasko - ČR (No: ) Správa železniční dopravní cesty, státní organizace Dlážděná 1003/7, Praha 1 Rytířský sál (2. patro) Praha, :00 a. m. 13:00 p. m.

2 Pracovní skupina geologie Kooperační partneři 1 und 4 česka geologicka služba P. Kycl, V. Rapprich, J. Franek, P. Fifera a kol. Odel Geologie S. Kulikov, Dr. O. Krentz, E. Seidel 2

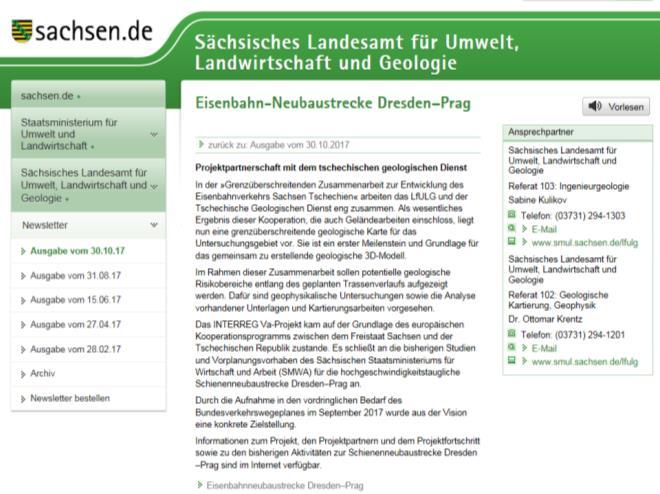

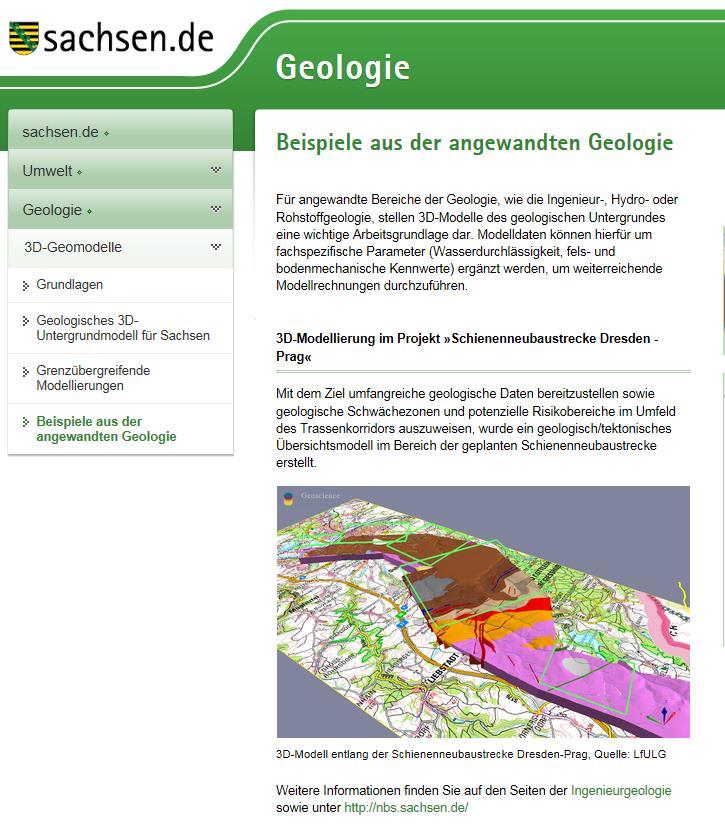

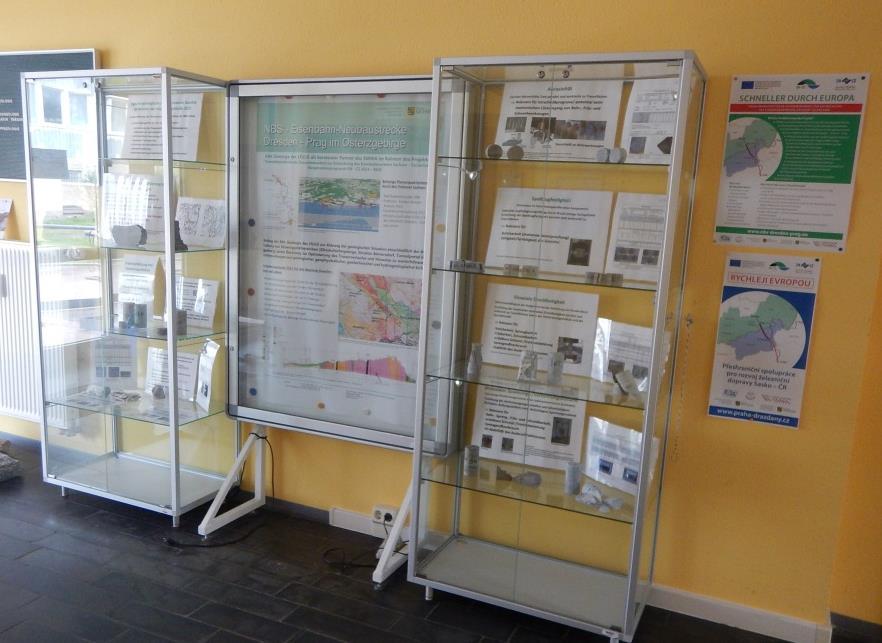

3 Publicita Výstava k projektu ve Freibergu Doklady Internetová stránka LfULG 3

4 Činnosti pracovni skupiny geologiie Milník 1, část 1 Stanovení kriterií sběr dat, jejich analýza a vyhodnocení Pokladová práce pro přípravovanou fázi vypracování přeshraniční geologické mapy Vypracování digitální přeshraniční geologické mapy Geologický průzkum Geofysikální průzkum Výhled do budoucnosti 4

5 Stanovení kriterií sběru dat, jejich analýza a vyhodnocení Rešerše všech geologických podkladů v LfULG pro zkoumanou oblast na základě: Katalogu archivních údajů Knihovny Interních pracovních výsledků Mapových podkladů geologické mapy různých formátů a stanovisek Výsledků jiných projektů 5

6 Rešerše všech geologických podkladů v LfULG pro zkoumanou oblast na základě: Archivní, údaje 6

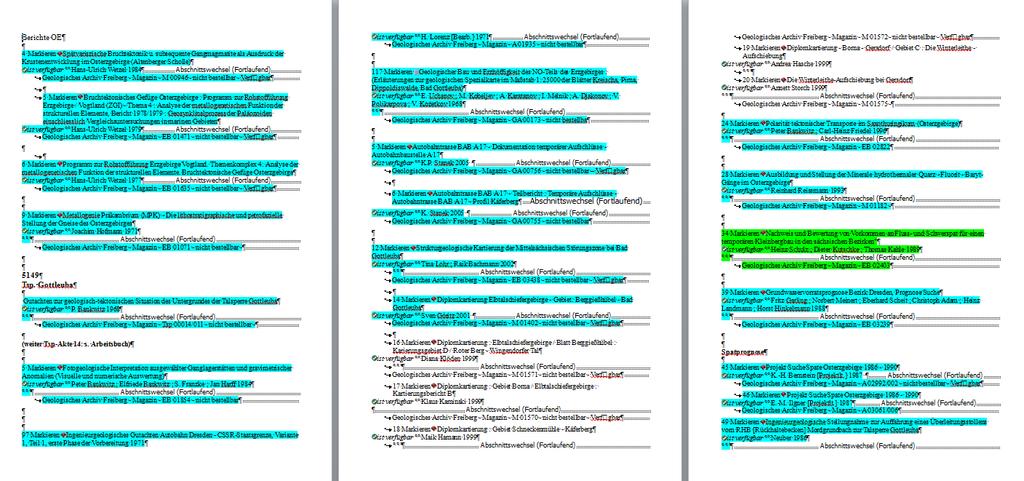

7 Rešerše všech geologických podkladů v LfULG pro zkoumanou oblast na základě: Knihovny 7

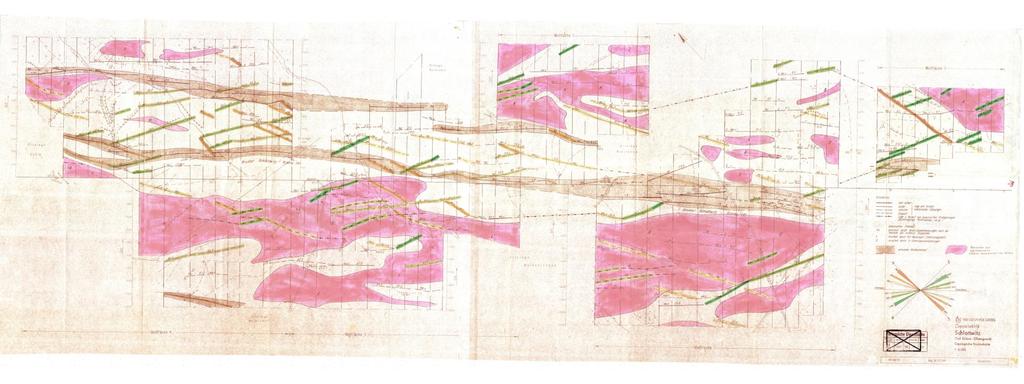

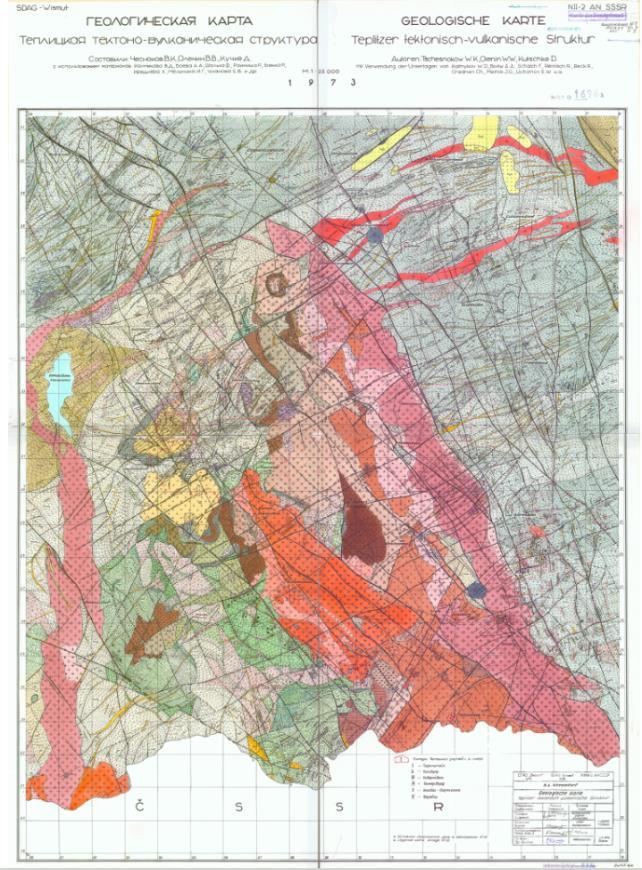

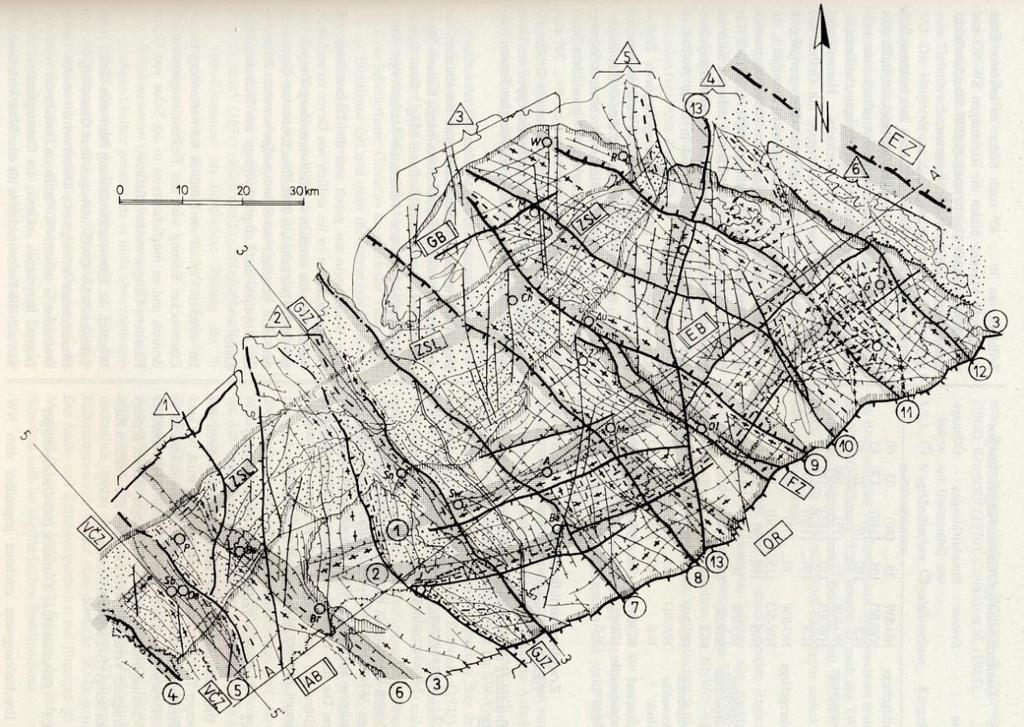

8 Rešerše všech geologických podkladů v LfULG pro zkoumanou oblast na základě: Mapových podkladů 8

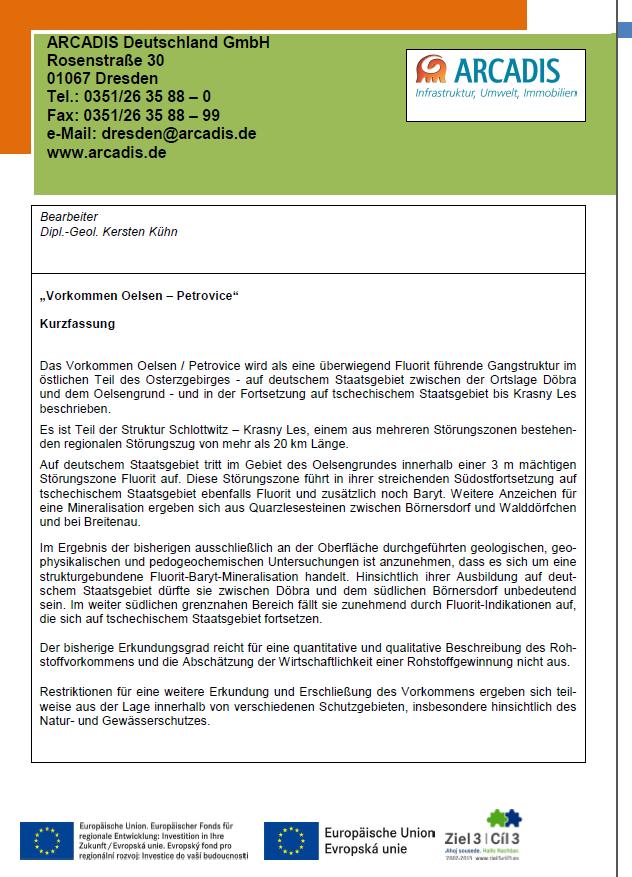

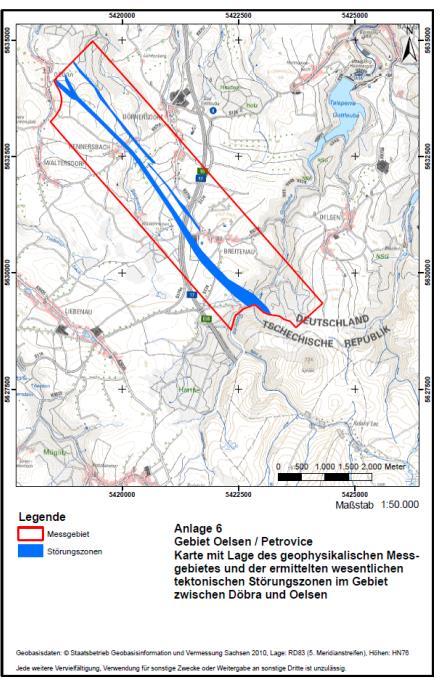

9 Rešerše všech geologických podkladů v LfULG pro zkoumanou oblast na základě: Výsledků jiných projektů zdroj: Ohodnocení potenciálu ložiska suroviny v sasko-českém pohraničí - hranice překračující katastr surovin. Soupis katastru surovin naleziště Oelsen-Petrovice 9

10 Stanovení kriterií sběr dat, jejich analýza a vyhodnocení Analýza získaných podkladů dle geologických obsahů (odbornost, zlástnosti) Shrnutí výsledků do tabulky s údaji o dostupnosti a o nalezišti o charakteristice směrodatných geologických obsahů s pomocí krátkých popisků k rychlejšímu vyhledání 10

11 Shrnutí výsledků do tabulky 11

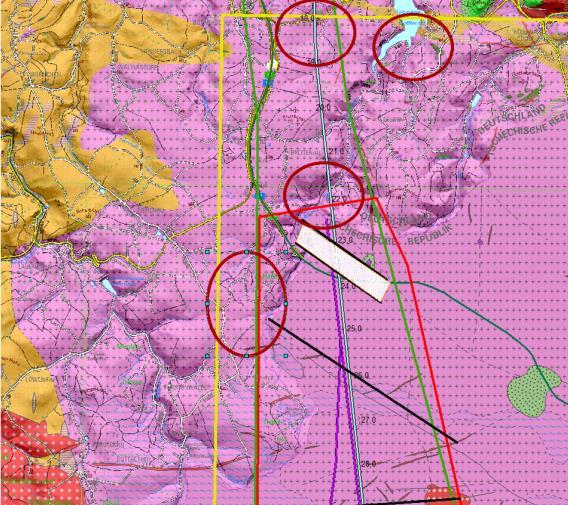

12 Stanovení kriterií sběr dat, jejich analýza a vyhodnocení Rešerše možných rizik v územním plánování Hornická činnost / oblasti se zásobami surovin Infrastruktura (ulice a skládky) Oblasti s podzemními prostorami (dutinami) Ochranná pásma pitné vody Geologická nebezpečí Údaje byly už v rámci EUKOM-studie shrmážděny, analyzovány a graficky znázorněny 12

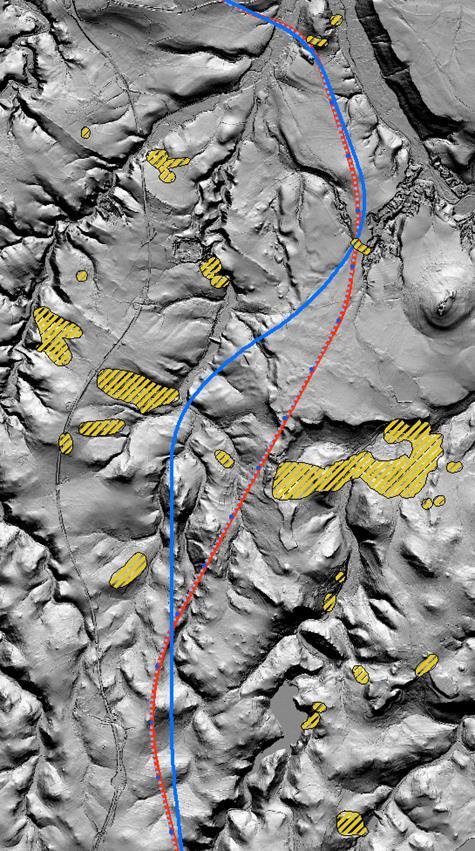

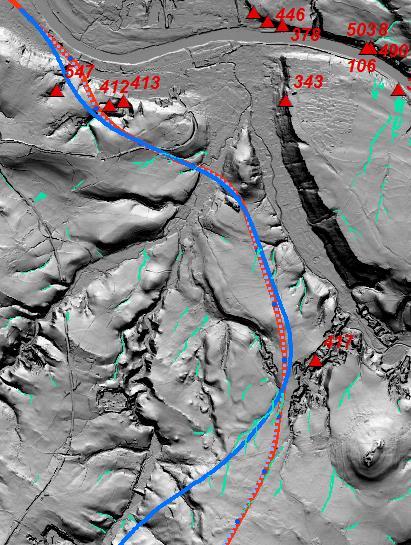

13 Rešerše možných rizik v územním plánování Seidewitz Murgang Pirna Rutschungen zdroj: Mapy s podzemními prostorami (SOBA); Geologická nebezpečí (LfULG) Trasse 2015 Potentielles Risiko an Böschungen (An- und Einschnitte) und Tunnelportalen Trasse 2012 Trasse 2012 Hohlräume nach 8 Sächsische Hohlraumverordnung (SOBA) Erosionsgefährdete Wasserabflussbahnen Massenbewegungen (z. B. Steinschläge, Rutschungen) Steinschlag Trasse

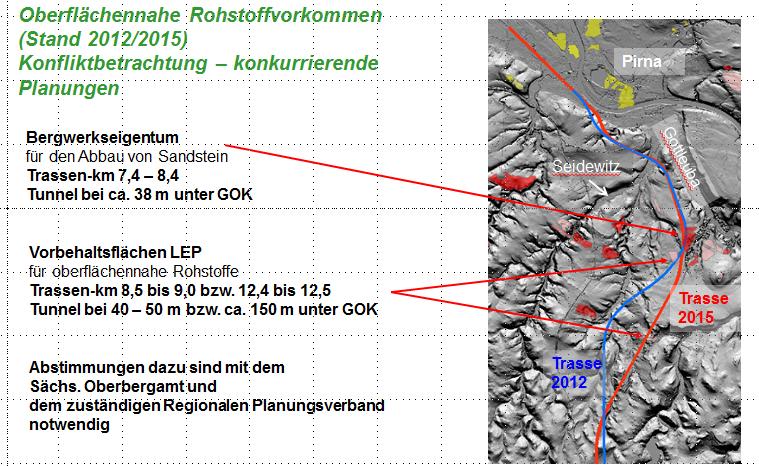

14 Rešerše možných rizik v územním plánování Hornická činnost / oblasti se zásobami surovin (2015) Konflikty s plánování zdroj: FIS-Rohstoffgeologie (LfULG) Odsouhlasení s Hornickým úřadem a Územním plánováním 14

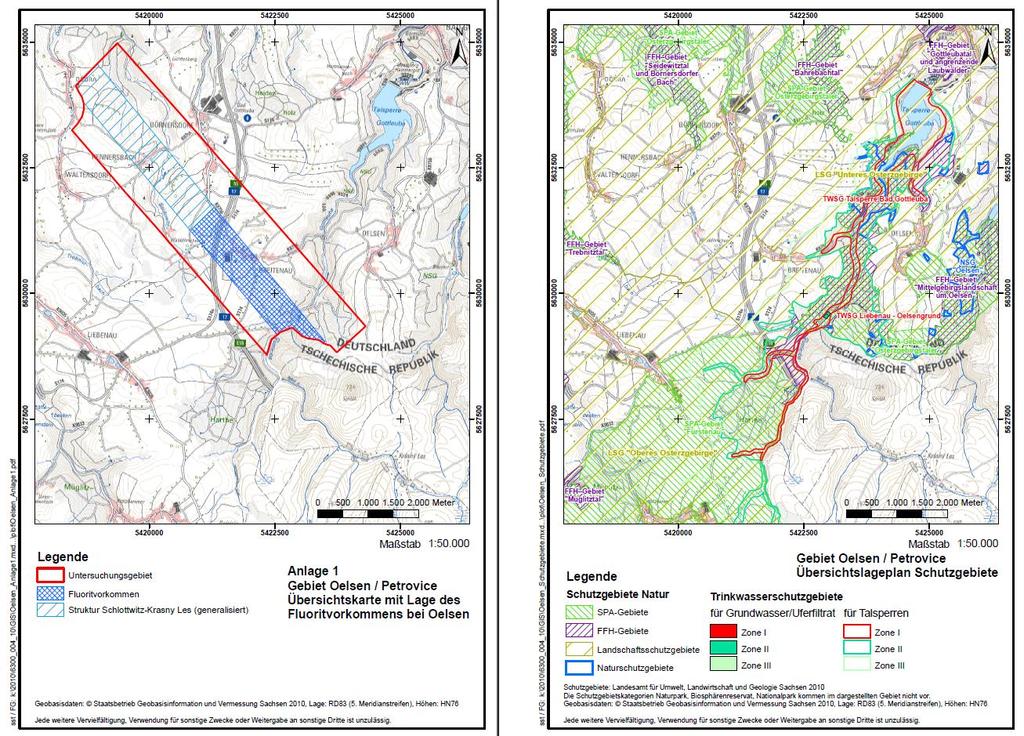

15 Rešerše možných rizik v územním plánování Nalézy Fluorita (vlevo) u struktury Petrovice -Döbra Pásmo ochrany (vpravo) zdroj: Ohodnocení potenciálu ložiska suroviny v saskočeském pohraničí - hranice překračující katastr surovin. Soupis katastru surovin naleziště Oelsen-Petrovice 15

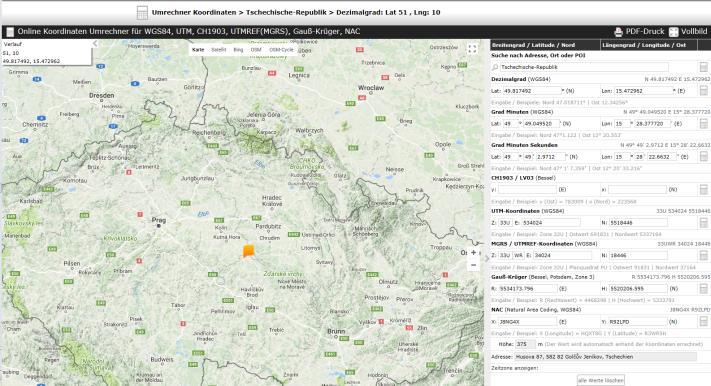

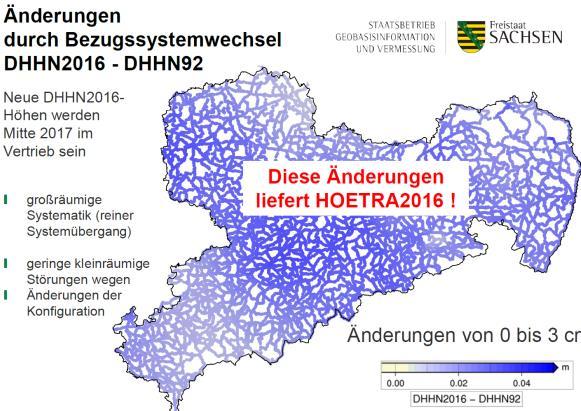

16 Poklady metodického postupu pro přípravnou fázi vypracování přeshraniční geologické mapy výběr map a vyhovujícího souřadnicového systému výběr výškového modelu 16

17 Pokladová práce metodického postupu pro přípravnou fázi vypracování přeshraniční geologické mapy Odsouhlasení a dohodnutí oboustranně vyhuvujícího souřadnicového systému jako základu pro vypracování map Stanovení měřítka mapy na základě velikosti zkoumaných oblastí a plánovaných obsahů zobrazení Odsouhlasení volby topografických podkladových dat Dohodnutí na digitálním výškovém modelu na základě dostupných dat institucí dané země 17

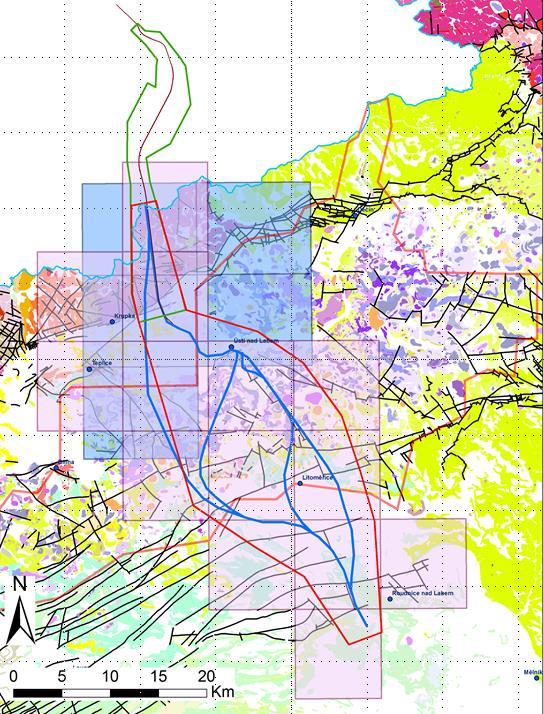

18 Vypracování digitální přeshraniční geologické mapy 18

19 Vypracování digitální přeshraniční geologické mapy a legendy Společná pracovaní setkání k vzájemnému představení stávajících geologických mapových údajů Dohodnutí stupně podrobnosti obsahu map Shrnutí stávajících geologických základních údajů pro mapu na základě podkladů (geofyzika, narušení / poruchy) Srovnání u obou partnerů používaných hlavních vysvětlivek (charakterisitika typů hornin dle stratigrafie, petrologie a litologie) 19

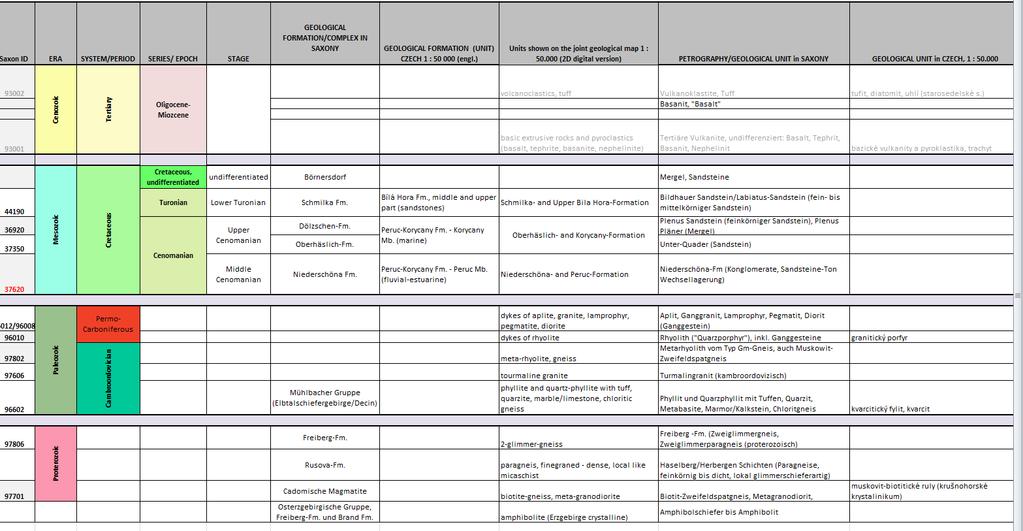

20 Vypracování digitální přeshraniční geologické mapy a legendy 20

21 Vypracování digitální přeshraniční geologické mapy a legendy Dohodnutí v rámcí pracovních setkání a pochůzek v terénu za účelem sjednocení a vypracování společných vysvětlivek / legend Společne exkurze k lepšímu prozumění litologicko petrografickych, jakož i tektonických zvláštností zkoumané oblasti 21

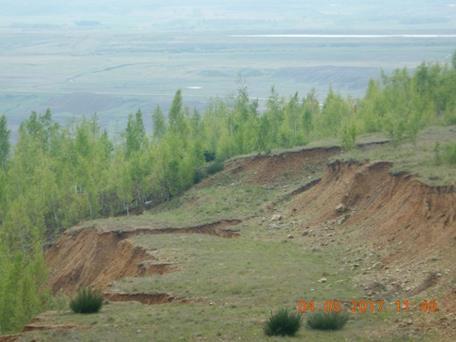

22 Terénní geologický průzkum / Mapovaní 22

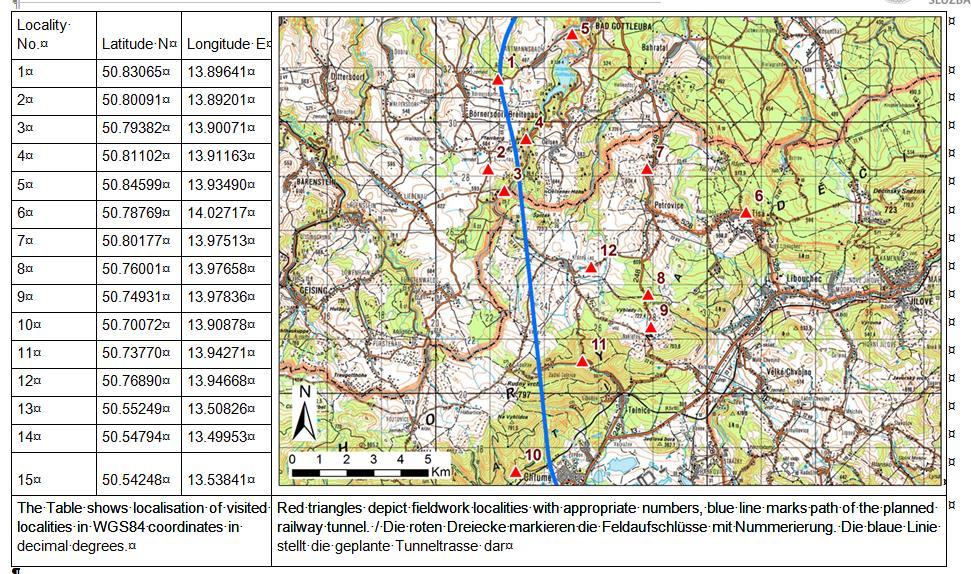

23 Terénní geologický průzkum / Mapovaní Grenzüberschreitende Zusammenarbeit zur Entwicklung des Eisenbahnverkehrs Sachsen Tschechien (Antragsnummer: ) 23

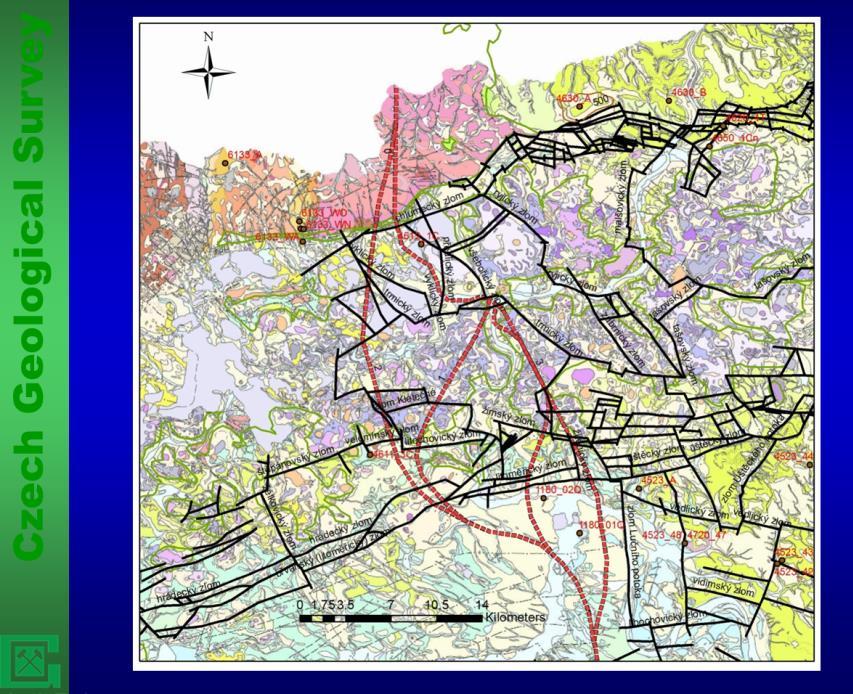

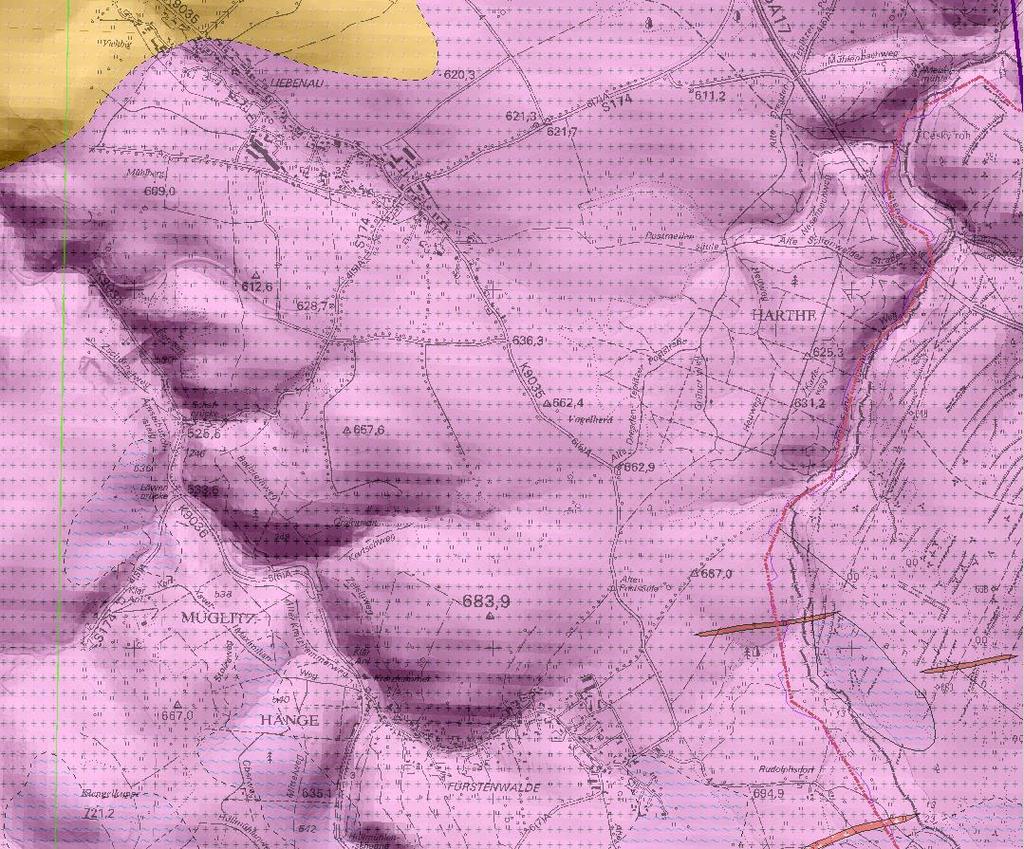

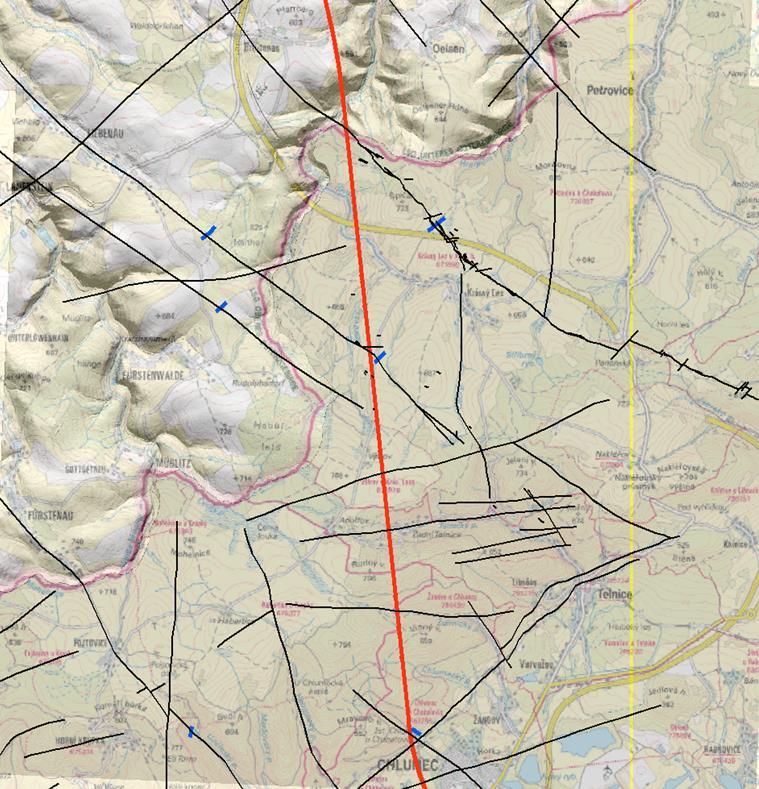

24 Vypracování digitální přeshraniční geologické mapy a legendy Výběr poruch za pomoci kriterií, které zohlední přeshraniční jakož i regionální význam případně i nadregionální význam Analýza geomorfologické situace zkoumané oblasti a vyhodnocení a stanovení možných poruch a potvrzení s pomocí geofyzikálního přeshraničního průzkumu 24

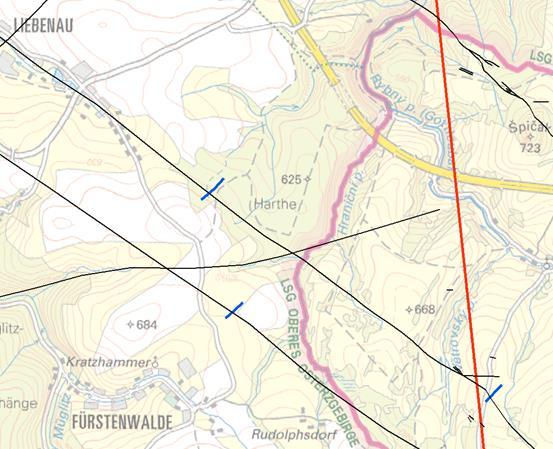

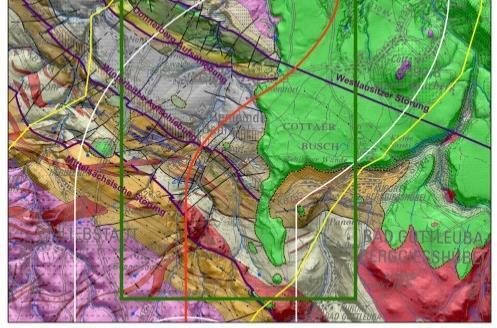

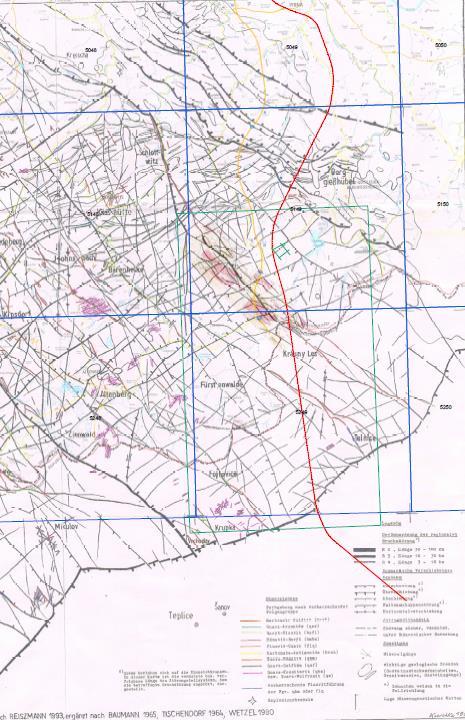

25 Vypracování digitální přeshraniční geologické mapy a legendy Výběr poruch 25

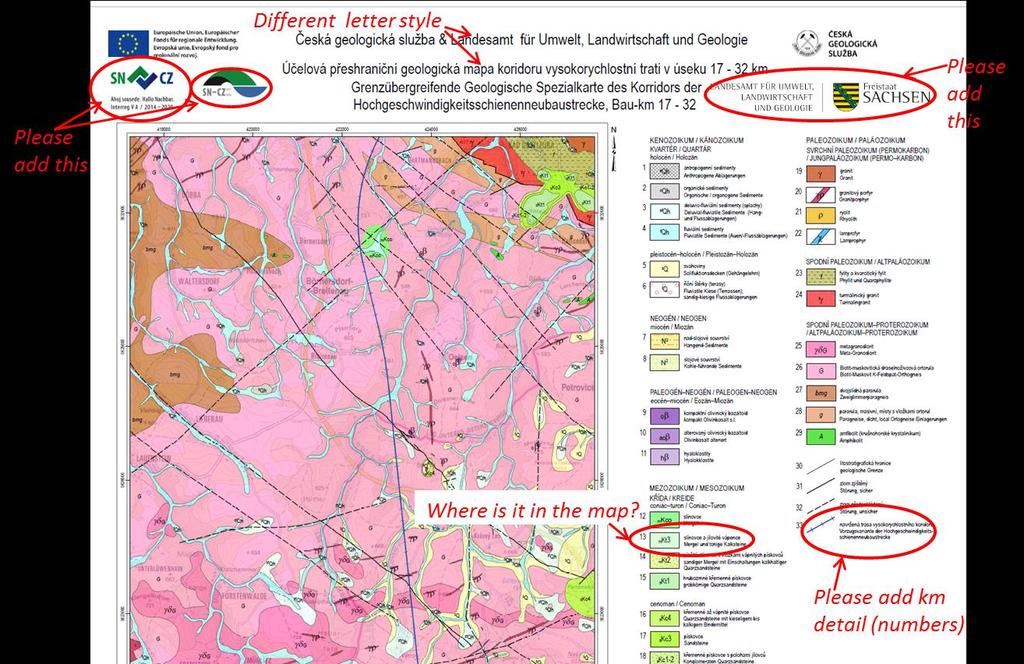

26 Vypracování digitální přeshraniční geologické mapy a legendy 26

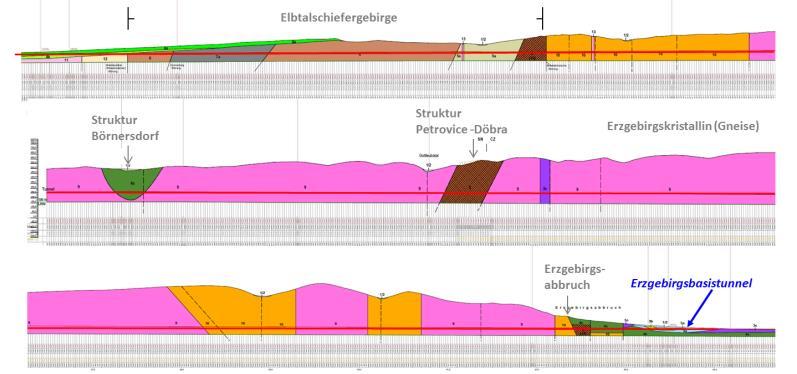

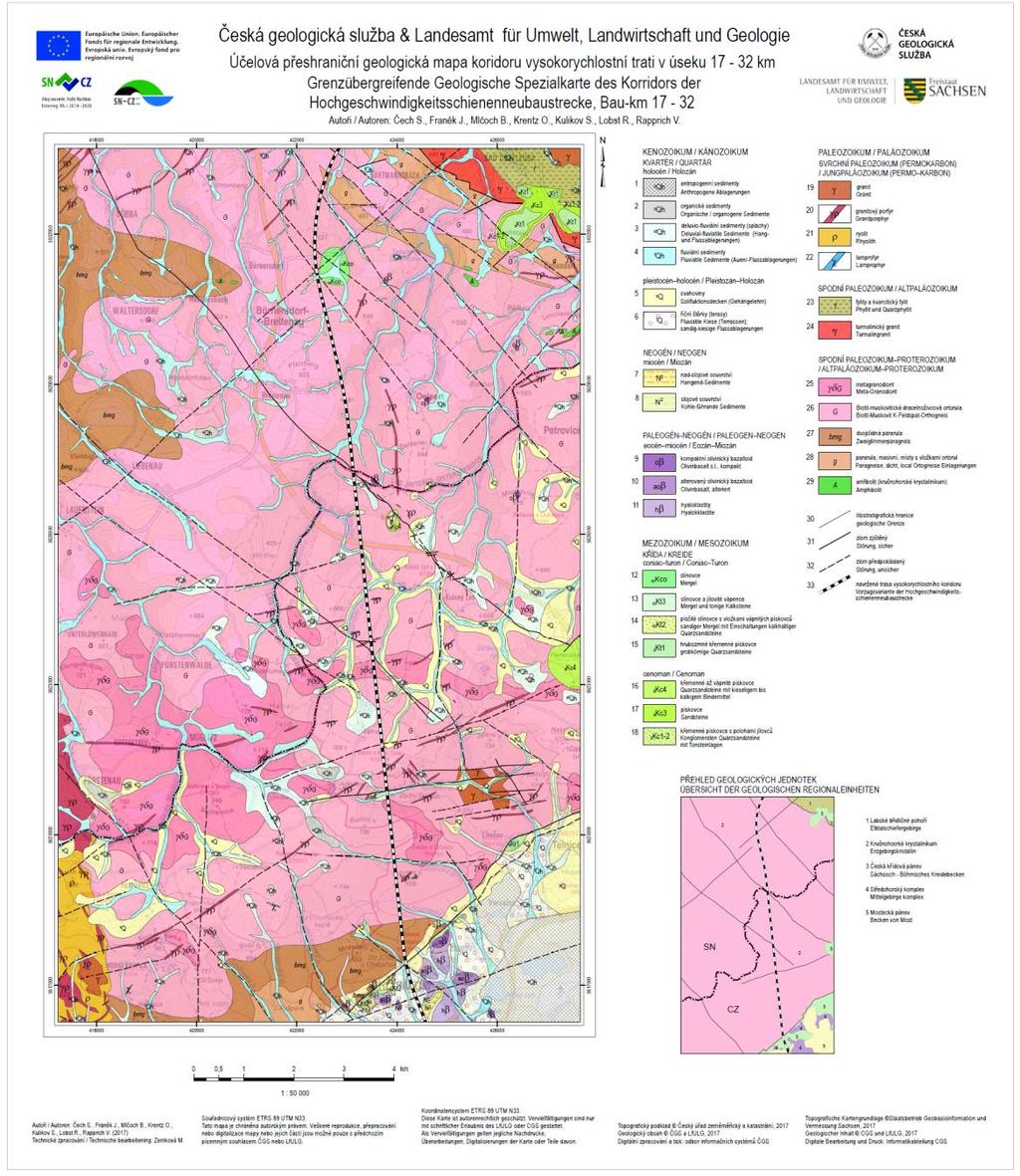

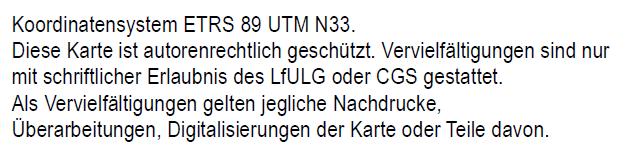

27 Přeshraniční geologická mapa a legendy 27

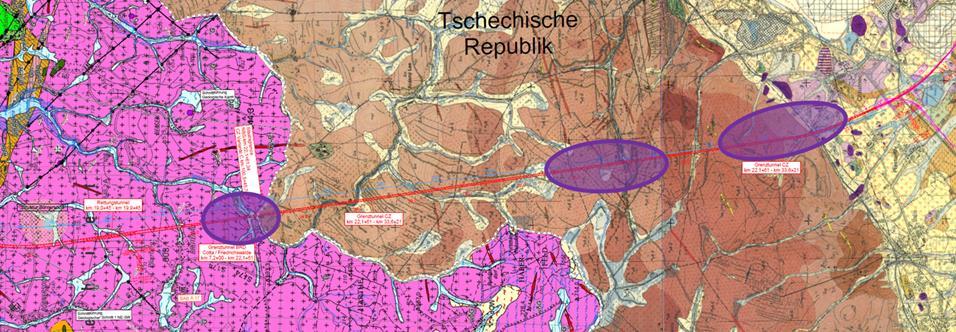

28 Geofyzikální průzkum Zkoumani oblasti Erzgebirgsabbruch Störungszone Störungszone Döbra - Petrovice N Struktur Börnersdorf Gottleubatal S Erzgebirgsbasistunnel Erzgebirgsbasistunnel 28

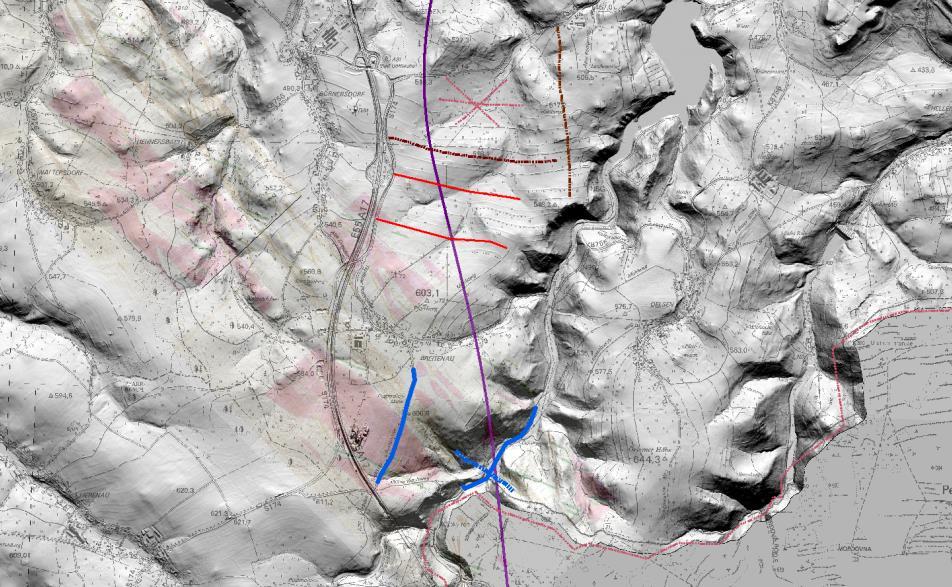

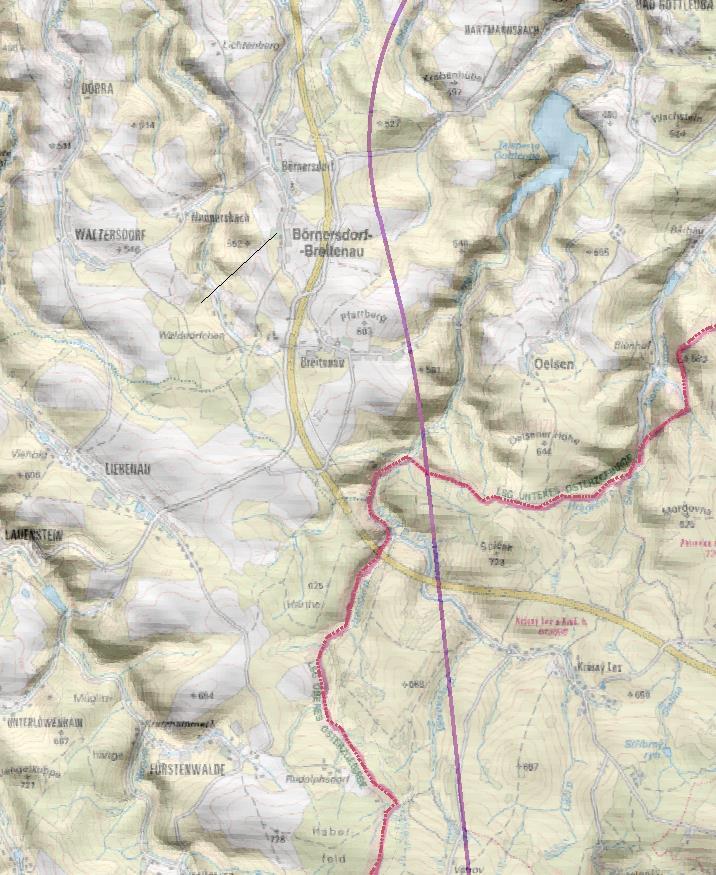

29 Geofyzikální průzkum Umístnění únikového tunelu Erzgebirgsabbruch Störungszone Störungszone Döbra - Petrovice N Struktur Börnersdorf Gottleubatal S Erzgebirgsbasistunnel Erzgebirgsbasistunnel 29

30 Společné terénní práce geoelektrický průzkum 30

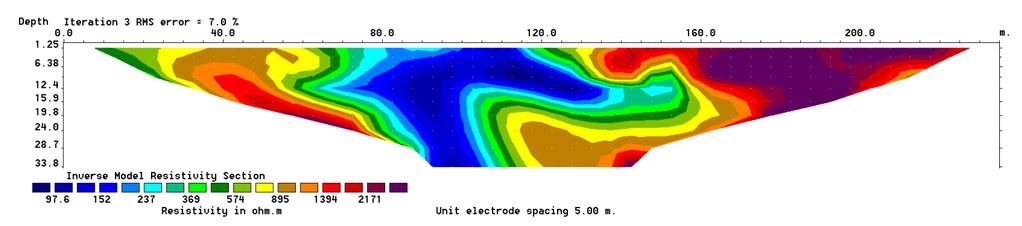

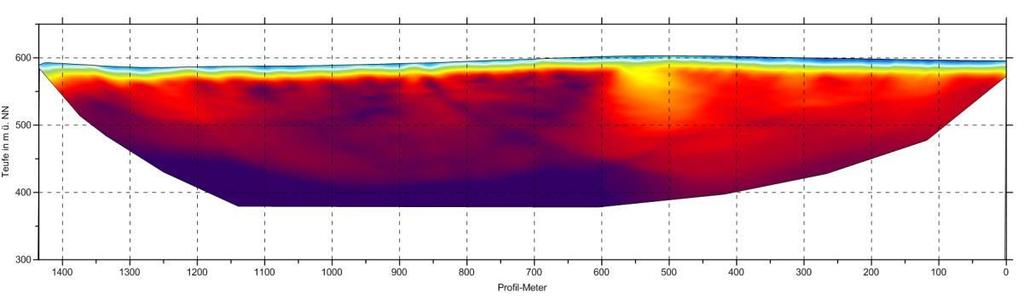

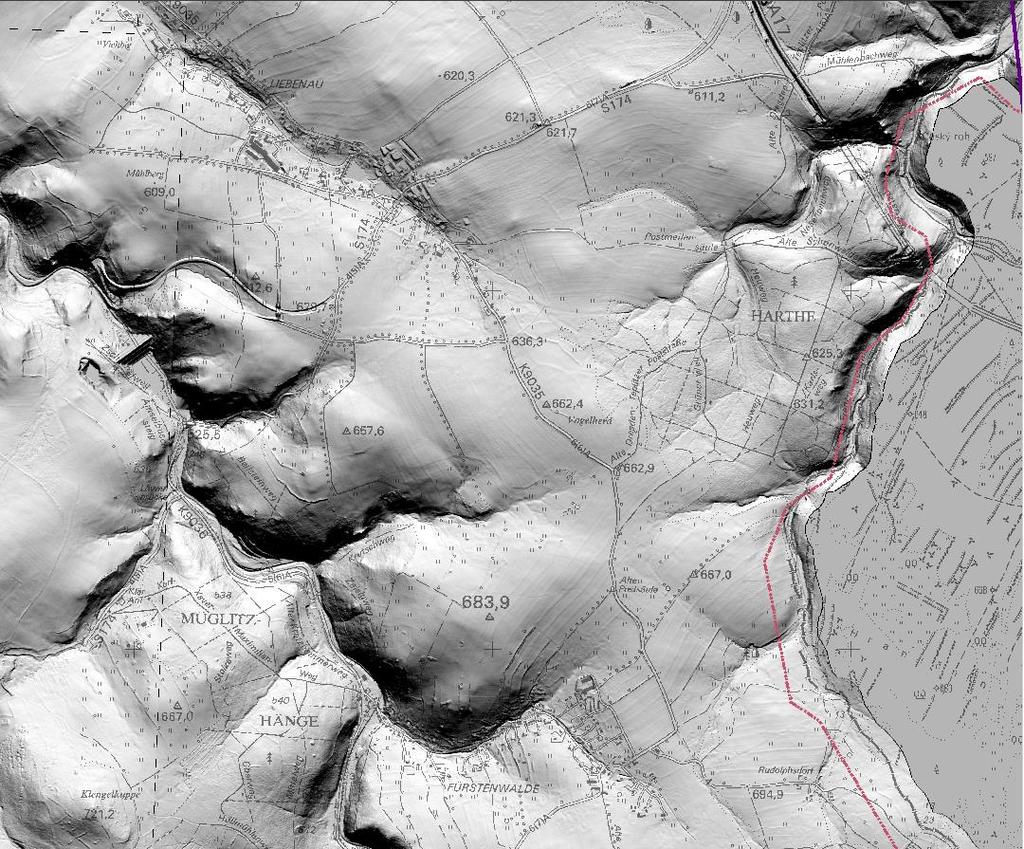

31 Geofysikální průzkum CGS LfULG 07/2017 Geoelektrik 31

32 Geofysikální průzkum CGS LfULG 12/2017 Seismíka Seismik

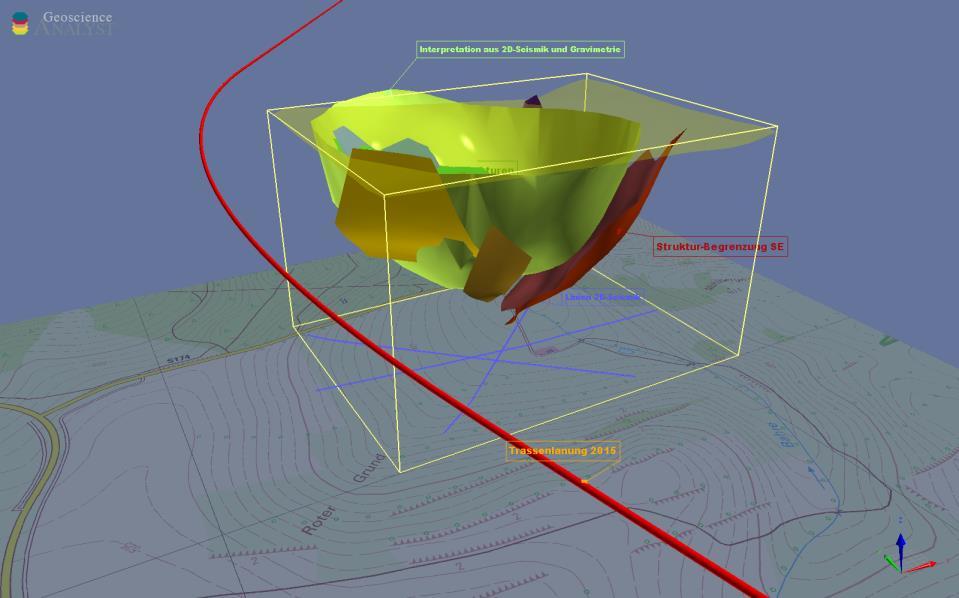

33 Geofysikální průzkum 3D-modelování Struktura Börnersdorf Horniny křídy, nevyjasněný vznik Modelování v rámci studie EUKOM 33

34 Geofysikální průzkum Seismíka Seismik Grenzüberschreitende Zusammenarbeit zur Entwicklung des Eisenbahnverkehrs Sachsen Tschechien (Antragsnummer: ) 34

35 Výhled činností na rok 2018 Poloha přehrady vůči trase: Trassen-km 17 bis Trassen-km 19 Poloha přehrady k hrázi Trassen-km 17 Odstup od hráze: ca. 2,4 km Hloubka tunelu mezi km ca. 230 m ca. 270 m pod povrchem Přehrada Bad Gottleuba Mapování v prostředí a průzkum systémů puklin v roce 2018 Přehrada Bad Gottleuba A 17 Trasse 2015 Rettungstunnel km Trasse 2012 Struktur Börnersdorf ca. km Fluss Gottleuba 35

36 Mapovaní v roce 2018 Pásmo ochrany vodního zdroje Přehrada Bad Gottleuba 36
