1 NÁVOD K POUŽITÍ DIGESTOØE P520-P540-P550-P560- P580-P720-P740-P750- P760-P780

2 UPOZORNÌNÍ Nejkratší vzdálenost varné desky od spodní plochy digestoøe musí být nejménì 65 cm. Pokud je v návodu na instalaci varné desky požadována vìtší vzdálenost, musíte tento požadavek respektovat. Odsávání výparù nesmí být napojeno na odtah spalin takových pøístrojù, které jsou napájeny jinou, než elektrickou energií (ústøední topení, radiátory, karmy apod.). Dodržujte pøíslušné pøedpisy pro odtah výparù. Odsávaný vzduch se nesmí odvádìt do otvoru ve zdi, pokud tento otvor není k tomuto úèelu pøímo urèen. Pokud jsou ve stejné místnosti použita zaøízení napájená jinou než elektrickou energií, (plynová nebo olejová topidla, kamna na uhlí, apod.) je nutné zajistit dostateèné vìtrání prostoru. Mùže dojít k tomu, že digestoø vytvoøí pøi odsávání vzduchu podtlak v místnosti. Podtlak nesmí pøekroèit hodnotu 0,04 mbar, aby nedošlo k nasávání plynù a spalin, které tyto zdroje tepla produkují. Vybavte proto místnost vìtracími otvory, které umožní stabilní pøísun èerstvého vzduchu. Prostudujte štítek s technickými údaji pøístroje. Pokud je na nìm znázornìn symbol ( ), pøeètìte si následující instrukce: Tento pøístroj je vybaven takovými technickými konstrukèními prvky, které jej zaøazují do izolaèní skupiny II. øádu, a proto nesmí být pøipojen k uzemnìní. Prostudujte štítek s technickými údaji pøístroje. Pokud na nìm NENÍ znázornìn symbol ( ), pøeètìte si následující instrukce: POZOR: Tento pøístroj musí být uzemnìn. Pøi pøipojení k elektrické síti se ujistìte, zda je zásuvka doplnìna uzemnìním. Pøed pøipojením k síti se ujistìte, zda její napìtí odpovídá hodnotám uvedeným na štítku pøístroje Pokud není váš pøístroj doplnìn zabudovanou šòùrou se zástrèkou, která zajiš uje více-pólové odpojení od sítì, se vzdáleností otevøených kontaktù nejménì 3 mm, je nutné poèítat se zabudováním takového zaøízení již pøed pevnou instalací pøístroje. Pøístroj je nutno pøed každým èištìním nebo údržbou odpojit od zdroje napìtí. POUŽITÍ Vyvarujte se používání takových materiálù v blízkosti pøístroje, které by mohly zpùsobit jeho vznícení. Pøi smažení dbejte zvýšené opatrnosti, aby nedošlo k zapálení olejù a tukù. Vzhledem ke své zápalnosti je obzvláš nebezpeèný pøepálený tuk. Nepoužívejte nezakrytý elektrický gril. Aby nedošlo k pøípadnému vzniku požáru, provádìjte podle návodu èištìní filtrù zachycujících tuk (dále jen proti-tukových filtrù) a odstraòujte pøípadné nánosy tuku z pøístroje. ÚDRŽBA Peèlivá údržba zaruèuje dobrou funkci a výkon pøístroje. Zvláštní pozornost se musí vìnovat protitukovým filtrùm, které se musí pravidelnì èistit (nejménì každé 2 mìsíce). Vyjmìte proti-tukové filtry a umyjte je ruènì, nebo v myèce na nádobí. Používejte neutrální saponátové pøípravky. Nánosy tuku je nutné pravidelnì ze zaøízení odstraòovat v závislosti na tom, jak èasto zaøízení používáte (nejménì jedenkrát za 2 mìsíce). Na èištìní nepoužívejte abrazivní produkty, nebo výrobky, které podléhají korozi. K èištìní vnìjších lakovaných povrchù používejte hadøík navlhèený v teplé vodì s neutrálním saponátovým pøípravkem. Na èištìní nerezových, mìdìných, nebo mosazných vnìjších èástí je vždy nejlepší používat speciální výrobky, které doporuèuje váš dodavatel. Na èištìní vnitøku zaøízení používejte hadøík (nebo štìtec) navlhèený v denaturovaném lihu. POPIS Pøístroj se mùže používat ve filtraèní i odtahové verzi. U Filtraèní verze (Obr. 1) jsou výpary a pachy nasávány pøes proti-tukové a uhlíkové filtry a vyèištìný vzduch se odvádí zpìt do místnosti.

3 Pro dosahování stálé úèinnosti se musí uhlíkové filtry pravidelnì mìnit. Uhlíkové filtry nejsou souèástí dodávky. U odtahové verze (Obr. 2). jsou výpary a kuchyòské pachy nasávány skrz proti-tukové filtry a odvádìny do vnìjšího prostøedí odtahovým potrubím. V tomto pøípadì se uhlíkové filtry do zaøízení nemontují. Rozhodnìte se v jakém režimu budete zaøízení používat. Pro lepší úèinnost doporuèujeme zaøízení používat v odtahové verzi (pokud je to možné). INSTALACE UPOZORNÌNÍ: Doporuèujeme svìøit instalaci kvalifikovanému personálu. INSTALACE ODTAHOVÉ VERZE: 1. Pøed zahájením montáže nainstalujte odtahové potrubí. Aby jste dosáhli co nejlepšího odtahu použijte odtahové potrubí co možná nejkratší, s minimálním poètem ohybù (max.úhel ohybu je 90 o ). Potrubí musí být vyrobeno z materiálu splòující požadované normy pøíslušného státu, mìlo by mít pravidelnou vnitøní stìnu a co možná nejhladší. Vyvarujte se drastickým zmìnám prùøezu potrubí. Pro modely zobrazené na Obr. 3 a 4 doporuèujeme prùmìr potrubí 123 mm a 150 mm pro zaøízení zobrazené na Obr.5. Pøi instalaci odtahového potrubí dodržujte zásady, které jsou uvedeny v kapitole Upozornìní. 2. Pøipravte si pøívod elektrického proudu. Dodržujte pøitom zásady, které jsou uvedeny v kapitole Upozornìní. 3. Vyjmìte ze zaøízení møížku popøípadì proti-tukové filtry (postupujte podle obrázku, který odpovídá vašemu zaøízení): Obr. 6: posuòte postranní západky A naznaèeným smìrem, tím se møížka uvolní. Obr. 7 a 8: zatlaète západku B a filtr táhnìte smìrem ven. Potom posuòte postranní západky C naznaèeným smìrem a vyndejte kovový rám. 4. Vyøíznìte otvor ve spodní desce kuchyòské skøíòky pro usazení pøístroje (Obr.9). 5. Seøiïte pøíslušnými šrouby polohu boèních úchytných per (Obr. 10D), a to podle tlouš ky desky, ke které bude pøístroj upevnìn. Vložte pøístroj do závìsné skøíòky tak aby deska skøíòky zapadla za boèní úchytná pera. Zaøízení pøipevnìte 4 dodanými šrouby (Obr.11). 6. Napojte odtahové potrubí na nátrubek zaøízení. Použijte flexibilní potrubí a upínací sponu (potrubí a spona nejsou souèástí dodávky). 7. Zpìtnì nasaïte møížku nebo protitukové filtry. INSTALACE FILTRAÈNÍ VERZE: Pøi instalaci nejdøíve proveïte všechny èinnosti uvedené v bodech 2,3,4,5 Instalace odtahové verze a potom postupujte podle následujících instrukcí: Napojte na nátrubek zaøízení odtahové potrubí a jeho druhý konec vyveïte do vrchní desky kuchyòské skøíòky. Použijte potrubí a upínací sponu (potrubí a spona není souèástí dodávky). Pøipojte zaøízení ke zdroji elektrického proudu. Zkontrolujte, zda máte namontované uhlíkové filtry. Pokud nejsou namontovány postupujte podle následujících instrukcí: Usaïte uhlíkový filtr na motor a potoète jím po smìru hodinových ruèièek, tak, aby dosedl do západek. Postupujte podle obrázku 12,13 nebo 14, který odpovídá vašemu zaøízení. OVLÁDÁNÍ Jednotka mùže obsahovat rùzné ovladaèe, podle toho, jaký model jste zakoupili: Ovladaèe na Obr. 15: Tlaèítko A = zhasíná/rozsvìcuje svìtla Tlaèítko B = zapíná/vypíná ÈASOVAÈ : jedním stisknutím se aktivuje èasovaè, a potom se po 5 minutách motor zastaví (zároveò na displeji bliká èíslo navolené rychlosti); èasovaè zùstává aktivní pøi zmìnì rychlosti motoru. V pøípadì, že je motor zastaven a znovu spuštìn, èasovaè se vypne. Displej C = - oznamuje zvolenou rychlost motoru (od 1 do 4). - blikající èíslo oznamuje aktivaci èasovaèe. - pokud svítí nebo bliká jeho støedová èárka, oznamuje poruchu filtrù (tj.nutnost vyèistit protitukové nebo vymìnit uhlíkové filtry). Tlaèítko D = ovládání motoru (spouští se vždy naposledy zvolená rychlost). Opìtovným stisknutím tlaèítka se rychlost postupnì mìní od 1 do 4. Pokud tlaèítko na 2 sekundy podržíte,motor

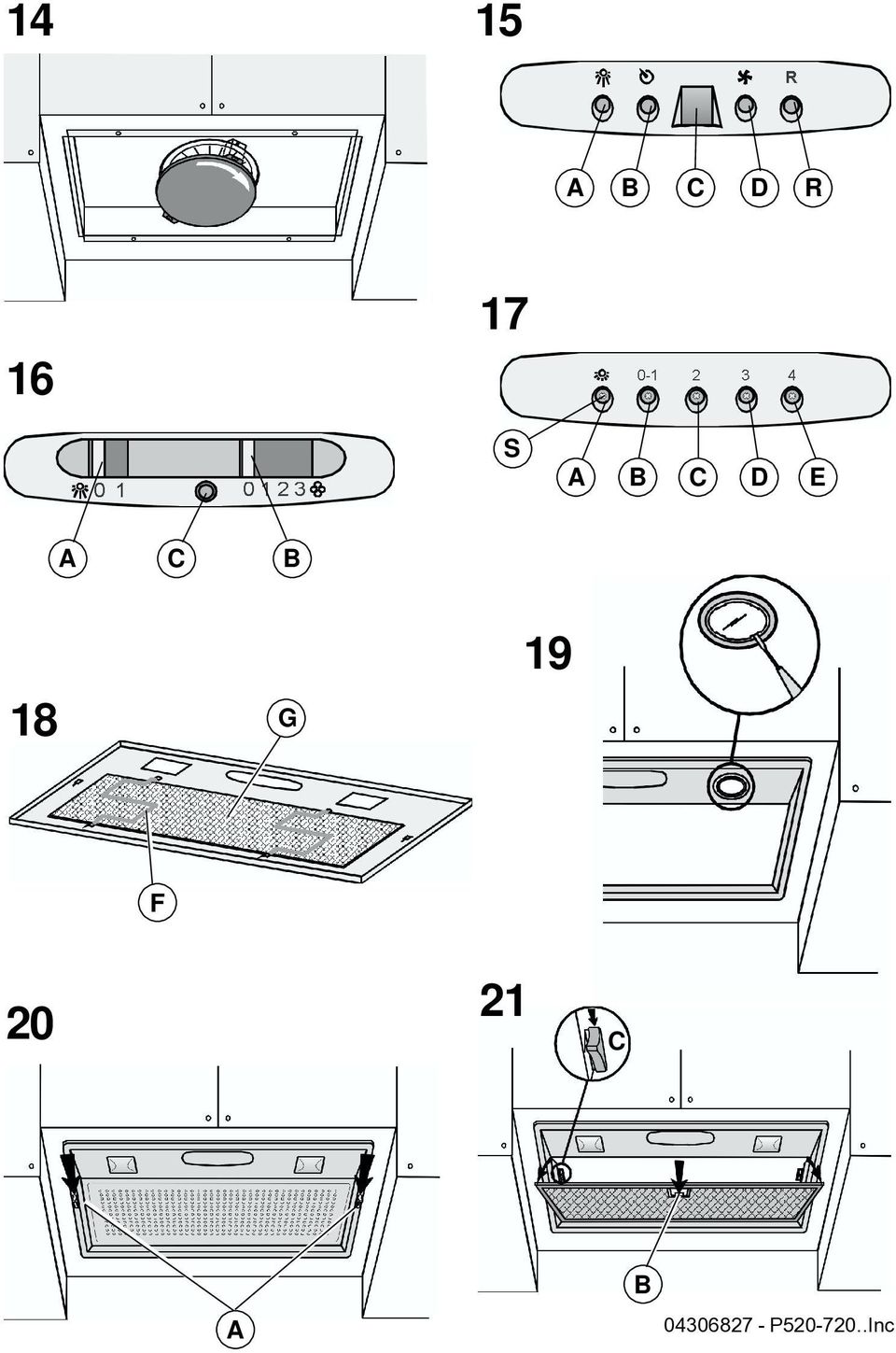

4 se zastaví. Tlaèítko R = reset indikace zanesení protitukových filtrù a výmìny filtrù uhlíkových. Pokud se objeví poplašný signál filtrù (na displeji se rozsvítí støedová èárka), je nutné vyèistit proti-tukový/é filtr/y (probìhlo 30 hodin provozu). Pokud støedová èárka bliká, je nutné protitukový/é filtr/y vyèistit a vymìnit uhlíkový filtr (probìhlo 120 hodin provozu). Pochopitelnì, pokud Vaše digestoø neplní filtraèní funkci, ale pouze odtahovou a nemá uhlíkový filtr, staèí vyèistit proti-tukový/é filtr/y, a už kontrolka bliká nebo svítí. Støedová èárka je vidìt teprve po vypnutí motoru a svítí 30 sekund, potom sama zhasne. Proveïte reset poèítadla hodin: když je vidìt støedová èárka; stisknìte a držte tlaèítko déle než 2 sekundy. Ovladaèe na Obr. 16: Vypínaè A - OSVÌTLENÍ Poloha 0: svìtlo vypnuto. Poloha 1: svìtlo zapnuto. Vypínaè B RYCHLOST MOTORU: Umožòuje regulaci rychlosti motoru Poloha 0: motor zastaven. C: - kontrolka funkce motoru. Ovladaèe na Obr. 17: Tlaèítko A = zhasíná/rozsvìcuje svìtla; každých 30 hodin provozu kontrolka (S) indikuje, že se musí vyèistit zanesené protitukové filtry; vždy po 120 hodinách provozu kontrolka (S) probleskováním indikuje, že je nutné vyèistit proti-tukové filtry a vymìnit uhlíkový filtr. Reset èasovaèe: držte tlaèítko A stisknuté déle než 1 sekundu (dokud kontrolka (S) nezhasne). Tlaèítko B = zapíná/vypíná, 1. stupeò rychlosti (zapnutí odpovídá rozsvícené kontrolce); pokud tlaèítko pøidržíte déle než 1 sekundu motor se vypne. Tlaèítko C = 2. stupeò rychlosti (zapnutí odpovídá rozsvícené kontrolce); pokud tlaèítko stisknete 2 krát, aktivuje se ÈASOVAÈ a motor se po 5 minutách zastaví (kontrolka probleskuje). Tlaèítko D = 3. stupeò rychlosti (zapnutí odpovídá rozsvícené kontrolce); pokud tlaèítko stisknete 2 krát, aktivuje se ÈASOVAÈ a motor se po 5 minutách zastaví (kontrolka probleskuje). Tlaèítko E = 4. stupeò rychlosti (zapnutí odpovídá rozsvícené kontrolce); pokud tlaèítko stisknete 2 krát, aktivuje se ÈASOVAÈ a motor se po 5 minutách zastaví (kontrolka probleskuje). Zvláštní pozornost je nutné vìnovat protitukovým filtrùm : - pokud jste zakoupili model s ovladaèem dle Obr.15: proti-tukové filtry se musí èistit zhruba vždy po 30 hodinách provozu (rozsvítí se støedová èárka na displeji). Filtry èistìte v neutrálním saponátovém pøípravku. Ihned po vložení èistých filtrù pøidržte tlaèítko (R) RESET stisknuté déle než 2 sekundy, aby jste vynulovali èasovaè. - pokud jste zakoupili model s ovladaèem dle Obr.16: musí se proti-tukový filtr èistit pravidelnì v závislosti na èetnosti používání zaøízení (nejménì však jednou za 2 mìsíce). Filtr èistìte v neutrálním saponátovém pøípravku. - pokud jste zakoupili model s ovladaèem dle Obr.17: tukové filtry se musí èistit zhruba vždy po 30 hodinách provozu (rozsvítí se kontrolka Obr.17S). Filtr èistìte v neutrálním saponátovém pøípravku. Ihned po vložení èistých filtrù pøidržte tlaèítko osvìtlení stisknuté déle než 1 sekundu (Obr. 17A) dokud kontrolka (S) nezhasne. DÙLEŽITÉ: Kovové filtry se musí pravidelnì èisti, zatímco filtry synthetické se vymìòují. Výmìna uhlíkových filtrù: - pro model na Obr. 6: vyjmìte ze zaøízení møížku. Posuòte postranní západky A naznaèeným smìrem, tím se møížka uvolní. Vyjmìte drátìné pøíchytky (Obr. 18F) a potom kovový nebo synthetický filtr (Obr. 18G). - pro model na Obr. 7 a 8: zatlaète na západku B filtru a táhnìte smìrem ven. Výmìna uhlíkových filtrù: u filtraèní digestoøe se musí mìnit uhlíkové filtry. Pokud jste zakoupili model s ovladaèem dle Obr. 15, uhlíkové filtry se musí vymìnit jakmile zaène blikat støedová èárka na displeji (vždy po 120 hodinách provozu). Pokud jste zakoupili model s ovladaèem dle Obr. 16, uhlíkové filtry se musí mìnit v prùmìru každých 6 mìsícù. Pokud jste zakoupili model s ovladaèem dle Obr. 17, mìní se uhlíkový filtr jakmile zaène probleskovat kontrolka na tlaèítku osvìtlení (Obr. 17S) (vždy po 120 hodinách provozu). Vyjmutí uhlíkového/ých filtru/ù: pøed výmìnou uhlíkového/ých filtru/ù je nutné vyjmout møížku nebo proti-tukové filtry, tak jak je popsáno v kapitole Instalace odtahové verze bod 3. Potom vyjmìte uhlíkové filtry jejich pootoèením

5 a uvolnìním z úchytù (otáèejte opaèným smìrem, než je zobrazeno na obrázcích 12, 13 nebo 14). Osvìtlení: - Pro model na Obr. 19: šroubovákem vytlaète kroužek krytky. Žárovku nahraïte stejným typem. POZOR: Žárovku neberte holýma rukama. - Pro model na Obr. 20: posunutím 2 boèních úchytù vyjmìte møížku a žárovku vyšroubujte. Žárovku nahraïte stejným typem. - Pro model na Obr. 21: vyjmìte proti-tikový/ é filtr/y - zatlaète západku B a filtr táhnìte smìrem ven. Potom posuòte postranní západky C naznaèeným smìrem a vyndejte kovový rám. Žárovku vyšroubujte a nahraïte stejným typem.

6 1 2 Ø 123 Ø Ø 150 5

7 6 7 C A B 8 C D B 11 min 11mm max 21mm 12 13

8 14 15 A B C D R S A B C D E A C B 18 G 19 F C A B P Inc
