1 I N O V A C E nikken-world.com

2 Contents NC Tooling Solutions CNC Rotační stoly X-Treme Milling Chuck 5 NIKKEN I/O 15 Balancable Shrink & X-Treme Shrink 6 NCT Mini-Mini Advanced α Chuck 7 Ultra Big Bore 16 EVO & Spectrum Reamers 8 CNCZ Zero Fit Holder 9 5AXDD100AF 17 ZMAC Advanced Boring 10 5AX-DD130 BF2-S 17 RAC Advanced Boring 10 5AX-DD80HB 17 emac Digital Boring New NC Tool Solutions 11 Přístroje pro nastavování nástrojů Elbo Controlli - NIKKEN 19 SK Coolant Collet 13 E346i 20 3 Angle Clamper 13 E460N 20 SK Sleeve (Slim Chuck) & MMC Sleeve (Mini Mini Chuck) Vacuum Extractor Hathor Six 66B / 68B E46L / E46LTW Úhlové Hlavy Alberti Úhlové Hlavy 23

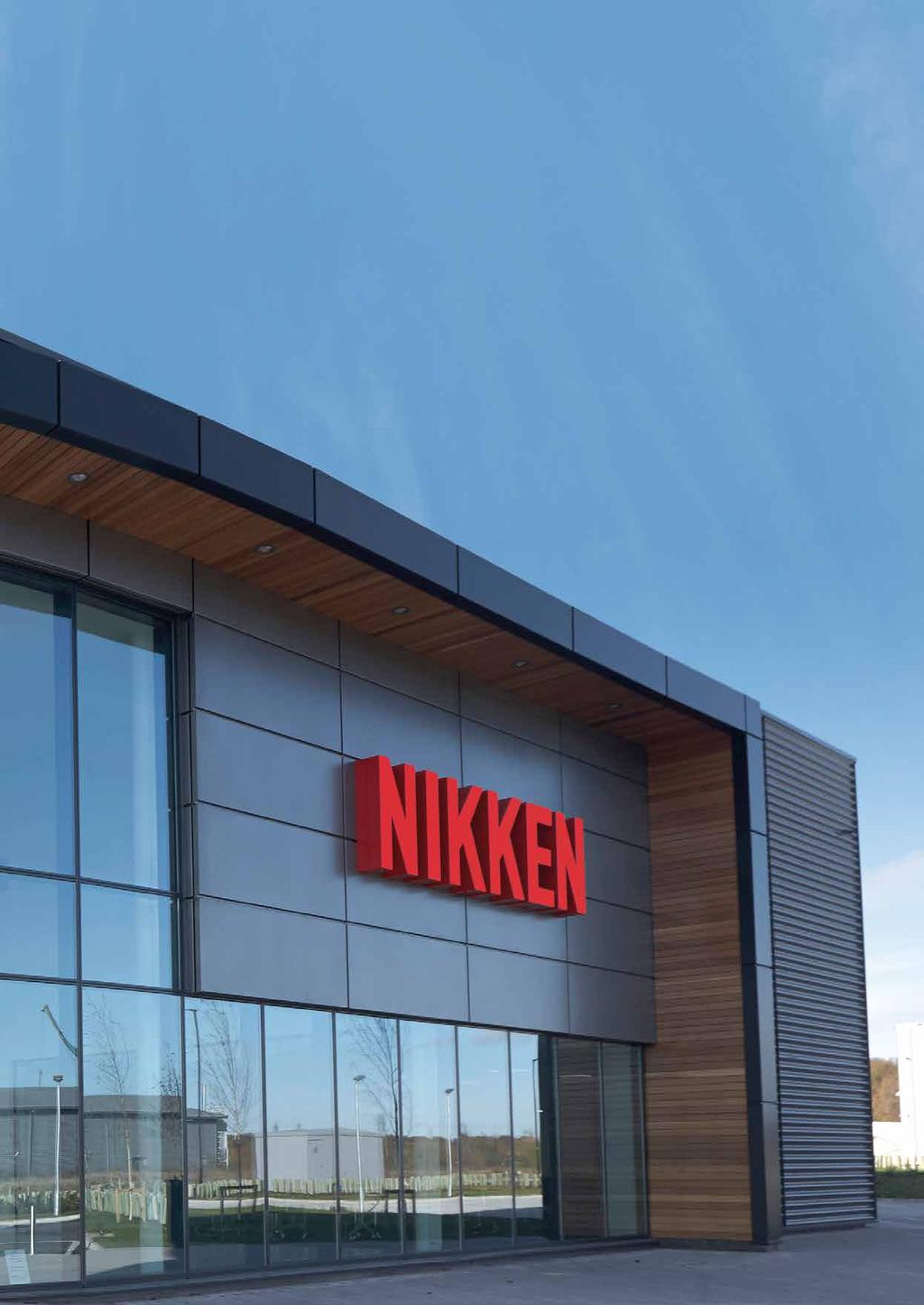

3 Naše společnost Společnost NIKKEN Kosakusho Europe je předním dodavatelem elitních výrobků pro přesné strojírenství S výzkumem a vývojem, který se nachází v NIKKEN Innovation Centre Europe (NICe) a aktivitami v Euro Centre, společnost Nikken působí ve vysoce kvalitních výrobních odvětvích zahrnujících letectví, lékařství, těžba ropy a plynu, moto sport, energetiku a výroba forem. Kreativní a inovativní společnost NIKKEN Europe stojí v popředí a je jedničkou v oblasti přesných výrobců, výrobců originálních zařízení (OEM) a přímých dodavatelů. Naše Historie Společnost NIKKEN Kosakusho Europe je dceřinou společností společnosti Nikken Kosakusho Works Limited v Japonsku, jejíž hlavní činnost spočívá v dovozu a distribuci kompletní sortimentu produktů NIKKEN. Společnost působí na třech kontinentech, pobočky ve vice než 70 zemí a produktů, společnost NIKKEN si získala a udržuje celosvětovou pověst pro výrobu kvalitních výrobků. Mezi základní řešení společnosti NIKKEN patří následující: Výkonné CNC rotační stoly Řešení vysoce přesných nástrojů pro NC stroje Přístroje pro nastavování nástrojů Řešení optimalizace vřeten Rozsáhlý sortiment společnosti NIKKEN v kombinaci s odbornými znalostmi, školením a poprodejním servisem, dohromady poskytují špičkovou zkušenost, která umožňuje našim zákazníkům úspěšně konkurovat na globálním trhu. Naši lidé jsou v centru našich operací. Náš cíl je stejný, všude tam kde mohou být naši členové týmu: dodržovat jednotný standard kvality a výkonnost a excelence našich produktů pro naše zákazníky. NIKKEN Kosakusho neustále usiluje o zlepšení technologií prostřednictvím výzkumu a vývoje, inovací a znalostí z oboru, aby naši zákazníci mohli konkurovat a obstát v náročných tržních sektorech.

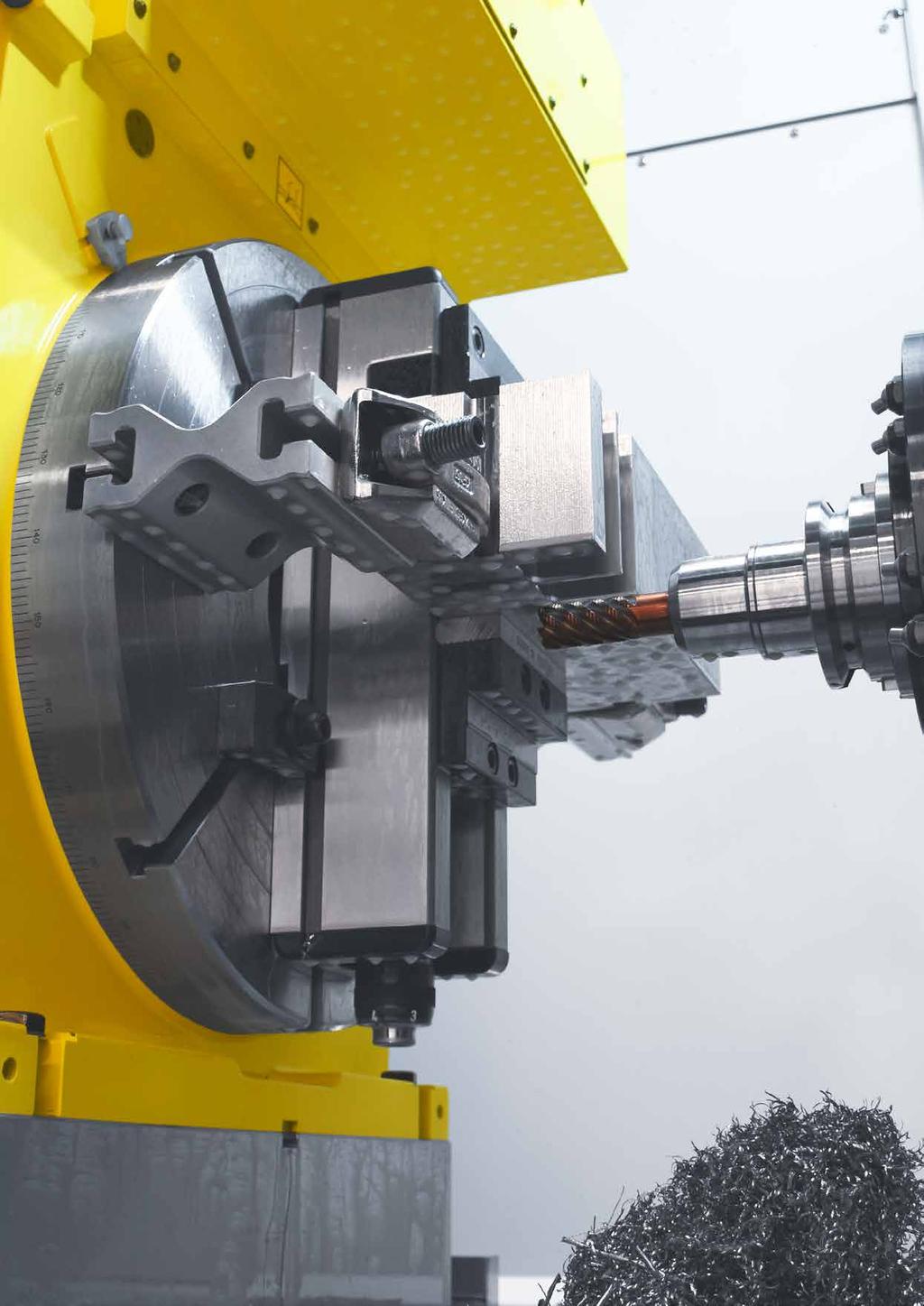

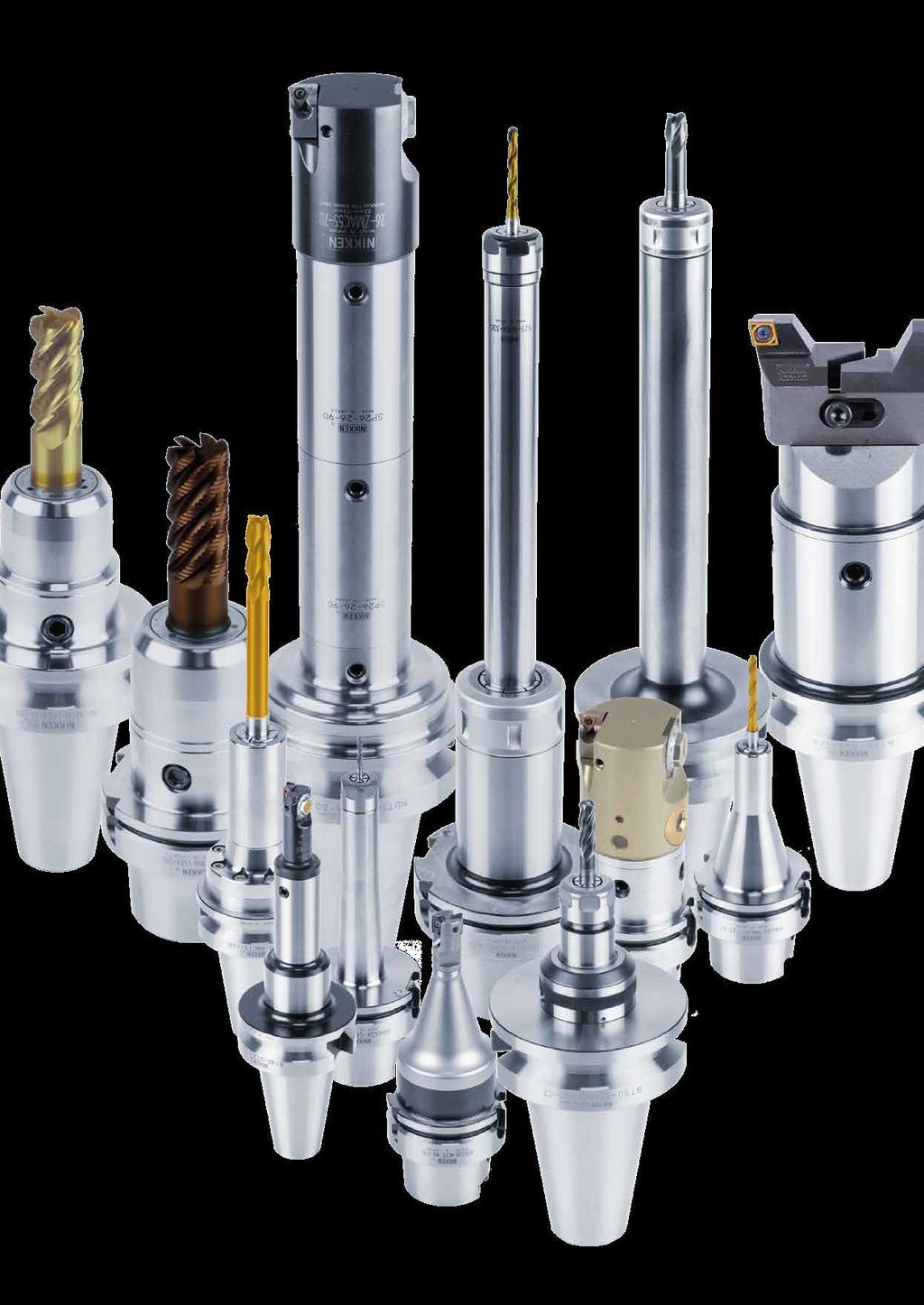

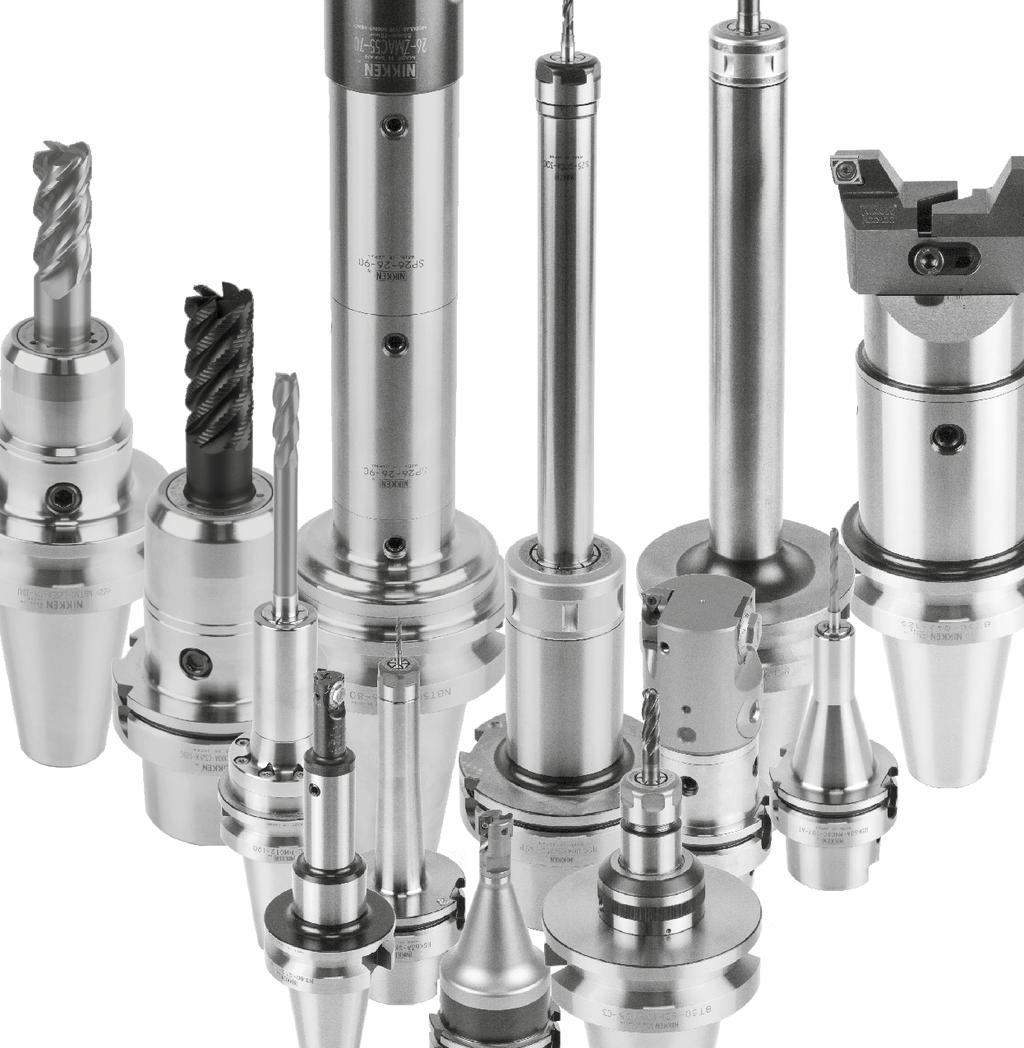

4 Řešení nástrojů pro NC stroje X-Treme Full-Slotting (Ti 6Al-4B): NIKKEN NBT50-C25EX mm deep slot (2 x Diameter) 25mm Rippa geometry tooling 35 m/min 0.07 mm/tooth (6 teeth) 187 mm/min 234cm³ min MRR

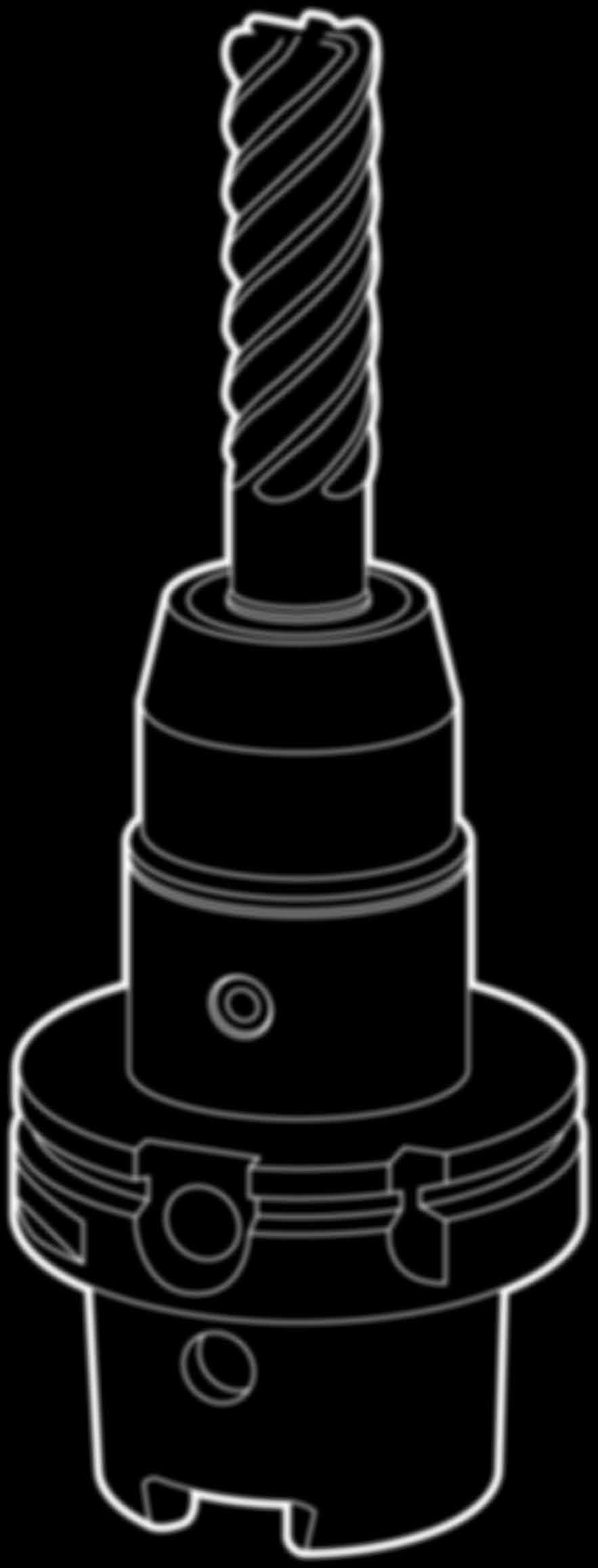

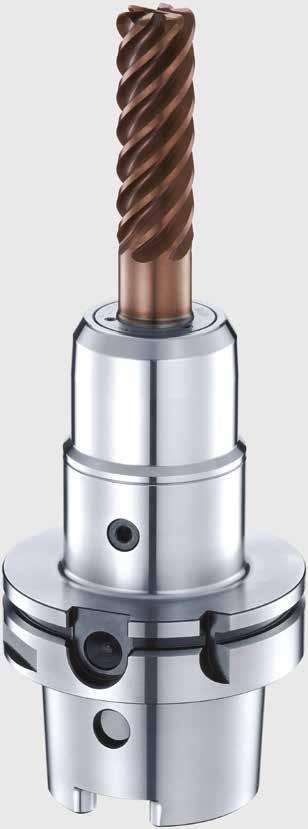

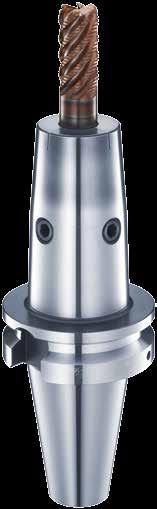

5 X-Treme Milling Chuck X-Treme Milling Chuck byl vyvinut tak, aby splňoval požadavky leteckého průmyslu pro spolehlivé těžké frézování titanových leteckých komponentů. Tento proces vyžadoval kombinaci vysoké opakovatelné přesnosti, vynikajících charakteristik házivosti v kombinaci s úplným odstraněním a zabráněním absolutního pohybu nebo vytažení koncové frézy. NIKKEN X-Treme Milling Chuck využívá multi-válečkový systém s více válečkami, který obsahuje o 140% více jehlových válečků než jakékoliv srovnatelné sklíčidlo. Také, aby byla umožněna konzistentnější a trvalá síla uchopení při upnutí, jsou válečky uspořádány odlišně ve více řadách než kdykoli předtím. Abychom dokázali absolutní výkon, konzistenci a stabilitu, které lze dosáhnout řešením NIKKEN X-Treme Milling Chuck, pravidelně zobrazujeme a opakujeme to, co nazýváme demonstrací "Cut of Death". Multi válečkový systém Imitace válečkového systému Gripping Torque (Nm) NIKKEN Multi-lock Konkurence Hydraulic Konkurence Shrink fit Konkurence Mechanical Gripping Diameter (mm) VYSUNUTÍ Nulové vysunutí Největší upínací síla, kterou je možno obdržet od jakéhokoliv držáku nástrojů v současné době na trhu Exklusivní patent dotykové styčné plochy a integrovaný těsnící systém. VĚTŠÍ UPÍNACÍ SÍLA nikken-world.com 5

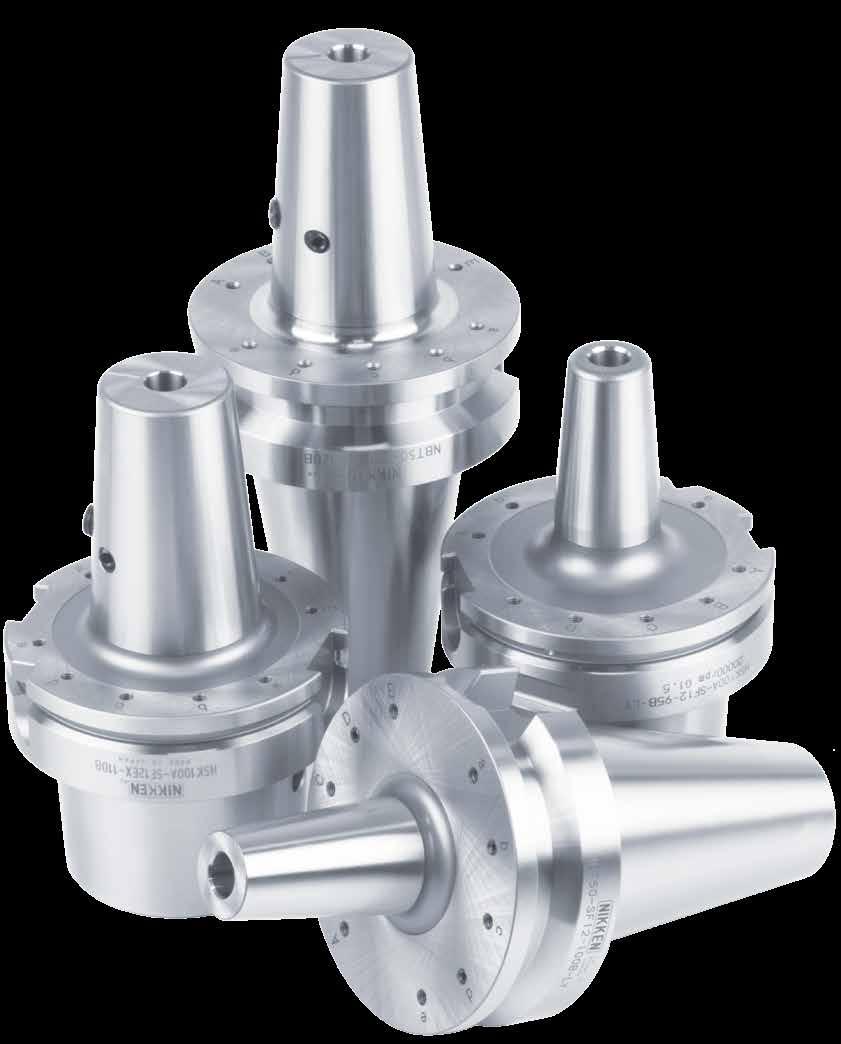

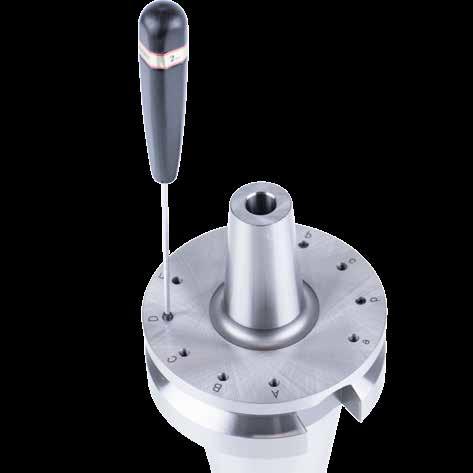

6 Balanceable Shrink & X-Treme Shrink NIKKEN Balanceable Shrink a Shrink X-Treme Holders byly vyvinuty tak, aby splňovaly požadavek na vysokorychlostní a dokončovací aplikace, kde je nezbytná míra odstranění kovu a absolutní bezpečnost nástroje. Konstrukce poskytuje vestavěné vyrovnávací vyrovnání po smrštění. To znamená, že celá sestava nástroje může být jemně vyvážená tak, aby vyhovovala jakémukoli požadavku na vřeteno nebo aplikaci. Umístění nastavovacích otvorů vylučuje účinky odstředivých sil při vysokých otáčkách. NEW Shrink-Fit EX Profile Milling Process (Ti 6Al-4B): NIKKEN NBT50-SF25EX mm deep slot (2 x Diameter) 2mm radial cut 90 m/min 0.12 mm/tooth (4 teeth) 550 mm/min 55cm³ min MRR Special unbalance adjustment screws 6

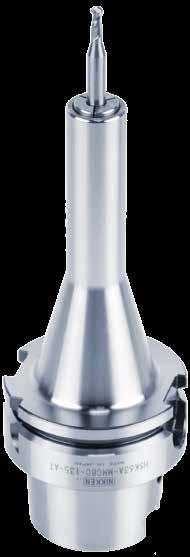

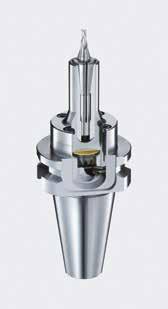

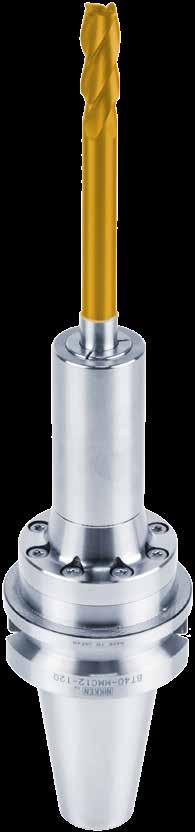

7 Mini-Mini Advanced α Chuck NIKKEN Mini-Mini Chuck jsou jednoduše nejúčinnějším nástrojem pro obrábění s omezeným průměrem nebo komponenty a aplikacemi, kde omezený přístup nebo těsné prostory mohou být problematické. Navrženo jako mechanická alternativa jak k hydraulickým, tak k smršťovacím produktům, je opatřeno 8 stupňovou kleštinou a zadní upínací kleštinou. To umožňuje, aby sklíčidlo bylo nejen extrémně kompaktní, ale také zajistilo schopnosti uchopení a výkonnostních charakteristik, které překračují schopnosti konkurence. Kleština neobsahuje žádnou vnější matici a je vtažena buď ze strany držáku, nebo ze základny držáku. Mini-Mini Chuck je vyvážený systém nabízející vynikající výkon a přesnost při G2.5.. Unsupported 0.5mm - MMC8α Thin Wall Machining Endmill - 8mm (2 Flute) Depth of cut - 8mm Width of cut - 8mm Cutting Speed - 300m/min Chip Thickness mm Feed mm/min Speed rpm MRR - 183cm 3 /min Standard Type Direct Screw Type Nový Mini-Mini Chuck Advanced α má neuvěřitelně nízkou obvodovou házivost pouze 2-3 μm a upínací sílu třikrát silnější než standardní Mini-Mini Chuck. Prodloužená délka Zlepšená upínací síla - Minimální převis TiN Bearing Gear (HV2,200) HSK AT Type NEVÝVAŽEK VĚTŠÍ UPÍNACÍ SÍLA Hydraulic Chuck Není upnuto na čele Oil Chamber Mini-Mini Chuck Upnutí začíná na samotném začátku čela nikken-world.com 7

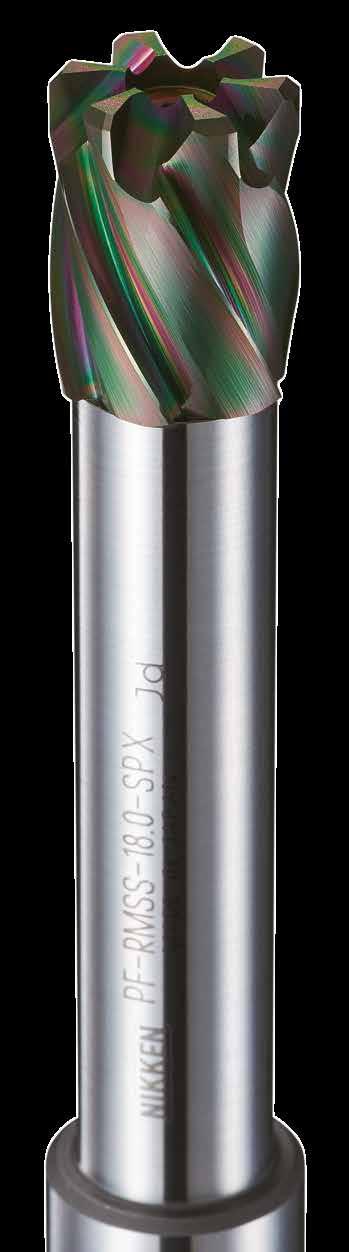

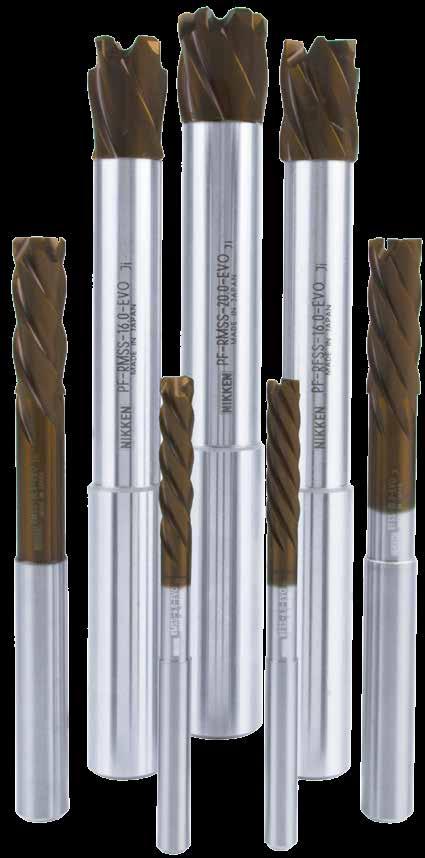

8 Výstružníky NIKKEN EVO & Spectrum Reamers NIKKEN má dvě nové řady výstružníků pro rok 2017, řada EVO je zaměřena na obtížné řezání tepelně odolných materiálů, zatímco nová řada Spectrum je zaměřena na neželezné aplikace. HASTELLOY Cutting Speed: 18m/min Feed 0.2mm/rev Hole: 10mm h7 Surface Roughness: Ra 0.3 INCONEL 718 Cutting Speed: 5m/min Feed: 0.2mm/rev Hole: 10mm h7 Surface Roughness: Rz 6.3 μm Řada výstružníků řady EVO dodává vynikající výkon u niklu a slitinách titanu odolných vůči teplu a korozi. Tyto materiály jsou obtížně obrobitelné kvůli jejich nízké tepelné vodivosti a náchylnosti ke spékání a vytvrzování. Optimalizovaná geometrie pro obtížněk řezání materiálů Nejnovější povlaková technologie - vysoce kvalitní povlak s tepelnou odolností 1100ºC, tepelná a povlaková tvrdost Hv3200 Spectrum Series Reamers umožňují vynikající výkon v hliníku, stejně jako ostatní neželezné kovy a plasty. Nový potah tenkého filmu, ultra tvrdé Hv6000 Tloušťka vrstvy 1 μm umožňuje ostrý řezný břit Optimalizovaná geometrie pro hliník ALUMINUM ADC12 Cutting Speed: 30m/min Feed: 0.2mm/rev Hole: 12mm h7 Surface Roughness: Rz 1 μm ALUMINUM A2017 Cutting Speed: 50m/min Feed: 0.2mm/rev Hole: 10.5mm h7 Surface Roughness: Rz 0.5 μm 8

9 Zero Fit Holder Když je obráběcí stroj v provozu 2 ~ 3 roky, přesnost vřetena může klesnout na 0,010 mm ~ 0,040 mm při vzdálenosti 100 mm od rozchodu. Držák NIKKEN Zero Fit umožňuje korekci této chyby zpět do "jako nové" hodnoty 0,001 ~ 0,002 mm. Typické házení může být v rozmezí 21 mikronů - když je sníženo na 3 mikrony, životnost nástroje se může zlepšit přibližně 5krát. Volba Slim Chuck modelu SZF a Anniversary type Milling Chuck modelu CZF závisí na aplikaci specifikaci řezného nástroje. ZERO FIT LIFE TEST Material: Ti 6Al-v 4V Nikken Holder: BT40-SZF16-90 End Mill: C l Cutting Speed Vc: 110m/min Chip Thickness Hex: 0.07mm Feed per tooth Fz: 0.117mm/rev Width of Cut Ae: 1.2mm Depth of Cut Ap: 20mm MRR (peak): 33cm 3 /min Feed: 1362mm/min Speed: 2918rpm Time - 17sec Passes - 1 Power - 14% Runout - 1μm Time - 5min 6sec Passes - 18 Power - 14% Runout - 1μm Time - 10min 12sec Passes - 36 Power - 15% Runout - 1μm Master Cam Fine Adjust Cam nikken-world.com 9

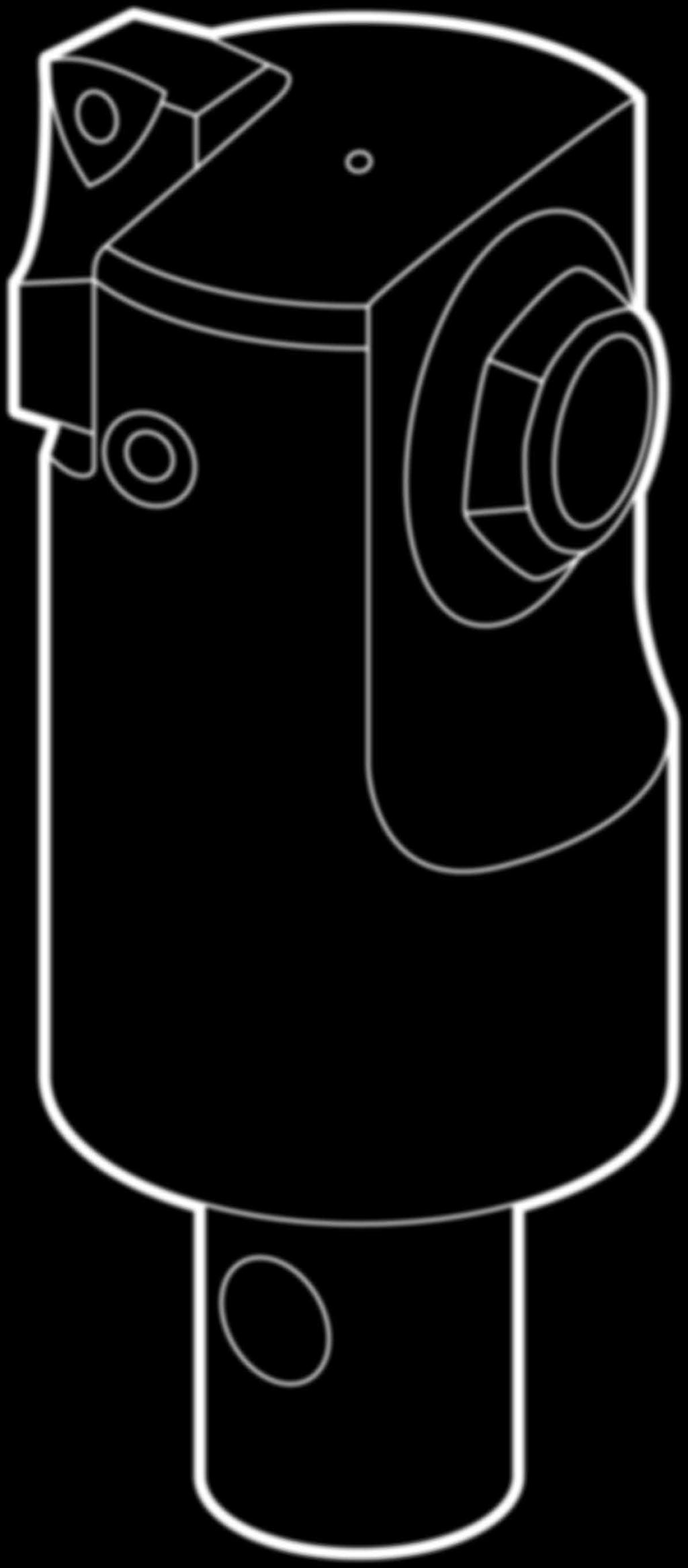

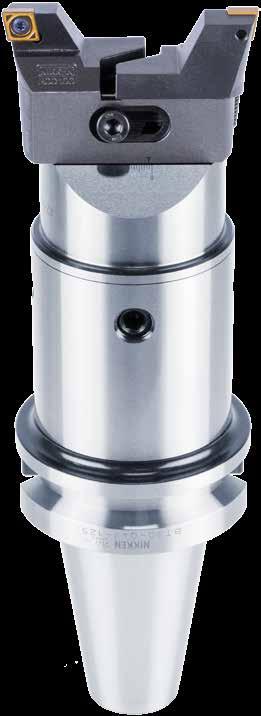

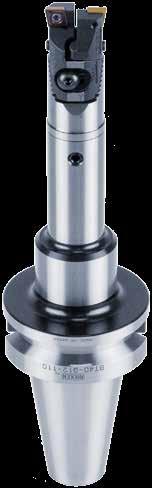

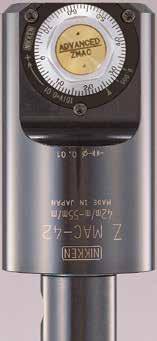

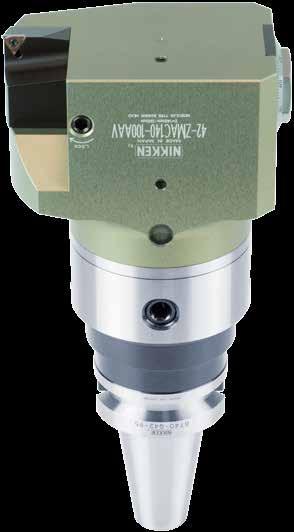

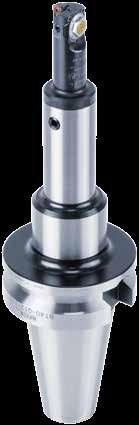

10 Modulární systém vyvrtávání ZMAC Advanced Boring Bez ohledu na konkrétní požadavky na vrtání může NIKKEN poskytnout optimální řešení. Naše aktualizované ZMAC Advanced Boring Heads jsou vybaveny dvojitým kontaktem s rameny a poskytují vynikající spolehlivost a výkon pro vrtání do hlubokých otvorů a rychlé vyvrtávací operace. Vysoká tuhost Inovativní nová funkce podpora dvojitého kontaktu Vylepšeno pro lepší nastavení a přesnost Nový uzamykací šroub se blízko břitu Axiálně nastavitelná ZMACX-V pro hluboké vrtání Ø12.7mm - Ø55mm RAC Advanced Boring NIKKEN RAC Boring Heads jsou opatřeny přesným ozubením, což zaručuje dokonalý kontakt a rovnováhu mezi držákem a hlavou. RAC hlavy byly navrženy pro vrtání a hrubování velkých průměrů. K dispozici jsou standardně vybaveny zámkem NIKKEN 2 pro zámky BT i DIN. Naše vrtací držáky nabízejí také výhody dvojitého kontaktu pro přírubu a kužel na vhodných strojích (2-Lock je také plně kompatibilní se standardními vřeteny typu BT / DIN). 2-Lock značně zvyšuje kontaktní plochu z přibližně 44,4 mm na 63 mm (BT40) a stejně jako u všech našich NC nástrojů poskytuje uživatelům standardně více než 80% kontakt. Další standardní možnosti samozřejmě také zahrnují HSK a NIKKEN polygon. Různé typy vložek Ocel, litina a nerezová ocel mohou být opracovávány stejným druhem obráběcího plátku. Vysoká přesnost Závit na kazetě je vytvrzený na HRC50-55 a přesné dokončení Vnitřní závit kolečka je speciálně tepelně zpracován na HV800 Tyto funkce zajišťují snadné mikro-nastavení vyvrtávací hlavy a poskytují maximální tuhost s vysokou trvanlivostí pro delší trvanlivost. Chladicí kapalina jako standard pro ZMAC Advanced 10

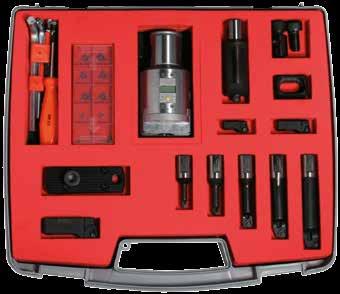

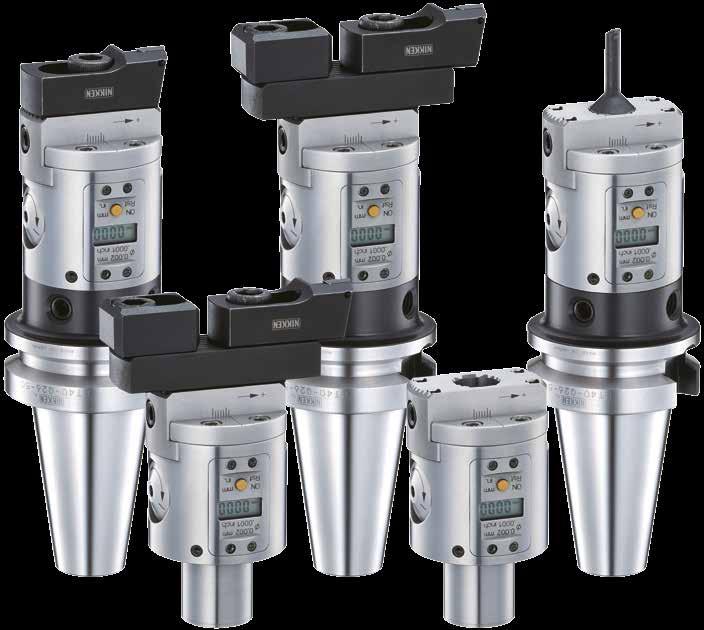

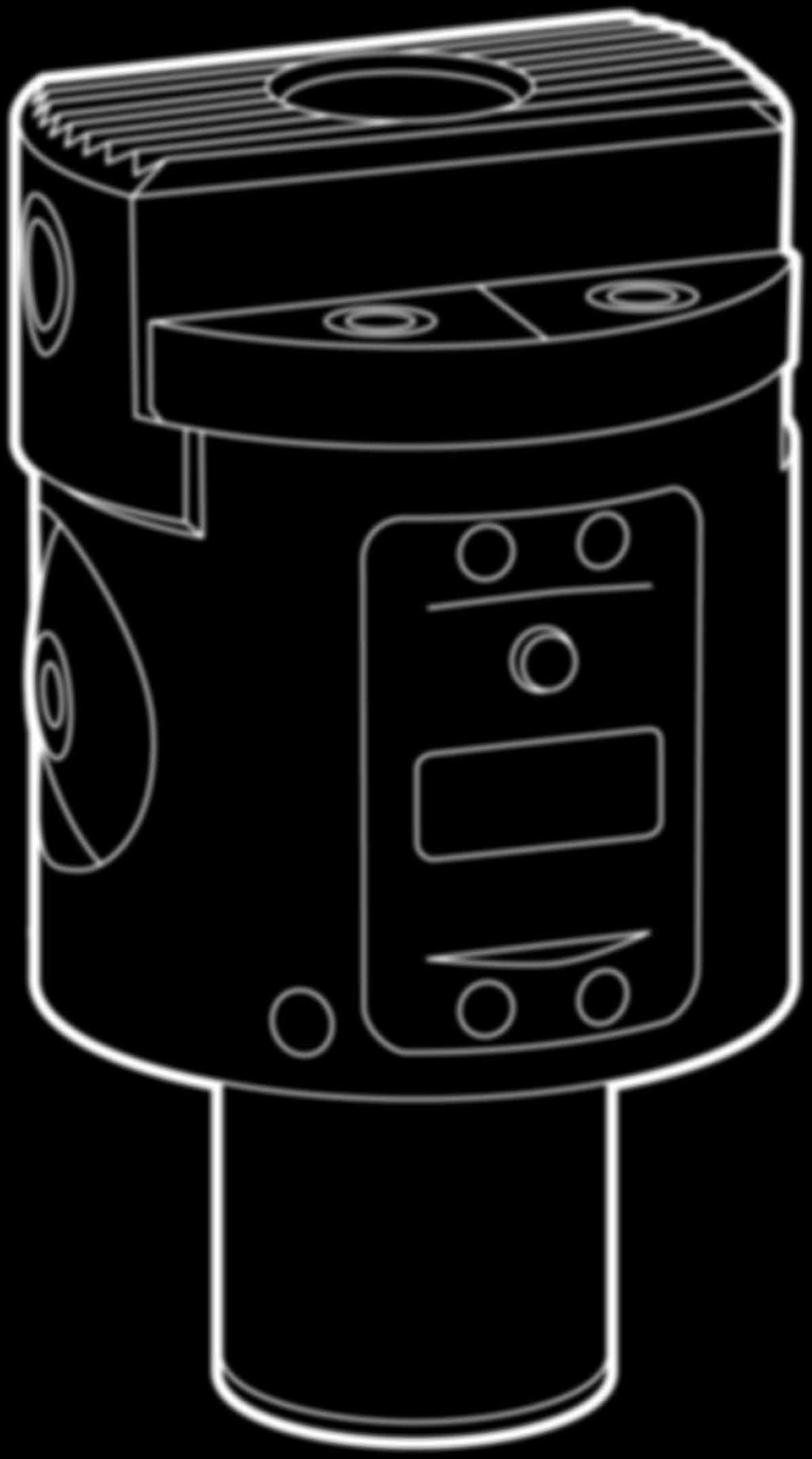

11 emac Digitální vyvrtávání Digitální vrtací systém NIKKEN emac je jemná vyvrtávací hlava s digitálním displejem indikujícím radiální posun. Cílový průměr lze snadno, rychle a přesně nastavit. Capacity: emac - Ø6-110mm emacxl Up to Ø200mm Vlastnosti: K dispozici pro každé vřeteno stroje pomocí modulárního modulu NIKKEN Q26 modulární držák Nejvyšší přesnost přímým měřením pohybu Jednoduché ovládání tlačítek pro "Zapnuto" a "Reset" a pro změnu mezi mm / inch s rozlišením displeje Ø2μm Po 30 sekundách se displej vypne a uloží poslední zobrazovanou hodnotu Chlazení středem držáku standardní provední Stupeň odolnosti IP67 Digitální displej On/Reset Button (mm/inch) Q26 Regulační šroub emac Cutting Speed Vc: 230m/min Radial Cut: 0.1mm Feed per Rev: 0.06mm Feed: 137mm/min Speed: 2288rpm 2 - ZMAC Cutting Speed Vc: 250m/min Radial Cut: 0.1mm Feed per Rev: 0.06mm Feed: 149mm/min Speed: 2487rpm Steel S55c (32mm Boring) Surface finish - 1.2Ra nikken-world.com 11

12 New NC Tool Solutions

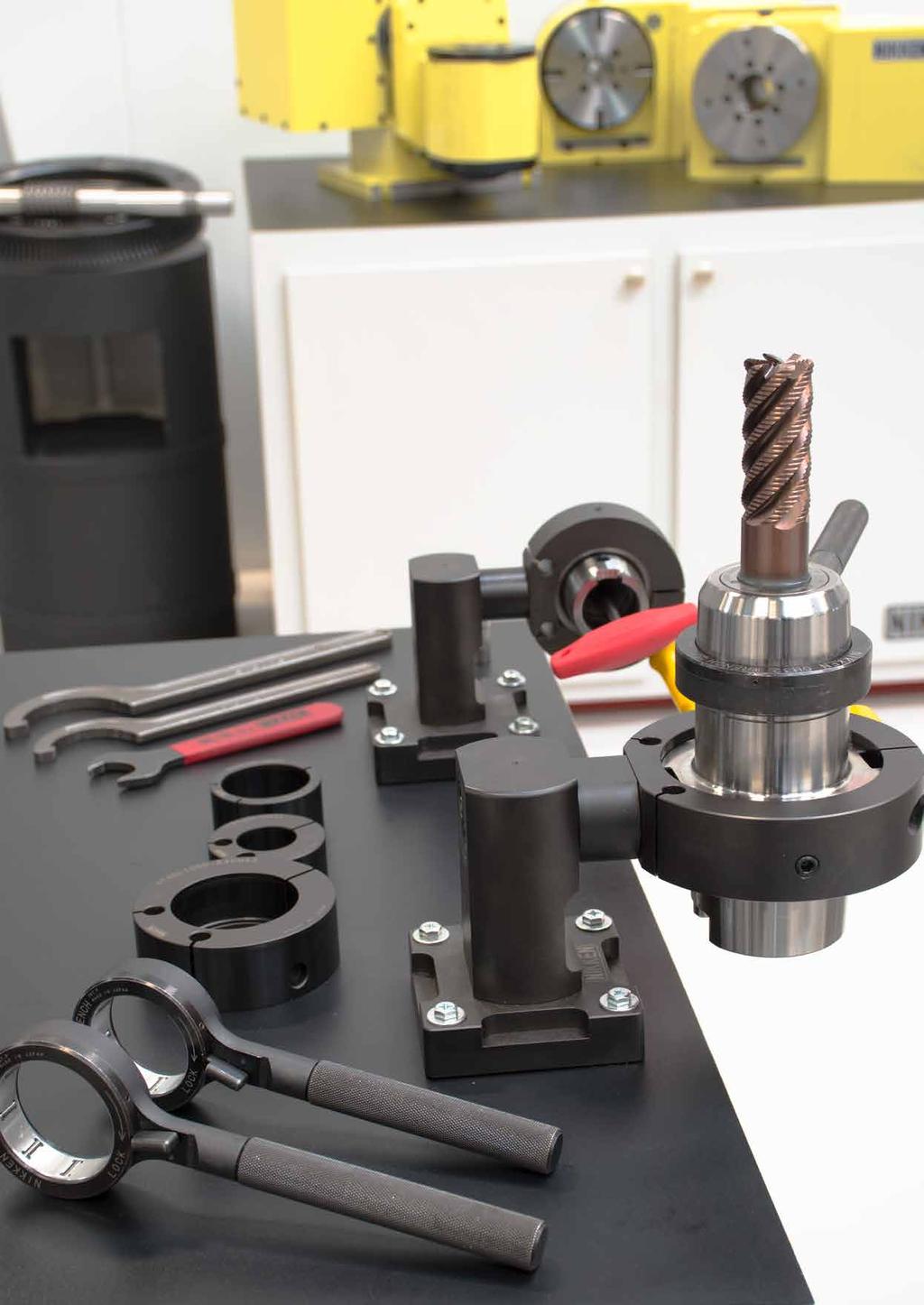

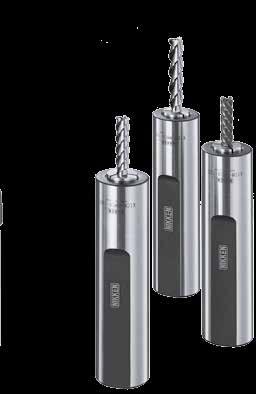

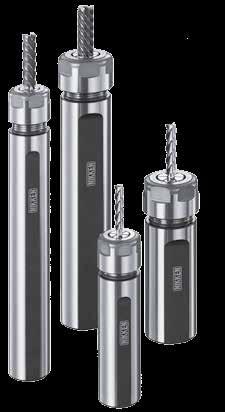

13 New NC Tool Solutions SK Coolant Collet Náš nový SK Coolant Collet je rychlý a snadný způsob, jak zajistit úplné mechanické utěsnění pro každý řezný nástroj s otvory pro olej. Plně kompatibilní jak pro stávající Slim Chucks, tak pro všechny hlavní držáky Dream NIKKEN, je kleština vhodná pro použití s vysokotlakým chladicím systémem do 70 barů. K dispozici a jsou skladem pro všechny velikosti držáků nástrojů, aby odpovídaly řezným nástrojům Ø4mm - Ø25mm. 3 Angle Clamper NIKKEN 3 Angle Clamper poskytují vyměnitelné objímky adaptéru, které umožňují rozdílné průměry příruby. Systém je založen na použití válcového držadla kolem hlavní příruby nástroje, takže je plně kompatibilní i pro držáky nástrojů bez klíče pohonu. Upínací kroužek je otočný o 3 úhly, takže můžete pracovat s nástroji v pohodlí a ve více směrech SK Sleeve (Slim Chuck) MMC Sleeve (Mini Mini Chuck) Nové modely pro rok 2017 představují řadu vysoce přesných pouzder pro automatické soustruhy s posuvnými hlavami, které zákazníkům umožňují využít inovativních nástrojů NIKKEN, jako je naše patentovaná ložisková matice TiN, aby zajistily, že řezný nástroj je bezpečně uchycen bez deformace, a tím udržuje optimální přesnost a výkon. Jsou ideální pro vysoce přesné vrtání a vystružování a jsou k dispozici jak v provedení Slim Chuck (SK), tak v Mini-Mini Chuck (MMC) Vacuum Extractor V současné době probíhá vývoj a testování naše nové řešení pro odsávání podtlakového vakuového systému (Patent Pending). Určeno pro odstranění problémů spojených s částicemi a prachem při obrábění materiálů, jako jsou kompozitní materiály, uhlíkové vlákno a lamináty. Společným řešením je poskytnout na trhu takový systém vně nebo kolem vřetena stroje. Naším řešením tohoto problému je zaměřena na odstranění nečistot okolo obráběcího nástroje. Vnitřní systém Venturiho trubice odebírá odpad z oblasti řezání. Jedinečně se systém připevňuje přímo k upínacímu systému NIKKEN umožňujícímu vysokou rychlost otáčení sestavy nástroje, zatímco samotná odsávací jednotka zůstává nepohyblivá. Sestava extraktoru je nakonec také plně vyměnitelná. nikken-world.com 13

14 CNC Rotační Stoly

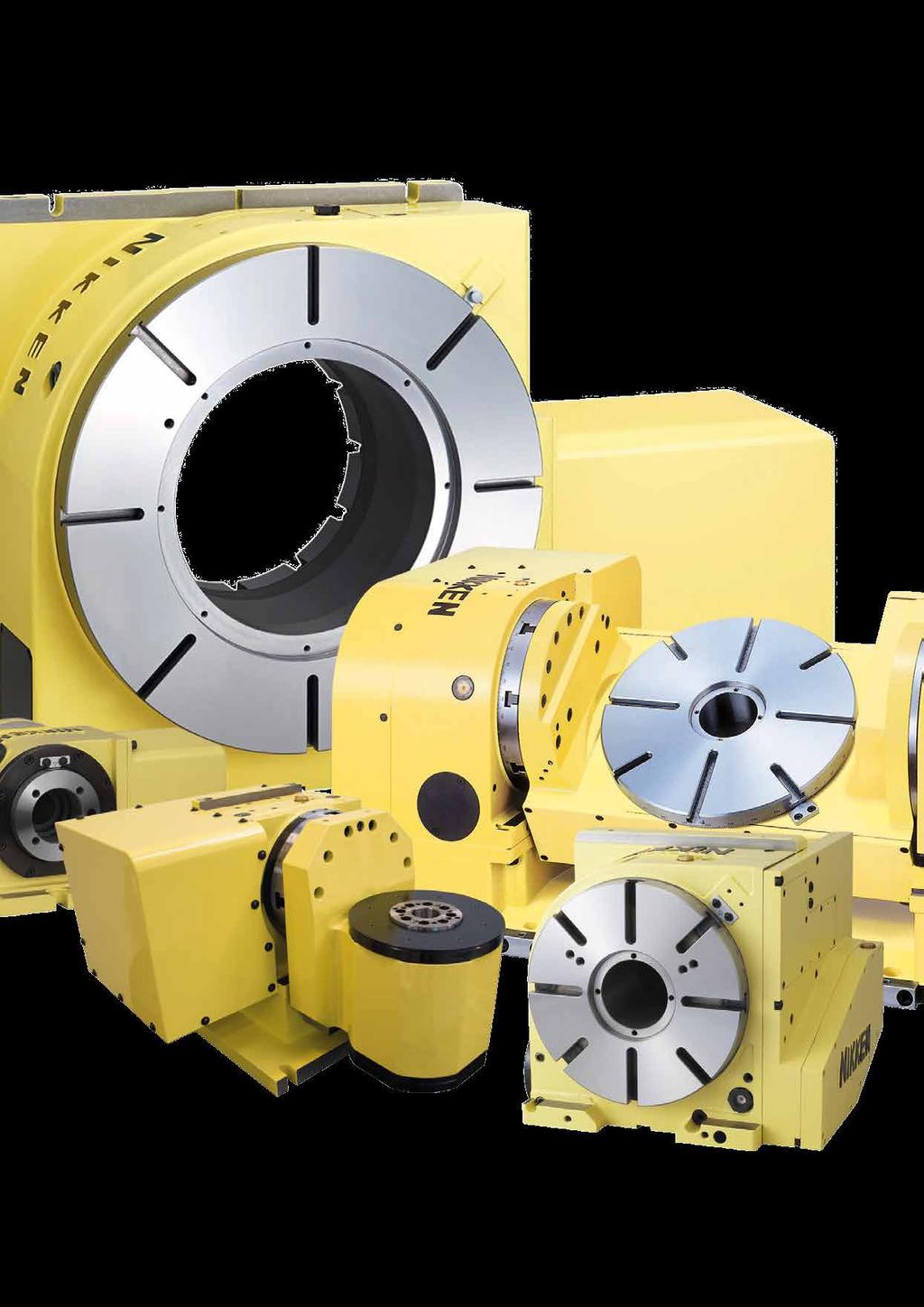

15 CNC Rotační Stoly Společnost NIKKEN je v popředí s využitím nejnovějších technologií založených na cloudových technologiích pro přístup k velkým datům po celou dobu životnosti našich produktů. Poskytne vám plnou kompatibilitu s Industry 4.0 Compliance. Být schopen vnímat a předvídat selhání, je velkou výhodou, pokud jde o optimalizaci doby provozu stroje. S ohledem na tento cíl společnost NIKKEN vytvořila nový I/O NIKKEN. NIKKEN I/O je kompaktní, pasivní monitorovací systém určený pro naše NC rotační stoly. Díky instalaci řady senzorů uvnitř našich rotačních stolů, které odesílají data v reálném čase bezdrátově během výroby, nabízí NIKKEN I/O komplexní sledování včetně měření zpětné vazby, detekce kolize, monitorování stavu oleje a spotřeby energie. Volitelné doplňky jsou ve vývoji na zakázku pro monitorování procesu. NIKKEN Standard pro konstrukci Čelní deska z jednoho kusu Specielně kalené ocelové Ion Nitridované šnekové kolo Šnek z tvrdokovu NIKKEN Radiální válečkový systém s teflonovým těsněním Hlavní korpus z šedé litiny s vysokou hustotou nikken-world.com 15

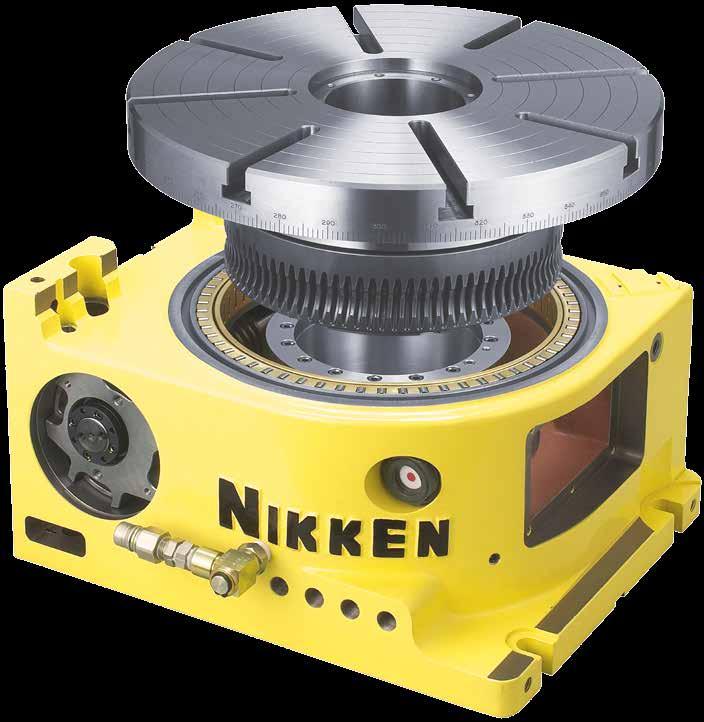

16 CNC Rotační Stoly NCT200 Optimální flexibilita a výkon 900Nm upínací síla Velký průměr šnekového kola Snížené náklady na údržbu Vysoká rychlost otáčení 33.3rpm Spotřební díly lze měnit jako jednotku 126mm 157.5mm Nový přepracovaný systém pohonů s 25% větším převodovým systémem pro zvýšení tuhosti a trvanlivosti Nový model pro rok 2017 je přizpůsobitelný rotační stůl, základní platforma je založena na typické jednotce o velikosti 200 mm, ale s funkcemi zaměřenými na flexibilitu a přizpůsobení. Tyto rotační stoly mohou být vlevo nebo vpravo a jsou k dispozici s rozsáhlým sortimentem opcí, jako jsou rotační přívody hydrauliky s více otvory, desky čelního pohonu a koncové podpěrné jednotky. NCT200 je navržen s ohledem na snadnou údržbu a flexibilitu, včetně komplexních typů servomotorů, díky kterým je perfektní volbou pro výrobce OEM /výrobce obráběcích strojů. NCT200 přináší to nejlepší ve své třídě - upínací moment 900 Nm, který umožňuje NCT200 splnit požadavky nejobtížnějších aplikací. Ultra Big Bore CNC Rotační stoly CNCB350 / B450 / B / 450 / 630mm Diameter Ø154mm / Ø205mm / Ø345mm Ultra Big Bore Až do 1600kg zatížení na stůl (B630) Až do 6500Nm Zpevňovací moment (B630) Naše nejnovější generace rotačních stolů Ultra Big Bore mají stejnou renomovanou vnitřní konstrukci včetně obvyklého jednoblokového provedení vřetena a zároveň poskytují velký průchozí otvor pro větší univerzálnost a větší součásti 16

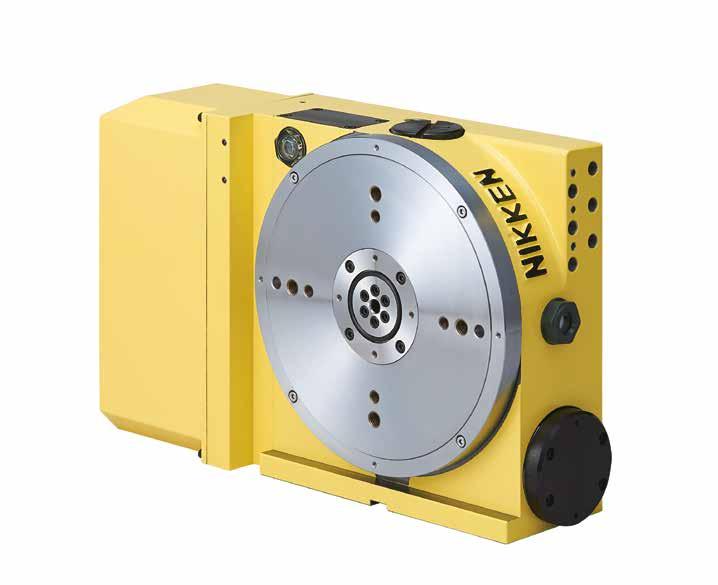

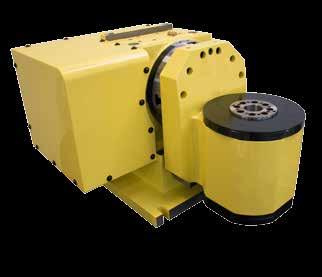

17 CNCZ205 Ultra Slim NC Rotační stůl CNCZ205 nabízí jak flexibilitu, tak i výkon a díky Ultra Slim profilu pouhých 98 mm je ideální pro maximalizaci pracovní plochy, která se typicky používá na dvojitých paletových strojích a kde je prostor omezen CNCZ205 se pyšní některými vynikajícími vlastnostmi: Vysoká rychlost (66,6 ot./min) Vestavěný rotační přívod hydrauliky s 6 porty Silná upínací síla 380 Nm NIKKEN s potěšením oznamuje 3 dodatečné modely k našemu 5-ti osému přímému pohonu a hybridním stolům 5AXDD100AF 5AX-DD130 BF2-S 5AX-DD80HB 5AXDD100AF je nejkompaktnější přímý pohon na trhu k dnešnímu dni a nabízí impozantní rychlosti 200 ot / min (pro obě osy Rotace a Naklápění). Náš nový 5AX-DD130 BF2-S nabízí doplňkové funkce upínacího nebo koncového podpůrného zařízení v rámci kompaktního 5-osého přímého pohonu Pro dokončení nové sestavy máme model hybridního modelu 5AX- DD80HB, osa sklonu využívá ultrapřesné a tuhé Hirth ozubení, zatímco rotační osa využívá přímý pohon 200 ot / min. nikken-world.com 17

18 Přístroje pro nastavování nástrojů

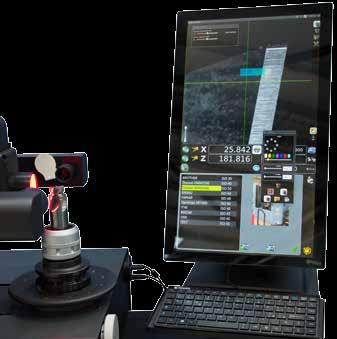

19 Přístroje pro nastavování nástrojů Elbo Controlli - NIKKEN Principy přednastavení Měření jednotlivých nástrojů a sestav je nutností pro efektivní fungování obráběcího stroje a jeho obrábění. Všechny CNC stroje a do jisté míry ruční stroje vyžadují offsetové hodnoty nebo odkazy na délku a průměr každého nástroje. Historicky se jednalo o to, aby se na strojích používaly různé korekce a odkazy na obráběcí stroje pomocí různých metod - součásti / svítidla, nějakého měřidla nebo sondy / laseru. Obráběcí stroje vydělávají peníze řezáním kovů a výrobou dílů, nikoliv držáků a sestav měřících nástrojů, je proto nezbytné, aby v moderním výrobním závodě bylo nastavení nástroje prováděno na vyhrazeném přístroji pro přednastavení. Nástroje pro přednastavení nástrojů odstraňují požadavek na měření nástrojů z prostoru stroje, přičemž toto přednastavení mimo stroj může být provedeno "během cyklu" nebo během obrábění stroje, nebo dokonce dny předem, aby se dosáhlo efektivního plánování výroby a pokroku v průběhu výrobního cyklu. elbo controlli R Měření budoucnosti společně jako jeden Společnost NIKKEN Kosakusho Works Limited, mající vedoucí postavení v oblasti výroby a distribuce pokročilých nástrojů pro držení nástrojů, CNC rotačních stolů a příslušenství a společnost Elbo Controlli SRL, významného hráče v oblasti přednastavení nástrojů, inspekce a systémy řízení nástrojů, nyní zahájila novou globální strategickou alianci. Obě společnosti mají dlouhodobou synergii a tento posílený vztah umožňuje oběma technologickým partnerům inovovat a posunout dopředu jak své produkty, tak jejich řešení společně. nikken-world.com 19

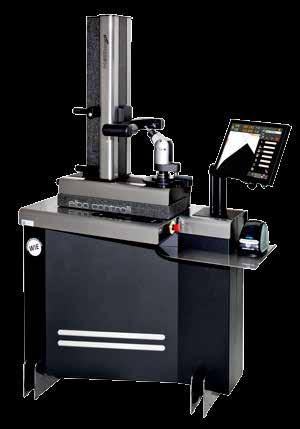

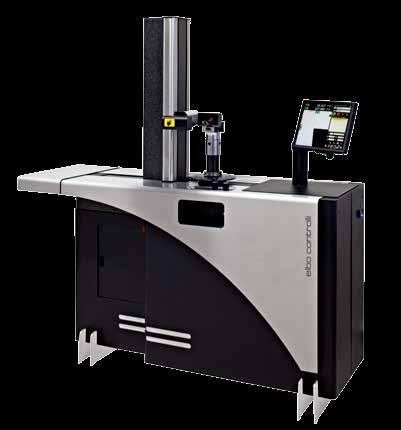

20 Přístroje pro nastavování nástrojů 2017 Produktová řada E346i Model E346i je vybaven základovou a sloupovou granitovou kostrou, protideformační ocelovou konstrukcí s ergonomickým designem. Průměr 360 mm - výška 460 mm 9" TFT dotyková obrazovka Plně zaměnitelné vřeteno s upínacím prvkem Post processor jako standard E460N E460N je navržen tak, aby byl umístěn na podstavci, má základnu a sloupec z broušeného granitu, konstrukci z nerezové oceli a ergonomický design. Průměr 400 mm - výška 600 mm 15" TFT dotyková obrazovka Vakuové upínání Plně zaměnitelné vřeteno Automatická registrace maximálního poloměru, průměru a délky nástroje Post processor jako standard připraveno pro TiD Hathor Six Hathor Six je vybaven granitovou základnou a nerezovou volně stojící konstrukcí v kombinaci s velkým digitální kamerou a systémem menu s dotykovým displejem Průměr 400 mm - výška 600 mm Včetně základny podstavce 15" TFT dotyková obrazovka Elektro mechanické upínání Plně zaměnitelné vřeteno Automatická registrace maximálního rádiusu, průměru a délky nástroje Možnost umístění a měření nové úhlové hlavy Post processor standard připraveno na TiD 20

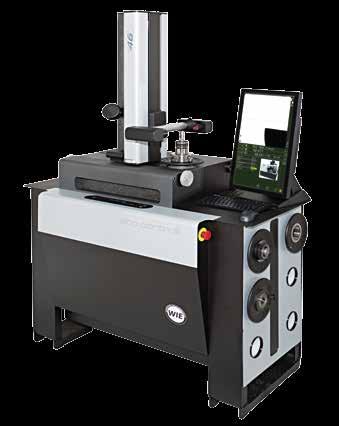

21 66B / 68B Volně stojící na vlastní integrované základně; 66B/68B má broušenou granitovou konstrukci a nerezové oceli kombinovanou s velkou digitální kamerou a menu s dotykovým displejem. 600mm průměr - 600mm (68B 800mm) výška Včetně podstavce 15" TFT dotykový displej Pneumatické mechanické upínání Plně zaměnitelné vřeteno Plně servo řízená osa bez nutnosti kontaktu s obsluhou Post processor standard připraveno na TiD E46L / E46LTW Naše E46L a E46LTW jsou zcela novou koncepční ergonomickou platformou a jsou zcela volně stojící na integrované základně. Oba modely jsou vybaveny nadrozměrným granitem a ocelovou konstrukcí kombinovanou a vybavenou 22 "HD dotykovým displejem. 400mm (E46LTW 320mm) průměr - 600mm výška Včetně podstavce 22" HD dotykový displej Elektromechanické upínání Plně zaměnitelné vřeteno Automatické rozpoznání vřetena E46LTW je vybaven druhou otočnou kamerou s vysokým rozlišením s možností zvětšení 60x s možností 2x a 4x digitálního zoomu Nový E46LA s patentovaným výkonovým vřetenovým systémem (stále zaměnitelný) pro automatizaci měřicího procesu Post processor standard připraveno na TiD nikken-world.com 21

22 Úhlové hlavy 22

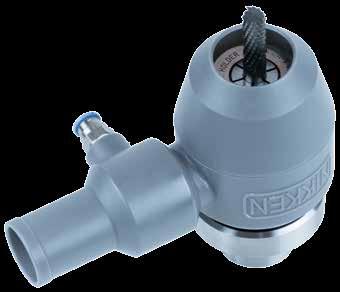

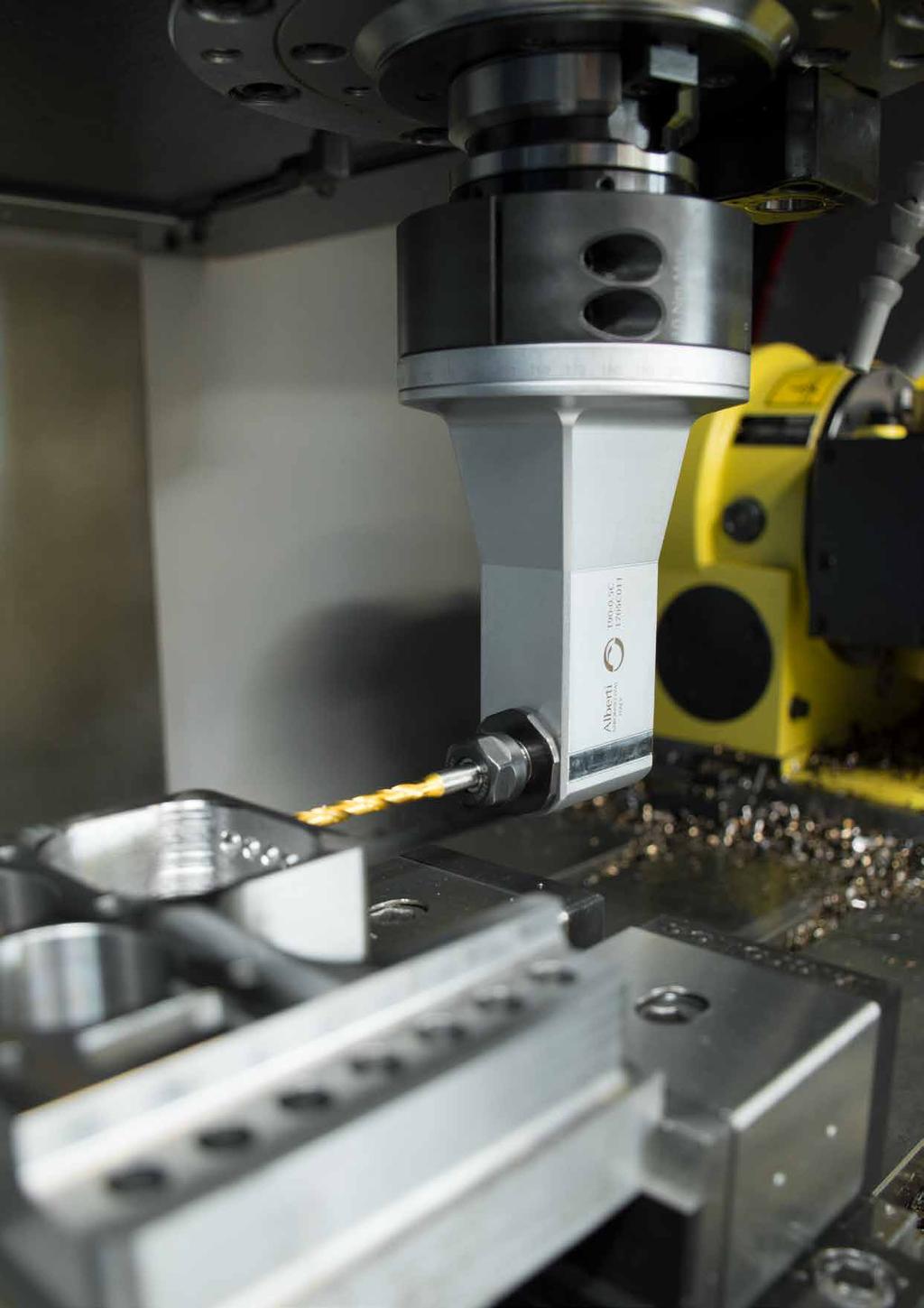

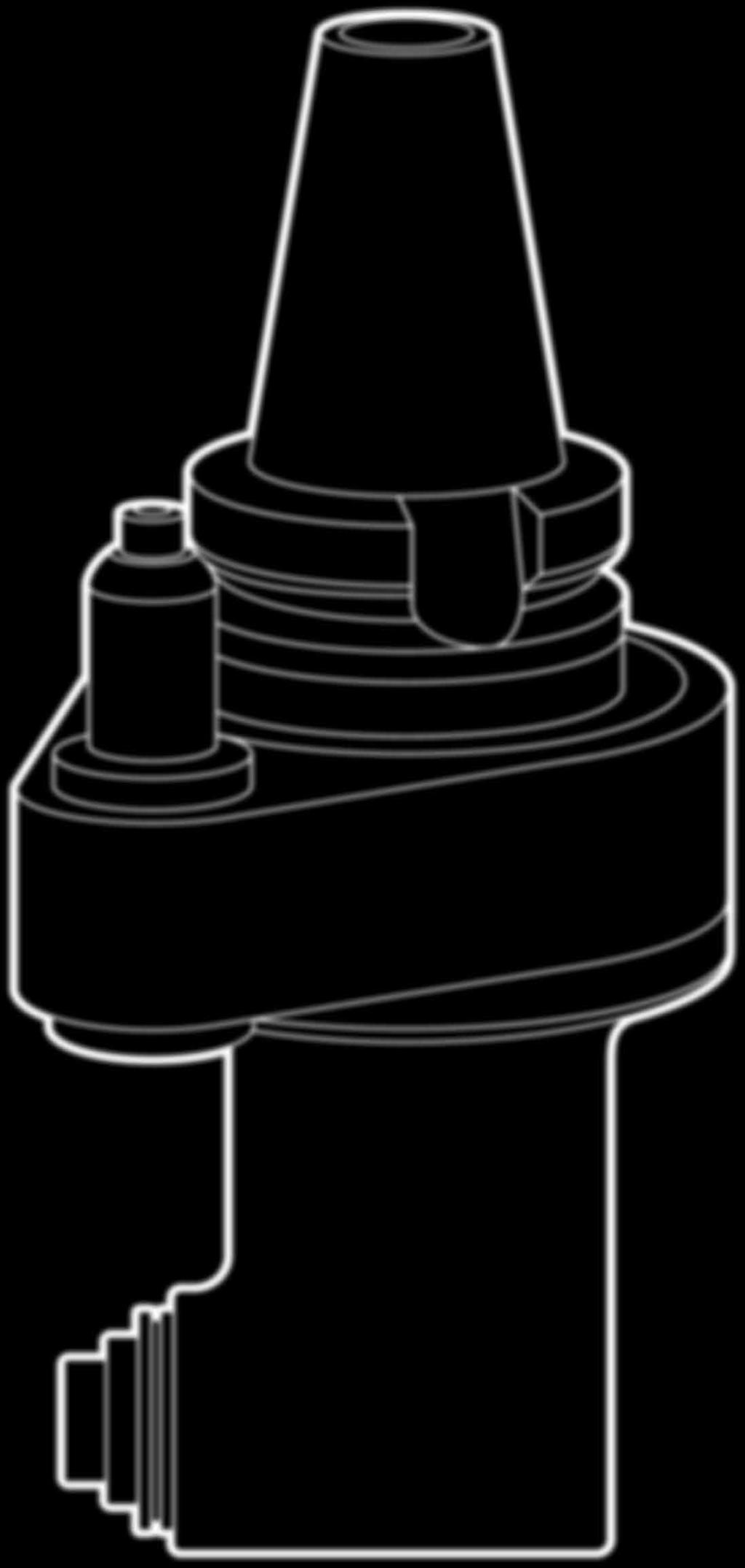

23 Úhlové hlavy NIKKEN s potěšením nabízí širokou škálu úhlových hlav a příslušenství, které využívají náš pokročilý systém SK Collet System a patentovanou maticí s ložiskem TiN. Náš pokročilý 8-stupňový systém SK Collet System a maticové ložisko TiN zajišťují dosažení nejpřesnějšího a stabilnějšího rozhraní s řezným nástrojem. Výrobky jsou navrženy a vyvíjeny podle náročných standardů a zahrnují: Litinové tělo (GS600) 100% opracované Tělo poskytuje dlouhodobou životnost, tepelnou stabilitu a odolnost proti namáhání Kde je to možné, vstupní vřeteno z jednoho kusu pro lepší přesnost a výkon Speciální material pro ozubené soukolí (200 kg / mm) se čtyřmi drážkami Dvojité vysoce přesné, předpínací, ložiska s úhlovým stykem Speciální těsnicí systém s nízkým třením s dvojitým mechanickým utěsněním Všechny jednotky jsou dodávány spolu s doplňky uvnitř ochranného krytu přenosné pouzdro Standardní úhlové hlavy Alberti jsou rozděleny na pět hlavních výrobních oblastí, které mají k dispozici více vstupních kuželů, které vyhovují jakémukoliv stroji (DIN / ISO / BT / HSK / CAPTO atd.). Centre through and coolant through the pin options are fully compatible with NIKKEN's new SK Coolant Collets nikken-world.com 23

24 Austria Holland Singapore Belgium Hungary Slovakia Brazil Iceland Slovenia Bulgaria Israel South Africa Canada Italy Spain China Japan Sweden Croatia Korea Switzerland Czech Republic Mexico Taiwan Denmark Norway Thailand Estonia Philippines Turkey Finland Poland UAE France Portugal UK Germany Romania Ukraine Greece Russia USA Úplnou specifikaci produktové řady naleznete v našem úplném katalogu NC Total Tooling System nikken-world.com
