1 Kinematická analýza pohybu historie, možnosti výstupů, řešené úlohy

2 Kinematická analýza princip s(t) v(t) a(t) α(t) ω(t) ε(t) Z matematického hlediska se jedná o využití opakovaného derivování.

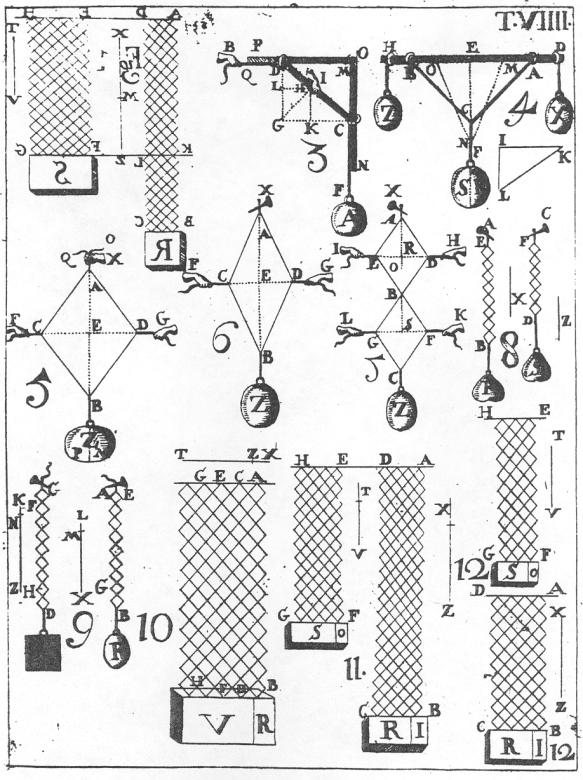

3 Biomechanika historie Giovanni Alfonso Borelli ( ) otec biomechaniky De Motu Animalum využití matematiky, fyziky a anatomie při studiu pohybu, zejména zvířat

Biomechanika historie Aristoteles (384 322) popsal

Abu Ali Mohamed Ibn al-hasan (965 1039) základy zobrazení

4 Biomechanika historie Aristoteles ( ) popsal projekci obrazu na principu camery obscury. Abu Ali Mohamed Ibn al-hasan ( ) základy zobrazení objektu lidským okem (východisko pro zavedení perspektivy do výtvarného umění).

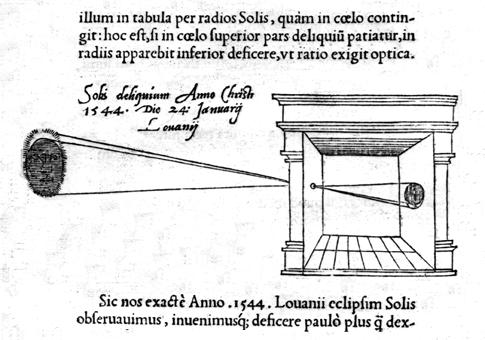

5 Kinematická analýza historie 1544 holandský astronom Gemma Frisius sestrojil funkční cameru obscuru

6 Kinematická analýza historie 1816 Francouz Joseph Nicephor Niépce vytvořil první,,fotografii procesem, který nazval heliografií ( kreslení sluncem ). Nejstarší dochovaný snímek Pohled oknem na dvůr pořízený v roce 1826.

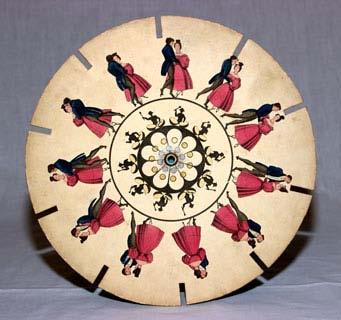

7 Kinematická analýza historie 1816 Belgičan Joseph Plateau vyvinul přístroj stroboskop (phenakistoscope) pro projekci pohybu s využitím rotujícího disku, který je označován jako první zařízení tohoto druhu.

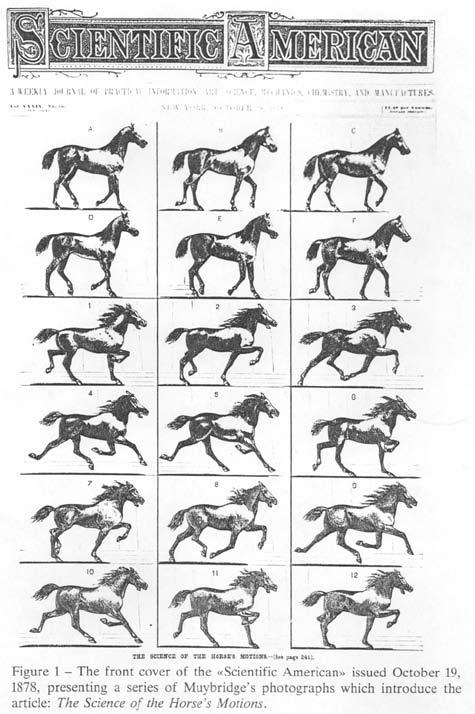

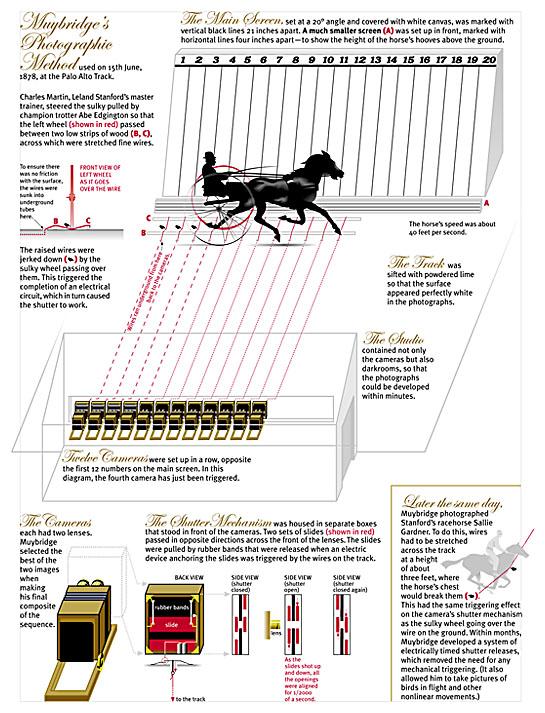

8 Kinematická analýza historie 1839 Daguerotypie byla prohlášena za vynález na zasedání Francouzské akademie věd v Paříži William Henry Fox Talbot si dal patentovat proces kalotypie (později přejmenovaný na talbotypii), který umožňuje vytváření kopií. V roce 1844 vydal knihu The Pencil of Nature, která je první knihou ilustrovanou původními fotografiemi Eadweard Muybridge zahájil práci na vytváření fotografických záznamů pohybu zvířat. Počet negativů, které zachycují pohyb člověka nebo zvířat, získaných během autorova života, se pohybuje v řádech desetitisíců.

9 Kinematická analýza historie

10 Kinematická analýza historie

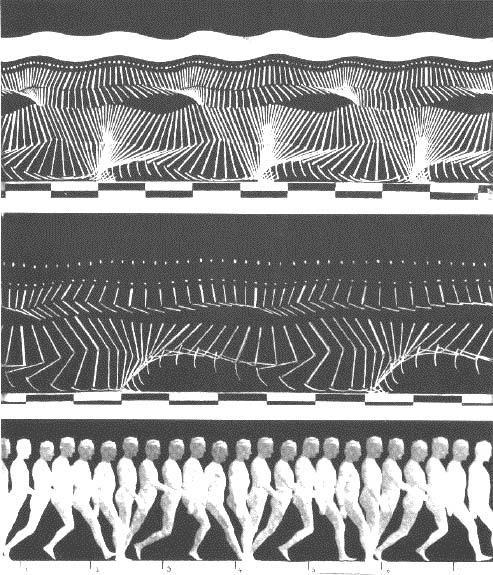

11 Kinematická analýza historie 1882 Francouz Jules Etienne Marey sestrojil přístroj pro záznam 12 obrázků na rotační disk. Vytvořil postup pro záznam pohybu nazývaný chronofotografie.

12 Kinematická analýza historie 1887 Hannibal Williston Goodwin podal žádost na patentování filmu jako záznamového média Luis a August Lumiérovi poprvé vystoupili se zařízením zvaným kinematograf. První projekce byla předvedena v Paříži Boris Rtcheouloff předložil žádost o patent na videorekordér.

13 Kinematická analýza historie 1941 byla přijata NTSC (National Television Standards Committee) norma pro přenos obrazu 525 řádků, 30 Hz v Evropě byl přijat standard televizního signálu 625 řádků, 25 Hz E. H. Furnée poprvé popsal postup pro získání souřadnic bodů v reálném čase pro analýzu pohybu začal být používán systém APAS (Ariel Performance Analysis System) Y. I. Abdel-Aziz a H. M. Karara publikovali metodu pro určení prostorových souřadnic bodu Direct linear transformation from comparator coordinates into objectspace coordinates.

14 Kinematická analýza historie 1972 firma Philips uvedla na trh záznamové zařízení obrazu s kazetou systém VCR (Videocassette Recording) systém SELSPOT pro automatické vyhodnocení pomocí bodových značek emitujících infračervené záření systém VICON pro analýzu pohybu s využitím pasivních reflexních značek, které odrážejí infračervené světlo emitované diodami, umístěnými v okolí objektivu kamery firma Sony uvedla na trh kamkordéry pro běžné použití veřejnosti.

15 Kinematická analýza historie 1983 byla zahájena analýza pohybu systémem OPTOTRAK (elektromagnetický princip) na trh byl uveden systém Peak Performance k záznamu videosignálu se začala využívat 8 mm kazeta JVC Company představila Super VHS formát, který zvýšil rozlišitelnost na 440 řádků. Firma Sony uvedla nový ED-Beta systém Hi8 s 500 řádky. Firma Canon představila první generaci digitálních kamer. 1991, 1992 systémy SKILL Technologies Inc. a SIMI Motion.

materiálů a předání informace do praxe možnost

16 Kinematická analýza výstupy Kinogram z vybraných poloh sledovaného pohybu možnost rychlého zpracování materiálů a předání informace do praxe možnost názorného vizuálního porovnání upozornění na základní nedostatky

17 Kinematická analýza výstupy Kinogram pohybu (stick figure) získaný analýzou videozáznamu označení bodů na záznamu pohybu reálné segmenty jsou nahrazeny soustavou úseček a geometrických útvarů může přispět ke zvýšení názornosti při zrakové kontrole výstupu

18 Kinematická analýza výstupy Kinogram pohybu vybraného segmentu nebo bodu na lidském těle kvantitativní hodnocení pohybu, vybrané body (středy kloubů, těžiště apod.) znázornění ve vybrané rovině pohybu zvyšuje názornost výška (cm) Pravá ruka Levá ruka Hos Mat Bpes délka (cm) výška (cm) Hos Mat Bpes délka (cm )

Kinematická analýza výstupy Vybraná klíčová poloha nebo kinogram pohybu doplněný o číselné údaje grafické i numerické informace o pohybu z hlediska

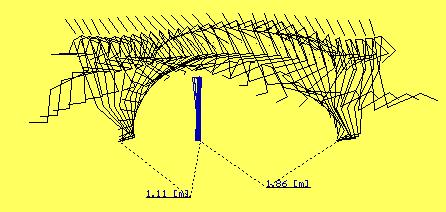

19 Kinematická analýza výstupy Vybraná klíčová poloha nebo kinogram pohybu doplněný o číselné údaje grafické i numerické informace o pohybu z hlediska jeho rozhodujících fází okamžik odhodu, odrazu, kontaktu s podložkou apod. názorné vizuální porovnání se současným kvantitativním hodnocením vybraných poloh

20 Kinematická analýza výstupy Grafické vyjádření, porovnání závislostí vybraných parametrů více charakteristik nebo stejné parametry od různých jedinců v jednom výstupu kvantifikace rozdílů mezi závodníky různé výkonnosti, změny v pohybové činnosti pacienta po rehabilitaci apod. pravá bez hole levá bez hole pravá s holí levá s holí

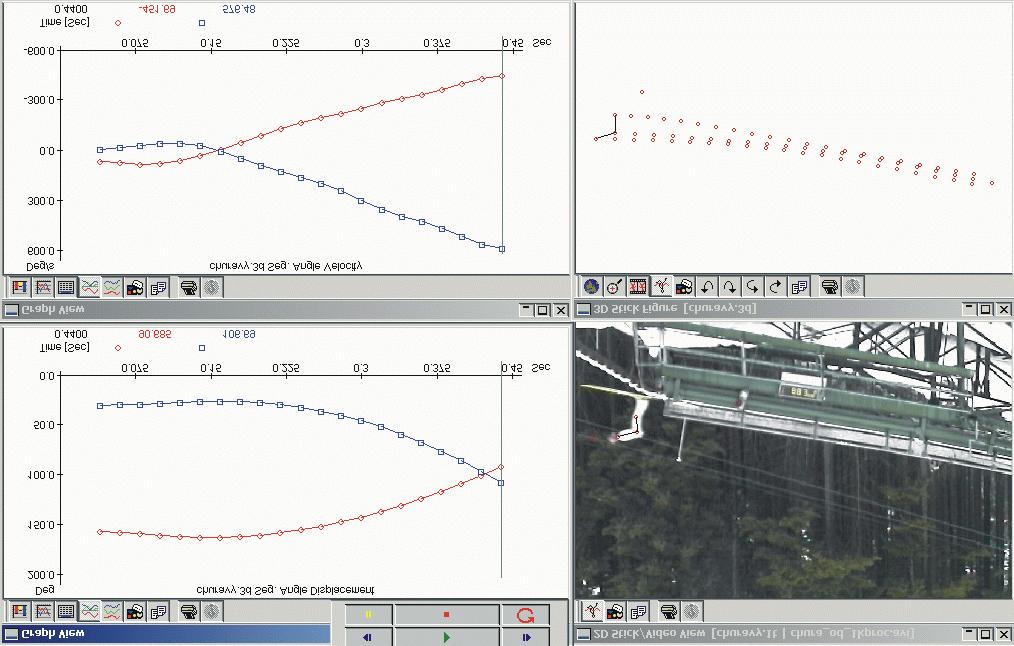

21 Kinematická analýza výstupy Kombinace předcházejících výstupů Umožňuje komplexnější informaci o sledované pohybové činnosti. A B

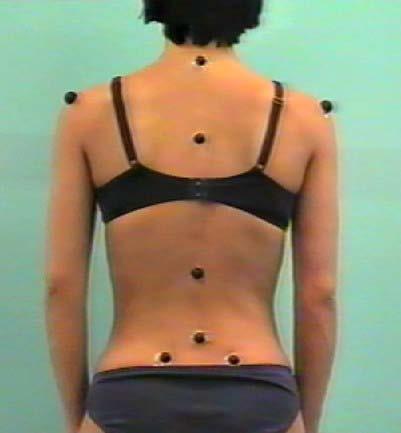

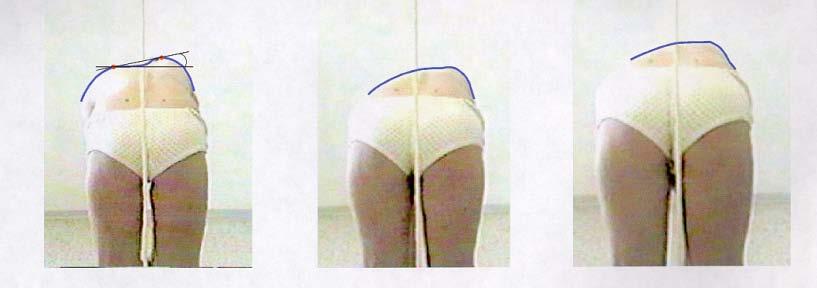

22 Držení těla, skolióza

23 Trendelenburg-Duchennova zkouška

24 Volejbal analýza techniky

25 Hasičský sport analýza techniky Group A Group C step 1 step 2 step 3

26 Vstávání ze sedu

Phase I Flexion Momentum Phase II Momentum Transfer Vstávání ze sedu Phase III Extension Phase IV Stabilization P18 32,77 20,75-3,60 0,33 24,67-2,05 32,51 175,43 107,36 168,35 129,71 101,36 69,88

27 Phase I Flexion Momentum Phase II Momentum Transfer Vstávání ze sedu Phase III Extension Phase IV Stabilization P18 32,77 20,75-3,60 0,33 24,67-2,05 32,51 175,43 107,36 168,35 129,71 101,36 69,88 102,69 174,55 120,05 100,42 101,7 176,44 92,69 93,5 126,54 P19 0,67 28,31 28,83 0,60-5,92-5,31 20,34 22,15 174,31 115,11 169,49 77,79 103,35 76,96 164,40 104,94 89,29 90,24 123,76 161,18 89,65 91,17 119,80

28 Skok na lyžích analýza techniky hrana můstku

29 Skok na lyžích analýza techniky Profil terénu Délka 70 m horizontála FI CZ NO

Hipoterapie kinematická analýza 175 170 165 160 155 150 145 140 0.0 0.1 0.2 0.3 0.4 0.5 0.

2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.

30 Hipoterapie kinematická analýza P2_Y P3_Y P4_Y 207 cm Zkrácení kroku se promítá do zmenšení rozpětí vertikálního pohybu zadní části hřbetu P2_Y P3_Y P4_Y 183 cm

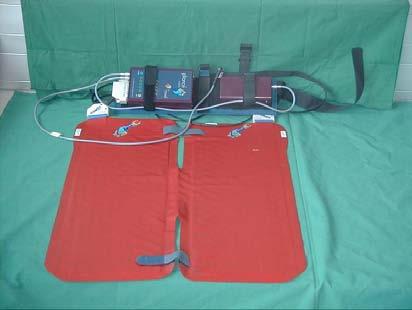

31 Hipoterapie dynamická analýza Pliance System, Novel frekvence snímání 30 Hz výška vrstvy 2,6 mm 224 senzorů (3,2 cm x 2,5 cm) pressure [N/cm 2 ] % lesson 1 Mean lesson 1 SD lesson 5 Mean lesson 5 SD

32 Protetika kinematická analýza Grafické znázornění závislosti změny úhlu na čase 70 flexz flexp sachz sachp Porovnání pohybu v sagitální rovině v kolenním kloubu při použití klasického a dynamického protetického chodidla. úhel [ ] %

33 Protetika dynamická analýza, EMG Reakční síla anteroposteriorní složka Sureflex Sach

34 Pádlování analýza techniky

Pádlování analýza techniky 100 80 60 40 20 A1 D 0 0 20 40 60 80 100 120 0 20 40 60 80

3 1 4 1 1 2 3 4 0,00 0,20 0,40 0,60 0,80 1,00 1,20 čas (s) Legenda: 1 zasazení levá

35 Pádlování analýza techniky A1 D (ms -1 ) rychlost 5,00 4,50 4,00 3,50 3,00 2,50 1 Hos Mat Cen Pav ,00 0,20 0,40 0,60 0,80 1,00 1,20 čas (s) Legenda: 1 zasazení levá strana, 2 vytažení levá strana, 3 zasazení pravá strana, 4 vytažení pravá strana

36 Fotbal analýza kopu

37 Transformace informací z povrchu těla na jeho vnitřní struktury

38 Děkuji Vám za pozornost
