Blauberg je divizí s ventilacemi Německé společnosti HAFLEX Maschinenbau GmbH, Trier a Mnichov. Od roku 1980 se výroba firmy Haflex specializuje na

Transkript

1 1

2 Blauberg je divizí s ventilacemi Německé společnosti HAFLEX Maschinenbau GmbH, Trier a Mnichov. Od roku 1980 se výroba firmy Haflex specializuje na zařízení a příslušenství pro topenářský, ventilační a klimatizační průmysl a je celosvětově rozšířena. BLAUBERG vyrábí v Německu a od roku 1990 je ve spojení s hlavní evropskou továrnou. BLAUBERG má v oblasti ventilací velmi vysoké postavení, ale stále nezapomíná na potřebu zákazníka, na nízké ceny. 2

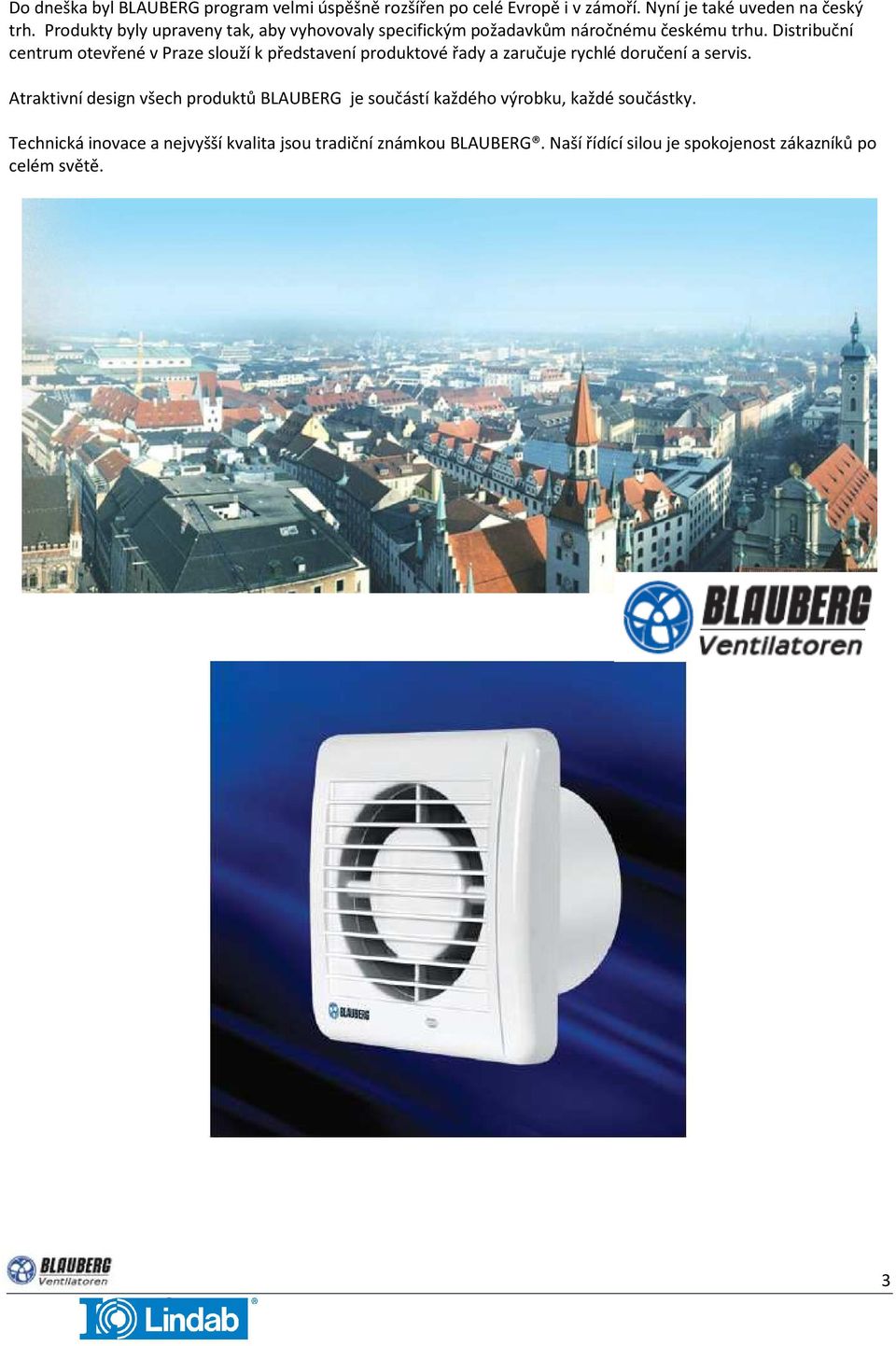

3 Do dneška byl BLAUBERG program velmi úspěšně rozšířen po celé Evropě i v zámoří. Nyní je také uveden na český trh. Produkty byly upraveny tak, aby vyhovovaly specifickým požadavkům náročnému českému trhu. Distribuční centrum otevřené v Praze slouží k představení produktové řady a zaručuje rychlé doručení a servis. Atraktivní design všech produktů BLAUBERG je součástí každého výrobku, každé součástky. Technická inovace a nejvyšší kvalita jsou tradiční známkou BLAUBERG. Naší řídící silou je spokojenost zákazníků po celém světě. 3

4 Důvody pro ventilaci: Příliš vlhký vzduch způsobující plíseň na stěnách, nedýchatelný vzduch, kouř, zápach, toto všechno poukazuje na nedostatečnou, nebo zcela chybějící ventilaci. Následkem mohou být různé alergie, astma, choroby respiračního ústrojí a krevního oběhu. Přítomnost efektivního a správně navrženého ventilačního systému zajišťuje zdravější prostory, ve kterých žijeme. Na základě níže uvedených základních pravidel a znalostí je možné správně vybrat komponenty pro Vaši instalaci. Výběr ventilátorů a jejich parametrů: Před výběrem ventilátoru je potřeba vědět několik údajů, umístění ventilátoru, potřebné úpravy, a co je důležité, kapacitu zařízení. Pokud je ventilátor umístěn v koupelně či na toaletě, je možné, že budete potřebovat časovač, který zařízení uvede do provozu a vypne ho automaticky, když místnost opustíte. Senzor pro zjištění vlhkosti zapne zařízení, když se vlhkost dostane nad nastavenou úroveň. V kuchyni a v jiných prostorách můžete využít ventilátory se šňůrkovým spínačem, které se používají pro krátkodobou ventilaci. Kromě výše zmíněných podmínek byste měli při výběru ventilátoru brát v úvahu i následující: Pro výpočet objemu místnosti, prosím, použijte tento vzorec: Objem (m 3 )=délka x šířka x výška (m) Pro různé typy prostorů platí různé požadavky. Některé z nich naleznete v následující tabulce: Typ místnosti Plocha, m 2 vzduchu za Míra výměny hodinu Potřebná kapacita, m 3 /h Toalety Koupelny Kuchyně Obývací pokoj/ložnice Ostatní Kapacita vent., m 3 =Objem, m 3 *míra výměny vzduchu za hodinu Hotovo, všechny potřebné měření a výpočty jsou hotové je čas vybrat si ventilátor. 4

5 Obsah Katalogu Domácí ventilátory str Mřížky ventilátoru str Talířové difuzéry str Ventilátory do zdi str

6 Domácí ventilátory: Aero str Axiální ventilátory s kuličkovými ložisky Bravo str Axiální ventilátory s tenkým profilem Quatro str. 20 Axiální ventilátory s moderním vzhledem. Ventilátory s nerezovým krytem str Axiální ventilátory s moderním krytem z nerezové oceli. Ventilátory s krytem ze skla str Moderní axiální ventilátory s krytem z mléčného skla. Auto str. 30 Axiální ventilátor s automatickou žaluzií Jet str. 32 Axiální ventilátor moderního vzhledu. Still str. 34 Axiální ventilátor moderního vzhledu s ukazatelem ventilace. Slim str. 36 Axiální ventilátor moderního vzhledu s ukazatelem ventilace. Brise str. 40 Tichý a úsporný ventilátor. Eco str. 44 Tichý a úsporný ventilátor s automatickou žaluzií Line str. 38 Axiální ventilátor s kuličkovými ložisky. Brise Magic str. 42 Tichý a úsporný ventilátor s vyměnitelnými panely.. Wind str Axiální, okenní ventilátor s kuličkovými ložisky. Tubo str. 52 Deco str. 50 Axiální ventilátor do potrubí. Axiální ventilátor s kuličkovými ložisky. 6

7 Mřížky ventilátoru: Decor str Dekorační mřížky obdélníkové. Decor str Dekorační mřížky kruhové. GM str. 66 Gravitační mřížka. Decor str Ventilační mřížky do dveří Decor str. 71 Ventilační mřížka obdelníková. Talířové difuzéry: VPR str. 72 Talířové difuzéry. VMR str. 73 Talířové difuzéry. VMBR str. 74 Talířové difuzéry. Ventilátory do zdi: SQ str. 75 Blauberg ventilační sada. WHM str. 76 Blauberg ventilační sada. SHM str. 78 Blauberg ventilační sada se solární baterií. 7

8 Aero 100 Aero 125 Aero 150 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Verze provedení: Rychlá a jednoduchá instalace do zdi a do stropu Lehká údržba Tichý chod Vysoký výkon průtoku vzduchu Motor s kuličkovými ložisky Dekorační Aero Chrome, Aero Gold 5 let záruka S vypínačem (S) Ventilátor je ovládán šňůrkovým spínačem. S časovačem (T) Časová prodleva v rozsahu 2-30 min. Se snímačem vlhkosti (H) Rozsah úrovně vlhkosti 50-90% Časová prodleva v rozsahu 2-30 min. 8

9 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 34. Balení: 9

10 Aero Vintage 100 Aero Vintage 125 Aero Vintage 150 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Rychlá a jednoduchá instalace do zdi a do stropu Lehká údržba Tichý chod Vysoký výkon průtoku vzduchu Motor s kuličkovými ložisky 5 let záruka Verze provedení: S vypínačem (S) Ventilátor je ovládán šňůrkovým spínačem. S časovačem (T) Časová prodleva v rozsahu 2-30 min. Se snímačem vlhkosti (H) Rozsah úrovně vlhkosti 50-90% Časová prodleva v rozsahu 2-30 min. 10

11 Instalační rozměry: Specifikace Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 34. Balení: 11

12 Aero Still 100 Aero Still 125 Aero Still 150 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Rychlá a jednoduchá instalace do zdi a do stropu Lehká údržba Tichý chod Zpětný ventil Nízká spotřeba Vysoký výkon průtoku vzduchu Motor s kuličkovými ložisky Dekorační Aero Still Chrome, Aero Still Gold Verze provedení: 5 let záruka S vypínačem (S) Ventilátor je ovládán šňůrkovým spínačem. S časovačem (T) Se snímačem vlhkosti (H) Časová prodleva v rozsahu 2-30 min. Rozsah úrovně vlhkosti 50-90% Časová prodleva v rozsahu 2-30 min. *Platí pouze pro AERO Still

13 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 34. Balení: 13

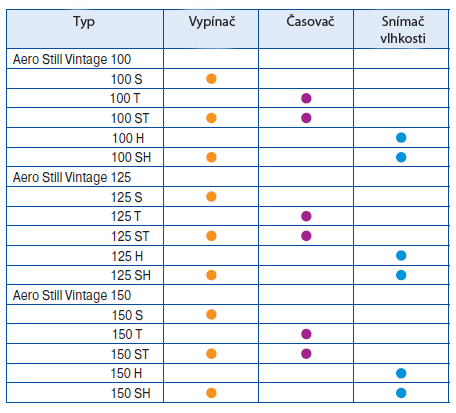

14 Aero Still Vintage 100 Aero Still Vintage 125 Aero Still Vintage 150 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Rychlá a jednoduchá instalace do zdi a do stropu Lehká údržba Tichý chod Zpětný ventil Nízká spotřeba Vysoký výkon průtoku vzduchu Motor s kuličkovými ložisky 5 let záruka Verze provedení: S vypínačem (S) Ventilátor je ovládán šňůrkovým spínačem. S časovačem (T) Časová prodleva v rozsahu 2-30 min. Se snímačem vlhkosti (H) Rozsah úrovně vlhkosti 50-90% Časová prodleva v rozsahu 2-30 min. 14

15 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 34. Balení: 15

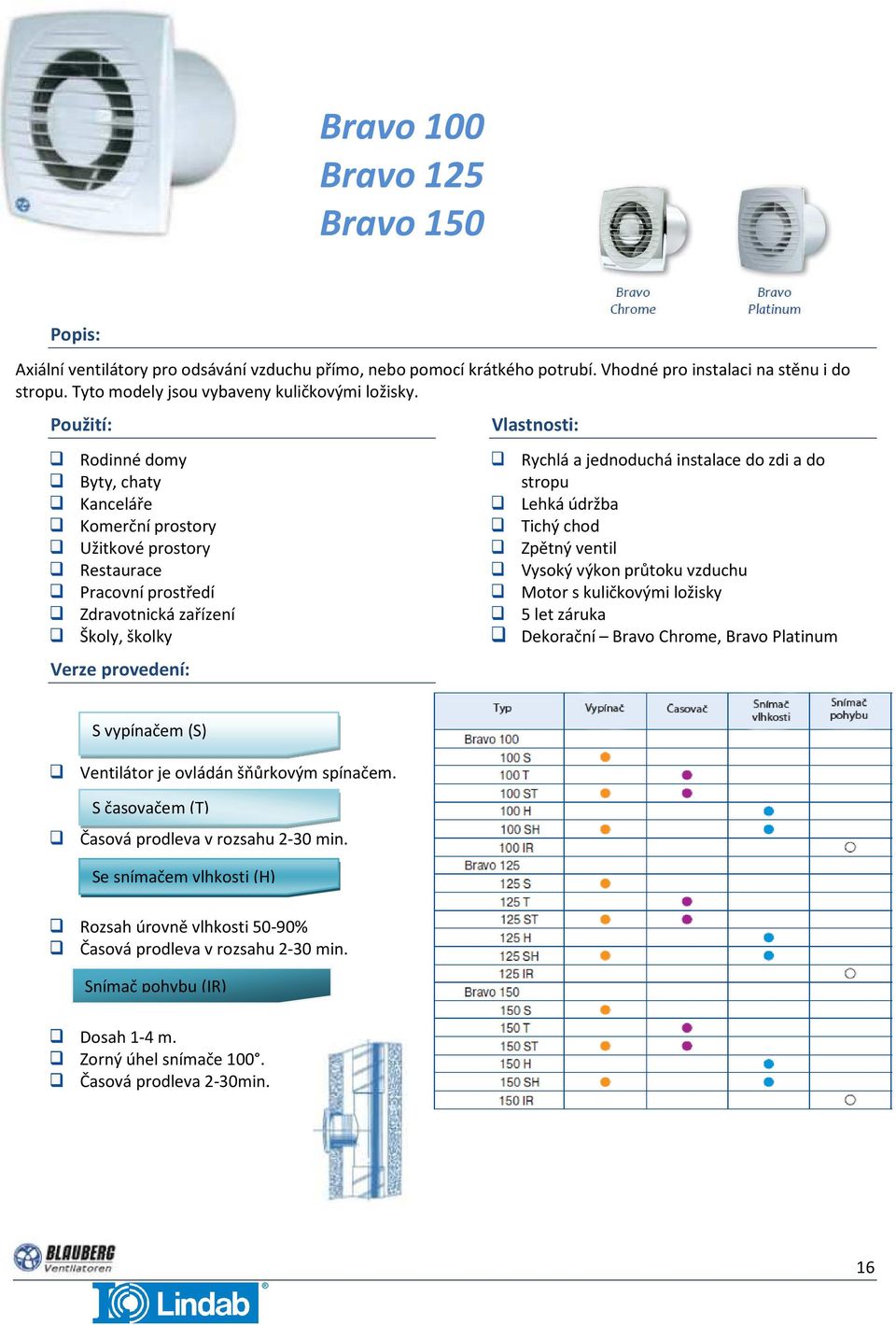

16 Bravo 100 Bravo 125 Bravo 150 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Užitkové prostory Verze provedení: Rychlá a jednoduchá instalace do zdi a do stropu Lehká údržba Tichý chod Zpětný ventil Vysoký výkon průtoku vzduchu Motor s kuličkovými ložisky 5 let záruka Dekorační Bravo Chrome, Bravo Platinum S vypínačem (S) Ventilátor je ovládán šňůrkovým spínačem. S časovačem (T) Časová prodleva v rozsahu 2-30 min. Se snímačem vlhkosti (H) Rozsah úrovně vlhkosti 50-90% Časová prodleva v rozsahu 2-30 min. Snímač pohybu (IR) Dosah 1-4 m. Zorný úhel snímače 100. Časová prodleva 2-30min. 16

17 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 34. Balení: 17

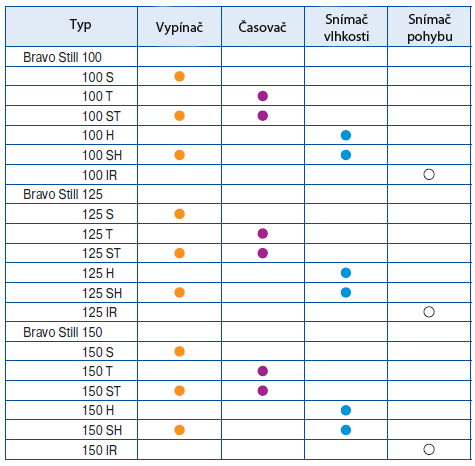

18 Bravo Still 100 Bravo Still 125 Bravo Still 150 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Užitkové prostory Verze provedení: S vypínačem (S) Ventilátor je ovládán šňůrkovým spínačem. S časovačem (T) Rychlá a jednoduchá instalace do zdi a do stropu Lehká údržba Tichý chod Zpětný ventil Vysoký výkon průtoku vzduchu Motor s kuličkovými ložisky 5 let záruka Dekorační Bravo Chrome, Bravo Platinum Časová prodleva v rozsahu 2-30 min. Se snímačem vlhkosti (H) Rozsah úrovně vlhkosti 50-90% Časová prodleva v rozsahu 2-30 min. Se snímačem pohybu (IR) Dosah 1-4 m. Zorný úhel snímače 100. Časová prodleva 2-30min. 18

19 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 34. Balení: 19

20 Quatro 100 Quatro 125 Quatro 150 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Rychlá a jednoduchá instalace do zdi a do stropu Lehká údržba Tichý chod Zpětný ventil Užitkové prostory Vysoký výkon průtoku vzduchu Motor s kuličkovými ložisky 5 let záruka Dekorační metalický (Quatro Platinum), hliník (Quatro Hi-Tech), chrom (Quatro Chorme), zlatá Verze provedení: (Quatro Gold) S vypínačem (S) Ventilátor je ovládán šňůrkovým spínačem. S časovačem (T) Časová prodleva v rozsahu 2-30 min. Se snímačem vlhkosti (H) Rozsah úrovně vlhkosti 50-90% Časová prodleva v rozsahu 2-30 min. 20

21 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 34. Balení: 21

22 ART 100 ART 125 ART 150 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Užitkové prostory Rychlá a jednoduchá instalace do zdi Lehká údržba Tichý chod Vysoký výkon průtoku vzduchu Motor s kuličkovými ložisky Nerezový kryt 5 let záruka 22

23 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP X4. Balení: 23

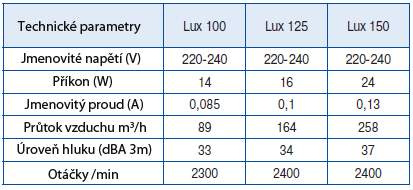

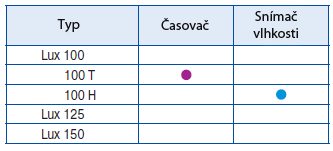

24 Lux 100 Lux 125 Lux 150 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Užitkové prostory Verze provedení: S časovačem (T) Časová prodleva v rozsahu 2-30 min. Se snímačem vlhkosti (H) Rozsah úrovně vlhkosti 50-90% Časová prodleva v rozsahu 2-30 min. Rychlá a jednoduchá instalace do zdi Lehká údržba Tichý chod Motor s kuličkovými ložisky Přední kryt z nerezové oceli Vestavěná LED lampa (2W) 5 let záruka 24

25 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 24. Balení: 25

26 Ice 100 Ice 125 Ice 150 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Užitkové prostory Instalace do zdi Lehká údržba Tichý chod Motor s kuličkovými ložisky Přední kryt z mléčného skla 5 let záruka 26

27 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP X4. Balení: 27

28 Glory 100 Glory 125 Glory 150 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Instalace do zdi Lehká údržba Tichý chod Vysoký výkon Motor s kuličkovými ložisky Užitkové prostory Pření kryt z mléčného skla Vestavěná LED lampa (2W) 5 let záruka Verze provedení: S časovačem (T) Časová prodleva v rozsahu 2-30 min. Se snímačem vlhkosti (H) Rozsah úrovně vlhkosti 50-90% Časová prodleva v rozsahu 2-30 min. 28

29 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 34. Balení: 29

30 Auto 100 Auto 125 Auto 150 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Automatická žaluzie Instalace do zdi Lehká údržba Tichý chod Vysoký výkon průtoku vzduchu Užitkové prostory Motor s kuličkovými ložisky 5 let záruka Dekorační Auto Vintage Verze provedení: S vypínačem (S) Ventilátor je ovládán šňůrkovým spínačem. S časovačem (T) Časová prodleva v rozsahu 2-30 min. Se snímačem vlhkosti (H) Rozsah úrovně vlhkosti 50-90% Časová prodleva v rozsahu 2-30 min. Se snímačem pohybu (IR) Dosah 1-4 m. Zorný úhel snímače 100. Časová prodleva 2-30min. 30

31 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 24. Balení: 31

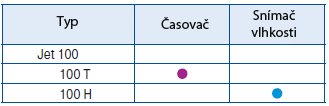

32 Jet 100 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Jednoduchá instalace do zdi a do stropu Lehká údržba Světelný ukazatel ventilace Motor s kuličkovými ložisky Moderní design Užitkové prostory Dekorační aluminum (Jet hi-tech) 5 let záruka Verze provedení: S časovačem (T) Časová prodleva v rozsahu 2-30 min. Se snímačem vlhkosti (H) Rozsah úrovně vlhkosti 50-90% Časová prodleva v rozsahu 2-30 min. 32

33 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 24. Balení: 33

34 Still 100 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Užitkové prostory Verze provedení: S vypínačem (S) Ventilátor je ovládán šňůrkovým spínačem. S časovačem (T) Časová prodleva v rozsahu 2-30 min. Rychlá a jednoduchá instalace do zdi a do stropu Motor s kuličkovými ložisky 5 let záruka Světelný ukazatel ventilace Moderní design Se snímačem vlhkosti (H) Rozsah úrovně vlhkosti 50-90% Časová prodleva v rozsahu 2-30 min. Se snímačem pohybu (IR) Dosah 1-4 m. Zorný úhel snímače 100. Časová prodleva 2-30min. 34

35 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 45. Balení: 45 35

36 Slim 100 Slim 125 Slim 150 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Užitkové prostory Verze provedení: S vypínačem (S) Ventilátor je ovládán šňůrkovým spínačem. S časovačem (T) Časová prodleva v rozsahu 2-30 min. Se snímačem vlhkosti (H) Rozsah úrovně vlhkosti 50-90% Časová prodleva v rozsahu 2-30 min. Speciálně navržené pro podtlakové větrání Rychlá a jednoduchá instalace do zdi a do stropu Motor s kuličkovými ložisky Zpětný ventil Tichý chod Vysoký výkon Světelný ukazatel ventilace Moderní design 5 let záruka 36

37 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 24. Balení: 37

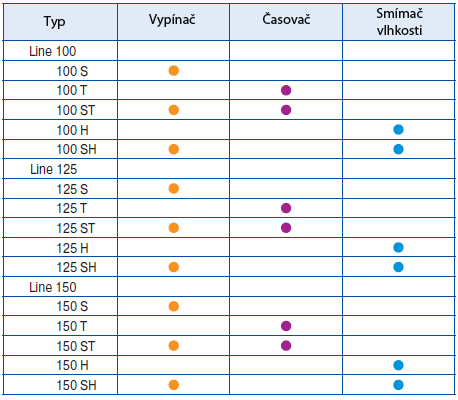

38 Line 100 Line 125 Line 150 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Užitkové prostory Verze provedení: Vhodné pro odsávání vzduchu z obytných prostor Nepřetržitý non-stop provoz Instalace do zdi a do stropu Lehká údržba Motor s kuličkovými ložisky Tlumič zpětného proudění Tichý chod S vypínačem (S) Ventilátor je ovládán šňůrkovým spínačem. S časovačem (T) Časová prodleva v rozsahu 2-30 min. Se snímačem vlhkosti (H) Rozsah úrovně vlhkosti 50-90% Časová prodleva v rozsahu 2-30 min. 38

39 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 24. Balení: 39

40 Brise 100 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Motor ventilátoru, speciálně navržený inženýry BLAUBERG, má nízkou spotřebu energie (2,7W), Bezhlučné listy rotoru mají tvar vrtule lodního šroubu ponorky, čímž zajišťují vysokou výkonnost s minimálním hlukem (23 db). Užitkové prostory Možnosti: Brise Max- ventilátor se zvýšenou kapacitou. 10 let záruka při 24 hod., nepřetržitém, provozu 40

41 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 24. Balení: 41

42 Brise Magic 100 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Užitkové prostory Motor ventilátoru, speciálně navržený inženýry BLAUBERG, má nízkou spotřebu energie (2,7W) Bezhlučné listy rotoru mají tvar vrtule lodního šroubu ponorky, čímž zajišťují vysokou výkonnost s minimálním hlukem (23 db). Odnímatelné dekorativní panely, možnost výběru barvy Jednoduchá a rychlá výměna předního panelu 10 let záruka při 24 hod., nepřetržitém, provozu 42

43 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 24. Dekorativní panely: 43

44 Eco 100 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Motor ventilátoru, speciálně navržený inženýry BLAUBERG, má nízkou spotřebu energie (2,7W) Užitkové prostory Bezhlučné listy rotoru mají tvar vrtule lodního šroubu ponorky, čímž zajišťují vysokou výkonnost s minimálním hlukem (23 db). Unikátní patentovaný design skrytého mechanismu (automatické žaluzie) zabraňuje zpětnému proudění vzduchu, v případě, že je ventilátor vypnutý. 10-letá záruka při 24 hod., nepřetržitém, provozu, pouze potvrzuje vysokou kvalitu, odolnost a spolehlivost výrobku BLAUBERG. 44

45 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 24. Balení: 45

46 Wind 125 Wind 150 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Užitkové prostory Verze provedení: Instalace do okna Motor s kuličkovými ložisky Vysoký výkon Tichý chod Lehká údržba 5 let záruka S vypínačem (S) Ventilátor je ovládán šňůrkovým spínačem. Časová prodleva v rozsahu 2-30 min. S časovačem (T) Se snímačem pohybu (IR) Se snímačem vlhkosti (H) Rozsah úrovně vlhkosti 50-90% Časová prodleva v rozsahu 2-30 min. Dosah 1-4 m. Zorný úhel snímače 100. Časová prodleva 2-30min. 46

47 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 24. Balení: 47

48 Wind K 125 Popis: Okenní ventilátor pro odsávání vzduchu Užitkové prostory Verze provedení: Instalace do okna Motor s kuličkovými ložisky Vysoký výkon Tichý chod Lehká údržba Nepřetržitý, nonstop, provoz Automatická žaluzie Venkovní mřížka: kryt ventilace s tlumičem zpětného proudění 5 let záruka S vypínačem (S) Ventilátor je ovládán šňůrkovým spínačem. S časovačem (T) Časová prodleva v rozsahu 2-30 min. Se snímačem vlhkosti (H) Rozsah úrovně vlhkosti 50-90% Časová prodleva v rozsahu 2-30 min. 48

49 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 24. Balení: 49

50 Deco 100 Deco 125 Deco 150 Popis: Axiální ventilátory pro odsávání vzduchu přímo, nebo pomocí krátkého potrubí. Vhodné pro instalaci na stěnu i do stropu. Tyto modely jsou vybaveny kuličkovými ložisky. Užitkové prostory Instalace do zdi a do stropu Motor s kuličkovými ložisky Vysoký výkon Tichý chod Lehká údržba Zpětný ventil 5 let záruka Verze provedení: S časovačem (T) Časová prodleva v rozsahu 2-30 min. 50

51 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP 34. Balení: 51

52 Tubo 100 Tubo 125 Tubo 150 Popis: Axiální ventilátory pro instalaci do potrubí. Vhodné pro odsávání vzduchu z místnosti, nebo posílení ventilačního systému. Užitkové prostory Instalace do potrubí Motor s kuličkovými ložisky Vysoký výkon Tichý chod Lehká údržba Zpětný ventil 5 let záruka Verze provedení: S časovačem (T) Časová prodleva v rozsahu 2-30 min. Příslušenství: Konzole (k objednání samostatně) 52

53 Instalační rozměry: Specifikace: Bezpečnost: Ventilátory BLAUBERG jsou vyráběny v souladu s evropskými standardy a normami pro nízké napětí a elektromagnetickou kompatibilitu jsou zařazeny do třídy spotřebičů s dvojitou izolací a stupněm ochrany IP X4. Balení: 53

54 Popis: Decor 140x140 Decor 180x180 Decor 180x180 Decor 140x300 BLAUBERG ventilační mřížky jsou navrženy tak, aby byly použitelné jak pro přívod, tak pro odvod ventilačního vzduchu. Užitkové prostory Verze provedení: Instalace do zdi Lehká údržba Pro připojení k obdélníkovému, nebo kruhovému potrubí Teplotě a UV záření odolný plast s antistatickým efektem Vybavena sítí chránící proti hmyzu Základní model Kruhová příruba Gravitační žaluzie Manuální regulátor Základní model Ventilační mřížka s kruhovou přírubou Dešti odolná mřížka s gravitační žaluzií Manuálně ovladatelná žaluzie 54

55 Instalační rozměry: G Gravitační žaluzie, R Manuální regulátor Balení: 55

56 Decor 155x155 H Decor 185x185 H Popis: BLAUBERG ventilační mřížky jsou navrženy tak, aby byly použitelné jak pro přívod, tak pro odvod ventilačního vzduchu. Užitkové prostory Verze provedení: Instalace do venkovní zdi Dekorace ventilační šachty nebo k připojení k obdélníkovému nebo kruhovému potrubí Úprava může zahrnovat zpětný gravitační tlumič zabraňující zpětnému proudění vzduchu Ochranná mřížka proti ptákům a hlodavcům Lehká údržba Teplotě a VU záření odolný plast s antistatickým efektem Možná montáž pod omítku Spoje pro montáž pod omítku Základní model (H) Model s tlumičem (HK) Zbraňuje zpětnému proudění vzduchu S kruhovou přírubou (HUK) Příruba k propojení s Ø125, Ø150 ØØ100,125, 55x110 56

57 Instalační rozměry: 57

58 Decor 155x155G Decor 185x185G Decor 250x250G Popis: BLAUBERG ventilační mřížky jsou navrženy tak, aby byly použitelné jak pro přívod, tak pro odvod ventilačního vzduchu. Užitkové prostory Instalace do venkovní zdi Dekorace ventilační šachty nebo k připojení k obdélníkovému nebo kruhovému potrubí Vybavena gravitační žaluzií zabraňující zpětnému proudění vzduchu Lehká údržba Teplotě a VU záření odolný plast s antistatickým efektem Spoje pro montáž pod omítku Verze provedení: Základní model (G) Model s přírubou (UG) Ø125,Ø150 Ø100,Ø125, 55x110 58

59 Instalační rozměry: 59

60 Decor 150x150 Decor 185x185 Decor 250x250 Popis: BLAUBERG ventilační mřížky jsou navrženy tak, aby byly použitelné jak pro přívod, tak pro odvod ventilačního vzduchu. Užitkové prostory Verze provedení: Instalace do zdi a do stropu Dekorace ventilační šachty nebo k připojení k obdélníkovému nebo kruhovému potrubí Vybavena gravitační žaluzií zabraňující zpětnému proudění vzduchu Lehká údržba Uzavíratelná žaluzie Teplotě a VU záření odolný plast s antistatickým efektem Spoje pro montáž pod omítku Vybavena ochranou sítí proti hmyzu Základní model (N) Model s přírubou (UN) S manuální regulací (R) Ø125,Ø150 Ø100,Ø125, 55x110 Ø

61 Instalační rozměry: 61

62 Decor 180x250 Decor 205x205 Popis: BLAUBERG ventilační mřížky jsou navrženy tak, aby byly použitelné jak pro přívod, tak pro odvod ventilačního vzduchu. Užitkové prostory Instalace do zdi a do stropu Dekorace ventilační šachty nebo k připojení k obdélníkovému nebo kruhovému potrubí Vybavena gravitační žaluzií zabraňující zpětnému proudění vzduchu Lehká údržba Uzavíratelná žaluzie Teplotě a VU záření odolný plast s antistatickým efektem Spoje pro montáž pod omítku Vybavena ochranou sítí proti hmyzu Verze provedení: Základní model (N) Model s přírubou (UN) Přírub pro připojení k Ø Instalační rozměry: 62

63 Decor M Popis: BLAUBERG ventilační mřížky jsou navrženy tak, aby byly použitelné jak pro přívod, tak pro odvod ventilačního vzduchu. Instalace do zdi a do stropu Dekorace ventilační šachty Mřížky jsou vyrobeny z hliníku, který je vhodný pro barvení polymerovými barvami Lehká údržba Užitkové prostory Upevnění šrouby Vybavena ochranou sítí proti hmyzu Instalační rozměry: 63

64 Decor 80 Decor 100 Decor 125 Decor 150 Popis: BLAUBERG ventilační mřížky jsou navrženy tak, aby byly použitelné jak pro přívod, tak pro odvod ventilačního vzduchu. Užitkové prostory Instalace do zdi a do stropu K propojení s kruhovým potrubím Vyrobena z, teplotě a UV záření, odolného plastu Lehká údržba Vybavena ochranou sítí proti hmyzu Instalační rozměry: Možnosti instalace: 64

65 Decor 60/47N 4 Popis: BLAUBERG ventilační mřížky jsou navrženy tak, aby byl v určených prostorech zajištěn správný proud vzduchu. Užitkové prostory Instalace do kuchyňských, koupelnových dveří Vyrobena z, teplotě a UV záření, odolného plastu Lehká údržba Mřížka je upevněna nebo lepidlem Dodávána jako set 4 kusů Vybavena ochranou sítí proti hmyzu Instalační rozměry: Možnosti instalace: 65

66 GM Popis: BLAUBERG ventilační mřížky jsou navrženy tak, aby byly použitelné jak pro přívod, tak pro odvod ventilačního vzduchu. Užitkové prostory Instalace do venkovní zdi Dekorace ventilační šachty Rám mřížky je vyroben z oceli potažené šedým polymerem Lehká údržba Upevnění šrouby, možnost upevnění pod omítku Vybavena žaluzií vyrobenou z deformacím odolného plastu Instalační rozměry: 66

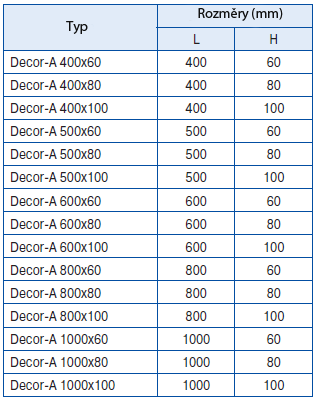

67 Decor A Popis: BLAUBERG ventilační mřížky jsou navrženy tak, aby byly použitelné jak pro přívod, tak pro odvod ventilačního vzduchu. Užitkové prostory Instalace do kuchyňských a koupelnových dveří Vyrobeno z hliníku, vhodné pro barvení polymerovými barvami Minimální šířka dveří 34mm Lehká údržba Upevnění úchytkami přímo do dveří Instalační rozměry: 67

68 Decor 370x130T Decor 465x124T Popis: BLAUBERG ventilační mřížky jsou navrženy tak, aby byl v určených prostorech zajištěn správný proud vzduchu. Užitkové prostory Instalace do kuchyňských a koupelnových dveří Vyrobeno z, teplotě a UV záření, odolného plastu s antistatickým efektem Lehká údržba Upevnění šroubky přímo do dveří Instalační rozměry: 68

69 Decor 370x130T 2 Decor 455x91T 2 Decor 465x124T 2 Popis: BLAUBERG ventilační mřížky jsou navrženy tak, aby byl v určených prostorech zajištěn správný proud vzduchu. Užitkové prostory Mřížka je tvořena 2 částmi vyrobenými z, teplotě a UV záření, odolného plastu s antistatickým efektem Instalace do kuchyňských a koupelnových dveří Minimální šířka dveří 30mm Lehká údržba Upevnění šroubky přímo do dveří Instalační rozměry: 69

70 Decor 380x104T 2 Popis: BLAUBERG ventilační mřížky jsou navrženy tak, aby byl v určených prostorech zajištěn správný proud vzduchu. Užitkové prostory Mřížka je tvořena 2 částmi vyrobenými z, teplotě a UV záření, odolného plastu s antistatickým efektem Instalace do kuchyňských a koupelnových dveří Obě části mřížky jsou spojeny úchytkami, ke dveřím jsou připojeny šrouby Minimální šířka dveří 29mm Lehká údržba Instalační rozměry: 70

71 Decor 81x136 Decor 86x230 Popis: BLAUBERG ventilační mřížky jsou navrženy tak, aby byly použitelné jak pro přívod, tak pro odvod ventilačního vzduchu. Užitkové prostory Instalace do zdi a do stropu Mřížka je určena k připojení k obdélníkovému vzduchovému potrubí Vyrobeno z, teplotě a UV záření, odolného plastu Lehká údržba Verze provedení: Manuální nastavení vzduchové mezery (R) Instalační rozměry: 71

72 VPR 80 VPR100 VPR 125 VPR 150 VPR 200 Popis: BLAUBERG talířové difuzéry řady VPR jsou navrženy pro přívod i odvod vzduchu. Užitkové prostory Instalace jak na zeď, tak i a do stropu Speciálně navržený pro přívod i odvod vzduchu Rychlá, jednoduchá instalace a údržba Připojení nasunutím do otvoru ventilačního potrubí ABS plast Vyrobeno z, teplotě a UV záření, odolného plastu Instalační rozměry: 72

73 Popis: VMR 100 VMR 125 VMR 150 VMR 200 BLAUBERG talířové difuzéry řady VPR jsou navrženy pro přívod i odvod vzduchu, jsou navrženy tak, aby byl v určených prostorech zajištěn správný proud vzduchu. Užitkové prostory Instalace jak na zeď, tak i a do stropu Speciálně navržený pro přívod i odvod vzduchu Rychlá, jednoduchá instalace a údržba Připojení nasunutím do otvoru ventilačního potrubí Vyroben z oceli a pokryto bílým polymerem Instalační rozměry: 73

74 Popis: VMBR 100 VMBR 125 VMBR150 VMBR 200 BLAUBERG talířové difuzéry řady VPR jsou navrženy pro přívod i odvod vzduchu, jsou navrženy tak, aby byl v určených prostorech zajištěn správný proud vzduchu. Užitkové prostory Instalace jak na zeď, tak i a do stropu Speciálně navržený pro přívod i odvod vzduchu Rychlá, jednoduchá instalace a údržba Připojení nasunutím do otvoru ventilačního potrubí Vyroben z oceli a pokryto bílým polymerem Instalační rozměry: 74

75 SQ 110/35 SQ 204/35 Popis: BLAUBERG ventilační sada je navržena pro přívod i odvod vzduchu. Užitkové prostory Instalace do zdi PVC (plastové potrubí Vyrobeno z, teplotě a UV záření, odolného plastu Manuální nastavení pro efektivní průtok. Sadu tvoří: nastavitelnou mřížkou, úzkým obdélníkovým PVC potrubím a nenastavitelnou mřížkou Instalační rozměry: 75

76 WHM Popis: BLAUBERG ventilační sada je navržena pro přívod i odvod vzduchu. Užitkové prostory Instalace do venkovní zdi Poskytuje stálý přívod čerstvého vzduchu Dodáváno s prachovým filtrem Možnost dodání s uhlíkovým filtrem (dodáván samostatně) Teleskopické potrubí Manuální nastavení pro efektivní průtok Verze provedení: Barevné variace venkovních mřížek: 76

77 Instalační rozměry: Balení: 77

78 SHM Popis: BLAUBERG ventilační sada je navržena pro přívod i odvod vzduchu. Tato sada není závislá na přívodu elektrické energie, jelikož obsahuje solární baterii, která ventilátor napájí. Instalace: Instalace do venkovní zdi, která se nachází na slunné straně. Vzhled: Sada není závislá na elektřině, jelikož obsahuje motor napájení solární baterií Výkonná a přívětivá k životnímu prostředí. Sada, v případě nedostatku solární energie funguje jako obyčejná, pasivní ventilace,. Modely a úpravy: SHM 100DK ventilace s integrovanou solární baterií vsazené do venkovního krytu SHM DK,SHM-5/40 100DK,SHM DK, SHM DK- ventilace s externě regulovatelnou solární baterií Obal se skládá z venkovní a vnitřní, dekorativní mřížky, venkovního krytu ventilace a teleskopického, vzduchového potrubí. Vnitřní mřížka je vyrobena z vysoce kvalitního ABS plastu a je vybavena prachovým filtrem G3. Model je vybaven axiální ventilátorem, který je řízen DC motorem, ten je napájený solární baterií. Ventilátor funguje buď pro přívod, nebo pro odvod vzduchu záleží na typu. Kruhový regulátor průtoku vzduchu poskytuje bezproblémovou regulaci průtoku vzduchu, nebo uzavírá ventilační potrubí. Teleskopické potrubí, nastavitelné od 250 do 420 mm, je vyrobeno z PVC plastu. Průměr potrubí je 100 mm. Venkovní kryt ventilace je vyroben z vysoce kvalitního ABS plastu. V závislosti na modelu je solární baterie připojena buď přímo ke krytu ventilace, nebo je instalována ven na slunnou stranu zdi, v instalačním rámu, pro vzdálenou montáž. Modely, pro vzdálenou montáž solární baterie, obsahují 10 m kabelu. Solární panel má regulovatelný úhel, aby se dosáhlo efektivního využití solární energie. 78

79 Specifikace: Proudění vzduchu: Instalační rozměry SHM DK: Instalační rozměry SHM-5 DK, SHM-5/40 DK,SHM-8 DK: 79

80 80
