2 VENTILÁTORY PRO KRUHOVÁ POTRUBÍ Řada VENTS TT Potrubní ventilátory diagonálního typu v plastovém pouzdře s kapacitou proudění vzduchu do 2350 m 3 /h. Jsou určeny pro podtlakové a přetlakové ventilace. Řada VENTS VK Potrubní radiální ventilátory v plastovém pouzdře s kapacitou proudění vzduchu do m 3 /h. Jsou určeny pro podtlakové a přetlakové ventilace. Řady VENTS VKM a VKMz Potrubní radiální ventilátory v ocelovém pouzdře (kapacita proudění vzduchu do 5260 m 3 /h) nebo v pozinkovaném pouzdře (kapacita proudění vzduchu do 1540 m 3 /h). Jsou určeny pro podtlakové a přetlakové ventilace. Řada VENTS VC Potrubní radiální ventilátory s kapacitou proudění vzduchu do 1880 m3/h. Jsou určeny k podtlakové a přetlakové ventilaci. Řada VENTS VCN Potrubní radiální ventilátory v ocelovém pouzdře s kapacitou proudění vzduchu do 710 m 3 /h pro venkovní montáž na zeď. Jsou určeny pro odtahové systémy ventilace. Řady VENTS VKP a VKP mini Kompaktní radiální ventilátory v ocelovém pouzdře s kapacitou průtoku vzduchu do 553 m 3 /h nebo 176 m 3 /h s funkcí podpory konstantního proudění pro měnící se hodnoty tlaku v systému. Jsou určeny pro podtlakové a přetlakové ventilace.

3 Potrubní ventilátor diagonální VENTS TT Kapacita průtoku vzduchu do 2350 m 3 /h str. 4 Potrubní radiální ventilátor VENTS VK Kapacita průtoku vzduchu do m 3 /h str. 14 Potrubní radiální ventilátor VENTS VKM Kapacita průtoku vzduchu do m 3 /h str. 18 Potrubní radiální ventilátor VENTS VKMz Kapacita průtoku vzduchu do m 3 /h str. 22 Potrubní radiální ventilátor VENTS VC Kapacita průtoku vzduchu do m 3 /h str. 26 Potrubní radiální ventilátor VENTS VCN Kapacita průtoku vzduchu do m 3 /h str. 30 Potrubní radiální ventilátor VENTS VKP Kapacita průtoku vzduchu do 553 m 3 /h str. 34 Kompaktní radiální ventilátor Řada VENTS VKP mini Kapacita průtoku vzduchu do 176 m 3 /h str. 36

4 VENTILÁTORY PRO KRUHOVÁ POTRUBÍ Použití Ventilátory VENTS TT jsou plně vybavené ventilátory kombinující výhody axiálních a odstředivých ventilátorů. Používají se pro přetlakové a podtlakové ventilace, které vyžadují vysoký tlak, silné proudění vzduchu a nízkou hladinu hluku. Tyto ventilátory jsou kompatibilní se vzduchovými potrubími o průměru 100, 125, 150, 160, 200, 250 a 315 mm. Ventilátory řady TT jsou vynikající pro instalace do odtahových systémů budov s vysokou vlhkostí vzduchu (koupelny, kuchyně), ale také pro větrání bytů, chalup, obchodů, kaváren, kin apod. Široká nabídka modelů a velký výběr možností umožňují zvolit ventilátor, který přesně splní vaše požadavky. Řada VENTS TT Potrubní ventilátory diagonální v plastovém pouzdře s kapacitou proudění vzduchu do 2350 m 3 /h. Konstrukce Pouzdra ventilátorů jsou vyrobena z kvalitních a pevných materiálů: z ABC plastu (Ø ) a polypropylénu s nízkou hořlavostí (Ø ). Motor s rotorem a svorkovnicí je připevněn k pouzdru speciálními svorkami se západkami. Ty jsou navrženy tak, aby umožňovaly snadnou demontáž bez speciálních zkušeností nebo nástrojů. Díky této konstrukci je údržba ventilátorů mimořádně jednoduchá. Všechny modely jsou vybaveny nastavitelným časovým spínačem s vypínatelným rozsahem zpoždění od 2 do 30 minut (TT...T). Pro snadné zapojení a provoz může být zařízení dodáno s napájecím kabelem se zástrčkou (TT R). Motor Jednofázový motor s kuličkovými ložisky má dvě rychlosti. Pro některé rozměrové typy jsou k dispozici motory s vyšším výkonem (TT S). Na ochranu před přetížením jsou dodávány teplotní spínače. Třída ochrany motoru je IP X4. Regulace otáček Regulace motoru je prováděna externím voličem otáček. Pro plynulou nebo krokovou regulaci otáček se používá tyristorový nebo autotransformační regulátor připojený ke koncovce maximálních otáček motoru. Montáž Ventilátor lze namontovat na začátek, střed nebo konec vzduchového potrubí. Je povolena montáž v jakémkoliv úhlu k ose ventilátoru. Také je možno nainstalovat do jednoho systému několik ventilátorů paralelně (pro zvýšení účinnosti) nebo za sebou (pro zvýšení pracovního tlaku) Pouzdro ventilátoru je vybaveno plochým montážním plechem, který umožňuje montáž ventilátoru na zeď. Montáž se speciálním stojanem PTT (musí být objednám samostatně). Připojení a montáž musí být provedena podle manuálu a schématu zapojení na svorkovnici. Pro pohodlnou montáž a zapojení je montážní krabice navržena tak, aby mohla být instalována v jakékoliv poloze. Ventilátory TT s elektronickým modulem pro regulaci teplot y a otáček Ideální řešení pro budovy, kde je nezbytná regulace teploty vzduchu (například skleníky). Ventilátory řady TT U s elektronickým modulem TSC (regulátor teploty a otáček) umožňují automatickou změnu rychlosti otáček rotoru v závislosti na teplotě vzduchu v potrubí. Na čelním panelu jsou regulátory: - pro předvolbu rychlosti otáček rotoru; - pro nastavení prahové hodnoty akce elektronického termostatu. Existuje verze ventilátoru s teplotním čidlem zabudovaným v potrubí nebo s venkovním teplotním čidlem (délka kabelu - 4 metry, čidlo je chráněno před mechanickým poškozením). LED pro indikaci provozu termostatu je umístěna na čelním panelu ventilátoru. Legenda: Řada ventilátorů VENTS TT Průměr příruby 100; 125; 150; 160; 200; 250; 315 Doplňkové příslušenství S motor s vysokým výkonem; T časový spínač; U - s elektronickým teplotním modulem a teplotním čidlem zabudovaným do potrubí ventilátoru; Un - s elektronickým teplotním modulem a venkovním teplotním čidlem; U1 - s elektronickým časovacím modulem a teplotním čidlem zabudovaným do potrubí ventilátoru; U1n - Un - s elektronickým časovacím modulem a venkovním teplotním čidlem; RV spínač a napájecí kabel se zástrčkou C14. Příslušenství 4

5 Provozní síť TT s elektronickým modulem pro regulaci teploty a otáček Nastavte požadovanou teplotu vzduchu otočným knofl íkem termostatického regulátoru (prahová hodnota termostatu). Nastavte požadované otáčky (spotřebu vzduchu) otočným knofl íkem regulátoru. Pokud teplota vzduchu roste, dojde k překročení prahové hodnoty termostatu. Motor se poté automaticky přepne na maximální rychlost otáček (maximální spotřeba vzduchu). Pokud teplota vzduchu klesá pod nastavenou prahovou hodnotu termostatu, dojde k automatickému přepnutí motoru na nové nastavení otáček. Funkce zpoždění zapnutí eliminuje možnost častého zapínání motoru (pokud je nastavená teplota v potrubí rovna prahové hodnotě teploty). Existují dva možné způsoby zpoždění, které lze využít v různých případech: 1. Zpoždění teplotního čidla (TT...U): pokud teplota vzroste alespoň o 2 C nad nastavenou prahovou hodnotu termostatu, motor se přepne na vyšší otáčky. Motor se přepne na předem nastavené (nízké) otáčky, pokud teplota klesne pod prahovou hodnotu termostatu. Tento postup lze použít, pokud chcete udržet teplotu v rozsahu 2 С. V tomto případě bude vypínání ventilátorů prováděno jenom zřídka. 2. Zpoždění čidla (TT U1): pokud teplota vzduchu vzroste nad nastavenou prahovou hodnotu termostatu, přepne se motor na zvýšenou rychlost otáček a časový spínač zpoždění se aktivuje na 5 minut. Motor se přepne na předem nastavené (nízké) otáčky, pokud teplota klesne pod prahovou hodnotu termostatu. Zpoždění časového spínače se vypne. Tento postup lze použít pro udržení teploty na přesné úrovni. V tomto případě se bude ventilátor zapínat častěji než v případě zpoždění teplotního čidla, ale s intervaly, které nebudou delší než 5 minut. VENTILÁTOR ŘADA VENTS TT Příklad zpoždění teplotního čidla: Počáteční podmínky: - otáčky jsou nastaveny na 60% maxima - limitní hodnota akce je nastavena na 25 C - teplota vzduchu v potrubí =20 C ventilátor pracuje s otáčkami rotoru =60% - teplota v potrubí roste ventilátor pracuje s otáčkami rotoru =60% ventilátor pracuje s otáčkami rotoru =60% - teplota vzduchu v potrubí roste, dosahuje hodnotu 25 С a vzestup dále pokračuje ventilátor je přepnut na otáčky rotoru =100%, současně dochází k aktivaci zpoždění časového spínače na 5 minut - teplota klesá ventilátor pracuje s otáčkami rotoru =100% - teplota v potrubí dosahuje hodnotu 27 C ventilátor se přepne na rychlost otáček rotoru =100% - teplota vzduchu v potrubí dosahuje hodnotu 25 С a pokles dále pokračuje - teplota vzduchu v potrubí se snižuje ventilátor pracuje s otáčkami rotoru =100% - teplota v potrubí dosahuje hodnotu 25 C ventilátor se přepne na rychlost otáček rotoru =60% - po vypnutí časového spínače se ventilátor přepne na předem nastavenou rychlost otáček (=60%). Po přepnutí na předem nastavenou hodnotu otáček (=60%) se zpoždění časového spínače opět aktivuje na 5 minut. - teplota vzduchu v potrubí roste, dosahuje hodnotu 25 С a vzestup dále pokračuje Příklad zpoždění časového spínače: Počáteční podmínky: - otáčky jsou nastaveny na 60% maxima - limitní hodnota akce je nastavena na 25 C - teplota vzduchu v potrubí =20 C - po vypnutí časového spínače se ventilátor přepne na otáčky rotoru = 100% (zpoždění časového spínače se aktivuje na 5 minut). Tímto způsobem dojde při zpoždění časového spínače k jeho aktivaci pokaždé, když se změní otáčky ventilátoru. Ventilátor TT...U je vybaven elektronickým modulem Vents TT Držák Průmyslová a komerční ventilace [ ] 5

6 VENTILÁTORY PRO KRUHOVÁ POTRUBÍ ТТ 100 ТТ 125 ТТ 125 S ТТ 150 Rychlost min. max. min. max. min. max. min. max. Napětí, V / 50 Hz 1~230 1~230 1~230 1~230 Spotřeba energie, W Proud, A 0,12 0,2 0,19 0,26 0,1 0,16 0,17 0,27 Maximální spotřeba vzduchu, m 3 /h ot./min Hladina hluku ve 3 metrech, dba Maximální teplota dopravovaného vzduchu, о С Index ochrany IP X4 IP X4 IP X4 IP X4 VENTS ТТ VENTS ТТ L wa pro vstup dba L wa pro výstup dba L wa pro prostředí dba LwA pro vstup dba LwA pro výstup dba LwA pro prostředí dba VENTS ТТ VENTS ТТ S LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba Průmyslová a komerční ventilace [ ]

7 ТТ 160 ТТ 200 ТТ 250 ТТ 315 Rychlost min. max. min. max. min. max. min. max. Napětí, V / 50 Hz 1~ 230 1~ 230 1~ 230 1~ 230 VENTS ТТ Spotřeba energie, W Proud, A 0,17 0,27 0,4 0,55 0,54 0,79 0,98 1,43 Maximální spotřeba vzduchu, m 3 /h ot./min Hladina hluku ve 3 metrech, dba Maximální teplota dopravovaného vzduchu, о С Index ochrany IP X4 IP X4 IP X4 IP X4 VENTILÁTOR ŘADA VENTS TT VENTS ТТ VENTS ТТ L wa pro vstup dba L wa pro výstup dba L wa pro prostředí dba L wa pro vstup dba L wa pro výstup dba L wa pro prostředí dba VENTS ТТ VENTS ТТ L wa pro vstup dba LwA pro výstup dba L wa pro prostředí dba L wa pro vstup dba L wa pro výstup dba LwA pro prostředí dba Průmyslová a komerční ventilace [ ] 7

8 VENTILÁTORY PRO KRUHOVÁ POTRUBÍ ТТ 100 sériový ТТ 125 sériový ТТ 125 S sériový ТТ 150 sériový Rychlost min. max. min. max. min. max. min. max. Napětí, V / 50 Hz 1~ 230 1~ 230 1~ 230 1~ 230 Spotřeba energie, W Proud, A 0,24 0,40 0,38 0,52 0,20 0,32 0,34 0,54 Maximální spotřeba vzduchu, m 3 /h ot./min Hladina hluku ve 3 metrech, dba Maximální teplota dopravovaného vzduchu, о С Index ochrany IP X4 IP X4 IP X4 IP X4 VENTS ТТ VENTS ТТ TT 100 sériový TT 125 sériový L wa pro vstup dba L wa pro výstup dba LwA pro prostředí dba LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba VENTS ТТ VENTS ТТ TT 125 S sériový TT 150 sériový L wa pro vstup dba L wa pro výstup dba LwA pro prostředí dba L wa pro vstup dba L wa pro výstup dba L wa pro prostředí dba Průmyslová a komerční ventilace [ ]

9 ТТ 160 sériový ТТ 200 sériový ТТ 250 sériový ТТ 315 sériový Rychlost min. max. min. max. min. max. min. max. Napětí, V / 50 Hz 1~ 230 1~ 230 1~ 230 1~ 230 Spotřeba energie, W Proud, A 0,34 0,54 0,80 1,10 1,08 1,58 1,96 2,86 Maximální spotřeba vzduchu, m 3 /h ot./min Hladina hluku ve 3 metrech, dba Maximální teplota dopravovaného vzduchu, о С Index ochrany IP X4 IP X4 IP X4 IP X4 VENTILÁTOR ŘADA VENTS TT VENTS ТТ VENTS ТТ TT 160 sériový TT 200 sériový LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba VENTS ТТ VENTS ТТ TT 250 sériový TT 315 sériový L wa pro vstup dba LwA pro výstup dba L wa pro prostředí dba L wa pro vstup dba L wa pro výstup dba L wa pro prostředí dba Průmyslová a komerční ventilace [ ] 9

10 VENTILÁTORY PRO KRUHOVÁ POTRUBÍ ТТ 100 paralelní ТТ 125 paralelní ТТ 125 S paralelní ТТ 150 paralelní Rychlost min. max. min. max. min. max. min. max. Napětí, V / 50 Hz 1~ 230 1~ 230 1~ 230 1~ 230 Spotřeba energie, W Proud, A 0,24 0,40 0,38 0,52 0,20 0,32 0,34 0,54 Maximální spotřeba vzduchu, m 3 /h ot./min Hladina hluku ve 3 metrech, dba Maximální teplota dopravovaného vzduchu, о С Index ochrany IP X4 IP X4 IP X4 IP X4 VENTS ТТ VENTS ТТ TT 100 paralelní TT 125 paralelní L wa pro vstup dba L wa pro výstup dba L wa pro prostředí dba LwA pro vstup dba LwA pro výstup dba LwA pro prostředí dba VENTS ТТ VENTS ТТ TT 125 S paralelní TT 150 paralelní LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba Průmyslová a komerční ventilace [ ]

11 ТТ 160 paralelní ТТ 200 paralelní ТТ 250 paralelní ТТ 315 paralelní Rychlost min. max. min. max. min. max. min. max. Napětí, V / 50 Hz 1~ 230 1~ 230 1~ 230 1~ 230 VENTS ТТ Spotřeba energie, W Proud, A 0,34 0,54 0,80 1,10 1,08 1,58 1,96 2,86 Maximální spotřeba vzduchu, m 3 /h ot./min Hladina hluku ve 3 metrech, dba Maximální teplota dopravovaného vzduchu, о С Index ochrany IP X4 IP X4 IP X4 IP X4 VENTILÁTOR ŘADA VENTS TT VENTS ТТ VENTS ТТ TT 160 paralelní TT 200 paralelní LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba L wa pro vstup dba L wa pro výstup dba LwA pro prostředí dba VENTS ТТ VENTS ТТ TT 250 paralelní TT 315 paralelní L wa pro vstup dba L wa pro výstup dba LwA pro prostředí dba L wa pro vstup dba LwA pro výstup dba L wa pro prostředí dba Průmyslová a komerční ventilace [ ] 11

12 VENTILÁTORY PRO KRUHOVÁ POTRUBÍ Typ Rozměry, mm D D1 B H L Hmotnost, kg ТТ ,4 ТТ ,4 ТТ 125 S ,0 ТТ ,0 ТТ ,0 ТТ ,5 6,4 ТТ ,3 ТТ ,4 Typ Rozměry, mm D D1 B B1 H L L1 Hmotnost, kg ТТ 100 sériový ,3 ТТ 125 sériový ,3 ТТ 125 S sériový ,3 ТТ 150 sériový ,3 ТТ 160 sériový ,3 ТТ 200 sériový ,5 ТТ 250 sériový ,6 ТТ 315 sériový ,2 Typ Rozměry, mm D D1 B B1 B2 H H1 H2 L L1 Hmotnost, kg ТТ 100 paralelní ТТ 125 paralelní ТТ 125 S paralelní ,5 ТТ 150 paralelní ,5 ТТ 160 paralelní ,6 ТТ 200 paralelní ,2 ТТ 250 paralelní ,5 ТТ 315 paralelní ,4 12 Průmyslová a komerční ventilace [ ]

13 Varianty použití ventilátorů TT VENTS ТТ V koupelně ŘADA VENTILÁTORŮ VENTS TT V kanceláři Paralelní instalace ventilátorů ve skladu pro zvýšení kapacity Průmyslová a komerční ventilace [ ] 13

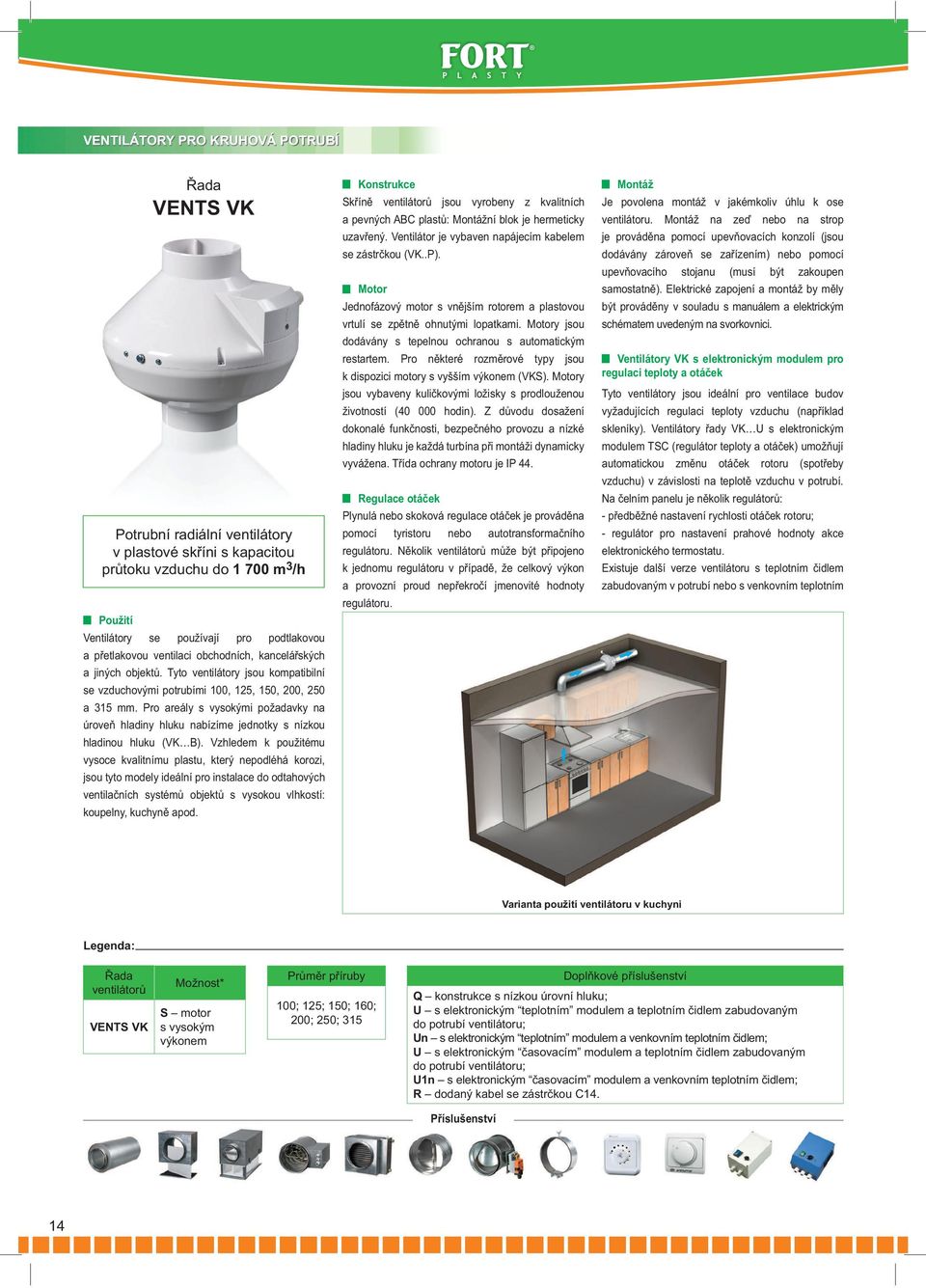

14 VENTILÁTORY PRO KRUHOVÁ POTRUBÍ Použití Ventilátory se používají pro podtlakovou a přetlakovou ventilaci obchodních, kancelářských a jiných objektů. Tyto ventilátory jsou kompatibilní se vzduchovými potrubími 100, 125, 150, 200, 250 a 315 mm. Pro areály s vysokými požadavky na úroveň hladiny hluku nabízíme jednotky s nízkou hladinou hluku (VK B). Vzhledem k použitému vysoce kvalitnímu plastu, který nepodléhá korozi, jsou tyto modely ideální pro instalace do odtahových ventilačních systémů objektů s vysokou vlhkostí: koupelny, kuchyně apod. Řada VENTS VK Potrubní radiální ventilátory v plastové skříni s kapacitou průtoku vzduchu do m 3 /h Konstrukce Skříně ventilátorů jsou vyrobeny z kvalitních a pevných ABC plastů: Montážní blok je hermeticky uzavřený. Ventilátor je vybaven napájecím kabelem se zástrčkou (VK..P). Motor Jednofázový motor s vnějším rotorem a plastovou vrtulí se zpětně ohnutými lopatkami. Motory jsou dodávány s tepelnou ochranou s automatickým restartem. Pro některé rozměrové typy jsou k dispozici motory s vyšším výkonem (VKS). Motory jsou vybaveny kuličkovými ložisky s prodlouženou životností ( hodin). Z důvodu dosažení dokonalé funkčnosti, bezpečného provozu a nízké hladiny hluku je každá turbína při montáži dynamicky vyvážena. Třída ochrany motoru je IP 44. Regulace otáček Plynulá nebo skoková regulace otáček je prováděna pomocí tyristoru nebo autotransformačního regulátoru. Několik ventilátorů může být připojeno k jednomu regulátoru v případě, že celkový výkon a provozní proud nepřekročí jmenovité hodnoty regulátoru. Montáž Je povolena montáž v jakémkoliv úhlu k ose ventilátoru. Montáž na zeď nebo na strop je prováděna pomocí upevňovacích konzolí (jsou dodávány zároveň se zařízením) nebo pomocí upevňovacího stojanu (musí být zakoupen samostatně). Elektrické zapojení a montáž by měly být prováděny v souladu s manuálem a elektrickým schématem uvedeným na svorkovnici. Ventilátory VK s elektronickým modulem pro regulaci teploty a otáček Tyto ventilátory jsou ideální pro ventilace budov vyžadujících regulaci teploty vzduchu (například skleníky). Ventilátory řady VK U s elektronickým modulem TSC (regulátor teploty a otáček) umožňují automatickou změnu otáček rotoru (spotřeby vzduchu) v závislosti na teplotě vzduchu v potrubí. Na čelním panelu je několik regulátorů: - předběžné nastavení rychlosti otáček rotoru; - regulátor pro nastavení prahové hodnoty akce elektronického termostatu. Existuje další verze ventilátoru s teplotním čidlem zabudovaným v potrubí nebo s venkovním teplotním Varianta použití ventilátoru v kuchyni Legenda: Řada ventilátorů VENTS VK Možnost* S motor s vysokým výkonem Průměr příruby 100; 125; 150; 160; 200; 250; 315 Doplňkové příslušenství Q konstrukce s nízkou úrovní hluku; U s elektronickým teplotním modulem a teplotním čidlem zabudovaným do potrubí ventilátoru; Un s elektronickým teplotním modulem a venkovním teplotním čidlem; U s elektronickým časovacím modulem a teplotním čidlem zabudovaným do potrubí ventilátoru; U1n s elektronickým časovacím modulem a venkovním teplotním čidlem; R dodaný kabel se zástrčkou С14. Příslušenství 14

15 čidlem (délka kabelu - 4 metry, čidlo je chráněno před mechanickým poškozením). LED pro indikaci provozu termostatu je umístěna na čelním panelu ventilátoru. Provozní postup VK s elektronickým modulem pro regulaci teploty a otáček Nastavte požadovanou teplotu vzduchu otočným knofl íkem termostatického regulátoru (prahová hodnota termostatu). Nastavte požadovanou rychlost otáček (spotřeba vzduchu) otočným regulátorem pro nastavení rychlosti otáček rotoru. Pokud teplota roste a překročí nastavenou prahovou hodnotu termostatu, automatický systém nastaví motor ventilátoru na maximální hodnotu otáček (maximální spotřeba). Pokud teplota klesne pod nastavenou prahovou hodnotu termostatu, automatický systém nastaví motor ventilátoru na předem nastavenou hodnotu otáček. Aby byla vyloučena možnost příliš častého zapínání a vypínání motoru (pokud je nastavená teplota vzduchu v potrubí rovna prahové hodnotě), používá se na zařízení zpoždění spínání. Existují dva možné způsoby zpoždění, které lze využít v různých případech: 1. Zpoždění teplotního čidla (VK...U): Pokud se teplota zvýší o 2 С nad nastavenou prahovou hodnotu činnosti termostatu, začne motor pracovat s vyššími otáčkami. Pokud teplota klesne pod nastavenou prahovou hodnotu činnosti termostatu, vrátí se motor do předem nastavených (nižších) otáček. Tento postup lze použít, pokud chcete udržet teplotu v rozsahu 2 С. V tomto případě bude vypínání ventilátorů prováděno jenom zřídka. 2. Zpoždění časového spínače(vk U1): pokud zvýšená teplota přesáhne prahovou hodnotu činnosti termostatu, motor se nastaví na vyšší rychlost a zpožděný časový spínač se zapne na 5 minut. Pokud teplota klesne pod prahovou hodnotu činnosti termostatu, motor se vrátí k předem nastavené (nižší) rychlosti, ale teprve po proběhnutí zpoždění nastaveného v časovém spínači. Tento postup lze použít pro udržení teploty na přesné úrovni. V tomto případě se bude ventilátor zapínat častěji než v případě zpoždění teplotního čidla, ale s intervaly, které nebudou delší než 5 minut. VENTS ВК VENTILÁTORY ŘADY VENTS VK Příklad zpoždění teplotního čidla: Počáteční podmínky: - otáčky jsou nastaveny na 60% maxima - limitní hodnota akce je nastavena na 25 С - teplota vzduchu v potrubí =20 С Ventilátor pracuje s otáčkami rotoru =60% - teplota vzduchu v potrubí roste Ventilátor pracuje s otáčkami rotoru =60% -teplota vzduchu v potrubí dosahuje hodnotu 27 С Ventilátor se přepne na rychlost otáček rotoru =100% - teplota vzduchu v potrubí se snižuje Ventilátor pracuje s otáčkami rotoru =100% - teplota vzduchu v potrubí se vrátí na hodnotu 25 С Ventilátor je přepnut na dříve nastavenou hodnotu otáček rotoru = 60% Příklad zpoždění časového spínače: Počáteční podmínky: - otáčky jsou nastaveny na 60% maxima - limitní hodnota akce je nastavena na 25 С - teplota vzduchu v potrubí =20 С Ventilátor pracuje s otáčkami rotoru =60% - teplota vzduchu v potrubí roste, dosahuje hodnotu 25 С a vzestup stále pokračuje Ventilátor je přepnut na otáčky rotoru =100%, současně dochází k aktivaci zpoždění časového spínače na 5 minut - teplota vzduchu v potrubí se snižuje Ventilátor pracuje s otáčkami rotoru =100% - teplota vzduchu v potrubí dosahuje hodnotu 25 С a snižování teploty dále pokračuje Ventilátor čeká na zastavení časového spínače a poté se zapne na předem nastavené otáčky (= 60%). Po zapnutí na nastavenou rychlost (=60%) se zpoždění časového spínače opět aktivuje na 5 minut. - teplota vzduchu v potrubí roste, dosahuje hodnotu 25 С a vzestup stále pokračuje - teplota vzduchu v potrubí roste, dosahuje hodnotu 25 С a vzestup stále pokračuje Ventilátor čeká na zastavení časového spínače a poté se zapne na rychlost otáček rotoru = 100% (současně dojde k aktivaci zpoždění časového spínače na 5 minut). Jinými slovy v předloze zpoždění časového spínače dojde k aktivaci zpoždění časového spínače pokaždé, když se změní otáčky ventilátoru. Ventilátor VK...U je vybaven elektronickým modulem Konzola pro snadnou montáž (dodávána s ventilátorem) Držák VK Průmyslová a komerční ventilace [ ] 15

16 VENTILÁTORY PRO KRUHOVÁ POTRUBÍ VK 100 Q VK 100 VK 125 Q VK 125 VK 150 VK 200 VKS 200 Napětí, V / 50 Hz Spotřeba energie, W Proud, A 0,38 0,34 0,38 0,34 0,35 0,47 0,76 Maximální spotřeba vzduchu, m 3 /h ot./min Hladina hluku ve 3 metrech, dba Maximální teplota dopravovaného vzduchu, о С Index ochrany IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 VENTS VK VENTS VK VK 100 Q Výkon, (W) Výkon, (W) LwA pro vstup dba L wa pro výstup dba LwA pro prostředí dba VENTS VK VК 125 Q VК 100 VК 125 L wa pro vstup dba L wa pro výstup dba LwA pro prostředí dba Výkon Výkon LwA pro vstup dba LwA pro výstup dba LwA pro prostředí dba L wa pro vstup dba L wa pro výstup dba LwA pro prostředí dba VENTS VK L wa pro vstup dba L wa pro výstup dba LwA pro prostředí dba VK 200 L wa pro vstup dba L wa pro výstup dba L wa pro prostředí dba VKS 200 LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba Průmyslová a komerční ventilace [ ]

17 VK 250 Q VK250 VK 315 VKS 315 Napětí, V / 50 Hz Spotřeba energie, W VENTS ВК Proud, A 0,47 0,76 0,88 1,36 Maximální spotřeba vzduchu, m 3 /h ot./min Hladina hluku ve 3 metrech, dba Maximální teplota dopravovaného vzduchu, о С Index ochrany IP X4 IP X4 IP X4 IP X4 VENTS VK VENTS VK VENTILÁTORY ŘADY VENTS VK Výkon Výkon VK 250 Q LwA pro vstup dba L wa pro výstup dba LwA pro prostředí dba VK 250 LwA pro vstup dba L wa pro výstup dba LwA pro prostředí dba VK 315 LwA pro vstup dba L wa pro výstup dba LwA pro prostředí dba VKS 315 LwA pro vstup dba L wa pro výstup dba LwA pro prostředí dba Typ Rozměry, mm D D1 B L L1 L2 L3 Hmotnost, kg VK 100 Q / VК ,15 VК 125 Q / VК ,2 VК / ,6 VК ,0 VКS ,3 VК 250 Q / VК ,5 VК ,1 VКS ,2 Průmyslová a komerční ventilace [ ] 17

18 VENTILÁTORY PRO KRUHOVÁ POTRUBÍ Řada VENTS VKM Použití Podtlaková a přetlaková ventilace různých budov. Ocelová skříň zajišťuje bezpečný provoz v případě, že je jednotka namontována venku. Pro budovy s vysokými požadavky na nízkou úroveň hluku nabízíme jednotky s konstrukcí s nízkou hladinou hluku (VKM B). Konstrukce Skříň ventilátoru je vyrobena z oceli s polymerovým nánosem. Pro snadnější připojení a provoz může být ventilátor vybaven napájecí šňůrou se zástrčkou (VKM R). s prodlouženou životností ( hodin). Z důvodu dosažení dokonalé funkčnosti, bezpečného provozu a nízké hladiny hluku je každá turbína při montáži dynamicky vyvážena. Třída ochrany motoru je IP 44. Regulace otáček Plynulá nebo skoková regulace otáček je prováděna pomocí tyristoru nebo autotransformačního regulátoru. Několik ventilátorů může být připojeno k jednomu regulátoru v případě, že celkový výkon a provozní proud nepřekročí jmenovité hodnoty regulátoru. Potrubní radiální ventilátory v ocelové skříni s kapacitou průtoku vzduchu do m 3 /h Motor Jednofázový motor s vnějším rotorem a plastovou vrtulí se zpětně ohnutými lopatkami. Motory jsou dodávány s tepelnou ochranou s automatickým restartem. Pro některé rozměrové typy jsou k dispozici motory s vyšším výkonem (VKMS). Motory jsou vybaveny kuličkovými ložisky Montáž Je povolena montáž v jakémkoliv úhlu k ose ventilátoru. Montáž na zeď se provádí s pomocí upevňovacích držáků (jsou dodávány zároveň s jednotkou). Elektrické zapojení a montáž by měly být prováděny v souladu s manuálem a elektrickým zapojením na svorkovnici. Varianta použití ventilátoru v kavárně Legenda: Řada ventilátorů Průměr příruby Doplňkové příslušenství VENTS VKM S motor s vysokým výkonem 100; 125; 150; 160; 200; 250; 315; 355; 400; 455 Q konstrukce s nízkou úrovní hluku; R dodaný kabel se zástrčkou С14. Příslušenství 18

19 Typ Rozměry, mm D D1 B B1 L L1 L2 L3 Hmotnost, kg VKM 100 Q ,2 VKM ,4 VKM 125 Q ,1 VKM ,3 VKM ,4 VKM ,6 VKM ,6 VKMS ,7 VKM 250 Q ,1 VKM ,3 VKM ,1 VKMS ,2 VKM 355 Q ,8 VKM ,0 VKM ,0 VKM 100- VKM 315 VKM 355- VKM 450 VENTS ВКМ VENTS ВКМ VENTILÁTORY ŘADY VENTS VKM VKM 100 Q VKM 100 VKM 125 Q Napětí, V / 50 Hz Spotřeba energie, W VKM 125 VKM 150 VKM 160 VKM 200 VKMS 200 Proud, A 0,37 0,32 0,37 0,33 0,43 0,43 0,67 0,84 Maximální spotřeba vzduchu, m 3 /h ot./min Hladina hluku ve 3 metrech, dba Maximální teplota dopravovaného vzduchu, о С Index ochrany IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 Regulátor otáček RS RS RS-1 RS RS RS-1 RS RS RS-1 RS RS RS-1 RS RS RS-1 RS RS RS-1 RS RS RS-1 RS RS RS-1 VKM 250 Q VKM 250 VKM 315 VKMS 315 VKM 355Q VKM 400 VKM 450 Napětí, V / 50 Hz Spotřeba energie, W Proud, A 0,69 0,85 0,77 1,34 1,06 2,23 2,89 Maximální spotřeba vzduchu, m 3 /h ot./min Hladina hluku ve 3 metrech, dba Maximální teplota dopravovaného vzduchu, о С Index ochrany IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 Regulátor otáček RS RS RS-1 RS RS RS-1 RS RS RS-1 RS RS-1,5 RS RS RS-1,5 RS-2,5 - Průmyslová a komerční ventilace [ ] 19

20 VENTILÁTORY PRO KRUHOVÁ POTRUBÍ VENTS VKM VENTS VKM Výkon, (W) VENTS VKM VENTS VKM Výkon Výkon, (W) VKM 100 Q L wa pro vstup dba L wa pro výstup dba L wa pro prostředí dba VKM 100 L wa pro vstup dba L wa pro výstup dba L wa pro prostředí dba VKM 125 Q L wa pro vstup dba L wa pro výstup dba L wa pro prostředí dba VKM 125 L wa pro vstup dba L wa pro výstup dba L wa pro prostředí dba Výkon VKM 150 L wa pro vstup dba LwA pro výstup dba L wa pro prostředí dba VKM 160 LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba VKM 200 L wa pro vstup dba LwA pro výstup dba L wa pro prostředí dba VKMS 200 LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba Průmyslová a komerční ventilace [ ]

21 VENTS VKM VENTS VKM Výkon VENTS ВКМ VENTS VKM VENTS VKM Výkon Výkon VKM 250 Q L wa pro vstup dba LwA pro výstup dba L wa pro prostředí dba VKM 250 L wa pro vstup dba LwA pro výstup dba L wa pro prostředí dba VKM 315 L wa pro vstup dba LwA pro výstup dba L wa pro prostředí dba Výkon, (W) VENTILÁTORY ŘADY VENTS VKM VKMS 315 L wa pro vstup dba LwA pro výstup dba L wa pro prostředí dba VKM 355 Q L wa pro vstup dba LwA pro výstup dba LwA pro prostředí dba VKM 400 LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba VKM 450 LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba Průmyslová a komerční ventilace [ ] 21

22 VENTILÁTORY PRO KRUHOVÁ POTRUBÍ Řada VENTS VKMz Potrubní radiální ventilátor s pozinkovanou skříní a kapacitou průtoku vzduchu až 1540 m 3 /h Použití Podtlaková a přetlaková ventilace různých budov. Ventilátory lze montovat ve venkovním prostředí. Pro budovy se značnými požadavky na nízkou úroveň hluku nabízíme jednotky s konstrukcí pro nízkou hladinu hluku (VKMz Q). Konstrukce Skříň ventilátoru je vyrobena z pozinkované oceli. Pro snadnější připojení a provoz může být ventilátor vybaven napájecím kabelem se zástrčkou (VKMz R). Motor Jednofázový motor s vnějším rotorem a plastovou vrtulí se zpětně ohnutými lopatkami. Motory jsou dodávány s tepelnou ochranou s automatickým restartem. Pro některé rozměrové typy jsou k dispozici motory s vyšším výkonem (VKMz S). Motory jsou vybaveny kuličkovými ložisky s prodlouženou životností ( hodin). Pro dokonalou funkci, bezpečný provoz a nízkou hladinu hluku je každá turbína při montáži dynamicky vyvážena. Třída ochrany motoru je IP 44. Regulace otáček Plynulá nebo skoková regulace otáček je prováděna pomocí tyristoru nebo autotransformačního regulátoru. Několik ventilátorů může být připojeno k jednomu regulátoru v případě, že celkový výkon a provozní proud nepřekročí jmenovité hodnoty regulátoru (viz kapitola "Elektronická regulační zařízení"). Montáž Je povolena montáž v jakémkoliv úhlu k ose ventilátoru. Montáž na zeď se provádí pomocí upevňovacích držáků (jsou dodávány zároveň s jednotkou). Ventilátor je napájen přes vnější svorkovnici. Elektrické zapojení a montáž by měla být prováděna v souladu s manuálem a elektrickým zapojením na svorkovnici. Legenda: Řada ventilátorů VENTS VKMz Průměr příruby 100; 125; 150; 160; 200; 250; 315 Doplňkové příslušenství Q konstrukce s nízkou úrovní hluku; R napájecí kabel se zástrčkou С14. Příslušenství 22

23 VKMz 100 Q VKMz 100 VKMz 125 Q VKMz 125 VKMz 150 VKMz 160 Napětí, V / 50Hz Spotřeba energie, W Proud, A 0,37 0,32 0,37 0,34 0,33 0,34 Maximální spotřeba vzduchu, m 3 /h RPM Hladina hluku ve 3 metrech, dba Maximální teplota dopravovaného vzduchu, о С Index ochrany IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 VENTS ВКМЦ VENTILÁTOR ŘADA VENTS VKMz VKMz 200 Q VKMz 200 VKMz 250 Q VKMz 250 VKMz 315 Q VKMz 315 Napětí, V / 50Hz Spotřeba energie, W Proud, A 0,61 0,69 0,59 0,66 0,66 0,81 Maximální spotřeba vzduchu, m 3 /h RPM Hladina hluku ve 3 metrech, dba Maximální teplota dopravovaného vzduchu, о С Index ochrany IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 Typ Rozměry, mm D D1 B B1 L L1 L2 L3 Hmotnost, kg VKMz 100 Q ,1 VKMz ,2 VKMz 125 Q ,1 VKMz ,15 VKMz ,8 VKMz ,3 VKMz 200 Q ,2 VKMz ,4 VKMz 250 Q ,1 VKMz ,3 VKMz 315 Q ,5 VKMz ,7 Průmyslová a komerční ventilace [ ] 23

24 VENTILÁTORY PRO KRUHOVÁ POTRUBÍ VENTS VKMz VENTS VKMz VENTS VKMz VENTS VKMz Výkon Výkon Výkon Výkon VKMz 100 Q LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba VKMz 100 LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba VKMz 125 Q LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba VKMz 125 LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba VKMz 150 LwA pro vstup dba LwA pro výstup dba L wa pro prostředí dba VKMz 160 LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba VKMz 200 Q LwA pro vstup dba LwA pro výstup dba L wa pro prostředí dba VKMz 200 LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba Průmyslová a komerční ventilace [ ]

25 VENTS VKMz VENTS VKMz VENTS ВКМЦ Výkon Výkon VENTILÁTORY ŘADY VENTS VKMz VKMz 250 Q L wa pro vstup dba L wa pro výstup dba LwA pro prostředí dba VKMz 250 L wa pro vstup dba LwA pro výstup dba LwA pro prostředí dba VKMz 315 Q L wa pro vstup dba L wa pro výstup dba LwA pro prostředí dba VKMz 315 L wa pro vstup dba LwA pro výstup dba LwA pro prostředí dba Varianta použití ventilátoru v kavárně Průmyslová a komerční ventilace [ ] 25

26 VENTILÁTORY PRO KRUHOVÁ POTRUBÍ Řada VENTS VC Potrubní radiální ventilátory s kapacitou průtoku vzduchu do 1880 m 3 /h Použití Podtlaková a přetlaková ventilace různých budov. Ventilátory lze montovat ve venkovním prostředí. Pro budovy s vysokými požadavky na nízkou úroveň hluku nabízíme jednotky s konstrukcí s nízkou hladinou hluku (VC...Q). Konstrukce Skříň ventilátoru je vyrobena z oceli s polymerovým nátěrem. Ventilátory mohou být konstruovány pro montáž na zeď i jako průchozí přes zeď. Motor Jednofázový motor s vnějším rotorem a plastovou vrtulí se zpětně ohnutými lopatkami. Motory jsou dodávány s tepelnou ochranou s automatickým restartem. Pro některé rozměrové typy jsou k dispozici motory s vyšším výkonem (VC...S). Motory jsou vybaveny kuličkovými ložisky s prodlouženou životností ( hodin). Pro dokonalou funkci, bezpečný provoz a nízkou hladinu hluku je každá turbína při montáži dynamicky vyvážena. Třída ochrany motoru je IP 44. Regulace otáček Plynulá nebo skoková regulace otáček je prováděna pomocí tyristoru nebo autotransformačního regulátoru. Několik ventilátorů může být připojeno k jednomu regulátoru v případě, že celkový výkon a provozní proud nepřekročí jmenovité hodnoty regulátoru (viz kapitola "Elektronická regulační zařízení"). Montáž Ventilátory jsou navrženy pro montáž na zeď (modely VC PN a VC VN) nebo skrz zeď (VC PK a VC...VK) podle konstrukční verze (viz níže). Na zeď se ventilátor montuje s pomocí montážní desky. Ventilátor je napájen přes vnější svorkovnici. Elektrické zapojení a montáž by měla být prováděna v souladu s manuálem a elektrickým zapojením na svorkovnici. VC-PK VC-VK VC-PN VC-VN Ventilátor na čerstvý vzduch montovaný skrz zeď. Odtahový ventilátor montovaný skrz zeď. Ventilátor na čerstvý vzduch montovaný na zeď. Ventilátor na čerstvý vzduch montovaný na zeď. Legenda: Řada ventilátorů Průměr příruby Konstrukční varianty Montáž - možnosti Doplňkové příslušenství VENTS VC S motor s vysokým výkonem 100; 125; 150; 160; 200; 250; 315 V odtah N zabudovaný P nasávání K procházející zdí (v potrubí) Q konstrukce s nízkou úrovní hluku Příslušenství 26

27 VC 100 Q VC 100 VC 125 Q Napětí, V / 50Hz Spotřeba energie, W VC 125 VC 150 Proud, A 0,37 0,32 0,37 0,33 0,43 0,43 Maximální spotřeba vzduchu, m3/h VC 160 RPM Hladina hluku ve 3 metrech, dba Maximální teplota dopravovaného vzduchu, о С Index ochrany IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 Regulátor otáček RS RS RS-1 RS RS RS-1 RS RS RS-1 RS RS RS-1 RS RS RS-1 RS RS RS-1 VENTS VC VENTILÁTOR ŘADA VENTS VC VC 200 VCS 200 VC 250 Q Napětí, V / 50Hz Spotřeba energie, W VC 250 VC 315 Proud, A 0,67 0,84 0,69 0,85 0,77 1,34 Maximální spotřeba vzduchu, m3/h VCS 315 RPM Hladina hluku ve 3 metrech, dba Maximální teplota dopravovaného vzduchu, о С Index ochrany IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 Regulátor otáček RS RS RS-1 RS RS RS-1 RS RS RS-1 RS RS RS-1 RS RS RS-1 RS RS-1,5 Typ Rozměry, mm D D1 d H H1 L Hmotnost, kg VC100 Q , ,1 VC , ,2 VC125 Q , ,1 VC , ,2 VC , ,8 VC , ,9 VC , ,1 VCS , ,1 VC250 Q , ,1 VC , ,2 VC , ,8 VCS , ,8 VC-VK VC-PK VC-VN VC-PN Průmyslová a komerční ventilace [ ] 27

28 VENTILÁTORY PRO KRUHOVÁ POTRUBÍ VENTS VC VENTS VC Výkon Výkon VC100 Q L wa pro vstup dba L wa pro výstup dba L wa pro prostředí dba VC100 L wa pro vstup dba L wa pro výstup dba L wa pro prostředí dba VC125 Q L wa pro vstup dba L wa pro výstup dba L wa pro prostředí dba VC125 L wa pro vstup dba L wa pro výstup dba L wa pro prostředí dba VENTS VC VENTS VC Výkon Výkon VC150 LwA pro vstup dba LwA pro výstup dba LwA pro prostředí dba VC160 L wa pro vstup dba LwA pro výstup dba L wa pro prostředí dba VC200 LwA pro vstup dba L wa pro výstup dba LwA pro prostředí dba VCS 200 L wa pro vstup dba L wa pro výstup dba L wa pro prostředí dba Průmyslová a komerční ventilace [ ]

29 VENTS VC VENTS VC Výkon Výkon VENTILÁTOR ŘADA VENTS VC VC250 Q L wa pro vstup dba L wa pro výstup dba L wa pro prostředí dba VC250 LwA pro vstup dba LwA pro výstup dba L wa pro prostředí dba VC315 L wa pro vstup dba L wa pro výstup dba LwA pro prostředí dba VCS 315 LwA pro vstup dba L wa pro výstup dba L wa pro prostředí dba Průmyslová a komerční ventilace [ ] 29

30 VENTILÁTORY PRO KRUHOVÁ POTRUBÍ Řada VENTS VCN Potrubní radiální ventilátory s kapacitou průtoku vzduchu do 1880 m 3 /h Použití Podtlaková a přetlaková ventilace různých budov. Ventilátory lze montovat ve venkovním prostředí. Pro budovy s vysokými požadavky na nízkou úroveň hluku nabízíme jednotky s konstrukcí s nízkou hladinou hluku (VC...Q). Konstrukční Skříň ventilátoru je vyrobena z oceli s polymerovým nátěrem. Ventilátory mohou být konstruovány pro montáž na zeď, i jako průchozí skrz zeď. Motor Jednofázový motor s vnějším rotorem a plastovou vrtulí se zpětně ohnutými lopatkami. Motory jsou dodávány s tepelnou ochranou s automatickým restartem. Motory jsou vybaveny kuličkovými ložisky s prodlouženou životností ( hodin). Pro dokonalou funkci, bezpečný provoz a nízkou hladinu hluku je každá turbína při montáži dynamicky vyvážena. Třída ochrany motoru je IP 44. Regulace otáček Plynulá nebo skoková regulace otáček je prováděna pomocí tyristoru nebo autotransformačního regulátoru. Několik ventilátorů může být připojeno k jednomu regulátoru v případě, že celkový výkon a provozní proud nepřekročí jmenovité hodnoty regulátoru (viz kapitola "Elektronická regulační zařízení"). Montáž Ventilátor je navržen pro venkovní montáž na zeď a připojení ke kulatému potrubí s odpovídajícím průměrem. Ventilátor je napájen přes vnější svorkovnici. Elektrické zapojení a montáž by měla být prováděna v souladu s manuálem a elektrickým zapojením uvedeným v registračním certifi kátu jednotky. Motor je chráněn před přímým vlivem vlhkosti a cizích předmětů Varianta použití ventilátoru v koupelně Legenda: Řada ventilátorů Průměr příruby VENTS VCN 100; 125; 150; 160; 200 Příslušenství 30
