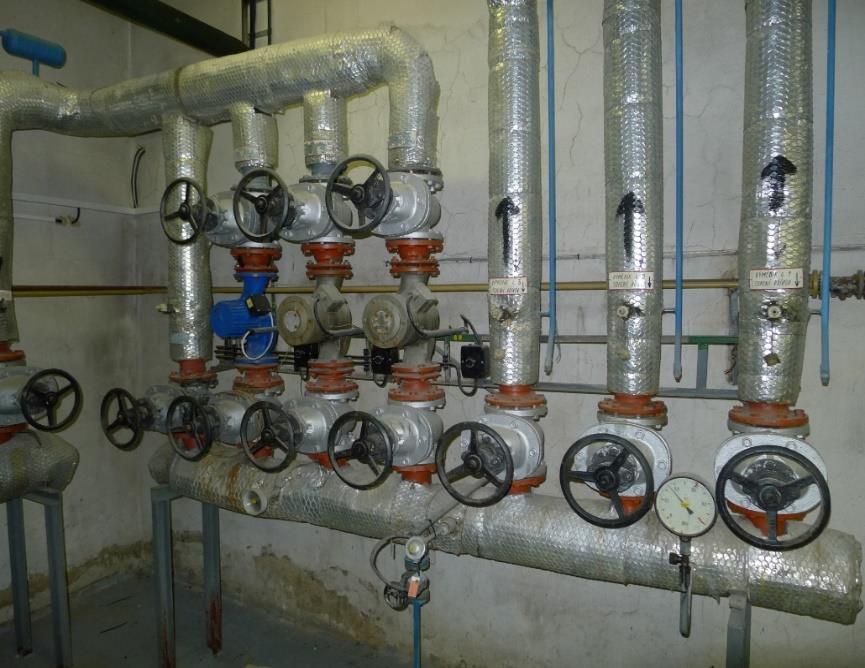

1 Systematické hospodaření s energií v rámci úřadu Ing. Miroslav Šafařík, Ph.D. PORSENNA o.p.s. listopad 2017

2 Struktura prezentace - témata 1. Jak zjistit úroveň EM návodné otázky 2. EM v souladu s ČSN EN ISO Přehled činností energetického managementu 4. Provoz veřejného osvětlení 5. Souvislosti EM a projektů EPC 6. Kde končí monitoring spotřeby a začíná EM 7. Souvislosti energetického managementu

3 Vývoj cen energie

4 Vývoj ceny silové elektřiny zdroj: KURZY.CZ, TZB-INFO

5 Vývoj ceny zemního plynu - komodity

6 Vývoj ceny vody zdroj: MŽP

7 Co je energetický management 1. Trvalý proces sledování a vyhodnocování energetických dat 2. Plánovitá realizace opatření, organizačních, nízkonákladových i investičních

8 Co si nezměřím, tomu nevěřím kdo měří ten řídí

9 Návodné otázky ke zjištění stavu EM Existuje aktuální přehled o spotřebě a nákladech? Je spotřeba sledována alespoň v měsíční podrobnosti? Je prováděna průběžná optimalizace odběrných míst? Je prováděna predikce spotřeby a v jakém výhledu? Jak včasné je odhalení havárií a mimořádných stavů? Jsou data pro sdružený nákup energie v každém okamžiku aktuální?

10 Návodné otázky ke zjištění stavu EM Jsou faktury za energii k dispozici na jednom místě? Jak je zajištěna kontrola věcné správnosti faktur? Je vyhodnocování efektu dotací prováděno průběžně Jak je zajištěno plnění všech legislativních povinností? Je nastaveno objektivní plánování investičních akcí? Jsou investiční akce pravidelně (jednou ročně) vyhodnocovány z pohledu provozních nákladů Jak spolupracují odbory investic a správy majetku???

11 Návodné otázky ke zjištění stavu EM Jaké jsou použity indikátory pro vyhodnocování? Jsou dodržovány směrné hodnoty spotřeby? Jak jsou stanovovány odběrové diagramy tepla? Je rezervovaná kapacita (elektřiny) řízena optimálně? Jak jsou zajištěny povinné revize a kontroly zařízení? Je prováděna průběžná analýza chování budov? Je sledována a hodnocena kvalita vnitřního prostředí?

12 Význam energetického managementu Energetický management ve vztahu ke stavebně technickému stavu budov Škola s EM Škola bez EM Spotřeba před zateplením 99 kwh /m kwh /m 2 Plánovaná spotřeba po zateplení 49 kwh /m 2 49 kwh /m 2 Dosažená spotřeba po zateplení 35 kwh /m 2 60 kwh /m 2 Relativní úspora k pův.stavu bez EM 75 % 55 %

13 kwh /m2 Energetický management se vyplácí! Výsledky jsou měřitelné Kč ročně vliv energetického managementu Kč ročně nezateplená zateplená a dlouhodobě udržitelné

14 Energetický managment v souladu s ČSN EN ISO a s potřebami projektů v městských objektech

15 Proces energetického managementu

16 Procesní schéma energetického managementu

17 Proces energetického managementu

18 Stanovení a plnění cíle celkové spotřeby v rámci majetku města (organizace)

19 Návrh akčního plánu a příprava rozpočtu výběr celkem 43 opatření náklady na realizaci 53,5 mil. Kč úspora nákladů 5,3 mil. Kč ročně

20 Proces energetického managementu

21 Příklad: Pravidelný přezkum spotřeby energie ukazatel Spotřeba energie 26,8 MWh 27,1 MWh Výdaje za energii 64,9 mil. Kč 61,4 mil Kč Spotřeba vody 102 tis. m 3 73 tis. m 3 Výdaje za vodu 6,1 mil. Kč 3,7 mil. Kč Meziroční zvýšení spotřeby energie o 1,1 % Meziroční snížení spotřeby vody o 28,4 % Meziroční snížení celkových nákladů o 5,9 mil. Kč Pozn.: V případě energie jde o normovanou spotřebu

22 Struktura výdajů za energii rozdělení spotřeby energie dle paliv 26 % 9 % 65 % rozdělení nákladů na jednotlivá paliva 40 % 8 % 52 % elektřina zemní plyn teplo Úspora energie ve fyzikálních jednotkách je obvykle vyšší, než úspora finančních nákladů GJ GJ (37 %) tis.kč tis.kč (30 %)

23 Proces energetického managementu

24 900,0 800,0 Měrná spotřeba energie a měrné náklady v budovách města Kč ,0 Kč ,0 500,0 kwh/m2.rok Kč/m2.rok Kč ,0 Kč ,0 200,0 Kč ,0 0,0 Kč-

25 Sledování výdajů sledování nákladů podle sektorů, budov, médií, IČ, atd.

26 Vyhodnocení na základě měrných spotřeb

27 Vyhodnocení na základě měrných spotřeb veškerý majetek města v jednom přehledu

28 Hodnocení budov na základě více parametrů

29 Hlídání optimálního provozu budovy Řízení provozu budovy ve více úrovních monitoring a manuální řízení poloautomatické řízení energetický dispečink

30 Proces energetického managementu

31 Data jsou základem úspěchu

32 Proces energetického managementu

33 Hlídání optimálního provozu budovy

34 Příklad: Roční rekapitulace nápravných opatření Nápravné opatření Chybná fakturace dodavatele - dobropis Optimalizace sazby elektroměru Vyregulování otopné soustavy Výměna vadného měřidla oprava vyúčtování Oddělení vytápění bytu školníka Přemístění prostorového termostatu Odstranění úniků vody Zamezení letního provozu nástěnného kotle Celkem Dosažená úspora / rok Kč Kč Kč Kč Kč Kč Kč Kč Kč

35 Činnosti energetického managementu

36 Potřeby města Vykazovat lepší výsledky hospodaření s minimálním nárůstem starostí Splnění legislativních povinností, vč. zajištění nákupu energie Zajištění základní reprodukce majetku (investiční plány, příprava rozpočtu) Zajištění VZ a příprava investičních projektů Přehled o spotřebě a o výdajích za energii

37 Přehled základních činností Zajištění nákupu energie Optimalizace odběrných míst Vyhodnocování spotřeby Plánování Příprava projektů (PD) Příprava veřejných zakázek Vyhledávání příležitostí úspor Zajištění legislativních povinností Monitoring spotřeby, měření veličin

38 Význam a náklady činností Energetický management ve vztahu k náročnosti činností a vynaloženým nákladům

39 Nákup energie Potenciál úspory nákladů nákupem energie vyčerpán Možnosti nákupu energie: Nákup na více let Postupný nákup Nákup za klouzavý průměr ceny daného roku (PXE)

40 Plánování vyhledávání příležitostí příprava projektů

41 Plánování - přehled budov, zásobník opatření, sledování indikátorů Pořadové číslo Budova Celková energeticky vztažná plocha voda elektřina zemní plyn teplo ostatní Roční spotřeba vody reálné fakturované Roční spotřeba elektřiny reálné fakturované normované Název Ulice č.p. (m 2 ) ("x") (m 3 ) Kč MWh Kč MWh Kč Kč MěÚ Resselovo nám 1 Resselovo nám x x x , MěÚ Resselovo nám 77 Resselovo nám x x x x , MěÚ Pardubická 44 Pardubická x 97, Kč 98 4 MěÚ Pardubická 67 Pardubická x x x Kč 77, Kč 78 5 Administrativní budova školnškolní náměstí x x x Kč 15, Kč 15 6 Administrativní budova Měst Městský park x x x Kč 17, Kč 18 7 Ubytovna Tovární x x x Kč 28, Kč 28 8 Dům na půl cesty Malecká X x Kč 23, Kč 23 9 Technické služby Sečská x x x Kč 50, Kč Veřejné osvětlení Chrudim x 1 402, Kč Sběrný dvůr Obce Ležáků x x Kč 13, Kč DPS, Soukenická 158 Soukenická x x x Kč 15, Kč DPS, Soukenická 164 Soukenická x x x Kč 1, Kč 1 14 DPS, Strojařů Strojařů x x x Kč 9, Kč DPS, Komenského Komenského x x x x Kč 1, Kč 2

42 Plánování - zásobník opatření, příprava plánu

43 Příprava projektů zásadní faktor spolupráce odboru investic a správy majetku snaha o co nejjednodušší řešení namísto optimalizace projektu podcenění významu projektových detailů na provozní náklady standardní výmluva: omezený rozpočet = nelze provádět komplexní opatření energetický management nemůže v provozu napravit všechny nedostatky investičního projektu

44 Příklad projekt komplexní renovace POTŘEBA ENERGIE PO REALIZACI: 25 kwh/m 2.a PODLAHOVÁ PLOCHA: 940 m 2 (A/V = 0,43) ÚSPORA: 75 % STĚNY EPS GREY 240 mm, STŘECHA EPS 380 mm, OKNA U w = 0,80 W/m 2.K, INSTALACE VZT, REGULACE

45 Zajištění větrání ve školách při renovaci Zdroj: PORSENNA o.p.s..

46 Zajištění veřejného osvětlení

47 doba provozu (h) Provoz osvětlovacích soustav provoz VO průměrně během roku: 11h/den průměr 11,1

48 Provoz osvětlovacích soustav Struktura nákladů města na energii a vodu: bez veřejného osvětlení s veřejným osvětlením elektřina 17% 14% 34% 46% zemní plyn 42% 7% 35% 6% teplo voda

49 Přehledy spotřeby VO v Sušici Přehled 10denních průměrů od 1.7. do RVO Volšovská ,25 13,20 13,15 13,10 13,05 13,00 12,95 12,90 12,85 12,80 22:30-23:30 23:30-00:30 00:30-1:30 1:30-2:30 2:30-3:30 3:30-4:30

50 Přehledy spotřeby VO v Sušici Přehled 10denních průměrů od 1.7. do RVO Volšovská :30-23:30 23:30-00:30 00:30-1:30 1:30-2:30 2:30-3:30 3:30-4:30 14,00 12,00 10,00 8,00 6,00 4,00 2,00 0,

51 Kč Model financování VO Kč I. investice I. splátka investic I. kumulativní úspora Kč II. Investice II. kumulativní úspora Kč rozdíl variant I a II je za 12 let cca 1,7 mil.kč provozní úspory Kč Kč 0 Kč

52 Komplexní přístup k energetickému managementu

53 Úrovně energetického managementu Základní úroveň energetického managementu Pokročilá úroveň energetického managementu Projekty EPC Dispečerské řízení vzdálená správa 365/7/24

54 Pokročilé činnosti EM pokročilost spočívá spíše ve způsobu a míře provádění realizace opatření v jednom okamžiku a ve správné návaznosti (na vybraných budovách) zajištění regulace podle skutečného provozu budova propojení MaR s nadřazenými systémy proškolení obsluhy a jednotlivých správců budov vyhodnocování skutečně dosažených úspor vyhledávání příležitostí pro další opatření prediktivní energetický management

55 Vyhodnocování provedených opatření mělo by být standardem: průběžné vyhodnocení provedených opatření pravidelné reportování diskuse nad vyhodnocovací zprávou analýza výsledků a nalézání dalšího potenciálu úspor

56 Motivace Podpora vedení organizace Zveřejňování informací Benchmarking Vzdělávání, školení Interní směrnice, provozní dokumentace, Objektivní vyhodnocování efektů opatření Fond úspor - ponechání úspor tomu, kdo na nich má největší podíl

57 Norma vs. potřeby praxe důsledná aplikace ISO je problematická...ale vyplácí se

58 Kde končí monitoring a začíná EM

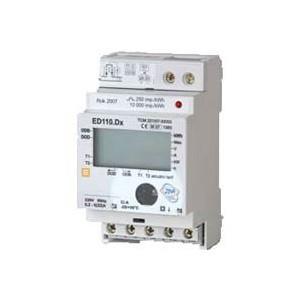

59 Monitoring spotřeby v průměru 4 OM v 1 budově (minimálně 2) spotřeba všech médií do jednoho místa postačují ruční odečty měsíční nebo týdenní elektroměry plynoměry měřiče tepla vodoměry

60 Energie a energetické úspory Podrobná data vyžadují zavedený systém vyhodnocování ZŠ Havlíčkova > elektrická energie > prosinec ,00 35,00 30,00 25,00 20,00 15,00 10,00 5,00 0,00

61 Průběhové měření - DO elektřina

62 Energetický management v konceptu Smart Cities

63 EM v konceptu Smart Cities EM může být řešen autonomně společným pojítkem je monitoring spotřeby a dalších veličin modelování budov s vazbou na řízení provozu dynamické, prediktivní řízení nadstavbové aplikace nad soubory dat

64 EM v konceptu Smart Cities

65 EM v konceptu Smart Cities Multi-utility house measurement of electricity, heat, water, gas via Smart Meters

66 Pozice energetického manažera

67 Náplň práce energetického manažera - příklady návrhy a kontrola dodržování smluv s dodavateli / odběrateli energie příprava VŘ na dodavatele energie sledování spotřeby záznamy odečtů normalizace spotřeby meziroční porovnání spotřeby pasportizace objektů plánování investičních akcí a provozních opatření tvorba energetických (akčních) plánů

68 Náplň práce energetického manažera - příklady vedení revizních knih a zpráv vedení provozních deníků zpracování energetických statistik a výkazů výpočet emisí a poplatků za znečištění návrhy interních směrnic v oblasti hospodaření s energií sledování a kontrola dodržování kvality vnitřního prostředí stavební dozor

69 Náplň práce energetického manažera - Příklad: dohled nad správnou realizací

70 Kvalita vnitřního prostředí z pohledu legislativy Vyhláška č.410/2005, o hygienických požadavcích na prostory a provoz zařízení a provozoven pro výchovu a vzdělávání dětí a mladistvých; příklad:

71 Tepelná pohoda

72 Koncentrace CO 2 - základní školy

73 Tepelné ztráty zásobníků

74 Ztráty při rozvodu energie Maximální wattové ztráty jističů dle ČSN EN Zdroj:

75 Ztráty při rozvodu energie Zdroj:

76 Norma vs. potřeby praxe důsledná aplikace ISO je problematická..ale vyplatila by se

77 Motivace Podpora vedení organizace Zveřejňování informací Benchmarking Vzdělávání, školení Interní směrnice, provozní dokumentace, Objektivní vyhodnocování efektů opatření Fond úspor - ponechání úspor tomu, kdo na nich má největší podíl

78 Energergetický management a projekty EPC

79 Energetický management a projekty EPC Energetický management v majetku města Energetický management v projektu EPC projekt EPC pouze na části majetku města jiná úroveň EM na budovách v projektu EPC jiná úroveň v budovách s významnou spotřebou jiná úroveň na ostatních budovách a soustavě VO sdílení dat a know-how

80 EM v projektech EPC V rámci EPC prováděn energetický management po dobu trvání kontraktu Řízení spotřeby tepla role dispečinku Hlídání a řízení dalších vybraných provozních parametrů Servis, údržba, drobné opravy, revize, pravidelná setkání, prezentace Úroveň energetického managementu podle velikosti a druhu spotřeby, druhu a stáří zařízení a dalších faktorů Kolik % činností EM je zajištěno v rámci projektu EPC?

81 Provozní náklady Princip projektů realizovaných metodou EPC skutečné provozní náklady smluvené splátky finanční přínos (úspora) 160% 140% 120% Realizace opatření Ukončení splátek 100% 80% 60% 40% 20% 0%

82 Základem metody EPC jsou garantované úspory energie, nikoli financování!

83 Přínosy projektů realizovaných metodou EPC Okamžitá a jednorázová obnova majetku a okamžité snížení provozních nákladů Smluvní garance úspor energie Energetický management po celou dobu smluvního vztahu Poskytovatel i příjemce služby mají stejný zájem a stejnou motivaci = úspory energie

84 Způsob využití kombinace metody EPC a dotace z OPŽP Komplexní kombinovaná rekonstrukce (dotace +5 %) opatření stavebního charakteru (OPŽP) opatření technologického charakteru (EPC) Zateplení objektu je vhodné (nutné) doplnit o optimalizaci spotřebovávané tepelné energie. Provádění energetického managementu Renovace technologického zařízení Při kombinaci dochází k optimálnímu snížení spotřeby energie.

85 Parametry deficitního projektu mil. Kč/rok vč. DPH SPOLUÚČAST 15,7 mil.kč = MAJETEK 32,5 mil.kč vč. DPH SPLÁTKY DODAVATELI ÚSPORA NÁKLADŮ NA ENERGII NÁKLADY NA ENERGII 0 stávající náklady na energii náklady na energii po provedení opatření skutečné náklady města (vliv spoluúčasti) roky

86 Energetický kontrakting (EC) středně až dlouhodobý projekt založený na postupném splácení energetických staveb v rámci realizovaných dodávek energie není garance úspory - bez motivace k úsporám odběratel splácí investici na základě definovaného množství dodávky a následného rozložení vstupní investice do této dodávky možnost dodání včetně energetického managementu možnost zajištění dodávky zařízení formou leasingu výhoda: přenesení správy a povinností

87 Další činnosti energetického managementu

88 Adaptační opatření na změnu klimatu stínění pomocí venkovních okenních žaluzií zákonná povinnost v případě novostaveb

89 Příklad: Vliv stínění venkovními žaluziemi dům s pečovatelskou službou nejúčinnější opatření ke snížení rizika přehřívání objektu snížení vnitřní teploty o 3-7 C Ilustrační graf

90 Hospodaření s vodou automatické hlídání úniků a havárií pákové baterie, termostatické vodní baterie, perlátory dvojité rozvody vody využití dešť.vody využití šedé vody bezvodé systémy Zdroje: Laufen O2

91 Správa ostatní spotřeby

92 Energetický management v rámci osy 5 OPŽP

93 1. Podmínka Existence systému umožňujícího evidenci, kontrolu a řízení 2. Podmínka Existence osoby odpovědné za systém energetického managementu 3. Podmínka Zajištění splnění podmínek v ose 5 OPŽP Závěrečné vyhodnocení akce - pravidelné energetické hodnocení

94 Nová příručka pro energetické manažery podpořena z programu EFEKT 2016 Účel: skripta EM od A do Z pro začínající energetiky ve veřejné správě Důvod: nedostatek dostatečně podrobných informací a příkladů též nedostatek kurzů pro EM

95 NA ZÁVĚR

96 Na způsobu a provedení tolik nezáleží

97 Podstatné je začít a vytrvat

98 Přejeme mnoho energie do Vaší práce! T: M: E:
