1 Střední průmyslová škola na Proseku Novoborská 2, Praha 9 PRŮVODCE ODBORNÝMI PŘEDMĚTY STUDIJNÍ OBOR ZAMĚŘENÍ OBORU: 0 kód oboru: M/01

2 Obsah TECHNICKÁ DOKUMENTACE I TECHNICKÁ DOKUMENTACE II MECHANIKA I MECHANIKA II STROJÍRENSKÁ TECHNOLOGIE I STROJÍRENSKÁ TECHNOLOGIE II STROJÍRENSKÁ TECHNOLOGIE III STROJÍRENSKÁ TECHNOLOGIE IV ZÁKLADY METROLOGIE I ZÁKLADY METROLOGIE II STAVBA A PROVOZ STROJŮ I STAVBA A PROVOZ STROJŮ II STAVBA A PROVOZ STROJŮ III DESIGN VÝROBKŮ I DESIGN VÝROBKŮ II DESIGN VÝROBKŮ III PRŮMYSLOVÝ DESIGN I PRŮMYSLOVÝ DESIGN II POČÍTAČOVÉ NAVRHOVÁNÍ

3 POČÍTAČOVÉ KONSTRUOVÁNÍ I POČÍTAČOVÉ KONSTRUOVÁNÍ II VÝROBA PROTOTYPŮ A 3D SKENOVÁNÍ ELEKTROTECHNIKA A ELEKTRONIKA I ELEKTROTECHNIKA A ELEKTRONIKA II AUTOMATIZACE I AUTOMATIZACE II TECHNOLOGICKÁ CVIČENÍ I TECHNOLOGICKÁ CVIČENÍ II KONSTRUKČNÍ CVIČENÍ PROJEKTOVÉ CVIČENÍ PRAXE I PRAXE II PRAXE III

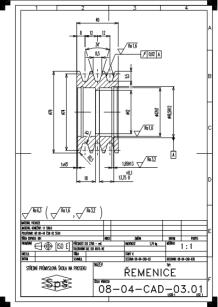

4 TECHNICKÁ DOKUMENTACE I. Rozsah: 35 T+ 70 Cv výuka: 1. ročník Garant předmětu: Ing. Jana Burianová Přehled látky: Normy (ISO, EN, ČSN, ), pravoúhlé promítání, zobrazování jednoduchých a složených těles, řezy a průřezy, kótování, značení struktury povrchu, předepisování tepelného zpracování, popisové pole, tolerování, uložení, soustava jednotné díry a jednotného hřídele, geometrické tolerance. 3

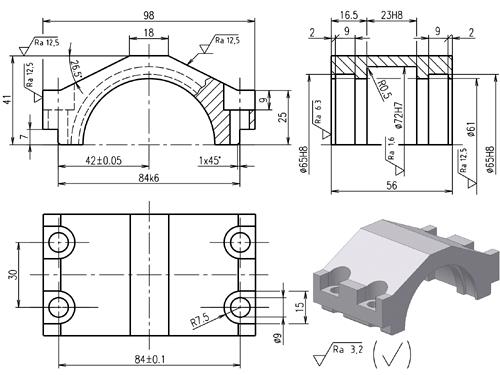

5 TECHNICKÁ DOKUMENTACE II. Rozsah: 66 Cv výuka: 2. ročník Garant předmětu: Ing. Jana Burianová Přehled látky: Formální úprava technických dokumentů, úprava písemností (ČSN ), technické zprávy a protokoly, výkresy strojních součástí a sestav, kusovníky. 4

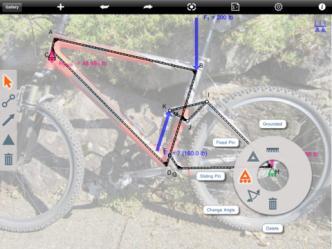

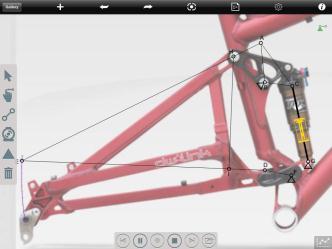

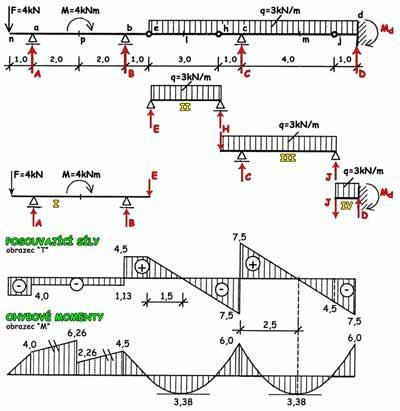

6 MECHANIKA I. Rozsah: 89 T + 16 Cv výuka: 1. ročník Garant předmětu: Ing. Věra Kočová, Ing. Lukáš Procházka Přehled látky: Pohybové zákony, jednotky soustavy SI, rovinné soustavy sil, těžiště a stabilita, statika jednoduchých mechanismů s pasivními odpory, mobilní aplikace pro výpočet statických zatížení, namáhání tahem a tlakem, namáhání krutem, složené namáhání, tvarová pevnost, mobilní aplikace pro výpočet polárních momentů, mobilní aplikace pro výpočet různých typů namáhání. Softwarové vybavení: Autodesk ForceEffect, Falcon. 5

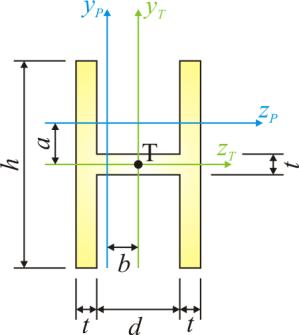

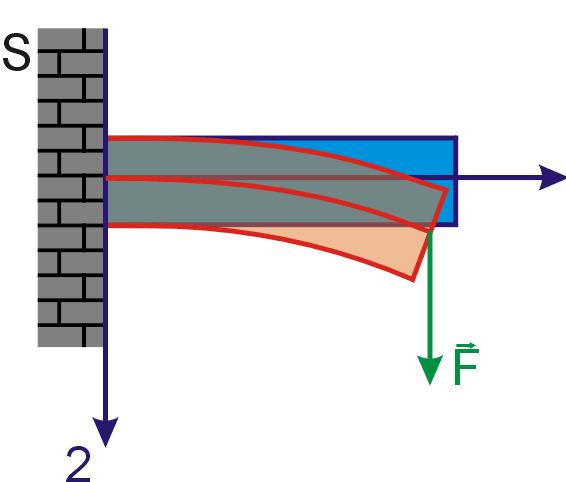

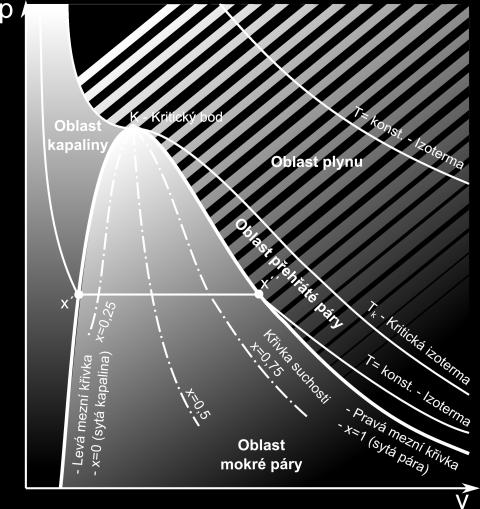

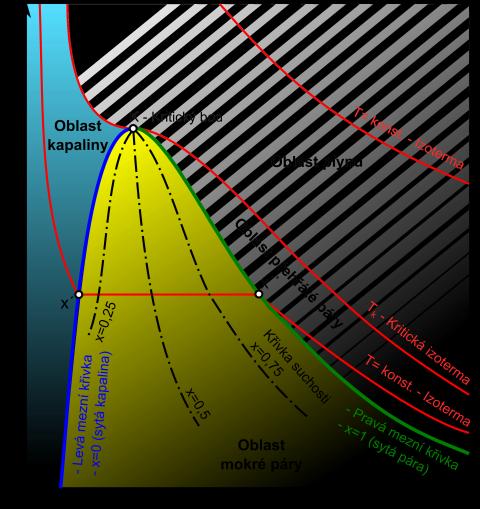

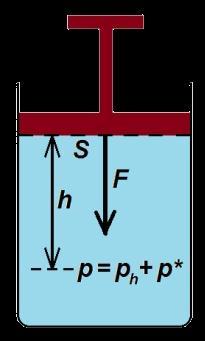

7 MECHANIKA II. Rozsah: 33 T výuka: 2. ročník Garant předmětu: Ing. Věra Kočová Přehled látky: Statika rovinné soustavy sil, těžiště, pasivní odpory, pružnost a pevnost namáhání (ohyb, krut, střih, ), složená namáhání, tvarová pevnost, hydromechanika, vlastnosti tekutin, hydrostatika a hydrodynamika, termomechanika, plyny, páry, tepelné oběhy, sdílení tepla. 6

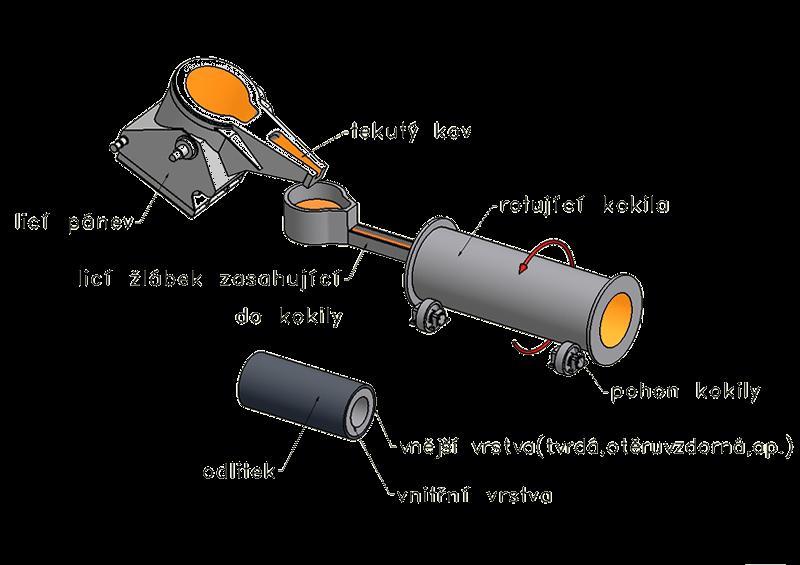

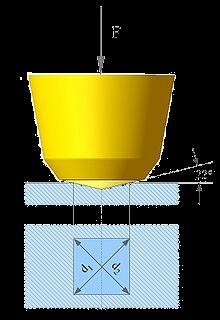

8 STROJÍRENSKÁ TECHNOLOGIE I. Rozsah: 70 T výuka: 1. ročník Garant předmětu: Ing. Jana Burianová Přehled látky: Dělení strojírenské technologie, vlastnosti technických materiálů, fyzikální, chemické a mechanické vlastnosti materiálů, statické a dynamické zkoušky, defektoskopické zkoušky, oceli a litiny, prášková metalurgie, slitiny neželezných kovů, plasty, přísady při výrobě plastů, technologie vstřikován plastů, a ostatní nekovové materiály (dřevo, pryž, sklo, ). 7

9 STROJÍRENSKÁ TECHNOLOGIE II. Rozsah: 99 T výuka: 2. ročník Garant předmětu: Ing. Jana Burianová Přehled látky: Metalografie, rovnovážné diagramy, strukturní složky, druhy tepelného zpracování ocelí a litin, žíhání, kalení, povrchové kalení, popuštění, chemicko-tepelné zpracování, slévárenství, úprava odlitků, tavné a tlakové svařování, pájení, technologie tváření za tepla a za studena, válcování, kování, zápustkové kování, stříhání, ohýbání, tažení, protlačování a ražení. 8

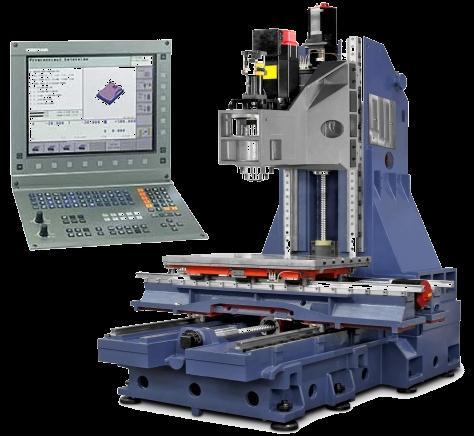

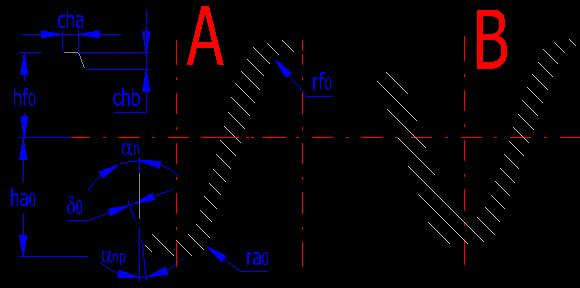

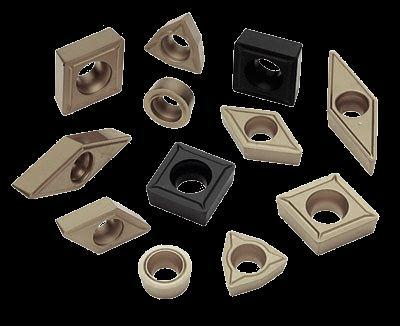

10 STROJÍRENSKÁ TECHNOLOGIE III. Rozsah: 64 T výuka: 3. ročník Garant předmětu: Ing. Jana Burianová Přehled látky: Třískové obrábění, řezné pohyby, břit nástroje, nástrojové materiály, řezné podmínky, obrobitelnost materiálů, soustružení a soustruhy, vrtání a vrtací stroje, vyhrubování, vystružování a zahlubování, frézování, víceosé frézování, frézovací stroje a obráběcí centra, protahování a protlačování, hoblování a obrážení, broušení a brusky, dokončovací metody obrábění (honování, leštění, ). 9

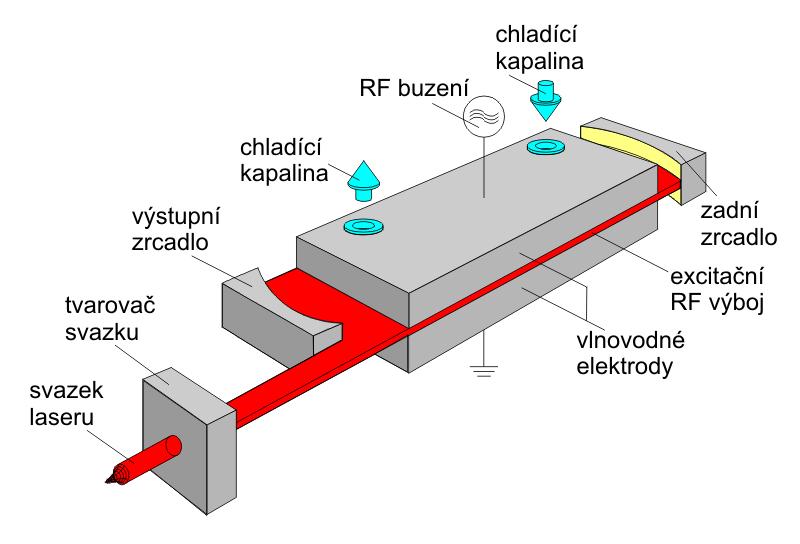

11 STROJÍRENSKÁ TECHNOLOGIE IV. Rozsah: 87 T výuka: 4. ročník Garant předmětu: Ing. Jana Burianová Přehled látky: Výroba závitů třískovým obrábění a tvářením, výroba ozubených kol dělícím a odvalovacím způsobem, tepelné zpracování ozubených kol, válečkové a třmenové kalibry, opěrné a ustavovací přípravky, vrtací pouzdra, nekonvenční technologie obrábění, kompozitní materiály, speciální technologie obrábění (HSC, HPC a HFC), technologie mikrofrézování, těžké obráběcí stroje, průmyslové roboty a manipulátory. NC, CNC a DNC řízení, pružné výrobní systémy, automatizovaná technologická pracoviště. 10

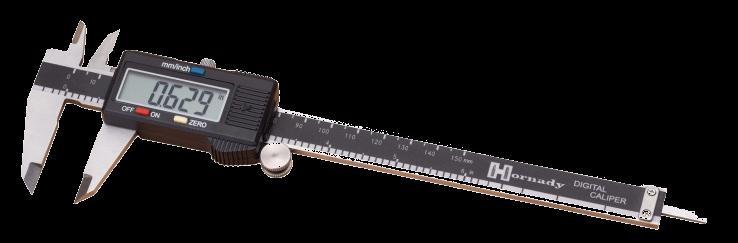

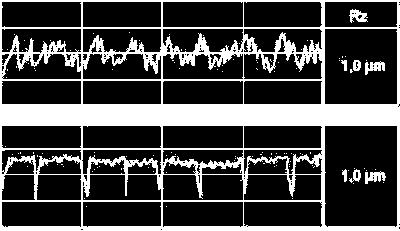

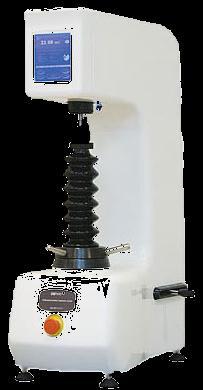

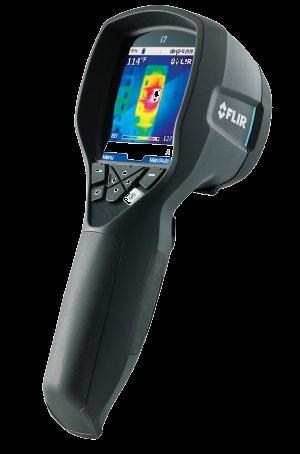

12 ZÁKLADY METROLOGIE I. Rozsah: 64 Cv výuka: 3. ročník Garant předmětu: Ing. Alena Styblíková Přehled látky - laboratorní cvičení: Metrologie, jakost produktu, certifikace, ochrana spotřebitele, teorie chyb, teploměry, měření teploty, měření tlaku, měření vlhkosti, měření hmotnosti, měření hustoty, měřidla, měření délek, měření úhlů a tvarů, kalibry, kontrola jakosti povrchu. 11

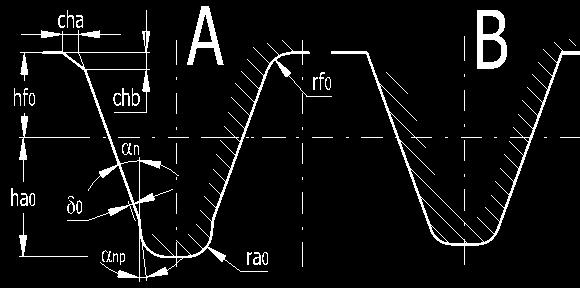

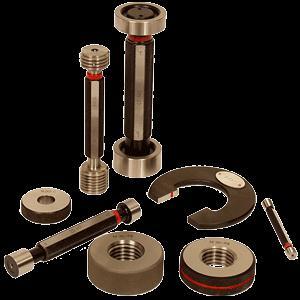

13 ZÁKLADY METROLOGIE II. Rozsah: 58 Cv výuka: 4. ročník Garant předmětu: Ing. Alena Styblíková Přehled látky - laboratorní cvičení: Kontrola závitů, kontrola ozubených kol, kontrola řezných nástrojů, počítačová podpora kontroly kvality, analýza možných vad a jejich příčin, statická procesní regulace, statické a dynamické zkoušky mechanických vlastností, zkoušky tvrdosti, zkoušky bez porušení materiálů, měření hustoty kapalin, měření viskozity, kalorimetrické zkoušky. Softwarové vybavení: Palstat CAQ. 12

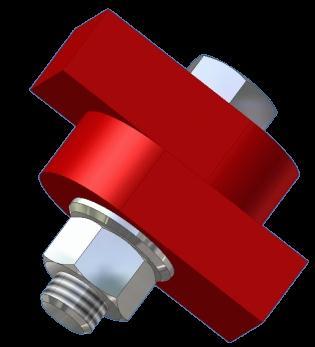

14 STAVBA A PROVOZ STROJŮ I. Rozsah: 165 T výuka: 2. ročník Garant předmětu: Ing. Věra Kočová Přehled látky: Šroubové spoje, kolíkové a čepové spoje, spojení náboje s hřídelem, nýtované spoje, svarové spoje, lepené a pájené spoje. Potrubí a armatury, pružiny, hřídele, konstrukční vruby na hřídelích, namáhání hřídelů, ložiska a vedení. 13

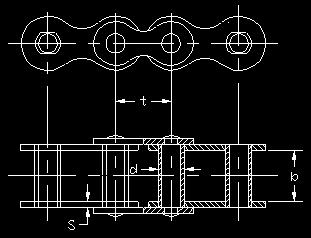

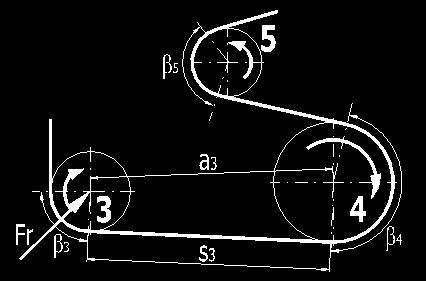

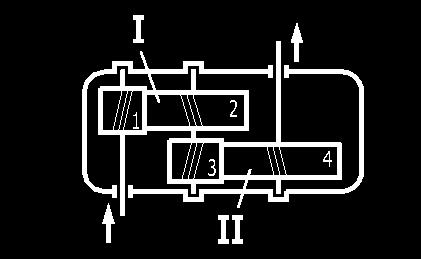

15 STAVBA A PROVOZ STROJŮ II. Rozsah: 96 T výuka: 3. ročník Garant předmětu: Ing. Věra Kočová Přehled látky: Ložiska a vedení, pevné a pružné hřídelové spojky, brzdy, třecí převody a variátory, řemenové převody, řetězové převody, čelní ozubená soukolí, kuželová ozubená soukolí, šneková soukolí, převodovky, planetové převody, mechanismy obecného pohybu, tekutinové mechanismy. 14

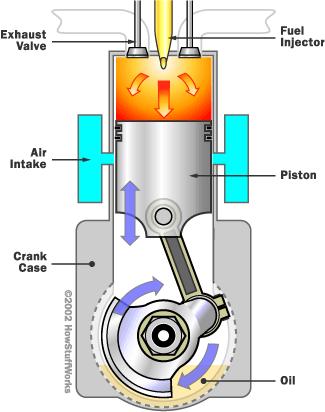

16 STAVBA A PROVOZ STROJŮ III. Rozsah: 116 T výuka: 4. ročník Garant předmětu: Ing. Věra Kočová Přehled látky: Zvedáky, kladkostroje, jeřáby, výtahy, čerpadla, kompresory, spalovací motory, lopatkové stroje, turbíny, parní a jaderná energetická zařízení. 15

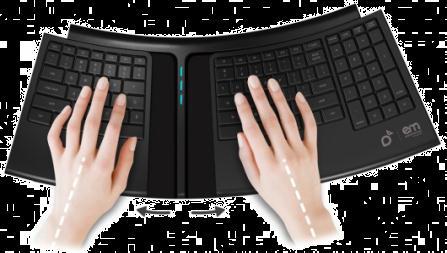

17 DESIGN VÝROBKŮ I. Rozsah: 35 T výuka: 1. ročník Garant předmětu: Ing. Lukáš Procházka Přehled látky: Primární a sekundární výzkum, návrhový cyklus výrobku, ochrana duševního vlastnictví, funkce a účel výrobku, prezentace výrobků, barevné modely a schémata, barevné standardy Pantone a RAL, materiály, konstrukční tvary, vliv estetiky na použitelnost, Ekodesign, prototypy. 16

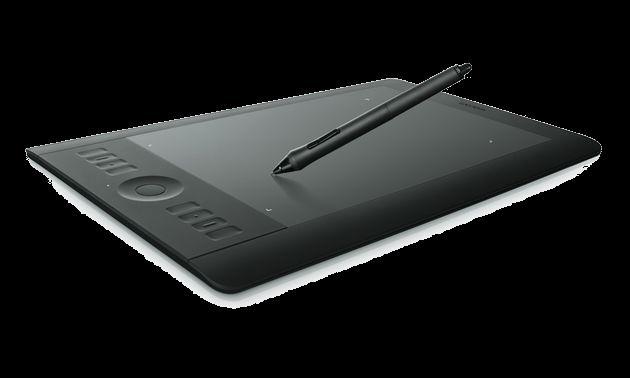

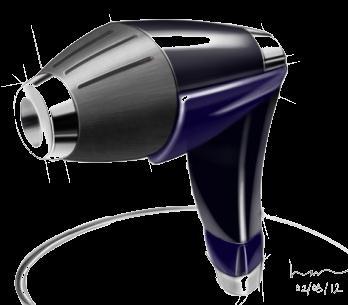

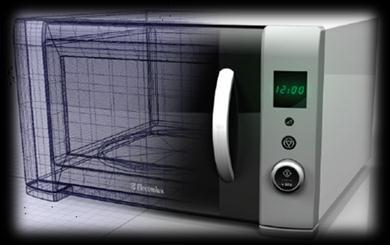

18 DESIGN VÝROBKŮ II. Rozsah: 17 T + 16 Cv výuka: 2. ročník Garant předmětu: Ing. Lukáš Procházka Přehled látky: Ergonomie, 3D zobrazování, skicování, stínování objektů, návrh designu výrobku. Přehled látky - počítačová cvičení: Nastavení tabletu, digitální skicář (na Apple imac), rastrový editor, vektorový editor, mobilní digitální skicář. Softwarové vybavení: Autodesk Alias Design. SketchBook mobile, Autodesk

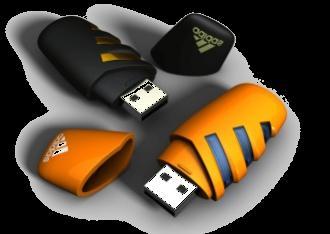

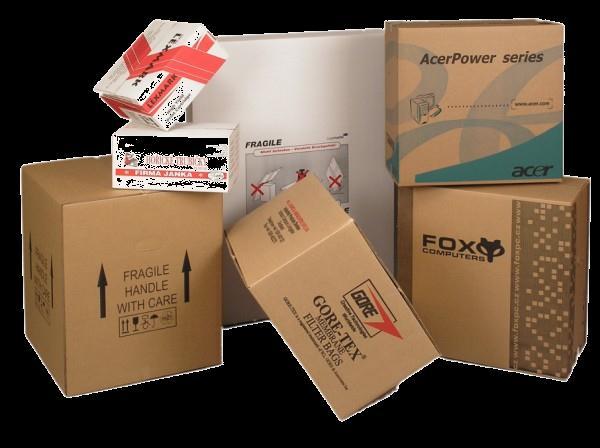

19 DESIGN VÝROBKŮ III. Rozsah: 32 T výuka: 3. ročník Garant předmětu: Ing. Lukáš Procházka Přehled látky: Výroba prototypů, hmoty pro výrobu prototypů, Rapid prototyping a Rapid manufacturing, Reverse engineering, design loga a balení výrobků, plánování projektu, síťová a simulační analýza, procesy a podporcesy, prohlášení o shodě, medota LCA, analýza životního cyklu, inovace výrobku. 18

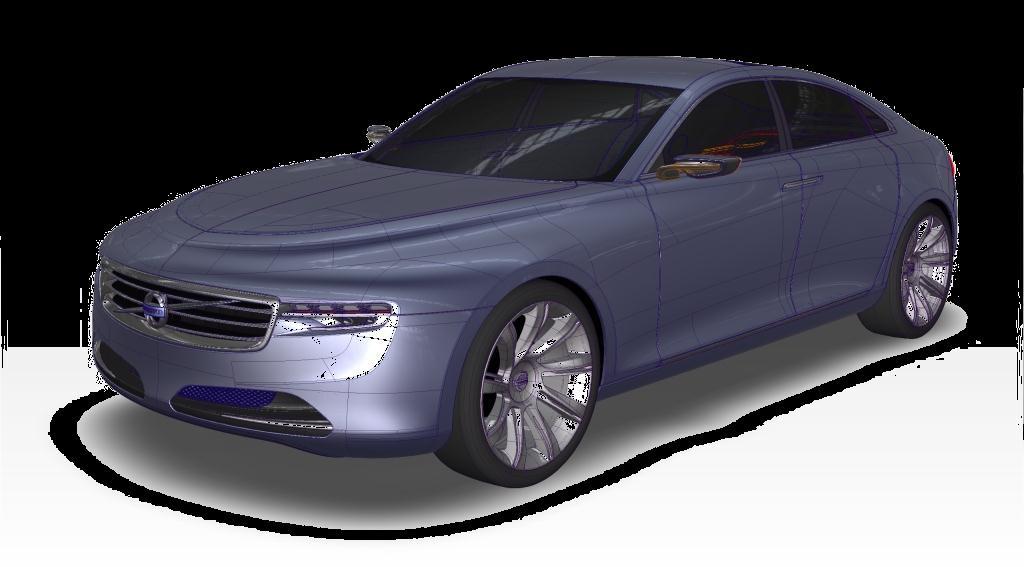

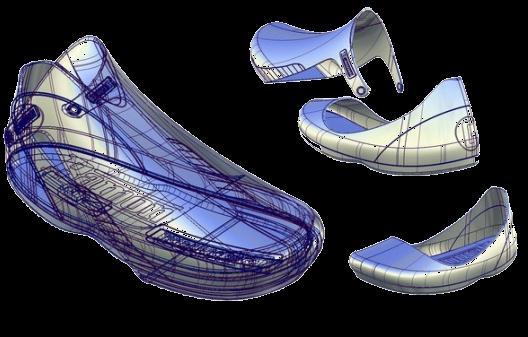

20 PRŮMYSLOVÝ DESIGN I. Rozsah: 64 Cv výuka: 3. ročník Garant předmětu: Ing. Lukáš Procházka Přehled látky - počítačová cvičení: Aplikace pro koncepční design a A-class modeling, možnosti použití v automobilovém průmyslu, objekty, transformace objektů, seskupování objektů, modelovací principy, křivky, plochy, vizualizace, stínování, rendering, pozadí. Softwarové vybavení: Autodesk Alias Design, Autodesk

21 PRŮMYSLOVÝ DESIGN II. Rozsah: 29 Cv výuka: 4. ročník Garant předmětu: Ing. Lukáš Procházka Přehled látky - počítačová cvičení: Aplikace pro vizualizace navržených produktů, import CAD modelů z konstrukčních a designérských aplikací, nasvícení a stínování, materiály, scéna a rendering, úprava renderu v digitálním skicáři. Softwarové vybavení: Autodesk ShowCase, Autodesk

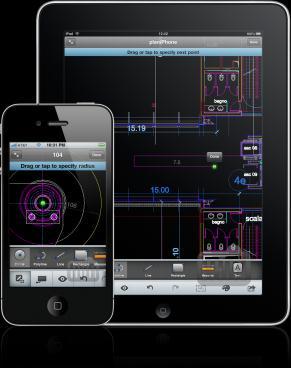

22 POČÍTAČOVÉ NAVRHOVÁNÍ Rozsah: 70 Cv výuka: 1. ročník Garant předmětu: Ing. Lukáš Procházka Přehled látky - počítačová cvičení: Aplikace pro počítačovou podporu ve strojírenství (CAx aplikace), systémy pro správu technických dat, cloudové systémy pro správu dat, textový editor pro přípravu technických zpráv s integrovaným matematickým editorem (MathCAD), aplikace pro přípravu 2D výkresové dokumentace, verze pro mobilní zařízení (Cloud řešení), strojírenská nástavba aplikace pro přípravu výkresové dokumentace, generátory symbolů (drsnosti povrchu, svary, ), knihovny a generátory součástí (ložiska, hřídele, ) Softwarové vybavení: Mathcad, Autodesk AutoCAD, AutoCAD WS, AutoCAD Mechanical, Autodesk

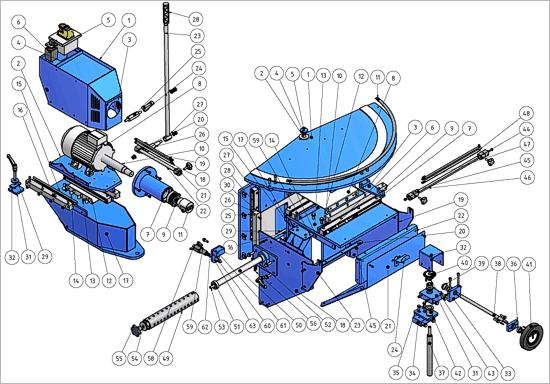

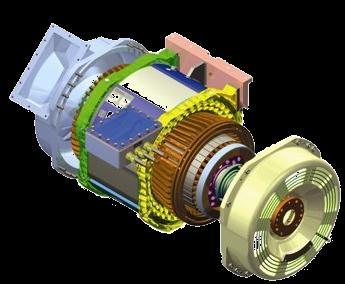

23 POČÍTAČOVÉ KONSTRUOVÁNÍ I. Rozsah: 66 Cv výuka: 2. ročník Garant předmětu: Ing. Lukáš Procházka Přehled látky - počítačová cvičení: Nastavení 3D myši, aplikace pro 3D modelování strojních součástí, sestav a pro přípravu výkresové dokumentace, sketcher 2D skicář, part design 3D objemový modelář součástí, sheet metal design 3D modelář plechových dílů, assembly design 3D modelář sestav, weldment assembly svařence, frames rámové konstrukce, generátory výrobců komponent (Siemens, SMC, Festo, ), assembly presentation prezentace montáže sestav, drawings editor výkresů. Softwarové vybavení: Autodesk Inventor Professional, CAD Creator, INV Publisher, Autodesk

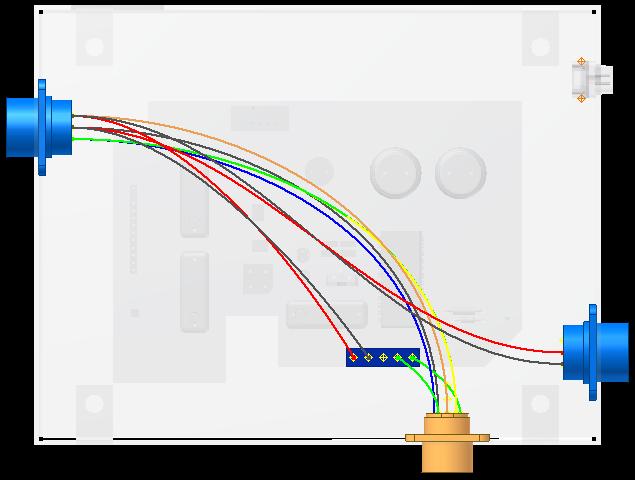

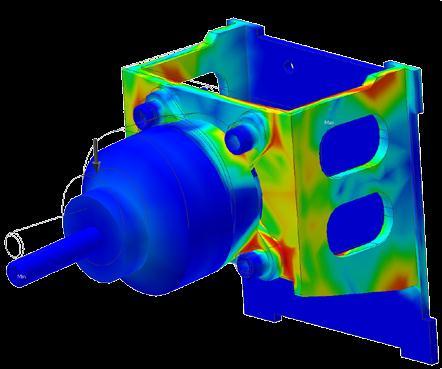

24 POČÍTAČOVÉ KONSTRUOVÁNÍ II. Rozsah: 32 Cv výuka: 3. ročník Garant předmětu: Ing. Lukáš Procházka Přehled látky - počítačová cvičení: Generátory strojních součástí (pružiny, ložiska, ), generátory strojních sestav (ozubené převody, řemenové a řetězové převody, ), návrh strojních součástí (hřídele, ložiska, pera, ), pevnostní analýza součástí a rámů, dynamická analýza sestav, editor kabelových svazků a potrubních systémů, knihovny (kabely, konektory, ), zprávy (reporty). Softwarové vybavení: Autodesk Inventor Professional, Autodesk

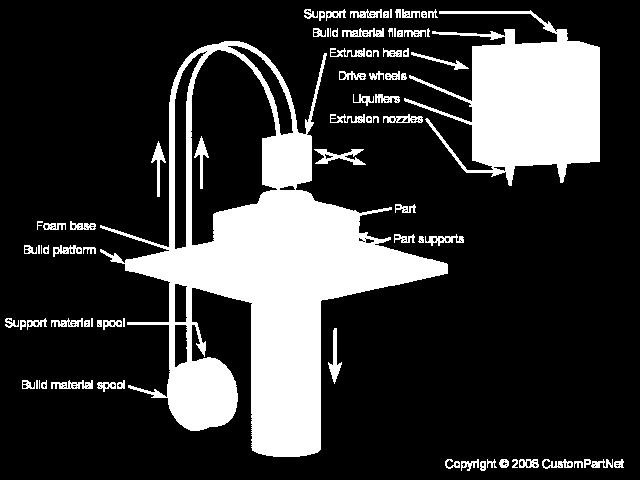

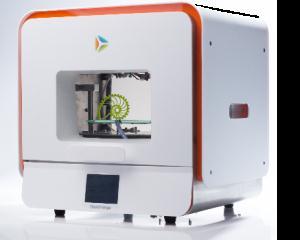

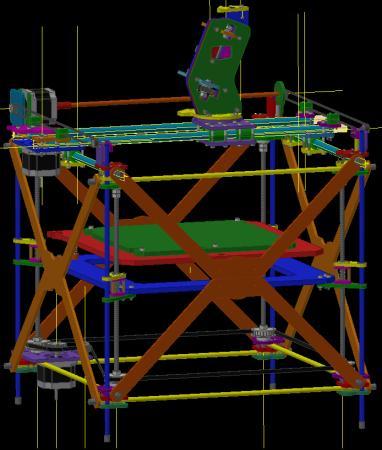

25 VÝROBA PROTOTYPŮ A 3D SKENOVÁNÍ Rozsah: 29 Cv výuka: 4. ročník Garant předmětu: Ing. Lukáš Procházka Přehled látky laboratorní cvičení: Výroba prototypu, příprava a tisk 3D modelů technologií Rapid prototyping (3D tisk), tisk 3D modelů na 3D tiskárnách 3D Systems, DO-IT a Formlabs, metody reverzního inženýrství - 3D skenování, postprocesing (úprava) naskenovaných dat. Softwarové vybavení: Z-Print, Z-Edit, Axon 2, Form software, Artec Studio. 24

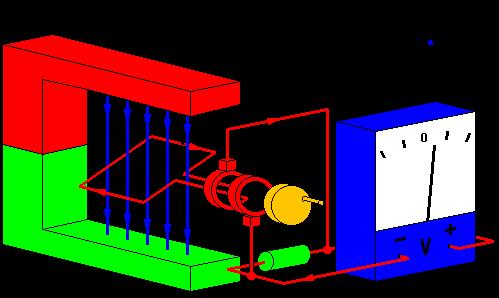

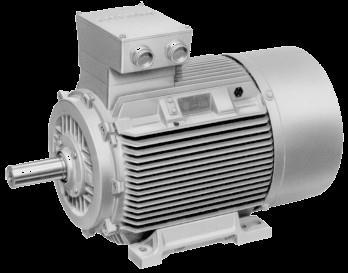

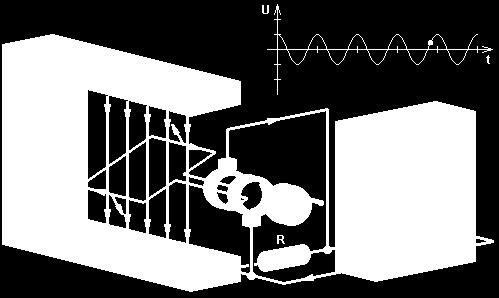

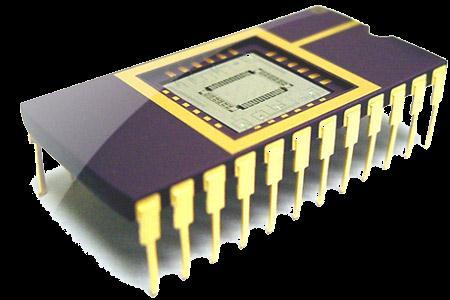

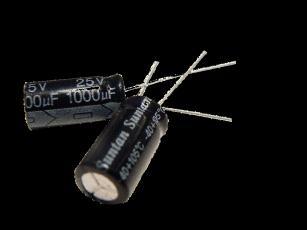

26 ELEKTROTECHNIKA A ELEKTRONIKA I. Rozsah: 70 T výuka: 1. ročník Garant předmětu: Ing. Michal Surkov Přehled látky: Elektrický náboj, napětí a proud, stejnosměrný a střídavý proud, Kirchhoffovy zákony, Ohmův zákon, Coulombův zákon, elektrické pole a jeho intenzita, rezistory a kondenzátory, magnetické a elektromagnetické pole, elektromagnetická indukce, RLC obvody, výkon a práce střídavého proudu, třífázový proud, točivé magnetické pole, elektromagnety, transformátory, elektromotory a generátory. 25

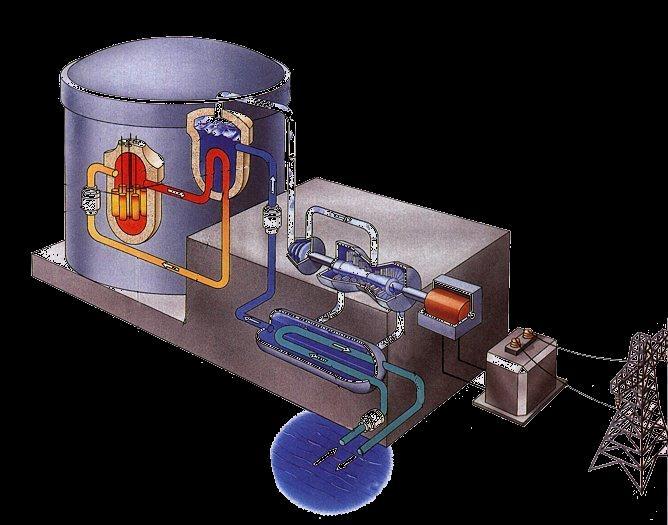

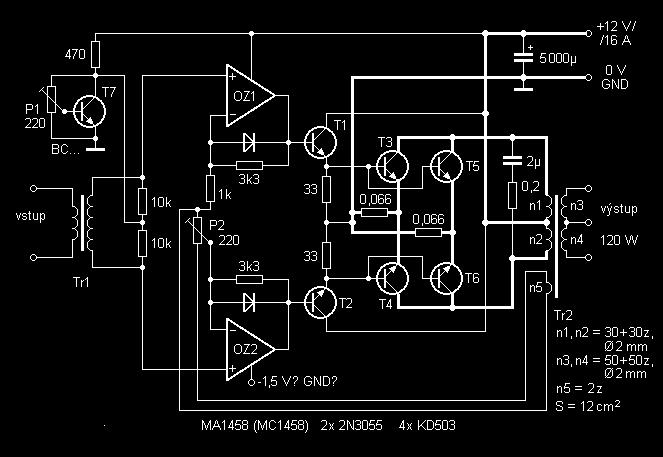

27 ELEKTROTECHNIKA A ELEKTRONIKA II. Rozsah: 33 T výuka: 2. ročník Garant předmětu: Ing. Michal Surkov Přehled látky: Výroba a rozvod elektrické energie, elektrárny, alternativní zdroje energie, elektrické rozvody, ideální el. prvky (R, L, C), polovodiče, diody, tranzistory, tyristory, diodové usměrňovače, filtry, stabilizátory napětí, zesilovače, operační zesilovače, optoelektronické prvky a světlovody. 26

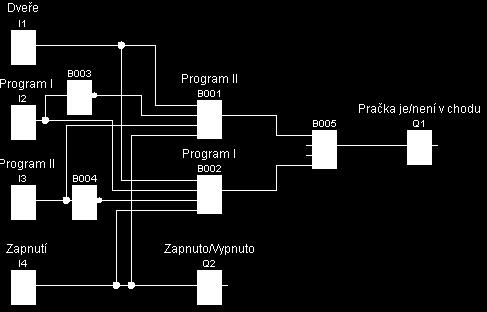

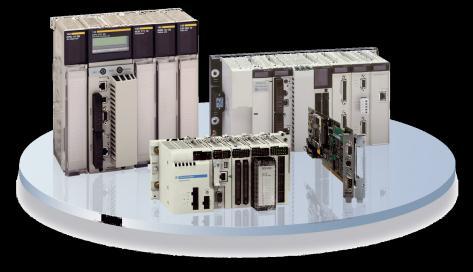

28 AUTOMATIZACE I. Rozsah: 32 T + 32 Cv výuka: 3. ročník Garant předmětu: Ing. Jaroslav Bušek Přehled látky: Vývoj automatizace, mechatronika, logické řízení, kombinační logika, Booleova algebra, logické funkce, Karnaughova mapa, sekvenční logika, klopné obvody (RS, JK, ), registry, čítače, fuzzy logika, senzorika, snímače polohy, rychlosti a zrychlení, snímače síly a tlaku, snímače průtoky a hladiny, snímače teploty, elektrické, pneumatické a hydraulické pohony. Přehled látky - laboratorní cvičení: Kombinační a sekvenční logické funkce, klopné obvody, registry a čítače, programování PLC automatů. 27

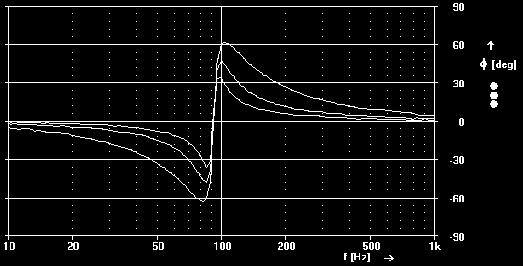

29 AUTOMATIZACE II. Rozsah: 58 T + 29 Cv výuka: 4. ročník Garant předmětu: Ing. Jaroslav Bušek Přehled látky: Statická, dynamická a frekvenční charakteristika, filtry signálů, regulační obvody, diskrétní řízení, vzorkování signálu, A/D a D/A převodníky, rozhranní a sběrnice. Přehled látky - laboratorní cvičení: Pneumatické mechanismy: zapojení pneumatických prvků, elektropneumatika, programování PLC, Řízení a regulace: měření charakteristik, měření regulátorů, měření D/A převodníků, pulzní řízení motorů, vizualizační systémy a řízení robotů. 28

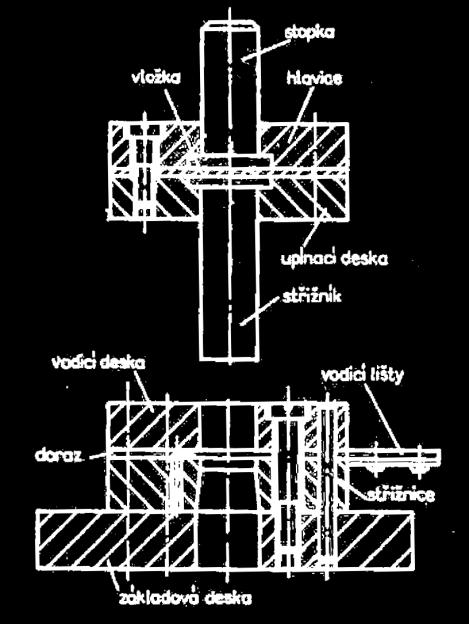

30 TECHNOLOGICKÁ CVIČENÍ I. Rozsah: 64 Cv výuka: 3. ročník Garant předmětu: Ing. Jana Burianová Přehled látky - cvičení: Návrh tažného nástroje, návrh střižného nástroje, návrh nástrojů lisovací techniky, výrobní dokumentace pro soustružení, pro frézování, pro vrtání a pro broušení, návrh protahovacího trnu. Softwarové vybavení: AutoCAD Mechanical, (Autodesk Inventor Professional), Autodesk

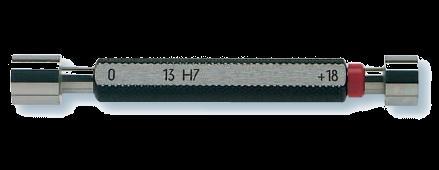

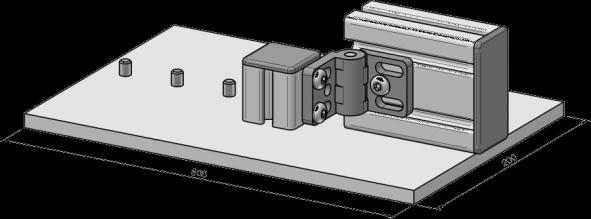

31 TECHNOLOGICKÁ CVIČENÍ II. Rozsah: 58 Cv výuka: 4. ročník Garant předmětu: Ing. Jana Burianová Přehled látky - cvičení: Návrh výrobní dokumentace pro tepelné zpracování, návrh kalibrů, návrh technologického postupu výroby svařence kola, návrh vrtacího přípravku. Softwarové vybavení: AutoCAD Mechanical, (Autodesk Inventor Professional), Autodesk

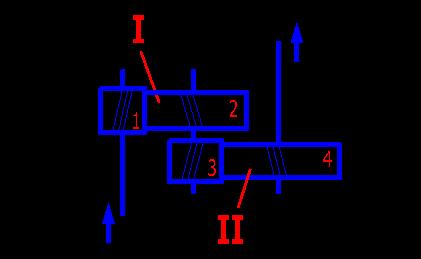

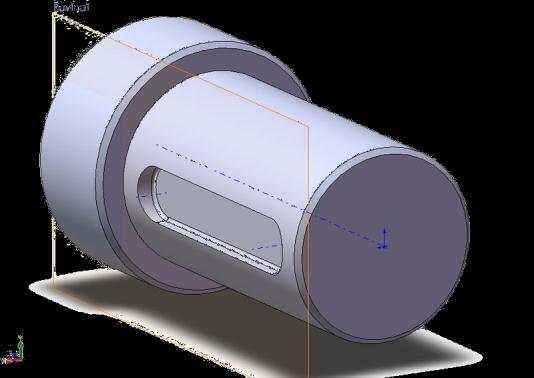

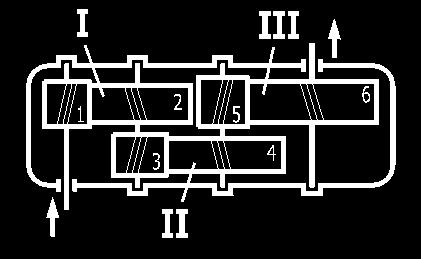

32 KONSTRUKČNÍ CVIČENÍ Rozsah: 58 Cv výuka: 4. ročník Garant předmětu: Ing. Věra Kočová Přehled látky - cvičení: Převody točivého momentu, řemenové převody, řetězové převody, ozubené převody, návrh těsného radiálního a axiálního zajištění, návrh ložisek, návrh kotoučové a pojistné spojky, návrh tlakového vývodu, návrh šroubových spojení, návrh spoje pístu s pístnicí. Softwarové vybavení: AutoCAD Mechanical, Autodesk Inventor Professional, Autodesk

33 PROJEKTOVÉ CVIČENÍ Rozsah: 87 Cv výuka: 4. ročník Garant předmětu: Ing. Lukáš Procházka Přehled látky - počítačová cvičení: Plánování projektů, alternativní aplikace pro počítačovou podporu konstruování, editor schémat, modelář objemových součástí, modelář pro přímé modelování, modelář plechových součástí, výkresy, modelář sestav, pevnostní analýzy, projekt. Softwarové vybavení: Mathcad, Creo Sketch, Creo Layout, Creo Schematics, Creo Simulate, Creo Parametric, Creo Direct, Creo Illustrate. 32

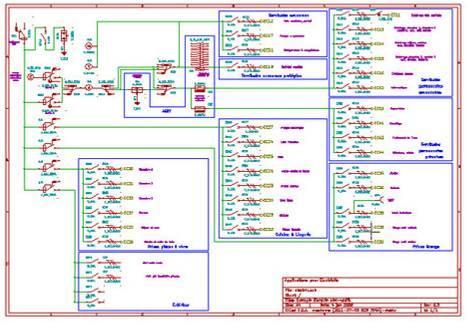

34 PRAXE I. Rozsah: 66 Cv výuka: 2. ročník Garant předmětu: Jiří Beránek, Ivo Ševčík Přehled látky - laboratorní cvičení: Elektrotechnika a elektronika: editor elektrotechnických schémat a plošných spojů, měření základních elektrických veličin, elektrické obvody, elektrické motory a generátory, cívky a kondenzátory, RLC obvody, výroba desek plošných spojů, polovodiče, operační zesilovače, A/D a D/A převodníky Strojírenská technologie: dělení materiálu, tváření (stříhání, rovnání, ), spojování materiálů (nýtování, pájení, svařování, ), montážní a demontážní postupy, šroubové spoje, slévání. Softwarové vybavení: LTspice, KiCAD. 33

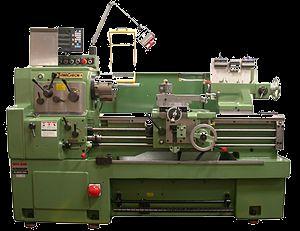

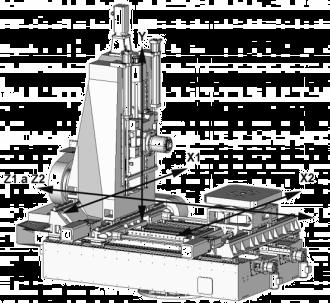

35 PRAXE II. Rozsah: 128 Cv výuka: 3. ročník Garant předmětu: Ing. Lukáš Procházka, Jiří Beránek Přehled látky - laboratorní a počítačová cvičení: Konvenční a CNC obráběcí stroje: BOZP, polotovary a upínací přípravky, nástroje, konvenční obráběcí stroje (soustružení, frézování, vrtání, ), souřadné systémy číslicově řízených strojů, seřízení strojů, ruční programování CNC strojů, ISO kód, podprogramy a cykly, dílenské programování, simulace programu na virtuálním stroji. Počítačová podpora výroby (CAM): partmodelář, import modelů z CAD, soustružení, 2,5D a 3D frézování, 4D a 5D frézování, definice polotovaru a upínání, zásobník nástrojů, cykly, strojní funkce, postprocesory, generování NC kódu. Softwarové vybavení: EdgeCAM, EdgeCAM Partmodelář, S2000, F2000, Mikroprog, (Autodesk Inventor Professional). 34

36 PRAXE III. Rozsah: 58 Cv výuka: 4. ročník Garant předmětu: Ing. Lukáš Procházka, Jiří Beránek Přehled látky - laboratorní a počítačová cvičení: Počítačová podpora výroby (CAM): import modelů, 4D a 5D frézování, 4D soustružení as B osou a proti vřetenem, definice polotovaru a upínání, zásobník nástrojů, cykly, strojní funkce, generování NC kódu, generátor postprocesorů, funkce a sekvence NC kódu, kompilace a ladění postprocesoru. Počítačová podpora robotiky (CAR): knihovna robotů a příslušenství, partmodelář, definice cílů pracovních hlavic (robotů), interpolace drah, orientace pracovní hlavice, rychlé programování, programování multi-pohybů robotů, detekce kolizí, vstupy a výstupy, pracovní časy, optimalizace a simulace. Softwarové vybavení: EdgeCAM, EdgeCAM Partmodelář, ABB RobotStudio, (Autodesk Inventor Professional). 35
