1 ALPEX - GAS BEZPEČNOSŤ FLEXIBILITU DOSTUPNOSŤ Inovatívne riešenie s dôrazom na: Inov 1. V SLOVENSKEJ REPUBLIKE: - s certifikátom č SK06-ZSV v súlade s Tech. pravidlom TPP s realizáciou podľa Podnikovej technickej normy PTN Stručný sprievodca problematikou systému ALPEX-GAS od spoločnosti IVAR CS v otázkach a odpovediach z pohľadu investorov a realizačných firiem.

2 Vážení obchodní priatelia! Dovoľujeme si Vám priblížiť problematiku domových rozvodov plynu z viacvrstvového potrubia ALPEX-GAS na základe viac ako trojročných skúseností z jeho používania na Slovenskom trhu. Spoločnosť IVAR CS, tak završuje dlhodobé úsilie za presadenie tejto pokrokovej technológie v tuzemských podmienkach. Týmto sa nám podarilo dosiahnuť komplexné využitie viacvrstvového potrubia ALPEX pre všetky inštalačné účely v rámci montážneho programu IVARTRIO+, ktorý už dlhodobo využívate. Tento, mnohými z Vás dlho očakávaný moderný systém použitia viacvrstvového potrubia pre rozvod plynu v budovách s pracovným pretlakom do 5,0 bar si už nepochybne našiel svojich zákazníkov a stal sa tak už neodmysliteľnou alternatívou pre tradičné materiálové poňatie domovej plynofikácie. Na základe viac ako trojročných skúseností a poznatkov ČSTZ, ako hlavnej odbornej autority v tejto oblasti, môžeme s uspokojením konštatovať, že neexistuje žiadny racionálny dôvod, prečo nepoužívať tento moderný a bezpečný systém rozvodu plynu. Je to len ďalšia alternatíva k tradičným už existujúcim technológiám, ktorá sa však vyznačuje väčšou flexibilitou montáže s vyššou bezpečnosťou prevádzky, vyššou produktivitou práce i nižšími obstarávacími nákladmi. To sú určite dostatočne pádne argumenty, ktoré vyvolávajú pomerne značný záujem odborných firiem po školení k získaniu potrebného osvedčenia pre montáž systému ALPEX-GAS. Za posledné trojročné obdobie bolo preškolených viac ako 700 záujemcov o túto technológiu. Týmto katalógom sa snažíme problematiku domových rozvodov plynu systémom ALPEX-GAS priblížiť širokému okruhu potenciálnych investorov a realizačných firiem hľadajúcich nové, bezpečné a flexibilné riešenie tohto zadania. Zámerne preto volíme formu otázok a odpovedí, ktoré sa za dobu troch rokov stali najfrekventovanejšími otázkami zo strany laickej i odbornej verejnosti. Detailné a odborné problémy konkrétnej zákazky sme pripravený riešiť, ako s investorom, tak s realizačnou firmou individuálne. Pre získanie kompletnejšieho pohľadu na túto problematiku sme pre Vás pripravili i tematicky zamerané krátke video, Domové rozvody plynu vo viacvrstvovom potrubí do 5,0 bar, podľa PTN , ktoré si môžete pozrieť na našich webových stránkach Pracovný tím IVAR CS, spol. s r. o. 2

3 STRUČNÝ SPRIEVODCA SYSTÉMOM ALPEX-GAS Má tento kvalitatívne nový systém potrubných rozvodov pre domové plynovody oporu v slovenskej legislatíve, alebo sa jedná len o technický výstrelok bez koncepčného a systémového riešenia pre širšie uplatnenie v občianskej výstavbe? východiskovým legislatívnym podkladom je zákon č. 50/1976 Zb. v znení neskorších predpisov (stavebný zákon) a zákon č. 90/1998 Z.z v znení neskorších predpisov (zákon o stavebných výrobkoch), ďalej potom TPP , PTN a v neposlednej rade dotknuté požiarne normy STN 73 08, ktoré sa podarilo v uplynulom období z tohto pohľadu novelizovať. dnes sa teda prípadný záujemcovia o túto technológiu môžu 100% spoľahnúť, že má oporu nielen v medzinárodných normách, napr. STN ISO a ďalších, ale taktiež v slovenskej legislatíve. pripomíname že rozhodujúcu úlohu hrá vždy návod výrobcu, ktorý je postavený na úroveň zákona. V tomto prípade je návod povýšený do formy Podnikovej technickej normy PTN Použitie viacvrstvových rúrok ALPEX-GAS pre rozvod plynu v budovách s pracovným pretlakom do 5,0 bar. PTN je veľmi podrobný návod na navrhovanie, projektovanie, stavbu, montáž a inštaláciu systému ALPEX-GAS, kde sú zahrnuté aj požiadavky vyplývajúce z danej legislatívy PODNIKOVÁ TECHNICKÁ NORMA Technická norma podľa STN EN čl PTN POUŽITIE VIACVRSTVOVÝCH RÚROK ALPEX-GAS PRE ROZVOD PLYNU V BUDOVÁCH S PRACOVNÝM PRETLAKOM DO 5,0 BAR Schválené dňa: ZOPZ O aký materiál sa teda jedná, v čom je špecifický pre rozvod plynu, v čom sú jeho prednosti oproti tradičným materiálom? jedná sa o vysokoakostné viacvrstvové potrubie od firmy Fränkische tvorené hliníkovou nosnou rúrkou, na ktorej z vnútornej i vonkajšej strany je adhézna vrstva a polyetylén, tým je dosiahnutá dobrá tvarová stabilita, fyzikálna a chemická odolnosť, odolnosť voči korózii, atď. ŠRUKTÚRA POTRUBIA ALPEX: vonkajšia a vnútorná časť potrubia z polyetylénu AI vrstva ALPEX stykové vrstvy 3

4 STRUČNÝ SPRIEVODCA SYSTÉMOM ALPEX-GAS rúrka ALPEX-GAS má žltú farbu s použitím protipožiarnych retardérov, spojuje sa štandardným spôsobom pomocou nerozoberateľných tvaroviek typu IVAR.PRESS, tvarovky musia mať označenie GAS, pretože majú špeciálne O-krúžky určené pre použitie na vykurovacie plyny výhodou je jednoduchosť, rýchlosť a spoľahlivosť montáže, flexibilnosť použitia pre vedenie plynu pod úrovňou terénu, vedenie vonkajšieho i vnútorného domového plynovodu podľa PTN obľuba tohto materiálu je daná okrem iného aj plastickou tvarovateľnosťou ohybov a používaním potrubia v návine, čo uľahčuje manipuláciu, urýchľuje montáž, šetrí čas a peniaze za tvarovky, náter apod. dôležitým faktorom je i cenová dostupnosť bez rizika zámerného poškodzovania plynovodu z dôvodu krádeže, ako to býva pri rozvodoch z farebných kovov v špecifických, normou vymedzených situáciách musia byť niektoré časti povrchového vedenia potrubia ALPEX-GAS vo vnútri objektu chránené protipožiarnou armatúrou pred prípadnými účinkami vysokej teploty v prípade požiaru. Pre aký rozsah použitia je tento rozvod plynu vhodný a kde nachádza praktické uplatnenie v montážnej praxi? rozsah použitia systému ALPEX-GAS je určený v rámci TPP , a PTN , jedná sa teda o plynovody s pretlakom zemného plynu, bioplynu a propánu do 5,0 bar od hlavného uzáveru plynu (HUP) odberného plynového zariadenia až po miesto pripojenia koncových zariadení pre spotrebu plynu spaľovaním. najčastejšie uplatnenie nachádza systém ALPEX-GAS v plynofikácií bytov, rodinných domov, bytových domoch, apod. stavieb nevýrobného charakteru použitie vo výrobných objektoch sa riadi STN , tabuľka P Skupiny výroby a prevádzky, kde sú špecifikované jednotlivé pracoviská a prevádzky. domový plynovod začína HUP, ak je tento umiestnený napr. na hranici pozemku, potom je logicky súčasťou domového plynovodu aj rozvod pod úrovňou terénu SHÉMA UMIESTNENIA PROTIPOŽIARNYCH ARMATÚR 1. NP 1. NP PIVNICA 7 1. distribučný plynovod 2. prípojka plynu 3. utesnená chránička priechodu plynu 4. protipožiarna armatúra 5. hlavný uzáver plynu ( HUP) 6. plynový kotol 7. uzáver plynu pred spotrebičom 8. domový uzáver plynu V prípade systému ALPEX-GAS sa často hovorí o nutnosti dodržovania tzv. systémového riešenia domového rozvodu plynu, čo to v praxi pre realizačnú firmu znamená? to je zásadná požiadavka z hľadiska funkčnosti a hlavne bezpečnosti domového rozvodu plynu, pri nedodržaní tejto podmienky rozpracovanej v PTN je zodpovednosť výrobcu (dodávateľa) systému vylúčená v zmysle príslušných predpisov 4

5 STRUČNÝ SPRIEVODCA SYSTÉMOM ALPEX-GAS v praxi to znamená: potrubie ALPEX-GAS, lisovacia tvarovka IVAR.PRESS-GAS a zabezpečovacia armatúra IVAR.TASK (GST) tvorí systémový celok, pre domový plynovod podľa PTN toto systémové riešenie bolo certifikované, odskúšané a povolené k používaniu pre domové rozvody plynu do 5,0 bar, nie je možné v žiadnom prípade tieto komponenty nahradzovať inými bez súhlasu dodávateľa systému systém ALPEX-GAS môže výlučne realizovať pracovník, ktorý bol na túto činnosť riadne preškolený a to buď TI SR, alebo spol. IVAR CS a dostal príslušné osvedčenie, ktoré je neprenositeľné. Samozrejmosťou je, že dotyčný je držiteľom osvedčenia, alebo oprávnenia vydaného TI SR. Čím je daná, často zmieňovaná vysoká bezpečnosť tohto plynového rozvodu z viacvrstvového potrubia ALPEX-GAS pre investora? to je dané celým súborom zmysluplných technických opatrení, ktoré tento typ rozvodu plynu robia jedným z najbezpečnejších vôbec, je to dané predovšetkým: 1) používaním nerozoberateľných spojov typu IVAR.PRESS a veľkou flexibilnosťou použitia, kedy je možné plynovod prakticky zhotoviť skryto, tj. v rôznych druhoch konštrukcií stien, podláh, šácht, podhľadov a takisto pod úrovňou terénu. Plynovod sa ukončuje podomietkovou nástenkou, z ktorej sa následne dopojí spotrebič. Rozvod plynu je tak chránený pred mechanickým poškodením, vandalizmom a vysokou teplotou v prípade požiaru, to sú základné atribúty bezpečného prevádzkovania domového plynovodu bez ďalších technických opatrení. 2) používaním chráničky podľa princípu jeden koniec utesnený - druhý neutesnený, jedná sa o lacné a jednoduché riešenie, ktoré má však obrovský bezpečnostný potenciál, doteraz pri ostatných typoch plynovodov nedocenený, pretože toto riešenie informuje užívateľa o prípadnej poruche, alebo poškodení plynovodu kontinuálne. Prípadný únik plynu je chráničkou odvedený na predom definované miesto, kde sa môžeme o technickom stave plynovodu presvedčiť kedykoľvek, nie len raz za 3 roky pri návšteve revízneho technika. Ideálnym riešením pre vyústenie neutesneného konca chráničky je časť plynovodu pri HUP, potom môžeme mať 100 % prehľad o všetkých častiach domového plynovodu, čo predovšetkým ocenia investori. V určitých prípadoch vymedzených v PTN sa musí chránička použiť povinne, napr. pre vedení plynovodu v zemi, v podlahe, alebo dutých priestoroch apod. CHRÁNIČKA ZVYŠUJE BEZPEČNOSŤ DOMOVÉHO PLYNOVODU používanie chráničky podľa bezpečnostného princípu jeden koniec utesnený, druhý neutesnený zvyšuje vysokou mierou bezpečnosť domového plynovodu 5

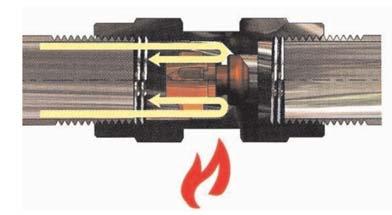

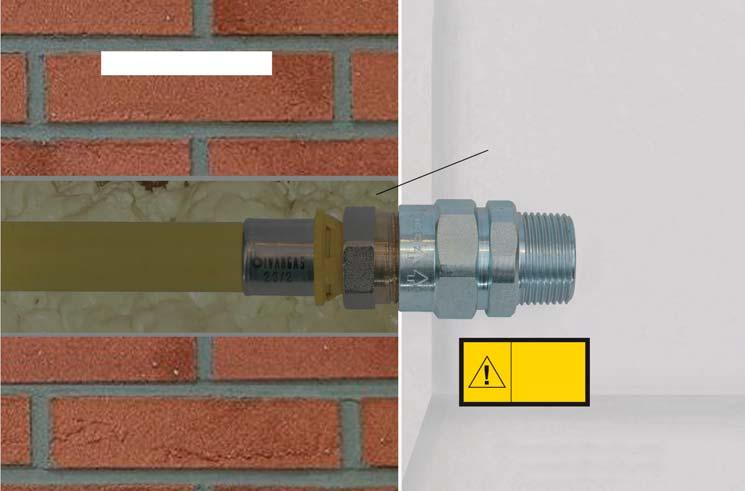

6 STRUČNÝ SPRIEVODCA SYSTÉMOM ALPEX-GAS 3) použitím bezpečnostnej protipožiarnej armatúry, ktorú v súlade s pokynmi PTN používame povinne v prípadoch, kedy plynovod vo vnútri objektu vyústi zo stavebnej konštrukcie (steny, priečky, podlahy) a ďalej pokračuje voľným vedením po konštrukcii. Je to preto tak, že potrubie ALPEX-GAS dlhodobo neodoláva vysokej teplote, v dôsledku čoho by mohlo prísť k netesnosti lisovaných spojov. Správne inštalovaná protipožiarna armatúra, viď. obr. na strane 7 pri náraste okolitej teploty na 95 C samovoľne uzavrie prívod plynu do ohrozeného priestoru a tým zvyšuje bezpečnosť požiarom ohrozeného priestoru. Teplotná odolnosť tejto protipožiarnej armatúry činí 925 C po dobu 60 minút. Bohužiaľ najslabším článkom z pohľadu požiarnej odolnosti býva plynomer a vlastný plynový spotrebič s odolnosťou cca. 380 C a menej PROTIPOŽIARNA ARMATÚRA PRESS-GAS IVAR.TASK 510 IVAR.TASK 511 Je táto bezpečnostná protipožiarna armatúra dostatočne spoľahlivá a ako principiálne funguje? uzatváracia schopnosť tejto armatúry je úplne spoľahlivá v rozmedzí zahriatia na 95 C s toleranciou + 5 C, je to mnohokrát doložené skúšobnými protokolmi rady renomovaných svetových, skúšobní. je to tak preto, že armatúra funguje výhradne na fyzikálnom princípe, kedy po dosiahnutí limitnej teploty dôjde k aktivácií uzáveru tým, že sa odtaví kovová zábrana a pružina vymrští uzatvárací čap do osadenia vo vnútri armatúry, tým dôjde k dokonalému a nevratnému uzatvoreniu prietoku plynu. Jednoduché riešenie býva najspoľahlivejšie. pri skúške v požiarnej skúšobni PAVUS, a.s. Systém rozvodu plynu z viacvrstvových trubiek v podmienkach reálneho požiaru (Protokol č. Pr n) bola potvrdená absolútna spoľahlivosť tohto riešenia, ktoré robí domový plynovod z viacvrstvových trubiek v prípade požiaru bezpečným. protipožiarna armatúra je dnes takmer štandardnou súčasťou väčšiny guľových uzáverov na plyn a) pri prevádzke (T < 95 C) b) po uzatvorení (T > 100 C) 6

7 STRUČNÝ SPRIEVODCA SYSTÉMOM ALPEX-GAS Kam a ako sa umiestňuje protipožiarna armatúra, aby plnila svoju bezpečnostnú funkciu v priestore ohrozenom požiarom? správne umiestňovanie protipožiarnej armatúry je alfou a omegou bezpečnosti domového plynovodu a je podrobne popísané v PTN v odst ak nastane situácia, že nie je možné domový rozvod plynu ďalej chrániť pred účinkami požiaru vedením v konštrukciách stien, podláh, obloženiach apod., tak je nevyhnutné na vyústení potrubia do voľného priestoru aplikovať protipožiarnu armatúru. Jej správne umiestnenie a montáž sú rozhodujúcim faktorom pre ochránenie tohto priestoru pred únikom plynu v prípade požiaru. Ak nebude pripojenie vyhotovené zobrazeným spôsobom, potom nemá žiadny zmysel protipožiarnu armatúru použiť, pretože ak neochránime napojenie tejto armatúry na viacvrstvové potrubie stavebnou konštrukciou (alebo iným spôsobom) pred účinkami vysokej teploty, potom ani aktivovaná protipožiarna armatúra nemôže zabrániť úniku plynu zo spoja pred ňou, ktorý bude vystavený netesnosti v dôsledku vysokej teploty prostredia ZÁVÄZNÝ SPÔSOB INŠTALÁCIE PROTIPOŽIARNEJ ARMATÚRY FIREBAG NA POTRUBIE ALEPX-GAS PRI PRIECHODE STAVEBNOU PRIEČKOU VO VNÚTRI OBJEKTU stavebná konštrukcia - stena Správna inštalácia protipožiarnej armatúry FireBag podľa PTN maltová zmes (protipožiarny tmel) NEZAKRÝVAŤ MUSÍ OSTAŤ VOĽNÉ A PRÍSTUPNÉ miestnosť, do ktorej vstupuje rozvod plynu Aké sú základné požiadavky na montáž systému ALPEX-GAS z hľadiska náradia, pomôcok a správnych postupov pri použití lisovacej technológie IVAR.PRESS? podrobný návod na zhotovovanie nerozoberateľných spojov IVAR.PRESS je taktiež súčasťou PTN , táto problematika je aj predmetom inštruktážneho videa dôležitou podmienkou pre bezchybné spoje je používanie dodávateľom určených odhrotovacích a kalibračných nástrojov, ktorými upravujeme čelo rúrky pred nasunutím tvarovky a následným nerozoberateľným nalisovaním tvarovky na potrubie ALPEX-GAS vlastné zlisovanie sa vykonáva k tomu určeným hydraulickým prístrojom, ktorý musí byť prevádzkovaný a servisovaný v súlade s návodom výrobcu tohto lisu úplne zásadné je rešpektovať požiadavku na používanie lisovacích čeľustí s kontúrou typu B, čeľuste iných profilov sú neprípustné! 7

8 STRUČNÝ SPRIEVODCA SYSTÉMOM ALPEX-GAS lisované spoje IVAR.PRESS na potrubí ALPEX-GAS nemusia byť prístupné pre kontrolu tesnosti ak vytvoríme spoj PRESS so závitovou časťou pre napojenie rôznych armatúr a kompletačných prvkov, potom tento rozoberateľný spoj musí byť prístupný kontrole tesnosti, okrem spojov pri protipožiarnych armatúrach inštalovaných podľa PTN realizačné firmy, ktoré pracujú s viacvrstvovým potrubím pre kúrenárske, alebo vodoinštalačné použitie nemusia nič riešiť, pretože technológia spájania IVAR.PRESS, vrátane náradia a pomôcok je úplne rovnaká aj pri systéme domových rozvodov plynu B IVAR.UNIK IVAR.UNI V čom spočíva, často zmieňovaná flexibilita a jednoduchosť použitia systému ALPEX-GAS pre domový rozvod plynu? Je tento rozvod niečím limitovaný, alebo diskriminovaný oproti existujúcim technológiám pre domové plynovody? flexibilita tohto systému spočíva predovšetkým v ľahkom prispôsobovaní sa konkrétnym podmienkam realizácie a jednoduchosti práce s ním jednou rúrkou je možné vyriešiť celý rozvod začínajúci pri HUP, ktorý postupne vedieme pod úrovňou terénu (v zemi), potom vstupujeme do objektu vstupom pod úrovňou, alebo nad úrovňou terénu, vedieme plynovod po povrchu vonkajšej konštrukcie, vo vnútri objektu vedieme plynovod prednostne podlahovou konštrukciou, konštrukciami stien, priečok, podhľadov, šácht, obloženiami apod., za určitých opatrení vedieme plynové potrubie vo vnútri objektu i na povrchu konštrukcií žiadny z uvedených spôsobov vedenia plynu pomocou systému ALPEX-GAS nevyžaduje špeciálnu ochranu kovovými profilmi proti mechanickému poškodeniu potrubie môžeme plasticky tvarovať, čím sa vyhýbame spojom, ale hlavne sme schopný sa rýchlo prispôsobiť potrebám objektu na bezpečné a pokiaľ možno skryté vedenie a uloženie domového plynovodu, nutnosť presného náčrtu trasy vedenia plynovodu v projektovej dokumentácií je samozrejmosťou využitím bezpečnostnej funkcie chráničky môžeme mať celý plynovod, alebo jeho vybraté časti pod kontinuálnou kontrolou plynotesnosti a teda prevádzkovej bezpečnosti, čo klasický prístup k domovým rozvodom z tradičných materiálov neposkytuje takúto mieru flexibility návrhu domového plynovodu pre projektantov, flexibility pre montáž, bez narúšania architektonickej čistoty interiéru pre investorov, to v súčasnej dobe neprináša žiadny iný tradičný systém, nehľadiac na nadštandardné bezpečnostné opatrenia, ktoré u investorov zvyšujú dôveryhodnosť v bezpečnosť takéhoto riešenia, ktoré prináša do slovenskej praxe zatiaľ iba systém ALPEX-GAS od spoločnosti IVAR CS 8

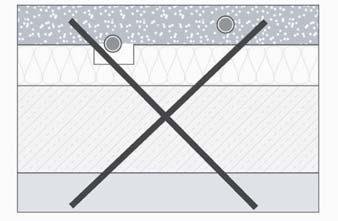

9 STRUČNÝ SPRIEVODCA SYSTÉMOM ALPEX-GAS PREFEROVANÉ SPÔSOBY VEDENIA DOMOVÉHO PLYNOVODU SCHÉMA ULOŽENIA PLYNOVODU ALPEX-GAS V STENÁCH duté tehly malta malta potrubie potrubie chránička Schématické znázornenie vedenia potrubia pod omietkou Schématické znázornenie vedenia potrubia v chráničke SCHÉMA ULOŽENIA PLYNOVODU ALPEX-GAS V PODLAHE a) nesprávne vyhotovenie b) správne vyhotovenie 1 - povrchová vrstva podlahy 2 - vyrovnávacia izolačná vrstva 3 - základná betónová vrstva Aké sú možnosti ukončenia plynovodu ALPEX-GAS v interiéri, respektíve, ako sa pripojujú spotrebiče určené k spaľovaniu plynu k tomuto systému? existujú dve možnosti, doporučujeme preferovať možnosť ukončenia domového plynovodu inštalačnou podomietkovou nástenkou, buď klasickou rohovou, alebo priamou závitovou prechodkou s fixačnou šablónou, ktorá je vhodná pre prestupy zvislými konštrukciami stien apod. koncovou armatúrou typu IVAR.PRESS pre ukončenie domového rozvodu plynu pred spotrebičom je tvarovka PTM 5760 GAS PT 5613 MS-GAS KRYCIA RUŽICA 9

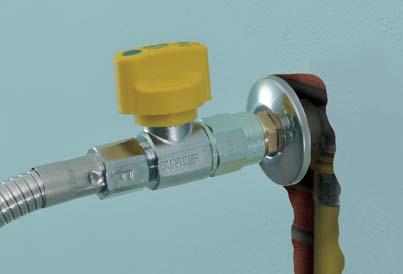

10 STRUČNÝ SPRIEVODCA SYSTÉMOM ALPEX-GAS toto riešenie ukončenia domového plynovodu je výhodné najmä tým, že nám umožňuje následne dopojiť akýkoľvek spotrebič, či už pevne spojený s konštrukciou objektu (kotol), alebo umožňujúce pohyblivé umiestnenie (sporák, varič) ak napojíme spotrebič od nástenky nehorľavou flexibilnou hadicou, alebo trubkou, potom nemusíme používať žiadnu bezpečnostnú armatúru ak použijeme rozvod ALPEX-GAS pre priame napojenie spotrebiča, čo je možné len pri spotrebičoch pevne ukotvených k stavebnej konštrukcii, potom sa na výstupe potrubia pre povrchové vedenie nevyhneme inštalácii protipožiarnej armatúry, čo pripojenie zbytočne predražuje a limituje pre dopojenie neukotvených plynových spotrebičov spol. IVAR CS ponúka dopojovacie nehorľavé flexibilné hadice najvyššej kvality, vrátane špičkovej technológie bajonetového pripojenia, tento uzáver pre odpojenie spotrebiča môže ako jediný obsluhovať návodom poučený laik pre napojenie plynových spotrebičov sa prednostne používajú plynové pripojovacie hadice, ktoré zodpovedajú STN EN , napr. IVAR.FLEXIGAS v tomto prípade nie je nutné k tejto hadici používať bezpečnostné prvky tj. nadprietokovú poistku ani protipožiarnu armatúru Pripojenie koncového plynového spotrebiča pomocou rohového uzáveru s bajonetovým pripojením dvojplášťovej nerezovej hadice Pripojenie koncového plynového spotrebiča pomocou guľového uzáveru a hadicou FLEXIGAS Pokiaľ sa ako realizačná firma rozhodnem pre zhotovenie domového plynovodu zo systému ALPEX-GAS, aké komponenty môžem využiť z ponuky IVAR CS? nevyhnutnou podmienkou je použitie systémových komponentov, o ktorých sme hovorili na začiatku tohto sprievodcu technológie ALPEX-GAS: potrubie v dimenzii 20, 26 a 32 mm, vo zvitku, alebo 5 m tyčiach lisovacie tvarovky pre jednotlivé dimenzie potrubia, v rôznych variantoch bezpečnostné protipožiarne armatúry ostatné ponúkané komponenty a zariadenia doplňujú systém ALPEX-GAS a ich použitie sa riadi podľa jednotlivých ustanovení PTN , alebo požiadavkou realizačnej firmy či investora na ich použitie podľa aktuálneho výberu v katalógu 10

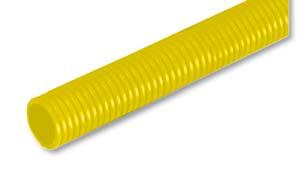

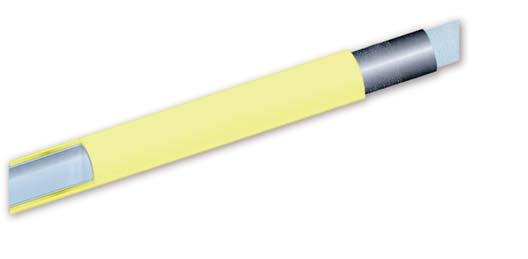

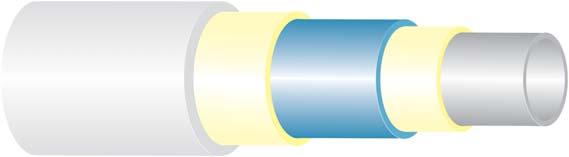

11 VIACVRSTVOVÉ POTRUBIE ALPEX-GAS IVAR.ALPEX-GAS PN 10, T = +60 C Fränkische, pre domové rozvody plynu, spája sa výhradne lisovacími tvarovkami typu IVARPRESS-GAS, AL vrstva min. 0,4 mm ALPEX - GAS x m x 3 50 m x 3 50 m x 2 5 m tyč x 3 5 m tyč x 3 5 m tyč x 2 KOT* 50 m * potrubie ALPEX-GAS vrátane Korugovanej ochrannej rúrky žltej farby KORUGOVANÁ RÚRKA GAS PLYNOTESNÁ CHRÁNIČKA IVAR.KOT-GAS na ochranu plynovodu - zvyšuje mechanickú odolnosť rúrky k identifikácii úniku plynu chráni okolitý priestor pred únikom plynu * 50 m * 25 m * 25 m * 25 m * pri použití spoja pomocou vsuvky IVAR.PRESS GAS je nutné použiť korugovanú rúrku o dimenziu vyššiu VSUVKA PRESS-GAS IVAR.PT 5700-GAS PN 10, T = +120 C pre napojenie ALPEX-GAS potrubia rovnakých priemerov, niklovaná mosadz OT 58, tesnenie HNBR GAS 20 x 20 5/ GAS 26 x 26 5/ GAS 32 x 32 5/80 B REDUKOVANÁ VSUVKA PRESS-GAS IVAR.PT 5700-GAS PN 10, T = +120 C pre napojenie ALPEX-GAS potrubia rôznych priemerov, niklovaná mosadz OT 58, tesnenie HNBR GAS 26 x 20 5/ GAS 32 x 26 5/100 B 11

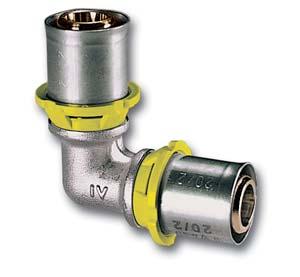

12 KOLENO PRESS-GAS IVAR.PT 5710-GAS PN 10, T = +120 C pre napojenie ALPEX-GAS potrubia rovnakých priemerov materiál niklovaná mosadz OT 58, tesnenie HNBR GAS 20 x 20 5/ GAS 26 x 26 5/ GAS 32 x 32 5/50 B KOLENO ZÁVIT VONKAJŠÍ PRESS-GAS IVAR.PT 5711-GAS PN 10, T = +120 C pre napojenie ALPEX-GAS potrubia na vnútorný závit materiál niklovaná mosadz OT 58, tesnenie HNBR GAS 1/2 M x 20 5/ GAS 3/4 M x 20 5/ GAS 3/4 M x 26 5/ GAS 1 M x 32 5/50 B KOLENO ZÁVIT VNÚTORNÝ PRESS-GAS IVAR.PT 5712-GAS PN 10, T = +120 C pre napojenie ALPEX-GAS potrubia na vonkajší závit materiál niklovaná mosadz OT 58, tesnenie HNBR GAS 1/2 F x 20 5/ GAS 3/4 F x 20 5/ GAS 3/4 F x 26 5/ GAS 1 F x 32 5/70 B 12

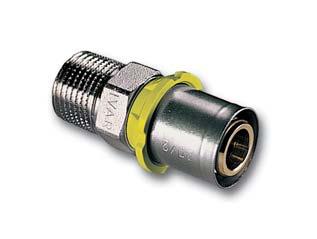

13 NÁSTENKA PRESS-GAS IVAR.PTM 5760-GAS PN 10, T = +120 C pre napojenie ALPEX-GAS potrubia materiál niklovaná mosadz OT 58, tesnenie HNBR GAS 1/2 F x 20 5/ GAS 3/4 F x 20 5/ GAS 3/4 F x 26 5/60 B PRECHODKA - ZÁVIT VONKAJŠÍ PRESS-GAS IVAR.PT 5608-GAS PN 10, T = +120 C pre napojenie ALPEX-GAS potrubia na vnútorný závit materiál niklovaná mosadz OT 58, tesnenie HNBR GAS 1/2 M x 20 5/ GAS 3/4 M x 20 5/ GAS 3/4 M x 26 5/ GAS 1 M x 26 5/ GAS 1 M x 32 5/100 B PRECHODKA - ZÁVIT VNÚTORNÝ PRESS-GAS IVAR.PT 5613-GAS PN 10, T = +120 C pre napojenie ALPEX-GAS potrubia na vonkajší závit materiál niklovaná mosadz OT 58, tesnenie HNBR GAS 1/2 F x 20 5/ GAS 3/4 F x 20 5/ GAS 3/4 F x 26 5/ GAS 1 F x 26 5/ GAS 1 F x 32 5/90 B 13

14 T-KUS PRESS-GAS IVAR.PT 5720-GAS PN 10, T = +120 C pre napojenie ALPEX-GAS potrubia rovnakých priemerov materiál niklovaná mosadz OT 58, tesnenie HNBR GAS 20 x 20 x 20 5/ GAS 26 x 26 x 26 5/ GAS 32 x 32 x 32 5/25 B T-KUS REDUKOVANÝ PRESS-GAS IVAR.PT 5720-GAS PN 10, T = +120 C pre napojenie ALPEX-GAS potrubia rôznych priemerov materiál niklovaná mosadz OT 58, tesnenie HNBR N N N N N N GAS 20 x 26 x 20 5/ GAS 26 x 20 x 20 5/ GAS 26 x 20 x 26 5/ GAS 26 x 32 x 26 5/ GAS 32 x 26 x 26 5/ GAS 32 x 26 x 32 5/ GAS 26 x 26 x 20 5/ GAS 32 x 20 x 20 5/ GAS 32 x 20 x 26 5/ GAS 32 x 26 x 20 5/ GAS 32 x 32 x 20 5/ GAS 32 x 32 x 26 5/25 B T-KUS ZÁVIT VNÚTORNÝ PRESS-GAS IVAR.PT 5722-GAS PN 10, T = +120 C pre napojenie ALPEX-GAS potrubia na armatúru s vonkajším závitom materiál niklovaná mosadz OT 58, tesnenie HNBR GAS 20 x 1/2 F x 20 5/ GAS 20 x 3/4 F x 20 5/100 B 14

15 PROTIPOŽIARNA ARMATÚRA PRESS-GAS - PRIAMA IVAR.TASK 510 NOVINKA PN 5, T = -20 C +160 C prevádzková poistka FIREBAG teplotná odolnosť C - 60 min. materiál pozinkovaná oceľ, mosadz OT 58 N N N TASK510002GAS 1/2 M x 20 5 TASK510004GAS 3/4 M x 26 5 TASK510021GAS 1 M x 32 1 Poznámka: protipožiarna armatúra PRESS-GAS sa používa v prípadoch, keď plynovod ALPEX-GAS vyúsťuje zo stavebnej konštrukcie a pokračuje voľným vedením vo vnútri objektu. PROTIPOŽIARNA ARMATÚRA PRESS-GAS - ROHOVÁ IVAR.TASK 511 NOVINKA PN 5, T = -20 C +160 C prevádzková poistka FIREBAG teplotná odolnosť C - 60 min. materiál pozinkovaná oceľ, mosadz OT 58 N N N TASK511002GAS 1/2 M x 20 5 TASK511004GAS 3/4 M x 26 5 TASK511013GAS 1 M x 32 1 Poznámka: protipožiarna armatúra PRESS-GAS sa používa v prípadoch, keď plynovod ALPEX-GAS vyúsťuje zo stavebnej konštrukcie a pokračuje voľným vedením vo vnútri objektu. MONTÁŽNA ŠABLÓNA PRE FIXÁCIU PRECHODKY PT 5613 S KRYCOU RUŽICOU IVAR.MS-GAS šablóna k fixácii prechodky závit vnútorný - PT GAS určené pre rozmer 1/2 F x 20, 3/4 F x 20 a 3/4 x 26 materiál - pozinkovaný plech krycia ružica - materiál - chróm KÓD GAS GAS ROZMER 1/2 PRESS-GAS 3/4 PRESS-GAS IVAR.MS-GAS KRYCIA RUŽICA 15

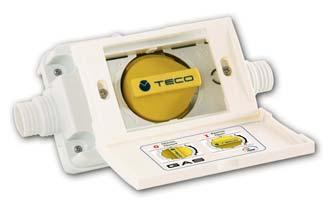

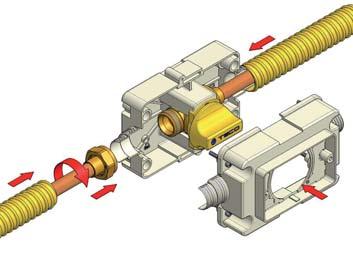

16 GUĽOVÝ UZÁVER PODOMIETKOVÝ IVAR.K2-F IVAR.K2-PL C PN 5, T = C odolnosť proti teplote +650 C po dobu 30 min. obsahuje: guľový uzáver 164 K (+TB 650 C), krabicu pre vstavanú inštaláciu nastaviteľné príchytky, poistné viečko, závit Fe podľa EN plnohodnotná náhrada za typ IVAR.164K rozmery podomietkovej časti V x Š x H - 95 x 140 x 60 mm K213KF0100 1/2 1/10 K2PL0002 dvierka - chróm 1 EN 331 Poznámka: chromované dvierka nie sú súčasťou dodávky, nutné objednať samostatne ROZDEĽOVAČ NA PLYN IVAR.G27 IVAR.G2T7 IVAR.KIT G27 IVAR.G IVAR.G IVAR.SG PN 5, T = C určené pre jednoduchú inštaláciu a bezpečnú prevádzku domácich plynových rozvodov materiál mosadz OT 58 IVAR.G27 - rozdeľovač bez FIREBAGU IVAR.G2T7 - rozdeľovač vrátane FIREBAGU (teplotná odolnosť 925 C / 60 min.) IVAR.KIT G27 - rozdeľovač bez FIREBAGU vrátane podomietkovej skrine IVAR.G x držiak rozdeľovača, materiál plast ABS IVAR.G viečko 3/4 IVAR.SG - podomietková skrinka k rozdeľovaču vrátane držiaku KÓD FIREBAG VÝVODY ROZMER G NIE 2 1 M x 3/4 F G NIE 3 1 M x 3/4 F G2T70200 ÁNO 2 1 M x 3/4 F G2T70300 ÁNO 3 1 M x 3/4 F KITG skriňa podomietková 1 M x 3/4 F KITG skriňa podomietková 1 M x 3/4 F C Príslušenstvo pre IVAR.G27 KÓD VÝVODY ROZMER G G /4 SG SG EN

17 HADICA FLEXIGAS IVAR.FLEXIGAS prevádzkový tlak: 0,5 bar, T = max C teplotná odolnosť +650 C - 30 min. pripojovacia hadica FLEXI GAS, pripojenie prevlečná matica - vnútorný závit materiál nerez, poťah plast KÓD ROZMER PRIETOK DĹŽKA FLG /2 FF 1,75 m 3 /h 750 mm FLG /2 FF 1,51 m 3 /h 1000 mm FLG /2 FF 1,23 m 3 /h 1500 mm FLG /2 FF 1,10 m 3 /h 2000 mm FLG /2 FM 1,75 m 3 /h 750 mm FLG /2 FM 1,51 m 3 /h 1000 mm FLG /2 FM 1,23 m 3 /h 1500 mm Podľa STN EN GUĽOVÝ UZÁVER S PROTIPOŽIARNOU ARMATÚROU FIREBAG K FLEXIGAS HADICI IVAR.G2T PN 5, T = C teplotná odolnosť C - 60 min. prevádzková poistka, vyhotovenie priame alebo rohové materiál niklovaná mosadz OT 58 KÓD ROZMER VYHOTOVENIE G2T400C00 1/2 MM rohové G2T100C00 1/2 FM priame SADA FLEX - ROHOVÝ GUĽOVÝ UZÁVER S PROTIPOŽIARNOU ARMATÚROU FIREBAG A FLEXIGAS HADICA IVAR.KITG2T4 FLEX KÓD ROZMER UZÁVERU ROZMER HADICE KITG2T4FF200 1/2 MM - rohový 1/2 FF KITG2T4FF300 1/2 MM - rohový 1/2 FF KITG2T4FF500 1/2 MM - rohový 1/2 FF KITG2T4FF600 1/2 MM - rohový 1/2 FF KITG2T4FM200 1/2 FM - rohový 1/2 FM KITG2T4FM300 1/2 FM - rohový 1/2 FM KITG2T4FM500 1/2 FM - rohový 1/2 FM Podľa STN EN SADA FLEX - PRIAMY GUĽOVÝ UZÁVER S PROTIPOŽIARNOU ARMATÚROU FIREBAG A FLEXIGAS HADICOU IVAR.KITG2T1 FLEX KÓD ROZMER UZÁVERU ROZMER HADICE KITG2T1FF200 1/2 FM - priamy 1/2 FF KITG2T1FF300 1/2 FM - priamy 1/2 FF KITG2T1FF500 1/2 FM - priamy 1/2 FF KITG2T1FF600 1/2 FM - priamy 1/2 FF KITG2T1FM200 1/2 FM - priamy 1/2 FM KITG2T1FM300 1/2 FM - priamy 1/2 FM KITG2T1FM500 1/2 FM - priamy 1/2 FM Podľa STN EN

18 ZÁVITOVÁ VSUVKA S PROTIPOŽIARNOU ARMATÚROU FIREBAG IVAR.TASK C PN 5, T = C prevádzková poistka - teplotná odolnosť +925 C - 60 min. materiál pozinkovaná oceľ TASK100FM1 1/2 F x 1/2 M 60 TASK200FM1 3/4 F x 3/4 M 50 TASK300FM1 1 F x 1 M 25 TASK400FM1 5/4 F x 5/4 M 6 TASK500FM1 6/4 F x 6/4 M 6 TASK600FM1 2 F x 2 M 6 TASK100FF1 1/2 F x 1/2 F 60 TASK200FF1 3/4 F x 3/4 F 50 TASK300FF1 1 F x 1 F 25 TASK400FF1 5/4 F x 5/4 F 6 TASK500FF1 6/4 F x 6/4 F 6 TASK600FF1 2 F x 2 F 6 Dimenzovanie prietoku viď. návod. Poznámka: FireBag je protipožiarna armatúra pre plyn. Zabraňuje úniku plynu v prípade požiaru. Akonáhle teplota okolia dosiahne C s toleranciou -5 C, uvoľní sa v telese armatúry element, ktorý uzatvorí prívod plynu. FireBag odoláva teplote C po dobu jednej hodiny. GUĽOVÝ UZÁVER PRIAMY S PROTIPOŽIARNOU ARMATÚROU FIREBAG IVAR.G2T10 C PN 5, T = C prevádzková poistka - teplotná odolnosť +925 C - 60 min. materiál niklovaná mosadz OT 58 G2T106C00 1/2 F x 1/2 F 15 G2T107C00 3/4 F x 3/4 F 10 G2T110C00 1 F x 1 F 5 EN 331 Dimenzovanie prietoku viď. návod. Poznámka: FireBag je protipožiarna armatúra pre plyn. Zabraňuje úniku plynu v prípade požiaru. Akonáhle teplota okolia dosiahne C s toleranciou -5 C, uvoľní sa v telese armatúry element, ktorý uzatvorí prívod plynu. FireBag odoláva teplote C po dobu jednej hodiny. GUĽOVÝ UZÁVER ROHOVÝ S PROTIPOŽIARNOU ARMATÚROU FIREBAG PN 5, T = C prevádzková poistka - teplotná odolnosť +925 C - 60 min. materiál niklovaná mosadz OT 58 IVAR.G2T40 C G2T406C00 1/2 M x 1/2 F 15 G2T407C00 3/4 M x 3/4 F 10 G2T410C00 1 M x 1 F 5 EN 331 Dimenzovanie prietoku viď. návod. Poznámka: FireBag je protipožiarna armatúra pre plyn. Zabraňuje úniku plynu v prípade požiaru. Akonáhle teplota okolia dosiahne C s toleranciou -5 C, uvoľní sa v telese armatúry element, ktorý uzatvorí prívod plynu. FireBag odoláva teplote C po dobu jednej hodiny. 18

19 GUĽOVÝ UZÁVER PRIAMY S PROTIPOŽIARNOU ARMATÚROU FIREBAG IVAR.G4T4 PN 5, T = C prevádzková poistka - teplotná odolnosť +925 C - 60 min. materiál niklovaná mosadz OT 58 C KÓD G4T40600 G4T40700 G4T40800 ROZMER 5/4 F x 5/4 F 6/4 F x 6/4 F 2 F x 2 F EN 331 Dimenzovanie prietoku viď. návod. Poznámka: FireBag je protipožiarna armatúra pre plyn. Zabraňuje úniku plynu v prípade požiaru. Akonáhle teplota okolia dosiahne C s toleranciou -5 C, uvoľní sa v telese armatúry element, ktorý uzatvorí prívod plynu. FireBag odoláva teplote C po dobu jednej hodiny. ROHOVÝ UZÁVER NA PLYN S BAJONETOVÝM PRIPOJENÍM A PROTIPOŽIARNOU ARMATÚROU FIREBAG IVAR.R4T IVAR.R4 prevádzkový tlak: 0,5 bar, T = C prevádzková poistka teplotná odolnosť +925 C - 60 min. vonkajší závit - rýchlospojka IVAR.R4T - s protipožiarnou poistkou IVAR.R4 - bez protipožiarnej poistky materiál niklovaná mosadz OT 58 KÓD TYP ROZMER R4TAS030C00 IVAR.R4T 1/2 M x RS* R4030C00 IVAR.R4 1/2 M x RS* * RS - rýchlospojka Podľa STN EN Dimenzovanie prietoku viď. návod. Poznámka: FireBag je protipožiarna armatúra pre plyn. Zabraňuje úniku plynu v prípade požiaru. Akonáhle teplota okolia dosiahne C s toleranciou -5 C, uvoľní sa v telese armatúry element, ktorý uzatvorí prívod plynu. FireBag odoláva teplote C po dobu jednej hodiny. FLEXIBILNÁ HADICA DVOJPLÁŠŤOVÁ NEREZ PRE BAJONETOVÉ UZÁVERY NA PLYN IVAR.R4TD prevádzkový tlak: 0,1 bar, T = max C teplotná odolnosť +650 C - 30 min. materiál nerez AISI 316, iba k R4 a R4T KÓD R4TD0500 R4TD0800 R4TD1000 R4TD1250 R4TD1500 R4TD2000 ROZMER 500 mm - 1/2 F x RS* 800 mm - 1/2 F x RS* 1000 mm - 1/2 F x RS* 1250 mm - 1/2 F x RS* 1500 mm - 1/2 F x RS* 2000 mm - 1/2 F x RS* * RS - rýchlospojka NEOBMEDZENÁ ŽIVOTNOSŤ Podľa STN EN

20 PRÍRUBOVÁ VSUVKA S PROTIPOŽIARNOU ARMATÚROU FIREBAG IVAR.TASF PN 5, T = C prevádzková poistka teplotná odolnosť +650 C - 30 min. materiál príruba - pozinkovaná oceľ C KÓD POČET DIER ROZMER TASF DN 25 TASF DN 32 TASF DN 40 TASF DN 50 TASF DN 65 TASF DN 80 TASF DN 100 TASF DN 125 TASF DN 150 TASF DN 200 NA OBJEDNÁVKU Dimenzovanie prietoku viď. návod. Poznámka: FireBag je protipožiarna armatúra pre plyn. Zabraňuje úniku plynu v prípade požiaru. Akonáhle teplota okolia dosiahne +100 C s toleranciou -5 C, uvoľní sa v telese armatúry element, ktorý uzatvorí prívod plynu. FireBag odoláva teplote C po dobu 1/2 hodiny GUĽOVÝ UZÁVER PLYNU G2 S INTEGROVANOU TLAKOVOU ZÁTKOU IVAR.G2 IVAR.KP1 IVAR.KP2 PN 5, T = C uzáver pre meranie prevádzkového pretlaku v rozvode plynu a skúšku tesnosti systému podľa STN EN 1775 a TPP IVAR.KP merací nástavec vrátane závitovej rýchlospojky 1/4 IVAR.KP rýchlospojka závitová 1/4 IVAR.KP merací nástavec - rýchlospojka pre meracie prístroje TESTO IVAR.KP merací nástavec - rýchlospojka pre meracie prístroje SEITRON KÓD TYP ROZMER G IVAR.G2 3/4 IVAR.KP1000 IVAR.G2 C G IVAR.G2 1 KP1000 IVAR.KP1 1/4 KP2000 IVAR.KP2 1/4 KP2001 IVAR.KP2 1/4 KP2002 IVAR.KP2 1/4 EN 331 IVAR.KP C IVAR.KP2001 IVAR.KP2002 vyskrutkovanie tlakovej zátky naskrutkovanie meracieho nástavca na miesto tlakovej zátky pripojenie meracieho prístroja na merací nástavec pomocou rýchlospojky Poznámka: k demontáži tlakovej zátky, montáži meracieho nástavca a pripojenie meracieho prístroja nie je treba odbornú spôsobilosť, k montáži a opravám podľa vyhlášky 21/1979 zb. v platnom znení, pretože operácia nie je spojená s únikom plynu. 20

21 BEZPEČNOSTNÁ NADPRIETOKOVÁ POISTKA GST TYP L - FM IVAR.GST - L - FM prevádzkový tlak: 15 až 100 mbar, T = C, vonkajšia teplotná odolnosť: +925 C, vnútorná teplotná odolnosť: +200 C prívod F, vývod M materiál: teleso - nerezová oceľ KÓD ROZMER VGAS m 3 /h BALENIE GS DN 15 2,5 20 GS DN 20 2,5 15 GS DN GS DN 25 2,5 10 GS DN GS DN GS DN GS DN GS DN C Poznámka: GST je nadprietoková poistka pre blokáciu prúdenia plynu pri prekročení hornej hranice stanoveného limitu prúdenia BEZPEČNOSTNÁ NADPRIETOKOVÁ POISTKA GST TYP L - MF IVAR.GST - L - MF prevádzkový tlak: 15 až 100 mbar, T = C, vonkajšia teplotná odolnosť: +925 C, vnútorná teplotná odolnosť: +200 C prívod M, vývod F materiál: teleso - nerezová oceľ C KÓD ROZMER VGAS m 3 /h BALENIE GS DN 15 2,5 20 GS DN 20 2,5 15 GS DN GS DN 25 2,5 10 GS DN GS DN GS DN GS DN GS DN Poznámka: GST je nadprietoková poistka pre blokáciu prúdenia plynu pri prekročení hornej hranice stanoveného limitu prúdenia. 21

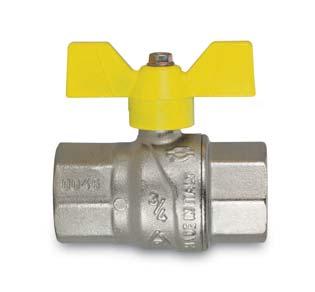

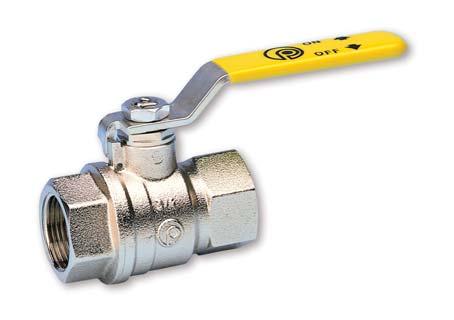

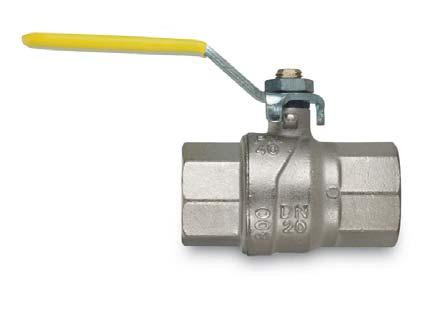

22 GUĽOVÝ UZÁVER PLYN FUTURGAS FIV PN 5, T = C pre plyn, PN 40, T = C pre vodu vnútorný - vnútorný závit FF, vyhotovenie páčka, obojstranne predĺžený závit, ATEST TSÚ Piešťany na vykurovacie plyny podľa EN 331, plnoprietokový materiál niklovaná mosadz OT /4 36/ /8 36/ /2 36/ /4 24/ / /4 8/ /4 4/ /16 GUĽOVÝ UZÁVER PLYN FUTURGAS FIV PN 5, T = C pre plyn, PN 40, T = C pre vodu vnútorný - vnútorný závit FF, vyhotovenie motýľ, obojstranne predĺžený závit, ATEST TSÚ Piešťany na vykurovacie plyny podľa EN 331, plnoprietokový materiál niklovaná mosadz OT /4 36/ /8 36/ /2 36/ /4 24/ / /4 8/32 GUĽOVÝ UZÁVER PLYN FUTURGAS FIV PN 5, T = C pre plyn, PN 40, T = C pre vodu vonkajší - vnútorný závit MF, vyhotovenie motýľ, obojstranne predĺžený závit, ATEST TSÚ Piešťany na vykurovacie plyny podľa EN 331, plnoprietokový materiál niklovaná mosadz OT /4 36/ /8 36/ /2 36/ /4 24/ / /4 8/32 22

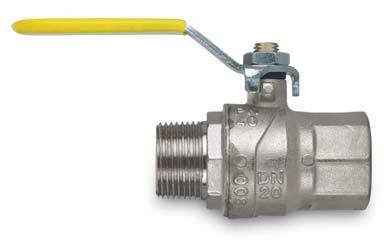

23 GUĽOVÝ UZÁVER PLYN FUTURGAS FIV PN 5, T = C pre plyn, PN 40, T = C pre vodu vonkajší - vnútorný závit MF, vyhotovenie páčka, obojstranne predĺžený závit, ATEST TSÚ Piešťany na vykurovacie plyny podľa EN 331, plnoprietokový materiál niklovaná mosadz OT /4 36/ /8 36/ /2 36/ /4 24/ / /4 8/ /4 4/ /16 GUĽOVÝ UZÁVER PLYN IVAR.G 51 PN 5, T = C vnútorný - vnútorný závit FF, vyhotovenie páčka, ATEST TSÚ Piešťany podľa EN 331, plnoprietokový materiál niklovaná mosadz OT /2 12/ /4 12/ / /4 4/ /4 2/ / / GUĽOVÝ UZÁVER PLYN TROJCESTNÝ IVAR.240 E PN 16, T = C typ L / T, vnútorný závit FFF, vyhotovenie páčka materiál niklovaná mosadz OT E012L / T 1/2 L / T E034L / T 3/4 L / T 8 240E100L / T 1 L / T 4 240E114L / T 5/4 L / T 1 240E112L / T 6/4 L / T 1 240E200L / T 2 L / T 1 240E212L / T 2 1/2 L / T 1 23

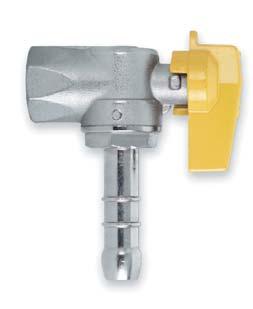

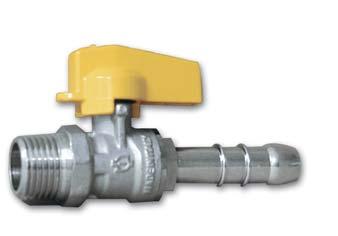

24 VZORKOVACÍ UZÁVER MET FIV.8114R / 8104R FIV.8115R / 8105R PN 5, T = C Ø 14 mm / 1/2, rohový, priamy, vnútorný závit R - rohový, P - priamy, podľa EN 331, plnoprietokový materiál niklovaná mosadz OT R104R Ø 14 x 1/2 F 20/ R104R Ø 14 x 1/2 M 20/ R104P Ø 14 x 1/2 F 20/ R104P Ø 14 x 1/2 M 20/160 FIV.8114 R - rohový FIV.8115 R - rohový FIV.8104 R - priamy FIV.8105 R - priamy VZORKOVACÍ UZÁVER PB FIV.8116R / 8106R FIV.8117R / 8107R PN 5, T = C Ø 9,8 mm / 1/2, rohový, priamy, vonkajší závit R - rohový, P - priamy, podľa EN 331, plnoprietokový materiál niklovaná mosadz OT R104R Ø 9,8 x 1/2 F 20/ R104R Ø 9,8 x 1/2 M 20/ R104P Ø 9,8 x 1/2 F 20/ R104P Ø 9,8 x 1/2 M 20/160 FIV.8116 R - rohový FIV.8117 R - rohový FIV.8106 R - priamy FIV.8107 R - priamy 24

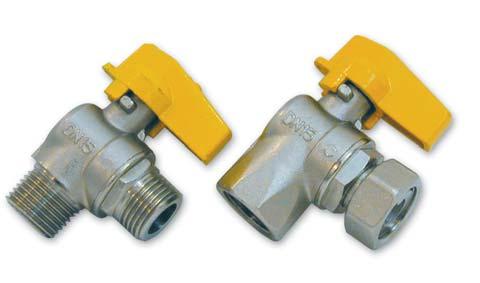

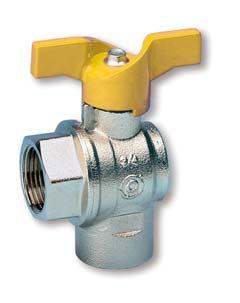

25 GUĽOVÝ UZÁVER PLYN ROHOVÝ FIV.8110R/8113R FIV.8111R/8118R FIV.8112R/8119R PN 5, T = C vnútorný - vnútorný závit FF, vnútorný - vonkajší závit FM, MF, 8118R076, 8119R076 s prevlečnou maticou, vyhotovenie motýľ, podľa EN 331 materiál niklovaná mosadz OT R104 1/2 FF R076 1/2 FM R104 1/2 MF R076 1/2 MM R076 1/2 FF R076 1/2 MF 20 GUĽOVÝ UZÁVER PLYN ROHOVÝ IVAR.G 59 IVAR.G 59/9 PN 5, T = C vnútorný - vnútorný závit FF, vnútorný - vonkajší závit MF, vyhotovenie motýľ, podľa EN 331 materiál niklovaná mosadz OT 58 KÓD TYP ROZMER BALENIE G 59 3/4 FF G 59 1 FF G 59/9 3/4 FM G 59/9 1 FM 8 IVAR.G 59 IVAR.G 59/9 25

26 DETEKTOR ÚNIKU PLYNU - BEAGLE IVAR.BEAGLE MET IVAR.BEAGLE GPL mikroprocesorový detektor úniku plynu pre domácnosti, možnosť ovládania uzatváracích ventilov, obsahuje testovacie funkcie, -15 % +10 % napätie: 230 V ~ -15 / +10 % výstup: 10 (2) A / 250 V snímač: polovodič SnO 2 KÓD TYP PLYN RGDME5MP1 IVAR.BEAGLE MET zemný RGDGP5MP1 IVAR.BEAGLE GPL propán-bután AKTÍVNA BEZPEČNOSTNÁ FUNKCIA Poznámka: Je možné objednať sadu detektoru úniku plynu s elektroventilom bez prúdu zatvorené (kód RGDKMETM pre zemný plyn a RGDKGPLM pre propán-bután) DETEKTOR ÚNIKU PLYNU IVAR.RGD MET IVAR.RGD GPL mikroprocesorový detektor úniku plynu pre domácnosti, možnosť ovládať oba typy uzatváracích ventilov a to verziu na 230 V i na 12 V, obsahuje testovacie funkcie aj funkciu pre vypnutie zvuku napätie: 230 V ~, -15 / +10 % výstup: 6 (2) A / 250 V ~ SPST snímač: polovodič SnO 2 možnosť vykonania funkčného testu a diagnostickej funkcie v súlade s EN AKTÍVNA BEZPEČNOSTNÁ FUNKCIA KÓD TYP PLYN RGDMETMP1 IVAR.RGD MET zemný RGDGPLMP1 IVAR.RGD GPL propán-bután Poznámka: Je možné objednať sadu detektoru úniku plynu s elektroventilom bez prúdu zatvorené (kód RGDKMETM pre zemný plyn a RGDKGPLM pre propán-bután) DETEKTOR KONCENTRÁCIE CO IVAR.RGD COK mikroprocesorový detektor koncentrácie kysličníku uhoľnatého (CO) pre domácnosti, s možnosťou ovládania uzatváracích ventilov, ventilátorov alebo iných elektrických pohonov 230 V napätie: 230 V ~, -15 / +10 % výstup: 2x 6(2) A / 250 V snímač: elektrochemický článok možnosť vykonania funkčného testu a diagnostickej funkcie AKTÍVNA BEZPEČNOSTNÁ FUNKCIA KÓD REAKCE PLYN RGDCOKMP1 pre kumulované meranie CO 26

27 EXTERNÝ SENZOR IVAR.SGA MET IVAR.SGA GPL IVAR.SGA MET - externý senzor pre detekciu zemného plynu IVAR.SGA GPL - externý senzor pre detekciu propán-butánu KÓD TYP PLYN SGAMET IVAR.SGA MET zemný SGAGPL IVAR.SGA GPL propán-bután Poznámka: určené pre pripojenie k detektorom typu IVAR.RGD MET, GPL DETEKTOR ÚNIKU ZEMNÉHO PLYNU IVAR.RGI ME1 MSX2 centrálny detektor úniku plynu pre priemyselné použitie, možnosť pripojenia 1x externého senzora, 1x externého alarmu, 1x externého elektroventilu, možnosť napojiť na záložný zdroj napätie 230 V~, -15 / +10 %, výstupné relé 1-4 (2) A/250 V~ SPDT, výstupné relé (alarm) 2-4 (2) A/250 V~ SPST KÓD NAPÄTIE PLYN RGIME1MSX2 230 V zemní AKTÍVNA BEZPEČNOSTNÁ FUNKCIA ZBERNICA PRE DETEKCIU ÚNIKU PLYNU IVAR.RGI 001 MSX2 zbernica pre detekciu úniku plynu je nevyhnutné pripojiť 1 až 2 senzory úniku plynu SGI ME1, možnosť napojenia externého alarmu a záložného zdroja napätie 230 V~, -15 / +10 %, výstupné relé 1-4 (2) A/250 V~ SPDT, výstupné relé (alarm) 2-4 (2) A/250 V~ SPST KÓD NAPÄTIE PLYN RGI001MSX2 230 V zemní 27

28 EXTERNÝ SENZOR ÚNIKU ZEMNÉHO PLYNU IVAR.SGI ME1 IVAR.SGI ME1 M externý senzor úniku plynu k pripojeniu na detektor úniku plynu IVAR.RGI ME1 MSX2, alebo na zbernicu pre detekciu úniku plynu IVAR.RGI 001 MSX2 IVAR.SGI ME1 - bez možnosti priameho napojenia záložného zdroja IVAR.SGI ME1 M - s možnosťou priameho napojenia záložného zdroja KÓD TYP NAPÄTIE PLYN SGIME1 IVAR.SGI ME1 230 V zemný SGIME1M IVAR.SGI ME1 M 230 V zemný DETEKTOR CO IVAR.RGI CO0 L42 priemyselný detektor koncentrácie CO, s možnosťou ovládania uzatváracích elektroventilov, ventilátorov a externého alarmu napätie 230 V ~, -15 / +10 %, výstup 2 x 6 (2) A / 250 V SPDT, IP40 KÓD RGICO0L42 ELEKTROVENTIL NA PLYN - NC IVAR.EVGNC prevádzkový tlak 500 mbar, T = C napätie 230 V bez prúdu ventil uzatvorený - NC C KÓD ROZMER EVGPCFM015SE 1/2 EVGPCFM020SE 3/4 EVGPCFM025SE 1 EN 161 Upozornenie: uzatvorený ventil treba ručne vyresetovať toto opatrenie treba urobiť, aj po výpadku elektrickej energie v rozvodnej sieti 28

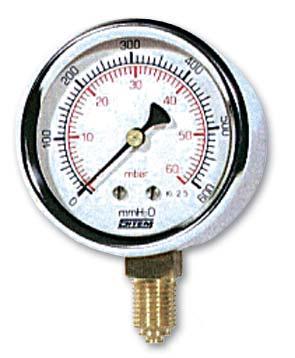

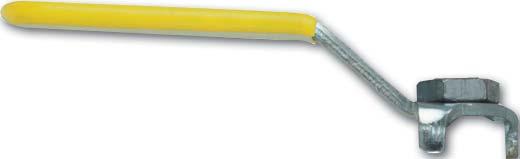

29 ELEKTROMAGNETICKÝ VENTIL NA VYKUROVACIE PLYNY - NC IVAR.EVPNC pracovný tlak do 360 mbar, T max. +85 C, PN 16, napätie 230 V, krytie IP 65, teplota prostredia C určené pre domové rozvody plynu s max. pretlakom do 360 mbar vhodné pre automatické uzatvorenie prívodu plynu k domovým a bytovým spotrebičom v spojitosti s inštaláciou detektoru úniku plynu alebo detektoru koncentrácie CO vhodné pre bezpečný chod (blokáciu) plynových spotrebičov v závislosti na ovládaní prívodu vzduch do priestoru, nútené vetranie, digestor a pod. automatická funkcia zatvárania - otvárania ventilu bez prúdu ventil uzatvorený - NC C KÓD ROZMER EVGACFM015SE 1/2 EVGACFM020SE 3/4 EVGACFM025SE 1 EN 161 MANOMETER RADIÁLNY PRE PLYN IVAR.MM 63 T = -20 až +90 C priemer 63 mm, spodné napojenie1/4" KÓD MM63060MJ MM63100MJ TLAK 0-60 mbar/mm H 2 O mbar/mm H 2 O PÁČKA KU GUĽOVÉMU UZÁVERU IVAR.FUTURGAS FUTURGAS - materiál kov náhradný diel KÓD TYP ROZMER 4320T004 FUTURGAS 1/4-3/4 4320T006 FUTURGAS 1-5/4 4320T008 FUTURGAS 6/4-2 FUTURGAS MOTÝĽ KU GUĽOVÉMU UZÁVERU IVAR.FUTURGAS FUTURGAS - materiál hliník náhradný diel KÓD TYP ROZMER FUTURGAS 1/4-3/ FUTURGAS 1-5/4 FUTURGAS 29

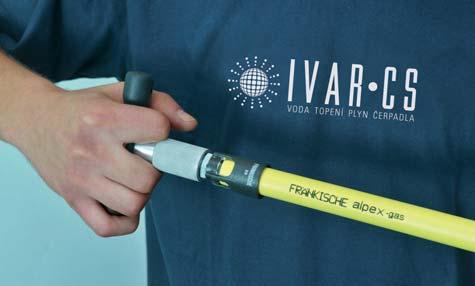

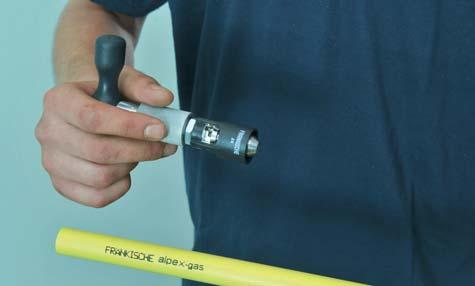

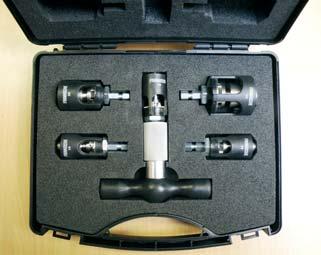

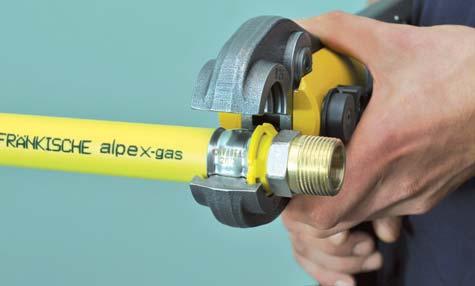

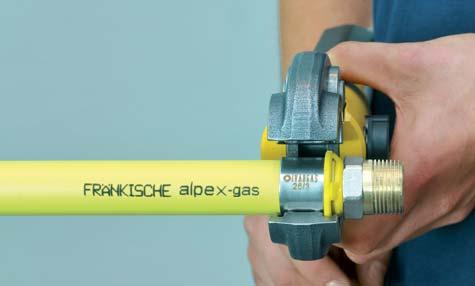

30 ZÁSADNÉ MONTÁŽNE POŽIADAVKY NA BEZCHYBNÉ SPÁJANIE POTRUBIA IVAR.ALPEX S TVAROVKAMI TYPU IVAR.PRESS-GAS Pred používaním výrobkov spoločnosti IVAR CS sa podrobne zoznámte s návodom výrobcu, ktorý je pre Vás záväzný a nie je možné sa od neho odkloniť. Výrobca neručí za škody spôsobené nedodržaním montážnych postupov a inštrukcií uvedených v návode k výrobku. 1. KALIBRÁCIA A ODHROTOVANIE ČELA VIACVRSTVOVEJ RÚRKY IVAR.ALPEX-GAS Vloženie odhrotovača priemeru 20 mm do univerzálneho držiaka pre priemery mm. Odhrotovanie a úprava čela rúrky. otáčaním v smere hodinových ručičiek. 2. NASUNUTIE TVAROVKY NA POTRUBIE ROVNOBEŽNE S JEHO OSOU BEZ OTÁČANIA 1 2 Vsunutie tvarovky IVAR.PRESS-GAS na odhrotovanú a skalibrovanú rúrku IVAR.ALPEX-GAS. Detail správneho zasunutia tvarovky IVAR.PRESS-GAS na potrubie IVAR.ALPEX-GAS: 1. vizuálna kontrola správneho umiestnenia rúrky pred lisovaním 2. identifikácia tvarovky IVAR.PRESS-GAS 3. VLOŽENIE A ARETÁCIA TVAROVKY V LISOVACÍCH ČEĽUSTIACH S KONTÚROU B Správne založenie vodiaceho plastového krúžku tvarovky do fixačnej drážky čeľuste typu B 1. fixačná drážka čeľustí kontúry B 2. detail umiestenia rúrky v priehľadovom otvore vodiaceho krúžku tvarovky Pohľad na správne vykonanú lisovaciu operáciu potrubia IVAR.ALPEX-GAS s tvarovkou IVAR.PRESS-GAS 1. detail odtlačku lisovacej kontúry B 2. správna poloha potrubia po lisovaní 30
