1 VirtualizaceKlatovské nemocnice a.s. Jiří Johánek Štěpán Douša

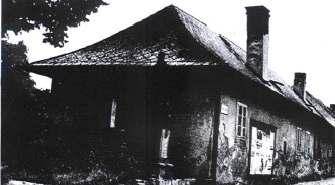

2 Historie nemocnice téměř současně se založením města Klatovy (1263) se vyvíjí na Klatovsku zdravotnictví Zdravotnická tradice trvající 700 let 1289 založena první nemocnice Křížovnický špitál sv. Ducha Konrádem z Nepomuka budova slouží až do roku 1931 jako chorobinec 1725 přestěhován do Nižoltského špitálu

3 Skutečná městská nemocnice s právem veřejnosti zřízena v domě čp. 6 (Dalkovskémdomě), později domov důchodců 45 lůžek Používána do roku 1914

4 Výstavba nové nemocnice Nemocnice nevyhovuje 1908 rozhodnuto o vybudování okresní nemocnice stavba nové nemocnice

5 Základy nových pavilónů

6 1914 slavnostní otevření letos 100 let Náklady včetně vybavení Kč

7

8

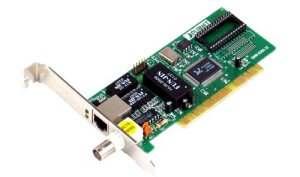

9 První síť????? První pokusy o počítačovou síť 1995 Oddělení chirurgie Cca 10 PC Koaxiál Maximální rychlost 10 Mb/s Program NEMO

10

11 Vybudování síťové infrastruktury Rok 2002 vybudování nové počítačové sítě Technologie od firmy Siemens Pavilóny propojeny optikou Server Windows 2000 zrcadlení 2 HDD, 2x70 GB (později 2x150GB) 2003 NIS Akord

12 Budova chirurgie umístění serverovny

13

14

15 Stará serverovna

16

17 Rok 2005 cluster, raid6 600 GB Dnes záloha DC

18 RDG -digitalizace Rok 2007 nepřímá digitalizace 2 nové servery + diskové pole 3TB

19 První virtualizace ve staré serverovně 3 blade 6 TB diskové pole Přesunutí SQL serveru s NIS

20 Nový monoblok nemocnice 2007 rozhodnutí o výstavbě nového monobloku výstavba Cena 1,2 mld. Kč Vybavení cca 500 miliónů Kč

21

22

23 Co je to virtualizace Virtualizace je simulování prostředí jednotlivých počítačů nebo serverů na hadwarovéplatformě virtualizačnímsoftwarem (u nás VMware). Software hosta (celý OS + programy) bežíjako by byl naistalován na samostatném HW. Typicky je simulováno více takových virtuálních strojů na jednom fyzickém stroji. Cloudcomputingje postaven na pilířích virtualizace. Virtualizovanémohou být pc, servery, sítě, datová úložiště, ale i celá datová centra. Virtualizaceserverů například umožňuje spouštět více virtuálních serverů nad jedním fyzickým serverem. V datovém centru, kde bude využita virtualizace, bude použito alespoň 7 vrstev virtualizace:

24 7 vrstev serverová virtualizace, virtualizace datového úložiště, virtualizace sítí, správa virtualizace, virtualizace desktopů, virtualizace prezentační vrstvy, virtualizace aplikací.

25 Cíle ICT strategie Hlavní cíle pro vybudování datového centra a privátního cloudu: hardware pro centrální úložiště rentgenových snímků pro Zdravotnický holding Plzeňského kraje, hardware a software pro centrální manažerský informační systém pro řízení nemocnic ve Zdravotnickém holdingu, centrální využití softwarových aplikací, snížení nákladů na ICT technologie, centrální správa aplikací, sdílení dat, sjednocení SW pro kancelářské aplikace, sjednocení databázových systémů, provoz terminálových serverů Sjednocení systémů a využití licencí pro všechny nemocnice v rámci holdingu. Na základě licenční politiky firmy Microsoft bylo rozhodnuto o sjednocení SQL databází na SQL server 2012.

26 Požadavky na systém Z požadavků jednotlivých nemocnic a Zdravotnického holdingu vyplynuly následující požadavky: bez výpadkový provoz serverů a infrastruktury 24x7x365 dní v roce, dostatečná kapacita pro ukládání snímků, možnost rozšiřování kapacity dostatečný výkon serverů, možnost zvyšování výkonu, zabezpečení dat, zabezpečení přístupu k datům. Systém je nutné řešit jako bez výpadkový, protože v systému budou uloženy rentgenové snímky z diagnostických přístrojů. Bude zde také dostupný archiv RDG snímků pro celý holding nemocnic Plzeňského kraje.

27 Vybudování datového centra Pro vybudování datového centra byla zvolena místnost v suterénu o ploše 65m2. Tento prostor byl zvolen pro snadnější přístup při stěhování. Nachází se v prostoru technického zázemí nemocnice. Rizikem umístění centra v suterénu je možnost zaplavení datového centra při poruše rozvodů vody či topení, popřípadě je zde možné zaplavení extrémními srážkami.

28 Nová serverovna

29

30

31 Napájení Napájení datového centra je řešeno přímým přívodem z transformátorové stanice. Přívod je jištěný 150 A jističem. Do prostoru serverovnyjsou přivedeny dva přívody elektrické energie; zálohovaný a nezálohovaný. Na nezálohovaný okruh je zapojena UPS Eaton. UPS má kapacitu 9 kw. Kapacita UPS je spočítána na provoz 1 hod při plné zátěži.

32

33 Chlazení Místnost datového centra je klimatizovaná. Klimatizace je řešena dvěma klimatizačními jednotkami. Každá jednotka má kapacitu 16 kw. Jednotky jsou na sobě nezávislé, jsou napojeny na zálohovanou síť. Jedna jednotka dokáže uchladit celé datové centrum. Klimatizační jednotky jsou zdvojené, kvůli redundanci. Při výpadku jedné jednotky nedojde k ohrožení provozu datového centra. Je také možné provádět servis obou jednotek bez narušení provozu.

34

35 Rozvaděče Servery, datové úložiště a switchejsou uloženy ve standardních rozvaděčích RACK. Každé zařízení má svůj vlastní rozvaděč. Každý rozvaděč má dvě větve napájení - zálohovanou a nezálohovanou.

36

37 Virtuální server + 3PAR pole

38 Zlepšení administrace jednotlivých aplikací Dostupnost volných zdrojů (procesor, paměť, disk) nárůst počtu virtuálních serverů 16 Každá aplikace má svůj vlastní server jsou na sobě nezávislé Lepší ovladatelnost jednotlivých aplikací

39 Porovnání výkonu staré a nové serverovny Výpočetní zdroje serveroven. Stará serverovna Nová serverovna Rozdíl Celkové zdroje CPU 30,4 GHz 115 GHz 84,6 GHz Celková paměť 31 GB 191 GB 160 GB Celkovádisková kapacita 3TB 20TB 17TB navýšení celkových procesorových zdrojů o 378% zvýšení celkové paměti o 616% navýšení diskové kapacity o 666%.

40 Využití procesorového výkonu V následujícím grafu je uvedeno měsíční využití celkového procesorového (CPU) výkonu ve virtualizovanémcloudprostředí.

41 VC client

42

43

44

45

46 Děkujeme za pozornost
