HYDROIZOLACE SikaProof PLNĚ PŘILNUTÝ MEMBRÁNOVÝ SYSTÉM PRO HYDROIZOLACI ZÁKLADŮ TECHNOLOGIE A SYSTÉMY

Transkript

1 SikaProof PLNĚ PŘILNUTÝ MEMBRÁNOVÝ SYSTÉM PRO HYDROIZOLACI ZÁKLADŮ TECHNOLOGIE A SYSTÉMY

2 SikaProof VYSOCE FLEXIBILNÍ A PLNĚ PŘILNUTÝ MEMBRÁNOVÝ SYSTÉM S FÓLIÍ FPO ZÁKLADY A VŠECHNY PODZEMNÍ KONSTRUKCE, které jsou vystaveny agresivním podmínkám půdy a napětí, nebo ty, kde je nutné zajištění zcela suchého vnitřního prostředí, mají stěžejní potřebu spolehlivého a trvanlivého řešení vodotěsnosti s dlouhou životností. Funkce hydroizolace by měla být navržená tak, aby zahrnovala ochranu samotné betonové konstrukce před potenciálně škodlivými vlivy agresivních přírodních vlivů, plynů v půdě, podzemní nebo mořské vodě. Sika poskytuje jedinečné plně přilnuté, vysoce flexibilní membránové FPO systémy, které mohou snadno splnit všechny přísné požadavky a bezpečně vyřešit potřeby majitele vytvořit a udržet nové nebo stávající základy trvanlivě a bezpečně vodotěsné. V dnešní době se základy a další podzemní konstrukce musí přizpůsobit stále náročnějším požadavkům na provedení, a to kvůli záměrům majitelů na využití suterénních prostor obytných budov jako obytné a rekreačních prostory nebo prostory pro speciální technická zařízení, údržbu anebo skladovací prostory v komerčních budovách. Díky své jednoduché, rychlé a bezpečné aplikaci lze jedinečný systém SikaProof využít nejen pro nové konstrukce, ale i při rekonstrukci podzemních staveb, což získává stále větší důležitost. Jedinečné, plně přilnuté membránové systémy SikaProof, poskytují vysokou úroveň vodotěsnosti svým klíčovým charakterem plošného spojení. Chrání nejen betonovou konstrukci, ale vytvořené těsné spojení spolu s betonem zabraňuje bočnímu podtékání vody či její migraci mezi betonovou konstrukcí a fólií. Vysoká spolehlivost a vodotěsnost zajištěná systémem SikaProof v kombinaci se zkušenostmi z celého světa za více než 45 let, dává majitelům, projektantům a realizátorům základových konstrukcí nejvyšší důvěru v dosažení svých cílů. 2

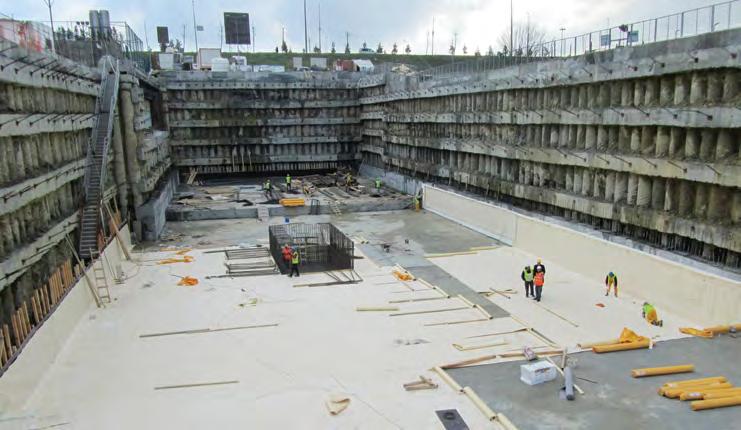

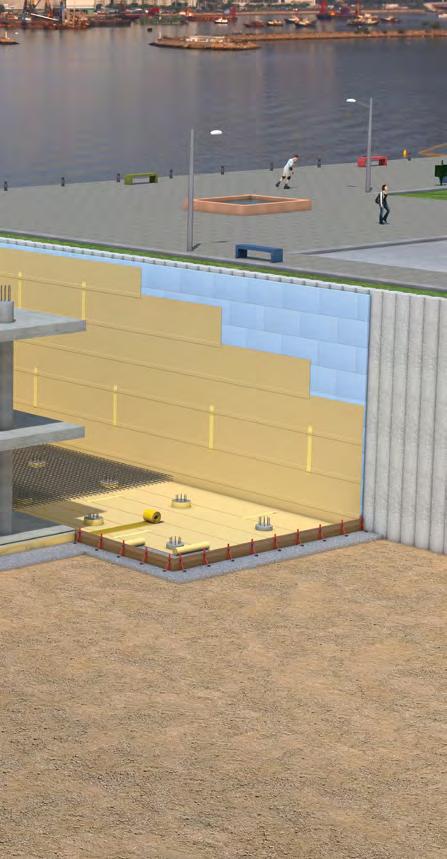

3 TYPICKÉ APLIKACE SikaProof A & P SYSTÉM lze použít jak v případě nových staveb, tak i pro rekonstrukce stávajících základových konstrukcí a pro celou řadu dalších a náročnějších aplikací. NOVÉ ZÁKLADOVÉ KONSTRUKCE Požadavky na strukturální hydroizolaci komerčních nebo obytných budov jsou stále náročnější. Unikátní plně přilnutý systém SikaProof poskytuje trvanlivost, dlouhou životnost a nákladově efektivní řešení. RENOVACE STÁVAJÍCÍCH KONSTRUKCÍ Sanace stávajících netěsností v suterénech se stávají stále důležitější. SikaProof jako plně přilnutý hydroizolační systém, poskytuje jednoduché a cenově efektivní řešení s vysokou trvanlivostí a bezpečností. PREFABRIKOVANÉ PRVKY Stavba musí být vždy optimalizována a tak se průmysl prefabrikovaných prvků stává stále důležitější. SikaProof A, lze předem snadno instalovat již při výrobě prefabrikátů, což poskytuje jednoduché, časově a nákladově optimalizované řešení. JE POUŽÍVÁN PRO VYTVOŘENÍ SUCHÉHO PROSTŘEDÍ V PODZEMNÍCH ČÁSTECH KOMERČNÍCH A OBYTNÝCH BUDOV PARKOVIŠTĚ ARCHIVY TECHNICKÉ MÍSTNOSTI OBYTNÉ PROSTORY K HYDROIZOLACI ZÁKLADŮ A PODZEMNÍCH KONSTRUKCÍ PROSTORY PRO VOLNÝ ČAS STANICE METRA PODJEZDY PROVOZNÍ MÍSTNOSTI 3

4 SikaProof MEMBRÁNOVÝ SYSTÉM PŘEHLED SikaProof A, předem aplikovaná membrána SikaProof detail pásky SikaProof P, poté aplikovaná membrána SikaProof detail patky sloupu SikaSwell A, bobtnající těsnicí profil Sika Waterbars, hydroizolace spár 4

5 1 9 Systém SikaProof nabízí dvě alternativy způsobů použití: SikaProof A systém aplikace předem, což znamená, že membrána je instalována na bednění před instalací výztuže a uložením betonu. Membránové pásy jsou k dispozici v 1,0 a 2,0 m širokých rolích opatřené samolepicím páskem. Díky tomu jsou spoje a doba instalace omezeny, což činí instalaci, zejména na velkých plochách, daleko efektivnější. SikaProof P systém poté-aplikovaný, což znamená, že membránový systém je instalován na stávající betonovou konstrukci. Systém SikaProof P-12 samolepicí Pro vytvoření trvanlivého a plně přilnutého spojení se používá SikaProof Primer-01, který se aplikuje na připravené betonové povrchy před instalací samolepicích membrán SikaProof P-12. Systém SikaProof P-1201 lepený Jednotlivé vrstvy membrány SikaProof P-1200 jsou instalovány na připravený betonový povrch pomocí lepidla SikaProof Adhesive-01, toto spojení zajistí trvanlivé přilnuté spojení Celý systém je aplikován za studena překrývající se spoje nejsou spojovány horkovzdušnými pistolemi ani pomocí otevřeného plamene. Systém SikaProof je mnohem jednodušší, protože je jednoduše spojen pomocí samolepicí pásky, pásky nebo lepidlem, což zrychluje instalaci systému. Detaily jsou důležité, proto Sika poskytuje vhodné příslušenství k vytvoření osvědčených řešení pro všechny standardní detaily. 7 9 Systémy SikaProof jsou proto účinným samostatným řešením pro hydroizolaci konstrukcí pod úrovní terénu. Navíc pro hydroizolaci nových i stávajících základů a podzemních stavebních konstrukcí. Systémy SikaProof lze snadno kombinovat s jinými kompatibilními řešeními hydroizolací Sika. Např. spárové pásy jsou řešením pro návrh trvanlivé nákladově efektivní vodotěsné konstrukce tak, aby vyhověla jakýmkoliv požadavkům. SikaFuko VT injektážní hadička Sikadur -Combiflex SG systém Hydroizolační deska/plsť a tepelná izolační deska 5

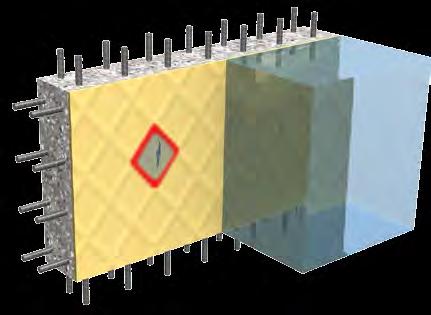

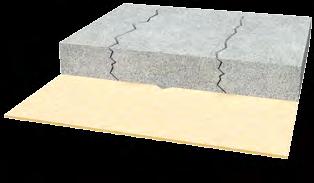

6 TECHNOLOGIE PLNÉHO PŘILNUTÍ PLNÉ PŘILNUTÍ CO TO ZNAMENÁ Technologie plného přilnutí byla vyvinuta na základě odborných znalostí Sika s elastickým těsněním a lepením, které zajišťují trvalé a pružné spojení mezi membránovým systémem a konstrukčním betonem. Tato významná vlastnost zajišťuje vysokou bezpečnost a spolehlivě vodotěsné řešení, zejména v případě poškození membrány. Jakýkoli průnik vody je omezen pouze na poškozenou oblast a je tak zabráněno bočnímu podtékání mezi membránou a betonovou konstrukcí. To činí opravu jakýchkoli poškození velmi jednoduchou a účinnou, neboť omezenou zónu lze snadno opravit lokální injektáží. Vynikající vlastnost plně přilnuté vazby je společná pro oba systémy SikaProof A & P, toto spojení však není závislé pouze na membránovém systému. Úspěch systému s plně přilnutým spojením zajišťuje i správná kvalita betonu. To znamená vhodný návrh betonové směsi, správné zpracování, ukládání a ošetření povrchu. Sika nabízí širokou škálu přísad do betonu a technologií včetně technického servisu na místě. Plně přilnutá vazba byla testována a prokázána ve funkčních zkouškách podle ASTM a německých standardů. Tímto způsobem se zkouší povrch lepené membrány na betonu a detailní řešení jsou testována proti podtékání při periodickém zatížení vodním tlakem. Systém plného přilnutí SikaProof omezuje veškerý průnik vody / únik do konstrukce v případě poškození membrány, pouze v poškozené oblasti. V případě porušení ne-přilnutelného systému se voda nekontrolovatelně šíří mezi betonem a membránou. Voda pak může snadno vstoupit do všech slabých míst konstrukce, jako jsou spáry a trhliny. 6

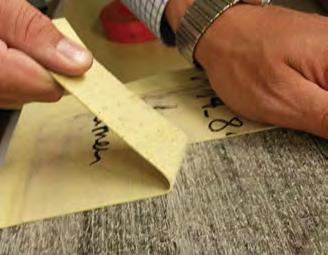

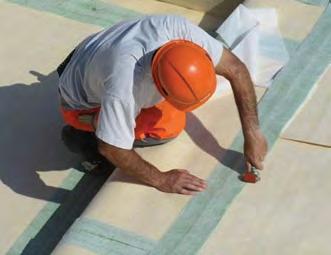

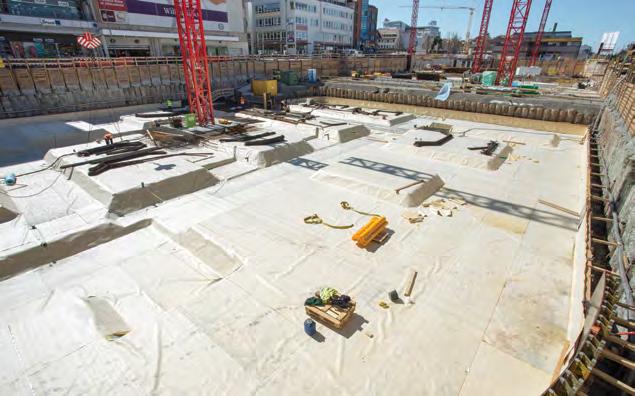

7 A JAK TO FUNGUJE? Předem aplikovaný systém SikaProof A znamená, že membránový systém je instalován na bednění před tím, než je umístěna výztuž a beton. Konstrukční beton je ukládán přímo na membránu. Čerstvý beton se pevně spojí s vrstvou z netkané textilie a po vytvrzení betonu vznikne odolná mechanická vazba. Poté aplikovaný systém SikaProof P-12, samolepicí znamená, že samolepicí membránový systém je instalován, po odstranění ochranné vrstvy, přímo na povrch betonu. Plné přilnutí k povrchu je zabezpečeno penetrací tak, aby byla zajištěna trvalá přilnavost k betonové konstrukci. Poté aplikovaný systém SikaProof P-1201 lepený znamená, že membrána je aplikována na čerstvě nanesené lepidlo na povrch z betonu. Není zapotřebí žádný penetrační nátěr, plně přilnuté a trvanlivé spojení s betonovou konstrukcí je vytvořeno pomocí lepidla. SKLADBA SYTÉMU SikaProof A je vícevrstvá membrána FPO se strukturou (1) založená na technologii Sikaplan, která je k dispozici ve třech tloušťkách 0,5; 0, a 1,2 mm. Je laminována unikátním lepidlem Sika (2) a speciální vrstvou fleece (3). Tento membránový systém je opatřen samolepicím páskem v podélném směru role. Konstrukční beton (4) navržený se Sika přísadami do betonu vytváří optimální mechanické spojení. SKLADBA SYSTÉMU SikaProof P-12 je založen na flexibilní membráně FPO (1) založené na technologii Sikaplan, která je k dispozici v tloušťce 0,6 mm. Samolepicí membrána je chráněna ochrannou vrstvou (2). Betonový podklad (4) se připraví nanesením penetrace SikaProof Primer-01 (3). SKLADBA SYSTÉMU Systém SikaProof P-1201 je založen na flexibilní membráně FPO (1) založené na technologii Sikaplan, která je k dispozici v tloušťce 1,2 mm. Membrána (1) je instalována přímo na čerstvě nanesené lepidlo SikaProof Adhesive-01 (2) na betonový podklad (3)

8 VÝHODY A BENEFITY MEMBRÁNA FPO Systém SikaProof je založen na osvědčené membráně FPO (flexibilní polyolefín) Sikaplan, která se používá v tunelových stavbách a je známá již více než 45 let po celém světě. HLAVNÍ VÝHODY: Vysoce flexibilní membrána Vysoká odolnost proti stárnutí Vysoká odolnost vůči agresivním médiím obsažených v podzemní vodě a zemině, stejně jako proti přírodním plynům HLAVNÍ BENEFITY: Vysoká schopnost překlenutí trhlin Vysoká odolnost, dlouhá životnost Vysoká ochrana obytných prostorů před vlivy životního prostředí PLNĚ PŘILNUTÝ SYSTÉM Je záložní bariéra systému SikaProof v případě poškození membrány primární vodotěsné bariéry. HLAVNÍ VÝHODY: Žádné boční podtékání vody Omezuje přítok / únik vody do a ze základů Lze snadno a efektivně opravit lokálně pomocí injektážní pryskyřice HLAVNÍ BENEFITY: Vysoká spolehlivost a bezpečnost systému Snižuje čas a náklady na veškeré opravy SPOJE LEPENÉ S PŘESAHEM Systémy SikaProof A & P jsou lepeny a spojeny pomocí předem vytvořených lepicích pásů a/nebo lepicích pásek. Proto není potřeba žádné speciální tepelné spojování svářečkou nebo horkovzdušnou pistolí. HLAVNÍ VÝHODY: Snadná a rychlá instalace Bez potřeby svařování horkým vzduchem nebo hořákem s otevřeným plamenem HLAVNÍ BENEFITY: Vysoká efektivita času a nákladů díky velmi snadné a rychlé aplikaci, zejména u složitých konstrukcí Žádné investice do speciálního vybavení

9 VARIABILITA ROZMĚRŮ Systém SikaProof je dodáván v různých šířkách a tloušťkách dle typu. VÝHODY: SikaProof A se dodává ve třech tloušťkách (0,5; 0, a 1,2 mm) a je k dispozici v rolích o šířce 1,0 a 2,0 m SikaProof P je z důvodu zpracovatelnosti dodáván pouze v rolích o šířce 1,0 m BENEFITY: Optimalizace nákladů díky použití vhodné tloušťky membrány podle požadavků zákazníka Role široká 2,0 m zkracuje dobu instalace a počet překrývajících se spojů Vysoká efektivita času a nákladů na aplikaci KOMPLETNÍ ŘEŠENÍ Sika má více než 100 let zkušeností a know-how v oblasti hydroizolace a poskytuje tak v této oblasti celou řadu řešení. VÝHODY: Kompletní předem a poté aplikovaný systém SikaProof A & P včetně příslušenství Testované a schválené řešení detailů a spojů BENEFITY: Vysoká kompatibilita, spolehlivost a bezpečnost systému Vše od jednoho dodavatele Jeden kontakt včetně technické podpory UDRŽITELNOST Sika usiluje o to, aby zákazníkům poskytovala inovativní, efektivní a udržitelná řešení s ohledem na megatrendy, jako jsou snížení emisí uhlíku, snížení spotřeby energie a vody. VÝHODY: Bez uvolňování látek v systému SikaProof A Bez hořáku nebo otevřeného plamene Žádná segregace, vymývání nebo vyluhování BENEFITY: Méně odpadů a nižší náklady Nízká uhlíková stopa Velmi šetrné k životnímu prostředí 9

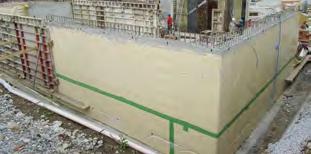

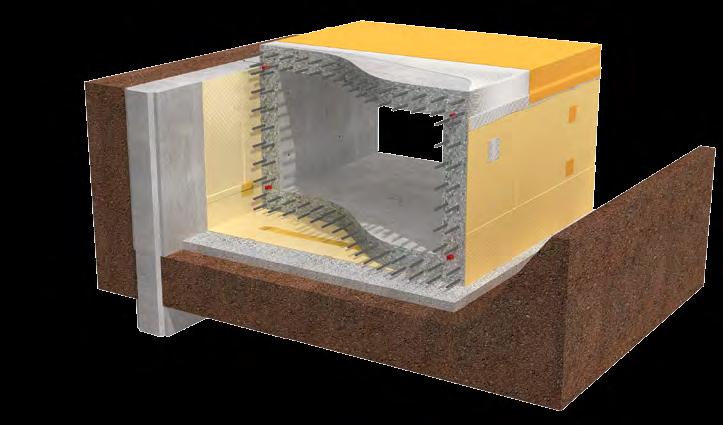

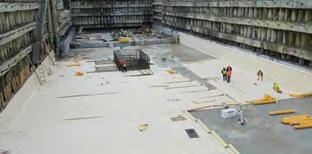

10 KDE POUŽÍT SikaProof A & P? SikaProof A, PŘEDEM APLIKOVANÝ HYDROIZOLAČNÍ SYSTÉM Předem aplikovaný membránový systém SikaProof A může být snadno nanesen na podkladní beton základové desky, na připravenou svislou zahloubenou stěnu, na další stěny apod. Alternativně může být aplikován přímo na vnitřní stranu vnější části bednění v otevřeném řezu. V tomto typu aplikace musí být po odstranění bednění utěsněny průchodné otvory pro kotvy SikaProof A membrána SikaProof Tape-150, páska pro vnitřní spojování SikaProof A Edge pás membrány ve tvaru L SikaProof Patch-200 B, páska pro vnější spojování SikaProof Primer-01 nebo SikaProof Adhesive-01 SikaProof P membrána Sika vodonepropustný beton Těsnění spár, SikaSwell A&S-2 SikaProof A se obvykle používá pro svislé zahloubené stěny, na základy a na stěny. Zahloubené stěny izolované pomocí SikaProof A, po odstranění bednění musí být utěsněny otvory pro kotvy. 10

11 SikaProof P, HYDROIZOLAČNÍ SYSTÉM APLIKOVANÝ POTÉ Samolepicí systém SikaProof P lze snadno aplikovat na stávajících připravených betonových konstrukcích na odkopaných svislých stěnách a vodorovných částech konstrukce, jako jsou např. základová deska, stěny nebo stropní deska. V tomto případě se kotevní průchody utěsní v jednom kroku společně s membránou v celé oblasti, takže není nutný další postup SikaProof A membrána SikaProof Primer-01 nebo SikaProof Adhesive-01 SikaProof P membrána Sika vodonepropustný beton Těsnění spár, SikaSwell A&S-2 Otevřený výkop s přechodem na stěnu, celá konstrukce může být jednoduše utěsněna membránou SikaProof P. Pro otevřené výkopy je ochrana membrány SikaProof velmi důležitá, zejména kvůli následnému zásypu pomocí geotextilie. 11

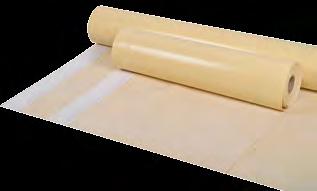

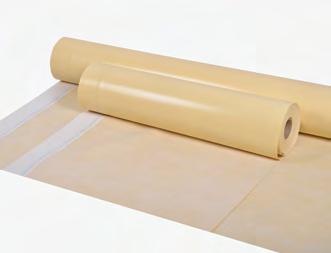

12 SikaProof SYSTÉMOVÉ PŘÍSLUŠENSTVÍ PŘEDEM APLIKOVANÝ SYSTÉM SikaProof A MEMBRÁNA K dispozici je v šířkách 1,0 nebo 2,0 m a ve třech různých tloušťkách, pro konkrétní použití: Používá se k ochraně proti vlhkosti, zejména desek nad zemí a pro hydroizolaci stěn s nízkými požadavky SikaProof A-05 Používá se pro ochranu betonu a hydroizolaci SikaProof A-0 SikaProof A-12 SikaProof A membrána v šířce 1,0 a 2,0 m PŘÍSLUŠENSTVÍ Používají se společně pro těsnění spojů a řešení detailů v systému. SikaProof Tape-150, lepicí páska ke spojování membránového systému uvnitř SikaProof ExTape-150, lepicí páska pro utěsnění vnější strany membrány, obou systémů SikaProof A & P SikaProof Tape-150 SikaProof ExTape-150 DOPLŇKY SikaProof A-0 / A-12 Edge, tvarovaný pás fólie do tvaru L o šířce 1,0 m se samolepicími okraji. Použití pro rohové spojení mezi deskou a stěnami. SikaProof Patch-200 B, vnější lepicí páska o šířce 200 mm na bázi membrány SikaProof A. Použití k utěsnění všech průniků, spojení a případného poškození na povrchu membrány. SikaProof FixTape-50, oboustranná lepicí páska o šířce 50 mm. Použití k utěsnění a upevnění / opravě detailů uvnitř systému. SikaProof MetalSheet, ocelový plech s kašírovanou netkanou textilií z obou stran. Používá se k utěsnění detailů, např. prostupů v systému. SikaProof A-0/-12 Edge SikaProof Patch-200 B SikaProof MetalSheet SikaProof FixTape-50 12

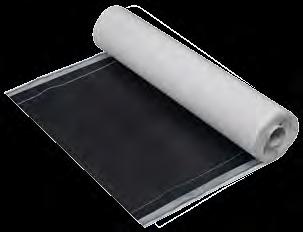

13 SYSTÉM APLIKOVANÝ POTÉ SikaProof P-12 SAMOLEPICÍ Systém se skládá z následujících produktů: SikaProof P-12 Samolepicí membrána je k dispozici v šířce 1,0 m, snadno se aplikuje, na okraji je vyznačeno překrytí. Použití pro ochranu betonu, ochranu proti vlhkosti a jako hydroizolaci. SikaProof Primer-01 Primer se používá ke zvýšení schopnosti lepení a pro vázání prachu. Jedná se rozpouštědlový základní nátěr, připravený k použití, který je k dostání v 5 kg a 12,5 kg kovových nádobách. Použití pro SikaProof Tape-150, SikaProof P-12 nebo SikaBit. SikaProof P-12 membrána s vyznačením překrytí SikaProof Primer-01 SikaProof P-1201 LEPENÝ Systém se skládá z následujících produktů: SikaProof P-1200 membrána SikaProof P-1200 Membrána je k dispozici v šířce 1,0 m, na okraji je vyznačeno překrytí. Použití pro ochranu betonu, izolaci proti vlhku a hydroizolační aplikaci s vysokými požadavky. SikaProof Adhesive-01 Dvousložkové lepidlo k celoplošnému lepení. složka A, 25 kg hobok složka B, 5 kg plechovka SikaProof Adhesive-01, složky A+B DOPLŇKY Použití pro utěsnění spojů membrány nebo pro vytvoření detailů: SikaProof ExTape-150 nebo Sikaflex -11 FC + SikaProof ExTape-150 Sikaflex -11 FC + 13

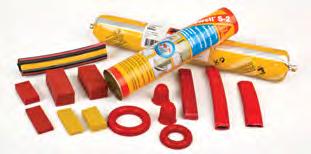

14 DOPLŇKOVÉ PŘÍSLUŠENSTVÍ HYDROIZOLAČNÍHO SYSTÉMU SikaProof A & P SYSTÉM může vyžadovat další řešení v oblasti těsnění pro všechny stavební konstrukce, dilatační spáry, detaily a spoje, čímž vznikne sekundární vodotěsná ochrana spojů, stejně tak jako plně přilnutá vazba systému SikaProof. SikaSwell BOBTNAJÍCÍ PROFILY A TMEL Účinné řešení pro konstrukční spáry a dodatečné utěsnění prostupů poskytuje další zajištění hydroizolace. Použijte celou řadu hydrofilních (bobtnavých) profilů, kroužků a tmelu aplikovaného pomocí výtlačné pistole. Sika Waterbars TĚSNICÍ SPÁROVÉ PÁSY Společné řešení těsnění pro konstrukční spoje a zvláště pro dilatační spáry. Vyberte si vhodný profil ze široké nabídky profilů Sika. SikaFuko INJEKTÁŽNÍ HADIČKY Typické použití je jako sekundární nebo dodatečný systém pro těsnění konstrukčních nebo dilatačních spár i pro další detaily, např. kolem pilotů, pro zvýšení jejich vodotěsnosti. Pomocí vhodného injektážního materiálu Sika je možná opakovaná injektáž. Sikadur-Combiflex SG SYSTÉM / Sikaplan WT TAPE Poté aplikovaný systém pásů přilepených epoxidovou pryskyřicí na membránu poskytuje optimální řešení pro konstrukční a dilatační spáry, zejména pro utěsnění spojů prefabrikovaných konstrukcí. 14

15 Structural Concrete SikaProof Tape-150 SikaProof A SikaProof ExTape-150 Blinding Layer Soil Layer min 10mm Structural Concrete Sika Waterbar DR SikaProof FixTape-50 SikaProof A Blinding Layer Soil Layer SikaFlex (Optional) EPS/ XPS Filler Sikadur-XX (Epoxy Grout) SikaGrout-XXX min 50mm SikaProof Metal Sheet SikaProof FixTape-50 min 50mm of SikaProof A Structural Concrete Self Adhesive Strip SikaProof A Sika Geotextile 500g/m2 Compacted Soil Layer Soil Layer min 10mm Structural Concrete Sika Waterbar AR SikaProof FixTape-50 SikaProof A Blinding Layer Soil Layer Sikadur-XX (Epoxy Grout) SikaGrout-XXX min 50mm SikaProof Metal Sheet SikaProof FixTape-50 min 50mm of SikaProof A Second concrete pour Structural Concrete Sika Swell A SikaProof A Blinding Layer Soil Layer First concrete pour Second concrete pour Structural Concrete SikaFuko VT 1 SikaProof A Blinding Layer Soil Layer First concrete pour Veškeré informace a pracovní postupy uváděné v této příručce vycházejí z momentálních znalostí a zkušeností a jsou platné za předpokladu, že jsou materiály správně skladovány, zpracovávány a aplikovány za normálních podmínek v souladu s doporučeními firmy Sika. Informace se vztahují na zde zmíněné materiály a aplikace. Před použitím výrobku Sika si u našeho technického oddělení ověřte, jestli nedošlo ke změně parametrů jednotlivých aplikací (např. změna typu podkladu aj.) nebo aplikací samotných. Dříve než použijete výrobek Sika, vyzkoušejte materiál a pracovní postup pro dané podmínky a předpokládaný účel. Všechny námi přijaté objednávky podléhají našim aktuálním Všeobecným obchodním a dodacím podmínkám. Ujistěte se prosím vždy, že postupujete podle nejnovějšího vydání technického listu výrobku. Ten je spolu s dalšími informacemi k dispozici na našem technickém oddělení. Project: Applicator/Contractor: Engineer: Specification: Here enter project name Here enter company name Here enter company name Here enter specifier name overlap and waste/cut-off 1. Substate preparation Protection sheet type 1 m2 0 plus 10% 0,0 2. Edges SPA-05 Edge Roll 1.0/25 m m 0 0,00 plus 5 % 0,0 SPA-0 Edge Roll 1.0/25 m m 0 0,00 plus 5 % 0,0 SPA-12 Edge Roll 1.0/20 m m 0 0,00 plus 5 % 0,0 m2 0,00 0,0 3. Horizontal area SPA-05 Roll 2.0/30 m m2 0 0,00 plus 10% 0,0 SPA-05 Roll 1.0/30 m m2 0 0,00 plus 15% 0,0 SPA-0 Roll 2.0/25 m m2 0 0,00 plus 10% 0,0 SPA-0 Roll 1.0/25 m m2 0 0,00 plus 15% 0,0 SPA-12 Roll 2.0/20 m m2 0 0,00 plus 10% 0,0 SPA-12 Roll 1.0/20 m m2 0 0,00 plus 15% 0,0 total area m2 0 0,0 Corner Internal External 4. Corners pieces Overlaps / Joints Tape-150 Roll 0.15/25 m m 0,00 0,00 0,00 plus 10% 0,0 ExTape-150 Roll 0.15/20 m m 0,00 0,00 0,00 plus 10% 0,0 Complexity factor Select shape large simple normal complex difficult m2/h Performance Input m2/h 1,00 0 total m2 to apply total time for the application on site 0,00 h product no. product name packaging unit quantity price / unit price / unit subtotal total total costs costs per sqm material consumption TP DAP sale price 50% SikaProof A-05 Roll 2.0/30 m m2 0,0 1,00 1, SikaProof A-05 Roll 1.0/30 m m2 0,0 1,00 1, SikaProof A-0 Roll 2.0/25 m m2 0,0 1,00 1, SikaProof A-0 Roll 1.0/25 m m2 0,0 1,00 1, SikaProof A-12 Roll 2.0/20 m m2 0,0 1,00 1, SikaProof A-12 Roll 1.0/20 m m2 0,0 1,00 1, SikaProof Tape-150 Roll 0.15/25 m m 0,0 1,00 1, SikaProof ExTape-150 Roll 0.15/20 m m 0,0 1,00 1, SikaProof A-05 Edge Roll 1.0/25 m m 0,0 1,00 1, SikaProof A-0 Edge Roll 1.0/25 m m 0,0 1,00 1, SikaProof A-12 Edge Roll 1.0/20 m m 0,0 1,00 1, SikaProof FixTape-50 Roll 0.05/20 m m 1,00 1, SikaProof Patch-200 Roll 0.20/20 m m 1,00 1, SikaProof Metalsheet Roll 0.15/25 m m 1,00 1,50 0 Protection sheet type 1 m2 0,0 1,00 1,50 0 Protection sheet type 2 m2 1,00 2, Various materials % 5, labour costs manpower on site h 0,00 0,00 0 manpower for preparation h 0,00 0, cost/unit Total costs for horizontal application 0 0,0 ALTERNATIVNÍ SYSTÉMY jako plně přilnuté hydroizolační membránové systémy pro základy a další podzemní konstrukce, které mohou být použity jako samostatná řešení nebo v kombinaci se SikaProof A. Sikalastic Tekuté hydroizolační systémy používané pro hydroizolaci pozemních staveb: Sikalastic -51, 2komponentní, na bázi polyuretanové pryskyřice Sikalastic -00, 2komponentní, na bázi polyurea Obecně se systémy aplikují stříkáním na připravené a penetrované povrchy betonových konstrukcí, aby se dosáhlo optimálního plně přilnutého systému. SikaBit Bitumenová samolepicí membrána je k dispozici v šířce 1,0 m, snadno aplikovatelná, na okrajích je vyznačeno překrytí. Membránová fólie se skládá z HDPE fólie s vysokou pevností pokrytou SBS modifikovanou asfaltem a chráněnou ochrannou vrstvou, o celkové tloušťce 1,5 mm. Samolepicí membrána se nanáší na připravenou betonovou konstrukci, aby se dosáhlo optimálního plného přilnutí. SikaBit VÝPOČTOVÉ, KALKULAČNÍ A APLIKAČNÍ MANUÁLY Aplikační manuál CAD detaily Metodická příručka Kalkulační program SikaProof A Aplikační manuál Construction Č Autor: Sika CZ, s.r.o. Datum: 03/2013 Metodická příručka SikaProof A Sika CZ, s.r.o. Postup instalace celoplošně přilnutého hydroizolačního systému SikaProof A. SikaProof A horizontal application Material: Checklist: Installation: Waterproofing SikaProof A Joint 2.11 SPA 2.12 SPA SikaProof A Pile Head 2.21 SPA 2.22 SPA 2.13 SPA 2.14 SPA Sika CZ, s.r.o., Bystrcká 1132/36, CZ Brno tel.: , fax: , sika@cz.sika.com, 1/1 15

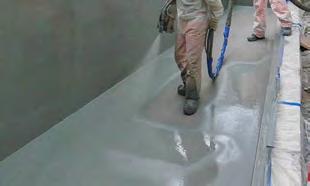

16 SIKA KOMPLETNÍ SORTIMENT PRO STAVEBNICTVÍ: VÝROBA BETONU SANACE A OCHRANA BETONU LEPENÍ A TMELENÍ PODLAHY STŘECHY PRO VÍCE INFORMACÍ NAVŠTIVTE: KDO JSME Sika je celosvětově působící společnost v oboru speciálních chemikálií s vedoucím postavením ve vývoji a výrobě systémů pro lepení, těsnění, tlumení, zesilování a ochranu ve stavebnictví a automobilovém průmyslu. Sika má zastoupení v 9 zemích po celém světě a vyrábí ve více než 190 výrobních závodech. Více než zaměstnanců generuje roční tržby ve výši 5,75 miliardy švýcarských franků. Platí naše aktuální Všeobecné obchodní podmínky. Před použitím prostudujte aktuální produktový a bezpečnostní list výrobku. Tyto dokumenty naleznete na Sika CZ, s.r.o. / / SikaProof PLNĚ PŘILNUTÝ MEMBRÁNOVÝ SYSTÉM PRO HYDROIZOLACI ZÁKLADŮ / SIKA CZ, S.R.O. Bystrcká 1132/36 CZ Brno tel.: sika@cz.sika.com
