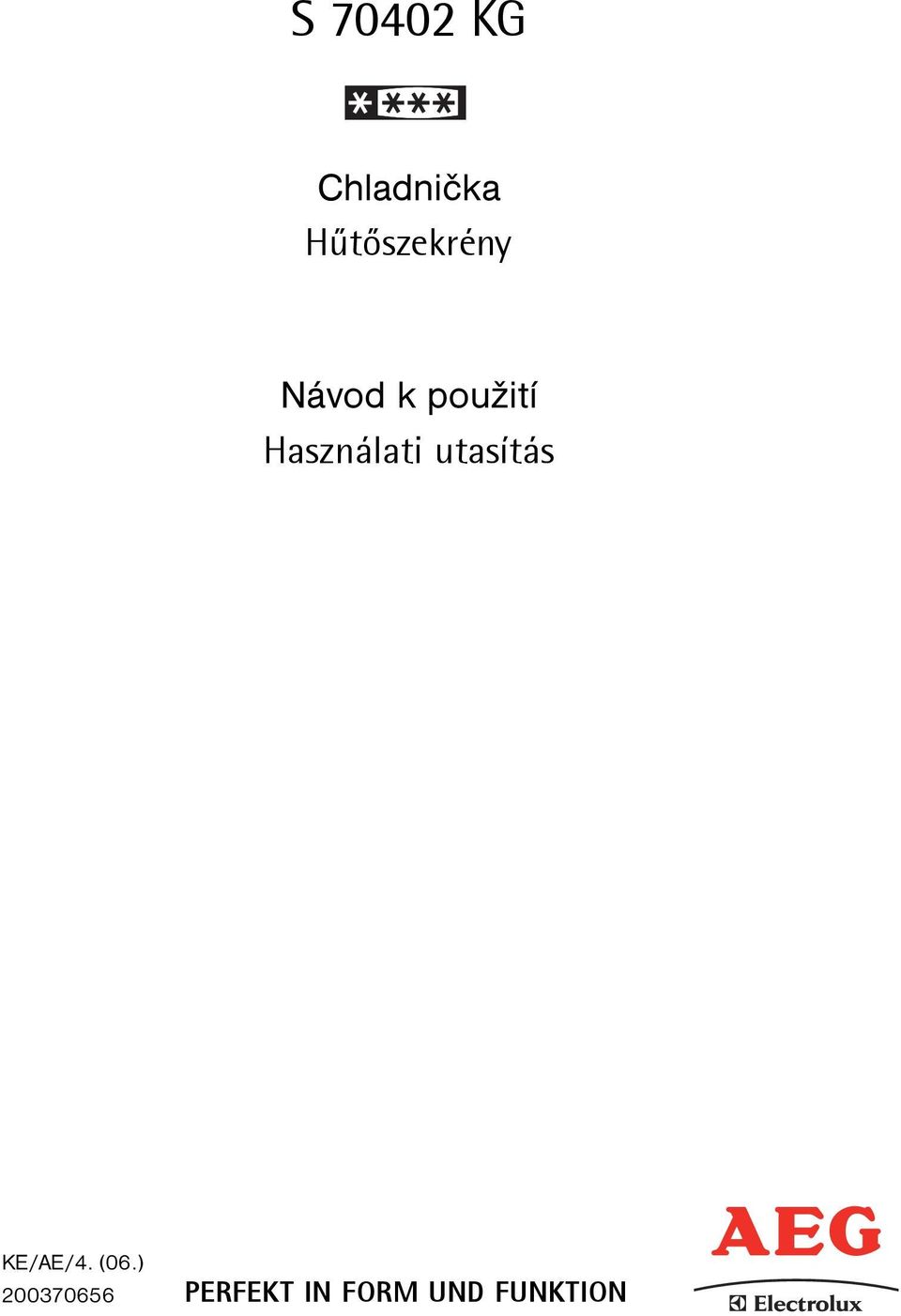

1 S KG Chladnička Hûtõszekrény Návod k použití Használati utasítás KE/AE/4. (06.) PERFEKT IN FORM UND FUNKTION

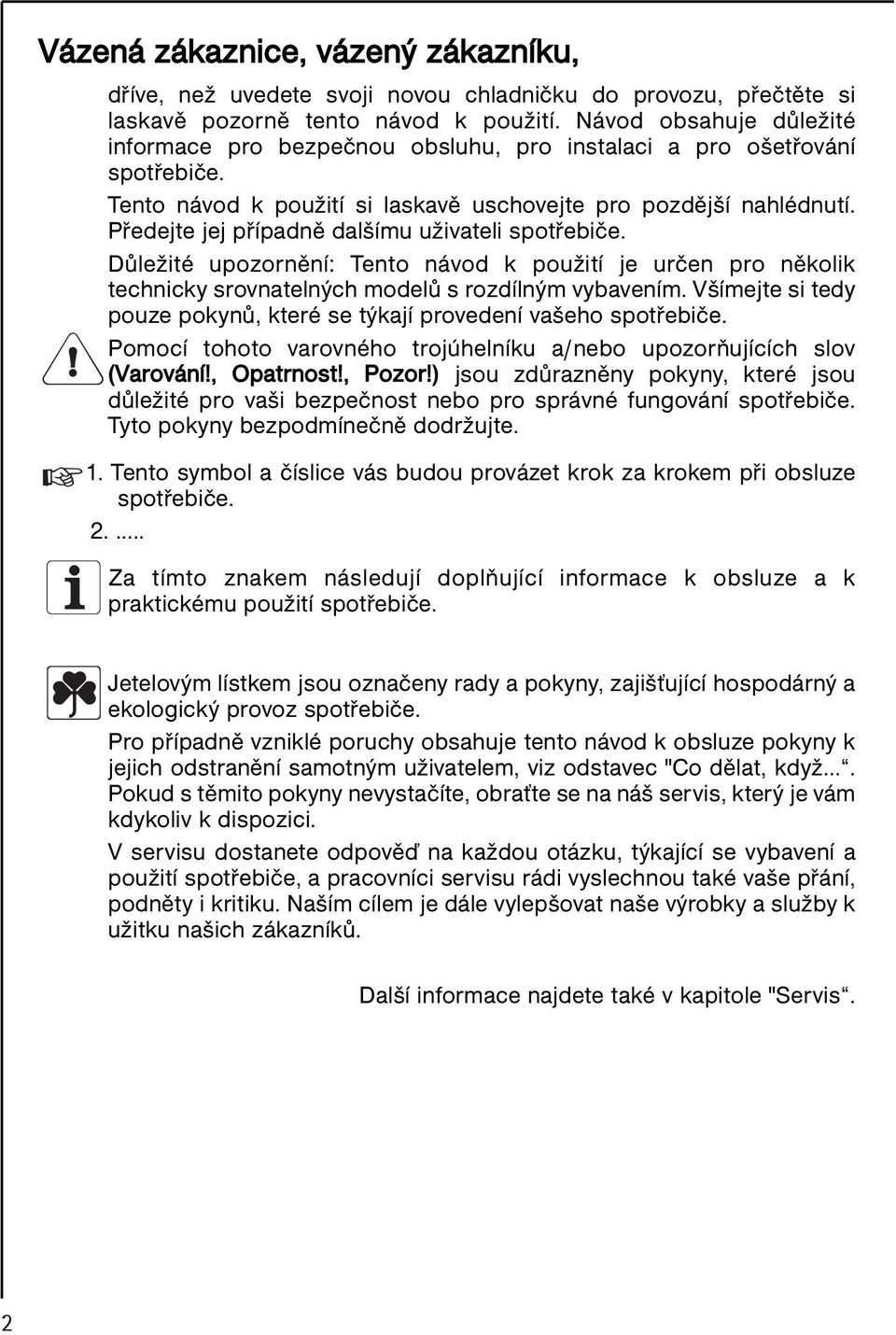

2 Vázená zákaznice, vázený zákazníku, dříve, než uvedete svoji novou chladničku do provozu, přečtěte si laskavě pozorně tento návod k použití. Návod obsahuje důležité informace pro bezpečnou obsluhu, pro instalaci a pro ošetřování spotřebiče. Tento návod k použití si laskavě uschovejte pro pozdější nahlédnutí. Předejte jej případně dalšímu uživateli spotřebiče. Důležité upozornění: Tento návod k použití je určen pro několik technicky srovnatelných modelů s rozdílným vybavením. Všímejte si tedy pouze pokynů, které se týkají provedení vašeho spotřebiče. Pomocí tohoto varovného trojúhelníku a/nebo upozorňujících slov (Varování!, Opatrnost!, Pozor!) jsou zdůrazněny pokyny, které jsou důležité pro vaši bezpečnost nebo pro správné fungování spotřebiče. Tyto pokyny bezpodmínečně dodržujte. 1. Tento symbol a číslice vás budou provázet krok za krokem při obsluze spotřebiče Za tímto znakem následují doplňující informace k obsluze a k praktickému použití spotřebiče. Jetelovým lístkem jsou označeny rady a pokyny, zajišťující hospodárný a ekologický provoz spotřebiče. Pro případně vzniklé poruchy obsahuje tento návod k obsluze pokyny k jejich odstranění samotným uživatelem, viz odstavec "Co dělat, když. Pokud s těmito pokyny nevystačíte, obraťte se na náš servis, který je vám kdykoliv k dispozici. V servisu dostanete odpověď na každou otázku, týkající se vybavení a použití spotřebiče, a pracovníci servisu rádi vyslechnou také vaše přání, podněty i kritiku. Naším cílem je dále vylepšovat naše výrobky a služby k užitku našich zákazníků. Další informace najdete také v kapitole "Servis. 2

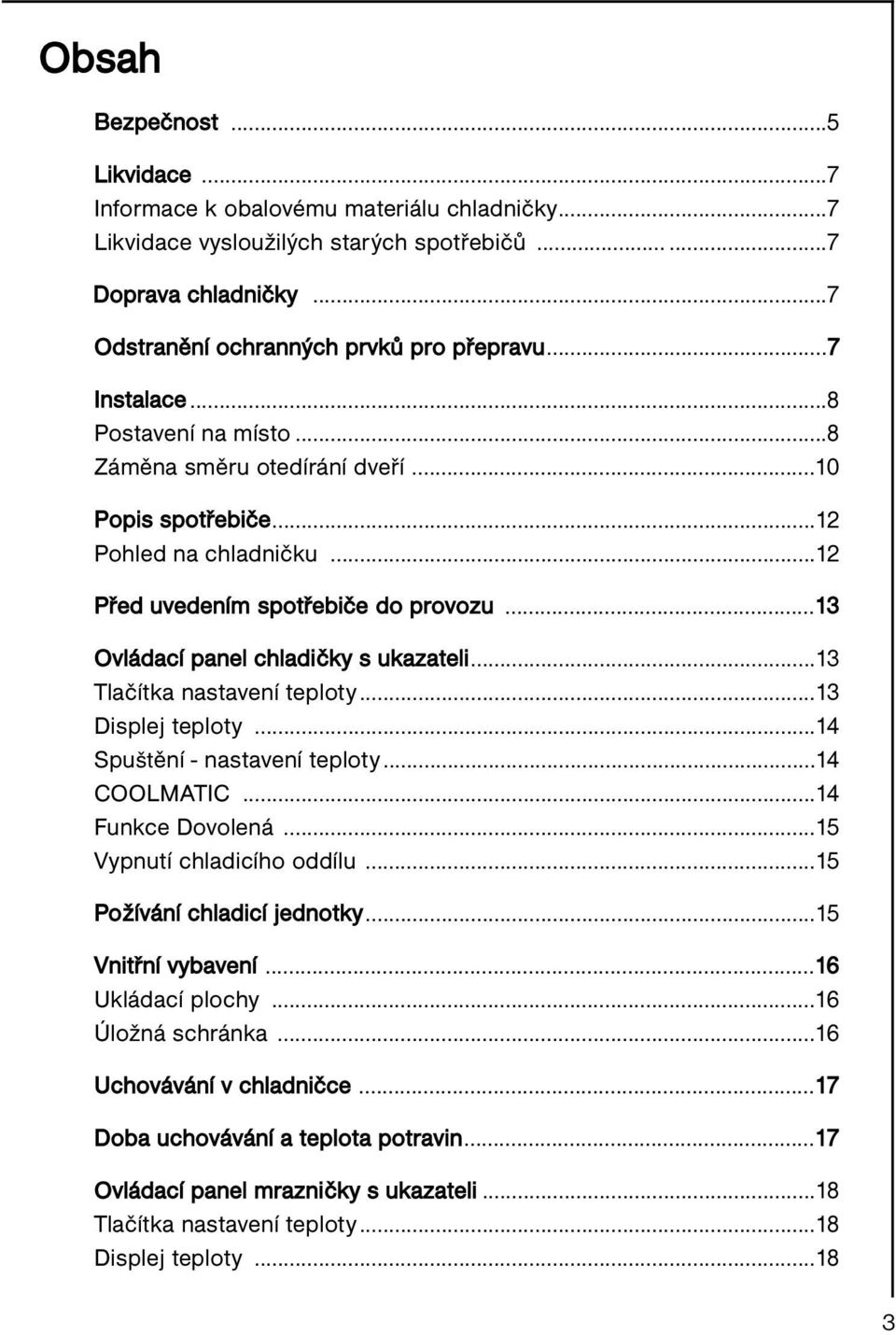

3 Obsah Bezpečnost...5 Likvidace...7 Informace k obalovému materiálu chladničky...7 Likvidace vysloužilých starých spotřebičů Doprava chladničky...7 Odstranění ochranných prvků pro přepravu...7 Instalace...8 Postavení na místo...8 Záměna směru otedírání dveří...10 Popis spotřebiče...12 Pohled na chladničku...12 Před uvedením spotřebiče do provozu...13 Ovládací panel chladičky s ukazateli...13 Tlačítka nastavení teploty...13 Displej teploty...14 Spuštění - nastavení teploty...14 COOLMATIC...14 Funkce Dovolená...15 Vypnutí chladicího oddílu...15 Požívání chladicí jednotky...15 Vnitřní vybavení...16 Ukládací plochy...16 Úložná schránka...16 Uchovávání v chladničce...17 Doba uchovávání a teplota potravin...17 Ovládací panel mrazničky s ukazateli...18 Tlačítka nastavení teploty...18 Displej teploty

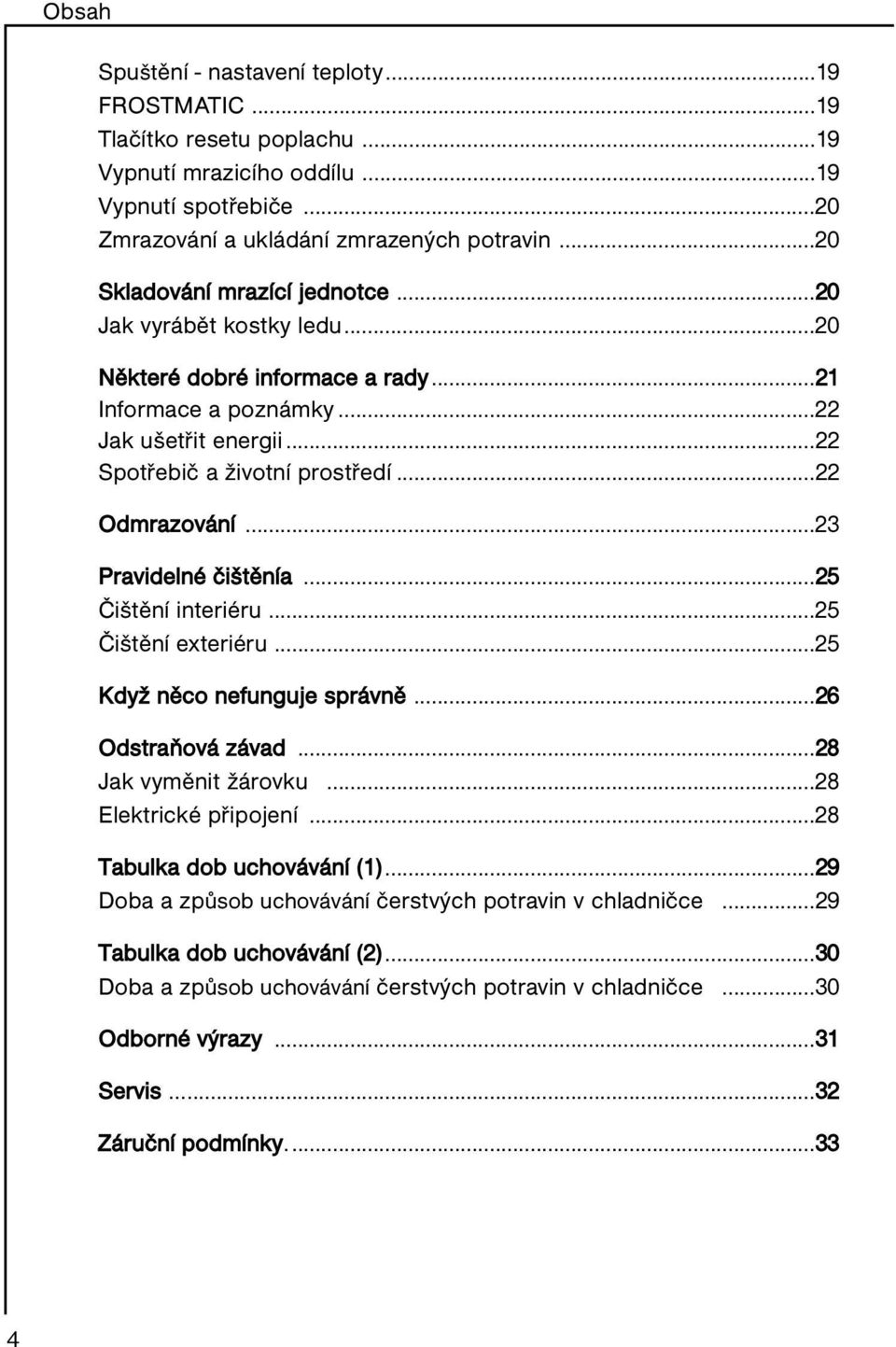

4 Obsah Spuštění - nastavení teploty...19 FROSTMATIC...19 Tlačítko resetu poplachu...19 Vypnutí mrazicího oddílu...19 Vypnutí spotřebiče...20 Zmrazování a ukládání zmrazených potravin...20 Skladování mrazící jednotce...20 Jak vyrábět kostky ledu...20 Některé dobré informace a rady...21 Informace a poznámky...22 Jak ušetřit energii...22 Spotřebič a životní prostředí...22 Odmrazování...23 Pravidelné čištěnía...25 Čištění interiéru...25 Čištění exteriéru...25 Když něco nefunguje správně...26 Odstraňová závad...28 Jak vyměnit žárovku...28 Elektrické připojení...28 Tabulka dob uchovávání (1)...29 Doba a způsob uchovávání čerstvých potravin v chladničce...29 Tabulka dob uchovávání (2)...30 Doba a způsob uchovávání čerstvých potravin v chladničce...30 Odborné výrazy...31 Servis...32 Záruční podmínky

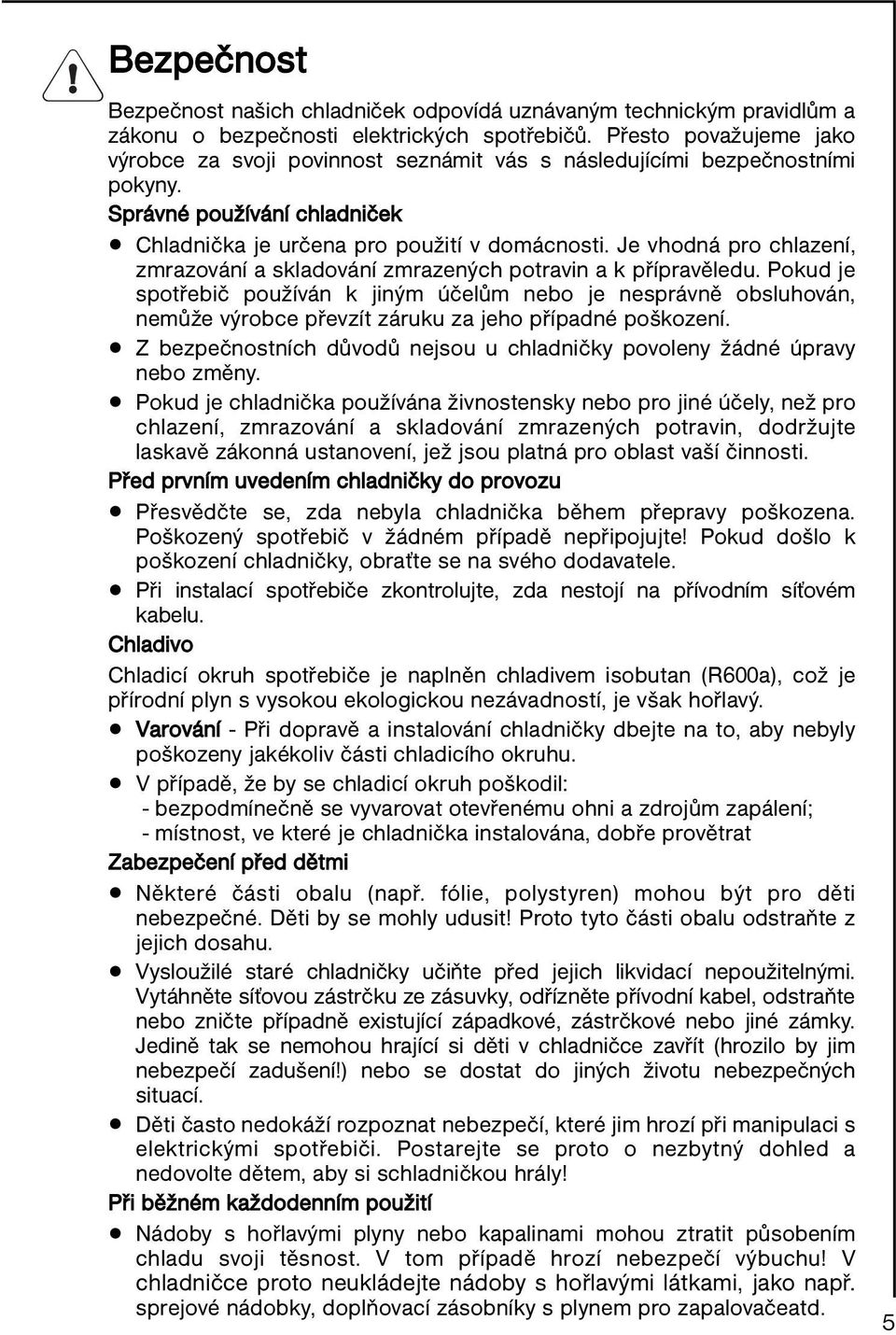

5 Bezpečnost Bezpečnost našich chladniček odpovídá uznávaným technickým pravidlům a zákonu o bezpečnosti elektrických spotřebičů. Přesto považujeme jako výrobce za svoji povinnost seznámit vás s následujícími bezpečnostními pokyny. Správné používání chladniček Chladnička je určena pro použití v domácnosti. Je vhodná pro chlazení, zmrazování a skladování zmrazených potravin a k přípravěledu. Pokud je spotřebič používán k jiným účelům nebo je nesprávně obsluhován, nemůže výrobce převzít záruku za jeho případné poškození. Z bezpečnostních důvodů nejsou u chladničky povoleny žádné úpravy nebo změny. Pokud je chladnička používána živnostensky nebo pro jiné účely, než pro chlazení, zmrazování a skladování zmrazených potravin, dodržujte laskavě zákonná ustanovení, jež jsou platná pro oblast vaší činnosti. Před prvním uvedením chladničky do provozu Přesvědčte se, zda nebyla chladnička během přepravy poškozena. Poškozený spotřebič v žádném případě nepřipojujte! Pokud došlo k poškození chladničky, obraťte se na svého dodavatele. Při instalací spotřebiče zkontrolujte, zda nestojí na přívodním síťovém kabelu. Chladivo Chladicí okruh spotřebiče je naplněn chladivem isobutan (R600a), což je přírodní plyn s vysokou ekologickou nezávadností, je však hořlavý. Varování - Při dopravě a instalování chladničky dbejte na to, aby nebyly poškozeny jakékoliv části chladicího okruhu. V případě, že by se chladicí okruh poškodil: - bezpodmínečně se vyvarovat otevřenému ohni a zdrojům zapálení; - místnost, ve které je chladnička instalována, dobře provětrat Zabezpečení před dětmi Některé části obalu (např. fólie, polystyren) mohou být pro děti nebezpečné. Děti by se mohly udusit! Proto tyto části obalu odstraňte z jejich dosahu. Vysloužilé staré chladničky učiňte před jejich likvidací nepoužitelnými. Vytáhněte síťovou zástrčku ze zásuvky, odřízněte přívodní kabel, odstraňte nebo zničte případně existující západkové, zástrčkové nebo jiné zámky. Jedině tak se nemohou hrající si děti v chladničce zavřít (hrozilo by jim nebezpečí zadušení!) nebo se dostat do jiných životu nebezpečných situací. Děti často nedokáží rozpoznat nebezpečí, které jim hrozí při manipulaci s elektrickými spotřebiči. Postarejte se proto o nezbytný dohled a nedovolte dětem, aby si schladničkou hrály! Při běžném každodenním použití Nádoby s hořlavými plyny nebo kapalinami mohou ztratit působením chladu svoji těsnost. V tom případě hrozí nebezpečí výbuchu! V chladničce proto neukládejte nádoby s hořlavými látkami, jako např. sprejové nádobky, doplňovací zásobníky s plynem pro zapalovačeatd. 5

6 Bezpečnost 6 Do mrazicího prostoru se nesmějí ukládat láhve a plechovky. Když jejich obsah zmrzne, mohou nádoby prasknout obsahují-li oxid uhličitý, pak mohou dokonce explodovat! Do mrazicího prostoru nikdy neukládejte limonády, šťávy, pivo, víno, sekt atd.. Výjimku představují lihoviny s vysokým obsahem alkoholu, které je možno v mrazicím prostoru skladovat. Zmrzlinu a ledové kostky nejezte ihned po vyjmutí z mrazicího prostoru. Velmi studená zmrzlina vám může přimrznout ke rtům nebo k jazyku a způsobit vám zranění. Nedotýkejte se mražených potravin mokrýma rukama. Mohly by vám k nim přimrznout prsty. Varování - V chladničce nepoužívejte žádné elektrické spotřebiče (např. elektrické strojky na výrobu zmrzliny, šlehače atd.), které nebyly povoleny výrobcem. Varování - Aby nebyla nepříznivě ovlivněna funkce spotřebiče, nesmějí být zakryty nebo omezeny větrací otvory zakrytování chladničky nebo struktury vestavného nábytku. Varování - Nepoužívejte pro urychlení odmrazovacího postupu žádné mechanické nebo umělé pomocné prostředky kromě těch, které doporučuje výrobce. Před čištěním chladničku zásadně vždy vypněte a vytáhněte přívodní kabel ze zásuvky nebo vypněte jistič v elektrické síti, případně vyšroubujte pojistku. Při odpojování chladničky ze zásuvky nevytahujte zástrčku v žádném případě taháním za kabel, nýbrž uchopte vždy přímo zástrčku. Při instalaci spotřebiče se nesmějí používat vícenásobné zásuvky na jednom kabelu, rozdvojky a prodlužovací kabely. Nastane-li porucha Pokud by někdy došlo u chladničky k poruše, přečtěte si nejprve v tomto návodu k použití kapitolu "Co dělat, když. Jestliže ani s použitím tam uvedených pokynů poruchu neodstraníte, neprovádějte již žádné další práce sami. Chladničky smí opravovat pouze odborní pracovníci. Neodborně provedené opravy mohou vystavit uživatele značnému nebezpečí. Pokud je tedy oprava nezbytně nutná, obraťte se na náš servis. Ujistěte se že zástrčka není poškozena nebo přimáčknuta zadní stranou chladničky/mrazničky. - Poškozená zástrčka se může přehřívat a způsobit požár. Nepokládejte těžké předměty nebo chladničku/mrazničku na přívodní kabel. - Hrozí nebezpečí zkratu a požáru. Neodpojujte přívodní kabel taháním za šnůru, zejména pokud je chladnička/mraznička vytahována ze svého výklenku kde je umístěna. - Poškození přívodního kabelu může způsobit zkrat, požár nebo zasažení elektrickým proudem. - Pokud je přívodní kabel poškozen, musí být vyměněn autorizovaným servisem a kvalifikovaným servisním technikem. Pokud je zástrčka uvolněná, nepřipojujte ji do zásuvky. - Hrozí nebezpečí zasažení elektrickým proudem a nebezpečí požáru.

7 Likvidace Informace k obalovému materiálu chladničky Všechny materiály, použité pro zabalení chladničky, jsou ekologicky neškodné! Můžete je bez nebezpečí uložit na skládky nebo spálit ve spalovně domovních odpadů! Podrobnosti k použitým obalovým materiálům: Plasty je možno také recyklovat, a jsou označeny následujícím způsobem: >PE< pro polyetylén, např. u vnějšího obalu a u sáčků, uložených ve vnitřním prostoru. >PS< pro lehčený polystyren, např. u výplňových částí, tento materiál je vyrobený zásadně bez freonů. Likvidace vysloužilých starých spotřebičů Staré chladničky je nutno pro ochranu životního prostředí likvidovat odborným způsobem. To platí jak pro váš dosavadní spotřebič, tak i pro vaši novou chladničku, až jednoho dne doslouží. Varování! U vysloužilých starých spotřebičů zajistěte před jejich zlikvidováním jejich neupotřebitelnost. Vytáhněte síťovou zástrčku ze zásuvky, odřízněte přívodní kabel, odstraňte nebo zničte případně existující západkové, zástrčkové nebo jiné zámky. Jedině tak se nemohou hrající si děti v chladničce zavřít (hrozilo by jim nebezpečí zadušení!) nebo se dostat do jiných životu nebezpečných situací. Pokyny k likvidací starého vysloužilého spotřebiče Chladnička se nesmí odložit do běžného domovního odpadu, ani do odpadů s velkými rozměry v běžných sběrnách surovin. Nesmí být poškozen chladicí okruh, zvláště tepelný výměník na zadní straně chladničky. Informace o termínech odvozu nebo o sběrných stanovištích získáte u místních orgánů čištění města nebo na správě obce. Doprava chladničky Pro přenášení chladničky jsou nezbytně zapotřebí dvě osoby. Chladničku dopravujte tak, aby byla ve stojící poloze a pokud možno v originálním obalu. Odstranění ochranných prvků pro přepravu Chladnička a jednotlivé části vnitřního vybavení jsou během přepravy chráněny. 1. Odstraňte všechny lepicí pásky a výplňové utěsňovací části z vnitřního prostoru chladničky. 7

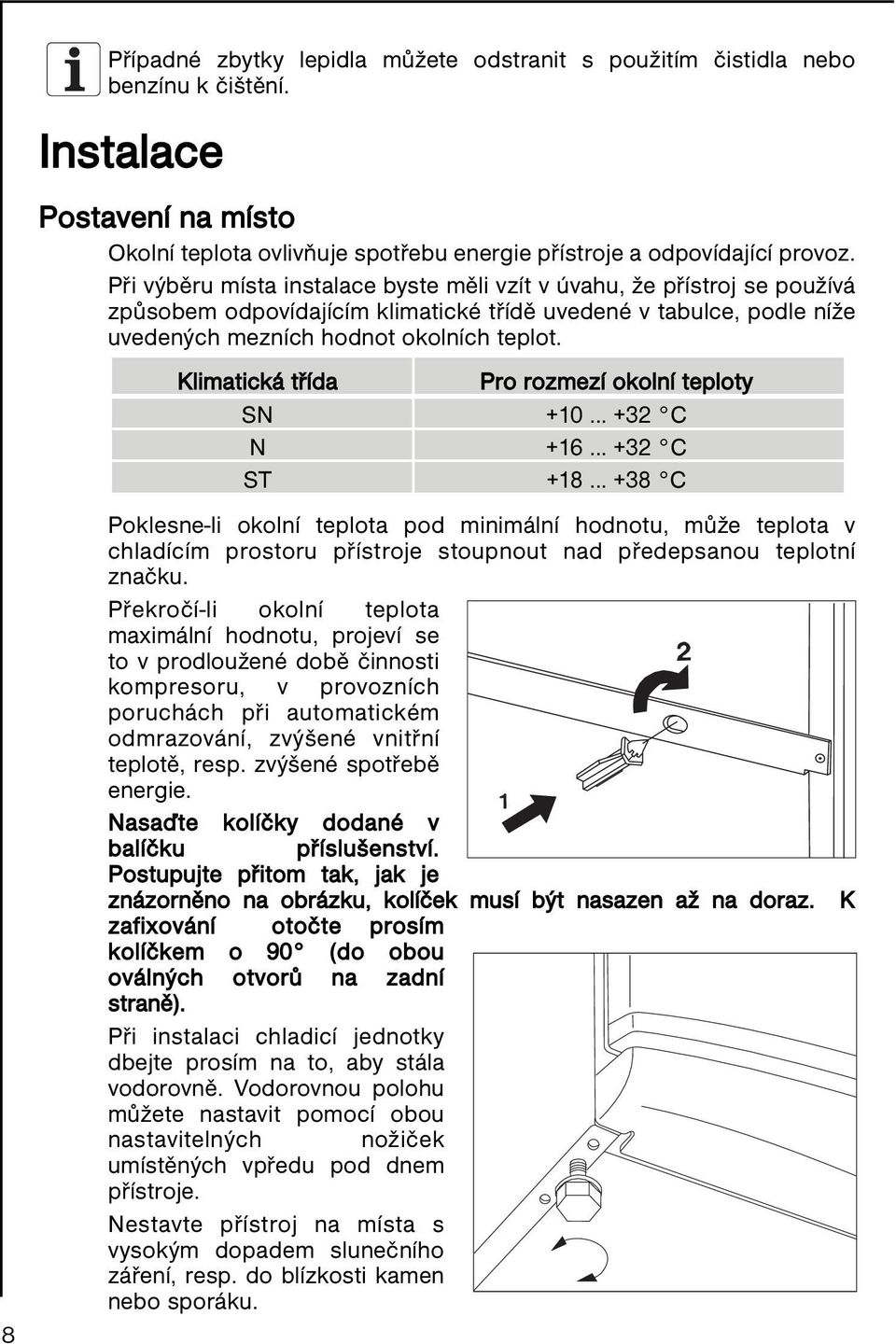

8 8 Případné zbytky lepidla můžete odstranit s použitím čistidla nebo benzínu k čištění. Instalace Postavení na místo Okolní teplota ovlivňuje spotřebu energie přístroje a odpovídající provoz. Při výběru místa instalace byste měli vzít v úvahu, že přístroj se používá způsobem odpovídajícím klimatické třídě uvedené v tabulce, podle níže uvedených mezních hodnot okolních teplot. Klimatická třída Pro rozmezí okolní teploty SN C N C ST C Poklesne-li okolní teplota pod minimální hodnotu, může teplota v chladícím prostoru přístroje stoupnout nad předepsanou teplotní značku. Překročí-li okolní teplota maximální hodnotu, projeví se to v prodloužené době činnosti kompresoru, v provozních poruchách při automatickém odmrazování, zvýšené vnitřní teplotě, resp. zvýšené spotřebě energie. Nasaďte kolíčky dodané v balíčku příslušenství. Postupujte přitom tak, jak je znázorněno na obrázku, kolíček musí být nasazen až na doraz. K zafixování otočte prosím kolíčkem o 90 (do obou oválných otvorů na zadní straně). Při instalaci chladicí jednotky dbejte prosím na to, aby stála vodorovně. Vodorovnou polohu můžete nastavit pomocí obou nastavitelných nožiček umístěných vpředu pod dnem přístroje. Nestavte přístroj na místa s vysokým dopadem slunečního záření, resp. do blízkosti kamen nebo sporáku.

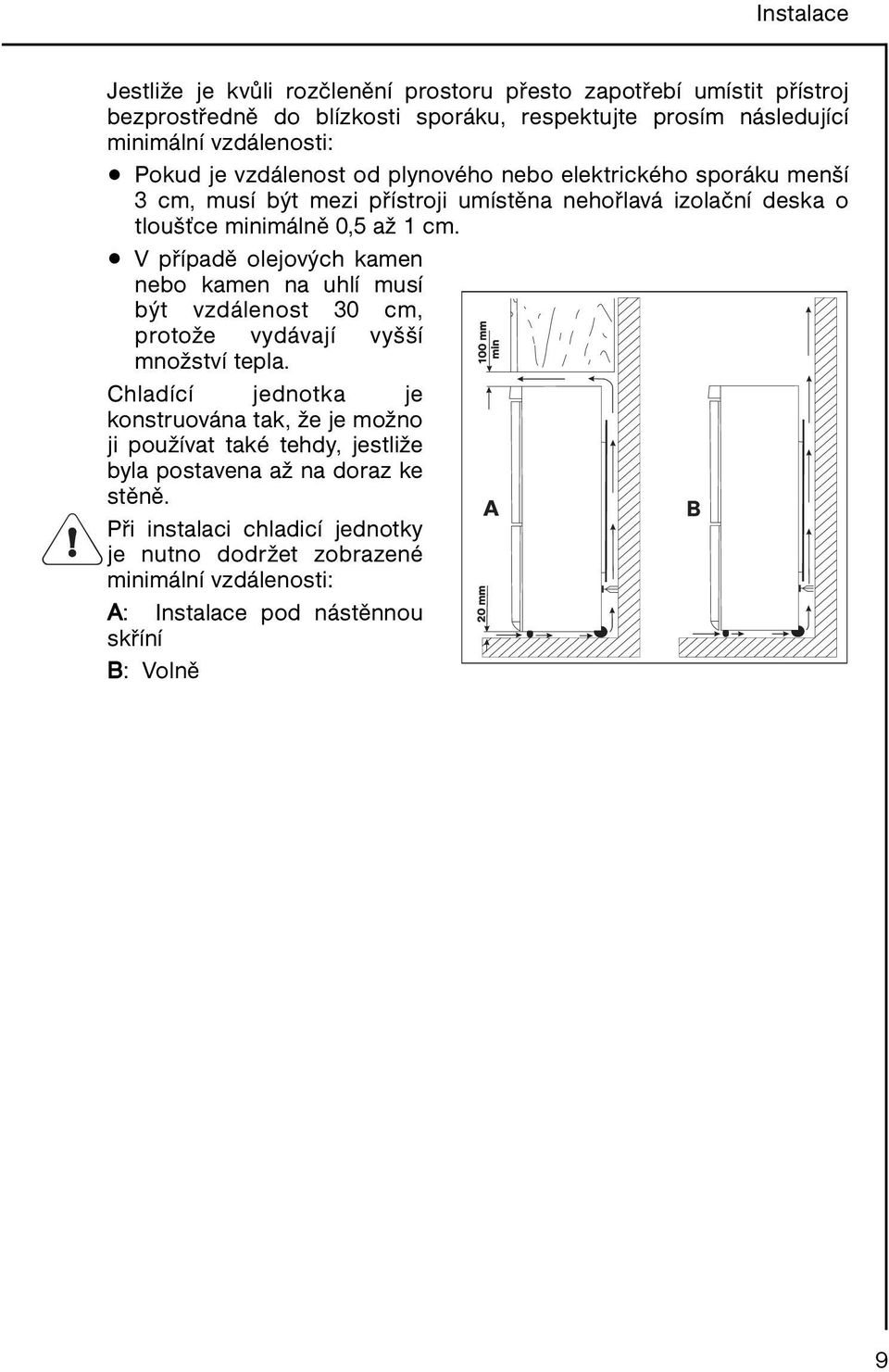

9 Instalace Jestliže je kvůli rozčlenění prostoru přesto zapotřebí umístit přístroj bezprostředně do blízkosti sporáku, respektujte prosím následující minimální vzdálenosti: Pokud je vzdálenost od plynového nebo elektrického sporáku menší 3 cm, musí být mezi přístroji umístěna nehořlavá izolační deska o tloušťce minimálně 0,5 až 1 cm. V případě olejových kamen nebo kamen na uhlí musí být vzdálenost 30 cm, protože vydávají vyšší množství tepla. Chladící jednotka je konstruována tak, že je možno ji používat také tehdy, jestliže byla postavena až na doraz ke stěně. Při instalaci chladicí jednotky je nutno dodržet zobrazené minimální vzdálenosti: A: Instalace pod nástěnnou skříní B: Volně 9

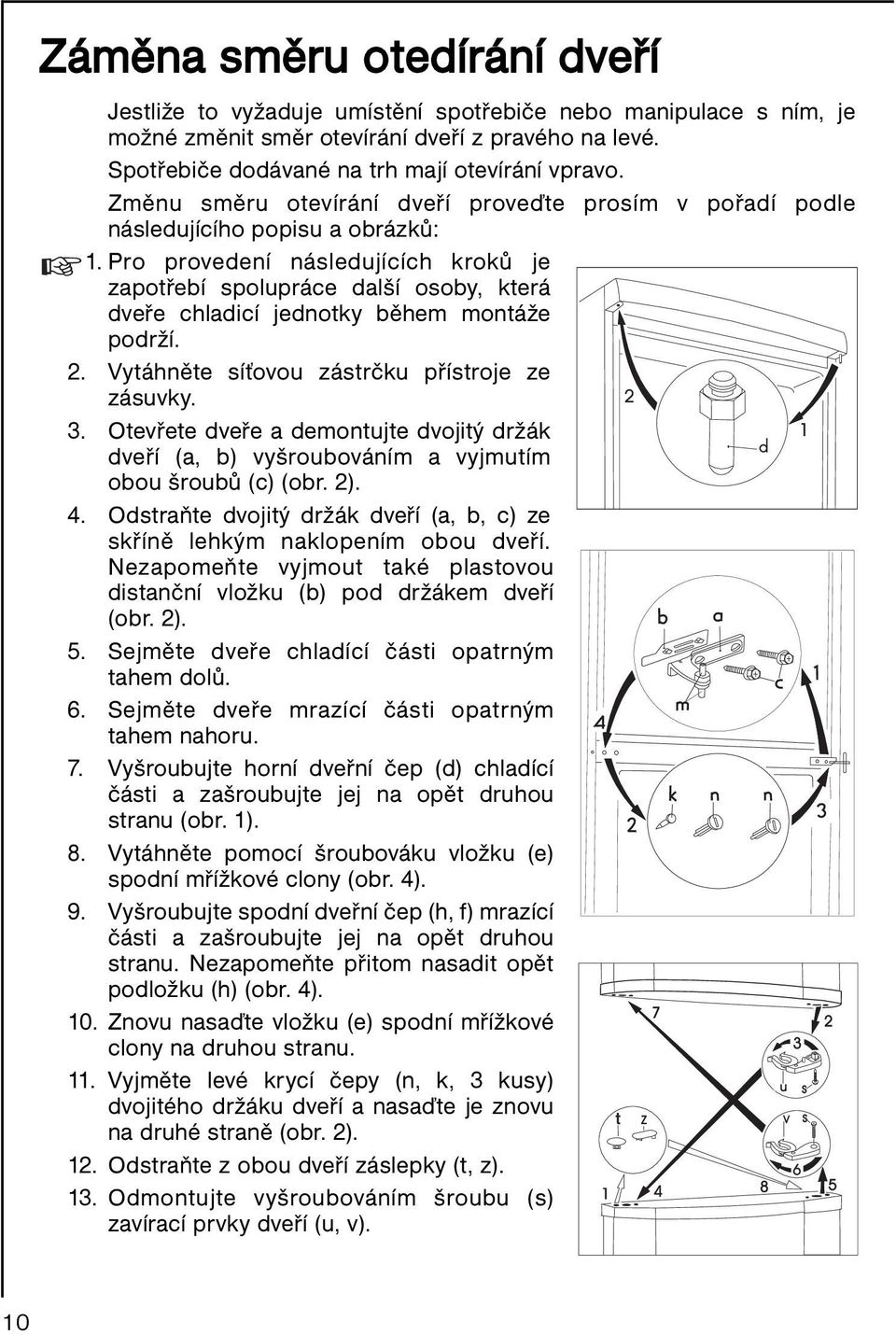

10 Záměna směru otedírání dveří Jestliže to vyžaduje umístění spotřebiče nebo manipulace s ním, je možné změnit směr otevírání dveří z pravého na levé. Spotřebiče dodávané na trh mají otevírání vpravo. Změnu směru otevírání dveří proveďte prosím v pořadí podle následujícího popisu a obrázků: 1. Pro provedení následujících kroků je zapotřebí spolupráce další osoby, která dveře chladicí jednotky během montáže podrží. 2. Vytáhněte síťovou zástrčku přístroje ze zásuvky. 3. Otevřete dveře a demontujte dvojitý držák dveří (a, b) vyšroubováním a vyjmutím obou šroubů (c) (obr. 2). 4. Odstraňte dvojitý držák dveří (a, b, c) ze skříně lehkým naklopením obou dveří. Nezapomeňte vyjmout také plastovou distanční vložku (b) pod držákem dveří (obr. 2). 5. Sejměte dveře chladící části opatrným tahem dolů. 6. Sejměte dveře mrazící části opatrným tahem nahoru. 7. Vyšroubujte horní dveřní čep (d) chladící části a zašroubujte jej na opět druhou stranu (obr. 1). 8. Vytáhněte pomocí šroubováku vložku (e) spodní mřížkové clony (obr. 4). 9. Vyšroubujte spodní dveřní čep (h, f) mrazící části a zašroubujte jej na opět druhou stranu. Nezapomeňte přitom nasadit opět podložku (h) (obr. 4). 10. Znovu nasaďte vložku (e) spodní mřížkové clony na druhou stranu. 11. Vyjměte levé krycí čepy (n, k, 3 kusy) dvojitého držáku dveří a nasaďte je znovu na druhé straně (obr. 2). 12. Odstraňte z obou dveří záslepky (t, z). 13. Odmontujte vyšroubováním šroubu (s) zavírací prvky dveří (u, v). 10

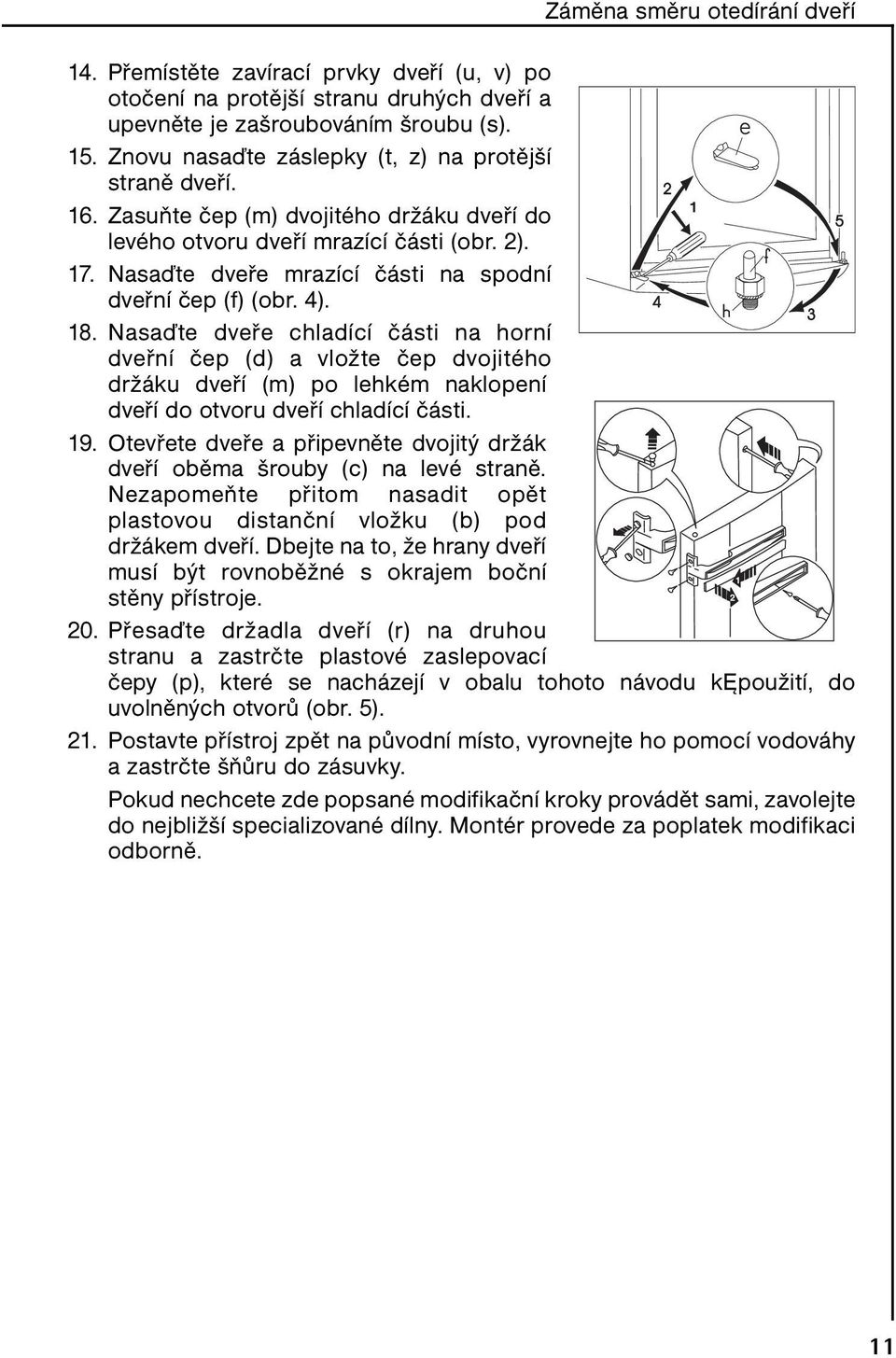

11 Záměna směru otedírání dveří 14. Přemístěte zavírací prvky dveří (u, v) po otočení na protější stranu druhých dveří a upevněte je zašroubováním šroubu (s). 15. Znovu nasaďte záslepky (t, z) na protější straně dveří. 16. Zasuňte čep (m) dvojitého držáku dveří do levého otvoru dveří mrazící části (obr. 2). 17. Nasaďte dveře mrazící části na spodní dveřní čep (f) (obr. 4). 18. Nasaďte dveře chladící části na horní dveřní čep (d) a vložte čep dvojitého držáku dveří (m) po lehkém naklopení dveří do otvoru dveří chladící části. 19. Otevřete dveře a připevněte dvojitý držák dveří oběma šrouby (c) na levé straně. Nezapomeňte přitom nasadit opět plastovou distanční vložku (b) pod držákem dveří. Dbejte na to, že hrany dveří musí být rovnoběžné s okrajem boční stěny přístroje. 20. Přesaďte držadla dveří (r) na druhou stranu a zastrčte plastové zaslepovací čepy (p), které se nacházejí v obalu tohoto návodu kępoužití, do uvolněných otvorů (obr. 5). 21. Postavte přístroj zpět na původní místo, vyrovnejte ho pomocí vodováhy a zastrčte šňůru do zásuvky. Pokud nechcete zde popsané modifikační kroky provádět sami, zavolejte do nejbližší specializované dílny. Montér provede za poplatek modifikaci odborně. 11

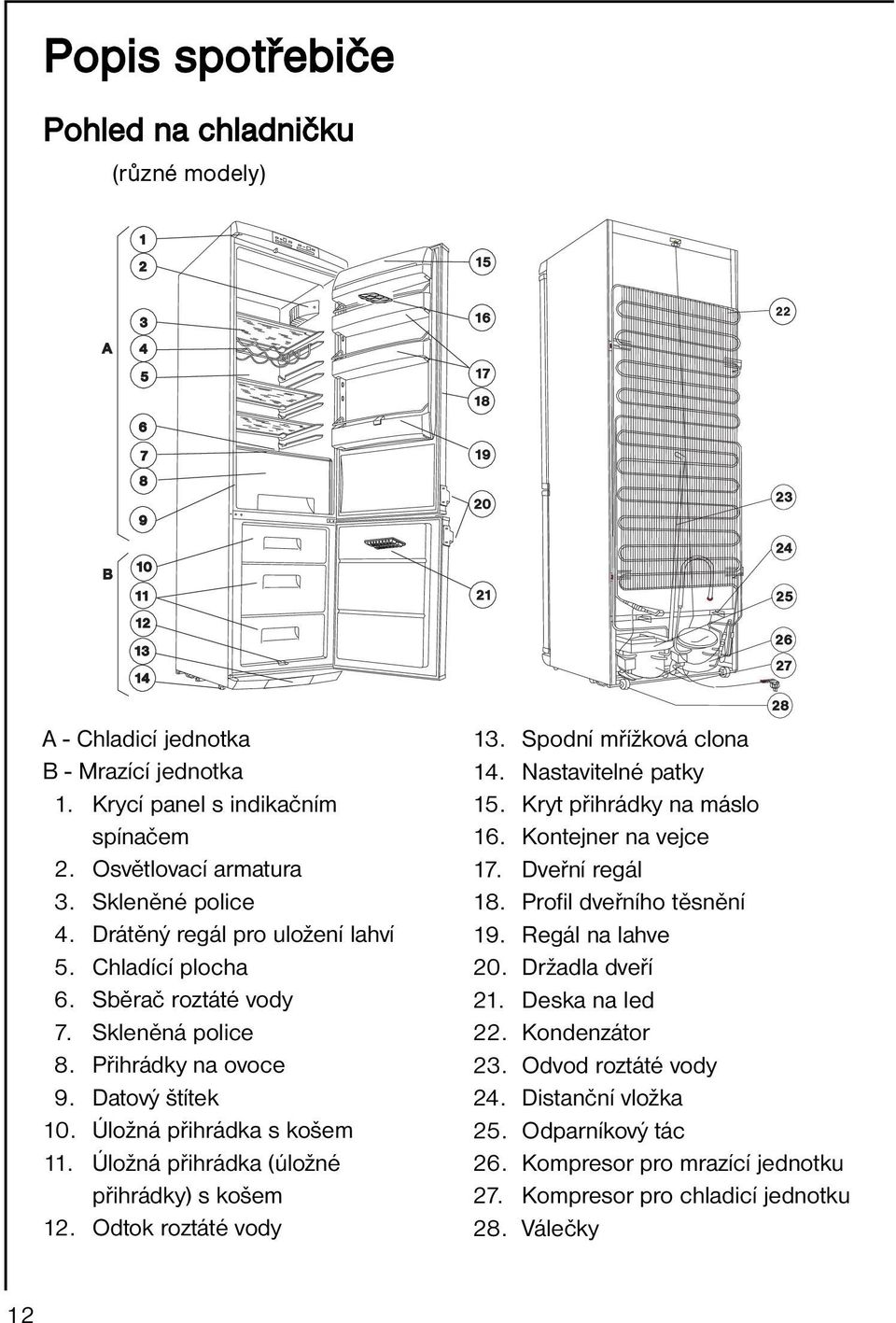

12 Popis spotřebiče Pohled na chladničku (různé modely) A - Chladicí jednotka B - Mrazící jednotka 1. Krycí panel s indikačním spínačem 2. Osvětlovací armatura 3. Skleněné police 4. Drátěný regál pro uložení lahví 5. Chladící plocha 6. Sběrač roztáté vody 7. Skleněná police 8. Přihrádky na ovoce 9. Datový štítek 10. Úložná přihrádka s košem 11. Úložná přihrádka (úložné přihrádky) s košem 12. Odtok roztáté vody 13. Spodní mřížková clona 14. Nastavitelné patky 15. Kryt přihrádky na máslo 16. Kontejner na vejce 17. Dveřní regál 18. Profil dveřního těsnění 19. Regál na lahve 20. Držadla dveří 21. Deska na led 22. Kondenzátor 23. Odvod roztáté vody 24. Distanční vložka 25. Odparníkový tác 26. Kompresor pro mrazící jednotku 27. Kompresor pro chladicí jednotku 28. Válečky 12

13 Před uvedením spotřebiče do provozu Před připojením k elektrické síti a před prvním uvedením do provozu ponechte chladničku dvě hodiny stát, aby mohl olej natéci zpět ke kompresoru. Pokud se tento interval nedodrží, mohl by se kompresor poškodit. 1. Vnitřní část chladničky a všechny součásti vybavení laskavě před prvním uvedením do provozu vyčistěte (viz odstavec "Čištění a ošetřování ). Ovládací panel chladničky s ukazateli A. Tlačítko ZAP/VYP B. Tlačítko nastavení teploty (pro vyšší teploty) C. Displej teploty D. Tlačítko nastavení teploty (pro nižší teploty) E. Kontrolka zapnutí funkce COOLMATIC (žlutá) F. Tlačítko COOLMATIC Tlačítka nastavení teploty Teplota se nastavuje pomocí tlačítek (B) a (D). Tato tlačítka jsou spojena s displejem teploty. Displej teploty se přepíná z displeje SKUTEČNÉ teploty (displej teploty svítí) na displej POŽADOVANÉ teploty (displej teploty bliká) stisknutím jednoho ze dvou tlačítek (B) nebo (D). Při každém stisknutí jednoho z těchto tlačítek se POŽADOVANÁ teplota změní o 1 C. POŽADOVANÉ teploty musí být dosaženo do 24 hodin. Jestliže nestisknete ani jedno tlačítko, displej teploty se automaticky za okamžik přepne zpět (asi 5 vteřin) na displej SKUTEČNÉ teploty. POŽžADOVANÁ teplota je: Teplota zvolená pro vnitřní prostor chladničky. POŽADOVANÁ teplota je signalizována blikajícími čísly. SKUTEČNÁ teplota je: Na displeji teploty se zobrazí současná teplota chladničky. SKUTEČNÁ teplota je signalizována svítícími čísly. 13

14 Ovládací panel chladničky s ukazateli Displej teploty Displej teploty může zobrazovat různé informace o stavu chladničky (SKUTEČNÁ teplota). Během běžného provozu se zobrazuje současná teplota uvnitř mrazničky (SKUTEČNÁ teplota). Po seřízení teploty na displeji bliká právě nastavená teplota chladničky (POŽADOVANÁ teplota). Spuštění - nastavení teploty 1. Síťovou zástrčku zasuňte do zásuvky. 2. Stiskněte tlačítko (A). Spotřebič se spustí. 3. Stiskněte buď tlačítko (B) nebo (D). Displej teploty se přepne a začne na něm blikat právě nastavená POŽADOVANÁ teplota. 4. Nastavte požadovanou teplotu stisknutím tlačítka (B) nebo (D) (viz část "Tlačítka nastavení teploty"). Displej teploty okamžitě zobrazí změněné nastavení. Po každém stisknutí tlačítka se teplota změní o 1 C. Z hlediska bezpečného uložení potravin se teplota +5 C považuje za dostatečně nízkou pro uložení potravin v chladničce. 5. Po nastavení požadované teploty se za krátkou dobu (asi 5 vteřin) displej teploty změní a opět zobrazuje současnou SKUTEČNOU teplotu uvnitř chladničky. Displej přestane blikat a bude stále svítit. Informace! Jestliže změníte nastavení, kompresor se nespustí hned, pokud právě probíhá automatické odmrazování. Protože chladnička rychle dosáhne skladovací teploty, můžete do ní vložit potraviny ihned po zapnutí. COOLMATIC Funkce COOLMATIC je vhodná pro rychlé zchlazení velkého množství potravin v chladničce. 1. Funkce COOLMATIC se zapíná tlačítkem COOLMATIC(F). Rozsvítí se žlutá kontrolka (E). Funkce COOLMATIC pak zajišťuje intenzivní chlazení. Automaticky se zvolí POŽADOVANÁ teplota +2 C. Funkce COOLMATIC je ukončena automaticky po 6 hodinách. 2. Funkci COOLMATIC může kdykoli vypnout ručně dalším stisknutím tlačítka COOLMATIC. Žlutá kontrolka zhasne. 14

15 Funkce Dovolená Ovládací panel chladničky s ukazateli Funkce Dovolená nastaví teplotu na +15 C. Tato funkce umožňuje ponechat prázdnou chladničku zavřenou v období dlouhé dovolené (např. v létě), aniž se vytvoří nepříjemné pachy. 1. K zapnutí funkce Dovolená stiskněte tlačítko (B). 2. Tiskněte tlačítko (B), až se na displeji teploty objeví písmeno "H" (Holidy - dovolená). Displej teploty může měnit zobrazenou teplotu až do +8 C, vždy o 1. Po 8 C následuje písmeno H. Nyní je chladnička nastavena na funkci dovolená, v režimu šetřícím energii. Chladicí oddíl musí být při zapnuté funkci Dovolená prázdný. Vypnutí chladicího oddílu K vypnutí chladničky stiskněte několikrát tlačítko (B), ažse na displeji teploty (C) objeví symbol OF. Stiskněte opět tlačítko (B)na asi 5 vteřin. Na displeji teploty se objeví odpočítávání,tedy čísla od 3 do 1. Když se zobrazí 1, je chladničkavypnutá. Displej teploty zhasne. Používání chladicí jednotky Pro správné chlazení je potřebná cirkulace vzduchu uvnitř chladicí jednotky. Proto byste neměli spáru za mřížkovými úložnými místy zakrývat papírem, podnosy atd.. Nedávejte laskavě do chladicí jednotky žádná teplá jídla, nechte jídlo nejprve ochladit na pokojovou teplotu. Tak lze zabránit nežádoucímu vytváření námrazy. Jídla mohou absorbovat pachy jiných jídel, proto byste měli v ledničce uchovávat potraviny v uzavřené nádobě nebo zabalené v celofánu, alobalu, svačinovém papíru nebo plastové fólii. V tomto případě zůstane zachován původní obsah vlhkosti potravin, uložená zelenina např. nevyschne ani po několika dnech. 15

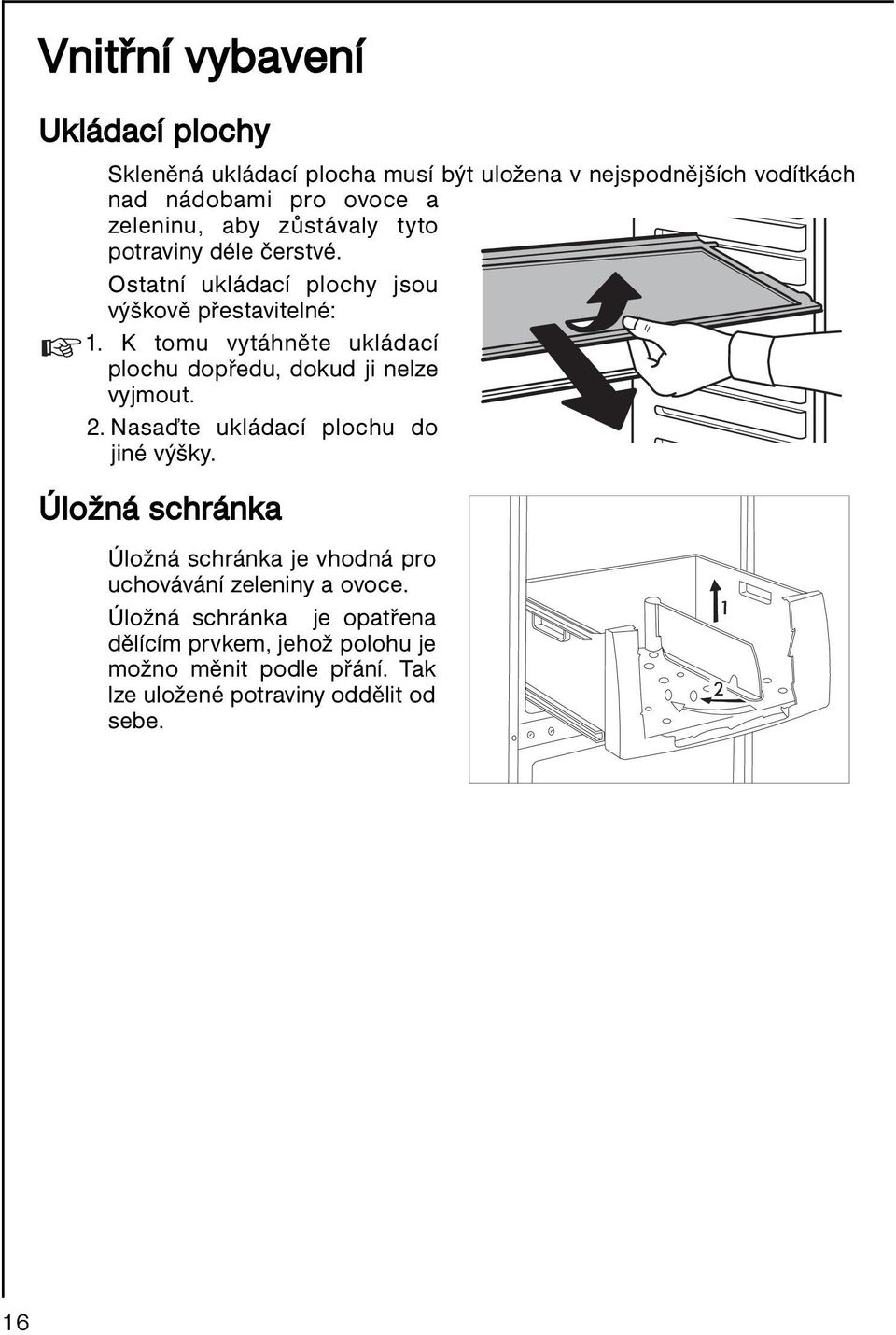

16 Vnitřní vybavení Ukládací plochy Skleněná ukládací plocha musí být uložena v nejspodnějších vodítkách nad nádobami pro ovoce a zeleninu, aby zůstávaly tyto potraviny déle čerstvé. Ostatní ukládací plochy jsou výškově přestavitelné: 1. K tomu vytáhněte ukládací plochu dopředu, dokud ji nelze vyjmout. 2. Nasaďte ukládací plochu do jiné výšky. Úložná schránka Úložná schránka je vhodná pro uchovávání zeleniny a ovoce. Úložná schránka je opatřena dělícím prvkem, jehož polohu je možno měnit podle přání. Tak lze uložené potraviny oddělit od sebe. 16

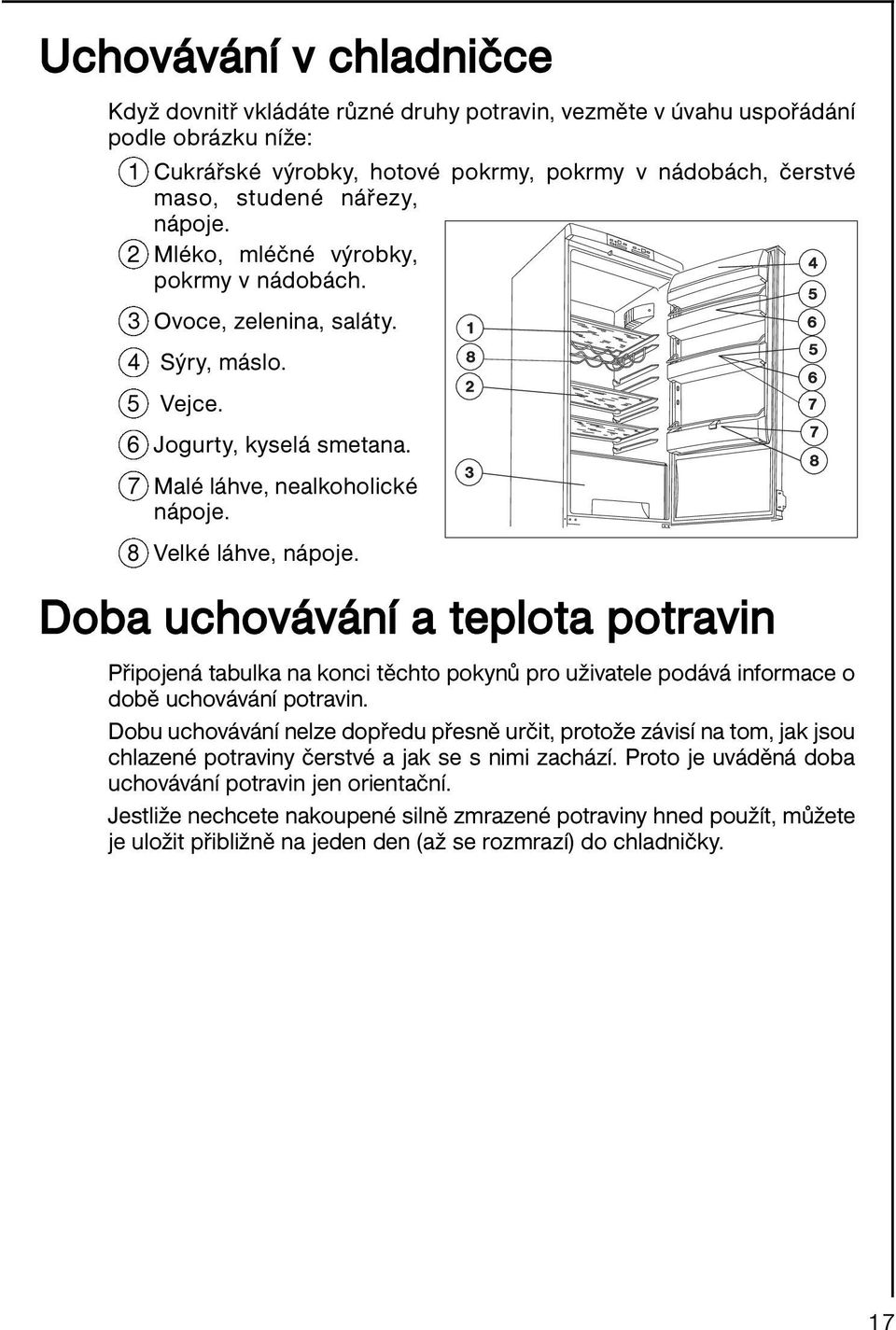

17 Uchovávání v chladničce Když dovnitř vkládáte různé druhy potravin, vezměte v úvahu uspořádání podle obrázku níže: 1 Cukrářské výrobky, hotové pokrmy, pokrmy v nádobách, čerstvé maso, studené nářezy, nápoje. 2 Mléko, mléčné výrobky, pokrmy v nádobách. 3 Ovoce, zelenina, saláty. 4 Sýry, máslo. 5 Vejce. 6 Jogurty, kyselá smetana. 7 Malé láhve, nealkoholické nápoje. 8 Velké láhve, nápoje. Doba uchovávání a teplota potravin Připojená tabulka na konci těchto pokynů pro uživatele podává informace o době uchovávání potravin. Dobu uchovávání nelze dopředu přesně určit, protože závisí na tom, jak jsou chlazené potraviny čerstvé a jak se s nimi zachází. Proto je uváděná doba uchovávání potravin jen orientační. Jestliže nechcete nakoupené silně zmrazené potraviny hned použít, můžete je uložit přibližně na jeden den (až se rozmrazí) do chladničky. 17

18 Ovládací panel mrazničky s ukazateli G. Kontrolka zapnutí funkce FROSTMATIC (žlutá) H. Tlačítko FROSTMATIC I. Tlačítko nastavení teploty (pro vyšší teploty) J. Displej teploty K. Tlačítko nastavení teploty (pro nižší teploty) L. Tlačítko resetu poplachu M. Kontrolka resetu poplachu Tlačítka nastavení teploty Teplota se nastavuje pomocí tlačítek (I) a (K). Tato tlačítka jsou spojena s displejem teploty (J). Displej teploty se přepíná z displeje SKUTEČNÉ teploty (displej teploty svítí) na displej požadované teploty (displej teploty bliká) stisknutím jednoho ze dvou tlačítek (I) nebo (K). Při každém stisknutí jednoho z těchto tlačítek se POŽADOVANÁ teplota změní o 1 C. POŽADOVANÉ teploty musí být dosaženo do 24 hodin. Jestliže nestisknete ani jedno tlačítko, displej teploty se automaticky za okamžik přepne zpět (asi 5 vteřin) na displej SKUTEČNÉ teploty. POŽžADOVANÁ teplota je: Teplota zvolená pro vnitřní prostor mrazničky. POŽADOVANÁ teplota je signalizována blikajícími čísly. SKUTEČNÁ teplota je: Na displeji teploty se zobrazí současná teplota mrazničky. SKUTEČNÁ teplota je signalizována svítícími čísly. Displej teploty Displej teploty může zobrazovat různé informace. Během běžného provozu se zobrazuje současná teplota uvnitř mrazničky (SKUTEČNÁ teplota). Po seřízení teploty na displeji bliká právě nastavená teplota mrazničky (POŽADOVANÁ teplota). 18

19 Spuštění - nastavení teploty Ovládací panel mrazničky s ukazateli 1. Síťovou zástrčku zasuňte do zásuvky. 2. Stiskněte tlačítko (A). Kontrolka poplachu (M) bliká až do dosažení teploty. Zazní zvukový signál. 3. Stisknutím tlačítka (L) signál vypnete. 4. Stiskněte buď tlačítko (I) nebo (K). Displej teploty se přepne a začne na něm blikat právě nastavená POŽADOVANÁ teplota. 5. Nastavte požadovanou teplotu stisknutím tlačítka (I) nebo (K) (viz část "Tlačítka nastavení teploty"). Displej teploty okamžitě zobrazí změněné nastavení. Po každém stisknutí tlačítka se teplota změní o 1 C. Z hlediska bezpečného uložení potravin se teplota -18 C považuje za dostatečně nízkou pro uložení potravin v mrazničce. FROSTMATIC Funkce FROSTMATIC urychluje zmrazování čerstvých potravin a současně chrání již uložené potraviny před nežádoucím oteplením. 1. Funkce FROSTMATIC se zapíná tlačítkem FROSTMATIC (H). Rozsvítí se žlutá kontrolka (G). Jestliže funkci FROSTMATIC neukončíte ručně, spotřebič funkci FROSTMATIC vypne po asi po 52 hodinách. Žlutá kontrolka zhasne. 2. Funkci FROSTMATIC může kdykoli vypnout ručně dalším stisknutím tlačítka FROSTMATIC. Žlutá kontrolka zhasne. Tlačítko resetu poplachu V případě abnormálního zvýšení teploty uvnitř mrazničky (např. z důvodu výpadku proudu) začne výstražná kontrolka (M) blikat a zazní zvukový signál. Stiskněte tlačítko resetu poplachu (L) k vypnutí zvukového signálu, výstražná kontrolka bude dále blikat. Zvukový signál se vypne automaticky, jakmile se teplota vrátí do normálu, zatímco výstražná kontrolka (M) bude dále blikat. Jestliže stiskneme tlačítkoresetu poplachu (L), vypneme výstražnou kontrolku a současně se na displeji objeví na asi 5 vteřin nejvyšší dosažená teplota v oddílu. Vypnutí mrazicího oddílu K vypnutí mrazničky stiskněte několikrát tlačítko (I), až se na displeji teploty (J) objeví symbol OF. Opět stiskněte tlačítko (I) na asi 5 vteřin. Na displeji teploty se objeví odpočítávání, tedy čísla od 3 do 1. Když se zobrazí 1, je chladnička vypnutá. Displej teploty zhasne. 19

20 Vypnutí spotřebiče K vypnutí stiskněte tlačítko (A). V případě, že spotřebič nebudete delší dobu používat: 1. Vypněte spotřebič. 2. Vytáhněte síťovou zástrčku ze zásuvky, nebo přepněte či vypněte elektrický jistič nebo pojistku. 3. Odmrazte mrazicí oddíl a důkladně spotřebič vyčistěte(viz část: "Čištění a údržba"). 4. Nechte dveře pootevřené, aby se netvořily nepříjemné pachy. Zmrazování a ukládání zmrazených potravin Mrazničku můžete využít k vlastnímu zmrazování čerstvých potravin. Důležité upozornění! Před zmrazováním potravin musí být teplota v mrazicím oddíle -18 C nebo méně. Dodržujte prosím zmrazovací výkon uvedený na typovém štítku. Zmrazovací výkon je maximální množství potravin, které je možné zmrazit za 24 hodin. Chcete-li zmrazovat potraviny několik dní za sebou, dodržujte prosím maximální výkon rovnající se pouze 2/3 až 3/4 hodnoty, jež je uvedena na typovém štítku. Kvalita potravin je nejlépe zajištěna při co nejrychlejším promrznutí potravin až do jejich středu. Teplé jídlo nechte před zmrazováním vychladnout. Teplo by totiž způsobilo tvorbu ledu a zvýšilo spotřebu energie. Přečtěte si prosím maximální dobu skladování uvedenou výrobcem. Rozmrazené potraviny, které již nechcete dále zpracovávat (uvařit nebo upéct do dalších jídel) se za žádných okolností nesmí znovu zmrazit. Nádoby s hořlavými plyny nebo tekutinami mohou při nízkých teplotách prosakovat. Hrozí nebezpečí výbuchu! V chladničce nebo mrazničce neuchovávejte žádné nádoby s hořlavými materiály jako spreje, náplně do hasicích přístrojů apod. Do mrazničky se nesmí dávat láhve ani plechovky. Po zmrazení obsahu by mohly prasknout, nápoje s vysokým obsahem uhličitanu mohou dokonce vybuchnout! V mrazničce nikdy neskladujte limonády, džusy, pivo, víno ani šumivé víno. Výjimka: v mrazničce lze skladovat destiláty s vysokým obsahem alkoholu. Před zmrazením je nutné všechny potraviny vzduchotěsně zabalit, aby nevyschly a neztratily svou chuť a vůni a nenasákly vůní jiných zmrazených potravin. 20

21 Upozornění! Nedotýkejte se zmrazených potravin vlhkýma rukama. Ruce by vám mohly k balíčku přimrznout. 1. K rychlejšímu zmrazování potravin nebo při zmrazování maximálního povoleného množství stiskněte přepínač prostředí 12 h před vložením potravin bez změny nastavení termostatu. 2. Potraviny, které chcete zmrazovat, vložte do horní zásuvky. 3. Neotvírejte často dveře, ani je nenechávejte otevřené déle, než je nezbytně nutné. Skladování mrazící jednotce Zmrazené potraviny by měly být po ukončení procesu zmrazování uloženy v příslušných (1 nebo 2) mrazících boxech. Díky tomu bude v mrazícím boxu zajištěno místo pro další zmrazování. Již uložené potraviny tak nejsou negativně ovlivňovány novým zmrazováním. Jestliže je nutno umístit větší množství potravin, je možno mrazící boxy s výjimkou spodního boxu odstranit a zboží postavit bezprostředně na chladící plochu. Při zakoupení již zmrazeného zboží je nutno bezpodmínečně respektovat dobu skladování uvedenou na obalu. Ohledně skladování zboží, které jste si zamrazili sami, naleznete odpovídající informace v pokynech uvedených na dveřích spotřebiče. Symboly znázorňují příslušné potraviny, čísla příslušnou maximální dobu uchovávání v měsících. Skladování prudce zmrazených mražených produktů je bezpečné jen tehdy, jestliže tyto až do okamžiku uskladnění v mrazící jednotce nebyly ani částečně rozmraženy. Již jednou rozmražené, ať už normálně nebo prudce zmražené produkty by neměly být znovu zamrazovány, ale naopak co nejdříve zkonzumovány. Jak vyrábět kostky ledu Když chcete vyrábět kostky ledu, naplňte dodaný výrobník ledu vodou a vložte ho do oddílu pro zmrazené potraviny. Navlhčením dna výrobníku a nastavením knoflíku termostatické regulace na maximální stupeň můžete dobu výroby kostek ledu zkrátit. Po skončení nezapomeňte nastavit ovládací knoflík termostatu zpět na vhodný stupeň. Hotové kostky ledu lze vyjmout pod tekoucí vodou lehkým zkroucením výrobníku nebo úderem. Jestliže výrobník k oddílu přimrzne, nepoužívejte k uvolnění kovové nástroje ani nože, protože by se systém chlazení mohl poškodit. 21

22 Některé dobré informace a rady 1. Stojí za to věnovat pozornost variabilním poličkám, které podstatně zvyšují využitelnost prostoru pro čerstvé potraviny. Změna uspořádání těchto poliček je rovněž možná, když jsou dveře otevřeny v úhlu Po otevření a zavření dveří mrazničky se v důsledku nízké teploty zvýší uvnitř zařízení vakuum. Proto po uzavření dveří vyčkejte 2-3 minuty - jestliže je chcete znovu otevřít - dokud se nevyrovná vnitřní tlak. 3. Věnujte pozornost ovládání mrazničky nastavováním polohy termostatické kontroly tak, aby vnitřní teplota nemohla být nikdy vyšší než -18 C. 4. Je praktické denně se přesvědčit o bezchybném provozu zařízení, abyste si případné závady všimli včas a předešli tak zkažení zmrazených potravin. 5. Normální zvuky při provozu: Klapnutí: Když elektrické ovládání zapne a vypne kompresor, je slyšet zvuk klapnutí. Když je chladicí kapalina pumpována potrubím výměníku na zadní straně do chladiče/výparníku, můžete slyšet zvuk slabého bublání. Bublání: Když je kompresor zapnut a chladící médium začne proudit potrubími, může to být doprovázeno pulsujícím zvukem (bzučením, ševelením, zvukem kapání nebo tečení). Tento zvuk může být slyšet nějakou dobu i poté, co se kompresor vypne. Výparník mrazničky (tato součást ochlazuje mrazicí část zařízení) je pěnou utěsněn ve skříni. Teplota této části se v průběhu činnosti mění a současně s tím se také trochu mění její rozměry. Tyto změny by mohly způsobit zvuk praskání, který je přirozeným a neškodným jevem. 6. Pokud byste chtěli zkontrolovat teplotu potravin uložených v chladničce, nastavte knoflík termostatu do střední polohy, umístěte doprostřed chladicí skříně sklenici s vodou a dejte do ní teploměr s přesností +/- 1 C. Jestliže naměříte po 6 hodinách hodnotu mezi +3 C a +8 C, chladnička pracuje správně. Toto měření by se mělo provádět za stálých podmínek (bez změny v uložení potravin do chladničky). 7. Jestliže s použitím teploměru měříte teplotu v mrazničce, umístěte ho mezi potraviny, protože tak bude odrážet skutečnou teplotu uložených věcí. 22

23 Informace a poznámky Některé dobré informace a rady V této kapitole jsou uvedeny praktické informace a poznámky, jak používat spotřebič a dosáhnout maximálních úspor energie, a také obsahují informace o spotřebiči, týkající se životního prostředí. Jak ušetřit energii 1. Vyvarujte se umístění přístroje na místě, které je vystaveno prudkému slunečnímu záření, nebo v blízkosti zdrojů tepla. 2. Dbejte na dostatečné větrání kondenzátorů a kompresoru. Proto by neměla být blokována cesta pro volnou cirkulaci vzduchu. 3. Uchovávejte potraviny v nádobách, které se dají dobře zavírat, nebo zabalené ve fólii, abyste se tak vyvarovali vznikání nadměrné námrazy. 4. Vyvarujte se zbytečného otevírání dveří nebo jejich otevírání na delší dobu. 5. Teplé potraviny byste měli ukládat do chladicí jednotky pouze tehdy, jestliže již byly ochlazeny na pokojovou teplotu. 6. Kondenzátor je nutno neustále udržovat v čistotě. Spotřebič a životní prostředí Tento spotřebič neobsahuje plyny, které by mohly poškodit ozónovou vrstvu ani ve svém chladicím okruhu ani v izolačním materiálu. Vyřazený spotřebič by se neměl vyhazovat do komunálního odpadu. Dávejte pozor, aby se nepoškodila chladicí jednotka, zejména na zadní straně blízko tepelného výměníku. Informace o místech shromažďování odpadu můžete získat u úřadů místní samosprávy. Materiály použité na tomto spotřebiči a označené symbolem jsou recyklovatelné. 23

24 Odmrazování K provozu přístroje patří také to, že z vlhkosti přítomné v chladící části se vytvářejí vrstvy námrazy, resp. ledu. Tlustá vrstva námrazy, resp. ledu má izolační účinek a nepříznivě tak ovlivňuje chladící výkon, což vede ke zvýšení teploty v chladící části a ke zvýšené spotřebě energie. U tohoto typu přístroje se uskutečňuje odmrazování chladících ploch zcela automaticky, bez jakéhokoliv vnějšího zásahu. Regulátor teploty přerušuje v pravidelných intervalech na kratší nebo delší dobu provoz kompresoru přitom se také přeruší proces chlazení a uvnitř přístroje stoupne teplota na základě teplotního zatížení nad 0 C a začne proces odmrazování. Když dosažení teploty povrchu chladících ploch dosáhne +3 až +4 C, uvede regulátor teploty systém automaticky opět do provozu. Roztátá voda odtéká vývodem do sběrného kontejneru nad kompresorem a působením tepla, vycházejícího z kompresoru, se odpařuje. Mějte prosím na paměti, že odtokový otvor pro roztátou vodu je třeba pravidelně kontrolovat a čistit, protože v případě ucpání se nashromážděná roztátá voda dostane do izolace přístroje a tam může časem způsobovat provozní poruchy. Čištění otvoru odvodního kanálu provádějte prosím pomocí dodaného čističe trubek zobrazeného na obrázku. Čistič trubek by měl být uložen v odtokovém otvoru. Typický případ ucpání otvoru odvodního kanálu nastane tehdy, jestliže dáte do chladničky produkty zabalené do papíru, ty přijdou do styku se zadní stěnou chladicí jednotky a přimrznou k ní. Jestliže je produkt právě v tomto okamžiku vyjmut z lednice, papír se utrhne, dostane se do odvodního kanálu a to vede k jeho ucpání. Při ukládání zboží zabaleného do papíru si prosím počínejte obzvlášť opatrně, abyste se vyhnuli ucpání. V případě zvýšeného namáhání, např. při extrémních letních vedrech, se může stát, že chladnička dočasně běží v nepřetržitém provozu a automatické odmrazování v této době nefunguje. 24

25 Odmrazování Jestliže po proběhnutí odmrazovacího cyklu zůstanou na zadní straně chladničky malé ledové, resp. námrazové skvrny, nejedná se o chybnou funkci spotřebiče. Mrazící jednotka nemůže být vybavena funkcí automatického odmrazování, protože hluboce zmrazené a zmrazené produkty nesnesou teplotu odmrazování. Proto existuje možnost odstranit malé námrazy jinovatky nebo ledu pomocí dodané plastové špachtle. Jestliže je vrstva námrazy nebo ledu tak tlustá, že ji již není možno odstranit pomocí plastové špachtle, je nutno chladící tyče odmrazit. Četnost závisí na intenzitě používání (obecně 2- až 3krát za rok). Vyjměte zmrazené zboží zępřístroje, položte je do koše vyloženého papírem nebo látkou a uložte vše pokud možno na chladném místě nebo přemístěte zboží do jiné chladničky. Vytáhněte síťovou zástrčku ze zásuvky a přerušte tak přívod proudu pro obě části přístroje. Otevřete dveře obou částí přístroje a vyčistěte chladicí jednotku podle kapitoly Pravidelné čištění, a údržbu a vyčištění mrazící jednotky proveďte podle následujících pokynů: Za účelem odvedení roztáté vody z mrazící jednotky vyjměte odtokový prvek umístěný dole uprostřed a nasaďte jej zpátky obráceně jak je znázorněno na obrázku. Pod odtokový prvek postavte misku nebo mísu k zachycení kapaliny. Po ukončení odmrazování zastrčte výtokový prvek opět zpátky do původní polohy. Vyobrazená miska není příslušenstvím přístroje! Po odmrazení a odtoku roztáté vody byste měli povrch vysušit. Zastrčte síťovou zástrčku opět do zásuvky a uložte potraviny zpět do mrazničky. Doporučujeme nechat přístroj několik hodin běžet na nejvyšší provozní stupeň, aby bylo co nejrychleji dosaženo odpovídající chladící teploty pro skladování. 25

26 Pravidelné čištění Zařízení čistěte pravidelně. Pro čištění tohoto zařízení nepoužívejte detergenty, abrasivní nebo silně zapáchající čistící prostředky, voskové lešticí prostředky nebo desinfekční prostředky či výrobky obsahující alkohol. Před čištěním vytáhněte vidlici síťové šňůry zařízení ze zásuvky síťového rozvodu. Čištění interiéru Vnitřní části zařízení a jeho příslušenství čistěte teplou vodou a kyselým uhličitanem sodným (5 ml na 0.5 litru vody). Všechno opláchněte a důkladně vysušte. Těsnící profil dveří čistěte čistou vodou. Čištění exteriéru Vnější části zařízení čistěte teplou vodou a kyselým uhličitanem sodným (5 ml na 0.5 litru vody). Doporučuje se jednou nebo dvakrát ročně odstranit prach a nečistoty usazené na zadní straně zařízení a na kondenzátoru, a vyčistit odpařovací misku umístěnou na horní straně kompresoru. Po očištění připojte zařízení znovu na napájecí napětí. 26

27 Když něco nefunguje správně Během provozu spotřebiče se mohou často vyskytnout některé drobné, ale nepříjemné potíže, které nevyžadují přivolání servisního technika. V následující tabulce jsou uvedeny příslušné informace, jak se vyhnout zbytečnému placení za servis. Chtěli bychom, abyste si uvědomovali, že provoz spotřebiče provází určité zvuky (kompresoru a cirkulujícího chladiva). Takové zvuky nepředstavují závadu, nýbrž jsou součástí normálního provozu. Ještě bychom chtěli upozornit, že spotřebič pracuje přerušovaně, takže zastavování kompresoru neznamená, že by docházelo k poruše dodávky proudu. Z toho vyplývá požadavek, že se nesmíte dotýkat elektrických částí spotřebiče, dokud není spotřebič vypnut. Problém V chladničce je příliš velké teplo. V mrazničce je příliš velké teplo. U zadní desky chladničky teče voda. Do chladničky teče voda. Na podlahu vytéká voda. Možná příčina Řešení Termostat může být chybně Nastavte knoflík termostatu do vyšší nastaven. polohy. Byly vloženy nedostatečně chladné Potraviny položte na vhodné místo. potraviny, nebo byly vloženy špatně. Dveře nezavírají těsně nebo nejsou Zkontrolujte, zda dveře dobře zavírají dobře zavřeny. a zda těsnění není poškozeno nebo znečištěno. Termostat může být chybně nastaven. Dveře nezavírají těsně, nebo nejsou dobře zavřeny. Dovnitř byly vloženy potraviny ke zmrazování ve velkém množství. Zmrazované výrobky byly umístěny příliš blízko sebe. To je normální. Při automatickém odmrazování led na zadní desce taje. Vývod odtáté vody z chladničky může být zanesen. Vložené výrobky mohou vodě bránit ve stékání do sběrače. Odtátá voda nestéká vývodem do odpařovací misky nad kompresorem. Nastavte knoflík termostatu do vyšší polohy. Zkontrolujte, zda dveře dobře zavírají a zda těsnění není poškozeno nebo znečištěno. Několik hodin vyčkejte a pak teplotu zkontrolujte znovu. Výrobky umístěte tak, aby kolem nich mohl volně proudit vzduch. Vyčistěte vývod odtáté vody. Přemístěte výrobky, aby se zadní desky nedotýkaly přímo. Zaveďte vývod odtáté vody do odpařovací misky. 27

28 Problém Tvoří se příliš mnoho ledu a námrazy. Kompresor nepřetržitě běží. Spotřebič je hlučný. Možná příčina Potraviny nejsou dobře zabaleny. Dveře nejsou dobře zavřeny nebo nezavírají těsně. Termostat může být chybně nastaven. Termostat je chybně nastaven. Dveře nejsou správně zavřeny nebo nezavírají těsně. Dovnitř byly vloženy potraviny ke zmrazování ve velkém množství. Byly vloženy příliš teplé výrobky. Spotřebič je postaven v příliš teplém místě. Zástrčka není správně zapojena do zásuvky. Spotřebič vůbec nepracuje. Nefunguje ani chlazení ani osvětlení. Kontrolky Termostat není zapnutý. nesvítí. Jsou spálené pojistky nebo vypnutý jistič. V zásuvce není napětí. (Zkuste zástrčku zapojit do jiné zásuvky) Spotřebič není správně ustaven. Řešení Potraviny lépe zabalte. Zkontrolujte, zda dveře dobře zavírají a těsnění je nepoškozeno a čisté. Nastavte knoflík termostatu do polohy s vyšší teplotou. Nastavte knoflík termostatu do polohy s vyšší teplotou. Zkontrolujte, zda dveře dobře zavírají a těsnění je nepoškozeno a čisté. Několik hodin vyčkejte a pak teplotu zkontrolujte znovu. Nevkládejte potraviny teplejší než je teplota v místnosti. Zkuste snížit teplotu v místnosti kde je spotřebič umístěn. Zapojte zástrčku do zásuvky správně. Vyměňte pojistky nebo zapněte jistič. Spusťte spotřebič podle pokynů v kapitole Uvedení do provozu. Zavolejte kvalifikovaného elektrikáře. Zkontrolujte, zda spotřebič pevně stojí (všechny čtyři nožky by měly sedět na podlaze). Pokud tyto rady nepovedou k žádoucímu výsledku, zavolejte nejbližší značkové servisní středisko. 28

29 Odstraňování závad Jak vyměnit žárovku Jestliže je žárovka pro vnitřní osvětlení přepálená, můžete ji sami vyměnit tak, jak popisuje následující postup: Přerušte přívod proudu k přístroji. Stiskněte, jak je vidět na obrázku, jazýček, který se nachází vzadu (1), a odstraňte kryt ve směru šipky (2), pak je možno žárovku vyměnit (typ: T V, 25 W, objímka E14). Po výměně žárovky nasaďte kryt zpátky tak, aby zaklapl, a obnovte přívod proudu. Chybějící osvětlení provoz přístroje nikterak negativně ovlivňuje. Elektrické připojení Tato chladnička je navržena pro provoz se střídavým napájecím napětím 230 V, 50 Hz. Zástrčka musí být zapojena do zásuvky opatřené kolíkem, připojeným na ochranný vodič. Jestliže taková zásuvka není k dispozici, je nutné zadat u elektrikáře s příslušnou kvalifikací, aby v blízkosti spotřebiče takovou zásuvku, vybavenou ochranným vodičem podle platných předpisů instaloval. Tento spotřebič odpovídá následujícím direktivám (směrnicím) E.E.C.: 73/23 EEC ze dne (Směrnice o nízkém napětí) ve znění pozdějších předpisů, 89/336 EEC ze dne (Směrnice o elektromagnetické kompatibilitě) ve znění pozdějších předpisů. 29

30 Tabulka dob uchovávání (1) Doba a způsob uchovávání čerstvých potravin v chladničce Potraviny Doba uchovávání ve dnech Způsob zabalení Syrové maso X X x x x mikrotén, vzduchotěsně Vařené maso X X X x x x zakrytý pokrm Pečené maso X X X x x zakrytý pokrm Syrová sekaná X zakrytý pokrm Pečená sekaná X X x x zakrytý pokrm Studené nářezy, vídeňský salám X X x x mikrotén, celofán, voskovaný papír Čerstvé ryby X x x mikrotén, vzduchotěsně Vařená ryba X X x x zakrytý pokrm Smažená ryba X X x x x zakrytý pokrm Ryby v otevřené plechovce X x x zakrytý pokrm Čerstvé kuře X X X x x x mikrotén, vzduchotěsně Smažené kuře X X X x x x zakrytý pokrm Čerstvá slepice X X x x x mikrotén, vzduchotěsně Vařená slepice X X x x x zakrytý pokrm Čerstvá kachna, husa X X X x x x mikrotén, vzduchotěsně Pečená kachna, husa X X X X x x x zakrytý pokrm Máslo, neotevřené X X X X X X X původní obal Máslo, otevřené X X x x x x x původní obal Mléko v plastikovém sáčku X X X x x původní obal Smetana X X x x krabice z umělé hmoty Kyselá smetana X X X X x x x krabice z umělé hmoty Sýr (tvrdý) X X X X X X X hliníková fólie Sýr (měkký) X X X X x x x mikrotén Tvaroh X X X X x x x mikrotén Vejce X X X X X X X mikrotén Špenát, šťovík X X x x mikrotén Zelený hrášek, zelené fazolové lusky X X X X x x x mikrotén Houby X X x x x mikrotén Mrkev, kořen X X X X X X X mikrotén Paprikové lusky X X x x x mikrotén Rajská jablíčka X X X X X X X mikrotén Zelí, kapusta X X X X X x x mikrotén Rychle se kazící ovoce (jahody, maliny, a pod.) X X X x x mikrotén Ostatní ovoce X X X X x x x mikrotén Otevřené ovocné konzervy X X X x x zakrytý pokrm Pečivo plněné krémem X X x x zakrytý pokrm Poznámky: X obvyklá doba uchovávání, x možná doba uchovávání (týká se jen opravdu čerstvých výrobků). 30

31 Tabulka dob uchovávání (2) Doba a způsob uchovávání čerstvých potravin v chladničce V oddílu čerstvých V oddílu **** zmrazených Potraviny potravin potravin C -18 C Zelenina: zelené fazolové lusky, zelený hrášek, míchaná zelenina, dýně, kukuřice, a pod. 1 den 12 měsíců Hotové pokrmy: zeleninová jídla, přílohy, s masem a pod. 1 den 12 měsíců Hotové pokrmy: svíčková, guláš z uzeného kolena, maso z tlačenky a pod. 1 den 6 měsíců Pokrmy z brambor, těstoviny: bramborová kaše, noky, knedlíky, těstoviny plněné džemem, smažené hranolky 1 den 12 měsíců Polévky: masový vývar, polévka ze zelených fazolových lusků, polévka ze zeleného hrášku a pod. 1 den 6 měsíců Ovoce: višně, třešně, angrešt, ovocný krém, drcené kaštany 1 den 12 měsíců Maso: kuře, kachna, husa a jejich drůbky, 1 den 5 měsíců filé, tuňák 1 den 6 měsíců Mražený krém na tyčince, zmrzlina 1 den 3 týdny 31

32 Odborné výrazy Chladivo Kapaliny, které je možno použít pro výrobu chladu, se nazývají chladivy. Chladiva mají poměrně nízký bod varu, tak nízký, že teplo z potravin, uložených v chladicím zařízení, může přivést chladivo do varu, případně je odpařit. Chladicí okruh Uzavřený chladicí okruh, v němž se nachází chladivo. Hiavními částmi chladicího okruhu jsou výparník, kompresor, kondenzátor a potrubí. Výparník Ve výparníku se chladivo odpařuje. Stejně jako všechny kapaliny potřebuje i chladivo k odpařování teplo. Toto teplo je odebíráno z vnitřního prostoru chladničky, který se tím ochlazuje. Proto je výparník umístěn ve vnitřním prostoru chladničky nebo je uložen v pěnové hmotě bezprostředně za zadní stěnou a není proto vidět. Kompresor Kompresor vypadá jako malý váleček. Je poháněn vestavěným elektromotorem a je umístěn vzadu ve spodní části chladničky. Úkolem kompresoru je odsávat chladivo ve formě páry z výparníku, komprimovat je a dopravit dále do kondenzátoru. Kondenzátor Kondenzátor má většinou podobu mřížky. V kondenzátoru se zkapalňuje chladivo, zkomprimované v kompresoru. Přitom se uvolňuje teplo, jež se předává z povrchu kondenzátoru do okolního vzduchu. Kondenzátor je proto umístěn zvnějšku, většinou na zadní straně chladničky. 32

33 Servis Pokud v případě poruchy nenajdete pomoc v tomto návodu k použití, obraťte se na náš servis. Adresy a telefonní čísla najdete na přiloženém "Záručním listu. Cílená příprava náhradních dílů může ušetřit zbytečné cestování a náklady. Uvádějte proto následující údaje vašeho spotřebiče: označení modelu číslo výrobku (PNC) výrobní číslo (S-No.) Tyto údaje najdete na výrobním štítku, umístěném na levé vnitřní straně chladničky. Abyste je měli vždy ihned po ruce, doporučujeme, abyste si je na toto místo zapsali. Zároveň sdělte servisu co možno nejpřesněji: Jak se porucha chladničky projevuje? Za jakých okolností porucha vznikla? 33

34 From the Electrolux Group. The world s No.1 choice. Skupina Electrolux je největším výrobcem spotřebičů pro kuchyň, čistotu a venkovní použití. Více než 55 milionů výrobků Skupiny Electrolux / jako jsou chladničky, sporáky, pračky, vysavače, řetězové pily a travní sekačky/ vęcelkové hodnotě až 14 miliard USD je prodáno každým rokem ve více než 150 zemích světa.. From the Electrolux Group. The world s No.1 choice. Az Electrolux Csoport a világ legnagyobb konyhai, fürdőszobai, tisztító és szabadtéri készülékeket gyártó vállalata. Több mint 55 millió Electrolux csoport által forgalmazott terméket (többek között hűtőszekrényeket, tűzhelyeket, porszívókat, láncfűrészeket és fűnyíró gépeket) adnak el évente mintegy 14 milliárd dollár értékben a világ több mint 150 országában. Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. A terméken vagy a csomagoláson található szimbólum azt jelzi, hogy a termék nem kezelhetõ háztartási hulladékként. Ehelyett a terméket el kell szállítani az elektromos és elektronikai készülékek újrahasznosítására szakosodott megfelelõ begyûjtõ helyre. Azzal, hogy gondoskodik ezen termék helyes hulladékba helyezésérõl, segít megelõzni azokat, a környezetre és az emberi egészségre gyakorolt potenciális kedvezõtlen következményeket, amelyeket ellenkezõ esetben a termék nem megfelelõ hulladékkezelése okozhatna. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végzõ szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta
