1 Ventilátory Vzduchotechnické jednotky Distribuční elementy Požární technika Vzduhové clony Tunelové ventilátory Geniox Nová generace jednotek

2 Autorská práva: Systemair A/S, 1. edition Nepřijímáme žádnou odpovědnost za chyby tisku nebo změny produktů. Rozměry a údaje použité v tomto letáku jsou pouze orientační. Přesné výpočty musí být provedeny v systému SystemairCAD.

3 Geniox 3 Komfortní větrání dle Systemairu Pojem komfortní větrání popisuje vzduchotechnické systémy používané v nemocnicích, hotelech, školách, kancelářích nebo ve vašem domově. Cílem tohoto větracího systému je vytvořit zdravé a příjemné vnitřní klima. Pro dosažení tohoto cíle nabízí Systemair dva typy vzduchotechnických jednotek pro komfortní větrání, Geniox a Geniox GO. Geniox nabízí možnost přizpůsobit větrací jednotku zcela vašemu projektu. Jednotka je navržena ve flexibilních modulech a to vám dává svobodu zvolit si přesně ty funkce, které potřebujete. Geniox GO je předkonfigurovaná, kompaktní vzduchotechnická jednotka. To znamená, že jsme pro vás připravili standardizované řešení, které vám umožní rychlejší a snadnější výběr, objednání i dodání. Stále můžete upravovat jednotku tak, aby odpovídala požadavkům vašeho projektu. Obě jednotky jsou konfigurovány v návrhovém programu SystemairCAD. Technické podrobnosti naleznete na str. 11. Řada Geniox je certifikována společností Eurovent. Certifikát Eurovent je zárukou, že vzduchotechnické jednotky Geniox splňují všechny technické parametry. Geniox Modularní konstrukce Plně přizpůsobené Svoboda volby Geniox GO Kompaktní konstrukce Standardní konfigurace Rychlé a snadné řešení

4 4 Geniox Geniox AHU N o Range: Geniox-1 Geniox je navržen jako modulární vzduchotechnická jednotka. Každý element je umístěn do skříně vzduchotechnické jednotky sestávající z jednoho nebo více modulů. Modulární funkce mohou být konfigurovány pro mnoho různých aplikací, které tvoří srdce každého ventilačního systému. Flexibilita umožňuje optimalizovat klimatizační jednotku pro každý projekt. Geniox, modulární vzduchotechnická jednotka: 14 velikostí s průtokem od m 3 /h (0,2-19 m 3 /s) Rotační regenerační výměnik tepla, glykolový okruh, dekový křížový nebo protiproudý rekuperátor tepla EC motory IE4, PM motory IE4 nebo AC motory IE3 Ventilátory s volnými oběžnými koly Filtry s třídami: G4, M5, M6, F7, F8, F9 nebo F7 City-Flo Vodní ohřívač, elektrický ohřívač, přepínací výměník ohřev/chlazení, vodní nebo přímý chladič Integrované tepelné čerpadlo Zvlhčovače nebo adiabatickým chlazením Včetně nebo zcela bez řídicího systému Pro vnitřní nebo venkovní instalaci Eurovent certifikováno Geniox 1000 m 3 /h * 44* 0,2 0,4 0, m 3 /s Rozsah průtoku vzduchu Geniox v souladu s ekodesignem. Plný rozsah průtoku vzduchu Geniox.

5 Geniox 5 Geniox GO AHU N o Range: Geniox-2 Tato předkonfigurovaná řada kompaktních vzduchotechnických jednotek s řešeními pro úspory energie je k dispozici ve 12 velikostech s průtokem vzduchu od 750 do m 3 /h. Geniox GO je dodáván s rotačním, deskovým nebo glykolovým výměníkem tepla. Geniox GO je založen na více jak 40-ti letech zkušeností společnosti Systemair s výrobou vzduchotechnický jednotek. Geniox GO se tak snadno navrhuje, konfiguruje a objednává. Geniox GO, předkonfigurovaná kompaktni vzduchotechnická jednotka: 12 velikostí s průtoky m 3 /h (0,2-13,8 m 3 /s) Rotační regenerační výměnik tepla, glykolový okruh, dekový křížový nebo protiproudý rekuperátor tepla EC motory IE4, PM motory IE4 nebo AC motory IE3 Ventilátory s volnými oběžnými koly Filtry s třídami: G4, M5, M6, F7, F8, F9 nebo F7 City-Flo Vodní / elektrický ohřívač, přepínací výměník, vodní / přímý chladič Integrované tepelné čerpadlo Včetně nebo zcela bez řídicího systému Pro vnitřní nebo venkovní instalaci Eurovent certifikováno Geniox GO airflows 1000 m 3 /h ,2 0,4 0, m 3 /s Rozsah průtoku vzduchu Geniox GO v souladu s ekodesignem.. Plný rozsah průtoku vzduchu Geniox Comfort.

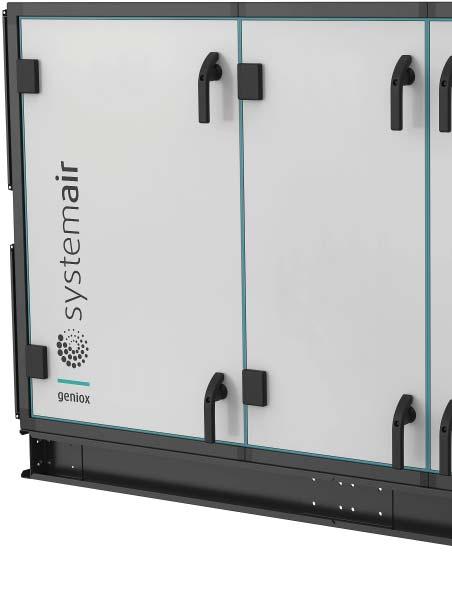

6 6 Geniox Geniox, inovativní řešení Plášť. Nový plášť je nejlepší volbou pro minimalizaci ztrát energie. Tepelné mosty TB2 Prostup tepla T2 Mechanická pevnost D1 Těsnost L2 Negativní tlak: Pa Positivní tlak: Pa Panely. Eliminace tepelných mostů. Oddělení vnitřního panelu od vnějšího (0,8 mm) izolací z minerální vlny tloušťky 60 mm. Hustota: 60 kg/m 3. Práškově lakované ocelové plechy nebo Aluzinc AZ 185 zajišťují odolnost proti korozi třídy C4 dle EN ISO :2000. Rám/profily. Vysoká odolnost proti korozi Na povrchu s nátěrem, pozinkovaná ocel 1,0/1,5 mm Uvnitř Aluzinc Rohovníky. Konstrukce z ABS zajišťuje minimální vliv tepelných mostů. Kličky a panty. Praktické kličky a panty poskytují možnost jednoduchého servisu i kompletní demontáže dvířek při nedostatku prostoru k jejich otevření. Servisní okna. Okna jsou vyvinuta výhradně pro Geniox a poskytují velkou plochu průhledu pro snadnou kontrolu. Servis a údržba. Všechny panely, dveře a otvory jsou snadno přístupné k čištění a servisu. Přeprava. Konstrukce pláště a standardní balení umožňuje snadnou přepravu.

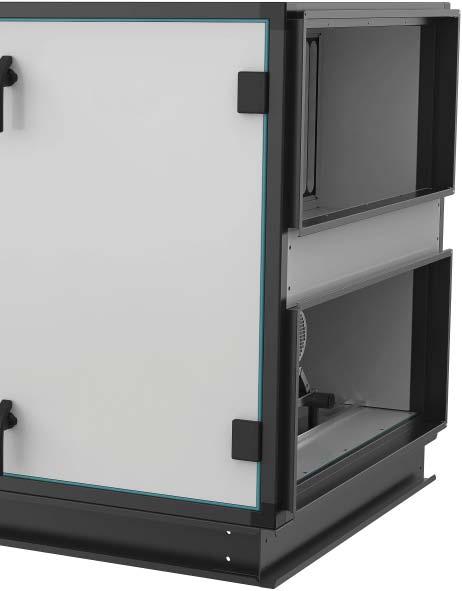

7 Geniox 7 Nástřešní jednotky. Geniox jsou k dispozici jako střešní jednotky určené pro venkovní instalaci. V této verzi je jednotka již sestavena na základním rámu. Trapézová stříška, stříška z Aluzinc profilovaných ocelovách plechů. PVC stříška, velmi snadná manipulace s dobrou ochranu před povětrnostními vlivy. Bitumenová stříška, variabilní s dobrou ochranu před povětrnostními vlivy. Klasifikace Mechanické vlastnosti skříně vzduchotechnické jednotky odpovídá následujícím klasifikacím podle evropské normy EN 1886, 2. vydání Pracovní tlak Rozdíl mezi okolím a tlakem ve vzduchotechnické jednotce: Pa (Geniox 10-31) Pa (Geniox 36-44) Provozní teploty Obecné teploty vzduchu ve vzduchotechnické jednotce: Standardní: -40/+40 C Speciální: -40/+60 C Těsnost filtrů Negativní tlak: Pa: Třída G1-F9 Pozitivní tlak: Pa: Třída G1-F9 Směrnice. Geniox splňuje následující směrnice: Strojní zařízení 2006/42/EC Ecodesign 1253/2014 EMC směrnice 2014/30/EU Směrnice pro nízká napětí 2014/35/EU Směrnice o tlakových zařízeních 2014/68/EU- Eurovent certifikace Geniox je konstruován v souladu s evropskými standardy a je certifikován společností Eurovent.

8 8 Geniox Geniox, inovativní řešení 1 Ventilátor s volným oběžným kolem má oběžné kolo přímo připevněné k hřídeli motoru a je vestavěn do hlukově izolované skříně jednotky. Ventilátor je jednostraně sací s volným výtlakem kde skřín jednotky působí jako skřín ventilátoru. Ventilátory mají účinnost až 75% a nízkou hladinu hluku. Ventilátor může být dodán s EC motorem (IE4), PM motorem (IE4) nebo AC motorem (IE3). Oběžné kolo a motor jsou staticky a dynamicky vyvážené. 2 Rotační výměník tepla je dostupný ve 3 provedeních: Kondenzační, sorpční hybridní a sorpční výměníky tepla. Obecně platí, že rotační výměník tepla má vysokou účinnost od 75% do 87% v závislosti na provozních podmínkách. Zpětně získává vlhkost a má nejmenší nároky na prostor. Sorpční hybridní výměník zpětně získává více vlhkosti a tím přispívá ke zvlhčení přívodního vzduchu. Sorpční výměník odvlhčuje vzduch víc, což je zvláště vhodné pro odvlhčování venkovního vzduchu. Deskový výměník tepla je dodáván ve 3 typech: standardní, vysoce účinné a protiproudé výměníky tepla. Obecně platí, že výměník tepla má vysokou účinnost. Odděluje toky vzduchu a tím brání přenosu pachů do přívodního vzduchu. Mezi oběma proudy vzduchu nedochází k přenosu vlhkosti. Standardní křížový deskový výměník má účinnost až 65%. Vysokoúčinný křížový deskový výměník má účinnost až 75%. Tyto dva typy jsou dodávány ve dvou variantách: Jeden vyrobený z hliníku pro komfortní prostředí a jeden vyrobený z korozi odolného hliníku potaženého plastovou což je vhodné pro agresivní prostředí. Protiproudý deskový výměník má účinnost až 90% a dodává se pouze v hliníku. Výměníky tepla jsou vybaveny obtokem pro regulaci kapacity a mají vestavěnou vaničku pro odvod kondenzátu. Gylokolový výměník má účinnost až 70% a používá se tam, kde musí být dva proudy vzduchu zcela odděleny nebo kde jsou průtoky vzduchu vzájemně od sebe vzdáleny. Například na 2 různých podlažích. 3 Ohřívač je používán pro ohřev přívodního vzduchu. Ohřev muže být zajištěn buď horkou vodou nebo kondenzací chladivového systému. Výměníky se skládají z měděných trubek a hliníkových lamel. Ohřívač může být také elektrický. Tento typ má topné tyče z nerezové oceli vestavěné kompletní bezpečností prvky. Standardně jsou ohřívače vestavěné v jednotce. Chladič je používán pro chlazení přívodního vzduchu. Zdrojem chladu může být buď chladicí voda nebo přímý odpar v chladivovém systému. Chladič typu přímý výparník má distributor umístěn v jednotce. Výměníky se skládají z měděných trubek a hliníkových lamel. Standardně jsou ohřívače vestavěné v jednotce. Přepínací výměník je v podstatě vodní chladič, který může být také použit k ohřevu změnou teploty vody ze studené na teplou. Obvykle se používá v kombinaci s tepelnými čerpadly.

9 Geniox Klapky vyhovují třídě těsnosti 4 C dle EN 1751: Klapky mají protiběžně otáčející se aerodynamicky tvarované listy z hliníku, které zajišťují nízkou tlakovou ztrátu v otevřeném stavu. 4 Deskový kompaktní filtr je základní třída filtru G4 dle EN 779: 2012 s krátkou kontrukční délkou. Je navržen na principu skládaného filtru. Filtr může být použit jako předfiltr a tím prodloužit životnost hlavního například kapsového filtru. Kapsový filtr je filtr, který poskytuje velkou filtrační plochu. Filtr má dlouhou životnost a tím i celkovou hospodárnost. Filtr lze dodat ve třídách filtrů G4, M5, M6, F7, F8, F9 a F7 City- Flo podle EN 779: F7 City-Flo je filtr s částicí a molekulární filtrací speciálně navržen pro použití v městských oblastech a oblastech s velkým provozem. 5 Zvlhčovač je vyroben jako kompletní jednotka, která obsahuje zvlhčovací prvky, zásobník a rám z nerezové oceli AISI 304, cirkulační čerpadlo, regulační ventily zkrápění, přepad, odvzdušňovací regulační ventil, plovákový ventil pro řízení přívodu vody do zásobníku a ventilu pro vyprázdnění zásobníku. Funkce zvlhčovače je založena na přirozeném procesu při kterém se voda odpaří, když vzduch prochází přes vlhký povrch. Zvlhčovač lze buď umístit do přívodního vzduchu za ohřívač nebo použít jako nepřímé adiabatické chlazení tím, že se umístí do odvodního vzduchu před výměníkem tepla. Tepelné čerpadlo je integrovaný systém reverzibilního tepelného čerpadla zabudovaný do jednotky. Systém se skládá z reverzibilního tepelného čerpadla a rotačního výměníku tepla. Jednotka je vybavena dvěma scroll kompresory a chladicí / topný výkon je plynule proměnlivý v rozsahu 5-100%. Tepelné čerpadlo je založeno na chladiva R-410A. Tepelné čerpadlo je vybaveno kompletním řídícím systémem. Tlumič hluku je absorpční kulisový tlumič. Používá se ke snížení hladiny akustického výkonu z klimatizační jednotky do potrubního systému.

10 10 Geniox Řídicí systém Plně testovaný regulační systém Jednotky Geniox mohou být dodány včetně integrovaného a plně testovaného regulačního systému. Jedná se o uživatelsky přívětivý systém, jehož funkce a parametry se nastavují na externím ovládacím panelu. Ovládací panel je možné umístit kdekoliv, může tedy sloužit pro vzdálené ovládání jednotky. Jednoduché spuštění Kontinuální zobrazování údajů Nejdůležitější provozní údaje jsou neustále zobrazovány na displeji ovládacího panelu, včetně aktuálních provozních hodnot, provozních stavů, alarmů a časových nastavení. Uvedení jednotky do provozu je jednodušší, protože regulační systém je již předkonfigurován se všemi potřebnými funkcemi. Funkce a nastavení lze jednoduše měnit přímo na displeji ovládacího panelu. BACnet Modbus LON Funkce regulace Vícejazyčné menu Týdenní časový program Data v reálném čase Vyberte mezi: Řízení teploty: prostorová teplota, teplota přívodního vzduchu, kompenzace dle venkovní teploty, přepínání dle venkovní teploty mezi řízením dle prostoru nebo přívodu Ovládání ventilátoru: konstantní průtok vzduchu (CAV), konstantní tlak v potrubí (VAV), konstantní tlak v přívodním potrubí s odvodem jako slave Monitorování energií Rozšířený provoz Volné noční chlazení Rekuperace chladu Filtr alarm pro přívod i odvod Alarmové a bezpečnostní funkce Zobrazení údajů ventilátorů: Průtok vzduchu a tlak Vodní ohřívač s řízením protimrazové ochrany Elektrický ohřívač, plynulým řízením výkonu s ochranou proti přehřátí Řízení chlazení Řízení glykolového okruhu Recirkulace Ventily ohřívače i chladiče včetně servopohonů Řízení/komunikace s DVU-HP tepelným čerpadlem Klapky přívodního a odvodního vzduchu včetně servopohonů Externí požární alarm CO 2 /teplotní řízení Řízení vlhkosti BMS komunikace BMS komunikace, jednoduchá konfigurace pomocí externího ovládacího panelu Integrovaný web server TCP/IP BACnet TCP/IP Modbus RS485 Modbus TCP/IP LON je možné doplnit Systemair Connect, cloud přístup pro úplnou regulaci vaší jednotky Geniox

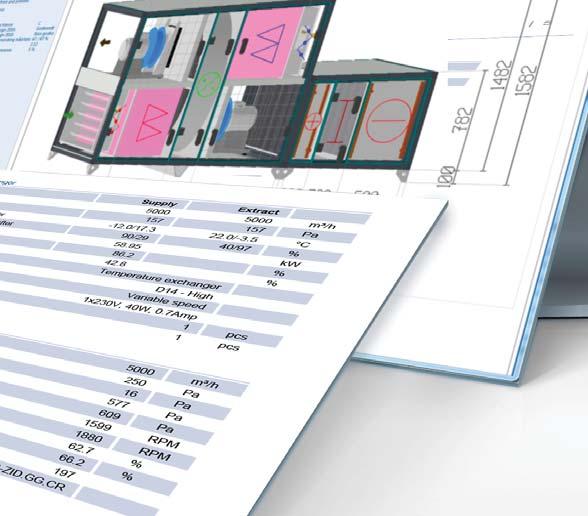

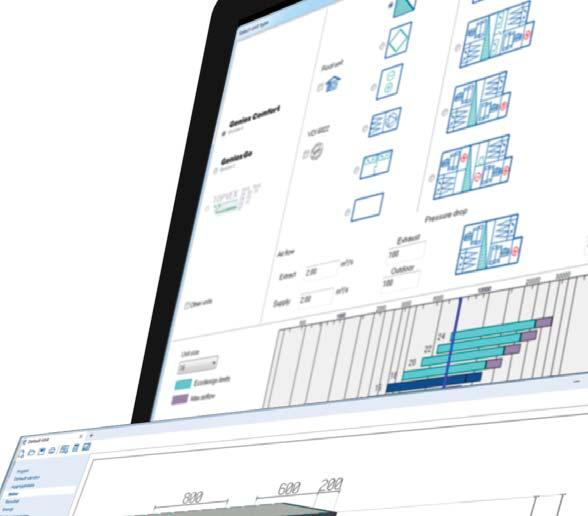

11 Geniox 11 SystemairCAD Jednotky Geniox se navrhují v programu SystemairCAD, který zajišťuje optimální dimenzování funkcí jednotky. Po dokončení návrhu jednotky provede SystemairCAD technickou kalkulaci a automaticky vygeneruje kompletní technickou dokumentaci ve formátu PDF. Program je možné stáhnout z naší webové stránky. Dokumentace zahrnuje: Titulní list s výčtem nejdůležitějších technických údajů Detailní nákres konstrukce a rozměry jednotky Hladiny akustického výkonu Technickou specifikaci všech komponentů Přepravní rozměry a hmotnosti Regulační systém včetně vývojového diagramu Mollier diagram pro letní a zimní podmínky Kompletní specifikační text pro projekt Soulad s ErP 2018 včetně kompletní dokumentace LCC kalkulace Výkresy ze systému SystemairCAD lze exportovat do jiného CAD softwaru a pro použití v BIM. Existují následující možnosti: Export souborů DXF 2D a 3D Export souborů DMR a MAH pro Autodesk Revit Projekční soubory SystemairCAD otevřete v AutoCAD s pluginem MagiCAD a v Autodesk Revit s pluginem Revit

12 12 Geniox Rychlý výběr Geniox Velikost Rotační regenerační výměník tepla Jednotka Šířka Výška* Délka Výše uvedené rozměry a hmotnosti jsou pouze vodítkem. Přesné hodnoty a kombinace jsou vypočteny v systému SystemairCAD. * Výška bez. nožiček / základového rámu Deskový rekuperační výměník tepla Velikost Protiproudý Jednotka Šířka Výška* Délka Výše uvedené rozměry a hmotnosti jsou pouze vodítkem. Přesné hodnoty a kombinace jsou vypočteny v systému SystemairCAD. * Výška bez. nožiček / základového rámu Deskový rekuperační výměník tepla Velikost Křížový Jednotka Šířka Výška* Délka Délka Výše uvedené rozměry a hmotnosti jsou pouze vodítkem. Přesné hodnoty a kombinace jsou vypočteny v systému SystemairCAD. * Výška bez. nožiček / základového rámu Velikost Integrované reverzibilní tepelné čerpadlo Jednotka Šířka Výška* Délka Výše uvedené rozměry a hmotnosti jsou pouze vodítkem. Přesné hodnoty a kombinace jsou vypočteny v systému SystemairCAD. * Výška bez. noiček / základového rámu

13 Geniox 13 Rychlý výběr Geniox GO Velikost Rotační regenerační výměník tepla Jednotka Šířka Výška* Délka Výše uvedené rozměry a hmotnosti jsou pouze vodítkem. Přesné hodnoty a kombinace jsou vypočteny v systému SystemairCAD. * Výška bez. nožiček / základového rámu Deskový rekuperační výměník tepla Velikost Protiproudý Jednotka Šířka Výška* Délka Navrhněte klimatizační jednotku Geniox obsahuje nespočet kombinací. Pro zjednodušení procesu navrhování jednotky jsou zde zobrazeny nejpopulárnější kombinace. Výše uvedené rozměry a hmotnosti jsou pouze vodítkem. Přesné hodnoty a kombinace jsou vypočteny v systému SystemairCAD. * Výška bez. nožiček / základového rámu Klíč k symbolům Odpadní v. Čerstvý v. Odvodní v. Přívodní v. Deskový rekuperační výměník tepla Velikost Křížový Jednotka Šířka Výška* Délka Výše uvedené rozměry a hmotnosti jsou pouze vodítkem. Přesné hodnoty a kombinace jsou vypočteny v systému SystemairCAD. * Výška bez. nožiček / základového rámu Velikost Integrované reverzibilní tepelné čerpadlo Jednotka Šířka Výška* Délka Výše uvedené rozměry a hmotnosti jsou pouze vodítkem. Přesné hodnoty a kombinace jsou vypočteny v systému SystemairCAD. * Výška bez. nožiček / základového rámu

14 14 Geniox Geniox kódování Jako první krok je Geniox pojmenován podle velikosti jednotky, která je vypočítána v SystemairCADu. Znamená to, že například velikost 14 má výškový rozměr 1400 mm + 82 mm ( jednotka + základový rám) šířkový rozměr 1400 mm. 14 Velikost D Nad sebou 14 D R V příkladu 1 je jednotka postavena v konfiguraci s komorami nad sebou (D = Double high casing) bez horizontálního dělení. Přívodní vzduch je umístěn na pravé straně servisní strany jednotky (R - Right). Název jednotky je tedy 14DR. S R L Skládaná Pravá (přívod) Levá (přívod) + Příklad 1: 14DR, Geniox 14, komory nad sebou, přívodní na pravé straně.

15 Geniox 15 Standardy a certifikace ErP ErP Geniox kontrukce vychází z požadavků následujících norem CEN a ISO: EN 305:1997 Výměníky tepla. Definice a zkušební postupy. EN 308:1997 Výměníky tepla. Zkušební postupy. EN 779:2012 Filtry vzduchu pro všeobecné větrání. Má být nahrazeno EN ISO : 2016, v roce EN 1216:1999 Výměníky tepla. EN 1751:2014 Aerodynamické zkoušky klapek a ventilů. EN 1886:2008 Vzduchotechnické jednotky. Mechanické vlastnosti EN 13053:2011 Hodnocení a výkonnost pro jednotky a komponenty. EN 13779:2007 Větrání pro nekomerční budovy. Požadavky na výkon. EN ISO 5136:2009 Stanovení hladiny akustického výkonu v potrubí. EN ISO 12100:2011 Bezpečnost strojních zařízení. EN ISO :2000 Ochrana proti korozi. Klasifikace prostředí. EN 378-1& Požadavky na chladicí systémy a tepelná čerpadla a požadavky na ochranu životního prostředí. Eurovent certification Vzduchotechnické jednotky Geniox jsou certifikovány podle Eurovent. To zaručuje shodu mezi vypočteným výkonem v návrhovém programu SystemairCAD a měřenou výkonností v nezávislých zkušebních laboratořích. Certifikát a Machinery directive Vzduchotechnické jednotky Geniox jsou vyráběny v souladu se směrnicí EU o strojních zařízeních 2006/42/ EF. To je potvrzeno vydáním odpovídajícího prohlášení o shodě a označení CE. Ecodesign Directive Směrnice o ekodesignu 1253/2014 stanoví minimální požadavky na účinnost rekuperace tepla, účinnost ventilátorů, vnitřní hodnoty SFP a provoz vzduchotechnické jednotky. Výběrový software SystemairCAD je vybaven automatickým výpočtem ekodesignu, který vám řekne, zda jsou splněny požadavky na parametry pro období od Eurovent energy classification Vzduchotechnické jednotky Geniox jsou klasifikovány podle směrnic Eurovent pro klimatizační jednotky RC 6 / C / Třída energie vyjadřuje celkovou spotřebu energie jednotky. Třída energie se vypočítá podle návrhového programu SystemairCAD na základě skutečných dat navrhované jednotky ENERGY EFFICIENCY Report to performance data 2017 EN :2006 Bezpečnost strojů. Elektrické vybavení strojů. AHU N o Range: Geniox ENERGY EFFICIENCY 2017 EN ISO 3741:2010 Stanovení hladiny akustického výkonu v dozvukové místnosti. AHU N o Range: Geniox-2 Report to performance data
