ROCKWOOL katalóg Stavebné izolácie

Transkript

1 ROCKWOOL katalóg 07 Stavebné izolácie Ceny sú platné od

2 Vlastnosti izolácií z kamennej vlny ROCKWOOL Požiarna bezpečnosť Tepelná ochrana Akustický komfort Ochrana životného prostredia Dlhodobá stálosť Paropriepustnosť Odolnosť proti vlhkosti ROCKWOOL je popredným svetovým výrobcom a dodávateľom výrobkov a systémových riešení na báze kamennej minerálnej vlny. Izolácie ROCKWOOL zaisťujú zvýšenie energetickej účinnosti a požiarnej bezpečnosti budov, výrazne prispievajú k zvýšeniu akustického komfortu a vytváraniu príjemnej vnútornej klímy.

3 Základnou charakteristickou vlastnosťou izolácie ROCKWOOL je nehorľavosť potvrdená triedou reakcie na oheň A. Izolácie ROCKWOOL nehoria, znižujú riziká rozvoja a šírenia požiaru a vytvárajú protipožiarnu bariéru. Zvyšujú tak požiarnu bezpečnosť budov. Nehorľavé izolácie z kamennej vlny zároveň poskytujú viac času potrebného na záchranné akcie a na evakuáciu osôb ohrozených požiarom. Kamenná vlna pomáha udržať v dome teplo a súčasne zamedzuje prehrievaniu interiéru v letnom období. Zohráva kľúčovú úlohu pri znižovaní spotreby energie v domoch a pomáha šetriť náklady na vykurovanie a chladenie. Použitie izolácií ROCKWOOL významne prispieva k zvýšeniu akustického komfortu miestnosti. Vlákna kamennej vlny ROCKWOOL vynikajú svojou vysokou zvukovou pohltivosťou, čím minimalizujú šírenie hluku. Správne zvolené izolácie tlmia nežiaduce zvuky a zabezpečujú ticho a pokoj vo Vašom dome. Kamenná vlna ROCKWOOL pochádza z prírody. Je vyrábaná zo surovín ako je bazalt a gabro. Vďaka svojmu prírodnému pôvodu je recyklovateľná, čím dochádza k znižovaniu dopadov výrobného procesu na životné prostredie. Použitím izolácií ROCKWOOL znižujete spotrebu energie na vykurovanie alebo chladenie vo Vašom dome, a tým pomáhate obmedziť emisie CO. Zásluhou prírodných vlastností kameňa si kamenná vlna ROCKWOOL zachováva svoje vlastnosti po celú dobu životnosti. Izolácie z kamennej vlny ROCKWOOL sú vďaka väčšej objemovej hmotnosti tvarovo stále, pružné, zachovávajú si svoju hrúbku a ostávajú funkčné počas niekoľkých desaťročí. Izolácie ROCKWOOL sú charakteristické veľmi nízkym difúznym odporom, sú paropriepustné a zachovávajú priedušnosť stien. Vďaka priedušnosti znižujú riziko zadržiavania vlhkosti v konštrukcii, ako aj riziko rozvoja plesní a húb. Izolácie ROCKWOOL sú hydrofobizované a zároveň odolné proti vlhkosti vzduchu.

4 Úvod Použitie kamennej vlny na izoláciu budov a priemyselných objektov 6 7 Prehľad izolácií pre stavebné konštrukcie 8 9 Prehľad použitia izolácií pre TZB a protipožiarnu ochranu 0 Pokyny skladovania izolácií 000 C Izolácie pre stavebné konštrukcie Kamenná vlna má svoj základ v prírodných surovinách bazalt a gabro. Preto je nehorľavá a odoláva vysokým teplotám pri požiari. Izolácie z kamennej vlny vytvárajú protipožiarnu bariéru a chránia tak majetok a obyvateľov. Šikmé strechy Priečky SUPERROCK 4 TOPROCK SUPER 5 ROCKMIN PLUS 6 MEGAROCK PLUS 7 ROCKTON 8 Systém TOPROCK 9 Nadkrokvový kovový držiak 9 Prevetrávané fasády WENTIROCK 0 WENTIROCK F VENTI MAX VENTI MAX F STALROCK MAX pre ROCKPROFIL 4 Systém ROCKPROFIL 5 Plávajúce podlahy STEPROCK HD 6 STEPROCK HD4F 7 STEPROCK ND 8 STEPROCK okrajový pásik 8 Systém AKUFLOOR 9 Kontaktné fasády Stropy FRONTROCK S 0 FRONTROCK MAX E FASROCK LL FASROCK G Systém BETA-ROCK 4 4 Zem vyprodukuje krát viac kameňa, ako spotrebuje ROCKWOOL pri ročnej výrobe kamennej vlny.

5 ROCKWOOL je popredným svetovým výrobcom a dodávateľom výrobkov a systémových riešení na báze kamennej vlny. Izolácie ROCKWOOL poskytujú tepelný aj akustický komfort a zaisťujú požiarnu bezpečnosť všetkých typov budov. Produkty z kamennej vlny sú určené na izoláciu stavebných konštrukcií budov a na izoláciu technických zariadení budov (TZB). Ploché strechy HARDROCK MAX 6 MONROCK MAX E 7 ROOFROCK 0 E 8 VÝPLNE TRAPÉZOVÝCH PLECHOV 9 Systém ROCKFALL 40 ROCKFALL spádové dosky, podkladná doska 40 ROCKFALL protispádové dosky 4 ROCKFALL dvojspádové kliny 4 ROCKFALL atikové kliny Izolácie pre TZB TECHROCK 40 ALS, 60 ALS, 80 ALS 46 TECHROCK 40 FB, 60 FB, 00 FB 47 KLIMAFIX 48 LAROCK 40 ALS 49 ROCKWOOL Protipožiarna ochrana Výrobky ROCKWOOL počas svojej životnosti znižujú CO až 500 krát ROCKLIT 55 Systém PYROROCK pre pravouhlé potrubie 56 Systém PYROROCK pre kruhové potrubie 57 CONLIT DUCTROCK 60, 90, 0 58 Systém CONLIT DUCTROCK 59 Systém CONLIT DUCTROCK MULTI Doplnkové informácie Označenie výrobkov 60 Deklarované vlastnosti výrobkov 6 Dodacie obchodné podmienky výrobkov 6 Obchodní zástupcovia a špecialisti 6 5

6 Použitie kamennej vlny ROCKWOOL na izoláciu budov odporúčaná hrúbka ŠIKMÉ STRECHY, PODHĽADY, VÝPLNE TRÁMOVÝCH STROPOV SUPERROCK 60 mm TOPROCK SUPER 60 mm ROCKMIN PLUS 80 mm MEGAROCK PLUS 00 mm ROCKTON 60 mm SYSTÉM TOPROCK KONTAKTNÉ FASÁDY Štandard ROCKWOOL je súhrn riešení na izoláciu konštrukcií budov a vychádza z konceptu energeticky úsporného domu. Izolácie ROCKWOOL sú zárukou komfortného bývania. FRONTROCK S FRONTROCK MAX E FASROCK LL VNÚTORNÉ PRIEČKY SUPERROCK ROCKTON 50 mm 50 mm 80 mm mm mm 4 PLÁVAJÚCE PODLAHY STEPROCK HD 0 60 mm STEPROCK HD4F STEPROCK ND 0 60 mm 0 60 mm SYSTÉM AKUFLOOR 5 STROPY (v garáži, v pivnici) ROCKTON FASROCK G FASROCK LL 40 mm 50 mm 70 mm PLOCHÉ STRECHY (izolačné súvrstvie) HARDROCK MAX 50 mm ROOFROCK 0 E 90 mm HARDROCK MAX 50 mm MONROCK MAX E 00 mm HARDROCK MAX 0 mm HARDROCK MAX 0 mm SYSTÉM ROCKFALL pre spádovanie plochých striech ROCKFALL atikové a dvojspádové kliny ROCKFALL protispádové dosky 7 POTRUBIA, BOJLERY KLIMAFIX LAROCK 40 ALS ROCKWOOL mm 0 00 mm 0 00 mm 6 Uvedené hrúbky izolácií sú odporúčané. Hrúbky izolácií sú rozdielne v závislosti od konštrukčného riešenia, vplyvu tepelných mostov a tepelnej vodivosti (λ) použitého a ďalších faktoroch.

7 Použitie kamennej vlny ROCKWOOL na izoláciu priemyselných objektov odporúčaná hrúbka / požiarna odolnosť 8 PLOCHÉ STRECHY (izolačné súvrstvie) HARDROCK MAX 50 mm REI 0* ROOFROCK 0 E 90 mm HARDROCK MAX 50 mm REI 45* MONROCK MAX E 00 mm HARDROCK MAX 0 mm REI 60* HARDROCK MAX 0 mm SYSTÉM ROCKFALL pre spádovanie plochých striech ROCKFALL atikové a dvojspádové kliny ROCKFALL protispádové dosky Štandard ROCKWOOL rieši tepelné požiadavky a ponúka systémové riešenia v oblasti akustiky a požiaru. 9 PREVETRÁVANÉ FASÁDY WENTIROCK WENTIROCK F VENTI MAX VENTI MAX F ROCKTON SUPERROCK STALROCK MAX pre Systém ROCKPROFIL 0 PLÁVAJÚCE PODLAHY STEPROCK HD4F STEPROCK HD STEPROCK ND 40 mm 40 mm 50 mm 50 mm 60 mm 60 mm 00 mm 0 60 mm 0 60 mm 0 60 mm STROPY (ŽB s protipožiarnymi vlastnosťami) FASROCK G 50 mm/rei 40 DP* SYSTÉM BETA-ROCK s izoláciou mm/rei 0 DP* FRONTROCK MAX E 8 TECHNICKÉ ZARIADENIA BUDOV (TZB) TECHROCK 40 ALS mm 8 TECHROCK 40 FB TECHROCK 60 ALS TECHROCK 60 FB TECHROCK 80 ALS mm mm mm mm TECHROCK 00 FB 60 mm KLIMAFIX LAROCK 40 ALS 0 50 mm 0 00 mm PROTIPOŽIARNA OCHRANA 0 Vzduchotechnické potrubie: SYSTÉM PYROROCK TECHROCK 60 ALS 40 mm/eis 0, EIS 45* TECHROCK 80 ALS 60 mm/ei 60* LAROCK 65 ALS 40 mm/eis 0, EIS 45* SYSTÉM CONLIT DUCTROCK CONLIT DUCTROCK mm/eis 60* CONLIT DUCTROCK mm/eis 90* CONLIT DUCTROCK 0 60 mm/eis0* Potrubie pre odvod dymu a tepla: SYSTÉM CONLIT DUCTROCK MULTI CONLIT DUCTROCK mm/ei 60 S 500 multi* CONLIT DUCTROCK 0 60 mm/ei 0 S 500 multi* Protipožiarne prostupy: ROCKLIT 60 mm 4 POTRUBIE ROCKWOOL mm 7 Uvedené hrúbky izolácií sú odporúčané. * Klasifikácia požiarnej odolnosti plati pre skúšanú systémovú skladbu. Bližšie informácie na vyžiadanie.

8 Prehľad použitia izolácií pre stavebné konštrukcie Použitie v oblasti Šikmé střechy Šikmá strecha zateplenie medzi a pod krokvami zateplenie nad krokvami Systém TOPROCK ) Ploché střechy Plochá strecha jednoplášťová dvojplášťová (izolácia spodného plášťa) trámový izolácia vložená ako výplň stropov Strop pivnica, garáž, vjazd izolácia pod stropy kotvená pivnica, garáž, vjazd izolácia pod stropy lepená Stropy pivnica, garáž, vjazd izolácia pod stropy lepená a kotvená ŽB strop s garantovanými protipožiarnymi vlastnosťami ) Podhledy Podhľad izolácia vložená do závesu podhľadu kazetového izolácia vložená do závesu podhľadu celoplošného na vankúšoch nad terénom a na strope Podlahy Podlaha na nepochôdznej povale plávajúca ťažká (pod armovaný betón) ) plávajúca ľahká alebo anhydritová ) Priečka akustická priečka alebo predstena Vnitřní příčky Kontaktná fasáda vonkajšie obvodové steny vonkajšie obvodové zaoblené steny, steny s ťažkou povrchovou úpravou rovětrávané fasády Kontaktní fasády TZB HVAC a Protipožární ochrana Vnější stěny Vnitřní příčky Podlahy Stropy Podhledy ROCKTON izolácia vkladaná medzi vodorovné rošty Prevetrávaná fasáda izolácia vkladaná medzi zvislé rošty a kotvená kotvami či držiakmi izolácie izolácia vkladaná medzi zvislé rošty a kotvená kotvami či uchytenou tŕňmi (veľká výška) izolácia viditeľná pohľadom do škár obkladu Ploché střechy Provětrávané fasády Kontaktní fasády TZB HVAC a Protipožární ochrana Vnější stěny Vnitřní příčky Podlahy Stropy Podhledy ROCKTON stena dvojvrstvová a sendvičová 4) kazetová štandardná Kazetová stena kazetová perforovaná ROCKPROFIL + STALROCK MAX kazetová Systém ROCKPROFIL 8

9 odporúčané použitie možné použitie ) Jedná sa o chráněný priemyselný vzor kovového držiaka pre nadkrokvové zateplenie ROCKWOOL, Systém TOPROCK ) Druh použitej izolácie musí byť v súlade s platným konkrétnym systémovým riešením na ŽB strope ) Platí pre bežné zaťaženie obytných budov - vlastnosti roznášacích vrstiev podľa statiky stavby 4) Kotvenie pomocou spriahovacích kotiev s distančným tanierikom Dosky Rolky ROCKTON SUPERROCK ROCKMIN PLUS MEGAROCK PLUS TOPROCK SUPER ROCKTON SUPERROCK ROCKMIN PLUS HARDROCK MAX MONROCK MAX E ROOFROCK 0 E ROCKMIN PLUS ROCKTON SUPERROCK MEGAROCK PLUS TOPROCK SUPER ROCKMIN PLUS ROCKTON SUPERROCK MEGAROCK PLUS TOPROCK SUPER ROCKTON VENTI MAX F WENTIROCK F FASROCK G FASROCK LL FASROCK G VENTI MAX F FRONTROCK MAX E FRONTROCK MAX E v SYSTÉMU BETA-ROCK WENTIROCK F ROCKTON SUPERROCK ROCKMIN PLUS MEGAROCK PLUS TOPROCK SUPER ROCKTON SUPERROCK ROCKMIN PLUS MEGAROCK PLUS TOPROCK SUPER ROCKTON SUPERROCK ROCKMIN PLUS MEGAROCK PLUS TOPROCK SUPER STEPROCK ND STEPROCK HD STEPROCK HD4F STEPROCK HD STEPROCK HD4F ROCKTON SUPERROCK FRONTROCK MAX E FRONTROCK S FASROCK LL FASROCK LL ROCKTON VENTI MAX VENTI MAX F SUPERROCK ROCKTON VENTI MAX VENTI MAX F WENTIROCK WENTIROCK F WENTIROCK WENTIROCK F VENTI MAX VENTI MAX F ROCKTON WENTIROCK F VENTI MAX F WENTIROCK WENTIROCK F VENTI MAX VENTI MAX F ROCKTON ROCKTON VENTI MAX SUPERROCK WENTIROCK F VENTI MAX F STALROCK MAX PRO ROCKPROFIL 9

10 Prehľad použitia izolácií pre TZB a protipožiarnu ochranu Použitie v oblasti Technické zariadenia budov (TZB) rozvody tepla a teplej vody rozvody vzduchotechnických potrubí a klimatizácie ostatné rozvody a telesá TZB TZB Tepelné izolácie bojlery nádrže zásobníky TZB vzduchotechnické potrubie kruhového prierezu vzduchotechnické potrubie pravouhlého prierezu TZB Akustické izolácie Protipožiarna ochrana potrubie absorpčné tlmiče hluku do VZT potrubí kruhového prierezu systém PYROROCK ochrana proti požiaru zvonku EIS 0, EIS 45 VAC a Protipožární och Vzduchotechnické potrubie pravouhlého prierezu systém PYROROCK ochrana proti požiaru zvonku EIS 0, EIS 45 ochrana proti požiaru zvonku EI 60 pravouhlého prierezu systém CONLIT DUCTROCK ochrana proti požiaru zvonku aj zvnútra EIS 60, EIS 90, EIS 0 VAC a Protipožární och Odvod dymu a tepla (ODT) potrubie pravouhlého prierezu systém CONLIT DUCTROCK MULTI ochrana proti požiaru zvonku aj zvnútra pre potrubie odvodu dymu a tepla EI 60 S až 0 S 500 multi VAC a Protipožární och Protipožiarne prostupy protipožiarne prostupy 0

11 odporúčané použitie Dosky Rohože Potrubné puzdra LAROCK 40 ALS ROCKWOOL 800 TECHROCK 40 FB TECHROCK 60 FB TECHROCK 00 FB TECHROCK 40 ALS TECHROCK 60 ALS TECHROCK 80 ALS LAROCK 40 ALS KLIMAFIX TECHROCK 40 ALS TECHROCK 60 ALS TECHROCK 80 ALS LAROCK 40 ALS KLIMAFIX TECHROCK 40 ALS TECHROCK 60 ALS TECHROCK 80 ALS LAROCK 40 ALS TECHROCK 40 ALS TECHROCK 60 ALS TECHROCK 80 ALS LAROCK 40 ALS TECHROCK 40 ALS TECHROCK 60 ALS TECHROCK 80 ALS LAROCK 40 ALS LAROCK 40 ALS KLIMAFIX TECHROCK 40 ALS TECHROCK 60 ALS TECHROCK 80 ALS LAROCK 40 ALS KLIMAFIX LAROCK 40 ALS KLIMAFIX ROCKWOOL 800 TECHROCK 40 FB TECHROCK 60 FB TECHROCK 00 FB LAROCK 65 ALS TECHROCK 60 ALS TECHROCK 80 ALS CONLIT DUCTROCK 60 CONLIT DUCTROCK 90 CONLIT DUCTROCK 0 CONLIT DUCTROCK 60 CONLIT DUCTROCK 90 CONLIT DUCTROCK 0 ROCKLIT

12 Pokyny skladovania izolácií ROCKWOOL Izolácie z kamennej vlny ROCKWOOL odporúčame skladovať na pevnej, rovnej a suchej ploche tak, aby nedošlo k namoknutiu a mechanickému poškodeniu. Ku každému sú v grafickej podobe doplnené informácie týkajúce sa podmienok ich skladovania. max. 4. Možnosť skladovania palety na paletu.. Skladovanie paliet na sebe je zakázané.. Balíky sú uložené vodorovne na palete max. v 4 vrstvách. 4. Skladovanie paliet: a) na sebe max. palety, b) krajné rady max. palety. 5. Výrobky je povinné skladovať v krytom sklade. 6. Výrobok skladujte v exteriéri iba v neporušenom obale. 7. Výrobky je nutné skladovať na uzatvorenom, suchom mieste.

13 Izolácie pre stavebné konštrukcie šikmé strechy, podhľady, výplne trámových stropov, vnútorné priečky, prevetrávané fasády, kontaktné fasády, stropy, plávajúce podlahy, ploché strechy Stavebné izolácie Stavebné izolácie

14 SUPERROCK Šikmé střech Stavebné izolácie Polomäkká doska z kamennej vlny na izoláciu šikmých striech, priečok a prevetrávaných fasád PRÍKLAD POUŽITIA: nadkrokvové zateplenie šikmej strechy.. Strešná krytina na latách /. Kontralaty pozdĺž krokiev /. Poistná hydroizolácia difúzne otvorená / 4. SUPERROCK, nadkrokvové zateplenie: pre držiak výšky 0 mm: hrúbka izolácie až 0 mm; pre držiak výšky 80 mm: hrúbka izolácie až 0 mm / 5. Pomocné krokvy až 0 mm / 6. Krokvový držiak ukotvený klincami / 7. Parozábrana (napr. ťažký asfaltový pás s hliníkovou vložkou) 8. Debnenie / 9. Krokvy OBLASŤ POUŽITIA šikmé strechy zateplenie medzi a pod krokvami šikmé strechy zateplenie nad krokvami Systém TOPROCK výplň trámových stropov a podláh na vankúšoch nepochôdzna povala zateplená zhora zavesené podhľady priečky alebo predsteny prevetrávané fasády Doska z kamennej vlny pre stavebné tepelné, protipožiarne a akustické izolácie. VÝHODY Skvelé tepelnoizolačné vlastnosti Vynikajúce akustické vlastnosti Odporúčaná izolácia pre drevostavby, nízkoenergetické a pasívne domy Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,05 W.m -.K - Trieda reakcie na oheň: A Zvuková pohltivosť (AW): 0,75 pre hrúbky mm 0,95 pre hrúbky mm KÓD VÝROBKU MW-EN 6-T-WS-WL(P)-AW0.75-MU pre hrúbky mm MW-EN 6-T-WS-WL(P)-AW0.95-MU pre hrúbky mm NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-06//P; 90-CPR-064//P dĺžka šírka hrúbka s DPH tepelný odpor R balenie dosiek v balíku m v balíku balíkov na palete m na palete paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m K.W- ] [ks] [m ] [balíky] [m ] [palety] d š v [mm] ,65,8,40 74 paleta 5 9,5 0 74, A ,8,8, paleta 7, 0 9, A ,4 5,09,5 746 paleta 0 6, A ,0 6,6, paleta 8 4, , A ,6 7,6, paleta 7 4,7 0 8, A ,4 8,90 4, paleta 6, , B ,95 9,54 4,5 740 paleta 5,05 0 9, A ,48 0,8 4,55 74 paleta 5,05 0 9, A ,54,45 5,0 74 paleta 4,44 0 7, B ,60,7 5,70 74 paleta 4,44 0 7, A Dosky SUPERROCK je možné dodať v rozmere mm, v hrúbkach 50, 75, 00, 0, 50, 00 mm. Termíny : A: orientačný termín prac. dni; B: orientačný termín 0 prac. dní Výrobok dodávaný len po ucelených paletách. 4

15 TOPROCK SUPER Šikmé střech Pás z kamennej vlny na izoláciu šikmých striech, podláh na nepochôdznej povale, podláh na vankúšoch a výplní trámových stropov. Izolácie pre TZB Stavebné izolácie PRÍKLAD POUŽITIA: zateplenie po klieštinách, v spodnej úrovni strešných priehradových väzníkov, vloženie izolácie nad podhľad.. Strešná krytina na latách /. Kontralaty pozdĺž krokiev /. Poistná hydroizolácia difúzne otvorená / 4. TOPROCK SUPER, hr. 60 mm / 5. Parozábrana 6. Vzduchová medzera / 7. Sadrokartón 7 OBLASŤ POUŽITIA výplň trámových stropov a podláh na vankúšoch nepochôdzna povala zateplená zhora zavesené podhľady šikmé strechy zateplenie medzi a pod krokvami dvojplášťové ploché strechy izolácia spodného plášťa Protipožiarna ochrana Pás zvinutý do rolky z kamennej vlny pre stavebné tepelné izolácie. VÝHODY Skvelé tepelnoizolačné vlastnosti Minimálny odpad pri rezaní rolky Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,05 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6-T-WS-MU NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-06//P; 90-CPR-064//P Doplnkové informácie dĺžka šírka hrúbka tepelný odpor R balenie m v roli rolí na paletě m na palete paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m K.W- ] [m ] [role] [m ] [palety] d š v [mm] ,0 6,6, paleta A ,6 7,6, paleta 4, A ,95 9,54 4,5 78 paleta, A ,48 0,8 4,55 78 paleta A ,54,45 5,0 78 paleta, A ,60,7 5, paleta, A Termíny : A: orientačný termín prac. dni Výrobok dodávaný len po ucelených paletách. 5

16 ROCKMIN PLUS Šikmé střech Stavebné izolácie Mäkká a ľahká doska z kamennej vlny na izoláciu šikmých striech, výplní trámových stropov a podláh na vankúšoch PRÍKLAD POUŽITIA: zateplenie šikmej strechy medzi krokvami a pod krokvami.. Strešná krytina na latách /. Kontralaty pozdĺž krokiev /. Poistná hydroizolácia difúzne otvorená / 4. ROCKMIN PLUS, hr. 80 mm / 5. Parozábrana 6. Vzduchová medzera / 7. Sadrokartón OBLASŤ POUŽITIA šikmé strechy zateplenie medzi a pod krokvami šikmé strechy zateplenie nad krokvami Systém TOPROCK výplň trámových stropov a podláh na vankúšoch nepochôdzna povala zateplená zhora zavesené podhľady dvojplášťové ploché strechy izolácia spodného plášťa Doska z kamennej vlny pre stavebné tepelné izolácie. VÝHODY Dobré tepelnoizolačné vlastnosti Univerzálna doska Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,07 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6-T-WS-WL(P)-MU NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-06//P; 90-CPR-064//P dĺžka šírka hrúbka s DPH tepelný odpor R balenie dosiek v balíku m v balíku Dosky ROCKMIN PLUS je možné dodať v rozmerech mm, v hrúbkach 50 a 00 mm. balíkov na palete m na palete paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m K.W- ] [ks] [m ] [balíky] [m ] [palety] d š v [mm] ,80,6, paleta 8 0,98 0 9, A ,5,70, paleta 8 0,98 0 9, A ,70,4, paleta 5 9,5 0 74, A ,5,78,85 97 paleta 7, 0 9, B ,60 4,,5 744 paleta 7, 0 9, A ,50 5,40, paleta 0 6, A ,40 6,48,0 744 paleta 8 4, , A ,0 7,56, paleta 7 4,7 0 8, A ,75 8,0 4, paleta 6, , B ,0 8,64 4, paleta 6, , A ,0 9,7 4, paleta 5,05 0 9, A ,00 0,80 5, paleta 5,05 0 9, A Termíny : A: orientačný termín prac. dni; B: orientačný termín 0 prac. dní Výrobok dodávaný len po ucelených paletách. 6

17 MEGAROCK PLUS Šikmé střech Pás z kamennej vlny na izoláciu podláh na nepochôdznej povale, výplní trámových stropov a podláh na vankúšoch. Izolácie pre TZB Stavebné izolácie PRÍKLAD POUŽITIA: zateplenie po klieštinách, v spodnej úrovni strešných priehradových väzníkov, vloženie izolácie nad podhľad.. Strešná krytina na latách /. Kontralaty pozdĺž krokiev /. Poistná hydroizolácia difúzne otvorená / 4. MEGAROCK PLUS, hr. 00 mm / 5. Parozábrana 6. Vzduchová medzera / 7. Sadrokartón 7 OBLASŤ POUŽITIA výplň trámových stropov a podláh na vankúšoch nepochôdzna povala zateplená zhora zavesené podhľady dvojplášťové ploché strechy izolácia spodného plášťa Protipožiarna ochrana Pás zvinutý do rolky z kamennej vlny pre stavebné tepelné izolácie. VÝHODY Minimálny odpad pri rezaní rolky Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,09 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6-T-WS-WL(P)-MU NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-06//P; 90-CPR-064//P Doplnkové informácie dĺžka šírka hrúbka s DPH tepelný odpor R balenie m v roli rolí na paletě m na palete paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m K.W- ] [m ] [role] [m ] [palety] d š v [mm] ,50 5,40, paleta A ,75 8,0, paleta A ,0 8,64 4,0 789 paleta A ,0 9,7 4, paleta, A ,00 0,80 5,0 79 paleta A Termíny : A: orientačný termín prac. dni Výrobok dodávaný len po ucelených paletách. 7

18 ROCKTON Stavebné izolácie Polotuhá doska z kamennej vlny na izoláciu šikmých striech, priečok a prevetrávaných fasád. PRÍKLAD POUŽITIA: akustická izolácia deliacej priečky.. Sadrokartón /. ROCKTON (na plnú hrúbku priečky) /. Sadrokartón OBLASŤ POUŽITIA akustické a protipožiarne priečky, predsteny šikmé strechy, Systém TOPROCK výplň trámových stropov a podláh na vankúšoch zavesené podhľady stropy (pivnice, garáže, strojovne VZT a výťahov) prevetrávané fasády Doska z kamennej vlny pre stavebné tepelné, protipožiarne a akustické izolácie. VÝHODY Skvelé tepelnoizolačné, akustické a protipožiarne vlastnosti Vynikajúce mechanické vlastnosti Odporúčaná izolácia pre drevostavby, nízkoenergetické a pasívne domy Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,05 W.m -.K - Trieda reakcie na oheň: A Zvuková pohltivosť (AW): 0,70 pre hrúbky mm 0,95 pre hrúbky mm KÓD VÝROBKU MW-EN 6-T-CS(0)0,5-WS-WL(P)-MU pre hrúbku 40 mm MW-EN 6-T-CS(0)0,5-WS-WL(P)-AW0.70-MU pre hrúbky mm MW-EN 6-T-CS(0)0,5-WS-WL(P)-AW0.95-MU pre hrúbky mm NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-06//P; 90-CPR-064//P dĺžka šírka hrúbka s DPH tepelný odpor R balenie dosiek v balíku m v balíku balíkov na palete m na palete paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m K.W- ] [ks] [m ] [balíky] [m ] [palety] d š v [mm] ,60,,0 759 paleta 5 9, A ,5,90, paleta 7, 0 46, A ,90 4,68,70 74 paleta 0 6, A ,0 6,4,5 74 paleta 6,66 5 9, A ,50 7,80, paleta 6,66 0 7, A ,80 9,6, paleta 5, A ,0 0,9 4, paleta 4, , A ,75,70 4,5 746 paleta 4, , A ,40,48 4,55 75 paleta,8 5 45, A ,70 4,04 5,0 75 paleta,8 0 6, B ,00 5,60 5,70 75 paleta,8 0 6, B Termíny : A: orientačný termín prac. dni; B: orientačný termín 0 prac. dní Výrobok dodávaný len po ucelených paletách. 8

19 SYSTÉM TOPROCK Systémové riešenie izolácie šikmých striech nad krokvami. Šikmé střechy. Strešná krytina na latách. Kontralaty pozdĺž krokiev. Poistná hydroizolácia difúzne otvorená 4. ROCKTON, SUPERROCK alebo ROCKMIN PLUS, nadkrokvové zateplenie: pre držiak výšky 0 mm: hrúbka izolácie až 0 mm; pre držiak výšky 80 mm: hrúbka izolácie až 0 mm 4 R w = 56 db* * v závislosti na skladbe Systému TOPROCK s izoláciou ROCKTON 5. Pomocné krokvy až 0 mm 6. Krokvový držiak ukotvený klincami 7. Parozábrana (napr. asfaltový pás s hliníkovou vložkou) 8. Debnenie 9. Krokvy Izolácie pre TZB Stavebné izolácie Protipožiarna ochrana PRÍKLAD POUŽITIA: nadkrokvové zateplenie šikmej strechy Systém TOPROCK. SYSTÉM OBSAHUJE Tepelnú izoláciu ROCKTON, SUPERROCK alebo ROCKMIN PLUS Nadkrokvové kovové držiaky 0 mm (nízky) alebo 80 mm (vysoký) Klince na ukotvenie držiakov (nie sú súčasťou dodávky ROCKWOOL Slovensko s.r.o.) VÝHODY ZATEPLENIA NAD KROKVAMI: minimalizácia vplyvu tepelných i akustických mostov využitie celého priestoru v podkroví vynikne krása dreva rýchlejšia a jednoduchšia montáž Doplnkové informácie Nadkrokvový kovový držiak (príslušenstvo) Kovový držák pre nadkrokvové zateplenie šikmých střech (priemyselný vzor ROCKWOOL). Šírka lôžka v držiaku (pre umiestnenie prídavnej krokvy) je 60 mm. Nadkrokvové kovové držiaky sú dodávané iba spoločne s izoláciou ROCKTON, SUPERROCK alebo ROCKMIN PLUS. Nadkrokvový kovový držiak 0 mm (nízky) držiak pre nadkrokvovú izoláciu v hrúbke mm, hrúbka izolácie 0 mm + 80 až 0 mm, celková výška držiaka 65 mm Nadkrokvový kovový držiak 80 mm (vysoký) držiak pre nadkrokvovú izoláciu v hrúbke mm, hrúbka izolácie 80 mm + 60 až 0 mm, celková výška držiaka 5 mm Nadkrokvový držiak s DPH držiakov v balení hmotnosť [mm] [EUR/ks] [EUR/ks] [ks] [kg] 0 (nízky) 8, 9,76,0 786 C 80 (vysoký) 9, 0,96,4 55 C Ukotvenie držiakov v krokve a zaistenie prídavných krokiev odporúčame realizovať pomocou špeciálnych oceľových pozinkovaných klincov, ktoré sú odolné proti vytrhnutiu. Dĺžka 40 mm je určená do prídavnej krokvy, dĺžka 60 mm je určená do krokvy na ukotvenie päty držiaka. Pre ukotvenie ks držiaka je nutné použiť: 4 klince dĺžky 40 mm pre uchytenie k prídavnej krokvi a 6 klincou dĺžky 60 mm pre uchytenie päty držiaka ku krokvi. Pre príslušenstvo neplatia štandardné obchodné podmienky. Termíny : C: termín a minimálne objednané množstvo po konzultácii 9

20 NOVINKA Stavebné izolácie WENTIROCK Tuhá doska z kamennej vlny na izoláciu prevetrávaných fasád. 4 PRÍKLAD POUŽITIA: zateplenie vonkajšej obvodovej steny. OBLASŤ POUŽITIA prevetrávané fasády dvojvrstvové a sendvičové steny vhodná pre vysoké budovy. Vonkajší obklad fasády /. Vetracia medzera /. Kotvy pre kotvenie izolácie 4. WENTIROCK, hr. 40 mm Skvělá λ D 0,0 Doska z kamennej vlny pre stavebné tepelné, protipožiarne a akustické izolácie. Dosky v hrúbkach od 0 do 70 mm sú vyrábané ako jednovrstvové dosky, v hrúbkach od 80 do 00 mm sú vyrábané s integrovanou dvojvrstvovou charakteristikou. Horná tuhá vrstva dosky zabezpečuje vysokú odolnosť proti mechanickému namáhaniu a prenikaniu vzduchu do izolácie z vetranej medzery fasády. VÝHODY Vynikajúce tepelnoizolačné vlastnosti Výborné mechanické vlastnosti Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,0 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6-T5-DS(70,90)-WS-WL(P)-AW0,70-MU pre hrúbky 0 79 mm MW-EN 6-T5-DS(70,90)-WS-WL(P)-AW0,95-MU pre hrúbky: mm NORMA: EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-096//P dĺžka šírka hrúbka s DPH tepelný odpor R balenie dosiek v balíku m v balíku balíkov na palete m na paletě paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m K.W- ] [ks] [m ] [ks] [m ] [palety] d š v [mm] ,70,4 0, paleta 6 9, C ,60 4,, paleta 7, C ,50 5,40, paleta 8 4, B ,40 6,48, paleta 8 4, B ,0 8,64, paleta 6, B ,00 0,80, paleta 4, B ,80,96, paleta 4, B ,60 5, 4, paleta, C ,50 6,0 4, paleta 4, B ,40 7,8 4, paleta, C ,0 9,44 5, paleta, B ,00,60 6, paleta, B Termíny : B: orientačný termín 0 prac. dní; C: termín a minimálne objednané množstvo po konzultácii Výrobok dodávaný len po ucelených paletách. 0

21 NOVINKA Stavebné izolácie WENTIROCK F Tuhá doska z kamennej vlny s povrchovou úpravou netkanou sklotextíliou na izoláciu prevetrávaných fasád. 4 5 Izolácie pre TZB Stavebné izolácie PRÍKLAD POUŽITIA: zateplenie vonkajšej obvodovej steny.. Vonkajší obklad fasády /. Vetracia medzera /. Kotvy pre kotvenie izolácie 4. WENTIROCK F, hr. 40 mm / 5. Stena OBLASŤ POUŽITIA prevetrávané fasády dvojvrstvové a sendvičové steny ideálna pre fasády s viditeľnými škárami alebo perforovaným obkladom vhodná pre vysoké budovy Skvělá λ D 0,0 Protipožiarna ochrana Doska z kamennej vlny s jednostrannou povrchovou úpravou čiernou netkanou sklotextíliou (F) pre stavebné tepelné, protipožiarne a akustické izolácie. Dosky v hrúbkach od 0 do 70 mm sú vyrábané ako jednovrstvové dosky, v hrúbkach od 80 do 00 mm sú vyrábané s integrovanou dvojvrstvovou charakteristikou. Horná tuhá vrstva dosky zabezpečuje vysokú odolnosť proti mechanickému namáhaniu a prenikaniu vzduchu do izolácie z vetranej medzery fasády. VÝHODY Vynikajúce tepelnoizolačné vlastnosti Výborné mechanické vlastnosti Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,0 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6-T5-DS(70,90)-WS-WL(P)-AW0,70-MU pre hrúbky 0 79 mm MW-EN 6-T5-DS(70,90)-WS-WL(P)-AW0,95-MU pre hrúbky: mm NORMA: EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-096//P Doplnkové informácie dĺžka šírka hrúbka s DPH tepelný odpor R balenie dosiek v balíku m v balíku balíkov na palete m na paletě paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m K.W- ] [ks] [m ] [ks] [m ] [palety] d š v [mm] ,90 4,68 0, paleta 6 9, C ,0 6,4, paleta 7, C ,50 7,80, paleta 8 4, B ,80 9,6, paleta 8 4, B ,40,48, paleta 6, B ,00 5,60, paleta 4, B ,60 8,7, paleta 4, B ,50,40 4, paleta 4, B ,80 4,96 4, paleta, B ,40 8,08 5, paleta, B ,00,0 6, paleta, B Termíny : B: orientačný termín 0 prac. dní; C: termín a minimálne objednané množstvo po konzultácii Výrobok dodávaný len po ucelených paletách.

22 VENTI MAX Stavebné izolácie Polotuhá dvojvrstvová doska z kamennej vlny na izoláciu prevetrávaných fasád. 4 PRÍKLAD POUŽITIA: zateplenie vonkajšej obvodovej steny. OBLASŤ POUŽITIA prevetrávané fasády dvojvrstvové a sendvičové steny vhodná pre vysoké budovy. Vonkajší obklad fasády /. Vetracia medzera /. Kotvy pre kotvenie izolácie 4. VENTI MAX, hr. 50 mm Dvojvrstvová doska z kamennej vlny pre stavebné tepelné, protipožiarne a akustické izolácie. Horná tuhá vrstva dosky zabezpečuje vysokú odolnosť proti mechanickému namáhaniu a prenikaniu vzduchu do izolácie z vetranej medzery fasády. VÝHODY Skvelé tepelnoizolačné vlastnosti Výborné mechanické vlastnosti Odporúčaná izolácia pre nízkoenergetické a pasívne budovy Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,04 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6-T4-CS(0)0,5-WS-WL(P)-AW0.95-MU pre hrúbky mm NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-096//P dĺžka šírka hrúbka s DPH tepelný odpor R balenie dosiek v balíku m v balíku balíkov na palete m na paletě paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m K.W- ] [ks] [m ] [ks] [m ] [palety] d š v [mm] ,40 7,68,5 556 paleta 6, B ,00 9,60, paleta 4, A ,60,5, paleta 4, A ,00 4,40 4, paleta 4, A ,80 5,6 4, paleta, B ,40 7,8 5, paleta, B ,00 9,0 5, paleta, B Termíny : A: orientačný termín prac. dni; B: orientačný termín 0 prac. dní Výrobok dodávaný len po ucelených paletách.

23 VENTI MAX F Polotuhá dvojvrstvová doska z kamennej vlny s povrchovou úpravou netkanou sklotextíliou na izoláciu prevetrávaných fasád. 4 5 Izolácie pre TZB Stavebné izolácie PRÍKLAD POUŽITIA: zateplenie vonkajšej obvodovej steny.. Vonkajší plášť /. Vetracia medzera /. Kotvy pre kotvenie izolácie / 4. Izolácia VENTI MAX F, hr. 50 mm / 5. Nosná izolovaná stena OBLASŤ POUŽITIA prevetrávané fasády dvojvrstvové a sendvičové steny ideálna pre fasády s viditeľnými škárami alebo perforovaným obkladom vhodná pre vysoké budovy Protipožiarna ochrana Dvojvrstvová doska z kamennej vlny s jednostrannou povrchovou úpravou čiernou netkanou sklotextíliou (F) pre stavebné tepelné, protipožiarne a akustické izolácie. Tuhá horná vrstva zabezpečuje vysokú odolnosť proti mechanickému namáhaniu a prenikaniu vzduchu do izolácie z vetranej medzery fasády. VÝHODY Skvelé tepelnoizolačné vlastnosti Výborné mechanické vlastnosti Odporúčaná izolácia pre nízkoenergetické a pasívne budovy Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,04 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6-T4-CS(0)0,5-WS-WL(P)-AW0.95-MU pre hrúbky mm NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-096//P Doplnkové informácie dĺžka šírka hrúbka s DPH tepelný odpor R balenie dosiek v balíku m v balíku balíkov na palete m na paletě paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m K.W- ] [ks] [m ] [ks] [m ] [palety] d š v [mm] ,80 0,56, paleta 6, A ,00,0, paleta 4, A ,0 5,84, paleta 4, A ,40 8,48 4,0 557 paleta, B ,50 9,80 4, paleta 4, A ,60, 4, paleta, B ,80,76 5, paleta, B ,00 6,40 5, paleta, B Termíny : A: orientačný termín prac. dni; B: orientačný termín 0 prac. dní Výrobok dodávaný len po ucelených paletách.

24 STALROCK MAX pre ROCKPROFIL Špeciálna dvojvrstvová doska z kamennej vlny na izoláciu kazetových stien so zárezom po dĺžke. PRÍKLAD POUŽITIA: zateplenie kazetovej steny s použitím zvislého obkladu (TRP).. STALROCK MAX pre ROCKPROFIL /. Nosná kazeta OBLASŤ POUŽITIA vonkajšie obvodové kazetové steny s najvyššími požiadavkami na tepelnoizolačné, akustické a protipožiarne vlastnosti Špeciálna doska z kamennej vlny s dvojvrstvou charakteristikou. Doska je pre potreby aplikácie do fasádných C kaziet vybavená zárezom tak, aby došlo k jej čiastočnému predsadeniu pred nos kazety. Tým dochádza k podstatnej eliminácii tepelných mostov. VÝHODY Výborné tepelnoizolačné vlastnosti Vynikajúce akustické vlastnosti Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,05 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6-T-CS(0)0,5-WS-MU NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-07/07/P hĺbka kazety presah 40 mm hĺbka zárezu šírka zárezu 0 mm H* * H = hrúbka izolácie sa vypočíta ako hĺbka C kazety + 40 mm je presah nosu kazety. dĺžka šírka hrúbka tepelný odpor R balenie ks/bal. m /bal. bal./pal. m /pal. palet v kamionu [mm] [mm] [mm] [EUR/m ] [m K.W- ] [ks] [m ] [balíky] [m ] [palety] projektová 4,55 67 paleta,85 0 6,0 C projektová 4, paleta,85 6 9,04 C projektová 5, paleta,85 6 9,04 C projektová 5, paleta,85 6 9,04 C projektová 5, paleta,85 6 9,04 C Dosky STALROCK MAX pre ROCKPROFIL možno po konzultácii dodať aj v iných hrúbkach (0 a 40 mm). Kalkulačná projektová je spracovaná vždy na základe konkrétnych požiadaviek zákazníka, špecifiká zákazky a termínu realizácie projektu. Termíny : C: a minimálne objednané množstvo po konzultácii 4

25 SYSTÉM ROCKPROFIL Systémové riešenie na izoláciu kazetových stien.. Zvislý plech obkladu (TRP). STALROCK MAX pre ROCKPROFIL. Nosná kazeta 6 4. Nosný stĺp 5. Soklový plech so soklovou lištou (oporný prvok) 6. Skrutka 4 Izolácie pre TZB Stavebné izolácie 5 Protipožiarna ochrana PRÍKLAD POUŽITIA: zateplenie kazetovej steny s použitím zvislého obkladu (TRP). SYSTÉM ROCKPROFIL SA SKLADÁ Z systémových povinných prvkov: nosná stenová kazeta (plná alebo perforovaná, vybrané typy kaziet dodávateľa Kovové profily s.r.o.) izolácia STALROCK MAX pre ROCKPROFIL odstupové skrutky SFS Intec (Jednotlivé prvky sú nezameniteľné) Z voliteľných prvkov (ďalšieho príslušenstva): zvislý pomocný profil (vynecháva sa iba v prípade montáže zvislého trapézového plechu) zvislý alebo vodorovný trapézový plech, vlnitý plech, vonkajšia kazeta, panelový obklad (typ Bond alebo sendvič) Spoločnosť ROCKWOOL z uvedených systémových prvkov dodáva izolačné dosky STALROCK MAX pro ROCKPROFIL. VÝHODY Vynikajúce tepelnoizolačné vlastnosti Skvelé protipožiarne a akustické vlastnosti Veľká variabilita voľby vonkajšieho obkladu (trapézy, kazety, panely, lamely) Systémové prvky sú nezameniteľné Rýchla montáž Rýchla ekonomická návratnosť systému u vykurovaných objektov AKUSTICKÉ VLASTNOSTI Vzduchová nepriezvučnosť R w (C; C tr ) = 50 (-6; -4) db* POŽIARNE VLASTNOSTI Zaťaženie požiarom zvnútra (oheň pôsobí na kazety): E 60, 90, 0; EW 60; EI 0 DP* Zaťaženie požiarom zvonka (oheň pôsobí na trapézový plech): E 60, 90, 0; EW 60; EI 0 DP* * Hodnota platí pre skúšanú systémovú kazetovú stenu ROCKPROFIL. Statická únosnosť kaziet pre Systém ROCKPROFIL je redukovaná. Závisí na tvare kazety, typu vonkajšieho plášťa a môže dosahovať aj len 75% tabuľkových hodnôt. Pre správny návrh a garanciu systému je potrebné kontaktovať nositeľa systému (Kovové profily, s.r.o., SFS Intec, s.r.o., ROCKWOOL, a.s.). Pre statický návrh systému ROCKPROFIL kontaktujte Kovové profily s.r.o. Pri použití iných než systémových prvkov nemožno vydať spoločné Vyhlásenie o garantovaných vlastnostiach systému. Systém je nutné inštalovať podľa montážneho návodu. Pre montáž odporúčame zaškolenie nositeľmi systému. Doplnkové informácie 5

26 STEPROCK HD Stavebné izolácie Veľmi tuhá doska z kamennej vlny na izoláciu ľahkých i ťažkých plávajúcich podláh PRÍKLAD POUŽITIA: ľahká plávajúca akustická podlaha s roznášacou vrstvou z dvoch OSB dosiek systém AKUFLOOR.. Nášľapná vrstva (napr. parkety) /. Separačná fólia /. Roznášacia vrstva x OSB doska / 4. STEPROCK HD, hr. 0 mm / 5. STEPROCK okrajový pásik / 6. Okrajový pásik OSB dosky o šírke 00 mm / 7. Okrajový pásik z drevovláknitej dosky o šírke 00 mm OBLASŤ POUŽITIA ľahké plávajúce podlahy systém AKUFLOOR ťažké plávajúce podlahy s anhydritovým poterom Doska z kamennej vlny určená pre stavebné tepelné a akustické izolácie ľahkých plávajúcich podláh s požiadavkami na zlepšenie kročajovej nepriezvučnosti. Je určená pre ľahké plávajúce podlahy s roznášacou vrstvou z ľahkých dosiek (napr. podlahový sadrokartón, sadrovláknité, drevotrieskové, drevoštiepkové či vláknocementové dosky alebo pre podlahy s anhydritovým poterom). Doska je vhodná pre podlahy obytných miestností rodinných alebo bytových domov, kde zaťaženie neprekročí 50 kg/m. Pri zaťažení do 50 kg/m odporúčame použiť Systém AKUFLOOR. Upozornenie: Kročajová izolácia STEPROCK HD musí byť položená iba v jednej vrstve izolantu. VÝHODY Efektívne zníženie hladiny kročajového hluku (napr. pri chôdzi) Vynikajúce akustické vlastnosti Napätie v tlaku pri 0% stlačení: 0 kpa Dynamická tuhosť (MN/m ) pre dosky s hrúbkou: 0 mm 40 mm 5 Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,09 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6-T6-DS(70,-)-CS(0)0-SD5 ) -SD ) -WS-WL(P)-CP(4)- -MU ) pre hrúbku 0 mm ) pre hrúbku 40 mm NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-068/09/P dĺžka šírka hrúbka s DPH tepelný odpor R balenie dosiek v balíku m v balíku balíkov na palete m na palete paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m K.W- ] [ks] [m ] [balíky] [m ] [palety] d š v [mm] ,70 4,44 0, paleta 7, A ,6 5,55 0,60 04 paleta 8 4,8 4 5, C ,55 6,66 0,75 04 paleta A ,40 8,88,00 04 paleta 6, A ,5,0,5 044 paleta 4,4 4 57, A ,0,, paleta 4, B Termíny : A: orientačný termín prac. dni; B: orientačný termín 0 prac. dní; C: a minimálne objednané množstvo po konzultácii Výrobok dodávaný len po ucelených paletách. 6

27 STEPROCK HD4F Veľmi tuhá doska z kamennej vlny s povrchovou úpravou na izoláciu ľahkých i ťažkých plávajúcich podláh. 5 4 Izolácie pre TZB Stavebné izolácie 6 PRÍKLAD POUŽITIA: ťažká plávajúca akustická podlaha s liatou andhydritovou vrstvou.. Nášľapná vrstva (napr. parkety) /. Roznášacia vrstva liata anhydritová doska hr. minimálne 5 mm /. Separačná fólia / 4. STEPROCK HD4F, hr. 50 mm 5. STEPROCK okrajový pásik / 6. Stropná konštrukcia OBLASŤ POUŽITIA ťažké plávajúce podlahy s roznášacou vrstvou z armovanej betónovej dosky ťažké plávajúce podlahy s anhydritovým poterom ľahké plávajúce podlahy s roznášacími vrstvami napr. z OSB dosiek alebo E Fermacell Protipožiarna ochrana Doska z kamennej vlny s jednostrannou (F) povrchovou úpravou čiernou netkanou sklotextíliou určená pre stavebné tepelné a akustické izolácie plávajúcich podláh s požiadavkami na zlepšenie kročajovej nepriezvučnosti. Je určená pre ťažké plávajúce podlahy s liatou anhydritovou vrstvou o min. hrúbke 5 mm alebo pre podlahy s armovanou betónovou roznášacou doskou o min. hrúbke 50 mm, kde plošné zaťaženie neprekročí 400 kg/m. Doska je vhodná i pre ľahké plávajúce podlahy s roznášacou doskou E mm Fermacell, kde plošné zaťaženie podlahy neprekročí 00 kg/m alebo pre podlahy s roznášacími doskami OSB. Upozornenie: Kročajová izolácia STEPROCK HD4F musí byť položená iba v jednej vrstve izolantu. VÝHODY Efektívne zníženie hladiny kročajového hluku (napr. pri chôdzi) Vynikajúce akustické vlastnosti Vhodná izolácia pre podlahy obytných miestností rodinných alebo bytových domov Napätie v tlaku pri 0% stlačení: 0 kpa * Dynamická tuhosť (MN/m ) pre dosky s hrúbkou: 0 mm 0 mm 40 mm 50 mm 60 mm Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,05 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6-T6-CP-DS(70,90)-CS(0)0-WS-SDi*)-MU NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-0//P Doplnkové informácie dĺžka šírka hrúbka s DPH tepelný odpor R balenie dosiek v balíku m v balíku balíkov na palete m na paletě paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m K.W- ] [ks] [m ] [ks] [m ] [palety] d š v [mm] ,0 4,9 0, paleta 7, C ,5 7,8 0, paleta C ,0 9,84, paleta 6, C ,5,0, paleta 4,4 4 57, C ,0 4,76, paleta 4, C Termíny : C: a minimálne objednané množstvo po konzultácii Výrobok dodávaný len po ucelených paletách. 7

28 STEPROCK ND Stavebné izolácie Tuhá doska z kamennej vlny na izoláciu ťažkých plávajúcich podláh PRÍKLAD POUŽITIA: ťažká plávajúca akustická podlaha s armovanou betónovou roznášacou doskou.. Nášľapná vrstva (napr. parkety) /. Roznášacia vrstva armovaná betónová doska hrúbky 50 mm /. Separačná fólia / 4. STEPROCK ND, hr. 0 mm 5. STEPROCK okrajový pásik / 6. Stropná konštrukcia OBLASŤ POUŽITIA ťažké plávajúce podlahy s roznášacou vrstvou z armovanej betónovej dosky o min. hrúbke 50 mm Doska z kamennej vlny je určená pre stavebné tepelné a akustické izolácie ťažkých plávajúcich podláh s požiadavkami na zlepšenie kročajovej nepriezvučnosti. Minimálna hrúbka roznášacej armovanej betónovej vrstvy činí 50 mm. Doska je vhodná pre podlahy obytných miestností rodinných alebo bytových domov, kde zaťaženie neprekročí 50 kg/m. Upozornenie: Kročajová izolácia STEPROCK ND musí byť položená iba v jednej vrstve izolantu. VÝHODY Efektívne zníženie hladiny kročajového hluku (napr. pri chôdzi) Vynikajúce akustické vlastnosti Deklarovaný súčiniteľ tepelnej vodivosti λ D = 0,07 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6-T6-DS(70,-)-CS(0)0-SD7 ) -SD4 ) -WS-WL(P)-CP(4)- -MU, ) pre hrúbku 0 mm, ) pre hrúbku 40 mm NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-068/09/P dĺžka šírka hrúbka s DPH tepelný odpor R balenie dosiek v balíku m v balíku balíkov na palete m na palete paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m K.W- ] [ks] [m ] [balíky] [m ] [palety] d š v [mm] ,80,6 0,50 40 paleta 7, A ,50 4,0 0,65 40 paleta 8 4,8 4 5, C ,0 5,04 0,80 40 paleta A ,60 6,7, paleta 6, A ,00 8,40,5 405 paleta 4,4 4 57, A ,40 0,08, paleta 4, C Okrajový pásik STEPROCK Pásik z kamennej vlny pre použitie v oblasti plávajúcich podláh. Minimalizuje akustické mosty medzi plávajúcou podlahou a stenou. Termíny : A: orientačný termín prac. dni; B: orientačný termín 0 prac. dní; C: termín a minimálne objednané množstvo po konzultácii; STEPROCK ND dodávaný len po ucelených paletách. dĺžka výška hrúbka 8 s DPH balenie bm v kartónu [mm] [mm] [mm] [EUR/bm] [EUR/bm] [bm] ,75 0,90 9 kartón 66 B

29 SYSTÉM AKUFLOOR Systémové riešenie pre akustické ľahké plávajúce podlahy.. Nášľapná vrstva (napr. parkety). Separačná fólia. Roznášacia vrstva OSB doska s vloženou separačnou fóliou 4. STEPROCK HD, hr. 0 mm 5. STEPROCK okrajový pásik 6. Okrajový pásik OSB dosky š. 00 mm 7. Okrajový pásik z drevovláknitej dosky, šírka 00 mm 8. Stropná konštrukcia Bližšie informácie špeciálny prospekt Ľahká plávajúca podlaha Systém AKUFLOOR. Izolácie pre TZB Stavebné izolácie Protipožiarna ochrana PRÍKLAD POUŽITIA: plávajúca akustická podlaha s roznášacou vrstvou z dvoch vrstiev dosiek OSB systém AKUFLOOR. OPIS SYSTÉMU Systém ľahkých plávajúcich podláh s certifikovanými akustickými aj statickými vlastnosťami. Zlepšuje kročajovú nepriezvučnosť stropov až o 0 db. Maximálne povolené úžitkové plošne rozložené zaťaženie je,5 kn/m. VÝHODY Vynikajúce akustické vlastnosti Ľahká, staticky únosná podlaha Jednoduchá a rýchla montáž bez potreby mokrých procesov SYSTÉM OBSAHUJE Nášľapná vrstva OSB, vlysy, parkety, PVC, koberec, keramická dlažba Roznášacia vrstva veľkoformátové dosky OSB Izolácia: STEPROCK HD, hrúbka 0 50 mm Ďalšie vrstvy: v závislosti od druhu a spôsobu použitia podlahy napr. hydroizolačná, poistná a separačná vrstva Okrajový pásik STEPROCK Okrajový pásik: z drevovláknitej mäkkej dosky (zvyšuje únosnosť podlahy po obvode pri sústredenom zaťažení) CERTIFIKÁCIA Ľahká akustická plávajúca podlaha AKUFLOOR je certifikovaným systémom spoločnosti ROCKWOOL, a.s. Tento systém bol testovaný s ohľadom na statické a akustické vlastnosti podlahového súvrstvia. SKLADBY PODLAHY AKUFLOOR A. Skladby podlahy AKUFLOOR na normovom ťažkom betónovom strope (skúšobný strop hrúbky 40 mm), bez nášľapnej vrstvy Výška podlahy AKUFLOOR [mm] [mm] [mm] [db] Skladby podlahy AKUFLOOR s nášľapnými vrstvami:. Laminátová podlaha Krono Original Výška podlahy AKUFLOOR. Keramická dlažba (LB Ceramic Systém) Hrúbka STEPROCK HD Hrúbka STEPROCK HD Výška OSB Výška OSB B. Skladby podlahy AKUFLOOR na normovom ľahkom trámovom strope s pritížením (skúšobný strop hrúbky 40 mm), nášľapná vrstva L w * L w * [mm] [mm] [mm] [db] Výška podlahy AKUFLOOR Hrúbka STEPROCK HD Výška OSB L w * [mm] [mm] [mm] [db] Doplnkové informácie Výška podlahy AKUFLOOR Hrúbka STEPROCK HD Výška OSB L w * [mm] [mm] [mm] [db] * zlepšenie kročajovej nepriezvučnosti 9

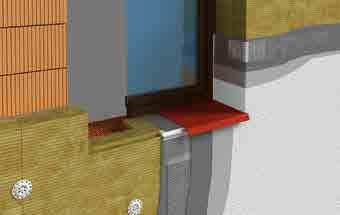

30 NOVINKA FRONTROCK S Stavebné izolácie Doska z kamennej vlny s pozdĺžnymi vláknami na izoláciu ostenia okolo okien pri kontaktom zateplení fasád OBLASŤ POUŽITIA kontaktné fasády vonkajšie kontaktné zatepľovacie systémy (ETICS) na izoláciu ostenia okolo okien PRÍKLAD POUŽITIA: zateplenie vonkajšej fasády doskami FRONTROCK MAX E v kombinácii so zateplením ostenia doskami FRONTROCK S.. Lepiaca hmota /. FRONTROCK S hr mm u ostenia /. FRONTROCK MAX E, hr. 50 mm na stene fasády / 4. Kotviaci prvok príchytka pre ETICS 5. Základná vrstva (stierková hmota s výstužnou sieťkou) / 6. Penetračný náter 7. Predfarbená štruktúrovaná omietka / 8. Parapetná lišta / 9. Okenná začisťovacia lišta Doska z kamennej vlny s pozdĺžnou orientáciou vlákien je určená pre použitie vo vonkajších kontaktních zatepľovacích systémoch (ETICS) pre izoláciu ostenia okolo okien. VÝHODY Výborné tepelnoizolačné vlastnosti Zachováva priedušnosť stien Vynikajúce protipožiarne vlastnosti Vhodná izolácia pre rekonštrukcie i novostavby Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,07 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6-T5-DS(70,90)-CS(0)0-TR0-WS-WL(P)-MU NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-075/0/P; 90-CPR-074/0/P; 90-CPR-068/09/P dĺžka šírka hrúbka s DPH tepelný odpor R balenie dosiek v balíku m v balíku balíkov na palete m na paletě paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m K.W- ] [ks] [m ] [ks] [m ] [palety] d š v [mm] ,0,84 0, paleta 8 4,8 8 4, A ,80 5,76 0,80 74 paleta 8 4, A ,40 7,68,05 85 paleta 6, A Termíny : A: orientačný termín prac. dni Výrobok dodávaný len po ucelených paletách. 0

31 Stavebné izolácie FRONTROCK MAX E Dvojvrstvová doska z kamennej vlny s pozdĺžnymi vláknami na izoláciu kontaktných fasád Izolácie pre TZB Stavebné izolácie PRÍKLAD POUŽITIA: zateplenie vonkajšej fasády doskami FRONTROCK MAX E.. Lepiaca hmota /. FRONTROCK MAX E, hr. 50 mm /. Kotviaci prvok príchytka pre ETICS / 4. Základná vrstva (stierková hmota s výstužnou sieťkou) 5. Penetračný náter / 6. Predfarbená štruktúrovaná omietka / 7. Kotviaci prvok na upevnenie soklovej lišty / 8. Soklová lišta / 9. Spojka soklovej lišty OBLASŤ POUŽITIA kontaktné fasády vonkajšie kontaktné zatepľovacie systémy (ETICS), na izoláciu ostenia je určená izolácia FRONTROCK S zvýšenie požiarnej odolnosti ŽB stropov s klasifikáciou REI 0 DP systém BETA-ROCK Protipožiarna ochrana Dvojvrstvová doska z kamennej vlny určená pre použitie vo vonkajších kontaktných zatepľovacích systémoch (ETICS). Fasádna doska novej generácie s pozdĺžnou orientáciou vlákien a vystuženou hornou vrstvou. Veľmi tuhá horná vrstva dosky označená nápisom ROCKWOOL TOP zabezpečuje vysokú odolnosť proti mechanickému namáhaniu. Povrchová úprava zabezpečuje dobrú priľnavosť stierkovej hmoty a bezpečnú montáž. Mäkkšia, flexibilná vnútorná strana sa optimálne prispôsobí podkladu fasády. Výrobok spĺňa požiadavky na ETICS podľa ETAG 004. VÝHODY Skvelé tepelnoizolačné vlastnosti Zachováva priedušnosť stien Vynikajúce protipožiarne vlastnosti Výborná manipulácia s doskou nižšia hmotnosť Ideálna izolácia pre rekonštrukcie i novostavby Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,06 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6-T5-DS(70,-)-DS(70,90)-CS(0)0-TR0-PL(5)50-WS- -WL(P)-MU NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: CERTIFIKÁT CE: 90-CPR-055/0/P; 90-CPR- -056/0/P; 90-CPR-068/09/P; 90-CPR-045/6/P Dosku treba osadiť nápisom ROCKWOOL TOP smerom von od objektu! Dosky FRONTROCK MAX E možno kotviť povrchovou alebo zápustnou montážou pomocou príchytky určenej pre zvolený systém ETICS, podklad a spôsob montáže. Pri aplikácii príchytiek príslušných výrobcov treba postupovať v súlade s pokynmi dodávateľa systému. Zatepľovanie odporúčame zveriť do rúk odbornej realizačnej firme. Doplnkové informácie dĺžka šírka hrúbka s DPH tepelný odpor R balenie dosiek v balíku m v balíku balíkov na palete m na palete paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m K.W- ] [ks] [m ] [balíky] [m ] [palety] d š v [mm] ,00 8,40, paleta 6,6 6 57, A ,40 0,08, paleta 4, A ,0,44, paleta, A ,00 6,80, paleta,8 6 8, A ,80 0,6, paleta,8, A ,60,5, paleta, 6 9, A ,00 5,0 4, paleta, 6 9, A ,40 6,88 4, paleta, 4, A ,0 0,4 5, paleta, 4, A ,00,60 5, paleta, 4, A ,80 6,96 6, paleta 0, C ,60 40, 6, paleta 0, C ,00 4,00 6, paleta 0,6 6 9, C ,0 47,04 7, paleta 0,6 6 9, C Termíny : A: orientačný termín prac. dni; C: termín a minimálne objednané množstvo po konzultácii Výrobok dodávaný len po ucelených paletách.

32 FASROCK LL Stavebné izolácie Lamelová doska z kamennej vlny s kolmými vláknami na izoláciu kontaktných fasád PRÍKLAD POUŽITIA: zateplenie vonkajšej fasády doskami FASROCK LL.. Lepiaca hmota /. FASROCK LL, hr. 80 mm /. Kotviaci prvok príchytka pre ETICS s podkladovým tanierom 40 mm (ak nie je použitý podkladový tanier 40 mm, ide iba o technologickú príchytku, nie je nosná). / 4. Základná vrstva (stierková hmota s výstužnou sieťkou) / 5. Penetračný náter / 6. Predfarbená štruktúrovaná omietka 7. Kotviaci prvok na upevnenie soklovej lišty / 8. Soklová lišta / 9. Spojka soklovej lišty OBLASŤ POUŽITIA kontaktné fasády vonkajšie kontaktné zatepľovacie systémy (ETICS) zaoblené povrchy a steny steny s ťažkou povrchovou úpravou (tehlový pásik, keramický obklad namiesto omietkovej povrchovej úpravy) stropy garáží, pivníc a prejazdov Lamelová doska z kamennej vlny určená pre použitie vo vonkajších kontaktných zatepľovacích systémoch (ETICS). Fasádna doska s kolmou orientáciou vlákien. Výrobok spĺňa požiadavky na ETICS podľa ETAG 004. VÝHODY Rýchla montáž (za určitých podmienok nie je nutné mechanicky kotviť) Zachováva priedušnosť stien Zvýšená mechanická odolnosť izolácie proti tlaku Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,04 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN6-T5-DS(70,-)-DS(70,90)-CS(0\Y)40-TR80-WS-WL(P)- -MU NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-00/09/P; 90-CPR-0/09/P dĺžka šírka hrúbka s DPH tepelný odpor R balenie dosiek v balíku m v balíku balíkov na palete m na palete paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m K.W- ] [ks] [m ] [balíky] [m ] [palety] d š v [mm] ,50 9,00,0 86 paleta 8,9 0 57, C ,00 0,80, paleta 8, C ,00 4,40,95 86 paleta 6, C ,00 8,00, paleta 4 0,96 0 8, C ,00,60, paleta 4 0, C ,00 5,0, paleta 4 0,96 0 9, C ,50 7,00, paleta 4 0,96 0 9, C ,00 8,80, paleta 4 0,96 5 4, C ,00,40 4,5 868 paleta 4 0,96 5 4, C ,00 6,00 4, paleta 4 0,96 5 4, C ,00 9,60 5,5 908 paleta 4 0,96 0 9, C ,00 4,0 5, paleta 4 0,96 0 9, C ,50 45,00 6,05 0 paleta 4 0,96 0 9, C ,00 54,00 7, paleta 0,48 0 9, C Termíny : C: termín a minimálne objednané množstvo po konzultácii Výrobok dodávaný len po ucelených paletách.

33 FASROCK G Lamelová doska z kamennej vlny sa skosenými vonkajšími hranami a povrchovou úpravou na izoláciu stropov. Izolácie pre TZB Stavebné izolácie PRÍKLAD POUŽITIA: zateplenie stropu zo spodnej strany garáží, pivníc.. Ťažký strop /. FASROCK G, hr. 50 mm OBLASŤ POUŽITIA stropy garáží a pivníc zvýšenie požiarnej odolnosti ŽB stropov s klasifikáciou REI 40* Protipožiarna ochrana Lamelová doska z kamennej vlny so skosenými vonkajšími hranami a povrchovou úpravou nástrekom. Doska s orientáciou vlákien prevažne kolmo k povrchu dosky, ktorá má na lícnej strane po obvode skosené hrany o 0 mm pod uhlom 45. VÝHODY Zvýšenie požiarnej odolnosti stropov REI 40* Zlepšenie tepelnoizolačných vlastností konštrukcie Jednoduchá manipulácia s doskami (doska je ľahká) Zvýšenie produktivity práce FASROCK G má povrchovú úpravu bielym nástrekom Lamely je možné povrchovo upraviť ďalším nástrekom Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,07 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6-T5-DS(70, 90)-CS(0\Y)0-TR5-WS-WL(P)-MU NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-0//P Doplnkové informácie * Hodnota platí pre skúšanú skladbu stropu: ŽB strop hrúbky min. 0 mm a hmotnosti min. 900 kg/m s izoláciou FASROCK G hrúbky 50 mm, ktorá je k stropnej konštrukcií lepená pomocou systémového lepidla. dĺžka šírka hrúbka s DPH tepelný odpor R balenie dosiek na palete m na palete paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m K.W- ] [ks] [m ] [palety] d š v [mm] ,00,00, paleta 88 57, B ,00 4,40, paleta B ,00 9,0,5 050 paleta B ,00 4,00,70 05 paleta 44 8, A ,00 8,80,0 056 paleta A ,00,60, paleta 96 9, B ,00 6,00 4, paleta 96 9, A ,00 8,40 4,0 058 paleta 84 6, C ,00 48,00 5, paleta 7 4, C Termíny : A: orientačný termín prac. dni; B: orientačný termín 0 prac. dní; C: termín a minimálne objednané množstvo po konzultácii Výrobok dodávaný len po ucelených paletách. Dosky sú uložené priamo na palete.

34 SYSTÉM BETA-ROCK Systémové riešenie izolácie železobetónových stropov metódou suchej montáže na zvýšenie požiarnej odolnosti. PRÍKLAD POUŽITIA: protipožiarna izolácia železobetónového stropu izoláciou v hrúbke mm. SYSTÉM OBSAHUJE Protipožiarne izolačné dosky: FRONTROCK MAX E Zatĺkacie oceľové kotvy IDMS (HILTI), METAL-ISO (LR ETANCO), ISOMET (SPIT) OPIS SYSTÉMU Deklarovaným účelom použitia systému BETA-ROCK je zateplenie vnútorných železobetónových konštrukcií, stropov a stien a zvýšenie ich požiarnej odolnosti pri namáhaní požiarom zo strany umiestnenia tepelnej izolácie. Za stanovených podmienok systém zabezpečuje dosiahnutie vysokej požiarnej odolnosti zatepľovanej konštrukcie triedy REI 0 D pri zachovaní nehorľavosti systému (trieda A) a druhu konštrukcie DP. Systém zároveň podstatne zvyšuje tepelný odpor zatepľovaných konštrukcií, pričom neznižuje ich difúzny odpor (priepustnosť pre vodné pary) a prispieva k akustickým parametrom zatepľovaných konštrukcií. Systém sa aplikuje iba v interiéri budovy. VÝHODY Aplikácia protipožiarnej izolácie ROCKWOOL hrúbky 60 mm až 50 mm v systéme BETA-ROCK umožňuje: zvýšenie požiarnej odolnosti izolovaných ŽB stropov výrazné zvýšenie tepelného odporu izolovanej ŽB konštrukcie, pričom nedochádza k zníženiu jej difúzneho odporu (priepustnosti pre vodnú paru) zateplenie monolitických ŽB stropov a stien rekonštruovaných objektov zlepšenie akustických parametrov zatepľovaných konštrukcií POVRCHOVÁ ÚPRAVA Náterom Nástrekom Vystužujúcou vrstvou systému ETICS (kompaktný zatepľovací systém) Zaveseným podhľadom Ponechaním povrchu bez úpravy (prirodzený vzhľad izolačných dosiek) Pre zaručenie deklarovaných vlastností systému je nutné dodržať pokyny uvedené v technickom liste BETA-ROCK. POŽIARNA ODOLNOSŤ KONŠTRUKCIE REI 0 DP s izoláciou FRONTROCK MAX E v hrúbke mm 4

35 Ploché strechy HARDROCK MAX, MONROCK MAX E, ROOFROCK 0 E, VÝPLNE TRAPÉZOVÝCH PLECHOV, SYSTÉM ROCKFALL, ROCKFALL spádové dosky a podkladná doska, ROCKFALL protispádové dosky, ROCKFALL dvojspádové kliny, ROCKFALL atikové kliny Ploché strechy 5

36 HARDROCK MAX Veľmi tuhá ťažká doska z kamennej vlny s dvojvrstvovou charakteristikou na izoláciu plochých striech PRÍKLAD POUŽITIA: izolácia plochej strechy na trapézovom plechu stabilizácia strešného súvrstvia je vykonaná mechanickým kotvením.. Atikový klin ROCKFALL /. Vrchný asfaltový pás natavený po celej ploche. Podkladový asfaltový pás mechanicky ukotvený / 4. HARDROCK MAX, hr mm (možnosť kombinácie so systémom ROCKFALL) 5. Parozábrana / 6. Trapézový plný plech OBLASŤ POUŽITIA ploché strechy možnosť jedno, dvoj i viacvrstvovej pokládky možnosť kombinácie so spádovým systémom ROCKFALL Vzduchová nepriezvučnosť Rw (C;Ctr) = 50 (-;-8) db* Klasifikácia požiarnej odolnosti REI 60* Konštrukčná veľmi tuhá ťažká doska z kamennej vlny s dvojvrstvovou charakteristikou je určená pre tepelné, protipožiarne a akustické izolácie plochých striech. Doska je určená pre ukladanie v jednej, dvoch aj viacerých vrstvách izolačných dosiek a kombinácii so spádovým systémom ROCKFALL. Horná veľmi tuhá vrstva zabezpečuje vysokú odolnosť proti mechanickému namáhaniu a je na povrchu označená nápisom. Dosky možno použiť do strešných skladieb mechanicky ukotvených, lepených a zaťažovaných. VÝHODY Dosiahnutie najvyššej požiarnej bezpečnosti stavieb požiarna odolnosť konštrukcie strechy REI 60* Vynikajúca akustika vzduchová nepriezvučnosť strešnej konštrukcie R w = 50 db* Vynikajúce mechanické vlastnosti Najvyššia odolnosť voči mechanickému zaťaženiu * Hodnota platí pre skúšanú systémovú skladbu plášťa plochej strechy. Konkrétnu požiadavku na požiarnu klasifikáciu a akustické vlastnosti plášťa plochej strechy je nutné konzultovať so špecialistom pre ploché strechy. Napätie v tlaku pri 0% stlačení hornej vrstvy dosky: 90 kpa Napätie v tlaku pri 0% stlačení dosky: 70 kpa Pevnosť v ťahu kolmo k rovine dosky: 0 kpa Bodové zaťaženie: 800 N Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,040 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6-T4-DS(70,-)-DS(70,90)-CS(0)70*-TR0-PL(5)800-WS- -WL(P)-MU * pre hornú vrstvu platí: CS(0)90 NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-068/09/P; 45-CPR--(C-7/00); 90-CPR-045/6/P dĺžka šírka hrúbka s DPH tepelný odpor R dosiek balenie na palete m na palete paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m K.W- ] [ks] [m ] [palety] d š v [mm] ,75 9,0,5 79 paleta 4 57, A ,0,6, paleta C ,60,9,00 79 paleta C ,50 7,40,50 65 paleta 8, B ,40 0,88, paleta B ,85,6,5 65 paleta 9, B ,75 6,0, paleta 8 9, C Termíny : A: orientačný termín prac. dni; B: orientačný termín 0 prac. dní; C: termín a minimálne objednané množstvo po konzultácii Dosky vo formáte mm sú uložené priamo na palete. 6

37 MONROCK MAX E Tuhá ťažká doska z kamennej vlny s dvojvrstvovou charakteristikou na izoláciu plochých striech Izolácie pre TZB Stavebné izolácie PRÍKLAD POUŽITIA: izolácia plochej strechy na trapézovom plechu stabilizácia strešného súvrstvia je vykonaná mechanickým kotvením.. Atikový klin ROCKFALL /. Hydroizolačná fólia mechanicky kotvená. HARDROCK MAX, hr. 50 mm / 4. MONROCK MAX E, hr. 00 mm (možnosť kombinácie so systémom ROCKFALL) / 5. Parozábrana / 6. Trapézový plný plech 7. STALROCK MAX pre ROCKPROFIL, hr. 00 mm OBLASŤ POUŽITIA ploché strechy možnosť jedno, dvoj i viacvrstvovej pokládky možnosť kombinácie so spádovým systémom ROCKFALL Vzduchová nepriezvučnosť Rw (C;Ctr) = 47 (-;-7) db* Klasifikácia požiarnej odolnosti REI 45* B ROOF (t4)* Protipožiarna ochrana Konštrukčná tuhá ťažká doska z kamennej vlny s dvojvrstvovou charakteristikou je určená pre stavebné tepelné, protipožiarne a akustické izolácie plochých striech. Doska je určená pre ukladanie izolačných dosiek v jednej, dvoch alebo viacerých vrstvách a v kombinácii so spádovým systémom ROCKFALL. Horná veľmi tuhá vrstva dosky zabezpečuje vysokú odolnosť proti mechanickému namáhaniu a je na povrchu označená nápisom. Dosky je možné použiť do strešných skladieb mechanicky ukotvených, lepených a zaťažovaných. VÝHODY Komplexné riešenie pre ploché strechy Veľmi dobré tepelnoizolačné a mechanické vlastnosti Požiarna odolnosť konštrukcie strechy REI 45* Skvelé akustické vlastnosti strešnej konštrukcie vzduchová nepriezvučnosť R w = 47 db* a B ROOF (t4) * Hodnota platí pre skúšanú systémovú skladbu plášťa plochej strechy. Konkrétnu požiadavku na požiarnu klasifikáciu a akustické vlastnosti plášťa plochej strechy je nutné konzultovať so špecialistom pre ploché strechy. Napätie v tlaku pri 0% stlačení hornej vrstvy dosky: 70 kpa Napätie v tlaku pri 0% stlačení dosky: 40 kpa Pevnosť v ťahu kolmo k rovine dosky: 0 kpa Bodové zaťaženie dosky: 650 N Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,08 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6-T4-DS(70,-)-DS(70,90)-CS(0)40 ) -TR0-PL(5)650-WS- -WL(P)-MU ) pre hornú vrstvu platí: CS(0)70 NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-068/09/P; 45-CPR--(C-7/00); 90-CPR-049/05/P; 90-CPR-045/6/P Doplnkové informácie dĺžka šírka hrúbka s DPH tepelný odpor R dosiek balenie na palete m na palete paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m K.W- ] [ks] [m ] [palety] d š v [mm] ,5 7,50,0 905 paleta 4 57, A ,50 9,00, paleta C ,0,04, paleta A ,50,80, paleta 8, A ,80 6,56,5 905 paleta B ,0 9,, paleta 8 9, C ,5 0,70, paleta 8 9, B ,40,08 4, paleta 7 6, C ,70 4,84 4, paleta 6 4, C ,85 6, 5, paleta 6 4, C ,00 7,60 5, paleta 6 4, B ,60, 6, paleta C ,75 4,50 6,55 95 paleta C Termíny : A: orientačný termín prac. dni; B: orientačný termín 0 prac. dní; C: termín a minimálne objednané množstvo po konzultácii Dosky vo formáte mm sú uložené priamo na palete. 7

38 ROOFROCK 0 E Stavebné izolácie Tuhá doska z kamennej vlny na izoláciu plochých striech PRÍKLAD POUŽITIA: izolácia plochej strechy na trapézovom plechu stabilizácia súvrstvia je vykonaná mechanickým kotvením.. Atikový klin ROCKFALL /. Hydroizolačná fólia mechanicky kotvená. HARDROCK MAX, hr. 50 mm / 4. ROOFROCK 0 E, hr. 90 mm (možnosť kombinácie so systémom ROCKFALL) / 5. Parozábrana / 6. Trapézový plný plech 7. STALROCK MAX pre ROCKPROFIL, hr. 00 mm OBLASŤ POUŽITIA ploché strechy možnosť dvoch aj viacvrstvovej pokládky, kedy doska tvorí spodnú vrstvu v strešnom súvrství možnosť kombinácie so spádovým systémom ROCKFALL Klasifikácia požiarnej odolnosti REI 0* Tuhá doska z kamennej vlny je určená pre stavebné tepelné, protipožiarne a akustické izolácie plochých striech. Doska je určená pre ukladanie izolačných dosiek v dvoch alebo viacerých vrstvách a v kombinácii so spádovým systémom ROCKFALL. Dosky je možné použiť do strešných skladieb mechanicky ukotvených, lepených a zaťažovaných, kedy doska tvorí spodnú vrstvu (vrstvy) v strešnom súvrství. Dosky je možné použiť ako výplňové izolácie do konštrukcií atík, svetlíkov apod. VÝHODY Vynikajúce tepelnoizolačné vlastnosti Výrazné zníženie hmotnosti strešnej konštrukcie použitím ľahšiej izolácie ROOFROCK 0 E Výrazne prispieva k zvýšeniu požiarnej odolnosti plochých striech Požiarna odolnosť konštrukcie strechy REI 0* * Hodnota platí pre skúšanú systémovú skladbu plášťa plochej strechy. Konkrétnu požiadavku na požiarnu klasifikáciu plášťa plochej strechy je nutné konzultovať so špecialistom pre ploché strechy. Napätie v tlaku pri 0% stlačení hornej vrstvy dosky: 0 kpa Pevnosť v ťahu kolmo k rovine dosky: 7,5 kpa Bodové zaťaženie: 00 N Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,06 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6-T4-DS(70,-)-DS(70,90)-CS(0)0-TR7.5-PL(5)00-WS- -WL(P)-MU NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-0097/08/P; 90-CPR-068/09/P; 90-CPR-045/6/P dĺžka šírka hrúbka s DPH tepelný odpor R balenie dosiek na palete m na palete paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m K.W- ] [ks] [m ] [palety] d š v [mm] ,00 8,40,90 95 paleta 6 8, A ,00 9,60,0 47 paleta A ,00,00,75 49 paleta 8, B ,00 4,40,0 44 paleta B ,00 5,60,60 44 paleta 9, B ,00 6,80,85 44 paleta 8 9, C ,00 8,00 4,5 444 paleta 8 9, A ,00 9,0 4, paleta 7 6, B ,00,60 5, paleta 6 4, A ,00,80 5,5 448 paleta 6 4, A ,00 4,00 5, paleta 6 4, C Termíny : A: orientačný termín prac. dni; B: orientačný termín 0 prac. dní; C: termín a minimálne objednané množstvo po konzultácii Dosky ve formátu mm sú uložené priamo na palete. 8

39 VÝPLNE TRAPÉZOVÝCH PLECHOV Výplne trapézových plechov z kamennej vlny na izoláciu v oblasti plochých striech max. 4 Izolácie pre TZB Stavebné izolácie PRÍKLAD POUŽITIA: akustická izolácia plochej strechy s použitím výplne trapézových plechov, vložených do vĺn perforovaného trapézového plechu.. Atikový klin ROCKFALL /. Vrchný asfaltový pás natavený po celej ploche. Podkladový asfaltový pás mechanicky ukotvený / 4. HARDROCK MAX, hr mm / 5. Parozábrana / 6. Výplne trapézových plechov + sklotextília 7. Trapézový perforovaný plech OBLASŤ POUŽITIA ploché strechy s požiadavkou na zlepšenie akustických vlastností vyplnenie spodnej vlny trapézového plechu Vzduchová nepriezvučnosť Rw (C;Ctr) = 49 (-;-8) db* Protipožiarna ochrana Trapézové výplne z kamennej vlny pre tepelné, protipožiarne a akustické izolácie v oblasti plochých striech. Výplne trapézových plechov sa používajú najmä pri nepochôdznych strechách halových objektov, kde je vyššia požiadavka na požiarnu odolnosť a akustiku. Slúžia na vyplnenie spodnej vrstvy trapézového plechu predovšetkým s cieľom zlepšenia akustických vlastností skladby strešnej konštrukcie v kombinácii s izolačnými doskami pre ploché strechy. V prípade perforovaných trapézových plechov je súčasťou dodávky separačná sklotextília. K dispozícii sú výsledky akustických meraní rôznych skladieb plochých striech. VÝHODY Optimálna absorpcia zvuku Vytvára hladkú rovinu na vlnách TRP Prispieva k zvýšeniu požiarnej odolnosti plochých striech Zlepšuje akustiku plochých striech Trieda reakcie na oheň: A Dĺžka: 000 mm, rez zodpovedá konkrétnemu typu trapézového plechu KÓD VÝROBKU MW-EN 6-T-CS(0)0,5-WS-MU NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-007/07/P * Hodnota platí pre skúšanú systémovú skladbu plášťa plochej strechy. Doplnkové informácie Výplne trapézových plechov sú vyrábané na základe želania zákazníka a neplatia pre ne štandardné obchodné podmienky. Kalkulačná projektová a odporúčané technické riešenia sú spracované vždy na základe konkrétnych požiadaviek. 9

40 SYSTÉM ROCKFALL Systém spádovania plochých striech v ploche strechy v % alebo % spádu.. ROCKFALL systém spádovania plochých striech spádové a podkladné dosky. Dvojspádové kliny ROCKFALL. Protispádové dosky ROCKFALL Spádový systém ROCKFALL obsahuje: ROCKFALL spádové a podkladné dosky jednostranne zošikmené dosky slúžia na vytvorenie alebo zväčšenie spádu o % alebo % na konštrukciu plochej strechy. Ukladajú sa v kombinácii s podkladnou doskou ROCKFALL hr. 60 mm a spoločne s doskami pre ploché strechy tvoria izolačné strešné súvrstvie. ROCKFALL dvojspádové kliny systémovo slúžia na vytvorenie spádu vo vodorovnom úžľabí plochej strechy za účelom plynulého odtoku zrážkovej vody k strešným vpustom. ROCKFALL protispádové dosky Súčasťou izolácie plochých striech sú tiež ROCKFALL atikové kliny. VÝHODY Systémové riešenie podporované bezplatným technickým servisom v úrovni projektovej prípravy aj realizácie stavieb Jednoduchá montáž Ekonomické riešenie PRÍKLAD POUŽITIA: spádový systém ROCKFALL v ploche strechy v % alebo % spáde. ROCKFALL spádové dosky, podkladná doska Jednostranne zošikmené dosky na vytvorenie spádu o % alebo %, podkladná doska. % spád ROCKFALL spádové dosky: 0/40 (), 40/60 (), 60/80 () ROCKFAL podkladná doska hr. 60 mm (P) ROCKFALL spádové dosky (SD) P P P dĺžka Systémové jednostranne spádované dosky z kamennej vlny. Slúžia na vytvorenie alebo zväčšenie spádu o %, % a násobky týchto spádov na konštrukcii plochej strechy, v kombinácii s podkladnou doskou ROCKFALL hr. 60 mm a izoláciami HARDROCK MAX, MONROCK MAX E a ROOFROCK 0 E. šírka P P P P spád po dĺžke P P P P P P P P hrúbka % spád P P P P P P P P P P P P ROCKFALL spádové dosky: 0/60 (), 60/90 () ROCKFALL podkladná doska hr. 60 mm (P) ks balenie v balíku balíkov v kamióne Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,040 W.m -.K - Napätie v tlaku pri 0% stlačení: 70 kpa Pevnosť v ťahu kolmo k rovine dosky: 5 kpa Bodové zaťaženie: 650 N Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6 -T5-DS(70,-)-DS(70,90)-CS(0)70- -TR5-PL(5)650-WS-WL(P)-MU P ks paliet balenie na palete v kamiónu [mm] [mm] [%] [mm] [ks] [balíky] [ks] [palety] ROCKFALL SD 0 40 mm balík paleta 80 6 A ROCKFALL SD mm balík paleta 48 6 A ROCKFALL SD mm balík paleta 6 A ROCKFALL SD 0 60 mm balík paleta 5 6 A ROCKFALL SD mm balík paleta 6 A ROCKFALL podkladná doska balík paleta 40 6 A P P P P P P P P P P P P Termíny : A: orientačný termín prac. dni 40

41 ROCKFALL protispádové dosky Jednostranne spádované dosky z kamennej vlny s orientáciou spádu 0,5 m alebo m. max. 4 Izolácie pre TZB Stavebné izolácie spád na 0,5 m spád na,0 m Protispádové dosky ROCKFALL OBLASŤ POUŽITIA Slúžia na vytvorenie protispádu na vyspádovanej plochej streche pri detailoch atík a strešných nadstavieb, príp. iných zvislých konštrukcií. Protipožiarna ochrana Jednostranne spádované dosky z kamennej vlny v orientácii spádu 0,5 m alebo m. Napätie v tlaku pri 0% stlačení: 70 kpa Pevnosť v ťahu kolmo k rovine dosky: 5 kpa Bodové zaťaženie: 650 N Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,040 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6 -T5-DS(70,-)-DS(70,90)-CS(0)70-TR5-PL(5)650-WS- -WL(P)-MU NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-045/6/P; 45-CPR--(C-7/00) Doplnkové informácie ROCKFALL protispádové dosky (PD) rozmer dosky spád 0,5/ m hrúbka s DPH balenie ks v balení balíků v kamióne [mm] [mm] [mm] [EUR/ks] [EUR/ks] [ks] [balíky] ROCKFALL PD 0 50/0,5 m spád 0 50,90 4, balík 475 B ROCKFALL PD 0 50/ m spád ,80 9,6 979 balík B ROCKFALL PD 0 60/0,5 m spád ,68 5, balík B ROCKFALL PD 0 60/ m spád ,6, 9745 balík B ROCKFALL PD 0 80/0,5 m spád ,4 7, balík 4 9 B ROCKFALL PD 0 80/ m spád 0 80,48 4, balík 9 B ROCKFALL PD 0 00/0,5 m spád ,80 9,6 975 balík B ROCKFALL PD 0 00/ m spád ,60 8,7 975 balík 70 B ROCKFALL protispádové desky (PD) rozmer dosky spád 0,5/ m hrúbka s DPH balenie ks na palete paliet v kamióne [mm] [mm] [mm] [EUR/ks] [EUR/ks] [ks] [palety] ROCKFALL PD 0 50/0,5 m spád 0 50,90 4, paleta 9 6 B ROCKFALL PD 0 50/ m spád ,80 9, paleta 96 6 B ROCKFALL PD 0 60/0,5 m spád ,68 5, paleta 60 6 B ROCKFALL PD 0 60/ m spád ,6, 974 paleta 80 6 B ROCKFALL PD 0 80/0,5 m spád ,4 7, paleta 0 6 B ROCKFALL PD 0 80/ m spád 0 80,48 4, paleta 60 6 B ROCKFALL PD 0 00/0,5 m spád ,80 9, paleta 96 6 B ROCKFALL PD 0 00/ m spád ,60 8, paleta 48 6 B Spádové a protispádové dosky ROCKFALL sú vyrábané na základe priania zákazníka a neplatia pre nich štandardné obchodné podmienky. Termíny : B: orientačný termín 0 prac. dní 4

42 ROCKFALL dvojspádové kliny Dvojspádové kliny z kamennej vlny systémovo slúžia na vytvorenie spádu vo vodorovnom úžľabí plochej strechy. max. 4 PRÍKLAD POUŽITIA: Inštalácia dvojspádových klinov do úžľabia a u strešnej nadstavby.. Dvojspádové kliny ROCKFALL v úžľabí /. Dvojspádové kliny u konštrukcie aktiky /. Dvojspádové kliny ROCKFALL pri strešných nadstavbách OBLASŤ POUŽITIA Systémovo slúžia na vytvorenie spádu vo vodorovnom úžľabí plochej strechy za účelom plynulého odtoku zrážkovej vody k strešným vpustom. Variantne možno použiť na vytvorenie protispádu u strešných nadstavieb. Systémové dvojstranne spádované kliny z kamennej vlny. Modulové zostavy spádových prvkov vytvárajú spád v pozdĺžnej osi %, v priečnej 8 %. VÝHODY Systémové riešenie podporované bezplatným technickým servisom na úrovni projektovej prípravy aj realizácie stavieb Jednoduchá montáž Ekonomické riešenie Napätie v tlaku pri 0% stlačení: 70 kpa Pevnosť v ťahu kolmo k rovine dosky: 5 kpa Bodové zaťaženie: 650 N Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,040 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6-T5-DS(70,-)-DS(70,90)-CS(0)70-TR5-PL(5)650-WS- -WL(P)-MU NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-045/6/P; 45-CPR--(C-7/00) ROCKFALL dvojspádové kliny (SK) dĺžka šírka hrúbka balenie ks v kartóne/ balíku kartónov/ balíkov v kamióne [mm] [mm] [mm] [ks] [kartóny/balíky] ROCKFALL dvojspád. klin diel a 000 0/50 0/0/ kartón A ROCKFALL dvojspád. klin diel b /500 40/0/0/0 478 kartón 588 A ROCKFALL dvojspád. klin diel c /40/0/0 489 kartón A ROCKFALL dvojspád. klin diel d /60/40/0 50 balík A ROCKFALL dvojspád. klin diel e /80/60/ balík A ROCKFALL dvojspád. klin diel f /00/80/ balík 870 A Podkladná doska balík 68 A Termíny : A: orientačný termín prac. dni 4

43 ROCKFALL dvojspádové kliny (SK) dĺžka šírka hrúbka balenie ks na palete paliet v kamióne [mm] [mm] [mm] [ks] [palety] ROCKFALL dvojspád. klin diel b /500 40/0/0/ paleta* 0 (0 kartónov) 5 A ROCKFALL dvojspád. klin diel c /40/0/ paleta* 80 (0 kartónov) 5 A ROCKFALL dvojspád. klin diel d /60/40/ paleta** 48 5 A ROCKFALL dvojspád. klin diel e /80/60/ paleta** 5 A ROCKFALL dvojspád. klin diel f /00/80/ paleta** 4 5 A Podkladná doska paleta*** 60 6 A * ROCKFALL dvojspádové kliny sú dodávané na paletách o rozmere mm (kartón/paleta). ** ROCKFALL dvojspádové kliny sú dodávané na paletách o rozmere mm (ks/paleta). *** ROCKFALL dvojspádové kliny sú dodávané na paletách o rozmere mm (ks/paleta). Izolácie pre TZB Stavebné izolácie Rozmery zostáv dvojspádových klinov ROCKFALL (výrobný modul A Z) A B C D E F G H I J K L M N O P R S T U V W X Y Z a b c d e f c+80 d+80 e+80 f+80 c+60 d+60 e+60 f+60 c+40 d+40 e+40 f+40 c+0 d+0 e+0 f+0 c+400 d+400 e a b c d e f c+80 d+80 e+80 f+80 c+60 d+60 e+60 f+60 c+40 d+40 e+40 f+40 c+0 d+0 e+0 f+0 c+400 (výška) Protipožiarna ochrana a b c d e f c+80 d+80 e+80 f+80 c+60 d+60 e+60 f+60 c+40 d+40 e+40 f+40 c+0 d+0 e a b c d e f c+80 d+80 e+80 f+80 c+60 d+60 e+60 f+60 c+40 d+40 e+40 f+40 c a b c d e f c+80 d+80 e+80 f+80 c+60 d+60 e+60 f+60 c+40 d+40 e a b c d e f c+80 d+80 e+80 f+80 c+60 d+60 e+60 f+60 c a b c d e f c+80 d+80 e+80 f+80 c+60 d+60 e a b c d e f c+80 d+80 e+80 f+80 c+60 a b c d e f c+80 d+80 e Doplnkové informácie a b c d e f c+80 a b c d e a b c a % d 8% f f e e e d d d c c c c a b a b a b a b a c e 80 c 80 Dvojspádové kliny ROCKFALLsa vyrábajú na základe želania zákazníka a neplatia pre ne štandardné obchodné podmienky. S ohľadom na široký sortiment doplnkov sa kalkulačná projektová dodávky a odporúčané technické riešenia spracovávajú vždy na základe konkrétnych požiadaviek. Informácie o cene na vyžiadanie u projektového špecialistu. Termíny : A: orientačný termín prac. dni 4

44 ROCKFALL atikové kliny Trojhranný klin pre plynulý prechod hydroizolácie. max. 4 PRÍKLAD POUŽITIA: umiestnenie atikového klinu.. Atikový klin ROCKFALL OBLASŤ POUŽITIA Trojhranný klin slúži na vytvorenie plynulého prechodu hydroizolácie zo strešnej roviny plochej strechy na nadväzujúcu zvislú konštrukciu (na atiky, obruby svetlíkov, prielezy, ventilačné šachty a iné zvislé konštrukcie). Trojhranný klin z kamennej vlny. Dĺžka všetkých klinov je 00 mm. Napätie v tlaku pri 0% stlačení: 70 kpa Pevnosť v ťahu kolmo k rovine dosky: 5 kpa Bodové zaťaženie: 650 N Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,040 W.m -.K - Trieda reakcie na oheň: A KÓD VÝROBKU MW-EN 6 -T5-DS(70,-)-DS(70,90)-CS(0)70-TR5-PL(5)650-WS- -WL(P)-MU NORMA: STN EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-045/6/P V rámci technickej podpory spoločnosť ROCKWOOL poskytuje svojim zákazníkom na požiadanie informácie ku skladbe a technickému riešeniu zostáv spádových prvkov ROCKFALL, ktoré sú súčasťou izolačného strešného súvrstvia. Tieto návrhy riešenia systému ROCKFALL sú podkladom pre projektovú prípravu i realizáciu zákaziek. Pre potreby spracovania návrhu riešenia spádovania sú nutné tieto podklady: pôdorys a rezy strechy s okótovanou polohou vpustí, minimálna hrúbka izolácie, požadovaná celková hrúbka izolácie vrátane spádovej vrstvy, požadovaný spád plochy striech, spád nosnej konštrukcie strechy, popis ukončujúcich detailov na obvode nosnej konštrukcie, rozmiestnenie strešných vpustí, príp. schéma odvodnenia, opis a rozmiestnenie prestupov a strešných nadstavieb, názov a lokalita stavby, predpokladaný termín realizácie. Atikové kliny ROCKFALL dĺžka rozmery s DPH balenie ks v kartóne [mm] [mm] [EUR/m ] [EUR/m ] [ks] AK ,8, kartón 80 A AK ,96, kartón 0 A Atikové kliny ROCKFALL sa vyrábajú na základe požiadavky zákazníka a neplatia pre ne štandardné obchodné podmienky. Kalkulačná projektová a odporúčané technické riešenia sa spracovávajú vždy na základe konkrétnych požiadaviek. Pre viac informácií kontaktujte projektového špecialistu pre ploché strechy. Termíny : A: orientačný termín prac. dni 44

45 Izolácie pre TZB TECHROCK 40 ALS, 60 ALS, 80 ALS, TECHROCK 40 FB, 60 FB, 00 FB, KLIMAFIX, LAROCK 40 ALS, ROCKWOOL ďalšie výrobky Stavebné izolácie Izolácie pre TZB 45

46 TZB Stavebné izolácie TECHROCK 40 ALS, 60 ALS, 80 ALS Doska z kamennej vlny s polepom hliníkovou fóliou na izoláciu technologických zariadení PRÍKLAD POUŽITIA: izolácia vzduchotechnického potrubia.. Vzduchotechnické potrubie /. TECHROCK 40 ALS, TECHROCK 60 ALS, TECHROCK 80 ALS /. ALS samolepiaca páska / 4. Navarovacie tŕne 5. Závesy potrubia OBLASŤ POUŽITIA vzduchotechnické potrubia a klimatizácia ostatné rozvody a telesá TZB nádrže, bojlery, zásobníky TZB protipožiarne izolácie pravouhlého vzduchotechnického potrubia systém PYROROCK (s TECHROCK 60 ALS hr. 40 mm a TECHROCK 80 ALS hr. 60 mm) Doska z kamennej vlny s nalepenou hliníkovou fóliou so sklenenou mriežkou (ALS) pre tepelné a akustické izolácie technologických zariadení. Najvyššia prevádzková teplota: 50 C* Trieda reakcie na oheň: A * Teplota na vonkajšej strane (na hliníkovej fólii) nesmie presiahnuť 00 C. Súčiniteľ tepelnej vodivosti pri teplotách (W.m -.K - ): 0 C 00 C 50 C TECHROCK 40 ALS 0,07 0,054 0,06 TECHROCK 60 ALS 0,05 0,049 0,085 TECHROCK 80 ALS 0,04 0,045 0,075 Stredná objemová hmotnosť: TECHROCK 40 ALS: 40 kg/m TECHROCK 60 ALS: 60 kg/m TECHROCK 80 ALS: 80 kg/m KÓD VÝROBKU MW-EN 40-T4-ST(+)50 NORMA: EN 40:009+A:0 CERTIFIKÁT CE: 45-CPR-6-(C-4/0) dosiek balíkov m dĺžka šírka hrúbka balenie paliet rozmery s DPH v balíku na palete na palete v kamióne palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [ks] [ks] [m ] [palety] d š v [mm] TECHROCK 40 ALS ,46 6, paleta A ,08 8, paleta A ,77 0, paleta 8 8 8, B TECHROCK 60 ALS ,00 8,40 55 paleta A ,50,40 55 paleta A ,00 4, paleta A TECHROCK 80 ALS ,7 8,7 559 paleta A ,85,8 550 paleta A ,4 4,9 55 paleta B Termíny : A: orientačný termín prac. dni; B: orientačný termín 0 prac. dní 46

47 TZB TECHROCK 40 FB, 60 FB, 00 FB Doska z kamennej vlny s povrchovou úpravou netkanou sklotexitíliou na izoláciu technologických zariadení Stavebné izolácie Izolácie pre TZB PRÍKLAD POUŽITIA: absorpčné tlmiče hluku.. Oplechovanie vzduchotechnického potrubia /. Akustické kulisy TECHROCK 40 FB, TECHROCK 60 FB, TECHROCK 00 FB OBLASŤ POUŽITIA vzduchotechnické potrubia a klimatizácia absorpčné tlmiče hluku vo vzduchotechnických potrubiach Protipožiarna ochrana Doska z kamennej vlny s povrchovou úpravou čiernou netkanou sklotextíliou pre tepelné a akustické izolácie technologických zariadení. Najvyššia prevádzková teplota: TECHROCK 40 FB 400 C TECHROCK 60 FB 560 C TECHROCK 00 FB 660 C Trieda reakcie na oheň: A Stredná objemová hmotnosť: TECHROCK 40 FB: 40 kg/m TECHROCK 60 FB: 60 kg/m TECHROCK 00 FB: 00 kg/m KÓD VÝROBKU TECHROCK 40 FB: MW-EN 40-T4-ST(+)400-WS TECHROCK 60 FB: MW-EN 40-T4-ST(+)560-WS TECHROCK 00 FB: MW-EN 40-T4-ST(+)660-WS NORMA: EN 40:009+A:0 CERTIFIKÁT CE: 90-CPR-08//P Doplnkové informácie Súčiniteľ tepelnej vodivosti pri teplotách (W.m -.K - ): TECHROCK 40 FB TECHROCK 60 FB TECHROCK 00 FB 50 C 0,04 0,04 0,04 00 C 0,054 0,049 0, C 0,069 0,059 0, C 0,086 0,070 0, C 0,06 0,085 0, C 0, 0,0 0, C 0,60 0, 0,0 400 C 0,9 0,47 0,0 500 C 0,0 560 C 0, C 0,40 dĺžka šírka hrúbka s DPH balenie dosiek v balíku/na palete m na palete paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [ks] [m ] [palety] d š v [mm] TECHROCK 40 FB ,7 7,5 75 paleta 48 57, B TECHROCK 60 FB ,00 8, paleta B ,7 9, paleta 4 57, B ,50, paleta B ,00 4, paleta B ,4 7, 6740 paleta 8, B Dosky TECHROCK 60 FB sú uložené priamo na palete. TECHROCK 00 FB ,6 8, paleta B Termíny : B: orientačný termín 0 prac. dní 47

48 TZB KLIMAFIX Samolepiaca lamelová rohož z kamennej vlny s hliníkovou fóliou na izoláciu rozvodov vzduchotechnických potrubí a klimatizácie. PRÍKLAD POUŽITIA: Klimafix pre izoláciu vzduchotechnického potrubia. OBLASŤ POUŽITIA rozvody vzduchotechnických potrubí a klimatizácie ostatné rozvody a telesá TZB akustické izolácie potrubí Samolepiaca lamelová rohož z kamennej vlny s prevažne kolmou orientáciou vlákien. Lamely sú jednostranne nalepené na nosnú podložku, ktorú tvorí hliníková fólia vystužená sklenenou mriežkou (ALS). Na druhej strane sú vybavené celoplošne samolepiacou vrstvou zakrytou separačnou snímateľnou fóliou. Klimafix možno aplikovať do maximálnej teploty povrchu +50 C priamym nalepením. POZOR! Lepiť možno na čistý povrch bez prachu, vlhkosti, mastnoty, hrdze a iných nečistôt. Teplota povrchu pri aplikácii nesmie byť nižšia než +0 C. VÝHODY Jednoduchá a rýchla montáž Samolepiaca schopnosť dovoľuje eliminovať montážne doplnky samolepiace alebo naváracie tŕne Spĺňa vysoké nároky najmä na produktivitu práce, úsporu nákladov a estetiku vyhotovenia Najvyššia prevádzková teplota: 50 C* Trieda reakcie na oheň: A-s, d0 * Teplota na vonkajšej strane (na hliníkovej fólii) nesmie presiahnuť 00 C. Súčiniteľ tepelnej vodivosti pri teplotách (W.m -.K - ): 0 C 0 C 0 C 40 C 50 C 0,08 0,040 0,04 0,044 0,048 KÓD VÝROBKU MW-EN 40-T4-ST(+)50-WS-MV NORMA: EN 40:009+A:0 CERTIFIKÁT CE: 90-CPR-04//P dĺžka šírka hrúbka s DPH balenie m v roli rolí na palete m na palete paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m ] [ks] [m ] [palety] d š v [mm] ,6 4,4 895 paleta A ,8 5,6 890 paleta A ,7 6, 89 paleta A ,04 7, paleta A Termíny : A: orientačný termín prac. dni 48

49 TZB LAROCK 40 ALS Lamelová rohož z kamennej vlny s hliníkovou fóliou na izoláciu rozvodov vzduchotechnických potrubí a klimatizácie. Stavebné izolácie 5 4 Izolácie pre TZB PRÍKLAD POUŽITIA: izolácia vzduchotechnického potrubia.. Vzduchotechnické potrubie /. LAROCK 40 ALS /. ALS samolepiaca páska 4. Navarovacie tŕne / 5. Závesy potrubia OBLASŤ POUŽITIA rozvody vzduchotechnických potrubí a klimatizácie rozvody tepla a teplej vody ostatné rozvody a telesá TZB nádrže, bojlery, zásobníky TZB akustické izolácie potrubí Protipožiarna ochrana Lamelová rohož z kamennej vlny s prevažne kolmou orientáciou vlákien. Lamely sú jednostranne nalepené na nosnú podložku, ktorú tvorí hliníková fólia vystužená sklenenou mriežkou (ALS). Najvyššia prevádzková teplota: 50 C* Trieda reakcie na oheň: A * Teplota na vonkajšej strane (na hliníkovej fólii) nesmie presiahnuť 00 C. Súčiniteľ tepelnej vodivosti pri teplotách (W.m -.K - ): 0 C 50 C 00 C 50 C 00 C 50 C 0,08 0,050 0,06 0,076 0,096 0,8 KÓD VÝROBKU MW-EN-40-T4-ST(+)50-WS-MV NORMA: EN 40:009+A:0 CERTIFIKÁT CE: 90-CPR-04//P Doplnkové informácie dĺžka šírka hrúbka s DPH balenie m v roli rolí na palete m na palete paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m ] [ks] [m ] [palety] d š v [mm] ,6 4, paleta B ,8 5,6 898 paleta B ,7 6, 898 paleta A ,04 7, paleta B ,77 8, 8984 paleta A ,65 0, paleta B ,46, paleta, B Termíny : A: orientačný termín prac. dni; B: orientačný termín 0 prac. dní 49

50 Potrubné puzdro ROCKWOOL 800 Stavebné izolácie nové usporiadanie vlákien = výrazná úspora tepla nehorľavosť A L-s,d0 λ 0 = 0,0 W.m -.K - rovnaká lambda v celom priereze vysoká mechanická odolnosť dlhodobá stálosť ROCKWOOL 800 potrubné puzdro 50

51 Izolácie pre TZB Stavebné izolácie potrubie Ø mm 7 W teplota okolia 8 C teplota média 55 C 7 W bežne rezané potrubné puzdro 6 8 W 6 W ROCKWOOL 800 ROCKWOOL 800 MODERNÉ POTRUBNÉ PUZDRO ROCKWOOL 800 je nové nehorľavé potrubné puzdro z kamennej vlny s polepom hliníkovou fóliou vystuženou sklenenou mriežkou. Nové usporiadanie vlákien zaručuje výborné tepelnoizolačné vlastnosti, výrazne znižuje tepelné straty. Moderná technológia výroby zaručuje vysokú kvalitu, skvelú mechanickú pevnosť a dlhodobú stálosť. AS kvalita zamedzuje vzniku korózie nerezovej ocele. Protipožiarna ochrana Bežne rezané potrubné puzdro priemer potrubia: mm hrúbka izolácie: 0 mm * celková tepelná strata 7* W 6 W 0 mm 8 W 6* W 6 W 0 mm 6 W ROCKWOOL 800 priemer potrubia: mm hrúbka izolácie: 0 mm * celková tepelná strata Doplnkové informácie ÚSPORY TEPLA PRI POUŽITÍ POTRUBNÉHO PUZDRA ROCKWOOL 800 vnútorný priemer hrúbka izolačnej vrstvy [mm] potrubného puzdra [mm] % 79 % 8 77 % 80 % 78 % 8 % 84 % 8 79 % 8 % 85 % 86 % 5 80 % 84 % 86 % 87 % 4 8 % 84 % 86 % 88 % 89 % 48 8 % 85 % 87 % 88 % 89 % 54 8 % 85 % 87 % 89 % 90 % 60 8 % 85 % 88 % 89 % 90 % 64 8 % 86 % 88 % 89 % 90 % % 88 % 89 % 90 % 9 % % 88 % 89 % 90 % 9 % % 88 % 90 % 9 % 9 % 9 % % 89 % 90 % 9 % 9 % 9 % 9 % 4 87 % 89 % 90 % 9 % 9 % 9 % 9 % 87 % 89 % 90 % 9 % 9 % 9 % 94 % % 89 % 90 % 9 % 9 % 9 % 94 % 59 9 % 9 % 9 % 9 % 94 % 69 9 % 9 % 9 % 9 % 94 % Výpočty boli vykonané pre teplotu média 55 C a teplotu okolia 8 C. Úspora je rozdiel medzi neizolovaným potrubím a potrubím zaizolovaným pomocou puzdier ROCKWOOL

52 TZB ROCKWOOL 800 Potrubné puzdro z kamennej vlny na izoláciu rozvodov tepla a teplej vody, centrálneho vykurovania a ďalších zariadení. Rozmery: mm Objem: 0,57 m Rozmery: mm Objem:,076 m PRÍKLAD POUŽITIA: izolácia potrubia. OBLASŤ POUŽITIA tepelné izolácie rozvodov tepla a teplej vody, centrálneho vykurovania, technologického tepla, teplej úžitkovej vody, tepelných uzlov akustická izolácia potrubia. Potrubie /. ROCKWOOL 800 Potrubné puzdro z kamennej vlny vyrábané unikátnou technológiou, vďaka ktorej sa vyznačuje dokonalými technickými parametrami, výnimočnou kvalitou a veľkou mechanickou odolnosťou (najmä v tlaku). Puzdro má tvar dutého pozdĺžne deleného valca. Potrubné puzdro má na povrchu nalepenú hliníkovú fóliu vystuženú sklenenou mriežkou s označením názvu na povrchu fólie. Fólia zvyšuje mechanické vlastnosti puzdra, znižuje tepelné straty a zlepšuje estetický vzhľad. Puzdro má na pozdĺžnom spoji presah fólie so samolepiacou páskou pre dokonalé uzatvorenie puzdra, ktorá nenahrádza nosné spoje. V súlade so štandardom v krajinách EÚ odporúčame stiahnuť potrubné izolačné puzdro v priečnom smere (po obvode) hliníkovou samolepiacou ALS páskou alebo drôtom na troch miestach na bežný meter dĺžky puzdra. Nízky obsah chloridov zamedzuje vzniku korózie nerezovej ocele (AS kvalita). VÝHODY Nové usporiadanie vlákien Najlepšie tepelnoizolačné vlastnosti Výborná kvalita izolácie, vysoká mechanická pevnosť Zamedzenie korózie nerezovej ocele AS kvalita Zlepšenie akustických vlastností Najvyššia prevádzková teplota: 50 C* Trieda reakcie na oheň: A L-s,d0 Krátkodobá nasiakavosť: WS kg/m² Priepustnosť pre vodnú paru: MV Množstvo vo vode rozpustných chloridových iónov: 0 ppm (0 mg/ kg ) Stredná objemová hmotnosť: 00 kg/m * Teplota na vonkajšej strane (na hliníkovej fólii) nesmie presiahnuť 00 C. KÓD VÝROBKU MW-EN 40-T9(T8 pro D0<50)-ST(+)50-WS-MV-CL0 NORMA: STN 40:009+A:0 CERTIFIKÁT CE: 075-CPR , 075-CPR , CPD TABUĽKA TABUĽKA Súčiniteľ tepelnej vodivosti pri teplotách Teplota [ C] λ (W.m -.K - ) 0,0 0,07 0,044 0,05 Teplota [ C] λ (W.m -.K - ) 0,04 0,09 0,046 0,056 5

53 ROCKWOOL 800 TABUĽKA a TABUĽKA vnútorný priemer potrubného puzdra hrúbka izolačnej vrstvy [mm] Stavebné izolácie dĺžka 000 mm EUR /s DPH /bm 5 8 8,7/,7 0/48,54/,05 0/4,8/,7 04/6,96/,55 05/0,5/, /5,/, /5,8/4, /0,54/4,5 06/0 4,65/5, / 5,00/6, / 8,6/0,4 70/8 Izolácie pre TZB 5,5/,78 07/5 4,00/4,80 08/6 5,77/6,9 7467/9 9,5/, 7468/7 4,5/4,0 09/0 4,69/5,6 040/ 6,54/7,85 04/9 9,4/,0 4566/6,65/,98 7/ ,54/4,5 4567/6,8/4, /6,8/4,57 457/ 4,5/4,98 984/44 5,08/6, / 5,4/6,5 7456/0 5,88/7, /9 6,46/7,75 985/08 9,6/,54 98/96 6,7/8,08 04/9 7,4/8,9 745/8 7,9/9,5 4575/6 8,77/0,5 987/7,46/6,5 98/60 9,54/, /6 0,00/,00 745/5 0,/,7 477/5 0,69/,8 980/48 9,/, /48,96/4,5 794/6,69/5, 960/6 5,88/9, /48 8,77/,5 768/6,08/7,69 789/ 6,9/, 7687/6 Protipožiarna ochrana 76 0,8/,46 986/84 4,/7, /60 0,00/4,00 97/48,85/8,6 790/0 7,69/, 469/ ,5/,8 7607/7,69/5, 7588/48,46/6,5 955/48 4,/7, / 5,00/8,00 984/0 5,00/8,00 980/48 6,54/9,85 98/ 7,/0,77 984/ 8,08/,69 984/5 8,85/,6 770/4 0,77/4,9 988/,/6, /7,08/7,69 985/5,85/8, /4 4,6/9,54 989/0 4,6/9,54 75/7 6,5/,8 7/ 6,9/, 987/0 7,69/, 77/7 8,46/4,5 79/6 8,46/4,5 867/ 0,00/6, /9 0,77/6,9 779/7,54/7, /5,/8, /4 0,77/6,9 795/9,/8,77 776/6,08/9, /5,85/40,6 765/ 4,6/4,54 779/ 8,46/46,5 777/ 9,/47, / 40,00/48,00 765/0 40,77/48,9 7655/9 Doplnkové informácie 59 5,8/0, /6 9,/5,08 779/4,08/9, / 5,8/4, / 4,54/49,85 766/8 69 6,5/,8 908/6 0,00/6, /,85/40,6 7665/ 6,5/4,8 7666/0 4,/50, /8 Balenie v kartónovej krabici; pri objednávke, ktoré odpovedá množstvu paletového balenia, bude dodávka realizovaná na paletách o rozmeroch mm Termín A Balenie na palete puzdra v kartónovej krabici na palete o rozmeroch mm (palete sa nachádza kartónových krabích - zvislá pokládka krabíc) Termín C Puzdra voľne uložené na palete; 5 paliet v kamióne Puzdra sú v kartónovej krabici na palete o rozmeroch mm (na palete sa nachádza 9 kartónových krabíc vodorovná pokládka krabíc); paliet v kamióne Puzdra označené čiernym písmom lambdy sú uvedené v Tabuľke. Puzdra označené červeným písmom lambdy sú uvedené v Tabuľke. Termíny : A: orientačný termín prac. dni; C: termín a minimálne objednané množstvo po konzultácii 5

54 Izolácie a systémové riešenia pre protipožiarnu ochranu ROCKLIT, PYROROCK SYSTÉM, CONLIT DUCTROK 60, 90, 0, CONLIT DUCTROCK SYSTÉM Stavebné izolácie Protipožiarna ochrana 54

55 NOVINKA Stavebné izolácie ROCKLIT HVAC a Protipožární o Univerzálna tesniaca doska z kamennej vlny pre protipožiarne prestupy. Stavebné izolácie Izolácie pre TZB PRÍKLAD POUŽITIA: utesnenie inštalačného prestupu.. Doska ROCKLIT OBLASŤ POUŽITIA utesnenie prestupov v požiarne deliacich konštrukciach (steny, stropy) pre protipožiarne upchávky izolačná vložka do protipožiarnych vrát a dverí Protipožiarna ochrana Univerzálna tesniaca doska z kamennej vlny určená pre protipožiarne prestupy. VÝHODY Homogénna doska Pevný povrch pre tmely a stierky Deklarovaný súčiniteľ tepelnej vodivosti: λ D = 0,04 W.m -.K - Nominálna objemová hmotnosť > 50 kg/m Trieda reakcie na oheň: A Bod tavenia: > 000 C KÓD VÝROBKU MW-EN6-T4-TR7,5-WS-MU NORMA: EN 6:0+A:05 CERTIFIKÁT CE: 90-CPR-007/07/P Doplnkové informácie dĺžka šírka hrúbka s DPH balenie dosiek v balíku m v balíku m na palete paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [ks] [m ] [m ] [palety] d š v [mm] , 0, balík 4,4 586 A Termíny : A: orientačný termín prac. dni 55

56 SYSTÉM PYROROCK pre pravouhlé potrubie Systémové riešenie ochrany vzduchotechnického potrubia proti požiaru zvonku. HVAC a Protipožární o. Vzduchotechnické potrubie. TECHROCK 60 ALS alebo TECHROCK 80 ALS. ALS samolepiaca páska 4. Navarovacie tŕne 5. Závesy potrubia 5 4 PRÍKLAD POUŽITIA: izolácia pravouhlého vzduchotechnického potrubia systémom PYROROCK. OPIS SYSTÉMU Ochrana pravouhlého vzduchotechnického potrubia proti požiaru zvonku. Požiarna odolnosť 0, 45 a 60 minút.. POŽIARNA ODOLNOSŤ EIS 0 a EIS 45 SYSTÉM OBSAHUJE TECHROCK 60 ALS v hr. 40 mm Navarovacie tŕne na ukotvenie izolácie ALS samolepiaca páska na prelepenie spojov. POŽIARNA ODOLNOSŤ EI 60 SYSTÉM OBSAHUJE TECHROCK 80 ALS v hr. 60 mm Navarovacie tŕne na ukotvenie izolácie ALS samolepiaca páska na prelepenie spojov TECHROCK 60 ALS dĺžka šírka hrúbka TECHROCK 80 ALS dĺžka šírka hrúbka s DPH s DPH balenie balenie m v balení m v balení dosiek v balíku dosiek v balíku balíkov na palete balíkov na palete m na palete m na palete paliet v kamióne paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m ] [ks] [ks] [m ] [palety] d š v [mm] ,00 8, balík 7, A rozmery palety [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m ] [ks] [ks] [m ] [palety] d š v [mm] ,85, balík 4, A Pre viac informácií kontaktujte projektového špecialistu pre TZB a protipožiarne systémy. Termíny : A: orientačný termín prac. dni 56

57 SYSTÉM PYROROCK pre kruhové potrubie Systémové riešenie ochrany vzduchotechnického potrubia proti požiaru zvonku.. Vzduchotechnické potrubie. Rohož LAROCK 65 ALS alebo PROROCK WM 950 Stavebné izolácie HVAC a Protipožární o Izolácie pre TZB Protipožiarna ochrana PRÍKLAD POUŽITIA: izolácie kruhového vzduchotechnického potrubia systémom PYROROCK. OPIS SYSTÉMU Ochrana kruhového vzduchotechnického potrubia proti požiaru zvonku. Požiarna odolnosť 0, 45 a 60 minút.. POŽIARNA ODOLNOSŤ EIS 0 a EIS 45 SYSTÉM OBSAHUJE LAROCK 65 ALS v hr. 40 mm lamelová rohož s hliníkovou fóliou vystuženou sklenenou mriežkou. Navarovacie tŕne na ukotvenie izolácie ALS samolepiaca páska na prelepenie spojov Pri priemere potrubia 500 mm a viac je nutné ovinúť vodorovné potrubie šesťhranným pletivom s ukotvením na tŕne.. POŽIARNA ODOLNOSŤ EI 60 SYSTÉM OBSAHUJE Rohož PROROX WM 950* v hr. 60 mm rohož na drôtenom pletive Navarovacie tŕne na ukotvenie izolácie Doplnkové informácie LAROCK 65 ALS dĺžka šírka hrúbka s DPH balenie pásů v roli m v roli rolí v kamiónu [mm] [mm] [mm] [EUR/m ] [EUR/m ] [m ] [ks] ,50 0,0 7 balík A PROROX WM 950 dĺžka šírka hrúbka balenie m v roli rolí na palete m na palete paliet v kamióne rozmery palety [mm] [mm] [mm] [EUR/m ] [m ] [ks] [m ] [palety] d š v [mm] na vyžádanie 8674 paleta,5 7, A Pre viac informácií kontaktujte projektového špecialistu pre TZB a protipožiarne systémy. Termíny : A: orientačný termín prac. dni 57
