1. Vysvětlení pojmů: Pohon pásu česlí. Systém ochrany přetížení [1] Kulové ventily tlakové vody [2] Připojení tlakové vody (solenoidový ventil)

Transkript

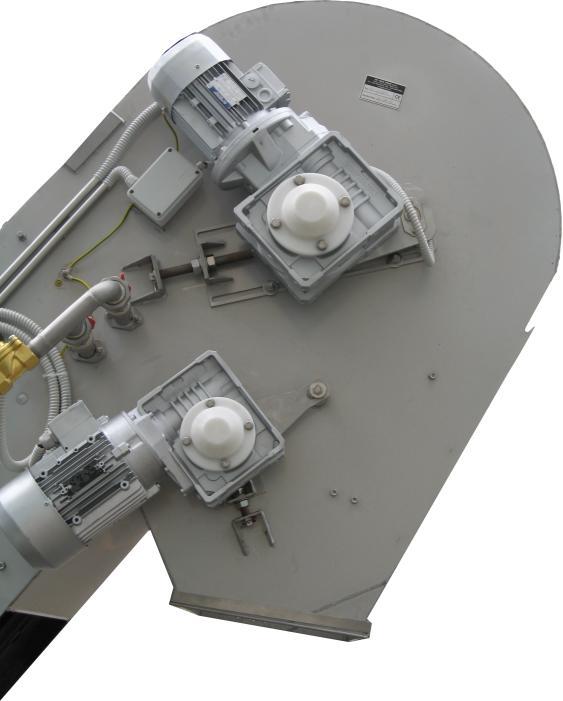

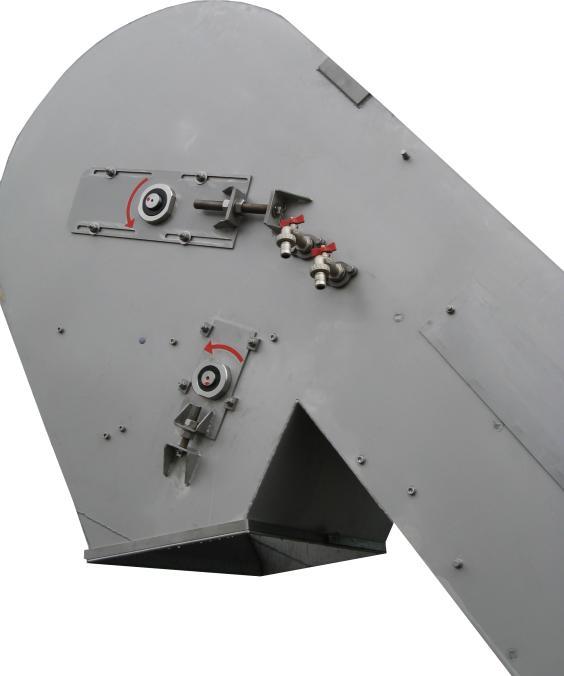

1 1. Vysvětlení pojmů: Pohon pásu česlí Systém ochrany přetížení [1] Kulové ventily tlakové vody [2] Připojení tlakové vody (solenoidový ventil) Pohon vymetacího kartáče Prvky seřízení pozice vymetacího kartáče pravé [3] Zadní kryt česlí [6] Výsypka Uložení hřídele pohonu pásu Proplachovací kulové ventily [5] Prvky seřízení pozice vymetacího kartáče levé [4] Výsypka

2 2. Pravidelná kontrola a údržba 2.1 Práce prováděné 1x denně Provést vizuální kontrolu práce česlí. U česlí posečkáme alespoň po dobu jednoho pracovního cyklu, kdy česle spouští chod pásu a vymetacího kartáče. Sledujeme zda se pás nezasekává a zda je dostatečně čištěn. Pokud se pás pohybuje bezdůvodně nepřetržitě, je třeba pročistit hladinovou sondu (viz níže). Provést oplach pásu česlí tlakovou vodou alespoň po dobu jednoho oběhu pásu (dle potřeby možno i častěji). Provádíme pouze v případě, že kulové ventily přívodu tlakové vody [2] jsou záměrně uzavřené po celou dobu funkce česlí (např. z důvodu šetření provozní vody). Průběžně sledovat množství shrabků v kontejneru. Četnost vyvážení shrabků je závislá na charakteru čištěné vody. 2.2 Práce prováděné 1x týdně Zkontrolovat, zda je čistý hladinový snímač. Pokud ne, vyčistíme jej (viz níže). Odsunout zadní kryt hlavy česlí [6], v případě potřeby vyčistíme prostor výsypky i oblast krytu. Zkontrolovat stav uvnitř česlí (pod krytem). Všímáme si především vymetacího kartáče, jestli není opotřebovaný a doléhá na pás česlí. V případě, že vymetací kartáč je opotřebovaný a nedoléhá na pás, postupujeme viz níže. Vymetací kartáč, i těsnící kartáč u dna kanálu česlí je nutno považovat za spotřební materiál. Zkontrolujeme chod ostřiku pásu (je třeba mít otevřené oba ventily přívodu tlakové vody [2]). Propláchnout oplachovací zařízení pásu otevřením proplachovacích kulových ventilů [5] po dobu minimálně 15 sekund (pustíme česle do manuálního režimu na min. 15 sekund s otevřenými ventily [5]). Z obou ventilů teče tlaková voda! Je třeba ji zachytit do vhodné nádoby. Vizuálně zkontrolujeme stav lamel pásu. V případě poškození v takovém rozsahu, že pás neplní svou funkci, objednáme opravu pásu. Zkontrolujeme stav čistoty kanálu před česlemi. Pokud je před česlemi u dna nahromaděné množství štěrku, kamenů nebo jiného materiálu, neprodleně prostor před česlemi vyčistíme. Pokud tak neučiníme, hrozí zničení česlí!

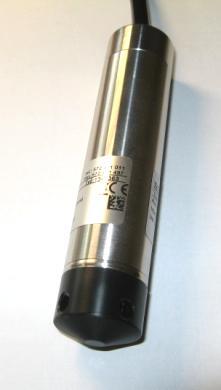

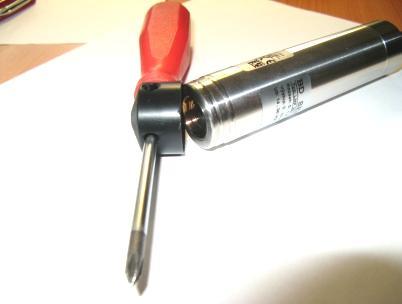

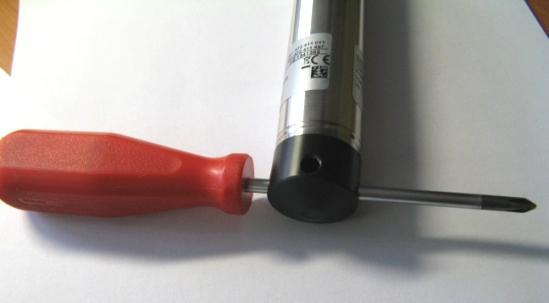

3 3. Postupy 3.1 Čištění hladinového snímače Před jakoukoliv manipulací se zařízením nejprve vypneme hlavní vypínač v rozvaděči a odpojíme zařízení od elektrické energie! Hladinový snímač spouští česle do činnosti na základě zaznamenání zvýšené hladiny. Proto je nezbytně nutné jej udržovat funkční a čistý. Znečištěný snímač může způsobit nepřetržité otáčení česlicového pásu a tím jeho nepřetržité čištění vymetacím zařízením. Dochází tak ke zvýšenému opotřebení. Výrobce nenese následky zanedbané údržby hladinového snímače. Hladinový snímač bývá zpravidla instalován na nátoku česlí. Součástí je držák, na kterém je snímač upevněn. Uchopíme držák a vytáhneme snímač z kanálu. Dbáme u toho zvýšené opatrnosti, abychom nepoškodili přívodní kabel snímače, nebo snímač samotný. Typy hladinových snímačů: kontaktní snímače tlakové snímače Kontaktní snímač opatrně mechanicky očistíme od zanesení, případně otřeme či opláchneme v čisté vodě. Tlakový snímač vytáhneme z ochranné trubky a otřeme jej kouskem textilu, případně propláchneme volným proudem vody (ne tlakovým). Plastový konec snímače obsahuje 4 otvory. Pokud jsou nečistoty i uvnitř otvorů a čištění proudem vody nepomáhá, provedeme čištění následujícím způsobem: vhodným nástrojem opatrně kolmo pronikneme otvory páčivým pohybem odstraníme víčko po vyčištění víčka opět nasadíme

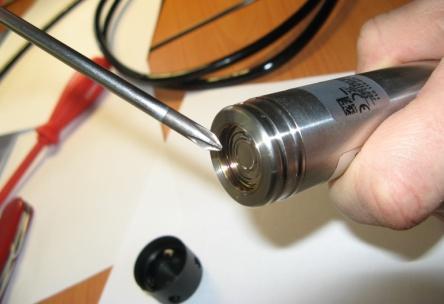

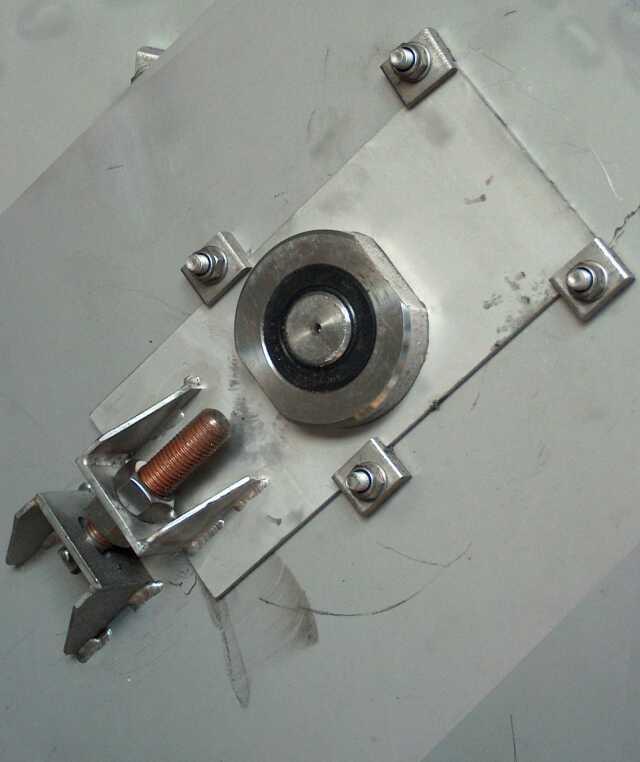

4 Během manipulace se nesmí poškodit membrána, kterou chrání plastové víčko. V případě jakéhokoliv dotyku s membránou snímač přestává pracovat a výrobce nenese žádnou zodpovědnost za vzniklé škody! 3.2 Údržba vymetacího zařízení Vždy vypněte hlavní vypínač česlí dříve, než odstraníte kryty. Při kontrole a opravě nastavení vymetacího kartáče je nutné spustit česle se sejmutým zadním krytem hlavy česlí. V tomto případě dodržujte bezpečnou vzdálenost od odkrytých pohyblivých částí. Česle bez krytů nechávejte v chodu jen nezbytně nutnou dobu. Před pokračováním v práci vždy opět vypněte hlavní vypínač česlí!!! Vymetací zařízení je nejexponovanější částí česlí. Je třeba sledovat stav rotačního kartáče, a pokud je opotřebený, lze jej snadno posunout směrem k pásu tak, aby vymetání ulpěných nečistot bylo opět účinné. K tomuto účelu je zapotřebí otáčet maticemi na obou stranách česlí tak, aby došlo k přibližování rotačního kartáče k česlím. Kartáč musí být posouván na obou stranách česlí rovnoměrně a o stejnou vzdálenost. Toto se zjistí odměřením vzdálenosti od opěr šroubů a matic na obou stranách česlí. Tyto vzdálenosti by měly být rozdílné maximálně o 3 mm. Matice seřízení vymetacího kartáče

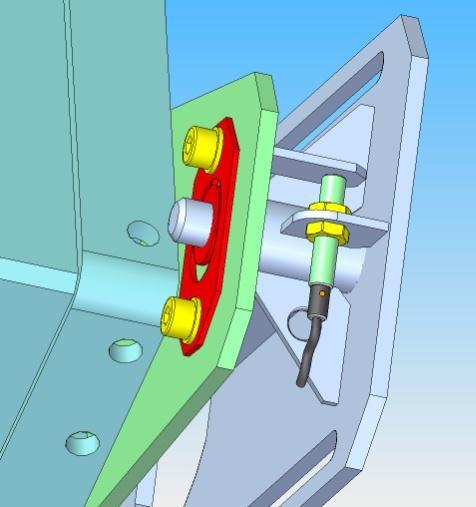

5 3.3 Výměna přetrženého členu ochrany přetížení Před jakoukoliv manipulací se zařízením nejprve vypneme hlavní vypínač v rozvaděči a odpojíme zařízení od elektrické energie! K přetížení česlí může dojít nahodilým způsobem buď tak, že je znemožněn pohyb pásového článku velkým předmětem, který se zaklíní ve spodní části, nebo může dojít k znehybnění pásu pevným lankem nebo drátem, který se namotává ve spodní části na články a konstrukci česlí. Přestože k tomuto stavu může dojít jen zcela výjimečně, jsou česle opatřeny zařízením proti přetížení. Pokud dojde k zvětšení síly na pásu, které by hrozilo destrukcí některé části česlí, toto zařízení automaticky vypne chod česlí a oznámí obsluze buď zvukovým, nebo světelným signálem, že došlo k přetížení česlí, které je třeba odstranit. Zároveň však dojde k přetržení pojistky, kterou je třeba po odstranění příčiny vyměnit. Systém je založen na principu indukčního snímače a trhacího členu. Trhací člen je umístěn na rameni převodovky. Pokud dojde k přetížení pásu, trhací člen se přetrhne v nejužším místě a rameno se vrátí do původní klidové polohy. Indukční snímač toto zaznamená, což způsobí zastavení pásu česlí. snímací plech Odšroubujeme šrouby (viz obrázek). Pokusíme se nasadit nový člen. Pokud nám nelícují šrouby, je třeba manuálně pohnout s motorem tak, aby se středový čep posunul do původní polohy. Pak našroubujeme šrouby zpět. Zkontrolujeme, zda se indukční snímač téměř dotýká snímacího plechu. šrouby převodovka rameno převodovky trhací člen indukční snímač V žádném případě se nesnažíme manipulovat s indukčním símačem a jeho pozicí!

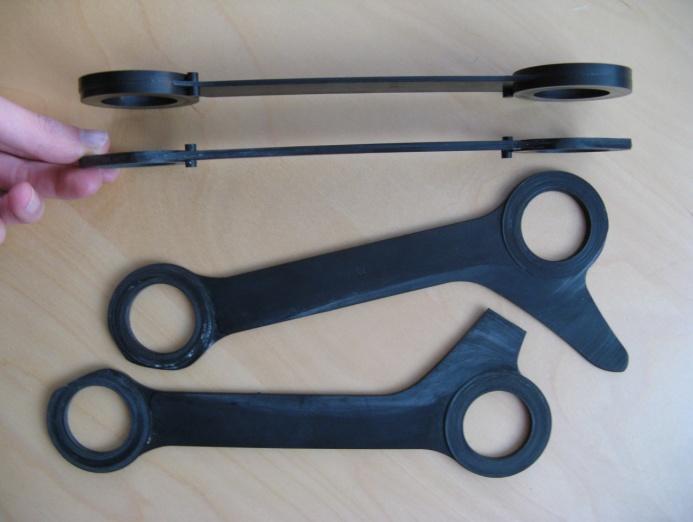

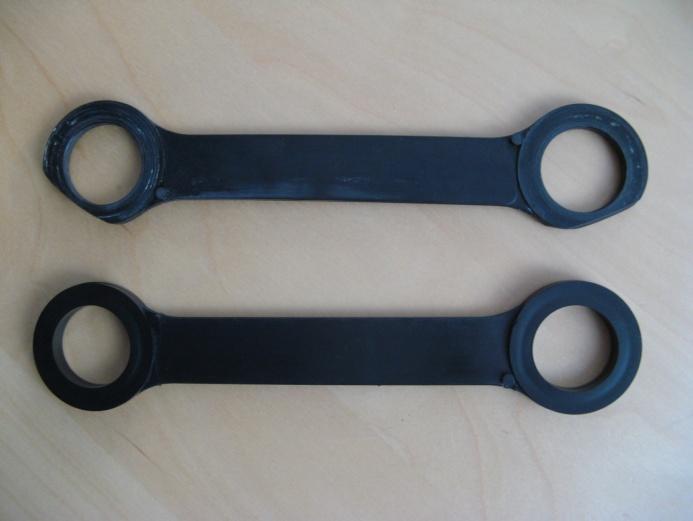

6 4. Seznam běžně opotřebitelných dílů - vymetací kartáč - těsnící kartáč u dna kanálu česlí - kladky česlicového pásu - lamely pásu česlí Tyto díly se opotřebovávají v závislosti na intenzitě provozu česlí. Tato intenzita je dána množstvím přitékající vody, množstvím a charakterem nečistot, způsobem provozování a dalšími faktory, které výrobce není schopen ovlivnit. Na česlích nejsou žádná mazací místa, převodové skříně mají doživotní náplň oleje. Pokud není před česlemi instalován funkční lapák štěrku, mohou se lamely opotřebovávat zvýšenou rychlostí. Abychom předešli ničení lamel pásu česlí i jiných pohyblivých součástí, je třeba instalovat před česle lapák štěrku, který je správně provozován a provádět týdenní kontroly stavu dna kanálu před česlemi! poškozená lamela zdravá lamela poškozená lamela 5. Kontakt: s.r.o. Trnec Tišnov, Česká Republika Tel.: technology@in-eko.cz
