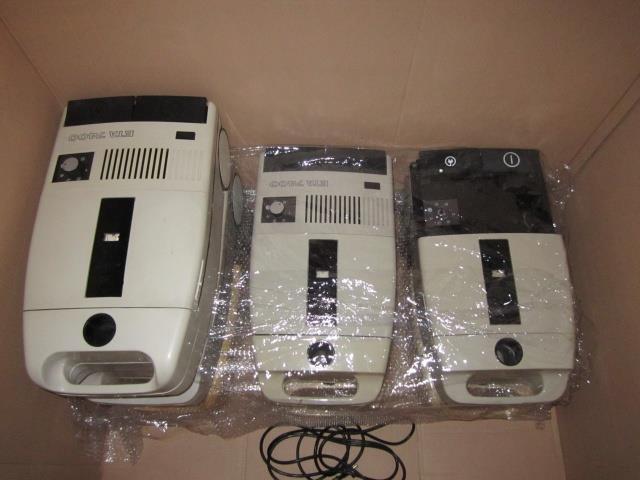

ETA 7400 ( ) Rok výroby: Příkon: 800W/1000W/1150W Stav: Funkční Počet: 13 kusů Uložení: Krabice 03 Pozice: Celá krabice

Transkript

1 ETA 7400 ( ) Rok výroby: Příkon: 800W/1000W/1150W Stav: Funkční Počet: 13 kusů Uložení: Krabice 03 Pozice: Celá krabice

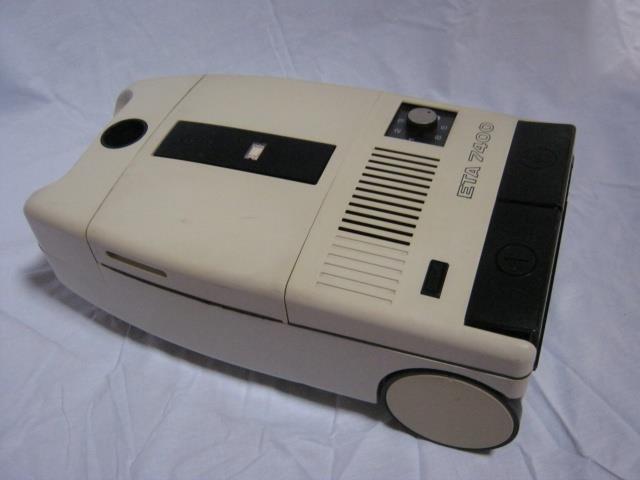

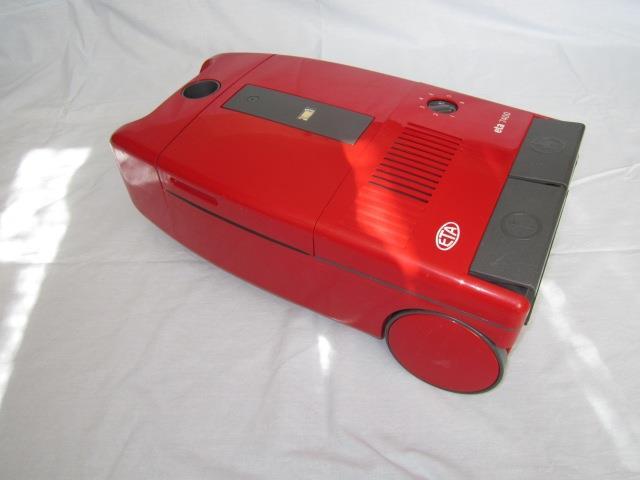

2 ETA Uložení Stav Rok výroby Příkon Poznámka Krab. 03 Funkční W/1000W/1150W Zachovalý Tento vysavač v různých variantách se vyráběl prakticky 16 let. Varianty spočívaly v různých barvách, v různých kosmetických vylepšeních či stupně vybavenosti vysavače. Model z roku 1992 má bílou barvu, hadice je černá, plastové trubky jsou bílé jako tělo vysavače. ETA 7400 Celkový pohled 1 Tělo vysavače je celoplastové v kombinaci barev bílá s černou. Modelová řada 1, 3 a 7400 má shodné připojení hadice NO.3. Ústí hadice je umístěno před odnímatelným víkem, které kryje prostor pro prachový filtr. Nasáty vzduch, který je filtrován vstupuje do motorového prostoru, kde ochlazuje agregát a následně je vyfukován ven z vysavače. Sací koleno 1 Copyright by Dexies

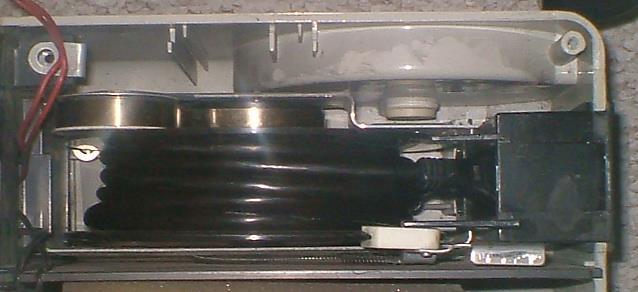

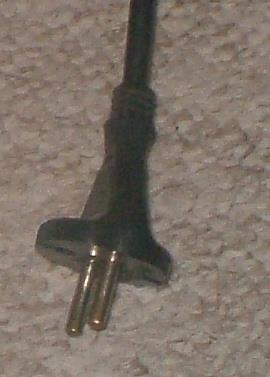

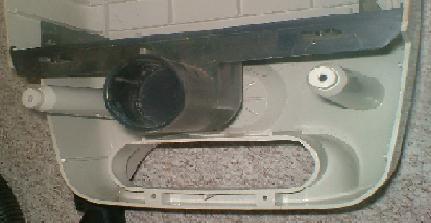

3 Vysavač má ozdobnou mřížku, která zajišťuje rozptylování vyfukovaného vzduchu do prostoru. Tato mřížka lze odejmout a tím se umožní připojení hadice na výstup vzduchu vysavače. Tedy lze dále vysavač využít nejen k vysávání, ale na šamponování, vyfukování listí či rozprašování např. barvy či vody. Ozdobná mřížka V pravé části obrázku je vidět, že mřížka je vyplněna šedým (v barvě vysavače) plastem, který slouží k ochraně motoru před vniknutím cizího tělesa a zabránění tak poškození motoru. Ve zbylé části mřížky je pak mezi mezerami volno pro snadný výstup vzduchu. Výstup vzduchu Napájecí kabel byl sériově montován v černé či šedé barvě (záleží na barevném provedení vysavače). Kabel je standardně dodáván bez zemnícího vodiče a to u všech modelů tohoto typu. Délka přívodního kabelu je cca. 5m. Vysavač vychází z předchozích modelů ETA 400 a 2400, tudíž má naviják přívodního kabelu. Což umožňovalo snadné uskladnění bez ohledu na kabel, který byl uložen uvnitř vysavače. Síťová vidlice 2 Copyright by Dexies

4 Naviják Vysavač je vybaven velkými plastovými kolečky v barvě vysavače a obroučka byla z černé barvy. Celková stabilita vysavače je vynikající. Velké zadní kolečka umožňovaly bezchybný pohyb vpřed a vzad a malé plastové kolečko umožňovalo velmi dobrou aretaci (otáčení) vysavače do stran. Na rozdíl od vysavačů doutníkového tvaru zde nehrozilo při prudším pohybu převrácení vysavače na bok nebo dokonce na horní stranu vysavače. Zadní kolečka V přední části vysavače pod ústím pro připojení hadice bylo umístěno celoplastové černé kolečko, které umožňovalo aretaci do všech stran. Přední kolečko Tento vysavač stejně jako model z roku 1992 nemá elektrickou zásuvku, což znamená, že nelze připojit k vysavači elektrický rotační kartáč. Na druhou stránku jako model 92 má elektronickou regulaci sacího výkonu. Záslepka el. zásuvky 3 Copyright by Dexies

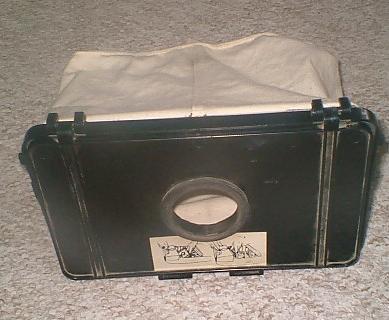

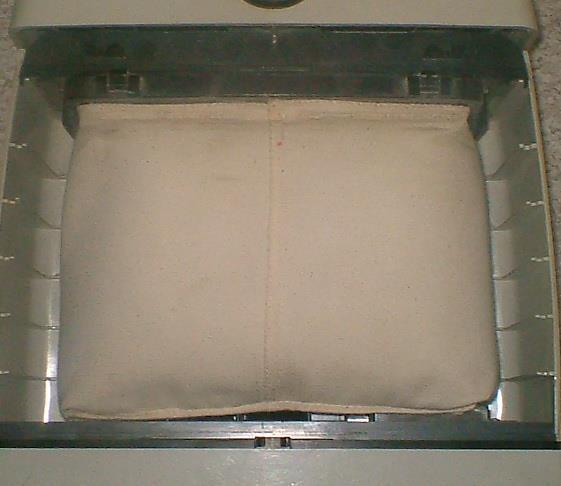

5 Vysavač má ukazatel stavu prachového filtru, který se dá velmi snadno seřídit pro dané prostředí, ve kterém se vysavač používá. Tento ukazatel je umístěn na víku, které kryje úložný prostor prachového filtru. Ukazatel je opatřen ventilem, který reaguje na každé uzavření sacího prostoru. Při práci s vysavačem se tedy střídá bílá barva s červenou. Ukazatel stavu prachového filtru Stejně jako u předešlých modelů vysavačů, je prachový filtr konstruován pro vícero variant. Prachový filtr se skládá ze dvou částí. Textilní kazetový filtr a papírový filtr, který se vkládá do textilního filtru. Lze použít samotný textilní filtr, který po naplnění se musí řádně vyklepat, nebo použít papírový filtr vložený do textilního filtru. Tato varianta je mnohem hygieničtější, protože po naplnění papírového filtru se nemusí vyklepávat, ale prostě a jednoduše se vyhodí. Prostor pro prachový filtr Kazetový textilní filtr 4 Copyright by Dexies

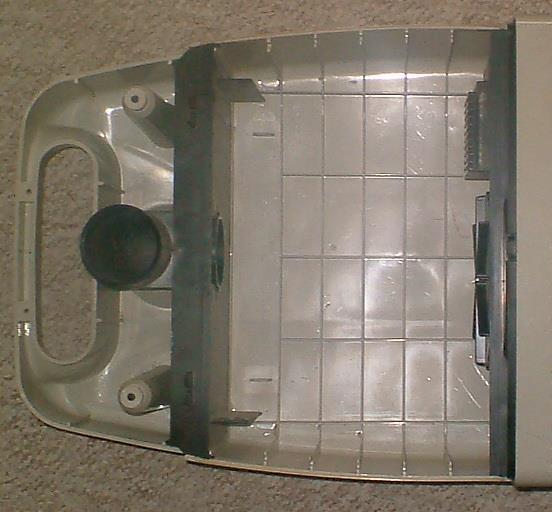

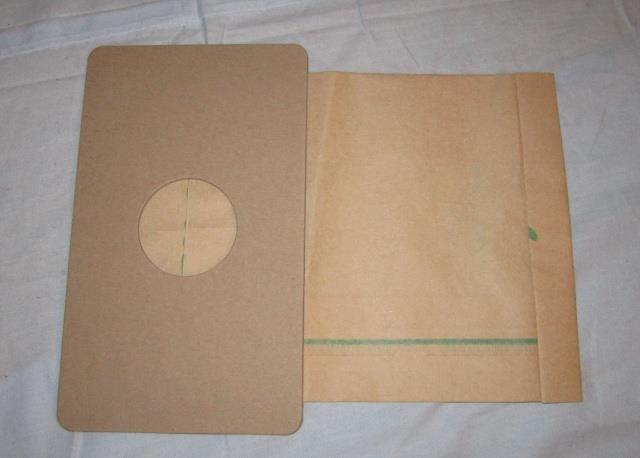

6 Na obrázku je patrné, že se musí před vložením do vysavače tento filtr uzavřít víkem. Pod ústím, do kterého je vyvedena sací trubka, je obrázek pro správné vložení tohoto filtru do vysavače. Papírový filtr Tak jako u novějších i u starších modelů tak i u tohoto modelu nelze použít pouze papírový filtr, protože by mohlo dojít k protržení filtru a závažnému poškození motoru. Vložený textilní filtr Prostor pro prachový filtr je shodný s řadou 1400 i Do filtru ústí koleno sací trubky, do které se zasouvá hadice. Pak následuje textilní filtr a plastová mřížka, která odděluje tento prostor od motorového prostoru vysavače. V motorovém prostoru nasátý a přefiltrovaný vzduch ochlazuje agregát vysavače a poté vystupuje ven z vysavače. Vyfukovaný vzduch může být teplý, z důvodu chlazení agregátu, toto je vlastnost vysavačů, nikoliv porucha či problém. 5 Copyright by Dexies

7 Oficiální značení papírového filtru Technická stránka tohoto modelu je na velmi slušný úrovni. Vysavač má příkon 800W, což se odlišuje od staršího modelu z roku 1990, který má příkon 1000W. Jeho sací výkon pozvolna klesá při postupném plnění prachového filtru. Velké plus je elektronická regulace sacího výkonu, která zajišťuje při plnění filtru dostatečný sací výkon i hospodárnost vysavače. Tato regulace je 6-ti stupňová. První stupeň je určen pro záclony a závěsy, stupeň E je ekonomický provoz, který optimálně kombinuje spotřebu elektrické energie s výkonem vysavače, šestý stupeň je určen pro všívané koberce a jiné, kdy je potřeba maximálního výkonu vysavače. Elektronická regulace Kryt elektronické regulace v prostoru pro prachový filtr 6 Copyright by Dexies

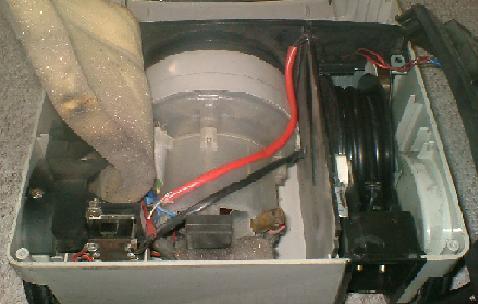

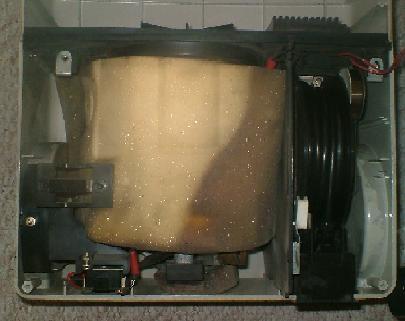

8 Jeden nedostatek zde přeci existuje. Jedná se o absenci elektrické zásuvky. Tedy k tomuto vysavači nelze připojit elektrický rotační kartáč. Na levé části obrázku je patrný samotný agregát. Agregát je kryt molitanem, který slouží pro ztišení chodu vysavače. Nad motorem se nachází záslepka elektrické zásuvky a nejblíže k nám je nad motorem samotný vypínač. Na menší pravé části obrázku je naviják přívodního kabelu. U této modelové řady už není použit žádný kov a motor je upevněn ze spodní části dvěma šrouby a na zadní plast je usazen, bez jakéhokoliv upevnění (viz. obr.). Při správné manipulaci lze tento vysavač postavit do vertikální polohy i při běhu motoru. Motorový prostor Motor V neposlední řadě nesmíme zapomenout na velká nášlapná tlačítka, která jsou uzpůsobena pro jednoduché ovládání nohou. Už při pohledu na tyto tlačítka se pozná, že jde o jiný rok výroby než předešlé modely. Jedná se o znaky na těchto tlačítkách. Jsou bez bílé zvýrazňující barvy konkrétní funkce. Rozměrově jsou shodné s modelem z roku Copyright by Dexies

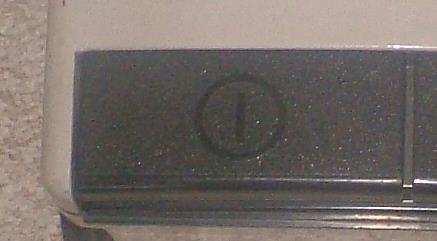

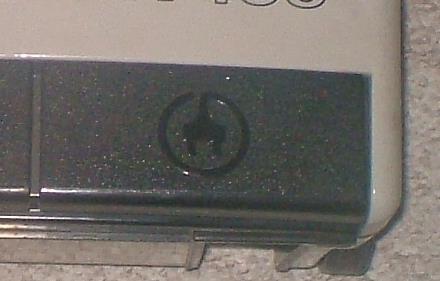

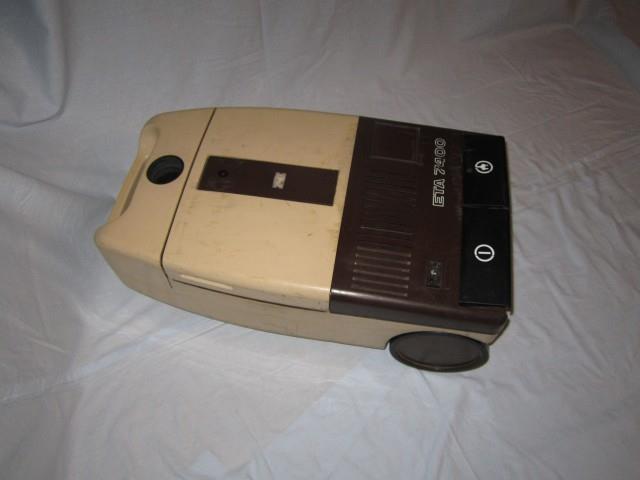

9 Zapínání/vypínání Navíjení kabelu ETA 7400 Celkový pohled 2 8 Copyright by Dexies

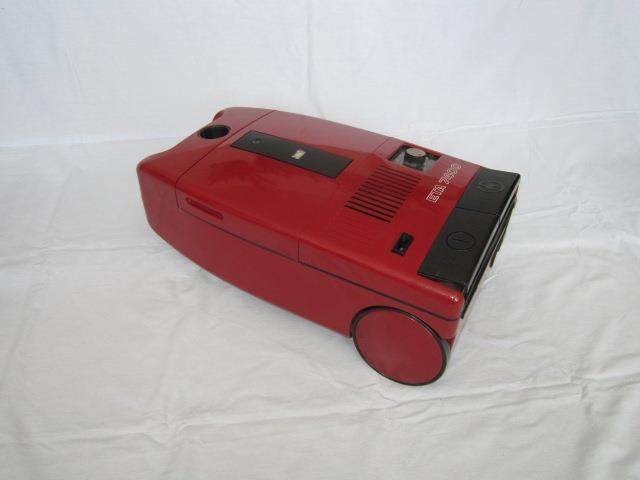

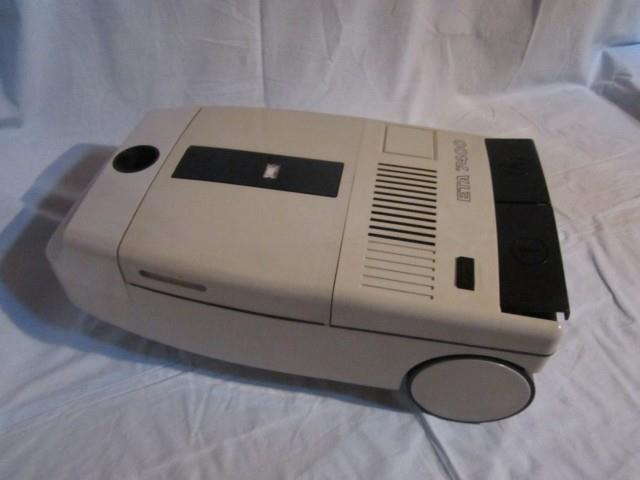

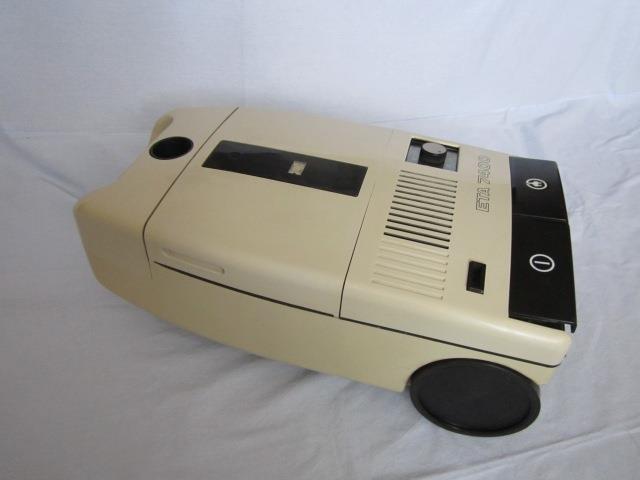

10 ETA 7400/ W No. 12 Funkční/Zachovalý ETA 7400/ W No. 02 Funkční/Zachovalý 9 Copyright by Dexies

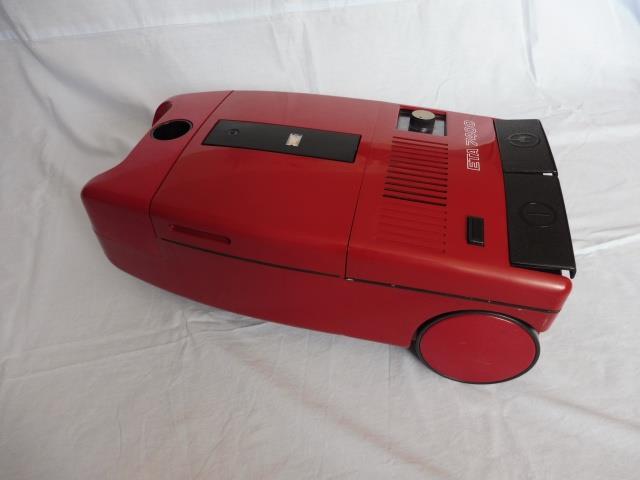

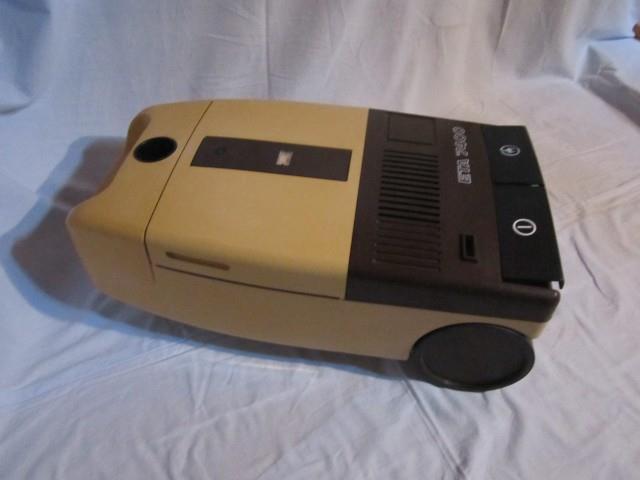

11 ETA 7400/ W No. 01 Funkční/Zachovalý ETA 7400/ W No. 04 Funkční/Zachovalý 10 Copyright by Dexies

12 ETA 7400/ W No. 03 Funkční/Zachovalý ETA 7400/ W No. 07 Funkční/Zachovalý 11 Copyright by Dexies

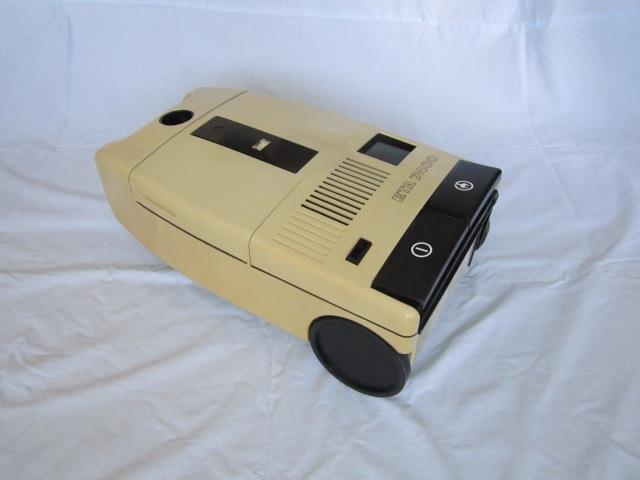

13 ETA 7400/ W No. 01 Funkční/Zachovalý ETA 7400/ W No. 11 Funkční/Zachovalý 12 Copyright by Dexies

14 ETA 7400/ W No. 06 Funkční/Zachovalý ETA W No. 02 Funkční/Zachovalý 13 Copyright by Dexies

15 ETA W No. 03 Zachovalý ETA 7400/ W No. 01 Funkční/Zachovalý 14 Copyright by Dexies

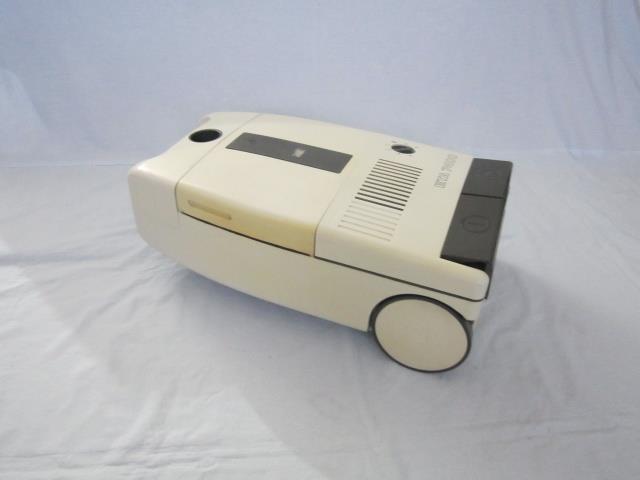

16 ETA 7400/ W No. 09 Funkční/Zachovalý 15 Copyright by Dexies

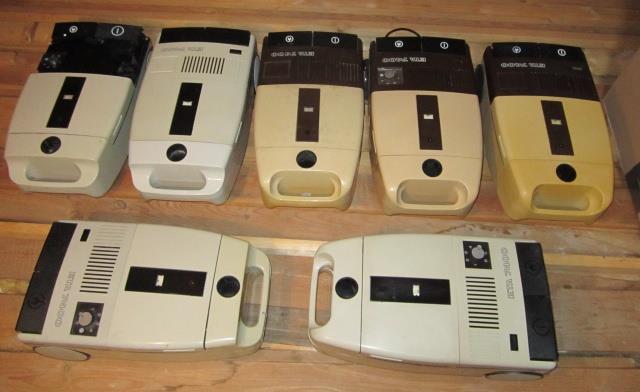

17 16 Copyright by Dexies

18 Vysavač ETA 7400 Technická dokumentace Pozice Název di1u Číslo výkresu Pozice Název di1u Číslo výkresu 2 kolečko sestavené vložka závitová čep pružina těsnění přepážka děrovaná tlumič buben kryt výfukový pružina brzdy kryt střední sest trubka se stěrači těsnění krytu střed držák kompletní II víko průhledné držák kompletní I víko signalizace vložka bubnu kazeta filtru šňůra přívodní těleso kazety s filtrem vložka krytu víko kazety naviják šňůry sest kroužek těsnicí číselník regulace těsnění matice izolační filtr papírový knoflík regulační plášt kompletní regulátor napětí díl pláště horní s držadlem kryt regulace mřížka sestavená vypínač kolo agregát pojistka krytka seřizovač signalizace klapka vypínače píst kompletní klapka navijáku příchytka kabelu držák vypínače krytka Copyright by Dexies
