1 UTAHOVACÍ MOMENTY - PŘEVODOVKA MA/5 Označení Název Počet šroubů Utažení 1 Aretační kroužek ložiska 4 1,8 ± 0,2 2 Mezideska 11 5 ± 0,5 3 Skříň převodovky 4 Šroub vodítka vypínacího ložiska spojky 16 OPR OPR ,9 ± 0,2 3 0,6 ± 0,15 B2CP3SRP 212

± 0,5 3 Skříň převodovky 4 Šroub vodítka vypínacího ložiska

2 UTAHOVACÍ MOMENTY - PŘEVODOVKA MA/5 Označení Název Počet šroubů Ztažení 26 Upevňovací šroub víka 5. stupně 3 2,2 ± 0,2 27 Spínač zpětného chodu 2,5 ± 0,5 28 Uzávěr vypouštěcího otvoru 1 3,3 ± 0,3 29 Uzávěr otvoru pro kontrolu hladiny 3,3 ± 0,3 B2CP3SSD 213

stupně 3 2,2 ± 0,2 27 Spínač zpětného chodu 2,5 ± 0,5 28 Uzávěr

3 UTAHOVACÍ MOMENTY - PŘEVODOVKA BE4/5 Označení Název Počet šroubů Utažení 1 Ventil propojení s atmosférou 1,5 ± 0,2 2 Upevňovací matice čepu překlápěče zpětného chodu 4,5 ± 0,2 3 Upev. matice skříně rozvodovky 1,5 ± 0,2 4 Upev. šroub skříně rozvodovky Ø 10 5 ± 0,5 5 Držák pohonu rychloměru 1,5 ± 0,2 6 Upev. šroub skříně rozvodovky Ø 7 1,5 ± 0,2 7 Uzávěr vypouštěcího otvoru 3,5 ± 0,2 8 Uzávěr otvoru pro kontrolu hladiny 2,2 ± 0,2 9 Šroub upevnění skříně převodovky ke skříni spojky 1,3 ± 0,2 10 Upev. šroub víka 5. stupně 1,5 ± 0,2 11 Spínač zpětného chodu 2,5 ± 0,2 B2CP3ZXD 214

šroub skříně rozvodovky Ø 10 5 ± 0,5 5 Držák pohonu rychloměru 1,5 ± 0,2 6 Upev.

4 UTAHOVACÍ MOMENTY - PŘEVODOVKA BE4/5 Označení Název Počet Utažení 12 Aretační šroub tyče vidlice 1,5 ± 0,2 13 Upev. šroub hnaného kola stálého převodu 7 ± 0,5 14 Aretační šroub ložiska 1,5 ± 0,2 15 Matice hnaného hřídele 6,5 ± 0,5 16 Matice hnacího hřídele 7,3 ± 0,5 B2CP3ZYD 215

šroub hnaného kola stálého převodu 7 ± 0,5 14 Aretační šroub ložiska

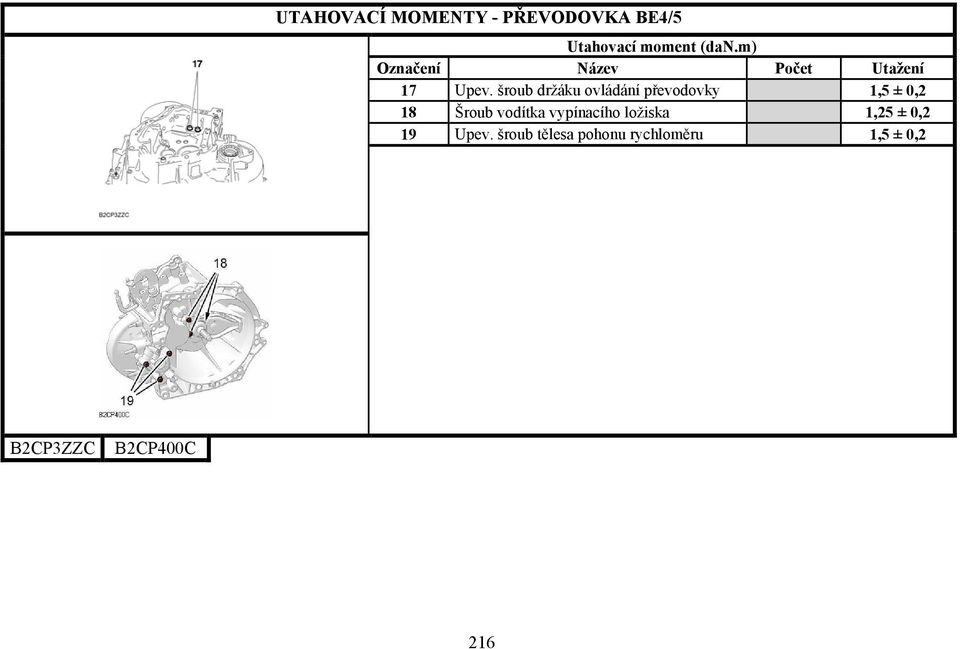

5 UTAHOVACÍ MOMENTY - PŘEVODOVKA BE4/5 Označení Název Počet Utažení 17 Upev. šroub držáku ovládání převodovky 1,5 ± 0,2 18 Šroub vodítka vypínacího ložiska 1,25 ± 0,2 19 Upev. šroub tělesa pohonu rychloměru 1,5 ± 0,2 B2CP3ZZC B2CP400C 216

6 UTAHOVACÍ MOMENTY - PŘEVODOVKA BE4/5 SE ZESÍLENÝM PŘENOSEM HNACÍ SÍLY Označení Název Počet šroubů Utažení 23 Vodítko vypínacího ložiska 3 1,25 ± 0,2 24 Skříň spojky 13 1,3 ± 0,2 25 Matice hnacího hřídele 1 7,25 ± 0,7 26 Matice hnaného hřídele 1 6,5 ± 0,6 27 Upevňovací šroub aretačního kroužku 2 1,5 ± 0,2 28 Šroub hnaného kola stálého převodu 2 6,5 ± 0,6 Spínač zpětného chodu 1 2,5 ± 0,2 B2CP3WDP 217

hřídele 1 7,25 ± 0,7 26 Matice hnaného hřídele 1 6,5 ± 0,6 27 Upevňovací šroub aretačního kroužku 2

7 UTAHOVACÍ MOMENTY - PŘEVODOVKA BE4/5 SE ZESÍLENÝM PŘENOSEM HNACÍ SÍLY Označení Název Počet Utažení 29 Skříň rozvodovky 4 5 ± 0,5 30 Ventil propojení s atmosférou 1 1,7 ± 0,2 31 Šroub zadního víka převodovky 7 1,25 ± 0,2 32 Uzávěr otvoru pro kontrolu hladiny 1 2,2 ± 0,2 33 Šroub skříně rozvodovky 4 1,25 ± 0,2 34 Uzávěr vypouštěcího otvoru 1 3,5 ± 0,3 B2CP3BRD 218

Šroub zadního víka převodovky 7 1,25 ± 0,2 32 Uzávěr otvoru pro kontrolu hladiny 1 2,2 ±

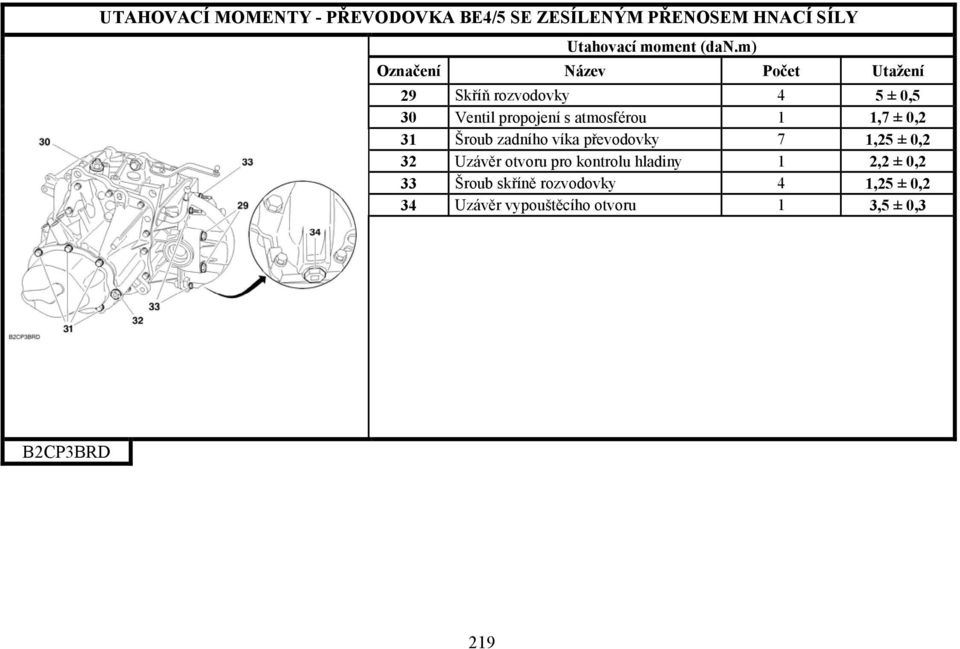

8 UTAHOVACÍ MOMENTY - PŘEVODOVKA BE4/5 SE ZESÍLENÝM PŘENOSEM HNACÍ SÍLY Označení Název Počet Utažení 29 Skříň rozvodovky 4 5 ± 0,5 30 Ventil propojení s atmosférou 1 1,7 ± 0,2 31 Šroub zadního víka převodovky 7 1,25 ± 0,2 32 Uzávěr otvoru pro kontrolu hladiny 1 2,2 ± 0,2 33 Šroub skříně rozvodovky 4 1,25 ± 0,2 34 Uzávěr vypouštěcího otvoru 1 3,5 ± 0,3 B2CP3BRD 219

9 UTAHOVACÍ MOMENTY - PŘEVODOVKA ML5 Označ. Název Utažení (dan.m) 1 1 šroub M8-45 1,8 ± 0,1 2 1 šroub M8-70 1,8 ± 0,1 3 1 šroub M ± 0,4 4 1 šroub M ± 0,4 5 1 šroub M ± 0,4 6 Šroub 3 ± 0,3 7 Držák pohonu rychloměru 1 ± 0,1 8 Upevnění víka převodovky na skříni převodovky 2 ± 0,2 9 Aretační deska ložiska diferenciálu 2 ± 0,2 10 Ventil propojení s atmosférou 11 Spínač zpětného chodu 2,5 ± 0,2 12 Upevnění skříně převodovky ke skříni spojky 2 ± 0,2 B2CKUC4D 220

M10-85 4 ± 0,4 6 Šroub 3 ± 0,3 7 Držák pohonu rychloměru 1 ± 0,1 8 Upevnění víka převodovky na skříni převodovky 2 ±

10 UTAHOVACÍ MOMENTY - PŘEVODOVKA ML5 Označ. Název Utažení (dan.m) 13 Upev. šroub aretační příložky ložiska 2 ± 0,2 14 Matice hnaného hřídele 17 ± 1,7 15 Šroub držáku ovládání převodovky 1,5 ± 0,1 16 Šroub hnaného kola stálého převodu 7,7 ± 0,7 B2CKUC5D B2CKUC6D 221

11 UTAHOVACÍ MOMENTY - PŘEVODOVKA MLGU Označení Název Počet šroubů Utažení 25 Spínač zpětného chodu 1 šroub 2,5 ± 0,2 26 Upevnění skříně převodovky a skříně spojky 14 šroubů 2 ± 0,2 27 Upevnění skříně rozvodovky (šrouby M10) 6 šroubů 4 ± 0,5 28 Držák pohonu rychloměru 1 šroub 1,5 ± 0,1 29 Uzávěr otvoru pro kontrolu hladiny oleje (1 šroub) 3 ± 0,3 30 Upevnění skříně rozvodovky (šrouby M8) 4 šrouby 2 ± 0,2 31 Uzávěr vypuštěcího otvoru 1 šroub 3 ± 0,3 32 Šroub aretační desky ložiska diferenciálu 4 šrouby 2 ± 0,2 33 Šroub víka 5. stupně 7 šroubů 2 ± 0,2 B2CP3HPD (*) Podle data výroby převodovky 222

otvoru pro kontrolu hladiny oleje (1 šroub) 3 ± 0,3 30 Upevnění skříně rozvodovky (šrouby M8) 4 šrouby 2 ± 0,2 31 Uzávěr vypuštěcího otvoru 1 šroub 3

12 UTAHOVACÍ MOMENTY - PŘEVODOVKA MLGU Označení Název Počet šroubů Utažení 34 Matice hnaného hřídele 1 šroub 17 ± 1,5 35 Šroub držáku ovládání převodovky 6 šroubů 2 ± 0,2 36 Šroub hnaného kola stálého převodu 12 šroubů 7,7 ± 0,3 B2CP3HQD 223

35 Šroub držáku ovládání převodovky 6 šroubů 2 ± 0,2 36

13 B2CP3JQC B2DP009C CHARAKTERISTIKY PŘEVODOVKY MLGU Vypuštění naplnění - hladina Převodovka (1) Ventil propojení s atmosférou (hrdlo pro plnění). (2) Uzávěr vypouštěcího otvoru. (3) Uzávěr otvoru pro kontrolu hladiny oleje. DŮLEŽITÉ : Nepoužívat otvor pro kontrolu hladiny k plnění nebo k doplňování převodovky (nový sklon motoru). Objem oleje k dolití po vypuštění : Bez reduktoru : 2,7 litru S reduktorem : 3,2 litru Typ oleje : TOTAL TRANSMISSION BV 75W80 Interval výměny : žádný. Kontrola hladiny oleje : kontrola se neprovádí. Mazací náplň : po dobu životnosti se nevyměňuje. DŮLEŽITÉ : V případě vnějšího úniku a po opravě je po vyprázdnění převodovky nutno nalít přesně stanovené množství oleje. Rozdělovací převodovka (4) Uzávěr vypouštěcího otvoru. (5) Uzávěr otvoru pro kontrolu hladiny oleje. POZOR : Skříň rozdělovací převodovky je oddělená od skříní převodovky. Vypouštět a plnit rozdělovací převodovku odděleně. Objem oleje k dolití po vypuštění : 0,7 litru Typ oleje : TOTAL TRANSMISSION X4 80W90 API GL5. 224

Objem oleje k dolití po vypuštění : Bez reduktoru : 2,7 litru S reduktorem : 3,2 litru Typ oleje : TOTAL TRANSMISSION BV 75W80 Interval výměny : žádný. Kontrola hladiny oleje : kontrola se neprovádí.

14 CHARAKTERISTIKY PŘEVODOVKY MLGU Mazání Zadní rozvodovka (6) Uzávěr otvoru pro kontrolu hladiny oleje. (7) Uzávěr vypouštěcího otvoru. Vypuštění naplnění - hladina Objem oleje k dolití po vypuštění : 1,8 litru Typ oleje : TOTAL TRANSMISSION X4 80W90 API GL5. Podélný kloubový hřídel (8) Maznička. Posuvný kloubový hřídel je opatřený třemi mazničkami (8) : 1 maznička na křížovém kloubu. 1 maznička na posuvné části. 1 maznička na prostředním ložisku zadního podélného kloubového hřídele. B2EP006C B2FP05YC B2FP05YC 225

Vypuštění naplnění - hladina Objem oleje k dolití po vypuštění : 1,8 litru Typ oleje : TOTAL TRANSMISSION X4 80W90 API GL5.
