1

2 HALA - B HALA - C HALA - A Vítejte u 2TS s.r.o. Firma 2TS s.r.o. - Přední a dynamicky se rozvíjející společnost. - Jedna z největších výrobních a dodavatelských firem v oblasti zdvihacích i manipulačních zařízení v České republice. - Provádí akreditované inspekce, revize a opravy zdvihacích zařízení v souladu s EN. - Vlastní výroba - zakázková výroba lanových vázacích prostředků, lisování nerezových lan. Strana 2

3 Přehled katalogu Strana 6 Strana 7-9 Strana Strana Strana 18 Strana 19 Strana Strana Strana Strana Strana Strana Strana Strana Strana 43 Strana 3

4 Přehled katalogu Strana 44 Strana Strana 49 Strana Strana Strana Strana Strana Strana Strana 64 Strana 65 Strana Strana 68 Strana Strana Strana 4

5 Přehled katalogu Strana Strana Strana Strana 82 Strana 83 Strana 92 Strana Strana 94 Strana Strana 102 Strana Strana Strana Strana 111 Strana Strana Revize - servis - kontakty Strana 5

6 Stojany vázacích prostředků Zakázkový barevný odstín SVPS 1000 SPVM 1000 Označení Produkt Standardní provedení SVPS 1000 SPVM 1000 SPVM-Z 1000 Stojan na vázací prostředky stacionární Stojan na vázací prostředky mobilní Nosnost celkem Nosnost háku Hmotnost Počet háků Rozměry D x V1 x V UZS Uzamykací systém Zahrnující 4 ks zajišťovací tyče a řetězu SSD Stejné provedení jako u SPVM Provedení mobilní žárově zinkovaný Stavitelný stojanový dvojitý hák 1 sada = 6 ks dvojitý hák 1890 x 900 x x 900 x 1965 Vhodné do venkovního a vlhkého prostředí Jiný barevný odstín dle požadavku Zajištění UZS Propojení spojů stavebnice Dvojitý hák SSD Stojany vázacích prostředků - jiné typy a provedení. Strana 6

7 Vysokopevnostní řetězové úvazky vysokopevnostní tř.8 s vyšší pevností v jakosti tř 10 a 12 dle EN 818 G8 G10 G12 nosnost řetězu o o 50 % vyšší nosnost oproti G8, 20 % vyšší nosnost oproti G10. G8 G10 G12 nosnost dosavadní řetězů průměr řetězu řetězů Winner Pro O rozměr menší v porovnání se závěsy třídy G8 a G10, použitelný pro mnoho oblastí, čímž je efektivnější. hmotnost řetězu Výraznější úspora hmotnosti a tím jednodušší manipulace nosnost G8 G dosavadní hmotnost řetězu ů Winner Pro hmotnost řetězů nosnost řetězu % redukce ,60 11,80 29 % ,53 19,19 33 % ,61 34,10 22 % Patentovaný materiál s optimální pevností a houževnatostí jak při vysokých, tak i nízkých teplotách. Nová generace řetězových úvazků - G12 Winner Pro Přednosti závěsu G12 Winner Pro Inteligentní profil díky inteligentnímu použití materiálu byly výrazně zlepšeny u téhož průřezu vlastnosti řetězu (jako např. únavová pevnost a tuhost v ohybu) oproti běžnému řetězu z kruhové oceli. K dosažení nejlepší možné technické funkčnosti bylo optimalizováno použití materiálu v efektivní oblasti (modře vyznačená plocha) a v méně podstatné oblasti naproti tomu zredukováno (červeně vyznačená plocha). Optimální tuhost v ohybu modul průřezu, který je důležitý pro prevenci nežádoucího prohnutí, je u profilového řetězu o 16 % vyšší v porovnání s řetězem z kruhové oceli o stejném průměru, přičemž je maximální napětí v řetězu redukováno (ne červeně vyznačené oblasti). Delší životnost díky vyšší pevnosti a menšímu opotřebení. Označení (typ řetězu) průměr řetězu () běžná dodávaná délka (m) rozteč t [] vnitřní šířka b1 () vnější šířka b2 () nosnost [] zatížení na mezi pevnosti [kn] hmotnost [/m] WINPRO ,60 1,28 WINPRO ,00 1,64 WINPRO ,00 2,66 WINPRO ,00 4,59 Spojovací článek Zkracovací hák Řetěz Zavěšovací hlava Označovací štítek Práškově lakováno RAL 5012 PC/B Práškově lakováno RAL9005 PCP b2 max. dn b2 max. b1 min n. dn b1 min. Koncový hák t t t t Strana 7

8 Vysokopevnostní řetězové úvazky vysokopevnostní tř.8 s vyšší pevností v jakosti tř 10 a 12 dle EN 818 Možnost výroby jakýchkoliv délek dle požadavku Nekonečný - dvoupram. Nekonečný - dvoupram. Zkracovací Nekonečný - čtyřpramen. Spojený Nekonečný - čtyřpramen. Zkracovací Nekonečný - čtyřpramen. Vložený Nekonečný Spojený Zdrhovací Jednopramenný Zdrhovací Dvoupramenný Oko - oko Oko - 2oko Oko - 3oko Oko - 4oko Oko - oko zkracovací Oko - 2oko zkracovací Oko - 3oko zkracovací Oko - 4oko zkracovací Oko - hák Oko - 2hák Oko - 3hák Oko - 4hák Oko - hák zkracovací Oko - 2hák zkracovací Oko - 3hák zkracovací Oko - 4hák zkracovací Strana 8

9 Upínací řetězové sestavy Pevnostní třída 8 a 10. č.1 č.1 č.2 Šroubovací stavitelná sestava s ráčnou a zkracovacím hákem ové označení 1WA8-ŘNO 6/m/m Max. povolená tažná síla 2200 dan Doporučená tažná síla 550 dan Průměr řetězu 6 1WA8-ŘNO 8/m/m 4000 dan 1000 dan 8 1WA8-ŘNO 10/m/m 6300 dan 1575 dan 10 1WA8-ŘNO 13/m/m dan 1500 dan 13 1WA8-ŘNO 16/m/m dan 2400 dan 16 č.2 Šroubovací stavitelná sestava s ráčnou a zkracovacím hákem ové označení 1WA8-ŘNH 6/m 1WA8-ŘNH 8/m 1WA8-ŘNH 10/m 1WA8-ŘNH 13/m 1WA8-ŘNH 16/m Max. povolená tažná síla 2200 dan Doporučená tažná síla 550 dan Průměr řetězu dan 1000 dan dan 1575 dan dan 1500 dan dan 2400 dan 16 Upínání nákladu pomocí řetězových sestav ŘNO a ŘNH ŘNH - Řetězová ráčna s hákem ŘNO - Řetězová ráčna s okem ŘNH TABULKA POVOLENÝCH HMOTNOSTÍ NÁKLADU Řetězová ráčna s hákem Druhy upínání přepravovaného břemene na vozidle Nákladní vozidlo Nákladní přívěs (trailler) Železniční nákladní vagón ŘNO Řetězová ráčna s okem dan Maximální dovolený tah t nákladu / Maximální dovolená hmotnost nákladu při použití dvou párů stahovacích Kolová motorová voz. řetězů - ve směru a proti směru jízdy při dodržení úhlů: α = 20-55, β = Pevný náklad Kolová motorová voz. Pevný náklad Kolová motorová voz. Pevný náklad , , , Strana 9

10 PEVNOSTNÍ TŘÍDA 8 do C Řetězy EN Černá barva Kadmiované Řetězy a řetězové komponenty vysokopevnostní třídy 8, 10 Označení typ - Ø (D) R8-6 R8-7 R8-8 R8-10 R8-13 R8-16 R8-20 R8-22 R8-26 R8-32 Označení typ - Ø (D) Ø (D) Povolená Li Le tolerance min max 6 +/-0, /-0,5 7,8 22,2 7 +/-0, /-0,6 9,1 25,9 8 +/-0, /-0,7 10,4 29,6 10 +/-0, /-0, /-0, /-1,2 16,9 48,1 16 +/-0, /-1,4 20,8 59,2 20 +/-1, /-1, /-1, /-2,0 28,6 81,4 26 +/-1, /-2,3 33,8 96,2 32 +/-1,60 Technické parametry /-2,9 41,6 118 R8 K /-0, /-0,5 7,8 22,2 0, R8K - 7 R8K - 8 R8K - 10 R8K - 13 R8K - 14 Ø (D) Povolená tolerance P /-0, /-0,6 9,1 25,9 8 +/-0, /-0,7 10,4 29,6 10 +/-0, /-0, /-0, /-1,2 16,9 48,1 16 +/-0, /-1,4 20,8 59, Technické parametry - Povolená tolerance PEVNOSTNÍ TŘÍDA 10 - do a C Řetězy EN MC818X0650 MC818X0750 MC818X0850 MC818X1050 MC818X1350 MC818X1650 Modrá barva 46 Červenohnědá barva ( 1061) - do 400 C do 200 C Označení typ - Ø (D) R210-6 R210-7 R210-8 R R R R R R R Označení typ - Ø (D) R410-6 R410-7 R410-8 R R R P Povolená Li Le tolerance min max 6 +/-0, /-0,5 7,8 22,2 7 +/-0, /-0,6 9,1 25,9 8 +/-0, /-0,7 10,4 29,6 10 +/-0, /-0, /-0, /-1,2 16,9 48,1 16 +/-0, /-1,4 20,8 59,2 18 +/-0, /-1,6 23,4 66,6 20 +/-1, /-1, /-1, /-2,0 28,6 81,4 26 +/-1, /-2,3 33,8 96,2 Ø (D) Ø (D) Technické parametry - P Povolená tolerance Technické parametry - Povolená tolerance P Povolená tolerance Li min Li min Le max Le max 6 +/-0, /-0,5 7,8 22,2 7 +/-0, /-0,6 9,1 25,9 8 +/-0, /-0,7 10,4 29,6 10 +/-0, /-0, /-0, /-1,2 16,9 48,1 16 +/-0, /-1,4 20,8 59,2 Hmotnost /m Nosnost 0, , , , , , , , , , Hmotnost /m Nosnost 1, , , , , Hmotnost /m Nosnost 0, , , , , , , , , , Hmotnost /m McBULL McBULL Nosnost 0, , , , , , Strana 10

11 Řetězy a řetězové komponenty vysokopevnostní třídy 8 EN Závěsná standardní oka pro 1/2-pramen.řetězové úvazky EN Označení Pro řetěz 1-Pr. 2-Pr. Nosnost Hmotnost A 13 6/ ,34 A ,53 A ,80 A ,50 A ,30 A ,90 A ,35 A ,00 d1 Technické parametry t1 w1 Závěsná standardní oka pro 3/4-pramen.řetězové úvazky EN Označení AK 6 AK 8 AK 10 AK 13 AK 16 AK 18 AK 20 AK 22 AK 26 Pro průměr řetětzu 6/ Nosnost Technické parametry d1 t1 w1 d2 t2 w2 Hmotnost , , , , , , , , ,20 Závěsná zvětšená oka (140 x 260 ) EN pro 1/2 pramen.řetězové úvazky Označení SA SA SA SA SA SA Označení SA SA SA SA SA Označení SA SA SA SA Jednopr. řetěz Nosnost Technické parametry - d1 t1 w1 d2 t2 w2 Hmot , , , , , ,97 Dvoupramen řetěz Technické parametry - Hm , , , , ,10 Tří a čtyř prm. Technické parametry - Hm , , , ,10 Strana 11

12 Řetězy a řetězové komponenty vysokopevnostní třídy 8 EN Závěsná zvětšená oka (350x 190 ) pro 1/2 pramen.řetězové úvazky EN Označení Technické parametry - d1 p1 a1 d2 p2 T Nosnost Hmotnost 1-pram. úv. 2-pram. úv. ø řetězu ø řetězu ZHVZ , ZHVZ , ZHVZ , ZHVZ , ZHVZ , Závěsná zvětšená oka (350x 190 ) pro 3/4 pramen.řetězové úvazky EN Označení d1 Technické parametry - p1 a1 d2 p2 T Nosnost Hmotnost 3 a 4-pram. úvazek ø řetězu ZHVZ ,28 6 ZHVZ ,84 8 ZHVZ ,36 10 ZHVZ ,2 13 S-hák krátký otevřený Nosnost Rozměr A Rozměr B Rozměr C Rozměr D S-hák dlouhý otevřený a uzavřený Nosnost - Rozměr A - Rozměr B - Rozměr C - Rozměr D Rozměr R GH - Stohovací háky na plechy - hrotový GH 6 GH 8 GH 10 GH 13 GH 16 Nosnost - Rozměr A - Rozměr B - Rozměr C - Rozměr E GHP - Stohovací háky na plechy - plochý Nosnost - Rozměr A - Rozměr B - Rozměr C - Rozměr E Strana 12

13 VG - Spojovací člen řetězu Řetězové komponenty vysokopevnostní třídy 8 EN Označení VG 6 VG 8 VG 10 VG 13 VG 16 VG 20 VG 22 Průměr řetětzu Nosnost Technické Hmotnost parametry A C O R P S ,5 43 7,2 6,8 0,07 22, ,4 9 0, , ,5 15,5 0, , , ,5 26,5 2,20 VGT - Spojovací člen pro textilní úvazky ZHO - Zkracovací hák s okem ZHV - Zkracovací hák s vidlicí (s vidlicí a pojistkou) Označení VGT 6 VGT 8 VGT 10 VGT 13 VGT 16 VK (VK-P)- Zkracovací hák (s zkracovací hák s pojistkou) Průměr řetětzu Průměr řetězu Nosnost Technické parametry A B C D E F G H I Hmotnost 0,28 0,47 0,99 2,00 Označení Nosnost Technické parametry A D O R G H ZHO , , ,18 ZHO 7/8 7/ ,23 ZHO ,59 ZHO ,24 ZHO ,60 Označení Průměr řetězu Nosnost Technické parametry A B C G H R Hmotnost ZHV , ,5 7,5x17,5 0,20 ZHV-7/8 7/ x22,5 0,23 ZHV x31,5 0,59 ZHV x42 1,24 ZHV x51,5 2,60 PxL Hmotnost WA - Bezpečnostní hák s vidlicí a pojiskou WAO - Bezpečnostní hák s okem a pojiskou Prům. řetězu Označení Nosnost Technické parametry - A B C D E F PxL VK (VK-P) G ,5x17,5 0,21 VK (VK-P) ,5 9,5 10 9,5 23, x22,5 0,48 VK (VK-P) ,5 9,5 10 9,5 23, x22,5 0,48 VK (VK-P) , , x31,5 1,12 VK (VK-P) ,5 15, , x42 1,83 VK (VK-P) x51,5 2,83 Označení WAO 6 WAO 8 WAO 10 WAO 13 WAO 16 WAO 20 WAO 22 WAO 26 WAO 30 Pr. řetězu Nosnost Hmotnost Označení Nosnost Technické parametry - Hmotnost A A1 B C G H P R WA ,7 8,5 14, ,24 WA 7/8 7/ ,5 24,5 8,7 9, ,3 0,53 WA , ,2 13,5 23, ,95 WA , , , ,67 WA 16 WA ,00 5,70 WA , ,80 WA ,50 Prům. řetězu Technické parametry - Hmotnost A A2 D G H O R 25 20,5 8,5 14, ,5 80,5 0,27 29,5 24, ,5 0,50 35, , ,90 43,5 35,4 17, , ,50 52, , , , , , , ,00 Strana 13

14 WHO (WHV) Slévárenský hák WHO WHV OKE Slévárenský hák OKE BK Bezpečnostní hák Řetězové komponenty vysokopevnostní třídy 8 EN Označení WHO 6-8 WHO 7/8-8 WHO 10-8 WHO 13-8 WHO 16-8 WHO 18/20 Označení WHV 6-8 WHV 7/8-8 WHV 10-8 WHV 13-8 WHV 16-8 Označení OKE 7/8-8 OKE 10-8 OKE 13-8 OKE 16-8 OKE 18/20 OKE 26-8 OKE 32-8 Řetěz průměr 6 7/ Řetěz průměr 6 7/ Nosnost Technické parametry - L B E F G H 7/ , , , , , , ,0 Řetěz průměr Nosnost Technické parametry - A D G H O R ,5 11, , , Nosnost Technické parametry - A B C G H R PxD ,5 8,5 6, ,5x17, , x22, x31, , , x , , x51,5 Hmotnost 0,61 0,92 1,77 2,82 5,03 7,60 Hmotnost 0,70 1,10 1,70 3,60 5,60 Hmotnost BK Označení BK 5/6-8 BK 7/8-8 BK 10-8 BK 13-8 BK 16 BK 18/20 BK 22-8 Řetěz průměr /22 26 Nosnost L Technické parametry - B E F G H Hmotnost 0,41 0,73 1,5 2,7 5,6 7,9 11,2 BKG Bezpečnostní hák BKG LKN Bezpečnostní hák s otočnou hlavou S 320A a S322A Háky pro ocelová lana S 320A S 322A BKG 7/8-8 BKG 10-8 BKG 13-8 BKG 16 BKL Bezpečnostní hák s otočnou hlavou BKL LKN Označení Označení BKL 5/6-8 BKL 7/8-8 BKL 10-8 BKL 13-8 BKL 16 BKL 18/20 Označení LKN 7/8-8 LKN 10-8 LKN 13-8 LKN 16 Ozn. S 320A-0, ,7 19, ,4 19, ,3 S 320A-1 S 320A-1,5 S 320A-2 S 320A-3 S 320A-5 S 320A-7 Řetěz průměr Řetěz průměr /22 Řetěz průměr Nosnost Nosnost Nosnost Nosnost O H L K E 97,4 70,7 20,1 110,2 81,8 22,4 22,6 125,5 93,0 24, ,3 25,4 141,2 103,9 25, ,3 28,4 162,6 119,1 28, ,6 200,9 146,1 34, ,0 256,3 187,5 42,9 L L L Strana 14 B B Technické parametry - B Ozn. S 322A-1 S 322A-1,5 S 322A-2 S 322A-3 S 322A-5 S 322A-7 G Technické parametry - C Technické parametry - C E E F F Nosnost O 22,5 H 19,1 L 140 K , ,4 28, G G H H E ,6 46,0 Hmotnost 0,75 1,5 2,8 5,1 Hmotnost 0,64 1,1 2,0 3,8 6,8 10,8 Hmotnost 0,85 1,5 3,0 5, E

15 Montážní třmeny a šroubovací oka DIN 580 a DIN 582 Vysokopevnostní montážní třmeny (HA1) (HA2) (HC2) (HC1) A B C D DIN 580 DIN 582 DIN šroub s okem DIN matice s okem závit Nosnost () Nosn. 2 bodů 0-45 () Rozměry () d1 d2 d3 d4 h k l DIN 580 DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M Strana 15

16 Šroubovací oka, třmeny a otočné body Šroubovací oka - otočná PLAW PLBW PLDW PLGW LAT DSS ASWH Šroubovací oka - pevná APSR RSH RSHV RMH Šroubovací oka - otočná VLBG VRS-F VRS VRM VWBG-V Šroubovací oka - redukce RD - Redukce pro zvedací otočné body Strana 16

17 Navařovací komponenty, napínáky, izolační jeřábové spojky Navařovací body CC ASH APS - APSF LBS RS nerez VRBSS s pružinou VRBS bez pružiny VRBK Oko-hák Napínáky DIN 1480 Oko-oko Hák-hák Navařovací Systém SK - Otočná izolační spojka s ochrannou izolací až 1000 V SK oko-hák SK oko-oko SK spojka-hák SK spojka-oko SK spojka-spojka Strana 17

18 Automatický zvedací hák IS Po odjištění a uvolnění je hák připraven k další manipulaci Při zvedání dochází k automatickému uzavření háku Při uvolnění a naklonění dochází k automatickému otevření háku G D A B C Označení Pracovní zatížení Nosnost (t) Zatěžovací faktor 4:1 řetězy 5:1 ocel.lana Technické parametry A B C D E F G Hmotnost IS-2 2 1, ,0 IS-5 5 4, ,7 IS , IS , IS , KG Strana 18

19 Ploché ocelové řetězy bezpečnostní faktor 6 PZR - trojúhelníkové provedení Charakteristika a) Bezpečnostní faktor : 6 ch) Individuální označování a sledovatelnosti b) Norma : NI i) Dodávka s ES prohlášením c) Ocelová konstrukce odolává oděru a řezu j) Odolnost vůči teplotě, tukům a olejům d) Nýtované spojení po celé šířce C e) Šířka ok pomáhá vyvážit břemeno k) Šířka nosné plochy rozděluje zátěž aby nedošlo k poškození nákladu f) Přizpůsobivost k přenášenému materiálu g) Snížení škod při zatížení, opravitelné součásti h) Vyrobeno z ušlechtilé oceli a hliníku : ref 429 a 1419 l) Může být použit i v konfiguraci trojúhelníku m) Speciální délka : na vyžádání B A PZR Oko - oko standard L C Označení PZR 6 421B Nosnost A B C L m Hmotnost Hmotnost 1m ,0 2,3 PZR 8 421C ,0 3,1 PZR D ,0 4,6 PZR E ,0 6,1 PZR F ,0 7,6 PZR G ,0 11,4 L B C A PZR Oko - oko zdrhovací Označení PZR 6 PZR 8 427B 427C Nosnost A B C L m Hmotnost Hmotnost 1m 5,0 2,3 11,0 3,1 PZR D ,0 4,6 PZR E ,0 6,1 PZR F ,0 7,6 PZR G ,0 11,4 PZK Trojúhelníkové kování - Plochý řetěz s speciální pevnější konstrukcí Snížená šířka, z důvodů zabránění opotřebení při použití na mírném vychýlení Vynikající odolnost vůči vysoké teplotě, tukům a olejům Nýtované spojení po celé šířce C Šířka síťoviny pomáhá kontrolovat vyvážení zátěže Flexibilita, minimální pružnost snížení škod při zatížení, opravitelný Nerezová ocel a hliník: ref 430 a na vyžádání Speciální délka: na vyžádání L B C A PZK Oko - oko standard se speciální pevnější konstrukcí Označení PZK 6 PZK 8 PZK 10 PZK 15 PZK 20 PZK 25 PZK A 422B 422C 422D 422E 422F 422G Nosnost A B C L m ,0 23,0 27,0 43,0 70,0 89,0 108,0 Hmotnost 1m PZK Oko - oko zdrhovací se speciální pevnější konstrukcí PZK 6 PZK 8 PZK 10 PZK 15 PZK 20 PZK 25 PZK A 428B 428C 428D 428E 428F 428G Hmotnost 22,0 27,0 31,0 48,0 75,0 93,0 112,0 4,6 6,0 7,4 11,0 14,0 15,0 18,0 4,6 6,0 7,4 11,0 14,0 15,0 18,0 Strana 19

20 Textilní ploché pásy dvouvrstvé a čtyřvrstvé EN Možnost výroby jakékoliv délky do nosnosti 20t HB - Textilní pás plochý Oko - oko (dvouvrstvé a čtyřvrstvé) Celková délka HBE - Textilní pás plochý nekonečný (jednovrstvé - dvouvrstvé) Užitná délka Způsob vázání Nosnost v Označení pásu Barva pásu Šířka pásu Nosnost Kg HB HB HB HB HB HB HB HB HB s kovovým okem Ploché pásy s kovovými oky EN HB - s kov.okem zdrhovací Na veškerý dodávaný a vyráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 20

21 Nekonečné vinuté jeřábové smyčky EN Možnost výroby jakékoliv délky a nosnosti do 200t RS - Vinuté jeřábové smyčky nekonečné RSO - Vinuté jeřábové smyčky oko-oko RSO s zesíleným okem Označení Nosnost/Kg Výroba a použití v praxi Vnitřní výplň smyčky Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 21

22 Nekonečné smyčky Extreema s vysokopevnostním vláknem DYNEEMA 2006/42 / EG!!!!! NOVINKA!!!!! v oblasti přenášení a zdvihání břemen....unikátní...nejlehčí...nejpevnější...nejodolnější... Nekonečné smyčky s vnějším ochranným obalem Extreema a s vysokopevnostním vnitřním nosným vláknem DYNEEMA 1) Až 2,5 krát lehčí než standardní smyčky polyester a 8 krát lehčí než ocelová lana se stejnou kapacitou 2) Minimální pružnost prodloužení umožňuje přesné polohování a zvedání nákladu. 3) Nízká hmotnost umožňuje velmi snadnou ruční manipulaci s vysokými nosnostmi závěsů 4) Velice dobře se hodí k opakovanému cyklickému zvedání, díky ruční manipulaci výhod uvedených výše. 5) Kruhové smyčky DYNEEMA jsou velice šetrné k přenášenému materiálu a nedochází k žádnému poškození. 6) Žádné poranění rukou ve srovnání s použitím ocelových lan 7) Každá kruhová smyčka DYNEEMA je individuálně testována na 2x WLL. 8) Vyrábí se od 10t až do 200 tun provozního zatížení. 9) Užitné pracovní délky jsou k dispozici od 2,5 m až 30 metrů. 10) Hmotnost těchto závěsů je přibližně o 55% nižší než ve srovnání s polyesterem a přibližně o 80% nižší ve srovnání s ocelí. 11) Vrchní obal Extreema je speciálně navržený pro zvedání ostrých a těžkých ocelových svitků, ale vyhovují v mnohem širší škále přenosu těžkých a ostrých břemen. 12) Je až 15 krát pevnější než kvalitní ocel a až o 40% pevnější více než polyamidová vlákna. DYNEEMA Vnitřní extrémně pevné a odolné nosné vlákno. Extreema Vnější extrémně pevný a odolný ochranný obal Označení DYNEEMA 15 DYNEEMA 20 DYNEEMA 25 DYNEEMA 30 DYNEEMA 40 DYNEEMA 50 DYNEEMA 60 DYNEEMA 70 DYNEEMA 80 DYNEEMA 90 Nosnost Vnější šířka Průměr DYNEEMA DYNEEMA 120 DYNEEMA DYNEEMA DYNEEMA DYNEEMA Strana 22

23 Textilní přírodní a umělá lana (stáčená) JPP (Konopné) - Přírodní s polypropylenovou duší PPV Polyamidové vlákno (náhrada za perlonové) Plovoucí, ohebnější, ve vodě netvrdnoucí vlákno PP Polypropylenové vlákno Neplovoucí, tvrdší, ve vodě tvrdnoucí vlákno Lana stáčená (zapletená) Oko - oko (zapletené) Očnice - očnice (zapletené) Nekonečné - (zapletené) Nekonečné.- 2 pramen (zapl.) Nekonečné.- 4 pramen (zapl.) Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 23

24 Textilní úvazky z polyesterových smyček a plochých pásů Řetězové komponenty tř.8 a tř.10 Polysterové smyčky a pásy DIN Jednopramenné Oko - hák Dvoupramenné Oko - 2hák Třípramenné Oko - 3hák Čtyřpramenné Oko - 4hák Standardní propojení kovových dílů s textilním úvazkem Spojka VGT Texti. úvazek kombinovaný, vícepram. Spojení textilního úvazku Použití textilních úvazků Hák WAO Hák ASH - pro přímé zavěšení na textilní úvazky Na veškerý dodávaný a vyráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 24

25 Upínací pásy s ráčnou EN ,2 možnost výroby jakékoliv délky Hrotový hák Rámový hák Dodávané soupravy do dan Triangl hák Jednodílný pás Napínání ráčnou Opásací pás malou ráčnou Upínací pás s sponou Dvoudílná souprava od 1t do 3t Jednodílná souprava od 1t do 3t dan Dvoudílná souprava od 4t do 10t Šíře pásu () Upínací systém Povolené zatížení při obepnutí dan (:10) Povolené zatížení za přímého tahu dan (:10) 25 s malou sponou s střed. sponou s velkou sponou s malou ráčnou s malou ráčnou s malou ráčnou s střed. ráčnou s střed. ráčnou s velkou ráčnou Strana 25

26 Textilní pásy s ochranou SECUTEX dle EN P2 -Textilní pásy s ochranou proti oděru. Popruhy P2 jsou určeny pro břemena s drsným a hrubým povrchem. Povrchová ochranná vrstva z obou stran dosahuje extrémně silné odolnosti proti oděru a minimální možnosti sklouznutí z břemene. SX - Popruhy SX jsou opatřeny dvěma rozdílnými ochrannými vrstvami: Jedna, PU vrstva proti řezu a druhá vrstva proti oděru. PU vrstvu lze dodat různých úpravách: 1) S armaturovým (kovové penízky) povrchem 2) S broušeným povrchem Powerflex ochrana S2 - Vázací popruhy S2 jsou opatřeny z obou stran PU vrstvou proti řezu Možnost využití PU ochrany proti prořezu z obou stran nosného pásu. 1) S armaturovým (kovové penízky) povrchem 2) S broušeným povrchem Secutex ochrana Secutex ochrana Armatura pro extrémně ostré hrany Broušený povrch pro vyšší přilnavost pásu k břemenu PB.nosnost./.délka./.typ. (P2-SX-S2) C DC C DC C DC P2 - Textilní pásy s ochranou proti oděru. dle EN Označení PB PB PB PB PB PB PB PB P2-C P2-C P2-C P2-C P2-DC P2-DC P2-DC P2-DC Barevné značení pásu dle EN Fialová Zelená Žlutá Červená Maximální zatížení Nosnost [Kg] Šířka pásu [] Délka oka [] SX - textilní pásy s ochranou proti řezu a oděru Označení PB PB PB PB PB PB PB PB * S2 - textilní pásy s ochranou proti řezu Označení PB PB PB PB PB PB PB PB * SX-C SX-C SX-C SX-C SX-DC SX-DC SX-DC SX-DC S2 -C S2 -C S2 -C S2 -C S2 -DC S2 -DC S2 -DC S2 -DC Fialová Zelená Žlutá Červená Barevné značení pásu dle EN Fialová Zelená Žlutá Červená Fialová Zelená Žlutá Červená Barevné značení pásu dle EN Fialová Zelená Žlutá Červená Fialová Zelená Žlutá Červená 5t - Závěsná oka svařovaná Maximální zatížení Nosnost [Kg] * Maximální zatížen Nosnost í [Kg] * D link D link D link D link Šířka pásu [] D link D link D link D link Šířka pásu [] D link D link D link D link D link D link D link D link Délka oka [] D link D link D link D link Délka oka [] D link D link D link D link Strana 26 L1 Min. [m] 1,0 1,0 1,0 1,5 1,9 2,2 2,6 1,0 L1 Min. [m] 1,0 1,0 1,0 1,5 1,9 2,2 2,6 1,0 L1 Min. [m] 1,0 1,0 1,0 1,5 1,0 1,0 1,0 1,5 Šířka oka [] Šířka oka [] Šířka oka [] Tloušťka pásu [] Tloušťka pásu [] Tloušťka pásu [] Hmotnost pásu 1. m [] 0,9 2,5 4,3 10,2 1,6 3,0 4,7 11,6 Hmotnost pásu 1. m [] 1,0 2,7 3,6 10,6 1,7 3,1 5,1 12,1 Hmotnost pásu 1. m [] 1,4 2,9 5,0 11,2 2,1 3,6 5,7 13,0 Hmotnost ochrany 1m [] 0,3 0,6 0,8 1,4 0,3 0,6 0,8 1,4 Hmotnost ochrany 1m [] 0,4 0,8 1,3 2,2 0,4 0,8 1,3 2,2 Hmotnost ochrany 1m [] 0,8 1,4 2,1 3,7 0,8 1,4 2,1 3,7 P2 SX S2

27 Ochrany proti oděru a řezu z polyesterové tkaniny. Určené na ochranu textilních úvazků PVC Ochrnná hadice tloušťka cca 1,5 Ochrana SX Polyuretanový potah jednostranný, tloušťka 5 odolný proti řezu - pevný Ochrana S2 Polyuretanový potah oboustranný, tloušťka 5 odolný proti řezu - pevný Ochrana SF-1 Polyuretanový potah jednostranný násuvný, tloušťka 5 odolný proti řezu - posuvný Ochrana SF-2 Polyuretanový potah oboustranný klipový, tloušťka 5 odolný proti řezu - posuvný Ochrana Clip - SC Polyuretanový potah jednostranný klipový, tloušťka 5 odolný proti řezu - posuvný PUSKB PUKW-magnet. PUKW-bez mag PUPP PUSKK-lano PUSKK- řetěz AL - řetěz/lano HG 25 - Guma Hliník PULR-lano PULR-řetěz Strana 27

28 Ochranné návleky Extreema vysokopevnostním vláknem DYNEEMA 2006/42 / EG!!!!! NOVINKA!!!!! v oblasti přenášení a zdvihání břemen....unikátní...nejlehčí...nejpevnější...nejodolnější... Ochranné návleky Extreema EP-L1 až L9 Ochranné návleky Extreema 1) Nejvyšší odolnost proti prořezu jakéhokoliv materiálu. 2) Vynikající dynamická odolnost - minimální průtažnost 3) Vynikající dlouhodobá materiálová odolnost proti častému používání 4) Vynikající odolnost proti prořezu (viz graf) 5) Výjimečná flexibilita s vynikající odolností proti roztržení. 6) Mnohonásobně prodlužují životnost vázacím prostředkům. 7) Snadná montáž pomocí suchého zipu na problémových místech Fyzikální vlastnosti vláken DYNEEMA 1) Specifická hmotnost: 0,97 2) Prodloužení při WLL (%): 0,5 3) Prodloužení v použití: Podobně jako u ocelových lan pro vázací prostředky 4) Použitelné při teplotě: -50 C až + 65 C Nekonečné smyčky - RS WLL (t) Lano/řetěz Lano/řetěz EP-L0 EP-L1 EP-L1 EP-L1 EP-L1 EP-L1 EP-L2 EP-L2 EP-L2 EP-L3 EP-L3 EP-L4 EP-L4 EP-L5 EP-L6 EP-L6 EP-L6 EP-L7 EP-L7 EP-L7 EP-L7 EP-L8 EP-L8 EP-L8 EP-L8 EP-L9 EP-L9 EP-L1 EP-L1 EP-L2 EP-L2 EP-L2 EP-L3 EP-L3 EP-L4 EP-L4 EP-L5 EP-L5 EP-L6 EP-L6 EP-L7 EP-L7 EP-L8 EP-L8 EP-L8 EP-L9 EP-L9 EP-L9 na poptávku na poptávku na poptávku na poptávku Ploché pasy - HB Šířka pasu TYP EP-L0 EP-L1 EP-L2 EP-L3 EP-L4 EP-L5 EP-L5 EP-L6 EP-L7 EP-L7 EP-L8 EP-L9 Chemické expozice vláken DYNEEMA * 1) Plovoucí - vynikající na vodě 2) Odolné vůči vlhkosti 3) Velmi odolné proti většině chemikálií a mikroorganismů 4) Dobrá odolnost proti kyselinám a zásadám 5) Snížení hmotnosti (%): ve srovnání s ocelovým lanem <80% 6) Snížení hmotnosti (%): ve srovnání s smyčky polyester kolo <59% *Vždy se poraďte s výrobcem před použitím v oblasti chemikálií. Strana 28

29 Technika proti pádu Základní bezpečnostní postroje a záchranné prvky 1. Bezpečnostní postroje I4004 Polohovací pás I EN 361 I EN 361 EN 358 I4001- EN 361, EN 358, EN 813 I I4024 XXL EN 361, EN 358, EN 813 I4025 s reflexní vestou 2. Zachycovače pádu I EN 360 2,5m I EN 360 2,5m I EN 360 3,5m I EN 360 6m I EN m I EN m 3.Tlumiče pádu 4.Polohovací a spojovací lana I EN 355 I EN 355 I EN 355 I EN 355 I EN 354 1,8m 1,8m 1,5m 1,5m 1,5m - 1,8m Strana 29 I EN 354 0,85m - 1,35m I EN 360 2m

30 Technika proti pádu Základní bezpečnostní postroje a záchranné prvky Pracovní lano vyrobené ze stočeného polyamidu, průměr určené pro FA (A nebo B) - 10 metrů I EN 354 Pracovní lano vyrobené ze stočeného polyamidu, průměr určené pro FA (A nebo B) - 20 metrů I EN Karabiny + kotvení I4005 Karabina šroubovací 18 I4006 Kotva 18 I4062 Ocelový hák 55 I4032 Trojnožka 1,5-2,5m Záchranný navyják 20m 6.Soupravy + batohy I4035 Základní vymezující souprava I4036 Souprava vhodná k práci na střechách tvořená celotělovým postrojem, stočeným lanem o délce 10m, karabinou a zachycovačem pádu I4052 Pytel na výstroj 60 x 19 x 26 cm, objem 29l I4038 Taška na výstroj 60 x 19 x 26 cm, objem 29l I4037 Batoh na výstroj 45 x 36 x 18 cm I4034 Základní vymezující souprava Strana 30

31 Lisování a výroba z ocelových lan. Výroba v libovolných délkách ÚVAZKY Z OCELOVÝCH LAN - ZÁKLADNÍ PROVEDENÍ OKO - OKO OKO - 1HÁK OKO - 2HÁK OKO - 3HÁK OKO - 4HÁK NEKONEČNÉ OL Oko - 1Hák (bez pojisky) OL Hák - 1Hák (bez pojisky) OL Oko ZH- 2Hák (bez pojisky) OL Oko ZH- 3Hák (bez pojisky) OL Oko ZH- 4Hák (bez pojisky) OL Oko - oko zalisované OL Oko - oko zapletené OL - nekonečné zalisované OL - nekonečné zapletené A OL Oko ZH- 4Hák (bez pojisky) B OL Oko - 1Hák (s pojistkou) OL Hák - 1Hák (s pojistkou) OL Oko ZH- 2Hák (s pojistkou) OL - očnice - očnice OL - Oko-2-oko OL - Oko -2 pramen nekonečný OL Oko ZH- 3Hák (s pojistkou) OL - Oko - 4 pramen nekonečný OL Oko ZH- 4Hák (s pojistkou) A OL Oko ZH- 4Hák (s pojistkou) B Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 31

32 Kombinace ocelových lan a řetězových úvazků Ocel.lano - řetěz - ocel.lano 1-Hák - Oko-lano-řetěz 2-Hák - Oko-lano-řetěz 4-Hák - Oko-lano-řetěz Ocelové lano průměr Řetěz - tř.8 jmen.tloušťka Nosnost jednoho prvku Tabulka nosností ocelových lan pevnost 1770 Mpa ČSN EN pramenný úvazek 2 - pramenný úvazek 3-4 pramenný úvazek Nekonečný úvazek úhel rozevření průměr typy zavěšení lana ø nosnost úvazku nosnost úvazku nosnost úvazku nosnost úvazku nosnost úvazku Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 32

33 Nerezové upínací systémy Lisování nerezového lanového a spojovacího systému s využitím nejen v jachtařském prostředí, ale i v bytové a stavební architektuře. Nerezové lanové objímky, očnice, svorky i ocelová lana, Strana 33

34 Ocelová lana - metrážní (pozinková - černá) VÝBĚR LANA - Základní pojmy Konstrukce - Tímto pojmem se označuje vzájemné uspořádání jednotlivých konstrukčních prvků duše v laně. (typy pramenů ocelového lana) Pramen Pramen je prvek lana složený svinutím drátů uložených spárovitě ve stejném směru v jedné, nebo více vrstvách okolo středu. Kruhový pramen - Pramen, který je v kolmém řezu přibližně tvaru kružnice. Trojboký pramen - Pramen, který je v kolmém řežu přibližně tvaru trojúhelníku. Oválný pramen - Pramen, který je v kolmém řezu přibližně tvaru oválu. Plochý pramen - Pramen bez středového drátu v kolmém řezu je přibližně pravoúhlý Vinutí lana - Směr vinutí drátů v pramenu je buďto levý (s), nebo pravý (z), vztaženo k ose pramene. - Směr vinutí drátu v pramenu označujeme malým písmenem. z - pravé vinutí; dráty v pramenu stoupají z leva doprava s - levé vinutí; dráhy v pramenu stoupají z prava doleva 1 drátěné lano 2 drát 3 pramen 4 duše Směr vinutí pramenů v laně značení Z (stoupá zleva doprava) - pravé vinutí, S (stoupá zprava doleva) - levé vinutí, Kombinací vinutí drátů v prameni a pramenů v laně vznikají čtyři základní druhy vinutí ocelových lan. Podle vzájemného vztahu vinutí drátů v prameni a jednotlivých pramenů vzhledem k podélné ose lana, rozeznáváme tyto základní typy vinutí lan. sz, zs - protisměrně (křížově) vinuté pramenné lano, kde směr vinutí drátů vnějších pramenů je v opačném směru k vinutí pramenů vnějších v laně. sz - pravé protisměrně (křížově) vinuté lano zs - levé protisměrně (křížově) vinuté lano ss, zz - stejnosměrně vinuté pramenné lano, kde směr vinutí drátů v pramenech je ve stejném směru jako vnější prameny v laně. zz - pravé stejnosměrně vinuté lano ss - levé stejnosměrně vinuté lano Výška vinutí vzdálenost rovnoběžná s podélnou osou lana. Výška závitu (spirály) kolem osy lana. h - výška vinutí pramene H - výška vinutí lana Rozměr kruhového lana (d) (měření průměru) průměr kruhového lana je průměrem kružnice opsané ze středu lana po obvodu vnějších drátů. Průměr lana se měří na přímé části lana, bez zatížení (nebo max. do 5% F min), místa měření musí být od sebe vzdálena minimálně 1 m, na každém místě je nutné provádět dvě měření na sebe kolmá (viz ČSN EN ). Špatně Spávně Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 34

35 Ocelová lana - metrážní Značení ocelových lan Značení ocelových lan (vzor) 22 6x36 M IWRC 1770 B sz Počet drátů Průměr lana () Konstrukce Vnitřní duše lana Povrchová úprava Pevnost drátu a směr vinutí lana Symbol konstrukce (bez symbolu) Jednovrstvé vinutí S - Souběžné vinutí SEAL W F Warrington Filler WS - Kombinované souběž. vinutí-seal-warrington M - Křížové vinutí N - Smíšené vinutí Označení konstrukce duše FC - Duše z vláken IWRC - Duše z drátů WSC - Duše z drátěného pramene WC - Duše z ocele Vysvětlivky značení Průměr lana: Rozměr se udává v Počet drátů: 6x (počet motaných pramenů) x36 (Počet drátků v jednom prameni) Konstrukce: M - (Standard) Vnitřní i vnější drátky obvykle stejného průměru S - Obvodové drátky obvykle silnějšího průměru než vnitřní drátky Vnitřní duše: Pevnost drátu: Označení Povrchová úprava U Bez povlaku (holý) A Silně pozinkovaný B Pozinkovaný Označení způsob vinutí*smysl vinutí křížové (protisměrné) pravé křížové (protisměrné) levé stejnosměrné pravé levé sz zs zz ss az as stejnosměrné střídavé pravé střídavé levé Drátěná vnitřní duše Konopná vnitřní duše 1570Mpa 1770Mpa 1960Mpa 2160Mpa Povrchová úprava: Pozinkové - vhodné pro venkovní použití Holé (černé) - náchylné k povětrnostním podmínkám (nutné mazat) Označení Určení normy ČSN EN Pramenná lana pro všeobecné zdvihací účely ČSN EN Pramenná lana pro výtahy ČSN EN Pramenná tažná a nosná lana pro instalace lanovek navržených pro dopravu osob STANDARDNÍ šestipramenná ocelová lana ČSN ČSN ČSN ČSN ČSN x 7 = 42 drátů Textilní duše od Ø 2,00 19,00 Použití: Posunovadla, montážní, lyžařské vleky, signální, vrátková, na kotvení apod. 6 x 7 = 42 drátů Drátěná duše 7 drátů od Ø 2,00 16,00 Použití: Napínací, nosná a kotevní lana, ke stavbě letadel, silniční stroje apod. SEAL - šestipramenná ocelová lana ČSN ČSN x 19 = 114 drátů Textilní duše od Ø 3,15 24,00 Použití: Ůklonné dráhy a důlní lanovky, lana těžní, vrátková, tažná pro lanovky, výtahová, posunovací, vrtná zdvihadlová, rypadlová ČSN ČSN x 19 = 114 drátů Drátěná duše 19 drátů od Ø 3,15 16,00 Použití: Napínací, nosná,vrátková a kotevní lana, ke stavbě letadel, silniční stroje DIN x 37 = 222 drátů Textilní duše od Ø 6,00 35,00 Použití: Pro visuté lanovky, výtahová, rypadlová, jeřábová, lodní apod. DIN x 19 = 114 drátů Textilní duše od Ø 5,00 20,00 Použití: výtahová, jeřábová, rypadlová, vrtná, vrátková, těžná, pro svážné, důlní a visuté lanovky 6 x 19 = 114 drátů Drátěná duše 49 drátů od Ø 8,00 20,00 Použití: lana rypadlová, pro těžké provozní podmínky, jeřábová, vrtná. 6 x 27 = 162 drátů Textilní duše od Ø 10 22,00 Použití: lana těžná, vrtná, zdvihadlová, rypadlová, jeřábová, výtahová. Strana 35 6 x 27 = 162 drátů Drátěná duše 49 drátů od Ø 10 22,00 Použití: lana jeřábová, tažná, vrtná, rypadlová apod. 6 x 36 = 216 drátů Drátěná duše 49 drátků od Ø 18 56,00 Použití: pro visuté lanovky, rypadlová, jeřábová, těžná, vrtná. 8 x 36 = 288 drátů Drátěná duše 49 drátů od Ø 14 22,40 Použití: lana jeřábová, rypadlová apod. Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ

36 Ocelová lana - metrážní Druhy a použití HERKULES - vícepramenná ocelová lana ČSN ČSN ČSN JEDNOPRAMENNÁ ocelová lana ČSN ČSN x 7 = 126 drátů Textilní duše od Ø 4,00 18,00 Použití: pro speciální jeřáby a všude tam, kde je břemeno zavěšeno na jednom průřezu lana a není vedeno. 6x x7=221 drátů Textilní duše od Ø 12,50 20,00 Použití: pro speciální jeřáby a všude tam, kde je břemeno zavěšeno na jednom průřezu lana a není vedeno. 36 x 7 = 252 drátů Textilní duše od Ø 12,50 20,00 Použití: pro speciální jeřáby a všude tam, kde je břemeno zavěšeno na jednom průřezu lana a není vedeno = 7 drátů od Ø 1,00 3,15 Použití: jako výplň kabelů, nosné lano kabelů, bowdeny a jiné podobné účely = 19 drátů od Ø 1,00 3,15 Použtí: jako výplň kabelů, nosné lano kabelů, bowdeny a jiné podobné účely. Doporučené způsoby odvíjení Při odvíjení pozor na nečistoty, které mohou ulpět na lanu. Při odvíjení lana pozor na krutinu lana. Lana transportujte tak, aby nedošlo k poškození. Nedoporučené manipulace. Lana skladujte vždy v suchu. Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 36

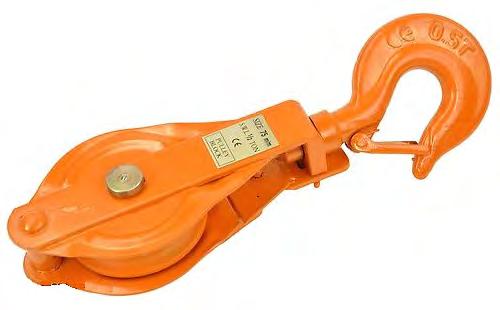

37 Kladky pro ocelová a konopná lana s otočným pojistným hákem Kladky pro konopná lana. Obecné kladkostroje K10, K11, K12 a K15 bez konopného a ocelového lana Obecný kladkostroj Nosnost ( t ) Počet kladek Maximální průměr lana () K 10 / 0,5t 0, K 11 / 1t K 11 / 2t K 12 / 0,3t 0, K 15 / 1t ,5 K 15 / 2t ,5 K 15 / 4t K 15 / 6t K 10, K 11, K 12 - pro textilní lana, K 15 - pro ocelová lana Zednické kladky Z500 Z 500/A Z 500/B Z 500/C Z 500/D Z 500/E Z 500/F Z 501 závěsu hák oko hák oko řetěz hák lano - hák Provedení S hákem bez krytu S okem bez krytu S hákem a krytem S okem a krytem S řetízkem S hákem a odklopnou bočnicí Samostatné konopné lano s hákem, délka 20 m Lano-Ø F - Lano F - Lano Technické parametry modelu DSRB Model Číslo výrobku Zatřídění do skupiny FEM/ISO Zatížení lana 90 Zatížení lana 180 Průměr lana DSRB S 90/ m/M DSRB S 90/ Dm/M DSRB S 145/ Am/M DSRB S 185/ m/M DSRB S 270/ m/M DSRB S 400/ m/M DSRB S 490/ m/M Model DSRB S Rozměry () 90/4 DSRB S 90/6 DSRB S 145/7 DSRB S 185/8 DSRB S 270/12 DSRB S 400/16 DSRB S 490/20 B C Ø D Ø D Ø Dm E H K L Ø M/M1 9/9 9/9 11,5/13 13,5/15 18/20 26/30 34/40 S Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 37

38 Směrové kladky Rychloběžná směrová kladka Interforst LR 240E nízká hmotnost díky slitině hliníku přesné vedení lana díky hluboké lanové drážce jednoduchý uzávěr šroub uzávěru s pojistkou proti ztrátě trvale mazané kuličkové ložisko materiál odolný vůči korozi ocelová rolna s vysokozátěžovým ložiskem vhodná rovněž k použití jako rychloběžná kladka v lanovkovém provozu šetří lano díky velkému průměru kladky 100 kn 50 kn 50 kn Lanové kladky LT pouzdro (kryt) z velmi pevného legovaného hliníku vysoká odolnost proti zlomu při nepatrné hmotnosti rolna kladka ze speciální umělé hmoty jednoduché zavěšení lana Pouze při nasazení ručních lanových navijáků Nejprodávanější směrová kladka ve Švýcarsku (Švýcarský kvalitní výrobek) Model Přípustná tažná síla dan Průměr kladky Max. průměr lana Hmotnost LR 240E ,8 Hliníkové směrové kladky jednoduchý a bezpečný uzávěr lano lze vkládat při visící kladce místo pro silné kulaté smyčky lité hliníkové pouzdro ocelová rolna 20 kn 10 kn 10 kn 40 kn 20 kn 20 kn 100 kn 50 kn 50 kn 130 kn 65 kn 65 kn Označení R 80 R 140 Přípustná tažná síla dan Průměr kladky Hmotnost 1 2,7 Označení LT blau LT rot Užitné zatížení dan ø kladky Max. ø lana 11,4 14 Hmotnost 1 4 Rychloběžná směrová kladka LR 140, LR 160E otevírací bočnice z litého hliníku ocelová rolna velmi kvalitní ložisko kladky otvírání a zavírání pomocí páčkového uzávěru speciálně pro rychloběžná lana tvrzená (vratné lano pro lanovku) Model Přípustná Průměr Max. Hmotnost tažná síla dan kladky ø lana LR ,1 LR 160 E/ ,5 LR 160 E/ ,3 LR kn 20 kn 20 kn LR 160E/12 LR 160E/16 60 kn 30 kn 30 kn Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 38

39 Směrové kladky pro přibližování dřeva Nejvíce prodávané Směrové kladky s otevírací bočnicí ocelová galvanicky pozinkovaná kladka s kuličkovými ložisky bočnice s očky s umělohmotnou vrstvou vložení lana snadno přes otevřenou bočnici 30 kn 50 kn 100 kn 15 kn 15 kn 25 kn 25 kn 50 kn 50 kn Označení SRL-B 10 SRL-IF 14 SRL-IF 16 SR 1000, SR 2000 Tažná sila / dan Průměr kladky Šířka kladky Max. průměr lana Hmotnost 1,95 4,3 9 Směrová kladka s otevírací bočnicí s otevírací bočnicí oběžná kladka z oceli pozinkovaná ocelová galvanicky pozinkovaná kladka s kuličkovými ložisky a šroubovým uzávěrem pro malé lanové navijáky, vyklízení slabého dříví, montážní kladka a stahovák stromů SR kn 5 kn 5 kn SR kn 10 kn 10 kn Spojovací třmen TYP B Spojovací třmen B Nosnost 4750 Spojovací třmen B Nosnost 6500 Spojovací třmen B Nosnost 8500 Model Přípust. taž. síla dan Průměr kladky Šířka kladky Max. prům. lana Hmotnost SR ,0 SR ,8 Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 39

40 Směrové kladky pro přibližování dřeva Směrová kladka s hákem Nicroman s otevírací bočnicí jednoduché vkládání lana díky sklopnému mechanismu otočný hák ocelová galvanicky pozinkovaná kladka s kuličkovými ložisky ideální pro práci s traktorovým bubnovým navijákem do 6 t IF 4000 Přípust. taž. Průměr Šířka Max. prům. Model Hmotnost síla dan kladky kladky lana IF ,7 40 kn 20 kn 20 kn IF kn 30 kn 30 kn IF kn 50 kn 50 kn IF ,9 IF ,0 Směrová kladka otevřená pro navijáková lana k přibližování v hustých porostech ocelová kladka s kuličkovým ložiskem, galvanicky pozinkovaná třmen pro upevnění textilního úvazku na strom lano lze vkládat přímo 25 kn 50 kn 12,5 kn 12,5 kn 25 kn 25 kn 80 kn 40 kn 40 kn Označení PRO 10 PRO 14 PRO 16 Přípust. taž. síla dan ø kladky max. ø lana Hmotnost 3,2 5,8 7,5 Směrová kladka F-16, F-24 Speciální pro 8-tunové lanové navijáky oběžná kladka z oceli s otevírací bočnicí čep se šroubem a jištěním přidržovací nos pro zajištění kulaté smyčky F kn 80 kn 80 kn F kn 120 kn 120 kn Model F-16 F-24 Přípust. taž. síla dan dan ø kladky max. ø lana 16 max 20 Hmotnost 10,5 19,3 Spojovací článek U10 pro směrové kladky PRO 10 U13 pro směrové kladky PRO 14/16 Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 40

41 Kruhová ocelová lana (zaplétaná) B C Technická charakteristika a) Pozinkové provedení v pevnosti 1770N/² a 1960N/² b) Speciální délky a velikost ok na vyžádání c) Flexibilní-ohebný a silný pás d) Široká nosná plocha L D A Výhody plochých ocelových lan a) Bezpečnostní faktor : 5 b) Individuální označování sledovatelnosti c) Standard : NA d) Norma : NI e) Dodáno s ES prohlášením Složení materiálu 8305 a) 3 prameny - délka ocel lana: 8 001, 8 001, nebo b) 4 hliníkové objímky 231 Složení materiálu 8315 a) 4 prameny - délka ocel lana: 8 001, 8 001, nebo b) 4 hliníkové objímky 231 Zapletené 6- pramenné ocelové lano pletené, ocelové lano - typ 8305 Označ. 8305A Nosnost Šířka oka (cca) C Velikost oka (cca) B 140 Průměr celkovéko lana (cca)d 15 Prům.použ.lan (cca) A 10 Celková hmotn. 1,0 Hmotnost metr 0,3 L m B ,6 0, C ,6 0, D ,5 1, E ,0 1, F ,0 2, G ,0 3, H ,0 4, J ,0 6, K ,0 8,9 6 Zapletené 8 - pramenné ocelové lano pletené, ocelové lano - typ 8315 Označ. 8315A 8315B 8315C 8315D 8315E 8315F 8315G 8315H 8315J 8315K Nosnost Šířka oka (cca) C Velikost oka (cca) B Prům. celkovéko lana (cca)d Prům.použ.lan (cca) A Celková hmotn. Hmotnost metr ,6 1,3 0, ,5 1,9 0, ,0 3,9 1, ,0 6,8 1, ,0 10,0 2, ,0 14,0 3, ,0 25,0 4, ,0 35,0 6, ,0 45,0 8, ,0 65,0 10,5 5 L m Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 41

42 Plochá ocelová lana (zaplétaná) AL Technická charakteristika a) Pozinkové provedení v pevnosti 1770N/² a 1960N/² b) Speciální délky a velikost ok na vyžádání c) Flexibilní-ohebný a silný pás d) Široká nosná plocha 8701-AL Výhody plochých ocelových lan a) Bezpečnostní faktor : 5 b) Individuální označování sledovatelnosti c) Standard : NA d) Norma : NI e) Dodáno s ES prohlášením Složení matriálu a) 2 prameny - délka ocelového lana: 8 002, nebo b) 2 hliníkové objímky 231 Ploché pletené ocelové lano - typ 8701 (8701-AL) Označ. 8701D 8701E 8701F 8701G 8701H 8701J 8701K 8701L 8701M Nosnost Velikost oka (cca) B Šířka pasu (cca) C Tloušťka pasu (cca) E Složení lana počet lan X ø lana X konstrukce lana X 3,6-7 X X 4,5-7 X X 6-7 X X 8-7 X X 9-7 X X 11-7 X X 13-6 X X 14-6 X X 16-6 X 36 5 L m Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 42

43 Ocelové navlékací punčochy pro kabely a lana RP 1-pramenné (standard) 2-pramenné (vyztužený) 3-pramenné (vyztužený) >> RP- 100 >> RP >> RP- 200 >> RP- 300 >> RP- 400 >> RP >> RP- 500 >> RP- 600 >> RP- 600-H >> RP- 600-G >> RP- 700 >> RP- 700-H >> RP- 700-G >> RP- 800 a RP- 900 >> RP N Strana 43

44 Nerezová ocelová lana a příslušenství Svorky a očnice pro ocelová lana Ocelová lana z pozinkovaných drátů opláštěno PVC v různých barvách Očnice DIN 6899 BF pozinkované Svorky pro ocelová lana DIN 741 Očnice DIN 3090 pozinkované Svorky pro ocelová lana DIN 1142 Vhodné pro zvedací účely Ocelová lana nerezová - metrážní Konstrukce 1 x 19 drátků Konstrukce 7 x 7 drátků Konstrukce 7 x 19 drátků Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 44

45 Bezpečnostní zvedací svěrky vertikální Samosvorná bezpečnostní svěrka s pevným závěsným okem CS Nosnost () Svěr. šířka () CS CSE CS CS CS CS CS CS Hmotnost () Samosvorná bezpečnostní svěrka s výkyvným závěsným okem CU-CUE Nosnost () Svěr. šířka () CU CU CU CU CU CU CU CU CU Hmotnost () Samosvorná svěrka určená pro břemena s povrch. tvrdostí do 37 HrC CS-H Nosnost () CS-0.75H CS-1.0H CS-2.0H CS-3.0H CS-4.5H CS-6.0H Svěrná šířka Hmotnost () () Samosvorná svěrka určená pro břemena s povrch. tvrdostí do 37 HrC CU-H Nosnost () Svěrná šířka () CU-0.75H CU-1.0H CU-2.0H CU-3.0H CU-4.5H CU-6.0H Hmotnos t () Samosvorná svěrka určená pro břemena nerezovým povrchem Nosnost () Svěrná šířka () CUR Hmotnost () 7.2 Samosvorná svěrka stavitelnou svěrnou šířkou Nosnost () Svěrná šířka () CSEU Hmotnost () 11 CUR CSEU-3 NOVINKA - Samosvorná svěrka s výkyvnou přítlačnou hlavou Nosnost () Svěrná šířka () CBT Hmotnos t () 4 B G C A () B () C () D () A CBT-V E () F () G () E D F Samosvorná svěrka s plochou přítlačnou čelistí Nosnost () Svěr.šířka () CNM CNM CNM-0.5G CNM CNM CNM CNM Hmotnost () Samosvorná svěrka s plochou stavitelnou přítlačnou čelistí CNMA Nosnost () Svěrná šířka () CNMA Hmotnost () 10 Strana 45

46 Bezpečnostní zvedací svěrky vertikální Bezpečnostní samosvorná svěrka - kloubová CBG TYP Nosnost Svěrná šířka CBG 0,5 t 0-15 CBG 1,0 t 0-20 CBG 2,0 t 0-25 CBG 3,0 t 0-30 CBG 5,0 t 0-50 Technické parametry A B D E F G H K Zvedací svěrky - horizontální Pákové zvedací svěrky - horizontální CH CH-1.0 CH-2.0 CH-4.0 CH-6.0 CH-8.0 CH-10.0 Nosnost Svěrná šířka Hmotnost v páru () () () 1000/2 2000/2 4000/2 6000/2 8000/ / /2 15/2 40/2 Nosnost v páru () CH-2.0/L CH-4.0/L CH-6.0/L CH-8.0/L CH-10.0/L 2000/2 4000/2 6000/2 8000/ /2 Svěrná šířka Hmotnost () () /2 30/2 32/2 44/2 Pákové zvedací svěrky - horizontální na tenké plechy CNMH CNMH-1 CNMH-2 CNMH-3 CNMH-4 CNMH-6 Nosnost v páru () 1000/2 2000/2 3000/2 4000/2 6000/2 Svěrná šířka Hmotnost () () Pákové zvedací svěrky - horizontální s přítlačnou pružinou Nosnost v páru () Svěrná šířka Hmotnost () () CHTV CHTV-1 CHTV-2 CHTV-3 CHTV-4 CHTV /2 2000/2 3000/2 4000/2 6000/ /2 18/2 20/2 30/2 30/2 Pákové zvedací svěrky - horizontální na tenké plechy CU-H Nosnost v páru () Svěrná šířka Hmotnost () () CHT-1.0 CHT /2 2000/ /2 16/2 Strana 46

47 Zvedací svěrky horizontální Pákové zvedací svěrky - horizontální stavitelné CHV Nosnost Svěrná šířka Hmotnost v páru () () () Nosnost v páru () Svěrná šířka Hmotnost () () CHV-1.5 CHV-1.5X CHV-3.0 CHV-3.0X CHV-4.5 CHV-4.5X 1500/2 1500/2 3000/2 3000/2 4500/2 4500/ /2 23/2 29/2 31/2 32/2 34/2 CHV-9.0 CHV-9.0X 9000/2 9000/ /2 51/2 CBV COBK CRC CBU CBL CBA CRK CBKN CPH CDK CBS CSH Strana 47

48 Závěsné zařízení Nosníkové svěrky CSV CSVW AC KSB PFC USC S3/10 S2/15 R3/5 P1/4 A3/10 B3/10 BA1/2 open A E opening B B C G J A D moer WLL WLL J C max D K L 90 K G H E 100 WLL 100 WLL 0 H B E D C A J G K A B C E B Bekopening G M L D C H N G H D standa rail ard 113 tot K Strana 48

49 Rozvírací kleště Rozvírací kleště na svitky drátů RKS RKSD Nosiče kolejnicových polí Nosiče kolejnic NKRn NK4 NK5 RKSDN Nosiče kolejnic přeprava a manipulace NK1MC NK1K NK1H NKPSPG NKPS NKP NKPP NK1MU NK1 Manipulační ramena a konstrukce pro manipulaci s kolejnicemi Strana 49

50 Svěrací kleště určené pro zdvihání břemen SKK SKKS SKK - Svěrací kleště na kámen SKK Q/A1-A2 jsou určeny pro závěsnou manipulaci s betonovými či kamennými bloky, jejichž uchopovací šířka je A1 až A2 a jejichž maximální hmotnost je Q. Podmínkou bezpečného uchopení je určitá poloha těžiště bloku. Bloky jsou uchopovány jednoduchými ozubenými čelistmi. Přepravní uspořádání je zajištěno ručně ovládaným záchytem. SKKS - Svěrací kleště na kámen stavitelné SKKS Q/A1-A2 jsou určeny pro závěsnou manipulaci s betonovými či kamennými bloky, jejichž uchopovací šířka je A1 až A2 a jejichž maximální hmotnost je Q. Podmínkou bezpečného uchopení je určitá poloha těžiště bloku. Přepravní uspořádání je zajištěno ručně ovládaným záchytem. Bloky jsou uchopovány jednoduchými ozubenými čelistmi. KKU KKULG KKU - Kleště na kámen univerzální KKU Q/A1-A2 jsou určeny pro závěsnou manipulaci s kamennými deskami, jejichž tloušťka pro uchopení je A1 až A2 a maximální hmotnost je Q. Kleštěmi KKU lze desku uchopit ve svislé nebo vodorovné poloze a překlopit do opačné polohy. Přepravní uspořádání je zajištěno ručně ovládanou pojistkou. KKUJG - Kleště na kámen univerzální s pojistkou KKULG Q/A1-A2 jsou určeny pro závěsnou manipulaci s kamennými deskami, jejichž tloušťka pro uchopení je A1 až A2 a jejichž maximální hmotnost je Q, přičemž svírací ramena mohou být zajištěna v otevřené i v sevřené poloze. Kleštěmi lze desku uchopit ve vodorovné poloze, překlápět do svislé polohy a buď nést ve svislé poloze nebo překlápět dále do vodorovné polohy. Podmínkou bezpečného uchopení je suchý a čistý povrch, přičemž povrch může být hladký. Desky jsou uchopovány plochými čelistmi s pryžovým drážkovaným obložením. Přepravní uspořádání je zajištěno ručně ovládanou pojistkou. SKB SKBR1 SKB - Svěrací kleště na bloky s hladkým povrchem - jednoruční SKB Q/A jsou určeny pro závěsnou manipulaci s betonovými, žulovými či ocelovými bloky, jejichž jmenovitá uchopovací šířka je A a jejichž maximální hmotnost je Q. Kleště mohou být vybaveny čelistmi s plochou čelistí a s obložením nebo ozubenými čelistmi. Přepravní uspořádání je zajištěno ručně ovládanou pojistkou. Podmínkou bezpečného uchopení je suchý a čistý povrch se součinitelem tření min. 0,4. SKBR1 - Svěrací kleště na bloky s hrubým povrchem SKBR1 Q/A1-A2 jsou určeny pro závěsnou manipulaci s betonovými, žulovými či ocelovými bloky, jejichž jmenovitá uchopovací šířka je A1 až A2 a jejichž maximální hmotnost je Q. Kleště mohou být vybaveny čelistmi s plochou čelistí a s obložením nebo ozubenými čelistmi. Podmínkou bezpečného uchopení je suchý a čistý povrch se součinitelem tření min. 0,4. SKK2 SKB A1 - A2 SKK2 - Svěrací kleště na kámen dvojité SKK2 Q/A1-A2 jsou určeny pro závěsnou manipulaci s hrubými betonovými či kamennými bloky, jejichž uchopovací šířka je A1 až A2 a jejichž maximální hmotnost je Q. Podmínkou bezpečného uchopení je maximální úchylka rovnoběžnosti uchopovaných stěn 10. Bloky jsou uchopovány ozubenými čelistmi a to jednou dvojitou a jednou jednoduchou. SKB A1-A2 - Svěrací kleště na bloky SKB Q/A1-A2 jsou určeny pro závěsnou manipulaci s betonovými, žulovými či ocelovými bloky, jejichž jmenovitá uchopovací šířka je A a jejichž maximální hmotnost je Q. Kleště mohou být vybaveny čelistmi s plochou čelistí a s obložením nebo ozubenými čelistmi. Přepravní uspořádání je zajištěno ručně ovládanou pojistkou. Podmínkou bezpečného uchopení je suchý a čistý povrch se součinitelem tření min. 0,4. SKI KTU SKI - Svěrací kleště na ingoty SKI Q/A1-A2 jsou určeny pro závěsnou manipulaci s ingoty o svěrací šířce A1 až A2 a max. hmotnosti Q v hutních provozech. Ingot je uchopován ozubenými, případně hrotovými čelistmi, které jsou výměnné. Provedení pro teploty vyšší jak 500 C je nutno požadovat při objednání. KTU - Kleště na tyče univerzální KTU Q/D1-D2 jsou určeny pro závěsnou manipulaci s tyčemi kruhového průřezu, s uchopovacím průměrem D1 až D2 a jejichž maximální hmotnost je Q. Kleštěmi lze tyč uchopit ve vodorovné poloze, překlápět do svislé polohy a následně nést ve svislé poloze. Podmínkou bezpečného uchopení je suchý, nemastný a čistý povrch, přičemž povrch může být hladký. Tyče jsou uchopovány plochými čelistmi s pryžovým drážkovaným obložením. Přepravní uspořádání je zajištěno ručně ovládaným záchytem. Strana 50

51 Svěrací kleště určené pro zdvihání břemen SKBB SKRD SKBB - Svěrací kleště na betonové bloky SKBB Q/A1-A2 jsou určeny pro závěsnou manipulaci s hrubými betonovými bloky, jejichž uchopovací šířka je A1 až A2 a jejichž maximální hmotnost je Q. Bloky jsou uchopovány širokými oblými čelistmi s polyuretanovým obložením. Podmínkou bezpečné funkce je minimální součinitel tření 0,4. SKRD - Svěrací kleště na kruhové desky SKRD Q/D1-D2 jsou určeny pro závěsnou manipulaci s hrubými deskami válcového tvaru, jejichž uchopovací průměr je D1 až D2 a jejichž maximální hmotnost je Q. Desky jsou uchopovány plochými čelistmi s polyuretanovým obložením, přičemž opěrná čelist je široká oblá a přítlačná čelist je úzká plochá. Přepravní uspořádání je zajištěno ručně ovládaným záchytem. Podmínkou bezpečné funkce je minimální součinitel tření min. 0,4. SKP SKSV SKP - Svěrací kleště na pakety SKP Q/A1-A2 jsou určeny pro závěsnou manipulaci s pakety, případně s tuhými krabicemi, jejichž jmenovitá uchopovací šířka je A1 až A2 a jejichž maximální hmotnost je Q. Kleště jsou vybaveny velkými plochými čelistmi, opatřenými pryžovým drážkovaným obložením.podmínkou bezpečného uchopení je suchý a čistý povrch se součinitelem tření min. 0,4. SKSV - Svěrací kleště na svitky vertikální SKSV Q/A1-A2/d1-d2 jsou určeny pro závěsnou manipulaci s ocelovými svitky, jejichž uchopovací šířka je A1 až A2, maximální průměr je d1 až d2 a jejichž maximální hmotnost je Q. Kleštěmi se svitek uchopuje za návin širokými plochými oblými čelistmi a a je zvedán ve vertikální poloze. Přepravní uspořádání je zajištěno automaticky fungujícím záchytem. Podmínkou bezpečného uchopení je dostatečná tuhost návinu, zajištěná páskováním. SKRW SKSD SKRW - Svěrací kleště na dřevěnou kulatinu těžké SKRWT Q/D1-D2 jsou určeny pro závěsnou manipulaci s dřevěnou kulatinou, jejíž uchopovací rozměr je D1 až D2 a jejichž maximální hmotnost je Q. Kulatina je uchopována hrotovými čelistmi na dvojitých zesílených ramenech. Přepravní uspořádání je zajištěno automaticky fungujícím záchytem. SKSD - Svěrací kleště na svitky drátů s vnějším uchopením jsou určeny pro závěsnou manipulaci se svitky drátů o maximální hmotnosti Q, při jmenovitém uchopovacím průměru svitku D.Kleště pracují s takzvaným automatem - to znamená pouze ovládáním jeřábu. Podmínkou pro použití kleští je tvar a tuhost svitků drátu. Tyto kleště jsou výhradně určeny pro manipulaci se svitky drátu. SKKO SKO - Svěrací kleště na obrubníky SKO Q/A jsou určeny pro závěsnou manipulaci s betonovými či kamennými obrubníky, jejichž jmenovitá délka je A a jejichž maximální hmotnost je Q. Kleště jsou být vybaveny čelistmi s plochou rýhovanou čelistí, přičemž obrubník je uchopován ve směru podélné osy. Podmínkou bezpečného uchopení je suchý a čistý povrch se součinitelem tření min. 0,4. SKOR SKORS SKOR - Svěrací kleště na obrubníky ruční SKOR Q/A1-A2 jsou uchopovací prostředek pro bezpečnou ruční manipulaci s obrubníky, či podobnými prvky ve výrobnách a na stavbách, jejichž uchopovací šířka je A1 až A2 a jejich hmotnost je Q. Podmínkou bezpečného uchopení je součinitel tření min. 0,4 SKORS - Svěrací kleště na obrubníky ruční stavitelné SKORS Q/A1-A2 jsou uchopovací prostředek pro bezpečnou ruční manipulaci s obrubníky, či podobnými prvky ve výrobnách a na stavbách, jejichž uchopovací šířka je A1 až A2 a jejich hmotnost je Q. Stavitelné provedení umožňuje dosáhnout většího rozsahu uchopovacích šířek. Podmínkou bezpečného uchopení je součinitel tření min. 0,4. Strana 51

52 Svěrací kleště Ruční nosiče betonových a stavebních výrobků Ruční nosič betonových bloků Ruční nosič betonové dlažby Ruční nosič betonové dlažby Ruční nosič betonové dlažby Univerzální ruční nosič betonových bloků Univerzální nosič stavebních bloků Nosič odpadních vík - pojízdný Ruční nosič zámkové dlažby Ruční nosič zámkové dlažby Strana 52

53 Svěrací kleště, ruční nosiče betonových a stavebních výrobků Demontážní zvedák zámkové dlažby Demontážní zvedák a nosič zámkové dlažby Demontážní zvedák a nosič zámkové dlažby Ruční zvedák beton. válců Ruční zvedák beton. profilů Ruční zvedák kamenných bloků Ruční zvedák betonových bloků Kleště na bloky Universální kleště na bloky Strana 53

54 Svěrací kleště Ruční nosiče betonových a stavebních výrobků Svěrací kleště na bloky - stavitelné Nosič krycích odpadových vík Nosič krycích odpadových vík Nosič ocelových štětovnic (larsen) Ruční nosič plochých kamenných bloků Mechanický nosič kamenných kvádrů SKOR SKORS SKKR Svěrací kleště na obrubníky Svěrací kleště na obrubníky Stavitelné Svěrací kleště na kulatiny Strana 54

55 Svěrací kleště Nosiče betonových skruží Nosič skruží-standard Pevnostně velice odolná lehká ocelová konstrukce pro přepravu a umístění betonových skruží. Výrobek je vyroben v souladu s Evropskými bezpečnostními předpisy REG-ulations a je vybaven bezpečnostní pojistkou. Neúmyslné sklouznutí (vysmeknutí) břemene z čelistí je zabráněno pomocí pružiny na každé svorce. Výhody: Nastavitelný upínací rozsah spec. šroubem Galvanizované řetězy pro těžké provozy podle DIN Ocelová lana dle DIN Řetězy dle DIN Nosnost čelist Svěrná Hloubka Délka Skruž Hm. Ozn.. material šíře řetězu průměr ozubení m max. 2m ozubení m max. 3m guma m max. 2m ozubení m max. 2m ozubení m max. 3m guma m max. 2m ozubení S pevným nastavením svěrné šíře 2.50 m max. 3m ozubení m max. 2m ozubení m max. 2m 55 Pro prefabrikované typy skruží DIN ozubení m max. 2m ozubení m max. 3m 68 Pro prefabrikované typy skruží DIN ozubení m max. 2m ozubení m max. 3m ozubení m max. 2m ozubení m max. 3m Nosič skruží-prodlouž. Pevnostně velice odolná, lehká ocelová konstrukce pro přepravu a umístění betonových skruží. Pro tenkostěnné skruže Pro kuželové skruže Pro pskruže potažené ochranným obalem Skruže podle DIN 4034, část 1 Skruže podle DIN 4034, část 2 Výhody: Galvanizované řetězy pro těžké provozy podle DIN Ozn. Nosnost čelist čelist material Svěrná šíře Délka Skruž řetězu průměr ozubení m max. 2m ozubení m max. 3m guma m max. 2m ozubení m max. 2m ozubení m max. 3m guma m max. 2m ozubení m max. 2m ozubení guma m max. 2m m max. 3m 150 Zvedací svěrky dle DIN a DIN Řetězy dle DIN Hm Nosič skruží-šachtový (předepjat pružin ) peciální automatické zvedací zařízení Ardu-ous. Navrženo pro všechny standardní šachtové skruže a kužele. Skruže ac-cording podle DIN 4034, část 1, skruže podle DIN 4034, část 2. Pro tenkostěnné šachtové skruže, a skruže chráněné. Kruhové skruže a kužely dle DIN 4034 Výhody: vysokopevnostní, pozinkovaný řetěz podle DIN Nosnost m. čelist Svěrná Délka Skruž Hm. Ozn. čelist material šíře Hloubka řetězu průměr ozubení m max. 2m ozubení m max. 3m guma m max. 2m ozubení m max. 2m ozubení m max. 3m guma m max. 2m ozubení m max. 3m ozubení m max. 2m 120 ozubení m max. 3m 140 Zvedací svěrky dle DIN a DIN Řetězy dle DIN Strana 55

56 Svěrací kleště Nosiče betonových skruží NS NSM NSV NS Nosič skruží - standard NSM Nosič skruží - montážní NSV Nosič skruží - vačkový Nosič skruží NS Q/A je závěsné uchopovací zařízení pro bezpečnou montáž skruží o hmotnosti Q a tloušťce stěny A ve výrobnách, ve skladech a při montáži skruží. Nosič skruží je tvořen třemi svěrkami, zavěšenými na trojitém lanovém nebo řetězovém závěsném prostředku. Nosič skruží montážní NSM Q/A je závěsné uchopovací zařízení pro bezpečnou montáž skruží o hmotnosti Q a tloušťce stěny A ve stísněných prostorových podmínkách na obvodu skruže. Nosič skruží je tvořen třemi svěrkami, zavěšenými na trojitém lanovém nebo řetězovém závěsném prostředku. Nosič skruží montážní vačkový NSV Q/A je závěsné uchopovací zařízení pro bezpečnou montáž skruží o hmotnosti Q a tloušťce stěny A ve výrobnách, ve skladech a při montáži skruží. Vačkový typ umožňuje dosažení většího rozsahu uchopovacích šířek. Nosič skruží je tvořen třemi svěrkami, zavěšenými na trojitém lanovém nebo řetězovém úvazku. Nosnost Q A2 A1 B J L H Hmotnost NS 2000/120 - lano NS-r 2000/120 - řetěz Nosnost Q A2 A1 B J L H Hmotnost NSM 1000/120 - lano NSM-r 1000/120 - řetěz NSM-r 2500/120 - řetěz Nosnost Q A2 A1 B J L H Hmotnost NSV-r 1500/140 - řetěz NSV-r 2500/ řetěz NSV-r 3000/180 - řetěz Strana 56

57 Svěrací kleště Nosiče betonových skruží NSS NKSK NST 1068 NSS Nosič skruží - stavitelný NKSK Nosič kuželových skruží NST Nosič skruží - torzní Nosič skruží stavitelný NSS Q/A je závěsné uchopovací zařízení pro bezpečnou jeřábovou manipulaci se všemi typy skruží či jiných betonových stavebních prvků o hmotnosti Q při uchopovací šířce A ve výrobnách a na stavbách. Nastavitelná šířka záběru umožňuje uchopení i prvků, které nemají po obvodě stejnou tloušťku stěny. Nosič skruží je tvořen třemi svěrkami, zavěšenými na trojitém lanovém nebo řetězovém závěsném prostředku. Nosič kuželových skruží křížový NKSK je závěsné uchopovací zařízení pro bezpečnou jeřábovou manipulaci s beton. kuželovými skružemi. Torzní tuhost a robustní ocelové konstrukce pro přepravu a umístění šachtové skruže a kužele. Určeno pro horizontální přepravu různých typů betonových skruží, podle individuálního polohování ložiskového kroužku. Neúmyslné sklouznutí nákladu zabraňuje gumový povrh lamelové upínací čelisti. Nosnost Q A2 A1 B L H Hmotnost G NSS 2000/250 - lano NSS-r 2000/250 - řetěz NSS 2500/250 - lano NSS-r 2500/250 - řetěz Nosnost Q d D D1 T1 T2 V1 V2 V3 Hmotnost G NKSK 501/690/ Nosnost Q A2 Hmotnost G NST ! 40! 46 A1 Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 57

58 Nosiče sudů Přeprava a manipulace se sudy Nosič sudů DG10 Je inovativní patentovaný vynález pro rychlé a bezpečné přenášení 220 litrových ocelových i plastových sudů o průměru obruby (ráfku) 570 až 610. Sudy lze zvedat a pokládat libovolně z horizontální do vertikální polohy a zpět. Libovolně lze vyzvednout sudy z prostředních řad jiných (zarovnaných) sudů. NOVINKA NOVINKA TYP DG10 Nosnost: 1000 / 220L Rozevření čelistí: od 570 do 610 Hmotnost: 8 Kg Ideální použití pro ocelové i plastové sudy Strana 58

59 Nosiče sudů Přeprava a manipulace s sudy NSV 500 /600 Vertikální bez pojistky NSVG 300 /600 Vertikální s pojiskou NSH - NSHG 500/900 Horizontální bez pojistky, s pojistkou NSO 300/600 Okrajový NSVA 750 /600 Nosič sudů vertikální osový NSU 150 (300 a 500) /600 Nosič sudů univerzální Nosič sudů univerzální NSU Q/D je určen pro závěsnou manipulaci se sudy, případně plastovými nádobami o max. hmotnosti 500 při jmenovitém průměru sudu 600. DH 250 Vozík pro zvedání a vyklápění sudů DM 365 Vozík pro zvedání a vyklápění sudů DTS 10/680 Nosiče sudů pro vysokozdvižné vozíky DTS 10/680 Přepravní podvozek na sudy Strana 59

60 Permanentní břemenové magnety CPPML a Ultralift Označení Max zatížení Kg Minimální tloušťka materiálu Technické parametry Plochý Kruhový Min/max materiál materiál Ø W L H I CPPML CPPML CPPML CPPML CPPML CPPML CPPML CPPML Upozornění:!!!!!! Provozní teplota magnetu nesmí překročit - max 80 Hmotnost Permanentní břemenové magnety Ultralift LM a Ultralift TP E F B A D C Ultralift LM Model Hmotnost () Rozměry () A B C D E F SWL () Plochý průřez Tloušťka Délka min max () () SWL () Tloušťka min () Délka max () LM LM LM LM Kruhový průřez LM Ultralift TP Model Hmotn. Rozměry () () A B C D E F Tloušťka Tloušťka Tloušťka Tloušťka materiálu materiálu materiálu materiálu Max Nosnost Max Nosnost Max Nosnost.délka ().délka () délka. () () () () Nosnost () Max ḋélka () TP TP Strana 60

61 Permanentní břemenové magnety MaxX a ruční magnety Technické parametry Podmínky zatížení Plochý Parametry nosností Model Max. zatížení Min. tloušťka Max. délka MaxX MaxX MaxX MaxX MaxX Max.prům. kulatiny MaxX MaxX MaxX Model hmotnost A B rozměry C D E F G MaxX MaxX MaxX MaxX MaxX oválný MaxX MaxX Křivky výkony při změnách tloušťky materiálu MaxX 2000 (5600 dan) Síla (dan) MaxX 1500 (4400 dan) MaxX 1000 (3000 dan) MaxX 500 (1500 dan) MaxX 250 (800 dan) Ruční magnety GP Minimální tloušťka () WRM Nosnost: 20 Nosnost: 250 / 80 MC-2 MC-2 Super steel Nosnost: 1,4 a 2,9 HM-S1 Nosnost: 50 Strana 61

62 Závěsné jeřábové váhy Závěsná digitální váha OCS-20A ( do 50 ) Váživost do () Dílek (g) OCS-20A/ OCS-20A/ Funkce HOLD pro přidržení výsledku na displeji Funkce TARE pro odečítání obalu či vážicí nádoby Váha pro rybáře s metrem a hliníkovou konstrukcí. Nahrazuje svojí funkcí klasický mincíř. Závěsná digitální váha OCS-L1 ( do 300 ) Váživost do () Dílek (g) OCS-L OCS-L Váha pro rybáře s metrem a hliníkovou konstrukcí. Nahrazuje svojí funkcí klasický mincíř. Jeřábové váhy OCS-01 ( do 500 ) Váživost () Dílek (g) OCS-01/ OCS-01/ OCS-01/ OCS-01/ Bez závěsných komponentů ( oko, spojky, hák ) Jeřábová váha OCS-01 M ( do 1000 ) Váživost Dílek () () OCS-01 M/ ,5 OCS-01 L /1000 L- Displej LCD, 5 míst, velikost 30 M -Displej LED červený, 5 míst v.30 Jeřábová váha OCS-A ( do ) Váživost do () Dílek () OCS-A/ OCS-A/ OCS-A/ OCS-A/ OCS-A/ Strana 62

63 Závěsné jeřábové váhy Jeřábové váhy CAS-J1 ( do ) Možnost ověření na obchodní váhu Váživost Dílek J1AS 300 ano 300 0,1 J1AS 600 ano 600 0,2 J1AS 1500 ano ,5 J1AS 3000 ano J1AS 6000 ano J1AS ano J1AS ne J1AS ne J1AS ne J1AS ne J1AS ne Jeřábová váha je dodávána včetně bezdrátového dálkového ovládání a závěsných komponentů a s možností úředního ověření na obchodní váhu (sdělíme na vyžádání). Bez ověření se váha používá jako standardní technologická váha. Příslušenství pro jeřábové váhy CAS-J1 Popis J1-DPD-TERM Dálkový přenos dat do 100 m - vysílač + přijímač pro terminál J1-TERM. J1-TERM J1-DPD-BT30 J1-DPD-BT100 J1-PD J1-PM Tiskárna s displejem s možností zadávat názvy až 6000 položek zboží, spojení přes J1-DPD. Dálkový přenos dat do 30 m vysílač + přijímač pro přenos dat z váhy do PC, na tiskárnu nebo na vzdálený displej. Dálkový přenos dat do 100 m vysílač + přijímač pro přenos dat z váhy do PC, na tiskárnu nebo na vzdálený displej. Přídavný vzdálený displej, velikost číslic 75, spojení přes J1-DPD Paměťový modul pro sčítání navážek. J1-PT Tiskárna vážních lístků, spojení přes J1-DPD. J1-PROTECT - Ochranný štít proti vysokým teplotám. J1-AK12V9Ah - Náhradní akumulátor. J1-POWER - Náhradní nabíječka. J1-DO01 - Náhradní dálkové ovládání. Jeřábová váha CASTON II a III ( do ) CASTON II CASTON II/2000 CASTON II/3000 CASTON II/5000 Váživost do () Dílek () CASTON III CASTON III BT CASTON III / CASTON III / CASTON III / CASTON III BT/2000 CASTON III BT/3000 CASTON III BT/ Strana 63

64 Ruční zvedáky, pákové a řetězové kladkostroje, lanové napínáky Řehtačkové zvedáky s válečkovým řetězem RZV Nosnost Zákl.zdvih ( t ) ( m ) RZV/0,8t 0,8 1,5 RZV/1,6t 1,6 1,5 RZV/3,2t 3,2 1,5 RZV/5t 5 1,5 RZV/6,3t 6,3 1,5 Řehtačkové zvedáky s článkovým řetězem Z310 Z 310/0,5t 0,5 Z 310/1t Z 310/1,6t 1,6 Z 310/3,2t 3,2 Z 310/5t Nosnost ( t ) 1 5 Zákl.zdvih ( m ) 1,5 1,5 1,5 1,5 1,5 Řehtačkové zvedáky s článkovým řetězem RZC RZC/0,8t RZC/1,6t RZC/3,2t RZC/5t RZC/6,3t Nosnost ( t ) 0,8 1,6 3,2 5 6,3 Zákl.zdvih ( m ) 1,5 1,5 1,5 1,5 1,5 X-LINE Pákové kladkostroje TYP X-LH X-LINE Řetězové kladkostroje TYP X-CH F A C E CSZ Body - Lanové zvedáky D B CSZ-0.8 CSZ CSZ-3.2 Nosnost A () B () C () D () Hmotnost E () () LZ 30-10/0,8t/10m 30-10/0,8t/20m 30-10/0,8t/30m 30-10/0,8t/40m 30-00/1,6t/10m 30-00/1,6t/20m 30-00/1,6t/30m 30-00/1,6t/40m 30-11/3,2t/10m 30-11/3,2t/20m 30-11/3,2t/30m 30-11/3,2t/40m Strana 64

65 Lanové elektrické kladkostroje lanové ruční napínáky lanové elektrické navijáky GSZ - 200, 250, 400, 600, 1000 Elektrický pojezd GLK 1000 Závěsné rameno Pevný Příslušenství Hákový Nosnost: 600 Délka: 1100 Otáčení: 75 LxBxH: 820x100x430 Hmotnost: 8,5 Pro průměr: 50 Určeno pro typ kladkostroje: GSZ 100/200 GSZ 200/400 GSZ 300/600 Ruční lanové napínáky Ruční lanové navijáky Elektrické lanové navijáky GHS Kg 10 M 1200 Kg / 12 V GHS Kg 20 M 1800 Kg /12 V Technické parametry GSZ 100/ / / /400L 300/ /1000 Napětí jednofázového motoru (V/Hz) Jmenovitý výkon motoru (W) 230/ / / / / / Max.nosnost s vratnou kladkou () 100/ / / / / /990 Max.výška zdvihu/výška s kladkou (m) 11/5,5 11/5,5 11/5,5 11/5,5 11/5,5 12/6 Délka lana/průměr lana (m/) 12/3 12/3 12/3,8 12/3,8/9m 12/4,5 12/5,5 Třída ochrany I I I I I I ochrany I/IP 54 B I/IP 54 B I/IP 54 B I/IP 54 B I/IP 54 B I/IP 54 B Hmotnost () , Strana 65

66 Stavební lanové vrátky MINOR P-150 MINOR P-200 MINOR PF-200 MINOR 2003 Technické parametry P-150 P-200 PF Nosnost () Rychlost zdvihu (m/min) Délka lana (m) Průměr lana () Pevnost lana () Jmenovitý výkon motoru (W) Napětí jednofázového motoru (V) Ovládací napětí (V) Poloměr otáčení () Úhel otáčení ( ) Hmotnost () Šířka Rozměry () Délka Výška / MINOR MILLENIUM MILLENIUM PLUMA 325 a 500 MINOR MILLENIUM PORTICO 325 a 500 MINOR MILLENIUM POLIPLASTO 325 a 500 Technické parametry Nosnost () 325 Rychlost zdvihu (m/min) 24 Délka lana (m) 30 Průměr lana () 5 Pevnost lana () 1980 Jmenovitý výkon motoru (W) 1580 Napětí jednofáz. motoru (V) 230 Ovládací napětí (V) 48 Poloměr otáčení () 950/1160 Úhel otáčení ( ) 200 Hmotnost () 60 Šířka 400 Rozměry () Délka 1060 Výška 640 Strana 66 MILLEN. PORTICO PLUMA POLIPLASTO

67 Stavební lanové vrátky MINOR DUPLO MILLENIUM BASE 325 a 500 Technické parametry MINOR DUPLO MILLENIUM BASE Nosnost () Rychlost zdvihu (m/min) 20/40 Délka lana (m) Průměr lana () Pevnost lana () Jmenovitý výkon motoru (W) 370/ Napětí jednofázového motoru (V) Ovládací napětí (V) Délka ovládacího kabelu (m) 3 Hmotnost () Šířka Rozměry () Délka Výška Příslušenství pro stavební vrátky Dopravní výklopka 60L, dopravní plošina Stropní rozpěra, okenní rozpěra, střešní podpěra MINOR P-150 MINOR P-200 MINOR PF-200 MINOR 2003 MINOR MILLENIUM MINOR BASE 325 MINOR PORTICO 325 MINOR PLUMA 325 MINOR POLIPLASTO 325 MINOR P-150 MINOR P-200 MINOR PF-200 MINOR 2003 MINOR MILLENIUM MINOR BASE 325 Klemy na lešení Boxy na zátěž Kladka Závěs komplet Úchyt POLIPLASTO s koncovým spínačem MINOR P-150 MINOR P-200 MINOR PF-200 MINOR PORTICO 325 MINOR PORTICO 500 BASE 325 BASE 500 MINOR DUPLO POLIPLASTO 325 (3x karabina) POLIPLASTO 500 Strana 67

68 Elektrické kladkostroje Historický vývoj kladkostrojů Liftket Verze 1/00A 9.1/00S základní verze s hákovým závěsem s elektrickým nebo ručním pojezdem Verze 13/00X základní verze s hákovým závěsem s elektrickým nebo ručním pojezdem Strana 68

69 Závěsy pro přenos palet Závěsy tohoto typu samočinně a technicky bezpečně vyvažují polohu těžiště Závěs EZS Závěs EZP Strana 69

70 Závěsy pro přenos palet Atypické provedení dle přání popřípadě vašeho zadání Strana 70

71 Speciální závěsy paletové vidle pro široké využití ve stavebnictví MBA/MB - automatické 0,6-3t MBA/A - samovyvažovací 0,6-3t MBA-ZN - pozinkované 0,6-3t MBACR/MBCR - manuální 1-2t MBRA - teleskopický samostav 1-3t MBRA-CP - s ochrannou sítí 1-3t MBL-A - samovyvažovací pev.0,6-3t MBRA-ZN-teleskop. samostav 1-3t MBRA-E-teleskop.automat 1,5-3t ITA - samovyvažovací 0,6-2t ITA-4D - 4x vidlice samovyvaž. 2t MBR-4D - 4x vidlice vyvážená 2t Strana 71

72 Výroba jeřábových traverz Základní rozdělení Možné druhy zavěšení. Dvouhák - kotva Jednoduchý hák JTP - Jeřábová traverza pevná -háková JTS - Jeřábová traverza stavitelná JTP - Jeřábová traverza pevná (lehká) JTPN - Jeřábová traverza pevná (násobná) JTPR - Jeřábová traverza pevná (rozpěrná) JTP 2J - Jeřábová traverza pevná (dvoujeřábová) Strana 72

73 Výroba jeřábových traverz Jeřábové traverzy stavitelné JTS2T - Jeřábová traverza stavitelná - teleskopická JTS2T - teleskopická - ruční JTS3T - mechanická stavitelná JTSK - křížová stavitelná Veškeré typy a provedení dle požadavku, s možností vlastního návrhu JTSH - stavitelná háková JTSH - háková násobná JTS - stavitelná standard JTS - stavitelná řetězová JTS - háková násobná JTSH - Big Bag JTS - vyvažovací mechanická JTSK - otoč. JTS - standard (s stojanem) Strana 73

74 C-háky Bez protizávaží - vyvážené - překlápěcí Veškeré typy a provedení dle požadavku, s možností vlastního návrhu CH C-háky bez protizávaží CHV1 C-háky vyvážené CHV/2 C-hák vyvážený na dvouhák CHV/P C-hák vyvážený na čep CHVC C-hák vyvážený chráněný Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 74

75 C-háky Bez protizávaží - vyvážené - překlápěcí Veškeré typy a provedení dle požadavku, s možností vlastního návrhu HCV C-hák vyvážený na cívky CHP C-hák překlápěcí C-hákem překlápěcím lze úzké svitky zvedat z polohy horizontální ( naležato ) do polohy vertikální ( nastojato ) uchopením za vnitřní hranu. Při zvedání se svitek opírá o protilehlou vnější hranu a překlápí se do polohy vertikální ( nastojato ) a při dalším zvedání již v této poloze lze svitek přenášet a následně ukládat např. do prisma nebo do stojanu s jištěním proti pádu. Podmínkou použitelnosti je poměr mezi vnitřním průměrem svitku D1 a šířkou svitku B. Průměr D1 musí být o 30% větší než šířka svitku B. S překlápěcím C-hákem nelze svitky překlápět z polohy vertikální ( nastojato ) do polohy horizontální ( naležato ). CHPS C-hák překlápěcí stavitelný Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 75

76 ROTOMAX COMPACT Otáčecí zařízení Rotomax RV Nosnost: 1,000-10,000 Rotomax R-Compact Nosnost: Rotomax RVM - VARIO Nosnost: 10,000-50,000 Rotomax RVE Nosnost: Uvedená obrazová a nákresová dokumentaceje součástí standardního provedení otáčecího zařízení Rotomax. Lze upravit způsob zavěšení podle vašich požadavků. Rotomax RV Rotomax RV Nosnost:. 1-10t je snadno přepravitelný přímo na jeřáb, do místa pracovního výkonu. Specifickou výhodu nekonečného otáčení je jeho mobilita. U otáčecích kladek lze ručně měnit vzdálenost mezi nekonečným pásem. Třífázové napájení: 400 V 50 Hz Pomocí kabelového dálkového ovládání lze posouvat kladky povelem "vlevo","vpravo", "nouzové zastavení". Rotomax RE Rotomax RE Nosnost:. 3-20t je snadno ovladatelný a vysoce mobilní. Zařízení lze přímo zavěsit na hák jakéhokoliv jeřábu. Chceteli otáčet, postačí připojit pouze napájení. Všechny modely Rotomax mohou být vybaveny dodatečným bočním seřízením zatěže (elektrické nebo mechanické) a automatickým zatížením stabilizátoru. Jako prostředek zvedání lze zvolitřetěz nbo plochý pás (s možností polyuretanové ochrany) Oddělené otáčecí zařízení je sladěno synchronizačním systémem. Rozsah dodávky :. Standardní zařízení na hák jeřábu, s kabelem a dálkovým ovládáním. Rotomax R - COMPACT Rotomax R - Compact Nosnost:. 1-30t Toto otáčecí zařízení lze pověsit přímo na hák jeřábu bez jakýchkoliv úprav. V případě potřeby, lze zavěsit dvě otáčecí zařízení kompaktně a následně spárovat dohromady. Poté ovládání otočného zařízení probíhá pomocí jediného dálkového ovladače, který ovládá obě dvě zařízení současně ve vzájemné synchronizaci. Chcete li pracovat s větším zatížením, je nutné provádět otáčení za použití ocelového plochého lana nebo dopravních řetězů. Pro zajištění otáčení břemen s části s ostrými hranami je nutné použít speciálním magnetické ochrany. Třífázové napájení: 400 V 50 Hz. Rotomax RVM - VARIO Rotomax RVE - VARIO Rotomax RVM Nosnost : t Umožňuje otáčet zavěšené břemeno kolem své osy o hmotnosti až 50 tun na speciálních popruzích nebo řetězech, které jsou poháněny elektromotory umístěnými na speciální nosné traverze. Ocelové konstrukce, rámy, bloky motorů, desky, různé druhy vybavení, a jiné objekty mohou otočit, převrátit, bez časově náročné přípravy. To vše na velmi vysoké úrovni bezpečnosti! Velice výkonné otáčecí zařízení, u kterého lze měnit libovolně vzdálenost mezi nosnými pasy. Třífázové napájení: 400 V 50 Hz. Rotomax RVE Nosnost: t. je revoluční univerzální otáčecí zařízení pro naklápění a otáčení velkých břemen, včetně různých tvarů nákladů a nejnáročnějších rozměrů. I při zvýšené hmotnosti otáčecího zařízení lze ručně měnit vzdálenost mezi nosnými pásy. Umístění nákladu : Při otáčení těžkých břemen lze použít motorovou brzdu, která usměrňuje plynulost a rychlost otočení. Velice výkonné otáčecí zařízení u kterého lze měnit libovolně vzdálenost mezi nosnými pasy při zachování msximální bezpečnosti. Neschopnost otáčení a manipulace s objemnými břemeny je často způsobuje poškození otáčených břemen. Strana 76

77 ROTOMAX Otáčecí zařízení ROTOMAX R - COMPACT Pozice č.: 1 Závěsné oko 2 Standardní zavěšení 3 Středové zavěšení (volitelně) 4 Ocelový plášť 5 Otočné kladky 6 Opěrné nohy 7 Textilní plochý pás nebo řetěz * 8 CEE zástrčka, 5-pólů 9 Ovládací kabel 10 Ovládací panel 11 Doraz pro kontrolu min. úhlu *) U ROTOMAX R ne pro textilní pasy, pouze pro ocelová lana. ROTOMAX, elektrické ovládání: Polohování: Motorovou brzdou Připojka: 380/400 V 50 Hz (třífazové napájení) Ovládací napětí: 24 V Ochrana: IP 54 Ovládací panel: Ovládací tlačítka panelu vlevo / vpravo Ovládání: Ovládací kabel 6m. Rozsah dodávky: Základní jednotka se závěsným okem na hák jeřábu, 6 m ovládacího kabelu s tlačítkem na příkazovém panelu doleva / doprava a nouzové zastavení, 380/400 V, 50 Hz třífázové, ovládací napětí 24 V, s zástrčkou CEE, 5-pólů. *) Hmotnost bez pasů Technická data: R 1000/0.6 R 1000/1.1 R 1000/2.0 R 2000/0.6 R 2000/1.1 R 2000/2.0 R 3000/0.6 R 3000/1.1 R 3000/2.0 R 5000/0.6 R 5000/1.1 R 5000/2.0 R 10000/1.5 R 10000/2.0 R 10000/3.0 R 20000/2.0 R 20000/3.0 R 25000/2.5 R 30000/3.0 Nosnost A B B C D E F G H I Výkon / ED kw / % 0,4/10 0,4/10 0,4/10 0,4/10 0,4/10 0,4/10 0,4/10 0,4/10 0,4/10 0,7/10 0,7/10 0,7/10 0,75/40 0,75/40 0,75/40 1,5/40 1,5/40 2,2/40 2,2/40 Točivý moment Nm Rychlost otáčení m/min 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,8 2,8 2,8 2,8 2,8 2,6 2,6 Hmotn.* ROTOMAX RV - VARIO Pozice č.: 1 Závěsné oko 2 Závěsný rám 3 Nosná traverza stavitelná 4 Pozice nastavení 5 Zajištění 6 Hnací motor 7 Hnané kladky (kola) 8 Nosný textilní plochý pás 9 Přívodní rozvaděč 10 CEE zástrčka, 5-pólů 11 Přívodní kabel 12 Ovládací panel ROTOMAX, elektrické ovládání: Polohování: Přípojka: Ovládací napětí: Ochrana: Ovládací panel: Ovládání: Motorovou brzdou 380/400 V 50 Hz (třífazové) 24 V IP 54 Ovládací tlačítka panelu vlevo / vpravo Ovládací kabel 6m Rozsah dodávky: Základní jednotka s závěsným okem na hák jeřábu, 6 m ovládacího kabelu s tlačítkem příkazovém panelu doleva / doprava a nouzové zastavení, 380/400 V, 50 Hz třífázové, ovládací napětí 24 V, s zástrčkou CEE, 5-pólů. *) Hmotnost bez pasů Technická data: RV 1000/1.5 RV 1000/2.0 RV 1000/3.0 RV 2000/1.5 RV 2000/2.0 RV 2000/3.0 RV 3200/2.0 RV 3200/3.0 RV 3200/4.0 RV 5000/2.0 RV 5000/3.0 RV 5000/4.0 RV 10000/3.0 Nosnost A B C D E F G H I Výkon / ED kw / % 0,26/40 0,26/40 0,26/40 0,26/40 0,26/40 0,26/40 0,45/40 0,45/40 0,45/40 0,83/25 0,83/25 0,83/25 0,74/40 Točivý moment Nm Rychlost otáčení m/min 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 Hmotn.* Strana 77

78 ROTOMAX COMPACT Otáčecí zařízení Manipulace v různých provozech - ukázky Nosnost: od - 1t do - 250t Otáčení pomocí textilních pasů s ochranou, řetězem, nebo kombinace řetězu s textilním pasem. Strana 78

79 Vakuové samopřísavné manipulátory NOVINKA Standardní nosnosti: 100, 400, 600 a 1200 Zařízení podléhá pravidelným povinným ročním kontrolám, které provádíme přímo na vašem pracovišti. Strana 79

80 Vakuové samopřísavné manipulátory TECHNICKÉ PARAMETRY - standardně vyráběné typy Dodáváme i atypická provedení vakuových manipulátorů VMS. TYP MANIPULÁTORU Počet přísavek / průměr Nosnost VMS 400 VMS / / VMS / VMS / VMS / VMS / VMS / VMS / Minimální hmot. břemene Hmotnost zařízení Doporučené formáty a tloušťky 1000 x x x 3000 Tloušťka plechu () , Strana 80

81 Vakuové elektrické manipulátory Sandardně vyráběné typy Přísavný rám sklápěcí PR SKL 250 Přísavný rám VZR 500 E Přísavný rám PR-8P-1250 Nosnosti, počet přísavek a provedení dle vlastní domluvy po upřesnění přenáčeného břemene. Strana 81

82 Revizní a montážní klece a obslužné plošiny PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ PRO VZV NA VYŽÁDÁNÍ ZKR 300/0,9 závěsná revizní klec pro jednu osobu Slouží pro kontrolní a údržbové práce ve výškách při zavěšení na háku jeřábu. Jejich využití je v souladu s ČSN ISO Vstup do klece je proveden v boční stěně pomocí výsuvné střední příčky tak, že po zvednutí a držení této výsuvné střední příčky lze pod horní tyčí zábradlí podlézt a příčka pak po uvolnění samovolně klesne do střední polohy, kde plní roli střední příčky zábradlí. ZKR 501/2x0,8 závěsná revizní klec pro dvě osoby Slouží pro kontrolní a údržbové práce ve výškách při zavěšení na háku jeřábu. Vzhledem ke své velikosti poskytuje větší prostor pro pohyb osob. Jejich využití je v souladu s ČSN ISO Revizní klec je možné na vyžádání opatřit stříškou. ZKR 300 ZKR 500 Skládací plošina MB-F ZKRU OPVN 250 Strana 82

83 Nástavce a doplňky pro vidle vysokozdvižných vozíků (VZV) PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ PRO VZV NA VYŽÁDÁNÍ LA 25-zvýšený - výsuvný LA-zvýšený - přestavitelný Pevné provedení Výsuvné provedení LA-1600 LA-2400 oranžová RAL 2000 modrá RAL 5012 žárově zinkováno EN ISO A D ZRSTSV Teleskopické stavitelné - základní pozice C B GSE 2, 3,2 a 5t LH1 - lehký GSE 2, 3,2 a 5t ZRSTSV Teleskopické stavitelné - max.vysunutí ZV2PT Teleskopické pevné - max.vysunutí ZV1 OH ZV2PT Teleskopické pevné - základní pozice JTH-VZV - pevná ZV2 OH - lehký ZV2 OH Strana 83

84 Nástavce a doplňky pro vidle vysokozdvižných vozíků (VZV) PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ PRO VZV NA VYŽÁDÁNÍ VÝKLOPNÉ KONTEJNERY - vačkové, zvýšené TYP AK S víkem S nástavbou Barevné provedení Vačkový systém umožňuje naložení nákladu v kontejneru co nejblíže zadní části kontejnerového systému a tím i nejblíže k vysokozdvižnému vozíku a jeho největší nosnosti. Naopak vyklopení nákladu lze v co nejvěší vzdáleností od VZV. VÝKLOPNÉ KONTEJNERY - vačkové, prodloužené TYP EXPO Barevné provedení Na kolečkách S krycím víkem VÝKLOPNÉ KONTEJNERY - vačkové, velkoobjemové TYP BKM Tandemové provedení (propojovací) Na kolečkách S víkem VÝKLOPNÉ KONTEJNERY vačkové, otáčecí s bočním výklopem TYP 3S TYP 3S Na kolečkách Strana 84

85 Nástavce a doplňky pro vidle vysokozdvižných vozíků (VZV) PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ PRO VZV NA VYŽÁDÁNÍ NAKLÁPĚCÍ KONTEJNERY - naklápěcí systém Na kolečkách S ručním pojezdem NAKLÁPĚCÍ KONTEJNERY TYP VD / VG Uzavíratelné s víkem NAKLÁPĚCÍ KONTEJNERY TYP GU Spojovací Uzavíratelné Na kolečkách Zvýšený s víkem VYKLÁPĚCÍ KONTEJNERY TYP RD Na kolečkách Uzavíratelné s víkem Strana 85

86 SKLÁPĚCÍ KONTEJNERY TYP BKC Nástavce a doplňky pro vidle vysokozdvižných vozíků (VZV) PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ PRO VZV NA VYŽÁDÁNÍ NAKLÁPĚCÍ TYP DUO / TRIO TYP TRIO TYP DUO S VÍKEM DRÁTĚNÉ KONTEJNERY TYP GU-G TYP BSK-G TYP SB-G KONTEJNEROVÝ PŘEKLÁPĚČ TYP BST PŘEKLÁPĚCÍ KONTEJNERY TYP BSK-N Na kolečkách Strana 86

87 TRAVERZY PRO VÝKLOPNÉ KONTEJNERY TYP BST / BKT Nástavce a doplňky pro vidle vysokozdvižných vozíků (VZV) PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ PRO VZV NA VYŽÁDÁNÍ UNIVERZÁLNÍ KONTEJNERY TYP UC OTÁČECÍ ZAŘÍZENÍ PRO KONTEJNERY TYP KGH KONTEJNERY S VÝKLOPNÝM DNEM TYP FB Strana 87

88 Nástavce a doplňky pro vidle vysokozdvižných vozíků (VZV) PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ PRO VZV NA VYŽÁDÁNÍ NÁDOBY S VÝKLOPNÝM DNEM TYP BKB TYP BKB SYSTÉMY S VÝKLOPNÝM DNEM TYP SB KULATÉ NÁDOBY S VÝKLOP.DNEM TYP RB NÁDOBY S VÝKLOPNÝM DNEM TYP HKB VÝKLOPNÁ VANA TYP KK / KN VÝKLOPNÉ VOZÍKY TYP KW TYP KW Strana 88

89 Nástavce a doplňky pro vidle vysokozdvižných vozíků (VZV) PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ PRO VZV NA VYŽÁDÁNÍ PŘEKLÁPĚCÍ VOZÍKY A VANY TYP KS PŘEKLÁPĚCÍ VYPOUŠTĚCÍ VOZÍKY TYP SKS PŘEKLÁPĚCÍ VYPOUŠTĚCÍ VANY TYP SKK / SKN S výpustí S výpustí a sítkem Se sítkem KONTEJNEROVÉ VÝKLOPNÉ VANY TYP SGU Vypouštěcí kohout 1 Vypouštěcí síto VÝKLOPNÉ OTOČNÉ VANY TYP BSL / BSS Perforované dno VÝKLOPNÉ OTOČNÉ VANY TYP BSS-N Sítěná vložka Vypouštěcí kohout 1 Vypouštěcí kohout 1 RUČNÍ VOZÍK - VYKLÁPĚCÍ TYP JAPAN - KJ RUČNÍ VOZÍK TYP MUK VYKLÁPĚCÍ VANY - (LORNY) TYP LK TYP LK S kolečky Strana 89

90 VÝSYPNÁ SILA - SE SPODNÍ VÝPUSTÍ TYP SR / SG / SRE Nástavce a doplňky pro vidle vysokozdvižných vozíků (VZV) PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ PRO VZV NA VYŽÁDÁNÍ VÝSYPNÁ SILA - S BOČNÍ VÝPUSTÍ TYP SGK / SGS PŘEKLÁPĚCÍ VANY PRO STAVEBNÍ MATERIÁLY TYP BKG KONTEJNEROVÉ STAVEBNÍ VANY TYP BBM TYP BKG KONTEJNEROVÉ STAVEBNÍ VANY PŘEKLÁPĚCÍ TRAVERZY PRO VÝKLOPNÉ STAVEBNÍ VANY TYP BBT TYP BBG / BBK / BBP Strana 90

91 Nástavce a doplňky pro vidle vysokozdvižných vozíků (VZV) PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ PRO VZV NA VYŽÁDÁNÍ SBĚRNÝ KONTEJNEROVÝ SYSTÉM NÁSYPKY PRO VZV TYP SBT / BTS / BTM Příslušenství Transportní vozík s kolečky TYP SBT / BTS / BTM TYP SBS VÝKLOPNÉ LOPATOVÉ VANY TYP BSE / BSM / BSI BSM BSE-H BSI TYP BSE / BSM / BSI BSM VÝKLOPNÉ LOPATOVÉ SYSTÉMY TYP DGS TYP HVR VÝKLOPNÉ LOPATOVÉ SYSTÉMY TYP HVR Strana 91

92 Nástavce a doplňky pro vidle vysokozdvižných vozíků (VZV) PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ PRO VZV NA VYŽÁDÁNÍ OTOČNÝ NÁSUVNÝ SMETÁK TYP SKB SNĚHOVÁ RADLICE TYP SCH-L SNĚHOVÉ RADLICE TYP SCH (S,G,V,F) SNĚHOVÉ PLUHY SNĚHOVÝ SET TYP SRS TYP SCH-P -S TYP SCH-U-S POSYPOVÉ ZAŘÍZENÍ TYP SH POSYPOVÝ VOZÍK TYP STW Strana 92

93 Nástavce a doplňky pro vidle vysokozdvižných vozíků (VZV) VZTPH zvýšená Výroba vysokozdvižných traverz a nástavců dle vašeho požadavku a zadání JTP křížová VZJTPH háková-dvojitá VZJTPH- rozšířená VZJTPH- rozšířená speciál VZTSH- rozšířená VZTSH- rozšířená VZTSH- rozšířená - řetězová VZJTS - se stojanem VZJTS - standard Základní důležité parametry Strana 93

94 Přenášecí traverzy a závěsy na automobily ZLA závěs lůžkový na automobil Závěs lůžkový na automobily ZLA 2501/2,06/0,96 je uchopovací zařízení určené pro závěsnou manipulaci s osobními automobily při jejich přemisťování, jejichž maximální hmotnost je 2500 při rozpětí při rozvoru kol 3,5-4,5 m a šířce 1,6-2,2 m. Zařízení se stává z traverzy, ze čtyř závěsných lůžek, kterými se uchopuje automobil za kola, a závěsných prostředků - textilních pásů, kterými jsou lůžka zavěšena na traverze. Všechny části závěsu jsou skládací a tedy pro přemisťování je lze složit do rovinných útvarů. ZLA 2500/2,06/0,96 - závěs lůžkový na automobily ZLAS - 650/16/330 Závěsné lůžko na kola vozidel Q L B1 B2 W V Y H DKmin 1 ZLA 2500/2,06/0, DKmax 1 ZLAHB 1000 a ,5/3/3,5 textilní plochý pás pro ZLA Textilní pasy lze ušít v jakékoli délce a nosnosti. Nosnost: 1000 a 2000 Zákl.délka: 3,5m s trojitým okem v vzdálenosti 2,5-3m a 3,5m Samostatné díly ZLAS 650/16/ ZLAHB 1000/2,5/3/3, ZLAHB 2000/2,5/3/3,5 800 Samostatný závesný hák na kolo (závěsné lůžko) Textilní pás pro ZLA s trojtým okem 1000 Textilní pás pro ZLA s trojtým okem 1000 Strana 94

95 Sloupové, nástěnnjé a dílenské jeřáby Základní provedení, druhy a rozdělení Strana 95

96 serie GBA GBP CBB MBB CBE MBE GBR Sloupové, nástěnné a dílenské jeřáby Základní provedení, druhy a rozdělení Strana 96

97 Sloupové a nástěnné jeřáby Základní provedení Naše společnost nabízí konzolové a sloupové jeřáby v různých konstrukčních provedeních. Jak ve standardních, tak ve speciálních provedeních, kdy je sloupový nebo konzolový jeřáb vyroben přesně dle požadavku zákazníka. GBP konzolové jeřáby - typ C Otáčení výložníku 270 GBA sloupové otočné jeřáby - typ C Otáčení výložníku 300 GBP konzolové jeřáby - typ T Otáčení výložníku 250 GBP konzolové jeřáby - typ H Otáčení výložníku 270 GBA sloupové otočné jeřáby - typ T Otáčení výložníku 290 GBA sloupové otočné jeřáby - typ H Otáčení výložníku 230 MBE konzolové jeřáby - s elektricky otáčeným výložníkem CBE konzolové jeřáby - s elektricky otáčeným výložníkem MBB otočné kloubové konzolové jeřáby - typ ARM Určeno pro manipulátory do 125 Kg Otáčení výložníku 360 CBB otočné kloubové konzolové jeřáby - typ ARM Určeno pro manipulátory do 125 Kg Otáčení výložníku 360 MBB otočné kloubové konzolové jeřáby - systém ARM s pevným kladkostrojem a 500 Otáčení výložníku 360 Strana 97 CBB otočné sloupové konzolové jeřáby - systém ARM s pevným kladkostrojem a 500 Otáčení výložníku 360

98 Možnosti zemního kotvení sloupových jeřábů Montáž na ocelový kotevní koš Kotevní koš k zabetonování do podlahy Montáž na chemické kotvy Pouze, je-li podloží z litého armobetonu o tloušťce betonu větší než 200 Strana 98

99 Možnosti přívodu elektrického napájení sloupového a nástěnného jeřábu Možnosti přívodu napájení k hlavnímu vypínači Zákazník zajistí přívod napájení k požadovanému jeřábu. Strana 99

100 Sloupové a nástěnné manipulátory do 1000 Jednoramenný manipulátor 1RM Dvouramenný manipulátor 2RM Závěsný dvouramenný manipulátor 2RM - E Dvojitý dvouramenný manipulátor 2x2RM E y a provedení lze vyrobit dle předchozí domluvy a přizpůsobit vlastnímu požadavku. Strana 100

101 Sloupové konzolové jeřáby Základní provedení S ručním kladkostrojem a ručním otáčením S elektrickým kladkostrojem a ručním otáčením S ručním kladkostrojem S elektrickým kladkostrojem a ručním otáčením a ručním otáčením Sloupový jeřáb d elektrickým otáčením, kladkostrojem a pojezdem. MOŽNOSTI UKOTVENÍ NA CHEMICKÉ KOTVY Pouze, je-li podloží z litého armobetonu o síle větší než min.200 Strana 101

102 Dílenské portálové jeřáby Dílenské portálové jeřáby, lze vyrobit dle zadání vašeho požadavku. Lze vyrábět v různých délkách, výškách, šířkách i tonážích. Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis, opravy a revize ZZ Strana 102

103 Sloupové a stropní balancéry Základní provedení Série LIFTRONIC do 350 Série PN do 250 LIFTRONIC Easy Balancer LIFTRONIC-C - sloupové provedení Balancer LIFTRONIC-S stropní provedení Balancer LIFTRONIC-R pojízdné provedení Poznámka - upozornění * Maximální nosnost netto závisí na hmotnosti požadovaného prostředku k uchopení břemene. Zařízení je možné dodat s různými délkami ramen do max. 4 m a podle přání s libovolnou výškou sloupu. LIFTRONIC-S LIFTRONIC-C LIFTRONIC-R PN Flex PN Zip PN Compatto PN Ergo Strana 103

104 Sloupové a stropní balancéry Ukázky použití Obr.1 Obr.2 Obr.3 Obr.4 Obr.5 Obr.6 Strana 104

105 Sloupové a stropní balancéry Různé druhy zavěšení Obr.7a Obr.7b Obr.11 Obr.8 Obr.10 Obr.9 Obr.12 Obr.13 Obr.14 Obr.15 Obr.16 Strana 105

106 BETON SILA pro beton a sypký materiál od 150L do 2000L PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ A TECH. PARAMETRŮ NA VYŽÁDÁNÍ Strana 106

107 BETON SILA pro beton a sypký materiál od 150L do 2000L PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ A TECH. PARAMETRŮ NA VYŽÁDÁNÍ H H 1015(H) 1022(H) 1016L (H) 1031(H) 1032(H) Strana 107

108 BETON SILA pro beton a sypký materiál od 150L do 2000L PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ A TECH. PARAMETRŮ NA VYŽÁDÁNÍ H H H Strana 108

109 Hydraulické stoly a zvedáky, vysokotonážní hydraulické válce a pístové systémy PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ A TECHNICKÝCH PARAMETRŮ NA VYŽÁDÁNÍ 3t, 5t, 10t, 16t, 20t, 32t, 50t, 100t, 20t, 30t, 60t, JSS HVL 4,5t, 10t, 14,5t 5t, 50t, 73t, 109t, 20t, 30t, 60t, 10t, 25t Hliníkové zvedáky HMJ JAH 33/24t, 61/38t 102/43t 152/71t 247/76 HHR Obousměrné použití Pracovní tlak 70/700 BAR Dvoustupňové čerpadlo HEP2 Pracovní tlak 7/700 BAR AHP11 Pracovní tlak 700 BAR HP Vzduchem řízená jednostupňová čerpadla Plošinový vozík dvojitý HF DE 125 až 800 Elektricko-hydraulické Plošinový vozík dvojitý HF DM 125 až 800 Ruční-hydraulické Plošinový vozík HW 1t/1,32m Strana 109

110 Hydraulické zvedáky (hevery) a dílenské podpěry PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ A TECHNICKÝCH PARAMETRŮ NA VYŽÁDÁNÍ HYDRAULICKÝ ZVEDÁK (stacionární) HZS HYDRAULICKÝ ZVEDÁK (pojízdný) HZP GRH PODPĚRA (stavitelná) 2t Nosnost: 2t, 3t, 5t, 8t, 12t, 15t, 20t Nosnost: 2t, 3t, 5, 10t, Nosnost: Rozměr: 240 x 240 x stavitelnost: Hmotnost netto/brutto: 3,0 /3,2 Hydraulický zvedák (stacionární) HZS 2 HZS 3 HZS 5 HZS 8 HZS 12 HZS 15 HZS 20 Nosnost () Zdvihací rozsah Hmotnost () Délka () , , , , , Šířka () Výška z () Seřizovací výška () Kód zboží č Hydraulický zvedák (pojízdný) GRH 360 GRH 480 GRH 800 GRH 5/560 GRH 10/570 Nosnost () Zdvihací rozsah nin/max Délka bez ovládací páky () Šířka s kolečky () Artikl č Výška () Hmotnost (netto/brutto) 10,5 /11 30, / 156,7 ø Opěrné zátěžové desky () Strana 110

111 Montážní stoly, dílenské skládací jeřáby, paletové vozíky PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ A TECH. PARAMETRŮ NA VYŽÁDÁNÍ Dílenský jeřáb (skládací) MONTÁŽNÍ STŮL (hydraulický) 0,5t MONTÁŽNÍ RAMPA (hydraulická) 2t Pro motocykly Nosnost: 1000 a 2000 DJ 1000 DJ 2000 MS 500 GMR 360 GMR 560 Nosnost () Délka () Šířka () Složené rozměr 700x600x x790x1700 Délka ramene () Výška zdvihu () Nosnost () Max.dvih () Celková Š () Celková L () Délka stolu () Složená V () Nosnost () L s rampou () L bez rampy () Šířka () Výška () Výška min. () Hmotnost () Artikl č Hmotnost () Artikl č Hmotnost () Artikl č VYVAŽOVACÍ TRAVERZA PALETOVÝ VOZÍK 2,5T GHW 2500 PU-PA Nosnost () 2500 Délka vidlic () 1150 Délka vidlic () 85 Výška válce () 115 Celková délka () 1550 Celková výška () 420 / 1215 Hmotnost () 67 Artikl č GHW 2500 PU GHW 2500 PU Nosnost: 400 Rozměry ŠxV: Hmotnost: 6 Artikl č.: x 550 Strana 111

112 Ruční paletové vozíky Ruční paletový vozík HU TMT 2,6t Ruční paletový vozík HU TS a ES 2,5t PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ A TECHNICKÝCH PARAMETRŮ NA VYŽÁDÁNÍ Ruční paletový vozík HU 20 a BTS 2t, 2,5t Ruční paletový vozík PROLINE pro těžká břemena 3-5t Ruční paletový vozík s dlouhými vidlemi 1,5t 2t, 2,5t, 3,5t, Ruční paletový vozík s rychlým zvedáním Modell QLTP 2t Ruční paletový vozík s dopravní a parkovací brzdou HU 25 FBTP 2,5t Ruční paletový vozík z nerezové a pozinkové oceli 2t HU VATP - HU GAL Strana 112

113 Ruční paletové vozíky PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ A TECHNICKÝCH PARAMETRŮ NA VYŽÁDÁNÍ Ruční paletový vozík s vážícím systémem HU W-20 SL 2t Ruční paletový vozík s vážícím systémem HU W-20 S 2,t Ruční paletový vozík s vážícím systémem HU PW 25 T 2,5t Možnost tiskárny Ruční vysokozdvižný vozík HU HS 10 A 1t/800 Ruční vysokozdvižný vozík HU ES 10 A 1t/800 Elektro-hydraulický Elektrický paletový vozík JOKER CLASSIC 1,5t Elektrický paletový vozík Model EGU PS 14 1,4t Elektrický paletový vozík Model EGU PS 20 2t Ruční paletový vozík HG 300 a 500 Strana 113

114 Ruční paletové vozíky stoly a zakladače Ruční zakladače s elektrickým hydraulickým výtahem 1,t PODROBNÝ KATALOG PŘÍSLUŠENSTVÍ A TECHNICKÝCH PARAMETRŮ NA VYŽÁDÁNÍ Ruční paletový zakladač HV Ruční paletový vozík EHH PS 1t, 1,2 a 1,5t / 3,5m Elektro-hydraulický Ruční paletový vozík EGV PSL 1t a 1,2t / 3,5m Elektrický Ruční paletový vozík EGV PSH 1,2t 1,4t a 1,6t /5m Elektrický Zvedací plošina (stůl) HP PRAKTIKUS 0,2t a 0,4t / 1,2m Plošinový vozík HX 0,15-0,75,/1m Plošinový vozík dbojitý HX-D 0,35-0,7,/1,5m Plošinový vozík HF model SM a SE od 0,15 až 1,25t, Hydraulický Elektro-Hydraulický Strana 114

115 Vysokotonážní transportní vozíky Vysokotonážní hydraulické válce a pístové systémy RSM 12 12t, 20t, 30t, RSM12 - RSM20 - RSM30 RSC - RSS 5t, až 100t TL Mobilní hydraulické válce 50t až 200t Podpůrná transportní valivá ložiska Strana 115

116 Revize vázacích prostředků, zdvihací a manipulační techniky Revizní činnost firmy: Druhy a způsob revizní činnosti - u zákazníka - ve firmě 2TS s.r.o. - jednoleté revizní prohlídky dle ČSN ČSN EN tříleté defektoskopické revizní prohlídky pro zjištění trhlin (vnitřní poškození) zjišťovaní trhlin dle ČSN kompletní opravy a výměna vadných komponentů. - trhací zkoušky ocelových lan, řetězů, lanových a řetězových vazáků Prostředky podléhající kontrolám: - řetězové, lanové a textilní vázací prostředky včetně jejich kombinací - vakuové manipulátory-samonasávací i elektrické - břemenové magnety a zvedací svěrky včetně odtrhových zkoušek do nosnosti uchopovací technika-traverzy, euro-závěsy, C-háky apod., včetně magnetické defektoskopie svárů - úvazky z ocelových lan, - bezpečnostní zdvihací svěrky, - speciální manipulační prostředky - přípravky - kladkostroje, lanové zvedáky včetně jejich oprav - dílenské a mostové jeřáby,včetně jejich oprav - VZV, manipulační vozíky apod. Další poskytované služby: - revize vyhrazených technických zdvihacích zařízení - školení obsluh vyhrazených technických zdvihacích zařízení - poskytování služeb v oblasti BOZP a PO - nabídka programu pro evidenci vázacích a manipulačních prostředků EVAP ZZ Kartotékový zápis vázacího prostředku - v protokolu bude uveden výsledek a popis zjištěných závad a jejich charakteristika. - typ magnetizačního zdroje. - číslo kalibračního listu. - parametry a podmínky zkoušení. Informovanost o provedení revizní zkoušky: Po ukončení revizní zkoušky Vás budeme informovat o výsledcích kontroly a na místě bude doporučen způsob možné opravy V případě mimořádné události lze reagovat okamžitě na: revize@2ts.cz mobil: Strana 116

117 Revizní certifikáty Strana 117

118 Vážení obchodní přátelé, rádi bychom Vám touto cestou představili společnost Alix s.r.o. Obchodní společnost Alix s.r.o. má mnohaleté zkušenosti s prodejem ložisek, gufer a dalšího příslušenství. Nabízíme Vám širokou škálu kvalitních ložisek, gufer, klínových řemenů, válečkových řetězů, lineární techniky, apod. Díky našim především zahraničním dodavatelům jsme schopni našim zákazníkům nabídnout co nejpříznivější ceny a termíny dodání. Můžeme Vám nabídnout: celosvětově známé značky, jako jsou SKF, ZKL, INA, FAG, NKE, TIMKEN, NSK, IKO, apod. Ložiska - kuličková, válečková, soudečková, jehlová, kuželíková, Gufera ložiskové domky, kloubová, upínací, kluzná, miniaturní ložiska, sady ložisek do kol automobilů, speciální ložiska - jsme distributorem firmy Rubena a.s. a dále nabízíme produkty značky Dichtomatic Mimo gufer nabízíme také stírací kroužky, manžety, O kroužky, silent bloky, apod. Válečkové řetězy a ozubená kola ROTEX spojky Klínové řemeny Lineární technika - REXROTH, THK, NSK, HIWIN, HEPCO Maziva - KERNITE Ventily - GEMÜ Segrovky Příslušenství ložisek jehličky, kuličky Stahováky na ložiska Nářadí WÜRTH Alix s.r.o. Huťská 3322, PSČ: Kladno, Czech republic DIC: CZ tel.: , : info@alix-loziska.cz skype.: alix.loziska Strana 118

119

120 2TS s.r.o. KLADNO - ČECHY - CENTRÁLA - SKLAD 2TS s.r.o. Huťská 3322 PSČ: , Kladno Otvírací doba: po-pa 7:00-15:30 Tel.: Kontakty 2ts@2ts.cz IČ: DIČ: CZ Vedení firmy: Roman Dlouhý - jednatel dlouhy@2ts.cz Jan Matoušek - jednatel - OTZZ matousek@2ts.cz Zd.Černohorský - obch.tech.ředitel cernohorsky@2ts.cz Revize, prohlídky, defektoskopie: Václav Schořálek - OTZZ revize@2ts.cz Fakturace Ing. Petra Filipová filipova@2ts.cz Oblastní obchodní zástupci Petr Pavlík - SZ,JZ a SČ oblast pavlik@2ts.cz Daniel Ukašík - ZČ,JZČ a SČ oblast ukasik@2ts.cz Martin Šeplavý Poradce pro regionální prodejce seplavy@2ts.cz Prodejna: prodejna@2ts.cz - 2ts@2ts.cz Export - Import: Marika Ketnerová vedoucí nákupu ketnerova@2ts.cz Objednávky - zakázky: Iveta Tybanová objednavky@2ts.cz - tybanova@2ts.cz Výroba - sklad: Jaroslav Jirka - Jan Šmíd 2TS s.r.o. BOSKOVICE - MORAVA - PROVOZOVNA - SKLAD Kontaky 2TS s.r.o. (areál Kooplast s.r.o.) Chrudichromská 1955/22 PSČ: Boskovice boskovice@2ts.cz IČ: DIČ: CZ Oblast: VČ, JVČ, Vysočina Pavlína Čechová cechova@2ts.cz Oblast: JM, SM, ZM, Slovensko Luděk Hromek hromek@2ts.cz Boskovice, Blansko, Jindřichův Hradec, Jihlava, Třebíč, Ždár nad. Sázavou, Havlíčkův Brod, Pelhřimov, Svitavy, Ústí nad Orlicí, Pardubice, Chrudim, Rychnov nad Kněžnou, Hradec Králové, Náchod Boskovice, Blansko, Brno, Vyškov, Hodonín, Břeclav, Znojmo, Zlín, Uherské Hradiště, Kroměříž, Vsetín, 2TS s.r.o. HAVÍŘOV - OPAVA Oblast: SV Morava Dalibor Řečinský recinsky@2ts.cz Ostrava, Karviná, Třinec, Frýdek Místek, Vsetín, Rožnov p. Radhoštěm, Frenštát, Studénka, Kopřivnice, Nový jičín, Bohumín,Frýdlant nad Ostravicí, Valašské Meziříčí, Český Těšín, Jístebník. Adresa: Moskevská 1440/24a PSČ : Havířov Město Oblast: SZ Morava Eva Mrovcová mrovcova@2ts.cz Opava, Hradec n.moravicí, Moravský Beroun, Fulnek, Šternberk, Olomouc, Zábřeh, Rýmařov, Bruntál, Jeseník, Vrbno p.pradědem, Krnov. Adresa: Opava Strana 120
