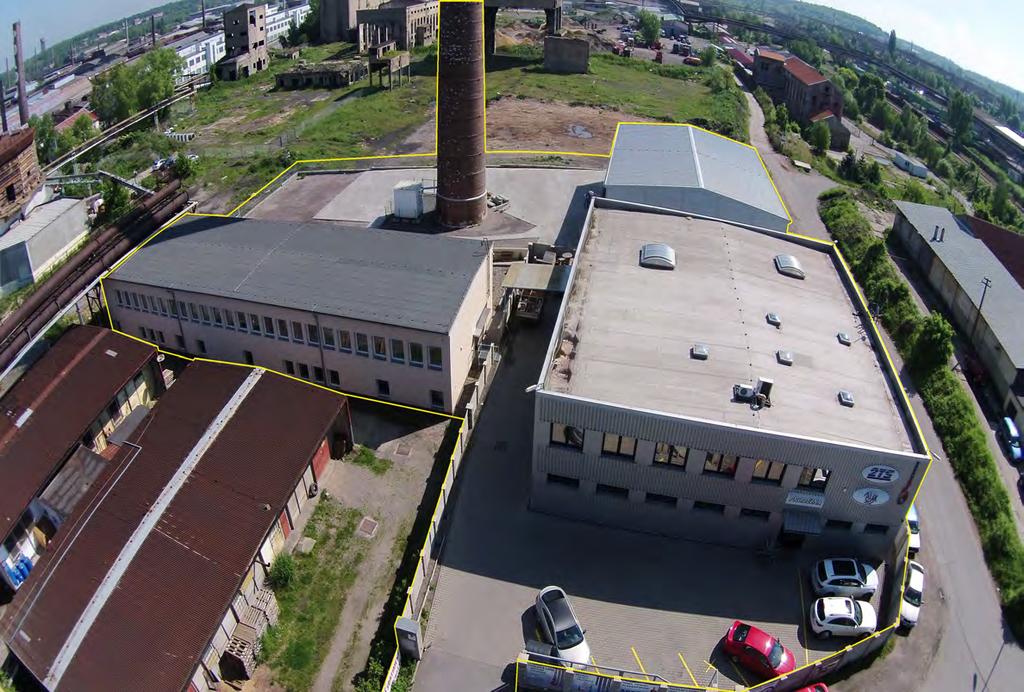

ČSN EN ISO 9001:2009 HALA - B HALA - C HALA - A. Vítejte u 2TS s.r.o. 2TS s.r.o. Strana víme jak zvedat...!!!

Transkript

1

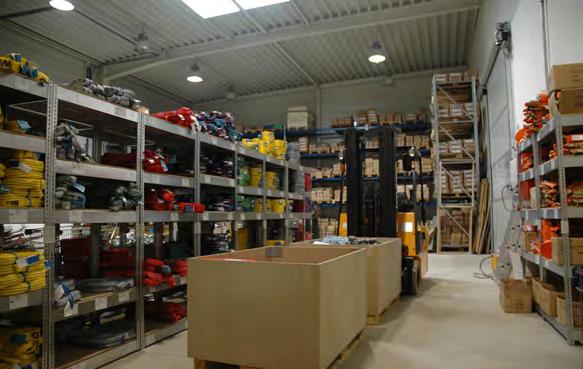

2 HALA - B HALA - C HALA - A Vítejte u Strana 2

3 Přehled katalogu Strana 5-6 Strana 7-9 Strana Strana Strana Strana Strana 18 Strana Strana Strana Strana Strana Strana Strana 38 Strana 39 Strana 3

4 Přehled katalogu Strana Strana Strana Strana Strana 48 Strana Strana 51 Strana Strana Strana 60 Strana Strana (68) Revize ALIX s.r.o. Ložiska a ložiskové systémy Strana 4 Servis KONTAKTY: Strana 66-67

5 Závěsy z ocelových lan Možno vyrábět v libovolných délkách ÚVAZKY Z OCELOVÝCH LAN - ZÁKLADNÍ PROVEDENÍ OKO - OKO OKO - 1HÁK OKO - 2HÁK OKO - 3HÁK OKO - 4HÁK NEKONEČNÉ OL Oko - 1-třmen OL Oko - 2-třmen OL Oko - 4-třmen OL Oko - Oko - ZH OL Oko - 2Oko - ZH OL Oko - 4Oko - ZH OL Oko - 2GHU - ZH OL Oko - oko zalisované OL Oko - 1Hák (bez pojisky) OL Hák - 1Hák (bez pojisky) OL Oko ZH- 1Hák (bez pojisky) OL Oko ZH- 2Hák (bez pojisky) OL Oko ZH- 3Hák (bez pojisky) OL Oko ZH- 4Hák (bez pojisky) OL Oko - oko zapletené OL - nekonečné zalisované OL - nekonečné zapletené OL Očnice - očnice OL Oko - zdrhovací hák OL Oko - 2-oko OL Oko - 4-oko OL Oko - 2pramen nekonečné OL Oko - 4pramen nekonečné Typ A OL Oko ZH- 4Hák (bez pojisky) Typ B OL Oko - 1Hák (s pojistkou) OL Hák - 1Hák (s pojistkou) OL Oko ZH- 1Hák (s pojistkou) OL Oko ZH- 2Hák (s pojistkou) OL Oko ZH- 3Hák (s pojistkou) OL Oko ZH- 4Hák (s pojistkou) Typ A OL Oko ZH- 4Hák (s pojistkou) Typ B Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 5

6 Kombinace ocelových lan a řetězových úvazků Ocel.lano - řetěz - ocel.lano 1-Hák - Oko-lano-řetěz 2-Hák - Oko-lano-řetěz 4-Hák - Oko-lano-řetěz Ocelové lano průměr mm Řetěz - tř.8 jmen.tloušťka mm Nosnost jednoho prvku Tabulka nosností ocelových lan pevnost 1770 Mpa ČSN EN průměr lana typy zavěšení Jednopramenný úvazek úhel rozevření ø nosnost úvazku kg nosnost úvazku kg nosnost úvazku kg nosnost úvazku kg nosnost úvazku kg Dvoupramenný úvazek 3-4 pramenný úvazek Nekonečný úvazek Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 6

7 Ocelová lana - metrážní (pozinková - černá) VÝBĚR LANA - Základní pojmy Konstrukce - Tímto pojmem se označuje vzájemné uspořádání jednotlivých konstrukčních prvků duše v laně. (typy pramenů ocelového lana) Pramen Pramen je prvek lana složený svinutím drátů uloženy spárovitě ve stejném směru v jedné, nebo více vrstvách okolo středu. Kruhový pramen - Pramen, který je v kolmém řezu přibližně tvaru kružnice. Trojboký pramen - Pramen, který je v kolmém řežu přibližně tvaru trojúhelníku. Oválný pramen - Pramen, který je v kolmém řezu přibližně tvaru oválu. Plochý pramen - Pramen bez středového drátu v kolmém řezu je přibližně pravoúhlý Vinutí lana - Směr vinutí drátů v pramenu je buďto levý (s), nebo pravý (z), vztaženo k ose pramene. - Směr vinutí drátu v pramenu označujeme malým písmenem. z - pravé vinutí; dráty v pramenu stoupají z leva doprava s - levé vinutí; dráhy v pramenu stoupají z prava doleva 1 drátěné lano 2 drát 3 pramen 4 duše Směr vinutí pramenů v laně značení Z (stoupá zleva doprava) - pravé vinutí, S (stoupá zprava doleva) - levé vinutí, Kombinací vinutí drátů v prameni a pramenů v laně vznikají čtyři základní druhy vinutí ocelových lan. Podle vzájemného vztahu vinutí drátů v prameni a jednotlivých pramenů vzhledem k podélné ose lana, rozeznáváme tyto základní typy vinutí lan. sz, zs - protisměrně (křížově) vinuté pramenné lano, kde směr vinutí drátů vnějších pramenů je v opačném směru k vinutí pramenů vnějších v laně. sz - pravé protisměrně (křížově) vinuté lano zs - levé protisměrně (křížově) vinuté lano ss, zz - stejnosměrně vinuté pramenné lano, kde směr vinutí drátů v pramenech je ve stejném směru jako vnější prameny v laně. zz - pravé stejnosměrně vinuté lano ss - levé stejnosměrně vinuté lano Výška vinutí vzdálenost rovnoběžná s podélnou osou lana. Výška závitu (spirály) kolem osy lana. h - výška vinutí pramene H - výška vinutí lana Rozměr kruhového lana (d) (měření průměru) průměr kruhového lana je průměrem kružnice opsané ze středu lana po obvodu vnějších drátů. Průměr lana se měří na přímé části lana, bez zatížení (nebo max. do 5% F min), místa měření musí být od sebe vzdálena minimálně 1 m, na každém místě se musí být prováděna dvě měření na sebe kolmá (viz ČSN EN ). Strana 7 Špatně Spávně Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ

8 Ocelová lana - metrážní Značení ocelových lan (vzor) 22 6x36 M IWRC 1770 B sz Počet drátů Průměr lana (mm) Konstrukce Vnitřní duše lana Povrchová úprava Pevnost drátu Typ a směr vinutí lana Symbol Typ konstrukce (bez symbolu) Jednovrstvé vinutí S - Souběžné vinutí SEAL W Warrington F Filler WS - Kombinované souběžné vinutí-seal-warrington M - Křížové vinutí N - Smíšené vinutí Označení konstrukce duše FC - Duše z vláken IWRC - Duše z drátů WSC - Duše z drátěného pramene WC - Duše z ocele Vysvětlivky značení Průměr lana: Rozměr se udává v mm Počet drátů: 6x (počet motaných pramenů) x36 (Počet drátků v jednom prameni) Konstrukce: M - (Standard) Vnitřní i vnější drátky obvykle stejného průměru S - Obvodové drátky obvykle silnějšího průměru než vnitřní drátky Vnitřní duše: Drátěná vnitřní duše Konopná vnitřní duše Pevnost drátu: 1570 Mpa 1770 Mpa 1960 Mpa 2160 Mpa Povrchová úprava: Pozinkové - vhodné pro venkovní použití Holé (černé) - náchylné k povětrnostním podmínkám (nutné mazat) Označení Povrchová úprava U Bez povlaku (holý) A Silně pozinkovaný B Pozinkovaný Označení způsob vinutí*smysl vinutí sz zs křížové (protisměrné) pravé křížové (protisměrné) levé zz stejnosměrné pravé ss stejnosměrné levé az as střídavé pravé střídavé levé Označení Určení normy ČSN EN Pramenná lana pro všeobecné zdvihací účely ČSN EN Pramenná lana pro výtahy ČSN EN Pramenná tažná a nosná lana pro instalacelanovek navržených pro dopravu osob STANDARDNÍ šestipramenná ocelová lana ČSN ČSN ČSN ČSN ČSN x 7 = 42 drátů Textilní duše od Ø 2,00 19,00 mm Použití: Posunovadla, montážní, lyžařské vleky, signální, vrátková, na kotvení apod. SEAL - šestipramenná ocelová lana ČSN ČSN x 7 = 42 drátů Drátěná duše 7 drátů od Ø 2,00 16,00 mm Použití: Napínací, nosná a kotevní lana, ke stavbě letadel, silniční stroje apod. 6 x 19 = 114 drátů Textilní duše od Ø 3,15 24,00 mm Použití: Ůklonné dráhy a důlní lanovky, lana těžní, vrátková, tažná pro lanovky, výtahová, posunovací, vrtná zdvihadlová, rypadlová ČSN ČSN x 19 = 114 drátů Drátěná duše 19 drátů od Ø 3,15 16,00 mm Použití: Napínací, nosná,vrátková a kotevní lana, ke stavbě letadel, silniční stroje DIN x 37 = 222 drátů Textilní duše od Ø 6,00 35,00 mm Použití: Pro visuté lanovky, výtahová, rypadlová, jeřábová, lodní apod. DIN x 19 = 114 drátů Textilní duše od Ø 5,00 20,00 mm Použití: výtahová, jeřábová, rypadlová, vrtná, vrátková, těžná, pro svážné, důlní a visuté lanovky 6 x 19 = 114 drátů Drátěná duše 49 drátů od Ø 8,00 20,00 mm Použití: lana rypadlová, pro těžké provozní podmínky, jeřábová, vrtná. 6 x 27 = 162 drátů Textilní duše od Ø 10 22,00 mm Použití: lana těžná, vrtná, zdvihadlová, rypadlová, jeřábová, výtahová. Strana 8 6 x 27 = 162 drátů Drátěná duše 49 drátů od Ø 10 22,00 mm Použití: lana jeřábová, tažná, vrtná, rypadlová apod. 6 x 36 = 216 drátů Drátěná duše 49 drátků od Ø 18 56,00 mm Použití: pro visuté lanovky, rypadlová, jeřábová, těžná, vrtná. 8 x 36 = 288 drátů Drátěná duše 49 drátů od Ø 14 22,40 mm Použití: lana jeřábová, rypadlová apod. Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ

9 Ocelová lana - metrážní HERKULES - vícepramenná ocelová lana ČSN ČSN ČSN JEDNOPRAMENNÁ ocelová lana ČSN ČSN x 7 = 126 drátů Textilní duše od Ø 4,00 18,00 mm Použití: pro speciální jeřáby a všude tam, kde je břemeno zavěšeno na jednom průřezu lana a není vedeno. 6x x7=221 drátů Textilní duše od Ø 12,50 20,00 mm Použití: pro speciální jeřáby a všude tam, kde je břemeno zavěšeno na jednom průřezu lana a není vedeno. 36 x 7 = 252 drátů Textilní duše od Ø 12,50 20,00 mm Použití: pro speciální jeřáby a všude tam, kde je břemeno zavěšeno na jednom průřezu lana a není vedeno = 7 drátů od Ø 1,00 3,15 mm Použití: jako výplň kabelů, nosné lano kabelů, bowdeny a jiné podobné účely = 19 drátů od Ø 1,00 3,15 mm Použtí: jako výplň kabelů, nosné lano kabelů, bowdeny a jiné podobné účely. Doporučené způsoby odvíjení Při odvíjení pozor na nečistoty které mohou ulpět na lanu. Při odvíjení lana pozor na krutinu lana. Lana transportujte tak aby nedošlo k poškození. Nedoporučené manipulace. Lana skladujte vždy v suchu. Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 9

10 Ocelová lana a příslušenství Svorky a očnice pro ocelová lana Ocelová lana s pozinkovaných drátů opláštěno PVC v různých barvách Očnice DIN 6899 BF pozinkované Svorky pro ocelová lana DIN 741 Očnice DIN 3090 pozinkované Svorky pro ocelová lana DIN 1142 Vhodné pro zvedací účely Ocelová lana nerezová - metrážní Konstrukce 1 x 19 drátků Konstrukce 7 x 7 drátků Konstrukce 7 x 19 drátků Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 10

11 Kladky pro ocelová a konopná lana s otočným pojistným hákem KLADKY pro ocel. lana - pevné a odklápěcí KLADKY pro konopná lana - pevné a odklápěcí 1-kladková bez odklápění 2-kladková bez odklápění 3-kladková bez odklápění 1-kladková 2-kladková s odklápěním s odklápěním 1-kladková bez odklápění 2-kladková bez odklápění 3-kladková 4-kladková bez odklápění bez odklápění 1-kladková s odklápěním 2-kladková s odklápěním Kladky pro konopná. lana. Kladky pro ocelová. lana FSS RB FSS RK Typ-označení Nosnost dan Kladka Ø Max. průměr lana Hmotnost kg Ø FSS RB / mm 14 mm 4,80 FSS RB / mm 16 mm 7,75 FSS RK / mm 12 mm 6,00 FSS RK / mm 14 mm 8,90 FSS RK / mm 16 mm 13,00 Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 11

12 Textilní přírodní a umělá lana (stáčená) JPP (Konopné) - P írodní s polypylenovou duší PPV Polyamidové vlákno (náhrada za perlonové) Plovoucí, ohebnější, ve vodě netvrdnoucí vlákno PP Polypropylenové vlákno Neplovoucí, tvrdší, ve vodě tvrdnoucí vlákno Lana stáčená (zapletená) Oko - oko (zapletené) Očnice - očnice (zapletené) Nekonečné - (zapletené) Nekonečné.- 2 pramen (zapl.) Nekonečné.- 4 pramen (zapl.) Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 12

13 Textilní úvazky z polyesterových smyček a plochých pásů Řetězové komponenty tř.8 a tř.10 Polysterové smyčky a pásy DIN Jednopramenné Oko - hák Dvoupramenné Oko - 2hák Třípramenné Oko - 3hák Čtyřpramenné Oko - 4hák Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Standardní propojení kovových dílů s textilním úvazkem Spojka VGT Texti. úvazek kombinovaný, vícepram. Spojení textilního úvazku Použití textilních úvazků Hák WAO Hák ASH určený pro přímé zavěšení na textilní úvazky Strana 13

14 Nekonečné vinuté jeřábové smyčky EN Možnost výroby jakékoliv délky a nosnosti do 200t RS - Vinuté jeřábové smyčky nekonečné RSO - Vinuté jeřábové smyčky oko-oko RSO s zesíleným okem Výroba a použití v praxi Vnitřní výplň smyčky Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 14

15 Textilní ploché pásy dvouvrstvé a čtyřvrstvé EN Možnost výroby jakékoliv délky do nosnosti 20t HB - Textilní pás plochý Oko - oko (dvouvrstvé a čtyřvrstvé) Celková délka HBE - Textilní pás plochý nekonečný (jednovrstvé - dvouvrstvé) Užitná délka Způsob vázání Nosnost v kg Označení pásu Barva pásu Šířka pásu mm Faktor nosnosti HB HB HB HB HB HB HB HB HB s kovovým okem Ploché pásy s kovovými oky EN HB - s kov.okem zdrhovací Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy, včetně revize ZZ Strana 15

16 Textilní pásy s ochranou SECUTEX dle EN P2 -Textilní pásy s ochranou proti oděru. Popruhy P2 jsou určeny pro břemena s drsným a hrubým povrchem. Povrchová ochranná vrstva z obou stran dosahuje extrémně silné odolnosti proti oděru a minimální možnosti sklouznutí z břemene. Powerflex ochrana SX - Popruhy SX jsou opatřeny dvěma rozdílnými ochrannými vrstvami: Jedna, PU vrstvaproti řezu a druhá vrstva proti oděru. PU vrstvu lze dodat různých úpravách: secuflex ochrana 1) S armaturovým (kovové penízky) povrchem 2) S proušeným povrchem S2 - Vázací popruhy S2 jsou opatřeny z obou stran PU vrstvou proti řezu Možnost využití PU ochrany proti prořezu z obou stran nosného pásu. secutex ochrana 1) S armaturovým (kovové penízky) povrchem 2) S proušeným povrchem PB.nosnost./.délka./.typ. (P2-SX-S2) Armatura pro extrémně ostré hrany Broušený povrch pro vyšší přilnavost pásu k břemenu Typ C Typ DC Typ C Typ DC Typ C Typ DC P2 - Textilní pásy s ochranou proti oděru. dle EN Označení PB PB PB PB PB PB PB PB Typ P2-C P2-C P2-C P2-C P2-DC P2-DC P2-DC P2-DC Barevné značení pásu dle EN Fialová Zelená Žlutá Červená Maximální zatížení Nosnost [Kg] * Šířka pásu [mm] Délka oka [mm] SX - textilní pásy s ochranou proti řezu a oděru Označení PB PB PB PB PB PB PB PB S2 - textilní pásy s ochranou proti řezu Označení PB PB PB PB PB PB PB PB * Typ SX-C SX-C SX-C SX-C SX-DC SX-DC SX-DC SX-DC Typ S2 -C S2 -C S2 -C S2 -C S2 -DC S2 -DC S2 -DC S2 -DC Fialová Zelená Žlutá Červená Barevné značení pásu dle EN Fialová Zelená Žlutá Červená Fialová Zelená Žlutá Červená Barevné značení pásu dle EN Fialová Zelená Žlutá Červená Fialová Zelená Žlutá Červená * * t - Závěsná okoa svařovaná Maximální zatížení Nosnost [Kg] Maximální zatížen Nosnost í [Kg] D link D link D link D link Šířka pásu [mm] D link D link D link D link Šířka pásu [mm] D link D link D link D link D link D link D link D link Délka oka [mm] D link D link D link D link Délka oka [mm] Strana D link D link D link D link L1 Min. [m] 1,0 1,0 1,0 1,5 1,9 2,2 2,6 1,0 L1 Min. [m] 1,0 1,0 1,0 1,5 1,9 2,2 2,6 1,0 L1 Min. [m] 1,0 1,0 1,0 1,5 1,0 1,0 1,0 1,5 Šířka oka [mm] Šířka oka [mm] Šířka oka [mm] Tloušťka pásu [mm] Tloušťka pásu [mm] Tloušťka pásu [mm] Hmotnost pásu 1. m [kg] 0,9 2,5 4,3 10,2 1,6 3,0 4,7 11,6 Hmotnost pásu 1. m [kg] 1,0 2,7 3,6 10,6 1,7 3,1 5,1 12,1 Hmotnost pásu 1. m [kg] 1,4 2,9 5,0 11,2 2,1 3,6 5,7 13,0 Hmotnost ochrany 1m [kg] 0,3 0,6 0,8 1,4 0,3 0,6 0,8 1,4 Hmotnost ochrany 1m [kg] 0,4 0,8 1,3 2,2 0,4 0,8 1,3 2,2 Hmotnost ochrany 1m [kg] 0,8 1,4 2,1 3,7 0,8 1,4 2,1 3,7 P2 SX S2

17 Upínací pásy s ráčnou EN ,2 možnost výroby jakékoliv délky Hrotový hák Rámový hák Standardně dodávané soupravy do dan Triangl hák Jednodílný pás Napínání ráčnou Opásací pás malou ráčnou Upínací pás s sponou Dvoudílná souprava od 1t do 3t Jednodílná souprava od 1t do 3t dan Dvoudílná souprava od 4t do 10t Šíře pásu (mm) Upínací systém Povolené zatížení při obepnutí dan (kg:10) Povolené zatížení za přímého tahu dan (kg:10) 25 s malou sponou s střed. sponou s velkou sponou s malou ráčnou s malou ráčnou s malou ráčnou s střed. ráčnou s střed. ráčnou s velkou ráčnou Strana 17

18 Ochrany proti oděru a řezu z polyesterové tkaniny určené na ochranu textilních úvazků PVC Ochrnná hadice tloušťka cca 1,5mm Ochrana SX Polyuretanový potah jednostranný, tloušťka 5mm odolný proti řezu pevný Ochrana S2 Polyuretanový potah oboustranný, tloušťka 5mm odolný proti řezu pevný Ochrana SF-1 Polyuretanový potah jednostranný násuvný, tloušťka 5mm odolný proti řezu - posuvný Ochrana SF-2 Polyuretanový potah oboustranný klipový, tloušťka 5mm odolný proti řezu - posuvný Ochrana Clip - SC Polyuretanový potah jednostranný klipový, tloušťka 5mm odolný proti řezu - posuvný PUDF PUPP PUSKK-lano PUSKK-řetěz PUSKB PUKW-magnet. PUKW-bez mag PULR-lano PULR-řetěz Strana 18

19 Vysokopevnostní řetězové úvazky vysokopevnostní tř.8 s vyšší pevnotí v jakosti tř 10 a 12 dle EN 818 G8 G10 G12 nosnost řetězu o 50 % vyšší nosnost oproti G8, o 20 % vyšší nosnost oproti G10. G8 G10 G12 průměr řetězu hmotnost řetězu Výraznější úspora hmotnosti a tím jednodušší manipulace. G8 G kg kg kg nosnost řetězu nosnost dosavadní řetězů řetězů Winner Pro O rozměr menší v porovnání se závěsy třídy G8 a G10, použitelný pro mnoho oblastí, čímž je efektivnější. nosnost dosavadní hmotnost řetězů Winner Pro hmotnost řetězů % redukce ,60 11,80 29 % ,53 19,19 33 % ,61 34,10 22 % Patentovaný materiál s optimální pevností a houževnatostí jak při vysokých, tak i nízkých teplotách. Nová generace řetězových úvazků - G12 Winner Pro Přednosti závěsu G12 Winner Pro Inteligentní profil díky inteligentnímu použití materiálu byly výrazně zlepšeny u téhož průřezu vlastnosti řetězu (jako např. únavová pevnost a tuhost v ohybu) oproti běžnému řetězu z kruhové oceli. K dosažení nejlepší možné technické funkčnosti bylo optimalizováno použití materiálu v efektivní oblasti (modře vyznačená plocha) a v méně podstatné oblasti naproti tomu zredukováno (červeně vyznačená plocha). Optimální tuhost v ohybu modul průřezu, který je důležitý pro prevenci nežádoucího prohnutí, je u profilového řetězu o 16 % vyšší v porovnání s řetězem z kruhové oceli o stejném průměru, přičemž je maximální napětí v řetězu redukováno (ne červeně vyznačené oblasti). Delší životnost díky vyšší pevnosti a menšímu opotřebení. označení průměr dn (mm) běžná dodáv. délka (m) rozteč t [mm] vnitřní šířka b1 min. (mm) vnější šířka b2 max. (mm) nosnost [kg] zatížení na mezi pevnosti [kn] hmotnost [kg/m] WINPRO ,60 1,28 WINPRO ,00 1,64 WINPRO ,00 2,66 WINPRO ,00 4,59 Spojovací článek Zkracovací hák Řetěz Závěsné oko Označovací štítek Práškově lakováno RAL 5012 Práškově lakováno RAL 9005 PC/B PCP b2 max. dn b2 max. b1 min. dn b1 min. Koncový hák t t t t Strana 19

20 Vysokopevnostní řetězové úvazky vysokopevnostní tř.8 s vyšší pevnotí v jakosti tř 10 a 12 dle EN 818 Možnost výroby jakýchkoliv délek dle požadavku Nekonečný - dvoupram. Nekonečný - dvoupram. Zkracovací Nekonečný - čtyřpramen. Spojený Nekonečný - čtyřpramen. Zkracovací Nekonečný - čtyřpramen. Vložený Nekonečný Spojený Zdrhovací Jednopramenný Zdrhovací Dvoupramenný Oko - oko Oko - 2oko Oko - 3oko Oko - 4oko Oko - oko zkracovací Oko - 2oko zkracovací Oko - 3oko zkracovací Oko - 4oko zkracovací Oko - hák Oko - 2hák Oko - 3hák Oko - 4hák Oko - hák zkracovací Oko - 2hák zkracovací Oko - 3hák zkracovací Oko - 4hák zkracovací Strana 20

21 Upínací řetězové sestavy Pevnostní třída 8 a 10. Typ č.1 Typ č.1 Typ č.2 Šroubovací stavitelná sestava s ráčnou a zkracovacím hákem Typové označení 1WA8-ŘNO 6/m/m Max. povolená tažná síla 2200 dan Doporučená tažná síla 550 dan Průměr řetězu 6 mm 1WA8-ŘNO 8/m/m 4000 dan 1000 dan 8 mm 1WA8-ŘNO 10/m/m 6300 dan 1575 dan 10 mm 1WA8-ŘNO 13/m/m dan 1500 dan 13 mm 1WA8-ŘNO 16/m/m dan 2400 dan 16 mm Typ č.2 Šroubovací stavitelná sestava s ráčnou a zkracovacím hákem Typové označení 1WA8-ŘNH 6/m Max. povolená tažná síla 2200 dan Doporučená tažná síla 550 dan Průměr řetězu 6 mm 1WA8-ŘNH 8/m 4000 dan 1000 dan 8 mm 1WA8-ŘNH 10/m 6300 dan 1575 dan 10 mm 1WA8-ŘNH 13/m dan 1500 dan 13 mm 1WA8-ŘNH 16/m dan 2400 dan 16 mm Upínání nákladu pomocí řetězových sestav ŘNO a ŘNH ŘNH - Řetězová ráčna s hákem ŘNO - Řetězová ráčna s okem ŘNH TABULKA POVOLENÝCH HMOTNOSTÍ NÁKLADU Řetězová ráčna s hákem Druhy upínání přepravovaného břemene na vozidle Nákladní vozidlo Nákladní přívěs (trailler) Železniční nákladní vagón ŘNO Řetězová ráčna s okem dan Maximální dovolený tah t Typ nákladu / Maximální dovolená hmotnost nákladu při použití dvou párů stahovacích řetězů - ve směru a proti směru jízdy při dodržení úhlů: α = 20-55, β = Kolová motorová voz. Pevný náklad Kolová motorová voz. Pevný náklad Kolová motorová voz. Pevný náklad , kg 4800 kg 8500 kg kg kg kg , kg 7600 kg kg kg kg kg , kg kg kg kg kg kg Strana 21

22 PEVNOSTNÍ TŘÍDA 8 do C Řetězy EN Černá barva Řetězy a řetězové komponenty vysokopevnostní třídy 8, 10 Název - Ø (D) R8-6 R8-7 R8-8 R8-10 R8-13 R8-16 R8-20 R8-22 R8-26 R8-32 Ø (D) Povolená tolerance Technické parametry P 46 Povolená Li Le tolerance min max 6 +/-0, /-0,5 7,8 22,2 7 +/-0, /-0,6 9,1 25,9 8 +/-0, /-0,7 10,4 29,6 10 +/-0, /-0, /-0, /-1,2 16,9 48,1 16 +/-0, /-1,4 20,8 59,2 20 +/-1, /-1, /-1, /-2,0 28,6 81,4 26 +/-1, /-2,3 33,8 96,2 32 +/-1, /-2,9 41, Hmotnost kg/m McBULL Nosnost kg 0, , , , , , , , , , Kadmiované R8 K /-0, /-0,5 7,8 22,2 0, R8K - 7 R8K - 8 R8K - 10 R8K - 13 R8K - 14 Ø (D) PEVNOSTNÍ TŘÍDA 10 - do a C Řetězy EN MC818X0650 MC818X0750 MC818X0850 MC818X1050 MC818X1350 MC818X1650 Modrá barva 46 Červenohnědá barva (Typ 1061) - do 400 C do 200 C Název Technické parametry - Ø (D) Povolená Název - Ø (D) R210-6 R210-7 R210-8 R R R R R R R Název - Ø (D) R410-6 R410-7 R410-8 R R R tolerance P Povolená Li Le tolerance min max 7 +/-0, /-0,6 9,1 25,9 8 +/-0, /-0,7 10,4 29,6 10 +/-0, /-0, /-0, /-1,2 16,9 48,1 16 +/-0, /-1,4 20,8 59,2 Ø (D) Technické parametry Povolená Li Le tolerance min max 6 +/-0, /-0,5 7,8 22,2 7 +/-0, /-0,6 9,1 25,9 8 +/-0, /-0,7 10,4 29,6 10 +/-0, /-0, /-0, /-1,2 16,9 48,1 16 +/-0, /-1,4 20,8 59,2 18 +/-0, /-1,6 23,4 66,6 20 +/-1, /-1, /-1, /-2,0 28,6 81,4 26 +/-1, /-2,3 33,8 96,2 Ø (D) Povolená tolerance Povolená tolerance P Technické parametry P Povolená Li Le tolerance min max 6 +/-0, /-0,5 7,8 22,2 7 +/-0, /-0,6 9,1 25,9 8 +/-0, /-0,7 10,4 29,6 10 +/-0, /-0, /-0, /-1,2 16,9 48,1 16 +/-0, /-1,4 20,8 59,2 Hmotnost kg/m Nosnost kg 1, , , , , Hmotnost kg/m Nosnost kg 0, , , , , , , , , , Hmotnost kg/m McBULL Nosnost kg 0, , , , , , Strana 22

23 Řetězové komponenty vysokopevnostní třídy 8 EN VG - Spojovací člen řetězu CARW - Spojovací člen pro textilní úvazky ZHO - Zkracovací hák s okem ZHV - Zkracovací hák s vidlicí (s vidlicí a pojiskou) VK - Zkracovací hák s pojistkou (s vidlí bez pojisky) WA - Bezpečnostní hák s vidlicí a pojiskou WAO - Bezpečnostní hák s okem a pojiskou Strana 23

24 WHO (WHV) Slévárenský hák Řetězové komponenty vysokopevnostní třídy 8 EN OKE Slévárenský hák Nosnost kg řetěz průměr mm L B E F G H Hmotnost kg / , , , , , , ,0 BK Bezpečnostní hák BKG Bezpečnostní hák BKL Bezpečnostní hák s otočnou hlavou Bezpečnostní hák s otočnou hlavou S 320A S 322A Typ nosnost kg O H mm L mm K mm E mm S 320A-0, ,7 19,1 97,4 70,7 20,1 S 320A ,4 19,1 110,2 81,8 22,4 S 320A-1, ,6 21,3 125,5 93,0 24,6 S 320A ,3 25,4 141,2 103,9 25,4 S 320A ,3 28,4 162,6 119,1 28,4 S 320A ,6 200,9 146,1 34,0 S 320A ,0 256,3 187,5 42,9 Strana 24 Typ S 322A-1 S 322A-1,5 S 322A-2 S 322A-3 S 322A-5 S 322A-7 nosnost kg O H mm L mm K mm E mm 22,5 19, , , , , ,

25 Řetězové komponenty vysokopevnostní třídy 8 EN S-hák krátký otevřený S-hák dlouhý otevřený a uzavřený GH - Stohovací háky na plechy - hrotový GHP - Stohovací háky na plechy - plochý Obr.č.5 Obr.č.6 Obr.č.7 Obr.č.8 Obr.č.9 Obr.č.1 Obr.č.2 Obr.č.3 Obr.č.4 Strana 25

26 Montážní třmeny a šroubovací oka DIN 580 a DIN 582 Vysokopevnostní montážní třmeny (HA1) (HA2) (HC2) (HC1) DIN 580 DIN 582 DIN šroub s okem DIN matice s okem závit mm Nosnost (kg) Nosn. 2 bodů 0-45 (kg) Rozměry (mm) d1 d2 d3 d4 h k l DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M DIN DIN 582 M M Strana 26

27 Šroubovací oka, třmeny a otočné body dukcpkrozvakíoa- otočná PLAW PLBW PLDW PLGW LAT DSS ASWH Šroubovací oka - pevná APSR RSH RSHV RMH VLBG VRS-F VRS VRM VWBG-V RD - Redukce pro zvedací otočné body Strana 27

28 Navařovací komponenty Napínáky - Izolační jeřábové spojky Navařovací body CC ASH APS - APSF LBS RS nerez VRBSS s pružinou VRBS bez pružiny VRBK Oko-hák Napínáky DIN 1480 Oko-oko Hák-hák Navařovací Systém SK - Otočná izolační spojka s ochrannou izolací až 1000 V SK oko-hák SK oko-oko SK spojka-hák SK spojka-oko SK spojka-spojka Strana 28

29 Bezpečnostní zvedací svěrky vertikální Samosvorná bezpečnostní svěrka s pevným závěsným okem CS Typ Nosnost (kg) Svěrná šířka (mm) CS CS CSE CS CS CS CS CS CS CS Hmotnost (kg) Samosvorná bezpečnostní svěrka s výkyvným závěsným okem CU-CUE Typ Nosnost (kg) Svěrná šířka (mm) CU CU CU CUE CU CU CU CU CU CU CU Hmotnost (kg) Samosvorná svěrka s určená pro břemena s povrch. tvrdostí do 37 HrC CS-H Typ Nosnost (kg) CS-0.75H CS-1.0H CS-2.0H CS-3.0H CS-4.5H CS-6.0H Svěrná šířka (mm) Hmotnost (kg) Samosvorná svěrka s určená pro břemena s povrch. tvrdostí do 37 HrC CU-H Svěrná šířka (mm) Typ Nosnost (kg) CU-0.75H CU-1.0H CU-2.0H CU-3.0H CU-4.5H CU-6.0H Hmotnost (kg) Samosvorná svěrka s určená pro břemena nerezovým povrchem Typ Nosnost Svěrná šířka (kg) (mm) CUR Hmotnost (kg) 7.2 Samosvorná svěrka s stavitelnou svěrnou šířkou Typ Nosnost (kg) Svěrná šířka (mm) CSEU Hmotnost (kg) 11 CUR CSEU-3 NOVINKA - Samosvorná svěrka s výkyvnou přítlačnou hlavou Typ Nosnost Svěrná šířka (kg) (mm) CBT Hmotnost (kg) 4 B G C A (mm) B (mm) C (mm) D (mm) A CBT-V E (mm) F (mm) G (mm) E D F Samosvorná svěrka s plochou přítlačnou čelistí Typ Nosnost (kg) Svěr.šířka (mm) CNM CNM-0.5G CNM CNM CNM CNM CNM Hmotnost (kg) Samosvorná svěrka s plochou stavitelnou přítlačnou čelistí Typ Nosnost (kg) Svěrná šířka (mm) Hmotnost (kg) CNMA CNMA Strana 29

30 Bezpečnostní zvedací svěrka vertikální Bezpečnostní samosvorná svěrka - kloubová CBG TYP Nosnost Svěrná šířka CBG 0,5 t 0-15 mm CBG 1,0 t 0-20 mm CBG 2,0 t 0-25 mm CBG 3,0 t 0-30 mm CBG 5,0 t 0-50 mm Technické parametry mm A B D E F G H K Pákové zvedací svěrky - horizontální CH Typ CH-1.0 CH-2.0 CH-4.0 CH-6.0 CH-8.0 CH-10.0 Zvedací svěrky - horizontální Nosnost v páru (kg) 1000/2 2000/2 4000/2 6000/2 8000/ /2 Svěrná šířka Hmotnost (mm) (kg) /2 15/2 40/2 Typ Nosnost v páru (kg) CH-2.0/L 2000/2 CH-4.0/L 4000/2 CH-6.0/L 6000/2 CH-8.0/L 8000/2 CH-10.0/L 10000/2 Svěrná šířka Hmotnost (mm) (kg) /2 30/2 32/2 44/2 Pákové zvedací svěrky - horizontální na tenké plechy Typ Nosnost v páru (kg) Svěrná šířka Hmotnost (mm) (kg) CNMH CNMH-1 CNMH-2 CNMH-3 CNMH-4 CNMH /2 2000/2 3000/2 4000/2 6000/ Pákové zvedací svěrky - horizontální s přítlačnou pružinou Typ Nosnost v páru (kg) Svěrná šířka Hmotnost (mm) (kg) CHTV CHTV-1 CHTV-2 CHTV-3 CHTV-4 CHTV /2 2000/2 3000/2 4000/2 6000/ /2 18/2 20/2 30/2 30/2 Pákové zvedací svěrky - horizontální na tenké plechy CU-H Typ Nosnost v páru (kg) Svěrná šířka Hmotnost (mm) (kg) CHT-1.0 CHT /2 2000/ /2 16/2 Strana 30

31 Zvedací svěrky - horizontální Pákové zvedací svěrky - horizontální stavitelné CHV Typ Nosnost Svěrná šířka Hmotnost v páru (kg) (mm) (kg) Typ Nosnost v páru (kg) Svěrná šířka Hmotnost (mm) (kg) CHV-1.5 CHV-1.5X CHV-3.0 CHV-3.0X CHV-4.5 CHV-4.5X 1500/2 1500/2 3000/2 3000/2 4500/2 4500/ /2 23/2 29/2 31/2 32/2 34/2 CHV-9.0 CHV-9.0X 9000/2 9000/ /2 51/2 CBV COBK CRC CBU CBL CBA CRK CBKN CPH CDK CBS CSH Strana 31

32 Svěrací kleště určené pro zdvihání břemen SKK SKKS SKK - Svěrací kleště na kámen SKK Q/A1-A2 jsou určeny pro závěsnou manipulaci s betonovými či kamennými bloky, jejichž uchopovací šířka je A1 až A2 mm a jejichž maximální hmotnost je Q kg. Podmínkou bezpečného uchopení je určitá poloha těžiště bloku. Bloky jsou uchopovány jednoduchými ozubenými čelistmi. Přepravní uspořádání je zajištěno ručně ovládaným záchytem. SKKS - Svěrací kleště na kámen stavitelné SKKS Q/A1-A2 jsou určeny pro závěsnou manipulaci s betonovými či kamennými bloky, jejichž uchopovací šířka je A1 až A2 mm a jejichž maximální hmotnost je Q kg. Podmínkou bezpečného uchopení je určitá poloha těžiště bloku. Přepravní uspořádání je zajištěno ručně ovládaným záchytem. Bloky jsou uchopovány jednoduchými ozubenými čelistmi. KKU KKULG KKU - Kleště na kámen univerzální KKU Q/A1-A2 jsou určeny pro závěsnou manipulaci s kamennými deskami, jejichž tloušťka pro uchopení je A1 až A2 mm a maximální hmotnost je Q kg. Kleštěmi KKU lze desku uchopit ve svislé nebo vodorovné poloze a překlopit do opačné polohy. Přepravní uspořádání je zajištěno ručně ovládanou pojistkou. KKUJG - Kleště na kámen univerzální s pojistkou KKULG Q/A1-A2 jsou určeny pro závěsnou manipulaci s kamennými deskami, jejichž tloušťka pro uchopení je A1 až A2 mm a jejichž maximální hmotnost je Q kg, přičemž svírací ramena mohou být zajištěna v otevřené i v sevřené poloze. Kleštěmi lze desku uchopit ve vodorovné poloze, překlápět do svislé polohy a buď nést ve svislé poloze nebo překlápět dále do vodorovné polohy. Podmínkou bezpečného uchopení je suchý a čistý povrch, přičemž povrch může být hladký. Desky jsou uchopovány plochými čelistmi s pryžovým drážkovaným obložením. Přepravní uspořádání je zajištěno ručně ovládanou pojistkou. SKB SKBR1 SKB - Svěrací kleště na bloky s hladkým povrchem - jednoruční SKB Q/A jsou určeny pro závěsnou manipulaci s betonovými, žulovými či ocelovými bloky, jejichž jmenovitá uchopovací šířka je A mm a jejichž maximální hmotnost je Q kg. Kleště mohou být vybaveny čelistmi s plochou čelistí a s obložením nebo ozubenými čelistmi. Přepravní uspořádání je zajištěno ručně ovládanou pojistkou. Podmínkou bezpečného uchopení je suchý a čistý povrch se součinitelem tření min. 0,4. SKBR1 - Svěrací kleště na bloky s hrubým povrchem SKBR1 Q/A1-A2 jsou určeny pro závěsnou manipulaci s betonovými, žulovými či ocelovými bloky, jejichž jmenovitá uchopovací šířka je A1 až A2 mm a jejichž maximální hmotnost je Q kg. Kleště mohou být vybaveny čelistmi s plochou čelistí a s obložením nebo ozubenými čelistmi. Podmínkou bezpečného uchopení je suchý a čistý povrch se součinitelem tření min. 0,4. SKK2 SKB A1 - A2 SKK2 - Svěrací kleště na kámen dvojité SKK2 Q/A1-A2 jsou určeny pro závěsnou manipulaci s hrubými betonovými či kamennými bloky, jejichž uchopovací šířka je A1 až A2 mm a jejichž maximální hmotnost je Q kg. Podmínkou bezpečného uchopení je maximální úchylka rovnoběžnosti uchopovaných stěn 10. Bloky jsou uchopovány ozubenými čelistmi a to jednou dvojitou a jednou jednoduchou. SKB A1-A2 - Svěrací kleště na bloky SKB Q/A1-A2 jsou určeny pro závěsnou manipulaci s betonovými, žulovými či ocelovými bloky, jejichž jmenovitá uchopovací šířka je A mm a jejichž maximální hmotnost je Q kg. Kleště mohou být vybaveny čelistmi s plochou čelistí a s obložením nebo ozubenými čelistmi. Přepravní uspořádání je zajištěno ručně ovládanou pojistkou. Podmínkou bezpečného uchopení je suchý a čistý povrch se součinitelem tření min. 0,4. SKK2 KTU SKI - Svěrací kleště na ingoty SKI Q/A1-A2 je určen pro závěsnou manipulaci s ingoty o svěrací šířce A1 až A2 mm a max. hmotnosti Q kg v hutních provozech. Ingot je uchopován ozubenými, případně hrotovými čelistmi, které jsou výměnné. Provedení pro teploty vyšší jak 500 C je nutno požadovat při objednání. KTU - Kleště na tyče univerzální KTU Q/D1-D2 jsou určeny pro závěsnou manipulaci s tyčemi kruhového průřezu, s uchopovacím průměrem je D1 až D2 mm a jejichž maximální hmotnost je Q kg. Kleštěmi lze tyč uchopit ve vodorovné poloze, překlápět do svislé polohy a následně nést ve svislé poloze. Podmínkou bezpečného uchopení je suchý, nemastný a čistý povrch, přičemž povrch může být hladký. Tyče jsou uchopovány plochými čelistmi s pryžovým drážkovaným obložením. Přepravní uspořádání je zajištěno ručně ovládaným záchytem. Strana 32

33 Svěrací kleště určené pro zdvihání břemen SKBB SKRD SKBB - Svěrací kleště na betonové bloky SKBB Q/A1-A2 jsou určeny pro závěsnou manipulaci s hrubými betonovými bloky, jejichž uchopovací šířka je A1 až A2 mm a jejichž maximální hmotnost je Q kg. Bloky jsou uchopovány širokými oblými čelistmi s polyuretanovým obložením. Podmínkou bezpečné funkce je minimální součinitel tření 0,4. SKRD - Svěrací kleště na kruhové desky SKRD Q/D1-D2 jsou určeny pro závěsnou manipulaci s hrubými deskami válcového tvaru, jejichž uchopovací průměr je D1 až D2 mm a jejichž maximální hmotnost je Q kg. Desky jsou uchopovány plochými čelistmi s polyuretanovým obložením, přičemž opěrná čelist je široká oblá a přítlačná čelist je úzká plochá. Přepravní uspořádání je zajištěno ručně ovládaným záchytem. Podmínkou bezpečné funkce je minimální součinitel tření min. 0,4. SKP SKSV SKP - Svěrací kleště na pakety SKP Q/A1-A2 jsou určeny pro závěsnou manipulaci s pakety, případně s tuhými krabicemi, jejichž jmenovitá uchopovací šířka je A1 až A2 mm a jejichž maximální hmotnost je Q kg. Kleště jsou vybaveny velkými plochými čelistmi, opatřenými pryžovým drážkovaným obložením.podmínkou bezpečného uchopení je suchý a čistý povrch se součinitelem tření min. 0,4. SKSV - Svěrací kleště na svitky vertikální SKSV Q/A1-A2/d1-d2 jsou určeny pro závěsnou manipulaci s ocelovými svitky, jejichž uchopovací šířka je A1 až A2 mm, maximální průměr je d1 až d2 mm a jejichž maximální hmotnost je Q kg. Kleštěmi se svitek uchopuje za návin širokými plochými oblými čelistmi a zvedá jej ve vertikální poloze. Přepravní uspořádání je zajištěno automaticky fungujícím záchytem. Podmínkou bezpečného uchopení je dostatečná tuhost návinu, zajištěná páskováním. SKRW SKSD SKRW - Svěrací kleště na dřevěnou kulatinu těžké SKRWT Q/D1-D2 jsou určeny pro závěsnou manipulaci s dřevěnou kulatinou, jejíž uchopovací rozměr je D1 až D2 mm a jejichž maximální hmotnost je Q kg. Kulatina je uchopována hrotovými čelistmi na dvojitých zesílených ramenech. Přepravní uspořádání je zajištěno automaticky fungujícím záchytem. SKSD - Svěrací kleště na svitky drátů s vnějším uchopením jsou určeny pro závěsnou manipulaci se svitky drátů o maximální hmotnosti Q kg, při jmenovitém uchopovacím průměru svitku D mm.kleště pracují s takzvaným automatem - to znamená pouze ovládáním jeřábu. Podmínkou pro použití kleští je tvar a tuhost svitků drátu. Tyto kleště jsou výhradně určeny pro manipulaci se svitky drátu. SKKO SKO - Svěrací kleště na obrubníky SKO Q/A jsou určeny pro závěsnou manipulaci s betonovými či kamennými obrubníky, jejichž jmenovitá délka je A mm a jejichž maximální hmotnost je Q kg. Kleště jsou být vybaveny čelistmi s plochou rýhovanou čelistí, přičemž obrubník je uchopován ve směru podélné osy. Podmínkou bezpečného uchopení je suchý a čistý povrch se součinitelem tření min. 0,4. SKOR SKORS SKOR - Svěrací kleště na obrubníky ruční SKOR Q/A1-A2 je uchopovací prostředek pro bezpečnou ruční manipulaci s obrubníky, či podobnými prvky ve výrobnách a na stavbách, jejichž uchopovací šířka je A1 až A2 a jejich hmotnost je Q kg. Podmínkou bezpečného uchopení je součinitel tření min. 0,4. SKORS - Svěrací kleště na obrubníky ruční stavitelné SKORS Q/A1-A2 je uchopovací prostředek pro bezpečnou ruční manipulaci s obrubníky, či podobnými prvky ve výrobnách a na stavbách, jejichž uchopovací šířka je A1 až A2 mm a jejich hmotnost je Q kg. Stavitelné provedení umožňuje dosáhnout většího rozsahu uchopovacích šířek. Podmínkou bezpečného uchopení je součinitel tření min. 0,4. Strana 33

34 Rozvírací kleště Rozvírací kleště na sviky drátů RKS RKSD Nosiče kolejnicových polí Nosiče kolejnic NKRn NK4 NK5 RKSDN Nosiče kolejnic přeprava a manipulace NK1MC NK1K NK1H NKPSPG NKPS NKP NKPP NK1MU NK1 Manipulační ramena a konstrukce pro manipulaci s kolejnicemi Strana 34

35 Závěsné zařízení horizontální CSV CSVW AC KSB PFC USC S3/10 S2/15 R3/5 P1/4 A3/10 B3/10 BA1/2 open A E opening B B C G J A D moer WLL WLL J C max D K L 90 K G H E 100 WLL 100 WLL 0 H B E D C A J G K A B C E B Bekopening G M L D C H N G H D standa rail ard tot 113 mm K Strana 35

36 Permanentní břemenové magnety MaxX Technické parametry Podmínky zatízˇení Model Parametry nosností Max. zatízˇení Min. tlousˇ t ka Max. délka Max. pru meˇr Kg mm mm mm MaxX MaxX MaxX MaxX Ploch y MaxX Model hmotnost kg A B rozměry mm C D E F G MaxX MaxX MaxX MaxX MaxX MaxX MaxX MaxX MaxX ováln y MaxX Křivky výkony při změnách tloušťky materiálu MaxX 2000 (5600 dan) 4500 MaxX 1500 (4400 dan) 4000 Síla (dan) MaxX 1000 (3000 dan) MaxX 500 (1500 dan) MaxX 250 (800 dan) Minimální tloušt ka (mm) MaxX 125 MaxX 250 MaxX 500 MaxX 1000 MaxX 1500 MaxX 2000 Strana 36

37 Permanentní břemenové magnety PML a Ultralift Model L B H Hmotnost Max.zatížení Max.zatížení Průměr Tloušťka Délka Plochý (kg.) Kruhový (kg.) Max. (mm) Min. (mm) Max. (mm) PML , PML PML PML PML PML Permanentní břemenové magnety E F B A D C Ultralift LM Ultralift LM a Ultralift TP SWL Plochý průřez Tloušťka Délka min max (mm) (mm) SWL Tloušťka min (mm) Délka max (mm) Model Hmotnost Rozměry (mm) (kg) A B C D E F (kg) (kg) LM LM LM 0500 LM Kruhový průřez LM Ultralift TP Model Hmotn. Rozměry (mm) (kg) A B C D E F Tloušťka Tloušťka Tloušťka Tloušťka materiálu materiálu materiálu materiálu 5 mm 6 mm 8 mm 10 mm Nosnost Max. Nosnost Max. Nosnost Max. Nosnost Max. (kg) délka (mm) (kg) délka (mm) (kg) délka (mm) (kg) délka (mm) TP TP Strana 37

38 Ruční zvedáky,pákové a řetězové kladkostroje, lanové napínáky Řehtačkové zvedáky s válečkovým řetězem RZV Typ Nosnost ( t ) Zákl.zdvih ( m ) RZV/0,8t 0,8 1,5 RZV/1,6t 1,6 1,5 RZV/3,2t 3,2 1,5 RZV/5t 5 1,5 RZV/6,3t 6,3 1,5 Řehtačkové zvedáky s článkovým řetězem Z310 Typ Z 310/0,5t Z 310/1t Z 310/1,6t Z 310/3,2t Z 310/5t Nosnost ( t ) 0,5 1 1,6 3,2 5 Zákl.zdvih ( m ) 1,5 1,5 1,5 1,5 1,5 Řehtačkové zvedáky s článkovým řetězem RZC Typ RZC/0,8t RZC/1,6t RZC/3,2t RZC/5t RZC/6,3t Nosnost ( t ) 0,8 1,6 3,2 5 6,3 Zákl.zdvih ( m ) 1,5 1,5 1,5 1,5 1,5 X-LINE Pákové kladkostroje TYP X-LH 500 kg 800 kg 1600 kg 3200 kg 6300 kg 9000 kg X-LINE Řetězové kladkostroje TYP X-CH 500 kg 1000 kg 1500 kg 2000 kg 3000 kg 5000 kg kg F A C E CSZ Body - Lanové zvedáky D B Typ Nosnost kg A (mm) B (mm) C (mm) CSZ CSZ CSZ D (mm) Hmotnost E (mm) (kg) Typ LZ 30-10/0,8t/10m 30-10/0,8t/20m 30-10/0,8t/30m 30-10/0,8t/40m 30-00/1,6t/10m 30-00/1,6t/20m 30-00/1,6t/30m 30-00/1,6t/40m 30-11/3,2t/10m 30-11/3,2t/20m 30-11/3,2t/30m 30-11/3,2t/40m Strana 39

39 Elektrické kladkostroje Historický vývoj kladkostrojů Liftket Verze 1/00A 9.1/00S základní verze s hákovým závěsem s elektrickým nebo ručním pojezdem Verze 13/00X s hákovým závěsem s elektrickým nebo ručním pojezdem základní verze Strana 38

40 Závěsné jeřábové váhy Závěsná digitální váha OCS-20A ( do 50 kg ) Typ Váživost do (kg) Dílek (g) OCS-20A/ OCS-20A/ Funkce HOLD pro přidržení výsledku na displeji Funkce TARE pro odečítání obalu či vážicí nádoby Váha pro rybáře s metrem a hliníkovou konstrukcí. Nahrazuje svojí funkcí klasický mincíř. Závěsná digitální váha OCS-L1 ( do 300 kg ) Typ Váživost do (kg) Dílek (g) OCS-L OCS-L Váha pro rybáře s metrem a hliníkovou konstrukcí. Nahrazuje svojí funkcí klasický mincíř. Jeřábové váhy OCS-01 ( do 500 kg ) Typ Váživost (kg) Dílek (g) OCS-01/ OCS-01/ OCS-01/ OCS-01/ Bez závěsných komponentů ( oko, spojky, hák ) Jeřábová váha OCS-01 M ( do 1000 kg ) Typ. áživost Dílek (kg) (kg) OCS-01 M/ ,5 OCS-01 L/1000 Typ L- Displej LCD, 5 míst, velikost 30 mm Typ M -Displej LED červený, 5 míst v.30 mm Jeřábová váha OCS-A ( do kg ) Typ Váživost do Dílek (kg) (kg) OCS-A/ OCS-A/ OCS-A/ OCS-A/ OCS-A/ Strana 40

41 Závěsné jeřábové váhy Jeřábové váhy CAS-J1 ( do kg ) Typ Možnost ověření na obchodní váhu Váživost kg Dílek kg J1AS 300 ano 300 0,1 J1AS 600 ano 600 0,2 J1AS 1500 ano ,5 J1AS 3000 ano J1AS 6000 ano J1AS ano J1AS ne J1AS ne J1AS ne J1AS ne J1AS ne Jeřábová váha je dodávána Včetně bezdrátového dálkového ovládání a závěsných komponentů a s možností úředního ověření na obchodní váhu (sdělíme na vyžádání). Bez ověření se váha používá jako standardní technologická váha. Příslušenství pro jeřábové váhy CAS-J1 Typ Popis J1-DPD-TERM Dálkový přenos dat do 100 m - vysílač + přijímač pro terminál J1-TERM. J1-TERM J1-DPD-BT30 J1-DPD-BT100 J1-PD Tiskárna s displejem s možností zadávat názvy až 6000 položek zboží, spojení přes J1-DPD. Dálkový přenos dat do 30 m vysílač + přijímač pro přenos dat z váhy do PC, na tiskárnu nebo na vzdálený displej. Dálkový přenos dat do 100 m vysílač + přijímač pro přenos dat z váhy do PC, na tiskárnu nebo na vzdálený displej. Přídavný vzdálený displej, velikost číslic 75 mm, spojení přes J1-DPD J1-PM Paměťový modul pro sčítání navážek. J1-PT Tiskárna vážních lístků, spojení přes J1-DPD. J1-PROTECT - Ochranný štít proti vysokým teplotám. J1-AK12V9Ah - Náhradní akumulátor. J1-POWER - Náhradní nabíječka. J1-DO01 - Náhradní dálkové ovládání. Jeřábová váha CASTON II a III ( do kg ) CASTON II Typ Váživost do (kg) Dílek (kg) CASTON III CASTON III BT CASTON II/ CASTON II/3000 CASTON II/ CASTON III / CASTON III /3000 CASTON III / CASTON III BT/2000 CASTON III BT/3000 CASTON III BT/ Strana 41

42 Závěsy pro přenos palet Strana 42

43 Závěsy pro přenos palet Atipické provedení dle přání popřípadě vašeho zadání Strana 43

44 Výroba jeřábových traverz Základní rozdělení Možné druhy zavěšení. Dvouhák - kotva Jednoduchý hák JTP - Jeřábová traverza pevná -háková JTS - Jeřábová traverza stavitelná JTP - Jeřábová traverza pevná (lehká) JTPN - Jeřábová traverza pevná (násobná) JTPR - Jeřábová traverza pevná (rozpěrná) JTP 2J - Jeřábová traverza pevná (dvoujeřábová) Strana 44

45 Výroba jeřábových traverz Jeřábové traverzy stavitelné JTS2T - Jeřábová traverza stavitelná - teleskopická JTS2T - teleskopická - ruční JTS3T - mechanická stavitelná JTSK - křížová stavitelná JTS... (Jeřábová Traverza Stavitelná...) Veškeré typy a provedení dle požadavku, s možností vlastního návrhu JTSH - stavitelná háková JTSH - háková násobná JTS - stavitelná standard JTS - stavitelná řetězová JTS - háková násobná JTSH - Big Bag JTS - vyvažovací mechanická JTSK - otoč. Strana 45 JTS - standard (s stojanem)

46 Vakuové samopřísavné manipulátory NOVINKA Standardni nosnosti: 100 kg, 400 kg, 600 kg a 1200 kg Zařízení podléhá pravidelným, povinným, ročním kontrolám, které provádíme přímo na vašem pracovišti. Strana 46

47 Vakuové samopřísavné manipulátory TECHNICKÉ PARAMETRY - standardní vyráběné typy Na vyžádání dodáváme atypická provedení vakuových manipulátorů VMS. Strana 47

48 Revizní a montážní klece a obslužné plošiny ZKR 300/0,9 závěsná revizní klec pro jednu osobu Slouží pro kontrolní a údržbové práce ve výškách při zavěšení na háku jeřábu. Jejich využití je v souladu s ČSN ISO Vstup do klece je proveden v boční stěně pomocí výsuvné střední příčky tak, že po zvednutí a držení této výsuvné střední příčky lze pod horní tyčí zábradlí podlézt a příčka pak po uvolnění samovolně klesne do střední polohy, kde plní roli střední příčky zábradlí. ZKR 501/2x0,8 závěsná revizní klec pro dvě osoby Slouží pro kontrolní a údržbové práce ve výškách při zavěšení na háku jeřábu. Vzhledem ke své velikosti poskytuje větší prostor pro pohyb osob. Jejich využití je v souladu s ČSN ISO Revizní klec je možné na vyžádání opatřit stříškou. ZKR 300 ZKR 500 Skládací plošina MB-F ZKRU OPVN 250 Strana 48

49 Nástavce a doplňky pro vidle vysokozdvižných vozíků (VZV) ZR1-zvýšený - výsuvný ZR1-zvýšený - přestavitelný Pevné provedení Výsuvné provedení Typ ZR ZR oranžová RAL 2000 modrá RAL 5012 žárově zinkováno EN ISO A D ZRSTSV Teleskopické stavitelné - základní pozice B ZV1 PH C ZV2 PH ZV1 OH - lehký ZRSTSV Teleskopické stavitelné - max.vysunutí ZV2PT Teleskopické pevné - max.vysunutí ZV1 OH ZV2PT Teleskopické pevné - základní pozice JTH-VZV - pevná ZV2 OH - lehký ZV2 OH Strana 49

50 Nástavce a doplňky pro vidle vysokozdvižných vozíků (VZV) VZTPH zvýšená Výroba vysokozdvižných traverz a nástavců dle vašeho požadavku a zadánání JTP křížová VZJTPH háková-dvojitá VZJTPH- rozšířená VZJTPH- rozšířená speciál VZTSH- rozšířená VZTSH- rozšířená VZTSH- rozšířená - řetězová VZJTS - s stojanem VZJTS - standard Základní důležité parametry Strana 50

51 Závěs na automobily ZLA závěs lůžkový na automobil Závěs lůžkový na automobily ZLA 2501/2,06/0,96 je uchopovací zařízení, určené pro závěsnou manipulaci s osobními automobily při jejich přemisťování, jejichž maximální hmotnost je 2500 kg při rozpětí při rozvoru kol 3,5-4,5 m a šířce 1,6-2,2 m. Zařízení se stává z traverzy, ze čtyř závěsných lůžek, kterými se uchopuje automobil za kola a závěsných prostředků - textilních pásů, kterým jsou lůžka zavěšena na traverze. Všechny části závěsu jsou skládací a tedy pro přemisťování je lze složit do rovinných útvarů. ZLA 2500/2,06/0,96 - závěs lůžkový na automobily ZLAS - 650/16/330 Závěsné lůžko na kola vozidel Typ Q kg L mm B1 mm B2 mm W mm V mm Y mm H mm DKmin 1 ZLA 2500/2,06/0, DKmax 1 ZLAHB 500 a 800 kg /2,5/3/3,5 textilní plochý pás pro ZLA Textilní pasy lze ušít v jakékoli délcé a nosnosti. Nosnost: 500 a 800 kg Zákl.délka: 3,5m s trojitým okem v vzdálenosti 2,5-3m a 3,5m Samostatné díly ZLAS 650/16/ ZLAHB 500/2,5/3/3,5 500 ZLAHB 800/2,5/3/3,5 800 Samostatný závesný hák na kolo (závěsné lůžko) Textilní pás pro ZLA s trojtým okem 500 kg Textilní pás pro ZLA s trojtým okem 800 kg Strana 45

52 Sloupové a konzolové jeřáby Základní provedení, druhy a rozdělení Strana 52

53 Sloupové a konzolové jeřáby Základní provedení, druhy a rozdělení serie GBA GBP CBB MBB CBE MBE GBR Strana 53

54 Sloupové a nástěnné jeřáby Základní provedení, druhy a rozdělení Jiné rozměry, které přesáhnou základní nabídku lze vyrobit dle předchozí domluvy a přizpůsobit vlastnímu požadavku Strana 54

55 Sloupové konzolové jeřáby Základní provedení SJR - s ručním kladkostrojem a ručním otáčením SJE - s elektrickým kladkostrojem a ručním otáčením SJR-K s ručním kladkostrojem a ručním otáčením SJE-K s elektrickým kladkostrojem a ručním otáčením SJRR - K s ručním kladkostrojem a ručním otáčením SJER - K s elektr. kladkostrojem a ručním otáčením SJEE - K s elektr. kladkostrojem a elektrickým otáčením UKOTVENÍ NA CHEMICKÉ KOTVY poze, je li podloží z litého armobetonu o síle větší než min.200 mm Strana 55

56 Nástěnné konzolové jeřáby Základní provedení NJR - s ručním kladkostrojem NJE - s elektrickým kladkostrojem NKJR - s ručním kladkostrojem a s konzolovým výložníkem NKJE - s elektr. kladkostrojem a s konzolovým výložníkem NKJR - s ručním kladkostrojem a s konzolovým výložníkem NKJE - s elektrickým kladkostrojem a s konzolovým výložníkem Strana 56

57 Možnosti zemního kotvení Montáž na ocelový kotevní koš, nebo připevnění chemickou kotvou. Kotevní koš k zabetonování do podlahy UKOTVENÍ NA CHEMICKÉ KOTVY Poze, je li podloží z litého armobetonu o tlošťce betonu větší než 200 mm Strana 57

58 Možnosti přívodu elektrického napájení sloupového konz.jeřábu Možnosti přívodu napájení k hlavnímu vypínači Zákazník zajistí přívod napájení k požadovanému jeřábu. Strana 58

59 POPTÁVKA - ZADÁNÍ Na dodávku jeřábu - sloupového konzolového Poř. č. Parametr Značka Rozměr Hodnota 1 Nosnost Q kg Doplní zadavatel 2 Vyložení L mm Doplní zadavatel 3 Výška zdvihu (od háku kladkostroje po zem) H mm Doplní zadavatel 4 Výška celková *) Hc mm 4 a Celková výška haly - po hák mostového jeřábu mm 5 ukotvení v podlaze (kotevní koš, chemická kotva) Doplní zadavatel 6 maximální síla v kotevním šroubu kn 7 Kladkostroj 7a Druh kladkostroje (lanový, řetězový) Doplní zadavatel 7b Hmotnost kg 7c Rychlost zdvihu (na háku) vz m/min 7d Druh pohonu zdvihu (elektrický, ruční) Doplní zadavatel 7e Rychlost pojezdu vp m/min 7f Druh pohonu pojezdu (elektrický, ruční) Doplní zadavatel 7g stavební výška mm 7h pracovní zdvih 8 Otáčení výložníku 8a Rychlost otáčení n ot/min 8b Druh pohonu otáčení (ruční, elektrický, pneumatický) 8c Rozsah otáčení (úhel otoče) alfa ( ) 8d Rozměr IPE mm 9 Způsob ovládání 9a ovládač zavěšený na kladkostroji Doplní zadavatel 9b ovládač nezávislý na pojezdu kladkostroje Doplní zadavatel 10 Napájecí proudová soustava 11 Provozní využití jeřábu dle ČSN a Počet cyklů za hodinu cca nh 11b Počet provozních cyklů za den / dvousměnný provoz / nd max. 12 Prostředí (venkovní, vnitřní, prašné, výbušné) Doplní zadavatel 13 Teplota prostředí (pokud je vyšší než 60 C) Doplní zadavatel Hmotnost G kg Strana 59

60 Dílenské portálové jeřáby Dílenské portálové jeřáby, lze vyrobit dle zadání vašeho požadavku. Lze vyrábět v různých délkách, výškách, šířkách i tonážích. Na veškerý dodávaný a výráběný sortiment, provádíme veškerý potřebný servis a opravy včetně revize ZZ Strana 60

61 BETON SILA pro beton a sypký materiál od 150L do 2000L Typ 1011 Typ 1012 Typ 1013 Typ 1014 Typ 1016 Typ 1017 Typ 1018 Typ 1019 Typ 1020 Typ 1021 Typ 1023 Typ 1025 Typ 1028 Typ 1029 Typ 1010 Typ 1011 Typ 1012 Typ 1013 Typ 1021 Typ 1023 Strana 61

62 BETON SILA pro beton a sypký materiál od 150L do 2000L Typ 1025 Typ 1016 Typ 1018 Typ 1019 Typ 1020 Typ 1028 Typ 1029 Typ 1016 H Typ 1016 Typ 1016 H Typ 1015(H) Typ 1022(H) Typ 1016L (H) Typ 1031(H) Typ 1032(H) Typ 1033 Typ 1034 Typ 1035 Strana 62

63 BETON SILA pro beton a sypký materiál od 150L do 2000L Typ 1036 Typ 1037 H Typ 1038 H Typ 1039 H Strana 63

64 Revize vázacích prostředků a zdvihací techniky Revizní činnost firmy: Způsob revizní činnosti Druhy revizní činnosti - u zákazníka - ve firmě - jednoleté revizní prohlídky dle ČSN ČSN EN tříleté defektoskopické revizní prohlídky pro zjištění trhlin (vnitřní poškození) zjišťovaní trhlin dle ČSN kompletní opravy a výměna vadných komponentů. - trhací zkoušky ocelových lan, řetězů, lanových a řetězových vazáků Prostředky podléhající kontrolám: - řetězové, lanové a textilní vázací prostředky včetně jejich kombinací - vakuové manipulátory-samonasávací i elektrické - břemenové magnety a zvedací svěrky včetně odtrhových zkoušek do nosnosti 3000kg - uchopovací technika-traverzy, euro-závěsy, C-háky apod., včetně magnetické defektoskopie svárů - úvazky z ocelových lan, - bezpečnostní zdvihací svěrky, - speciálních manipulačních prostředků - přípravků, - kladkostroje, lanové zvedáky včetně jejich oprav - dílenské a mostové jeřáby,včetně jejich oprav - VZV, manipulační vozíky apod. Další poskytované služby: - revize vyhrazených technických zdvihacích zařízení - školení obsluh vyhrazených technických zdvihacích zařízení - poskytování služeb v oblasti BOZP a PO - nabídka programu pro evidenci vázacích a manipulačních prostředků EVAP ZZ Kartotékový zápis vázacího prostředku - v protokolu bude uveden výsledek a popis zjištěných závad a jejich charakteristika. - typ magnetizačního zdroje. - číslo kalibračního listu. - parametry a podmínky zkoušení. Informovanost o provedení revizní zkoušky: Po ukončení revizní zkoušky Vás budeme informovat o výsledcích kontroly a na místě bude doporučen způsob možné opravy V případě mimořádné události, lze reagovat okamžitě po ohlášení nutné revize Strana 64

65 Revizní certifikáty Strana 65

66 Alix s.r.o. Huťská 3322, PSČ: Kladno, Czech republic DIC: CZ tel.: , : skype.: alix.loziska Strana 66

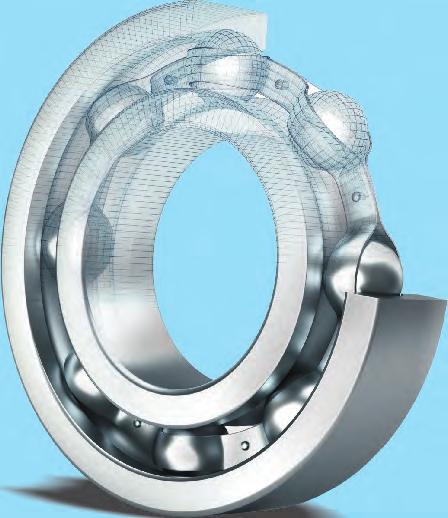

67 Vážení obchodní přátelé, rádi bychom Vám touto cestou představili společnost Alix s.r.o. Obchodní společnost Alix s.r.o. má mnohaleté zkušenosti s prodejem ložisek, gufer a dalšího příslušenství. Nabízíme Vám širokou škálu kvalitních ložisek, gufer, klínových řemenů, válečkových řetězů, lineární techniky, apod. Díky našim především zahraničním dodavatelům jsme schopni našim zákazníkům nabídnout co nejpříznivější ceny a termíny dodání. Můžeme Vám nabídnout: celosvětově známé značky, jako jsou SKF, ZKL, INA, FAG, NKE, TIMKEN, NSK, IKO, apod. Ložiska - kuličková, válečková, soudečková, jehlová, kuželíková, ložiskové domky, kloubová, upínací, kluzná, miniaturní ložiska, sady ložisek do kol automobilů, speciální ložiska Gufera - jsme distributorem firmy Rubena a.s. a dále nabízíme produkty značky Dichtomatic Mimo gufer nabízíme také stírací kroužky, manžety, O kroužky, silent bloky, apod. Válečkové řetězy a ozubená kola ROTEX spojky Klínové řemeny Lineární technika - REXROTH, THK, NSK, HIWIN, HEPCO Maziva - KERNITE Ventily - GEMÜ Segrovky Příslušenství ložisek jehličky, kuličky Stahováky na ložiska Nářadí WÜRTH Strana 67

68 Příjezd - Huťská 3322 PSČ: Kladno - CENTRÁLA a SKLADY Huťská 3322 PSČ: , Kladno Tel.: Kontaktní osoby 2ts@2ts.cz IČ: DIČ: CZ Vedení firmy: Roman Dlouhý, jednatel roman.dlouhy@2ts.cz Jan Matoušek, jednatel - OTZZ jan.matousek@2ts.cz Ing. Petra Filipová, asistentka 2ts@2ts.cz Revize, odborné prohlídky, defektoskopie: Václav Schořálek - OTZZ vaclav.schoralek@2ts.cz Zdeněk Beneš - TZZ benes@2ts.cz Obchodní oddělení, poradenství: Ing. Martin Vávra - SZ a JZ oblast martin.vavra@2ts.cz Petr Pavlík - SZ a SČ oblast pavlik@2ts.cz Martin Šeplavý - SČ. a VČ oblast martin.seplavy@2ts.cz Externí poradce: Veronika Bačkovská - SČ oblast backovska@2ts.cz Prodejna: Radka Šebestová radka.sebestova@2ts.cz Markéta Škachová marketa.skachova@2ts.cz Nákup, objednávky: Ing. Gabriela Dlouhá dlouha@2ts.cz objednavky@2ts.cz Sklad: Jiří Zajíček jiri.zajicek@2ts.cz MORAVA Oblast: SV Morava Dalibor Řečinský dalibor.recinsky@2ts.cz Oblast: SZ Morava Eva Mrovcová mrovcova@2ts.cz Oblast: VČ,Vysočina a JM Luděk Hromek hromek@2ts.cz Ostrava, Karviná, Třinec, Frýdek Místek, Vsetín, Přerov, Zlín,... Adresa: Moskevská 1440/24a PSČ : Havířov Město Opava, Hradec nad Moravicí, Moravský Beroun, Fulnek, Šternberk, Olomouc, Zábřeh, Rýmařov, Bruntál, Jeseník, Vrbno pod Pradědem, Krnov,... Adresa: Strahovice 52 PSČ: okr. Opava Ústí nad Orlicí, Svitavy, Žďár nad Sázavou, Jihlava, Třebíč, Blansko, Prostějov, Vyškov, Brno, Znojmo, Břeclav, Hodonín,Olomouc Přerov,Zlín. Adresa: Milánovy 14 PSČ: Boskovice Strana 68 Kontaktní osoby
