1 SHRNOVACÍ PLACHTOVÉ KONSTRUKCE - VERSUS OMEGA SLOUPY HLINÍKOVÉ ROHOVÉ MONTÁŽNÍ SADY AKTUALIZACE

2

3 - 2 - OBSAH: 1. PODÉLNÝ VODICÍ PROFIL ALTO 150 VS SLOUPY HLINÍKOVÉ ROHOVÉ, SCHEMA MONTÁŽE SLOUPŮ 4 3. SLOUPY HLINÍKOVÉ ROHOVÉ LEHKÉ 7 4. SLOUPEK HESTAL LIFTMASTER SLOUPEK DG ROHOVÝ ZVEDACÍ S PLYNOVOU VZPĚROU MONTÁŽNÍ PROVEDENÍ - JEDNOSTRANNÉ ZVEDÁNÍ SLOUPEK STŘEDOVÝ H=2800mm PŘÍSLUŠENSTVÍ SLOUPKŮ / NEZVEDACÍ, ZVEDACÍ / MONTÁŽNÍ PROVEDENÍ PRO VODICÍ PROFIL ALTO 150 VS DÍLY PRO PODÉLNÝ VODICÍ PROFIL ALTO 150 VS MONTÁŽNÍ SADY PRO PODÉLNÝ VODICÍ PROFIL ALTO 150 VS2 - ZVEDACÍ MONTÁŽNÍ SADY PRO PODÉLNÝ VODICÍ PROFIL ALTO 150 VS2 - NEZVEDACÍ ZAVĚTROVÁNÍ PŘEDNÍHO ČELA SE ZVEDACÍ STŘECHOU ZAVĚTROVÁNÍ PŘEDNÍHO ČELA S NEZVEDACÍ STŘECHOU UCHYCENÍ PRVNÍHO PŘÍČNÍKU STŘECHY MONTÁŽNÍ NÁVOD PRO PŘIPEVNĚNÍ STŘEŠNÍ A BOČNÍ PLACHTY MONTÁŽ STŘEŠNÍ PLACHTY NA KONCOVÝ SKLOPNÝ DÍL MONTÁŽ KONCOVÉHO SKLOPNÉHO DÍLU ZAJIŠTĚNÍ KONCOVÉHO SKLOPNÉHO DÍLU NAPÍNÁNÍ PLACHTY NÁHRADNÍ DÍLY UNIVERSÁLNÍ PRO SHRNOVACÍ PLACHTOVÉ KONSTRUKCE 35

4 - 3 - PODÉLNÝ VODICÍ PROFIL ALTO 150 VS2 lx: 511,3 cm 4 ly: 220,0 cm 4 ± 6,2 kg / m L = 8,5 m L = 8,6 m L = 9,8 m; předpětí 70 mm L = 10,2 m

5 - 4 - SLOUPY HLINÍKOVÉ ROHOVÉ SLOUPY HLINÍKOVÉ PŘEDNÍ SLOUPY HLINÍKOVÉ ZADNÍ ROZMÍSTĚNÍ SLOUPŮ PŘEDNÍ PRAVÝ ZADNÍ PRAVÝ VARIANTA 1 VARIANTA 2 PŘEDNÍ LEVÝ ZADNÍ LEVÝ TT-číslo Název Materiál povrch Hmotnost Q kg / m Sloup zadní Al 255 x 35 mm Al přírodní Sloup zadní Al 255 x 35 mm Al elox Sloup přední 161 / 174 x 35 mm Al přírodní Sloup přední 161 / 174 x 35 mm Al elox 3300

6 - 5 - SCHÉMA MONTÁŽE SLOUPŮ UCHYCENÍ AL SLOUPŮ NA RÁM Sada obsahuje: Sada obsahuje: 1ks - U profil 65/800 4ks - šroub M14x40 DIN 912 4ks - matice M14 DIN ks - podložka A15 DIN 125 4ks - podložka 15 DIN 433 2ks - U profil 35/800 4ks - šroub M14x40 DIN 912 4ks - matice M14 DIN ks - podložka A15 DIN 125 4ks - podložka 15 DIN 433 TT-číslo Název Materiál povrch Pozn Montážní sada pro rám zadní sloup ocel pozink Spojovací mater Montážní sada pro rám přední sloup ocel pozink je součástí dod.

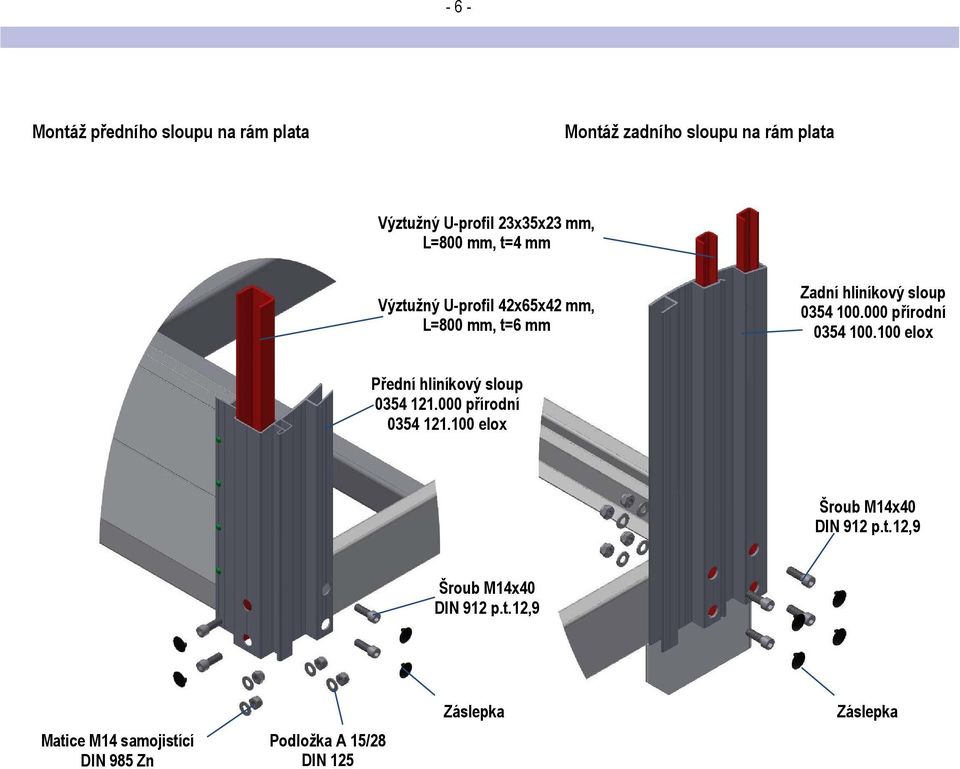

7 - 6 - Montáž předního sloupu na rám plata Montáž zadního sloupu na rám plata Výztužný U-profil 23x35x23 mm, L=800 mm, t=4 mm Výztužný U-profil 42x65x42 mm, L=800 mm, t=6 mm Zadní hliníkový sloup přírodní elox Přední hliníkový sloup přírodní elox Šroub M14x40 DIN 912 p.t.12,9 Šroub M14x40 DIN 912 p.t.12,9 Matice M14 samojistící DIN 985 Zn Podložka A 15/28 DIN 125 Záslepka Záslepka

8 - 7 - SLOUPY HLINÍKOVÉ ROHOVÉ LEHKÉ ROZMÍSTĚNÍ SLOUPŮ AL ROHOVÉ LEHKÉ PŘEDNÍ PRAVÝ ZADNÍ PRAVÝ PŘEDNÍ PRAVÝ ZADNÍ PRAVÝ PŘEDNÍ LEVÝ ZADNÍ LEVÝ PŘEDNÍ LEVÝ ZADNÍ LEVÝ TT-číslo Název Materiál povrch Délka mm Hmotnost Q kg / m Sloup zadní Al 128 x 35 mm Al přírodní 3,16 3, Sloup zadní Al 128 x 35 mm Al elox 3,16 3, Sloup přední Al 90 / 70 x 35 mm Al přírodní 2,586 2, Sloup přední Al 90 / 70 x 35 mm Al elox 2,586 2,586

9 - 8 - MONTÁŽNÍ SADY PRO RÁM - VÝZTUHY, PRO AL SLOUPY ROHOVÉ LEHKÉ Výztuha U 35,5x27-800mm Spojovací materiál je součástí dodávky TT-číslo Název Materiál povrch Montážní sada pro rám -výztuha U 35,5x27-800mm ocel pozink Pozn. Spojovací mater. je součástí dod.

10 - 9 - SLOUPKY HESTAL LIFTMASTER 770 Liftmaster 770 je mechanický zdvihací systém, u něhož lze pomocí kloubového mechanismu plynule zvednout střechu vozu až o 400 mm. Standardní délka sloupku činí 2750 mm, v případě potřeby může být upravena v 50 mm krocích až na minimální délku 2450 mm. Liftmaster 770 se nýtuje k nosnému rohovému prvku nástavby. Nosnost sloupku je 250 kg, při použití 4 ks sloupků Liftmaster 770 je maximální přípustná váha střechy 1000 kg. Prostor pro umístění sloupku HESTAL LIFTMASTER 770 v profilu sloupu rohového předního Al xxx Prostor pro umístění sloupku HESTAL LIFTMASTER 770 v profilu sloupu rohového zadního Al xxx Zcela spuštěná střecha dosedne při jízdě na tělo sloupku Liftmaster 770, takže je odlehčena kloubová mechanika. Ruční páka je zajištěna pružinou proti samovolnému vychylování. Díky dodatečné aretaci zdvihu je přípustná jízda se střechou zvednutou až o 120 mm. Spuštění střechy se provádí spouštěcím tlačítkem, rychlost spouštění střechy je dána ovládací silou vyvíjenou na páku. Každým pohybem páky dochází ke zvednutí střechy až o 50mm. TT-číslo L min. mm L max. mm Materiál / povrch Hmotnost kg / ks ocel / kataforéze 17,5

11 SLOUPEK DG ROHOVÝ ZVEDACÍ S PLYNOVOU VZPĚROU 900N DG je mechanický zdvihací systém, u něhož lze pomocí kloubového mechanismu plynule zvednout střechu vozu až o 400 mm. Standardní délka sloupku činí 2850 mm. Sloupek DG se nýtuje k nosnému rohovému prvku nástavby. Materiál / povrch ocel / kataforéze Montáž zvedacího sloupku DG do Al rohového sloupu Montáž pro přední sloupek, výklopné provedení - pouze 1 čep Montáž pro zadní sloupek, pevné provedení - dva čepy T-číslo H mm L mm S mm H1 mm LB mm ST mm Hmotnost kg / ks , Plynová vzpěra 400 / 900N,ND pro sl.zved.

12 MONTÁŽNÍ PROVEDENÍ - SLOUPEK DG ROHOVÝ ZVEDACÍ

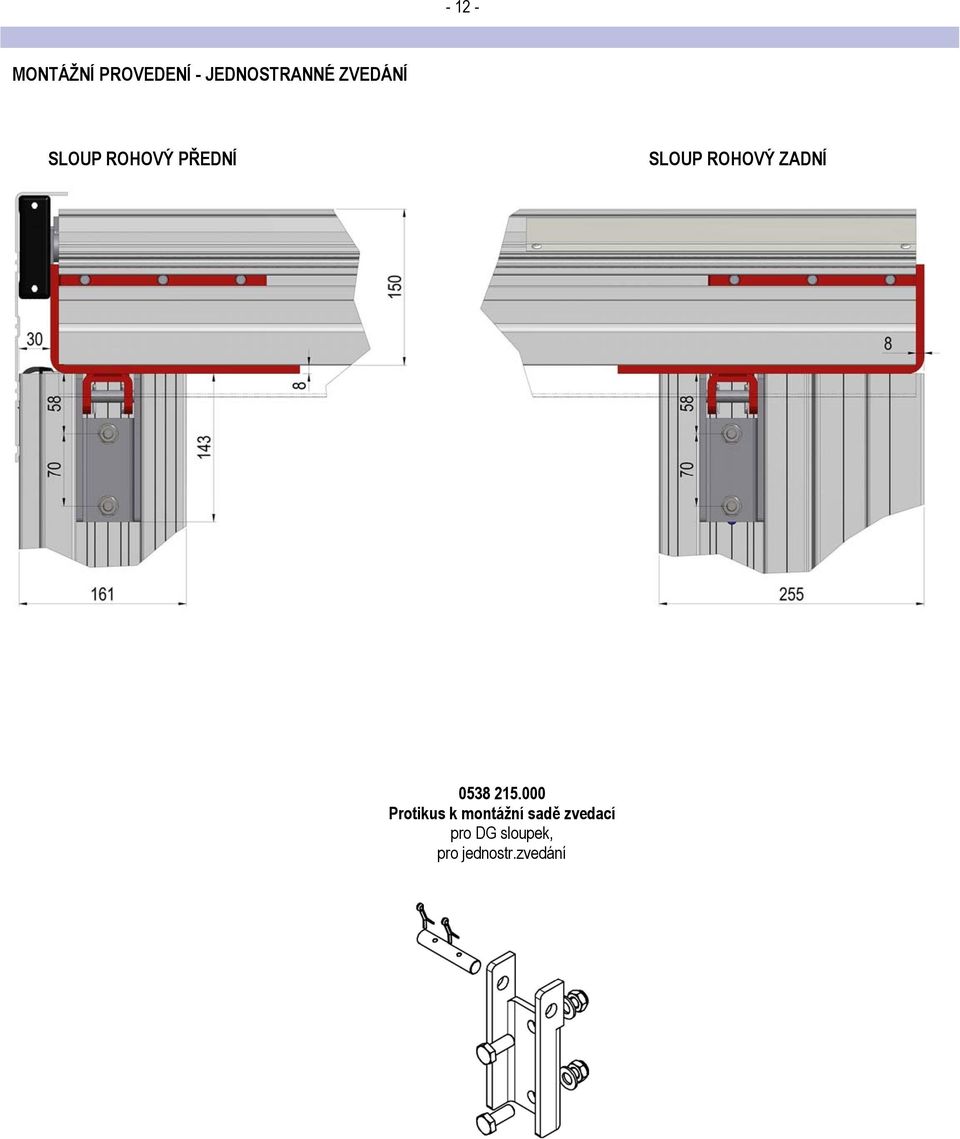

13 MONTÁŽNÍ PROVEDENÍ - JEDNOSTRANNÉ ZVEDÁNÍ SLOUP ROHOVÝ PŘEDNÍ SLOUP ROHOVÝ ZADNÍ Protikus k montážní sadě zvedací pro DG sloupek, pro jednostr.zvedání

14 SLOUPEK STŘEDOVÝ H2800mm TT-číslo Název Výška sloupku mm Materiál / povrch Hmotnost kg / ks Sloupek středový CS, DG 2800 ocel / černý lak 21,5

15 PŘÍSLUŠENSTVÍ SLOUPKŮ - DÍLY UNIVERSÁLNÍ TT-číslo Název Materiál / povrch Hmotnost kg / ks Kapsa sloupku DG navařovací ocel 0, Kapsa sloupku DG šroubovací ocel pozink 0, Kapsa pro podplachtový profil ocel pozink 0, Kapsa pro pyramidový profil ocel pozink 1, Oko pro bočnicové uzávěry ocel pozink 0,01 PŘÍSLUŠENSTVÍ SLOUPKŮ NEZVEDACÍ TT-číslo Název Materiál / povrch Hmotnost kg / ks Nástavec pevný universal / DG sloupky ocel pozink 3, Jezdec střed. sloupku zvedací ALTO 150 VS2 ocel pozink 0, Jezdec střed sloupku ALTO 150 ocel pozink 3,5 PŘÍSLUŠENSTVÍ SLOUPKŮ ZVEDACÍ TT-číslo Název Materiál / povrch Hmotnost kg / ks Sloupek středový CS, DG Nástavec středového sloupku výsuvný ocel pozink 6, Jezdec střed. sloupku zvedací ALTO 150 VS2 ocel pozink 0,8

16 PŘÍSLUŠENSTVÍ SLOUPKŮ - DÍLY UNIVERSÁLNÍ TT-číslo Název Nákres Kapsa sloupku DG navařovací Kapsa je součástí sloupku Kapsa sloupku DG šroubovací Kapsa pro podplachtový profil Kapsa pro pyramidový profil Oko pro bočnicové uzávěry

17 PŘÍSLUŠENSTVÍ SLOUPKŮ NEZVEDACÍ TT-číslo Název Nákres Jezdec střed sloupku ALTO Nástavec pevný universal

18 PŘÍSLUŠENSTVÍ SLOUPKŮ ZVEDACÍ TT-číslo Název Nákres Nástavec středového sloupku výsuvný pro sloupek Jezdec střed. sloupku ALTO 150 VS2 MONTÁŽ NÁSTAVCE STŘEDOVÉHO SLOUPKU

19 Nástavec středového sloupku výsuvný pro sloupek Pozice Název Počet kusů 1 Výsuvný profil 1 2 Doraz 1 3 Tažná pružina 1 4 Vedení pružiny 1 5 Vedení výsuvného profilu 1 6 Šroub M10x85 DIN Matice M10 šestihr.samoj.,pozink DIN 985,ISO Podložka 10,5 kruh.,pozink,din 125 ISO Čep s hlavou a dírou 12x Závlačka ZB Šroub M8x25,šestihr.hlava 8,8 pozink DIN 933,ISO Matice M8 šestihr.samoj.,pozink DIN 985,ISO Nýt trhací 6,4x12 St/St plochá hlava 4 14 Podložka 8,4 kruh.,pozink,din 125 ISO

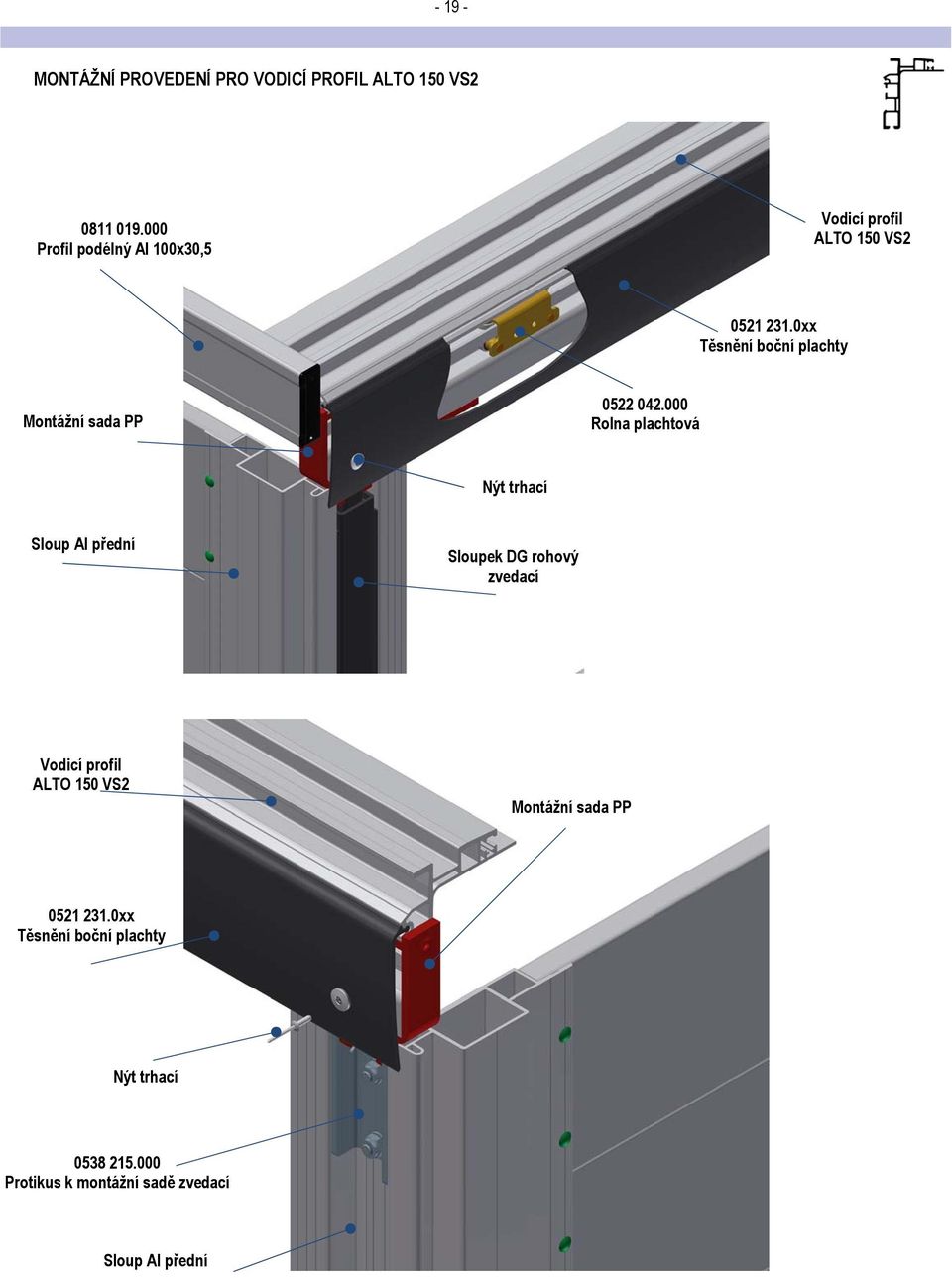

20 MONTÁŽNÍ PROVEDENÍ PRO VODICÍ PROFIL ALTO 150 VS Profil podélný Al 100x30,5 Vodicí profil ALTO 150 VS xx Těsnění boční plachty Montážní sada PP Rolna plachtová Nýt trhací Sloup Al přední Sloupek DG rohový zvedací Vodicí profil ALTO 150 VS2 Montážní sada PP xx Těsnění boční plachty Nýt trhací Protikus k montážní sadě zvedací Sloup Al přední

21 DÍLY PRO PODÉLNÝ VODÍCÍ PROFIL ALTO 150 VS2 DÍLY PRO PROFIL VODICÍ ALTO 150 VS2 TT-číslo Název Nákres L = 8,5 m L = 8,6 m L = 9,8 m L = 10,2 m Rolna plachtová Těsnění boční plachty ,5m barva černá 7m barva černá 9m barva černá 14m barva černá

22 MONTÁŽNÍ SADY PRO PODÉLNÝ VODÍCÍ PROFIL ALTO 150 VS2 ZVEDACÍ, PRO SLOUPY AL ROHOVÉ PŘEDNÍ SADA ZVEDACÍ Montážní sada Vodicí profil ALTO 150 VS Plech naváděcí PL Sloup Al přední ZADNÍ SADA ZVEDACÍ Vodicí profil ALTO 150 VS2 Montážní sada Plech naváděcí Sloup Al zadní

23 MONTÁŽNÍ SADY PRO VODÍCÍ PROFIL ALTO ZVEDACÍ / PRO ZVEDACÍ SLOUPKY S PLYN. VZPĚROU DG TT-číslo Název Nákres Montážní sada ALTO ZL sada obsahuje: 3ks - šroub M10x35 zapušť. 3ks - šroub M10x30 šestihr. 3ks - podložka Montážní sada ALTO PL sada obsahuje: 1ks - závit deska 25x ks - šroub M10x35 zapušť. 3ks - šroub M10x30 šestihr. 3ks - podložka Montážní sada ALTO ZP sada obsahuje: 3ks - šroub M10x35 zapušť. 3ks - šroub M10x30 šestihr. 3ks - podložka Montážní sada ALTO PP sada obsahuje: 1ks - závit deska 25x ks - šroub M10x35 zapušť. 3ks - šroub M10x30 šestihr. 3ks - podložka10

24 DÍLY PRO VODÍCÍ PROFIL ALTO ZVEDACÍ / PRO ZVEDACÍ SLOUPKY S PLYN. VZPĚROU DG TT-číslo Název Nákres PL PP Plech naváděcí pro (PL) Plech naváděcí pro (PP) Plech naváděcí pro (ZP,ZL) Konzola (L) pro zavětr.před. čela Konzola (P) pro zavětr.před. čela Čep pro konzolu Deska závitová 65 / 35 Šroub M8x16, šestihr.hlava Podložka 8 pružná

25 MONTÁŽNÍ SADY PRO PODÉLNÝ VODÍCÍ PROFIL ALTO 150 VS2 NEZVEDACÍ, PRO SLOUPY AL ROHOVÉ PŘEDNÍ SADA NEZVEDACÍ Montážní sada ZADNÍ SADA NEZVEDACÍ Montážní sada

26 DÍLY PRO VODÍCÍ PROFIL ALTO NEZVEDACÍ TT-číslo Název Nákres Mont.sada ALTO (ZL,ZP) nezvedací Sada obsahuje: 1ks - montážní deska ZL 2ks - závit.deska 25x8x200/75 6ks - šroub M10x35 šestihr. 12ks - podložka10,5 6ks - šroub m10x30,válc.hlava 6ks - matice M10 šestihr. 6ks - zaslepovací krytka 18, Montážní sada ALTO PL nezvedací Sada obsahuje: 1ks - montážní deska PL 2ks - závit.deska 25x8x200 6ks - šroub M10x35 šestihr. 4ks - matice M10 šestihr. 10ks - podložka 10,5 4ks - šroub M10x30 válc. 2ks - zaslep. krytka 18,4 3ks - nýt 6 x 12 St/St, pozink 1ks - M8 x 16 šestihr. 1ks - podložka 8 1ks - závit. deska 40x Montážní sada ALTO PP nezvedací Sada obsahuje: 1ks - montážní deska PP 2ks - závit.deska 25x8x200 6ks - šroub M10x35 šestihr. 4ks - matice M10 10ks - podložka 10,5 4ks - šroub M10x30 2ks - zaslep. krytka 3ks - nýt 6 x 12 St/St, pozink 1ks - M8 x 16 šestihr. 1ks - podložka 8 1ks - závit. deska 40x18-6

27 ZAVĚTROVÁNÍ PŘEDNÍHO ČELA SE ZVEDACÍ STŘECHOU Profil podélný Al 100x30, Profil okopový L 50x260 Nýt trhací 6x12 Al/St Těsnění PVC Profil lemovací U Přední čelo Koncovka E2, 100x Čep pro konzolu Nýt trhací 6x12 Al/St Nanesená vrstva lepidla pro připevnění okopového profilu Profil okopový L 50x Koncovka E2, 100x Konzola pro zavětrování předního čela Profil podélný Al 100x30,5 Vodicí profil ALTO 150 VS Těsnění PVC Profil lemovací U

28 ZAVĚTROVÁNÍ PŘEDNÍHO ČELA S NEZVEDACÍ STŘECHOU Profil Al 60x Profil podélný Al 100x30, Záslepka profilu 60x30 Přední čelo Profil podélný Al 100x30, Koncovka E2, 100x30 Šroub M8x16 DIN 933 Vodicí profil ALTO 150 VS Destička záv. 40x Profil Al 60 x 30 Montážní deska zvedací

29 UCHYCENÍ PRVNÍHO PŘÍČNÍKU STŘECHY Profil podélný Al 100x30, Řetízek z příslušenství střechy Příčník Vodící profil Alto 150 VS2 Vodící profil Alto 150 VS2

30 MONTÁŽNÍ NÁVOD PRO PŘIPEVNĚNÍ STŘEŠNÍ A BOČNÍ PLACHTY PŘÍPRAVA STŘEŠNÍ PLACHTY Otvor použít k připevnění střešní plachty na příčník a ke koncovému sklopnému dílu nýtováním Spodní otvor použít pro označení místa pro nýt, potom posunout plachtu nahoru a přinýtovat přes horní otvor MONTÁŽ STŘEŠNÍ PLACHTY NA PŘÍČNÍK

31 MONTÁŽ STŘEŠNÍ PLACHTY NA KONCOVÝ SKLOPNÝ DÍL PŘIPEVNĚNÍ BOČNÍ PLACHTY (ALTO 150)

32 MONTÁŽ KONCOVÉHO SKLOPNÉHO DÍLU xxx Trámec hraněný Koncový sklopný díl Zajištění z příslušenství střechy

33 ZAJIŠTĚNÍ KONCOVÉHO SKLOPNÉHO DÍLU Zajištění z příslušenství střechy Zajištění z příslušenství střechy Koncový sklopný díl

34 NAPÍNÁNÍ PLACHTY Horní uložení Deska pro napínání Trubka napínací Držák malé převodovky Trubka převlečná pro spodní uložení Spodní uložení Převodovka Ráčna napínací se čtyřhranem 12 mm, přední levá / zadní pravá Materiál: ocel pozink Hmotnost: 2,2 kg / ks Ráčna napínací se čtyřhranem 12 mm, přední pravá / zadní levá Materiál: ocel pozink Hmotnost: 2,2 kg / ks Vhodné pro - spodní uložení trubky napínací ø spodní uložení trubky napínací ø

35 CS Převodovka napínání plachty L 73 x 40 x 40 mm, 4HR Provedení levé, samosvorné CS Převodovka napínání plachty P 73 x 40 x 40 mm, 4HR Provedení pravé, samosvorné Materiál: ocel Hmotnost: 0,8 kg / ks CS Převodovka napínání plachty 73 x 40 x 40 mm, Provedení levé CS Převodovka napínání plachty 73 x 40 x 40 mm Provedení pravé Materiál: ocel Hmotnost: 0,8 kg / ks Napínací převodovka Mini 63 x 30 x 30 mm Materiál:ocel Hmotnost: 0,55 kg / ks CS Klika převodovky, pro převodovku ; NAPÍNÁNÍ VELIKOST 27 NAPÍNÁNÍ VELIKOST 35 Horní uložení Horní uložení Trubka napínací l=3300 mm Spodní uložení Trubka napínací l=3300 mm Spodní uložení Spodní uložení Spodní uložení

36 NÁHRADNÍ DÍLY UNIVERSÁLNÍ PLATÍ PRO PODÉLNÉ VODICÍ PROFILY MYCRO, KUBUS, KUBUS LIGHT, ALTO 150 TT-ČÍSLO NÁZEV NÁKRES Příčník komplet universál L=2550 mm Jezdec příčníku Ložisko příčníku, červený plast Je smontováno Koncový sklopný díl universál L=2550 mm Koncový sklopný díl universál TWIN s kolíky pro zajištění proti zvednutí L=2550 mm Klapka zadní pro pevnou střechu Trámec sklopný universál 120 x 40 x 2550 Trámec sklopný 30 x 30 s bočním ukončením Trámec hraněný H=125 mm H=175 mm H=208 mm

37 NÁHRADNÍ DÍLY UNIVERSÁLNÍ PLATÍ PRO PODÉLNÉ VODICÍ PROFILY MYCRO, KUBUS, KUBUS LIGHT, ALTO 150 TT-ČÍSLO NÁZEV NÁKRES Příčník pevné střechy pro plachtovou střechu L = 2550 mm Příslušenství střechy universal ( 4 ks uzávěrů ) Příslušenství střechy universal TWIN ( 8 ks uzávěrů ) Lamela VERSUS OMEGA 400 Lamela VERSUS OMEGA 500 Lamela VERSUS OMEGA 600 Lamela VERSUS OMEGA Ovládací tyč Plynová vzpěra koncového sklopného dílu 700 N L=205 mm, zvih 60 mm

38 Výpočet délky rohových sloupů a rozměrů vrat Výpočet pro délku sloupků pro: Zvedací ALTO VS2 L sl = H sp H rámu = H sp H rámu Nezvedací ALTO VS2 L sl = H sp H rámu = H sp H rámu Výpočet H t vrat : Zvedací i nezvedací ALTO VS2 H t vrat = H sp = H sp - 110
