Kvadrokoptéra Funtic, RtF, 2,4 GHz. Obj. č.:

Transkript

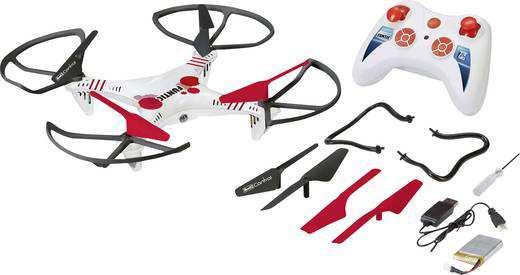

1 Rozsah dodávky Model kvadrokoptéry Sada náhradních vrtulí USB nabíječka Akumulátor Dálkový ovladač Návod k obsluze Kvadrokoptéra Funtic, RtF, 2,4 GHz Obj. č.: Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup kvadrokoptéry Revell Control FUNTIC, RtF, 2,4 GHz. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Vlastnosti Mimořádně odolný model s chrániči vrtulí 3 rychlosti, funkce přemetu a režim bez určení přední strany LED světla Bezpečnostní pokyny Tento model je vhodný pro věkovou skupinu dětí od 8 let. Při létání s ním je nutný dohled dospělé osoby. VAROVÁNÍ! Výrobek není vhodný pro děti do 36 měsíců. Obsahuje malé části. Nebezpečí udušení! Kvadrokoptéra je vhodná jak pro létání uvnitř interiérů, tak v otevřeném prostranství, za předpokladu, že nefouká vítr a neprší. Dejte pozor, aby se vám ruce, vlasy, tvář a volné částí oblečení nedostaly do styku s rotory. Když kvadrokoptéru nepoužíváte, vypněte dálkové ovládání a model. Když kvadrokoptéru nepoužíváte delší dobu, vyjměte baterie z dálkového ovladače. Při létání si vždy udržujte s modelem vizuální kontakt, abyste nad ním neztratili kontrolu. Nepozornost nebo ztráta koncentrace při řízení může vést k závažným škodám. Kvadrokoptéru používejte vždy jen v souladu s pokyny v tomto návodu k obsluze. Nelétejte s modelem v blízkosti lidí, zvířat, vodních ploch nebo elektrického vedení. Tento model není vhodný pro osoby, jejichž fyzické nebo mentální schopnosti jsou nějak omezeny. Doporučujeme, aby osoby, které nemají zkušenosti s řízením takovýchto modelů, začínali s modelem létat jen pod dohledem zkušeného pilota. Základním pravidlem je, že se musí zajistit, aby model nemohl nikoho poranit v důsledku potencionálního selhání nebo závady. V případě opravy nebo úprav modelu se smí používat jen schválené originální náhradní díly. V opačném případě může dojít k poškození modelu, resp. může model představovat nebezpečí. Při létání ovládejte kvadrokoptéru z takové pozice, abyste v případě potřeby vždy mohli rychle uhnout z dráhy jeho letu. Bezpečnostní pokyny platné pro letecké modely: Model se používá v běžném letovém provozu. Za jeho chování a za případné škody způsobené provozem modelu je zodpovědný výhradně pilot, který model řídí. Ke komerčnímu použití modelu je potřeba zvláštní povolení. Před prvním použitím modelu se důkladně seznamte s jeho funkcemi. Před každým letem zkontrolujte, jestli model pracuje správně a vždy dodržujte pokyny v návodu. Při létání berte do úvahy povětrnostní podmínky, vítr a všechny překážky. Držte se s modelem mimo dráhy pilotovaných letounů. Nelétejte ponad soukromé pozemky, nad místy, kde se shromažďují lidi, nad vojenskými objekty, nemocnicemi, elektrárnami apod. Nelétejte v blízkosti letišť (blíže než 1,5 km). Nikdy s modelem nelétejte, pokud s ním nemáte přímý vizuální kontakt. Nedodržením těchto bezpečnostních pokynů se vystavujte případnému trestnímu postihu! Používání tohoto modelu může způsobit škodu na majetku, nebo na zdraví. Ujistěte se proto, že máte při jeho používaní uzavřené patřičné pojištění.

2 Bezpečnostní pokyny k používání dálkového ovladače V dálkovém ovladači doporučujeme používat pouze nové alkalické manganové baterie. Jednorázové baterie v dálkovém ovládání lze nahradit akumulátory, které jsou šetrné k životnímu prostředí. Jakmile zaregistrujete, že jednotka dálkového ovládání přestává spolehlivě fungovat, vložte do ovladače nové alkalické baterie, resp. nabijte používané akumulátory. Při vkládání baterií, respektive akumulátorů vždy dávejte pozor na jejich správnou polaritu (plus/+ a minus/ ). Vybité baterie se musí z dálkového ovládání odstranit. Připojovací koncovky se nikdy nesmějí zkratovat. Pokud dálkové ovládání po delší čas nepoužíváte, vejměte z něj baterie. Popis a ovládací prvky modelu a dálkového ovládání Kvadrokoptéra Bezpečnostní pokyny k používání baterií a akumulátorů Před nabíjením se akumulátory musí odstranit z dálkového ovládání. Obyčejné baterie (které nejsou určeny k nabíjení) nikdy nenabíjejte. Akumulátory se musí nabíjet pouze pod dohledem dospělé osoby. Nemíchejte dohromady různé typy baterií / akumulátorů ani nové a částečně vybité baterie, resp. akumulátory. Používejte pouze baterie doporučeného typu, nebo jejich ekvivalent. Při vkládání baterií, respektive akumulátorů vždy dávejte pozor na jejich správnou polaritu (plus/+ a minus/ ). Připojovací kontakty se nikdy nesmí zkratovat. Pokud dálkové ovládání po delší čas nepoužíváte, vejměte z něj baterie. Jakmile zaregistrujete, že jednotka dálkového ovládání přestává spolehlivě fungovat, vložte do ovladače nové baterie, resp. nabijte používané nabíjecí akumulátory. Bezpečnostní pokyny k nabíjení akumulátorů Nabíjecí jednotka není určena pro osoby (včetně dětí), jejichž schopnosti vnímaní nebo mentální schopnosti jsou sníženy nebo pro osoby s nedostatkem zkušeností a / nebo znalostí, pokud na ně při používání výrobku nedohlíží osoba, která je zodpovědná za jejich bezpečnost, resp. pokud jim tato osoba neposkytla poučení o správném použití výrobku. Mějte děti neustále pod dohledem, aby si s nabíjecí jednotkou nehrály. K nabíjení Li-Pol akumulátorů v modelu používejte výhradně nabíječku, která je součástí dodávky. Nabíječka není vhodná k nabíjení jiného typu akumulátorů. Smí se používat jen k nabíjení akumulátoru v modelu a žádných jiných. Model je vybaven akumulátorem Li-Pol. Při manipulaci s tímto akumulátorem dodržujte následující bezpečnostní pokyny: Nikdy nevhazujte Li-Pol akumulátory do ohně a neskladujte je na teplém místě. K nabíjení Li-Pol akumulátorů v modelu používejte výhradně nabíječku, která je součástí dodávky. Použití jiné nabíječky může vést k trvalému poškození akumulátoru, výrobku nebo fyzickému úrazu. Nabíječku nikdy nepoužívejte k nabíjení akumulátorů NiCd/NiMH! Vždy dávejte pozor, aby se akumulátory nabíjely na ohnivzdorném povrchu a v prostředí, které je odolné proti ohni. V průběhu nabíjení nenechávejte akumulátor bez dohledu. Kontakty akumulátoru nikdy nerozebírejte ani jinak do nich nezasahujte. Články nepoškozujte a nepropichujte. Hrozí riziko výbuchu! Li-Pol akumulátory se musí udržovat mimo dosah dětí. Před likvidací se akumulátor musí vybít. Otevřené póly zalepte lepicí páskou, aby se předešlo zkratu! 1A - Rotory 1B Chrániče vrtulí 1C Přední LED Dálkový ovladač 2A Trimování otáčení 2B Ovladač plynu a otáčení; stiskem seshora se aktivuje režim bez orientace na přední stranu 2C - LED zapnutí a vypnutí 2D LED kontrolka napájení 2E Přepínač TURBO 2F Tlačítko přemetu 1D - Schránka akumulátoru 1E Přepínač ON/OFF 2G Ovladač letu dopředu a dozadu a klopení do stran 2H Trimování letu dopředu a dozadu 2I Trimování klopení do stran 2J Přepínač ON/OFF 2K Kryt schránky baterií 2L Západka pro otevření schránky baterií

3 Vložení baterií do dálkového ovládání Příprava k startu 3A Zatlačte západku (2Lú směrem dolů a otevřete kryt schránky (2K). 3B - Vložte do schránky 3 baterie AA (3 x 1,5 V) a věnujte pozornost polaritě, která je vyznačena v schránce baterií. 3C Schránku znovu zavřete krytem. Nabíjení modelu Před propojením s dálkovým ovladačem se musí model nejdříve zapnout. Otevřete kryt schránky akumulátoru (1D), vložte dovnitř akumulátor a konktor akumulátoru zapojte do zdířky modelu. Nakonec schránku akumulátoru znovu zavřete. Při připojování nepoužívejte sílu a poté přepněte přepínač ON/OFF na modelu (1E) do polohy ON. Ovladač plynu a otáčení (levá páčka na dálkovém ovládání 2B) musí být předtím, než dálkové ovládání zapnete ve spodní poloze (5B). Poté nastavte přepínač ON/OFF (2J) na dálkovém ovládání do polohy ON. Asi po 3 sekundách se model aktivuje a je připraven k použití. Po dokončení letu vypněte nejdříve model a až poté dálkový ovladač. Odpojte akumulátor od modelu a vyjměte ho z modelu. Trimování řízení Pozor: Před nabíjením a po ukončení každého letu vždy počkejte 10 až 15 minut, aby se akumulátor a motor ochladily. V opačném případě může dojít k jejich poškození. Průběh nabíjení se musí nepřetržitě sledovat. Vždy zabezpečte, aby se nabíjení provádělo na žáruzdorném povrchu a v prostředí, které je odolné proti ohni. Otevřete schránku akumulátoru (1D), odpojte akumulátor od modelu (4A) a vypněte dálkový ovladač. Vyjměte akumulátor z modelu (4B). Zapojte USB nabíječku do USB portu (4C). Rozsvítí se LED kontrolka stavu na nabíječce. Zapojte do zdířky na nabíječce bílý konektor akumulátoru. Ubezpečte se, že je správná polarity připojení (4D). Akumulátor připojujte k nabíječce opatrně a nepoužívejte sílu! Pokud se akumulátor nepřipojí k nabíječce správně, může se poškodit a za určitých okolností způsobit i poranění. Je-li zahájen proces nabíjení, červená LED kontrolka na USB nabíječce zhasne. Proces nabíjení trvá asi 90 minut a musí se nepřetržitě sledovat. Po nabití akumulátoru se znovu rozsvítí červená LED. Jakmile je proces nabíjení dokončen, odpojte akumulátor od nabíječky a nabíječku od USB portu. Po cca 90 minutách nabíjení můžete s modelem létat cca 5 až 7 minut. Varování: Li-Pol akumulátor se může v průběhu nabíjení zahřívat. Jestliže je akumulátor horký nebo se na povrchu pod ním projeví tepelná změna, nabíjení okamžitě přerušte. Před propojením s dálkovým ovladačem se musí model nejdříve zapnout. Jeho trimování je jednoduché, ale vyžaduje určitou trpělivost a cit. Postupujte prosím přesně podle následujících pokynů: Pomalu a opatrně posouvejte ovladač plynu směrem nahoru, aby se kvadrokoptéra zvednula do výšky asi 0,5 m až 1 m. 6A - Pokud se kvadrokoptéra sama od sebe rychle nebo pomalu pohybuje do stran směrem doleva nebo doprava Poklepejte opakovaně krátce v opačném směru na trimovací ovladač klopení do stran (2I). 6B - Pokud se kvadrokoptéra sama od sebe otáčí rychle, nebo pomalu kolem své vlastní osy Stiskněte opakovaně krátce ovladač trimování funkce otáčení (2A) v opačném směru. 6C - Pokud se kvadrokoptéra sama od sebe rychle, nebo pomalu pohybuje dopředu nebo dozadu Stiskněte opakovaně krátce ovladač trimování funkce letu dopředu a dozadu (2H) v opačném směru.

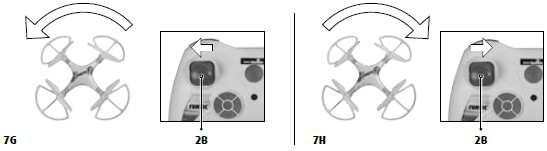

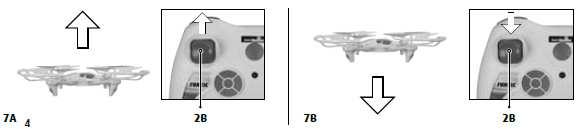

4 Ovládání za letu Poznámka: Pro klidné chování modelu za letu postačují jenom minimální korekce ovladačů! Informace o směru se vztahují k situaci, při které se díváme na model zezadu. Jestliže letí kvadrokoptéra proti pilotovi, musí se s ovladači pohybovat v opačném směru. 7A 7B 7C 7D 7E 7F 7G 7H Opatrným pohybem ovladače plynu a otáčení (2B) směrem dopředu, vzlétnete nebo zvýšíte letovou výšku. Pro přistání, nebo snížení letové výšky posuňte ovládací páku plynu a otáčení (2B) dozadu. Opatrným pohybem ovladače pro let dopředu a dozadu a pro klopení do stran (2G) dopředu, udělujete příkaz k letu směrem dopředu. Opatrným pohybem ovladače pro let dopředu a dozadu a pro klopení do stran (2G) dozadu, udělujete příkaz k letu směrem dozadu. Opatrným pohybem ovladače pro let dopředu a dozadu a pro klopení do stran (2G) doleva, udělujete příkaz k letu směrem doleva. Opatrným pohybem ovladače pro let dopředu a dozadu a pro klopení do stran (2G) doprava, udělujete příkaz k letu směrem doprava. Pohybem ovladače plynu a otáčení (2B) směrem doleva se kvadrokoptéra otočí doleva. Pohybem ovladače plynu a otáčení (2B) směrem doprava se kvadrokoptéra otočí doprava. Tlačítko LED 2C: Tímto tlačítkem můžete zapnout nebo vypnout LED světla na modelu. Přepínač TURBO 2E: Po zapnutí modelu se aktivuje jen nejnižší rychlostní úroveň. Stiskem horního tlačítka se aktivuje druhá rychlostní úroveň a uslyšíte dvě krátká pípnutí. Stiskem spodního tlačítka přepnete model znovu na první rychlostní stupeň. Tlačítko přemetu 2F: Pokaždé, když stisknete tlačítko přemetu, model provede v letu přemet. Směr přemetu se určuje stiskem ovladače letu dopředu a dozadu, nebo do stran (2G), který se stiskne hned po stisku tlačítka 2F. Tuto funkci aktivujte, jen když je kolem modelu dostatek volného místa a letí ve výšce alespoň 2 metry nad zemí. Tlačítko režimu letu bez orientace na přední strany 2B: Tento režim je vhodný pro začátečníky při prvních letech s modelem. Nehledě na to, kam směruje přední strana modelu, směr letu bude vždy přesně sledovat směr pohybu ovladačů pro let dopředu a dozadu nebo do stran (2G). Příklad: Chcete-li model otočit o 180 stupňů, aby letěl proti pilotovi, musíte si prohodit řízení letu dopředu a dozadu nebo do stran, protože pokud model letí proti vám, reaguje na ovládání opačnými pohyby. V režimu bez orientace na přední stranu tento problém odpadá, protože model se bude vždy pohybovat v souladu s pohyby ovladačů. Dalším stiskem tlačítka 2B se funkce vypíná. Pozor: Po každém zapnutí si model zapamatuje směr dopředu. Znamená to, že pilot se při řízení nesmí otočit, protože by se tím změnilo pojímání směru dopředu a doleva/doprava vzhledem k poloze modelu. Pokud pilot změní polohu a chce používat režim bez orientace na přední stranu, nebo pokud ovládání směru nefunguje správně z důvodu kolize, model se musí restartovat. Přistávací podvozek Součástí dodávky jsou i dvě přistávací ližiny. Přiložte je směrem dopředu a dozadu na levé a pravé otvory v spodní části modelu a zamáčkněte je dovnitř. Rady pro bezpečné létání Všeobecné rady pro létání: Kvadrokoptéru vždy pokládejte na rovný povrch. Nerovný podklad může mít za určitých okolností negativní vliv na chování modelu při startu. Ovládacími páčkami vždy pohybujte pomalu a s citem. Nestále se dívejte na kvadrokoptéru a nekoukejte na dálkové ovládání! Jakmile se kvadrokoptéra zvedne do vzduchu, dejte ovladač plynu znovu trochu dolů. Podle potřeby upravujte polohu ovladače plynu, abyste si udrželi letovou výšku. Pokud model ztrácí výšku, jemně zatlačte ovladač plynu znova nahoru. Pokud model naopak stoupá, posuňte ovladač plynu jemně směrem dolů. Pro zatočení do zatáčky je obvykle postačující, když se jenom nepatrně a jemně poklepe odpovídajícím směrem na ovladač směru. Většina začátečníků má během prvních pokusů o létání tendenci řízení přetáčet a řídit model příliš prudce. S ovladači směru vždy manipulujte pomalu a jemně a vyhněte se rychlým a trhavým pohybům. Po zvládnutí nastavení trimování by se začátečníci měli naučit správně používat ovladač plynu. Model zpočátku nemusí nutně po startu letět hned dopředu. Důležitější je naučit se, jak jemnými krátkými pohyby ovladače plynu udržet stálou výšku asi 1 m nad zemí. Až když to zvládnete, přejděte k procvičování zatáčení doleva a doprava.

5 Výměna vrtulí Kvadrokoptéra se otáčí pouze kolem vlastní osy. Nesprávné rozmístění vrtulí. Nainstalujte vrtule podle pokynů v návodu. Kvadrokoptéra neprovádí přemety Akumulátor je příliš slabý. Nabijte akumulátor. Pokud se listy rotoru poškodí, budete je muset vyměnit. Postupujte přitom podle níže uvedených kroků: 9A Vyšroubujte šroubek uprostřed listů vrtule proti směru hodinových ručiček. 9B Dvěma prsty podržte vadný list a opatrně ho vytáhněte směrem nahoru. 9C Položte na hřídel nový list a opatrně ho přišroubujte ve směru hodinových ručiček. Pozor: Šroub příliš neutahujte, abyste nepoškodili závit. 9D Při montáži vrtulí dávejte pozor, abyste nezaměnili listy jednotlivých rotorů. Kvadrokoptéra má vrtule, které se otáčí doprava (A) a doleva (B). Řešení problémů Listy rotoru se netočí. Nebylo navázáno propojení mezi dálkovým ovladačem a modelem. Akumulátor je příliš slabý, nebo vybitý. Vypněte model i dálkové ovládání a znovu je v správném pořadí zapněte. Nabijte akumulátor. Kvadrokoptéra se v letu náhle bez zřejmého důvodu zastaví a spadne. Akumulátor je příliš slabý. Nabijte akumulátor. Kvadrokoptéru nelze ovládat dálkovým ovládáním. Přepínač ON/OFF je v poloze OFF. Jsou nesprávně vloženy baterie. Baterie jsou příliš slabé. Nastavte přepínač ON/OFF do polohy ON. Zkontrolujte, jestli jste vložili správně baterie. Vložte nové baterie. Potřebné baterie a akumulátory Kvadrokoptéra: Napájení: Nominální výstupní proud: 1 x 3,7 V DC, 1,9 Wh Akumulátor: Li-Pol (součást dodávky) Kapacita: 500 mah Dálkové ovládání: Napájení: DC 4,5 V Baterie: 4 x 1,5 V typ AA (nejsou součástí dodávky) USB nabíječka: Napájení: 5 V DC z USB portu Minimálně 500 ma; Nominální výstup: Max. 4,2 V / 500 mah Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do modelu. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují nebezpečí pro děti, neboť by je mohly spolknout. K čištění používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch a pouzdro modelu. Recyklace Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně!

6 Manipulace s bateriemi a akumulátory Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Záruka Na kvadrokoptéru Revell Control FUNTIC RtF, 2,4 GHz poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, běžného opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. VAL/10/2017
