1 EPIC B42 G211 J35 X71 březen 2007 WAVIN AZURA WAVIN Q-BIC SYSTÉMY PRO HOSPODAŘENÍ S DEŠŤOVOU VODOU Inteligentní řešení pro stavby a infrastrukturu

2 Obsah Obsah 1. Úvod 2. Obecná charakteristika systémů Wavin Azura a Wavin Q-Bic 3. Technická data a popis výrobků 3.1. Systém Wavin Azura 3.2. Systém Wavin Q-Bic 3.3. Technické údaje akumulačních boxů 4. Návrh vsakovacího systému 4.1. Umístění systému 4.2. Množství dešťových srážek 4.3. Místní geologické podmínky 4.4. Dimenzování systému 5. Montáž 6. Funkční možnosti systémů 6.1. Obecné funkční principy 6.2. Příklady konkrétních sestav 7. Referenční stavby 2 TELEFON FAX info@wavin.cz

3 Úvod Obecná charakteristika systémů 1. Úvod S masivním a neutuchajícím nástupem nové výstavby (jako je např. rozšiřování obytných, průmyslových, komerčních, zábavných a dopravních zón) dochází také k soustavnému nárůstu počtu zpevněných (nepropustných) ploch, které zabraňují přirozenému vsakování dešťových vod zpět do okolní zeminy. Tím dochází k velmi vážnému narušení přirozeného koloběhu vody v přírodě. Cyklus cirkulace vody v přírodě je tvořen následujícími fázemi: vlastní srážka, vsakování, odtok a následné odpařování. Schématické znázornění koloběhu vody v přírodě je na obrázku. V případě, že dešťové srážky dopadají na nezastavěné (nezpevněné) plochy, většina vod se vsakuje do půdy a následně do spodních vod. Pouze cca 20% plyne přímo do vodních toků (resp. je odváděno do dešťové kanalizace). Jak již bylo uvedeno, následkem prudkého rozvoje urbanizace, jsou lokální nezpevněné plochy postupně nahrazovány plochami zpevněnými (střechy, komunikace, parkoviště atp.). Pokud dojde k dopadu dešťových srážek na tyto povrchy, pak téměř 80% těchto vod stéká do kanalizace a vodních toků, a jen zbylých 20% se vsakuje zpět do okolní zeminy. Tato situace má za následek vznik závažných lokálních ekologických škod (jako jsou záplavy, přívalové deště nebo naopak lokální půdní dehydratace apod.). Je proto bezpodmínečně nutné, aby současně s výstavbou nových zpevněných ploch byla vytvořena také uměle regulovaná cirkulace vody v přírodě, která aktivně napomáhá udržet ekologickou rovnováhu uvažovaného území. Řešení těchto problémů nabízí použití systémů Wavin Azura a Wavin Q-Bic. 2. Obecná charakteristika systémů Wavin Azura a Wavin Q-Bic Nová technologie systémů Wavin Azura a Wavin Q-Bic řeší problém s nakládáním dešťové vody v místě spadu, čímž odlehčuje kanalizačním stokám (možnost volby menšího průměru kanalizačního potrubí, což redukuje investiční náklady na stavbu kanalizace) a snižuje poplatky za odvod dešťových vod z vlastních pozemků. Systémy Wavin Azura a Wavin Q-Bic velmi šetrnou a ekologickou cestou aktivně napomáhají udržovat přirozený koloběh vody v přírodě, a tím vytvářejí preventivní opatření proti vzniku závažných ekologických škod (jako jsou např. povodně apod.). Používání systémů Wavin Azura a Wavin Q-Bic je ve shodě s legislativou zemí EU, která upřednostňuje přirozené vsakování a odtékání dešťových vod před jejich odváděním do kanalizačních sítí. Oblasti použití Systémy Wavin Azura a Wavin Q-Bic se používají k likvidaci dešťových vod získaných ze střech jednak velkých průmyslových, obchodních a sportovních objektů, ale i ze střech rodinných domů, dále pak k likvidaci dešťových vod z povrchu komunikací, parkovišť apod. Princip činnosti Základní funkcí systémů Wavin Azura a Wavin Q-Bic je likvidace dešťové vody ze zpevněných ploch, jako jsou např. střechy velkých průmyslových, obchodních a sportovních objektů, ale i střechy rodinných domů, zpevněné plochy komunikací, parkovišť atp. Oba systémy se skládají z tzv. základních akumulačních boxů (500x400x1000 mm pro systém Azura a 600x600x1200 mm pro systém Q-Bic přičemž jeden box nahrazuje cca 25 m drenážního potrubí), které se velice jednoduše sestavují do kompaktních celků takřka neomezených rozměrů a tvarů. Tím vznikne dočasný skladovací prostor potřebných rozměrů, který se obalí geotextilií a umístí pod zem. Základní princip funkce obou systémů je stejný co nejrychleji odvést srážkovou vodu pod zemský povrch a tam ji s časovým zpožděním buď nechat vsáknout zpět do okolní zeminy, nebo provést regulovaný odtok dešťové vody ze systému do dešťové kanalizace, případně do hlavní retenční nádrže. WAVIN AZURA WAVIN Q-BIC Katalog WAVIN AZURA WAVIN Q-BIC 3

4 Obecná charakteristika systémů Výhody systémů Wavin Azura a Wavin Q-Bic Redukce odtoku dešťových vod do kanalizace snížení investičních nákladů na stavbu kanalizace Kompletní nebo částečná likvidace dešťových vod vsakováním odlehčení kanalizačních stok redukce investičních nákladů na stavbu kanalizace z důvodu možnosti volby menšího průměru kanalizačního potrubí. Šetrný k životnímu prostředí K vsakování dešťových vod dochází v místě spadu, čímž nedochází k narušování přirozeného koloběhu vody v přírodě. Nedochází k závažným ekologickým haváriím, jako jsou např. lokální půdní dehydratace nebo naopak záplavové stavy. Možnost rozvádění srážkové vody všemi směry Vysoká intenzita vsakování Jeden box nahrazuje až 25 m drenážního potrubí. Filtrace vsakované dešťové vody Součástí systému je bohatý sortiment revizních šachet, filtrů a geotextilií. V případě potřeby je možné systém doplnit o další přídavná zařízení (odlučovače ropných látek apod.) Snadná montáž, nízká hmotnost akumulačních bloků Akumulační bloky se spolu spojují (v horizontálním i vertikálním směru) velmi jednoduše pomocí speciálních ručních plastových spojek. Vysoká variabilita konečného řešení Díky jedinečné modulové konstrukci akumulačních boxů a jejich jednoduchému způsobu skládání do kompaktních celků lze najít optimální řešení pro libovolně velké plochy a objemy. Vysoký užitný objem Užitný objem akumulačních boxů systémů Azura a Q-Bic překračuje 95% celkového objemu. Až 50% povrchu akumulačních boxů představují otevřené plochy Vysoká tuhost a odolnost proti vnějšímu zatížení Vysoká variabilita připojení Systém Wavin Azura 4x DN 160 mm (možnost připojení v různé výškové úrovni). Systém Wavin Q-Bic DN 160 mm, DN 315 mm, DN 600 mm Wavin Q-Bic navržen v systému Soft-Glide Díky jedinečnému a převratnému sytému Soft-Glide, který byl použit při vývoji systému Q-Bic je možné přímo do akumulačního bloku zabudovat inspekční šachtu o průměru 600 mm. Vnitřní strukturu boxů systému Q-Bic tvoří kanály velkých rozměrů, což umožňuje snadnou revizi celého systému při použití tradičních inspekčních kamer a čistících přístrojů. 4 TELEFON FAX info@wavin.cz

5 Technická data a popis výrobků 3. Technická data a popis výrobků 3.1. Systém WAVIN AZURA Akumulační box H B Akumulační box KÓD B H L OBJEM [mm] [mm] [mm] [litr] LF ,50 L Spojka - Klip Spojka - Klip KÓD LF ,01 Spojka - Trubka Spojka - Trubka L KÓD Dy L [mm] [mm] LF ,05 Dy Vstupní hrdlo (DN 160) Vstupní hrdlo (DN 160) KÓD Dy [mm] LF ,33 Dy WAVIN AZURA WAVIN Q-BIC Katalog WAVIN AZURA WAVIN Q-BIC 5

6 Technická data a popis výrobků Geotextilie L B Geotextilie KÓD B L [m] [m] LF ,47 LF ,00 Dešťová šachta /110 (s filtrem 110) Dešťová šachta /110 (s filtrem 110) KÓD Dy/Dy 1 H h 1 h 2 [mm] [mm] [mm] [mm] LF / ,90 * Další typy šachet, poklopů a příslušenství viz katalog Kanalizační šachty. Filtr pro dešťovou šachtu Filtr pro dešťovou šachtu KÓD Dy L Z [mm] [mm] [mm] LF ,50 LF ,10 6 TELEFON FAX info@wavin.cz

7 Technická data a popis výrobků 3.2. Systém WAVIN Q-BIC Akumulační box Akumulační box KÓD B H L OBJEM [mm] [mm] [mm] [litr] LF ,00 Vstupní hrdlo (DN 160, DN 315) Vstupní hrdlo (DN 160, DN 315) KÓD B H L [mm] [mm] [mm] LF ,00 Záslepka Záslepka KÓD B H L ZATÍŽENÍ [mm] [mm] [mm] [kpa] LF ,80 LF ,65 Šachtový adaptér (Tegra 600) Šachtový adaptér (Tegra 600) KÓD L [mm] [mm] LF ,50 * Šachtové roury, poklopy a další příslušenství k šachtám TEGRA 600 viz katalog Kanalizační šachty. Kónický adaptér Kónický adaptér KÓD B H L [mm] [mm] [mm] LF ,20 Spojka - Klip Spojka - Trubka Spojka - Klip Spojka - Trubka KÓD TYP B L [mm] [mm] LF KLIP ,01 LF TRUBKA ,02 WAVIN AZURA WAVIN Q-BIC Katalog WAVIN AZURA WAVIN Q-BIC 7

8 Technická data a popis výrobků 3.3. Technické údaje akumulačních boxů: Wavin Azura Rozměry: Objem: 400x500x1000 mm 200 l Retenční koeficient: > 95% Připojení: Hmotnost: DN 160 mm 8,5 kg min. 40cm min. 80cm min. 120cm Q-Bic v pozici šachty Šachtová korugovaná roura DN 600 (viz šachta Wavin TEGRA 600) Šachtový adaptér Záslepka horní plochy akumulačního boxu (nosnost 70 kpa) Odnímatelná, nahrubo vyříznutá mřížka Wavin Q-Bic Rozměry: 600x600x1200 mm Objem: 432 l Retenční koeficient: > 95% Vstupní hrdlo DN 160/315 Záslepka boční plochy akumulačního boxu (nosnost 35 kpa) Q-Bic v pozici kanálu Připojení: DN 160, DN 315, DN 600 mm Systém Soft-Glide : Zabudovaná kontrolní šachta optimalizované použití inspekčních kamer a možnost čištění (volný průchod Hmotnost: kanálem o průměru větším než 500 mm). 19 kg min. 30cm min. 60cm min. 80cm Integrovaná šachta Revize Čištění 8 TELEFON FAX info@wavin.cz

9 Návrh vsakovacího systému 4. Návrh vsakovacího systému 4.1. Umístění systému Požadavky na minimální vzdálenosti od jiných objektů Hodnoty bezpečných vzdáleností systémů Wavin Azura a Wavin Q-Bic od budov a zařízení jsou závislé na místních geologických podmínkách jako je např. propustnost půdy, hladina spodní vody, směr průtoku spodních vod apod. Pro běžné geologické podmínky platí následující hodnoty vzdáleností: 5 m od obytných budov, které nejsou vodotěsně izolovány 2 m od obytných budov, které jsou vodotěsně izolovány 3 m od lokálních vegetačních míst (stromy, keře atd.) 2 m od hranice pozemku, veřejné komunikace apod. 1,5 m od plynovodů a vodovodů 0,8 m od elektrického vedení 0,5 m od telekomunikačního vedení 1 m odstup od hladiny spodní vody (spodní plocha = dno vsakovacích systémů) 4.2. Množství dešťových srážek Množství dešťových vod určených k zasakování je závislé na intenzitě dešťové srážky, době trvání, periodicitě této srážky, dané lokalitě apod. Všechny výše uvedené hodnoty jsou pro konkrétní lokality uvedeny v příslušných normách nebo publikacích, případně se dají získat ze statistických dat příslušných meteorologických institucí. WAVIN AZURA WAVIN Q-BIC Katalog WAVIN AZURA WAVIN Q-BIC 9

10 Návrh vsakovacího systému 4.3. Místní geologické podmínky Při vlastním návrhu vsakovacího systému je velmi důležitá úzká spolupráce projektanta s hydrogeologem. Mnohde může být vsakování nemožné, nevhodné, anebo nákladnější a přitom méně spolehlivé než klasická dešťová kanalizace. Až teprve z vlastního geologického průzkumu uvažované oblasti vyplyne vhodnost či nevhodnost okolní zeminy pro vsakování dešťových vod. Faktory, které omezují použití vsakovacích systémů, mohou být např. velmi nízká nebo naopak příliš vysoká propustnost zeminy, nedostatečná vzdálenost vsakovací plochy od hladiny spodní vody, silné znečištění dešťové vody (látkami ze vzduchu a zpevněných ploch) apod. Další omezující podmínkou může být fakt, že v ochranných zónách I. a II. hygienického stupně je vsakování dešťových vod vyloučeno (z důvodu možné kontaminace podzemních vod). V neposlední řadě je nutno dát velký pozor na možný případ, kdy se v určitých lokalitách vyskytují zeminy, které se po nasáknutí vodou stávají nestabilními. Kvalita procesu vsakování je závislá na mnoha faktorech. Dominantní význam však mají dva součinitel propustnosti půdy k f a maximální možná hladina spodních vod H. Součinitel propustnosti půdy k f (Někdy bývá nazýván též vsakovací rychlostí nebo koeficientem filtrace) Součinitel propustnosti půdy vyjadřuje rychlost (jeho jednotkou je tudíž m/s), kterou protéká dešťová voda určitým typem prostředí (v našem případě se jedná o okolní zeminu). V závislosti na typu zeminy může nabývat velmi rozličných (diametrálně se lišících) hodnot v rozsahu řádů od 10-1 do m/s. Přičemž o zasakování můžeme hovořit, pokud se hodnota vsakovací rychlosti okolní zeminy pohybuje v intervalu od 10-3 do 10-6 m/s. V případě, že k f je větší než 10-3, dochází k velmi rychlému průsaku dešťových vod do vod spodních. To má za následek jednak narušení dočasně skladovací funkce systému a jednak to, že nedojde k požadovanému půdnímu dočištění dešťové vody před jejím vstupem do vody podzemní. Pokud je naopak k f menší než 10-6, je nutné navrhnout kapacitně velmi velký skladovací prostor, což již může být z ekonomického hlediska nevýhodné. V těchto případech se již nedá hovořit o vsakování, nýbrž o řízené retenci. V uvedeném grafu jsou uvedeny orientační hodnoty součinitele propustnosti půdy k f (m/s) dle ATV-DVWK-A 138 v závislosti na typu okolní zeminy. Dále je na tomto obrázku vyznačen doporučený rozsah těchto součinitelů vhodných pro vsakování. Určení součinitele propustnosti půdy k f Již bylo řečeno, že nejpřesnějším a nejspolehlivějším způsobem, jak získat konkrétní hodnotu součinitele propustnosti půdy k f, je jeho stanovení na základě geologického průzkumu. V případech, kdy je nutné okamžité určení typu zeminy, resp. rychlé určení velikosti součinitele k f (např. přímo na stavbě a v podobných případech), lze k jejich orientačnímu stanovení použít následující postup (je založen na vyhodnocení lokálního vsakovacího testu měří se rychlost vsáknutí předem známého množství vody z ohraničeného prostoru typizovaných rozměrů): Nejprve je nutné vyhloubit výkop takové hloubky, do které bude umístěn zamýšlený vsakovací systém. Následně se do takto připraveného výkopu zhotoví ještě jamka o půdorysných rozměrech 0,3 m x 0,3 m a hloubce 0,15 m. Před zahájením měření je třeba půdu v okolí jamky navlhčit. Doba vlhčení je různá záleží na typu okolní půdy (pohybuje se v rozmezí několika minut pro lehko propustné typy okolní zeminy, až po dobu několika hodin pro těžko propustnou zeminu). Do navlhčené jamky nalijte 12,5 litrů vody. Výška hladiny v jamce by měla tedy být cca 139 mm. V tomto okamžiku spusťte stopky a měřte čas (t p ), až do úplného vsáknutí vody do dna a bočních stěn otvoru. Poznamenejme, že není nutné čekat až na úplné vsáknutí vodního vzorku. Můžeme také měřit pouze čas (t 1 ), který vyjadřuje elementární změnu hladiny v jamce o 10 mm. Po provedení zkoušky je nutné provést ještě další zkušební vrt do hlouby min. 150 cm pod dno zkušební jamky za účelem zjištění, jaký druh půdy je v podloží. Typ půdy, resp. součinitel propustnosti půdy se poté určí na základě změřené doby vsáknutí (viz. tab.). Součinitel propustnosti zrnitých materiálů Hrubozrnný štěrk Středně až drobnozrnný štěrk Pískový štěrk Hrubozrnný písek Střednězrnný písek Jemnozrnný písek Prachový písek, pískový prach Prach Jílový prach Prachový jíl, jíl Třída propustnosti Doba vsakování vody Typ půdy tp (min)/139 mm t1 (min)/10 mm půdy A do 2 do 0,2 (12s) rumovisko, štěrk, štěrkopísek B od 2 do 18 od 0,2 do 1,5 hrubé a střední písky C od 18 do 180 od 1,5 do 13 drobné písky, spraš D od 180 do 780 od 13 do 60 prachové a hlinité písky E > 780 (13 h) > 60 hlíny, jíly, nepopraskané skály Interval doporučené infiltrace 10 TELEFON FAX info@wavin.cz

11 Návrh vsakovacího systému K podzemnímu pozvolnému rozvádění jsou vhodné půdy třídy B, C a D. Půdy patřící do třídy A jsou příliš propustné a nezaručují správné dočištění dešťové vody. Naopak u půd patřících do skupiny E je jejich propustnost silně omezena, čímž je funkce pozvolného vsakování dešťové vody do okolní zeminy prakticky znemožněna. Hodnotu součinitel propustnosti půdy k f je také možné přímo vypočítat z níže uvedené rovnice: Maximální možná hladina spodních vod H Jak již bylo uvedeno, minimální odstup vsakovací plochy od ustálené hladiny podzemní vody je 1 metr. Ve většině případů je splnění této podmínky dostačující. Při návrhu vsakovacího systému je však někdy nutné posuzovat i dynamické vlastnosti spodních vod. Tzn. určit okamžitou změnu výšky hladiny podzemní vody následkem pozvolného rozvádění srážkových vod ze vsakovacích systémů do okolní zeminy. K přibližnému výpočtu H je možno použít následující vztah, který je založen na principu plochého, ustáleného (kvantitativně definovaného) filtračního průtoku po nakloněné nepropustné vrstvě. Kde a... délka strany otvoru (30 cm) H 0... výška hladiny v jamce na začátku měření v čase t = 0 H t... výška hladiny v jamce na konci měření v čase t = t t... doba trvání měření Vedle výše uvedených konkrétních metod vedoucích k rychlému určení základních vlastností zemin, existuje samozřejmě celá škála obecně známých a platných dalších způsobů. Ať již se jedná o metody matematické či laboratorní (experimentální). Jejich principy jsou podrobně vysvětleny v příslušné odborné literatuře. Kde Q.. průměrné denní množství odpadních dešťových vod [m 3 /den] I...sklon toku podzemních vod L... délka filtrační plochy měřená kolmo k směru odtoku spodních vod [m] k f... filtrační součinitel, filtrační rychlost [m/den] Je třeba upozornit na skutečnost, že výše uvedený vztah produkuje výrazně navýšené hodnoty, zvláště pro málo propustné půdy a pro malé sklony. Přesnější výsledky vzorec dává pro hodnoty 0,5 k f >10 m/d a zároveň I se pohybuje v intervalu 0,01 < I < 20k f Dimenzování systému Nejdůležitější částí návrhu vsakovacího systému je určení rozměrů dočasného skladovacího prostoru. První dva hlavní rozměry (např. šířka a výška) osazené sestavy vyplývají z omezujících místních podmínek (jako je např. urbanistické řešení zástavby nebo místní hydrogeologické poměry apod. a s tím spojené doporučené minimální vzdálenosti vsakovacího systému od konkrétního zařízení). Zbylý třetí hlavní rozměr (délka) se určí pomocí následujícího vzorce (dle ATV-DVWK-A 138): Kde A... plocha zpevněných ploch [m 2 ] ψ... součinitel odtoku Kde L... neznámá délka vsakovací sestavy [m] A n...redukovaný povrch zpevněných ploch [m 2 ] r d...intenzita zátěžové srážky [l.s -1.ha -1 ] D...doba trvání zátěžové srážky [min] b...šířka vsakovací sestavy [m] h...výška vsakovací sestavy [m] s r...retenční (akumulační) koeficient [0,95] k f...součinitel propustnosti půdy [m/s] Hodnoty L, b, h se musí vždy zaokrouhlit na nejblíže vyšší rozměr, který je násobkem rozměrů příslušného skladovacího elementu (boxu). V případě menších projektů je možné návrh systému provést pomocí následujících tabulek: WAVIN AZURA WAVIN Q-BIC Katalog WAVIN AZURA WAVIN Q-BIC 11

12 Návrh vsakovacího systému Montáž Tabulky pro určení velikosti vsakovacího zařízení Intenzita srážek 100 l/s*ha Odvodňovaná plocha m Hrubé písky objem V [m 3 ] 0,8 1,20 1,60 (10-3 ) Požadovaný počet akumulačních boxů Střední písky objem V [m 3 ] 1,60 2,40 3,20 (10-4 ) Požadovaný počet akumulačních boxů Drobné písky objem V [m 3 ] 2,40 3,40 4,60 (10-5 ) Požadovaný počet akumulačních boxů Prachové a hli- objem V [m 3 ] 2,60 4,00 5,40 nité písky (10-6 ) Požadovaný počet akumulačních boxů Intenzita srážek 150 l/s*ha Odvodňovaná plocha m Hrubé písky objem V [m 3 ] 1,20 1,60 2,00 (10-3 ) Požadovaný počet akumulačních boxů Střední písky objem V [m 3 ] 2,40 3,20 4,00 (10-4 ) Požadovaný počet akumulačních boxů Drobné písky objem V [m 3 ] 3,40 4,60 6,00 (10-5 ) Požadovaný počet akumulačních boxů Prachové a hli- objem V [m 3 ] 4,00 5,40 6,60 nité písky (10-6 ) Požadovaný počet akumulačních boxů Montáž systémů Wavin Azura a Wavin Q-Bic Zhotovte výkop požadované hloubky a požadovaných půdorysných rozměrů. Vyrovnejte dno výkopu a položte min. 200 mm vrstvu lože (štěrk frakce 16/32, hrubý písek případně další zrnitý materiál podobné báze bez ostrých hran). Lože zarovnejte a zhutněte. Na dno a stěny výkopu položte geotextilii. Při úpravě rozměrů geotextilie uvažujte také skutečnost, že geotextilií je třeba následně obalit nejen spodní a boční, ale i horní plochu sestavy akumulačních boxů. Nezapomeňte také počítat s přídavkem na založení. Příslušné boxy osaďte konkrétním příslušenstvím (jako např. vstupní nátoková hrdla, šachtová roura pro systém Q-Bic apod.). Proveďte pokládku jednotlivých akumulačních boxů systému Wavin Azura nebo Wavin Q-Bic čímž vznikne dočasný akumulační prostor. Ke spojování jednotlivých boxů do vrstev používejte pouze originálních spojek, k tomuto účelu určených (spojky pro spojování v horizontálním a vertikálním směru jsou odlišné, stejně tak se také navzájem liší spojky pro systém Azura a spojky pro systém Q-Bic). Celou sestavu akumulačních boxů pečlivě obalte (ze všech stran) geotextilií (přeložení min. 15 cm). Proveďte veškerá připojení vsakovacího systému (kanalizační potrubí, předřazené revizní a čistící šachty atd.). Výkop zasypte okolí vsakovací galerie (z každé strany) opatřete min. 200 mm vrstvou obsypového materiálu (štěrk frakce 16/32, hrubý písek případně další zrnitý materiál podobné báze bez ostrých hran). Akumulační boxy Geotextile min. 200mm Vstupní hrdlo min. 200mm min. 200mm Obsypový materiál 12 TELEFON FAX info@wavin.cz

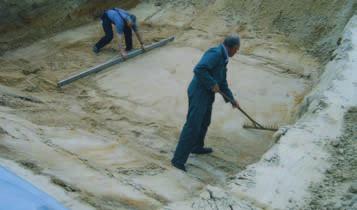

13 Montáž WAVIN AZURA WAVIN Q-BIC WAVIN AZURA WAVIN Q-BIC Katalog WAVIN AZURA WAVIN Q-BIC 13

14 Funkční možnosti systémů 6. Funkční možnosti systémů Wavin Azura a Wavin Q-Bic 6.1. Obecné funkční principy Systém Wavin AZURA a Wavin Q-bic: a) Ve funkci vsakování dešťových vod b) Ve funkci částečného vsakování v kombinaci s regulovaným odtokem dešťových vod ze systému c) Ve funkci regulovaného odtoku dešťových vod ze systému 14 TELEFON FAX info@wavin.cz

15 Funkční možnosti systémů d) Rovnoměrný přívod dešťových vod do vsakovací galerie Akumulační boxy WAVIN AZURA WAVIN Q-BIC Katalog WAVIN AZURA WAVIN Q-BIC 15

16 Funkční možnosti systémů 6.2. Příklady konkrétních sestav FILTR DEŠŤOVÁ ŠACHTA TEGRA 1000 DEŠŤOVÁ ŠACHTA TEGRA 1000 FILTR PŘÍVOD DEŠŤOVÝCH VOD VSAKOVACÍ SYSTÉM PŘÍVOD DEŠŤOVÝCH VOD VSAKOVACÍ SYSTÉM ODVZDUŠNĚNÍ PARKOVIŠTĚ PŘÍVOD DEŠŤOVÝCH VOD VSAKOVACÍ SYSTÉM VOZOVKA PARKOVIŠTĚ VSAKOVACÍ SYSTÉM DEŠŤOVÁ ŠACHTA DEŠŤOVÁ ŠACHTA S FILTREM ODVZDUŠNĚNÍ TERÉN DEŠŤOVÁ ŠACHTA FILTR USAZOVACÍ PROSTOR SMĚR PRŮTOKU DEŠŤOVÁ ŠACHTA SE ZAŘÍZENÍM K REGULACI PRŮTOKU ZPĚTNÁ KLAPKA USAZOVACÍ PROSTOR 16 TELEFON FAX info@wavin.cz
