1 v ý r o b c e (bývalá CHIRANA-PREMA) Slovenská Republika Přímý dovozce měřící a regulační techniky Zastoupení firmy PREMATLAK SK, a.s. pro ČR Manocentrum CZ, s.r.o. Družební 768/2B Olomouc Nové Sady Telefon: , Fax: Mobil: manocentrum@manocentrum.cz Internet : IČO: DIČO: CZ Firma je zapsána u KS Ostrava oddíl C, vložka Všechny uvedené ceny jsou v Kč bez DPH! Platnost od :

2 Teploměry bimetalové a příslušenství Teploměry bimetalové a příslušenství Průměr (mm) : 63, 80, 100,

3 Teploměry bimetalové a příslušenství TEPLOMĚRY BIMETALOVÉ PŘÍMÉ S PEVNÝM STONKEM ( ROVNÉ ) VČETNĚ MOSAZNÉ JÍMKY SE ZÁVITEM G1/2" Průměr pouzdra - 63, 80 nebo 100 mm Materiál pouzdra - ocel, přední kroužek poniklovaný Průzor - sklo Vývod stonku - zadní - centrický ( dozadu ) Materiál stonku - mosaz Materiál jímky - mosaz Délka jímky a stonku - 50 až 400 mm Průměr stonku - 8 mm Připojovací závit - jímka s vnějším závitem G 1/2 Třída přesnosti - 2 dle EN TYP Průměr pouzdra (v mm) 7009-AZ ( TRP63 ) AZ ( TRP80 ) AZ ( TRP100 ) 100 Materiál jímky Rozsah Délka jímky (v mm) Cena v Kč bez DPH mosaz C C nerez C C mosaz C C ocel C C mosaz C C C ocel C C nerez C

4 Teploměry bimetalové a příslušenství TEPLOMĚRY BIMETALOVÉ PŘÍLOŽNÉ S OCELOVÝM POUZDREM A PRUŽINOU Průměr pouzdra - 63 mm Materiál pouzdra - ocel Průzor - sklo Upevnění na trubku - ocelovou pružinou Pro rozměr trubky - až 2 Třída přesnosti - 2 dle EN Teplotní rozsahy: ºC TYP PRŮMĚR POUZDRA ( v mm ) CENA v Kč bez DPH TDPZ AZ

5 Teploměry bimetalové a příslušenství TEPLOMĚRY BIMETALOVÉ PŘÍMÉ S PEVNÝM STONKEM ( ROVNÉ ) S NEREZOVÝM POUZDREM Průměr pouzdra - 63 nebo 100 mm Materiál pouzdra - nerez Průzor - plast Vývod stonku - zadní - centrický ( dozadu ) Materiál stonku - mosaz Délka stonku - 45 až 1500 mm Průměr stonku - 8 mm Třída přesnosti - 2 dle EN Teplotní rozsahy: ; ; 0 60; 0 120; 0 150; ºC, jiný na poptávku Upozornění : - rozsahy a 0 60 ºC se nevyrábí s délkou stonku 45 mm Ceny teploměrů jsou uvedeny bez jímek ( ceník jímek viz. str. 6 ). TYP PRŮMĚR POUZDRA ( v mm ) DÉLKA STONKU ( v mm ) / CENA v Kč TDP TDP Příplatky: zkušební osvědčení výrobce (kalibrační list): doplníme červená čárka na stupnici: +54 Kč - 4 -

6 Teploměry bimetalové a příslušenství TEPLOMĚRY BIMETALOVÉ ÚHLOVÉ S VÝKYVNÝM STONKEM 0 60 S NEREZOVÝM POUZDREM Průměr pouzdra - 63 nebo 100 mm Materiál pouzdra - nerez Průzor - plast Vývod stonku - spodní ( dolů ) výkyvný 0-60 Materiál stonku - mosaz Délka stonku - 45 až 1500 mm Průměr stonku - 8 mm Třída přesnosti - 2 dle EN Teplotní rozsahy: ; ; 0 60; 0 120; 0 150; ºC, jiný na poptávku Upozornění : - rozsahy a 0 60 ºC se nevyrábí s délkou stonku 45 mm. Ceny teploměrů jsou uvedeny bez jímek ( ceník jímek viz. str. 6 ). TYP PRŮMĚR POUZDRA ( v mm ) DÉLKA STONKU ( v mm ) / CENA v Kč TDU TDU Příplatky: zkušební osvědčení výrobce (kalibrační list): doplníme červená čárka na stupnici: +54 Kč - 5 -

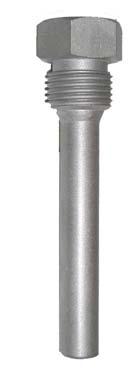

7 Teploměry bimetalové a příslušenství JÍMKY K BIMETALOVÝM TEPLOMĚRŮM Připojovací závit - vnější M 20x1,5 nebo G ½ / M 27x2 - viz. příplatky níže (jiné závity na dotaz) Vnitřní průměr - 9 mm Uchycení teploměru - závitovým červíkem Jmenovitý tlak - PN 40 - PN63 dle materiálu ( na dotaz může být i vyšší ) MATERIÁL / CENA v Kč TYP DÉLKA ( v mm ) ocel lakovaná PN40/400 C měď PN6/150 C (f. Metra) nerez (AISI 304) PN63/500 C nerez (AISI 316Ti) PN63/500 C PT PT PT PT PT PT PT PT PT na poptávku na poptávku Příplatky: připojovací závit M 27x2 u ocelové nebo nerez jímky na poptávku POSUVNÉ ZÁVITOVÉ HRDLO K BIMETALOVÝM TEPLOMĚRŮM Připojovací závit Vnitřní průměr Uchycení teploměru - vnější M 20x1,5 nebo G ½ (jiný závit na dotaz) - 9 mm - závitovým červíkem MATERIÁL / CENA v Kč TYP ocel lakovaná nerez (AISI 304) PZH

8 Teploměry bimetalové a příslušenství NÁVARKY K JÍMKÁM BIMETALOVÝCH TEPLOMĚRŮ PŘÍMÉ: Připojovací závit - vnitřní M 20x1,5 nebo G ½ TYP DÉLKA ( v mm ) MATERIÁL / CENA v Kč ocel nerez (AISI 304) NT NT NT Připojovací závit - vnitřní M 27x2 nebo G3/4 (pouze u NT-TT30, ocel) TYP DÉLKA ( v mm ) MATERIÁL / CENA v Kč ocel nerez (AISI 304) NT-TT NT-TT ŠIKMÉ 45 : Doplníme Jiné délky a závity na poptávku

9 Teploměry tlakové, kapilárové, kontaktní a příslušenství Průměr (mm) : 100,

10 TEPLOMĚRY TLAKOVÉ S PEVNÝM STONKEM PLNĚNÉ PLYNEM Průměr pouzdra nebo 160 mm Materiál pouzdra - nerez Průzor - sklo Materiál stonku - nerez Materiál připojení - nerez Průměr stonku - 8, 12 nebo 15 mm ( na dotaz 10 mm ) Délka stonku - dle požadavků zákazníka ( min. 125 mm - kratší na dotaz ) Možné vývody stonku - dolů (spodní) ; zadní centrický ; dolů a dozadu ; dolů a doprava ; dolů a doleva Náplň měřícího členu - ekologicky nezávadný plyn Třída přesnosti - 1 dle EN Teplota okolí ºC Stupeň krytí - IP 54 Teplotní rozsahy: ; ; ; ; ºC ; ; ; ; ; ; ; ; ; , ºC Jiné teplotní rozsahy na základě poptávky a nabídky. U typů s připojovacím ořechem je možný otočný nebo pevný závit (nutno uvést v objednávce - cena je stejná). U průměru pouzdra 100 mm s připojením M 20x1,5 nebo G1/2 nelze mít průměr stonku 15 mm ( jelikož v případě požadavku nelze k tomuto provedení vyrobit jímka ). Jiný typ připojení (např. posuvné závitové šroubení atd.), závity nebo délky stonku na základě poptávky a nabídky. JEDNOTLIVÉ TYPY DLE VÝVODU STONKU A PŘIPOJENÍ ( 10 variant o průměru pouzdra 100 nebo 160 mm ) : Typ: 7320 průměr pouzdra 160 mm Typ: 6320 průměr pouzdra 100 mm stonek dolů (spodní) hladký bez závitu, za příplatek je na stonku možná převlečná matice vnitřní M 33x2, M 30x2, M 27x2, M 20x1,5, G3/4 nebo G1/2 Typ: 7324 průměr pouzdra 160 mm Typ: 6324 průměr pouzdra 100 mm stonek dolů (spodní) hladký bez závitu, za příplatek je na stonku možný otočný nebo pevný ořech ( na výběr ) s vnějším závitem M 27x2, M 20x1,5 nebo G1/2-9 -

11 Typ: 7321 průměr pouzdra 160 mm Typ: 6321 průměr pouzdra 100 mm stonek dolů a dozadu hladký bez závitu, za příplatek je na stonku možná převlečná matice vnitřní M 33x2, M 30x2, M 27x2, M 20x1,5, G3/4 nebo G1/2 Typ: 7325 průměr pouzdra 160 mm Typ: 6325 průměr pouzdra 100 mm stonek dolů a dozadu hladký bez závitu, za příplatek je na stonku možný otočný nebo pevný ořech ( na výběr ) s vnějším závitem M 27x2, M 20x1,5 nebo G1/2 Typ: 7329 (7321-C) průměr pouzdra 160 mm Typ: 6329 (6321-C) průměr pouzdra 100 mm stonek zadní centrický hladký bez závitu, za příplatek je na stonku možná převlečná matice vnitřní M 33x2, M 30x2, M 27x2, M 20x1,5, G3/4 nebo G1/2 Typ: 7328 (7325-C) průměr pouzdra 160 mm Typ: 6328 (6325-C) průměr pouzdra 100 mm stonek zadní centrický hladký bez závitu, za příplatek je na stonku možný otočný nebo pevný ořech ( na výběr ) s vnějším závitem M 27x2, M 20x1,5 nebo G1/2 Typ: 7322 průměr pouzdra 160 mm Typ: 6322 průměr pouzdra 100 mm stonek dolů a doprava hladký bez závitu, za příplatek je na stonku možná převlečná matice vnitřní M 33x2, M 30x2, M 27x2, M 20x1,5, G3/4 nebo G1/2 Typ: 7326 průměr pouzdra 160 mm Typ: 6326 průměr pouzdra 100 mm stonek dolů a doprava hladký bez závitu, za příplatek je na stonku možný otočný nebo pevný ořech ( na výběr ) s vnějším závitem M 27x2, M 20x1,5 nebo G1/2-10 -

12 Typ: 7323 průměr pouzdra 160 mm Typ: 6323 průměr pouzdra 100 mm stonek dolů a doleva hladký bez závitu, za příplatek je na stonku možná převlečná matice vnitřní M 33x2, M 30x2, M 27x2, M 20x1,5, G3/4 nebo G1/2 Typ: 7327 průměr pouzdra 160 mm Typ: 6327 průměr pouzdra 100 mm stonek dolů a doleva hladký bez závitu, za příplatek je na stonku možný otočný nebo pevný ořech ( na výběr ) s vnějším závitem M 27x2, M 20x1,5 nebo G1/2 Obrázky některých typů: Typ: 6320 Typ: 6329 (6321-C) Typ: 7322 Typ:

13 Ceny dle průměru pouzdra a typu : Průměr pouzdra 100 mm TEPLOTNÍ ROZSAHY ºC DÉLKA STONKU ( v mm ) TYPY / CENA v Kč 6321 / (6321-C) / 6328 (6325-C) 6322 / / 6327 do , 160 nebo do do do nebo do od 300 do , 160 nebo od 300 do , 315, 400 nebo od 300 do Délka stonku může být jakákoliv v rozpětí od 125 mm do 1000 mm, uvedené délky jsou jako standardní. Průměr pouzdra 160 mm TEPLOTNÍ ROZSAHY ºC DÉLKA STONKU ( v mm ) TYPY / CENA v Kč 7321 / (7321-C) / 7328 (7325-C) 7322 / / 7327 do , 160 nebo do do do nebo do od 300 do , 160 nebo od 300 do , 315, 400 nebo od 300 do Délka stonku může být jakákoliv v rozpětí od 125 mm do 1000 mm, uvedené délky jsou jako standardní. Příplatky za závitové přípoje viz. další strana!

14 Příplatky: CENA v Kč Příplatky za závitový přípoj u typů 6320, 6321, 6322, 6323, 6329 (6321-C), 7320, 7321, 7322, 7323, 7329 (7321-C): převlečná matice s vnitřním závitem G1/2 730 převlečná matice s vnitřním závitem M20x1,5 914 převlečná matice s vnitřním závitem G3/4 890 převlečná matice s vnitřním závitem M27x převlečná matice s vnitřním závitem M30x2 a M33x Příplatky za závitový přípoj u typů 6324, 6325, 6326, 6327, 6328 (6325-C), 7324, 7325, 7326, 7327, 7328 (7325-C): otočný nebo pevný ořech s vnějším závitem G1/2 659 otočný nebo pevný ořech s vnějším závitem M20x1,5 842 otočný nebo pevný ořech s vnějším závitem M27x Příplatky u všech typů: červená čárka na stupnici 100 glycerinová náplň u průměru pouzdra 100 mm 868 glycerinová náplň u průměru pouzdra 160 mm kalibrační protokol neakreditovaný 779 kalibrační protokol z akreditované laboratoře na poptávku

15 TEPLOMĚRY TLAKOVÉ S KAPILÁROU PLNĚNÉ PLYNEM Průměr pouzdra nebo 160 mm Materiál pouzdra - nerez Průzor - sklo Materiál stonku (čidla) - nerez Materiál připojení - nerez Provedení kapiláry - nerez Průměr stonku (čidla) - 8, 12 nebo 15 mm ( na dotaz lze i 10 mm ) Délka stonku (čidla) - dle požadavků zákazníka ( min. 125 mm kratší na dotaz ) Délka kapiláry - dle požadavků zákazníka ( max. 16 m delší na dotaz ) Možné vývody kapiláry - spodní (dolů) ; zadní centrické Náplň měřícího členu - ekologicky nezávadný plyn Třída přesnosti - 1 dle EN Teplota okolí ºC Stupeň krytí - IP 54 Teplotní rozsahy: ; ; ; ; ºC ; ; ; ; ; ; ; ; ; ; ºC Jiné teplotní rozsahy na základě poptávky a nabídky. U průměru pouzdra 100 mm s připojením M 20x1,5 nebo G1/2 nelze mít průměr stonku (čidla) 15 mm ( jelikož v případě požadavku nelze k tomuto provedení vyrobit jímka ). Jiný typ připojení (např. posuvné závitové šroubení atd.), závity nebo délky stonku na základě poptávky a nabídky. JEDNOTLIVÉ TYPY DLE VÝVODU KAPILÁRY A PŘIPOJENÍ ( 2 varianty o průměru pouzdra 100 nebo 160 mm ) : Nákres s konzolou na zeď (je ale i možná přední nebo zadní příruba) Typ: 7340 průměr pouzdra 160 mm Typ: 6340 průměr pouzdra 100 mm spodní vývod kapiláry, stonek (čidlo) hladký bez závitu, za příplatek je možná na stonku (čidlu) převlečná matice vnitřní M 33x2, M 30x2, M 27x2, M 20x1,5, G3/4, G1/2 nebo otočný ořech s vnějším závitem M 27x2, M 20x1,5, G1/2 Typ: 7341 průměr pouzdra 160 mm Typ: 6341 průměr pouzdra 100 mm zadní vývod kapiláry, stonek (čidlo) hladký bez závitu, za příplatek je možná na stonku (čidlu) převlečná matice vnitřní M 33x2, M 30x2, M 27x2, M 20x1,5, G3/4, G1/2 nebo otočný ořech s vnějším závitem M 27x2, M 20x1,5, G1/2-14 -

16 Obrázek typu 7340 s převlečnou matkou M 30x2 a konzolou pro uchycení : Ceny dle průměru pouzdra a typu : TYPY / CENA v Kč TEPLOTNÍ ROZSAHY ºC DÉLKA STONKU (čidla) ( v mm ) Průměr pouzdra 100 mm Průměr pouzdra 160 mm 6340 / / 7341 do , 160 nebo do do do nebo do od 300 do , 160 nebo od 300 do , 315, 400 nebo od 300 do Délka čidla může být jakákoliv v rozpětí od 125 mm do 1000 mm, uvedené délky jsou jako standardní. Příplatky za délku kapiláry a závitové přípoje viz. další strana!

17 Příplatky u všech typů: CENA v Kč za každý započatý 1m kapiláry 215 za každý započatý 1m kapiláry s ochrannou spirálou 293 převlečná matice s vnitřním závitem G1/2 730 převlečná matice s vnitřním závitem M20x1,5 914 převlečná matice s vnitřním závitem G3/4 890 převlečná matice s vnitřním závitem M27x převlečná matice s vnitřním závitem M30x2 a M33x otočný nebo pevný ořech s vnějším závitem G1/2 659 otočný nebo pevný ořech s vnějším závitem M20x1,5 842 otočný nebo pevný ořech s vnějším závitem M27x konzole pro uchycení na stěnu/panel ( pro typy se spodním vývodem 6340, 7340 ) 579 přední nerez příruba pro uchycení do panelu pro teploměry o průměru 100 mm 589 přední nerez příruba pro uchycení do panelu pro teploměry o průměru 160 mm 776 zadní nerez příruba pro uchycení na stěnu/panel pro teploměry o průměru 100 mm 340 zadní nerez příruba pro uchycení na stěnu/panel pro teploměry o průměru 160 mm 358 červená čárka na stupnici 100 glycerinová náplň u průměru pouzdra 100 mm 868 glycerinová náplň u průměru pouzdra 160 mm kalibrační protokol neakreditovaný 779 kalibrační protokol z akreditované laboratoře na poptávku

18 TEPLOMĚRY TLAKOVÉ S PEVNÝM STONKEM PLNĚNÉ PLYNEM KONTAKTNÍ Průměr pouzdra nebo 160 mm Materiál pouzdra - nerez Průzor - polykarbonát Materiál stonku - nerez Materiál připojení - nerez Průměr stonku - 8, 12 nebo 15 mm ( na dotaz lze i 10 mm ) Délka stonku - dle požadavků zákazníka ( min. 125 mm - kratší na dotaz ) Možné vývody stonku - dolů (spodní); dolů a dozadu ; dolů a doprava ; dolů a doleva (zadní centrický na poptávku) Náplň měřícího členu - ekologicky nezávadný plyn Třída přesnosti - 2 dle EN Teplota okolí ºC Stupeň krytí - IP 54 Spínání - magnetické nebo nemagnetické ( tj. typ M nebo S ) Typy kontaktů - 1 x min. 1x max. ; 2x min. ; 2x max. ; 1x max. 1x min. Zatížení kontaktů - magnetické: max. 250V 30W 50VA 1A / nemagnetické 250V 10W 18VA 0,7A Teplotní rozsahy: ; ; ; ; ºC ; ; ; ; ; ; ; ; ; ; ºC Jiné teplotní rozsahy na základě poptávky a nabídky. V objednávce nutno uvést typ kontaktů a spínání! U typů s připojovacím ořechem je možný otočný nebo pevný závit (nutno uvést v objednávce - cena je stejná). U průměru pouzdra 100 mm s připojením M 20x1,5 nebo G1/2 nelze mít průměr stonku 15 mm ( jelikož v případě požadavku nelze k tomuto provedení vyrobit jímka ). Jiný typ připojení (např. posuvné závitové šroubení atd.), závity nebo délky stonku na základě poptávky a nabídky. Typy kontaktů: 1. a 2. kontakt rozpíná, když dosáhne nastavenou hodnotu Kontakt: minimální + minimální (S22/M22) Kontakt: maximální + maximální (S11/M11) 1 a 2. kontakt spíná, když dosáhne nastavenou hodnotu 1. kontakt rozpíná a 2.kontakt spíná když ručička dosáhne nastavenou hodnotu Kontakt: minimální + maximální (S21/M21) Kontakt: maximální + minimální (S12/M12) kontakt spíná a 2. kontakt rozpíná, když dosáhne nastavenou hodnotu

19 Obrázky některých typů: Typ: 7520 (nově je již s nerez pouzdrem) Typ: 6520 JEDNOTLIVÉ TYPY DLE VÝVODU STONKU A PŘIPOJENÍ ( 10 variant o průměru pouzdra 100 nebo 160 mm ) : Typ: 7520 průměr pouzdra 160 mm Typ: 6520 průměr pouzdra 100 mm stonek dolů hladký bez závitu, za příplatek je na stonku možná převlečná matice vnitřní M 33x2, M 30x2, M 27x2, M 20x1,5, G3/4 nebo G1/2 Typ: 7524 průměr pouzdra 160 mm Typ: 6524 průměr pouzdra 100 mm stonek dolů hladký bez závitu, za příplatek je na stonku možný otočný nebo pevný ořech (na výběr) s vnějším závitem M 27x2, M 20x1,5 nebo G1/2 Typ: 7521 průměr pouzdra 160 mm Typ: 6521 průměr pouzdra 100 mm stonek dolů a dozadu hladký bez závitu, za příplatek je na stonku možná převlečná matice vnitřní M 33x2, M 30x2, M 27x2, M 20x1,5, G3/4 nebo G1/2 Typ: 7525 průměr pouzdra 160 mm Typ: 6525 průměr pouzdra 100 mm stonek dolů a dozadu hladký bez závitu, za příplatek je na stonku možný otočný nebo pevný ořech (na výběr) s vnějším závitem M 27x2, M 20x1,5 nebo G1/2-18 -

20 Typ: 7529 (7521-C) průměr pouzdra 160 mm Typ: 6529 (6521-C) průměr pouzdra 100 mm stonek zadní centrický hladký bez závitu, za příplatek je na stonku možná převlečná matice vnitřní M 33x2, M 30x2, M 27x2, M 20x1,5, G3/4 nebo G1/2 Typ: 7528 (7525-C) průměr pouzdra 160 mm Typ: 6528 (6525-C) průměr pouzdra 100 mm stonek zadní centrický hladký bez závitu, za příplatek je na stonku možný otočný nebo pevný ořech (na výběr) s vnějším závitem M 27x2, M 20x1,5 nebo G1/2 Typ: 7522 průměr pouzdra 160 mm Typ: 6522 průměr pouzdra 100 mm stonek dolů a doprava hladký bez závitu, za příplatek je na stonku možná převlečná matice vnitřní M 33x2, M 30x2, M 27x2, M 20x1,5, G3/4 nebo G1/2 Typ: 7526 průměr pouzdra 160 mm Typ: 6526 průměr pouzdra 100 mm stonek dolů a doprava hladký bez závitu, za příplatek je na stonku možný otočný nebo pevný ořech (na výběr) s vnějším závitem M 27x2, M 20x1,5 nebo G1/2 Typ: 7523 průměr pouzdra 160 mm Typ: 6523 průměr pouzdra 100 mm stonek dolů a doleva hladký bez závitu, za příplatek je na stonku možná převlečná matice vnitřní M 33x2, M 30x2, M 27x2, M 20x1,5, G3/4 nebo G1/2 Typ: 7527 průměr pouzdra 160 mm Typ: 6527 průměr pouzdra 100 mm stonek dolů a doleva hladký bez závitu, za příplatek je na stonku možný otočný nebo pevný ořech (na výběr) s vnějším závitem M 27x2, M 20x1,5 nebo G1/2-19 -

21 Ceny dle průměru pouzdra a typu : Průměr pouzdra 100 mm TEPLOTNÍ ROZSAHY ºC DÉLKA STONKU ( v mm ) TYPY / CENA v Kč 6520 / / / / 6527 do , 160 nebo do do do nebo do od 300 do , 160 nebo od 300 do , 315, 400 nebo od 300 do Délka stonku může být jakákoliv v rozpětí od 125 mm do 1000 mm, uvedené délky jsou jako standardní. Typ 6529 (6521-C) / 6528 (6525-C) tj. zadní centrické stonky - na poptávku. Průměr pouzdra 160 mm TEPLOTNÍ ROZSAHY ºC DÉLKA STONKU ( v mm ) TYPY / CENA v Kč 7520 / / / / 7527 do , 160 nebo do do do nebo do od 300 do , 160 nebo od 300 do , 315, 400 nebo od 300 do Délka stonku může být jakákoliv v rozpětí od 125 mm do 1000 mm, uvedené délky jsou jako standardní. Typ 7529 (7521-C) / 7528 (7525-C) tj. zadní centrické stonky - na poptávku. Příplatky za závitové přípoje viz. další strana!

22 Příplatky: CENA v Kč Příplatky za závitový přípoj u typů 6520, 6521, 6522, 6523, 7520, 7521, 7522, 7523: převlečná matice s vnitřním závitem G1/2 730 převlečná matice s vnitřním závitem M20x1,5 914 převlečná matice s vnitřním závitem G3/4 890 převlečná matice s vnitřním závitem M27x převlečná matice s vnitřním závitem M30x2 a M33x Příplatky za závitový přípoj u typů 6524, 6525, 6526, 6527, 7524, 7525, 7526, 7527: otočný nebo pevný ořech s vnějším závitem G1/2 659 otočný nebo pevný ořech s vnějším závitem M20x1,5 842 otočný nebo pevný ořech s vnějším závitem M27x Příplatky u všech typů: červená čárka na stupnici 100 glycerinová náplň u průměru pouzdra 100 mm glycerinová náplň u průměru pouzdra 160 mm kalibrační protokol neakreditovaný 779 kalibrační protokol z akreditované laboratoře na poptávku

23 TEPLOMĚRY TLAKOVÉ S KAPILÁROU PLNĚNÉ PLYNEM KONTAKTNÍ Průměr pouzdra nebo 160 mm Materiál pouzdra - nerez Průzor - polykarbonát Materiál stonku (čidla) - nerez Materiál připojení - nerez Provedení kapiláry - nerez Průměr stonku (čidla) - 8, 12 nebo 15 mm ( na dotaz lze i 10 mm ) Délka stonku (čidla) - dle požadavků zákazníka ( min. 125 mm kratší na dotaz ) Délka kapiláry - dle požadavků zákazníka ( max. 16 m delší na dotaz ) Možné vývody kapiláry - spodní (dolů) ; zadní centrické Náplň měřícího členu - ekologicky nezávadný plyn Třída přesnosti - 1 dle EN Teplota okolí ºC Stupeň krytí - IP 54 Spínání - magnetické nebo nemagnetické ( tj. typ M nebo S ) Typy kontaktů - 1 x min. 1x max. ; 2x min. ; 2x max. ; 1x max. 1x min. Zatížení kontaktů - magnetické: max. 250V 30W 50VA 1A / nemagnetické 250V 10W 18VA 0,7A Teplotní rozsahy: ; ; ; ; ºC ; ; ; ; ; ; ; ; ; ; ºC Jiné teplotní rozsahy na základě poptávky a nabídky. V objednávce nutno uvést typ kontaktů a spínání! U průměru pouzdra 100 mm s připojením M 20x1,5 nebo G1/2 nelze mít průměr stonku (čidla) 15 mm ( jelikož v případě požadavku nelze k tomuto provedení vyrobit jímka ). Jiný typ připojení (např. posuvné závitové šroubení atd.), závity nebo délky stonku na základě poptávky a nabídky. Typy kontaktů: 1. a 2. kontakt rozpíná, když dosáhne nastavenou hodnotu Kontakt: minimální + minimální (S22/M22) Kontakt: maximální + maximální (S11/M11) 1 a 2. kontakt spíná, když dosáhne nastavenou hodnotu 1. kontakt rozpíná a 2.kontakt spíná když ručička dosáhne nastavenou hodnotu Kontakt: minimální + maximální (S21/M21) Kontakt: maximální + minimální (S12/M12) kontakt spíná a 2. kontakt rozpíná, když dosáhne nastavenou hodnotu

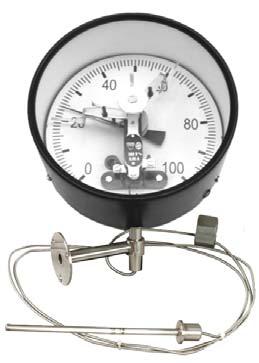

24 Obrázek typu 7530 s převlečnou matkou M 30x2 a konzolou pro uchycení (nově je již s nerezovým pouzdrem) : JEDNOTLIVÉ TYPY DLE VÝVODU KAPILÁRY A PŘIPOJENÍ ( 2 varianty o průměru pouzdra 100 nebo 160 mm ) : Typ: 7530 průměr pouzdra 160 mm Typ: 6530 průměr pouzdra 100 mm spodní vývod kapiláry, stonek (čidlo) hladký bez závitu, za příplatek je možná na stonku (čidlu) převlečná matice vnitřní M 33x2, M 30x2, M 27x2, M 20x1,5, G3/4, G1/2 nebo otočný ořech s vnějším závitem M 27x2, M 20x1,5, G1/2 Typ: 7531 průměr pouzdra 160 mm Typ: 6531 průměr pouzdra 100 mm zadní vývod kapiláry, stonek (čidlo) hladký bez závitu, za příplatek je možná na stonku (čidlu) převlečná matice vnitřní M 33x2, M 30x2, M 27x2, M 20x1,5, G3/4, G1/2 nebo otočný ořech s vnějším závitem M 27x2, M 20x1,5, G1/2-23 -

25 Ceny dle průměru pouzdra a typu : TYP / CENA v Kč TEPLOTNÍ ROZSAHY ºC DÉLKA STONKU (čidla) ( v mm ) Průměr pouzdra 100 mm Průměr pouzdra 160 mm 6530 / / 7531 do , 160 nebo do do do nebo do od 300 do , 160 nebo od 300 do , 315, 400 nebo od 300 do Délka stonku může být jakákoliv v rozpětí od 125 mm do 1000 mm, uvedené délky jsou jako standardní. Příplatky za závitové přípoje viz. níže! Příplatky u všech typů: CENA v Kč za každý započatý 1m kapiláry 215 za každý započatý 1m kapiláry s ochrannou spirálou 293 převlečná matice s vnitřním závitem G1/2 730 převlečná matice s vnitřním závitem M20x1,5 914 převlečná matice s vnitřním závitem G3/4 890 převlečná matice s vnitřním závitem M27x převlečná matice s vnitřním závitem M30x2 a M33x otočný nebo pevný ořech s vnějším závitem G1/2 659 otočný nebo pevný ořech s vnějším závitem M20x1,5 842 otočný nebo pevný ořech s vnějším závitem M27x konzole pro uchycení na stěnu/panel ( pro typy se spodním vývodem 6340, 7340 ) 579 přední nerez příruba pro uchycení do panelu pro teploměry o průměru 100 mm 589 přední nerez příruba pro uchycení do panelu pro teploměry o průměru 160 mm 776 zadní nerez příruba pro uchycení na stěnu/panel pro teploměry o průměru 100 mm 340 zadní nerez příruba pro uchycení na stěnu/panel pro teploměry o průměru 160 mm 358 červená čárka na stupnici 100 glycerinová náplň u průměru pouzdra 100 mm glycerinová náplň u průměru pouzdra 160 mm kalibrační protokol neakreditovaný 779 kalibrační protokol z akreditované laboratoře na poptávku

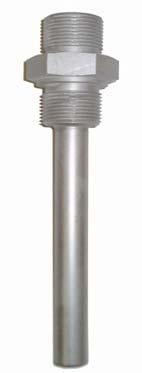

26 JÍMKY K TLAKOVÝM TEPLOMĚRŮM Připojovací závity ( na výběr ) - vrchní vnější M 30x2 ; M 33x2; M 27x2; M 20x1,5 ; G3/4 ; G1/2 vnitřní M 27x2 ; M 20x1,5 ; G3/4 ; G1/2 - spodní vnější M 27x2 ; M 20x1,5 ; G3/4 ; G1/2 Vnitřní průměr - 9, 13 nebo 16 mm ( 11 mm na dotaz ) Jmenovitý tlak - PN40/700 C ( na poptávku může být PN i vyšší ) TYP PONOR JÍMKY ( tj. délka od spodního závitu včetně po konec jímky ) ( v mm ) CELKOVÁ DÉLKA JÍMKY ( v mm ) MATERIÁL / CENA v Kč nerez (AISI 304) PTTT PTTT PTTT PTTT PTTT PTTT PTTT PTTT ceny prozatím na poptávku dle konkrétního požadavku závitů a délky Jiné délky, závity nebo materiál jímek jsou možné na základě poptávky a nabídky. NÁVARKY K TLAKOVÝM TEPLOMĚRŮM A JÍMKÁM PŘÍMÉ: Připojovací závit - vnitřní M 20x1,5 nebo G ½ TYP DÉLKA ( v mm ) MATERIÁL / CENA v Kč ocel nerez (AISI 304) NT NT NT Připojovací závit - vnitřní M 27x2 nebo G3/4 ( G3/4 pouze u NT-TT30, ocel) TYP DÉLKA ( v mm ) MATERIÁL / CENA v Kč ocel nerez (AISI 304) NT-TT NT-TT Jiné závity, délky nebo materiály návarků jsou možné na základě poptávky a nabídky. ŠIKMÉ 45 : Doplníme
