MB-Secure. Pavel Konečný

Transkript

1 MB-Secure Pavel Konečný

2

3 Obsah Stručný přehled, vlastnosti a parametry ústředny Dokumentace, certifikáty, WEB výrobce Základní deska ústředny Topologie, sběrnice, pravidla Výpočty proudové spotřeby Kryty ústředen Systémové zdroje na BUS2 Nové ovládací klávesnice možnosti, příklady aplikací Ovládací aplikace pro mobilní zařízení Kontrola vstupu, čtečky, příklady aplikací

4 Obsah Periferie pro MB-Secure Možnosti programování z IQPC Databáze aplikace IQPC HW a SW struktura v IQPC

5 Obsah Instalace aplikace IQMA Správa databáze, zálohy, upgrade IQMA Definice dveří, definice uživatelů Management aplikace Winmag Synchronizace s ústřednou Honeywell Video Nástroje pro projektanty DVD, DemoRoom Brno

6 MB-Secure STRUČNÝ PŘEHLED

7 Integrované řešení EZS a EKV MB Series Kontrola vstupu autonomní kontroléry Zabezpečení/ kontrola vstupu 64 oblastí / 64 dveří Dveře

8 MB-Secure Nová moderní platforma na trhu PŘIPRAVUJEME 9 / 2013 Jedno řešení pro EZS-EKV a (CCTV) Moderní HW s OS Linux Inovativní způsob ovládání - nová řada ovládacích klávesnic Adresný i konvenční systém Licenční model rozšiřování technologie

9 MB-Secure

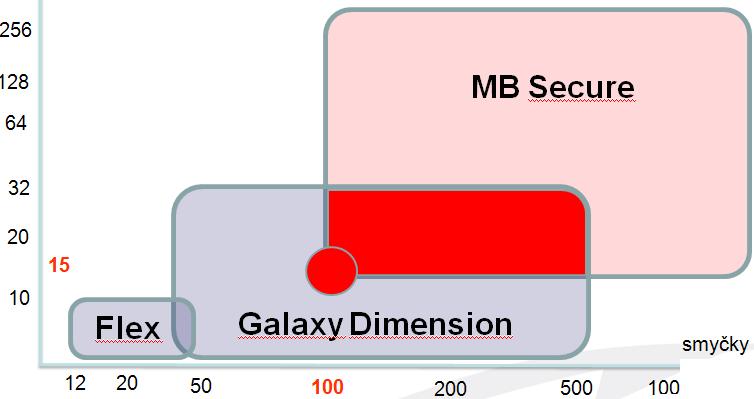

10 Galaxy vs. MB-Secure podsystémy 256 dveře MB-Secure Flex Galaxy Dimension smyčky

11 Vyberte si Galaxy Dimension Velmi spolehlivé a funkční v oblasti zabezpečení Pokročilé diagnostické nástroje pro technika Z velké části přednastaveno výrobcem Integrováno v řadě grafických nadstaveb a aplikací Cenově příznivější MB-Secure Bezešvé spojení EZS a EKV Velmi snadné ovládání Flexibilní programování, makra a procedury Bohaté možnosti při řešení požadavků investora Pokročilé Hi-End funkce šifrování přenosů, Smart App, E-cylindry, správa uživatelů

12 Mohlo Vám v Galaxy chybět Problém s kapacitou podsystémy atd. Problém s HW kapacitou např. klávesnice (!) Správa uživatelů pro kontrolu vstupu Definice oprávnění na dveře Automatická změna oprávnění dveří v čase PIN/KARTA Posílání událostí z ústředny em uživateli Logické vazby, makra, procedury LED tabla s možností ovládání systému tlačítkem Moduly s ovládacím RELÉ 230V AC

13 Vyberte si Galaxy Dimension Koncová cena Galaxy Dimension GD Kč bez DPH MB-Secure Předpokládaná koncová cena PCB MB Secure Kč bez DPH Zdroj 17Ah BUS Kč bez DPH Kovový kryt Kč bez DPH Kč bez DPH

14 Licenční model rozšiřování technologie Jednotná PCB platforma pro všechny modely MB-Secure MB-Secure 3000 MB-Secure 4000 MB-Secure 5000 MB-Secure 6000 Licenční model umožňuje libovolné rozšíření pouhým vložením licenčního kódu Podsystémy (až 256) 128 Detektory (až 2 048) Dveře (až 2 048) Uživatelé (až )

15 Inovace v ovládání Nové ovládací klávesnice a panely LED panel, LED/LCD panel, Touch Panel 7 Vyměnitelné kryty a rámečky bílá, černá, šedá, transparent Montáž na povrch nebo zápustná Integrovaná čtečka bezkontaktních RFID karet Modulární systém kryty různých barev

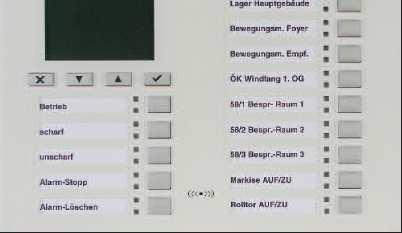

16 Inovace v ovládání Programovatelné LED panely 20 programovatelných tlačítek - libovolná funkce (ovládání oblasti, ovládání výstupů, blokování dveří atd.) Každé tlačítko nabízí 3-barevnou indikační led. Libovolné nastavení barvy i funkce Identifikace uživatele kartou nebo pinem přímo na LED panelu

17 Kontrola vstupu Bezešvé spojení EZS a EKV Řešení až pro uživatelů / dveří Snadné ovládání zabezpečení přímo ze čteček Tlačítka ZAP a VYP Funkční tlačítka Makro Dveřní moduly na sběrnici BUS2 i IB2 (RS485) Nově přímá podpora formátu Wiegand

18 Video MB-Secure umožňuje přímou správu několika kamer (3 až 5) Nahrávání záznamu přímo na USB disk na PCB ústředny Přístup k záznamům snadno pomocí WEB prohlížeče MB-Secure Video - WEB Q1 2014

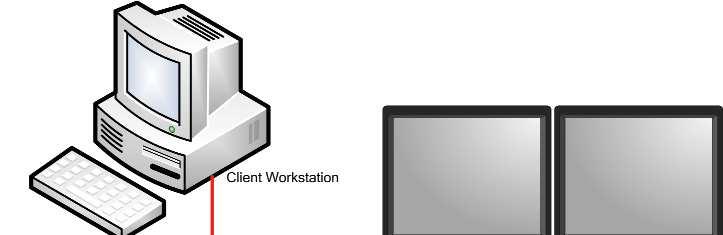

19 Video Pro větší objekty síťový rekordér MaxPro NVR Přímá integrace do grafické nadstavby Winmag Přímé propojení databází, přenos video alarmů, synchronizace EZS EKV a CCTV Maxpro Viewer

20 Připravujeme Q4/2013 Nový koncentrátor s dvojitým vyvážením 16 vstupů a 16 výstupů Distribuované sběrnice v objektu na FTP pomocí BUS kontroléru na sběrnici IB2 RS 485 Q1 2014

21 Flexibilní programování MB-Secure Programová makra a procedury umožní řešit takřka libovolné požadavky investora Logické vazby AND, OR, XOR přehledně v programu pro techniky IQ panel Control

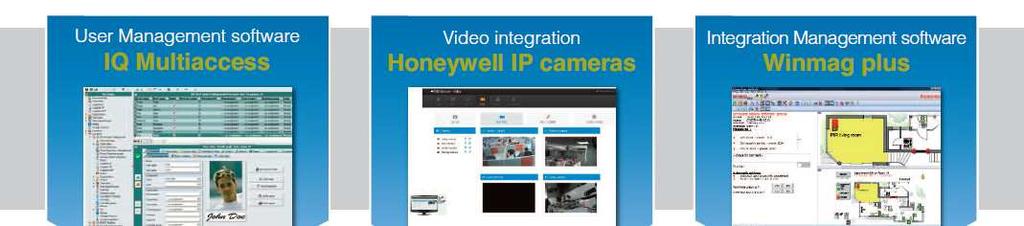

22 Správa a management MB-Secure nabízí řešení včetně softwarových nadstaveb

23 Parametry ústředen MB-Secure

24 MB-Secure PŘÍSTUP K DOKUMENTACI

25 Certifikační program pro ČR a SR

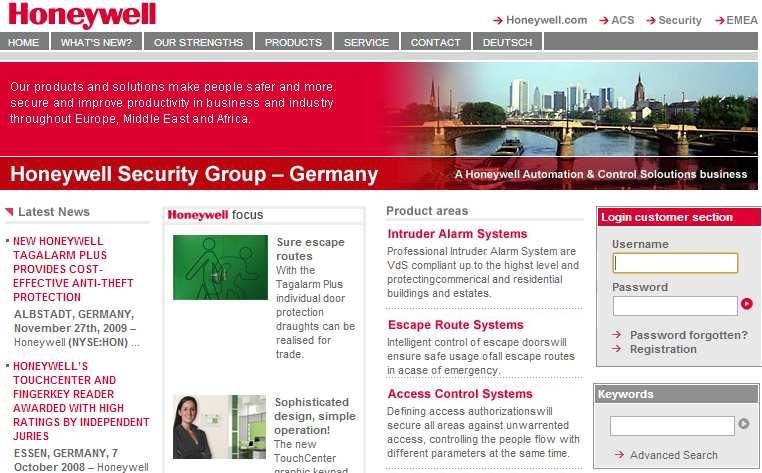

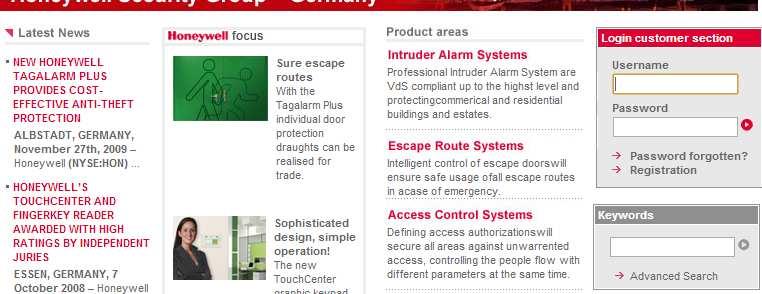

26 WEB výrobce

27 WEB výrobce Sekce Download Certifikáty DoC Certifikáty VdS Dokumentace Instalační ní balíčky Aplikací (IQMA, IQPC, Winmag) Firmware!!!

28 WEB ADI

29 Vzorky pro Partnery MB-Secure

30 Vzorky pro Partnery MB-Secure

31 Novinky MB Secure Novinky v produktech Nové firmware Nové moduly Napište nám prosím kontraktní údaje pro zasíláním ů k technologii MB-Secure

32 MB-Secure ZÁKLADNÍ DESKA ÚSTŘEDNY

33 Licenční model rozšiřování technologie Jednotná PCB platforma pro všechny modely MB-Secure MB-Secure 3000 MB-Secure 4000 MB-Secure 5000 MB-Secure 6000 Licenční model umožňuje libovolné rozšíření pouhým vložením licenčního kódu Podsystémy (až 256) 128 Detektory (až 2 048) Dveře (až 2 048) Uživatelé (až )

34

35 Základní deska MB-Secure Sériový port pro DS Status LED Ethernet Ethernet Zdroj USB Host pro Firmware Update, 4x PGM výstup 2x Relé 250V/5A 4x jedn. vyvážené vstupy 2x Ext. napájení 4x BUS-2 svorky pro BUS2 sběrnici

36 Základní deska MB-Secure

37 Základní deska MB-Secure

38 Základní deska MB-Secure

39 Základní deska MB-Secure

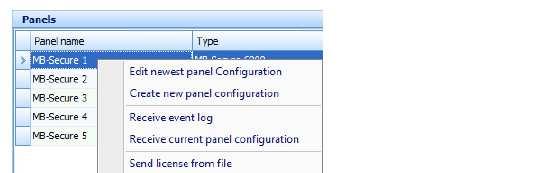

40 Upgrade firmware ústředny CZ

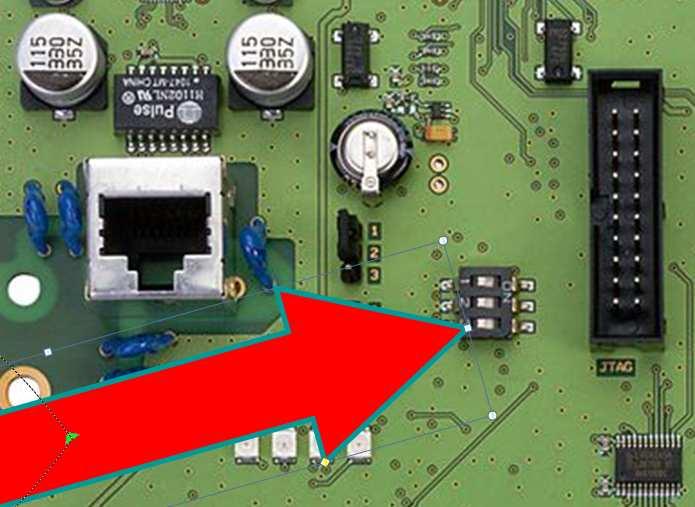

41 Reset ústředny na tovární hodnoty 1. Přepnout DIP3 do polohy ON 2. Restart ústředny 3. IQPC pravým tlačítkem na instalaci otevřít servisní funkce 4. Zvolit položku změna hesla. Pokud heslo neznáte nebo nechcete žádné heslo, pole nevyplňujte 5. Aktivovat klávesou Změnit heslo v ústředně 6. Ústředna je v továrním nastavení

42 MB-Secure ARCHITEKTURA SYSTÉMU

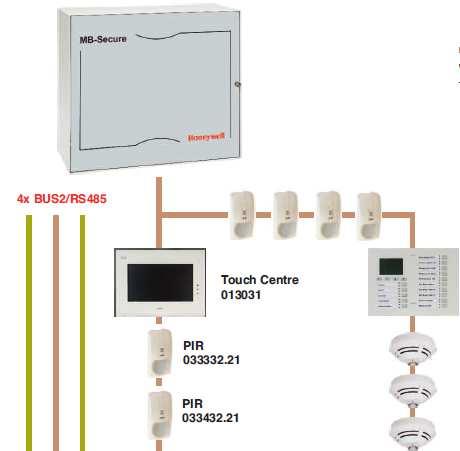

43 Architektura systému

44 Architektura systému XX / AA / ii XX = číslo BUS sběrnice AA = adresa modulu ii = číslo vstupu nebo výstupu 01/22/ ii 4x vyvážený vstup Pouze jedna adresa na sběrnici BUS2 64 adres na BUS BUS2 1km

45 Adresování

46 Topologie zdroj posilovací zdroj + 13,8V= ústředna +Ub +Ub - 230V~ DATA Modul 1 MAX. úbytek 0,5V Modul 2 GND modul 4 modul 5 GND DATA MAX. úbytek napětí 0,5V 46

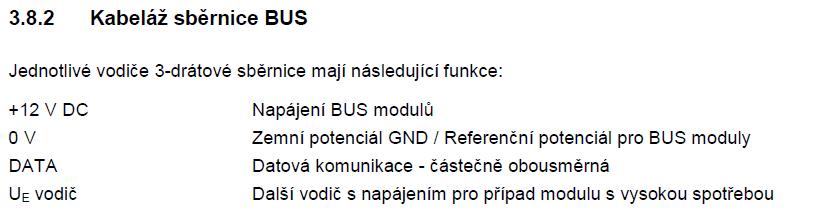

47 Kabeláž Kabeláž pro sběrnici BUS2 Doporučená kabel JY(St)Y nebo FTP cat5e Max. vzdálenost sběrnice 1000m Max. úbytek na sběrnici 0,5V Sběrnici BUS2 je možné větvit Datový vodič se kříží vždy s GND

48 Datové vedení BUS2

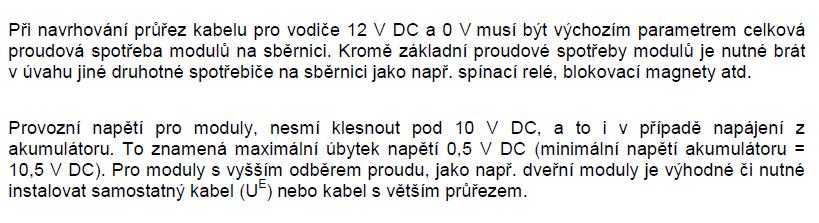

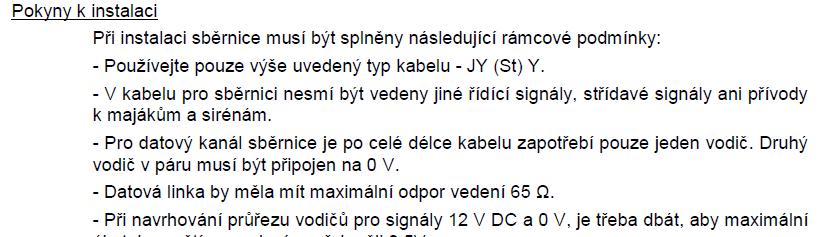

49 Datové vedení BUS2 Zařízení s vysokým odběrem proudu nenapájejte z rozvodů sběrnice. Moduly s vysokým odběrem napájejte ze samostatného rozvodu UE Souběžně s vedením sběrnice neinstalujte žádné sdělovací kabely Kabeláž instalujte podle platných norem a vyhlášek Používejte pouze stíněné kabely, odolné proti vysokofrekvenčnímu rušení, např. JY(St)Y nebo JH(ST) H. Pro datový kanál sběrnice je po celé délce kabelu zapotřebí pouze jeden vodič. Druhý vodič v páru musí být připojen na 0 V.

50 Datové vedení BUS2

51 Výpočet správného průřezu kabelu Příklad: Sběrnice BUS2 s moduly max. spotřeba 150mA, JYstY 0.6mm = 0.28mm 2, konduktivita Cu (Kappa) = 56 m/ωmm 2, max. úbytek 0,5V Počet vodičů

52 Výpočet správného průřezu kabelu XLS - příklad

53 Architektura systému XX / AA / ii XX = číslo BUS sběrnice AA = adresa modulu ii = číslo vstupu nebo výstupu Kombinace a skladba modulů na sběrnici není limitována 01/00/- 01/21/- 01/22/1-3 01/33/1 BUS2 01/03/- 01/04/- 01/08/- 01/29/ 1-4 BUS2 1km

54 Optické převodníky BUS2 BUS2 (objednací kód N ) Bezpečné vedení optikou až na 5km Multi mode 62,5 (50) /125µm (dvě vlákna RX a TX)

55 Optické převodníky RS485 RS485 (objednací kód připravujeme) Bezpečné vedení optikou až na 6km Multi mode (jedno vlákno)

56 MB-Secure KRYTY ÚSTŘEDNY

57 Složení ústředny do projektu Základní deska komunikátor ZD DROJ

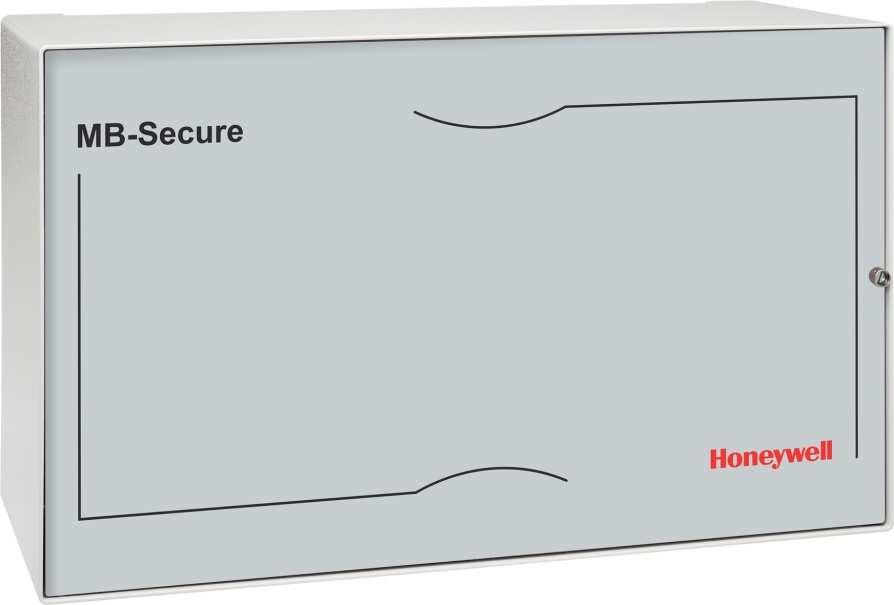

58 Složení ústředny do projektu Kryt ústředny ZG2 - N Kryt ústedny MB Secure ZG2, prostor pro AKU 20Ah Rozmry (Š x V x H) 350 x 300 x 152 mm Kryt ústředny ZG3.1 - N prostor pro AKU 2x17Ah nebo 1x24Ah Rozmry (Š x V x H) 500 x 300 x 210 mm Kryt ústedny ZG4 - N prostor pro AKU 2x65Ah Rozmry (Š x V x H) 580 x 640 x 300 mm

59 Složení ústředny do projektu Kryt ústředny ZG20 Kryt ústedny MB Secure ZG2, prostor pro AKU 17Ah Rozmry (Š x V x H)

60 Složení ústředny do projektu Základní deska ústředny MBSecure MB-Secure N MB-Secure N MB-Secure N MB-Secure N013870

61 MB-Secure SYSTÉMOVÉ ZDROJE

62 Složení ústředny do projektu Systémový zdroj do ústředny N Syst. napájecí zdroj do ústedny 12V DC/26Ah, AUX 1,5A Připojení na sběrnici BUS2 N Syst. napájecí zdroj do ústedny 12V DC/52Ah, AUX 3A Připojení na sběrnici BUS2 N Syst. napájecí zdroj do ústedny 12V DC/130Ah, AUX 5A

63 Nové zdroje , CZ

64 Nové zdroje , Pracovní režimy Zdroj je vhodný pro následující systémy a ústředny. Podle vybraného typu ústředny je nutné zdroj nakonfigurovat pomocí propojek. 2.1 Použití v ústř. MB-Series (Režim MB-Series) Vhodné pro ústředny řady 561-MB. Komunikace po BUS-2 není možná. 2.2 Použití v ústř. MB-Secure (Režim MB-Secure) Vhodné pro ústředny MB-Secure 2.3 Použití v ACS8/ACS2plus (Režim MB-Series) Vhodné pro jednotky ACS8 a ACS2plus.

65 Nové zdroje , První napájecí obvod Zajišťuje napájení ústředny a modulů Výstup pro napájení ústředny s elektronickou pojistkou 2A Výstup pro napájení modulů s elektronickou pojistkou 1x2A a 2x1A Druhý napájecí obvod Slouží pro nabíjení akumulátorů, proud je omezen na 2,6A

66 Nové zdroje ,

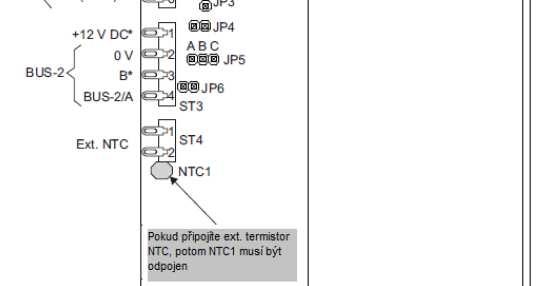

67 Nové zdroje ,

68 Nové zdroje ,

69 Nové zdroje ,

70 MB-Secure OVLÁDACÍ MODULY

71 Ovládací prvky Klávesnice Čtečky s klávesnicí VF klíčenky Smart aplikace Winmag Touch

72 Flexibilní v nastavení oprávnění Každý uživatel v databázi MB-Secure má možnost využít všechny typy ovládání

73 Flexibilní v nastavení oprávnění Omezení funkce Pouze plné zap/vyp Částečné zapnutí Ovládání makra Časové omezení Omezení oblastí -Recepce -Obchod -Servis -Sklad Klávesnice 1NP Recepce Servis

74 Ovládací prvky Klávesnice

75 Nové ovládací panely LED panel, LED/LCD panel, Touch Panel 7 Vyměnitelné kryty a rámečky bílá, černá, šedá, transparent Montáž na povrch nebo zápustná Integrovaná čtečka bezkontaktních RFID karet N N N Ovládací panely v bílé barvě kompletní varianta

76 Nové ovládací panely Předpokládané koncové ceny klávesnic CZ N N N PC Kč PC Kč PC Kč

77 Nové ovládací panely Panely lze koupit složené nebo poskládat ze samostatných komponentů v katalogu. Jednotlivé díly najdete v produktovém katalogu ADI

78 Nové ovládací panely Panely s elektronikou

79 Moduly s elektronikou Panel LED klávesnice, bílý, čtečka Panel LED klávesnice, šedý, čtečka Panel LED klávesnice, černý, čtečka Panel LCD/LED klávesnice, bílý, čtečka Panel LCD/LED klávesnice, šedý, čtečka Panel LCD/LED klávesnice, černý, čtečka Panel Touch klávesnice, bílý, čtečka Panel Touch klávesnice, šedý, čtečka Panel Touch klávesnice, černý, čtečka

80 Nové ovládací panely

81 Interní čtečky v ovládacích panelech Všechny ovládací panely mají integrovanou čtečku bezkontaktních karet Čtečku je možné i vyměnit za jiný typ: Čtečka Mifare/DesFire, PCB, pro LED/LCD Čtečka LEGIC, PCB, pro LED a LCD Čtečka Mifare, PCB, pro Touch klávesnici Čtečka LEGIC, PCB, pro Touch klávesnici

82 Flexibilní v nastavení oprávnění Variabilní nastavení funkce každého tlačítka Variabilní nastavení kritéria - Bez identifikace - PIN - Karta - PIN+karta Variabilní nastavení signalizace - Bez identifikace - PIN - Karta - PIN+karta

83 Skládání ovládacích panelů Panely je možné skládat do větších celků

84 Skládání ovládacích panelů Panely je možné skládat do větších celků

85 Flexibilní v nastavení oprávnění FIRMA A FIRMA B Spelečné obl. FIRMA C

86 Flexibilní v nastavení oprávnění FIRMA A Pouze pro uživatele Pavel Pouze pro uživatele Petr

87 Flexibilní v nastavení oprávnění SIGNALIZACE POUZE S KÓDEM SIGNALIZACE VŠEM BEZ OMEZENÍ OVLÁDÁNÍ DVEŘÍ BEZ KÓDU

88 Flexibilní v nastavení oprávnění SIGNALIZACE ZELENOU LED NAPŘ. VYPNUTO SIGNALIZACE ČERVENOU LED NAPŘ. ZAPNUTO SIGNALIZACE ČERVENOU LED NAPŘ. PŘIPRAVENO

89 Ovládací prvky Čtečky s klávesnicí

90 Programovatelné vstupy na DCM 90

91 Dveřní moduly v MB Secure Dveřní modul DCM IK3 dveřní modul Ústředna Dveřní modul N dveře 2 čtečky Funkce EKV a makro 3 vyvážené program. vstupy Čtečky IK3 RS485 PC Kč IK3 dveřní modul N dveře 4 čtečky Funkce EKV, ZAP, VYP, makro 4 vyvážené program. vstupy Čtečky IK3 RS485 PC Kč 91

92 Dveřní modul IdentKey

93 Dveřní modul IdentKey

94 Interní a externí čtečka RS485, 1200m 94

95 Dveřní modul IdentKey

96 Ovládací zařízení Zastřežení PIN KARTA PIN+KARTA Funkční klávesa až 99 volitelných funkcí SW MAKRO Kontrola vstupu EM R/W, Mifare, DESFire EV1 Optická a akustická sign. Odstřežení PIN KARTA PIN+KARTA Ověření stavu oblasti ZAP/VYP Až 99 maker, např. - ovládání dalších oblastí - ovládání rolety obchodu - blokování dveří - ovládání klimatizace - různé techn. procesy 96

97 PŘÍKLAD: vstup do chráněné oblasti Kontrola vstupu v pracovní době 9h 17h kritérium: PIN mimo pracovní dobu kritérium: PIN + karta Pokud je zastřeženo, přístup pouze pro vybrané uživatele Signalizace pomocí výstupu (LED) nebo přímo na čtečce 97

98 PŘÍKLAD: vstup do chráněné oblasti Vypnutí oblasti kritérium: PIN+karta Současně s vypnutím podsystému rovnou sepne zámek dveří Signalizace pomocí výstupu (LED) nebo přímo na čtečce Biometrie ovládání např. pouze otisk 98

99 PŘÍKLAD: vstup do chráněné oblasti Zapnutí oblasti kritérium: PIN nebo karta Případně zapnutí bez identifikace stiskem tlač. ZAP Případně aut. zapnutí žádná osoba přítomna v oblasti Signalizace pomocí výstupu (LED) nebo přímo na čtečce 99

100 PŘÍKLAD: vstup do chráněné oblasti Makro kritérium: PIN nebo karta Klávesa F + potvrzení Například jednorázové otevření dveří na dobu 10min Například po každém spuštění makra, ústředna posílá správci 100

101 PŘÍKLAD: vstup do chráněné oblasti Nátlak standardní ovládání oblasti podle aktuálního nastavení Aktivace například PIN + známé číslo nebo Nátlakový PIN 101

102 Design čteček pro MB Series EM Marine (R/W) Mifare, DESFire EV1 Legic Přes převodník i jiné (HID, iclass) 102

103 Dveřní modul IdentKey

104 DCM modul na RS485 Dveřní modul na RS485 Velký počet uživatelů s kartou Podpora připojení čteček ve formátu Wiegand , DCM 12V , DCM 230V AC 2014

105 Časo-prostorové zóny Časo-prostorová zóna definuje časové období ve kterém uživatel smí ovládat skupinu dveří

106 Časo-prostorové zóny Každý uživatel v databázi MB-Secure má možnost využít více časových zón současně

107 Ovládací prvky 2014 Winmag Touch

108 Komfortní ovládání z mapy

109 Winmag Touch Panel PC, Celeron 1,5GHz, absolutně nehlučný, Komfortní způsob ovládání technologií přímo z půdorysů Velký dotykový displej úhlopříčka 30cm Ovládání a monitoring EZS Ovládání a monitoring EPS Obraz z kamer, Přístup na internet Varianta Winmag 109

110 Aplikace Winmag Touch Přihlašování do aplikace Winmag Touch Varianta Winmag 110

111 Aplikace Winmag Touch Příklad zobrazení poplachu na Winmag Touch Varianta Winmag 111

112 Aplikace Winmag Touch Příklad zobrazení obrazu z kamery na Winmag Touch Varianta Winmag 112

113 Ovládací prvky Smart aplikace

114 Komunikátory DS67xx Komunikátor DS6700 SMS komunikace komunikace uživateli Android a ios aplikace WEB aplikace Komunikátor DS6750 Analogová tel. linka (Contact ID) SMS komunikace komunikace uživateli Android a ios aplikace WEB aplikace Ethernet aplikace IQSC Přenos na PCO Contact ID 114

115 Komunikátory DS67xx 115

116 Nové komunikátory DS67xx Možnosti komunikátorů DS 6700 / DS

117 Smart ovládací panel Počet uživatelů není omezen Nastavitelná AES šifra Android a ios ( ) verze POUZE SIGNALIZACE SIGNALIZACE A OVLÁDÁNÍ

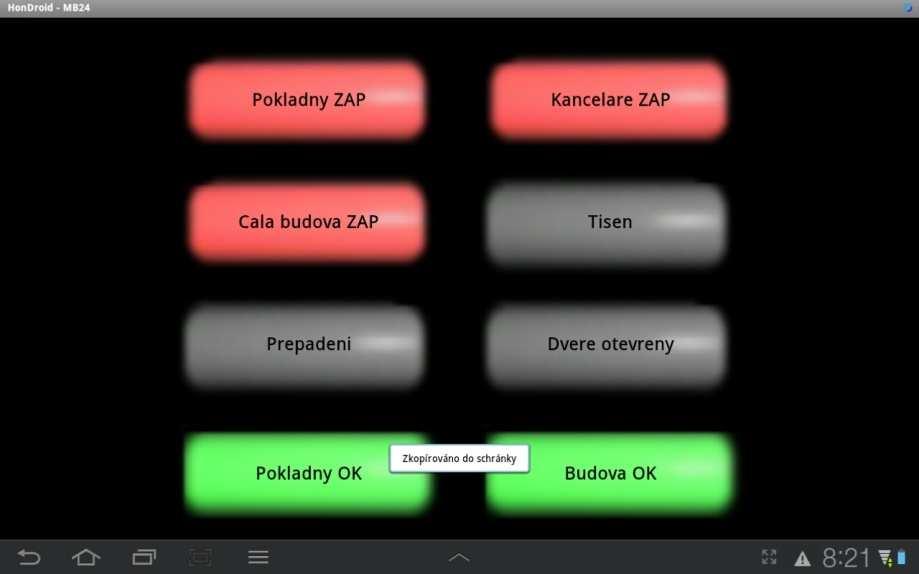

118 Smart ovládací panel NASTAVITELNÁ FUNKCE, BARVY i TEXT NASTAVITELNÁ FUNKCE, BARVY i TEXT

119 MB-Secure I/O MODULY

120 Viewguard detektory BUS technologie (3 dráty) = velmi snadná montáž Čtyři modelové řady detektorů: PIR detektor PIR AM detektor PIR/MW detektor PIR/MW AM detektor Pomocný vyvážený vstup s vlastní adresou Špičková zrcadlová optika Velmi nízká spotřeba 0,6 ma měření teploty

121 Specifikace PIR (AM) Detekční pole Optika 90 : 8 / 11 / 13 / 15 m. Dlouhý dosah: 29 /35 / 42 / 50 m. Záclona: 17 / 21 / 25 / 30 m. Anti-mask dosah Do 30 cm Pracovní teplota -10 C to 55 C Záclona Optika 90 Pracovní napájení 8.0 to 15 Vdc Spotřeba detektoru 0,6 ma (4,6 ma incl. LED) Rozměry 64 x 130 x 48 mm Barva bílá(similar to RAL 9010) Dlouhý dosah

122 Specifikace Dual (AM) Detekční pole Wide angle: 8 / 11 / 13 / 15 m. Anti-mask dosah Up to 30 cm Pracovní teplota -10 C to 55 C Pracovní napájení 7.5 to 15 Vdc Spotřeba detektoru 4,6 ma (8,6 ma incl. LED) Rozměry 64 x 158 x 48 mm Barva bílá (similar to RAL 9010)

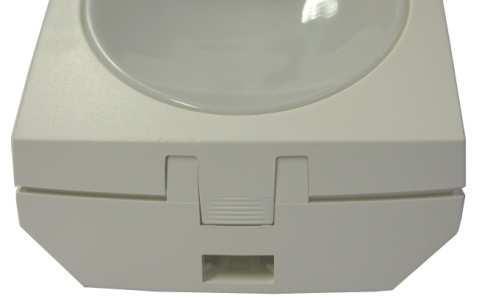

123 Doplňky Whatever circumstances require! Wall/Corner Swivel mount set Adjustable wall bracket +/- 20 horizontal +4 to -8 vertical Special mirrors available: - Long range model (50m) - Curtain model Seal to prevent unauthorized access to detector

124 Anti-Masking Viewguard s inteligentní anti-masking funkcí pro aplikace s vysokým rizikem Anti-masking využívá dva infra-red okruhy: Zamaskování předmětem do 30 cm využívá odrazu infra-červeného paprsku od předmětu Ochrana samotné čočky detektoru proti zastříkáni sprejem atd.

125 Snadná instalace LED-control Elektronika a zrcadlová optika jsou umístěny v čelním krytu detektoru. Konektory snadno přístupné Flexibilní v pozicích instalace bez držáků

126 Dva pomocné vstupy s vlastní adresou

127 Kouřové detektory v MB Series Kompletní řada BUS detektorů IQuad výrobce ESSER Připojení přímo na sběrnici BUS2 ústředen MB Series Teplotní detektor IQ8Quad Diferenciální teplotní detektor IQ8Quad Opticko kouřový detektor IQ8Quad O2T multisensor IQ8Quad OTG multisensor (CO) IQ8Quad Varianta IQSC 127

128 Koncentrátory na BUS2 IN OUT 3x 3x IN OUT 1x 0x IN nebo 5x OUT 5x Vyvážení smyčky odporem 12k 5 vst. a 5 výstup. modul má navíc výstup bzučák 128

129 Koncentrátory na BUS2/BUS IN OUT 4x 2x Vyvážení smyčky odporem 12k 129

130 Koncentrátory na BUS2/BUS IN OUT 4x 2x 2x relé 250V AC 130

131 Koncentrátory na BUS2/BUS IN OUT 4x 2x IN 2x IN 1x 131

132 Koncentrátor s relé 250V AC IN OUT 2x 2x Vyvážení smyčky odporem 12k 132

133 Interní maják/siréna + 2 smyčky IN OUT 2x 2x Vyvážení smyčky odporem 12k 133

134 Připravujeme RIO Q IN OUT 16x 16x Vstupy s klasickým dvojitým vyvážením 134

135 Bezdrátová nadstavba pro MB VF modul 16 bezdrátových prvků na modul Celkem až 4096 bezdrátových prvků v systému Dvě záložní frekvence 868 i 433MHz, celkem 24 kanálů Permanentní monitoring přenosové radiové trasy 135

136 Modul pro monitoring únikových dveří 136

137 Modul pro monitoring únikových dveří

138 Modul pro monitoring únikových dveří Až 64 dveří MB

139 MB-Secure SOFTWARE

140 IQ Panel Control Tvorba HW struktury

141 IQ Panel Control Facility management

142 IQ Panel Control Facility management

143 IQ Panel Control Tvorba logické struktury

144 IQ Panel Control Nastavení časových zón

145 IQ Panel Control Uživatelé

146 IQ Panel Control Makro - procedura

147 MB-Secure MAKRA

148 Modelové příklady makra a procedury Ovládání výstupu

149 Modelové příklady makra a procedury Podmínka: AND všechny oblasti připraveny AND čas více jak 18hodin Procedura: 1. Zapnout interní sirénu 10s 2. Počkat 5 min 3. Zastřežit 5 oblastí současně Hromadné ovládání podsystémů

150 Modelové příklady makra a procedury Podmínka: AND všechny dveře uzavřeny Auto. Blokování hlavních dveří pokud některé dveře otevřeny

151 Modelové příklady makra a procedury Podmínka: NEBO Uživatel PAVEL nebo JAN přítomen v oblasti NEBO Oblast 1 nebo 2 VYPNUTA Auto. Otevření zámku dveří - trvalé

152 Modelové příklady makra a procedury Podmínka: Teplota v serverovně vyšíí jak 22 C Teplota Procedura: 1. Poslat na info@info 2. Zapnout maják č Spustit technický poplach Vyhodnocení stavu

153 MB-Secure SW NADSTAVBY

154 Aplikace IQ System Control Q Varianta IQSC 154

155 Aplikace IQ System Control Komfortní aplikace pro správu uživatelů v technologii MB Series (EZS, EKV a nově E-cylindry) Snadná definice oprávnění na dveře pomocí časoprostorových zón Virtuální grafická klávesnice pro ovládání ústředny z počítače Počet klientských stanic není licenčně omezen Definice návštěvnických karet s oprávněním Snadné a rychlé filtrování ve všech databázích Export databází do *txt, *.xls, *.htm, *.xml Spouštění automatických úloh a maker Podpora MB-Secure v IQMA plánována Q

156 Náklady na řešení DCM Ústředna 64 oblastí /64 dveří 5.600, ,- 300, , ,- Ceny pro inst. firmu (bez DPH) 156

157 Aplikace IQ System Control Databáze uživatelů, definice oprávnění Varianta IQSC 157

158 Aplikace IQ System Control Definice oprávnění na dveře: ACS vnější čtečka ACS vnitřní čtečka ZAP zabezpečení VYP zabezpečení MAKRA ANO/NE Definice časo/prostorových přístupových zón Varianta IQSC 158

159 Aplikace IQ System Control Přidělování oprávnění uživatelům Varianta IQSC 159

160 Aplikace IQ System Control Jednoduchá evidence přítomnosti Varianta IQSC 160

161 Aplikace IQ System Control Snadné filtrování ve všech databázích a oknech Varianta IQSC 161

162 Aplikace IQ System Control Počet klientských stanic není licenčně omezen 162

163 Aplikace IQ System Control Virtuální klávesnice pro ovládání EZS Varianta IQSC 163

164 IQ MultiAccess definice lokalit IQ MultiAccess umožňuje rozdělit databázi do samostatných lokalit Oprávnění uživatelů definují operátoři s libovolně nastavenou hierarchií 164

165 IQ MultiAccess Antipassback IQ MultiAccess umožňuje definování Antipassback zón Součástí licence Antipassback je i přehledové tablo osob 165

166 IQ MultiAccess příslušenství Součástí IQMA podul pro snadnou definici návštěv Načítání osobních údajů z OP a PASů Video verifikace, tvorba potisku Potisk ID karet Cameras 166

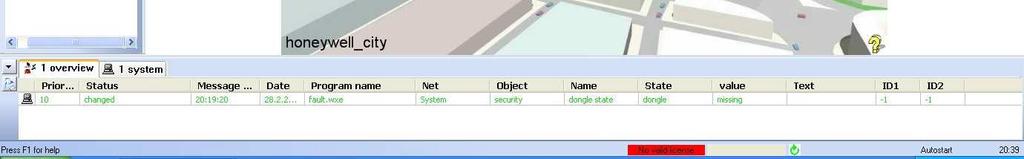

167 IQ Alarm Monitor Speciální okno aplikace IQMA určené pro řádkový monitoring vybraných událostí. Například zjednodušený pohled pro recepční

168 MB-Secure PŘÍKLADY APLIKACE

169 Jednotná správa uživatelů ETHERNET

170 Jednotná správa uživatelů Počet ústředen není omezen Jednotná správa uživatelů ve více objektech Možné rozdělení databáze do lokalit ETHERNET

171 MB-Secure WINMAG PLUS Q1 2014

172 Monitoring a ovládání - Winmag Plus 1 EZS 2 ACS EPS 4 CCTV 3 172

173 Management systém Winmag Plus EZS EKV EPS Evakuační rozhlas Jiné technologie CCTV WINMAG sestra pacient Nouzové východy BMS 173

174 Aplikace Winmag+ Varianty aplikace Winmag Plus N Winmag Plus plná verze programu dokupují se licence EZS, EPS, CCTV, EKV, OPC, Bacnet, Klient N Winmag Touch, včetně dotykového panelu Licence pro čtyři ústředny EZS nebo EPS, libovolná kombinace Možnost dokoupit licenci CCTV pro zobrazení obrazu z kamer, přehrávání záznamu N Winmag Touch, bez dotykového panelu, jen software 174

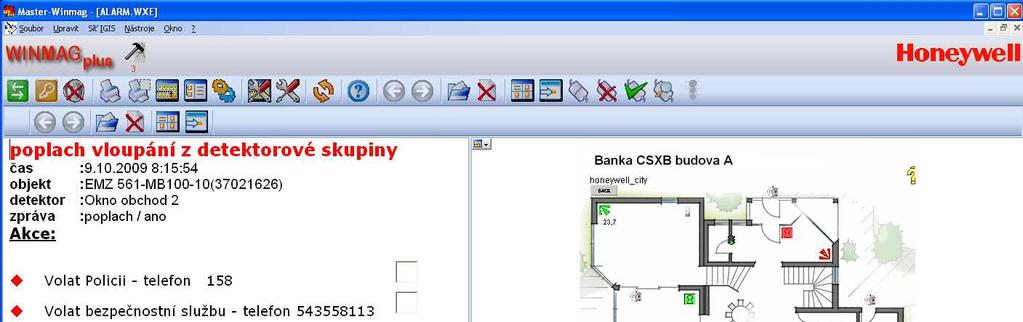

175 Aplikace Winmag Okno aplikace Winmag+ 175

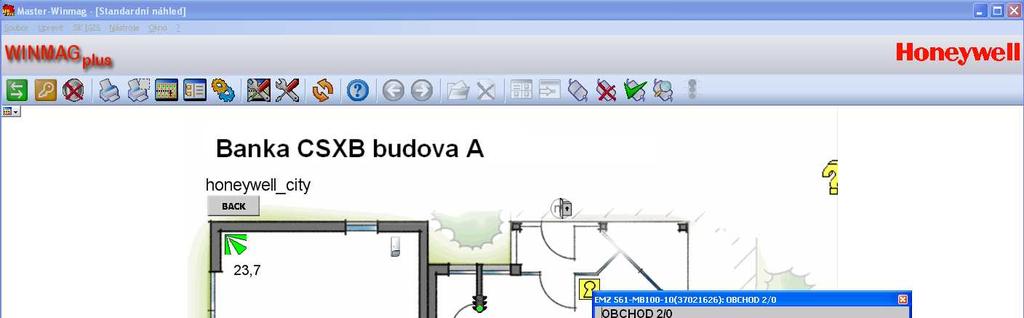

176 Aplikace Winmag Příklad ovládání jednotlivých oblastí 176

177 Aplikace Winmag Předefinované krizové scénáře pro obsluhu 177

178 Aplikace Winmag Vypnutí oblasti a smazání poplachové události 178

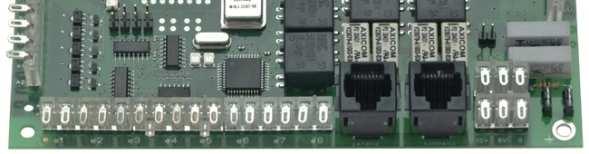

179 Winmag Plus s DS6750 autonomně Ethernet 179

180 Honeywell Security VIDEO

181 Honeywell Security VIDEO VS. MB SECURE

182 Video MB-Secure umožňuje přímou správu několika kamer (3 až 5) Nahrávání záznamu přímo na USB disk na PCB ústředny Přístup k záznamům snadno pomocí WEB prohlížeče MB-Secure Video - WEB Q1 2014

183 Integrace Winmag Plus a MAXPRO VMS

184 Reakce při poplachu událost Událost ovlivní zobrazení na monitoru BMS i Video Managementu

185 Integrace Winmag Plus a MAXPRO VMS Clients Winmag server Spouštění VIDEA ze symbolu kamer z plánu WINMAGU na monitorech MaxproVMS nebo přímo v okně Winmagu Automatické oteření okna kamery po alarmové události 185

186 Integrace Winmag Plus a MAXPRO VMS 186

187 Integrace Winmag Plus a MAXPRO VMS Clients Winmag server Nastavení prepozic kamer přímo z Winmagu 187

188 Integrace Winmag Plus a MAXPRO VMS Clients Winmag server Zobrazení asociovaných kamer Patentovaná metoda Video Surround Technologie která šetří čas při vyhledávání objektu 188

189 Integrace Winmag Plus a MAXPRO VMS Clients Winmag server Definice rozložení kamer salvo na monitorech MaxproVMS 189

190 Integrace Winmag Plus a MAXPRO VMS Clients Winmag server Start / Stop nahrávání 190

191 MB-Secure DEMO CENTRUM V BRNĚ

192 Honeywell Demo Room v Brně Zveme Vás na individuální prezentaci integrovaných řešení Honeywell v DEMO Room v Brně. Vyžádejte si termín konzultace, rádi se Vám budeme věnovat Obvyklá délka prezentace 1 hodina. Technologie na živo NetAXS123 PW2200 (Northern) Galaxy Dimension MaxPro NVR XE MB Series 192

193 Honeywell Integrated Demo Centre in Brno Galaxy MB series ACS-8 and IQ Multiaccess PW2200 NetAXS CCTV MaxPro NVR cameras

194 MB-Secure CD PRO PROJEKTANTY

195 Additional resources

196 Kontakty Pavel Konečný Produktový manažer MB Series mobil

197 Kontakty Zdeněk Kubiczek Produktový manažer VIDEO mobil Roman Gryc Specializovaný obchodník VIDEO mobil Pavel Švadlenka Specializovaný obchodník VIDEO mobil Martin Dvořák Technická podpora VIDEO mobil Jakub Pacher Technická podpora VIDEO mobil

198 Děkuji za pozornost
