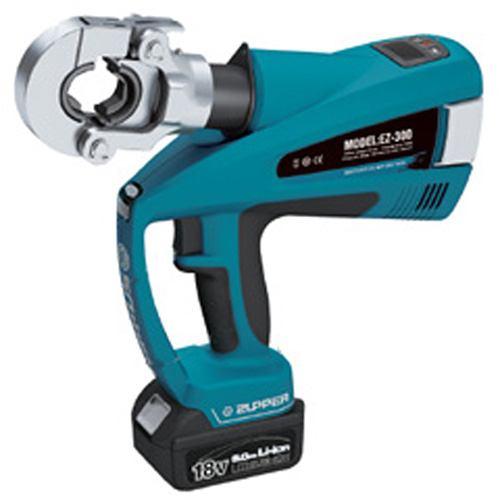

Návod k obsluze TENTO NÁVOD USCHOVEJTE DŮLEŽITÉ BEZPEČNOSTNÍ INFORMACE. Akumulátorový lisovací nástroj BZ-300

Transkript

1 Návod k obsluze Akumulátorový lisovací nástroj BZ-300 TENTO NÁVOD USCHOVEJTE Řiďte se tímto návodem, pokud se jedná o bezpečnostní výstrahy a varování, a postupy pro montáž, obsluhu, kontrolu, údržbu a čištění. Zaznamenejte měsíc a rok nákupu. Tento návod včetně stvrzenky uchovejte na bezpečném a suchém místě pro pozdější použití. DŮLEŽITÉ BEZPEČNOSTNÍ INFORMACE V tomto návodu, na štítcích a ve všech dalších informacích doprovázejících tento výrobek: Toto je bezpečnostní varovný symbol. Varuje před možnými nebezpečími úrazu. Dodržujte všechna bezpečnostní sdělení, která následují za tímto symbolem, aby nedošlo k úrazu nebo usmrcení. vážný úraz. NEBEZPEČÍ označuje nebezpečnou situaci, která, není-li zabráněno jejímu vzniku, má za následek usmrcení nebo Vzhledem k neustálému zdokonalování se skutečný výrobek může poněkud lišit od výrobku zde popsaného. Před použitím tohoto výrobku si přečtěte tento návod. V opačném případě může dojít k vážnému úrazu. TENTO NÁVOD USCHOVEJTE VAROVÁNÍ označuje nebezpečnou situaci, která, není-li zabráněno jejímu vzniku, může mít za následek usmrcení nebo vážný úraz. UPOZORNĚNÍ se používá s bezpečnostním varovným symbolem a označuje nebezpečnou situaci, která, není-li zabráněno jejímu vzniku, může mít za následek lehký nebo střední úraz.

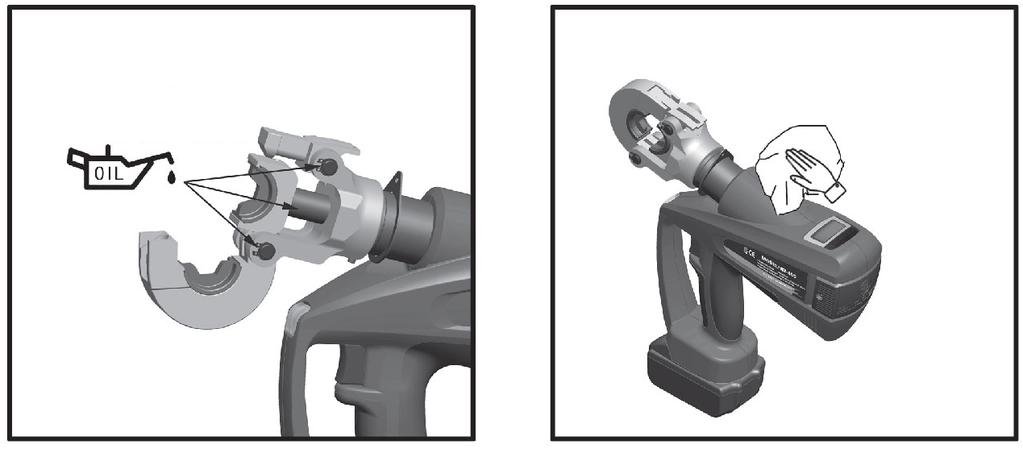

2 NÁSLEDUJÍCÍ TEXT ČTETE POZORNĚ SEZNAM SOUČÁSTÍ A MONTÁŽNÍ SCHÉMA POSKYTNUTÉ VÝROBCEM A/NEBO DISTRIBUTOREM V TOMTO NÁVODU SLOUŽÍ JEN JAKO REFERENČNÍ POMŮCKA. VÝROBCE ANI DISTRIBUTOR NEPOSKYTUJÍ KUPUJÍCÍMU ŽÁDNÉ UJIŠTĚNÍ ANI ZÁRUKU JAKÉHOKOLI DRUHU, POKUD SE JEDNÁ O JEHO OPRÁVNĚNÍ PROVÁDĚT OPRAVY VÝROBKU NEBO VYMĚŇOVAT JAKÉKOLI SOUČÁSTI VÝROBKU. VE SKUTEČNOSTI VÝROBCE A/NEBO DISTRIBUTOR VÝSLOVNĚ PROHLAŠUJÍ, ŽE VŠECHNY OPRAVY A VÝMĚNY SOUČÁSTÍ MUSÍ PROVÁDĚT CERTIFIKOVANÍ A LICENCOVANÍ TECHNICI, A NESMÍ JE PROVÁDĚT KUPUJÍCÍ. KUPUJÍCÍ PŘEBÍRÁ VŠECHNA RIZIKA A VEŠKEROU ODPOVĚDNOST VYPLÝVAJÍCÍ ZE SKUTEČNOSTI, ŽE PROVEDL OPRAVY ORIGINÁLNÍHO VÝROBKU NEBO NÁHRADNÍCH DÍLŮ, NEBO ŽE NAMONTOVAL NÁHRADNÍ DÍLY. ÚDRŽBA A SERVIS VAROVÁNÍ: Poškozené zařízení může selhat a přivodit vážný úraz. Nepoužívejte poškozené zařízení. V případě výskytu neobvyklého hluku nebo vibrací před dalším použitím nejprve odstraňte závadu. VAROVÁNÍ: Nenechte akumulátor vždy zcela vybít, je riziko, že nepůjde znovu nabít. Pokud zařízení nepoužíváte, skladujte jej bez připojeného akumulátoru. V opačném případě může dojít k samovolnému vybití akumulátoru. Z tohoto důvodu je nutné akumulátor při nepoužívání preventivně dobíjet (cca 2x do měsíce). Při nedodržení podmínek může dojít k trvalému poškození akumulátorů. 1. PŘED KAŽDÝM POUŽITÍM zkontrolujte celkový stav nástroje. Zkontrolujte dotažení šroubů, souosost nebo spojení pohybující se součásti, neporušenost součástí (trhliny, lomy) a zaměřte se i na jiné stavy, které mohou mít vliv bezpečný provoz. 2. PO POUŽITÍ přemístěte píst do koncové polohy, očistěte vnější povrch nástroje čistým hadrem a navlhčete, namažte kovový povrch nástroje a lisovadel olejem chránícím před korozí. Uložte nástroj v suchém prostředí. 3. Servis nástroje musí provádět kvalifikovaný servisní technik. V zájmu prodloužení životnosti nástroje měňte olej každý rok. Olej musí být filtrován přes sítko s jemností 120 ok nebo přes 30µm filtr. Zabraňte vniknutí prachu do olejové maznice. 4. Nástroj NESKLADUJTE v místě s velkými teplotními rozdíly, které mohou způsobit stárnutí těsnicích kroužků, deformaci plastových dílů, zkrácení životnosti elektronických součástek a poškození akumulátoru. 5. Nástroj skladujte v suchém prostředí. Jakákoli vlhkost, dešťová voda nebo jiná kapalina jsou příčinou porušení součástí nástroje nebo úrazu. Rozložte nástroj na vzduchu, dokud nevyschne. 6. V případě, že nástroj nepoužíváte, minimálně jednou ročně akumulátor dobijte

3 ZÁRUKA Na zařízení poskytuje prodávající záruku, že zboží nebude mít materiálové a výrobní vady po dobu 12 měsíců ode dne dodání zboží. Na bezvadnou funkci zboží a použité materiály je poskytována záruka po dobu 12 měsíců ode dne dodání zboží. Prodávající se zavazuje zajistit odstranění veškerých případných vad, na něž se vztahuje záruka, bezplatně a bez zbytečného odkladu tak, aby mohl kupující zboží řádně užívat. Uplatní-li kupující práva z odpovědnosti za vady, na něž se záruka nevztahuje, uhradí prodávajícímu náklady s tímto spojené. Záruční doba neběží ode dne, kdy kupující nahlásil prodávajícímu existenci vady, na kterou se vztahuje záruka a pro kterou kupující nemůže zboží používat a uplatnil svá práva z odpovědnosti za vady z poskytnuté záruky, až do dne jejího odstranění prodávajícím. Záruka se nevztahuje na přirozené a běžné opotřebení zboží a vady způsobené nesprávným použitím zboží v rozporu s poskytnutým školením a dokumentací. Záruka se dále nevztahuje na vady vzniklé přetížením zboží a dále na vady vzniklé po neodborném zásahu do zboží či neodborné opravě nebo úpravě tohoto zboží. Neodborným zásahem, opravou nebo úpravou se rozumí jakýkoliv zásah, oprava nebo úprava, které byly provedeny v rozporu s poskytnutým školením a dokumentací, nebo byly provedeny jinou osobou než prodávajícím nebo osobou jím k tomu pověřenou nebo schválenou. Práva z odpovědnosti za vady z poskytnuté záruky je nutno uplatnit u prodávajícího bez zbytečného odkladu poté, co vadu kupující zjistí, nejpozději však do konce záruční doby, jinak tato práva zanikají. K uplatnění práv z odpovědnosti za vady z poskytnuté záruky je nutno předložit záruční list, jinak nelze kupujícímu tato práva přiznat. Odpovědnost prodávajícího za vady, na něž se vztahuje záruka, nevzniká, jestliže tyto vady byly způsobeny po přechodu nebezpečí škody na zboží vnějšími událostmi. Vnějšími událostmi se rozumí zejména živelná pohroma, zásah vyšší moci anebo chování třetích osob. Záruka je považována za neplatnou v případě: - nevhodného používání stroje; - používání v rozporu s národními nebo mezinárodními normami; - nesprávné instalace; - vadného přívodu elektrické energie; - vážných nedostatků v údržbě; - neoprávněných modifikací a/nebo zásahů; - používání jiných než originálních či nesprávných náhradních dílů a příslušenství pro dotyčný model; - úplného nebo částečného nedodržování pokynů; - výjimečných událostí, přírodních kalamit, či jiných.

4 VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY ABYSTE MOHLI S TÍMTO NÁSTROJEM PRACOVAT BEZPEČNÝM ZPŮSOBEM, MUSÍTE SI POZORNĚ PŘEČÍST NÁVOD K OBSLUZE A DODRŽOVAT POKYNY V NĚM UVEDENÉ. NERESPEKTOVÁNÍ ÚDAJŮ UVEDENÝCH V TOMTO NÁVODU K OBSLUZE BUDE MÍT ZA NÁSLEDEK ZRUŠENÍ ZÁRUKY. 1. Bezpečnost na pracovišti a. Udržujte pracoviště v čistotě a dobře osvětlené. Neuklizená a tmavá pracoviště přivolávají nehody. b. Při práci s akumulátorovým lisovacím nástrojem udržujte děti a okolostojící osoby v bezpečné vzdálenosti. Odvedení pozornosti může zapříčinit ztrátu kontroly. c. Zařízení není izolované, proto nepracujte na vodičích pod proudem d. Nepracujte se zařízením v prostředí s vysokou teplotou, v prostředí s rizikem koroze zařízení nebo v prašném a podobném prostředí s rizikem poškození částí hydraulického systému. Nepracujte se zařízením ve vlhkém prostředí, nebo za deště. Může dojít ke zkratu zařízení. e. Nepoužívejte zařízení v blízkosti ohně a explosivních materiálů 2. Osobní bezpečnost a. Při obsluze nástroje buďte pozorní, sledujte, co děláte a používejte zdravý rozum. Nikdy nepoužívejte nástroj, jste-li unavení nebo jste-li pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při obsluze akumulátorového nástroje může být příčinou vážného úrazu. b. Používejte ochranné prostředky. Vždy noste ochranu očí. Ochranné prostředky, jako protiprachová maska, neklouzavá obuv, přilba nebo ochrana sluchu, použité pro odpovídající podmínky, omezí počet úrazů. c. Řádně se oblékejte. Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice nepřibližujte k pohybujícím se součástem. Volný oděv, šperky a dlouhé vlasy mohou být pohybujícími se součástmi zachyceny. d. Nástroj nepřetěžujte. Pro danou aplikaci použijte správný mechanický nástroj, který vykoná práci lépe a bezpečněji při rychlosti, pro kterou byl navržen. e. Nepoužívané mechanické nástroje skladujte mimo dosah dětí a osob, které nejsou seznámeny s obsluhou akumulátorového lisovacího nástroje. Tento nástroj je v rukách neškolených uživatelů nebezpečný. f. Provádějte údržbu mechanického nářadí. Kontrolujte souosost nebo spojení pohybující se součásti, porušení součástí a jiné stavy, které mohou mít vliv na činnost akumulátorového krimpovacího nástroje. Poškozený akumulátorový krimpovací nástroj nechte před použitím opravit. Mnoho nehod je způsobeno špatně udržovanými mechanickými nástroji. g. Akumulátorový lisovací nástroj, příslušenství, nástrojové hroty apod. používejte v souladu s těmito pokyny a způsobem stanoveným pro příslušný typ nástroje, přičemž uvažujte s pracovními podmínkami a druhem prováděné práce. Použití akumulátorového lisovacího nástroje pro jiné než určené činnosti může zapříčinit vznik nebezpečné situace. 3. Bezpečnostní varování platná pro nástroj a. Nástroj, akumulátor a nabíječku udržujte v suchém stavu a chraňte je před vlhkem, vysokou teplotou, olejem a rozpouštědly. Nabíječka je určena jen k použití v suchém vnitřním prostoru. Nesmí být používána ve venkovním prostředí. b. Nástroj nepoužívejte v blízkosti hořlavých kapalin a výbušných plynů. c. Nástroj a příslušenství před použitím zkontrolujte se zaměřením na vady. Zkontrolujte, zda jsou pohyblivé součásti nepoškozené. Všechny součásti musí být

5 správně smontované a musí vyhovovat všem požadavkům, aby nástroj pracoval správně. Poškozené akumulátory neopravujte, ani nepřipojujte na zařízení, nebezpečí zkratu. Zkontrolujte, zda připojovací vidlice zástrčky odpovídá zásuvce. d. Nikdy nepoužívejte poškozený nástroj nebo poškozené příslušenství. Poškozený nástroj ihned odešlete do nejbližšího servisního střediska. f. Akumulátor nabíjejte pouze pomocí dodané nabíječky. Použití jiných typů akumulátoru nebo nabíječky v souvislosti s dodaným zařízením může vytvořit riziko výbuchu. Při připojení akumulátoru na nabíječku nebo zařízení dbejte na správnou polaritu + /-. Nenechte akumulátor vždy zcela vybít, je riziko, že nepůjde znovu nabít. Pokud zařízení nepoužíváte, skladujte jej bez připojeného akumulátoru. V opačném případě může dojít k samovolnému vybití akumulátoru. Z tohoto důvodu je nutné akumulátor při nepoužívání preventivně dobíjet (cca 2x do měsíce). Při nedodržení podmínek může dojít k trvalému poškození akumulátorů. g. V případě přestavby nástroje (změna čelisti) je nutné vyjmout akumulátor z nástroje, aby nedošlo k nechtěnému spuštění. h. Kontakty dobíjecího akumulátoru nesmějí být zkratovány kovovými předměty, jako jsou šrouby, nástroje, hřebíky apod. Zkratování kontaktů může zapříčinit vzplanutí nebo požár. i. K napájení používejte pouze jednofázový střídavý proud a napětí uvedené na štítku. j. Nevkládejte předměty do ventilačních mřížek nabíječky a nezakrývejte ji. Po nabíjení vždy odpojte nabíječku ze sítě. k. Z důvodu ochrany motoru před přehřátím nepracujte dlouhou dobu při maximálním tlaku. Nástroj není vhodný pro trvalý provoz. Po přibližně 50 po sobě jdoucích cyklů lisování zařaďte minimálně 15minutovou přestávku, aby nástroj měl možnost zchladnout. l. Nástroj ani dobíjecí akumulátory nevhazujte do ohně. Dobíjecí akumulátory mohou v plamenech vybuchnout. m. Z nesprávně používaného akumulátoru může unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. V případě nechtěného kontaktu opláchněte zasažené místo vodou. Jestliže kapalina vnikne do očí, vyhledejte pomoc lékaře. Nezasahujte do zařízení, akumulátoru ani nabíječky, vyhledejte pomoc autorizovaného servisu S OHLEDEM NA PŘÍPADNÉ ZRANĚNÍ NEPOKLÁDEJTE PRST ANI JINOU ČÁST TĚLA NA KRIMPOVACÍ HLAVU. 3. LISOVÁNÍ Lisovací čelist tohoto nástroje má tvar šestiúhelníku o průřezu mm 2 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300 mm 2 Pozor 1) Vyberte vhodnou sadu lisovacích čelistí, jinak vzniknou otřepy nebo volné spoje.

6 VAROVÁNÍ 1. Žádné součásti nástroje nevystavujte úderům, jinak dojde k úrazu. 2. Nedemontujte koncový spínač určený k omezení pohybu krimpovací hlavy v případě vyšroubování. 3. Nástroj je vybavený vnitřním pojistným ventilem. Nesnažte se změnit nastavení tlaku. Je-li tlak nedostatečný, předejte nástroj prodejci nebo výrobnímu podniku k provedení údržby. 4. Nepoužívejte nástroj bez krimpovacího lisovadla, protože by se mohl poškodit nástroj nebo by mohlo dojít k úrazu. prodejce s požadavkem na výměnu. 2. Tento výrobek není hračka, proto ho udržujte mimo dosah dětí. 3. Nedotýkejte se prsty profilu lisovadel. 4. Při zasunování čelistí nevkládejte prsty do hlavy krimpovacího nástroje. Vyvarujete se tak velmi silnému skřípnutí prstů. 5. Nástroj nepoužívejte bez čelistí. Před započetím lisování zkontrolujte správné zajištění zámku lisovací hlavy 6. Nelisujte kabely nebo konektory, které jsou pod proudem. 7. Lisujte pouze měděné nebo hliníkové vodivé materiály. 8. Varování, upozornění a pokyny uvedené v tomto návodu k obsluze nezahrnují všechny možné podmínky a situace, které mohou nastat. Operátor si musí být vědom toho, že zdravý rozum a opatrnost jsou faktory, které nelze do tohoto výrobku zabudovat, ale které musí přinášet operátor. 9. Nezasahujte do zařízení, akumulátorů ani nabíječky. V případě potřeby vyhledejte pomoc autorizovaného servisu. TYTO POKYNY USCHOVEJTE ZVLÁŠTNÍ BEZPEČNOSTNÍ PŘEDPISY POROZUMĚJTE SVÉMU NÁSTROJI 1. Udržujte v řádném stavu štítky a výrobní štítky na nástroji, které obsahují důležité bezpečnostní informace. Jsou-li štítky nečitelné, nebo jestliže chybí, obraťte se na Nástroj BZ-300 je určený ke krimpování Cu/Al ok na kabely a vodiče. Díky přenosu značné lisovací síly a dokonalému designu budete na nástroj pyšní!

7 1. Technické údaje 1. NABÍJENÍ nastavená. krimpovací síla 60 kn Rozsah krimpování Cu 300 mm2/al 240 mm2 Zdvih 17 mm Hydraulický olej: Shell Tellus T č. 15 Náplň oleje 115 ml Okolní teplota 10 C až +40 C Akumulátor DC 18 V, 3Ah, Li-ion Doba lisování 3 6 s (v závislosti na velikosti oka nebo vodiče) Počet lisování/nabití Asi 320 (Cu 150 mm2) Nabíjecí napětí Doba nabíjení AC 100 V/240 V; 50/60 Hz Asi 2 h Podrobné informace o nabíjení najdete v příručce (NÁVOD K NABÍJENÍ). POZNÁMKA: Akumulátor lze použít několik set krát. Je-li tedy životnost zřetelně kratší, použijte nový akumulátor. Vložte akumulátor do nabíječky a zajistěte ji aretací. Teplota v místnosti musí být mezi 10 až 40 C. Nabíjecí čas je cca 2 hodiny.

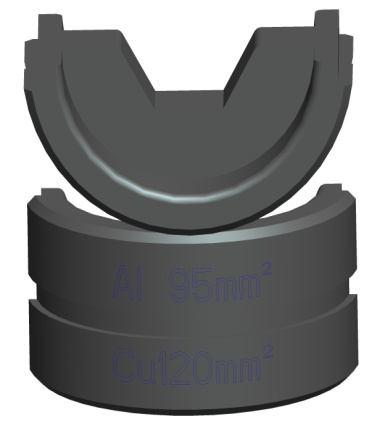

8 3. Popis funkcí 2. Popis součástí Mikroprocesorová řídicí jednotka automaticky snímá tlak během lisování a zajišťuje dvojitou bezpečnostní ochranu. Hydraulická jednotka obsahuje funkci automatického zasunutí, která vrací píst do výchozí polohy po dosažení maximálního provozního tlaku. Jednotlačítkové ovládání: při plném stlačení práci, při polovičním zastavení lisování a při uvolnění návrat do startovní pozice. Dvojčinná hydraulická pumpa podporuje zvýšení rychlosti pístu (práce). Když se čelist dotkne oka (vodiče), pohyb pístu se zpomalí. Hlava otočná o 360, vhodná pro různá pracoviště. Položka Popis Funkce 1 Hlava Upevnění/uvolnění 2 čelisti Vyměnitelné 3 Pojistný háček Zajištění/uvolnění hlavy 4 Kolík Zajištění/vyjmutí čelistí 5 Display Informace o počtu lisování, kapacitě akumulátoru a chybách 6 Klávesnice ZAP/VYP, nastavení, světlo 7 Aretační šroub Zajištění hlavy 8 Světlo Pro přisvícení 9 Spoušť Spuštění motoru při cyklu 10 Pojistka akumulátoru Zajištění a vyjmutí akumulátoru 11 Akumulátor Uvolnění akumulátoru posunutím Je-li zjištěna odchylka od nastaveného provozního tlaku, zazní signál a červená kontrolka bliká (tabulka 1). Akumulátory Li-ion nemají paměťový efekt a samovolně se nevybíjejí. Ještě po dlouhé době nečinnosti je nástroj připravený k provozu. Kromě toho je patrný lepší poměr výkonu a hmotnosti, 50% zvýšení kapacity a kratší cykly dobíjení v porovnání s akumulátory NiMH. Teplotní čidlo zajišťuje automatické vypnutí zařízení, pokud teplota přesáhne 60 C. Následuje akustický signál. Práce je možná po opětovném vychladnutí zařízení. Rychlá reakce na pozici spouště Funkce detekce tlaku. Možnost komunikace a propojení s počítačem Při překročení teploty 60 C během dlouhodobého použití teplotní čidlo automaticky zastaví provoz nástroje. Zazní poruchový signál, což znamená, že nástroj nelze nadále používat, dokud teplota neklesne na běžnou hodnotu.

9 Tabulka 1 Pořad ové č. Význam Funkce 1 On --- Zahájení Vnitřní kontrola vnitřní systému kontroly 2 E01 Přetížení Signál poruchy hydraulické soustavy 3 Signál Nízké nabití, je nutné nabíjení nabíjet Varování 4 5 s při nedostatečn ém nabití Vybití, okamžitě nabíjet 5 E02 Chyba Teplotní senzor hlásí senzoru chybu 6 E03 Varování teploty při Vysoká teplota, potřeba překročení zchladnutí 7 E04 Nulový tlak Motor pracuje bez tlaku Pozor: Žádná součást nástroje nesmí být vystavena úderům, protože nástroj s poškozenými součástmi je nebezpečný. NÁVOD K OBSLUZE Přečtěte si celý návod k obsluze a nástroj používejte přesně dle pokynů. Zkontrolujte nástroj na porušení pláště, akumulátoru a krimpovací hlavy, a zda je použit správný akumulátor. Zkontrolujte, zda části zařízení nejsou mastné, špinavé a zaprášené

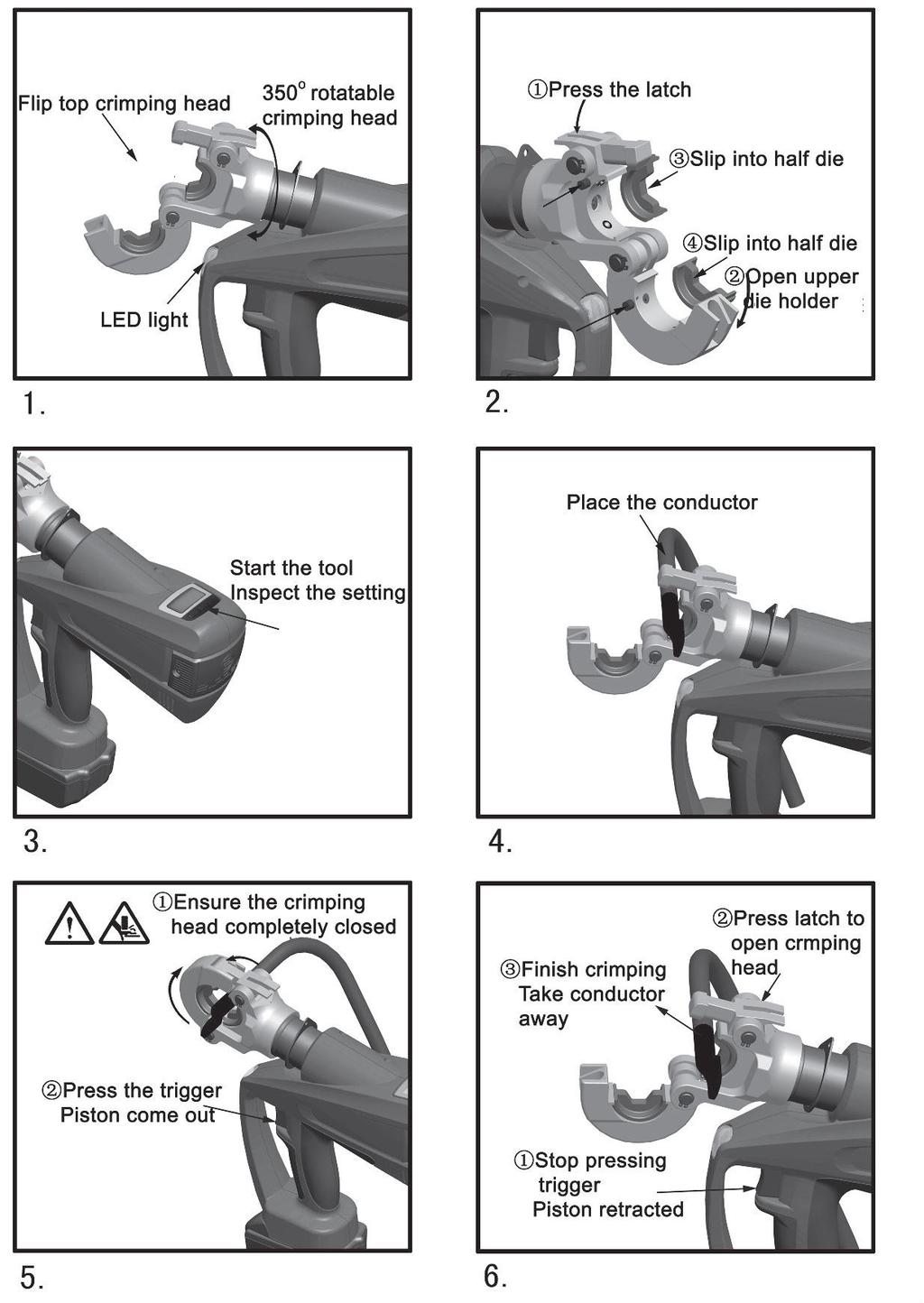

10 POSTUP 1. Otevřete zámek lisovací hlavy a vložte lisovací čelisti do držáků. Zkontrolujte jejich správné zajištění. 2. Zvolte správné čelisti pro lisování 3. Stlačte tlačítko podobu 3 sekund. 4. Nyní je zařízení připraveno pro lisování. Vložte kabel s okem mezi čelisti a stisknutím spínače započněte lisovat. Lisování můžete v průběhu lisování kdykoli přerušit uvolněním spínače. 5. Po zalisování (dosažení max. lisovacího tlaku) dojde k automatickému návratu pístu do startovní polohy 6. Otevřete lisovací hlavu a vyjměte zalisovaný kabel 7. V případě jakékoli chyby můžete lisování kdykoli přerušit uvolněním spínače 8. Pro vypnutí zařízení stlačte tlačítko podobu 3 sekund Nevkládejte prsty mezi lisovací čelisti!

11

12 Hlášení o chybách Referenční normy (CE prohlášení o shodě) Pořad ové č. A B CHYBA Zařízení nepracuje Zařízení netlakuje ANALÝZA 1.nečistoty 2.vybitý akumulátor 3.Poškozené zařízení 1.není olej 2.nečistoty v oleji 3.netěsnosti ŘEŠENÍ 1. očistěte zařízení 2.vyměňte akumulátor 3.zašlete do servisu 1.doplňte olej 2. zašlete do servisu 3. zašlete do servisu EN 60335, EN , EN , EN , EN , EN 50366, in accordance with the regulations 73/23/EEC, 89/336/EEC Adresa distributora pro ČR a SR: N.KO spol. s r.o. Táborská 398/ Mladá Boleslav tel: fax: mobil: nko@nko.cz C D Zalisování není pevné Otřepy 1.špatná lisovací síla 2.špatné čelisti 3.opotřebené čelisti Špatné nebo opotřebené čelisti 1.zpět k bodu B 2.výberte správnou čelist 3.nové čelisti Vyměňte čelisti Servis strojů NKO tools: Glentor s.r.o. Dolnoměcholupská 1388/ Praha Stanislav Odolán - šéf servisu: odolan@glentor.cz tel.: E Vůle v lis. hlavě Opotřebení zašlete do servisu 1.není olej 1. dolijte olej F Motor běží bez tlaku 2.vzduch v systému 2. zašlete do servisu 3.používejte zařízení 3.studený olej v tepl. -20 až 40 C
