Systémové spoj. prostředky pro suchou výstavbu

Transkript

1 Systémové spoj. prostředky pro suchou výstavbu Ing. Jaroslav Štok

2 Výrobní závod SFS intec v Turnově CH-Heerbrugg CH-Heerbrugg GB-Leeds US-Medina IT-Fontanafredda FR-Valence

3 Novostavby

4 Rekonstrukce

5 Nosná konstrukce ze dřeva

6 Opláštění dřevostaveb

7 Speciálky

8 Ocelový skelet

9 Skládané opláštění

10 Rockprofil systém nosná kce (OK, ŽB) kazeta (modul 600) lišta OMEGA, Z, modulová lišta distanční šroub SDRT / SDC2 T (S) dvojice šroubů SDRT / SDC2 T (S) svislý /vodorovný obklad Airrock ND 610 x 1000 mm soklová lišta (opěrný prvek)

11 Distanční samovrtné šrouby SDRT2/3 SDC2

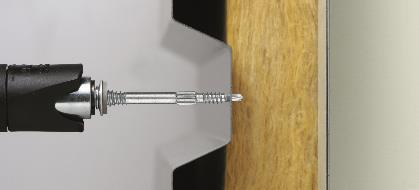

12 Montážní postup 1. Provrtání vnějšího ocelového plechu 2. Zvětšení otvoru ve vnějším plechu 3. Provrtání plechů nosu stěnové kazety 4. Upevnění plechů s odstupem 40 mm bez dorazu hloubky či momentu

13 Technická data Materiál (mm) ocel S280 GD Fz v N plech 1 plech 2 fasádní plech x s 0, N/mm2 0, , N/mm2 0, , N/mm2 0, , N/mm2 1, Materiál (mm) ocel S280 GD Síla Ft v N fasádní plech x s - - 0, N/mm , N/mm Materiál (mm) ocel S280 GD Fu v N fasádní plech x s - - 0, N/mm , N/mm , N/mm

14 Požární bezpečnost Experiment COMPFIRE Veselí n/l ( minut požár, 60 chladnutí) Celistvé stěny, vně prakticky jakoby bez vlivu požáru

15 Sendvičové panely

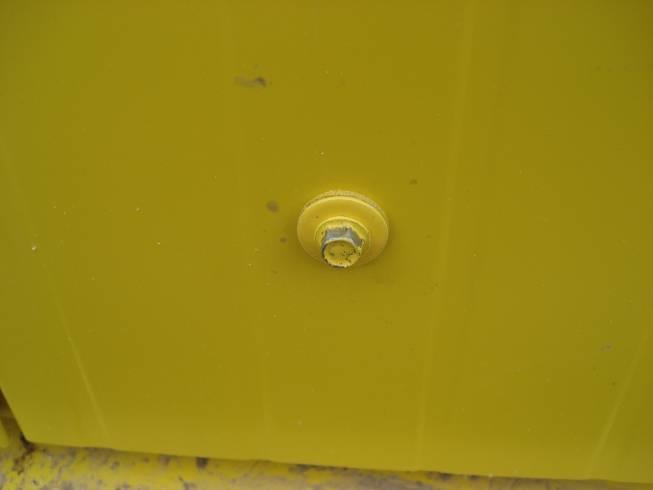

16 Samovrtné upevňovací prvky vrtací kapacita do 14 mm odolnost proti korozi závit je bezpečně upevněn Sendvičový panel Válcovaný profil

17 Běžně lakované upevňovací prvky

18 Těsnící podložky materiál těsnění : EPDM navulkanizovaný kovový kroužek : S = nerez T = uhl. ocel A = hliník S19 = Ø 19 mm S16 = Ø 16 mm vnější průměr: 12 mm 16 mm 19 mm 22 mm 29 mm

19 Těsnící podložky: kvalita spojení obrázky ukazují problém rozdílné kvality spojení EPDM s kovovým kroužkem EPDM skoro nedrží na kovovém kroužku vrstva EPDM je pevně a trvale spojena s kovovým kroužkem

20 Samovrtné upevňovací prvky s hlavou "irius" irius : atraktivní tvar hlavy

21 irius : elegantní řešení

22 Stupeň korozní agresivity prostředí stavby

23 Stupeň korozní agresivity prostředí stavby

24 Stupeň korozní agresivity prostředí stavby Koroze

25 Zkouška Kesternicha Kesternichův test podle normy ČSN EN ISO 3231 Agresivní atmosféra SO 2 Relativní vlhkost 100% Teplota 40 C Udržuje se 8 hodin Otevření komory, cirkulace okolního vzduchu 16 hod Cyklické zatěžování prvku Výsledky testu se vždy vyjadřují v cyklech - kvalitní prvek má absolvovat min. 12 cyklů bez známky koroze

26 Zkouška Kesternicha

27 SVÚOM korozní mapa

28 Upevnění atikových plechů

29 Samovrtné nerezové upevňovací prvky nerez ocel A2/A4/A5 uhlíková ocel

30 TDBL-T Závitotvorný šroub TDBL-T-8.6 TDBL-T-10.6 TDBL-T-13.4

31 Vzájemné spojení vaznic za pomoci TDBL

32 ETA (Aplikace)

33 Regálové stavby dnes: BWN šroub + matka zítra: TDBL

34 Sešívací šrouby z uhlíkové oceli SLG-T-A14-4,8x20 SLGZ-T-A14-4,8x20 SL2-T-A14-4,8x20 SL2-T-A14-4,8x20 určeno do oceli: 2x 0.40mm 2x 0.88mm určeno do oceli: 2x 0.40mm 2x 1.00mm

35 Sešívací šroub SL

36 Koroze montážních špon

37 Sešívací šroub SLG-T- 4,8 x L varianta šroubu z nerez oceli SLG-S (vrtání bez špon)

38 Upevnění do plechu sendvičového panelu SLG/2-5-S-6,5X20 s bezzávitovou zonou

39 SLG/2-5-S-6,5X20 Aplikace a systémové komponenty Aplikace upevnění profilu do plechu panelu hliníkový či ocelový profil 1,5 3,0 mm; průměr předvrtání 6,5 7,2 mm ocelový plech 0,4 1,25 mm (S280 S350GD)

40 SL4-F: kotvení OK s velmi plochou hlavou

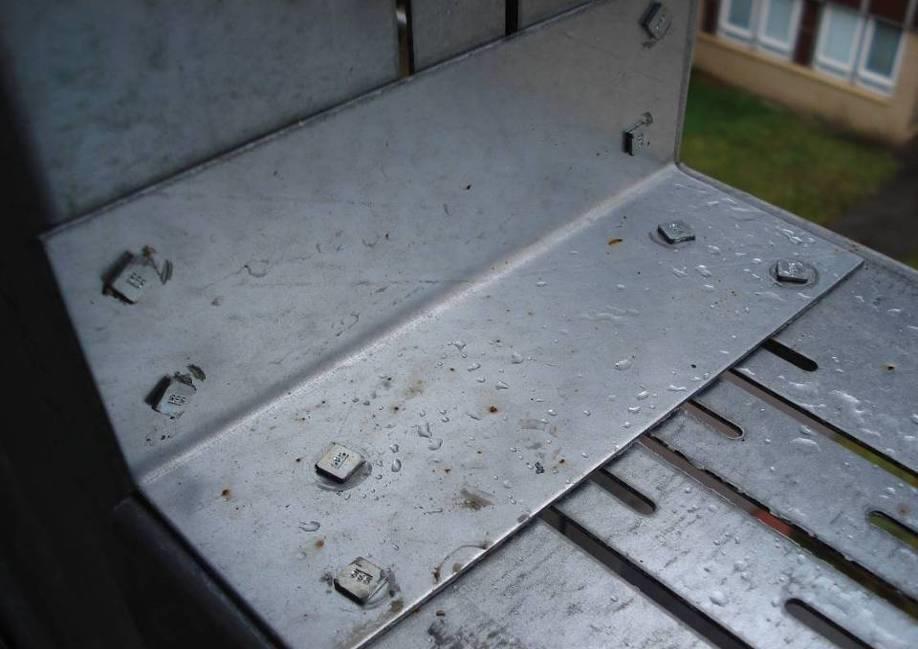

41

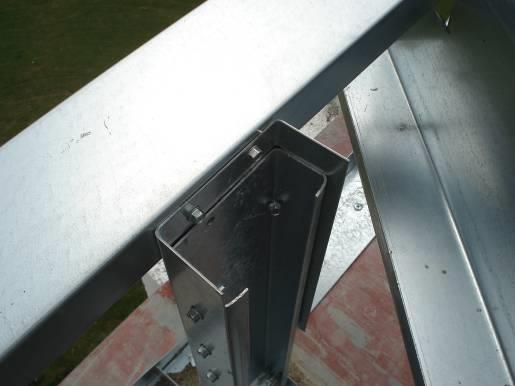

42

43 CF60 (BC250) montážní nářadí pro montované stavby samovrtný šroub řady SC

44 Montáž šroubu SC

45 Použití SC5/34-D10/T30-5,5X55

46 Provětrávané fasády - přehled kotevních prvků

47 Provětrávané fasády - přehled kotevních prvků TU-S: Skryté upevnění HPL fasádních panelů

48 Skryté kotvení fasádní desky za pomoci TU-S

49 Provětrávané fasády - přehled kotevních prvků TU-S: Skryté upevnění montážní postup 1. Předvrtání HPL panelu za pomoci HSS vrtáku s hloubkovým dorazem 2. Osazení předvrtaného hliníkového profilu a nýtu TU-S do předvrtaného otvoru v desce 3. Zanýtování a upevnění spoje HPL panelu s hliníkovým profilem za pomoci nýtovačky

50 Provětrávané fasády AP: fasádní trhací nýt s velkou lakovanou hlavou

51 Provětrávané fasády

52 Provětrávané fasády řada výrobků pro fasádní desky

53 VOŠ Volyně

54 Hasiči Vrchlabí

55 Spolupráce se systémovými výrobci Partnerschaft

56 Ploché či šikmé střechy.

57 Spolupráce s Knauf insulation Posledním krokem je instalace pohledového opláštění (na obrázku desky AQUAPANEL od společnosti KNAUF Praha)

58 Ten samý HPL panel a různá použití Provětrávaná fasáda 2. Balkóny
