1 Zpracování ovoce a zeleniny Petruzalek s.r.o. Bratislavská Břeclav Tel.:

2 Upmann Upmann, výrobce strojů pro zpracování ovoce a zeleniny, patří mezi přední německé společnosti v oboru se sídlem ve městě Mesum. Mezi hlavní výrobní sortiment této společnosti se řadí váhové a počítací stroje, stroje pro automatické dávkování, balicí stroje a dopravníkové pásy. Standardní stroje jsou vyráběny v sériích. Nicméně společnost se orientuje rovněž na vývoj a výrobu zakázkových strojů dle požadavků zákazníka. Pro přípravu a návrh projektu je nejdůležitější vysoce kvalitní zpracování dle nejmodernějších trendů, přičemž strojní inženýři, soustružníci, elektrikáři a elektrotechničtí pracovníci tvoří kvalifikovaný tým zaměřený na dokonalou kontrolu každého stroje. Kvalita a plná kontrola jednotlivých procesů jsou pro společnost UPMANN prioritou od prvního kroku až do konečné montáže. Váhové stroje Veškeré modely váhových systémů je možné kombinovat se všemi plnícími a balicími stroji. Navíc společnost Upmann nabízí také adekvátní dopravníkové pásy a zpracovatelské balicí stroje, takže je možné sestavit kompletní balicí linku s automatickým přísunem a vysokou produktivitou. Rozměry strojů se mohou lišit v závislosti na požadavcích a případných kombinacích s dalšími zařízeními. Na přání zákazníka je na jednotlivých modelech možné provést technické modifikace. Upmatic 2715 Váhový systém Upmatic Typ 2715, řízený počítačem, je určen pro vážení široké škály produktů z oblasti potravinářského a nepotravinářského průmyslu. Rozsah vážení zahrnuje, v závislosti na produktu, všechny hmotnostní třídy od 2,5 do 25 kg, vážení je beze ztrát. Tento stroj je speciálně navržen pro vysokokapacitní výrobu ve velkých pytlích. Výkon je až do 26 balíčků / min naplnění 25 kg brambor (v kombinaci se 2 síťovacími stroji 1351). Model váhy nabízí jak přesnost, tak vysokou rychlost. Vstupní dopravníkový pás přepravuje výrobky do distribučního systému. Dvě vibrační desky zajišťují, že jsou výrobky zcela rovnoměrně rozloženy a pásu ještě před tím, než jsou přemístěny prostřednictvím 15 velkých skluzavek přímo do váhových nádob. Vysoce výkonný PLC poté během několika milisekund vytvoří kombinaci pro předem nastavenou hmotnost. Dva sběrné pásy následně plní jednotlivé dávky do příslušného balicího stroje. Stroj Upmatic 2715 je mimořádně spolehlivý, s nejmenší hmotnostní tolerancí a vysokou kapacitou. Jako skutečně univerzální váha je Upmatic 2715 vhodná pro jemné a hrubé produkty v oblasti potravin a nepotravinářského průmyslu, jako jsou cibule, brambory, mrkev, hlávkový salát, strouhaný celer, růžičková kapusta, sladkosti, a dokonce i produkty jako jsou ryby nebo krevety (čerstvé či zmrazené). Různé programy sestavené na míru pro konkrétní produkty umožňují stroji provoz ve vysoké rychlosti, zatímco stále zůstává snadno ovladatelným. Rozsah vážení: 2,5 25 kg Kapacita: 38 t / h pytlů cca 25 kg. 26 sáčků / min. Dávkovací pásy v individuálních rozměrech Indikátory obsazení Skluzy Sběrné pásy Obslužné plošiny Strana 2 objednavky@petruzalek.cz

3 Upmatic 6002/4 Upmatic 6002/4 je elektronický počítací stroj vhodný pro výrobky, které nevyžadují zvlášť jemné zacházení, a to v potravinářském i nepotravinářském průmyslu. Jedná se o velmi kompaktní stroj pracující s extrémní spolehlivostí. Přesvědčí tím, že nabízí jak přesnost, tak snadné ovládání. Kontrolní funkce a řízení stroje zajišťuje vysoce výkonný kompaktní PLC integrovaný do stroje spolu s ovládacím panelem a vizualizací textových zpráv. Dostupné modely: Upmatic 6002/4: standardní model je vyroben z lakované oceli. Upmatic 6002/4E: výbava shodná jako u standardního modelu, ale stroj je v provedení z nerezové oceli. Technické údaje: Výkon: balení po 3 ks = až 60 cyklů za minutu. Dávkovací pásy v individuálních rozměrech Indikátory obsazení Skluzy Sběrné pásy Obslužné plošiny Strana 3

4 Upmatic 2513 Upmatic 2513 je váhový systém, jehož činnost je řízena prostřednictvím PLC. Jeho vlastnosti ho předurčují pro širokou škálu výrobků z oblasti potravinářského i nepotravinářského průmyslu. Rozsah vážení zahrnuje všechny hmotnostní třídy mezi 0,5 a 5 kg. Model vyniká vysokou přesností, přičemž je velmi nenáročný na místo. Vstupní dopravníkový pás přepravuje výrobky do distribučního systému. Dvě vibrační desky zajišťují, že jsou výrobky zcela rovnoměrně rozloženy na pásu ještě před tím, než jsou přemístěny prostřednictvím 13 vibračních žlabů přímo do dávkovacích váhových kapes. Tímto způsobem jsou jednotlivé kapsy plněny ve velmi krátkém čase. Vysoce výkonný PLC poté během několika milisekund vytvoří kombinaci pro předem nastavenou hmotnost. Sběrný pás následně plní jednotlivé dávky do příslušného balicího stroje. Stroj Upmatic 2513 je mimořádně spolehlivý, s tolerancí hmotnosti pod 1%. Programy sestavené na míru pro konkrétní produkty umožňují stroji provoz ve vysoké rychlosti. Verze modelů: Upmatic 2513: Standardní model, lakovaná ocel (standardní modrá barva) / stříbrná. Upmatic 2513E: Provedení stroje z nerezové oceli, ostatní parametry jsou shodné se strojem Rozsah vážení: 0,5-5 kg Kapacita: cca. 60 zvážení / min. Dávkovací pásy v individuálních rozměrech Indikátory obsazení Skluzy Sběrné pásy Strana 4 objednavky@petruzalek.cz

5 Upmatic 1001E Upmatic 1001E je elektronický samostatný váhový systém, určený pro širokou škálu výrobků z oblasti potravinářského i nepotravinářského průmyslu. Rozsah vážení zahrnuje všechny hmotnostní třídy mezi 0,5 a 5 kg vážení bez ztráty. Stroj je velmi kompaktní a pracuje spolehlivě, s velmi malou váhovou odchylkou. Skutečně všestranný váhový systém Upmatic 1001 E je vhodný pro téměř všechny malé i velké druhy potravinářského nebo nepotravinářské zboží (cibule, brambory, ořechy, mrkev, růžičková kapusta, cukrovinky nebo hluboce mražené produkty). Různé programy přizpůsobené na míru konkrétním výrobkům umožňují stroji provoz ve vysoké rychlosti, zatímco stále zůstává snadno ovladatelným. Kontrolní funkce a řízení stroje zajišťuje vysoce výkonný kompaktní PLC integrovaný do stroje spolu s ovládacím panelem a vizualizací textových zpráv. Verze modelů: Upmatic 1001E: model kompletně z nerezové oceli. Upmatic 1001: standardní model, lakovaná ocel (modrá / stříbrná). Rozsah vážení: 0,5-5 kg Kapacita: u váhy 1,0 kg až cca. 20 zvážení / min. Dávkovací pásy v individuálních rozměrech Indikátory obsazení Skluzy Sběrné pásy Obslužné plošiny Strana 5

6 Upmatic 2007 Upmatic 2007 je váhový systém řízený prostřednictvím PLC, určený pro širokou škálu výrobků z oblasti potravinářského i nepotravinářského průmyslu. Rozsah vážení nabízí všechny hmotnostní třídy od 1 do 25 kg vážení bez ztráty. Stroj pracuje mimořádně spolehlivé, s minimální váhovou odchylkou, a při překvapivě vysoké rychlosti. Skutečně všestranný váhový systém Upmatic 2007 je vhodný pro téměř všechny malé i velké potravinářské nebo nepotravinářské zboží (cibule, brambory, ořechy, mrkev, růžičková kapusta, cukrovinky nebo hluboce zamražené výrobky). Různé programy přizpůsobené na míru konkrétním produktům umožňují stroji provoz ve vysoké rychlosti, zatímco stále zůstává snadno ovladatelným. Vysoce výkonný PLC poté během několika milisekund vytvoří kombinaci pro předem nastavenou hmotnost. Sběrný pás následně plní jednotlivé dávky do příslušného balicího stroje. Rozsah vážení: 1 až 25 kg Kapacita: u váhy 2,5 kg až cca 30 zvážení / min. Hmotnost stroje: 1100 kg Dávkovací pásy v individuálních rozměrech Indikátory obsazení Skluzy Sběrné pásy Obslužné plošiny Pytlovací násypky Strana 6 objednavky@petruzalek.cz

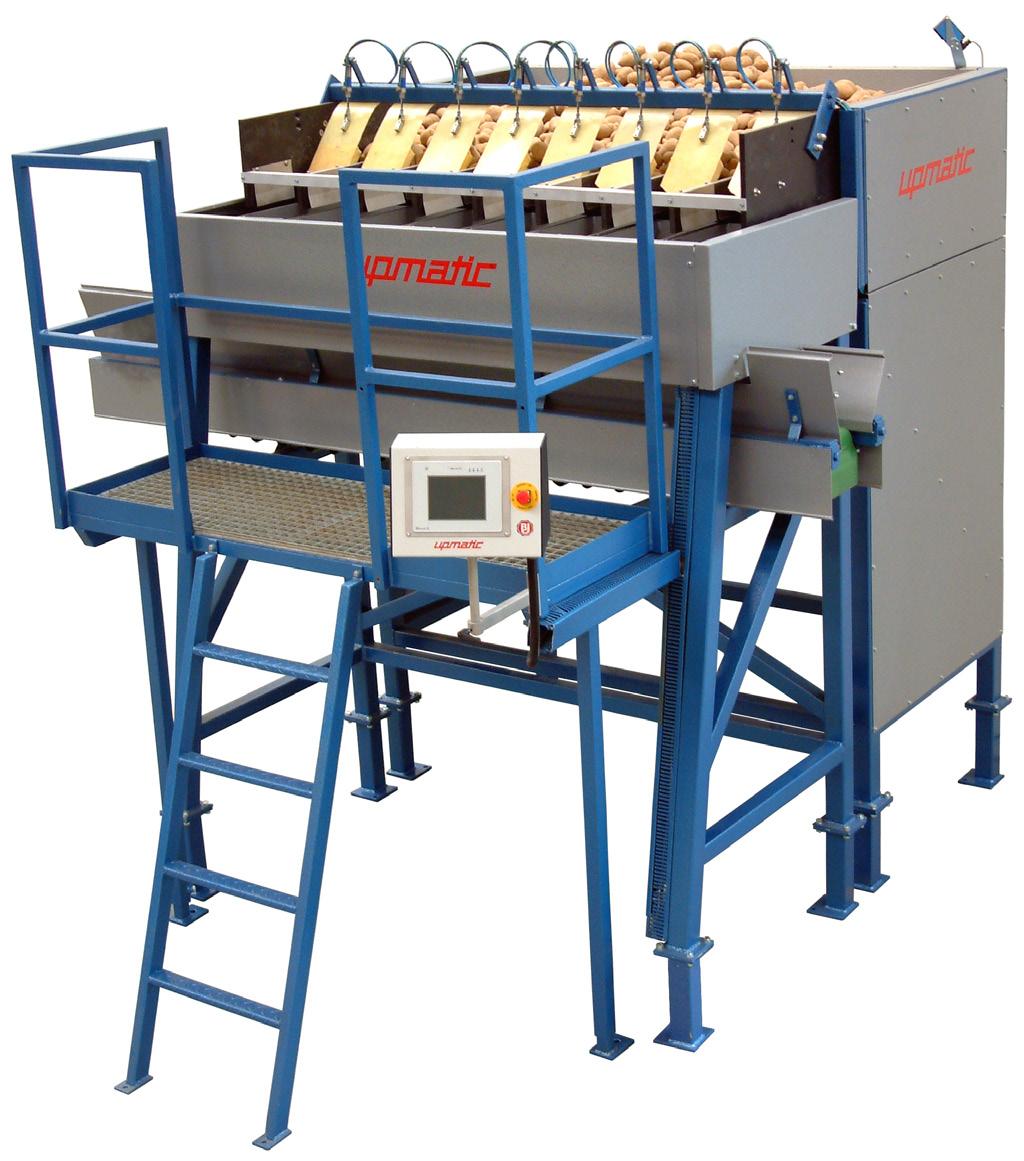

7 Upmatic 2008 Upmatic 2008 je váhový systém řízený prostřednictvím PLC, určený pro širokou škálu výrobků z oblasti potravinářského i nepotravinářského průmyslu. Rozsah vážení zahrnuje všechny hmotnostní třídy mezi 0,5 a 25 kg vážení bez ztráty. Stroj pracuje velmi spolehlivě s váhovou odchylkou menší než 0,5%, a to i při překvapivě vysoké rychlosti 40 cyklů za minutu. Volně pohyblivý, vysoce výkonný PLC je vybaven digitálním displejem a připojením na tiskárnu. Skutečně všestranný váhový systém Upmatic 2008 je vhodný pro téměř všechny malé i velké potravinářské i nepotravinářské zboží (cibule, brambory, ořechy, mrkev, růžičková kapusta, cukrovinky či hluboce zamražené výrobky). Různé programy přizpůsobené na míru konkrétním produktům umožňují stroji provoz ve vysoké rychlosti, zatímco stále zůstává snadno ovladatelným. Vstupní dopravníkový pás přepravuje produkt do distribučního systému. Dvě vibrační desky zajišťují, že jsou výrobky zcela rovnoměrně rozloženy na pásu ještě před tím, než jsou přemístěny prostřednictvím 8 vibračních žlabů přímo do dávkovacích váhových kapes. Tímto způsobem jsou jednotlivé kapsy plněny ve velmi krátkém čase. Vysoce výkonný PLC poté během několika milisekund vytvoří kombinaci pro předem nastavenou hmotnost. Sběrný pás následně plní jednotlivé dávky do příslušného balicího stroje. Modely: Upmatic 2008: standardní model, lakovaná ocel (modrá / stříbrná). Upmatic 2008E: stroj kompletně z nerezové oceli, ostatní parametry stejné jako u modelu Upmatic Rozsah vážení: 0,5-25 kg Kapacita stroje: u váhy 2,5 kg až cca 28 zvážení / min. Hmotnost stroje: 1100 kg Dávkovací pásy v individuálních rozměrech Indikátory obsazení Skluzy Sběrné pásy Obslužné plošiny Pytlovací násypky Strana 7

8 Upmatic 2108 Upmatic 2108 je váhový systém řízený prostřednictvím PLC, určený pro širokou škálu výrobků z oblasti potravinářského i nepotravinářského průmyslu. Rozsah vážení zahrnuje všechny hmotnostní třídy mezi 0,5 a 25 kg vážení bez ztráty. Stroj pracuje velmi spolehlivě s váhovou odchylkou menší než 0,5%, současně při překvapivě vysoké rychlosti 40 cyklů za minutu. Vysoce výkonný počítač je vybaven digitálním displejem a připojen na tiskárnu. Skutečně všestranný váhový systém Upmatic 2108 je vhodný pro téměř všechny malé i velké potravinářské i nepotravinářské zboží (cibule, brambory, ořechy, mrkev, růžičková kapusta, cukrovinky či hluboce zamražené výrobky). Různé programy přizpůsobené na míru konkrétním výrobkům umožňují stroji provoz ve vysoké rychlosti, zatímco stále zůstává snadno ovladatelným. Vstupní dopravníkový pás přepravuje výrobek do distribučního systému. Dvě vibrační desky zajišťují, že jsou výrobky rovnoměrně rozloženy na pásu před tím, než jsou prostřednictvím 8 vibračních žlabů přemístěny přímo do váhových kapes Vysoce výkonný PLC poté během několika milisekund vytvoří kombinaci pro předem nastavenou hmotnost. Sběrný pás následně plní jednotlivé dávky do příslušného balicího stroje. Strana 8 objednavky@petruzalek.cz

9 Upmatic 2208 Upmatic 2208 váhový systém řízený prostřednictvím PLC, určený pro širokou škálu výrobků z oblasti potravinářského i nepotravinářského průmyslu. Rozsah vážení, v závislosti na produktu, se pohybuje od 100gr do 2500 gr (vyšší hmotnosti jsou dosaženy vícenásobným vypuštěním zvážení). Minimální provažování. Upmatic 2208 je jako skutečně univerzální váhový systém vhodný pro téměř všechny malé i velké potravinářské i nepotravinářské zboží (cibule, brambory, ořechy, mrkev (řezaná nebo kostkovaná), hlávkový salát, strouhaný celer, růžičková kapusta, cukrovinky nebo zboží jako jsou ryby či krevety (čerstvé či zmražené). Různé programy sestavené na míru pro konkrétní produkty umožňují stroji provoz při vysoké rychlosti, zatímco stále zůstává snadno ovladatelným. Vstupní dopravníkový pás přepravuje výrobek do distribučního systému. Dvě vibrační desky WL6 zajišťují, že jsou výrobky rovnoměrně rozloženy na pásu před tím, než jsou prostřednictvím 8 vibračních žlabů přemístěny přímo do váhových kapes Vysoce výkonný PLC poté během několika milisekund vytvoří kombinaci pro předem nastavenou hmotnost. Sběrný pás následně plní jednotlivé dávky do příslušného balicího stroje. Upmatic 2208 pracuje mimořádně spolehlivě, s minimální váhovou odchylkou a vysokou kapacitou. Modely: Upmatic 2208: kompletně z nerezové oceli. Vibrační desky a žlaby WL 6 Váhové kapsy jsou odnímatelné bez použití nářadí Rozsah vážení v závislosti na produktu: 0,1 2,5 kg Kapacita: u váhy 2,5 kg až cca. 28 zvážení / min. Hmotnost stroje: 1100 kg Dávkovací pásy v individuálních rozměrech Indikátory obsazení Skluzy Sběrné pásy Obslužné plošiny Pytlovací násypky Strana 9

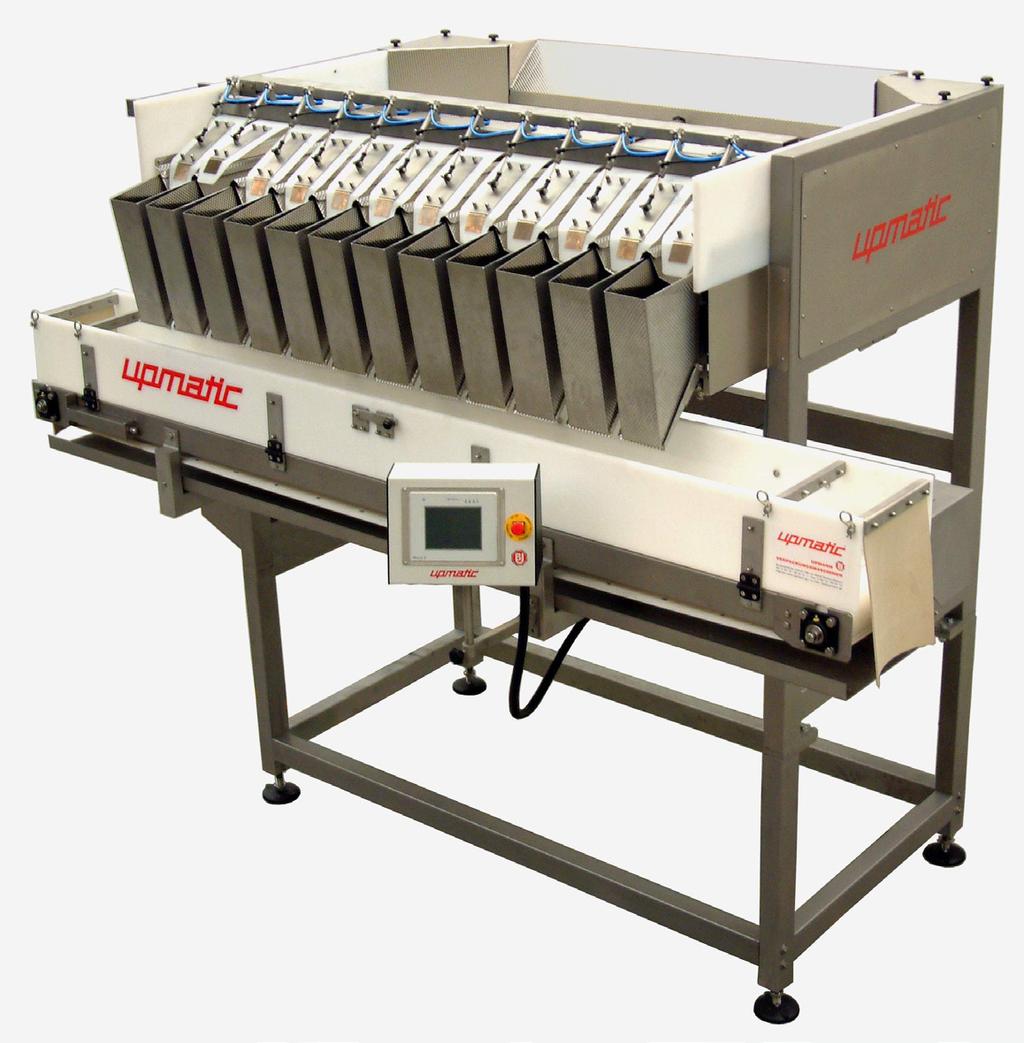

10 Upmatic 2212 Upmatic 2212 je váhový systém řízený prostřednictvím PLC, určený pro širokou škálu výrobků z oblasti potravinářského i nepotravinářského průmyslu. Rozsah vážení, v závislosti na produktu, se pohybuje od 100 do 5000 gr (vyšší hmotnosti jsou dosaženy vícenásobným vypuštěním zvážení). Minimální provažování. Upmatic 2212 je jako skutečně univerzální váhový systém vhodný pro téměř všechny malé i velké potravinářské i nepotravinářské zboží (cibule, brambory, ořechy, mrkev (řezaná nebo kostkovaná), hlávkový salát, strouhaný celer, růžičková kapusta, cukrovinky nebo i výrobky jako jsou ryby či krevety (čerstvé nebo zmražené). Různé programy sestavené na míru pro konkrétní produkty umožňují stroji provoz při vysoké rychlosti, zatímco stále zůstává snadno ovladatelný. Vstupní dopravníkový pás přepravuje výrobek do distribučního systému. Dvě vibrační desky WL6 zajišťují, že jsou výrobky rovnoměrně rozloženy na pásu před tím, než jsou prostřednictvím 12 vibračních žlabů přemístěny přímo do váhových kapes Vysoce výkonný PLC poté během několika milisekund vytvoří kombinaci pro předem nastavenou hmotnost. Sběrný pás následně plní jednotlivé dávky do příslušného balicího stroje. Upmatic 2212 pracuje mimořádně spolehlivě, s minimální váhovou odchylkou a vysokou kapacitou. Modely: Upmatic 2212: kompletně z nerezové oceli. Vibrační desky a žlaby WL 6 Váhové kapsy jsou odnímatelné bez použití nářadí Rozsah vážení v závislosti na produktu: 0,1 5 kg Kapacita: u váhy 2,5 kg až cca 28 zvážení / min. Hmotnost stroje: 1700 kg Dávkovací pásy v individuálních rozměrech Indikátory obsazení Skluzy Sběrné pásy Obslužné plošiny Pytlovací násypky Strana 10 objednavky@petruzalek.cz

11 Plnicí a balicí stroje Všechny modely strojů jsou plně automatické. Jedná se o klipovací stroje, balicí stroje pro balení do rašlových pytlů, sáčků, podavač misek, plníci a uzavírací stroj pro balení do pytlů či sáčků. Upmatic 3006 Upmatic 3006 je plně automatický klipovací stroj s dvojitým tubusem pro balení výrobků do sítí. Stroj je schopen produkovat balíčky o hmotnosti od 0,5 kg do 5 kg. Stroj je určený pro širokou škálu výrobků z oblasti potravinářského i nepotravinářského průmyslu. Tento model je extrémně robustní a snadno ovladatelný. Síť je dávkována z tubusu pomocí pneumatického systému, uzavřena ve spodní části, naplněna zbožím a následně uzavřena v horní části balíčku. Současně s uzavřením je aplikována lahvová etiketa. Celý proces je plně automatický a umožňuje extrémně vysokou produktivitu. Jakmile je zpracována síť na jednom z tubusů, kliper automaticky přeruší balicí proces, přesune do pracovní pozice druhý tubus a pokračuje v pracovním cyklu. Celý tento proces je plně automatický. Zatímco stroj pracuje, na prázdný tubus může být znovu natažena síť. Upmatic 3006 je možné kombinovat se všemi běžnými váhovými a dávkovacími zařízeními. Modely: Upmatic 3006: standardní model s dvojitým tubusem. Upmatic 3005: standardní model s jedním tubusem. Kapacita: max. 40 cyklů / min. Kapacita stroje plně závisí na typu dávkovacího zařízení. Hmotnost stroje: 450 kg Pásové dopravníky v individuálních rozměrech Rotační stoly Systém pro pneumatické podpírání balíčků Označovací zařízení: - termotiskárna pro potisk lahvových etiket 160 x 40mm - Ink tiskový systém pro potisk pásku 19mm Držák pro předtištěné etikety Strana 11

12 Upmatic 1351 Upmatic 1351 je plně automatický balicí stroj pro balení do rašlových pytlů v provedení na roli, které jsou plněné v rozmezí od 2,5 kg do 25 kg. Dle výběru obalového materiálu, je vhodný pro všechny volně ložené a granulované výrobky potravinářského a nepotravinářského průmyslu. Model je extrémně robustní a velmi snadno ovladatelný. Obalový materiál přichází z role, a prostřednictvím tepelného systému je oddělen (vyjma vodící pás) a následovně je dopraven do prostoru dávkovací násypky. Poté, co jsou balíčky naplněny, jsou označeny a zašity v průběhu jejich následného transportu. Veškeré operace jsou nekonečně variabilní a mohou být přesně synchronizovány mezi sebou. Stroj lze snadno přizpůsobit pro různé velikosti sáčku bez použití nářadí. Upmatic 1351 je instalován na kolech, přičemž jedno ze dvou koleček je uzamykatelné. Model je možné kombinovat se všemi běžnými váhovými a dávkovacími zařízeními. Modely: Upmatic 1351: standardní model (smalt modrá / stříbrná). Upmatic 1351E: stroj v provedení z nerezové oceli, jinak shodný se strojem Upmatic Kapacita: pytle do 5 kg: cca 25 cyklů / min. pytle do 12,5 kg: cca 20 cyklů / min. pytle do 25 kg: cca 17 cyklů / min. Hmotnost stroje: 600 kg Pásové dopravníky v individuálních rozměrech Rotační stoly Označovací zařízení: - termotiskárna - barevná tiskárna UPMANN Vibrační násypka s elektronickou kontrolou Strana 12 objednavky@petruzalek.cz

13 Upmatic 1051 Upmatic 1051 je plně automatický balicí stroj pro balení do rašlových pytlů v provedení na roli, které jsou plněné v rozmezí od 2,5 kg do 25 kg. Dle výběru obalového materiálu, je vhodný pro všechny volně ložené a granulované výrobky potravinářského a nepotravinářského průmyslu. Stroj Upmatic 1051 je velmi robustní a snadno ovladatelný. Obalový materiál přichází z role, a prostřednictvím tepelného systému je oddělen (vyjma vodící pás) a následovně je dopraven do prostoru dávkovací násypky. Poté, co jsou balíčky naplněny, jsou označeny a zašity v průběhu jejich následného transportu. Průmyslová zašívací hlava s centrálním mazáním je součástí standardní výbavy. Veškeré operace jsou nekonečně variabilní a mohou být přesně synchronizovány vzájemně mezi sebou. Stroj lze snadno přizpůsobit pro různé velikosti balíčku bez použití nářadí. Upmatic 1051 je instalován na kolech, přičemž jedno ze dvou koleček je uzamykatelné. Model je možné kombinovat se všemi běžnými váhovými a dávkovacími zařízeními. Modely: Upmatic 1051: standardní model (smalt modrá / stříbrná). Upmatic 1051E: stroj v provedení z nerezové oceli, jinak shodný se strojem Upmatic Kapacita: pytle do 5 kg: cca 25 cyklů / min. pytle do 12,5 kg: cca 20 cyklů / min. pytle do 25 kg: cca 17 cyklů / min.. Hmotnost stroje: 650 kg Pásové dopravníky v individuálních rozměrech Pneumatické zvedací zařízení Rotační stoly Označovací zařízení: - termotiskárna - barevná tiskárna UPMANN Vibrační násypka s elektronickou kontrolou Strana 13

14 Upmatic 606-4E Upmatic Typ 606-4E je plně automatický podavač misek s kapacitou zásobníku cca. 600 misek. Stroj automaticky dávkuje misky ze čtyř zásobníků. Misky jsou dávkovány prostřednictvím vakuového systému ze zásobníku, zatímco čekající misky jsou pneumaticky fixovány v zásobnících. Oddělené misky jsou umístěny na pás dopravníku. Poté jsou misky přepravovány odděleně nebo seskupené na speciální kazetový pás. Jakmile je zásobník prázdný, speciální systém přesune další zásobník do dávkovací polohy (plně automatický proces). Modely: Upmatic 606-4E: stroj kompletně z nerezové oceli Technické údaje: Kapacita: cca. 50 cyklů / min. Hmotnost stroje: 250 kg Kapacita zásobníku: cca. 600 misek (v závislosti na rozměrech misky) Rozměry krabic: délka: 190 mm až 255 mm šířka: 145 mm až 165 mm výška: až 75 mm jiné rozměry na vyžádání Kazetové dopravníky Dávkovací jednotky Pásové dopravníky v individuálních rozměrech Tlačné jednotky pro individuální dávkování Strana 14 objednavky@petruzalek.cz

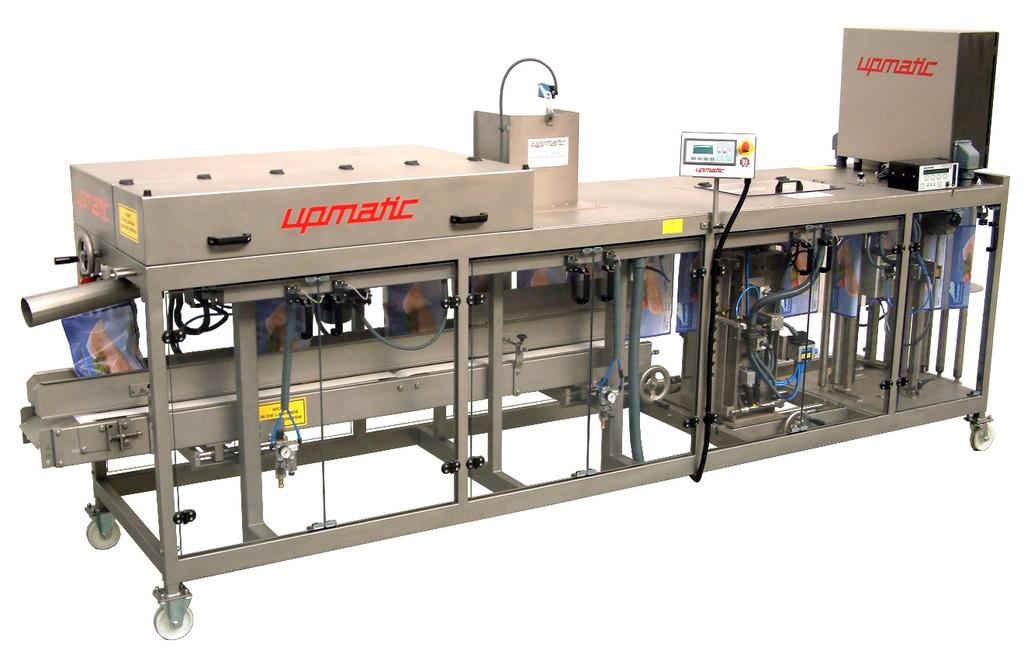

15 Upmatic 2000IET Upmatic 2000IET je plně automatický plnicí a uzavírací stroj, určený pro balení do polyetylénových tašek/sáčků v provedení na roli, v rozmezí od 0,5 kg do 10 kg. Stroj je vhodný pro všechny volně ložené a granulované produkty potravinářského a nepotravinářského průmyslu. Tento model je extrémně robustní a velmi snadno ovladatelný. Je schopen zvládnout s lehkostí všechny fólie o standardní šířce a tloušťce, a to buď jak z předpřipravených sáčků, či z role jako rukávu. Horní a spodní části dopravníků jsou plynule nastavitelné navzájem. Pneumatický brzdový systém zaručuje přesné opakování se spolehlivým uzavřením sáčku. Upmatic 2000 IET je instalován na kolech, přičemž jedno ze dvou koleček je uzamykatelné. Model je možné kombinovat se všemi běžnými váhovými a dávkovacími zařízeními. Modely: Upmatic 2000IET: stroj kompletně z nerezové oceli. Šířka sáčku: od 200mm do 450 mm Kapacita: u balíčků do 1,5 kg: až 30 cyklů / min. u balíčků do 2,5 kg: až 30 cyklů / min. u balíčků do 5 kg: až 28 cyklů / min. u balíčků do 10 kg: až 25 cyklů / min. Hmotnost stroje: 500 kg Několik variant označovacích zařízení VTS - vertikální svařovací jednota včetně nebo bez děrování (pro PE pytle z rukávu) Trhací zařízení Plně automatický klipovací systém Plně-automatický systém pro uzavírání prostřednictvím ultrazvuku Plně-automatický systém pro uzavírání prostřednictvím lepicí pásky VTS - vertikální svařovací jednotka se studenou perforací pro fólii ve formě polohadice a tepelný ořez Možnost výškového nastavení pro horizontální nůž / svařovací jednotku Vibrační násypka s elektronickou kontrolou plnění Separace balíčku na horizontální svařovací jednotce s rozděleným a nastavitelným pásem Strana 15

16 Upmatic PAPERflex Upmatic PAPERflex je plně automatický plnicí a uzavírací stroj pro balení do pytlů PAPERflex od 0,5 do 5 kg váhy. Stroj je vhodný pro všechny volně ložené a granulované produkty potravinářského a nepotravinářského průmyslu. Upmatic PAPERflex stojí v čele inovativního konceptu společnosti Upmann pro balení pro ovoce a zeleniny (jablka, hrušky, brambory, mrkev a cibule atd.). Jedinečné šetrné zacházení kombinované s přesností tvorby sáčku přináší kvalitu, vysoký výkon robustního a uživatelsky přívětivého stroje. Sáček PAPERflex z fólie/papíru, laminátu a PP, PE a PA apod. je vyráběn přímo ve stroji, (uzavírání / řezání stran, větrací otvory, rukojetě a konečné utěsnění / zavírání obalu.) Role fólie vystačí na výrobu až 6000 balíčků. Rychlost pásového dopravníku je plynule nastavitelná. Upmatic PAPERflex je instalován na kolech. Stroj lze snadno kombinovat se všemi běžnými váhovými a uzavíracími zařízeními. Modely: Upmatic PAPERflex: standardní model (smalt modrá / stříbrná). Upmatic PAPERflexE: stroj v provedení z nerezové oceli, ostatní vlastnosti jsou stejné jako u modelu Upmatic PAPERflex. Kapacita: sáčky do 1,5 kg cca. 28 balíčků / min. Hmotnost stroje: 500 kg Pásové dopravníky v individuálních rozměrech Rotační stoly Pneumatický systém pro přidržení pytle UPMATIC 103 Označovací zařízení: - termotiskárna - tepelná tiskárna - INK tiskárna - barevná tiskárna UPMANN Vibrační násypka s elektronickou kontrolou Kontrola plnění Strana 16 objednavky@petruzalek.cz

17 Upmatic 301 VCF Upmatic 301 VCF je všestranný plnicí a uzavírací stroj pro CARRY-FRESH, VERTISAC a jiné ploché fóliové sáčky, o maximální šířce 300 mm a délce v jednom kroku 460 mm (možný také dvojitý krok). Upmatic 301 VCF je snadno ovladatelný a velmi robustní stroj. Obalový materiál je odvíjen z role a je poháněn prostřednictvím pásů do odpovídající délky, následně je materiál podélně a vertikálně svařen. Sáček CARRY-FRESH má na přední a zadní straně fólii, která je po celé délce přivařena k síti prostřednictvím samostatných svařovacích ramen. Speciální prvky založí síť v místě sváru za fólii, čímž vznikne velmi kompaktní balíček s odnosnými průhmaty. Upmatic 301 VCF lze kombinovat s běžnými váhovými a dávkovacími zařízeními. Modely: Upmatic 300 VCF: standardní model (smalt modrá / stříbrná). Upmatic 300 VCFE: stroj v provedení z nerezové oceli, ostatní shodné jako u stroje Upmatic 300 VCF. Kapacita: balíčky do 2,5 kg cca 30 balíčků / min Šířka sáčku: min: 100 mm, max.: 300 mm Délka sáčku: min: 100 mm, max.: 460 mm Hmotnost stroje: 900 kg Pásové dopravníky v individuálních rozměrech Rotační stoly Pneumatický systém pro přidržení pytle UPMATIC 103 Označovací zařízení: - termotiskárna - tepelná tiskárna - INK tiskárna Násypka s elektronickou kontrolou plnění Dávkovácí pásy v individuálních rozměrech Systém detekce znaku na potištěné fólii Individuální tvarovací systémy Strana 17

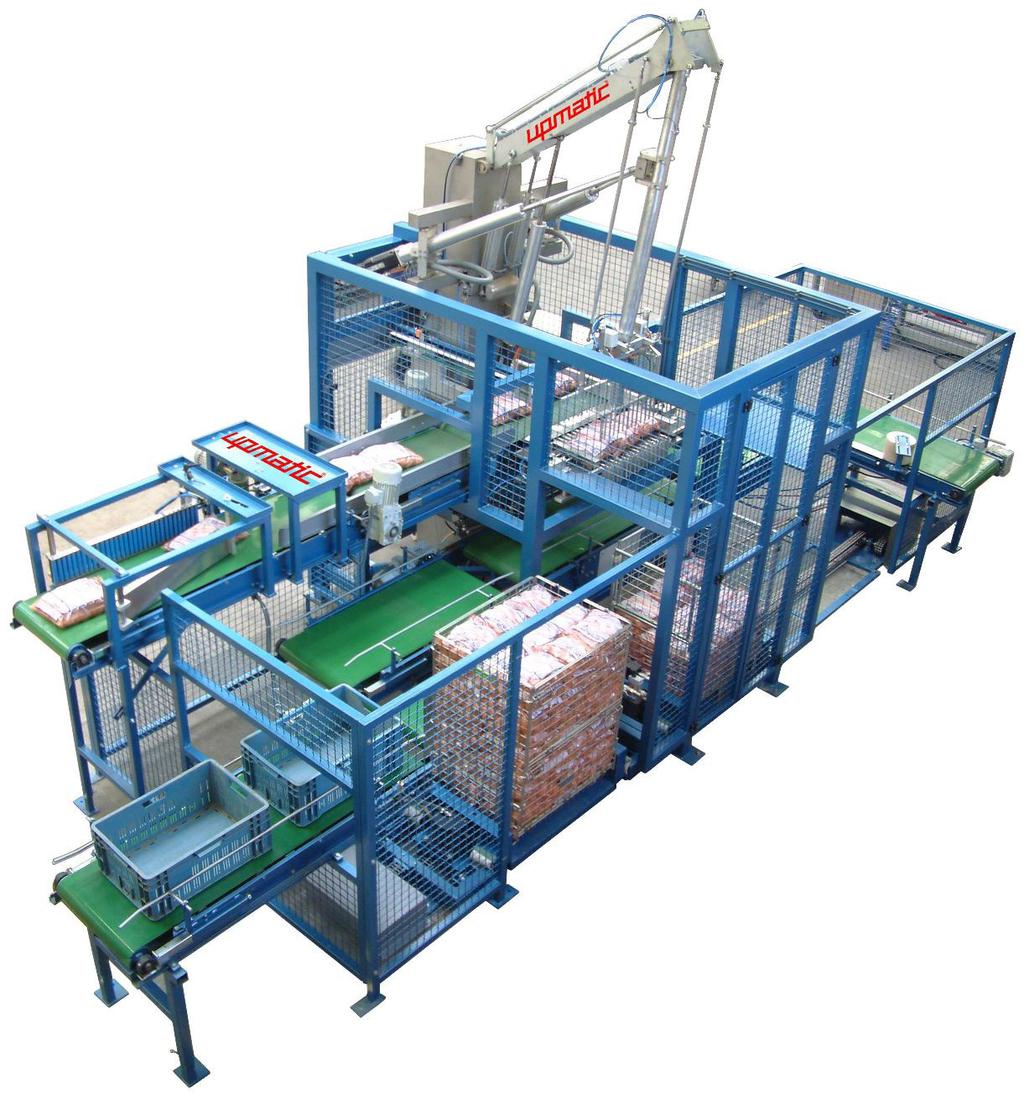

18 Upmatic 4080 Upmatic 4080 je plně automatický balící systém pro balení flexibilních obalů do IFCO-boxů / Poolsteigen 400 x 600 mm a / nebo mřížkových beden, kartonů apod. o rozměrech 600 x 800 mm. Stroj Upmatic 4080 je velmi robustní a snadno ovladatelný. Napočítané balíčky jsou pomocí transportního pásu přesunuty na shromažďovací pás. Jakmile je kombinované balení kompletní, je přepraveno na polohovací pás a zhutněno do požadovaných rozměrů. Boční unášeč přepravuje balíčky k záchytnému systému. Robot uchopí balíčky pomocí pneumatického systému a vloží je do přítomné bedny, mřížkové bedny, krabice, apod. o rozměrech 600 x 800 mm. Pneumatické vibrační stanoviště vibruje s balíčky v průběhu a také po naplnění za účelem dosažení optimálního zhutnění (velmi záleží nejen na produktu, ale také na obalovém materiálu). Jakmile předdefinované množství balíčků dorazí do vibračního stanoviště, toto pohybuje s bednou a zároveň vkládá prázdnou krabici, bednu na další proces. Poté může vysokozdvižný vozík odebrat naplněné krabice/ bedny z vibračního stanoviště a nahradit je prázdnými. Počet balení pro každou krabici/bednu může být libovolně nastaven podle požadavků zákazníka. Strana 18 objednavky@petruzalek.cz

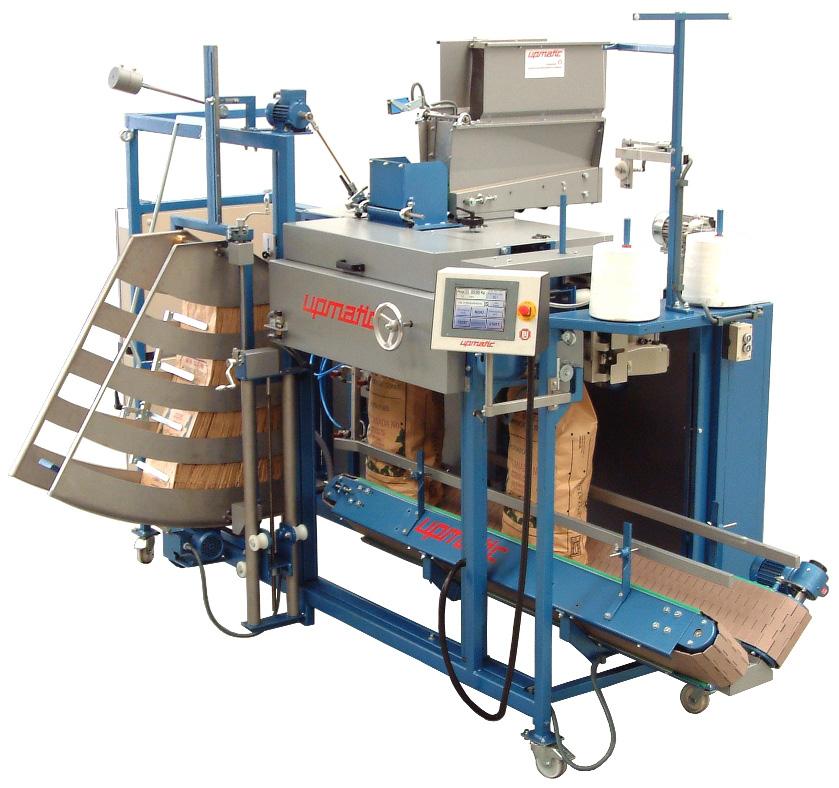

19 Upmatic 4125 Upmatic 4125 je plně automatický plnicí a uzavírací stroj pro papírové pytle s rukojetí nebo bez ní. Stroj je vhodný pro balíčky od 5 kg do 25 kg. Vhodné pro všechny volně ložené a granulované výrobky z oblasti potravinářského a nepotravinářského průmyslu. Stroj je velmi robustní a snadno ovladatelný. Papírové tašky jsou odebírány ze zásobníku a přesouvány pod násypku. Sáčky jsou otevírána prostřednictvím pneumatického systému, následně plněny, přičemž při plnění je produkt v pytli zhutněn a rovnoměrně rozprostřen díky vibračnímu systému. Po naplnění je sáček pneumaticky uzavřen, zašit a odsunut. Veškeré úpravy na různé velikosti sáčku lze snadno provádět bez použití nářadí. Průmyslový šicí stroj, sběrný pás a vakuové vývěvy jsou dodávány jako součást standardní výbavy. Model je možné kombinovat se všemi běžnými váhovými a dávkovacími stroji. Upmatic 3010 kombinovaný dopravníkový pás výškově nastavitelný pro klipovače a / nebo pro šicí zařízení Strana 19

20 Upmatic 2402WB Plně automatický plnicí a uzavírací stroj na tašky z polyethylenu od 1 do 10 kg. Vhodný pro všechny volně ložené a granulované výrobky z oblasti potravin či nepotravinářské zboží. Upmatic 2402WB je extrémně robustní a velmi snadno ovladatelný. Předem připravené sáčky jsou odebírány ze zásobníku a dopraveny pod násypku. Pytle jsou otevřeny pomocí pneumatického systému a naplněny. Po naplnění je sáček přesunut do prostoru uzavírací jednotky, kde je uzavřen a odsunut. Veškeré úpravy na různé velikosti sáčků je možné provádět velmi jednoduše bez použití nářadí. Rychlost pásu lze plynule nastavit. Kombinace modelu se všemi běžnými váhovými a dávkovacími stroji je možná. Verze strojů: Upmatic 2402WB: standardní model, lakovaná ocel (modré / stříbrná) Upmatic 2402WBE: stroj v provedení z nerezové oceli, jinak identický s Upmatic 2402WB. Technické údaje: Kapacita: 2,5 kg balíčky cca 50/52 balíčků / min Rozměry sáčku: šířka 220 do 380 mm délka 400 do 690 mm Hmotnost stroje: 250 kg Pásové dopravníky v individuálních rozměrech Strana 20 objednavky@petruzalek.cz

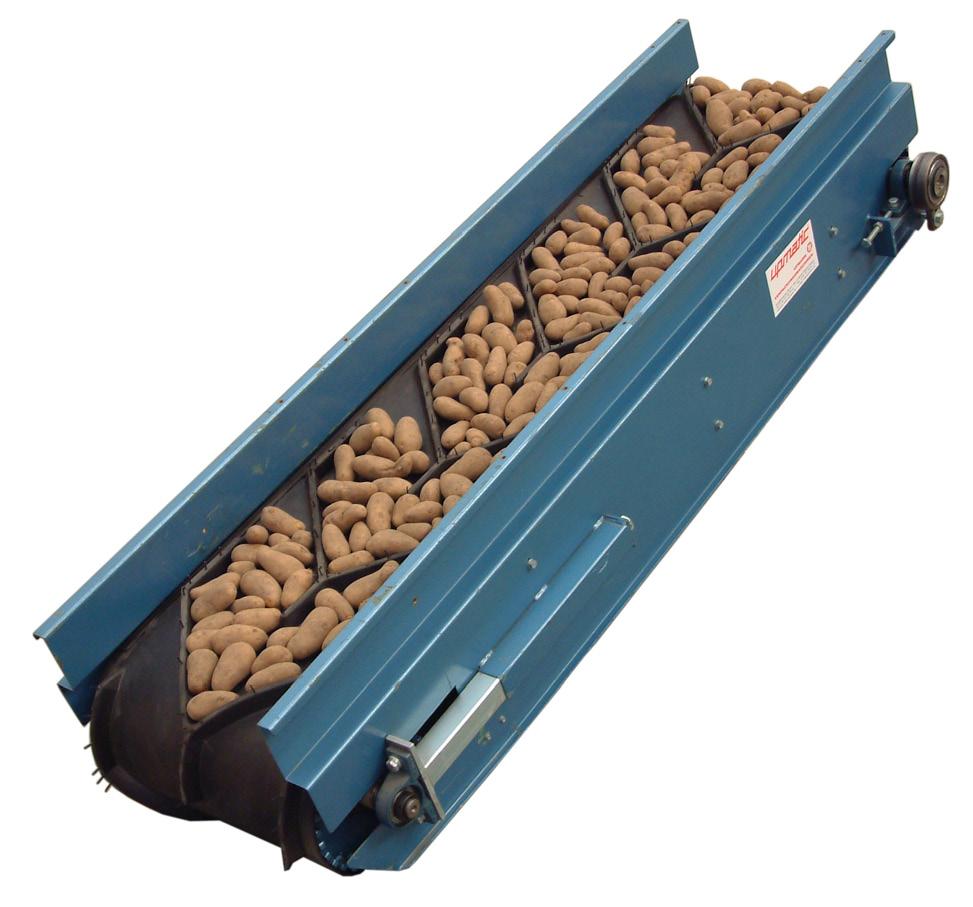

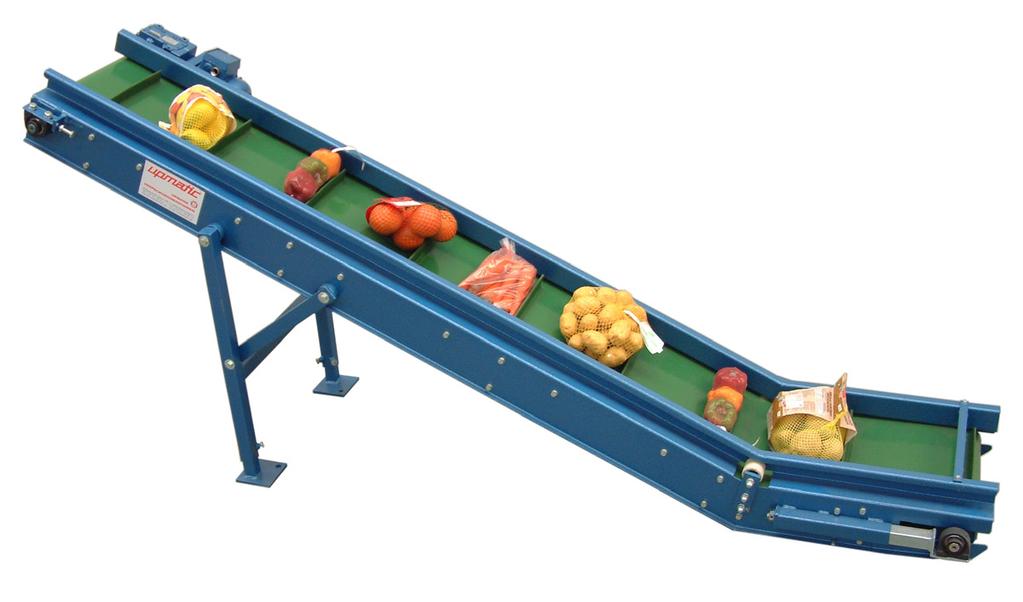

21 Dopravníky Pásové dopravníky pro balení Pásový dopravník směrovaný vzhůru Speciální tvarované pásy Pásový dopravník směrovaný dolů Strana 21
