1 Vertikální balicí stroje a příslušenství

2

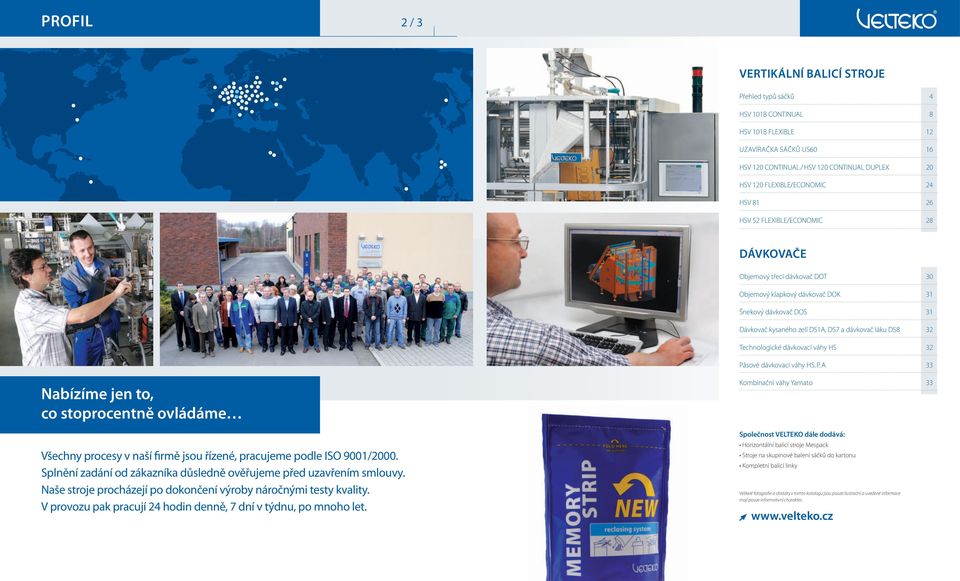

3 PROFIL 2/3 VERTIKÁLNÍ BALICÍ STROJE Přehled typů sáčků 4 HSV 101B CONTINUAL 8 HSV 101B FLEXIBLE 12 UZAVÍRAČKA SÁČKŮ US60 16 HSV 120 CONTINUAL / HSV 120 CONTINUAL DUPLEX 20 HSV 120 FLEXIBLE/ECONOMIC 24 HSV HSV 52 FLEXIBLE/ECONOMIC 28 DÁVKOVAČE Objemový třecí dávkovač DOT 30 Objemový klapkový dávkovač DOK 31 Šnekový dávkovač DOS 31 Dávkovač kysaného zelí DS1A, DS7 a dávkovač láku DS8 32 Technologické dávkovací váhy HS 32 Pásové dávkovací váhy HS. P. A 33 Kombinační váhy Yamato 33 Nabízíme jen to, co stoprocentně ovládáme Společnost VELTEKO dále dodává: Horizontální balicí stroje Mespack Všechny procesy v naší firmě jsou řízené, pracujeme podle ISO 9001/2000. Splnění zadání od zákazníka důsledně ověřujeme před uzavřením smlouvy. Naše stroje procházejí po dokončení výroby náročnými testy kvality. V provozu pak pracují 24 hodin denně, 7 dní v týdnu, po mnoho let. Stroje na skupinové balení sáčků do kartonu Kompletní balicí linky Veškeré fotografie a obrázky v tomto katalogu jsou pouze ilustrační a uvedené informace mají pouze informativní charakter.

4 PŘEHLED TYPŮ SÁČKŮ 4 / 5 Dejme společně obalům vašich výrobků tvar a funkci, které se stanou součástí jejich hodnoty. nápad možnosti inovace tvar funkce technologie A A / B A / C B C D D / B E F F / B F / E F / P G G/I I J 3S

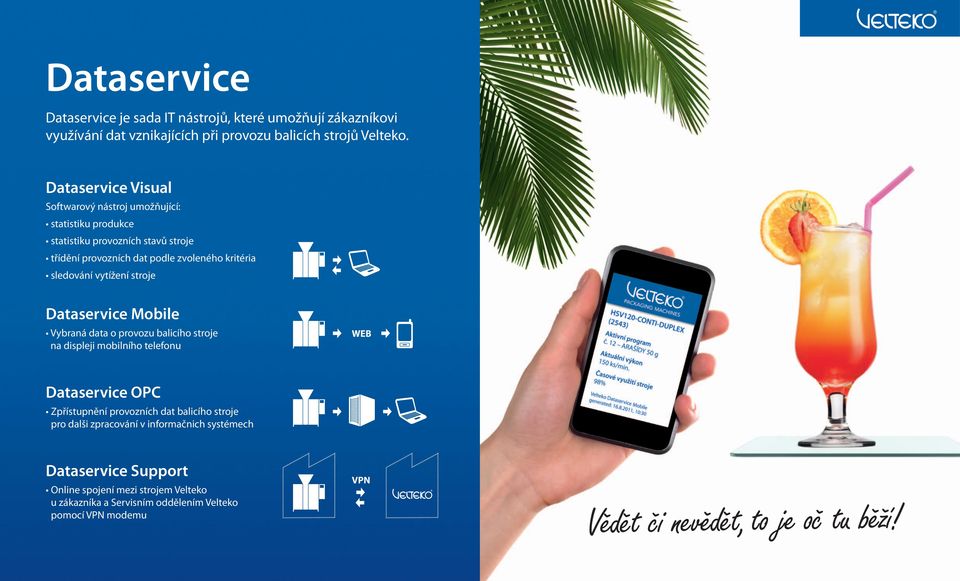

5 Dataservice Dataservice je sada IT nástrojů, které umožňují zákazníkovi využívání dat vznikajících při provozu balicích strojů Velteko. Dataservice Visual Softwarový nástroj umožňující: statistiku produkce statistiku provozních stavů stroje třídění provozních dat podle zvoleného kritéria sledování vytížení stroje Dataservice Mobile Vybraná data o provozu balicího stroje na displeji mobilního telefonu WEB Dataservice OPC Zpřístupnění provozních dat balicího stroje pro dalši zpracování v informačnich systémech Dataservice Support Online spojení mezi strojem Velteko u zákazníka a Servisním oddělením Velteko pomocí VPN modemu VPN Vědět či nevědět, to je oč tu běží!

6 HSV 101B CONTINUAL 8 / 9 HSV 101B CONTINUAL Optimální volba při požadavku na vysoké výkony v nepřetržitém provozu při balení do sáčku o objemech do 5 l Zipper Label Tape Memory Strip Conectivity 1600 Ø max. 600 max. 100 kg Kontinuálně pracující balicí stroj Možnost práce i v krokovém pracovním režimu Přehledné ovládání pomocí barevné dotykové obrazovky 12" Řízení pomocí průmyslového PC Rozsáhlé možnosti ukládání nastavení a komunikace Ukládání provozních dat po celou dobu životnosti stroje Statistické datové balíčky pro snadné zpracování provozních dat DATASERVICE VIZUAL Několik možností externí elektronické komunikace Autodiagnostika Pohon hlavních funkčních částí pomocí servomotorů Automatické centrování fólie na límci Usnadnění napojování fólie pomocí pneumatického přípravku Vakuové podávací řemeny Široký sortiment přídavných zařízení max Typ sáčku Max. výkon (sáčků / min.) A 180 A / B 150 B 90 C 90 F 90 G 90 J 90 3S 90 A A / B B C 60 (350)* (300)* (280)* F G J 3S (280)* (280)* * Pouze doporučený rozměr

7 Memory Strip memory strip Stylový způsob opětovného uzavírání obalu. Díky technologii Memory Strip stačí sáček jednoduše přehnout a obsah je bezpečně uskladněn pro další použití. Tato aplikace je vhodná především pro malé dávky. Buďte In a dopřejte moderní výstřelek balicí techniky i svým produktům. koření káva čaj instantní nápoje pet food, Na uzavření to má paměť!

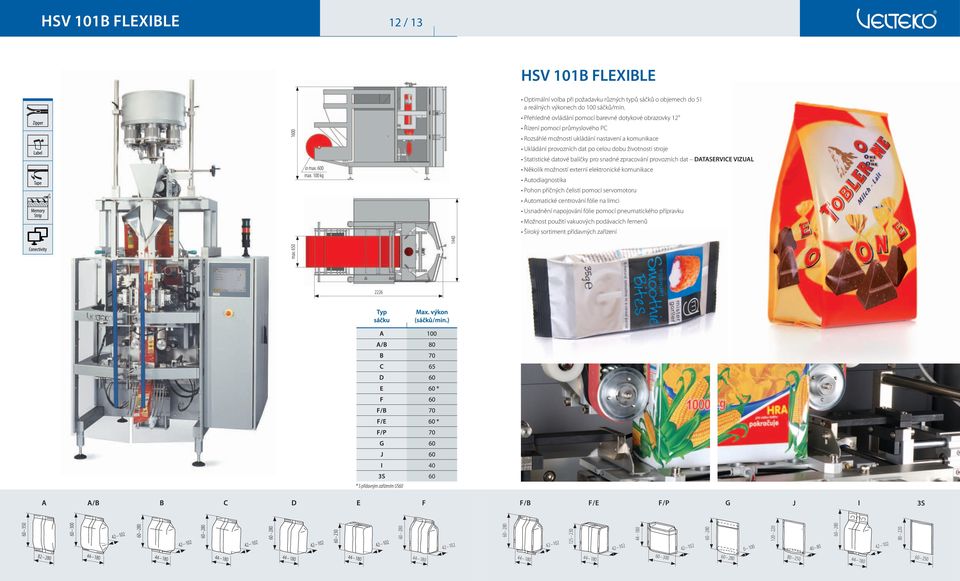

8 12 / 13 HSV 101B FLEXIBLE Optimální volba při požadavku různých typů sáčků o objemech do 5 l a reálných výkonech do 100 sáčků/min. Přehledné ovládání pomocí barevné dotykové obrazovky 12" Řízení pomocí průmyslového PC Rozsáhlé možnosti ukládání nastavení a komunikace Ukládání provozních dat po celou dobu životnosti stroje Statistické datové balíčky pro snadné zpracování provozních dat DATASERVICE VIZUAL Několik možností externí elektronické komunikace Autodiagnostika Pohon příčných čelistí pomocí servomotoru Automatické centrování fólie na límci Usnadnění napojování fólie pomocí pneumatického přípravku Možnost použití vakuových podávacích řemenů Široký sortiment přídavných zařízení I 40 3S 60 F F / B F / E F / P G J I 3S

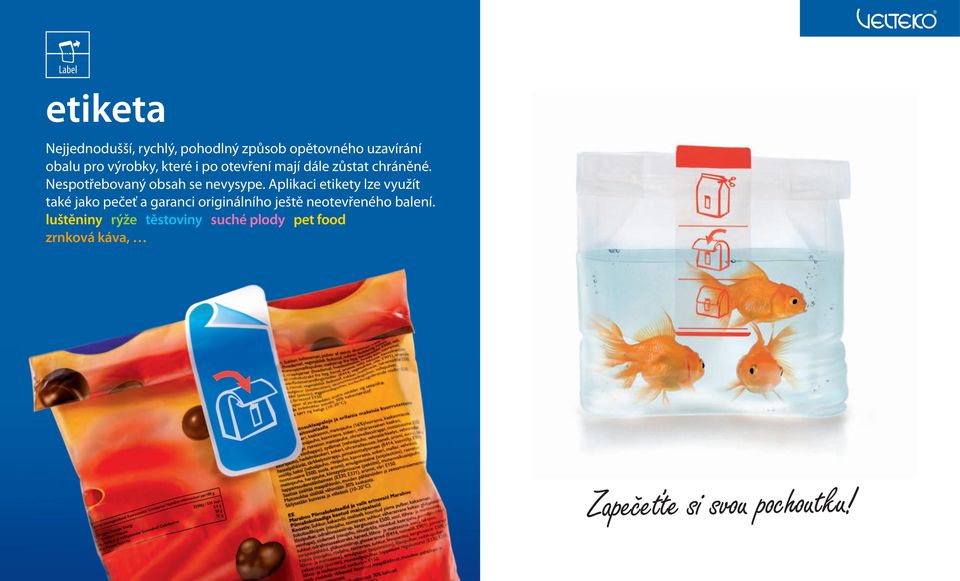

9 Label etiketa Nejjednodušší, rychlý, pohodlný způsob opětovného uzavírání obalu pro výrobky, které i po otevření mají dále zůstat chráněné. Nespotřebovaný obsah se nevysype. Aplikaci etikety lze využít také jako pečeť a garanci originálního ještě neotevřeného balení. luštěniny rýže těstoviny suché plody pet food zrnková káva, Zapečeťte si svou pochoutku!

10 UZAVÍRAČKA SÁČKŮ US60 16 / 17 UZAVÍRAČKA SÁČKŮ US 60 Zipper Label Memory Strip Přídavné zařízení určené pro tvorbu sáčků se složeným dnem formovaných balicím strojem HSV 101B Možnost balení křehkých komodit vyžadujících nízkou pádovou výšku Zařízení US 60 umožňuje vícekomponentní dávkování Robustní stavebnicová konstrukce Přehledné ovládání pomocí barevné dotykové obrazovky balicího stroje Řízení pomocí průmyslového PC Beckhoff balicího stroje Konečné rozměry sáčků (š h v) Max. výkon (sáčků / min.) Min Max Systémy uzavírání sáčků A/C C D E F F/E Přehnutí horního Přehnutí horního 90 + ETIKETA ETIKETA HOT MELT sváru o 90 sváru o 180

11 Zipper zip Elegantní a praktický způsob opětovného uzavírání obalu, který pomůže zachovat původní vlastnosti produktu. Pro všechno, co se nespotřebuje najednou. suché plody káva koření snack strouhaný sýr instantní výrobky mražené výrobky pet food prací prášky, Zapněte chuť a vůni na zip!

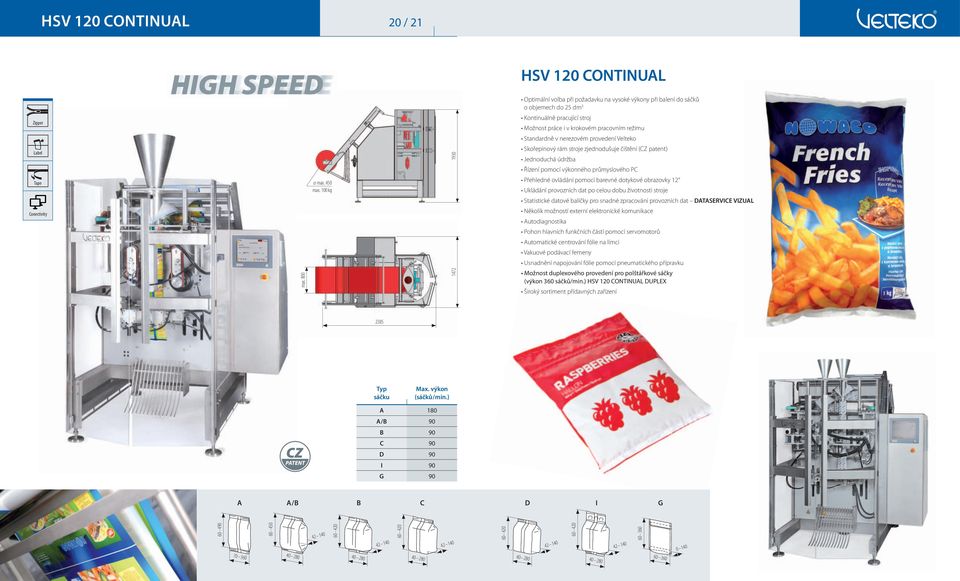

12 HSV 120 CONTINUAL 20 / 21 HSV 120 CONTINUAL Optimální volba při požadavku na vysoké výkony při balení do sáčků o objemech do 25 dm 3 Zipper Label Tape Conectivity max. 800 Ø max. 450 max. 100 kg Kontinuálně pracující stroj Možnost práce i v krokovém pracovním režimu Standardně v nerezovém provedení Velteko Skořepinový rám stroje zjednodušuje čištění (CZ patent) Jednoduchá údržba Řízení pomocí výkonného průmyslového PC Přehledné ovládání pomocí barevné dotykové obrazovky 12 Ukládání provozních dat po celou dobu životnosti stroje Statistické datové balíčky pro snadné zpracování provozních dat DATASERVICE VIZUAL Několik možností externí elektronické komunikace Autodiagnostika Pohon hlavních funkčních částí pomocí servomotorů Automatické centrování fólie na límci Vakuové podávací řemeny Usnadnění napojování fólie pomocí pneumatického přípravku Možnost duplexového provedení pro polštářkové sáčky (výkon 360 sáčků/min.) HSV 120 CONTINUAL DUPLEX Široký sortiment přídavných zařízení Typ sáčku Max. výkon (sáčků / min.) A 180 A / B 90 B 90 C 90 D 90 I 90 G 90 A A / B B C D I G

13 Tape páska Praktický způsob opětovného uzavírání obalu pro výrobky, které i po otevření mají dále zůstat chráněné. Nespotřebovaný obsah se nevysype. suché plody těstoviny strouhaný sýr cukrovinky sušené ovoce pet food, Slepte příjemné s užitečným!

14 HSV 120 FLEXIBLE / ECONOMIC 24 / 25 HSV 120 FLEXIBLE / ECONOMIC Optimální volba pro balení do sáčků A a A/B o objemu do 25 dm 3 a výkonech do 100 sáčků/min. Zipper Label Tape Conectivity Typ sáčku HSV 120 FLEXIBLE Max. výkon (sáčků / min.) HSV 120 ECONOMIC Max. výkon (sáčků / min.) A A / B B C D I G A A / B B C max. 800 Ø max. 450 max. 100 kg Krokově pracující stroje Standardně v nerezovém provedení Velteko Skořepinový rám stroje zjednodušuje čištění (CZ patent) Jednoduchá údržba Řízení pomocí výkonného průmyslového PC Přehledné ovládání pomocí barevné dotykové obrazovky Ukládání provozních dat po celou dobu životnosti stroje (HSV120 FLEXIBLE) Statistické datové balíčky pro snadné zpracování provozních dat DATASERVICE VIZUAL (HSV120 FLEXIBLE) Několik možností externí elektronické komunikace (HSV120 FLEXIBLE) Autodiagnostika Pohon příčných čelistí pomocí servomotoru (HSV120 FLEXIBLE) Pohon příčných čelistí pomocí asynchronního motoru a vaček (HSV120 ECONOMIC) Možnost automatického centrování fólie na límci Možnost použití vakuových podávacích řemenů Přípravek pro napojování fólie Možnost provedení se šikmým tubem (max. výkon 40 sáčků/min) Široký sortiment přídavných zařízení

15 HSV / 27 HSV 81 Optimální volba pro tvorbu sáčku A a B o objemu do 25 dm 3 a výkonech do 70 sáčků/min. Label 1636 Ø max. 450 max. 100 kg Standardně v nerezovém provedení Skořepinový rám stroje zjednodušuje čištění (CZ patent) Nenáročný na seřizování a údržbu Možnost provedení s nakloněným tubusem Snadné ovládání pomocí dotykové obrazovky Jednoduchá mechanická stavba Pohon čelistí vačkami a asynchronním motorem Indikace sevření zboží v čelistech Paměť pro uložení až 100 různých nastavení stroje A A / B B C D E I * * * * * * * max Typ sáčku Max. výkon (sáčků / min.) A 70 A / B 70 B 60 C 60 D 60 E 30 I * Pouze doporučený rozměr

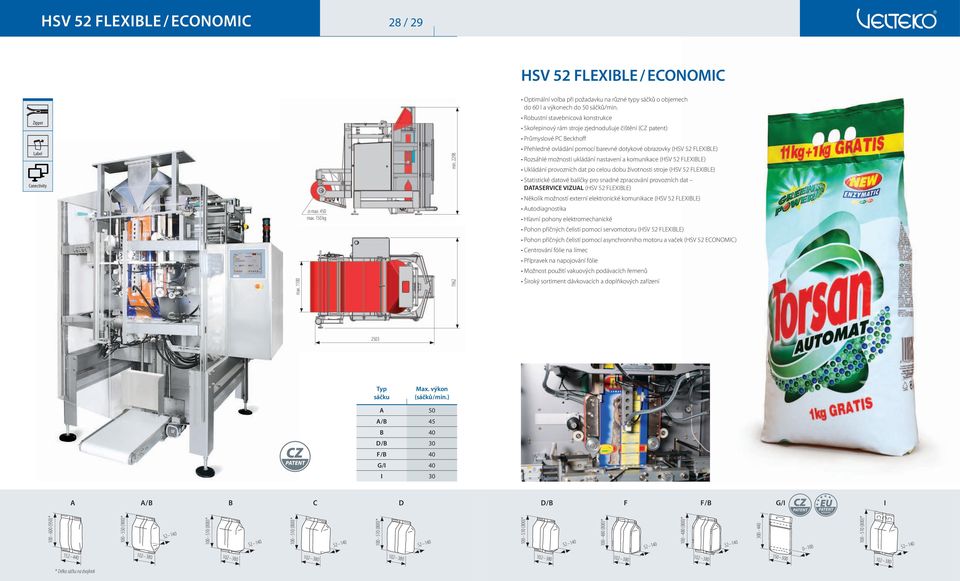

16 HSV 52 FLEXIBLE / ECONOMIC 28 / 29 HSV 52 FLEXIBLE / ECONOMIC Optimální volba při požadavku na různé typy sáčků o objemech do 60 l a výkonech do 50 sáčků/min. Zipper Label Conectivity max Ø max. 450 max. 150 kg min Robustní stavebnicová konstrukce Skořepinový rám stroje zjednodušuje čištění (CZ patent) Průmyslové PC Beckhoff Přehledné ovládání pomocí barevné dotykové obrazovky (HSV 52 FLEXIBLE) Rozsáhlé možnosti ukládání nastavení a komunikace (HSV 52 FLEXIBLE) Ukládání provozních dat po celou dobu životnosti stroje (HSV 52 FLEXIBLE) Statistické datové balíčky pro snadné zpracování provozních dat DATASERVICE VIZUAL (HSV 52 FLEXIBLE) Několik možností externí elektronické komunikace (HSV 52 FLEXIBLE) Autodiagnostika Hlavní pohony elektromechanické Pohon příčných čelistí pomocí servomotoru (HSV 52 FLEXIBLE) Pohon příčných čelistí pomocí asynchronního motoru a vaček (HSV 52 ECONOMIC) Centrování fólie na límec Přípravek na napojování fólie Možnost použití vakuových podávacích řemenů Široký sortiment dávkovacích a doplňkových zařízení Typ sáčku Max. výkon (sáčků / min.) A 50 A / B 45 B 40 D / B 30 F / B 40 G/I 40 I 30 A A / B B C D D / B F F / B G/I I (950)* (900)* (800)* (800)* (800)* (800)* (800)* (800)* (800)* * Délka sáčku na dvojkrok

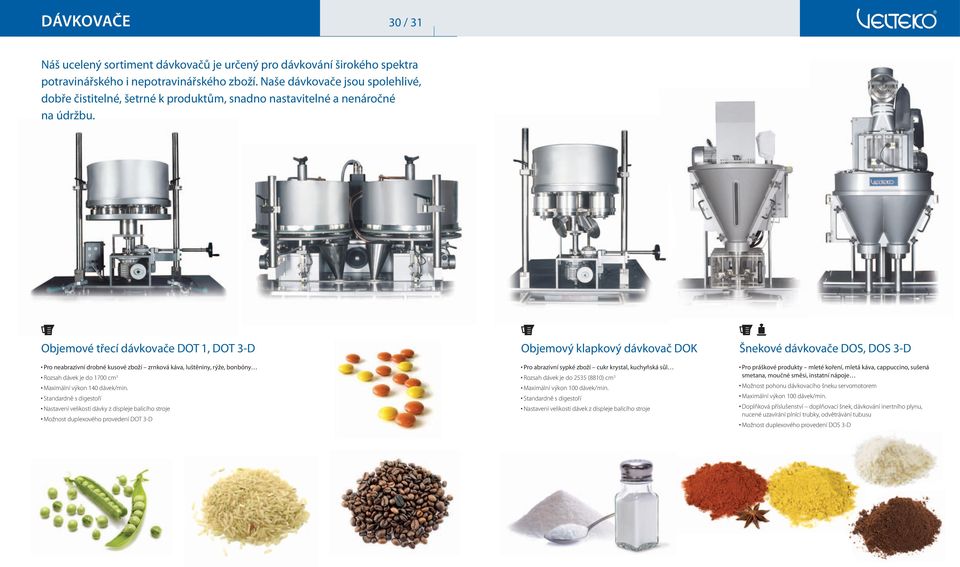

17 DÁVKOVAČE 30 / 31 Náš ucelený sortiment dávkovačů je určený pro dávkování širokého spektra potravinářského i nepotravinářského zboží. Naše dávkovače jsou spolehlivé, dobře čistitelné, šetrné k produktům, snadno nastavitelné a nenáročné na údržbu. Objemové třecí dávkovače DOT 1, DOT 3-D Pro neabrazivní drobné kusové zboží zrnková káva, luštěniny, rýže, bonbóny Rozsah dávek je do 1700 cm 3 Maximální výkon 140 dávek/min. Standardně s digestoří Nastavení velikosti dávky z displeje balicího stroje Možnost duplexového provedení DOT 3-D Objemový klapkový dávkovač DOK Pro abrazivní sypké zboží cukr krystal, kuchyňská sůl Rozsah dávek je do 2535 (8810) cm 3 Maximální výkon 100 dávek / min. Standardně s digestoří Nastavení velikosti dávek z displeje balicího stroje Šnekové dávkovače DOS, DOS 3-D Pro práškové produkty mleté koření, mletá káva, cappuccino, sušená smetana, moučné směsi, instatní nápoje Možnost pohonu dávkovacího šneku servomotorem Maximální výkon 100 dávek/min. Doplňková příslušenství doplňovací šnek, dávkování inertního plynu, nucené uzavírání plnící trubky, odvětrávání tubusu Možnost duplexového provedení DOS 3-D

18 DÁVKOVAČE 32 / 33 Dávkovače kysaného zelí DS1A, DS7 a dávkovač láku DS8 Objemové dávkování kysaného zelí a láku Celonerezové provedení Velikost dávky u DS1A, g (bez láku) Velikost dávky u DS7, g (bez láku) Maximální výkon pro DS1A a DS8, 40 dávek / min. (500 g) Technologické dávkovací váhy HS Pro dávkování lehkosypného a drobného kusového zboží těstoviny, koření, pet food, sušené ovoce, čaj, mražené zboží, strouhaný sýr, skleněné korálky Vhodné pro tvorbu mixů Možné využití pro ruční balení do předhotoveného obalu Modulové uspořádání Automatické tárování Maximální výkon 64 dávek / min. Pásové dávkovací váhy HS. P. A Pro drobné kusové zboží (granuláty) jako např. pet food, dřevěné pelety, krmné mixy, plasty,... Ideální pro dávkování velkých objemů (10 60 dm 3 ) Modulární konstrukce pro víceřadé provedení Přehledné ovládání pomocí barevné dotykové obrazovky Malá zastavěná plocha Maximální výkon 10 dávek / min. Kombinační váhy Yamato Pro drobné kusové zboží bonbóny, chipsy, pet food, kusová zelenina, pečivo, extrudáty, mražené zboží, zeleninové saláty, strouhaný sýr, vybrané masné produkty Maximální výkon 300 dávek / min.

19 D PRAHA CZ VLAŠIM D1 EXIT 49 PSÁŘE HUMPOLEC PL BRNO SK A VELTEKO s. r. o. K Borovičkám 1716, Vlašim Česká republika VELTEKO CZ s. r. o. K Borovičkám 1716, Vlašim Česká republika Tel Fax velteko@velteko.cz VELTEKO POLSKA Sp. z o. o. Ul. Św. Michała 43, Poznań Polska Tel Fax velteko@velteko.pl OOO «ВЕЛТЕКО РУС» 4-ая Тверская-Ямская, д. 33/ г. Москва Российская Федерация Тел Факс velteko@velteko.ru 09/ 2011
