MODULINER U M Ě N Í D O B R É H O V Ý S E V U!

Transkript

1 MODULINER UMĚNÍ DOBRÉHO VÝSEVU!

2 MODULINER Koncept MODULINER, mnohostrannost a vysoký výkon Investice do SECÍHO STROJE je klíčovou fází rozvoje každého zemědělského podniku. Stroj, který si hodláte koupit, musí být tedy výkonným a spolehlivým modelem. Zásadní otázky setby, pro které byl model Moduliner navržen: Velká kapacita zásobníku na osivo pro osev velkých ploch s minimálním doplňováním, snadné plnění a snadná manipulace na souvrati snižují čas při otáčení Víceúčelové použití dle vaši přípravy půdy: jak pro minimalizační, tak i pro orební systém Kvalitní výsev: secí botka SEEDFLEX Vám zajistí rovnoměrné ukládání osiva, což umožní fytosanitární sledování úrody Flexibilita při setí: konvenční nebo přesný výsev MODULINER vám přinese naprostou spokojenost a vaše investice se vám rychle vrátí. Společnost KUHN nabízí řešení pro setbu a zároveň splňuje vaše požadavky na: Snížení nákladů Dobrá praxe

3 SEEDLINER Pohodlí - kvalita živo ivota Blízkost zákazníkům ap poradenství Spolehlivost - servis

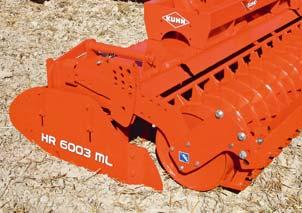

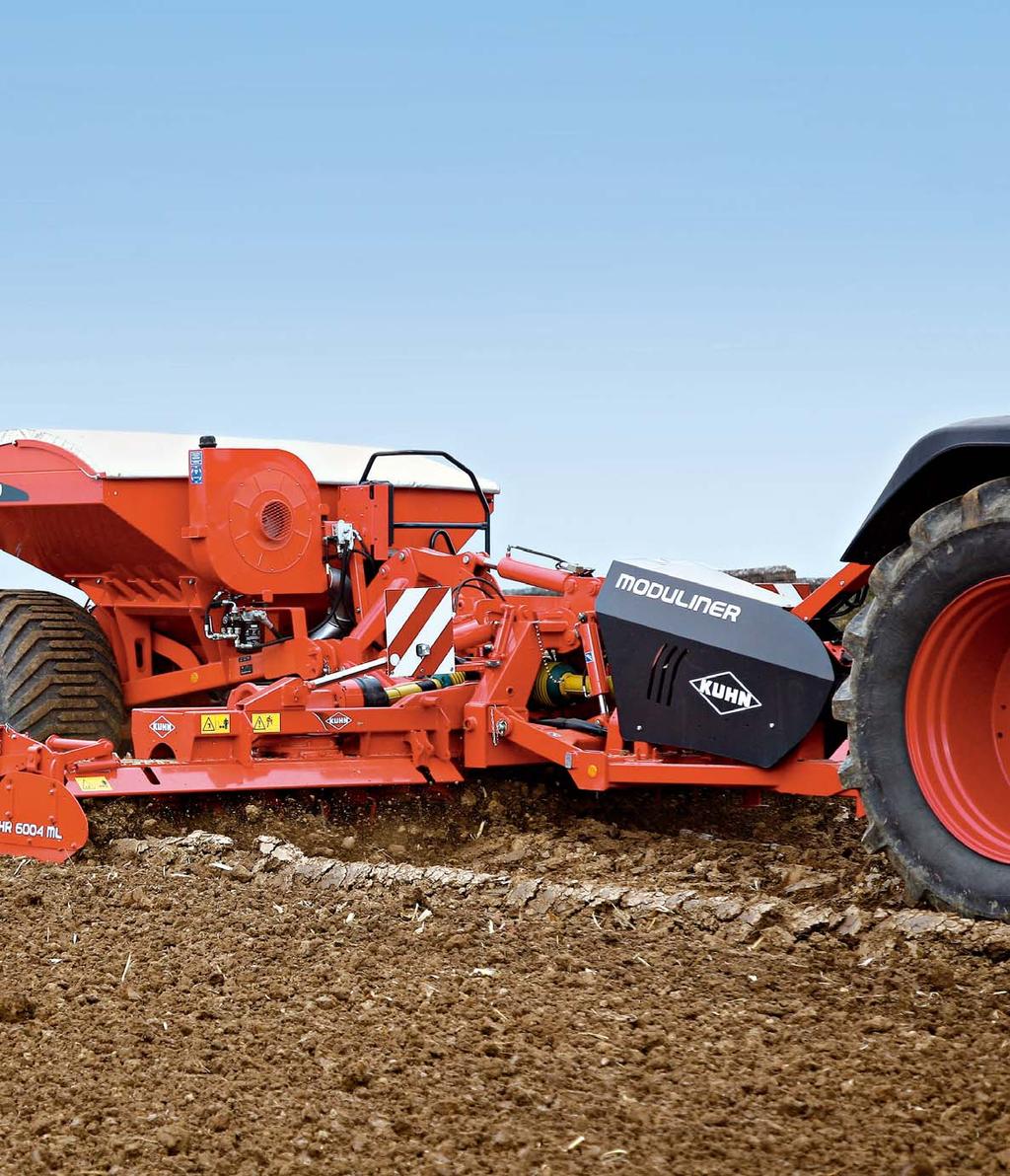

4 MODULINER HR SECÍ KOMBINACE S ROTAČNÍMI BRANAMI Příprava půdy a výsev s vysoce výkonnou secí kombinací Značka KUHN a její jí know-ho how v ob last sti se cí ch kombin inací nabízí nový stroj s oz nače ní m MODULINER. Přináší s sebou následující předno st i: vysoký pracovní výkon schopnost pracovat na půdy připravené mi nimalizačn í technikou i na zoraném vys ok á univ iverzá zálnost: pro výs ýsev obilí či jako se cí str oj pro přesný výsev. Ideální pro výkonné traktory Rotační brány HR 6004 jsou vybaveny převodovkou Pro výkon 257 kw (350 KS). 3 Vyberte si ten správný válec pro vaše podmínky Válec MAXIPACKER: Ø 535 mm VÝJIMEČNÝ! Utužování výsevního řádku: válec PACKLINER Rovnoměrné rozložení hmotnosti přispívá k omezení vytlačování stop traktoru i k vytváření rovnoměrné struktury půdy na celém poli.

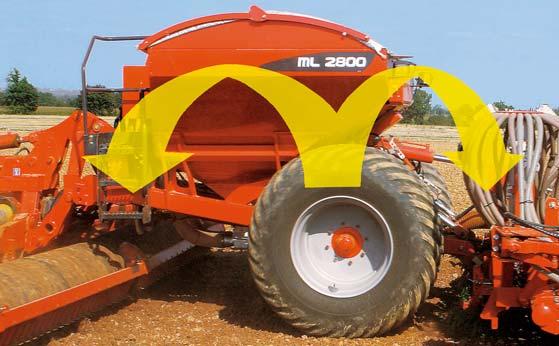

5 Velký zásobník na osivo přináší úsporu času Základní zásobník na osivo o objemu 2800 lze pomocí nástavby zvětšit až na objem 3500 litrů, tedy přibližně 2500 až 3000 kg pšeničného zrna. Velmi velký zásobník (2,80 m) a velice nízká výška pro plnění znamenají snadnější manipulaci se všemi typy osiva, bez ohledu na balení či zařízení pro plnění. Plnící šnek: naplnění zásobníku za 6-8 minut. Sklopný, z nerezavějící oceli. Volitelné zařízení. Zachování struktury půdy pro rovnoměrné vzcházení osiva Lepší přemístění zátěže a snadný průjezd po poli pomocí kypřičů stop s disky. Díky stroji MODULINER a jeho systému nastavení přítlaku bude rovnoměrnost Vašeho výsevu bezkonkurenční. Tento výjimečný systém převádí váhu ze zásobníku na válec rotačních brán a výsevní rám. Výsledek: nedochází k utužování půdy a nevznikají stopy po kolech Rovnoměrné utužování v celém pracovním záběru, což umožňuje výborné vzcházení a úspěšný osev. Pro snazší práci s rotačními bránami a snížení potřebného výkonu traktoru lze zatížení přemístit na přední kola.

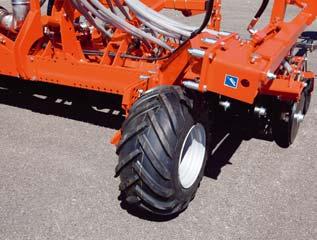

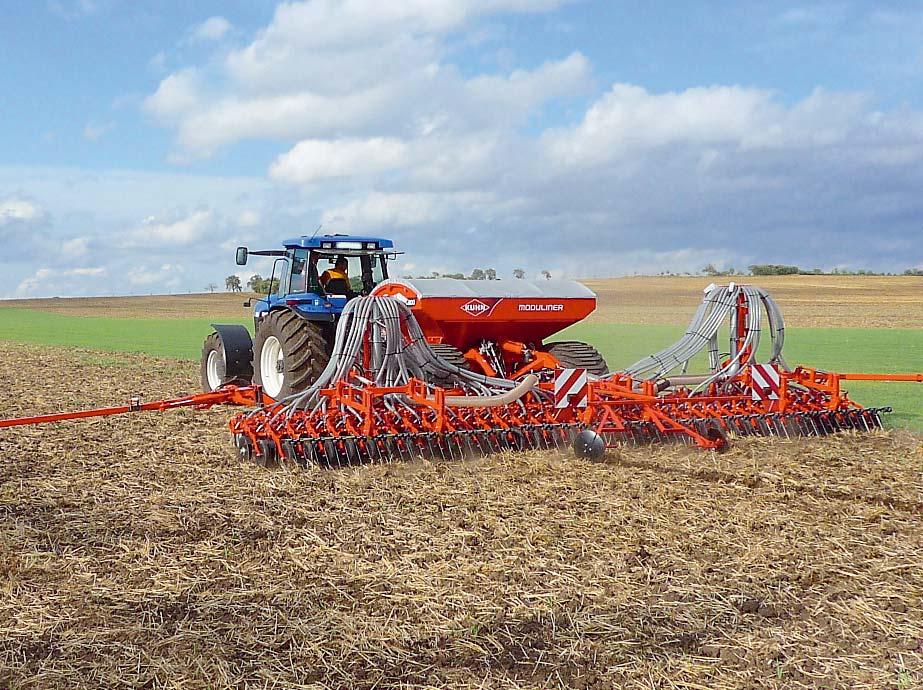

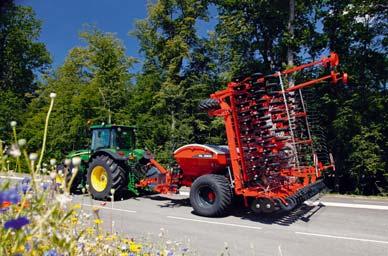

6 MODULINER SOLO SAMOSTATNÝ SECÍ STROJ Pro osev 100 hektarů denně MODULINER SOLO je určen pro velké podniky zaměřené na pěstování obilovin nebo pro podniky se smíšenou výrobou a je ideálním prostředkem pro dosažení vysokého pracovního výkonu při zajištění vynikající kvality výsevu. Se strojem MODULINER SOLO můžete pracovat až v záběru 9,00 m s traktorem o výkonu od 103 kw (140 KS). 5 Vynikající kopírování terénu Výsevní rám je uchycen uprostřed třetího bodu. Zvnějšku je před rámem vždy jedno kolo, a to za účelem lepšího hloubkového vedení na nerovném povrchu. Extra široký pracovní záběr, při přepravě však extrémně kompaktní Získejte pracovní výkon i provozní pohodlí. S přepravní šířkou 3,00 m (3,50 m pro model 9,00 m) je přejíždění na další pole velice snadné.

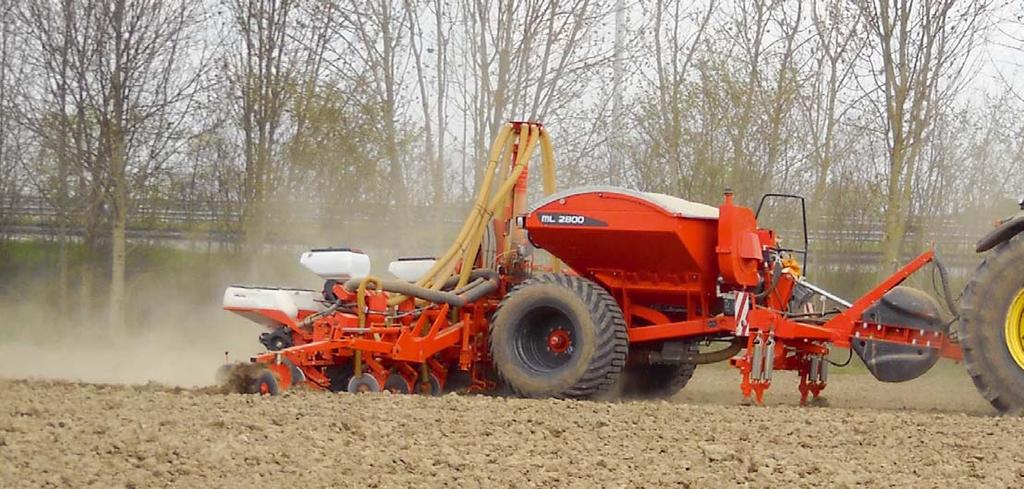

7 Optimální stavebnicový systém 6 MODULINER + MAXIMA 2 : kombinace hnojení a setí Úspora paliva i hnojiva Kombinace setí a hnojení omezuje počet jízd a tím spotřebu paliva. Cílenou aplikací hnojiva zvýšíte produktivitu a snížíte dávky hnojiva. Klíčky potřebují v půdě dostatečnou zásobu minerálů: - rovnoměrný vzrůst rostlinek usnadňuje následnou práci s využitím postřikovačů - rychlejší zakrývání půdy a méně místa pro plevel - rychlé klíčení je pro vás výhodou. Hnojení pod botku = vyšší výnosy kukuřice až o 1t sušiny/ha nebo 6 q/ha Zdroj: Les culturales (2011)

8 MODULINER Špičková technologie pro přesný výsev i při vysoké rychlosti Značka KUHN nabízí SEEDFLEX 7 SEEDFLEX je poněkud jiná secí te ch nika s přesazeně uspořádanými dvojitými dis isky pro rychlý a přesný výsev, v kdy poskytuje: - výjimečnou přesnost výsevu; - snadný pohyb po jakékoliv půdě; - výjimečný secí výkon na zkypřené nebo lehce zpracované půdě. Se SEE DFLEX má šanci na úspěch každé zr nko! 5pr avid idel pro přes ný výs ýsev Rychlý a přesný výsev ve všech podmínkách - Vzdálenost předsazení disků 35 cm usnadňuje práci i tam, kde je hodně posklizňových zbytků i v obtížných pracovních podmínkách. - Přítlačná kolečka se používají pro kontrolu hloubky výsevu řádek po řádku a zlepšují kontakt půdy a osiva za účelem rychlého a dynamického klíčení. - Úhel otevření disků je malý, aby se nerozprašovala půda a je také snadnější uzavřít brázdy i při velké rychlosti směrem dopředu. Dodrže ní hlo ubky setí Zpraco acován vání zbyt bytků rostl tlin Pro stř edí pro osiv sivo/p o/půdu Dod drže ržení hus toty a roz ozlože ožení Zakořenění Intenzivní používání s velmi nenáročnou údržbou - Přesazené nastavení disků zajišťuje čisté otevření výsevní drážky. Přesah disků se zachovává i po mnoha hodinách práce. SEEDLINER - Provedení čepů z oceli a paralelogram nevyžadují žádnou údržbu. - Centrální nastavení hloubky výsevu za účelem jednoduché a rychlé adaptace dle různých typů osiva.

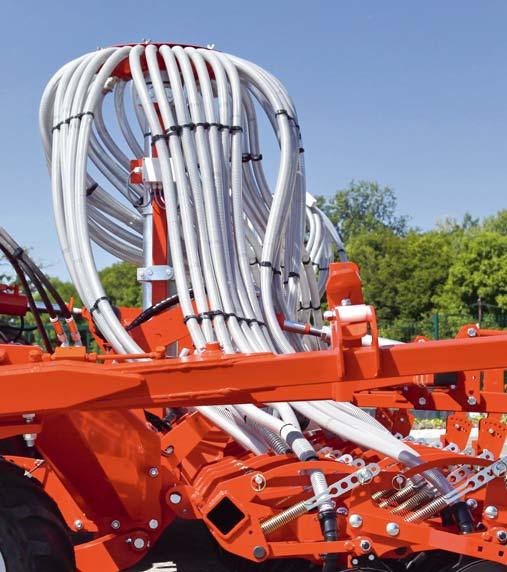

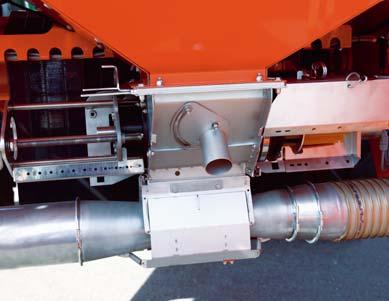

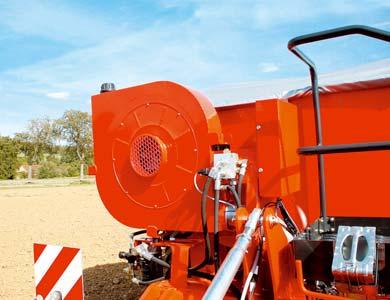

9 Spolehlivé dávkování díky systému VENTA Systém VENTA je známý díky své jednoduchosti a přesnosti. - Centrální nastavení dávkovaného množství pomocí turniketů: přesné, rovnoměrné a proporcionální - Pneumatické rozvádění zrnek pro rovnoměrnou distribuci v rozdělovací hlavě. Specifická výhoda UNIVERZÁLNÍHO ZAŘÍZENÍ" Jedno nastavení pro změnu typu osiva nebo hnojiva, není třeba měnit žádný modul. - dávkované množství od 1 kg do více než 400 kg/ha. - snadné odpojení čechrače bez použití nářadí. Vysejte řepku, bob a hrách, aniž by bylo nutné odstranit dávkovací jednotku! 8 Turniketové dávkování: přesné dodržování vysévaného množství a přesnosti rozvádění osiva Dávkovací jednotka je odolná vůči nárazům, vibracím a naklánění. Díky pomalým otáčkám turniketu lze bezvadně dodržovat množství stanovené při zkoušce výsevku. Úspora paliva: pohon ventilátoru VARIO Pohon VARIO je funkční od 800 rpm. (min -1 ). Ekonomický a praktický. Ventilátor poskytuje značnou možnost poklesu průtoku, což je dobré pro zabezpečení kvalitu výsevu. Ventilátor je řízen nezávislým hydraulickým okruhem stroje díky čerpadlu upevněnému přímo na traktoru nebo na rotačních branách u MODULINER HR: - přivádění oleje pro pohon dávkovacích jednotek; - žádný kloubový hřídel; - není třeba odpojovat kloubový hřídel při otáčení na souvrati.

10 MODULINER ULTRA jednoduché řízení výsevu 9 Řízení výsevu na dosah ruky Více prostoru v kabině díky terminálu ISOBUS! KUHN ISOBUS CCI 100 nebo terminál ISOBUS ve vašem traktoru řídí všechny Vaše stroje kompatibilní s ISOBUS jen pomocí špiček vašich prstů. Terminál CCI 100: vysoce praktické řešení! - barevný displej - dotykový displej - úhlopříčka 21 cm pro lepší viditelnost. CCI 100 box pro vaše pohodlí!

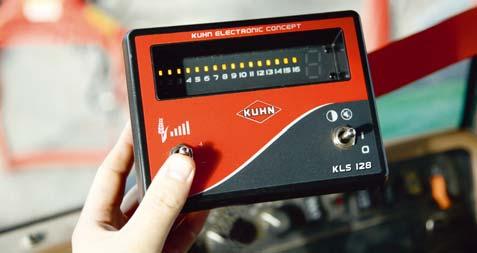

11 ELEKTRONIKA U ZNAČKY KUHN usnadňuje výsev KLS 128 Sledujte setí řádek po řádku Sledujte průchod osiva prostřednictvím senzorů namontovaných na semenovodech: Žádné riziko ucpávání a naprosto bezpečné setí! 10 Zjednodušení secích operací pro snadnější práci Kontrolujte osivo s pomocí ISOBUS: - přesné řízení rychlosti aplikace - sledování parametrů setí - symetrické či asymetrické označování kolejových řádků - práce s polovičním záběrem - plně automatické ovládání obrátky na souvrati = mnohem pohodlnější řízení.

12 TECHNICKÉ ÚDAJE MODULINER HR MODULINER SOLO Rotační brány integrované - Hřeby hřeby jsou opatřené povlakem DURAKUHN - Přetěžovací spojka 2 - Hlavní kloubový hřídel Válce Walterscheid P600 Prodloužený interval údržby MAXIPACKER nebo PACKLINER Kapacita zásobníku na osivo (přibližně) (l) 2800 (3500 s nástavbou) Pracovní záběr (m) 6,00 6,00 8,00 9,00 Počet řádků / vzdálenost řádků (cm) 48 nebo 40 / 12,5 nebo / 12,5 64 / 12,5 72 / 12,5 Přepravní šířka (m) 3,09 3,00 3,00 3,50 Výška plnění nad zemí (přibližně) (m) 2,00 od země Šířka zásobníku (m) 2,80 Pneumatiky nosného rámu ML /40-26,5 600/55-26,5 volitelně: 800/40-26,5 800/40-26,5 Brzdy* hydraulické nebo pneumatické Dávkovací jednotka 2 Hydraulické řízení Signál rychlosti sériově přes radar na řídící desce Připojení Kat. 3 a 4 tažná oj nebo závěs ISO nebo horní závěs Ventilátor Samostatná hydraulika VARIO s otáčkami 750 a 1000 min -1 nebo hydraulický systém traktoru Secí jednotka dvojdisková botka SEEDFLEX: paralelogramové vedení s kolem pro hloubkové vedení Stěrky vnitřních disků sériově karbidové destičky Nastavení hloubky výsevu Centrální Nastavení přítlaku na botku Centrální Zavlačovač 2 ks se střižným šroubem T nebo s nonstop jištěním Zavalčovač stop od kol traktoru Nadstandardní vybavení Výsevní zavlačovač* Sériově Boční znamenáky s jištěním proti najetí na překážku* sériově, skládání dozadu volitelně Odpojování řádků pro značení kolejových řádků 2 x 2 řádky Výstražné zařízení a světla* Standard Přibližná hmotnost (kg) Elektronické vybavení* ISOBUS: s/bez CCI terminálu QUANTRON S box 175 box Elektronické řízení aplikační rychlosti, rychlost měřena radarem modulace rychlosti aplikace - Elektronické funkce Měření začátku a konce - monitorování stavu osiva v zásobníku, dávkovací jednotky a ventilátoru - denní počítadlo - přepínání pro kolejové řádky, vypínání 2 x 2 řádky Požadované hydraulické zařízení Jeden dvojčinný okruh a 1 volná vratka nebo přípojka Load Sensing Jeden dvojčinný okruh pro boční znamenáky Jeden dvojčinný okruh pro zvedání výsevního rámu Jeden dvojčinný okruh pro skládání *Standardní i volitelné příslušenství se může v jednotlivých zemích lišit Volitelné vybavení: Nástavba zásobníku Preemergentní znamenáky Přední přítlačná kolečka 1 pár dodatečných kypřičů stop (MODULINER SOLO) - Kypřiče stopy v diskovém provedení - Extra uzavírací ventil pro kolejové řádky Stěrky přítlačných kol Souprava pracovních světel - monitorovací zařízení KLS 128 Plnící šnek Originální díly, vyplatí se! Nože rotační brány - lisovaná borová ocel - velký profil s vyšší odolností proti opotřebení (tloušťka 16 mm) - hřeby s větším a plynulým zakřivením, vysoká odolnost proti ohnutí - značné ohnutí: upraveno na vysoké pracovní rychlosti - velmi pružné hřeby, extrémně odolné proti zlomení a nárazům - hřeby Optimix: bezorebná příprava půdy pomocí šikmých hřebů Obj. č. K / K Obj. č. K / K povlakované hřeby (DURAKUHN) Obj. č. K / K hřeb Optimix Stěrky - povlakovány antiabrazivním oxidem wolframu - jednostranné použití Díl č pro standardní válce Díl č pro válce Maxi Připevnění do nejtvrdších podmínek KUHNSET, ideální sestava originálních dílů. Spojovací kus: obj. č Závlačka: obj. č Bezpečnostní kolík: obj. č Některé stroje mají značnou hmotnost. Berte vždy v úvahu celkovou hmotnost traktoru, jeho nosnost a maximální zatížení na nápravu. Zatížení přední nápravy traktoru musí činit minimálně 20% pohotovostní hmotnosti traktoru. Náš stroj je vyroben ve shodě s evropskými předpisy pro strojní zařízení, platnými v členských státech Evropské unie. V zemích mimo EU naše stroje vyhovují bezpečnostním předpisům těch zemí, kterých se to týká. Některá bezpečnostní zařízení mohou být odstraněna, aby náš prospekt umožnil jasnější zobrazení. Za žádných okolností by neměl být stroj v provozu bez nezbytných bezpečnostních zařízení (podle specifikací v montážních instrukcích a návodu k obsluze). Ponecháváme si právo změny jakékoliv konstrukce, technických údajů nebo seznamu materiálů bez dalšího oznámení. Naše modely a obchodní značky jsou patentované ve více než jedné zemi. Registrovaná ochranná značka (y) v jedné nebo několika zemích. VÁŠ PRODEJCE KUHN: - - S ohledem na ochranu životního prostředí je tento prospekt vytištěný na papír, který neobsahuje chlor. / Vytištěno ve Francii CZ Copyright KUHN 2012 KUHN S.A. - F Saverne Cedex
