1 PROGRAMOVATELNÉ AUTOMATY PERIFERNÍ MODULY NA SBĚRNICI CIB TXV

2 Periferní moduly CIB Periferní moduly na sběrnici CIB TXV vydání prosinec 2010 OBSAH 1. ÚVOD Sběrnice CIB CIB MASTER Konfigurace mastera Struktura předávaných dat Napájení CIB sběrnice CIB JEDNOTKY ADC2-40M DA2-22M DAC2-04B DAC2-04M DIM FCC HC2-01B/AC HC2-01B/DC IART IDRT IM2-140M IM2-20B IM2-40B IM2-80B KEY KEY2-01R LBC2-02M LM2-11B RCM SA2-01B SA2-02B SA2-02M SA2-04M SA2-012M SOPHY SOPHY2-L WMR WSB WSB WSB C-AQ-0001R C-AQ-0002R C-AQ-0003R C-AQ-0004R TXV

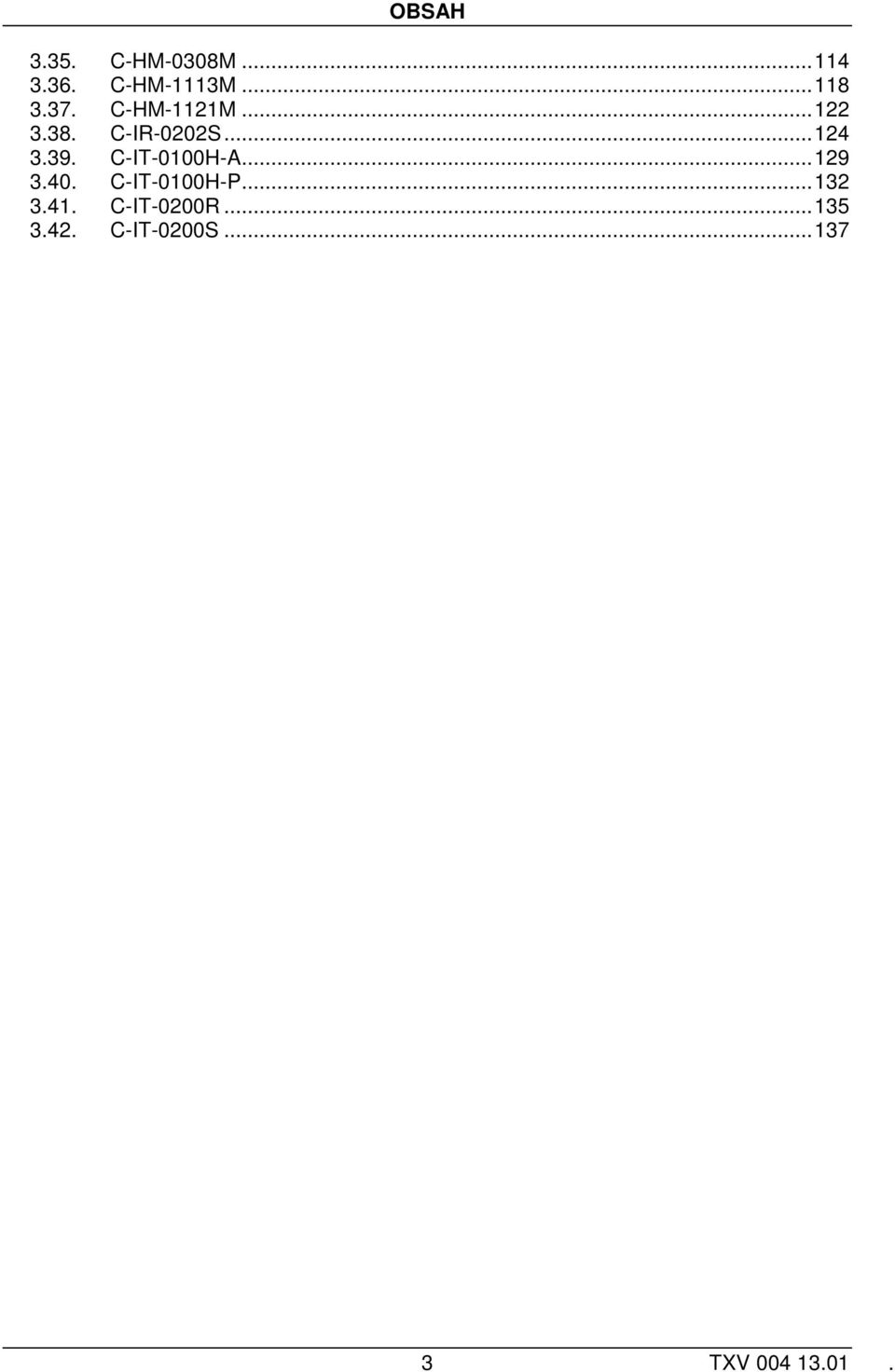

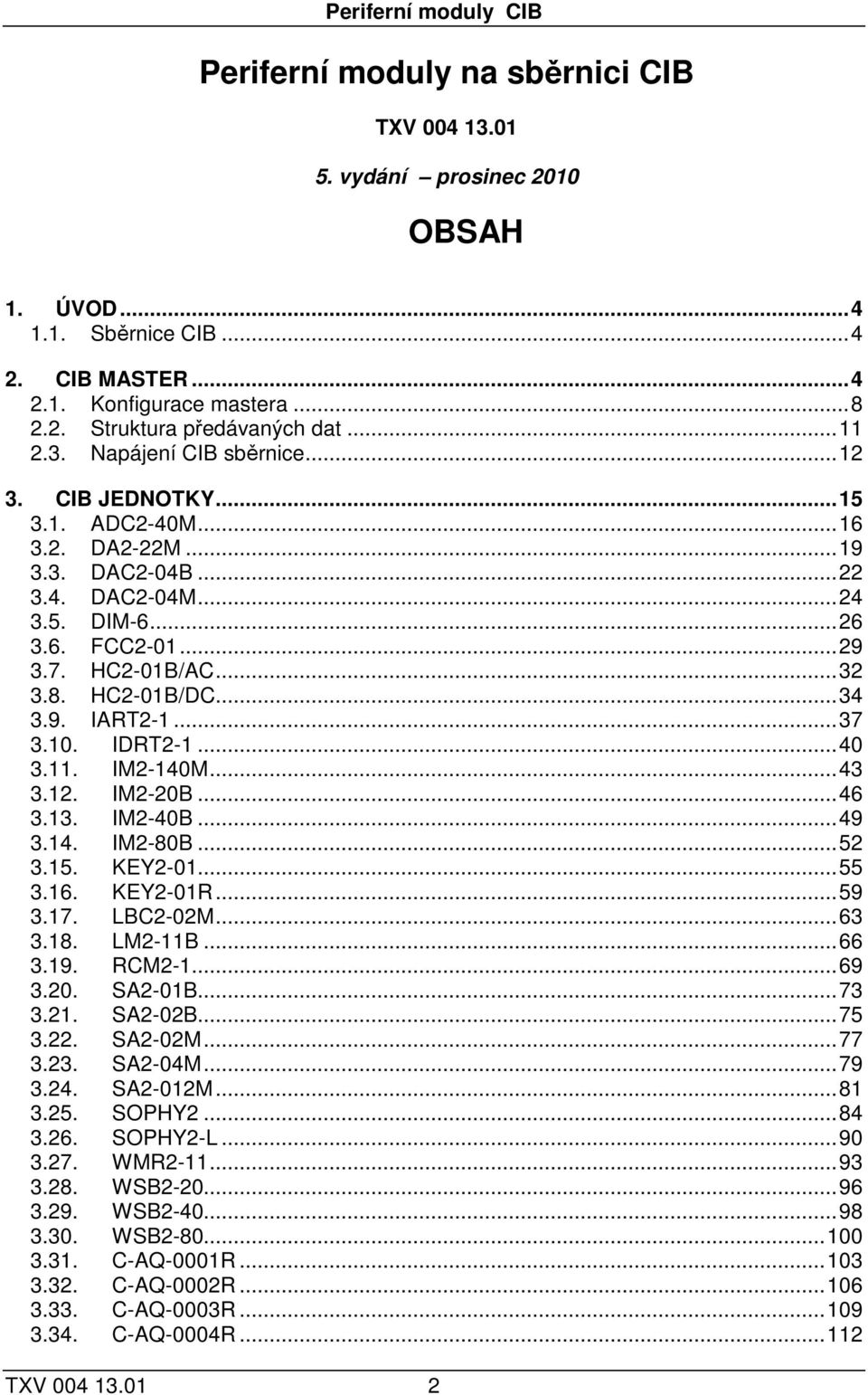

3 OBSAH C-HM-0308M C-HM-1113M C-HM-1121M C-IR-0202S C-IT-0100H-A C-IT-0100H-P C-IT-0200R C-IT-0200S TXV

4 ÚVOD 1. ÚVOD Příručka má za cíl seznámit uživatele PLC Tecomat Foxtrot s moduly vytvářejícími sběrnici CIB. Poskytuje informace o základních parametrech modulů a jejich obsluze Sběrnice CIB Sběrnice CIB (Common Instalation Bus) je dvouvodičová instalační sběrnice. Tímto úsporným dvouvodičovým vedením je CIB sběrnice (CIB moduly) napájena i je na něm realizována (modulována) komunikace. Sběrnice CIB je vždy tvořena jedním řídícím masterem sběrnice a až 32 podřízenými slave periferními moduly (jednotkami). Master sběrnice může být realizován jako interní modul centrální jednotky, nebo jako externí modul pro montáž na lištu rozvaděče. CIB periferní moduly jsou realizovány v několika provedeních, jak pro instalaci do interieru, tak v provedení pro montáž na lištu do rozvaděčů. Tab. 1.1 Základní parametry CIB sběrnice Počet vodičů *) 2 Průřez vodičů *) min. 0.8 mm 2 Topologie *) Libovolná Vzdálenost mastera od CIB modulu max. 500m Jmenovitá napětí 24V a 27.2V DC Přenosová rychlost 19,2 kb/s *) Pro instalaci sběrnice CIB je doporučeno použít kroucené stíněné kabely s průřezem žil alespoň 0,8 mm 2, např. J-Y(St)Y1x2x0,8. Průřez a topologii je potřeba volit s ohledem na úbytky napětí na kabelech podle instalovaných CIB modulů. Bližší specifikace a příklady zapojení CIB sběrnice viz. Příručka projektanta systemů Foxtrot (TXV ). POZNÁMKA : V souvislosti s CIB sběrnicí je označení CIB periferní modul totožné a rovnocenné s označením CIB periferní jednotka. 2. CIB MASTER CIB master realizuje komunikaci s CIB periferními jednotkami a získaná data předává po systémové komunikační sběrnici TCL2 do nadřízené centrální jednotky. Master je relizován ve dvou podobách. Buď jako interní periferní modul centrálních jednotek CPU Tecomat Foxtrot (CP-1004, CP-1005, CP-1014, CP-1015, CP-1016), kde je označen jako modul MI2-01M. Nebo jako externí periferní modul systémové sběrnice TCL2 s označením MI2-02M. Interní modul MI2-01M obsahuje 1 CIB linku (32 jednotek), externí modul MI2-02M obsahuje 2 CIB linky (2 x 32 jednotek). CPU Tecomat Foxtrot umožňuje celkem obsloužit 9 CIB linek. Jednu CIB linku pomocí interního CIB mastera MI2-01M a až 8 externích CIB linek pomocí 4 externích CIB masterů MI2-02M. TXV

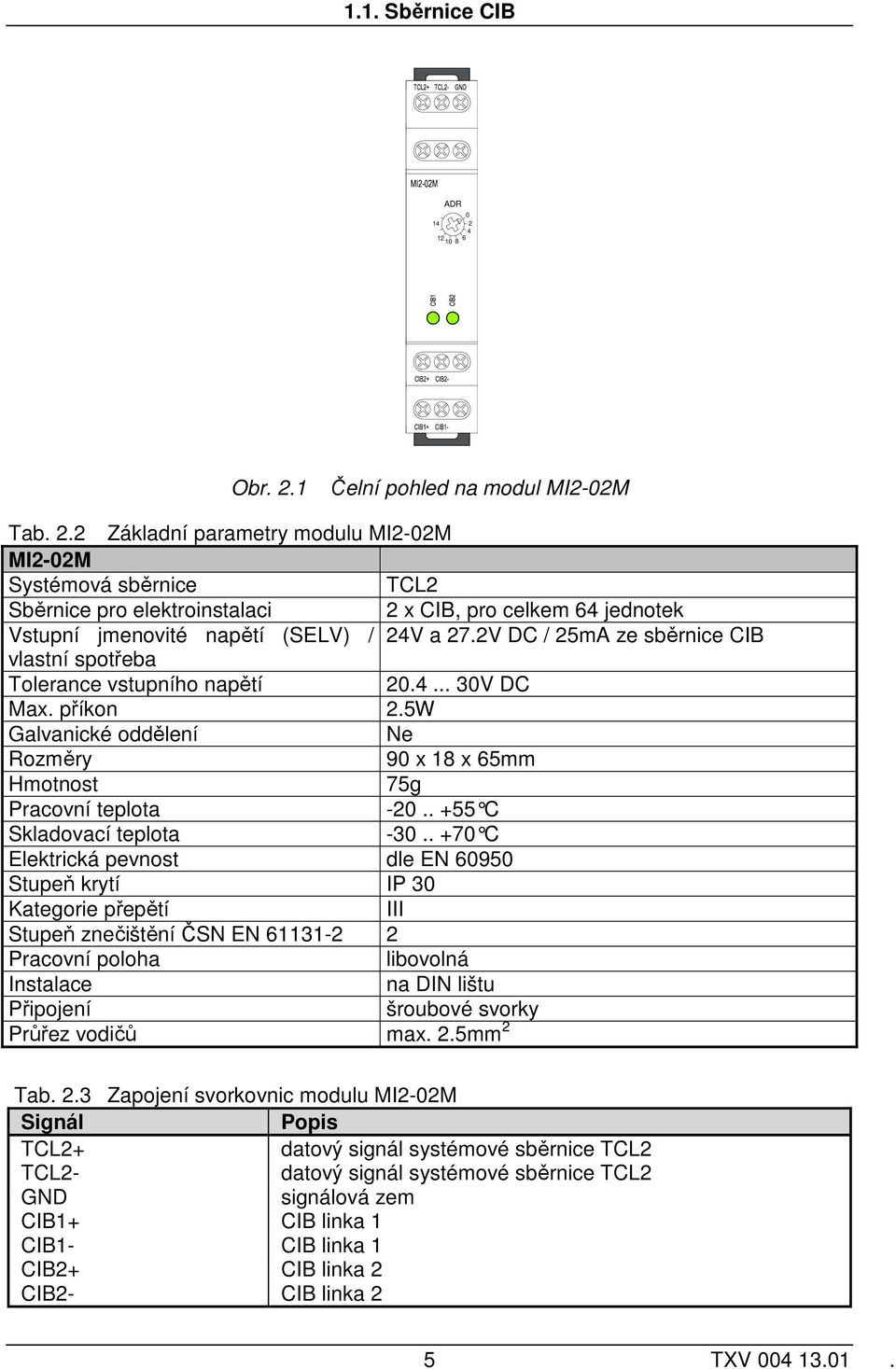

5 1.1. Sběrnice CIB ADR Obr. 2.1 Čelní pohled na modul MI2-02M Tab. 2.2 Základní parametry modulu MI2-02M MI2-02M Systémová sběrnice TCL2 Sběrnice pro elektroinstalaci 2 x CIB, pro celkem 64 jednotek Vstupní jmenovité napětí (SELV) / 24V a 27.2V DC / 25mA ze sběrnice CIB vlastní spotřeba Tolerance vstupního napětí V DC Max. příkon 2.5W Galvanické oddělení Ne Rozměry 90 x 18 x 65mm Hmotnost 75g Pracovní teplota C Skladovací teplota C Elektrická pevnost dle EN Stupeň krytí IP 30 Kategorie přepětí III Stupeň znečištění ČSN EN Pracovní poloha libovolná Instalace na DIN lištu Připojení šroubové svorky Průřez vodičů max. 2.5mm 2 Tab. 2.3 Zapojení svorkovnic modulu MI2-02M Signál Popis TCL2+ datový signál systémové sběrnice TCL2 TCL2- datový signál systémové sběrnice TCL2 GND signálová zem CIB1+ CIB linka 1 CIB1- CIB linka 1 CIB2+ CIB linka 2 CIB2- CIB linka 2 5 TXV

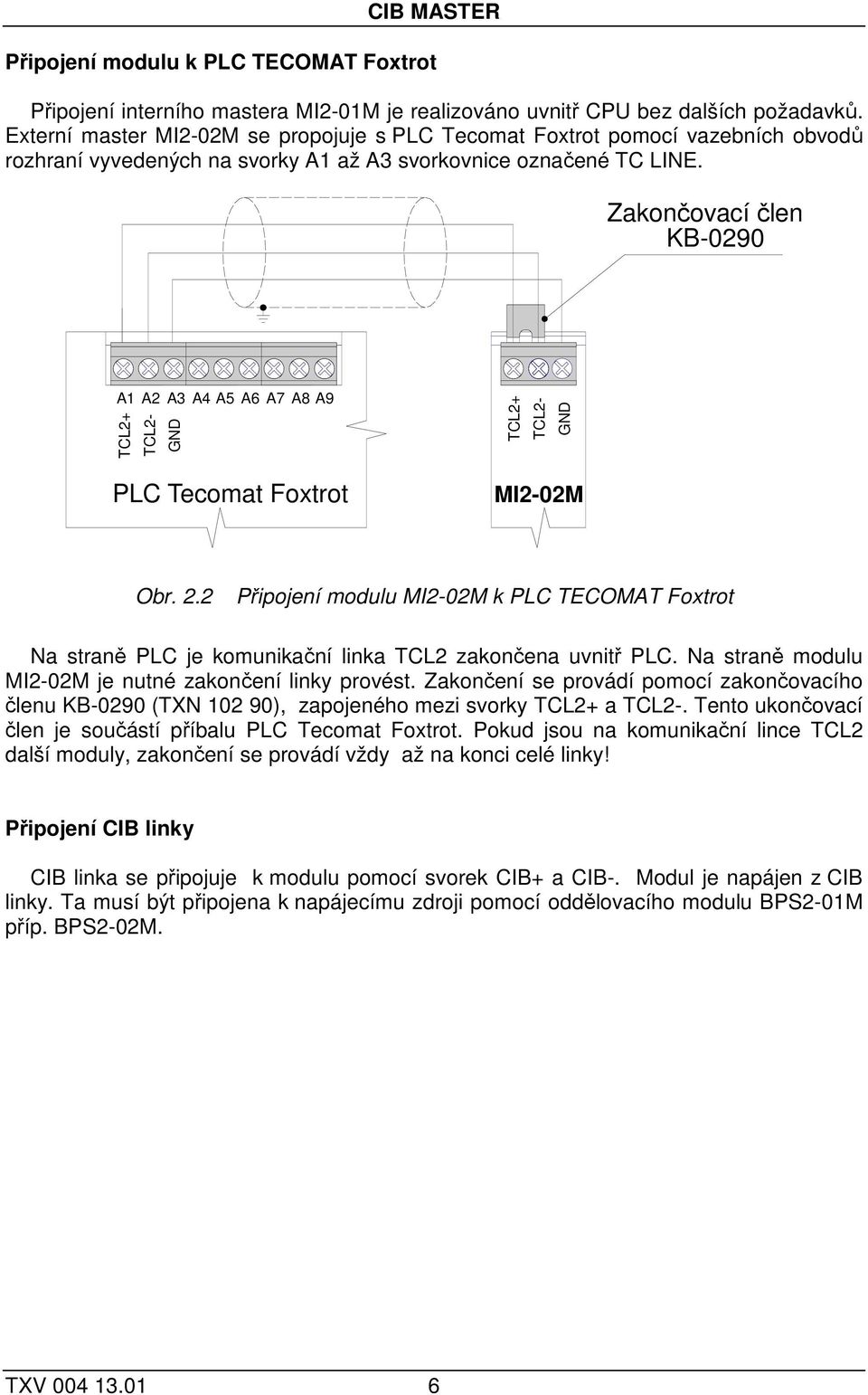

6 CIB MASTER Připojení modulu k PLC TECOMAT Foxtrot Připojení interního mastera MI2-01M je realizováno uvnitř CPU bez dalších požadavků. Externí master MI2-02M se propojuje s PLC Tecomat Foxtrot pomocí vazebních obvodů rozhraní vyvedených na svorky A1 až A3 svorkovnice označené TC LINE. Zakončovací člen KB-0290 A1 A2 A3 A4 A5 A6 A7 A8 A9 TCL2- TCL2+ TCL2- GND TCL2+ GND PLC Tecomat Foxtrot MI2-02M Obr. 2.2 Připojení modulu MI2-02M k PLC TECOMAT Foxtrot Na straně PLC je komunikační linka TCL2 zakončena uvnitř PLC. Na straně modulu MI2-02M je nutné zakončení linky provést. Zakončení se provádí pomocí zakončovacího členu KB-0290 (TXN ), zapojeného mezi svorky TCL2+ a TCL2-. Tento ukončovací člen je součástí příbalu PLC Tecomat Foxtrot. Pokud jsou na komunikační lince TCL2 další moduly, zakončení se provádí vždy až na konci celé linky! Připojení CIB linky CIB linka se připojuje k modulu pomocí svorek CIB+ a CIB-. Modul je napájen z CIB linky. Ta musí být připojena k napájecímu zdroji pomocí oddělovacího modulu BPS2-01M příp. BPS2-02M. TXV

7 1.1. Sběrnice CIB CIB1 CIB+ CIB- A1 A2 A3 A4 A5 A6 A7 A8 A9 B1 B2 B3 B4 B5 B6 B7 B8 B9 TCL2+ GND +24V CIB1+ TCL2- CIB1- RxD TxD RTS TC LINE 24 V DC CIB LINE CH1/RS-232 BPS2-01M RUN ERROR ETHERNET MODE CP-1004 DIGITAL OUTPUTS COM1 DO0 DO1 DO2 COM2 DO3 DO4 DO5 GND DI0 DI1 DI2 DI3 DI4 AI0 DI5 AI1 DI6 AI2 DI7 AI3 DIGITAL/SPECIAL INPUTS DIGITAL/ANALOG INPUTS CH2 OPTIONAL SUBMODULE (e.g. RS-232, RS-485) +5V +5V GND GND BT+ TxRx+ RxD RTS BT- CTS TxRx- TxD TxRx- TxRx V 0V INELS + _ C1 C2 C3 C4 C5 C6 C7 C8 C9 D1 D2 D3 D4 D5 D6 D7 D8 D9 NAPÁJENÍ 24 VDC Obr. 2.3 Připojení MI2-01M v rámci CP-1004 k CIB lince pomocí BPS2-01M CIB2 CIB1 CIB1+ CIB2+ TCL V +27V GND GND CIB1+ CIB1- CIB2+ CIB2- CIB1- CIB2- TCL2- ADR GND MI2-02M CIB1 8 CIB Out 27 VDC CIB1 CIB2 BPS2-02M VOUT 27 VDC CIB1 CIB2 VIN 27 VDC Batt 24 VDC R input 27 VDC Battery 24 V NAPÁJENÍ 27,2 VDC ZÁLOŽNÍ AKUMULÁTOR 24 V Obr. 2.4 Připojení MI2-02M k CIB lince pomocí BPS2-02M 7 TXV

8 CIB MASTER Komunikační parametry Modul s CPU komunikuje pomocí zpráv systémové komunikační linky TCL2. Parametry komunikace jsou pevně dány specifikací linky TCL2. Z hlediska adresace je CIB linka interního mastera MI2-01M pevně mapována do rámu číslo 0, pozice 2. Pro CIB linky externího mastera MI2-02M se provádí nastavení komunikační adresy pomocí otočného přepínače na čelním krytu modulu. Nastavením adresy se provede jednoznačné zaadresování na komunikační sběrnici TCL2. Toto zaadresování je nutné provést v součinnosti se znalostí adres ostatních účastníků (periferních modulů) na sběrnici TCL2 tak, aby nedošlo k adresní kolizi. V připojeném PLC Tecomat pak bude modul MI2-02M (resp. jeho 2 CIB linky) namapován vždy do rámu číslo 3, pozice linky CIB1 bude schodná s nastavenou adresou otočného přepínače, pozice linky CIB2 pak bude schodná s nastavenou adresou otočného přepínače + 1. Indikace Pro interní master nejsou na CPU vyvedeny žádné indikační prvky. Na externím masteru jsou na čelním panelu modulu umístěny dvě indikační LED, CIB1 a CIB2, každá pro signalizaci provozu na jedné CIB lince. Pokud příslušná LED svítí trvale zeleně, je CIB linka v režimu HALT (neobsluhuje připojené jednotky). Pokud LED zeleně bliká, je modul v režimu RUN (obsluhuje jednotky) a všechny obsluhované jednotky komunikují. Pokud v režimu RUN LED problikává i červeně, signalizuje výpadek komunikace s některou obsluhovanou jednotkou Konfigurace mastera Přidání mastera do konfigurace PLC Tecomat Foxtrot se provádí pomocí dialogu Konfigurace HW v Manažeru projektu. CPU Tecomat Foxtrot umožňuje obsloužit jednu CIB linku pomocí interního mastera MI2-01M a až 8 externích CIB linek pomocí 4 externích masterů MI2-02M (externí master MI2-02M obsahuje 2 CIB linky). Aktivace obsluhy interního mastera MI2-01M se provádí na záložce Centrální modul. Obr. 2.1 Aktivace obsluhy interního CIB mastera TXV

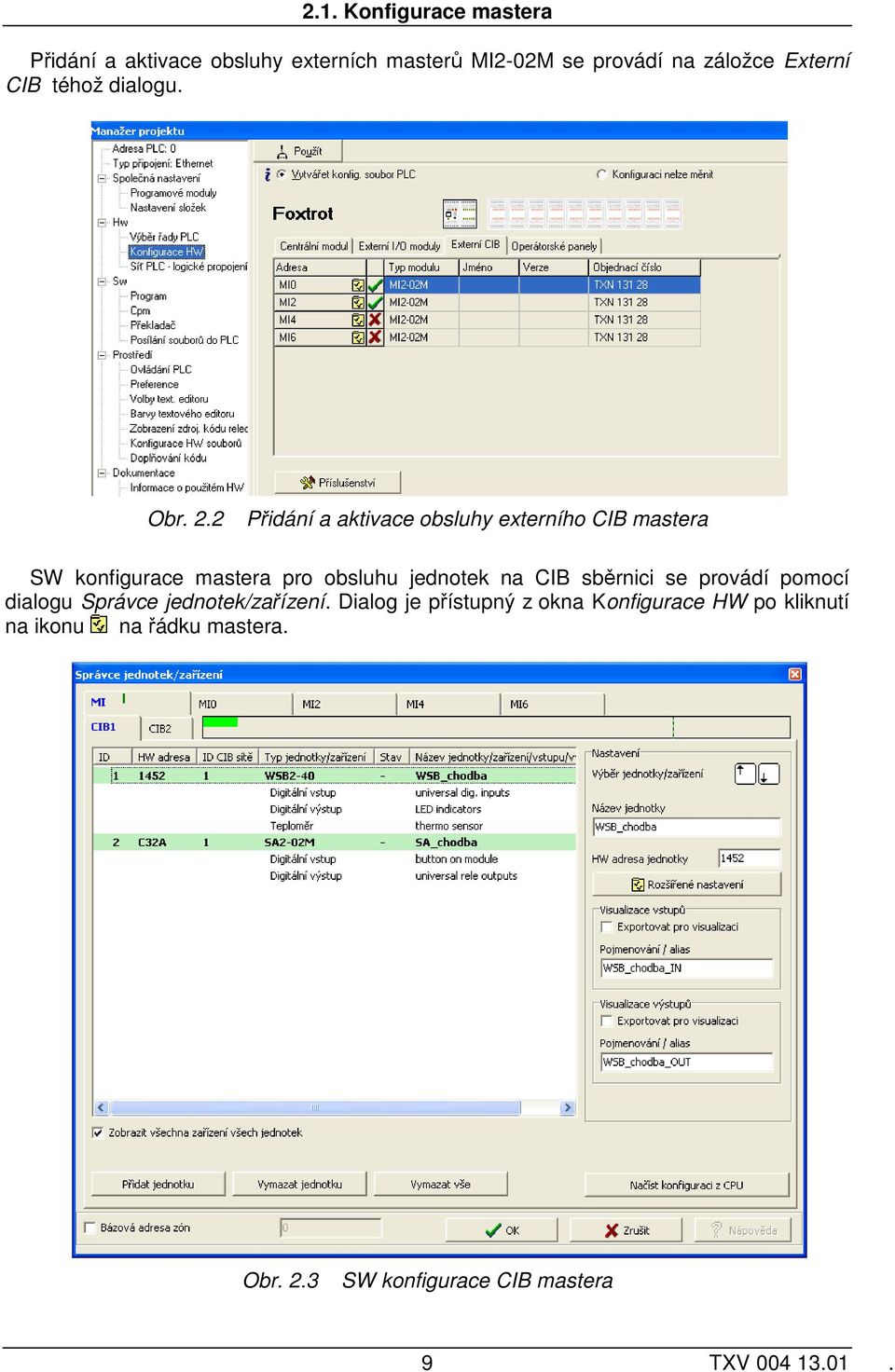

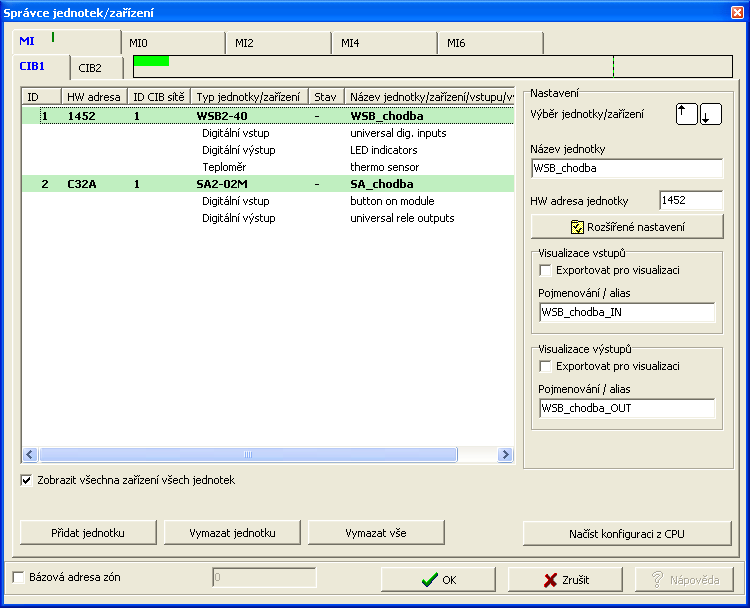

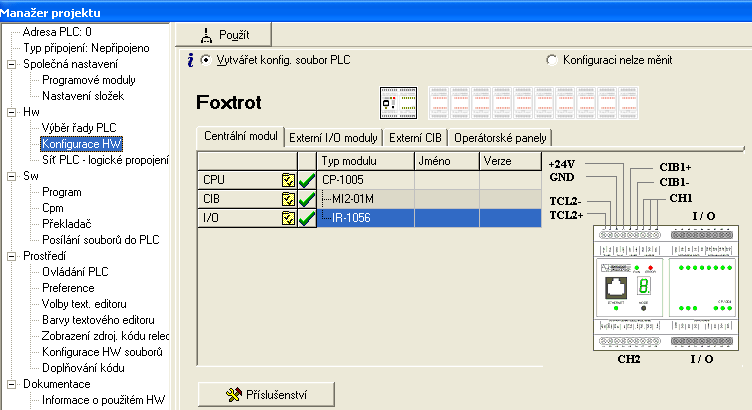

9 2.1. Konfigurace mastera Přidání a aktivace obsluhy externích masterů MI2-02M se provádí na záložce Externí CIB téhož dialogu. Obr. 2.2 Přidání a aktivace obsluhy externího CIB mastera SW konfigurace mastera pro obsluhu jednotek na CIB sběrnici se provádí pomocí dialogu Správce jednotek/zařízení. Dialog je přístupný z okna Konfigurace HW po kliknutí na ikonu na řádku mastera. Obr. 2.3 SW konfigurace CIB mastera 9 TXV

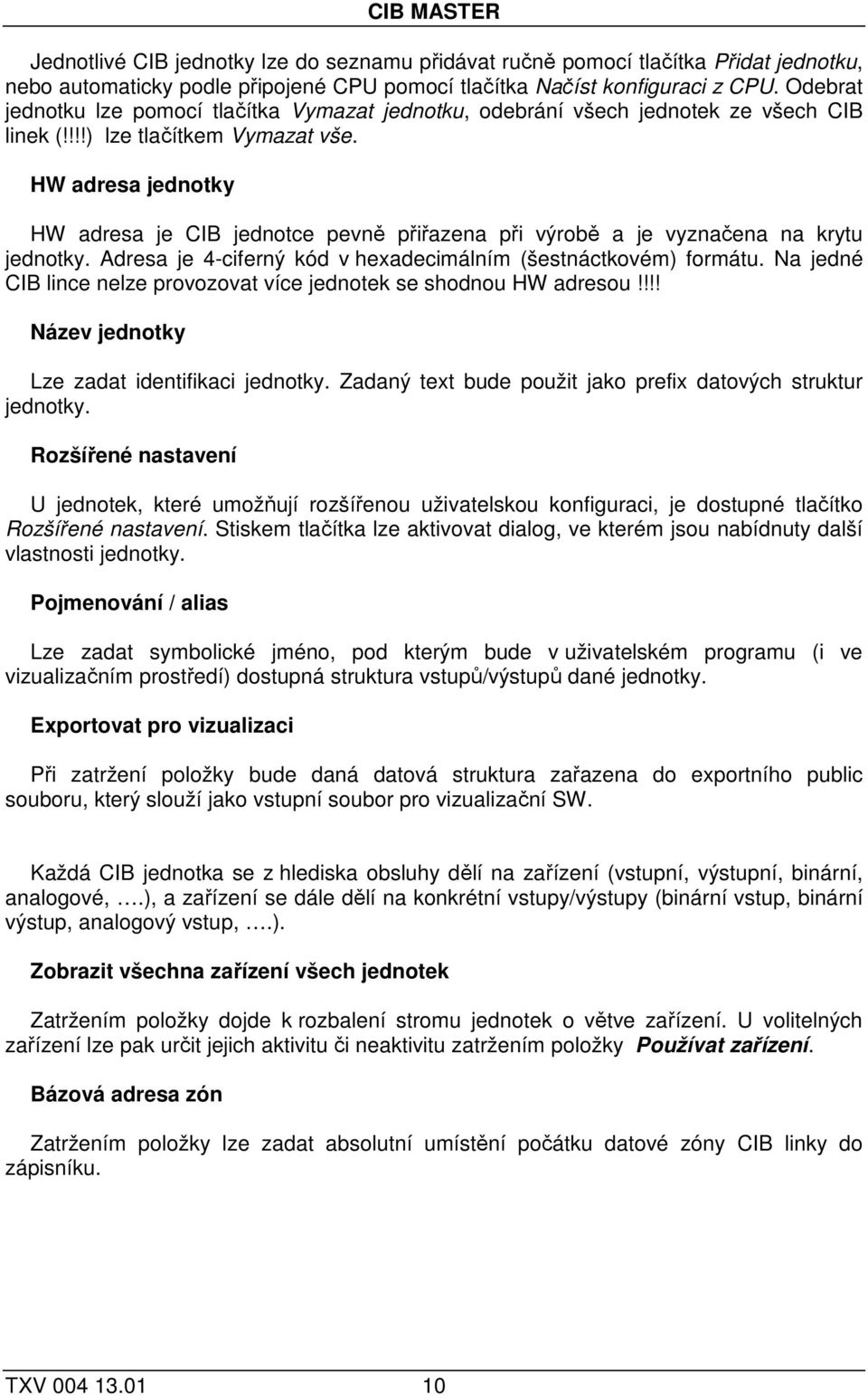

10 CIB MASTER Jednotlivé CIB jednotky lze do seznamu přidávat ručně pomocí tlačítka Přidat jednotku, nebo automaticky podle připojené CPU pomocí tlačítka Načíst konfiguraci z CPU. Odebrat jednotku lze pomocí tlačítka Vymazat jednotku, odebrání všech jednotek ze všech CIB linek (!!!!) lze tlačítkem Vymazat vše. HW adresa jednotky HW adresa je CIB jednotce pevně přiřazena při výrobě a je vyznačena na krytu jednotky. Adresa je 4-ciferný kód v hexadecimálním (šestnáctkovém) formátu. Na jedné CIB lince nelze provozovat více jednotek se shodnou HW adresou!!!! Název jednotky Lze zadat identifikaci jednotky. Zadaný text bude použit jako prefix datových struktur jednotky. Rozšířené nastavení U jednotek, které umožňují rozšířenou uživatelskou konfiguraci, je dostupné tlačítko Rozšířené nastavení. Stiskem tlačítka lze aktivovat dialog, ve kterém jsou nabídnuty další vlastnosti jednotky. Pojmenování / alias Lze zadat symbolické jméno, pod kterým bude v uživatelském programu (i ve vizualizačním prostředí) dostupná struktura vstupů/výstupů dané jednotky. Exportovat pro vizualizaci Při zatržení položky bude daná datová struktura zařazena do exportního public souboru, který slouží jako vstupní soubor pro vizualizační SW. Každá CIB jednotka se z hlediska obsluhy dělí na zařízení (vstupní, výstupní, binární, analogové,.), a zařízení se dále dělí na konkrétní vstupy/výstupy (binární vstup, binární výstup, analogový vstup,.). Zobrazit všechna zařízení všech jednotek Zatržením položky dojde k rozbalení stromu jednotek o větve zařízení. U volitelných zařízení lze pak určit jejich aktivitu či neaktivitu zatržením položky Používat zařízení. Bázová adresa zón Zatržením položky lze zadat absolutní umístění počátku datové zóny CIB linky do zápisníku. TXV

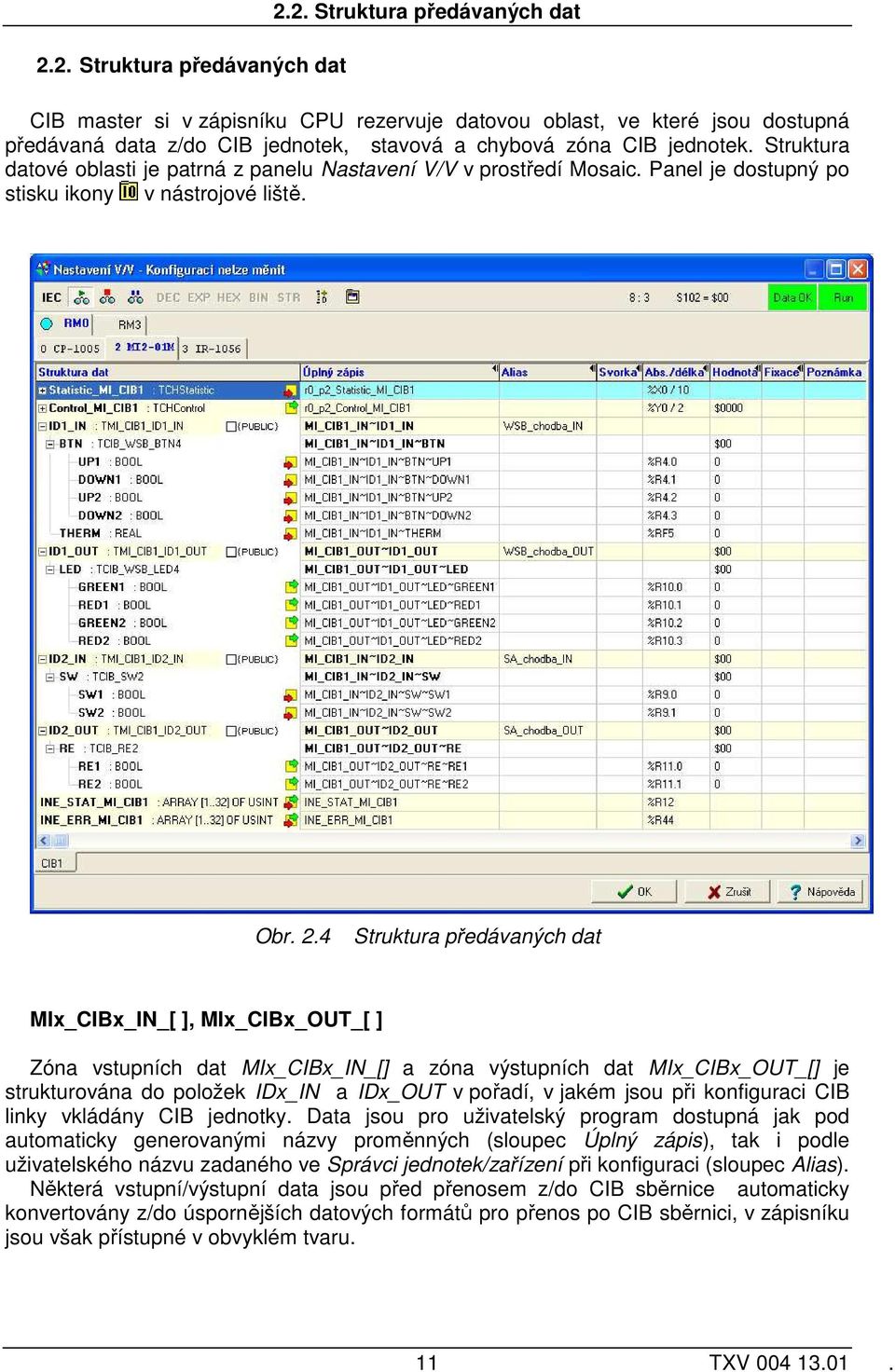

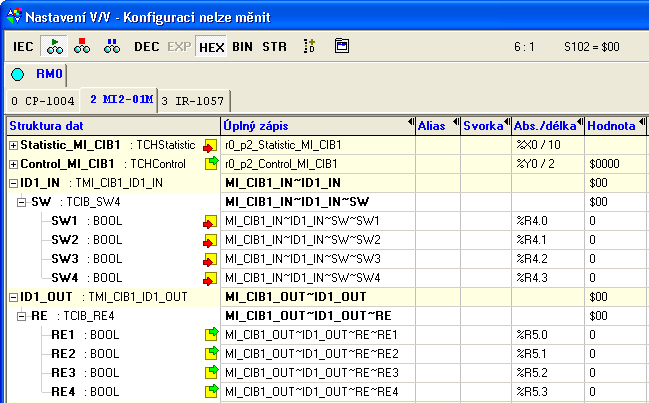

11 2.2. Struktura předávaných dat 2.2. Struktura předávaných dat CIB master si v zápisníku CPU rezervuje datovou oblast, ve které jsou dostupná předávaná data z/do CIB jednotek, stavová a chybová zóna CIB jednotek. Struktura datové oblasti je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr. 2.4 Struktura předávaných dat MIx_CIBx_IN_[ ], MIx_CIBx_OUT_[ ] Zóna vstupních dat MIx_CIBx_IN_[] a zóna výstupních dat MIx_CIBx_OUT_[] je strukturována do položek IDx_IN a IDx_OUT v pořadí, v jakém jsou při konfiguraci CIB linky vkládány CIB jednotky. Data jsou pro uživatelský program dostupná jak pod automaticky generovanými názvy proměnných (sloupec Úplný zápis), tak i podle uživatelského názvu zadaného ve Správci jednotek/zařízení při konfiguraci (sloupec Alias). Některá vstupní/výstupní data jsou před přenosem z/do CIB sběrnice automaticky konvertovány z/do úspornějších datových formátů pro přenos po CIB sběrnici, v zápisníku jsou však přístupné v obvyklém tvaru. 11 TXV

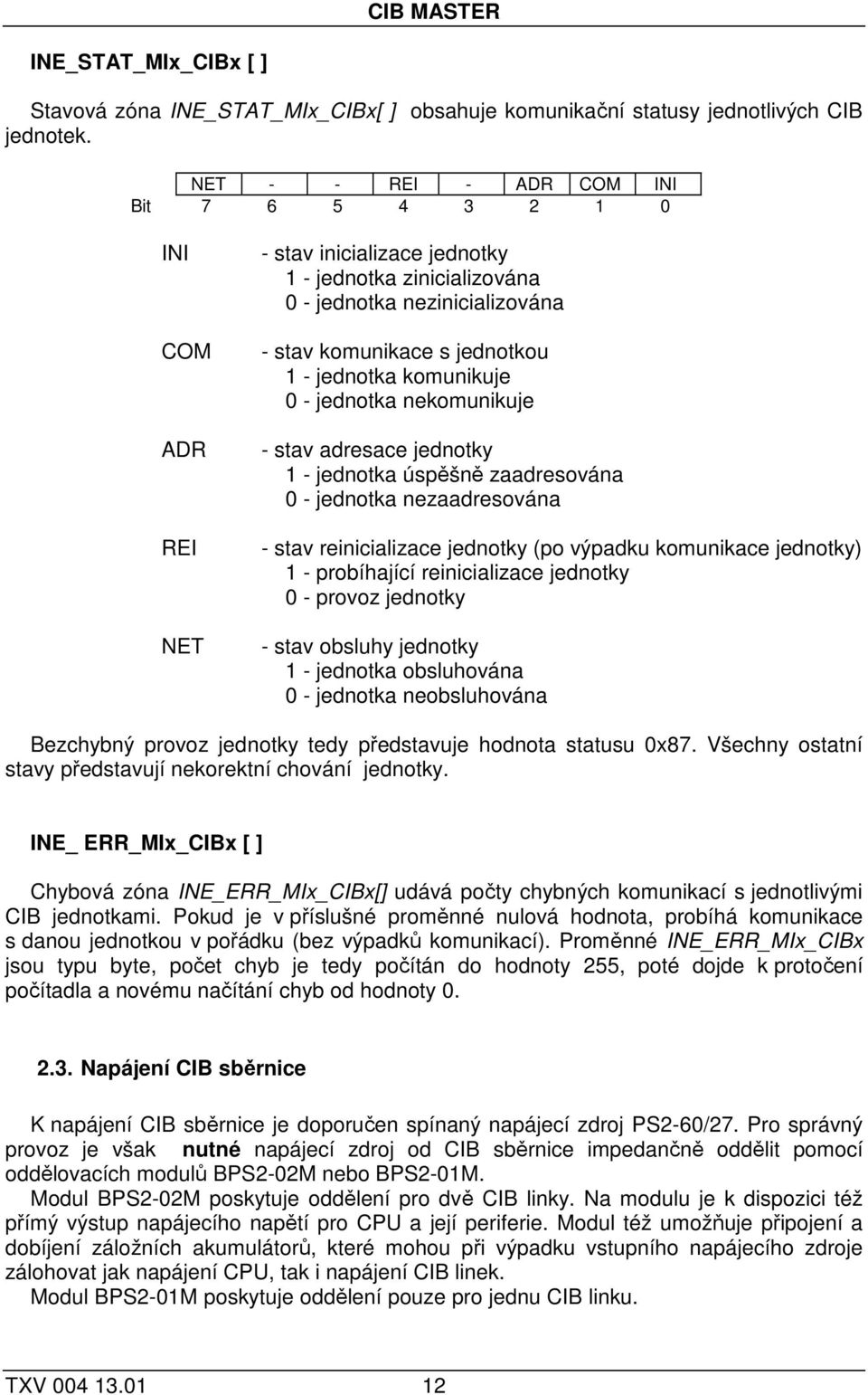

12 CIB MASTER INE_STAT_MIx_CIBx [ ] Stavová zóna INE_STAT_MIx_CIBx[ ] obsahuje komunikační statusy jednotlivých CIB jednotek. NET - - REI - ADR COM INI Bit INI COM ADR REI NET - stav inicializace jednotky 1 - jednotka zinicializována 0 - jednotka nezinicializována - stav komunikace s jednotkou 1 - jednotka komunikuje 0 - jednotka nekomunikuje - stav adresace jednotky 1 - jednotka úspěšně zaadresována 0 - jednotka nezaadresována - stav reinicializace jednotky (po výpadku komunikace jednotky) 1 - probíhající reinicializace jednotky 0 - provoz jednotky - stav obsluhy jednotky 1 - jednotka obsluhována 0 - jednotka neobsluhována Bezchybný provoz jednotky tedy představuje hodnota statusu 0x87. Všechny ostatní stavy představují nekorektní chování jednotky. INE_ ERR_MIx_CIBx [ ] Chybová zóna INE_ERR_MIx_CIBx[] udává počty chybných komunikací s jednotlivými CIB jednotkami. Pokud je v příslušné proměnné nulová hodnota, probíhá komunikace s danou jednotkou v pořádku (bez výpadků komunikací). Proměnné INE_ERR_MIx_CIBx jsou typu byte, počet chyb je tedy počítán do hodnoty 255, poté dojde k protočení počítadla a novému načítání chyb od hodnoty Napájení CIB sběrnice K napájení CIB sběrnice je doporučen spínaný napájecí zdroj PS2-60/27. Pro správný provoz je však nutné napájecí zdroj od CIB sběrnice impedančně oddělit pomocí oddělovacích modulů BPS2-02M nebo BPS2-01M. Modul BPS2-02M poskytuje oddělení pro dvě CIB linky. Na modulu je k dispozici též přímý výstup napájecího napětí pro CPU a její periferie. Modul též umožňuje připojení a dobíjení záložních akumulátorů, které mohou při výpadku vstupního napájecího zdroje zálohovat jak napájení CPU, tak i napájení CIB linek. Modul BPS2-01M poskytuje oddělení pouze pro jednu CIB linku. TXV

13 2.3. Napájení CIB sběrnice Obr. 2.5 Příklad zapojení BPS2-01M Tab. 2.4 Základní parametry BPS2-01M Napájení Vstupní napětí 24 27,2V DC Výstupní napětí pro CIB 1x 24 27,2V DC / 1A Rozměry a hmotnost Rozměry mm Hmotnost 75g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost dle EN Stupeň krytí IP IEC 529 IP 20 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace na DIN lištu Připojení šroubové svorky Průřez vodičů max. 2,5 mm 2 Obr. 2.6 Příklad zapojení BPS2-02M Tab. 2.5 Základní parametry BPS2-02M Napájení Vstupní napětí 24 27,2V DC Výstupní napětí pro CIB 2x 24 27,2V DC / 1A Výstupní napětí pro CPU 24 27,2V DC / 1A Vstup pro AKU 24V (2x 12V v serii) Dobíjecí proud AKU 2A Rozměry a hmotnost Rozměry mm Hmotnost 100g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost dle EN Stupeň krytí IP IEC 529 IP 20 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace na DIN lištu Připojení šroubové svorky Průřez vodičů max. 2,5 mm 2 13 TXV

14 CIB MASTER Obr. 2.7 Náhled na PS2-60/27 Tab. 2.6 Základní parametry PS2-60/27 Napájecí vstup Vstupní napětí 230V AC; +15/-25 % Minimální vstupní napětí 110V AC při sníženém výkonu do 45 W Frekvence vstupního Hz napětí Maximální příkon 106 VA Jištění vstupu T2,5/250V Napájecí výstupy Počet napěťových 2 hladin Výstupní napětí /proud 27,2 V DC/ 0 2,2 A 1. hladiny Výstupní napětí /proud 12 V DC/ 0 0,3 A 2. hladiny Celkový výstupní výkon max. 60W Ochrana proti zkratu elektronická Účinnost 87% Rozměry a hmotnost Rozměry mm Hmotnost 340g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Relativní vlhkost 20 90% bez kondenaze vzduchu Elektrická pevnost dle EN Třída ochrany el. předmětu I dle ČSN EN Stupeň krytí IP ČSN EN IP 20, IP40 se zákrytem v rozvaděči Kategorie přepětí II ČSN EN Stupeň znečištění dle 2 ČSN EN Pracovní poloha svislá Instalace do rozvaděče na DIN lištu Připojení šroubové svorky Průřez vodičů max. 2,5 mm 2 TXV

15 3. CIB JEDNOTKY 2.3. Napájení CIB sběrnice V této kapitole jsou popsány parametry CIB jednotek, příklady jejich zapojení, postup konfigurace a popis struktur předávaných dat jednotek. Dialogy konfigurace jednotek jsou dostupné z okna Správce jednotek/zařízení po stisku tlačítka Rozšířené nastavení. Struktury předávaných dat jsou patrné z panelu Nastavení V/V v prostředí Mosaic, viz. obr Panel je dostupný po stisku ikony v nástrojové liště,. Položky struktury mají přidělena symbolická jména, která začínají vždy znaky IDx_IN a IDx_OUT, kde x je číslo odpovídající pořadí jednotky na sběrnici (sloupec ID ve správci jednotek). Ve sloupci Úplný zápis je uvedeno vždy konkrétní symbolické jméno pro danou položku. Pokud chceme data použít v uživatelském programu, použijeme buď toto symbolické jméno, nebo ve sloupci Alias zapíšeme svoje symbolické jméno, které pak můžeme používat. V žádném případě nepoužíváme absolutní operandy, protože se mohou po novém překladu uživatelského programu změnit 15 TXV

16 CIB JEDNOTKY 3.1. ADC2-40M Analogová 4 kanálová vstupní jednotka. Pro napájení odporových čidel teploty je k dispozici referenční napětový výstup (+5.4V). Chod jednotky je signalizován blikáním zelené RUN LED, poruchové stavy analogových vstupů jsou signalizovány svitem červených AINx LED. Obr. 3.1 Příklad zapojení ADC2-40M Rozměry a hmotnost Rozměry mm Hmotnost 108 g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Stupeň krytí IP IEC 529 IP 30 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace na DIN lištu Připojení šroubové svorky Průřez vodičů max. 2,5 mm 2 Tab. 3.1 Základní parametry jednotky ADC2-40M Analogové vstupy (AINx) Počet vstupů 4 Společný vodič minus (GND) Galvanické oddělení Ne Rozlišení 14 bit/aproximační převodník Typ ochrany integrovaná, přepěťová Měřené rozsahy Napětí Vstupní odpor > 200 kω Měřicí rozsah V 0 +5 V 0 +2 V 0 +1 V 0 0.5V Maximální chyba při ±0,3 % plného rozsahu 25 C Dovolené trvalé ±35 V (mezi AI a GND) přetížení Proud Vstupní odpor 100 Ω Měřicí rozsah 0 20 ma 4 20 ma Maximální chyba při ± 0,4 % plného rozsahu 25 C Dovolené trvalé +50 ma (mezi AI a GND) přetížení Detekce rozpojeného ano ve stavovém slově vstupu Odporové snímače (RTD) Vstupní odpor > 50 kω Měřicí rozsah Pt100 1,385 ( C) Pt100 1,391 ( C) Pt1000 1,385 ( C) Pt1000 1,391 ( C) Ni1000 1,617 ( C) Ni1000 1,500 ( C) OV1000 ( Ω) Termistor NTC 12k (TC C, TZ C) Maximální chyba při ± 0,5 % plného rozsahu 25 C Dovolené trvalé ± 35 V (mezi AI a GND) přetížení Detekce odpojeného ano, ve stavovém slově čidla Napájení Napájení a 24 V (27 V) ze sběrnice CIB komunikace Jmenovitý odběr 50 ma Odběr při zatížení 55mA zdroje V ref TXV

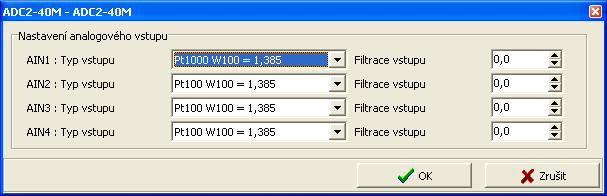

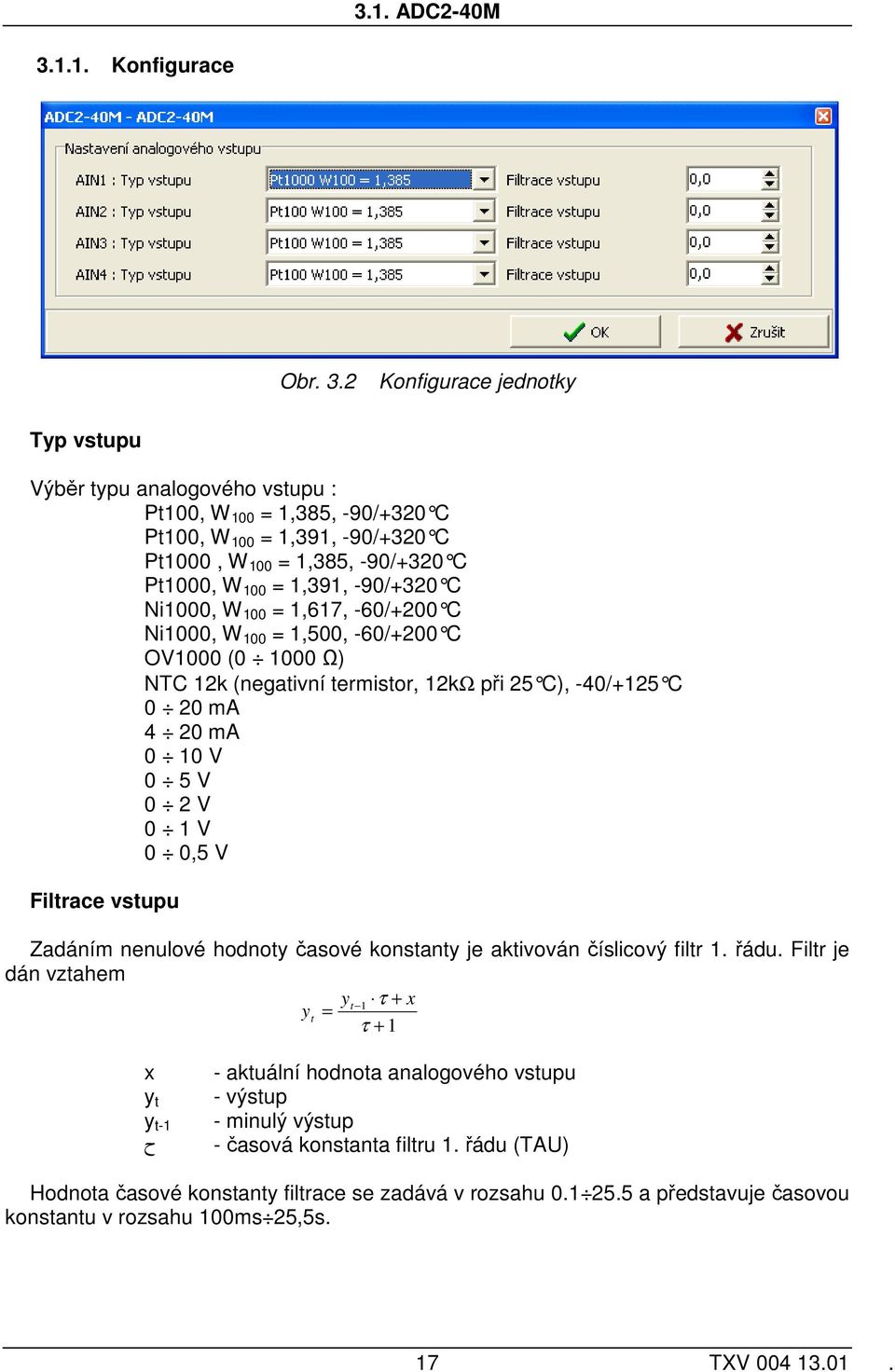

17 3.1. ADC2-40M Konfigurace Obr. 3.2 Konfigurace jednotky Typ vstupu Výběr typu analogového vstupu : Pt100, W 100 = 1,385, -90/+320 C Pt100, W 100 = 1,391, -90/+320 C Pt1000, W 100 = 1,385, -90/+320 C Pt1000, W 100 = 1,391, -90/+320 C Ni1000, W 100 = 1,617, -60/+200 C Ni1000, W 100 = 1,500, -60/+200 C OV1000 ( Ω) NTC 12k (negativní termistor, 12kΩ při 25 C), -40/+125 C 0 20 ma 4 20 ma 0 10 V 0 5 V 0 2 V 0 1 V 0 0,5 V Filtrace vstupu Zadáním nenulové hodnoty časové konstanty je aktivován číslicový filtr 1. řádu. Filtr je dán vztahem yt 1 τ + x yt = τ + 1 x y t y t-1 ح - aktuální hodnota analogového vstupu - výstup - minulý výstup - časová konstanta filtru 1. řádu (TAU) Hodnota časové konstanty filtrace se zadává v rozsahu a představuje časovou konstantu v rozsahu 100ms 25,5s. 17 TXV

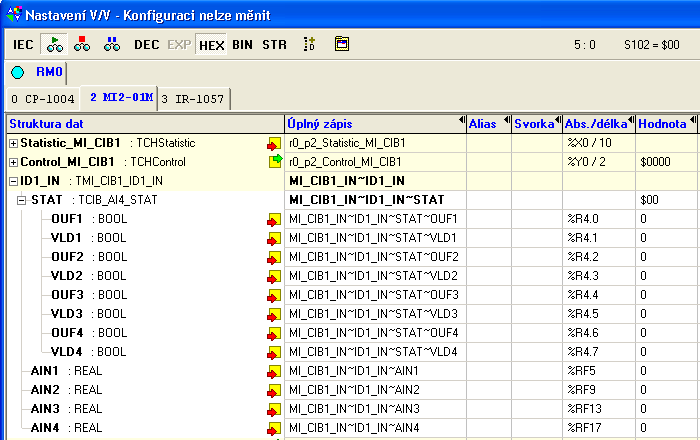

18 Struktura předávaných dat Jednotka obsahuje celkem 5 zařízení : CIB JEDNOTKY - zarizeni 1, vstupni, STAT (status AINx) - zarizeni 2, vstupni, AIN1 - zarizeni 3, vstupni, AIN2 - zarizeni 4, vstupni, AIN3 - zarizeni 5, vstupni, AIN4 Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr. 3.3 Struktura předávaných dat Vstupní data STAT AIN1 AIN2 AIN3 AIN4 STAT AINx - status analogových vstupů (8x typ bool) OUFx - přetečení/podtečení rozsahu vstupu AINx VLDx - platnost odměru vstupu AINx - hodnota odměru AINx (typ real) - pro napěťové vstupy napětí [mv] - pro proudové vstupy proud [ma] - pro teplotní čidla teplota [ C] - pro odporová čidla odpor [Ω] TXV

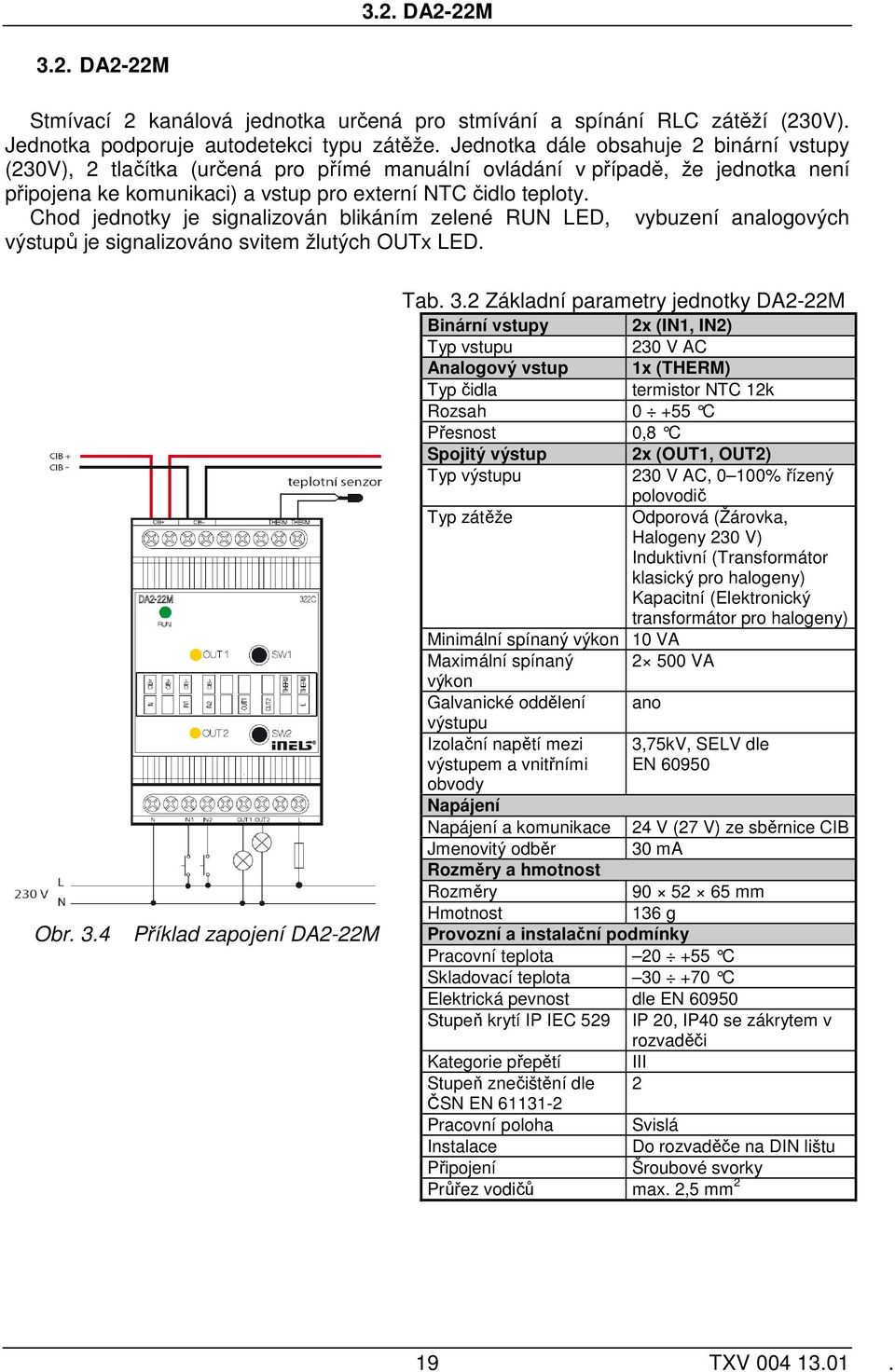

19 3.2. DA2-22M 3.2. DA2-22M Stmívací 2 kanálová jednotka určená pro stmívání a spínání RLC zátěží (230V). Jednotka podporuje autodetekci typu zátěže. Jednotka dále obsahuje 2 binární vstupy (230V), 2 tlačítka (určená pro přímé manuální ovládání v případě, že jednotka není připojena ke komunikaci) a vstup pro externí NTC čidlo teploty. Chod jednotky je signalizován blikáním zelené RUN LED, vybuzení analogových výstupů je signalizováno svitem žlutých OUTx LED. Obr. 3.4 Příklad zapojení DA2-22M Tab. 3.2 Základní parametry jednotky DA2-22M Binární vstupy 2x (IN1, IN2) Typ vstupu 230 V AC Analogový vstup 1x (THERM) Typ čidla termistor NTC 12k Rozsah C Přesnost 0,8 C Spojitý výstup 2x (OUT1, OUT2) Typ výstupu 230 V AC, 0 100% řízený polovodič Typ zátěže Odporová (Žárovka, Halogeny 230 V) Induktivní (Transformátor klasický pro halogeny) Kapacitní (Elektronický transformátor pro halogeny) Minimální spínaný výkon 10 VA Maximální spínaný VA výkon Galvanické oddělení ano výstupu Izolační napětí mezi výstupem a vnitřními 3,75kV, SELV dle EN obvody Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 30 ma Rozměry a hmotnost Rozměry mm Hmotnost 136 g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost dle EN Stupeň krytí IP IEC 529 IP 20, IP40 se zákrytem v rozvaděči Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha Svislá Instalace Do rozvaděče na DIN lištu Připojení Šroubové svorky Průřez vodičů max. 2,5 mm 2 19 TXV

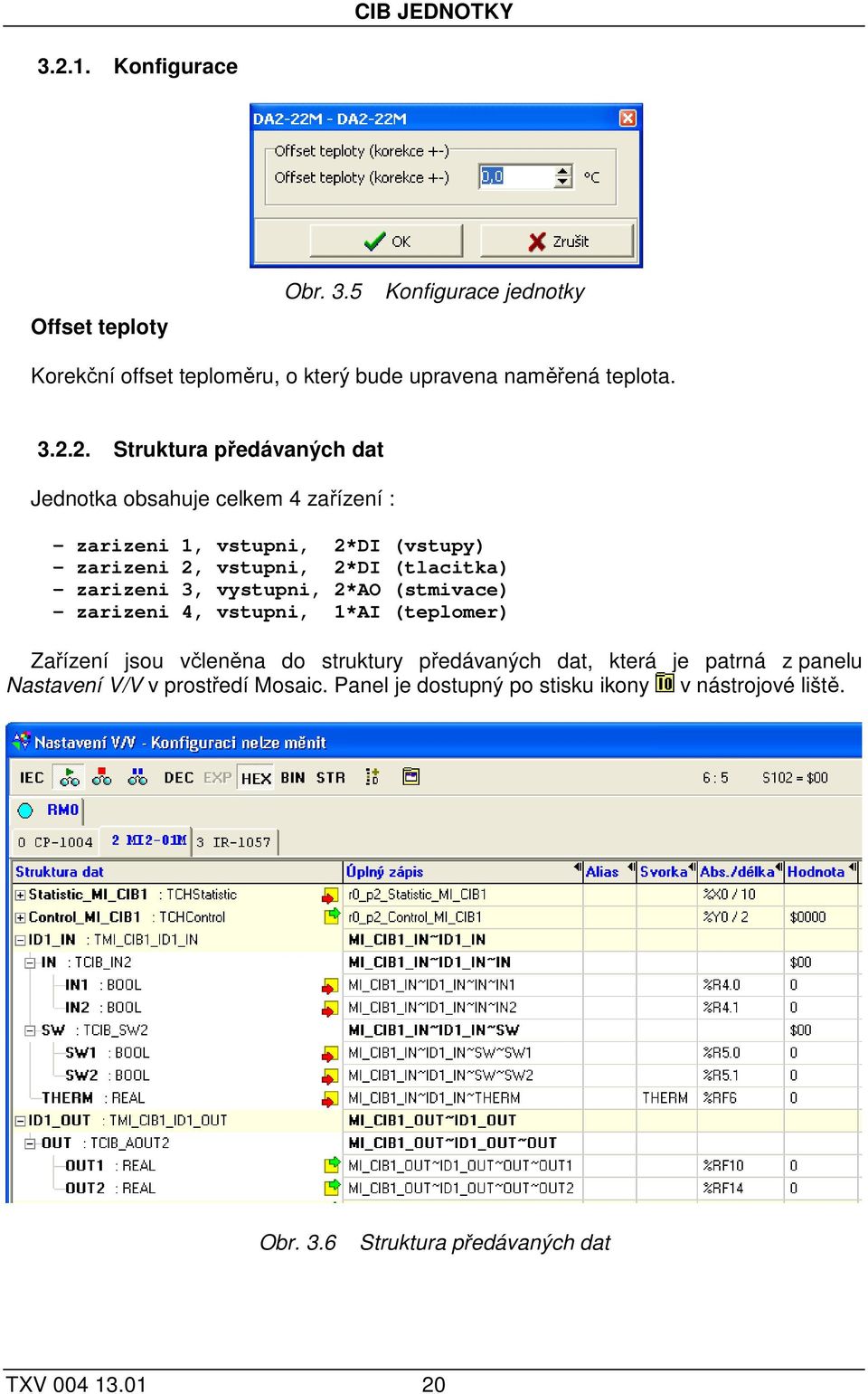

20 CIB JEDNOTKY Konfigurace Offset teploty Obr. 3.5 Konfigurace jednotky Korekční offset teploměru, o který bude upravena naměřená teplota Struktura předávaných dat Jednotka obsahuje celkem 4 zařízení : - zarizeni 1, vstupni, 2*DI (vstupy) - zarizeni 2, vstupni, 2*DI (tlacitka) - zarizeni 3, vystupni, 2*AO (stmivace) - zarizeni 4, vstupni, 1*AI (teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr. 3.6 Struktura předávaných dat TXV

21 3.2. DA2-22M Vstupní data IN SW THERM IN SW THERM - stav vstupů (8x typ bool) IN1 - vstup IN1 IN2 - vstup IN2 - stav tlačítek (8x typ bool) SW1 - tlačítko SW1 SW2 - tlačítko SW2 - teplota (typ real) [ C] Výstupní data OUT OUT - hodnota analogových (stmívacích) výstupů (2x typ real) OUT1 - hodnota analogového výstupu OUT1 [0-100%] OUT2 - hodnota analogového výstupu OUT2 [0-100%] 21 TXV

22 CIB JEDNOTKY 3.3. DAC2-04B Analogová 4 kanálová výstupní jednotka (0-10V, 1-10V). Jednotka obsahuje vstup pro připojení externího NTC čidla teploty. Chod jednotky je signalizován blikáním zelené RUN LED. Obr Příklad zapojení DAC2-04B Tab. 3.3 Základní parametry jednotky DAC2-04B Analogové výstupy 4x (OUTx) Rozsah 1 10 V nebo 0 10 V Výstupní proud 10 ma Analogový vstup 1x (THERM) Typ čidla Termistor NTC 12k Rozsah C Přesnost 0,8 C Rozměry a hmotnost Rozměry mm Hmotnost 33 g Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 50 ma Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost dle EN Stupeň krytí IP IEC 529 IP 20, IP40 se zákrytem v rozvaděči Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha Libovolná Instalace Do instalační krabice Připojení Šroubové svorky Průřez vodičů max. 1,0 mm Konfigurace Obr. 3.8 Konfigurace jednotky TXV

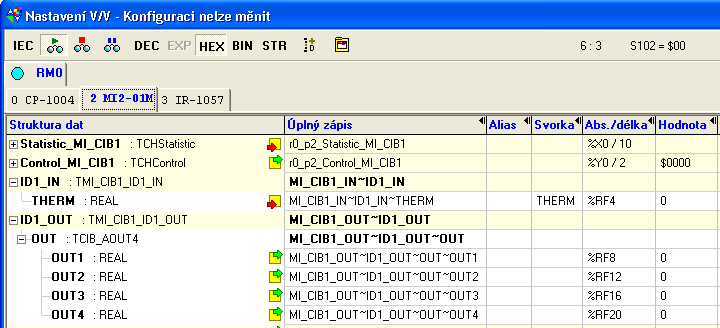

23 3.3. DAC2-04B Typ Výběr rozsahu analogového výstupu : V V Offset teploty Korekční offset teploměru, o který bude upravena naměřená teplota Struktura předávaných dat Jednotka obsahuje celkem 2 zařízení : - zarizeni 1, vystupni, 4*AO - zarizeni 2, vstupni, 1*AI (teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr. 3.9 Struktura předávaných dat Vstupní data THERM THERM - teplota (typ real) [ C] Výstupní data OUT OUT - hodnota analogových výstupů (4x typ real) OUTx - hodnota analogového výstupu OUTx [0-100%] 23 TXV

24 CIB JEDNOTKY 3.4. DAC2-04M Analogová 4 kanálová výstupní jednotka (0-10V, 1-10V). Napájení jednotky je signalizováno svitem zelené Un LED, chod jednotky je signalizován blikáním žluté CIB LED. Tab. 3.4 Základní parametry jednotky DAC2-04M Analogové výstupy 4x (OUTx) Rozsah 1 10 V nebo 0 10 V Výstupní proud 10 ma Rozměry a hmotnost Rozměry mm Hmotnost 102 g Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 50 ma Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost dle EN Stupeň krytí IP IEC 529 IP 20, IP40 se zákrytem v rozvaděči Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha Svislá Instalace Do rozvaděče na DIN lištu Připojení Šroubové svorky Průřez vodičů max. 2,5 mm 2 Obr Příklad zapojení DAC2-04M Konfigurace Obr Konfigurace jednotky TXV

25 3.4. DAC2-04M Typ Výběr rozsahu analogového výstupu : V V Struktura předávaných dat Jednotka obsahuje celkem 1 zařízení : - zarizeni 1, vystupni, 4*AO Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat Výstupní data OUT OUT - hodnota analogových výstupů (4x typ real) OUT1 - hodnota analogového výstupu OUT1 [0-100%] OUT2 - hodnota analogového výstupu OUT2 [0-100%] OUT3 - hodnota analogového výstupu OUT3 [0-100%] OUT4 - hodnota analogového výstupu OUT4 [0-100%] 25 TXV

26 CIB JEDNOTKY 3.5. DIM-6 Stmívací 1 kanálová jednotka pro ovládání světelných zdrojů. Disponuje polovodičově řízeným výstupem 230V (2000 VA). Jednotku lze primárně ovládat z CIB sběrnice, umožňuje však i provoz mimo CIB (ovládání tlačítkem, potenciometrem, nebo analogovým signálem 0 10V (1 10V)). Jednotka obsahuje elektronickou nadproudovou ochranu, ochranu proti přetížení a zkratu, a tepelnou ochranu proti překročení teploty uvnitř přístroje. Typ připojené zátěže se volí pomocí vnější drátové propojky (RL nebo RC), typ ovládání jednotky se volí pomocí tlačítka PROG na jednotce. Tab. 3.5 Základní parametry DIM-6 Spojitý výstup 1x (V) Typ výstupu 230V AC, 0 100% Jmenovitý proud 10A Typ spínacího prvku MOSFET Typ zátěže Odporová (Žárovka, Halogeny 230 V) Induktivní (Transformátor klasický pro halogeny) Kapacitní (Elektronický transformátor pro halogeny) Maximální spínaný 2000 VA výkon Galvanické oddělení ano výstupu Izolační napětí mezi 3,75kV, SELV výstupem a vnitřními dle EN obvody Ovládání z CIB 1x (CIB+, CIB-) Jmenovitý odběr z CIB 5mA Ovládání tlačítkem 1x (S, S) Ovládací napětí Délka ovládacího pulsu V AC min. 25ms Ovládání napěťové 1x (0(1) 10V, GND) Ovládací napětí 0 10V / 1 10V Min. proud ovládacího 1mA vstupu Ovládání odporové 1x ( +10V, 0(1) 10V, GND) Typ potenciometr, 47k, lineární Teploměr Typ teploměru Termistor NTC, interní Rozsah měření teploty C Přesnost měření teploty +/- 0.8 C Rozměry a hmotnost Rozměry 90 x 105 x 65mm Hmotnost 410g Napájení Napájení 230V AC / 50Hz Jmenovitý odběr 10VA Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Stupeň krytí IP IEC 529 IP40 z čelního panelu Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha Libovolná Instalace Do rozvaděče na DIN lištu Připojení Šroubové svorky Průřez vodičů max. 2,5 mm 2 LED indikace TXV

27 3.5. DIM-6 Tlačítka Obr Příklad zapojení DIM Konfigurace Jednotka nevyžaduje konfiguraci. Pro provoz na CIB sběrnici je pouze nutné tlačítkem PROG navolit režim INELS (na čelním panelu jenotky svítí zelená LED INELS) Struktura předávaných dat Jednotka obsahuje celkem 3 zařízení : - zarizeni 1, vstupni, 1*Stat (status) - zarizeni 2, vystupni, 1*AO (stmivac) - zarizeni 3, vstupni, 1*AI (teplomer) 27 TXV

28 CIB JEDNOTKY Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat Vstupní data STAT THERM STAT THERM - status stmívače (8x typ bool) OH - přehřátí stmívače OL - přetížení stmívače UT - nespecifikovaný typ zátěže BC - chod interního ventilátoru - vnitřní teplota jednotky, provozní údaj (typ real) [ C] Výstupní data OUT1 OUT1 - hodnota výstupu stmívače (typ real) [0-100%] TXV

29 3.6. FCC FCC2-01 Jednotka je určena pro řízení Fan-Coil jednotek. Má zabudován bezhlučný regulátor výstupního napětí 0 230V AC pro plynulé řízení otáček od 0 100%. Jednotka má samostatná výstupní relé pro ovládání regulačních pohonů topení a chlazení. Jednotka umožňuje připojení externího čidla teploty NTC. Jednotku lze provozovat i samostatně mimo připojení do CIB sítě, manuálně pomocí 5 stupňového přepínače otáček. Tab. 3.6 Základní parametry FCC2-1 Binární vstupy Účel vstupů při manuálním řízení 7 230V AC/5 ma 1 vstup od termostatu 1 přepínání topení/chlazení 5 stupeň otáček Binární výstupy Počet/typ výstupu Spínané napětí Spínaný výkon Minimální spínaný proud Frekvence spínání se max. 6 min 1 zátěží Mechanická životnost Elektrická životnost 0, Ochrana proti zkratu Není Ošetření induktivní zátěže Izolační napětí mezi jednotlivými reléovými výstupy 2 relé, spínací kontakt max. 250 V AC 50 VA/ AC, každý výstup 10 ma Vnější (RC člen, varistor, dioda) 3750 V AC Analogové vstupy (TEMPa, TEMPb) Externí čidlo teploty 1 termistor NTC 12k, C/0,8 C Plynulé řízení otáček 1 potenciometr 10 k Výstup řízení otáček Typ výstupu Polovodičový výstup 230V AC Funkce výstupu Regulace otáček řízená napětím Typ zátěže Ventilátor s asynchronním motorem (konvektor, Fan-Coil ) Max. výstupní 1A proud Rozměry a hmotnost Rozměry 125 x 110 x 53mm Hmotnost 450g Napájení Napájení 230V AC Max. příkon 260VA (při zatíženém výstupu na ventilátoru) Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Stupeň krytí IP IEC 529 IP 20 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace na DIN lištu / do topného tělesa Připojení Šroubové svorky Průřez vodičů max. 2,5 mm 2 Obr Příklad zapojení FCC TXV

30 CIB JEDNOTKY Konfigurace Obr Konfigurace jednotky Offset teploty Korekční offset externího teploměru, o který bude upravena naměřená teplota Struktura předávaných dat Jednotka obsahuje celkem 5 zařízení : - zarizeni 1, vystupni, 1*AO (otacky ventilatoru) - zarizeni 2, vystupni, 2*DO (rele) - zarizeni 3, vstupni, 1*STAT (status) - zarizeni 4, vstupni, 1*AI (teplomer) - zarizeni 5, vstupni, 1*AI (interni teplota uvnitr FCC) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat TXV

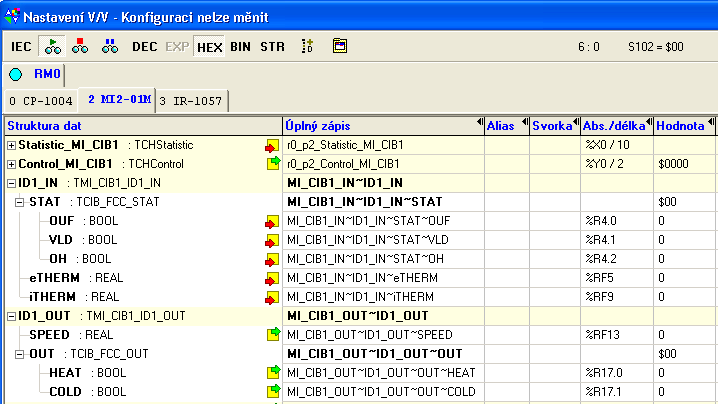

31 3.6. FCC2-01 Vstupní data STAT etherm itherm STAT etherm itherm - status Fan-Coil ovladače (8x typ bool) OUF - přetečení/podtečení rozsahu externího teploměru VLD - platnost odměru externího teploměru OH - přehřátí jednotky, automaticky dojde k odpojení silového výstupu - teplota externího čidla, teplota výměníku (typ real) [ C] - vnitřní teplota jednotky, provozní údaj (typ real) [ C] Výstupní data SPEED OUT SPEED - otáčky ventilátoru (typ real) [0-100%] OUT - stav binárních výstupů (8x typ bool) HEAT - výstup HEAT COLD - výstup COLD 31 TXV

32 CIB JEDNOTKY 3.7. HC2-01B/AC Spínací jednokanálová jednotka s polovodičovým spínacím prvkem, určena pro tiché dvoustavové ovládání malovýkonové zátěže, především střídavých termohlavic. Jednotka též umožňuje připojení externího čidla teploty NTC. Připojení jednotky na sběrnici CIB (připojení na napájení) je signalizováno trvalým svitem zelené RUN LED, obsluha jednotky z CIB je signalizována blikáním RUN LED. Obr Příklad zapojení HC2-01B/AC Tab. 3.7 Základní parametry HC2-01B/AC Binární výstup Počet/typ 1 Optmos relé (polovodič) Galvanické oddělení ano Spínané max. napětí 250 V AC Proud zátěže max. 0,15 A / 230 V AC Doba sepnutí/ rozepnutí typ. 10 ms Spínání v 0 Ano Analogový vstup (THERM) Typ čidla Termistor NTC 12k Rozsah C Přesnost 0,8 C Rozměry a hmotnost Rozměry mm Hmotnost 27g Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 20mA Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost Dle EN Stupeň krytí IP IEC 529 IP 30 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace do elektroinstalační krabice Připojení vstupů šroubové svorky Průřez vodičů vstupů max. 1 mm 2 Připojení výstupů vodiče CY Průřez vodičů výstupů 0,5 mm 2, délka 90mm Konfigurace Obr Konfigurace jednotky TXV

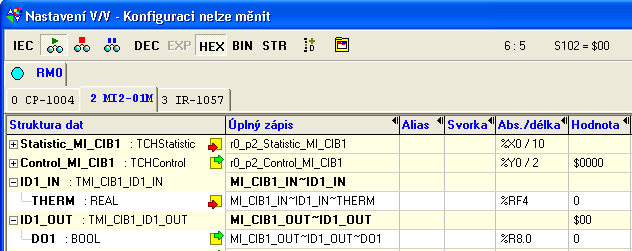

33 3.7. HC2-01B/AC Offset teploty Korekční offset teploměru, o který bude upravena naměřená teplota Struktura předávaných dat Jednotka obsahuje celkem 2 zařízení : - zarizeni 1, vystupni, 1*DO (polovodic) - zarizeni 2, vstupni, 1*AI (externi teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat Vstupní data THERM THERM - teplota externího čidla (typ real) [ C] Výstupní data DO1 DO1 - stav binárního výstupu 15/18 (typ bool) 33 TXV

34 CIB JEDNOTKY 3.8. HC2-01B/DC Spínací jednokanálová jednotka s polovodičovým spínacím prvkem, určena pro tiché ovládání malovýkonové zátěže, především stejnosměrných termohlavic. Jednotka též umožňuje připojení externího čidla teploty NTC. Jednotka umožňuje připojení termohlavice buď na dvoustavový binární výstup 15/18, nebo na spojitě řízený výstup OUT1. Jednotka je též schopná na výstupu +24V dodávat trvalé napájení stejnosměrné hlavice ze sběrnice CIB. Je však třeba počítat s trvalým proudovým zatížením sběrnice. Připojení jednotky na sběrnici CIB (připojení na napájení) je signalizováno trvalým svitem zelené RUN LED, obsluha jednotky z CIB je signalizována blikáním RUN LED. Tab. 3.8 Základní parametry HC2-01B/DC Binární výstup Počet/typ 1 Optmos relé (polovodič) Galvanické oddělení ano Spínané max. napětí 30 V DC Proud zátěže max. 0,5 A / 30 V DC Odpor v sepnutém stavu 0,34 ohm Doba sepnutí/ rozepnutí typ. 1,5 ms Analogový vstup (THERM) Typ čidla Termistor NTC 12k Rozsah C Přesnost 0,8 C Analogový výstup (OUT1) Rozsah Výstupní proud Rozměry a hmotnost Rozměry Hmotnost 0 10 V 1 10 V 10mA mm 39g Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 20mA Zatížení výstupu +24V max. 250mA Odběr při plném zatížení 270mA výstupu +24V Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost Dle EN Stupeň krytí IP IEC 529 IP 30 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace do elektroinstalační krabice Připojení vstupů šroubové svorky Průřez vodičů vstupů max. 1 mm 2 Připojení výstupů vodiče CY Průřez vodičů výstupů 0,5 mm 2, délka 90mm Obr Příklad zapojení HC2-01B/AC TXV

35 3.8. HC2-01B/DC Konfigurace Typ Obr Konfigurace jednotky Výběr rozsahu analogového výstupu : V V Offset teploty Korekční offset teploměru, o který bude upravena naměřená teplota Struktura předávaných dat Jednotka obsahuje celkem 3 zařízení : - zarizeni 1, vystupni, 1*DO (polovodic) - zarizeni 2, vystupni, 1*AO (analogovy vystup) - zarizeni 3, vstupni, 1*AI (externi teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat 35 TXV

36 CIB JEDNOTKY Vstupní data THERM THERM - teplota externího čidla (typ real) [ C] Výstupní data DO1 OUT1 DO1 - stav binárního výstupu 15/18 (typ bool) OUT1 - analogový výstup OUT1 (typ real) [0-100%] TXV

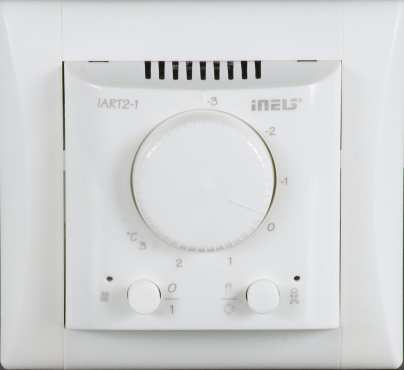

37 3.9. IART IART2-1 Jednotka nástěnného ovladače termoregulace IART2-1 obsahuje otočný element (točítko), dvě dvoubarevné signalizační LED a dvě tlačítka. Je určena především pro zadávání korekce žádané teploty a dalších hodnot související s individuální tepelnou regulací místnosti. V jednotce je též integrován snímač teploty. Ovladač je designově kompatibilní s rámečky a přístroji ELEGANT (Obzor Zlín) a lze je s nimi libovolně kombinovat. Obr Náhled a příklad zapojení IART2-1 Tab. 3.9 Základní parametry IART2-1 Binární vstupy Počet / typ 2 / Tlačítko Analogové vstupy Počet / typ 2 / Teploměr, Korekce Typ teploměru Termistor NTC 12k, interní Rozsah měření teploty C Přesnost měření teploty +/- 0.8 C Korekční prvek Točítko Rozsah korekce +/- 3 C Binární výstupy Počet/typ 2 LED červená 2 LED zelená Rozměry a hmotnost Rozměry mm Hmotnost 75g Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 20mA Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost Dle EN Stupeň krytí IP IEC 529 IP 20 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace do elektroinstalační krabice Připojení šroubové svorky Průřez vodičů max. 1 mm 2 37 TXV

38 CIB JEDNOTKY Konfigurace Obr Konfigurace jednotky Offset teploty Korekční offset teploměru, o který bude upravena naměřená teplota Struktura předávaných dat Jednotka obsahuje celkem 4 zařízení : - zarizeni 1, vstupni, 2*DI (tlacitka) - zarizeni 2, vystupni, 4*DO (LED) - zarizeni 3, vstupni, 1*AI (tocitko) - zarizeni 4, vstupni, 1*AI (teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat TXV

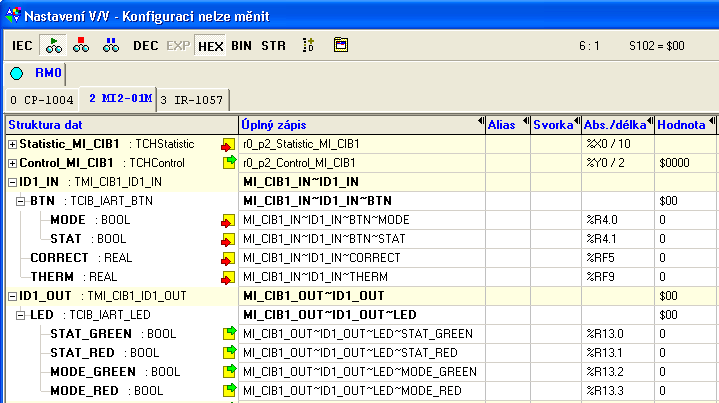

39 3.9. IART2-1 Vstupní data BTN CORRECT THERM BTN - stav tlačítek (8x typ bool) MODE - tlačítko režimu STAT - tlačítko aktivity (zap/vyp) CORRECT - korekční točítko teploty (typ real) [+/- 3 C] THERM - teplota externího čidla (typ real) [ C] Výstupní data LED LED - indikační LED (8x typ bool) STAT_GREEN - LED aktivity zelená STAT_RED - LED aktivity červená MODE_GREEN - LED režimu zelená MODE_RED - LED režimu červená 39 TXV

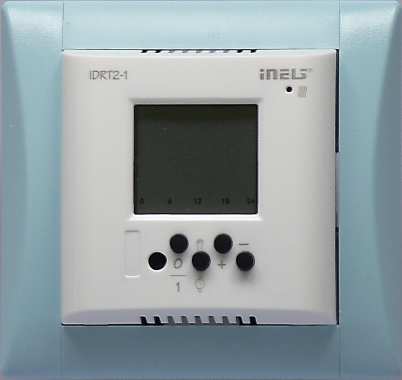

40 CIB JEDNOTKY IDRT2-1 Jednotka nástěnného ovladače termoregulace IDRT2-1 obsahuje monochromatický LCD displej, jednu LED a pět tlačítek. Je určena především pro zadávání korekce žádané teploty a dalších hodnot související s individuální tepelnou regulací místnosti. V jednotce je též integrován snímač teploty. Na displeji je trvale zobrazována naměřená teplota integrovaného snímače teploty. Po stisku korekčních tlačítek se na displeji zobrazí korekční teplota a dále ji lze editovat tlačítky + a -. Po 3 vteřinách přejde displej zpět do režimu zobrazování naměřené teploty. Ovladač je designově kompatibilní s rámečky a přístroji ELEGANT (Obzor Zlín) a lze je s nimi libovolně kombinovat. Obr Náhled a příklad zapojení IDRT2-1 Tab Základní parametry IDRT2-1 Binární vstupy Počet / typ 5 / Tlačítko Analogové vstupy Počet / typ 2 / Teploměr, Korekce Typ teploměru Termistor NTC 12k, interní Rozsah měření teploty C Přesnost měření teploty +/- 0.8 C Korekční prvek Tlačítka + LCD Rozsah korekce +/- 3 C Binární výstupy Počet/typ 1 LED červená 3 symbol na LCD Displej Typ Monochromatický LCD Rozměry a hmotnost Rozměry mm Hmotnost 82g Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 20mA Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost Dle EN Stupeň krytí IP IEC 529 IP 20 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace do elektroinstalační krabice Připojení šroubové svorky Průřez vodičů max. 1 mm 2 TXV

41 3.10. IDRT Konfigurace Obr Konfigurace jednotky Offset teploty Korekční offset teploměru, o který bude upravena naměřená teplota Struktura předávaných dat Jednotka obsahuje celkem 4 zařízení : - zarizeni 1, vstupni, 5*DI (tlacitka) - zarizeni 2, vystupni, 4*DO (LED+symboly) - zarizeni 3, vstupni, 1*AI (digitalni tocitko) - zarizeni 4, vstupni, 1*AI (teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat 41 TXV

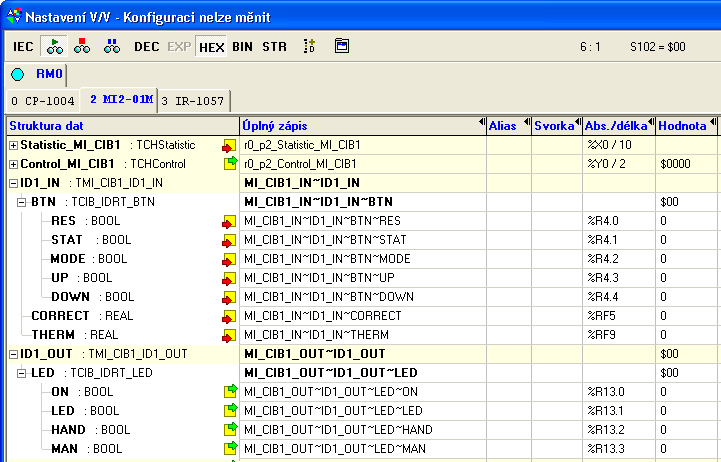

42 CIB JEDNOTKY Vstupní data BTN CORRECT THERM BTN - stav tlačítek (8x typ bool) RES - tlačítko reset (zapuštěné tlačítko) STAT - tlačítko aktivity (zap/vyp) MODE - tlačítko režimu UP - korekční tlačítko + DOWN - korekční tlačítko - CORRECT - zadaná korekční teplota (typ real) [+/- 3 C] THERM - teplota externího čidla (typ real) [ C] Výstupní data LED LED - indikační LED + symboly na LCD (8x typ bool) ON - symbol aktivity okruhu On LED - LED aktivity okruhu (červená) HAND - symbol režimu okruhu MAN - symbol režimu okruhu Man TXV

43 3.11. IM2-140M IM2-140M Jednotka slouží k připojení až 14 bezpotenciálových kontaktů, jako jsou spínače, přepínače, tlačítka, PIR senzory, požární, plynové detektory a jiné. Vstupy IN1 - IN7 lze navíc použít jako vyvážené (jednoduše, dvojitě) pro využití v EZS. Daný vstup pak kromě stavu KLID/ALARM vyhodnocuje i poruchový tzv. TAMPER stav, který signalizuje narušení hlídané smyčky. Pro potřeby EZS senzorů jednotka navíc poskytuje výstupní napájecí napětí 12V DC. Připojení jednotky na sběrnici CIB (připojení na napájení) je signalizováno trvalým svitem zelené Un LED, obsluha jednotky z CIB je signalizována blikáním žluté CIB LED. Obr Příklad zapojení IM2-140M Tab Základní parametry IM2-140M Binární vstupy (IN1 IN14) Celkový počet 14x Možnost vyvážení vstupu 7x (IN1 IN7) Typ Bezpotenciálový kontakt (proti GND) Napájecí výstup pro EZS senzory (+12V) Napětí 12V DC Max. odběr 150mA Rozměry a hmotnost Rozměry mm Hmotnost 102g Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 25mA Odběr při plném zatížení 100mA výstupu 12 V DC Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost Dle EN Stupeň krytí IP IEC 529 IP 30 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace na DIN lištu Připojení šroubové svorky Průřez vodičů max. 2,5 mm 2 Obr Jednoduše vyvážený EZS vstup Obr Dvojitě vyvážený EZS vstup 43 TXV

44 CIB JEDNOTKY Konfigurace Obr Konfigurace jednotky Vyvážený vstup Zatržením položky bude příslušný vstup vyhodnocován jako EZS vstup. Pokud položka zatržena není, bude příslušný vstup vyhodnocován jako běžný binární vstup (dvoustavově). Dvojité vyvážení Zatržením položky bude příslušný vstup vyhodnocován jako EZS vstup s dvojitým vyvážením. Pokud položka zatržena není a vstup je nakonfigurován pro EZS, bude příslušný vstup vyhodnocován jako EZS vstup s jednoduchým vyvážením Struktura předávaných dat Jednotka obsahuje celkem 1 zařízení : - zarizeni 1, vstupni, 14*DI (7*DI/EZS + 7*DI) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. TXV

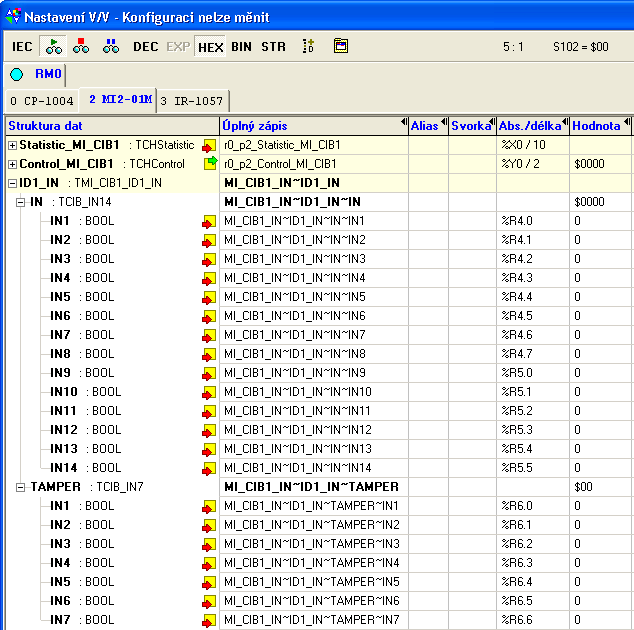

45 3.11. IM2-140M Obr Struktura předávaných dat Vstupní data IN TAMPER IN TAMPER - stav vstupů (16x typ bool) IN1 - vstup IN1 IN2 - vstup IN2 : IN14 - vstup IN14 - signalizace tamper stavu vyvážených EZS vstupů (8x typ bool) IN1 - tamper stav EZS vstupu IN1 IN2 - tamper stav EZS vstupu IN2 : IN7 - tamper stav EZS vstupu IN7 45 TXV

46 CIB JEDNOTKY IM2-20B Jednotka slouží k připojení 2 bezpotenciálových kontaktů, jako jsou spínače, přepínače, tlačítka, PIR senzory, požární, plynové detektory a jiné. Oba vstupy IN1 i IN2 lze navíc použít jako vyvážené (jednoduše, dvojitě) pro využití v EZS. Daný vstup pak kromě stavu KLID/ALARM vyhodnocuje i poruchový tzv. TAMPER stav, který signalizuje narušení hlídané smyčky. Pro potřeby EZS senzorů jednotka navíc poskytuje výstupní napájecí napětí 12V DC. Jednotka též umožňuje připojení externího čidla teploty NTC. Připojení jednotky na sběrnici CIB (připojení na napájení) je signalizováno trvalým svitem zelené RUN LED, obsluha jednotky z CIB je signalizována blikáním RUN LED. Obr Příklad zapojení IM2-20B Tab Základní parametry IM2-20B Binární vstupy (IN1,IN2) Celkový počet 2x Možnost vyvážení vstupu 2x (IN1,IN2) Typ Bezpotenciálový kontakt (proti GND) Analogový vstup (THERM) Typ čidla Termistor NTC 12k Rozsah C Přesnost 0,8 C Napájecí výstup pro EZS senzory (+12V) Napětí 12V DC Max. odběr 75mA Rozměry a hmotnost Rozměry mm Hmotnost 30g Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 15mA Odběr při plném zatížení 60mA výstupu 12 V DC Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost Dle EN Stupeň krytí IP IEC 529 IP 30 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace do elektro instalační krabice Připojení šroubové svorky Průřez vodičů max. 1 mm 2 Připojení vstupů INx 4x vodič CY Průřez vodičů vstupů INx 0.5 mm 2, délka 90 mm Obr Jednoduše vyvážený EZS vstup Obr Dvojitě vyvážený EZS vstup TXV

47 3.12. IM2-20B Konfigurace Obr Konfigurace jednotky Vyvážený vstup Zatržením položky bude příslušný vstup vyhodnocován jako EZS vstup. Pokud položka zatržena není, bude příslušný vstup vyhodnocován jako běžný binární vstup (dvoustavově). Dvojité vyvážení Zatržením položky bude příslušný vstup vyhodnocován jako EZS vstup s dvojitým vyvážením. Pokud položka zatržena není a vstup je nakonfigurován pro EZS, bude příslušný vstup vyhodnocován jako EZS vstup s jednoduchým vyvážením. Offset teploty Korekční offset teploměru, o který bude upravena naměřená teplota Struktura předávaných dat Jednotka obsahuje celkem 2 zařízení : - zarizeni 1, vstupni, 2*DI (2*DI/EZS) - zarizeni 2, vstupni, 1*AI (teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. 47 TXV

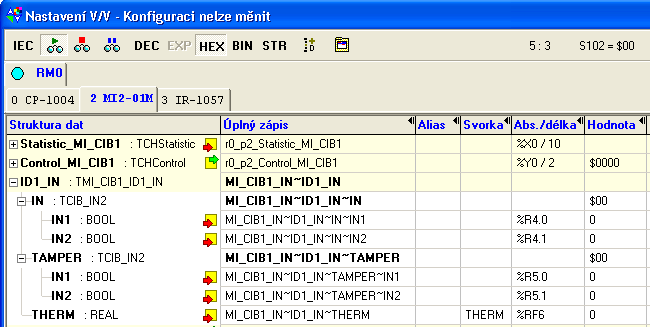

48 CIB JEDNOTKY Obr Struktura předávaných dat Vstupní data IN TAMPER THERM IN TAMPER THERM - stav vstupů (8x typ bool) IN1 - vstup IN1 IN2 - vstup IN2 - signalizace tamper stavu vyvážených EZS vstupů (8x typ bool) IN1 - tamper stav EZS vstupu IN1 IN2 - tamper stav EZS vstupu IN2 - teplota externího čidla (typ real) [ C] TXV

49 3.13. IM2-40B IM2-40B Jednotka slouží k připojení až 4 bezpotenciálových kontaktů, jako jsou spínače, přepínače, tlačítka, PIR senzory, požární, plynové detektory a jiné. Vstupy IN1 a IN2 lze navíc použít jako vyvážené (jednoduše, dvojitě) pro využití v EZS. Daný vstup pak kromě stavu KLID/ALARM vyhodnocuje i poruchový tzv. TAMPER stav, který signalizuje narušení hlídané smyčky. Pro potřeby EZS senzorů jednotka navíc poskytuje výstupní napájecí napětí 12V DC. Jednotka též umožňuje připojení externího čidla teploty NTC. Připojení jednotky na sběrnici CIB (připojení na napájení) je signalizováno trvalým svitem zelené RUN LED, obsluha jednotky z CIB je signalizována blikáním RUN LED. Obr Příklad zapojení IM2-40B Tab Základní parametry IM2-40B Binární vstupy (IN1 IN4) Celkový počet 4x Možnost vyvážení vstupu 2x (IN1,IN2) Typ Bezpotenciálový kontakt (proti GND) Analogový vstup (THERM) Typ čidla Termistor NTC 12k Rozsah C Přesnost 0,8 C Napájecí výstup pro EZS senzory (+12V) Napětí 12V DC Max. odběr 75mA Rozměry a hmotnost Rozměry mm Hmotnost 32g Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 15mA Odběr při plném zatížení 60mA výstupu 12 V DC Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost Dle EN Stupeň krytí IP IEC 529 IP 30 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace do elektro instalační krabice Připojení šroubové svorky Průřez vodičů max. 1 mm 2 Připojení vstupů INx 6x vodič CY Průřez vodičů vstupů INx 0.5 mm 2, délka 90 mm Obr Jednoduše vyvážený EZS vstup Obr Dvojitě vyvážený EZS vstup 49 TXV

50 CIB JEDNOTKY Konfigurace Obr Konfigurace jednotky Vyvážený vstup Zatržením položky bude příslušný vstup vyhodnocován jako EZS vstup. Pokud položka zatržena není, bude příslušný vstup vyhodnocován jako běžný binární vstup (dvoustavově). Dvojité vyvážení Zatržením položky bude příslušný vstup vyhodnocován jako EZS vstup s dvojitým vyvážením. Pokud položka zatržena není a vstup je nakonfigurován pro EZS, bude příslušný vstup vyhodnocován jako EZS vstup s jednoduchým vyvážením. Offset teploty Korekční offset teploměru, o který bude upravena naměřená teplota Struktura předávaných dat Jednotka obsahuje celkem 2 zařízení : - zarizeni 1, vstupni, 4*DI (2*DI/EZS + 2DI) - zarizeni 2, vstupni, 1*AI (teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. TXV

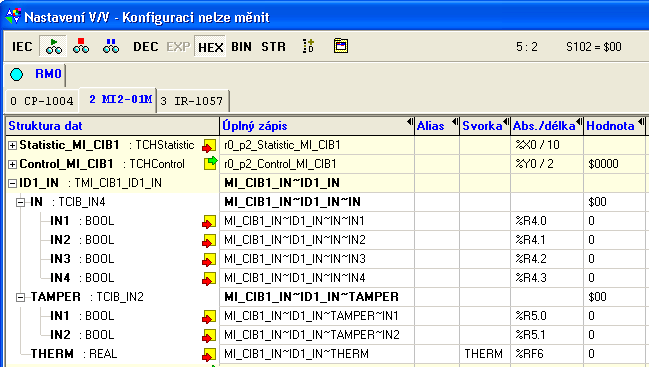

51 3.13. IM2-40B Obr Struktura předávaných dat Vstupní data IN TAMPER THERM IN TAMPER THERM - stav vstupů (8x typ bool) IN1 - vstup IN1 IN2 - vstup IN2 IN3 - vstup IN3 IN4 - vstup IN4 - signalizace tamper stavu vyvážených EZS vstupů (8x typ bool) IN1 - tamper stav EZS vstupu IN1 IN2 - tamper stav EZS vstupu IN2 - teplota externího čidla (typ real) [ C] 51 TXV

52 CIB JEDNOTKY IM2-80B Jednotka slouží k připojení až 8 bezpotenciálových kontaktů, jako jsou spínače, přepínače, tlačítka, PIR senzory, požární, plynové detektory a jiné. Vstupy IN1 IN5 lze navíc použít jako vyvážené (jednoduše, dvojitě) pro využití v EZS. Daný vstup pak kromě stavu KLID/ALARM vyhodnocuje i poruchový tzv. TAMPER stav, který signalizuje narušení hlídané smyčky. Pro potřeby EZS senzorů jednotka navíc poskytuje výstupní napájecí napětí 12V DC. Jednotka též umožňuje připojení externího čidla teploty NTC. Připojení jednotky na sběrnici CIB (připojení na napájení) je signalizováno trvalým svitem zelené RUN LED, obsluha jednotky z CIB je signalizována blikáním RUN LED. Obr Příklad zapojení IM2-80B Tab Základní parametry IM2-80B Binární vstupy (IN1 IN8) Celkový počet 8x Možnost vyvážení vstupu 5x (IN1- IN5) Typ Bezpotenciálový kontakt (proti GND) Analogový vstup (THERM) Typ čidla Termistor NTC 12k Rozsah C Přesnost 0,8 C Napájecí výstup pro EZS senzory (+12V) Napětí 12V DC Max. odběr 75mA Rozměry a hmotnost Rozměry mm Hmotnost 24g Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 15mA Odběr při plném zatížení 100mA výstupu 12 V DC Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost Dle EN Stupeň krytí IP IEC 529 IP 30 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace do elektro instalační krabice Připojení šroubové svorky Průřez vodičů max. 1 mm 2 Obr Jednoduše vyvážený EZS vstup Obr Dvojitě vyvážený EZS vstup TXV

53 3.14. IM2-80B Konfigurace Obr Konfigurace jednotky Vyvážený vstup Zatržením položky bude příslušný vstup vyhodnocován jako EZS vstup. Pokud položka zatržena není, bude příslušný vstup vyhodnocován jako běžný binární vstup (dvoustavově). Dvojité vyvážení Zatržením položky bude příslušný vstup vyhodnocován jako EZS vstup s dvojitým vyvážením. Pokud položka zatržena není a vstup je nakonfigurován pro EZS, bude příslušný vstup vyhodnocován jako EZS vstup s jednoduchým vyvážením. Offset teploty Korekční offset teploměru, o který bude upravena naměřená teplota Struktura předávaných dat Jednotka obsahuje celkem 2 zařízení : - zarizeni 1, vstupni, 8*DI (5*DI/EZS + 3*DI) - zarizeni 2, vstupni, 1*AI (teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. 53 TXV

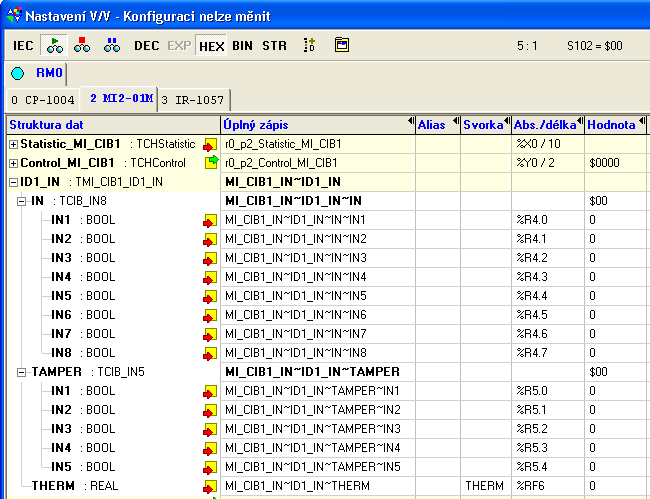

54 CIB JEDNOTKY Obr Struktura předávaných dat Vstupní data IN TAMPER THERM IN TAMPER THERM - stav vstupů (8x typ bool) IN1 - vstup IN1 IN2 - vstup IN2 IN3 - vstup IN3 IN4 - vstup IN4 IN5 - vstup IN5 IN6 - vstup IN6 IN7 - vstup IN7 IN8 - vstup IN8 - signalizace tamper stavu vyvážených EZS vstupů (8x typ bool) IN1 - tamper stav EZS vstupu IN1 IN2 - tamper stav EZS vstupu IN2 IN3 - tamper stav EZS vstupu IN3 IN4 - tamper stav EZS vstupu IN4 IN5 - tamper stav EZS vstupu IN5 - teplota externího čidla (typ real) [ C] TXV

55 3.15. KEY KEY2-01 Jednotka zabezpečovací klávesnice obsahuje 16 kláves, znakový displej 2x16 znaků, 2 LED signálky a akustický výstup. K dispozici jsou klávesy 0 9, END, NEXT, BACK, ENTER, * a #. Displej zobrazuje bílé znaky na modrém podsvíceném pozadí. Podsvícení displeje i klávesnice je aktivní, při nečinnosti klávesnice automaticky po 5 vteřinách zhasíná. Tab Základní parametry KEY2-01 Displej Počet znaků 2 x 16 Technologie displeje COB Velikost displeje 99 x 24 mm Velikost znaku 4.84 x 9.66 mm Podsvícení aktivní, modré Počet textů displeje max. 128 Tlačítka Počet 16 Podsvícení aktivní, modré Binární výstupy Počet 3 Optická indikace 2x LED (1*zelená, 1*červená) Akustický výstup 1x piezo měnič Rozměry a hmotnost Rozměry mm Hmotnost 307g Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 80mA Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Obr Náhled a příklad zapojení KEY Konfigurace Stupeň krytí IP IEC 529 IP 40 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace Na stěnu Připojení Šroubové svorky Průřez vodičů max. 1 mm 2 Zobrazované texty displeje jsou uloženy v energeticky nezávislé FLASH paměti jednotky. Vytváření a náhrávání textů do jednotky KEY2-01 se provádí pomocí menu Nástroje -> Texty KEY2. 55 TXV

56 CIB JEDNOTKY Obr Vytváření a nahrávání textů do jednotky KEY2-01 Pro jednotku KEY2-01 lze definovat max. 128 různých textů. Každý text se skládá ze statické a dynamické části. Statická část je napevno uložena v jednotce, dynamická část je do jednotky posílána za chodu aplikace. Každý text displeje může obsahovat až 14 dynamických ASCII znaků. Statická část textu displeje se vkládá kliknutím na konkrétní znak v tabulce podporovaných znaků, dynamická část textu se vkládá kliknutím na symbol červeného obdélníčku vpravo od tabulky podporovaných znaků. Při zobrazení na displeji jsou pak dynamické pozice nahrazeny ASCII znaky zapsanými do výstupních proměnných DISP[1..14] dané jednotky (viz. struktura výstupních dat níže). Text s pořadovým číslem 127 je na displeji zobrazen v případě, kdy není jednotka KEY2-01 z CIB sběrnice obsluhována (po připojení na napájení). Po vytvoření textů je nutné vybrat příslušného CIB mastera, CIB linku, zadat HW adresu klávesnice a provést zápis textů stiskem tlačítka Uložit do klávesnice. Při přípravě textů lze použít výchozí texty, případně export / import již vytvořených textů do TXT souboru. TXV

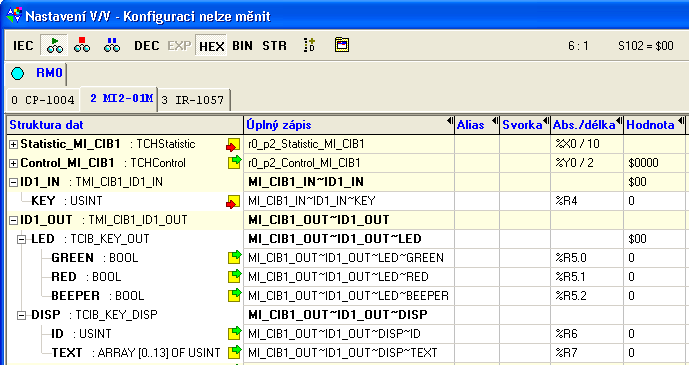

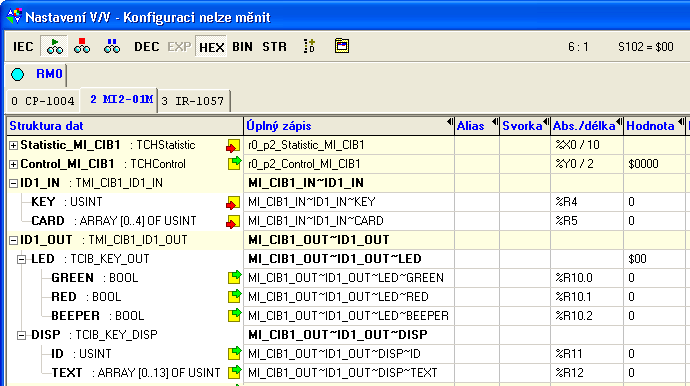

57 Struktura předávaných dat Jednotka obsahuje celkem 3 zařízení : KEY zarizeni 1, vstupni, 1*KEY (klavesa) - zarizeni 2, vystupni, 3*DO (LED + bzucak) - zarizeni 3, vystupni, 1*DISP(cislo textu + dynamicke znaky textu) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat Vstupní data KEY KEY - kód stisknuté klávesy (1x typ usint) Stiskem klávesy dojde k automatické aktivaci podsvícení displeje. Klávesa Kód Klávesa Kód 0 0x30 8 0x38 1 0x31 9 0x39 2 0x32 * 0x2A 3 0x33 # 0x23 4 0x34 END 0x4B 5 0x35 NEXT 0x4E 6 0x36 BACK 0x42 7 0x37 ENTR 0x45 57 TXV

58 CIB JEDNOTKY Výstupní data LED DISP LED DISP - stav binárních výstupů (8* typ bool) GREEN - zelená LED RED - červená LED BEEPER - akustický výstup (aktivuje též podsvícení displeje) - zóna displeje (15* typ usint) ID - pořadové číslo zobrazovaného textu (v rozsahu 0 127) TEXT[0] - 1. dynamický ASCII znak zobrazovaného textu TEXT[1] - 2. dynamický ASCII znak zobrazovaného textu : TEXT[13] dynamický ASCII znak zobrazovaného textu TXV

59 3.16. KEY2-01R KEY2-01R Jednotka zabezpečovací klávesnice obsahuje 16 kláves, znakový displej 2x16 znaků, 2 LED signálky, akustický výstup (bzučák) a bezkontaktní čtečku čipových karet RFID. K dispozici jsou klávesy 0 9, END, NEXT, BACK, ENTER, * a #. Displej zobrazuje bílé znaky na modrém podsvíceném pozadí. Podsvícení displeje i klávesnice je aktivní, při nečinnosti klávesnice (čtečky karet) automaticky po 5 vteřinách zhasíná. Čtečka karet je umístěna pod plastovým krytem klávesnice. Při čelním pohledu na klávesnici je situována do prostoru vpravo od kláves BACK a ENTR. Obr Náhled a příklad zapojení KEY2-01R Tab Základní parametry KEY2-01R Displej Počet znaků 2 x 16 Technologie displeje COB Velikost displeje 99 x 24 mm Velikost znaku 4.84 x 9.66 mm Podsvícení aktivní, modré Tlačítka Počet 16 Podsvícení aktivní, modré Binární výstupy Počet 3 Optická indikace 2x LED (1*zelená, 1*červená) Akustický výstup 1x piezo měnič Čtečka karet Typ RFID 125 khz ± 6 khz Podporované karty ISO Card Unique IC Type Unique 64 Bits RF/64 ASK Manchester Rozměry a hmotnost Rozměry mm Hmotnost 307g Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 80mA Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Stupeň krytí IP IEC 529 IP 40 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace Na stěnu Připojení Šroubové svorky Průřez vodičů max. 1 mm Konfigurace Zobrazované texty displeje jsou uloženy v energeticky nezávislé FLASH paměti jednotky. Vytváření a náhrávání textů do jednotky KEY2-01 se provádí pomocí menu Nástroje -> Texty KEY2. 59 TXV

60 CIB JEDNOTKY Obr Vytváření a nahrávání textů do jednotky KEY2-01 Pro jednotku KEY2-01 lze definovat max. 128 různých textů. Každý text se skládá ze statické a dynamické části. Statická část je napevno uložena v jednotce, dynamická část je do jednotky posílána za chodu aplikace. Každý text displeje může obsahovat až 14 dynamických ASCII znaků. Statická část textu displeje se vkládá kliknutím na konkrétní znak v tabulce podporovaných znaků, dynamická část textu se vkládá kliknutím na symbol červeného obdélníčku vpravo od tabulky podporovaných znaků. Při zobrazení na displeji jsou pak dynamické pozice nahrazeny ASCII znaky zapsanými do výstupních proměnných DISP[1..14] dané jednotky (viz. struktura výstupních dat níže). Text s pořadovým číslem 127 je na displeji zobrazen v případě, kdy není jednotka KEY2-01 z CIB sběrnice obsluhována (po připojení na napájení). Po vytvoření textů je nutné vybrat příslušného CIB mastera, CIB linku, zadat HW adresu klávesnice a provést zápis textů stiskem tlačítka Uložit do klávesnice. Při přípravě textů lze použít výchozí texty, případně export / import již vytvořených textů do TXT souboru. TXV

61 Struktura předávaných dat Jednotka obsahuje celkem 4 zařízení : KEY2-01R - zarizeni 1, vstupni, 1*KEY (klavesa) - zarizeni 2, vstupni, 1*CARD (karta) - zarizeni 3, vystupni, 3*DO (LED + bzucak) - zarizeni 4, vystupni, 1*DISP (cislo textu + dynamicke znaky textu) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Vstupní data KEY Obr Struktura předávaných dat CARD KEY - kód stisknuté klávesy (typ usint) Stiskem klávesy dojde k automatické aktivaci podsvícení displeje. Klávesa Kód Klávesa Kód 0 0x30 8 0x38 1 0x31 9 0x39 2 0x32 * 0x2A 3 0x33 # 0x23 4 0x34 END 0x4B 5 0x35 NEXT 0x4E 6 0x36 BACK 0x42 7 0x37 ENTR 0x45 CARD - kód karty (5* typ usint) Po úspěšném načtení karty je kód předán na dobu cca. 0.5s a současně dojde k automatické aktivaci podsvícení displeje. 61 TXV

62 CIB JEDNOTKY Výstupní data LED DISP LED DISP - stav binárních výstupů (8* typ bool) GREEN - zelená LED RED - červená LED BEEPER - akustický výstup (aktivuje též podsvícení displeje) - zóna displeje (15* typ usint) ID - pořadové číslo zobrazovaného textu (v rozsahu 0 127) TEXT[0] - 1. dynamický ASCII znak zobrazovaného textu TEXT[1] - 2. dynamický ASCII znak zobrazovaného textu : TEXT[13] dynamický ASCII znak zobrazovaného textu TXV

63 3.17. LBC2-02M LBC2-02M Ovládací dvoukanálová jednotka je určená pro stmívání a spínání stmívatelných předřadníků zářivek. Obsahuje 2 ovládací analogové výstupy a 2 reléové výstupy pro odpojení napájecího napětí předřadníku. Sepnutí releového výstupu je řízeno závisle na analogovém výstupu (0% = relé OFF; 1-100% = relé ON). V případě, že jednotka není z CIB sběrnice obsluhována, lze pomocí ovládacích tlačítek SWx na předním panelu měnit stav jednotlivých kanálů manuálně. Pokud je jednotka z CIB obsluhována, chovaji se tlačítka jako běžné binární vstupy. Připojení jednotky na sběrnici CIB (připojení na napájení) je signalizováno trvalým svitem zelené RUN LED, obsluha jednotky z CIB je signalizována blikáním RUN LED. Stav každého kanálu je signalizován žlutou OUTx LED. Obr Příklad zapojení LBC2-02M Rozměry a hmotnost Rozměry Hmotnost Napájení Napájení a komunikace Jmenovitý odběr mm 129g 24 V (27 V) ze sběrnice CIB 60mA Tab Základní parametry LBC2-02M Binární vstupy (SW1, SW2) Počet, typ 2x tlačítko Analogové výstupy (OUT1, OUT2) Počet, typ 2x napěťový Rozsah 0 10V 1 10V Výstupní proud 10mA / kanál Binární výstupy (15,16,18; 25,26,28) Počet, typ 2x relé, přepínací kontakt 16 A/AC Ovládání Závisle na výstupu OUT Galvanické oddělení Ano Spínané napětí 250V AC, 24V DC Spínaný výkon 4000 VA/AC, 384 W/DC Špičkový proud 30 A/<3s Minimální spínaný proud 100 ma Frekvence spínání bez Max min -1 zátěže Frekvence spínání se Max 6 min -1 zátěží Mechanická životnost 3 x 10 7 Elektrická životnost 0.7 x 10 5 Izolační napětí mezi 1000 V AC jednotnými reléovými výstupy Izolační napětí mezi reléovými výstupy a vnitřními obvody 3.75 kv, SELV dle EN Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost Dle EN Stupeň krytí IP IEC 529 IP 20, IP40 se zákrytem v rozvaděči Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace Do rozvaděče na DIN lištu Připojení Šroubové svorky Průřez vodičů max. 2.5 mm 2 63 TXV

64 CIB JEDNOTKY Konfigurace Obr Konfigurace jednotky Typ Výběr rozsahu analogového výstupu : V V Struktura předávaných dat Jednotka obsahuje celkem 2 zařízení : - zarizeni 1, vstupni, 2*DI (tlacitko) - zarizeni 2, vystupni, 2*AO (analogovy vystup) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat TXV

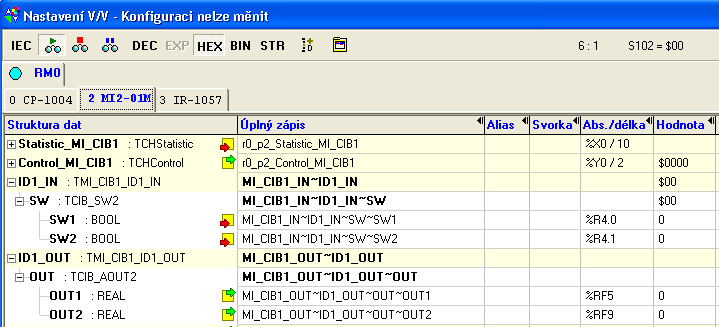

65 3.17. LBC2-02M Vstupní data SW SW - stav vstupů (8x typ bool) SW1 - tlačítko SW1 SW2 - tlačítko SW2 Výstupní data OUT OUT - hodnota analogových výstupů (2x typ real) OUT1 - hodnota analogového výstupu OUT1 [0-100%] OUT2 - hodnota analogového výstupu OUT2 [0-100%] 65 TXV

66 CIB JEDNOTKY LM2-11B Stmívací jednokanálová jednotka je určena pro stmívání a spínání RLC zátěží. Obsahuje jeden polovodičově řízený výstup na 230 V AC a jeden binární vstup ovládaný též potenciálem 230 V AC. Jednotka též obsahuje vstup pro připojení externího NTC čidla teploty. Připojení jednotky na sběrnici CIB (připojení na napájení) je signalizováno trvalým svitem zelené RUN LED, obsluha jednotky z CIB je signalizována blikáním RUN LED. Obr Příklad zapojení LM2-11B Tab Základní parametry LM2-11B Binární vstup 1x (IN) Typ 230V AC Analogový vstup 1x (THERM) Typ čidla Termistor NTC 12k Rozsah C Přesnost 0,8 C Analogový výstup 1x (OUT) Typ 230V AC, řízený polovodič Typ zátěže Odporová (Žárovka, Halogeny 230 V) Induktivní (Transformátor klasický pro halogeny) Kapacitní (Elektronický transformátor pro halogeny) Minimální spínaný výkon 10 VA Maximální spínaný 250 VA výkon Jištění Vnitřní elektronická vratná pojistka Galvanické oddělení ano výstupu Izolační napětí mezi výstupem a vnitřními 3.75 kv, SELV dle EN obvody Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 25mA Rozměry a hmotnost Rozměry mm Hmotnost 45g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost Dle EN Stupeň krytí IP IEC 529 IP 30 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace Do elektroinstalační krabice Připojení Šroubové svorky Průřez vodičů max. 1 mm 2 Připojení silových vodičů 4x vodič CY Průřez silových vodičů 0.5 mm 2, délka 90 mm TXV

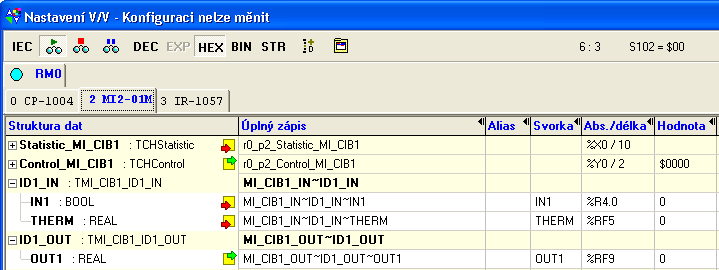

67 3.18. LM2-11B Konfigurace Obr Konfigurace jednotky Offset teploty Korekční offset teploměru, o který bude upravena naměřená teplota Struktura předávaných dat Jednotka obsahuje celkem 3 zařízení : - zarizeni 1, vstupni, 1*DI (tlacitko) - zarizeni 2, vystupni, 1*AO (stmivac) - zarizeni 3, vstupni, 1*AI (teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat Vstupní data IN1 THERM IN1 THERM - stav vstupu IN (typ bool) - teplota externího čidla (typ real) [ C] 67 TXV

68 CIB JEDNOTKY Výstupní data OUT1 OUT1 - hodnota analogového výstupu stmívače OUT (typ real) [0-100%] TXV

69 3.19. RCM RCM2-1 Jednotka v interiérovém provedení do kanceláří a obytných prostor je určena pro zobrazení a zadávání žádaných hodnot jako Room Control Manager. Obsahuje LCD displej se zobrazením hodnoty a řadu grafických ikon používaných v oblasti vytápění, ventilace, klimatizace. Pro pohyb v menu a editaci hodnot obsahuje jednotka rotační element s potvrzením (stiskem). V jednotce je integrován interní snímač teploty. Jednotka též obsahuje vstup pro připojení externího NTC čidla teploty, a binární SSR výstup (ovládání topení apod.). CIB - CIB + TEPLOTNÍ SENSOR 1 2 CIB+ CIB+ 3 CIB- 4 CIB THERM DOUT 8 7 THERM COM 9 Tab Základní parametry RCM2-1 Displej Typ LCD (zobrazení hodnoty + grafické symboly) Ovládací prvek Točítko s tlačítkem Analogový vstup Počet 2 Typ vstupu Teplotní senzor (interní, externí) Typ čidla Termistor NTC 12k Rozsah C Přesnost 0,8 C Binární výstup Počet 1 Typ SSR relé (Solid State Relay) Galvanické oddělení Ano, 1500V Jmenovité napětí 24 V AC/DC (max. 60 V) Maximální proud 600 ma Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 17mA Rozměry a hmotnost Rozměry mm Hmotnost 130g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost Dle EN Stupeň krytí IP IEC 529 IP 20 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Mechanická konstrukce Plastový modul Instalace Na zeď, na montážní krabici Připojení Šroubové svorky Průřez vodičů max. 1,5 mm 2 Obr Náhled a příklad zapojení RCM TXV

70 CIB JEDNOTKY Konfigurace Obr Konfigurace jednotky Offset teploty Korekční offset interního a externího teploměru, o který bude upravena naměřená teplota Struktura předávaných dat Jednotka obsahuje celkem 5 zařízení : - zarizeni 1, vstupni, 3*DI (priznaky tocitka) - zarizeni 2, vystupni, DISP (hodnoty + symboly) - zarizeni 3, vstupni, 1*AI (interni teplomer) - zarizeni 4, vstupni, 1*AI (externi teplomer) - zarizeni 5, vstupni, 1*AI (citac tocitka) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat TXV

71 3.19. RCM2-1 Vstupní data FLG itherm etherm COUNTER FLG itherm etherm - stav točítka (8x typ bool) PRESS - točítko stisknuto (funkce tlačítka) LEFT - otáčení vlevo (při otáčení předávána hodnota ) RIGHT - otáčení vpravo (při otáčení předávána hodnota ) - teplota interního čidla (typ real) [ C] - teplota externího čidla (typ real) [ C] COUNTER - kruhový čítač polohy točítka (typ sint) Výstupní data VALUE ERROR ICO VALUE ERROR ICO - hodnota pro zobrazení na hlavní segmentovce (typ int) zobrazení hodnoty na displeji je podmíněno viditelností segmentů S1 - S2 a D1 - D4 - hodnota pro zobrazení na vedlejší segmentovce (typ usint) zobrazení hodnoty na displeji je podmíněno viditelností segmentu D5 - příznaky viditelnosti symbolů / segmentů na displeji, binární výstup (48* typ bool) (viz. následující obrázek a tabulka) Obr Rozmístění symbolů a segmentů na displeji RCM TXV

72 CIB JEDNOTKY TXV Ikona / segment Symbolický název T1 ONE T2 TWO T3 THREE T4 FOUR T5 FIVE T6 SIX T7 SEVEN P3 ERROR P2 No T8 Clock T12 Moon T13 Sun T10 House T11 Figure T15 Drink T9 Thermometer T14 Power P1 Setting S3 Celsius S4 Fahrenheit P6 Percent W1 rh P5 dotup P4 dotdown P7 Heating P8 Cooling S5 Ventilation P9 Water P10 Spanner P11 P11 P12 Bell W2 Manual P13 LN3 P14 LN2 P15 LN1 P16 Rotation P17 LP1 P18 LP2 P19 LP3 P20 Automatic S1 Minus S2 S2 D1 D1 D2 D2 D3 D3 D4 D4 D5 DE binární výstup DOUT

73 3.20. SA2-01B SA2-01B Jednotka s jedním spínacím reléovým kontaktem pro ovládání výkonové zátěže. Umožňuje též připojení externího NTC čidla teploty. Standardně je jednotka dodávána ve variantě materiálu spínacího kontaktu AgSnO 2 (SA2-01B), na zakázku je možno dodat s kontaktem AgNi (SA2-01B/Ni). Připojení jednotky na sběrnici CIB (připojení na napájení) je signalizováno trvalým svitem zelené RUN LED, obsluha jednotky z CIB je signalizována blikáním RUN LED. Sepnutí releového výstupu je signalizováno svitem červené RE1 LED. Obr Příklad zapojení SA2-01B Napájení Napájení a komunikace Jmenovitý odběr Rozměry a hmotnost Rozměry Hmotnost 24 V (27 V) ze sběrnice CIB 40mA mm 43g Tab Základní parametry SA2-01B Analogový vstup 1x (THERM) Typ čidla Termistor NTC 12k Rozsah C Přesnost 0,8 C Releový výstup 1x (RE1-15,18) Typ kontaktu spínací 16A / AC Materiál kontaktu AgSnO 2 (AgNi) Galvanické oddělení ano Spínané napětí min. 5V DC; max. 250V AC Spínaný max. výkon 4000VA / AC; 384W / DC Špičkový proud 30A / <3s Izolační napětí mezi reléovými výstupy a 3.75 kv, SELV dle EN vnitřními obvody Doba sepnutí / rozepnutí typ. 10ms / 4ms Minimální spínaný proud 100mA Frekvence spínání bez max. 1200min -1 zátěže Frekvence spínání se max. 6min -1 zátěží Mechanická životnost 3x10 7 Elektrická životnost 0.7x10 5 Ochrana proti zkratu není Ošetření induktivní zátěže Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost Dle EN Stupeň krytí IP IEC 529 IP 30 vnější (RC člen, varistor, dioda) Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace do instalační karbice Připojení šroubové svorky Průřez vodičů max. 1 mm 2 Připojení silových vodičů 2x vodič CY Průřez silových vodičů 2.5 mm 2, délka 90 mm 73 TXV

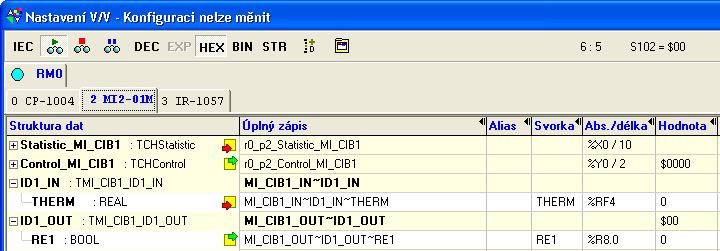

74 CIB JEDNOTKY Konfigurace Offset teploty Obr Konfigurace jednotky Korekční offset teploměru, o který bude upravena naměřená teplota Struktura předávaných dat Jednotka obsahuje celkem 2 zařízení : - zarizeni 1, vystupni, 1*DO (rele) - zarizeni 2, vstupni, 1*AI (teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Vstupní data THERM Obr Struktura předávaných dat THERM - teplota externího čidla (typ real) [ C] Výstupní data RE1 RE1 - stav binárního výstupu RE1 (svorky 15/18) (typ bool) TXV

75 3.21. SA2-02B SA2-02B Jednotka s dvěmi spínacími reléovými kontakty pro ovládání výkonové zátěže. Umožňuje též připojení externího NTC čidla teploty. Standardně je jednotka dodávána ve variantě materiálu spínacího kontaktu AgSnO 2 (SA2-02B), na zakázku je možno dodat s kontaktem AgNi (SA2-02B/Ni). Připojení jednotky na sběrnici CIB (připojení na napájení) je signalizováno trvalým svitem zelené RUN LED, obsluha jednotky z CIB je signalizována blikáním RUN LED. Sepnutí releového výstupu je signalizováno svitem příslušné červené REx LED. Obr Příklad zapojení SA2-02B Napájení Napájení a komunikace Jmenovitý odběr Rozměry a hmotnost Rozměry Hmotnost 24 V (27 V) ze sběrnice CIB 60mA mm 63g Tab Základní parametry SA2-02B Analogový vstup 1x (THERM) Typ čidla Termistor NTC 12k Rozsah C Přesnost 0,8 C Releový výstup 2x (RE1-15,18; RE2-25,28) Typ kontaktu spínací 8A / AC Materiál kontaktu AgSnO 2 (AgNi) Galvanické oddělení ano Spínané napětí min. 5V DC; max. 250V AC Spínaný max. výkon 2000VA / AC; 192W / DC Špičkový proud 30A / <3s Izolační napětí mezi reléovými výstupy a 3.75 kv, SELV dle EN vnitřními obvody Izolační napětí mezi 1000 V AC jednotlivými reléovými výstupy Doba sepnutí / rozepnutí typ. 10ms / 4ms Minimální spínaný proud 100mA Frekvence spínání bez max. 1200min -1 zátěže Frekvence spínání se max. 6min -1 zátěží Mechanická životnost 3x10 7 Elektrická životnost 0.7x10 5 Ochrana proti zkratu není Ošetření induktivní zátěže Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost Dle EN Stupeň krytí IP IEC 529 IP 30 vnější (RC člen, varistor, dioda) Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace do instalační karbice Připojení šroubové svorky Průřez vodičů max. 1 mm 2 Připojení silových vodičů 4x vodič CY Průřez silových vodičů 2.5 mm 2, délka 90 mm 75 TXV

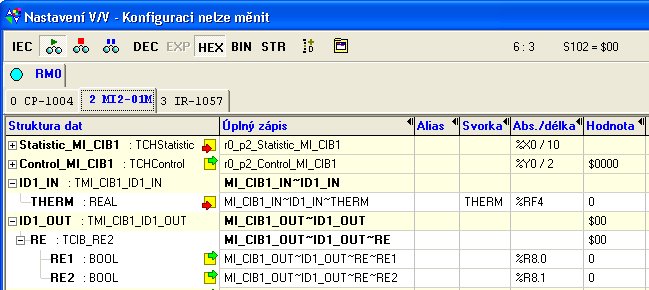

76 CIB JEDNOTKY Konfigurace Offset teploty Obr Konfigurace jednotky Korekční offset teploměru, o který bude upravena naměřená teplota Struktura předávaných dat Jednotka obsahuje celkem 2 zařízení : - zarizeni 1, vystupni, 2*DO (rele) - zarizeni 2, vstupni, 1*AI (teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Vstupní data THERM Obr Struktura předávaných dat THERM - teplota externího čidla (typ real) [ C] Výstupní data RE RE - stav binárních výstupů (8x typ bool) RE1 - výstup RE1 (svorky 15/18) RE2 - výstup RE2 (svorky 25/28) TXV

77 3.22. SA2-02M SA2-02M Jednotka s dvěmi přepínacími reléovými kontakty pro ovládání výkonové zátěže. Každé relé má na čelním panelu samostatné tlačítko SWx. V režimu jednotky bez CIB komunikace tlačítka přímo ovládájí příslušná relé, v režimu jednotky s CIB komunikací se tlačítka chovají jak binární vstupy. Standardně je jednotka dodávána ve variantě materiálu spínacího kontaktu AgSnO 2 (SA2-02M), na zakázku je možno dodat s kontaktem AgNi (SA2-02M/Ni). Připojení jednotky na sběrnici CIB (připojení na napájení) je signalizováno trvalým svitem zelené RUN LED, obsluha jednotky z CIB je signalizována blikáním RUN LED. Sepnutí releového výstupu je signalizováno svitem příslušné červené REx LED. Obr Příklad zapojení SA2-02M Napájení Napájení a komunikace Jmenovitý odběr Rozměry a hmotnost Rozměry Hmotnost 24 V (27 V) ze sběrnice CIB 55mA mm 82g Tab Základní parametry SA2-02M Binární vstupy (SW1, SW2) Počet, typ 2x tlačítko Releové výstupy (RE1, RE2) Počet výstupů / skupin 2 / 2 Typ přepínací kontakt 16A / AC Materiál kontaktu AgSnO 2 (AgNi) Galvanické oddělení ano (i skupiny navzájem) Spínané max. napětí 24V DC, 250V AC Spínaný max. výkon 4000VA / AC; 384W / DC Špičkový proud 30A / <3s Izolační napětí mezi reléovými výstupy a 3.75 kv, SELV dle EN vnitřními obvody Izolační napětí mezi 1000 V AC jednotlivými reléovými výstupy Doba sepnutí / rozepnutí typ. 10ms / 4ms Minimální spínaný proud 100mA Frekvence spínání bez max. 1200min -1 zátěže Frekvence spínání se max. 6min -1 zátěží Mechanická životnost 3x10 7 Elektrická životnost 0.7x10 5 Ochrana proti zkratu není Ošetření induktivní zátěže Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost Dle EN vnější (RC člen, varistor, dioda) Stupeň krytí IP IEC 529 IP 20, IP40 se zákrytem v rozvaděči Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace na DIN lištu Připojení šroubové svorky Průřez vodičů max. 2.5 mm 2 77 TXV

78 CIB JEDNOTKY Konfigurace Jednotka nevyžaduje konfiguraci Struktura předávaných dat Jednotka obsahuje celkem 2 zařízení : - zarizeni 1, vstupni, 2*DI (tlacitka) - zarizeni 2, vystupni, 2*DO (rele) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat Vstupní data SW SW - stav tlačítek (8x typ bool) SW1 - stav tlačítka SW1 SW2 - stav tlačítka SW2 Výstupní data RE RE - stav binárních výstupů (8x typ bool) RE1 - výstup RE1 RE2 - výstup RE2 TXV

79 3.23. SA2-04M SA2-04M Jednotka se čtyřmi přepínacími reléovými kontakty pro ovládání výkonové zátěže. Každé relé má na čelním panelu samostatné tlačítko SWx. V režimu jednotky bez CIB komunikace tlačítka přímo ovládájí příslušná relé, v režimu jednotky s CIB komunikací se tlačítka chovají jak binární vstupy. Standardně je jednotka dodávána ve variantě materiálu spínacího kontaktu AgSnO 2 (SA2-04M),na zakázku je možno dodat s kontaktem AgNi (SA2-04M/Ni). Připojení jednotky na sběrnici CIB (připojení na napájení) je signalizováno trvalým svitem zelené RUN LED, obsluha jednotky z CIB je signalizována blikáním RUN LED. Sepnutí releového výstupu je signalizováno svitem příslušné žluté REx LED. Obr Příklad zapojení SA2-04M Napájení Napájení a komunikace Jmenovitý odběr Rozměry a hmotnost Rozměry Hmotnost 24 V (27 V) ze sběrnice CIB 100mA mm 161g Tab Základní parametry SA2-04M Binární vstupy (SW1 SW4) Počet, typ 4x tlačítko Releové výstupy (RE1 RE4) Počet výstupů / skupin 4 / 4 Typ přepínací kontakt 16A / AC Materiál kontaktu AgSnO 2 (AgNi) Galvanické oddělení ano (i skupiny navzájem) Spínané max. napětí 24V DC, 250V AC Spínaný max. výkon 4000VA / AC; 384W / DC Špičkový proud 30A / <3s Izolační napětí mezi reléovými výstupy a 3.75 kv, SELV dle EN vnitřními obvody Izolační napětí mezi 1000 V AC jednotlivými reléovými výstupy Doba sepnutí / rozepnutí typ. 10ms / 4ms Minimální spínaný proud 100mA Frekvence spínání bez max. 1200min -1 zátěže Frekvence spínání se max. 6min -1 zátěží Mechanická životnost 3x10 7 Elektrická životnost 0.7x10 5 Ochrana proti zkratu není Ošetření induktivní zátěže Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost Dle EN vnější (RC člen, varistor, dioda) Stupeň krytí IP IEC 529 IP 20, IP40 se zákrytem v rozvaděči Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace na DIN lištu Připojení šroubové svorky Průřez vodičů max. 2.5 mm 2 79 TXV

80 CIB JEDNOTKY Konfigurace Jednotka nevyžaduje konfiguraci Struktura předávaných dat Jednotka obsahuje celkem 2 zařízení : - zarizeni 1, vstupni, 4*DI (tlacitka) - zarizeni 2, vystupni, 4*DO (rele) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Vstupní data SW Obr Struktura předávaných dat SW - stav tlačítek (8x typ bool) SW1 - stav tlačítka SW1 SW2 - stav tlačítka SW2 SW3 - stav tlačítka SW3 SW4 - stav tlačítka SW4 Výstupní data RE RE - stav binárních výstupů (8x typ bool) RE1 - výstup RE1 RE2 - výstup RE2 RE3 - výstup RE3 RE4 - výstup RE4 TXV

81 3.24. SA2-012M SA2-012M Jednotka se 12 spínacími reléovými kontakty pro ovládání výkonové zátěže. Každé relé má na čelním panelu samostatné tlačítko SWx. V režimu jednotky bez CIB komunikace tlačítka přímo ovládájí příslušná relé, v režimu jednotky s CIB komunikací se tlačítka chovají jak binární vstupy. Standardně je jednotka dodávána ve variantě materiálu spínacího kontaktu AgSnO 2. Připojení jednotky na sběrnici CIB (připojení na napájení) je signalizováno trvalým svitem zelené RUN LED, obsluha jednotky z CIB je signalizována blikáním RUN LED. Sepnutí releového výstupu je signalizováno svitem příslušné žluté REx LED. Obr Příklad zapojení SA2-012M Napájení Napájení 230V AC Jmenovitý odběr 50mA Rozměry a hmotnost Rozměry mm Hmotnost 440g Tab Základní parametry SA2-012M Binární vstupy (SW1 SW12) Počet, typ 12x tlačítko Releové výstupy (RE1 RE12) Počet výstupů / skupin 12 / 3 Typ spínací kontakt 8A / AC Materiál kontaktu AgSnO 2 Galvanické oddělení ano (i skupiny navzájem) Spínané max. napětí 30V DC, 250V AC Spínaný max. výkon 2000VA / AC; 240W / DC Špičkový proud 20A / <3s Izolační napětí mezi reléovými výstupy a 3.75 kv, SELV dle EN vnitřními obvody Izolační napětí mezi 1000 V AC jednotlivými reléovými výstupy Max. proud společnou 16A svorkou Doba sepnutí / rozepnutí typ. 10ms / 4ms Minimální spínaný proud 10mA /10V Frekvence spínání bez max. 300min -1 zátěže Frekvence spínání se max. 15min -1 zátěží Mechanická životnost 1x10 7 Elektrická životnost 1x10 5 Ochrana proti zkratu není Ošetření induktivní zátěže Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Elektrická pevnost Dle EN vnější (RC člen, varistor, dioda) Stupeň krytí IP IEC 529 IP 20, IP40 se zákrytem v rozvaděči Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace na DIN lištu Připojení šroubové svorky Průřez vodičů max. 2.5 mm 2 81 TXV

82 CIB JEDNOTKY Konfigurace Jednotka nevyžaduje konfiguraci Struktura předávaných dat Jednotka obsahuje celkem 1 zařízení : - zarizeni 1, vstup/vystupni, 12*DI/12*DO (tlacitka/rele) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat TXV

83 3.24. SA2-012M Vstupní data SW SW - stav tlačítek (16x typ bool) SW1 - stav tlačítka SW1 SW2 - stav tlačítka SW2 : SW11 - stav tlačítka SW11 SW12 - stav tlačítka SW12 Výstupní data RE RE - stav binárních výstupů (16x typ bool) RE1 - výstup RE1 RE2 - výstup RE2 : RE11 - výstup RE11 RE12 - výstup RE12 83 TXV

84 CIB JEDNOTKY SOPHY2 Multifunkční interierová jednotka SOPHY2 sdružuje 2 krátkocestná tlačítka, vestavěný senzor intenzity osvětlení, vestavěný teplotní senzor, přijímač/vysílač IR signálu, 4 univerzální vstupy, reproduktor a snímač lidského hlasu. Přijímač IR signálu umožňuje přijmout povel od dálkových ovladačů, které se používají pro ovládání domácí elektroniky (TV, DVD, HIFI, VIDEO ) a které používají kódy formátu RC5, NEC, SIRCS. V rámci příslušenství je možné dodat univerzální dálkové ovladače, které je možné použít nejen na ovládání SOPHY2 jednotky ale i k ovládání domácí elektroniky. Vysílač IR signálu umožňuje naopak vysílat povely a ovládat zařízení tak, jako klasický dálkový ovladač. Vzhledem ke směrovosti šíření IR signálu se doporučuje umístit jednotku v přímé viditelnosti vysílače/přijímače IR signálu. Obr Náhled a příklad zapojení SOPHY2 Tab Základní parametry SOPHY2 Binární vstupy Počet, typ Binární výstupy Počet, typ Teploměr Typ čidla Rozsah C Přesnost 0,8 C Snímač intenzity osvětlení 2x tlačítko (mikrospínač) 4x bezpotenciálový kontakt 2x LED (červená, zelená) termistor NTC, interní Rozsah snímání lx IR přijímač / vysílač Úhel snímání +/- 45 prostorových Dosah do 10m Vlnová délka 950nm Podporované kódování RC5, NEC, SIRCS Hlasové ovládání Frekvenční rozsah 50 Hz 16 khz Citlivost 46 db Počet povelů max. 64 Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 60mA Rozměry a hmotnost Rozměry mm Hmotnost 92g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Stupeň krytí IP IEC 529 IP 20 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace do instalační krabice Připojení šroubové svorky Průřez vodičů max. 1 mm 2 TXV

85 3.25. SOPHY Konfigurace Offset teploty Obr Konfigurace jednotky Korekční offset teploměru, o který bude upravena naměřená teplota. Jazyk Výběr jazyka, kterým bude Sophy jednotka komunikovat s obsluhou v režimu učení hlasových povelů. Na výběr je z těchto jazykových variant : - Angličtina - Čeština - Němčina - Ruština Struktura předávaných dat Jednotka obsahuje celkem 5 zařízení : - zarizeni 1, vstup/vystupni, 6*DI, 2*LED (2*tlacitko+4*DI, 2*LED) - zarizeni 2, vstupni, 1*AI (teplomer) - zarizeni 3, vstupni, 1*LI (intenzita osvetleni) - zarizeni 4, vstup/vystupni, 1*IR in/out (infra) - zarizeni 5, vstup/vystupni, 1*VOICE in/out (hlas) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. 85 TXV

86 CIB JEDNOTKY Obr Struktura předávaných dat TXV

87 3.25. SOPHY2 Vstupní data IN THERM LIN IR VOICE IN THERM - stav binárních vstupů (8x typ bool) DOWN - tlačítko DOWN UP - tlačítko UP IN1 - vstup IN1 IN2 - vstup IN2 IN3 - vstup IN3 IN4 - vstup IN4 - teplota interního čidla (typ real) [ C] LIN IR - intenzita osvětlení (typ usint) [0-255] (0 = nízká, 255 = vysoká intenzita) - pole infra přijímače STAT - stavový byte (8x typ bool) TC2 TC1 TRG Bit TRG - alternační bit vysílače, změna hodnoty signalizuje úspěšné vyslání infra kódu (tzn. je možno vyslat další infra kód) TC1 - typ přijatého infra kódu TC2 - typ přijatého infra kódu standard RC standard SIRCS standard NEC CODE - přijatý infra kód (typ uint), kód je zobrazen po dobu cca. 1s VOICE - pole hlasového přijímače STAT - stavový byte (8x typ bool) MSG OK ERR LISTEN BUSY Bit BUSY - SOPHY je zaneprázdněna LISTEN - SOPHY je v režimu odposlech ERR - chyba operace OK - operace OK MSG - přijat hlasový povel CODE - kód přijatého hlasového povelu (typ usint) 87 TXV

88 CIB JEDNOTKY Výstupní data LED IR VOICE LED IR - stav binárních výstupů (8x typ bool) RED - indikační LED červená GREEN - indikační LED zelená - pole infra vysílače CONT - řídící byte (8x typ bool) TC2 TC1 TRG Bit TRG - alternační bit vysílače, při změně hodnoty dojde k vyslání infra kódu TC1 - typ vysílaného infra kódu TC2 - typ vysílaného infra kódu standard RC standard SIRCS standard NEC CODE - vysílaný infra kód (typ uint) VOICE - pole hlasového vysílače ACT - kód akce (typ usint) = 0x00 - bez činnosti = 0x01 - vyslat (přehrát) standardní hlasový nebo zvukový povel = 0x03 - smazat všechny naučené povely = 0x04 - přepnout do naslouchacího (listen) režimu = 0x12 - naučit povel CODE - kód vysílaného/učeného povelu (typ usint) TXV

89 Tabulka hlasových povelů *) SOPHY2 Kód povelu Povel 1 Řekni povel 2 Povel přijat 3 Povel odhlášen 4 Povel uložen 5 Chyba povelu 6 Prosím opakuj 7 Co jsi říkal 8 Zapnuto 9 Vyputo 10 Dobrý den 11 Noční režim 12 Denní režim 13 Alarm zapnuto 14 Alarm vypnuto 15 Levný tarif 16 Drahý tarif 17 Vytápění minimum 18 Vytápění útlum 19 Vytápění normal 20 Vytápění komfort *) Hlasové povely jsou modifikovány dle zvolené jazykové mutace. Tabulka zvukových povelů Kód povelu Povel 128 Alerte 129 Flag alert 130 Suspic 131 Submarine ping 132 Tug boat horn 133 Critical 134 Ding 135 Gong 136 Chimes 137 Chord 138 Notify 139 Telering 140 Car crash 141 Engine 142 Carhorn 143 BNLW 144 Exhaust start 145 BTrooperszap 146 Expl Zapped by Electricity 255 Beep 89 TXV

90 CIB JEDNOTKY SOPHY2-L Multifunkční interierová jednotka SOPHY2 sdružuje 2 krátkocestná tlačítka, vestavěný senzor intenzity osvětlení, vestavěný teplotní senzor, přijímač/vysílač IR signálu a 4 univerzální vstupy. Přijímač IR signálu umožňuje přijmout povel od dálkových ovladačů, které se používají pro ovládání domácí elektroniky (TV, DVD, HIFI, VIDEO ) a které používají kódy formátu RC5, NEC, SIRCS. V rámci příslušenství je možné dodat univerzální dálkové ovladače, které je možné použít nejen na ovládání SOPHY2 jednotky ale i k ovládání domácí elektroniky. Vysílač IR signálu umožňuje naopak vysílat povely a ovládat zařízení tak, jako klasický dálkový ovladač. Vzhledem ke směrovosti šíření IR signálu se doporučuje umístit jednotku v přímé viditelnosti vysílače/přijímače IR signálu. Tab Základní parametry SOPHY2-L Binární vstupy Počet, typ Binární výstupy Počet, typ Teploměr Typ čidla Rozsah C Přesnost 0,8 C Snímač intenzity osvětlení 2x tlačítko (mikrospínač) 4x bezpotenciálový kontakt 2x LED (červená, zelená) termistor NTC Rozsah snímání lx IR přijímač / vysílač Úhel snímání Dosah Vlnová délka Podporované kódování Napájení Napájení a komunikace Jmenovitý odběr Rozměry a hmotnost Rozměry Hmotnost Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Stupeň krytí IP IEC 529 IP 20 +/- 45 prostorových do 10m 950nm RC5, NEC, SIRCS 24 V (27 V) ze sběrnice CIB 60mA mm 92g Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace do instalační krabice Připojení šroubové svorky Průřez vodičů max. 1 mm 2 Obr Náhled a příklad zapojení SOPHY2-L TXV

91 3.26. SOPHY2-L Konfigurace Offset teploty Obr Konfigurace jednotky Korekční offset teploměru, o který bude upravena naměřená teplota Struktura předávaných dat Jednotka obsahuje celkem 4 zařízení : - zarizeni 1, vstup/vystupni, 6*DI, 2*LED (2*tlacitko+4*DI, 2*LED) - zarizeni 2, vstupni, 1*AI (teplomer) - zarizeni 3, vstupni, 1*LI (intenzita osvetleni) - zarizeni 4, vstup/vystupni, 1*IR in/out (infra) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat 91 TXV

92 CIB JEDNOTKY Vstupní data IN THERM LIN IR IN THERM LIN IR - stav binárních vstupů (8x typ bool) DOWN - tlačítko DOWN UP - tlačítko UP IN1 - vstup IN1 IN2 - vstup IN2 IN3 - vstup IN3 IN4 - vstup IN4 - teplota interního čidla (typ real) [ C] - intenzita osvětlení (typ usint) [0-255] (0 = nízká, 255 = vysoká intenzita) - pole infra přijímače STAT - stavový byte (8x typ bool) Výstupní data TC2 TC1 TRG Bit TRG - alternační bit vysílače, změna hodnoty signalizuje úspěšné vyslání infra kódu (tzn. je možno vyslat další infra kód) TC1 - typ přijatého infra kódu TC2 - typ přijatého infra kódu standard RC standard SIRCS standard NEC CODE - přijatý infra kód (typ uint), kód je zobrazen po dobu cca. 1s LED IR LED IR - stav binárních výstupů (8x typ bool) RED - indikační LED červená GREEN - indikační LED zelená - pole infra vysílače CONT - řídící byte (8x typ bool) TC2 TC1 TRG Bit TRG - alternační bit vysílače, při změně hodnoty dojde k vyslání infra kódu TC1 - typ vysílaného infra kódu TC2 - typ vysílaného infra kódu standard RC standard SIRCS standard NEC CODE - vysílaný infra kód (typ uint) TXV

93 3.27. WMR WMR2-11 Nástěnná jednotka obsahuje čtečku bezkontaktních čipových karet (médií) RFID, 2 krátkocestná tlačítka, integrovaný teplotní senzor, 2 indikační LED, výstupní relé s přepínacím kontaktem (např. pro ovládání dveřního elektromagnetu) a akustický výstup (piezo měnič). Obr Náhled a příklad zapojení WMR2-11 Tab Základní parametry WMR2-11 Čtečka karet Typ RFID 125 khz ± 6 khz Podporované karty ISO Card Unique IC Type Unique 64 Bits RF/64 ASK Manchester Binární vstupy Počet, typ 2x tlačítko (mikrospínač) Binární výstupy Optický výstup 1x LED červená 1x LED zelená Akustický výstup 1x piezo měnič Releový výstup 1x přepínací kontakt 8A/AC Materiál kontaktu AgSnO 2 Spínané max. napětí 30V DC, 250V AC Spínaný max. výkon 2000VA / AC; 240W / DC Špičkový proud 20A / <3s Izolační napětí mezi reléovými výstupy a 3.75 kv, SELV dle EN vnitřními obvody Minimální spínaný proud 10mA /10V Frekvence spínání bez max. 300min -1 zátěže Frekvence spínání se max. 15min -1 zátěží Mechanická životnost 1x10 7 Elektrická životnost 1x10 5 Teploměr Typ čidla termistor NTC, interní Rozsah C Přesnost 0,8 C Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 50mA Rozměry a hmotnost Rozměry mm Hmotnost 75g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Stupeň krytí IP IEC 529 IP 20 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace do instalační krabice Připojení šroubové svorky Průřez datových vodičů max. 1 mm 2 Průřez silových vodičů max. 2.5 mm 2 93 TXV

94 CIB JEDNOTKY Konfigurace Offset teploty Obr Konfigurace jednotky Korekční offset teploměru, o který bude upravena naměřená teplota Struktura předávaných dat Jednotka obsahuje celkem 4 zařízení : - zarizeni 1, vstupni, 2*DI (tlacitka) - zarizeni 2, vstupni, 1*CARD (karta) - zarizeni 3, vystupni, 4*DO (2*LED, 1*DO, 1*piezo) - zarizeni 4, vstupni, 1*AI (teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat TXV

95 3.27. WMR2-11 Vstupní data BTN CARD THERM BTN CARD THERM - stav binárních vstupů (8x typ bool) UP1 - tlačítko UP DOWN1 - tlačítko DOWN - kód karty (5x typ usint) Po úspěšném načtení karty je kód předán na dobu cca. 0.5s. - teplota interního čidla (typ real) [ C] Výstupní data OUT OUT - stav binárních výstupů (8x typ bool) RED - LED červená GREEN - LED zelená RE - kontakt relé BEEPER - akustický výstup 95 TXV

96 CIB JEDNOTKY WSB2-20 Jednotka nástěnného ovladače obsahuje 2 tlačítka s krátkocestným ovládáním a 2 indikační LED. Jednotka též obsahuje integrovaný snímač teploty (pro informativní zjištění vnitřní teploty). Tab Základní parametry WSB2-20 Binární vstupy Počet 2 Typ krátkocestné mikrospínačové tlačítko Binární výstupy Počet 2 Typ indikační LED (1x červená, 1x zelená) Teploměr Typ čidla termistor NTC, interní Rozsah C Přesnost 0,8 C Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 25mA Rozměry a hmotnost Rozměry mm Hmotnost 68g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Stupeň krytí IP IEC 529 IP 20 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace do instalační krabice Připojení šroubové svorky Průřez vodičů max. 1 mm 2 Obr Náhled a příklad zapojení WSB Konfigurace Offset teploty Obr Konfigurace jednotky Korekční offset teploměru, o který bude upravena naměřená teplota. TXV

97 Struktura předávaných dat Jednotka obsahuje celkem 3 zařízení : WSB zarizeni 1, vstupni, 2*DI (tlacitka) - zarizeni 2, vystupni, 2*DO (LED) - zarizeni 3, vstupni, 1*AI (teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat Vstupní data BTN THERM BTN THERM - stav binárních vstupů (8x typ bool) UP1 - tlačítko 1 UP DOWN1 - tlačítko 1 DOWN - teplota interního čidla (typ real) [ C] Výstupní data LED LED - stav binárních výstupů (8x typ bool) GREEN1 - LED1 - zelená RED1 - LED1 - červená 97 TXV

98 CIB JEDNOTKY WSB2-40 Jednotka nástěnného ovladače obsahuje 4 tlačítka s krátkocestným ovládáním a 4 indikační LED. Jednotka též obsahuje integrovaný snímač teploty (pro informativní zjištění vnitřní teploty). Tab Základní parametry WSB2-40 Binární vstupy Počet 4 Typ krátkocestné mikrospínačové tlačítko Binární výstupy Počet 4 Typ indikační LED (2x červená, 2x zelená) Teploměr Typ čidla termistor NTC, interní Rozsah C Přesnost 0,8 C Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 25mA Rozměry a hmotnost Rozměry mm Hmotnost 68g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Stupeň krytí IP IEC 529 IP 20 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace do instalační krabice Připojení šroubové svorky Průřez vodičů max. 1 mm 2 Obr Náhled a příklad zapojení WSB Konfigurace Offset teploty Obr Konfigurace jednotky Korekční offset teploměru, o který bude upravena naměřená teplota. TXV

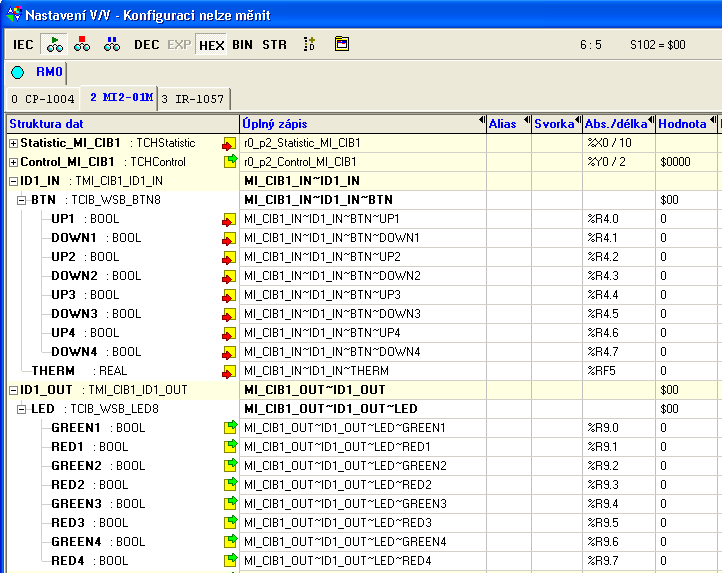

99 Struktura předávaných dat Jednotka obsahuje celkem 3 zařízení : WSB zarizeni 1, vstupni, 4*DI (tlacitka) - zarizeni 2, vystupni, 4*DO (LED) - zarizeni 3, vstupni, 1*AI (teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Vstupní data Obr Struktura předávaných dat BTN THERM BTN THERM - stav binárních vstupů (8x typ bool) UP1 - tlačítko 1 UP DOWN1 - tlačítko 1 DOWN UP2 - tlačítko 2 UP DOWN2 - tlačítko 2 DOWN - teplota interního čidla (typ real) [ C] Výstupní data LED LED - stav binárních výstupů (8x typ bool) GREEN1 - LED1 - zelená RED1 - LED1 - červená GREEN2 - LED2 - zelená RED2 - LED2 - červená 99 TXV

100 CIB JEDNOTKY WSB2-80 Jednotka nástěnného ovladače obsahuje 8 tlačítek s krátkocestným ovládáním a 8 indikačních LED. Jednotka též obsahuje integrovaný snímač teploty (pro informativní zjištění vnitřní teploty). Tab Základní parametry WSB2-80 Binární vstupy Počet 8 Typ krátkocestné mikrospínačové tlačítko Binární výstupy Počet 8 Typ indikační LED (4x červená, 4x zelená) Teploměr Typ čidla termistor NTC, interní Rozsah C Přesnost 0,8 C Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 25mA Rozměry a hmotnost Rozměry mm Hmotnost 70g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Stupeň krytí IP IEC 529 IP 20 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace do instalační krabice Připojení šroubové svorky Průřez vodičů max. 1 mm 2 Obr Náhled a příklad zapojení WSB Konfigurace Offset teploty Obr Konfigurace jednotky Korekční offset teploměru, o který bude upravena naměřená teplota. TXV

101 Struktura předávaných dat Jednotka obsahuje celkem 3 zařízení : WSB zarizeni 1, vstupni, 8*DI (tlacitka) - zarizeni 2, vystupni, 8*DO (LED) - zarizeni 3, vstupni, 1*AI (teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Vstupní data Obr Struktura předávaných dat BTN THERM BTN - stav binárních vstupů (8x typ bool) UP1 - tlačítko 1 UP DOWN1 - tlačítko 1 DOWN UP2 - tlačítko 2 UP DOWN2 - tlačítko 2 DOWN UP3 - tlačítko 3 UP DOWN3 - tlačítko 3 DOWN UP4 - tlačítko 4 UP DOWN4 - tlačítko 4 DOWN 101 TXV

102 CIB JEDNOTKY THERM - teplota interního čidla (typ real) [ C] Výstupní data LED LED - stav binárních výstupů (8x typ bool) GREEN1 - LED1 - zelená RED1 - LED1 - červená GREEN2 - LED2 - zelená RED2 - LED2 - červená GREEN3 - LED3 - zelená RED3 - LED3 - červená GREEN4 - LED4 - zelená RED4 - LED4 - červená TXV

103 3.31. C-AQ-0001R C-AQ-0001R Interierový prostorový modul pro měření koncentrace oxidu uhličitého CO 2 ve vzduchu. Modul obsahuje dvoukanálový měřící optický systém využívající závislosti útlumu infračerveného záření na koncentraci CO 2 ve vzduchu (princip NDIR). Modul umožňuje provádění automatické kalibrace, čímž je dosaženo dlouhodobé životnosti a stability čidla. Modul dále obsahuje interní teplotní čidlo. Mechanické provedení modulu umožňuje jeho snadné upevnění na zeď. Tab Základní parametry C-AQ-0001R C-AQ-000xR CIB + CIB - Obr Náhled a zapojení C-AQ-0001R Měřící vstup CO 2 Volitelný rozsah ppm ppm Náběh čidla po zapnutí 2 min Rozlišení 1 ppm Přesnost 50 ppm (1%) Dlouhodobá stabilita 50 ppm / rok Vliv tlaku 1,6 % / kpa Pracovní vlhkost max. 95 % nekondenzující Kalibrace Z výroby + automatická Životnost meřícího čidla Typ. 10 let Teplotní vstup Typ čidla Termistor NTC 12k, interní Rozsah C Přesnost 0,8 C Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 90 ma Rozměry a hmotnost Rozměry mm Hmotnost 300g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Stupeň krytí IP IEC 529 IP20 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace na zeď Připojení šroubové svorky Průřez vodičů max. 2,5 mm Konfigurace Obr Konfigurace modulu 103 TXV

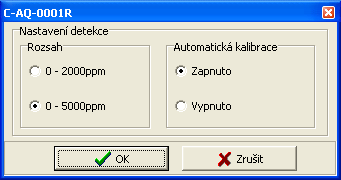

104 CIB JEDNOTKY Rozsah Nastavení měřícího rozsahu čidla. Lze vybrat mezi rozsahem ppm ppm. a Automatická kalibrace Zatržením položky Zapnuto bude modul za provozu provádět pravidelnou automatickou kalibraci měřícího čidla Struktura předávaných dat Modul obsahuje celkem 3 zařízení : - zarizeni 1, vstupni, 1*STAT (status) - zarizeni 2, vstupni, 1*AI (CO2) - zarizeni 3, vstupni, 1*AI (interni teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Vstupní data Obr Struktura předávaných dat STAT CO2 THERM STAT - stavový byte analogových vstupů (8x typ bool) VLD2 OUF2 VLD1 OUF1 Bit OUF1 - přetečení rozsahu koncentrace CO 2 VLD1 - platnost odměru koncentrace CO 2 OUF2 - přetečení/podtečení rozsahu teploměru THERM TXV

105 3.31. C-AQ-0001R VLD2 - platnost odměru teploměru THERM CO 2 THERM - hodnota koncentrace CO 2 (typ real) [ppm] (1ppm = tisícina promile) - teplota interního čidla (typ real) [ C] 105 TXV

106 CIB JEDNOTKY C-AQ-0002R Interierový prostorový modul pro měření přítomnosti plynných těkavých znečišťujících látek (VOC Volatile Organic Compounds) ve vzduchu. Detekce je založena na elektrochemickém principu (měření vodivosti selektivního polovodičového senzoru). Modul je citlivý zejména na toluen, sirovodík, etanol, čpavek a vodík. Dále lze detekovat též alkoholové páry, metan, propan-butan, zemní plyn a látky uvolňované z materiálů vnitřního vybavení budov. Modul dále obsahuje interní teplotní čidlo. Mechanické provedení modulu umožňuje jeho snadné upevnění na zeď. C-AQ-000xR CIB + CIB - Obr Náhled a zapojení C-AQ-0002R Tab Základní parametry C-AQ-0002R Měřící vstup VOC Volitelný rozsah 0 5 ppm 0 50 ppm 10 min Náběh čidla po zapnutí Teplotní vstup Typ čidla Rozsah C Rozlišení 0,1 C Přesnost 0,8 C Napájení Napájení a komunikace Jmenovitý odběr Rozměry a hmotnost Rozměry Hmotnost Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Termistor NTC 12k, interní 24 V (27 V) ze sběrnice CIB 80 ma mm 300g Stupeň krytí IP IEC 529 IP20 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace na zeď Připojení šroubové svorky Průřez vodičů max. 2,5 mm Konfigurace Obr Konfigurace modulu TXV

107 3.32. C-AQ-0002R Rozsah Nastavení měřícího rozsahu čidla. Lze vybrat mezi rozsahem 0 5ppm a 0 50ppm. Autoadaptivní mód Zatržením položky Zapnuto bude modul za provozu provádět pravidelnou automatickou adaptaci měřícího čidla Struktura předávaných dat Modul obsahuje celkem 3 zařízení : - zarizeni 1, vstupni, 1*STAT (status) - zarizeni 2, vstupni, 1*AI (VOC) - zarizeni 3, vstupni, 1*AI (interni teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat Vstupní data STAT VOC THERM STAT - stavový byte analogových vstupů (8x typ bool) VLD2 OUF2 VLD1 OUF1 Bit TXV

108 CIB JEDNOTKY OUF1 - přetečení rozsahu koncentrace VOC VLD1 - platnost odměru koncentrace VOC OUF2 - přetečení/podtečení rozsahu teploměru THERM VLD2 - platnost odměru teploměru THERM VOC THERM - hodnota koncentrace VOC (typ real) [ppm] (1ppm = tisícina promile) - teplota interního čidla (typ real) [ C] TXV

109 3.33. C-AQ-0003R C-AQ-0003R Interierový prostorový modul pro měření přítomnosti tabákového kouře (oxid uhelnatý CO a vodík H) ve vzduchu. Detekce je založena na elektrochemickém principu (měření vodivosti selektivního polovodičového senzoru). Modul lze využít i pro orientační detekci úniku plynů metan, propan-butan a zemní plyn. Modul dále obsahuje interní teplotní čidlo. Mechanické provedení modulu umožňuje jeho snadné upevnění na zeď. C-AQ-000xR CIB + CIB - Obr Náhled a zapojení C-AQ-0003R Tab Základní parametry C-AQ-0003R Měřící vstup VOC Volitelný rozsah 0 5 ppm 0 50 ppm 10 min Náběh čidla po zapnutí Teplotní vstup Typ čidla Rozsah C Rozlišení 0,1 C Přesnost 0,8 C Napájení Napájení a komunikace Jmenovitý odběr Rozměry a hmotnost Rozměry Hmotnost Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Termistor NTC 12k, interní 24 V (27 V) ze sběrnice CIB 80 ma mm 300g Stupeň krytí IP IEC 529 IP20 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace na zeď Připojení šroubové svorky Průřez vodičů max. 2,5 mm Konfigurace Obr Konfigurace modulu 109 TXV

110 CIB JEDNOTKY Rozsah Nastavení měřícího rozsahu čidla. Lze vybrat mezi rozsahem 0 5ppm a 0 50ppm. Autoadaptivní mód Zatržením položky Zapnuto bude modul za provozu provádět pravidelnou automatickou adaptaci měřícího čidla Struktura předávaných dat Modul obsahuje celkem 3 zařízení : - zarizeni 1, vstupni, 1*STAT (status) - zarizeni 2, vstupni, 1*AI (kour) - zarizeni 3, vstupni, 1*AI (interni teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat Vstupní data STAT SMOKE THERM STAT - stavový byte analogových vstupů (8x typ bool) VLD2 OUF2 VLD1 OUF1 Bit TXV

111 3.33. C-AQ-0003R OUF1 - přetečení rozsahu koncentrace SMOKE VLD1 - platnost odměru koncentrace SMOKE OUF2 - přetečení/podtečení rozsahu teploměru THERM VLD2 - platnost odměru teploměru THERM SMOKE THERM - hodnota koncentrace kouře (typ real) [ppm] (1ppm = tisícina promile) - teplota interního čidla (typ real) [ C] 111 TXV

112 CIB JEDNOTKY C-AQ-0004R Interierový prostorový modul pro měření relativní vlhkosti (RH) ve vzduchu. Vlhkost je v modulu vyhodnocována kapacitním polymerním čidlem. Modul dále obsahuje interní teplotní čidlo. Mechanické provedení modulu umožňuje jeho snadné upevnění na zeď. C-AQ-000xR CIB + CIB - Obr Náhled a zapojení C-AQ-0004R Tab Základní parametry C-AQ-0004R Měřící vstup RH Rozsah % RH Rozlišení 0,1 % RH Přesnost 3,5 % RH (pro RH 20 80%) 5 % RH (pro RH 0 100%) Teplotní vstup Typ čidla Termistor NTC 12k, interní Rozsah C Rozlišení 0,1 C Přesnost 0,8 C Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 25 ma Rozměry a hmotnost Rozměry mm Hmotnost 300g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Stupeň krytí IP IEC 529 IP20 Kategorie přepětí III Stupeň znečištění dle 2 ČSN EN Pracovní poloha libovolná Instalace na zeď Připojení šroubové svorky Průřez vodičů max. 2,5 mm Konfigurace Modul nevyžaduje dodatečnou konfiguraci Struktura předávaných dat Modul obsahuje celkem 3 zařízení : - zarizeni 1, vstupni, 1*STAT (status) - zarizeni 2, vstupni, 1*AI (vlhkost) - zarizeni 3, vstupni, 1*AI (interni teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. TXV

113 3.34. C-AQ-0004R Obr Struktura předávaných dat Vstupní data STAT RH THERM STAT - stavový byte analogových vstupů (8x typ bool) VLD2 OUF2 VLD1 OUF1 Bit OUF1 - přetečení rozsahu meření RH VLD1 - platnost odměru RH OUF2 - přetečení/podtečení rozsahu teploměru THERM VLD2 - platnost odměru teploměru THERM RH - hodnota relativní vlhkosti (typ real) [%] THERM - teplota interního čidla (typ real) [ C] 113 TXV

114 CIB JEDNOTKY C-HM-0308M Modul obsahuje 3 univerzální vstupy (analogově/binární) pro připojení kontaktů nebo odporových čidel, 2 napěťové analogové výstupy (0 10V) a 6 reléových výstupů. Analogové vstupy jsou konfigurovatelné podle typu použitého čidla, releové výstupy umožňují lokální manuální ovládání tlačítky na modulu. Mechanické provedení odpovídá rozvaděčovému 3M designu pro montáž na U lištu. A1 A2 A3 A4 A5 A6 A7 A8 A9 CIB+ COM2 CIB- CIB LINE DO1 COM1 DO2 AI1 DI1 AI2 DI2 AI3 DI3 ANA LOG/ DIGITAL INP UTS DO3 DI GITAL OUTP UTS DO4 GND DO5 AO1 A. OUTPUTS DO6 AO2 COM3 B1 B2 B3 B4 B5 B6 B7 B8 B9 L N 230 VAC Obr Náhled a zapojení C-HM-0308M Tab Základní parametry C-HM-0308M Binární vstupy 1) Počet, typ 3, pasivní kontakt Vstupní napětí 2,5V z vnitřního zdroje Galvanické oddělení Ne Analogové vstupy 1) Počet 3 Typ převodníku Aproximační, 12 bitů Doba převodu 500us/kanál Měřící rozsahy Pt1000 (-90/+320 C), Ni1000 (-60/+200 C), NTC12k (-40/+125 C), OV600k (0 630kΩ), OV6M (0 6,5MΩ) Chyba vstupu 3% plného rozsahu Analogové výstupy Počet 2 Typ Aktivní napětový, 8 bitů Rozsah 0 10,5V Max. výstupní proud 10mA Chyba výstupu 2% plného rozsahu Binární výstupy Počet 6 Typ Spínací relé Spínané napětí Max. 250V, min. 5V Spínaný proud Max. 3A, min. 100mA Galvanické oddělení Ano, i skupiny navzájem Proud společnou Max. 10A svorkou skupiny Ošetření induktivní zátěže Vnější (RC člen, dioda, varistor) Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Maximální odběr 90 ma Rozměry a hmotnost Rozměry mm Hmotnost 125g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Stupeň krytí IP IEC 529 IP10B Pracovní poloha Svislá Druh provozu Trvalý Instalace Na DIN lištu Připojovací svorky Šroubové, vyjimatelné Průřez vodičů Max. 2,5 mm 2 1) Svorky pro AI a DI jsou společné (univerzální vstupy) TXV

115 3.35. C-HM-0308M Konfigurace Typ vstupu Obr Konfigurace modulu Výběr typu analogového vstupu : Pt1000, W 100 = 1,385, -90/+320 C Pt1000, W 100 = 1,391, -90/+320 C Ni1000, W 100 = 1,617, -60/+200 C Ni1000, W 100 = 1,500, -60/+200 C NTC 12k (negativní termistor, 12kΩ při 25 C), -40/+125 C KTY , -55/+125 C OV600k (0 630kΩ) OV6M (0 6,5MΩ) Filtrace vstupu Zadáním nenulové hodnoty časové konstanty je aktivován číslicový filtr 1. řádu. Filtr je dán vztahem yt 1 τ + x yt = τ + 1 x y t y t-1 ح - aktuální hodnota analogového vstupu - výstup - minulý výstup - časová konstanta filtru 1. řádu (TAU) Hodnota časové konstanty filtrace se zadává v rozsahu a představuje časovou konstantu v rozsahu 100ms 25,4s. Nastavení blokace DOx Nastavení blokace AOx Pro binární výstupy (skupiny binárních výstupů) DO a analogové výstupy AO lze nastavit, zda se při přechodu modulu do režimu HALT má zamrazit jeho výstupní stav, nebo zda se má jeho stav vynulovat (rozpojit). 115 TXV

116 CIB JEDNOTKY Blokovat manuální režim Zatržením položky bude blokována možnost manuálního ovládání konkrétních binárních výstupů (skupiny binárních výstupů) v režimu RUN. V režimu HALT je manuální ovládání binárních výstupů povolené vždy. V režimu RUN se manuální ovládání na modulu aktivuje stiskem tlačítka MANUAL CONTROL. Současně dojde k rozsvícení žluté indikační LED ON. Poté je možno stisky tlačítek u jednotlivých výstupů měnit jejich stav. Dalším stiskem tlačítka MANUAL CONTROL zhasne indikační LED ON a dojde ke zrušení režimu manuálního ovládání. Binární výstupy jsou pak ovládány podle požadavků z CIB linky. Aktivita manuálního režimu je též signalizována ve stavové proměnné modulu STAT.ManMode Struktura předávaných dat Modul obsahuje celkem 5 zařízení : - zarizeni 1, vstupni, 1*STAT (status) - zarizeni 2, vstupni, 3*AI - zarizeni 3, vystupni, 2*AO - zarizeni 4, vstupni, 3*DI - zarizeni 5, vystupni, 6*DO Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat TXV

117 3.35. C-HM-0308M Vstupní data STAT AI DI STAT - stavový byte modulu (8x typ bool) PowerErr ManMode VLD3 OUF3 VLD2 OUF2 VLD1 OUF1 Bit OUFx - přetečení rozsahu meření vstupu AIx VLDx - platnost odměru AIx ManMode - signalizace režimu manuálního ovládání binárních výstupů PowerErr - pokles napájecího napětí pod hodnotu zaručeného sepnutí releových výstupů DO AIx DIx - hodnota analogových vstupů (3x typ real) - pro teplotní čidla teplota [ C] - pro odporové čidlo OV600k odpor [kω] - pro odporové čidlo OV6M odpor [MΩ] - hodnota binárních vstupů (3x typ bool) Výstupní data AO DOs AOx - hodnota analogových výstupů (2x typ real) [%] DOx - hodnota binárních výstupů (6x typ bool) 117 TXV

118 CIB JEDNOTKY C-HM-1113M Modul obsahuje 8 binárních vstupů pro připojení kontaktů, 3 analogové vstupy pro připojení odporových čidel, 2 napěťové analogové výstupy (0 10V) a 11 reléových výstupů. Analogové vstupy jsou konfigurovatelné podle typu použitého čidla, releové výstupy umožňují lokální manuální ovládání tlačítky na modulu. Mechanické provedení odpovídá rozvaděčovému 6M designu pro montáž na U lištu. Obr Náhled a zapojení C-HM-1113M Tab Základní parametry C-HM-1113M Binární vstupy Počet, typ 8, pasivní kontakt Vstupní napětí 10V z vnitřního zdroje Galvanické oddělení Ne Analogové vstupy Počet 3 Typ převodníku Aproximační, 12 bitů Doba převodu 500us/kanál Měřící rozsahy Pt1000 (-90/+320 C), Ni1000 (-60/+200 C), NTC12k (-40/+125 C), OV600k (0 630kΩ), OV6M (0 6,5MΩ) Chyba vstupu 3% plného rozsahu Binární výstupy Počet 11 Typ Spínací relé Spínané napětí Max. 250V, min. 5V Spínaný proud Max. 3A, min. 100mA, DO11 max. 10A Galvanické oddělení Ano, i skupiny navzájem, s vyjímkou COM5 a COM6 Proud společnou Max. 10A svorkou skupiny Ošetření induktivní Vnější (RC člen, dioda, zátěže varistor) TXV

119 3.36. C-HM-1113M Analogové výstupy Počet 2 Typ Aktivní napětový, 8 bitů Rozsah 0 10,5V Max. výstupní proud 10mA Chyba výstupu 2% plného rozsahu Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Maximální odběr 160 ma Rozměry a hmotnost Rozměry mm Hmotnost 270g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Stupeň krytí IP IEC 529 IP10B Pracovní poloha Svislá Druh provozu Trvalý Instalace Na DIN lištu Připojovací svorky Šroubové, vyjimatelné Průřez vodičů Max. 2,5 mm Konfigurace Typ vstupu Obr Konfigurace modulu Výběr typu analogového vstupu : Pt1000, W 100 = 1,385, -90/+320 C Pt1000, W 100 = 1,391, -90/+320 C Ni1000, W 100 = 1,617, -60/+200 C Ni1000, W 100 = 1,500, -60/+200 C NTC 12k (negativní termistor, 12kΩ při 25 C), -40/+125 C KTY , -55/+125 C OV600k (0 630kΩ) OV6M (0 6,5MΩ) Filtrace vstupu Zadáním nenulové hodnoty časové konstanty je aktivován číslicový filtr 1. řádu. Filtr je dán vztahem 119 TXV

120 y t = y CIB JEDNOTKY τ + x τ + 1 t 1 x y t y t-1 ح - aktuální hodnota analogového vstupu - výstup - minulý výstup - časová konstanta filtru 1. řádu (TAU) Hodnota časové konstanty filtrace se zadává v rozsahu a představuje časovou konstantu v rozsahu 100ms 25,4s. Nastavení blokace DOx Nastavení blokace AOx Pro binární výstupy (skupiny binárních výstupů) DO a analogové výstupy AO lze nastavit, zda se při přechodu modulu do režimu HALT má zamrazit jeho výstupní stav, nebo zda se má jeho stav vynulovat (rozpojit). Blokovat manuální režim Zatržením položky bude blokována možnost manuálního ovládání konkrétních binárních výstupů (skupiny binárních výstupů) v režimu RUN. V režimu HALT je manuální ovládání binárních výstupů povolené vždy. V režimu RUN se manuální ovládání na modulu aktivuje stiskem tlačítka MANUAL CONTROL. Současně dojde k rozsvícení žluté indikační LED ON. Poté je možno stisky tlačítek u jednotlivých výstupů měnit jejich stav. Dalším stiskem tlačítka MANUAL CONTROL zhasne indikační LED ON a dojde ke zrušení režimu manuálního ovládání. Binární výstupy jsou pak ovládány podle požadavků z CIB linky. Aktivita manuálního režimu je též signalizována ve stavové proměnné modulu STAT.ManMode Struktura předávaných dat Modul obsahuje celkem 5 zařízení : - zarizeni 1, vstupni, 1*STAT (status) - zarizeni 2, vstupni, 3*AI - zarizeni 3, vystupni, 2*AO - zarizeni 4, vstupni, 8*DI - zarizeni 5, vystupni, 11*DO Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. TXV

121 3.36. C-HM-1113M Obr Struktura předávaných dat Vstupní data STAT AI DI STAT - stavový byte modulu (8x typ bool) PowerErr ManMode VLD3 OUF3 VLD2 OUF2 VLD1 OUF1 Bit OUFx - přetečení rozsahu meření vstupu AIx VLDx - platnost odměru AIx ManMode - signalizace režimu manuálního ovládání binárních výstupů PowerErr - pokles napájecího napětí pod hodnotu zaručeného sepnutí releových výstupů DO AIx DIx - hodnota analogových vstupů (3x typ real) - hodnota binárních vstupů (8x typ bool) Výstupní data AO DOs AOx - hodnota analogových výstupů (2x typ real) [%] DOx - hodnota binárních výstupů (11x typ bool) 121 TXV

122 CIB JEDNOTKY C-HM-1121M Struktura předávaných dat Modul obsahuje celkem 5 zařízení : - zarizeni 1, vstupni, 1*STAT (status) - zarizeni 2, vstupni, 3*AI - zarizeni 3, vystupni, 2*AO - zarizeni 4, vstupni, 8*DI - zarizeni 5, vystupni, 19*DO Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat Vstupní data STAT AI DI STAT - stavový byte modulu (8x typ bool) PowerErr ManMode VLD3 OUF3 VLD2 OUF2 VLD1 OUF1 Bit OUFx - přetečení rozsahu meření vstupu AIx VLDx - platnost odměru AIx ManMode - PowerErr - AIx - hodnota analogových vstupů (3x typ real) TXV

123 3.37. C-HM-1121M DIx - hodnota binárních vstupů (8x typ bool) Výstupní data AO DOs AOx - hodnota analogových výstupů (2x typ real) [%] DOx - hodnota binárních výstupů (19x typ bool) 123 TXV

124 CIB JEDNOTKY C-IR-0202S Modul obsahuje jeden releový výstup, jeden analogový výstup (0-10V) a 2 univerzální vstupy. Každý z univerzálních vstupů lze samostatně použít buď ve funkci binárního bezpotenciálového vstupu, nebo ve funkci vyváženého EZS vstupu (zabezpečovací technika), a nebo ve funkci analogového vstupu pro připojení odporového teplotního čidla. Mechanické provedení modulu je určeno pro montáž pod kryt zařízení (krytí modulu IP10B). Signály modulu jsou vyvedeny páskovým vodičem. Výstupní spínací kontakt relé je vyveden dvěma samostatnými vodiči, se zvýšenou izolací. Z boční části modulu (naproti páskovému vodiči) je přístupná signalizační zelená RUN LED. Připojení modulu na sběrnici CIB (připojení na napájení) je signalizováno trvalým svitem RUN LED, obsluha modulu z CIB je signalizována blikáním RUN LED. Pro čidla Pt1000, Ni1000, KTY81-121, a čidla TC a TZ (termistor NTC12k) modul provádí přepočet a linearizaci naměřené hodnoty přímo na teplotu. Pro jiné typy odporových snímačů (v rozsahu 0 až 160 kω) se musí přepočet na teplotu provést až na úrovni uživatelského programu v CPU (modul předává hodnotu v kω, rozlišení 10 Ω). Obr Náhled a zapojení C-IR-0202S Tab Základní parametry C-IR-0202S Vstupy Počet 2 Volitelný typ vstupu Binární, vyvážený, Pt1000, Ni1000, NTC12kΩ, KTY81-121, odpor 160kΩ Binární vstup Kontakt (0/1) Vyvážený EZS vstup Odpor 1x2k2, nebo 2x1k1 Pt C Ni C NTC 12kΩ C KTY C Odporový vstup 0 160kΩ Rozlišení 0.1 C / 10Ω Přesnost 0,5 % Binární releový výstup Typ, materiál, max.proud spínací kontakt, Ag-Ni, 5A Max. spínaný výkon 750VA / 90W Max. spínané napětí 277VAC / 30VDC Analogový výstup Typ, jmenovité napetí U jm Napěťový, 0 10V Nastavitelný rozsah 0 130% U jm Minimální rozlišení 1% Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý/max. odběr 18 / 25 ma Galvanické oddělení jen výstupní kontakt relé Rozměry a hmotnost Rozměry max mm Hmotnost 7 g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Stupeň krytí IP IEC 529 IP10B Kategorie přepětí II (dlečsn EN 60664) Stupeň znečištění 1 (dle ČSN EN 60664) Pracovní poloha Libovolná Instalace Typ Pod kryt zařízení Připojení Páskové vodiče 0.15 / 0.5mm 2 TXV

125 3.38. C-IR-0202S Obr Jednoduše vyvážený EZS vstup Obr Dvojitě vyvážený EZS vstup Konfigurace Obr Konfigurace modulu U modulu jsou vstupní svorky INx sdílené pro binární a analogové vstupy (binární a analogové zařízení). Pokud je vstup nakonfigurován jako analogový, nelze ho současně použít ve funkci binárního vstupu. Podle typu nakonfigurovaného vstupu (podle povoleného zařízení) jsou pak přístupné/nepřístupné konkrétní položky konfiguračního dialogu. Aktivace zařízení viz. kap. 2.1 Konfigurace mastera, heslo Zobrazit všechna zařízení všech jednotek. Vyvážený vstup Zatržením položky bude příslušný binární vstup vyhodnocován jako EZS vstup. Pokud položka zatržena není, bude příslušný vstup vyhodnocován jako běžný binární vstup (dvoustavově). Vstup má dvojité vyvážení Zatržením položky bude příslušný binární vstup vyhodnocován jako EZS vstup s dvojitým vyvážením. Pokud položka zatržena není a vstup je nakonfigurován pro EZS 125 TXV

126 CIB JEDNOTKY (vyvážený vstup), bude příslušný vstup vyhodnocován jako EZS vstup s jednoduchým vyvážením. Typ vstupu Výběr typu analogového vstupu : Pt1000, W 100 = 1,385, -90/+320 C Pt1000, W 100 = 1,391, -90/+320 C Ni1000, W 100 = 1,617, -60/+200 C Ni1000, W 100 = 1,500, -60/+200 C NTC 12k (negativní termistor, 12kΩ při 25 C), -40/+125 C KTY , -55/+125 C OV160k (0 160kΩ) Filtrace vstupu Zadáním nenulové hodnoty časové konstanty je aktivován číslicový filtr 1. řádu. Filtr je dán vztahem yt 1 τ + x yt = τ + 1 x y t y t-1 ح - aktuální hodnota analogového vstupu - výstup - minulý výstup - časová konstanta filtru 1. řádu (TAU) Hodnota časové konstanty filtrace se zadává v rozsahu a představuje časovou konstantu v rozsahu 100ms 25,4s. Nastavení blokace DO1 Nastavení blokace AO1 Pro binární výstup DO1 a analogový výstup AO1 lze nastavit, zda se při přechodu modulu do režimu HALT má zamrazit jeho výstupní stav, nebo zda se má jeho stav vynulovat (rozpojit) Struktura předávaných dat Modul obsahuje celkem 5 zařízení : - zarizeni 1, vstup/vystupni, 2*DI,EZS/1*DO - zarizeni 2, vystupni, 1*AO - zarizeni 3, vstupni, 1*STAT (status AIx) - zarizeni 4, vstupni, 1*AI (vstup AI1) - zarizeni 5, vstupni, 1*AI (vstup AI2) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. TXV

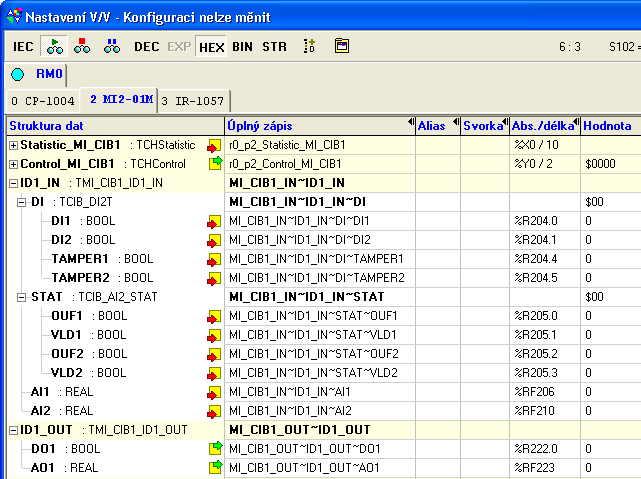

127 3.38. C-IR-0202S Obr Struktura předávaných dat Vstupní data DI STAT AI1 AI2 DI - stav binárních vstupů, signalizace tamper stavu EZS vstupů (8x typ bool) - - TAMPER2 TAMPER1 - - DI2 DI1 Bit DI1 - stav binárního vstupu DI1 (IN1) DI2 - stav binárního vstupu DI2 (IN2) TAMPER1 - tamper stav EZS vstupu IN1 TAMPER2 - tamper stav EZS vstupu IN2 STAT - stavový byte analogových vstupů (8x typ bool) VLD2 OUF2 VLD1 OUF1 Bit OUF1 - přetečení/podtečení rozsahu analogového vstupu AI1 (IN1) VLD1 - platnost odměru analogového vstupu AI1 (IN1) OUF2 - přetečení/podtečení rozsahu analogového vstupu AI2 (IN2) VLD2 - platnost odměru analogového vstupu AI2 (IN2) AI1 AI2 - hodnota analogového vstupu AI1 (typ real) [ C],[kΩ] - hodnota analogového vstupu AI2 (typ real) [ C],[kΩ] 127 TXV

128 CIB JEDNOTKY Pro teplotní čidla je předávána hodnota ve C (s rozlišením 0.1 C), pro obecný odporový rozsah 160kΩ je předávána hodnota v kω (s rozlišením 10Ω). Výstupní data DO1 AO1 DO1 - stav binárního výstupu (typ bool) AO1 - hodnota analogového výstupu (typ real) [0-100%] TXV

129 3.39. C-IT-0100H-A C-IT-0100H-A Modul teplotního čidla v kovové hlavici je určen k jímkovému měření teploty. Obsahuje 2 teplotní senzory. Jeden je umístěn na konci kovového stonku (hlavní senzor) a slouží pro primární měření teploty. Druhý senzor je umístěn v prostoru kovové hlavice (pomocný senzor) a slouží pro informaci o provozní teplotě modulu. Po sejmutí víčka hlavice je přístupná připojovací CIB svorkovnice a signalizační RUN LED. Připojení modulu na sběrnici CIB (připojení na napájení) je signalizováno trvalým svitem zelené RUN LED, obsluha modulu z CIB je signalizována blikáním RUN LED. Tab Základní parametry C-IT-0100H-A Teplotní vstupy Počet 2 Typ čidla ve stonku Pt1000, W 100 = 1,385 Rozsah C Rozlišení 0.1 C Přesnost 0.5 C Doba ustálení teploty 30 min. Typ čidla v hlavici termistor NTC 12k Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 8 ma Galvanické oddělení Ne Rozměry a hmotnost Rozměry mm Délka stonku 125 mm Hmotnost 220 g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Stupeň krytí IP IEC 529 IP 54 Kategorie přepětí dle II ČSN EN Stupeň znečištění dle 1 ČSN EN Pracovní poloha libovolná Instalace Připojení šroubové svorky Průřez vodičů max. 1,0 mm 2 CIB - CIB + Obr Náhled a příklad zapojení C-IT-0100H-A 129 TXV

130 CIB JEDNOTKY Konfigurace Offset teploty Obr Konfigurace modulu Korekční offset teploměru, o který bude upravena naměřená teplota Struktura předávaných dat Modul obsahuje celkem 3 zařízení : - zarizeni 1, vstupni, 1*STAT (status) - zarizeni 2, vstupni, 1*AI (teplomer ve stonku) - zarizeni 3, vstupni, 1*AI (teplomer v hlavici) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat TXV

131 3.39. C-IT-0100H-A Vstupní data STAT mtherm htherm STAT - stavový byte (8x typ bool) hvld houf mvld mouf Bit mouf - přetečení/podtečení rozsahu hlavního čidla teploty mvld - platnost odměru hlavního čidla teploty houf - přetečení/podtečení rozsahu pomocného čidla teploty hvld - platnost odměru pomocného čidla teploty mtherm htherm - teplota hlavního čidla, ve stonku (typ real) [ C] - teplota pomocného čidla, v hlavici (typ real) [ C] 131 TXV

132 CIB JEDNOTKY C-IT-0100H-P Modul teplotního čidla v plastové hlavici (se zvýšeným krytím) je určen k jímkovému měření teploty. Obsahuje 2 teplotní senzory. Jeden je umístěn na konci kovového stonku (hlavní senzor) a slouží pro primární měření teploty. Druhý senzor je umístěn v prostoru plastové hlavice (pomocný senzor) a slouží pro informaci o provozní teplotě modulu. Po sejmutí víčka plastové hlavice je přístupná připojovací CIB svorkovnice a signalizační RUN LED. Připojení modulu na sběrnici CIB (připojení na napájení) je signalizováno trvalým svitem zelené RUN LED, obsluha modulu z CIB je signalizována blikáním RUN LED. CIB - CIB + Tab Základní parametry C-IT-0100H-P Teplotní vstupy Počet 2 Typ čidla ve stonku Pt1000, W 100 = 1,385 Rozsah C Rozlišení 0.1 C Přesnost 0.5 C Doba ustálení teploty 30 min. Typ čidla v hlavici termistor NTC 12k Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 8 ma Galvanické oddělení Ne Rozměry a hmotnost Rozměry mm Délka stonku 115 mm Hmotnost 130 g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Stupeň krytí IP IEC 529 IP 65 Kategorie přepětí dle II ČSN EN Stupeň znečištění dle 1 ČSN EN Pracovní poloha libovolná Instalace Připojení Push In svorky Průřez vodičů max. 1,0 mm 2 Obr Náhled a příklad zapojení C-IT-0100H-P TXV

133 3.40. C-IT-0100H-P Konfigurace Offset teploty Obr Konfigurace modulu Korekční offset teploměru, o který bude upravena naměřená teplota Struktura předávaných dat Modul obsahuje celkem 3 zařízení : - zarizeni 1, vstupni, 1*STAT (status) - zarizeni 2, vstupni, 1*AI (teplomer ve stonku) - zarizeni 3, vstupni, 1*AI (teplomer v hlavici) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat 133 TXV

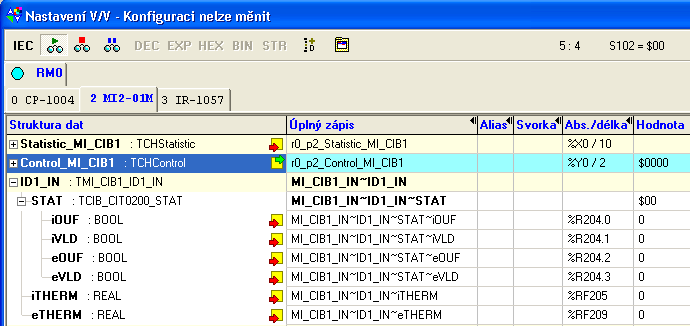

134 CIB JEDNOTKY Vstupní data STAT mtherm htherm STAT - stavový byte (8x typ bool) hvld houf mvld mouf Bit mouf - přetečení/podtečení rozsahu hlavního čidla teploty mvld - platnost odměru hlavního čidla teploty houf - přetečení/podtečení rozsahu pomocného čidla teploty hvld - platnost odměru pomocného čidla teploty mtherm htherm - teplota hlavního čidla, ve stonku (typ real) [ C] - teplota pomocného čidla, v hlavici (typ real) [ C] TXV

135 3.41. C-IT-0200R C-IT-0200R Modul teplotního čidla v interierových designech firmy ABB je určen k prostorovému měření teploty. Obsahuje 2 teplotní senzory. Jeden senzor je v modulu trvale připojen a představuje interní teploměr. Druhý senzor je vyveden na svorkovnici a lze k němu připojit samostatné externí čidlo teploty (externí teploměr). Po sejmutí krycího plastového hmatníku je přístupná připojovací svorkovnice (připojení do CIB sběrnice, připojení externího čidla) a signalizační RUN LED. Připojení modulu na sběrnici CIB (připojení na napájení) je signalizováno trvalým svitem zelené RUN LED, obsluha modulu z CIB je signalizována blikáním RUN LED. Modul je určen pro designové řady Time, Element, Impuls, Alpha, Future linear a Solo z produkce firmy ABB. Případné další designové řady viz. katalog firmy Teco. CIB+ CIB- C-IT-0200R-xxx CIB+ CIB+ CIB- CIB- THERM THERM external temperature sensor Obr Příklad zapojení C-IT-0200R CIB+ CIB- Tab Základní parametry C-IT-0200R Teplotní vstupy Počet 2 Typ interního čidla termistor NTC 12k Typ externího čidla termistor NTC 12k (TC,TZ) Rozsah C Rozlišení 0.1 C Přesnost 0.6 C Doba ustálení teploty 60 min. Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 15 ma Galvanické oddělení Ne Rozměry a hmotnost Rozměry 1) mm Hmotnost 80 g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Stupeň krytí IP IEC 529 IP 10B Kategorie přepětí dle II ČSN EN Stupeň znečištění dle 1 ČSN EN Pracovní poloha svislá Instalace do instalační krabice Připojení šroubové svorky Průřez vodičů max. 1,0 mm 2 1) Konkrétní rozměry dle použitého designu. Uvedená výška 18 mm je jen výška plastové části nad úrovní instalační krabice. Výška spodní části zapuštěné v instalační krabici je 13 mm Konfigurace Obr Konfigurace modulu 135 TXV

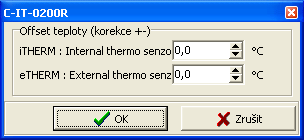

136 CIB JEDNOTKY Offset teploty Korekční offset teploměru, o který bude upravena naměřená teplota Struktura předávaných dat Modul obsahuje celkem 3 zařízení : - zarizeni 1, vstupni, 1*STAT (status) - zarizeni 2, vstupni, 1*AI (interni teplomer) - zarizeni 3, vstupni, 1*AI (externi teplomer) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat Vstupní data STAT itherm etherm STAT - stavový byte (8x typ bool) evld eouf ivld iouf Bit iouf - přetečení/podtečení rozsahu interního čidla teploty ivld - platnost odměru interního čidla teploty eouf - přetečení/podtečení rozsahu externího čidla teploty evld - platnost odměru externího čidla teploty mtherm htherm - teplota hlavního čidla, ve stonku (typ real) [ C] - teplota pomocného čidla, v hlavici (typ real) [ C] TXV

137 3.42. C-IT-0200S C-IT-0200S Modul obsahuje 2 univerzální vstupy. Každý z univerzálních vstupů lze samostatně použít buď ve funkci binárního bezpotenciálového vstupu, nebo ve funkci vyváženého EZS vstupu (zabezpečovací technika), a nebo ve funkci analogového vstupu pro připojení odporového teplotního čidla. Mechanické provedení modulu je určeno pro montáž pod kryt zařízení (krytí modulu IP10B). Signály modulu jsou vyvedeny páskovým vodičem. Z boční části modulu (naproti páskovému vodiči) je přístupná signalizační zelená RUN LED. Připojení modulu na sběrnici CIB (připojení na napájení) je signalizováno trvalým svitem RUN LED, obsluha modulu z CIB je signalizována blikáním RUN LED. Pro čidla Pt1000, Ni1000, KTY81-121, a čidla TC a TZ (termistor NTC12k) modul provádí přepočet a linearizaci naměřené hodnoty přímo na teplotu. Pro jiné typy odporových snímačů (v rozsahu 0 až 160 kω) se musí přepočet na teplotu provést až na úrovni uživatelského programu v CPU (modul předává hodnotu v kω, rozlišení 10 Ω). Obr Náhled a zapojení C-IT-0200S Tab Základní parametry C-IT-0200S Vstupy Počet 2 Volitelný typ vstupu Binární, vyvážený, Pt1000, Ni1000, NTC12kΩ, KTY81-121, odpor 160kΩ Binární vstup Kontakt (0/1) Vyvážený EZS vstup Odpor 1x2k2, nebo 2x1k1 Pt C Ni C NTC 12kΩ C KTY C Odporový vstup 0 160kΩ Rozlišení 0.1 C / 10Ω Přesnost 0,5 % Napájení Napájení a komunikace 24 V (27 V) ze sběrnice CIB Jmenovitý odběr 10 ma Maximální odběr 12 ma Galvanické oddělení ne Rozměry a hmotnost Rozměry max mm Hmotnost 3 g Provozní a instalační podmínky Pracovní teplota C Skladovací teplota C Stupeň krytí IP IEC 529 IP10B Kategorie přepětí II (dlečsn EN 60664) Stupeň znečištění 1 (dle ČSN EN 60664) Pracovní poloha Libovolná Instalace Typ Pod kryt zařízení Připojení Páskové vodiče 0.15 mm TXV

138 CIB JEDNOTKY Obr Jednoduše vyvážený EZS vstup Obr Dvojitě vyvážený EZS vstup Konfigurace Obr Konfigurace modulu U modulu jsou vstupní svorky INx sdílené pro binární a analogové vstupy (binární a analogové zařízení). Pokud je vstup nakonfigurován jako analogový, nelze ho současně použít ve funkci binárního vstupu. Podle typu nakonfigurovaného vstupu (podle povoleného zařízení) jsou pak přístupné/nepřístupné konkrétní položky konfiguračního dialogu. Aktivace zařízení viz. kap. 2.1 Konfigurace mastera, heslo Zobrazit všechna zařízení všech jednotek. Vyvážený vstup Zatržením položky bude příslušný binární vstup vyhodnocován jako EZS vstup. Pokud položka zatržena není, bude příslušný vstup vyhodnocován jako běžný binární vstup (dvoustavově). Vstup má dvojité vyvážení Zatržením položky bude příslušný binární vstup vyhodnocován jako EZS vstup s dvojitým vyvážením. Pokud položka zatržena není a vstup je nakonfigurován pro EZS (vyvážený vstup), bude příslušný vstup vyhodnocován jako EZS vstup s jednoduchým vyvážením. Typ vstupu Výběr typu analogového vstupu : Pt1000, W 100 = 1,385, -90/+320 C Pt1000, W 100 = 1,391, -90/+320 C TXV

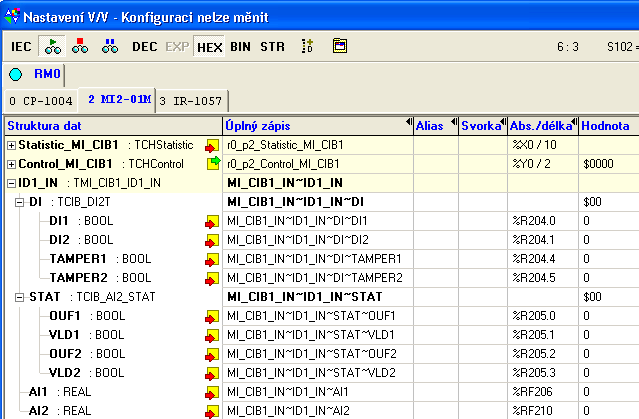

139 Filtrace vstupu C-IT-0200S Ni1000, W 100 = 1,617, -60/+200 C Ni1000, W 100 = 1,500, -60/+200 C NTC 12k (negativní termistor, 12kΩ při 25 C), -40/+125 C KTY , -55/+125 C OV160k (0 160kΩ) Zadáním nenulové hodnoty časové konstanty je aktivován číslicový filtr 1. řádu. Filtr je dán vztahem yt 1 τ + x yt = τ + 1 x y t y t-1 ح - aktuální hodnota analogového vstupu - výstup - minulý výstup - časová konstanta filtru 1. řádu (TAU) Hodnota časové konstanty filtrace se zadává v rozsahu a představuje časovou konstantu v rozsahu 100ms 25,4s Struktura předávaných dat Modul obsahuje celkem 4 zařízení : - zarizeni 1, vstupni, 2*DI,EZS - zarizeni 2, vstupni, 1*STAT (status AIx) - zarizeni 3, vstupni, 1*AI (vstup AI1) - zarizeni 4, vstupni, 1*AI (vstup AI2) Zařízení jsou včleněna do struktury předávaných dat, která je patrná z panelu Nastavení V/V v prostředí Mosaic. Panel je dostupný po stisku ikony v nástrojové liště. Obr Struktura předávaných dat 139 TXV
