Technický list lamelový obklad, podhled Atena

Rozměr: px
Začít zobrazení ze stránky:

Download "Technický list lamelový obklad, podhled Atena"

Transkript

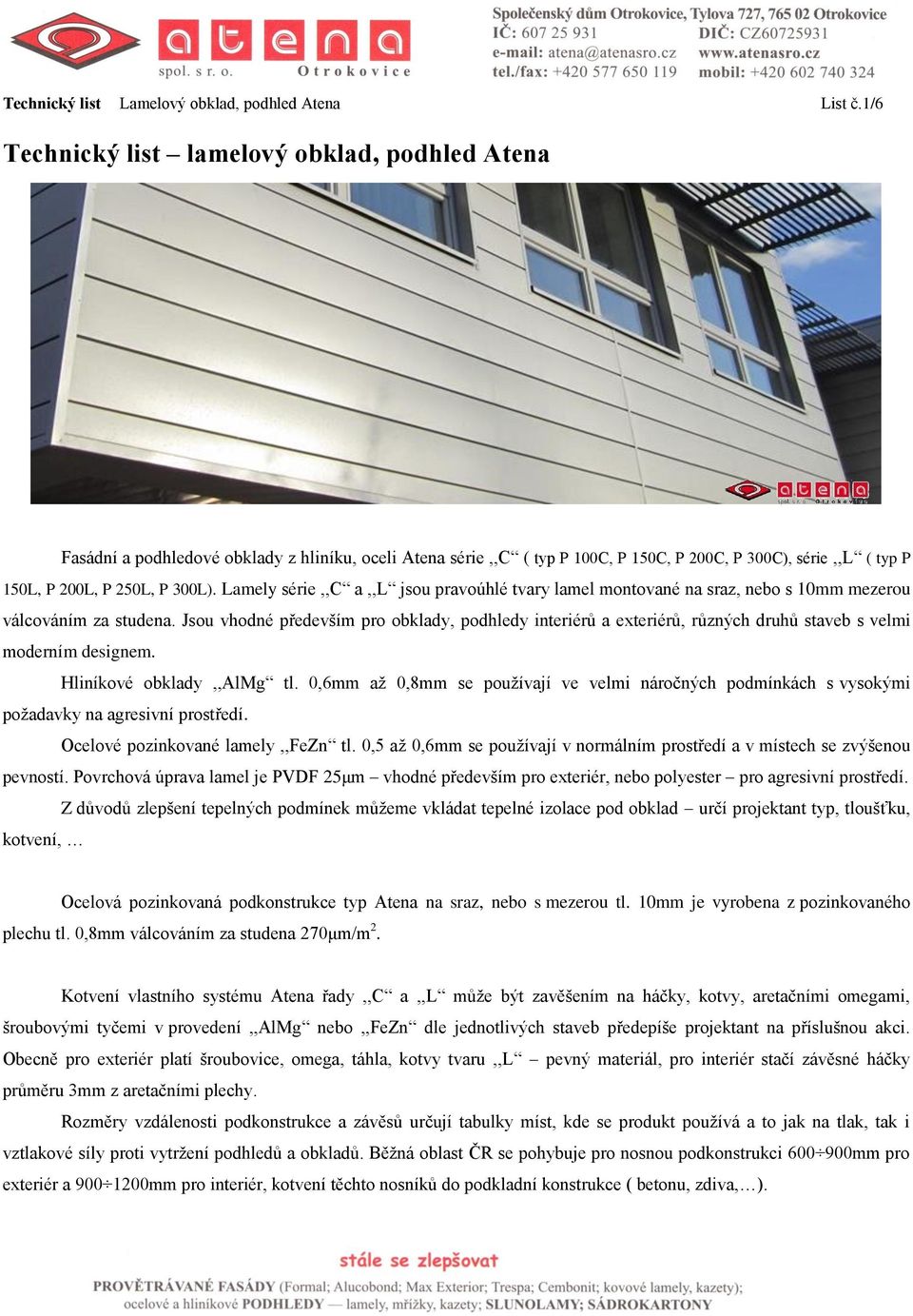

1 Technický list Lamelový obklad, podhled Atena List č.1/6 Technický list lamelový obklad, podhled Atena Fasádní a podhledové obklady z hliníku, oceli Atena série,,c ( typ P 100C, P 150C, P 200C, P 300C), série,,l ( typ P 150L, P 200L, P 250L, P 300L). Lamely série,,c a,,l jsou pravoúhlé tvary lamel montované na sraz, nebo s 10mm mezerou válcováním za studena. Jsou vhodné především pro obklady, podhledy interiérů a exteriérů, různých druhů staveb s velmi moderním designem. Hliníkové obklady,,almg tl. 0,6mm až 0,8mm se používají ve velmi náročných podmínkách s vysokými požadavky na agresivní prostředí. Ocelové pozinkované lamely,,fezn tl. 0,5 až 0,6mm se používají v normálním prostředí a v místech se zvýšenou pevností. Povrchová úprava lamel je PVDF 25μm vhodné především pro exteriér, nebo polyester pro agresivní prostředí. Z důvodů zlepšení tepelných podmínek můžeme vkládat tepelné izolace pod obklad určí projektant typ, tloušťku, kotvení, Ocelová pozinkovaná podkonstrukce typ Atena na sraz, nebo s mezerou tl. 10mm je vyrobena z pozinkovaného plechu tl. 0,8mm válcováním za studena 270μm/m 2. Kotvení vlastního systému Atena řady,,c a,,l může být zavěšením na háčky, kotvy, aretačními omegami, šroubovými tyčemi v provedení,,almg nebo,,fezn dle jednotlivých staveb předepíše projektant na příslušnou akci. Obecně pro exteriér platí šroubovice, omega, táhla, kotvy tvaru,,l pevný materiál, pro interiér stačí závěsné háčky průměru 3mm z aretačními plechy. Rozměry vzdálenosti podkonstrukce a závěsů určují tabulky míst, kde se produkt používá a to jak na tlak, tak i vztlakové síly proti vytržení podhledů a obkladů. Běžná oblast ČR se pohybuje pro nosnou podkonstrukci mm pro exteriér a mm pro interiér, kotvení těchto nosníků do podkladní konstrukce ( betonu, zdiva, ).

2 Technický list Lamelový obklad, podhled Atena List č.2/6 Doplňkové a obvodové řešení obkladů a podhledů se používá u jednotlivých systémů ze stejného materiálu, jako jsou vyrobeny lamely (ostění, nadpraží, parapety, lemovací profily, zahajovací lišty, ). Atiky z materiálu o větší tloušťce podloženy pevným podkladem (např. OSB desky,,,fezn podkonstrukce, ). Montážní systém řady Atena typ,,c :

3 Technický list Lamelový obklad, podhled Atena List č.3/6 Montážní systém řady Atena typ,,l : vertikální kladení lamel horizontální kladení lamel speciálně vyvinutý zámek patentován Atena S.p.A. Italy pro lamely L150, L300 nosná,,al podkonstrukce pro lamely L200, L250 typy lamel Atena série,,l Vlastní tepelnou izolaci a případnou difúzní fólii určí projektant v závislosti provětrávaných fasád. na všech podmínkách do Šíře a délky lamel jsou většinou dány projektem, doporučení od společnosti Atena jsou délky lamel do 6 bm. Pro kvalitní větrané fasády doporučujeme vše konzultovat s vysoce kvalifikovanými pracovníky Atena spol. s r.o. Hliníková podkonstrukce, její členění a kotvení do podkladní konstrukce je závislá na vlastní poloze budovy, větrná a sněhová oblast, výška budovy. Pokud se jedná o méně náročný objekt, použití podkonstrukce mm od sebe a kotevní body 800mm v roztečích. Můžou se používat jak ocelové (,,Al kotvy) vytvořením drážek pro vyrovnání podkonstrukce, nebo speciální závitové tyče M10-M12mm z vysoce pevnostního,,fezn materiálu. U tohoto zavěšení se doporučuje nad vyložením 250mm používat zpevnění z,,fezn úhelníků. Vše pod dohledem statického výpočtu.

4 Technický list Lamelový obklad, podhled Atena List č.4/6 Lamelový obklad stejný viz. podhled, avšak pevné závěsy - kotvy Lamelový podhled schéma (axonometrie) X1 X2 Technické rozměry a charakteristicka série,,c a,,l : Typ Výška lamel Pozinkovaná,,AlMg Vzdálenost nosníku Vzdálenost závěsů Vložení Perforace lamel (mm) ocel,,fezn hliník X2 (mm) X1 (mm) izolace Typ Typ (mm) (mm) interiér exteriér interiér exteriér,,c,,l P ,5 0, ANO ANO P ,5 0, ANO ANO P ,5 0, ANO ANO P ,55 0, ANO ANO P ,6 0, ANO ANO, ale s doporučení m druhu děrování Délka lamel do 6bm. Nad 6bm nutno konzultovat s pracovníky Atena!

5 Technický list Lamelový obklad, podhled Atena List č.5/6 Příklady realizovaných staveb: SUPŠ Helenín Jihlava; lamely P 150C, P 250C; odstín RAL 9006 STC Kosmonosy Škoda Auto, lamely P 300L; odstín RAL 9006

6 Technický list Lamelový obklad, podhled Atena List č.6/6 Příklady realizovaných staveb: Centrum služeb Otrokovice, lamely P 300C; odstín RAL 9006 V Otrokovicích dne Radomír Vyoral jednatel a majitel společnosti
