Návod k montáži a obsluze. Kompletní stanice Logasol KS 0105 KS 0110 KS 0120 s externí regulací /2000 CZ Pro odbornou firmu

Transkript

1 /000 CZ Pro odbornou firmu Návod k montáži a obsluze Kompletní stanice Logasol KS 005 KS 00 KS 00 s externí regulací Před montáží a obsluhou pečlivě přečíst

2 Předmluva Důležité všeobecné pokyny pro použití Toto technické zařízení používejte pouze podle jeho určení a za dodržení pokynů uvedených v návodu k montáži a obsluze. Údržbu a opravy smí provádět pouze autorizovaní odborníci. Toto technické zařízení provozujte pouze v kombinacích a s příslušenstvím a náhradními díly, které jsou uvedeny v tomto návodu k montáži a obsluze. Jiné kombinace, příslušenství a díly, podléhající opotřebení, použijte pouze tehdy, když jsou výslovně pro dané použití určeny a splňují požadované výkonové a bezpečnostní parametry. Právo na technické změny vyhrazeno! Vzhledem k trvale probíhajícímu vývoji se mohou obrázky, technické postupy a údaje nepatrně lišit od skutečnosti.

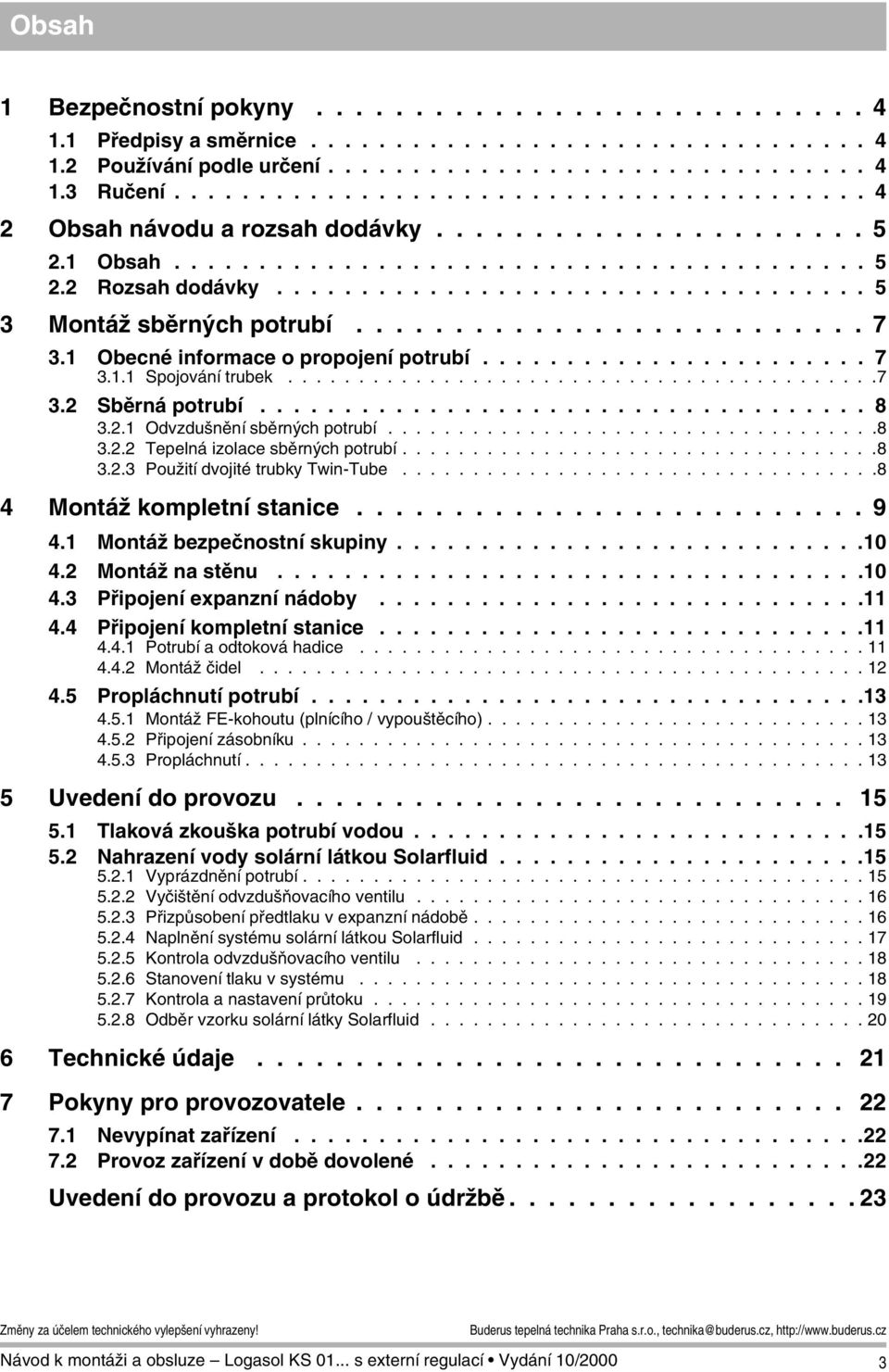

3 Obsah Bezpečnostní pokyny Předpisy a směrnice Používání podle určení Ručení Obsah návodu a rozsah dodávky Obsah Rozsah dodávky Montáž sběrných potrubí Obecné informace o propojení potrubí Spojování trubek Sběrná potrubí Odvzdušnění sběrných potrubí Tepelná izolace sběrných potrubí Použití dvojité trubky Twin-Tube Montáž kompletní stanice Montáž bezpečnostní skupiny Montáž na stěnu Připojení expanzní nádoby Připojení kompletní stanice Potrubí a odtoková hadice Montáž čidel Propláchnutí potrubí Montáž FE-kohoutu (plnícího / vypouštěcího) Připojení zásobníku Propláchnutí Uvedení do provozu Tlaková zkouška potrubí vodou Nahrazení vody solární látkou Solarfluid Vyprázdnění potrubí Vyčištění odvzdušňovacího ventilu Přizpůsobení předtlaku v expanzní nádobě Naplnění systému solární látkou Solarfluid Kontrola odvzdušňovacího ventilu Stanovení tlaku v systému Kontrola a nastavení průtoku Odběr vzorku solární látky Solarfluid Technické údaje Pokyny pro provozovatele Nevypínat zařízení Provoz zařízení v době dovolené Uvedení do provozu a protokol o údržbě

4 Bezpečnostní pokyny Bezpečnostní pokyny Před započetím montáže si pečlivě přečtěte tento návod. Montáž a první uvedení kompletní stanice do provozu musí provést odborná firma. Před zahájením práce se seznamte se všemi součástmi a jejich obsluhou.. Předpisy a směrnice Při montáži, instalaci a provozování tepelných solárních zařízení dodržujte platné bezpečnostní předpisy a zákonné ustanovení. Technická pravidla pro instalaci tepelných solárních zařízení: IUpozornění! Při montáži a provozu zařízení je nutné zohlednit místní předpisy a normy. To se týká především těchto oblastí solárního zařízení:. Používání podle určení Všechny zde popsané kompletní stanice jsou určeny pro provoz solárních zařízení se směsmi propylenglykolu a vody (solární látka Solarfluid L). Používání jiných kapalin není přípustné. APozor! Neprovádějte žádné změny elektrických součástí a zařízení, konstrukce nebo hydraulických komponentů! Jinak zhoršíte bezpečnost funkce zařízení..3 Ručení Na tento materiál si ponecháváme všechna autorská práva. Jeho zneužívání a zejména rozmnožování a předávání třetí straně není dovoleno. Tento návod k montáži je třeba předat zákazníkovi. Topenář musí zákazníkovi vysvětlit způsob obsluhy zařízení. Připojení tepelných solárních zařízení Instalace a vybavení ohřívačů TUV Elektroinstalace 4

5 Obsah návodu a rozsah dodávky Obsah návodu a rozsah dodávky. Obsah Tento návod popisuje montáž a uvedení do provozu solárních zařízení (kompletních stanic) typové řady Logasol KS v následujících provedeních:! Logasol KS 005 pro jeden zásobník a až pět kolektorů! Logasol KS 00 pro jeden zásobník a až deset kolektorů! Logasol KS 00 pro jeden zásobník a až dvacet kolektorů Kompletní stanice smí být provozovány pouze s kolektory řady SKS a SKN. Kompletní stanice jsou určeny pro kombinace s regulacemi Logamatic SR (zástrčkový regulátor) a Logamatic 07 s modulem FM 44. Podrobnější informace o příslušné regulaci naleznete v návodu k montáži regulačního přístroje.. Rozsah dodávky x kompletní stanice x bezpečnostní skupina sestávající se z těchto dílů: pojistný ventil Rp½ (3 bar) tlakoměr G¼ (0 bar) FE - (plnicí / vypouštěcí) kohout R½ nátrubek G¾ pro připojení expanzní nádoby (MAG) x odtoková hadice se sponou x propojovací sada pro vedení čidla x tuba s tepelně vodivou pastou x připevňovací souprava (3ks hmoždinek, 3 ks šroubů) x horní nástěnný držák x dolní rozpěrný držák x návod k montáži a obsluze 5

6 Obsah návodu a rozsah dodávky Výstup z kolektoru Zpátečka ke kolektoru Výstup k zásobníku Zpátečka od zásobníku Obr. Kompletní stanice Logasol KS 0... Legenda: Poz. : Zadní tepelná izolace Poz. : Třmen pro zavěšení Poz. 3: Kulový kohout (červená rukojeť) s teploměrem (výstup) Poz. 4: Svěrné šroubení Poz. 5: Kulový kohout (modrá rukojeť s teploměrem (zpátečka) Poz. 6: Pojistný ventil Poz. 7: Tlakoměr Poz. 8: Nátrubek pro připojení expanzní nádoby (MAG) Poz. 9: FE - (plnicí/vypouštěcí) kohout Poz. 0: Odtoková hadice se sponou Poz. : Klapka samotíže Poz. : Oběhové čerpadlo (nastavitelné) Poz. 3: Omezovač průtoku s uzavíracím kohoutem Poz. 4: Krycí díl 6

7 Montáž sběrných potrubí 3 3 Montáž sběrných potrubí 3. Obecné informace o propojení potrubí Kolektory (obr., poz. ), kompletní stanice (obr., poz. ) a solární zásobník (obr., poz. 3) se navzájem spojují sběrnými potrubími z měděných trubek. 4 Výškový rozdíl mezi nejvyšším bodem potrubního systému (kolektorem) a kompletní stanicí nesmí být větší než 5 m (viz odstavec 5..3 "Přizpůsobení předtlaku v expanzní nádobě", strana 6). 5! Prodlužovací vedení čidla kolektoru (obr., poz. 4) veďte souběžně se sběrným potrubím až ke kompletní stanici popř. k regulaci (obr., poz. 5). 3 APozor! Potrubí z plastické hmoty (např. trubky z PE) jsou pro solární zařízení nepřípustné. Obr. Propojení potrubí solárního zařízení 3.. Spojování trubek! Ke spojování měděných trubek u solárních zařízení by se měly v případě pájení používat pouze tvrdé pájky. Počet kolektorů Jednoduchá délka vedení do 6m do 5m do 0m do 5m Jako alternativu k pájení je též možné použít svěrná šroubení nebo tlakové fitinky, pokud jsou tyto odolné působení glykolu a teploty, která může být vyšší než 0 C. do 5 do 0 Twin-Tube x Ø 5mm (DN) Ø8mm (DN5) Ømm (DN0) Ø8mm (DN5) Ø8mm (DN5) Ømm (DN0) Ø8mm (DN5) Doporučujeme dimenzovat sběrné potrubí podle údajů v tabulce uvedené vpravo. V případě mnoha přídavných odporů (oblouky, armatury, atd.) by se měl zvolit větší průměr potrubí. do 5 do 0 Ømm (DN0) Ø8mm (DN5) Dimenzování propojení potrubí Ø8mm (DN5) Ø8mm (DN5) Ø8mm (DN5) Ø8mm (DN5) Ø8mm (DN5) Ø35mm (DN3) 7

8 3 Montáž sběrných potrubí 3. Sběrná potrubí 3.. Odvzdušnění sběrných potrubí! Potrubí pokládejte se stoupáním směrem k odvzdušňovacímu ventilu (obr. 3, poz. ). Při každé změně směru dolů je nutná přídavná vzduchová nádoba s odvzdušňovacím ventilem (používejte celokovový odvzdušňovací ventil; teplotní odolnost min. 0 C). 3.. Tepelná izolace sběrných potrubí Pro venkovní izolace používejte materiál odolný UV-záření a vysokým teplotám (> 0 C). Pro izolaci uvnitř budov používejte materiál odolný vysokým teplotám (> 0 C). Označte výstup a zpátečku na obou koncích, aby se zabránilo záměně. Obr. 3 Poloha odvzdušňovacího ventilu 3..3 Použití dvojité trubky Twin-Tube Dvojitá trubka Twin-Tube již zahrnuje kabel čidla (obr. 4, poz. ) a ochranný plášť, který je odolný vysokým teplotám a UV-záření. K rozlišení výstupu a zpátečky je již označení provedeno (obr. 4, poz. ). APozor! Při pokládání dvojité trubky Twin-Tube pamatujte na to, že se trubka nesmí zlomit. Poloměr ohybu musí být minimálně 00 mm. Pro montáž dvojité trubky Twin-Tube se doporučuje použití připojovací soupravy Twin-Tube pro kolektory SKN nebo SKS. Tato souprava již obsahuje všechna nutná šroubení pro zhotovení spojení kompletní stanice a kolektorů popř. kompletní stanice a zásobníku Logalux (SL, PL nebo SM). Obr. 4 Dvojitá trubka Twin-Tube 8

9 Montáž kompletní stanice 4 4 Montáž kompletní stanice Zkontrolujte úplnost a neporušenost dodávky podle dodacího listu. APozor! Vadné zařízení se nesmí používat. Před montáží se informujte o stavebních podmínkách a místních předpisech. Kvůli montáži expanzní nádoby je výhodné umístit kompletní stanici vpravo od zásobníku. Namontuje-li se kompletní stanice vlevo od zásobníku, musí se brát ohled na místo potřebné pro expanzní nádobu. Elektrické připojení musí provést odborník. Připojení se musí provést při dodržení místních předpisů.! K regulaci použijte zástrčkový regulátor Logamatic SR, ten se připojí do Schuko zástrčky na vedení oběhového čerpadla (obr. 5, poz. 3). Regulace kompletní stanice KS... může být zástrčkovým regulátorem Logamatic SR (viz. návod k montáži a obsluze zástrčkového regulátoru Logamatic SR ). Možná je také regulace Logamatic 07 s funkčním modulem pro řízení solárního zařízení FM 44 (viz. solární zařízení k regulačnímu přístroji Logamatic 07 se solárním modulem FM 44). Schuko zástrčka oběhového čerpadla je pro provoz Logamatic 07 zastrčena. 3 APozor! Větrací výřezy nahoře a dole v tepelné izolaci se nesmí uzavřít. Obr. 5 Demontáž přední tepelné izolace 9

10 4 Montáž kompletní stanice 4. Montáž bezpečnostní skupiny! Sejměte kryt kompletní stanice (s přední tepelnou izolací). K tomu se musí povolit oba plastové šrouby (obr. 5, poz. a ).! Odstraňte krycí díl (dole na výstupní trubce, viz obr., poz. 4, strana 6).! Vyjměte skupinu trubek ze zadní tepelné izolace.! Bezpečnostní skupinu s těsněním (x30x) (obr. 6, poz. ) namontujte na zpátečku.! Skupinu trubek opět vložte do zadní tepelné izolace.! Opět přiložte krycí díl bar 0 4. Montáž na stěnu Doporučujeme dodržet montážní výšku nástěnného držáku cca,6 -,7 m.! Označte polohy vývrtů pro nástěnný držák nahoře a opěrnou konzolu dole podle níže uvedených rozměrových údajů.! Vzdálenost mezi nástěnným držákem nahoře a opěrnou konzolou dole se u kompletní stanice Logasol KS 0... (obr. 7) mění v závislosti na typu kompletní stanice: Obr. 6 Montáž bezpečnostní skupiny Kompletní stanice Vzdálenost A [mm] Logasol KS 005 Logasol KS Logasol KS A Vzdálenosti u kompletní stanice Logasol KS 0...! Vývrty (Ø 0 mm) je třeba provést v souladu s rozmístěním otvorů v připevňovaných dílech.! Zarazte hmoždinky.! Nástěnný držák a opěrnou konzolu připevněte šrouby.! Kompletní stanici se zadní tepelnou izolací zavěste na nástěnný držák. Obr. 7 Vzdálenosti - kompletní stanice Logasol KS

11 Montáž kompletní stanice Připojení expanzní nádoby Expanzní nádoba (obr. 8, poz. 4) může být zakoupena u zastoupení firmy Buderus (přídavná výbava). Informace ke stanovení velikosti expanzní nádoby je možno nalézt v Katalogu tepelné techniky a v projekčních podkladech zařízení se solárními kolektory. 3 Expanzní nádoba se musí připojit ke zpátečce u bezpečnostní skupiny kompletní stanice (obr. 8, poz. ).! Expanzní nádobu namontujte příslušným upevňovacím materiálem. 4! Odšroubujte víčko G¾ (obr. 8, poz. ) z připojovacího hrdla expanzní nádoby na bezpečnostní skupině.! Spojení expanzní nádoby s kompletní stanicí lze provést pomocí připojovací soupravy expanzní nádoby (AAS/Solar), kterou je možné získat od firmy Buderus. Propojení potrubí mezi expanzní nádobou a bezpečnostní skupinou se přitom provede použitím přiložené vlnovcové hadice (obr. 8, poz. 3). Obr. 8 Montáž expanzní nádoby Souprava AAS/Solar se může použít pro expanzní nádoby velikosti 8-5 litrů. Větší expanzní nádoby se musí připojit k bezpečnostní skupině odpovídajícím potrubím, které není součástí dodávky. 4.4 Připojení kompletní stanice 4.4. Potrubí a odtoková hadice! Potrubí ke kolektoru a k zásobníku připojte ke svěrnému šroubení (obr. 9, poz. - 4). Díly zajistěte proti zkroucení.! Odtokovou hadici pojistného ventilu později zaveďte do prázdného kanystru solární látky Solarfluid (obr. 9, poz. 6) a zajistěte třmenovou sponou (obr. 9, poz. 5 - není součástí dodávky). 3 4 Tím se zachytí solární látka Solarfluid, odpuštěná při přetlaku, která se může opět použít k doplnění systému. 5 6 Obr. 9 Připojení kompletní stanice Logasol KS 0...

12 4 Montáž kompletní stanice 4.4. Montáž čidel APozor! Vedení čidla je nízkonapěťové a nesmí být položeno společně s vedením, které je pro více než 50V. Při pokládání vedení je třeba dbát na dostatečné odstínění.! Teplotní čidlo kolektoru umístěte do příslušného otvoru kolektoru a šroubovým spojem zabezpečte proti vypadnutí (obr. 0, poz. ). Přesnější informace získáte v návodu k montáži kolektoru.! Kolektorové čidlo se musí propojit s regulací (např. zástrčkový regulátor Logamatic SR popř. Logamatic 07 s modulem FM 44) dvoužilovým vedením ( x 0,75 mm ), které není součástí dodávky.! Ke spojení kabelu čidla kolektoru s prodlužovacím vedením použijte přiloženou spojku sestávající se z šedé krabice, vhodné pro venkovní použití (obr. 0, poz. ), a svorkovnice. 3 4 Pro ochranu solární regulace před přepětím (úderem blesku) doporučujeme místo šedé krabice použít ochranu proti přepětí SP, kterou může dodat firma Buderus jako zvláštní výbavu. Obr. 0 Montáž čidel 5! Čidlo pro měření teploty v zásobníku (obr. 0, poz. 4) připevněte do příslušného otvoru na zásobníku (použijte tepelně vodivou pastu). Přesnější informace získáte z montážního návodu, který je přiložen k zásobníku.! Připojení solární regulace je v montážním návodu podle příslušného typu (obr. 0, poz. 3 a 5). Čidla jsou bezpečná proti přepólování. Pokud je nutné prodloužení vedení čidla, nemusí se pamatovat na určité pólování.

13 Montáž kompletní stanice Propláchnutí potrubí Před naplněním solárního zařízení solární látkou Solarfluid L se musí potrubní systém propláchnout vodou, aby se odstranily případné nečistoty Montáž FE-kohoutu (plnícího / vypouštěcího)! Do zpátečky v nejnižším bodě namontujte sestavu k plnění popř. vypouštění solárního zařízení (T-kus s FE - kohoutem, obr., poz. ) Připojení zásobníku Podrobné pokyny k montáži a technické údaje najdete v montážním návodu, který je přiložen k zásobníku Obr. Poloha FE - kohoutu Propláchnutí Po kompletní instalaci propojovacího potrubí se musí potrubní systém propláchnout.! Sejměte kryt kompletní stanice (s přední tepelnou izolací). K tomu se musí povolit oba plastové šrouby (obr., poz. a ). APozor! Klapka samotíže, omezovač průtoku a jiné uzavírací orgány musí být otevřeny.! Aby bylo možné otevřít klapku samotíže, musí se zářez stavěcího šroubu (obr. 3, poz. ) nastavit do svislé polohy.! Aby bylo možné otevřít omezovač průtoku, musí se zářez stavěcího šroubu (obr. 3, poz. 3) nastavit do svislé polohy.! K FE - kohoutu bezpečnostní skupiny (obr. 3, poz. ) je třeba připojit hadici, která je připojena k vodovodní síti. Obr. Kompletní stanice KS Obr. 3 Kompletní stanice s uzavíracími orgány 3

14 4 Montáž kompletní stanice! Zavřete pravý kulový kohout (zpátečka - modrá rukojeť), zatímco levý kulový kohout (výstup - červená rukojeť) zůstane otevřený.! Otevřete FE - kohout na bezpečnostní skupině (obr. 3, poz. ) a FE - kohout na zpátečce zásobníku (obr., poz. ). Zavřeno Na obr. 4 jsou kulové kohouty zobrazeny v otevřeném stavu. Otevřeno Obr. 4 Kulové kohouty s vestavěným teploměrem! Levý dílčí systém propláchněte vodou z vodovodního řadu (obr. 5). Při proplachování zajistěte, aby nebyl překročen přípustný tlak v systému. Obr. 5 Proplachování levého dílčího systému! Otevřete pravý kulový kohout.! Zavřete levý kulový kohout.! Pravý dílčí systém propláchněte vodou z vodovodního řadu (obr. 6). Přitom opět zajistěte, aby nebyl překročen přípustný tlak v systému. Po ukončení proplachování:! Zavřete přívod vody.! Zavřete FE - kohout na bezpečnostní skupině a FE - kohout na zpátečce zásobníku.! Otevřete levý kulový kohout. Obr. 6 Proplachování pravého dílčího systému 4

15 Uvedení do provozu 5 5 Uvedení do provozu 5. Tlaková zkouška potrubí vodou Otevření odvzdušňovacího ventilu! Otočte uzavíracím šroubem na odvzdušňovacím ventilu (obr. 7, poz. ) o minimálně dvě otáčky, aby mohl unikat vzduch. Zkontrolujte hydraulická připojení! FE - kohoutem na zpátečce zásobníku naplňte zařízení vodou z vodovodního řadu (obr. 7, poz. ). Při plnění pamatujte na to, aby byla otevřena klapka samotíže (obr. 8, poz. ), omezovač průtoku (obr. 8, poz. 4), kulové kohouty s vestavěným teploměrem (obr. 8, poz. a 3) a další uzavírací orgány. Obr. 7 Potrubí - tlaková zkouška! Proveďte tlakovou zkoušku. Přitom je třeba pamatovat na to, aby nebyly překročeny přípustné tlaky jednotlivých částí systému.! Zkontrolujte těsnost zařízení. 5. Nahrazení vody solární látkou Solarfluid 5.. Vyprázdnění potrubí Po tlakové zkoušce otevřete FE - kohout a úplně vypusťte vodu. 3 APozor! Klapka samotíže (obr. 8, poz. ), omezovač průtoku (obr. 8, poz. 4), kulové kohouty s vestavěným teploměrem (obr. 8, poz. a 3) a všechny ostatní uzavírací orgány musí být přitom bezpodmínečně otevřené. Je třeba zajistit úplné vyprázdnění potrubního systému. Jinak vznikne při plnění systému solární látkou Solarfluid nebezpečí, že dojde ke zředění solární látky Solarfluid, čímž se zmenšuje ochrana proti zamrznutí. 4 Obr. 8 Otevřené uzavírací orgány 5

16 5 Uvedení do provozu 5.. Vyčištění odvzdušňovacího ventilu! Vyšroubujte a vyčistěte automatický odvzdušňovací ventil (obr. 9, poz. 6). Nečistoty mohou způsobit ucpání tohoto ventilu.! Po vyčištění součástí ventil opět smontujte.! Odvzdušňovací ventil opět našroubujte Obr. 9 Automatický odvzdušňovací ventil Legenda: Poz. : Uzavírací šroub Poz. : Uzavírací podložka Poz. 3: Přívod (z kolektoru) Poz. 4: Výstup (ke kompletní stanici) Poz. 5: Odvzdušňovací válec Poz. 6: Automatický odvzdušňovací ventil 5..3 Přizpůsobení předtlaku v expanzní nádobě Předtlak v membránové expanzní nádobě se přizpůsobuje statickému tlaku v systému ( metr výškového rozdílu odpovídá tlaku 0, bar). Minimálně je však nutné nastavit,0 bar.! Předtlak nastavte při nezatížené nádobě (bez tlaku kapaliny), aby byl k dispozici maximální užitečný objem. Je-li statický tlak větší, než předtlak v expanzní nádobě, musí se předtlak příslušným způsobem zvýšit. Statická výška by měla činit maximálně 5 m. Překročí-li statická výška 5 m, musí být solární okruh zabezpečen vyšším tlakem (prověřte přípustné tlaky všech součástí). Při statické výšce větší než 5 m a při zvláštních provozních podmínkách, např. teplota v zásobníku přesahuje 60 C, doporučujeme instalovat druhou klapku samotíže (přídavná výbava). 6

17 Uvedení do provozu Naplnění systému solární látkou Solarfluid Kolektory Logasol ve spojení s kompletní stanicí Logasol KS... smí být provozovány pouze se solární látkou Solarfluid L. APozor! Při manipulaci se solární látkou Solarfluid se doporučuje používat ochranné brýle a ochranné rukavice. Z pokožky je možné solární látku Solarfluid umýt vodou a mýdlem. Dostane-li se solární látka Solarfluid do očí, důkladně je vypláchněte tekoucí vodou při otevřených víčkách. Solární látka Solarfluid nemá korozivní účinky. Je biologicky odbouratelná. Solární látka Solarfluid L je již hotová směs připravená k použití. Obsahuje 50% vody a 50% propylenglykolu. Solární látka Solarfluid L zaručuje bezpečný provoz v rozsahu teplot od -3 C do +40 C. Chrání před mrazem a je vysoce odolná proti tvoření páry.! Systém se naplní solární látkou Solarfluid L FE - kohoutem na zpátečce zásobníku použitím čerpadla (obr. 0, poz. ). Pro plnění je zde možné použít čerpadla s elektropohonem, ruční čerpadla nebo čerpadlové nástavce na vrtačku, musí však být schopna vytvořit tlak minimálně bar. Při plnění pamatujte na to, aby byla otevřená klapka samotíže, omezovač průtoku, kulové kohouty s vestavěným teploměrem a další uzavírací orgány (obr. 8, strana 5). Obr. 0 Plnění systému solární látkou Solarfluid L APozor! Po naplnění systému se musí klapka samotíže opět zavřít, aby se zabránilo tepelným ztrátám (viz odstavec 5..7 Kontrola a nastavení průtoku, strana 9). 7

18 5 Uvedení do provozu 5..5 Kontrola odvzdušňovacího ventilu! Odvzdušněte systém. Přitom se musí uzavírací šroub na odvzdušňovacím ventilu povolit minimálně o otáčky (obr. 9, poz., strana 6).! Nepřítomnost vzduchu v systému zkontrolujte ručním zapnutím a vypnutím čerpadla. Během tohoto zapnutí a vypnutí zkontrolujte údaj tlakoměru (černá ručička) na bezpečnostní skupině. Popis ručního ovládání naleznete v návodu k obsluze solární regulace. Ukazuje-li černá ručička tlakoměru (obr., poz. ) při zapnutí a vypnutí oběhového čerpadla kolísání tlaku, není systém úplně zbaven vzduchu a musí se dále odvzdušnit. V důsledku vyšší viskozity solární látky Solarfluid je v této kapalině vzduch podstatně silněji vázán než v čisté vodě. Proto se smí odvzdušňovací ventil opět zavřít až po ukončení procesu odvzdušňování (několikahodinovém chodu oběhového čerpadla) bar 0 Obr. Bezpečnostní skupina s tlakoměrem 5..6 Stanovení tlaku v systému Tlak v systému se musí zjišťovat ve studeném stavu (0 C). Při uvedení do provozu musí být tlak v systému o hodnotu 0,5-0,7 bar vyšší, než byl statický tlak (výškovému rozdílu m odpovídá 0, bar). Jeho velikost se však musí pohybovat v rozmezí,5 až bar.! Při nedostatečném tlaku dočerpejte solární látku Solarfluid L.! Po ukončení odvzdušňování bezpodmínečně opět utáhněte uzavírací šroub odvzdušňovacího ventilu (obr., poz. ). Pouze při zavřeném odvzdušňovacím ventilu nastává při odpaření solární látky Solarfluid v solárním kolektoru vyrovnání tlaku přes expanzní nádobu. Po naplnění systému vypláchněte plnicí čerpadlo vodou z vodovodního řadu. Obr. Automatický odvzdušňovací ventil 8

19 Uvedení do provozu Kontrola a nastavení průtoku Průtok se seřizuje ve studeném stavu (0 C). Nastavení se provádí regulací oběhového čerpadla. Přesná regulace závisí na kulovém kohoutu omezovače průtoku.! Klapku samotíže je nutné zavřít! K tomu se musí šroub (obr. 3, poz. ) otočit vpravo tak, aby se drážka dostala do vodorovné polohy.! Omezovač průtoku je třeba otevřít. K tomu je třeba natočit drážku na šroubu kulového kohoutu do svislé polohy (obr. 3, poz. 3).! Oběhové čerpadlo (obr. 3, poz.) se uvede do provozu ručně.! Potřebný průtok lze nalézt v tabulce "Přehled průtoků" (strana 9) podle počtu instalovaných kolektorů.! Průtok kontrolujte v průhledítku omezovače průtoku (obr. 3, poz. 4).! Stupňový spínač oběhového čerpadla je třeba nastavit tak, aby se potřebný průtok dosáhl nebo překročil při co nejnižším stupni (obr. 3, poz. 5).! Přesná regulace průtoku se provádí kulovým kohoutem omezovače průtoku (obr. 3, poz. 3) nastavením stavěcího šroubu, dokud plovák v průhledítku nedosáhne potřebného průtoku Obr. 3 Nastavení průtoku Nedosáhne-li se zadaný průtok při nejvyšších otáčkách oběhového čerpadla, musí se zkontrolovat, zda má potrubí přípustnou délku a průtočný průřez (viz odstavec 3. Sběrná potrubí, strana 8). Průtok (výstupní teplota 0 C) Kolektory [l/min] Kolektory [l/min] cca cca 4 cca 3 cca 5 3 cca 5 3 cca 8 4 cca 6 4 cca 9 5 cca 7 5 cca 0 6 cca 8 6 cca 7 cca 9 7 cca 3 8 cca 8 cca 5 9 cca 9 cca 6 0 cca 3 0 cca 7 Přehled průtoků 9

20 5 Uvedení do provozu 5..8 Odběr vzorku solární látky Solarfluid! Po jedné hodině chodu odeberte otevřením FE - kohoutu přibližně 00 ml solární látky Solarfluid do láhve, dodané se zařízením (obr. 4).! Kontrolu koncentrace nemrznoucí směsi v zařízení provádí montážní firma, která uvádí zařízení do provozu. Analýzu doporučujeme provádět před každou topnou sezónou, nejpozději každé dva roky. V případě pochybností se obraťte na zastoupení firmy Buderus. Vzorek: Firma: Systém naplněn dne: Vzorek odebrán dne: Kom: Jméno: Místo: Typový štítek kompletní stanice: Číslo: APozor! Pro odběr vzorku nepoužívejte láhve od potravin. Pro kontrolu koncentrace nemrznoucího prostředku doporučujeme použití měřiče koncentrace. Běžná provedení pro kontrolu chladicí kapaliny osobních vozidel zde nejsou vhodná. Vhodný přístroj (Glycomat) je možné získat od zastoupení firmy Buderus. Obr. 4 Vzorek solární látky Solarfluid 0

21 Technické údaje 6 6 Technické údaje Kompletní stanice Logasol KS 005 KS 00 KS 00 Přípustná výstupní teplota 0 C Přípustný provozní tlak Zkušební tlak Síť 3bar 6bar 30V AC, Hz Max. příkon oběhového čerpadla [A] 0,6 0,34,04 Zbytková výška při objemovém průtoku [mbar] / [l/min] 05 / 7 40 / / 7 Výška / šířka / hloubka [mm] 400/90/90 400/90/90 450/90/90 Připojení výstup / zpátečka [mm] Ø 8 Ø Ø 8

22 7 Pokyny pro provozovatele 7 Pokyny pro provozovatele 7. Nevypínat zařízení Zařízení se solárními kolektory běží plně automaticky. APozor! Zařízení nastaví topenář při uvedení do provozu. Provozovatel nesmí provádět žádné změny nastavení zařízení. 7. Provoz zařízení v době dovolené V žádném případě by se zařízení nemělo při delší nepřítomnosti vypínat! Po výpadku elektrického napětí popřípadě po delší nepřítomnosti zkontrolujte na kompletní stanici tlak v systému.! Odečtěte tlak v systému. Zmenšil-li se tlak v systému:! Zkontrolujte, zda se solární látka Solarfluid nashromáždila v záchytné nádobě pod kompletní stanicí. Když ano, objednejte si odborníka, aby solární látku Solarfluid L opět doplnil. Nejdříve odstraňte příčinu závady. Určité kolísání tlaku v důsledku změn teploty je normální.

23 Uvedení do provozu a protokol o údržbě Uvedení do provozu a protokol o údržbě Uvedení do provozu Údržba Datum Teplotní rozdíl [ T] Maximální teplota T max v zásobníku [ C] Nastavení oběhových čerpadel Stupeň:,, 3 [n] Předtlak v expanzní nádobě [bar] Tlak v systému [bar] Teplota při tlaku v systému [ C] Omezovač průtoku Průtok [l/min] Solární látka Solarfluid Směšovací poměr látky Solarfluid - glykol / voda Stupeň ochrany proti zamrznutí Ochrana proti zamrznutí zaručena do Poznámky Zařízení bylo smontováno a uvedeno do provozu podle údajů uvedených v tomto návodu k montáži Razítko (odborné topenářské firmy) Podpis Ochranu před zamrznutím zkontrolujte nejlépe před každou topnou sezónou, nejpozději každé roky! Horní a dolní větrací otvory v tepelné izolaci nesmí být zakryty! 3

24 Buderus, Váš spolehlivý partner. Špičková technologie vytápění vyžaduje profesionální instalaci a údržbu. Buderus proto dodává kompletní program exkluzivně přes odborné topenářské firmy. Zeptejte se jich na techniku vytápění. Vaše odborná firma Buderus tepelná technika Praha, spol. s r.o. Prumyslová 37/, Praha 0, info@buderus.cz
