1 /00 CZ Pro obsluhu Návod k obsluze Plnicí stanice BS0 k použití s kompletními stanicemi typové řady KS od data výroby 08/00 Uschovejte prosím návod u plnicí stanice! Přečtěte prosím pečlivě před obsluhou

2 Úvodem Přístroj odpovídá základním požadavkům příslušných evropských směrnic. Shoda byla prokázána. Příslušné podklady a originál prohlášení o shodě jsou uloženy u výrobce. K tomuto návodu Předložený návod k obsluze obsahuje důležité informace pro bezpečnou a správnou obsluhu plnicí stanice BS0 při tlakovém plnění solárního zařízení. Návod k obsluze je určen pro odborného pracovníka, který na základě své odbornosti a zkušeností má znalosti v zacházení s vytápěcími zařízeními a také s vodovodními instalacemi. Servisní činnost provádějte sami pouze tehdy, disponujete-li těmito odbornými znalostmi. Uschovávejte tento návod vždy u plnicí stanice. Označení výrobku Plnicí stanice BS0 je v tomto podkladu jednotně označována jako Plnicí stanice. Kompletní stanice KS je v tomto podkladu jednotně označována jako Kompletní stanice. Technické změny vyhrazeny! V důsledku trvalého dalšího vývoje se mohou obrázky, funkční kroky a technická data nepatrně lišit. Aktualizace dokumentace Máte-li návrhy na zlepšení, nebo zjistíte-li nesrovnalosti, spojte se prosím s námi. Návod k obsluze - Plnicí stanice BS0 - vydání 03/00

3 Obsah Všeobecně...4. Technika zařízení...4. Technické podklady...4 Bezpečnost...5. Účel plnicí stanice...5. Druhy upozornění Dbejte těchto bezpečnostních upozornění a upozornění pro uživatele Popis výrobku Technická data Rozsah dodávky Plnicí stanice Odlučovač vzduchu (příslušenství) Odlučovač nečistot (příslušenství) Montáž odlučovače vzduchu a odlučovače nečistot Montáž odlučovače vzduchu Montáž odlučovače nečistot Připojení plnicí stanice na solární zařízení... 8 Tlakové plnění solárního zařízení Přípravné práce Vypláchnutí solárního zařízení bez přístupu vzduchu Ukončení tlakového plnění a nastavení tlaku v zařízení Uvedení solárního zařízení do provozu... 0 Demontáž a čištění plnicí stanice Demontáž plnicí stanice Čištění plnicí stanice...3 Stručný návod pro stanici s jedním spotřebičem...6 Návod k obsluze - Plnicí stanice BS0 - vydání 03/00 3

4 Všeobecně Všeobecně Tato kapitola popisuje všeobecná upozornění, týkající se plnicího zařízení a potřebných technických podkladů, které je nutné při práci dodržovat.. Technika zařízení.. Které plnicí stanice se hodí pro tlakové plnění? Tlakové plnění smí být prováděno jen s kompletními stanicemi typové řady KS s datem výroby od 08/00. Datum výroby najdete zakódované na kartónové nálepce a na typovém štítku. Příklad: den v roce (odpovídá. srpnu)..4 Kompletní stanice se dvěma spotřebiči U kompletní stanice se dvěma spotřebiči dbejte: - vedení potrubí na kompletní stanici - přídavného kulového kohoutu, který je třeba obsluhovat (. větev zpátečky) - druhé klapky samotíže - doplňkových upozornění v tomto Návodu k obsluze V tomto technickém podkladu upozorňujeme na odpovídajících místech ještě jednou na rozsáhlou obsluhu kompletní stanice se dvěma spotřebiči...5 Odlučovač nečistot (příslušenství) Na plnicí stanici můžete jako doplněk namontovat odlučovač nečistot, který odloučí hrubé nečistoty předtím, než by se dostaly do nádrže (viz kapitola 6.. Montáž odlučovače nečistot na plnicí stanici, strana 0)... Jaké jsou přípustné varianty? Varianta : Solární zařízení bez odvzdušňovače, avšak s odlučovačem vzduchu na výstupu. Varianta : Solární zařízení s odvzdušňovačem v nejvyšším místě solárního zařízení, s T-kusem a nap./vyp. kohoutem na výstupu, avšak bez odlučovače vzduchu.. Technické podklady Při provádění tlakového plnění pomocí plnicí stanice musí být dbáno dále uvedených doplňkových technických podkladů: - Návod k montáži a údržbě kompletní stanice - Servisní návod regulačního přístroje I UPOZORNĚNÍ PRO UŽIVATELE Není-li možné realizovat variantu ani variantu, nemůže být tlakové plnění provedeno podle tohoto návodu...3 Paralelně propojená kolektorová pole Jsou-li kolektorová pole propojena paralelně, pak můžete toto solární zařízení tlakově plnit jen tehdy, když je možné každé kolektorové pole propláchnout samostatně. Namontujte do potrubí výstupů uzavírací armatury odolné vůči glykolu a teplotě (50 C). 4 Návod k obsluze - Plnicí stanice BS0 - vydání 03/00

5 Bezpečnost Bezpečnost Tato kapitola Vám vysvětluje, jak všeobecně číst bezpečnostní upozornění a co znamenají upozornění pro uživatele. Specifická bezpečnostní upozornění a upozornění pro uživatele pro svou činnost najdete v této kapitole a v návodu k obsluze přímo u příslušných prací. Pročtěte si bezpečnostní upozornění pečlivě před obsluhou plnicí stanice. Nedbání bezpečnostních upozornění může vést k těžkým poškozením zdraví osob také se smrtelnými následky právě tak jako k věcným škodám a poškozením životního prostředí.. Účel plnicí stanice Plnicí stanice slouží pro plnění při současném odvzdušnění hotového smontovaného solárního zařízení. Solární zařízení mohou být montována s automatickým odvzdušňovačem na střeše nebo bez něj.. Druhy upozornění Jsou rozlišovány dva stupně nebezpečí, které jsou označovány těmito signálními slovy..3 Dbejte těchto bezpečnostních upozornění a upozornění pro uživatele I UPOZORNĚNÍ PRO UŽIVATELE Dbejte norem a směrnic, platných v dané zemi pro montáž a provoz solárního zařízení. POZOR! POŠKOZENÍ ZAŘÍZENÍ nesprávnou obsluhou a čištěním plnicí stanice. Plnicí čerpadlo zapínejte jen tehdy, když je naplněno solární kapalinou. Vyčistěte plnicí čerpadlo po ukončení jeho servisní činnosti pitnou vodou. Dbejte na to, aby plnicí čerpadlo běželo proti uzavřené armatuře jen krátkodobě (max. jednu minutu). Dbejte návodu k montáži a provozu, přiloženého k plnicímu čerpadlu. OHROŽENÍ ŽIVOTA POŠKOZENÍ ZAŘÍZENÍ VÝSTRAHA! POZOR! Označuje případné nebezpečí, spojené s výrobkem, jež by bez náležité prevence mohlo způsobit těžkou újmu na zdraví, nebo dokonce i smrt. NEBEZPEČÍ ÚRAZU/POŠKOZENÍ ZAŘÍZENÍ Označuje možnou nebezpečnou situaci, jež by mohla vést k středně těžkým či lehkým poraněním nebo hmotným škodám. POZOR! zamrzlou vodou nebo odpařováním v solárním okruhu, když je solární zařízení uváděno do provozu. Solární zařízení uvádějte do provozu jen tehdy, když slunce nesvítí na kolektory, tedy při silně zatažené obloze, brzo ráno, večer nebo při zakrytých kolektorech. Za mrazu nesmí být rovněž solární zařízení uváděno do provozu. Další symboly pro charakteristiku nebezpečí a upozornění pro uživatele: VÝSTRAHA! I OHROŽENÍ ŽIVOTA elektrickým proudem. UPOZORNĚNÍ PRO UŽIVATELE Pokyn pro uživatele k optimálnímu užití a nastavení přístrojů a také ostatní užitečné informace. Návod k obsluze - Plnicí stanice BS0 - vydání 03/00 5

6 3 Popis výrobku 3 Popis výrobku Pomocí plnicí stanice můžete plnit a odvzdušňovat solární zařízení. Nemusíte vystupovat na střechu, ale můžete provádět všechny práce v místnosti instalace plnicí stanice. Hlavní součásti plnicí stanice jsou tyto: - Přípojka ( ) pro hadici zpátečky (Obr., Poz. ) - Měrná stupnice (6 5 litrů Obr., Poz. ) - Vyjímatelná nádržka (Obr., Poz. 3) Kulový kohout (Obr., Poz. 4) v sacím potrubí - Přípojka (¾ ) pro tlakovou hadici (Obr., Poz. 5) - Plnicí čerpadlo (Obr., Poz. 6) včetně: vypouštěcího kohoutu (Obr., Poz. 9) a elektrického připojení - Provozní spínač (Obr., Poz. 7) plnicího čerpadla Sběrná vana (Obr., Poz. 8) s hadicí zpátečky a tlakovou hadicí Obr. Plnicí stanice - Sací hadice (Obr., Poz. 0) Funkce Plnicí čerpadlo (Obr., Poz. 4) vytváří během procesu plnění solární kapalinou vysokou rychlost průtoku. Tím se natlačuje vzduch, který se nachází v solárním zařízení, přes odlučovač vzduchu (Obr., Poz. ) do nádržky (Obr., Poz. 3) tento proces tak zvaného tlakového plnění zhruba odvzdušní solární zařízení. Nap./vyp. kohout (Obr., Poz. ) odlučovače vzduchu musí být přitom otevřen. Mikrobublinky, které se ještě nacházejí v solární kapalině (jsou rozpuštěny), se později odloučí v odlučovači vzduchu (Obr., Poz. ) solární zařízení je tím trvale odvzdušňováno. Odlučovač vzduchu (Obr., Poz. ) musí být umístěn v solárním výstupu mezi solárním zásobníkem a kompletní stanicí (viz kapitola 6 Montáž odlučovače vzduchu a odlučovače nečistot, strana 9). 3 4 Obr. Funkce 6 Návod k obsluze - Plnicí stanice BS0 - vydání 03/00

7 Technická data 4 Technická data BS0 Síťové napětí Frekvence Maximální příkon Přípustná teplota media pro čerpadlo Přípustný provozní prostředek Maximální dopravní výška (voda) Maximální dopravní proud (voda) Rozměry (výška/šířka/hloubka) Rozměr hadice zpátečky Rozměr tlakové hadice Obsah nádržky Celková hmotnost (prázdná stanice) V Hz W C m m 3 /h mm palec palec l kg voda, směs propylenglykol-voda max. 50/50% 40 3,5 970/440/40 ¾ ½ Tab. Technická data plnicí stanice BS0 Návod k obsluze - Plnicí stanice BS0 - vydání 03/00 7

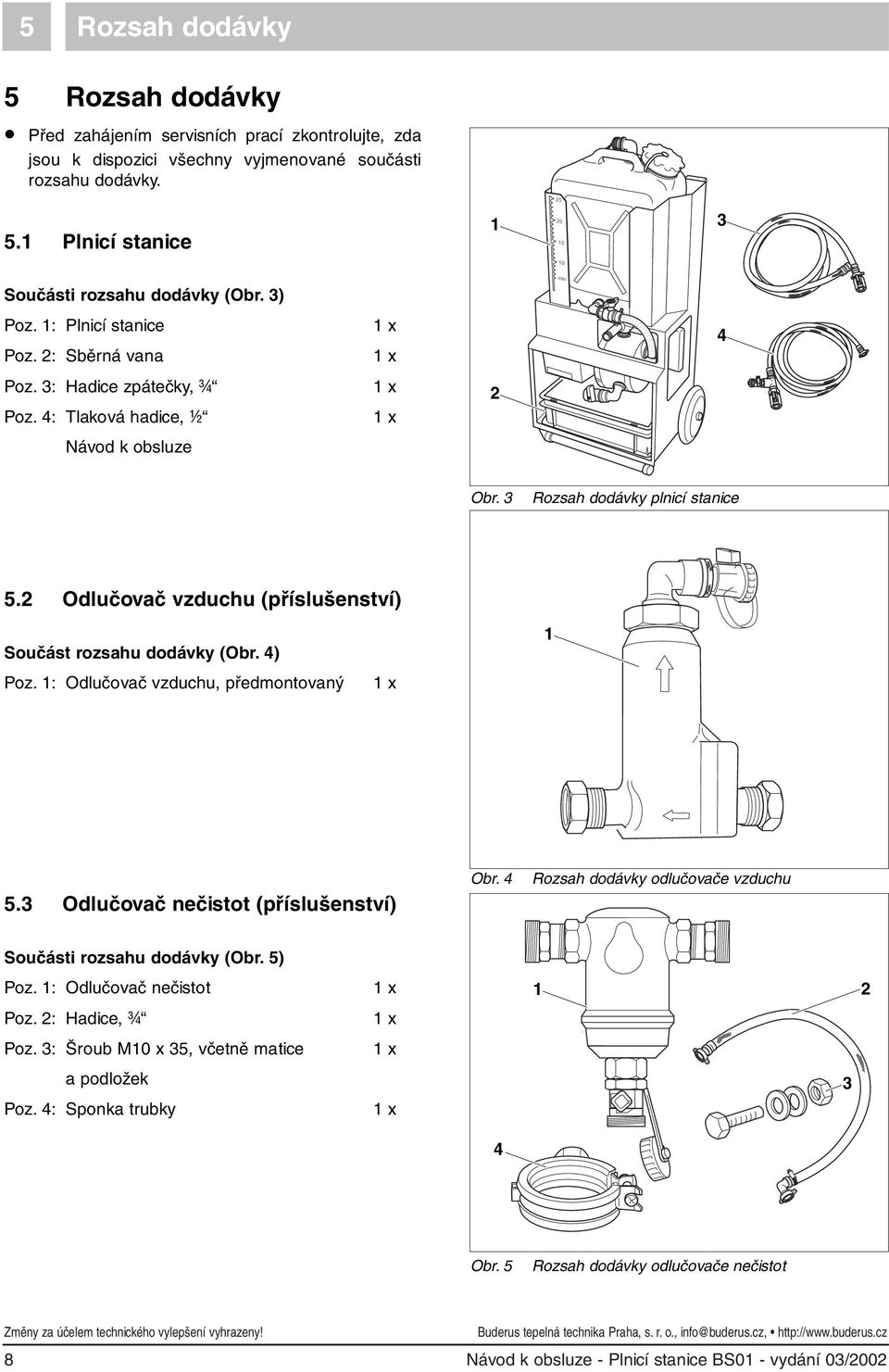

8 5 Rozsah dodávky 5 Rozsah dodávky Před zahájením servisních prací zkontrolujte, zda jsou k dispozici všechny vyjmenované součásti rozsahu dodávky. 5. Plnicí stanice 3 Součásti rozsahu dodávky (Obr. 3) Poz. : Plnicí stanice Poz. : Sběrná vana Poz. 3: Hadice zpátečky, ¾ Poz. 4: Tlaková hadice, ½ Návod k obsluze x x x x 4 Obr. 3 Rozsah dodávky plnicí stanice 5. Odlučovač vzduchu (příslušenství) Součást rozsahu dodávky (Obr. 4) Poz. : Odlučovač vzduchu, předmontovaný x 5.3 Odlučovač nečistot (příslušenství) Obr. 4 Rozsah dodávky odlučovače vzduchu Součásti rozsahu dodávky (Obr. 5) Poz. : Odlučovač nečistot Poz. : Hadice, ¾ Poz. 3: Šroub M0 x 35, včetně matice a podložek Poz. 4: Sponka trubky x x x x 3 4 Obr. 5 Rozsah dodávky odlučovače nečistot 8 Návod k obsluze - Plnicí stanice BS0 - vydání 03/00

9 Montáž odlučovače vzduchu a odlučovače nečistot 6 6 Montáž odlučovače vzduchu a odlučovače nečistot 6. Montáž odlučovače vzduchu Připojovací šroubení odlučovače vzduchu jsou provedena jako šroubení se svěrným kroužkem. Případné přechody na potrubí solárního zařízení je třeba provést ze strany stavby. Namontujte odlučovač vzduchu (Obr. 6, Poz. ) do výstupu k solárnímu zásobníku. Dbejte na to, aby byl odlučovač vzduchu namontován svisle. I UPOZORNĚNÍ PRO UŽIVATELE Doporučuje se přitom namontovat odlučovač vzduchu v bezprostřední blízkosti solárního zásobníku (připojení na výstup) (Obr. 8, Poz. 5), U stanice se dvěma spotřebiči musíte namontovat odlučovač vzduchu před rozpojovacím místem k jednotlivým spotřebičům (Obr. 5, strana 4). Obr. 6 Montáž odlučovače vzduchu Návod k obsluze - Plnicí stanice BS0 - vydání 03/00 9

10 6 Montáž odlučovače vzduchu a odlučovače nečistot 6. Montáž odlučovače nečistot Odlučovač nečistot odlučuje hrubé částice nečistot předtím, než se mohou dostat do nádržky. 6.. Montáž odlučovače nečistot na plnicí stanici Upevněte sponku trubky (Obr. 7, Poz. ) přiloženým šroubem na vývrt v plnicí stanici. Nasaďte odlučovač nečistot (Obr. 7, Poz. ) do trubkové sponky (Obr. 7, Poz. ) a sponku utáhněte. Obr. 7 Montáž odlučovače nečistot na plnicí stanici 6.. Připojení hadic na odlučovač nečistot Namontujte přiloženou hadici (Obr. 8, Poz. ) mezi odlučovač nečistot (Obr. 8, Poz. 3) a horní přípojku nádržky (Obr. 8, Poz. ). Namontujte hadici zpátečky (Obr. 8, Poz. 4) mezi odlučovač nečistot (Obr. 8, Poz. 3) a odlučovač vzduchu (Obr. 8, Poz. 5) Obr. 8 Montáž hadic 0 Návod k obsluze - Plnicí stanice BS0 - vydání 03/00

11 Připojení plnicí stanice na solární zařízení 7 7 Připojení plnicí stanice na solární zařízení Připojte tlakovou hadici (½ ) pomocí T-kusu na nap./vyp. kohoutu (Obr. 9, Poz. ) pojistné skupiny a na plnicí čerpadlo (Obr. 9, Poz. ). Namontujte hadici zpátečky (¾ ) s kulovým kohoutem na nap./vyp. kohout odlučovače vzduchu (Obr. 0, Poz. ) solárního zařízení a na horní přípojku nádržky (Obr. 0, Poz. ). Zaveďte konec vypouštěcí hadice pojistné skupiny do kanystru solární kapaliny (Obr. 0, Poz. 3) nebo do otvoru v kanystru plnicí stanice. Obr. 9 Montáž tlakové hadice 3 Obr. 0 Montáž hadice zpátečky a zavedení konce vypouštěcí hadice do kanystru. Návod k obsluze - Plnicí stanice BS0 - vydání 03/00

12 8 Tlakové plnění solárního zařízení 8 Tlakové plnění solárního zařízení Aby bylo možné tlakově plnit solární zařízení, musíte provést před začátkem plnění tyto pracovní kroky: - Solární zařízení je kompletně smontováno a také hydraulicky a elektricky připojeno. - Solární zařízení je čistě vypláchnuto a bylo podrobeno zkoušce těsnosti. - Plnicí stanice je připojena (viz kapitola 7 Připojení plnicí stanice na solární zařízení, strana ). Doporučujeme Vám demontovat před vypláchnutím bez přístupu vzduchu expanzní nádobu. Musí to být provedeno na sadě pro připojení expanzní nádoby (AAS), aby se během vyplachování naplnilo přívodní potrubí k membránové expanzní nádobě. Demontáž membránové expanzní nádoby Jestliže expanzní nádobu nedemontujete, naplní se na základě tlakového rozdílu mezi expanzní nádoboupředtlakem a plnicím tlakem do expanzní nádoby příliš mnoho media. Toto medium se při vypnutí plnicího čerpadla opět natlačí zpět do nádržky plnicí stanice. Pak může případně nádržka přetéci (jestliže během plnění doplňujete, abyste nepodkročili minimální stav naplnění). Demontáž expanzní nádoby může odpadnout, jestliže namontujete přímo před expanzní nádobu ventil s čepičkou s možností odvzdušnění. Pak můžete během plnění ventil s čepičkou uzavřít. Obr. Schematické znázornění tlakového plnění Návod k obsluze - Plnicí stanice BS0 - vydání 03/00

13 Tlakové plnění solárního zařízení 8 8. Přípravné práce Demontujte membránovou expanzní nádobu na šroubení AAS (viz Návod k montáži připojení pro expanzní nádobu - AAS). I UPOZORNĚNÍ PRO UŽIVATELE Šroubení AAS má na obou stranách zpětný ventil, který zabrání výtoku solární kapaliny. Přívod (vlnovcová hadice) k AAS se naplní během tlakového plnění automaticky (Obr., Poz. ). Zkontrolujte, zda je vypouštěcí kohout (Obr., Poz. ) plnicího čerpadla uzavřen. Obr. Uzavření vypouštěcího kohoutu plnicího čerpadla Naplňte dostatečné množství solární kapaliny do nádržky plnicí stanice. Dbejte přitom na to, že navíc k naplňovanému objemu zařízení je zapotřebí cca 0 litrů pro plnicí čerpadlo, hadice a minimální stav náplně v nádržce. Naplňte plnicí čerpadlo solární kapalinou. Otevřete k tomu kulový kohout na sací hadici (Obr. 3, Poz. ) plnicího čerpadla a nap./vyp. kohout (Obr. 3, Poz. ) na vývodu T-kusu (na tlakové hadici). I UPOZORNĚNÍ PRO UŽIVATELE Plnicí čerpadlo se plní jen solární kapalinou, může-li vzduch unikat tlakovou hadicí. Počkejte chvíli, dokud se čerpadlo plně nerozběhne. Obr. 3 Otevření kulového kohoutu na sací hadici a nap./vyp. kohoutu na vývodu T-kusu Návod k obsluze - Plnicí stanice BS0 - vydání 03/00 3

14 8 Tlakové plnění solárního zařízení Otevřete u kompletní stanice modrý kulový kohout (Obr. 4 Poz., zpátečka soláru) a uzavřete červený kulový kohout (Obr. 4, Poz., solární výstup). Otevřete u kompletní stanice klapku(y) samotíže (Obr. 4, Poz. 3) a omezovač průtoku (Obr. 4, Poz. 4). 3 4 Stanice se dvěma spotřebiči U stanice se dvěma spotřebiči musíte vypláchnout každou větev zpátečky zvlášť, dříve než vypláchnete solární výstup (kolektorové pole) (viz kapitola 8.. Vypláchnutí potrubí pod kompletní stanicí včetně zásobníkového výměníku tepla, strana 6). Obr. 4 Otevření modrého kohoutu, zavření červeného a také otevření klapky(klapek) samotíže a omezovače průtoku Obr. 5 Schematické znázornění pochodu vyplachování u stanice se dvěma spotřebiči. 4 Návod k obsluze - Plnicí stanice BS0 - vydání 03/00

15 Tlakové plnění solárního zařízení 8 Uzavřete nap./vyp. kohout (Obr. 6, Poz. ) na pojistné skupině a nap./vyp. kohout (Obr. 6, Poz. ) na vývodu T-kusu (na tlakové hadici). Otevřete kulový kohout mezi T-kusem tlakové hadice a nap./vyp. kohoutem pojistné skupiny (Obr. 6, Poz. 3). 3 Otevřete nap./vyp. kohout (Obr. 6, Poz. 4) na odlučovači vzduchu. 4 Obr. 6 Uzavření nap./vyp. kohoutu na tlakové hadici, otevření nap./vyp. kohoutu na odlučovači vzduchu 8. Vypláchnutí solárního zařízení bez přístupu vzduchu Zastrčte síťovou zástrčku plnicí stanice. Zapněte plnicí čerpadlo plnicí stanice (Obr. 7, Poz. ) a otevřete pomalu nap./vyp. kohout (Obr. 7, Poz. ) pojistné skupiny. I UPOZORNĚNÍ PRO UŽIVATELE Dbejte na to, aby nebyl překročen tlak,75 bar, poněvadž jinak se otevře pojistný ventil (otevírací přetlak 3 bar). Překročí-li tlak v zařízení,75 bar, musíte tlak přiškrtit nap./vyp. kohoutem. POZOR! POŠKOZENÍ ZAŘÍZENÍ Nesprávnou obsluhou a čištěním plnicího čerpadla. Dbejte na to, abyste nechali běžet plnicí čerpadlo dlouhodobě proti uzavřené armatuře (max. minutu). Dbejte Návodu k montáži a obsluze přiloženého k plnicímu čerpadlu. Obr. 7 Zapnutí plnicího čerpadla a pomalé otevření nap./vyp. kohoutu na pojistné skupině Návod k obsluze - Plnicí stanice BS0 - vydání 03/00 5

16 8 Tlakové plnění solárního zařízení I UPOZORNĚNÍ PRO UŽIVATELE Dbejte zásadně na to, aby byl dodržen minimální stav náplně - 6 litrů. Minimální stav náplně odpovídá na měrné stupnici údaji Min.. Případně doplňte solární kapalinu. 8.. Vypláchnutí potrubí pod kompletní stanicí včetně výměníku tepla zásobníku Vyplachujte potrubí namontovaná pod kompletní stanicí cca 0 minut, až je solární kapalina v hadicích a v nádržce plnicí stanice bez bublin (v závislosti na objemu náplně solárního zařízení). Občas krátce přivřete modrý kulový kohout (zpátečka soláru) kompletní stanice a rychle jej opět otevřete - tento postup uvolňuje vzduchové bubliny (Obr. 8) ze solárního zařízení. - Opakujte tento postup vícekrát po sobě. Obr. 8 Kontrola odstranění bublin Stanice se dvěma spotřebiči vyplachování solárního spotřebiče Uzavřete kulové kohouty (Obr. 9, Poz. a ). Otevřete modrý kulový kohout (Obr. 9, Poz. 3). 3 Obr. 9 Vyplachování solárního spotřebiče 6 Návod k obsluze - Plnicí stanice BS0 - vydání 03/00

17 Tlakové plnění solárního zařízení 8 Stanice se dvěma spotřebiči vyplachování solárního spotřebiče Otevřete modrý kulový kohout (Obr. 0, Poz. ) levé kompletní stanice. Uzavřete modrý kulový kohout (Obr. 0, Poz. 3). 3 Obr. 0 Vyplachování solárního spotřebiče 8.. Vyplachování potrubí nad kompletní stanicí včetně kolektorového pole Po vypláchnutí spodních potrubí pomalu otevřete červený kulový kohout (Obr., Poz., solární výstup) kompletní stanice. Vyčkejte, až se dovnitř proudící solární kapalina v nádržce plnicí stanice uklidní. Uzavřete modrý kulový kohout (Obr., Poz., solární zpátečka) kompletní stanice. Obr. Otevření červeného kulového kohoutu, uzavření modrého Návod k obsluze - Plnicí stanice BS0 - vydání 03/00 7

18 8 Tlakové plnění solárního zařízení Stanice se dvěma spotřebiči Otevřete červený kulový kohout (Obr., Poz. ). Zavřete modrý kulový kohout (Obr., Poz. ) levé kompletní stanice. Dbejte na to, aby byl modrý kulový kohout (Obr., Poz. 3) zavřen. Nyní se vypláchne kolektorové pole (viz šipky v obr. ). 3 Vyplachujte potrubí, namontovaná nad kompletní stanicí cca. 0 minut, až je solární kapalina v hadicích a v nádržce plnicí stanice bez bublin (závisí to na plnicím objemu solárního zařízení). Občas krátce přivřete červený kulový kohout (Obr., Poz., solární výstup) kompletní stanice a rychle jej opět otevřete - tento postup uvolňuje vzduchové bubliny ze solárního zařízení. Opakujte tento postup vícekrát po sobě. Abyste odvzdušnili přívod k pojistnému ventilu, musíte pojistný ventil (Obr. 3, Poz. ) pojistné skupiny nakrátko nadzdvihnout. Obr. Vyplachování kolektorového pole Zkontrolujte stupeň protimrazové ochrany solární kapaliny - směs se mohla případně smíchat s vodou ze solárního zařízení. Pro kontrolu odpusťte trochu solární kapaliny vypouštěcím ventilem plnicího čerpadla a zkontrolujte ji Glykomatem (Obr. 3, Poz. ) případně musíte doplnit koncentrát (viz též Návod k montáži a údržbě kompletní stanice). Obr. 3 Odebrání vzorku, odvzdušnění pojistného ventilu 8 Návod k obsluze - Plnicí stanice BS0 - vydání 03/00

19 Tlakové plnění solárního zařízení 8 Otevřete na kompletní stanici modrý kulový kohout (Obr. 4, Poz., solární zpátečka). Stanice se dvěma spotřebiči Otevřete oba modré kulové kohouty (Obr., Poz. a 3, strana 8). Odvzdušněte oběhové čerpadlo (Obr. 4, Poz. ) kompletní stanice odvzdušňovacím šroubem. Obr. 4 Otevření modrého kulového kohoutu, odvzdušnění oběhového čerpadla 8.3 Ukončení tlakového plnění a nastavení tlaku v zařízení Zavřete nap./vyp. kohout (Obr. 5, Poz. ) na pojistné skupině a nap./vyp. kohout (Obr. 5, Poz. ) na odlučovači vzduchu a také na hadici zpátečky (Obr. 5, Poz. 3). Vypněte plnicí čerpadlo (Obr. 6, Poz. ). Namontujte opět membránovou expanzní nádobu (Obr. 6, Poz. ) případně otevřete ventil s čepičkou. 3 Zapněte plnicí čerpadlo (Obr. 6, Poz. ). Otevřete pomalu nap./vyp. kohout (Obr. 5, Poz. ) na pojistné skupině, až se dosáhne potřebného provozního tlaku solárního zařízení (viz Návod k montáži a údržbě kompletní stanice). Bezprostředně potom zavřete nap./vyp. kohout (Obr. 5, Poz. ). Vypněte plnicí čerpadlo. POZOR! POŠKOZENÍ ZAŘÍZENÍ Nesprávnou obsluhou a čištěním plnicího čerpadla. Obr. 5 Uzavření a otevření nap./vyp. kohoutů Dbejte na to, abyste nechali běžet plnicí čerpadlo dlouhodobě proti uzavřené armatuře (max. minutu). Je-li tlak v zařízení příliš vysoký, můžete jej redukovat pomocí nap./vyp. kohoutu pojistné skupiny. Obr. 6 Montáž membránové expanzní nádoby Návod k obsluze - Plnicí stanice BS0 - vydání 03/00 9

20 8 Tlakové plnění solárního zařízení Uzavřete klapku(klapky) samotíže (Obr. 7, Poz. ) kompletní stanice. Tlakové plnění je nyní ukončeno. Zastrčte síťovou zástrčku kompletní stanice (Obr. 8). Obr. 7 Uzavření klapky(klapek) samotíže Zapněte oběhové čerpadlo kompletní stanice na stupeň 3 a ponechte je běžet nejméně 5 minut. Tím zajistíte, že se mikrobubliny v solární kapalině zachytí v odlučovači vzduchu (regulátor nastavte na ruční provoz). Nadzdvihněte uzávěr odlučovače vzduchu (nebezpečí vystříknutí) a případně opravte tlak v zařízení. Uveďte solární zařízení do provozu a zkontrolujte přitom, zda v solárním zařízení není přítomen vzduch (viz Kapitola 9 Uvedení solárního zařízení do provozu, strana ). Demontujte plnicí stanici a očistěte ji (viz Kapitola 0 Demontáž a čištění plnicí stanice, strana ). Obr. 8 Zastrčení síťové zástrčky 0 Návod k obsluze - Plnicí stanice BS0 - vydání 03/00

21 Uvedení solárního zařízení do provozu 9 9 Uvedení solárního zařízení do provozu Nastavte na oběhovém čerpadle kompletní stanice stupeň čerpadla podle potřebného provozního objemového průtoku (viz Návod k montáži a údržbě kompletní stanice). Zapněte a vypněte ručně oběhové(á) čerpadlo(a). K tomu zapněte pomocí regulačního přístroje vícekrát mezi Ručně a Vyp sem a tam (viz Servisní návod regulačního přístroje). Kontrolujte během spínacích pochodů údaj na manometru (černá ručička, obr. 9, Poz. ) na pojistné skupině. I UPOZORNĚNÍ PRO UŽIVATELE Ukazuje-li černá ručička manometru (Obr. 9, Poz.) při zapínání a vypínání oběhového čerpadla kolísání tlaku, pak není solární zařízení odvzdušněno a musí být dále odvzdušňováno. Obr. 9 Kontrola údajů manometru Regulátor kompletní stanice nastavte na Automatika. Návod k obsluze - Plnicí stanice BS0 - vydání 03/00

22 0 Demontáž a čištění plnicí stanice 0 Demontáž a čištění plnicí stanice Tato kapitola popisuje, jak demontovat a čistit plnicí stanici. 0. Demontáž plnicí stanice Otevřete nap./vyp. kohout (Obr. 30, Poz. ) ve vývodu T-kusu na tlakové hadici (vzduch je nasáván do hadice). Pro vyprázdnění plnicího čerpadla zavřete kulový kohout (Obr. 30, Poz. 3) na sací hadici. Otevřete vypouštěcí kohout (Obr. 30, Poz. 5) plnicího čerpadla a ponechte tlakovou hadici vyprázdnit se ve směru plnicího čerpadla (případně hadici nadzdvihněte). Ponechte plnicí čerpadlo vyprázdnit se přes vypouštěcí kohout. 3 4 Zavřete vypouštěcí kohout (Obr. 30, Poz. 5). I UPOZORNĚNÍ PRO UŽIVATELE Nechte solární kapalinu odtéci do sběrné vany. Solární kapalinu pak naplňte do nádržky plnicí stanice nebo do kanystru pro solární kapalinu. Obr. 30 Vyprázdnění tlakové hadice 5 Zavřete oba nap./vyp. kohouty (Obr. 30, Poz. a ) na T-kusu tlakové hadice a povolte převlečnou matici. Zavřete kulový kohout (Obr. 3, Poz. ) hadice zpátečky a odpojte jej od odlučovače vzduchu. Ponechte hadici zpátečky (Obr. 3, Poz. ) vyprázdnit se do nádržky plnicí stanice a odšroubujte ji pak od plnicího hrdla (Obr. 3, Poz. 3) nádržky. Vyprázdněte nádržku. Uvolněte převlečnou matici (Obr. 30, Poz. 4) sací hadice na kulovém kohoutu a vyjměte nádržku z plnicí stanice. Naplňte solární kapalinu do kanystru pro solární kapalinu. I UPOZORNĚNÍ PRO UŽIVATELE Po vyprázdnění musíte nádržku opět usadit do plnicí stanice a znovu namontovat hadici zpátečky a také sací hadici. Obr. 3 Vyprázdnění hadice zpátečky a demontáž plnicí stanice 3 Návod k obsluze - Plnicí stanice BS0 - vydání 03/00

23 Demontáž a čištění plnicí stanice 0 0. Čištění plnicí stanice Vyčistěte plnicí stanici, aby byla ihned připravena k nasazení pro příští tlakové plnění. Dále uvedené součásti plnicí stanice musí být vypláchnuty pitnou vodou, případně vyčištěny: - Tlaková hadice a hadice zpátečky - Nádržka - Plnicí čerpadlo I UPOZORNĚNÍ PRO UŽIVATELE Aby byly součásti plnicího čerpadla chráněny před opotřebením, musí být plnicí čerpadlo po každém tlakovém plnění vyčištěno pitnou vodou. 0.. Vypláchnutí tlakové hadice a hadice zpátečky a také plnicího čerpadla Připojte hadici zpátečky na vhodný vodní kohout a naplňte nádržku plnicí stanice asi 5 litry vody (Obr. 3). Konec tlakové hadice zaveďte do vhodného odpadu. Otevřete kulový kohout (Obr. 3, Poz. ) na sací hadici a chvilku počkejte, dokud se plnicí čerpadlo nenaplní. Zapněte plnicí čerpadlo, abyste plnicí čerpadlo a tlakovou hadici vyčistili. Bezprostředně na to plnicí čerpadlo opět vypněte, když bylo dosaženo hladiny náplně Min.. POZOR! POŠKOZENÍ ZAŘÍZENÍ Na sucho běžícím plnicím čerpadlem. plnicího čerpadla. Dbejte na to, aby hladina náplně v nádržce neklesla pod Min.. Obr. 3 Vyplachování plnicí stanice Návod k obsluze - Plnicí stanice BS0 - vydání 03/00 3

24 0 Demontáž a čištění plnicí stanice Po vypláchnutí Otevřete vypouštěcí kohout (Obr. 33, Poz. ) plnicího čerpadla a nechte čerpadlo úplně se vyprázdnit. Vyčistěte sběrnou vanu (Obr. 33, Poz. ). Demontujte vyčištěnou tlakovou hadici a hadici zpátečky a nechte je úplně se vyprázdnit. Uložte hadice do sběrné vany plnicí stanice. Vytáhněte síťovou zástrčku plnicí stanice. Obr. 33 Čištění plnicí stanice 4 Návod k obsluze - Plnicí stanice BS0 - vydání 03/00

25 Demontáž a čištění plnicí stanice Čištění nádržky Vyčistěte nádržku plnicí stanice odděleně, abyste odstranili usazeniny nečistot na dně nádržky. Zavřete kulový kohout (Obr. 34, Poz.) na sací hadici. Otevřete šroubení (Obr. 34, Poz. ) za kulovým kohoutem. Vyjměte nádržku z plnicí stanice a důkladně ji vyčistěte. Potom nádržku opět vložte a namontujte sací hadici. Obr. 34 Čištění nádržky Návod k obsluze - Plnicí stanice BS0 - vydání 03/00 5

26 Stručný návod pro stanici s jedním spotřebičem Stručný návod pro stanici s jedním spotřebičem Tento návod slouží jen pro přehled prací, které je třeba provést. Dbejte bezpodmínečně podrobných popisů prací na uvedených stránkách a všech bezpečnostních upozornění a upozornění pro uživatele. Připojení plnicí stanice. Připojení tlakové hadice (½ ) s T-kusem na nap./vyp. kohout pojistné skupiny a na plnicí čerpadlo. str.. Montáž hadice zpátečky (¾ ) s kulovým kohoutem na nap./vyp. kohout odlučovače vzduchu solárního zařízení a na horní přípojku nádržky. str. 3. Zavedení konce vypouštěcí hadice pojistné skupiny do kanystru pro solární kapalinu nebo do otvoru kanystru plnicí stanice. str. Tlakové plnění solárního zařízení Provedení přípravných prací 4. Demontáž membránové expanzní nádoby str. 5. Uzavření vypouštěcího kohoutu plnicího čerpadla. str Naplnění dostatečného množství solární kapaliny do nádržky plnicí stanice (respektování minimálního množství náplně 0 litrů) str Plnění plnicího čerpadla solární kapalinou. K tomu otevření kulového kohoutu na sací hadici plnicího čerpadla a nap./vyp. kohoutu v T-kusu tlakové hadice. str Čekání, až plně naběhne plnicí čerpadlo. str Otevření modrého kulového kohoutu a zavření červeného kohoutu. str Otevření klapky(klapek) samotíže a omezovače průtoku. str. 4. Zavření nap./vyp. kohoutů na pojistné skupině a v T-kusu tlakové hadice. str. 4. Otevření kulového kohoutu mezi T-kusem tlakové hadice a nap./vyp. kohoutem pojistné skupiny. str Otevření nap./vyp. kohoutu na odlučovači vzduchu.str. 5 Vypláchnutí solárního zařízení bez přístupu vzduchu 4. Zapnutí plnicí stanice a pomalé otevření nap./vyp. kohoutu pojistné skupiny (max.,75 bar). str Vyplachování potrubí pod kompletní stanicí, až je solární kapalina bez bublin. str Občasné krátké přivírání a opětovné otvírání modrého kulového kohoutu vícekrát opakované. str Pomalé otevření červeného kulového kohoutu. Čekání, až se solární kapalina, proudící do nádržky, uklidní. str Uzavření modrého kulového kohoutu. str Vypláchnutí potrubí nad kompletní stanicí, až je solární kapalina bez bublin. str Občasné krátké přivírání a opětovné otvírání červeného kulového kohoutu vícekrát opakované. str. 8. Krátké nadzdvižení pojistného ventilu. str. 8. Odpuštění malého množství solární kapaliny a kontrola stupně protimrazové ochrany, případná korekce. str Otevření modrého kulového kohoutu. str Odvzdušnění plnicího čerpadla. str. 9 Obr. 35 Připojení plnicí stanice , 4 7, Obr. 36 Provedení přípravných prací 9 7, 0 6, 8, Obr. 37 Vypláchnutí solárního zařízení pro odstranění vzduchu Návod k obsluze - Plnicí stanice BS0 - vydání 03/00

27 Stručný návod pro stanici s jedním spotřebičem Ukončení tlakového plnění a nastavení tlaku v zařízení 5. Zavření nap./vyp. kohoutů pojistné skupiny, na odlučovači vzduchu a také na hadici zpátečky. str Vypnutí plnicího čerpadla. str Opětovná montáž membránové exp. nádoby, případné otevření ventilu s čepičkou. str Zapnutí plnicího čerpadla. str Pomalé otevření nap./vyp. kohoutu na pojistné skupině, až je dosaženo potřebného provozního tlaku v solárním zařízení. str Zavření nap./vyp. kohoutu na pojistné skupině. str Je-li tlak v zařízení příliš vysoký snížení tlaku pomocí nap./vyp. kohoutu na pojistné skupině. str Zavření klapky(klapek) samotíže. str Zastrčení síťové zástrčky kompletní stanice. str Zapnutí oběhového čerpadla kompletní stanice na stupeň 3 a ponechání v chodu nejméně 5 minut. str Nadzdvižení uzávěru odlučovače vzduchu (nebezpečí vystříknutí) a případná korekce tlaku v zařízení. str. 0 Uvedení solárního zařízení do provozu 36. Nastavení stupně čerpadla podle potřebného provozního objemového průtoku na oběhovém čerpadle kompletní stanice. str. 37. Ruční zapínání a vypínání oběhového čerpadla. K tomu pomocí regulačního přístroje vícenásobné přepínání mezi Ručně a Vyp. str. 38. Kontrolování údaje manometru během pochodu spínání (černá ručička), případná korekce. str. 39. Nastavení regulátoru kompletní stanice na Automatika. str. Demontáž plnicí stanice 40. Otevření nap./vyp. kohoutu ve vývodu T-kusu na tlakové hadici (vzduch se nasává do hadice). str. 4. Zavření kulového kohoutu na sací hadici pro vyprázdnění plnicího čerpadla. str. 4. Otevření vypouštěcího kohoutu plnicího čerpadla a vyprázdnění tlakové hadice ve směru plnicího čerpadla (případně nadzdvižení hadice). Vyprázdnění plnicího čerpadla přes vypouštěcí kohout. str. 43. Zavření vypouštěcího kohoutu. str. 44. Zavření obou nap./vyp. kohoutů na T-kusu tlakové hadice a uvolnění převlečné matice. str. 45. Zavření kulového kohoutu hadice zpátečky a uvolnění od odlučovače vzduchu. str. 46. Vyprázdnění hadice zpátečky do nádržky plnicí stanice a pak její odšroubování od plnicího hrdla nádržky. str. 47. Vyprázdnění nádržky. K tomu uvolnění převlečné matice sací hadice na kulovém ventilu a vyjmutí nádržky z plnicí stanice. str. 48. Naplnit solární kapalinu do kanystru pro solární kapalinu. str Vyčistit tlakovou hadici a hadici zpátečky, a také plnicí čerpadlo. str , 30, 30, 3 7 6, 8 Obr. 38 Ukončení tlakového plnění a nastavení tlaku v zařízení , Obr. 39 Uvedení solárního zařízení do provozu 45 4, , 44 48, 49 4, , Obr. 40 Demontáž plnicí stanice Návod k obsluze - Plnicí stanice BS0 - vydání 03/00 7

28 Buderus, Váš spolehlivý partner. Buderus tepelná technika Praha, spol. s r.o. Průmyslová 37/, Praha 0 Tel.: (+40) 7 9 Fax: (+40) Provozní areál Morava Prostějov - Kralice na Hané Háj 37, 798 Kralice na Hané Tel.: (+40) Fax: (+40) info@buderus.cz
