Experimentální studium chování mazacích filmů kontaminovaných vodou. Ing. Daniel Koutný

Transkript

1 Experimentální studium chování mazacích filmů Ing. Daniel Koutný VYSOKÉ UČENÍ TECHNICKÉ v BRNĚ FAKULTA STROJNÍHO INŽENÝRSTVÍ

2 Osnova Současný stav poznání Cíle dizertační práce Dosažené výsledky Závěr

3 Selhání mazacího filmu nevhodná geometrie dotykových ploch utváření tenkých filmů neúčinné mazání velké tření a zahřívání snížení viskozity a kolaps mazacího filmu vniknutí cizí částice mezi kontaktní plochy protržení mazacího filmu kontaminaci cizími chemickými látkami ztenčení mazacího filmu úplné selhání mazacího filmu kontaminace vodou

4 Rozdělení emulzí O/W oil in water olej ve vodě tváření, obrábění kovů hydraulické systémy W/O water in oil voda voleji maziva s nehořlavými vlastnostmi vysoká tepelná kapacita netoxické, levné Mang T (2001) Lubricants and lubrication

5 O/W emulze plate out teorie různé utváření EHD filmu nízké rychlosti - dle EHD vyšší rychlosti - hladovění

6 W/0 emulze do kontaktu je unášen přednostně olej tloušťka filmu je téměř nezávislá na - koncentraci - velikosti částic Zhu D (1994) Journal of Tribology 116

7 Emulze tloušťka filmu do 30% je nezávislá na koncentraci i velikosti částic vstupování /nevstupování vody do kontaktu viskozita koncentrace velikost disperzních částic rozložení disperzních částic typ a obsah smáčedla

8 Cíle dizertační práce Cílem disertační práce je stanovení vlivu kontaminace maziva vodou na funkci mazaného kontaktu Etapy řešení Srovnání materiálů používaných u šnekových kol na základě stanovení jejich tribologických parametrů (AX-MAT) Stanovení tribologických parametrů při mazání vodou a porovnání materiálů vhodných pro provoz ve vodou kontaminovaném prostředí (AX-MAT) Měření tloušťky mazacího filmu emulze pro různé kontaminace vodou Měření tloušťky mazacího filmu s různými velikostmi částic vody

9 Úprava experimentálního zařízení zařízení AX-MAT Typ ring on disc plošný kontakt tvaru mezikruží kontakt je stále zaplaven čerpadlo LAING měřící USB karta ovládací program

10 Realizované experimenty sledované veličiny součinitel tření objem opotřebení měření v oleji objem opotřebení [mm ] 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 kroužek trubička CuSn12 CuSn14 CuSn14Ni1 CuSn14Ni2 Zn-slitina varianty materálových dvojic součinitel tření [-] 0,023 0,021 0,019 0,017 0,015 0,013 0,011 0,009 0,007 CuSn14Ni1 CuSn14Ni2 CuSn14 Zn-slitina CuSn12 0,005 čas [h] porovnání různých bronzových materiálů 1,4 1,3 měření ve vodě porovnání materiálů a povrchových úprav pro provoz ve vodě úbytek hmotnosti [g] 0,15 0,12 0,09 0,06 kroužek trubička součinitel tření [-] 1,2 1,1 1 0,9 0,8 0, varianty materiálových dvojic 0, varianty materiáolvých dvojic

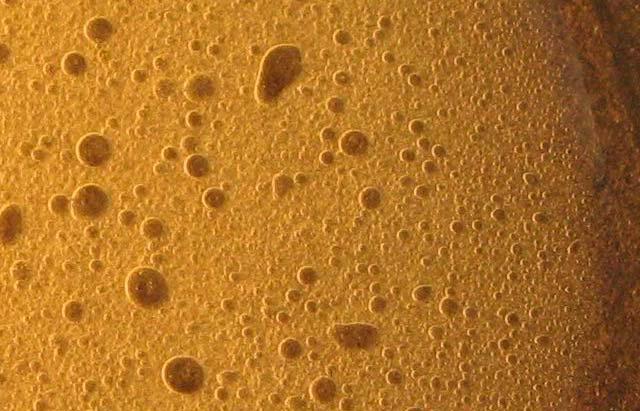

11 Měření emulzí rozložení velikosti částic -příprava ultrazvukem -příprava čerpadlem viskozita tloušťka utvářeného filmu součinitel tření stanovení kritické koncentrace četnost [%] , velikost částic [μm] ; 5% Ultrazvuk 15% Ultrazvuk 5% Ax-mat 15% Ax-mat

12 Závěr realizace naplánovaných experimentů -1 měsíc textová část práce 2 měsíce Děkuji za pozornost
