1 SITRANS MAG 6000 I / 6000 I Ex Quick Start Převodník indukčního průtokoměru SITRANS F

2 Obecné a bezpečnostní pokyny Tato příručka obsahuje pokyny, které musíte dodržet kvůli zachování Vaší osobní bezpečnosti a vyloučení věcných škod. Nelze garantovat plnou shodnost této publikace s popisovaným softwarem a hardwarem vzhledem k technickému vývoji přístroje. Odpovědnost za vhodnost použití tohoto přístroje spočívá výhradně na uživateli. Technická data se mohou měnit bez předchozího oznámení. Instalace, el. připojení, nastavení a servis smí být prováděn pouze autorizovanou osobou, která má příslušnou odbornou kvalifikaci (odborná způsobilost dle Vyhlášky 50/1978 Sb. atd.) Zákazník přebírá odpovědnost za proškolení personálu provozující dané zařízení Zařízení instalované v prostředí s nebezpečím výbuchu musí mít Ex-schválení a označení pro Evropu, FM pro USA a CSA pro Kanadu. Dále musí být dodrženy podmínky uvedené v příslušném Ex certifikátu. Instalace zařízení musí odpovídat normám a předpisům platným v zemi instalace (např. EN v EU). Oprava a servis zařízení smí být prováděny pouze společností Siemens nebo jí proškolenými a pověřenými servisními organizacemi.

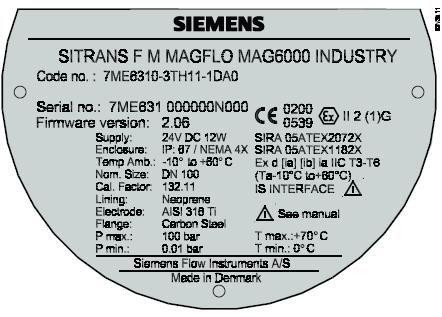

3 Technická data převodníku MAG 6000 I Ex Převodník indukčního průtokoměru pro dimenze senzoru DN Ex certifikát: SIRA 05ATEX2072X, II 2(1)(2) G D Oddělená montáž průtokoměru: EEx d e ia IIC T4-T6 Kompaktní montáž průtokoměru: EEx d [ia] [ib] ia IIC T3-T6 (Ta -10 C C) Ex certifikát je dostupný na adrese: Příklad štítku přístroje: MAG 6000 I MAG 6000 I Ex V ss V ss Napájení V stř V stř. 50/60 Hz 50/60 Hz Teplota okolí -20 C C -10 C C Krytí IP 67 / NEMA 4X

4 Elektrody - svorky 81, 82, 83, 84 Připojení cívek - svorky 85, 86 (jedná se o e svorky) IIB IIC U 0 30 V 30 V I 0 6,1 ma 6,1 ma C 0 66 nf 560 nf L 0 0,96 H 0,96 H P 0 45,5 mw 45,5 mw Elektrické výstupy Proudový výstup (svorky 31-32) Relé (svorky 44-46) Frekvenční (svorky 56-57) Profibus (svorky 95-96, FISCO) Digitální vstup (svorky 77-78) pasivní IIB/IIC aktivní IIB IIC IIB/IIC IIB/IIC IIB/IIC IIB/IIC U i 30V U 0 30V 30 V U i 30V U i 28V U i 17,5V U i 30V I i 100mA I 0 87,8mA 87,8 ma I i 200mA I i 100mA I i 380Ma I i C i 16,5nF C 0 560nF 66 nf C i 0 C i 12nF C i 0 C i 0 L i 36 μh L 0 18,41mH 4,57 mh L i 0 L i 36 μh L i 0 L i 0 P 0 0,66W 0,66 W P i 5,32W P i Způsoby instalace průtokoměru Kompaktní montáž Při kompaktní montáži zajistěte, aby převodník průtokoměru nebyl mechanicky namáhán a tím nedošlo k jeho odlomení v místě upevnění na senzor.

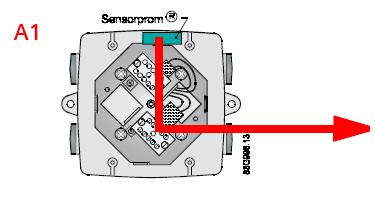

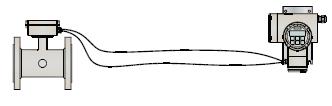

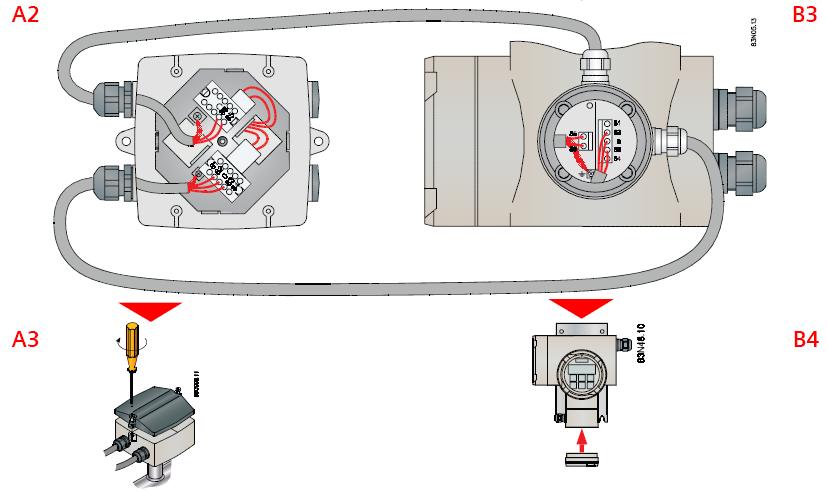

5 Oddělená montáž Při oddělené montáži je nutné vyjmout ze svorkovnice senzoru paměť SENSORPROM a umístit ji do převodníku MAG 6000 I (viz. obrázek).

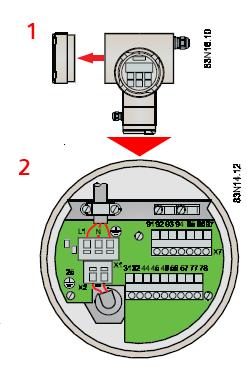

6 Elektrické připojení Převodník Napájení L1 N Ex V ss Ex V stř. BNV V ss / V stř. Výstupy aktivní proudový výstup (napájený z převodníku) - továrně nastaveno u BNV verze pasivní proudový výstup (externě napájený) - továrně nastaveno u Ex verzí /4-20 ma zátěž 560 Ω 4-20 ma, zátěž 560 Ω pasivní výstup digitální výstup V x 3-30 V max. 110 ma V x 3-30 V max. 110 ma PLC - digitální vstup PLC - digitální vstup Menu setup negativní pozitivní vyčleněno pro komunikační moduly Výstup relé NO NC Common relé 24 V ss / 1A 42 V stř. / 2A digitální vstup vstup V ss Senzor Připojení senzoru elektrodový kabel a 84 nesmí být připojeny k ATEX přístrojům cívkový kabel PE min. 4 mm 2

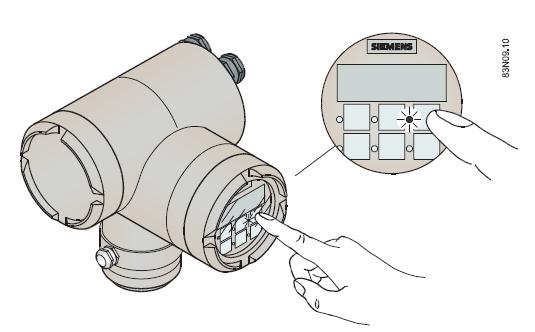

7 Zemnění Svorka PE (viz. schéma zapojení) musí být spojena s ochrannou soustavou. V opačném případě může být obsluha zasažena napětím V. zemnící kabel - min. průřez 1,5 mm 2, materiál měď Nastavení Tato klávesa (podržet na 2 s) se používá na přepínaní mezi operátor menu a setup menu. V setup menu se po zmáčknutí vrátíte do předchozího menu. Klávesa pro pohyb v menu směrem dopředu Klávesa pro změnu nastavení nebo číselné hodnoty Klávesa pro změnu nastavení nebo číselné hodnoty Klávesa pro výběr položky, která má být změněna Klávesa povoluje změnu nastavení a definuje přístupová práva k podmenu

8 Příklad: vypnutí / zapnutí proudového výstupu Chybová hlášení - na displeji přístroje blikají 2 trojúhelníky indikující chybu Podrobnější informace jsou uvedeny v manuálu na CD-ROM, který je přiložen u přístroje. Siemens s.r.o. Divize Industry Automation & Drive Technologies Linka technické podpory Tel.: iadtsupport.cz@siemens.com
