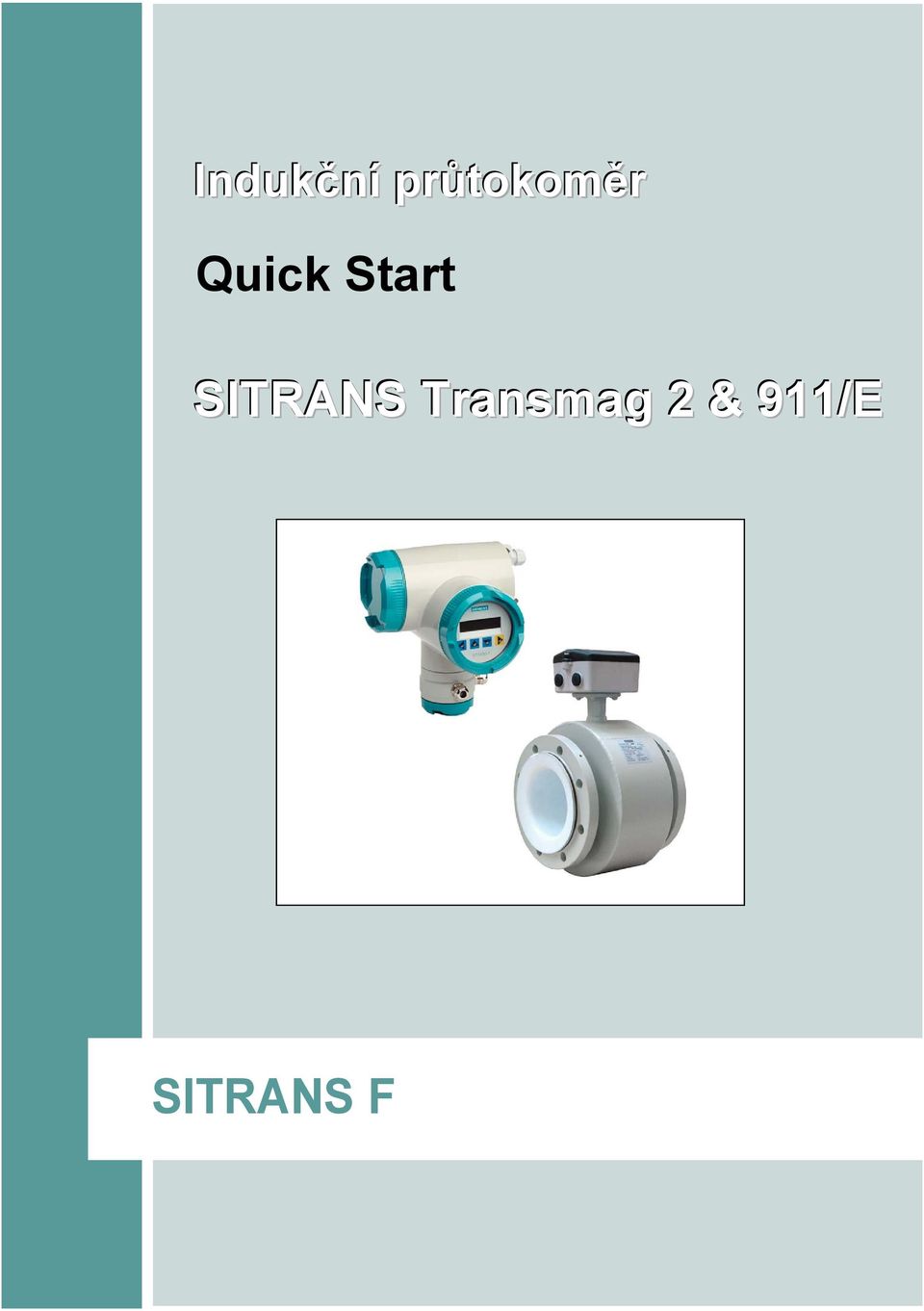

1 Indukční průtokoměr Quick Start SITRANS Transmag 2 & 911/E SITRANS F

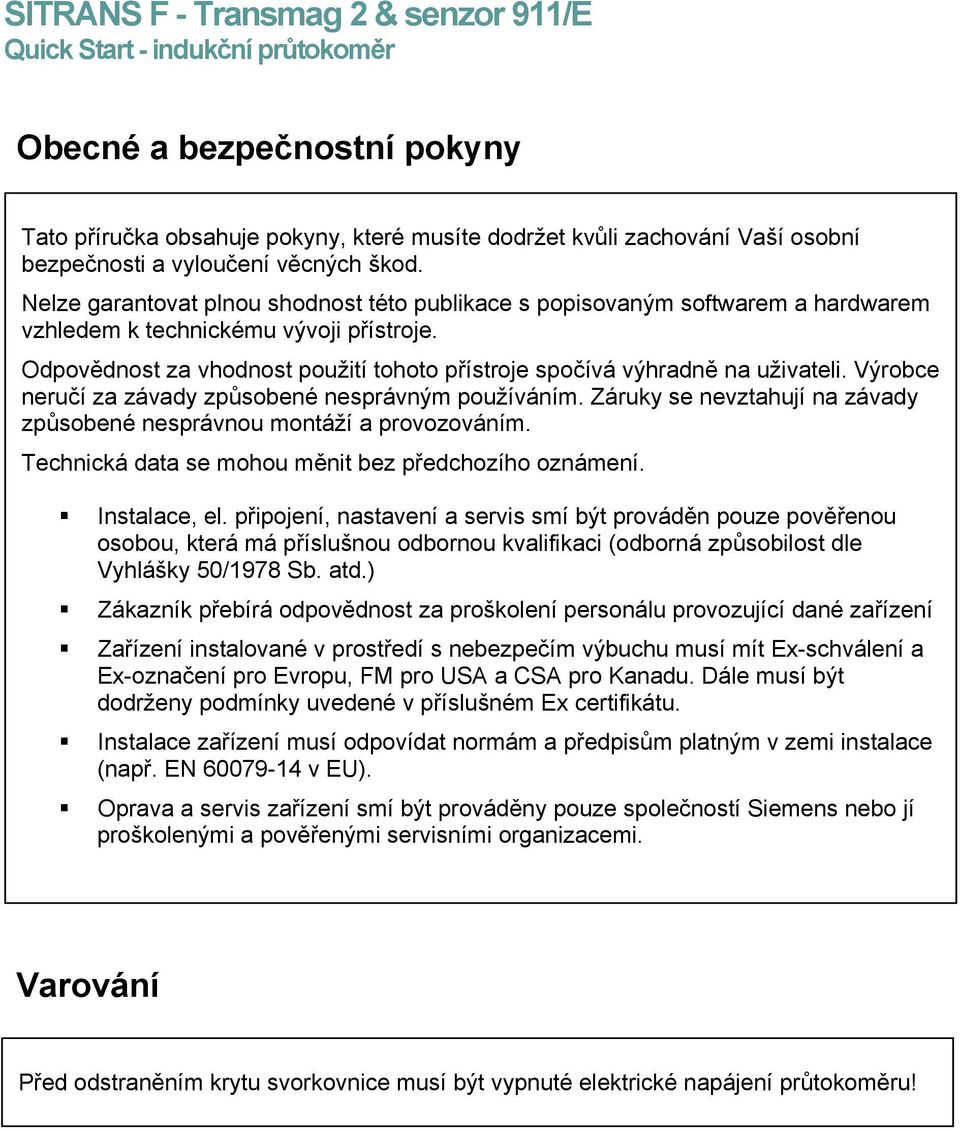

2 Obecné a bezpečnostní pokyny Tato příručka obsahuje pokyny, které musíte dodržet kvůli zachování Vaší osobní bezpečnosti a vyloučení věcných škod. Nelze garantovat plnou shodnost této publikace s popisovaným softwarem a hardwarem vzhledem k technickému vývoji přístroje. Odpovědnost za vhodnost použití tohoto přístroje spočívá výhradně na uživateli. Výrobce neručí za závady způsobené nesprávným používáním. Záruky se nevztahují na závady způsobené nesprávnou montáží a provozováním. Technická data se mohou měnit bez předchozího oznámení. Instalace, el. připojení, nastavení a servis smí být prováděn pouze pověřenou osobou, která má příslušnou odbornou kvalifikaci (odborná způsobilost dle Vyhlášky 50/1978 Sb. atd.) Zákazník přebírá odpovědnost za proškolení personálu provozující dané zařízení Zařízení instalované v prostředí s nebezpečím výbuchu musí mít Ex-schválení a Ex-označení pro Evropu, FM pro USA a CSA pro Kanadu. Dále musí být dodrženy podmínky uvedené v příslušném Ex certifikátu. Instalace zařízení musí odpovídat normám a předpisům platným v zemi instalace (např. EN v EU). Oprava a servis zařízení smí být prováděny pouze společností Siemens nebo jí proškolenými a pověřenými servisními organizacemi. Varování Před odstraněním krytu svorkovnice musí být vypnuté elektrické napájení průtokoměru!

3 Pokyny pro přepravu a manipulaci Instalace senzoru Uklidňovací délky před a za průtokoměrem

4 Umístění elektrod A B C štítek přístroje osa elektrod směr průtoku

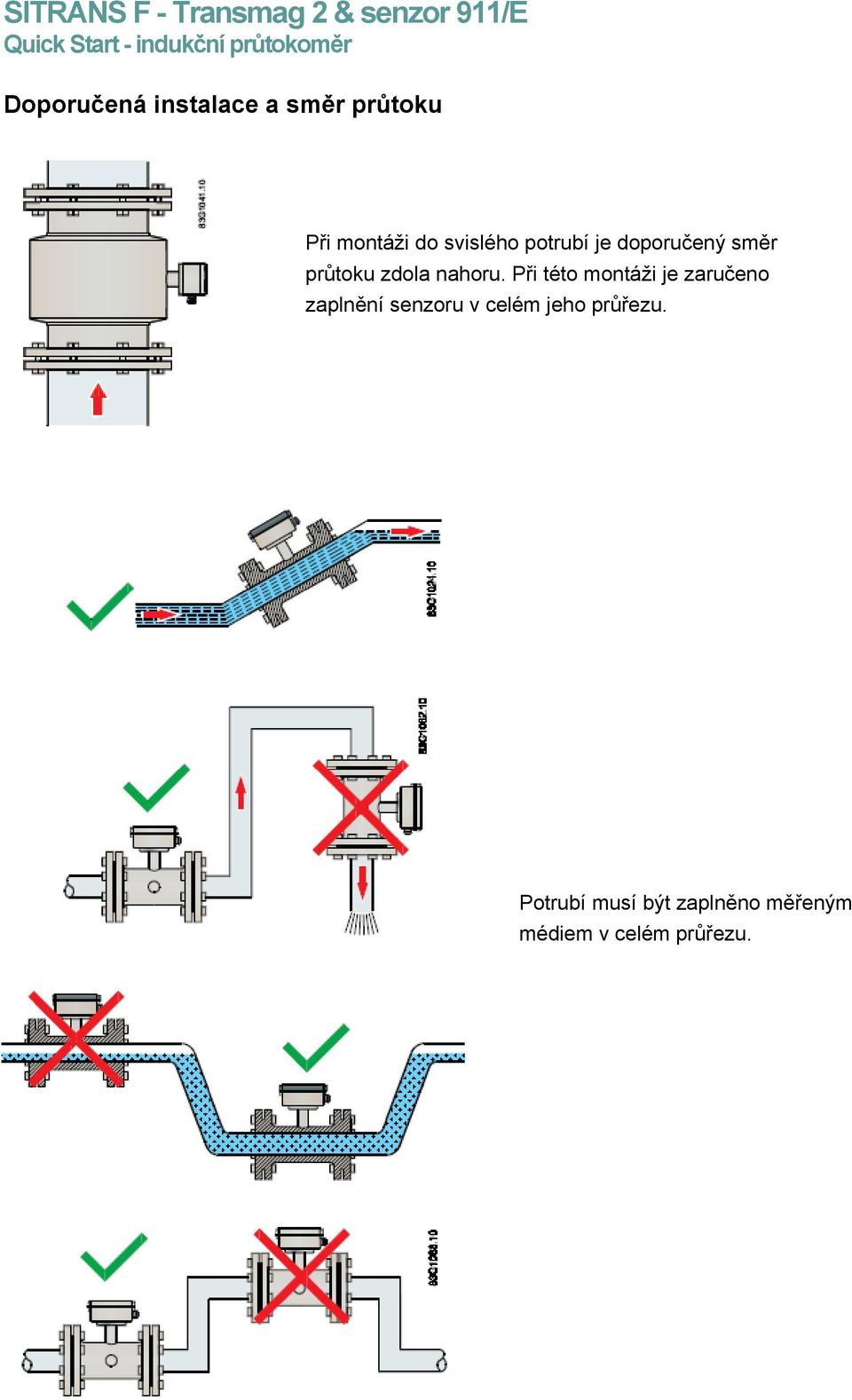

5 Doporučená instalace a směr průtoku Při montáži do svislého potrubí je doporučený směr průtoku zdola nahoru. Při této montáži je zaručeno zaplnění senzoru v celém jeho průřezu. Potrubí musí být zaplněno měřeným médiem v celém průřezu.

6 Zamezte vzniku podtlaku / vakua Omezte vibrace Použijte vhodné těsnění - u abrazivních kapalin použijte ochranné kroužky na nátoku

7 Níže uvedené utahovací momenty šroubů jsou vypočteny pro standardně dodávaná těsnění.

8 Vyrovnání potenciálu Senzor bez zemnících elektrod namontovaný do el. vodivého potrubí Senzor bez zemnících elektrod namontovaný do el. nevodivého potrubí - nutno použít zemnící kroužek

9 Oddělená montáž průtokoměru Připojte elektrodový kabel 1 a cívkový kabel 2 ke svorkám senzoru dle níže uvedené tabulky. Ujistěte se, že kabelové vývodky jsou dobře utaženy.

10 Elektrické připojení na straně senzoru Svorka Typ a označení Barva vodičů u senzoru 5 magnetizační proud 1 hnědá 6 magnetizační proud 2 bílá 7 uzemnění a PE žluto-zelená 29 napájení SmartPLUG (-5 V) zelená (pouze u senzorů se SmartPLUG) 22 signálová zem červená 23 elektroda 1 hnědá 24 elektroda 2 bílá 30 napájení SmartPLUG (+5 V) modrá (pouze u senzorů se SmartPLUG) 55 referenční napětí 1 černá 66 referenční napětí 2 žlutá 2 cívkový kabel 1 elektrodový kabel Elektrické připojení na straně převodníku Před odstraněním krytu svorkovnice převodníku Transmag 2 se ujistěte, že je vypnuté napájení. 1 zemnicí svorka pro stínění signálového kabelu 2 digitální výstup 2 (relé) nebo digitální vstup 3 digitální výstup 1 (aktivní/pasivní) 4 analogový výstup / HART nebo Profibus PA napájení: L / N pro napájení 230 V stř. 5 L+ / L- pro napájení 24 V ss 6 svorka pro ochranný vodič PE

11 Struktura menu Blikající symbol D nebo F na displeji indikuje chybu. 1 - zářezy pro snadnější montáž a demontáž víka krytu Siemens, s.r.o. Divize Industry Automation & Drive Technologies Oddělení Sensors and Communication Linka technické podpory Tel.:
