1 Modulo/Multimodulo Brněnská Brno-Modřice tel.:

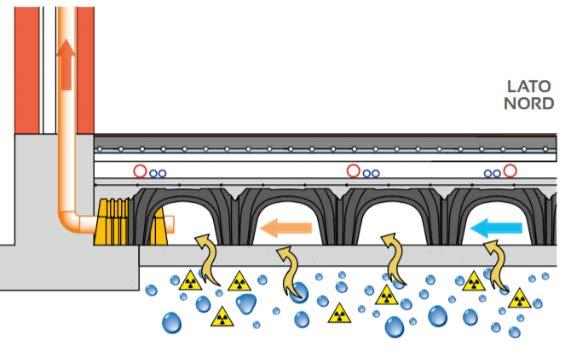

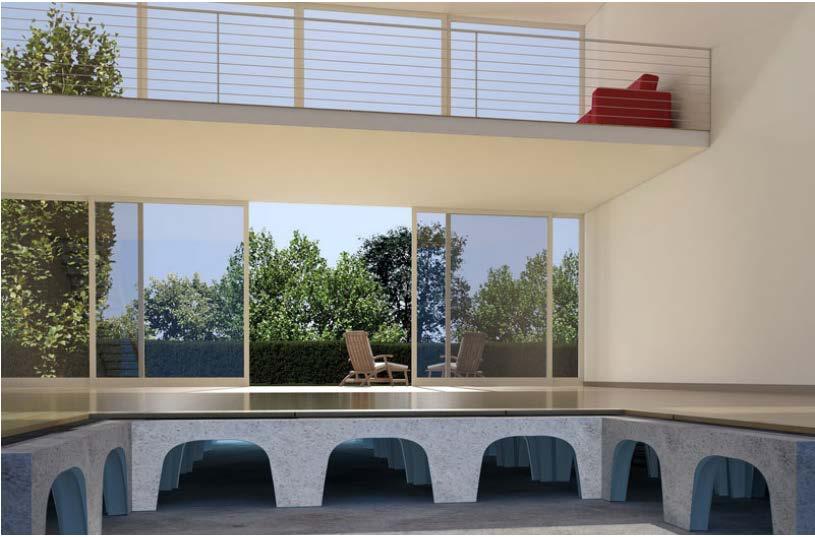

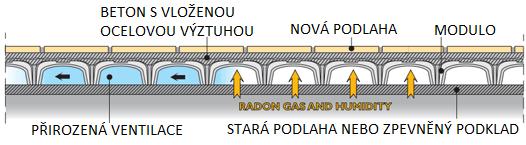

2 Charakteristika Modulo je systém prvků ztraceného bednění na řízené odvětrávání podlah, odlehčení a zvýšení pevnosti základů staveb. VÝHODY Ochrana před radonovým plynem a stoupající vlhkostí Odlehčení konstrukce podlah Jednotlivé odlitky nosníků a desky Úspora času s tradičním bednění MODULO a MULTIMODULO jsou kupolovité rohože nebo samostatné kupole z recyklovaného plastu. Po obvodu jsou opatřeny zámky, které zajištují snadné sestavování do polí a zároveň zabraňují zatékání betonu. Na potřebnou délku nebo tvar je možné prvky snadno seříznout pilkou nebo bruskou. Systémy MODULO a MULTIMODULO lze nainstalovat: 1. Provětrané podlahy přívod čerstvého vzduchu a samočinným odtahem radonu a vodních par 2. Odlehčení konstrukce podlah zvýšit pevnost konstrukce nebo posílit tepelné izolace podlahy Využití prvků MODULO a MULTIMODULO: 1. Rekonstrukce podmáčených staveb 2. Protiradonová ochrana Typickým použitím jsou rekonstrukce starších obytných domů, rekreačních chalup a historických objektů včetně kostelů, hradů, zámků a dalších historicky cenných budov. V oblastech s výskytem radonu je ochrana před shromažďování tohoto vysoce nebezpečného plynu jednou za základních podmínek.

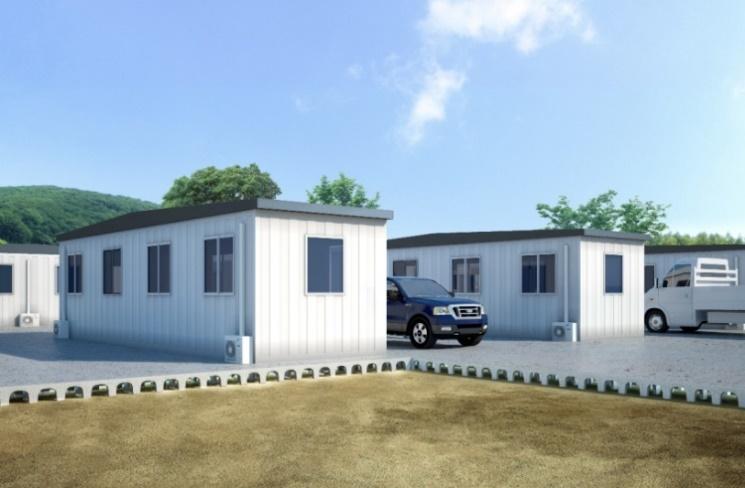

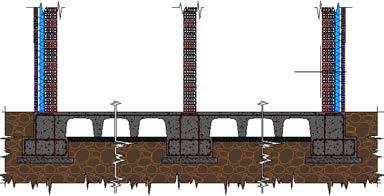

3 3. Úspora materiálu a hutnění při realizaci novostaveb Úspora výplňového materiálu a hutnění, snížení spotřeby betonu, zvýšení pevnosti základové desky, možnost odvětrání spodní stavby nebo pojezdné střešní konstrukce, snížení tlaku stavby na podloží a možnost položení rozvodů v dutinách prvků 4. Tepelná izolace podlah proti promrzání podloží Přináší úsporu izolačního materiálu a ochranu mrazíren a ledových ploch proti praskání podlah vlivem zamrzání podloží. Umožnuje položení rozvodů v dutinách prvků 5. Monolitická konstrukce spodní stavby Zvýšení tuhosti základové konstrukce stavby při snížení spotřeby betonu. Úspora výplňového materiálu a hutnění. Odvětrání spodní stavby. Snížení tlaku stavby na podloží a možnost položení rozvodů v dutinách prvků Únosnost podlahové konstrukce s prvky MODULO a MULTIMODULO : H3 až H70 pro všeobecné použití: Charakter zatížení podlahy Typ plochy Zatížení (kg/m2) Podkladní vrstva jalový beton beton Tlak na podlaží (kg/cm2) Síla betonové desky drátu (mm) Svařovaná armovací sít velikost ok terasy 200 1,5 min. 3 max. 10x10 podlahy v domech min. 3 max. 10x10 kanceláře min. 5 max. 25x25 garáže v RD min. 6 max. 20x25 prodejny a lehký provoz , , ,3 4 min. 6 max. sklady min. 6 max. průmyslové objekty se středním provozem , , ,427 4 min. 6 max. průmyslové objekty s těžkým provozem , , , min. 8 max.

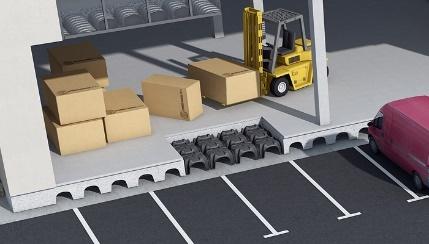

4 H30 až H70 pro průmyslové aplikace v klasifikaci podle Eurokódů: Charakter zatížení podlahy Zatížení dle Eurocode G středně těžká vozidla C5 těžká vozidla Zatížení (kg/m2) Podkladní vrstva jalový beton beton Tlak na podlaží (kg/cm2) 0 7,16 5 2, ,37 0 7,81 5 2, ,4 0 8, ,44 0 5,21 Síla betonové desky Svařovaná armovací sít drátu (mm) 15 min. 8 velikost ok 5 1,84 20x ,27 20x22 0 5,53 20x23 5 1,96 8 min. 8 20x ,28 20x25 0 5,86 20x26 5 2,08 20x ,3 20x28 Pokyn pro montáž 1. Ujistěte se, že je připraven vhodný podklad. 2. Připravte obvodové bednění, které obsahuje odvětrávací potrubí. 3. Připravte potrubí pro obvodové větrací otvory, které prochází oddělenými přepážkami. 4. Umístěte všechny potrubí pro instalatérské, elektrické, topné nebo technologické systémy. 5. Umístěte bednění MODULO, aniž byste za žádných okolností prováděli řezy a odřezky. 6. Použijte GEOBLOCK k přiblížení základové výztuže. GEOBLOCK automaticky realizuje bednění všech základových nosníků a zabraňuje betonu v pronikání do prolézaného prostoru. 7. Položte distribuční sítě přímo nad MODUL a svázat je s kotvou základových nosníků: geometrický konformace modulo a GEOBLOCK realizuje krycí železo dostatečné pro úplné zapuštění železa v lití betonu. 8. Proveďte zalití betonovou směsí do požadované vrstvy 3 až 15 cm.

5 Nabídka prvků MODULO a MULTIMODULO MODULO H3/H60 Výška Rozměry Hmotnost (kg) Spotřeba betonu m3/m2 Rozměry obalu m3/m2 m2 na Balení na 3 50x50 0,76 0, x102xH x50 0,99 0, x102xH x58 1,11 0,01 120x120xH x50 1,17 0, x102xH x50 1,18 0,03 102x102xH x50 1,35 0, x102xH x50 1,38 0, x102xH x50 1,4 0, x102xH x50 1,44 0,04 102x102xH x50 1,55 0, x102xH x50 1,61 0, x107xH x50 1,78 0, x107xH x71 2,97 0, x151xH x71 3,5 0, x151xH x71 3,55 0, x151xH x71 4,05 0, x153xH

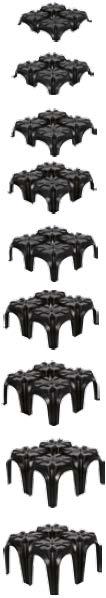

6 MODULO H65/H70 Výška Rozměry Hmotnost (kg) Spotřeba betonu m3/m2 Rozměry obalu m3/m2 m2 na Balení na 65 71x71 4,25 0, x153xH x71 4,1 0, x153xH MULTIMODULO H13/H40 Výška Rozměry Hmotnost (kg) Spotřeba betonu m3/m2 Rozměry obalu m3/m2 m2 na Balení na 13 71x71 2,14 0,02 151x151xH x71 2,19 0, x151xH x71 2,24 0, x151xH x71 2,45 0, x151xH x71 2,62 0, x151xH x71 2,59 0, x151xH x71 2,99 0, x151xH x71 2,73 0, x151xH x71 3,19 0,05 151x151xH

7 GEOBLOCK MODULO A MULTIMODULO Geoblock modulo Ext min/max Rozměry balení Geoblock multimodulo Ext min/max Rozměry balení H13 3, x110xH180 H13 2, x100xH110 H15 3, x100xH180 H15 2, x93xH110 H17 3, x120xH190 H17 2, x93xH110 H20 3, x120xH195 H20 2,4-23,5 110x97xH120 H25 3, x120xH195 H25 2, x100xH120 H27 3, x120xH200 H27 2,4-24,5 120x102xH130 H30 3, x120xH200 H30 2, x102xH130 H35 3, x120xH210 H35 2, x103xH140 H40 3, x130xH210 H40 2, x107xH140 H45 3, x120xH220 H50 3, x120xh225 H55 3, x120xH240 H60 3, x120xH240 H65 3, x120xH240 H70 3, x120xh245
