1 EU peníze středním školám digitální učební materiál Číslo projektu: Číslo a název šablony klíčové aktivity: Tematická oblast, název DUMu: Autor: CZ.1.07/1.5.00/ III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Zdivo, VY_32_INOVACE_KOZ117 Ing. Marie Kozáková Ročník: I. Předmět: Téma: Anotace: Technologie Zdivo Izoblok Žáci se seznámí s vlastnostmi, druhy a zásadami provádění zdiva z dřevocementových bednících tvárnic Izoblok

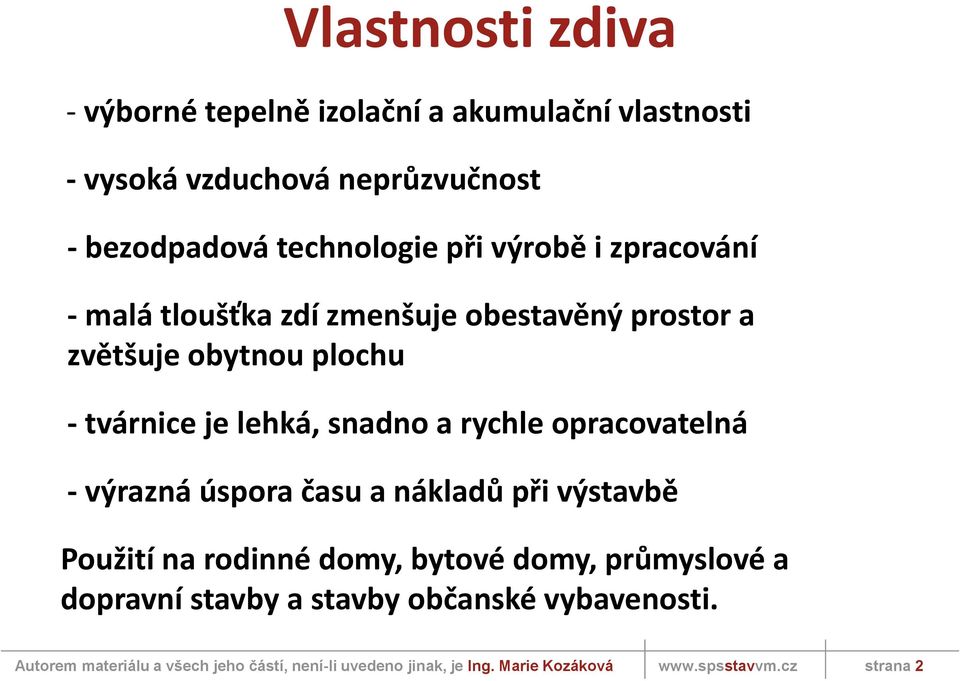

2 Vlastnosti zdiva - výborné tepelně izolační a akumulační vlastnosti - vysoká vzduchová neprůzvučnost - bezodpadová technologie při výrobě i zpracování - malá tloušťka zdí zmenšuje obestavěný prostor a zvětšuje obytnou plochu - tvárnice je lehká, snadno a rychle opracovatelná - výrazná úspora času a nákladů při výstavbě Použití na rodinné domy, bytové domy, průmyslové a dopravní stavby a stavby občanské vybavenosti. strana 2

3 Charakteristika zdiva Zdi betonované do dřevocementových tvárnic jsou tvořeny z: - tvárnic, které slouží jako ztracené bednění a nosič omítky - nosného jádra z prostého nebo vyztuženého betonu - tepelně izolační vložky (obvodové zdi) Stavební systém se skládá ze dvou typů tvárnic (základní a rohová) kladených na sucho bez jakýchkoliv spojovacích či stabilizačních prvků. strana 3

4 Druhy tvárnic Dřevocementová tvárnice bez tepelné izolace pro vnitřní nosné zdi a příčky Rozměry: šířka 150,200,250,300 mm; výška 250 mm; délka 1000,1050 mm Obr. 1 Základní tvárnice[1] Obr. 2 Rohová tvárnice[1] Dřevocementová tvárnice s tepelnou izolací pro obvodové zdi Rozměry: šířka 300, 320, 350 mm; výška 250 mm; délka 1000, 1050 mm Obr. 3 Základní tvárnice s tepelnou izolací [1] Obr. 4 Rohová tvárnice s tepelnou izolací[1] strana 4

5 Založení zdiva 1. Kontrola vodorovnosti úložných ploch základů i stropů. 2. Drobné nerovnosti úložných ploch se mohou vyrovnat cementovou maltou nebo vyklínkováním tvárnic. 3. Na základy se položí izolační pás proti zemní vlhkosti. 4. Na stropní konstrukci lze položit izolační pás proti přenosu hluku. 5. Začneme od rohu položením rohové a krajní tvárnice, pak se pokládají mezilehlé. Obr. 5 Založení zdiva [2] strana 5

6 Zásady provádění zdiva 1. Vnější i vnitřní zdi s betonovým jádrem se provádějí současně. 2. Přesnost uložení tvárnic se kontroluje vodováhou. 3. Tvárnice se kladou na sucho s vazbou 250 či 500 mm. 4. Po uložení maximálně čtyř vrstev se tvárnice zalijí betonem do výšky 100 mm pod horní hranu tvárnic. 5. Betonová směs se nesmí lít pod velkým tlakem. 6. Beton musí být plastický, aby bezpečně vyplnil všechny dutiny. 7. Směs se hutní ponorným vibrátorem nebo se propichuje tyčí. strana 6

7 Zásady provádění zdiva 8. Před ukončením každé vrstvy je třeba řádně očistit úložnou plochu tvárnic i pracovní spáru betonového jádra od nečistot. 9. Zavázání zdí se může provést vyříznutím stěny tvárnice nebo osazením kotevní výztuže. 10. Pro instalace malých průřezů stačí vyříznout drážky do dřevocementové stěny tvárnice. 11. Pro instalace větších průřezů vytvoříme drážky vybedněním nebo vložením hranolku. strana 7

8 Vazby rohů Obr. 6 Liché vrstvy [2] Obr. 7 Sudé vrstvy [2] Obr 8 Úprava tvárnic v rozích [2] strana 8

9 Použité zdroje a odkazy: [1]Katalog firmy MFC MORFICO s.r.o.: MFC_katalog3_cz [2]Katalog firmy MFC MORFICO s.r.o.: Prac_navod_izoblok_08 [3]Katalog firmy MFC MORFICO s.r.o.: Směrnice_navrhováni_Izoblok_cz strana 9
