1 ČVUT v Praze Fakulta stavební KONSTRUKCE POZEMNÍCH STAVEB 2 - K Základové konstrukce (2) Ing. Jiří Pazderka, Ph.D. Katedra konstrukcí pozemních staveb K124 Zpracováno v návaznosti na přednášky Prof. Ing. Petra Hájka, CSc. LS 2011/12

2 Základové konstrukce Plošné základy

3 Konstrukce plošných základů Základní rozdělení plošných základů: Základové pasy Základové patky Základové rošty Základové desky Tenké základové desky Základové vany

4 Základové pasy z prostého betonu Konstrukční zásady návrhu (EN : 1994): Přesné určení poměru výšky a velikosti vyložení: h F / a = 3σ gd / f ctd σ gd - návrhová hodnota tlaku (napětí) na zeminu f ctd- - návrhová hodnota pevnosti betonu v tlaku Přibližný (zjednodušený) postup: h F / a 2 Obecné konstrukční zásady (předběžný návrh): Výška základového pasu z prostého betonu se pro předběžný návrh stanoví podle obrázku

5 Základové pasy ze železobetonu Konstrukční zásady návrhu: Výška základového pasu ze železobetonu se pro předběžný návrh stanoví podle obrázku Pod železobetonový základový pas je nutné navrhnout podkladní beton tl mm.

6 Stupňovité základové pasy Navrhují se při velké výšce základového pasu (úspora betonu). Odskoky nesmí zasahovat do roznášecího úhlu základu

7 Příklady základových pasů

8 Příklady základových pasů Základové pasy z betonových tvárnic prolévaných betonem.

9 Změna úrovně základových pasů Změna výškové úrovně základové spáry pasu musí být vždy navržena plynule, aby nedošlo k vytvoření trhlin. Možnosti konstrukčního řešení změny výšky základového pasu: - šikmý přechod (pouze pro malý rozdíl výšek!) - odskoky - rámové uspořádání (při použití výztuže) - pomocí hlubinného základu (mikropiloty)

10 Rozvody TZB vs. základový pas Při průchodu vedení TZB (kanalizace, vodovod, plynovod) je nutné provést v konstrukci základového pasu jedno z uvedených speciálních opatření:

11 Speciální úpravy základových pasů Specifika provedení velkého otvoru Propojování základových pasů

12 Rozšiřování základových pasů Dodatečné rozšíření základového pasu Profilace spáry (eliminace smykového porušení) Stahovací kotva (pro aktivaci)

13 Rozšiřování základových pasů Dodatečné rozšíření základového pasu u historické budovy kostela.

14 Základové patky Konstrukční zásady: Z důvodu rizika smykového porušení patky ( propíchnutí patky sloupem), se základové patky navrhují ve většině případů z vyztuženého betonu. Základové patky mohou být provedeny jako: - monolitické - prefabrikované Konstrukční zásady pro návrh základové patky: Rozdíl mezi ŽB a prostým betonem:

15 Základové patky Konstrukční zásady návrhu ŽB patek:

16 Základové patky Vliv tvaru základové patky na sedání Kombinovaná patka (ŽB + prostý beton)

17 Prefabrikované základové patky Zakotvení sloupu do patky (podle EN : 1994) Prohlubně (kalichy) s profilovanými povrchy - lze považovat za monolitické spojení Prohlubně s hladkými povrchy - přenos sil ze sloupu do patky výplňovým betonem a smykovými silami

18 Prefabrikované základové patky Příklady konstrukčního řešení

19 Základové prahy Základový práh je nosník uložený na patkách, sloužící pro přenos zatížení obvodového pláště, příp. též dělících stěn nebo konstrukce podlahy do základů. Není to základový pas!

20 Základové prahy

21 Příklady základových patek Prefabrikované základové patky

22 Základové rošty Obvykle jako alternativa k patkám, jako základ pod skeletovou konstrukci. V některých případech může být použit v kombinaci s hlubinnými základy

23 Základové rošty Konstrukční zásady návrhu základového pasu/roštu pod skeletem:

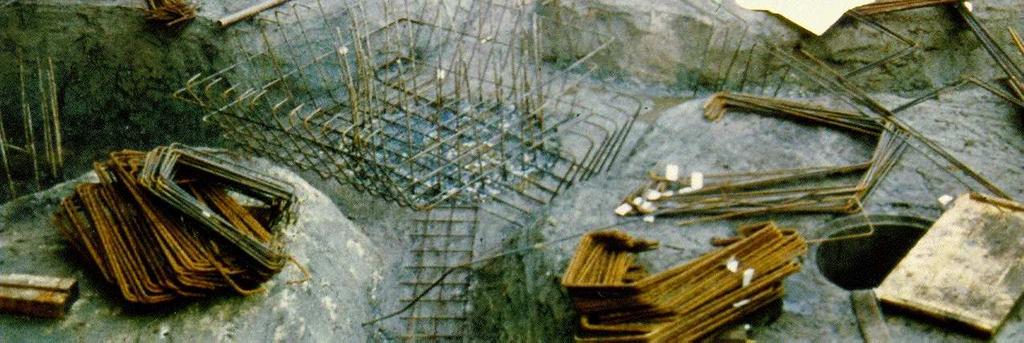

24 Provádění základového roštu

25 Základové desky Konstrukční zásady: Navrhují se tloušťky mm, nejčastěji tl mm (větší stavby). U podsklepených staveb se navrhují ve formě základové vany (viz dále). Navrhují se obvykle v případě složitějších základových poměrů (málo únosné půdy nebo ve formě vany při zakládání pod HPV), čím dál častěji ale i pro menší stavby (RD apod.).

26 Základové desky Možnosti provedení základové desky:

27 Příklady základových desek

28 Příklady základových desek

29 Tenké základové desky Navrhují se tloušťky mm Obvykle pro menší objekty (RD), pro větší stavby jako skořepinová konstrukce (málo časté) U nepodsklepených staveb nutná důkladná úprava podloží, včetně zajištění odvodnění (eliminace pohybů základové půdy vlivem namrzání)

30 Základové vany Nejspolehlivější řešení spodní stavby pro podsklepené objekty. Jedná se o kombinaci základové desky s ŽB suterénními stěnami. Základové vany se rozdělují podle způsobu ochrany spodní stavby proti působení vody a vlhkosti: - Černé vany (vana s povlakovými hydroizolacemi) - Bílé vany (vana z vodonepropustného betonu) Podrobně o základových vanách viz další přednášky

31 Na přednášku se vztahují autorská práva. Děkuji za pozornost Literatura použitá v prezentaci: [1] Hájek P.: Přednášky KP20, ČVUT v Praze, Fakulta stavební, Praha 2004 [2] Zlesák J.: Přednášky KP2, ČVUT v Praze, Fakulta stavební, Praha 2008 [3] ČSN EN ,2 Eurokód 7: Navrhování geotechnických konstrukcí, ÚNMZ, 2006
