1 Střešní okna se speciální funkcí Odvětrání dýmu Střešní okna VELUX pro odvětrání dýmu Technické údaje Úvod Střešní okna VELUX s odvětráním dýmu určená do šikmých střech opatřená integrovaným motorem mají označení CE v souladu s evropskou normou pro zařízení přirozeného odvodu kouře a tepla EN Střešní okna s odvětráním dýmu Okno / Sklo Materiály Spojler Norma EN GGL GGU Klasifikace Dřevo Polyuretan (PU) Bez spojleru EN Kód výrobku 1/7

2 Trojsklo Varianta Trojsklo Varianta 73 Střešní okno s odvětráním dýmu včetně větrného spojleru Okno / Sklo Materiály Spojler Norma EN Včetně větrného spojleru GGL GGU KFD Klasifikace Dřevo Polyuretan (PU) Hliník EN Kód výrobku ---- SD SD00402 Trojsklo Typ SD SD /7

3 Dvojsklo Typ 73 Velikostní rastr MK04 MK06 MK08 SK06 SK08 UK04 UK08 Typ okna GGL / GGU Velikost v cm 78 x 98 78x x x x x x 140 Klasifikace v souladu s parametry evropské normy EN Specifikace Okno s odvětráním dýmu VELUX Spolehlivost (Re) Zatížení sněhem (SL) Nízká teplota (T) Zatížení větrem (WL) Odolnost vůči teplu (B) Re SL 1000 T (-15) WL 3000 B 300 Základní plocha / geometrická plocha MK04 MK06 MK08 SK06 SK08 UK04 UK08 2 Geometrická plocha otvírání A v v m 0,63 0,76 0,91 1,17 1,38 1,14 1, /7

4 2 Aerodynamická oblast A a v m MK04 MK06 MK08 SK06 SK08 UK04 UK08 Bez větrného spojleru S větrným spojlerem 0,19 0,29 0,43 0,28 0,44 0,16 0,38 0,33 0,43 0,55 0,55 0,70 0,51 0,73 Technické hodnoty U -hodnota W/m2K U -hodnota W/m2 w w K hodnota g Tv-hodnota Rw-hodnota Trojsklo (--66) Dvojsklo (--73) 1,0 0,7 0,50 0,69 37 db 1,2 1,0 0,52 0,75 35 db Průvodce zapojením Montážní výrobky VELUX Materiál lemování Materiál oplechování Sklon střechy Výška profilu Boční profil 4/7

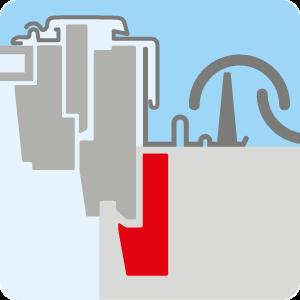

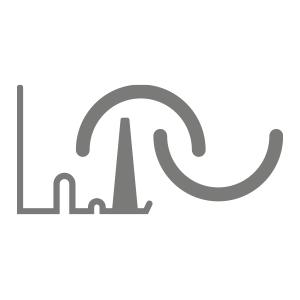

5 EDW 0000 Profilovaný střešní materiál (až do 120 mm) Hliník Tmavě šedá Hliníková a bitumenová sendvičová konstrukce. Tmavě šedá. max 120 mm Výška pěny 75 mm EDL 0000 Plochý střešní materiál (až do 8 mm) Hliník Tmavě šedá Max 8 mm, Lišta nebo podstřešní fólie Boční žlábky pro odvod vody BDX Sada izolačního rámu Izolační materiál Izolační rám s flexibilní pěnou pro utěsnění a bezpečné osazení do střešní konstrukce Okno a ovládací systém Okno s odvětráním dýmu Kyvné střešní okno GGL a GGU s předinstalovaným ovladačem odvětrání dýmu s označením CE v souladu s evropskou normou pro zařízení přirozeného odvodu kouře a tepla EN Okno lze otvírat pro každodenní komfortní větrání. Doporučujeme až o 200 mm. Okno pro odvětrání dýmu nabízíme ve dvou variantách s větrným spojlerem a bez spojleru pro splnění požadavků při různých použitích. Všechny varianty oken mají laminované vnitřní sklo pro vyšší osobní bezpečnost. Při aktivaci funkce odvětrání dýmu se pomocí řetězového motoru a plynové pružiny okno otevře o /7

6 Ovládací systém KFX 210 Ovládací systém je tvořen řídicí jednotkou (KFC 210) s integrovaným požárně-poplachovým spínačem a spínačem pro komfortní větrání (výstupní napětí 24 V, 10 A), dalším požárně-poplachovým spínačem (KFK 100) a kouřovým senzorem (KFA 100). Označení CE v souladu s EN Ovládá až 4 střešní okna GGL/GGU s odvětráním dýmu nebo 1 světlík CSP s odvětráním dýmu. Integrovaný záložní zdroj s kapacitou na 72 hodin. Pro zabudování do zdiva nebo s rámečkem pro připevnění na zeď, o rozměrech: 398 x 393 x 127 mm (Š x V x H). Barva ovládacího systému: Bílá NCS S 1000N Lze připojit až k 10 řídicím jednotkám KFC 210/220 umožňujícím ovládání až 80 oken s odvětráním dýmu. V případě potřeby možnost ovládání přes externí alarmové systémy. Řídicí jednotka KFX 210 Řídicí jednotka s integrovaným požárně-poplachovým spínačem a spínačem pro komfortní větrání (výstupní napětí 24 V, 10 A). Označení CE v souladu s EN Ovládá až 4 střešní okna GGL/GGU s odvětráním dýmu nebo 1 světlík CSP pro odvětrání dýmu. Integrovaný záložní zdroj s kapacitou na 72 hodin. Pro zabudování do zdiva nebo s rámečkem pro připevnění na zeď; rozměry řídicí jednotky: 398 x 393 x 127 mm (Š x V x H). Barva ovládacího systému: Bílá NCS S 1000N. Lze připojit až k 10 řídicím jednotkám KFC 210/220 umožňujícím ovládání až 80 oken s odvětráním dýmu. V případě potřeby možnost ovládání přes externí alarmové systémy. Řídicí jednotka KFX 220 Řídicí jednotka s integrovaným požárně-poplachovým spínačem a spínačem pro komfortní větrání (výstupní napětí 24 V, 2 x 10 A). Označení CE v souladu s EN Ovládá až 8 střešních oken GGL/GGU s odvětráním dýmu nebo 2 světlíky CSP s odvětráním dýmu. Integrovaný záložní zdroj s kapacitou na 72 hodin. Pro zabudování do zdiva nebo s rámečkem pro připevnění na zeď; rozměry řídicí jednotky: 398 x 393 x 127 mm (Š x V x H). Barva ovládacího systému: Bílá NCS S 1000N. Lze připojit až k 10 řídicím jednotkám KFC 210/220 umožňujícím ovládání až 80 oken s odvětráním dýmu. V případě potřeby možnost ovládání přes externí alarmové systémy. Požárně-poplachový spínač KFK 100 Požárně-poplachový spínač pro aktivaci funkce odvětrání dýmu. Barva: Šedá (RAL 7047). Rozměry: 125 x 125 x 36 mm (Š x V x H). S každým ovládacím systémem VELUX lze použít až 10 požárně-poplachových spínačů. Vizuální a akustická indikace správné funkce, chyby a alarmu. 6/7

7 Spínač komfortního větrání KFK 200 Nástěnný spínač umožňující přirozené větrání pro každodenní komfort. Barva: Bílá (RAL 1013). Rozměry: 81 x 81 x 12 mm (Š x V x H). S každým ovládacím systémem VELUX lze použít až 10 nástěnných spínačů. Kouřový senzor KFA 100 Kouřový senzor pro včasnou detekci požáru. Barva: Bílá (RAL 9003). Rozměry: 50 x 100 mm (V x H) vč. objímky. S každým ovládacím systémem VELUX lze použít až 10 kouřových senzorů. Vizuální indikace aktivace. Dešťový senzor KLA 200 Dešťový senzor pro automatické zavření oken VELUX s odvětráním dýmu při dešti v případě, že jsou okna režimu komfortního větrání). Barva: Tmavě šedá (NCS S 7500-N). Rozměry: 40 x 70 x 13 mm (Š x V x H). Funkce dešťového senzoru se v případě požáru zruší. 7/7
