1 Akce : VÝMĚNA STŘEŠNÍCH OKEN NA OBJEKTECH Č.P. 28,29, UL. KRNOVSKÁ, OPAVA Objednatel : Stupeň dokumentace : STATUTÁRNÍ MĚSTO OPAVA, HORNÍ NÁMĚSTÍ 69, OPAVA PROJEKTOVÁ DOKUMENTACE PRO VÝBĚR DODAVATELE Datum : SRPEN 2014 Zakázka č. : 13/2014 STAVEBNÍ ŘEŠENÍ SEZNAM PŘÍLOH TECHNICKÁ ZPRÁVA VÝKRESOVÁ ČÁST KATASTRÁLNÍ SITUACE M = 1 : SCHÉMA PŮDORYSU 5.NP 02 SCHÉMA PŮDORYSU 6.NP 03 SCHÉMA OSAZENÍ STŘEŠNÍHO OKNA VÝKAZ VÝMĚR - varianta B.2 okna U=1,2 W/m2K (paré č. 2,3) VÝKAZ VÝMĚR - varianta B.3 okna U=1,0 W/m2K (paré č. 2,3)

VÝBĚR DODAVATELE Datum : SRPEN 2014 Zakázka č.

2 TECHNICKÁ ZPRÁVA VÝMĚNA STŘEŠNÍCH OKEN NA OBJEKTECH Č.P. 28,29, UL. KRNOVSKÁ, OPAVA OBSAH : Identifikační údaje a) Stávající stav b) Návrh řešení b) Popis stavebních prací c) Likvidace odpadů d) Požárně bezpečnostní řešení e) Dodržení obecných požadavků na výstavbu IDENTIFIKAČNÍ ÚDAJE Název stavby : VÝMĚNA STŘEŠNÍCH OKEN NA OBJEKTECH Č.P. 28,29, UL. KRNOVSKÁ, OPAVA Místo stavby : Opava, Krnovská 28,30 Kraj : Charakter stavby : Investor : Moravskoslezský Oprava Statutární město Opava, Horní náměstí 69, Opava Zodp. projektant : Ing. Jana Kristová, Kalamárská 144, Mokré Lazce, ČKAIT Datum : srpen 2014

e) Dodržení obecných požadavků na výstavbu IDENTIFIKAČNÍ ÚDAJE Název stavby : VÝMĚNA STŘEŠNÍCH OKEN NA OBJEKTECH Č.P. 28,29, UL.

3 A) STÁVAJÍCÍ STAV : Stávající dřevěná střešní okna byla instalována v r. 1997, jejich zasklení již dnes nevyhovuje hodnotám součinitele prostupu tepla Un, patří do nižšího standardu. Navíc okna vykazují poruchy, vzniklé následkem srážení vodních par na skle okna a následkem nedokonalého provedení parotěsných izolací a zateplení střešní konstrukce kolem střešního okna dochází také k zatékání do sádrokartonového opláštění. Také uživatelé nejsou poučeni o prevenci - předcházení kondenzace. Při poklesu venkovních teplot dochází ke kondenzaci. Příčinou tohoto jevu je kombinace vysoké vzdušné vlhkosti a nedostatečné intenzity výměny vzduchu, která obvykle společně s poklesem pokojové teploty mívá za následek vznik kondenzace na nejchladnějším povrchu v místnosti - okenní tabuli či jiném ochlazovaném povrchu. Střešní okno, které je s ohledem na technické podmínky instalace vysunuto nad úroveň střešní konstrukce, je více ochlazováno než vertikální okno. Zdroj tepla pod některými střešními okny zcela chybí. Pro zabránění kondenzaci se doporučuje při nízkých venkovních teplotách udržovat stálou pokojovou teplotu C a snížit vzdušnou vlhkost interiéru na cca 40 %. Není-li v místnosti zajištěna výměna vzduchu jiným způsobem (pravidelné větrání, mechanická či řízená ventilace), může při infiltraci vzduchu okenní spárou dojít ke kondenzaci vzdušné vlhkosti i na rámu, včetně závěsu a oplechování. Přestože je spárová průvzdušnost okna velmi nízká, může nedostatečná výměna vzduchu vést k proniknutí vlhkého vzduchu na oplechování okna a jeho následné kondenzaci, případně ke vzniku námrazy. Z tohoto důvodu také nedoporučujeme při extrémně nízkých teplotách nechávat otevřenou ventilační klapku v křídle okna v případech, kde není zajištěna pravidelná ventilace a vlhký vzduch proudící z místnosti může způsobit kondenzaci na vnější části oplechování. V loňském roce byla provedena výměna 3 ks střešních oken v bytě č. 23 (Krnovská 28). Tato střešní okna VELUX GGL S již byla vyřazena ze sortimentu. Jejich parametry jsou : Koeficient prostupu tepla okna včetně rámu Uw=1,4 W/(m².K). útlum hluku Rw=32dB Pokud budou vybrána ostatní nová okna s lepšími technickými vlastnostmi, bylo by vhodné u těchto tří oken toto kompenzovat přídavným opatřením ve formě venkovní rolety Optimální ochrana před přehříváním interiéru sníží prostup tepla až o 96 % V zimě sníží tepelné ztráty až o 16 % Snížení hluku z deště a krupobití až o 3 db Úplné zatemnění místnosti Ochrana střešního okna před poškozením B) NÁVRH ŘEŠENÍ : Vlastnosti oken je možno ovlivnit výběrem zasklení okna - současná nízkoenergetická zasklení napomáhají snížit riziko kondenzace. Bude provedena výměna všech původních střešních oken o rozměru 1140 x 1400 mm, budou oceněna střešní okna se dvěma různými parametry (b.2 a b.3) celkem se jedná o 21 ks b.2) Parametry oken : Dřevěná střešní okna s kyvným systémem otevírání. Otevírání madlem umístěným v horní části střešního okna. Povrch ošetřen dvojitým nátěrem ekologickým akrylovým lakem. Střešní okna vybavena ventilační klapkou s filtrem proti prachu a hmyzu.

k zatékání do sádrokartonového opláštění. Také uživatelé nejsou poučeni o prevenci - předcházení kondenzace. Při poklesu venkovních teplot dochází ke kondenzaci.

4 Zasklení - bezpečné dvojsklo proti hluku a přehřívání, energeticky úsporné izolační dvojsklo Koeficient prostupu tepla okna včetně rámu Uw=1,2 W/(m².K). útlum hluku Rw=37dB nebo b.3) Parametry oken : Dřevěná střešní okna s kyvným systémem otevírání. Otevírání madlem umístěným v horní části střešního okna. Povrch ošetřen dvojitým nátěrem ekologickým akrylovým lakem. Střešní okna vybavena ventilační klapkou s filtrem proti prachu a hmyzu. Zasklení - Bezpečné nízkoenergetické trojsklo proti hluku, vrstva proti rosení venkovního skla speciální těsnění Koeficient prostupu tepla okna včetně rámu Uw=1,0 W/(m².K). útlum hluku Rw = 37 db Součástí dodávky střešního okna bude zároveň : - Lemování z lakovaného hliníku se zateplovací sadou, s drenážním žlábkem - Manžeta z parotěsné fólie - Lamelová vnitřní žaluzie na manuální ovládání C) POPIS STAVEBNÍCH PRACÍ : - vnitřní SDK ostění střešních oken se odstraní i s případnou tepelnou izolací a fóliemi v nezbytném rozsahu - ve střeše bude demontována krytina v okolí nahrazovaných oken, vč. oplechování (betonové tašky BRAMAC s posypem) - následně se vybourá samotné střešní okno. - doplnění tepelné izolace, kterou je nutné napojit až na rámy oken (zateplení nadpraží, ostění a parapetu), zamezení liniovému tepelnému mostu - osazení nového střešního okna, při montáži okna bude použita manžeta z parotěsné fólie - spoje budou přelepeny - rám okna bude doplněn o systémovou zateplovací sadu, lemování a límce, správné osazení okna se provede podle výrobcem daného montážního návodu - po namontování okna se provede nové ostění ze SDK, spoje budou přetmeleny a přebroušeny. Podrobnější specifikace otvorových výplní viz výkresová dokumentace, technologický postup výrobce. Rozměry výplní otvorů zůstávají stávající 114 x 1400 mm. D) LIKVIDACE ODPADŮ Zhotovitel je povinen chránit životní prostředí tím, že: - zabrání rozptýlení odpadu v okolí stavby - zabrání zvýšené prašnosti - bude provádět práce mimo běžný noční klid - Vznikající odpad bude soustřeďován a likvidován do tříděného odpadu v souladu s příslušnými předpisy. V žádném případě nebude spalován nebo zahrabáván. - V průběhu realizace stavby se předpokládá následující vznikající odpad -

Střešní okna vybavena ventilační klapkou s filtrem proti prachu a hmyzu.

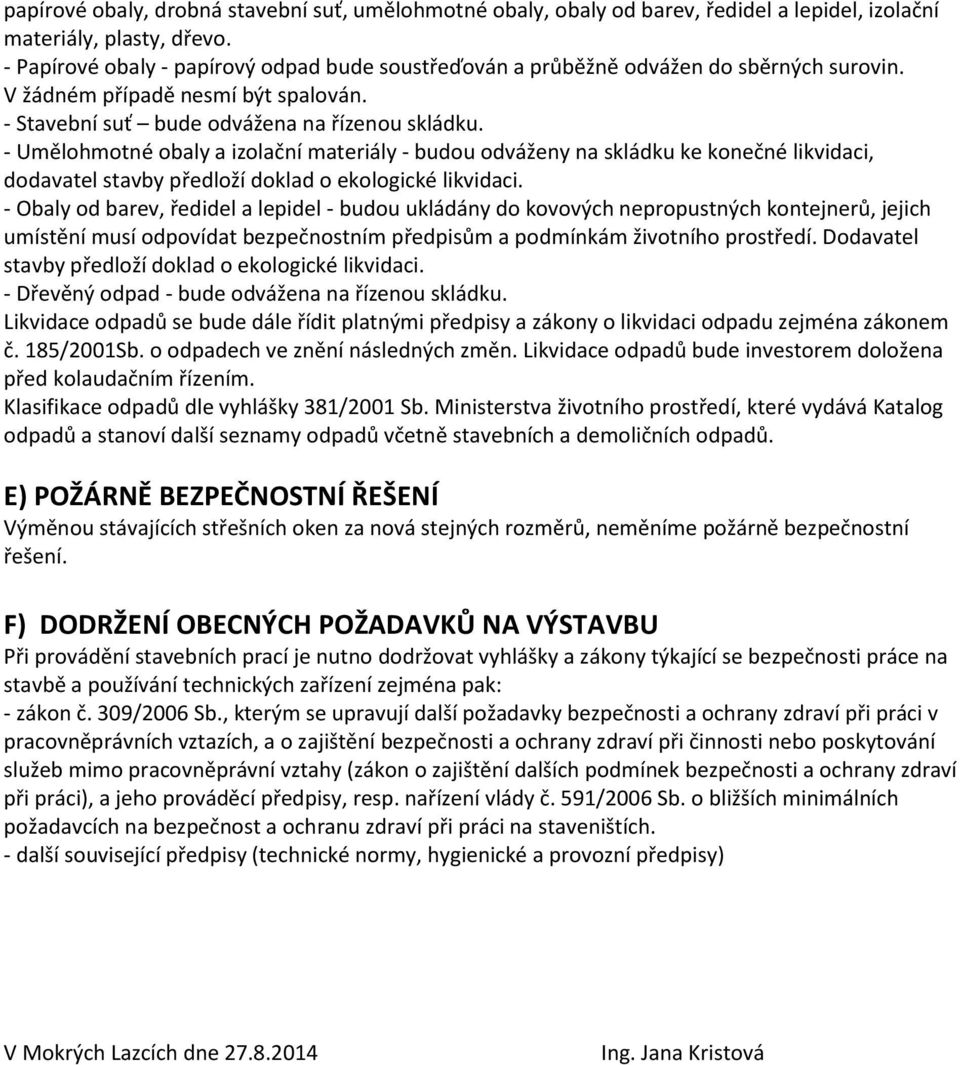

5 papírové obaly, drobná stavební suť, umělohmotné obaly, obaly od barev, ředidel a lepidel, izolační materiály, plasty, dřevo. - Papírové obaly - papírový odpad bude soustřeďován a průběžně odvážen do sběrných surovin. V žádném případě nesmí být spalován. - Stavební suť bude odvážena na řízenou skládku. - Umělohmotné obaly a izolační materiály - budou odváženy na skládku ke konečné likvidaci, dodavatel stavby předloží doklad o ekologické likvidaci. - Obaly od barev, ředidel a lepidel - budou ukládány do kovových nepropustných kontejnerů, jejich umístění musí odpovídat bezpečnostním předpisům a podmínkám životního prostředí. Dodavatel stavby předloží doklad o ekologické likvidaci. - Dřevěný odpad - bude odvážena na řízenou skládku. Likvidace odpadů se bude dále řídit platnými předpisy a zákony o likvidaci odpadu zejména zákonem č. 185/2001Sb. o odpadech ve znění následných změn. Likvidace odpadů bude investorem doložena před kolaudačním řízením. Klasifikace odpadů dle vyhlášky 381/2001 Sb. Ministerstva životního prostředí, které vydává Katalog odpadů a stanoví další seznamy odpadů včetně stavebních a demoličních odpadů. E) POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ Výměnou stávajících střešních oken za nová stejných rozměrů, neměníme požárně bezpečnostní řešení. F) DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU Při provádění stavebních prací je nutno dodržovat vyhlášky a zákony týkající se bezpečnosti práce na stavbě a používání technických zařízení zejména pak: - zákon č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích, a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci), a jeho prováděcí předpisy, resp. nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. - další související předpisy (technické normy, hygienické a provozní předpisy) V Mokrých Lazcích dne Ing. Jana Kristová

- Umělohmotné obaly a izolační materiály - budou odváženy na skládku ke konečné likvidaci, dodavatel stavby předloží doklad o ekologické likvidaci.
