Technologie přeměny Osnova předmětu 1) Úvod 2) Energetika

Transkript

1 Osnova předmětu 1) Úvod 2) Energetika 3) Technologie přeměny 4) Tepelná elektrárna a její hlavní výrobní zařízení 5) Jaderná elektrárna 6) Ostatní tepelné elektrárny 7) Kombinovaná výroba elektřiny a tepla 8) Energie větru 9) Energie vody 10) Energie světla 11) Další zdroje elektrické a tepelné energie OZE 1 -doc. Ing. J. Šípal, PhD 1

2 Osnova přednášky 1) Elektrizační soustava 2) Teplárenská soustava 3) Označování elektráren 4) Rozdělení podle hlavní činnosti 5) Zařazení v soustavě OZE 1 -doc. Ing. J. Šípal, PhD 2

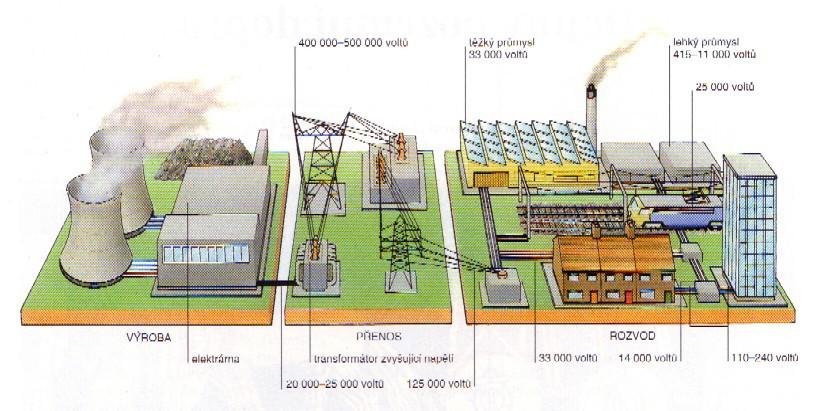

3 Elektrizační soustava Propojený dispečersky řízený systém zabývající se elektrickou energií. Systém se skládá ze zdrojů elektrické energie, přenosu elektrické energie a spotřebitelů elektrické energie. (ES) OZE 1 -doc. Ing. J. Šípal, PhD 3

4 Úkoly ES: Technologie přeměny Elektrizační soustava Spolehlivost dodávky elektrické energie vysoká kvalita jednotlivých prvků systému, dostatečná rezerva ve výrobě energie, bezpečností systému, možnost zásobování odběratelů více cestami Dobrá kvalita dodávané energie udržování napětí na definovaných hladinách udržování kmitočtu na definované hladině nízký obsah harmonických Hospodárná výroba a rozvod Dopad na životní prostředí OZE 1 -doc. Ing. J. Šípal, PhD 4

5 Teplárenská soustava Propojený dispečersky řízený systém zabývající se tepelnou energií. Systém se skládá ze zdrojů tepelné energie, přenosu tepelné energie a spotřebičů tepelné energie. (SCZT; CZT) OZE 1 -doc. Ing. J. Šípal, PhD 5

6 Teplárenská soustava OZE 1 -doc. Ing. J. Šípal, PhD 6

7 Úkoly CZT: Technologie přeměny Centralizované zásobování tepelem Spolehlivost dodávky tepelné energie vysoká kvalita jednotlivých prvků systému, dostatečná rezerva ve výrobě energie, bezpečností systému, možnost zásobování odběratelů více cestami Dobrá kvalita dodávané energie udržování teploty v definovaném pásmu udržování tlaku v definovaném pásmu Hospodárná výroba a rozvod Dopad na životní prostředí KVET = kombinovaná výroba elektřiny a tepla (kogenerace). Trigenerace = kombinovaná výroba elektřiny, tepla a chladu. OZE 1 -doc. Ing. J. Šípal, PhD 7

8 Označování elektráren Výrobní blok Společná zařízení OZE 1 -doc. Ing. J. Šípal, PhD 8

9 Rozdělení podle hlavní činnosti Výtopny Výtopna je tepelný zdroj, který zajišťuje pouze výrobu tepelné energie spalováním. Spalovny Hlavním účelem spalovny je likvidace komunálního odpadu a z toho vyplývá odlišný provozní režim proti výtopně. Elektrárny Elektrárna je energetickým zdrojem, v němž hlavním výrobním produktem je elektrická energie, tepelná energie je v podstatě vedlejším produktem. Teplárny Teplárna je energetickým zdrojem, v němž hlavním výrobním produktem je tepelná energie, elektrická energie je vedlejším produktem. (KVET) OZE 1 -doc. Ing. J. Šípal, PhD 9

10 Zařazení v soustavě OZE 1 -doc. Ing. J. Šípal, PhD 10

11 Zařazení v soustavě Každý zdroj elektrické energie, elektrárna, má specifické provozní vlastnosti, mezi které patří rychlost odezvy na změnu zatížení, regulační schopnosti, stabilita dodávky, výrobní náklady konstantní a variabilní apod. Podle těchto vlastností jsou elektrárny využívány elektrizační soustavou v jednotlivých pásmech zatížení a podle těchto pásem jsou také nazývány: základní elektrárny (popř. elektrárny základního zatížení), špičkové elektrárny (popř. elektrárny špičkového zatížení), pološpičkové elektrárny (popř. elektrárny pološpičkového zatížení). OZE 1 -doc. Ing. J. Šípal, PhD 11

12 Opakovací otázky 1) Co vyjadřují zkratky ES; KVET; SCZT. 2) Charakterizujte zdroj výtopna. 3) Charakterizujte zdroj spalovna. 4) Charakterizujte zdroj elektrárna. 5) Charakterizujte zdroj teplárna. 6) Jak jsou rozděleny elektrárny podle diagramu zatížení? OZE 1 -doc. Ing. J. Šípal, PhD 12
